梁施工图¶
一、工作流¶
梁配筋施工图视频讲解
远程体验
点击体验小迅。

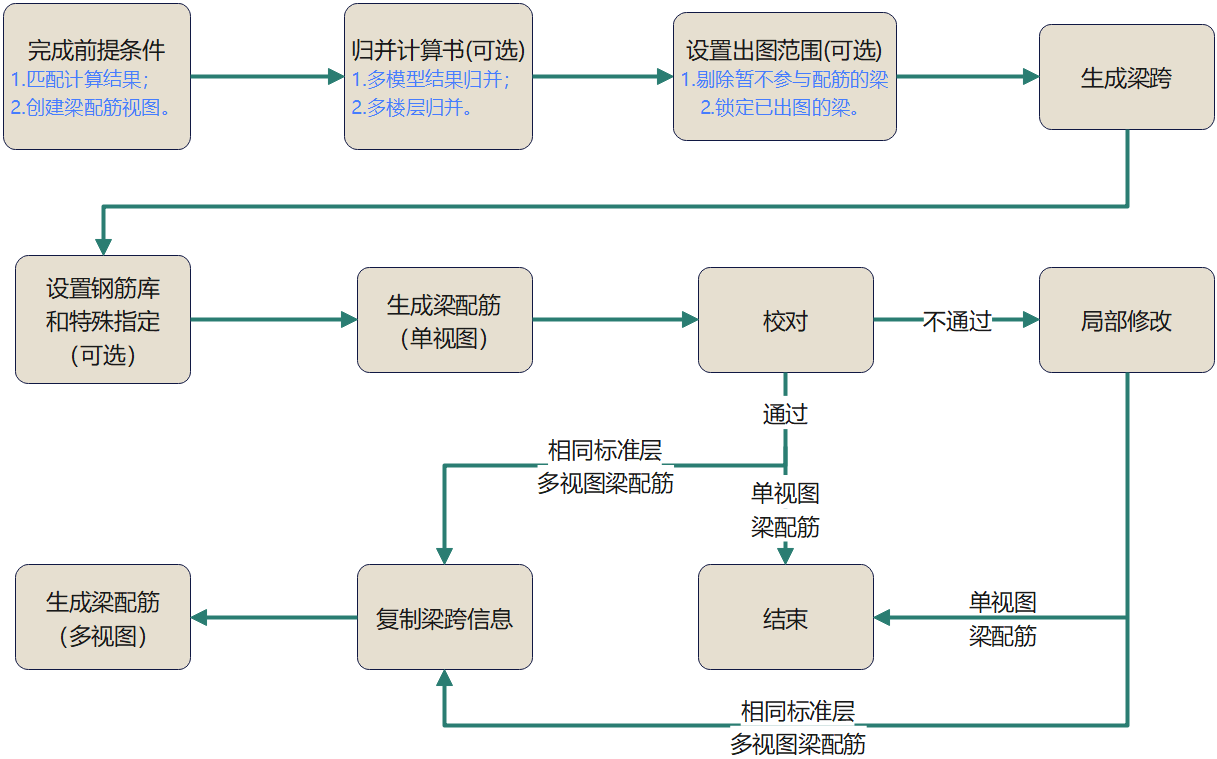

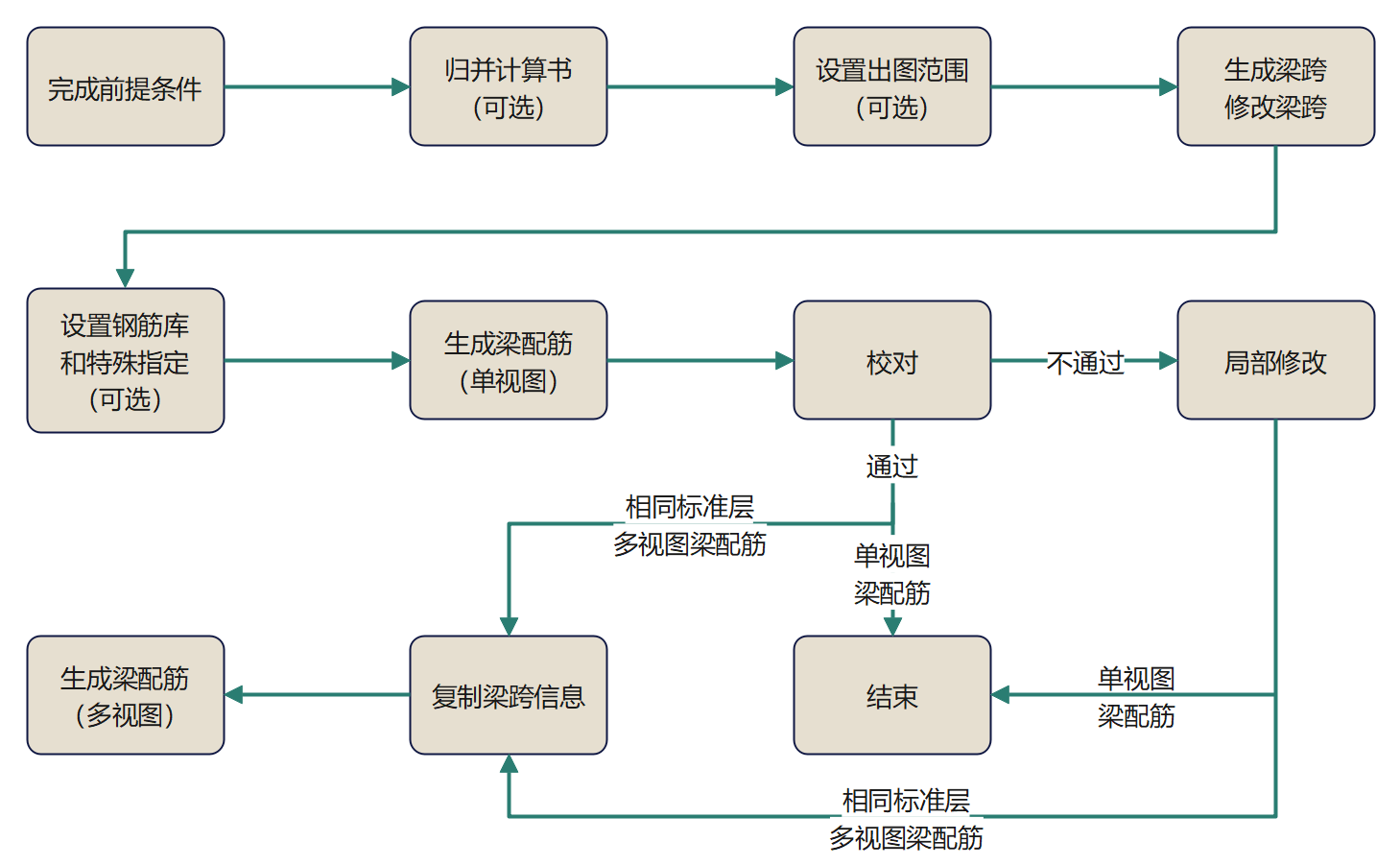

梁配筋工作流图解
1.1 前提条件¶
- 1.1.1 匹配计算结果
强烈建议配筋生成前，确认小迅里的计算书和最新的计算模型种结果一致
- 1.1.2 创建梁配筋视图
1.2 梁计算书 归并¶
1.2.1 多模型计算结果归并¶
🚩完成单个模型计算结果匹配 → 🚩进行多模型数据归并

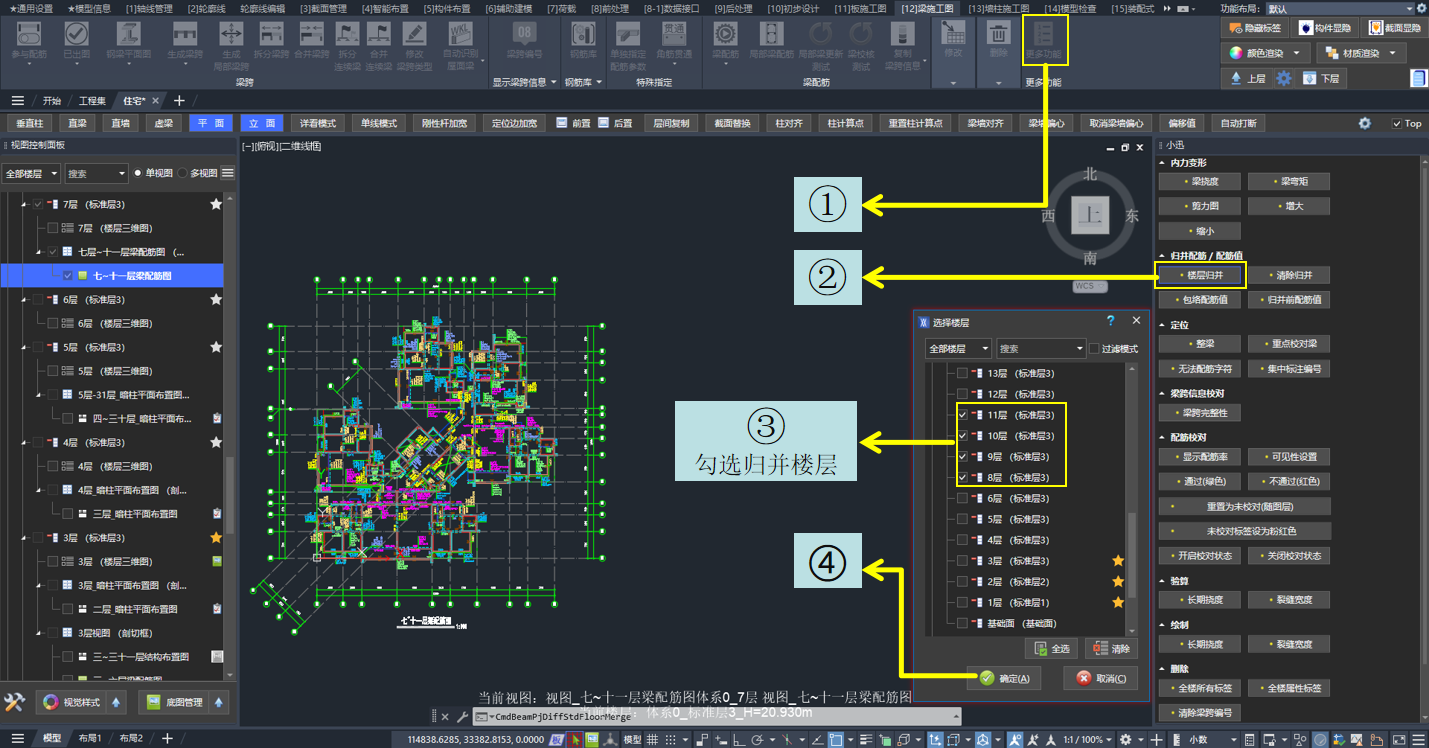

1.2.2 多楼层归并¶
-
打开梁计算书归并界面： “更多功能” → “当前图纸梁筋归并”
-
在 “更多功能” 的 “归并后计算书” 看查看归并后的梁计算书

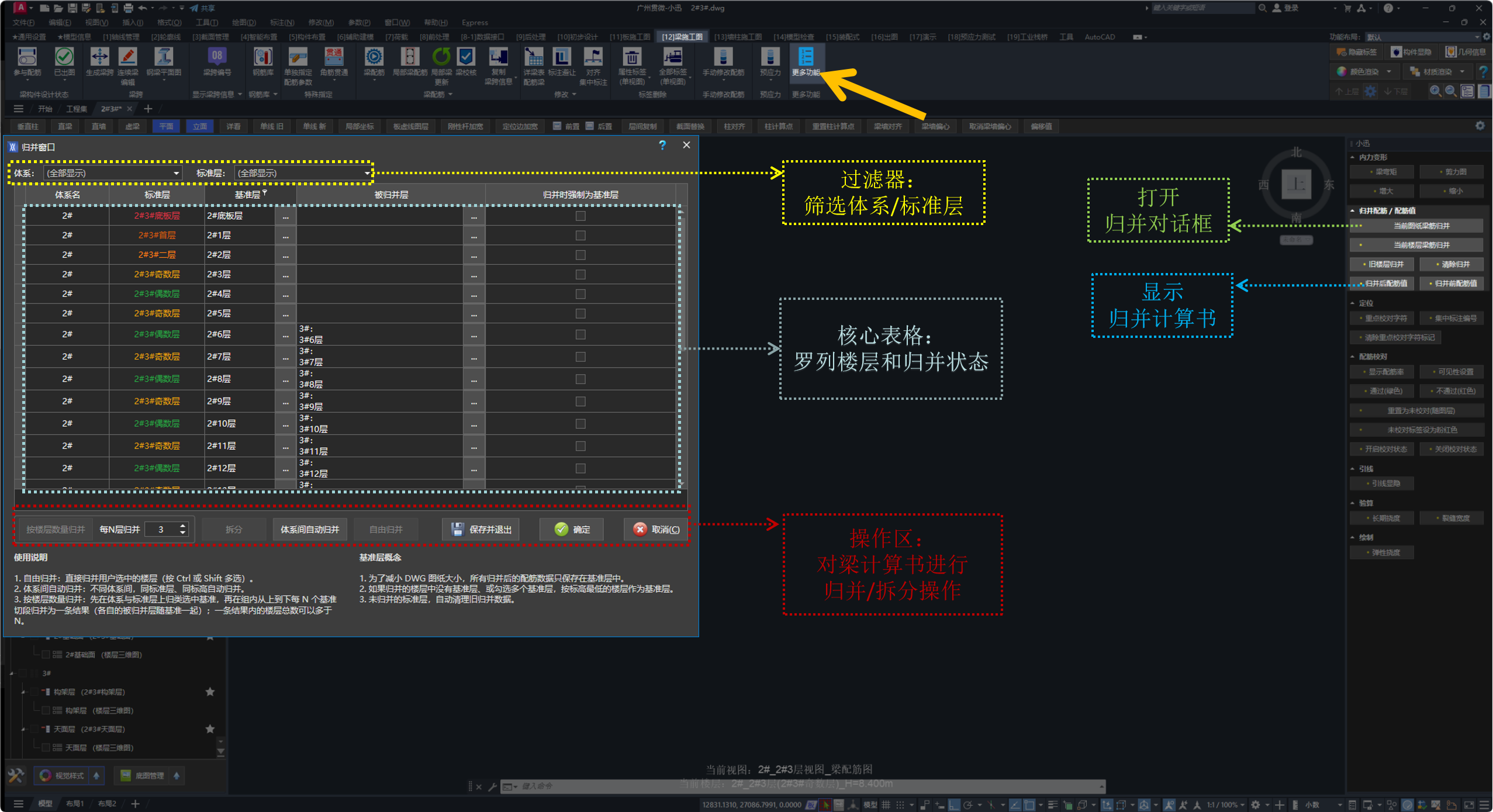

梁计算书归并界面
1.2.2.1 梁计算书 自由归并¶
- 🖍️选中需要归并的楼层 → 点击“自由归并”
- 有多个归并层时，重复上述步骤

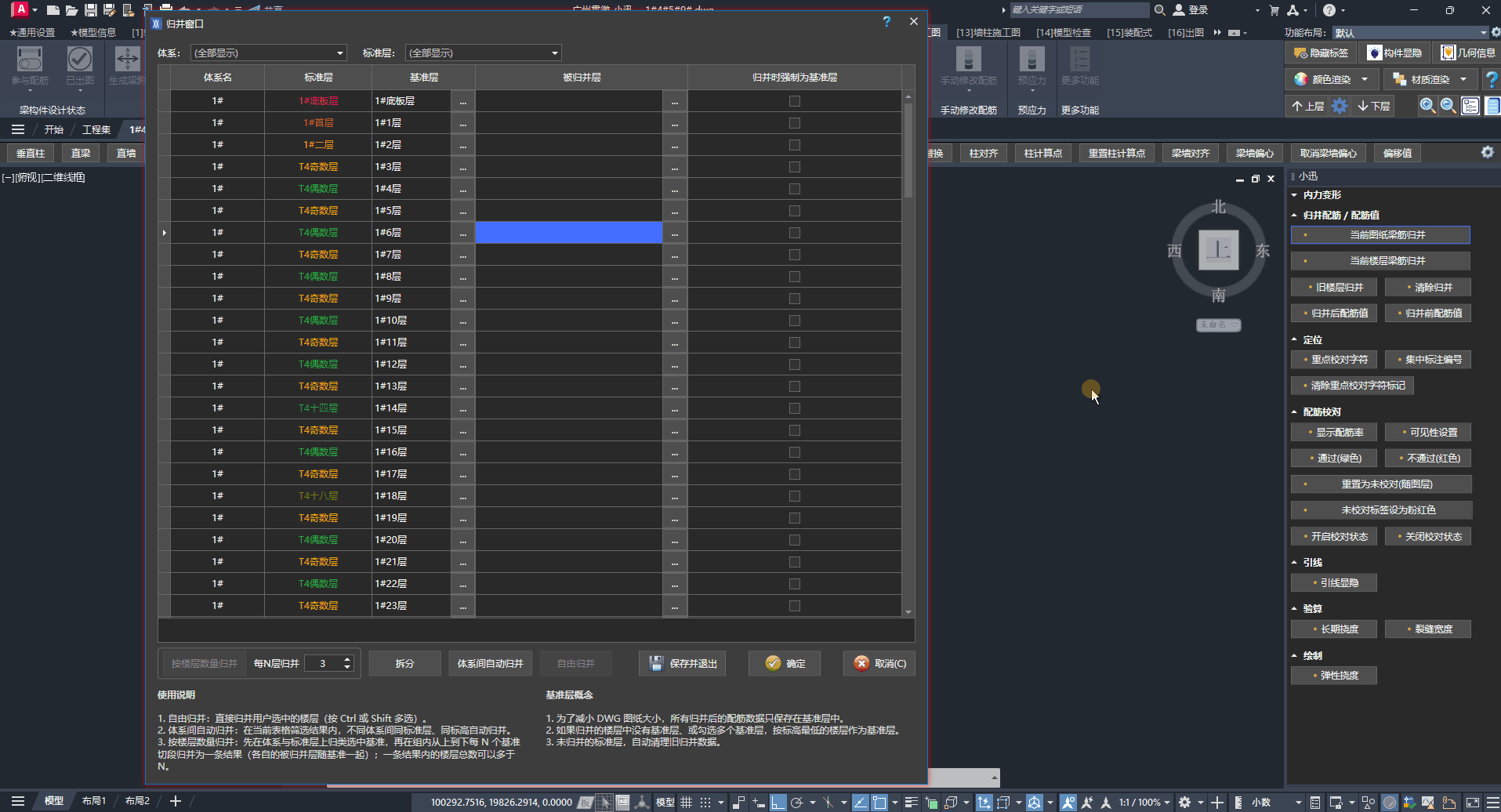

自由归并梁计算书操作演示
1.2.2.2 单体系 梁计算书 归并¶
-
🖍️选中需要归并的楼层 → 修改归并的楼层数 → 点击“每N层归并”
-
可组合“自由归并”使用
单体系归并梁计算书操作演示
1.2.2.3 多体系 梁计算书 归并¶
-
🖍️体系过滤器 中勾选需要归并的体系 → 点击“体系间自动归并” → 选中需要归并的楼层 → 修改归并的楼层数 → 点击“每N层归并”
先进行体系间同标准层同标高归并，再进行同体系层间归并
-
可组合“自由归并”使用
-
体系间自动归并规则：对表格显示的层楼，不同体系间同标准层、同标高的自动归并！！！
多体系归并梁计算书操作演示
更新计算结果后，需要重新归并！！！
1.3 设置出图范围¶

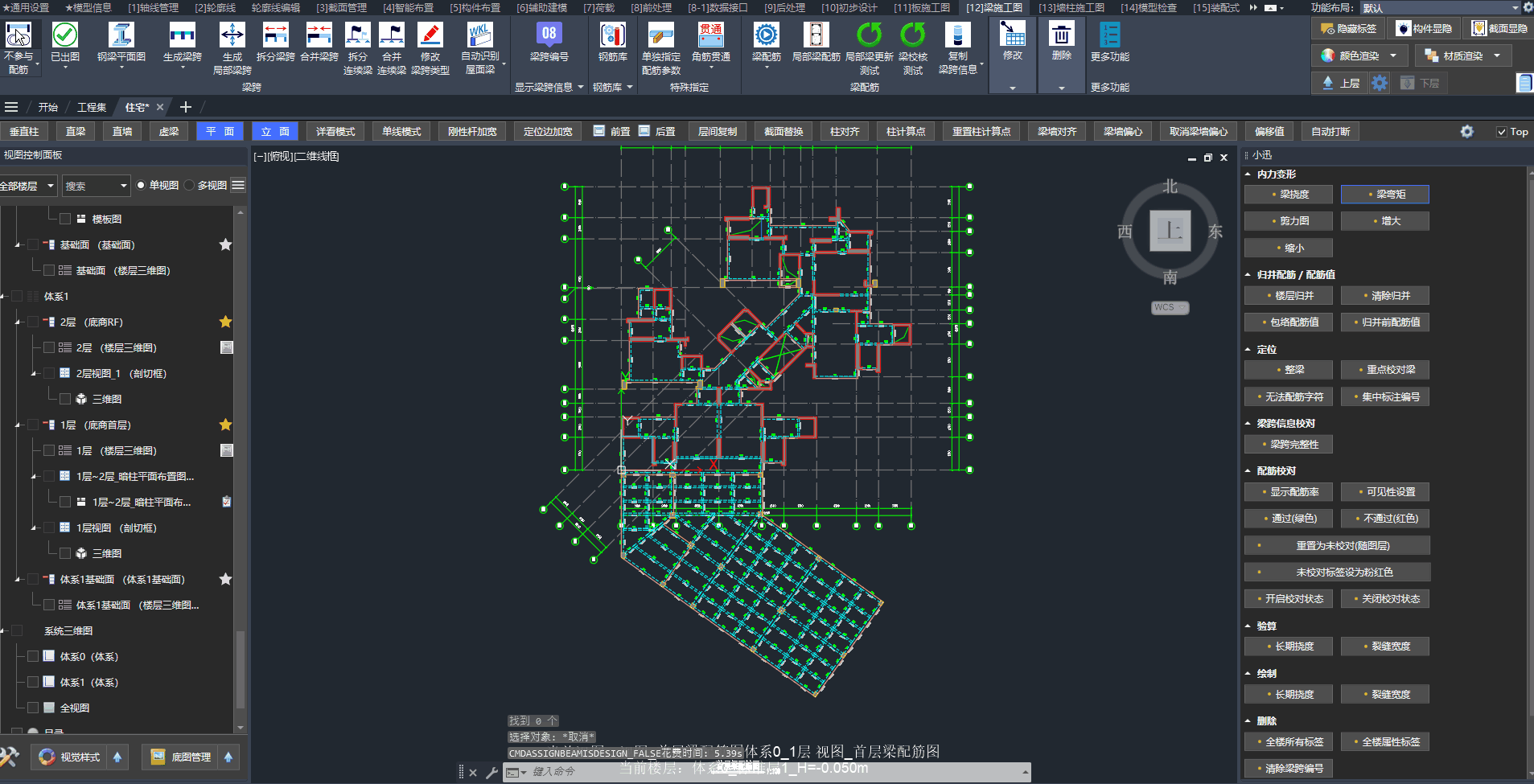

1.3.1 参与配筋/不参与配筋¶
1.3.2 已出图/设计中¶
操作参考“参与配筋/不参与配筋”，选为“已出图”的梁将锁定梁跨编号和相关标注且不参与配筋。
1.4 生成梁跨 和 修改梁跨¶
1.4.1 生成本视图梁跨¶
生成梁跨界面介绍
生成前可在「修改梁跨选项参数」（参数设置-预处理）中设置梁跨连通/合并规则及 KL、L、悬挑等判别条件，详见 2.2 梁跨生成参数说明。

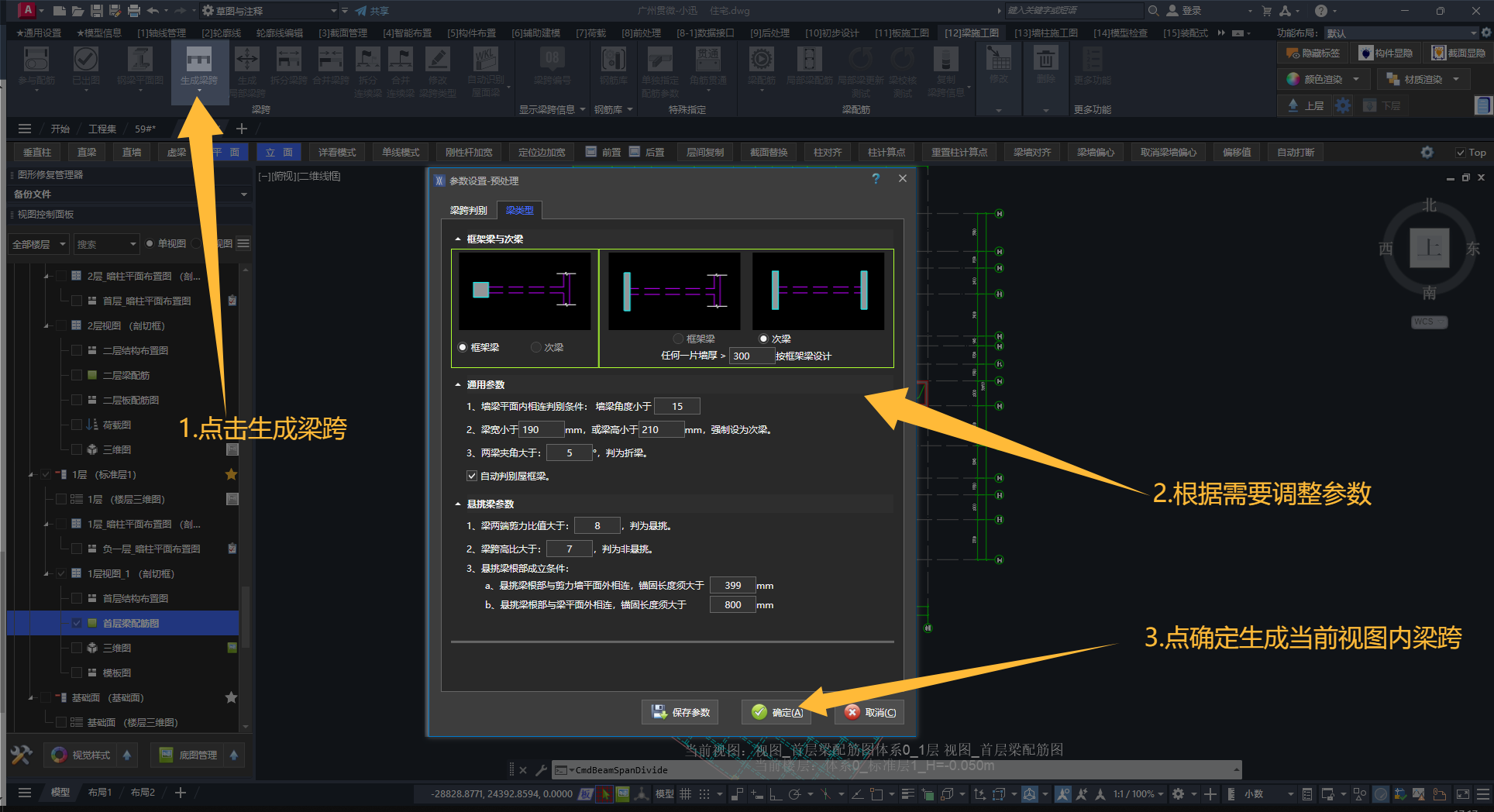

- 🖍️点击生成梁跨 → 修改梁跨选项参数 → 框选需要生成的梁构件
生成梁跨操作演示
1.4.2 修改梁跨¶
入口：「梁施工图」选项卡 → 「梁跨」 面板 → 「连续梁编辑」。
1.4.2.1 修改梁跨类型¶
- 如悬挑梁改为框架梁、框架梁改成次梁等。
- 🖍️「梁施工图」选项卡 →「梁跨」面板 →「连续梁编辑」→「修改梁跨类型」→ 点击相应的梁跨类型 → 选择需要修改的梁构件
修改梁跨类型操作演示
1.4.2.2 拆分/合并连续梁¶
- 拆分连续梁的意义：一条多跨梁（共用一个集中标注和梁编号）分出两条梁（按两个集中标注和梁编号）。
- 合并连续梁的意义：跟拆分连续梁相反。
- 🖍️「梁施工图」选项卡 →「梁跨」面板 →「连续梁编辑」→「拆分连续梁」/「合并连续梁」→ 点击相邻的两段梁
拆分/合并连续梁操作演示
1.4.2.3 拆分/合并梁跨¶
- 拆分梁跨的意义：增加连续梁的一个跨数，拆分位置就是支座。
- 合并梁跨的意义：减少连续梁的一个跨数，合并位置的支座取消。
- 🖍️「梁施工图」选项卡 →「梁跨」面板 →「连续梁编辑」→「拆分梁跨」/「合并梁跨」→ 点击相邻的两段梁
拆分/合并梁跨操作演示
1.5 设置钢筋库和特殊指定¶
1.5.1 钢筋库¶
- 可分别设置：钢筋等级、箍筋库、纵筋选筋规则、腰筋库。
1.5.2 特殊指定¶
特殊指定有 三个入口，两种方式。具体详见 梁·特殊指定。
1.6 生成梁配筋¶

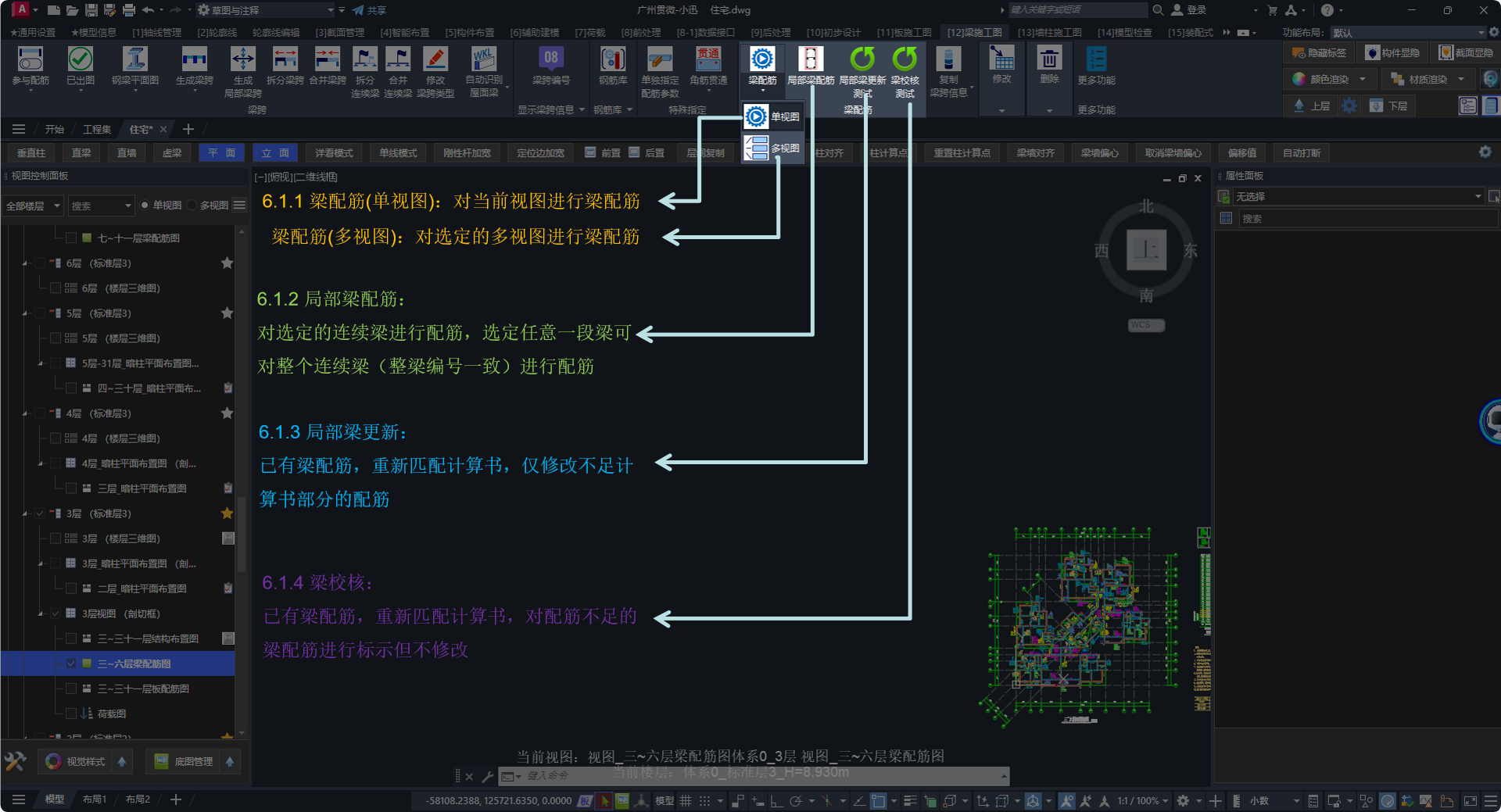

1.6.1 生成梁配筋功能介绍¶
1.6.1.1 梁配筋（单视图/多视图）：对当前视图（单视图）或选定视图（多视图）进行梁配筋；
1.6.1.2 局部梁配筋：对选定的连续梁进行配筋，选定任意一段梁可对整个连续梁（梁编号一致）
进行配筋；也可为选中梁指定构件级参数（覆盖总参中的某项并生成配筋）；
1.6.1.3 局部梁更新：已有梁配筋，重新匹配计算书，仅修改不足计算书部分的配筋；
1.6.1.4 梁校核：已有梁配筋，重新匹配计算书，对配筋不足的梁配筋进行标示但不修改。
局部梁配筋指定构件级参数的说明见 3.2 方式二。
1.6.2 设置配筋参数¶
点击跳转 2.1 梁配筋参数说明书。

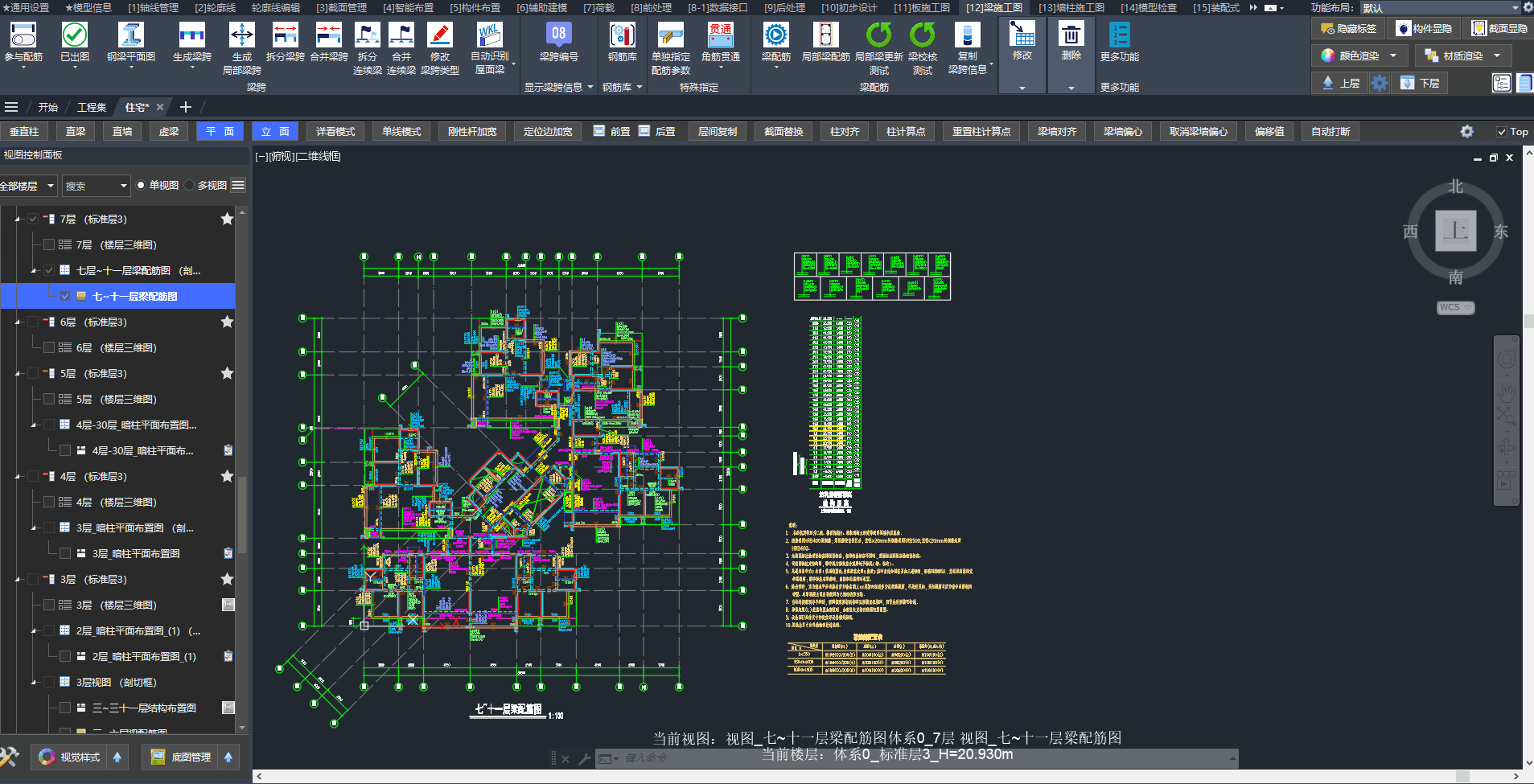

1.6.3 插入缺省箍筋表和缺省腰筋表¶

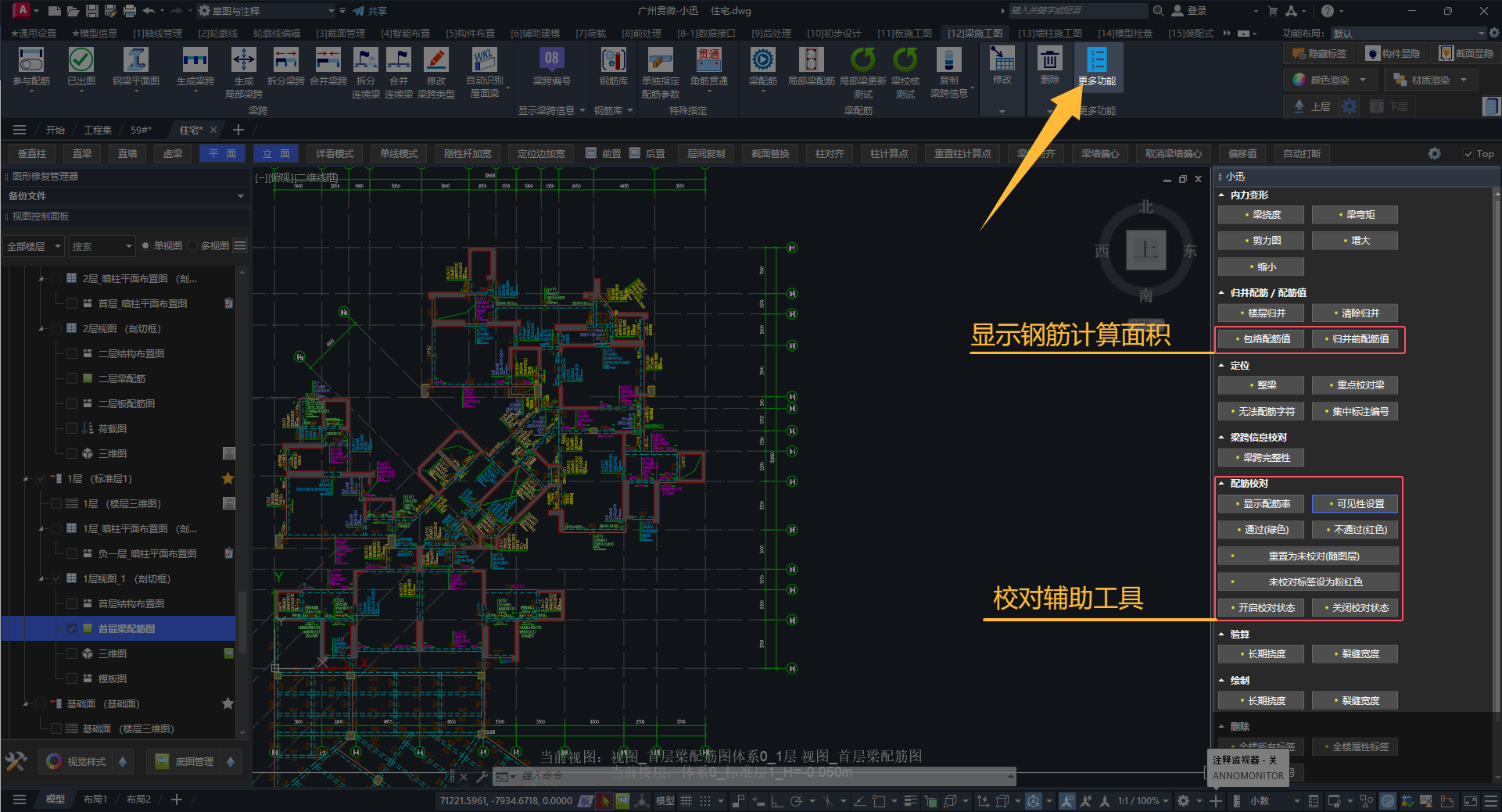

1.7 校对¶
1.8 局部修改或更新¶
局部修改或更新 可采用「局部梁配筋」、「局部梁更新」。局部梁配筋时指定 构件级参数 的说明见 3.2 方式二。
注意：如果有删、移、增加这类结构布置的修改，应该对相应梁重新「生成梁跨」
1.9 复制梁跨信息¶

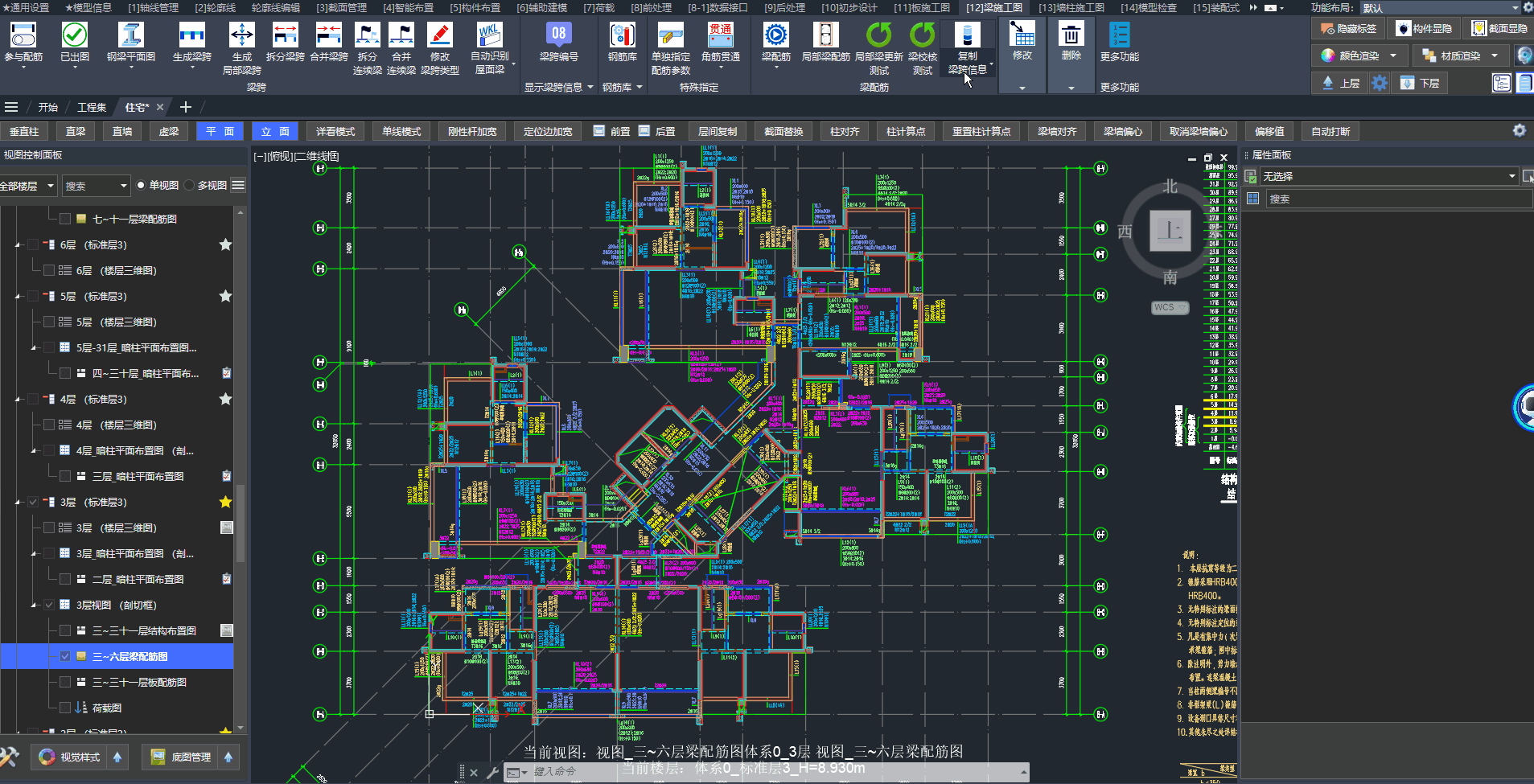

复制本层梁跨信息到其他层操作
二、梁配筋参数详解¶
2.1 梁跨生成参数说明（点击跳转）¶
入口：「梁施工图」选项卡 → 「梁跨」 面板 → 「生成梁跨」会弹出“梁跨生成参数”界面。

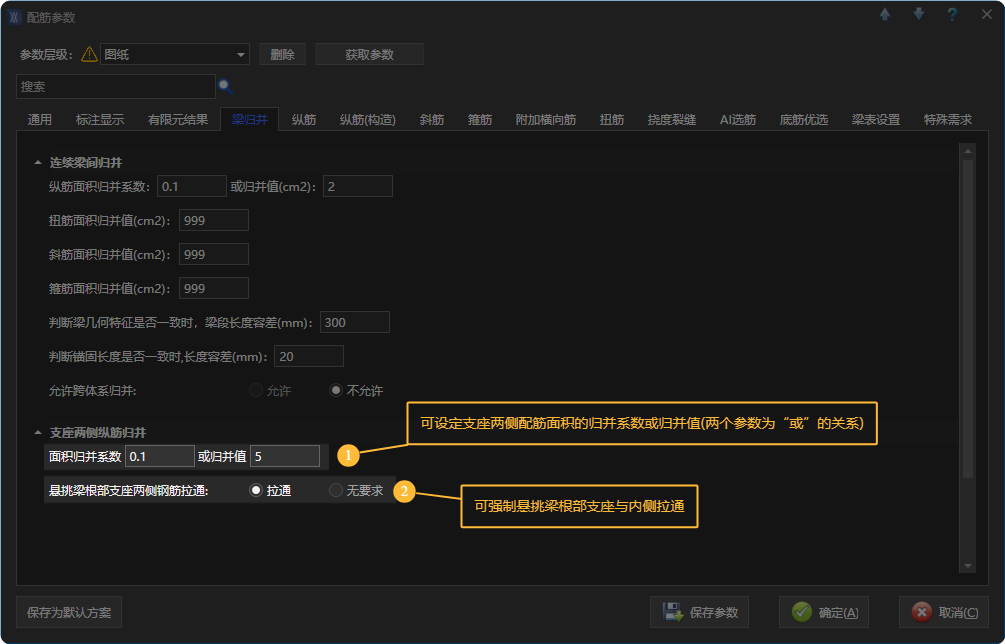

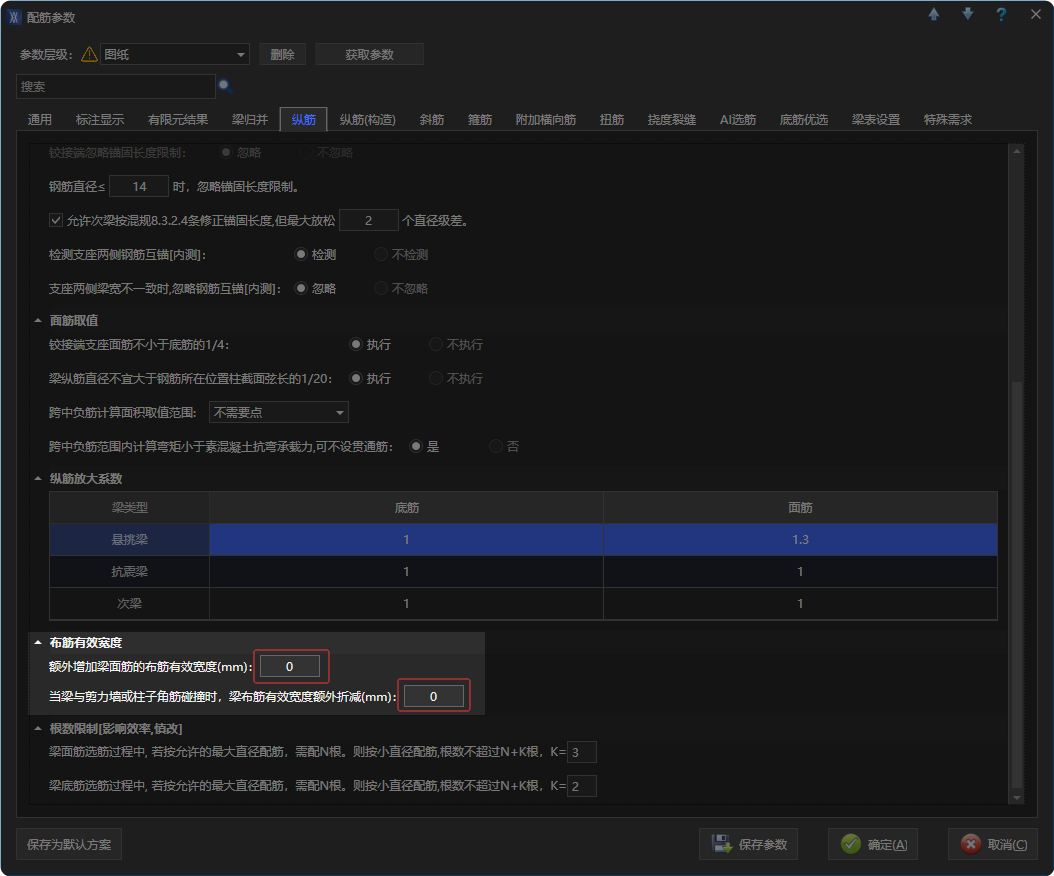

2.2 梁配筋参数说明书（点击跳转）¶
入口：「梁施工图」选项卡 → 「梁配筋」 面板 → 「梁配筋」会弹出“梁配筋参数”界面。

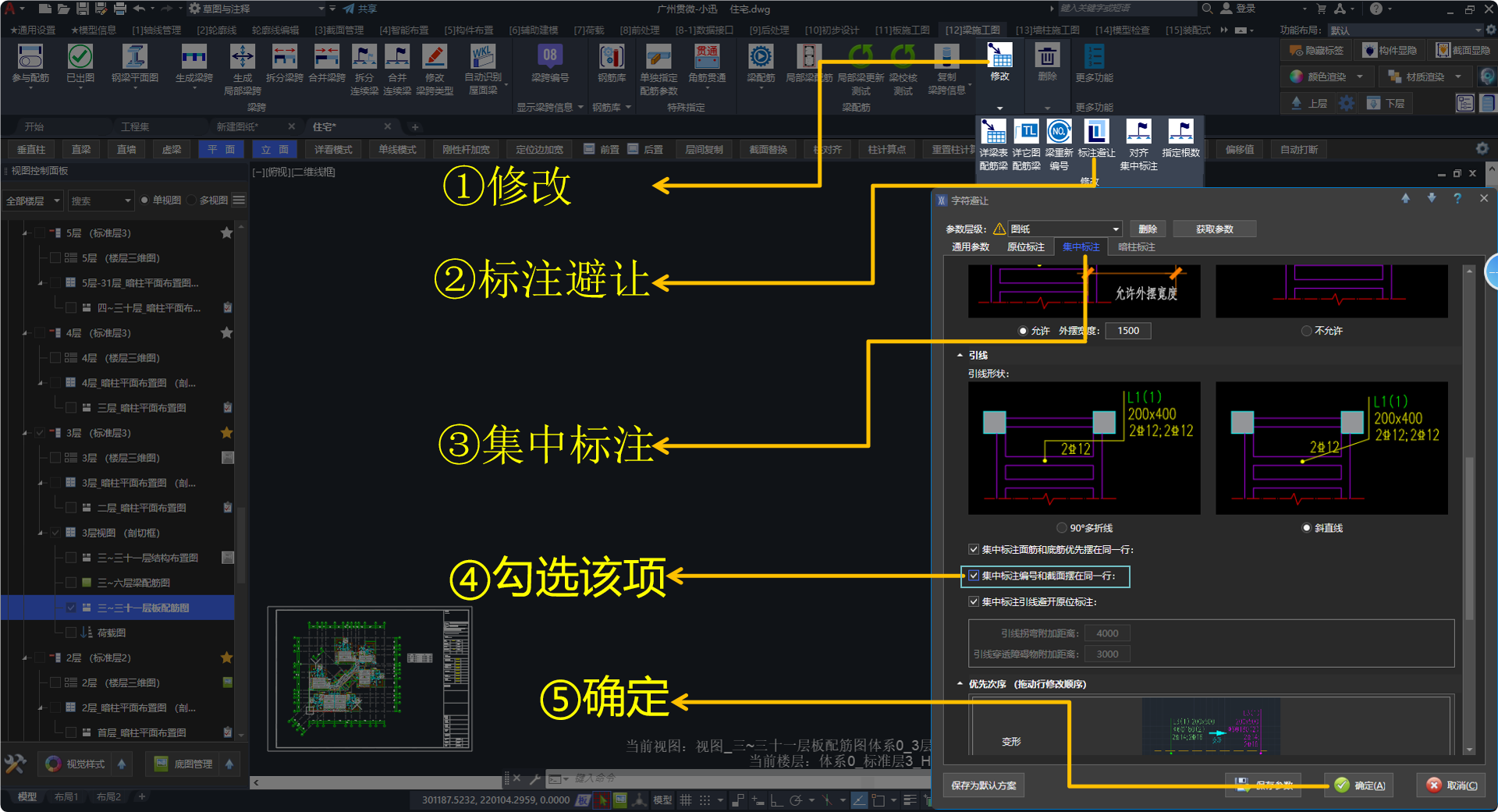

2.3 字符避让参数说明（点击跳转）¶
入口：「梁施工图」选项卡 → 「修改」 面板 → 「标注避让」会弹出“字符避让参数”界面。

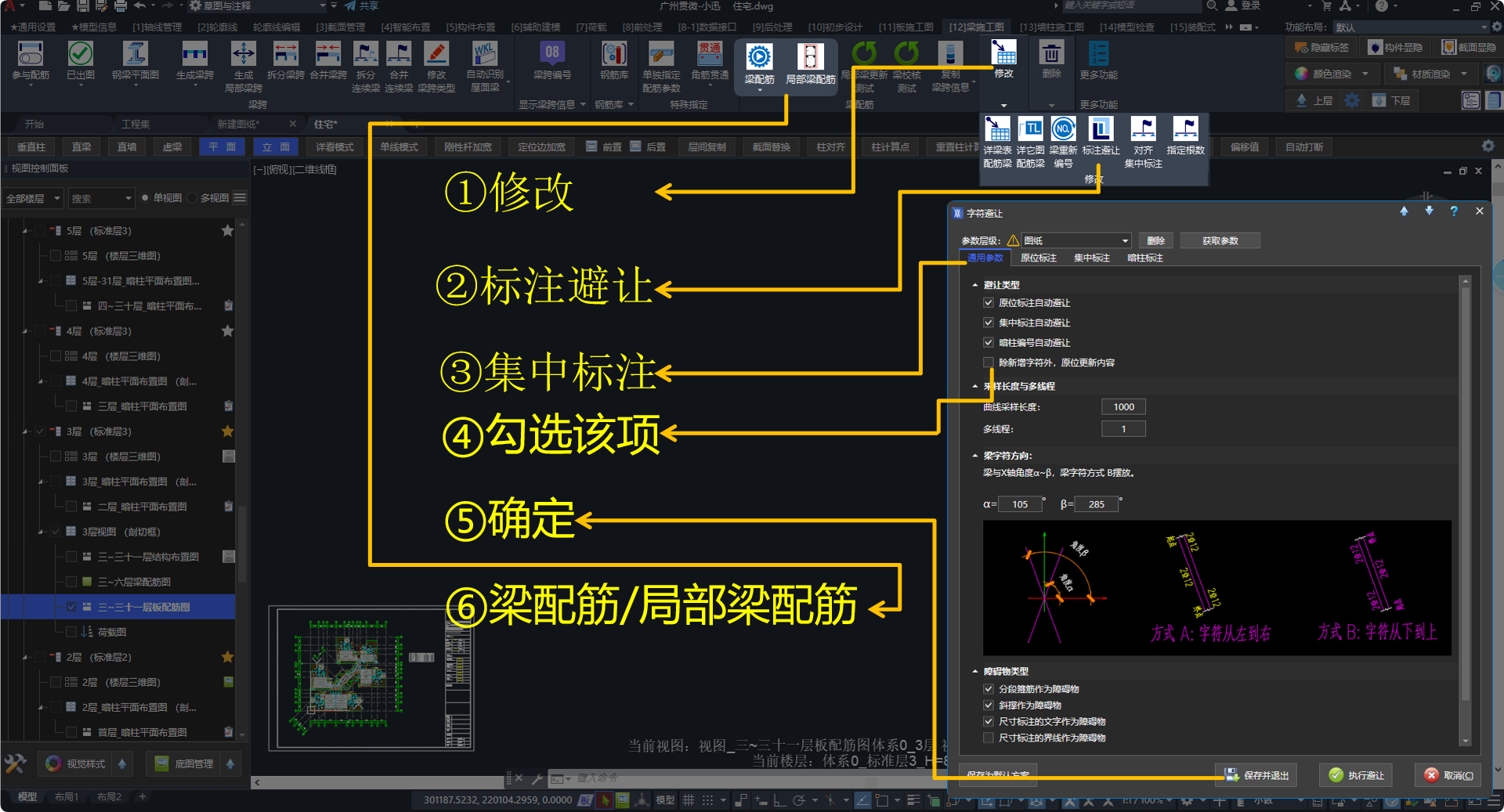

可在「梁施工图」选项卡 → 「字符避让」中设置原位标注、集中标注等自动避让规则。
2.4 如何利用参数生成理想的图纸¶
视频解说
三、梁·特殊指定¶
梁特殊指定有三个入口，两种方式：
- 方式一：入口 1、2：在「特殊指定」面板预埋；有特殊指定时，按特殊指定执行（优先于总参）。该方式仅指定参数，需要生成或重生成梁配筋。
- 方式二：入口 3：「局部梁配筋」时指定 构件级参数，改参数与生成配筋同时进行。
| 入口 | 路径 | 说明 |
|---|---|---|
| 入口 1 | 「梁施工图」选项卡 → 「特殊指定」面板 → 「单独指定配筋参数」 | 打开「特殊指定」面板，按选项卡覆盖放大系数、绘图参数、挠度与裂缝、面筋/底筋/锚固、扭筋/箍筋 |
| 入口 2 | 「梁施工图」选项卡 → 「特殊指定」面板 → 「角筋贯通」分裂按钮 | 单项预埋（贯通、根数、箍筋间距/肢数、出图说明等） |
| 入口 3 | 「梁施工图」选项卡 → 「梁配筋」面板 → 「局部梁配筋」 | 指定 构件级参数 并生成配筋；部分参数与入口 1、2 重合或冲突，建议尽量都用“构件级参数”方式 |
3.1 方式一：特殊指定·预埋¶
在「特殊指定」面板预埋参数；有特殊指定时，按特殊指定执行（优先于总参）。该方式仅指定参数，需再执行 局部梁配筋 或 局部梁更新（或生成梁配筋）后生效。

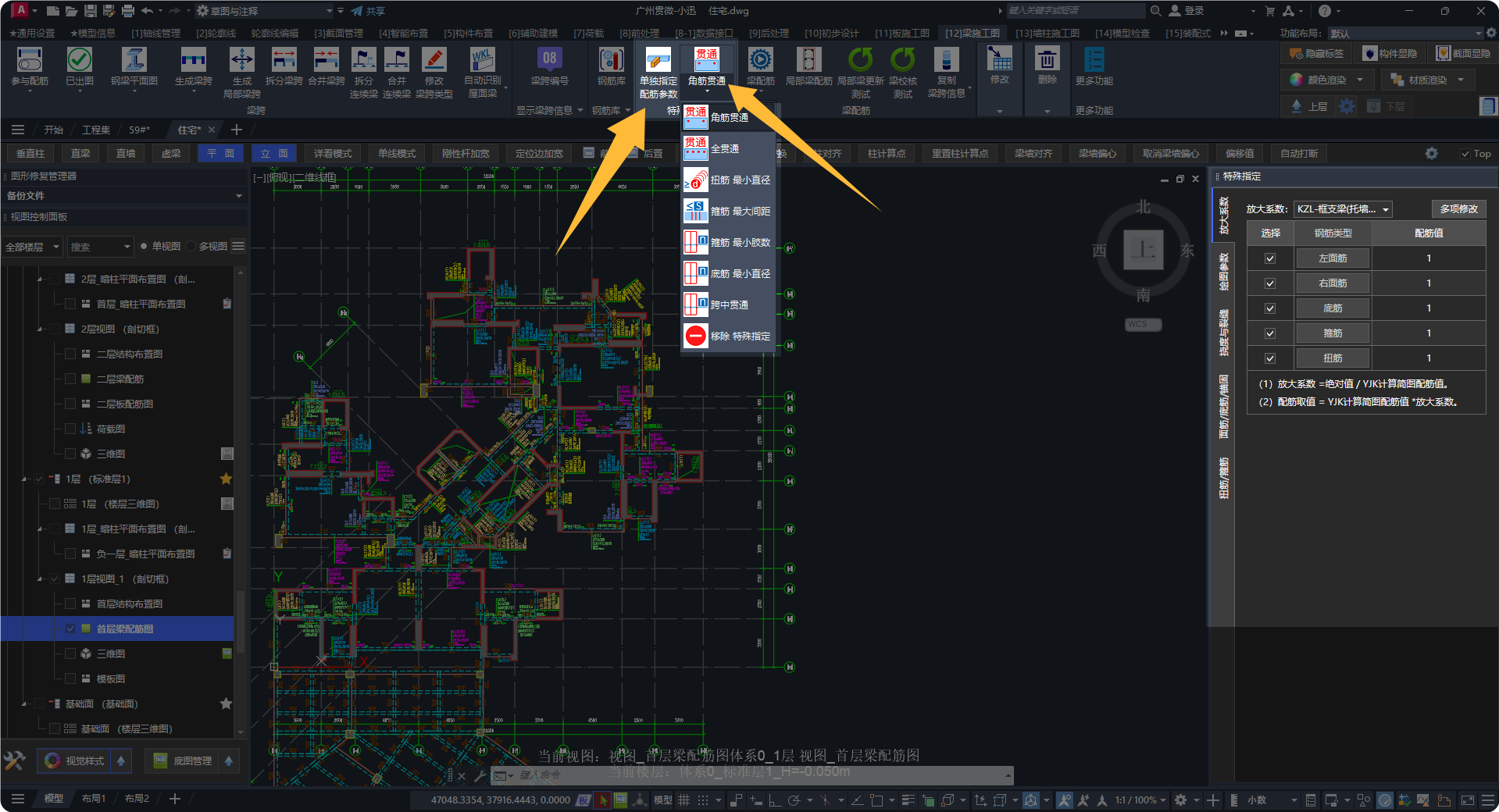

图中：「单独指定配筋参数」为入口 1；其右侧「角筋贯通」分裂按钮为入口 2 的全部单项。
3.1.1 入口 1：单独指定配筋参数¶
对选定梁打开 单独配筋参数（「特殊指定」面板），仅该梁（或所选连续梁）生效。左侧选项卡切换下列五类参数。
优先级：构件已施加特殊指定时，配筋计算与出图 以特殊指定为准，覆盖「梁配筋参数」总参中的对应项。清除指定用入口 2 菜单中的 「移除特殊指定」。

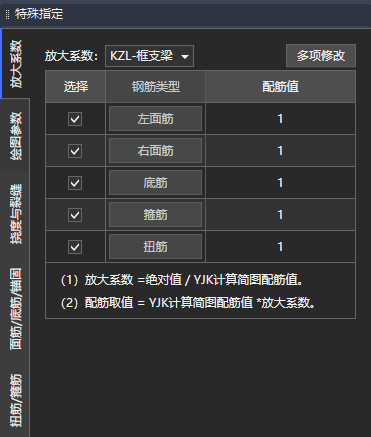

3.1.1.1 放大系数¶
- 可按梁类型选择放大系数（界面示例为 KZL-框支梁）；支持「多项修改」。
- 表列：左面筋、右面筋、底筋、箍筋、扭筋及对应配筋值。
- 界面注释：放大系数 = 绝对值 / YJK 计算简图配筋值；配筋取值 = YJK 计算简图配筋值 × 放大系数。

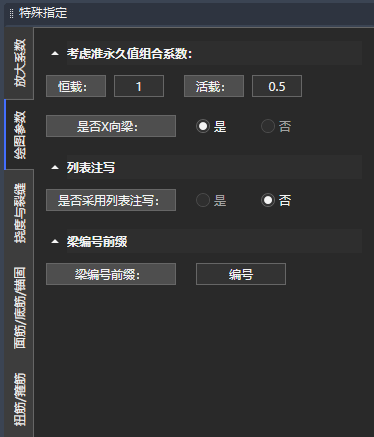

3.1.1.2 绘图参数¶
- 考虑准永久值组合系数（恒载、活载）
- 是否 X 向梁
- 是否采用列表注写
- 梁编号前缀

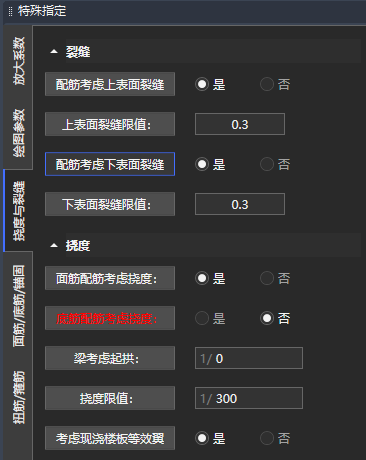

3.1.1.3 挠度与裂缝¶
- 裂缝：配筋是否考虑上 / 下表面裂缝，及对应裂缝限值
- 挠度：面筋 / 底筋配筋是否考虑挠度、梁考虑起拱、挠度限值、是否考虑现浇楼板等效翼

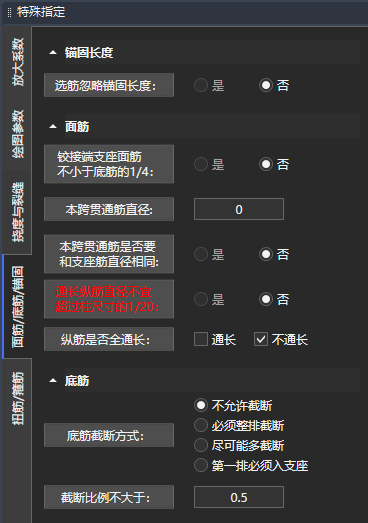

3.1.1.4 面筋 / 底筋 / 锚固¶
- 锚固长度：选筋是否忽略锚固长度
- 面筋：铰接端支座面筋与底筋关系、本跨贯通筋直径、贯通筋是否与支座筋同直径、通长纵筋直径与柱尺寸关系、纵筋是否全通长
- 底筋：底筋截断方式、截断比例上限

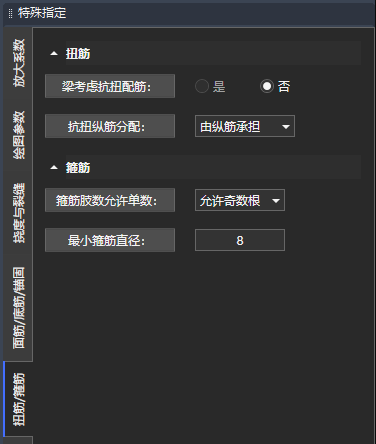

3.1.1.5 扭筋 / 箍筋¶
- 扭筋：梁是否考虑抗扭配筋、抗扭纵筋分配
- 箍筋：箍筋肢数是否允许单数、最小箍筋直径
3.1.2 入口 2：「角筋贯通」分裂按钮¶
入口：「梁施工图」选项卡 → 「特殊指定」 面板 → 「角筋贯通」 分裂按钮。下拉按界面顺序罗列全部单项：
| 功能 | 说明 |
|---|---|
| 角筋贯通 | 指定支座 角部纵筋贯通 布置方式。 |
| 跨中与支座拉通 | 跨中筋与支座筋 同直径拉通（支座两侧面筋拉通等场景）。 |
| 全贯通 | 指定连续梁 全跨纵筋贯通 方案。 |
| 扭筋直径根数 | 指定 扭筋 直径与根数。 |
| 箍筋最大间距 | 限定该梁 箍筋最大间距。 |
| 箍筋最小肢数 | 指定该梁 箍筋最少肢数。 |
| 底筋最小直径 | 限定该梁 底筋最小钢筋直径。 |

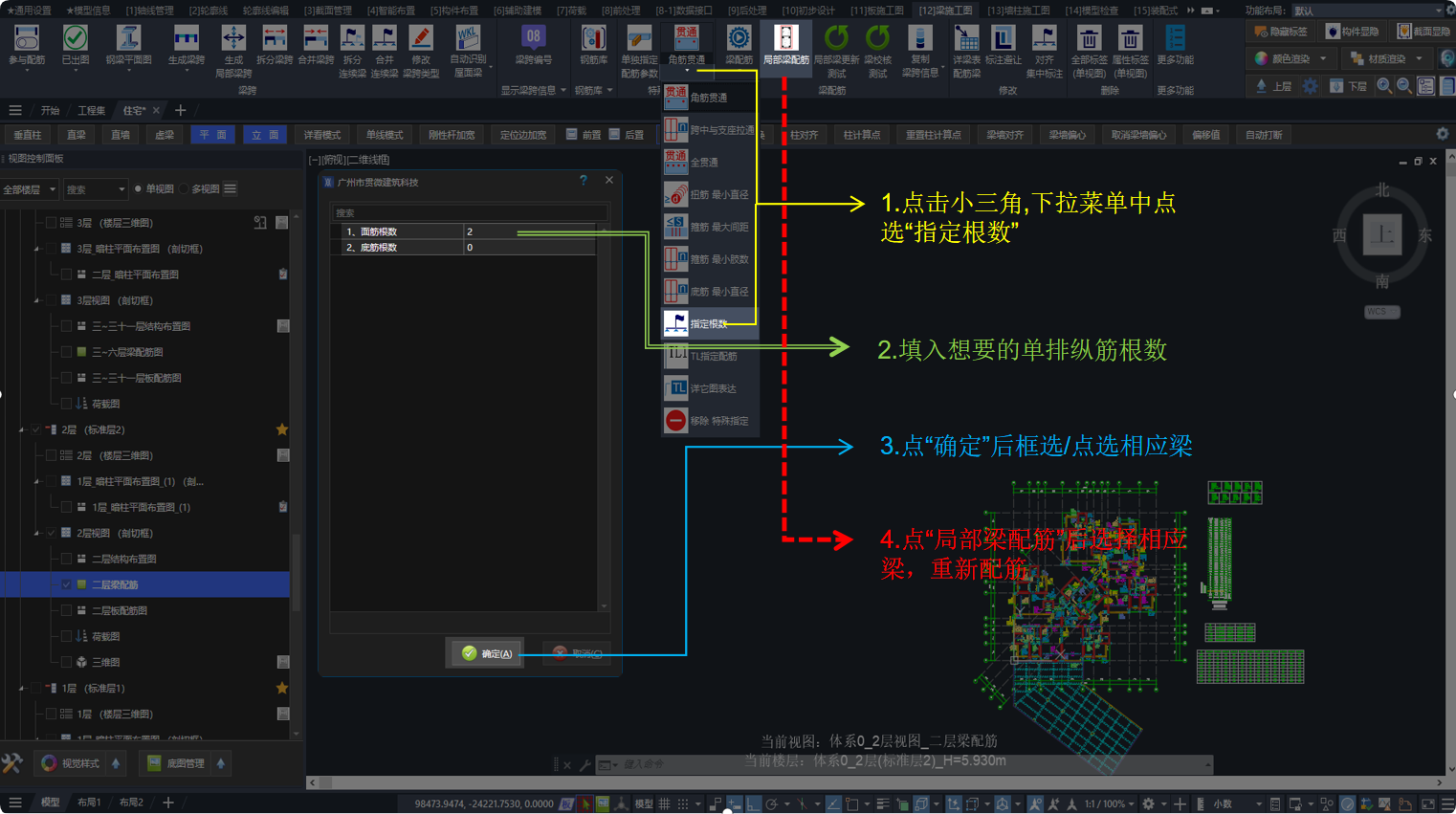

| 指定根数 | 指定梁纵筋 根数；可用于控制单排根数、缓解纵筋过密（参见 梁纵筋过密如何疏一些）。 |
| TL指定配筋 | 对 TL（挑梁等）指定配筋方案。 |
| 指定最小配筋值 | 指定该梁 最小配筋面积 / 配筋率 下限。 |
| 详它图表达 | 集中标注改为 详它图 引用表达，不在本图标出完整配筋。 |
| 补充施工说明 | 为该梁 补充施工说明 文字。 |
| 指定梁标高描述 | 自定义梁标高 标注描述内容。 |
| 移除特殊指定 | 清除选定梁上已施加的 全部或部分特殊指定，恢复按总参配筋。 |
3.2 方式二：局部梁配筋（构件级参数）¶
入口：「梁施工图」选项卡 → 「梁配筋」 面板 → 「局部梁配筋」 → 框选需要修改的梁构件。
对选中梁打开「梁配筋参数」，只单独记录改过的选项，其余仍跟随总参；确定后生成这些梁的配筋。改参数与出筋一次完成。

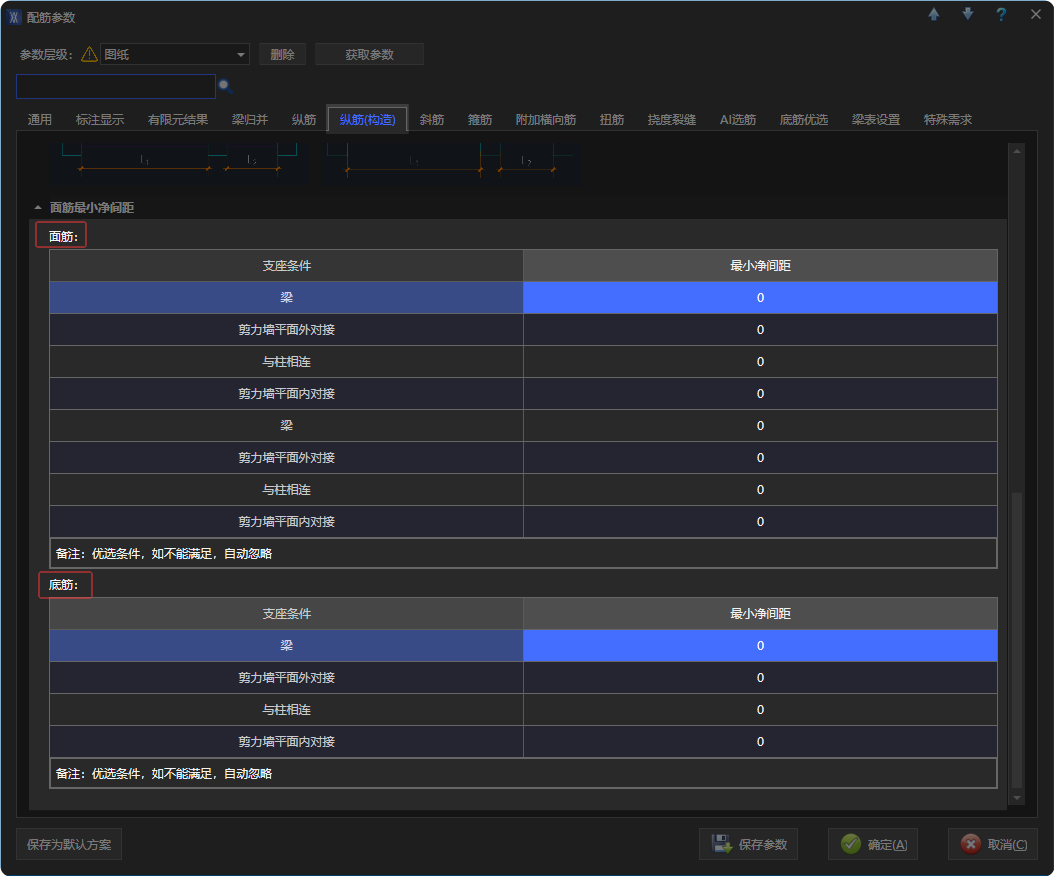

构件级参数设置
构件级参数设置（暗柱配筋参数与局部梁配筋）
3.2.1 操作步骤¶
- 选中要单独设参的梁（点选、框选或过滤器）。选定任意一段，可对整个连续梁（梁编号一致）生效。
- 「梁施工图」选项卡 → 「梁配筋」面板 → 「局部梁配筋」。
- 在弹出的「梁配筋参数」中，只改需要覆盖总参的项。改过的选项以 橙色文字 标识。
- 确定：这套改动只作用在所选梁上，并当场生成配筋。
3.2.2 与“梁配筋参数”的关系¶
- 平面标识：有构件级参数的构件会在平面中标识出来。墙柱为红色填充标识，梁为红色梁线标识。
- 单独记录：只记录修改过的选项，其余跟随总参。改总参后，未改过的项跟着变；已改过的项不再跟随。可用来做特殊指定，例如改钢筋库，让不同构件限定不同钢筋直径范围。
- 界面标识：参数界面中，改过的选项用橙色文字；有例外参数的标题栏同样标识，便于定位存在不同参数的构件。
- 重置：点击选项旁 橙色回旋箭头 重置单项（重新跟随总参）；点 重置 按钮全部重置。

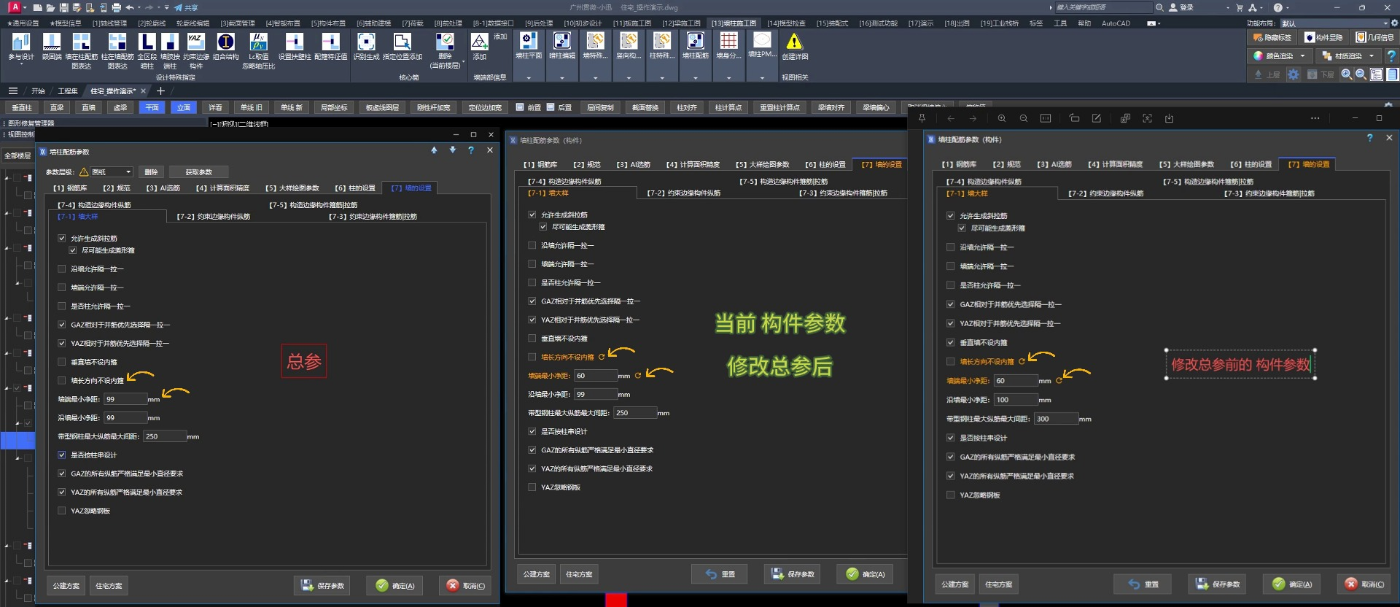

设定"构件级参数后"，改过的选项不再跟随总参，其余跟随总参修改。
3.2.3 清除梁的构件参数¶
- 单项：点击“配筋参数(构件)”界面中对应参数位置的橙色回旋箭头。
- 全部：点击“配筋参数(构件)”界面中的「重置」按钮。
- 也可点击「梁配筋」弹出的 配筋参数 中勾选「清除既有的局部配筋方案」；勾选后，生成配筋的梁，其梁构件参数会被清除。
墙柱侧对应关系：删除暗柱平面，墙柱的构件参数也会被清除。¶
更多「梁施工图应用或设置」见 设计功能相关。
