导出Revit模型¶
大纲¶
一、前言¶
小迅模型可自动生成Revit模型，当前版本支持的构件类型：
| 构件类型 | 小迅模型导Revit模型 |
|---|---|
| 梁 | ✔️ 支持 |
| 板 | ✔️ 支持 |
| 板洞 | ✔️ 支持 |
| 柱 | ✔️ 支持 |
| 墙 | ✔️ 支持 |
| 墙洞 | ✔️ 支持 |
| 斜撑 | ✔️ 支持 |
| 大样构件 | ✔️ 支持 |
| 折板 | ❌ 不支持 |
| 双层板 | ❌ 不支持 |
| 加腋 | ❌ 不支持 |

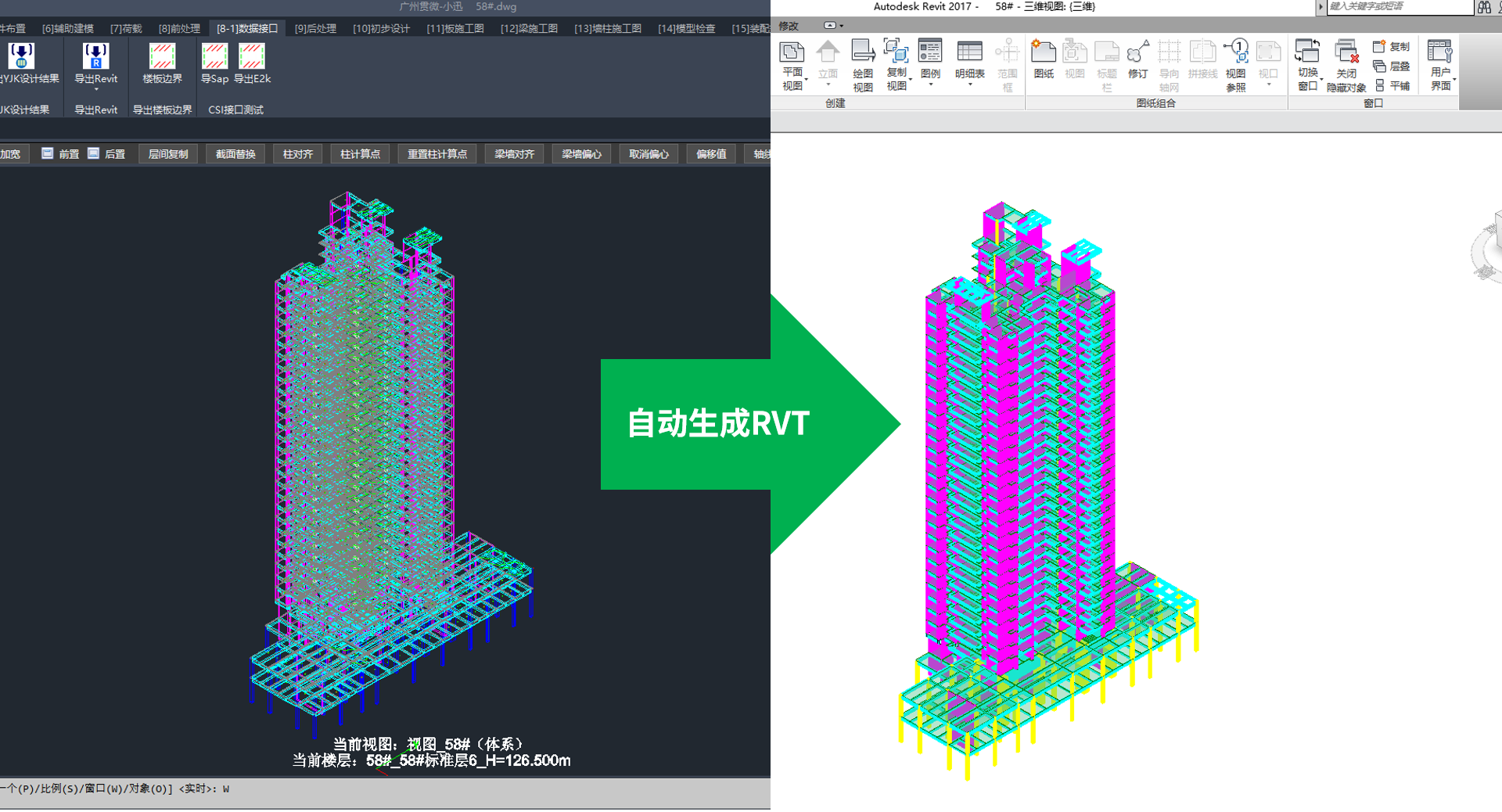

由小迅模型自动生成的Revit模型
1.1、名词解释¶
1.2、操作界面¶
插件安装与更新¶
列表中显示的是本机中已安装的Revit版本，用户可按需安装插件。

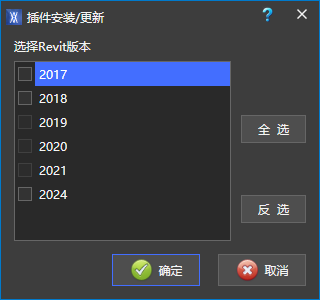

导Revit插件的安装与更新界面
Revit中的小迅插件¶
在Revit加载小迅插件后，会出现“小迅”的功能选项卡。
小迅插件在Revit中的相关功能
| 小迅功能 | 功能介绍 |
|---|---|
| 导入到新项目 (默认样板) | 使用默认样板创建新项目并导入数据 |
| 导入到新项目 (用户选择样板) | 使用用户选择的样板创建新项目并导入数据 |
| 导入到当前项目 | 将数据导入到当前打开的Revit项目 |
| 替换默认样板 | 替换小迅插件的默认样板设置 |
| 恢复默认样板 | 恢复小迅插件的默认样板设置 |
| 调整构件连接顺序 | 优化模型中构件的连接顺序 |
| 导出选中构件 | 导出当前选中的构件数据 |
二、自动生成Revit模型¶

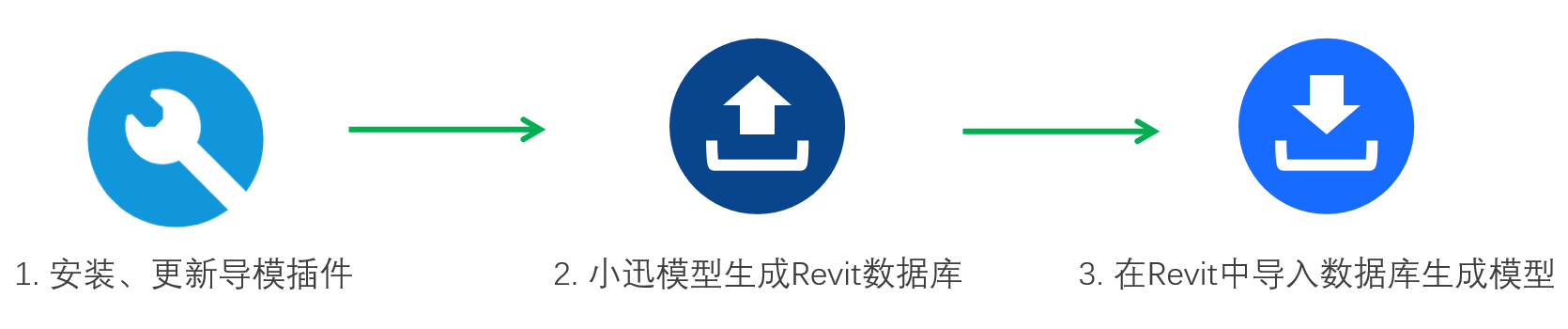

小迅模型自动生成Revit模型的操作流程：
2.1、安装与更新插件¶
在导模前，需要安装导Revit插件：

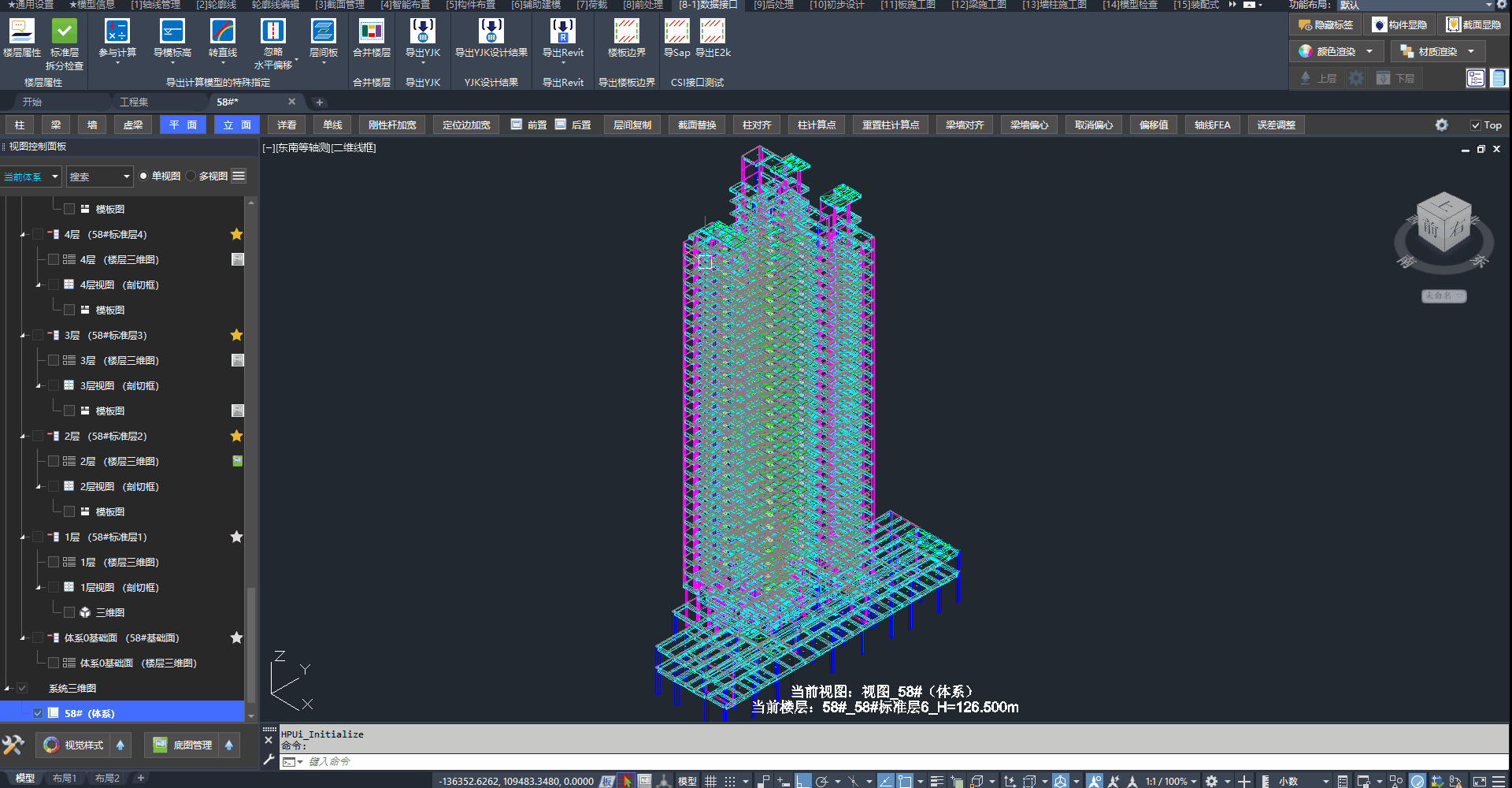

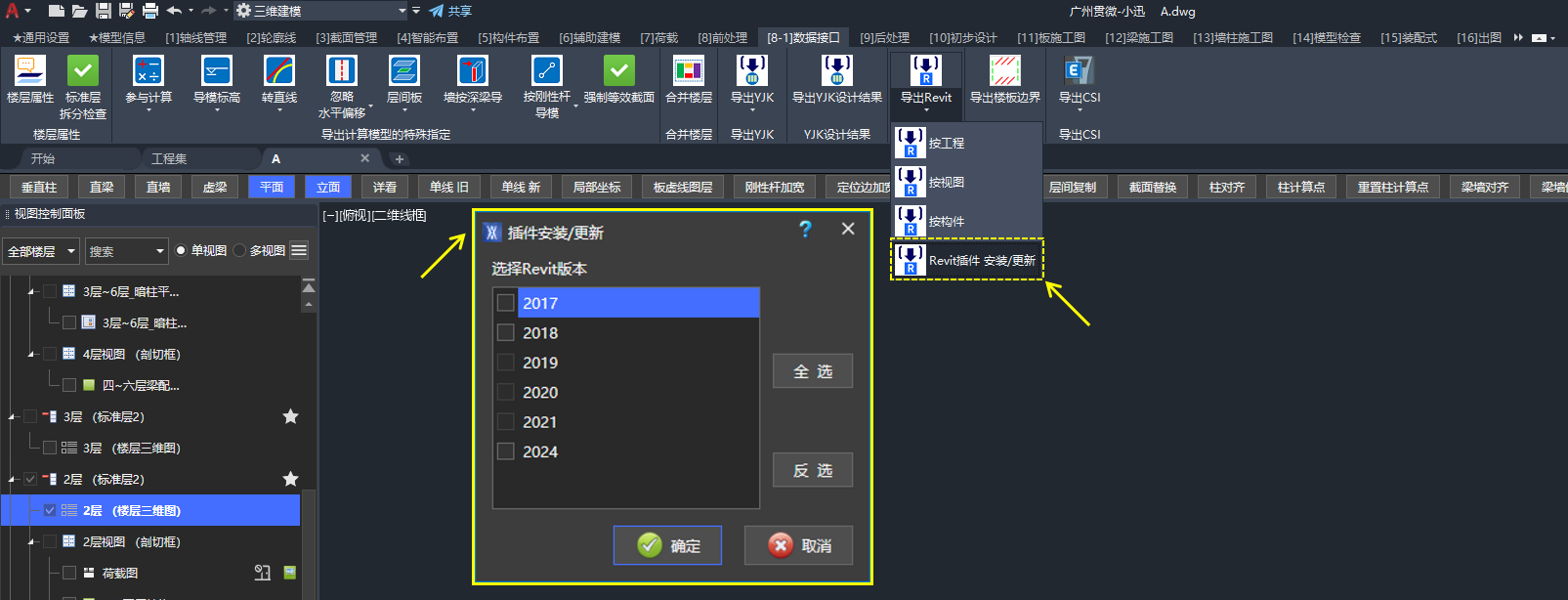

安装导Revit插件（若已安装插件则会弹出“已安装”的提示）
2.2、导出Revit数据库¶
与导出计算模型类似，提供了3种不同的导模方式：
- 按工程导出
- 按视图导出👉按视图导出计算模型
- 按构件导出👉按构件导出计算模型
🖍️ 操作步骤：
- 选择：导模方式
- 设置：导模参数
- 选择：Revit数据库(.zip)的保存路径

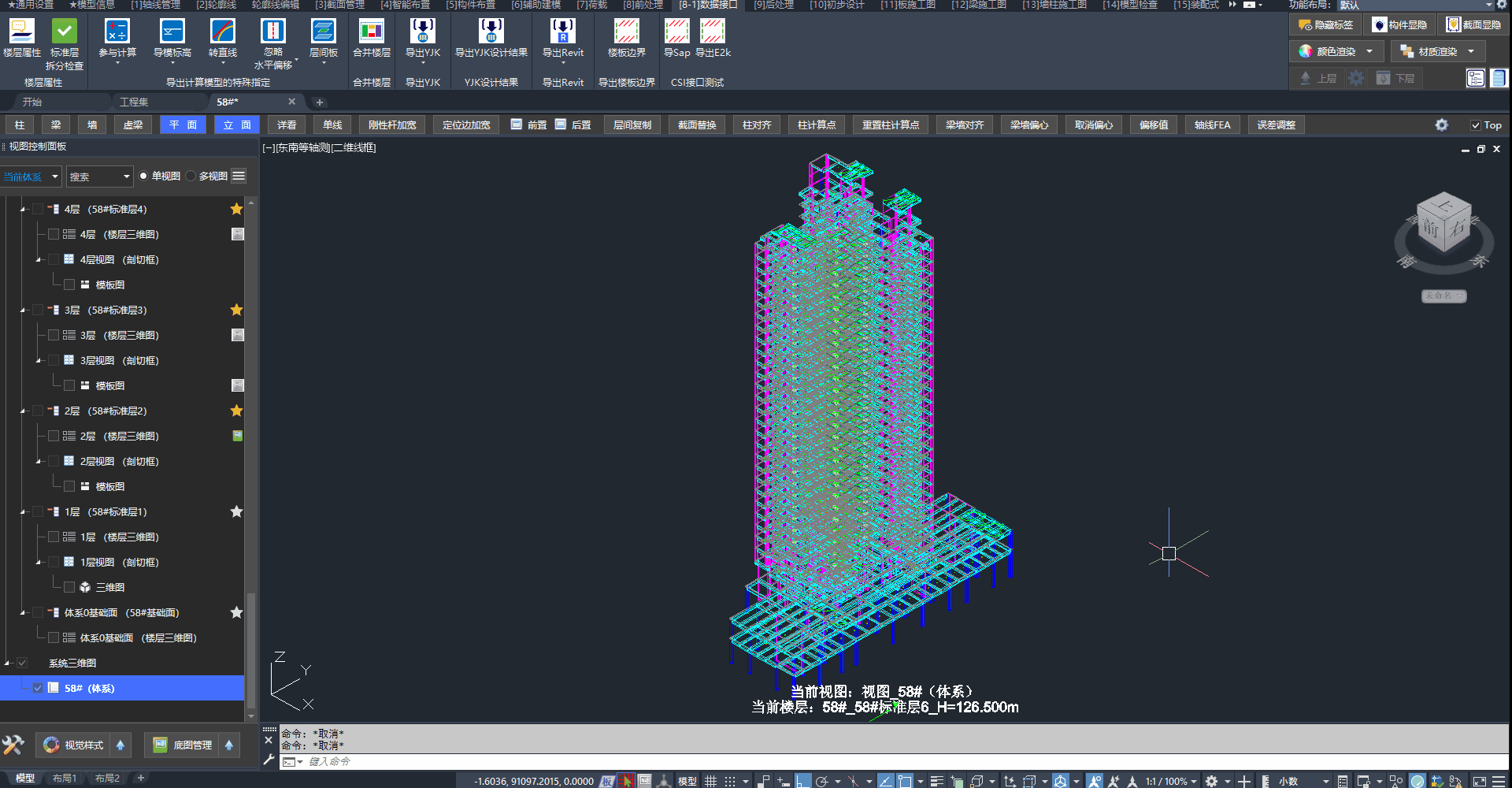

选择按视图导出Revit模型
2.3、在Revit中导入模型¶
🖍️ 操作步骤：
- 重要：在Revit启动界面中，选择载入小迅的插件
- 打开：任意一个工程
- 点击：“小迅”选项卡
- 选择：导入方式
- 选择：小迅导出的Revit模型数据库(.zip)
- 选择：Revit模型的保持路径
- 设置：构件族匹配的配置，默认模板可点击“一键匹配”

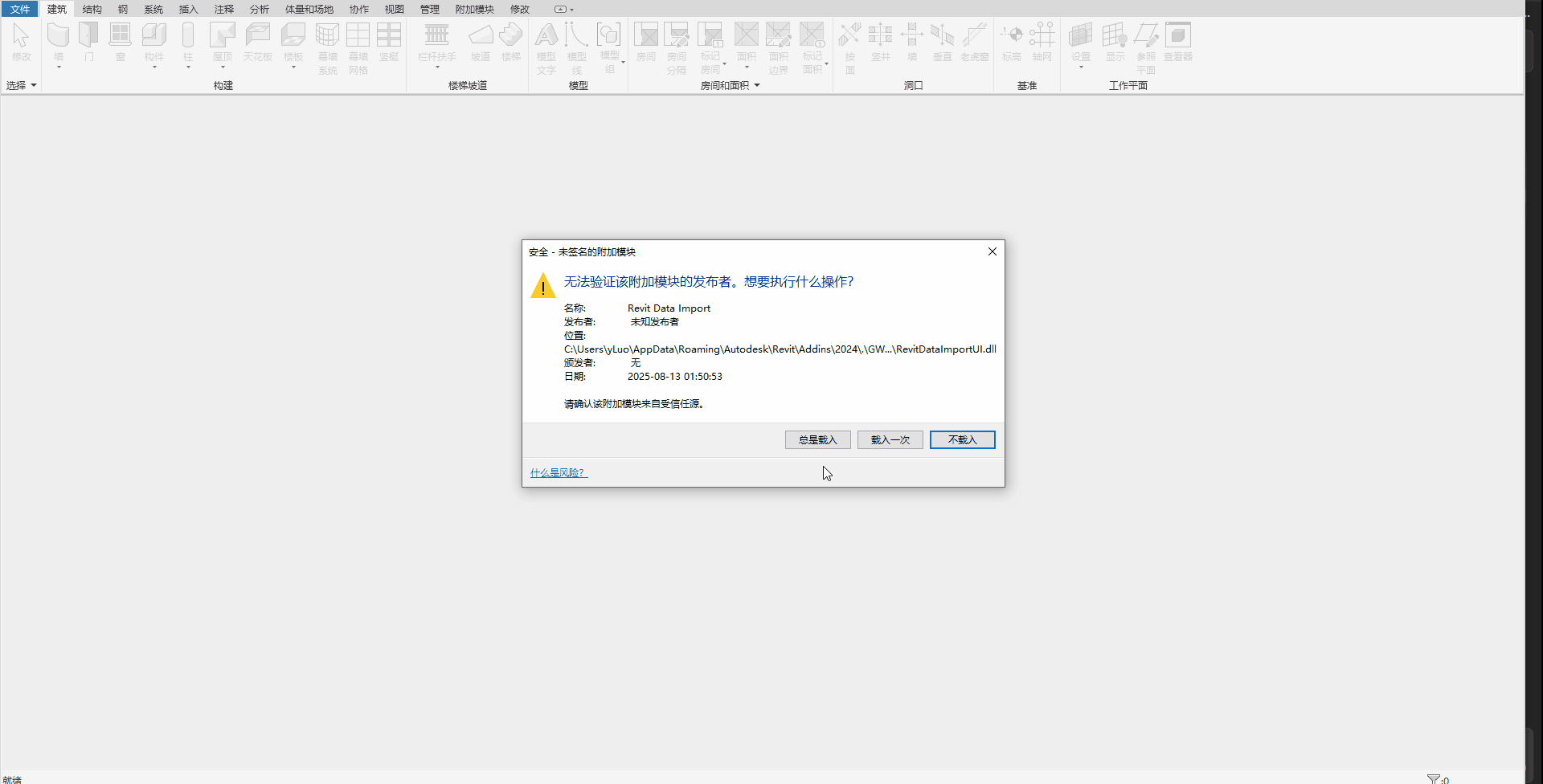

在Revit中导入模型的操作步骤
三、操作视频¶
如浏览器不兼容，请点击：视频备用链接
