计算模型的设置与生成¶
🧮介绍与计算相关的概念、参数、功能。
大纲¶
一、前言¶
在传统的设计模式中，计算模型与图纸是分离的。而在小迅模型中，二者实现了有机统一。
针对部分复杂的场景，我们更倾向于对计算模型进行简化处理，以此保障计算结果的合理性。
为此，小迅模型配备了丰富的功能模块与参数设置项，可充分满足用户多样化的计算需求。

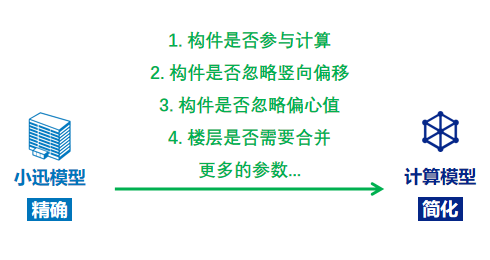

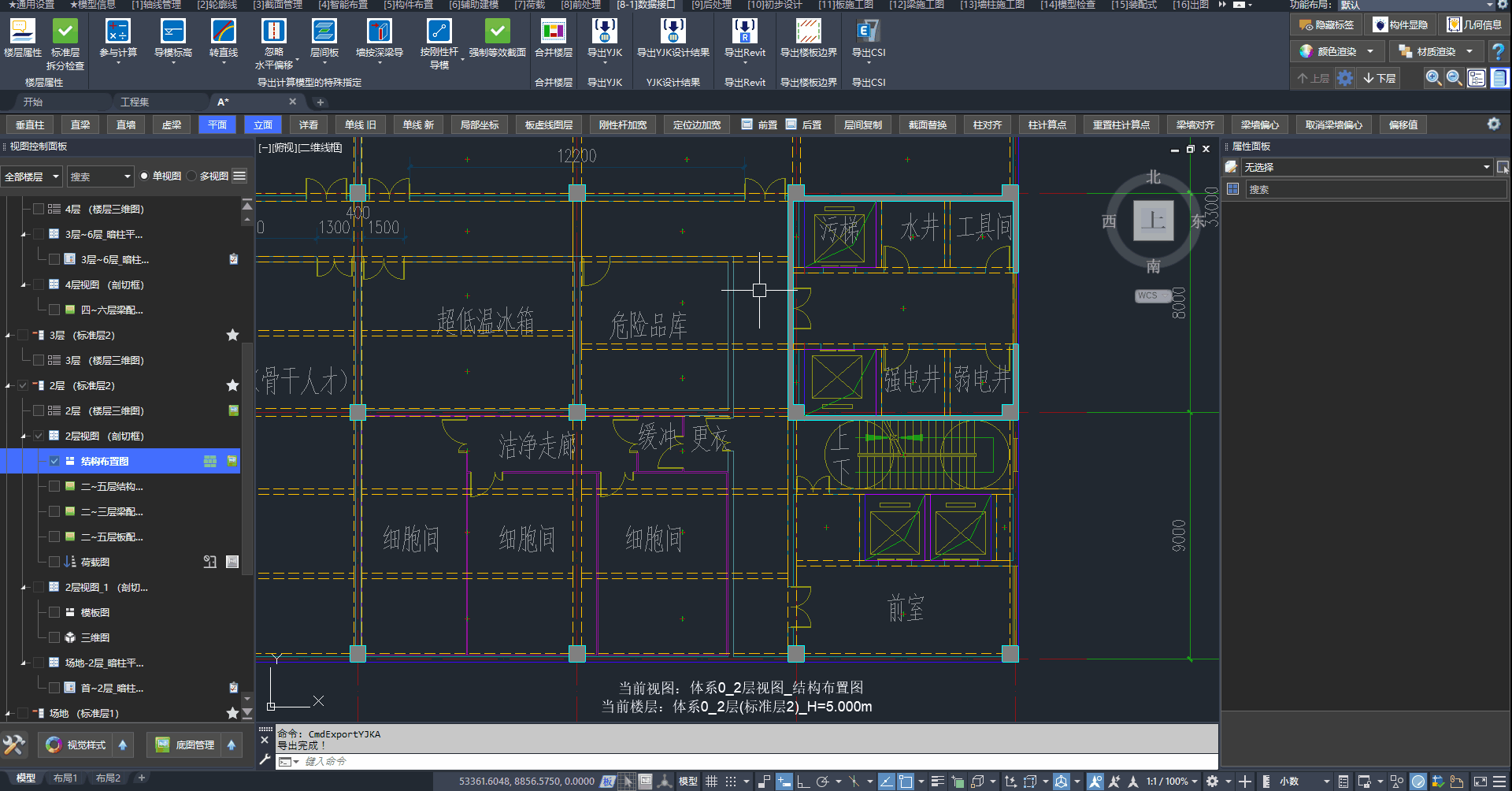

由小迅模型自动生成满足计算需求的模型
总之，计算模型的形态完全由用户管理与灵活调控，这也正是工程师专业价值的核心体现。
若用户更偏好通过视频形式快速掌握相关操作知识，可点击文末的视频链接查看详情。
二、查看有限元信息¶
2.1、单线模式¶
在小迅模型中可直接查看构件的网格线、节点信息。

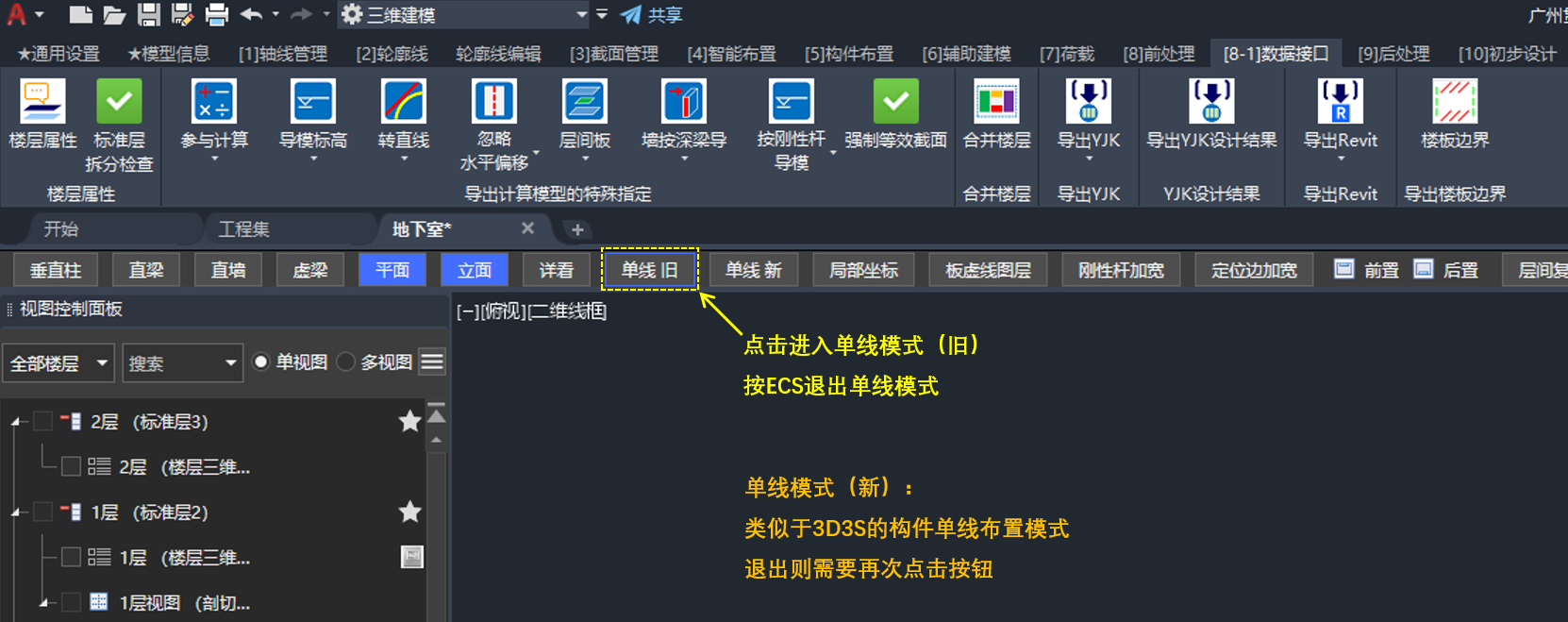

- 点击单线模式(旧) --> 显示构件FEA信息
- 按ESC --> 退出显示
单线模式的按钮说明

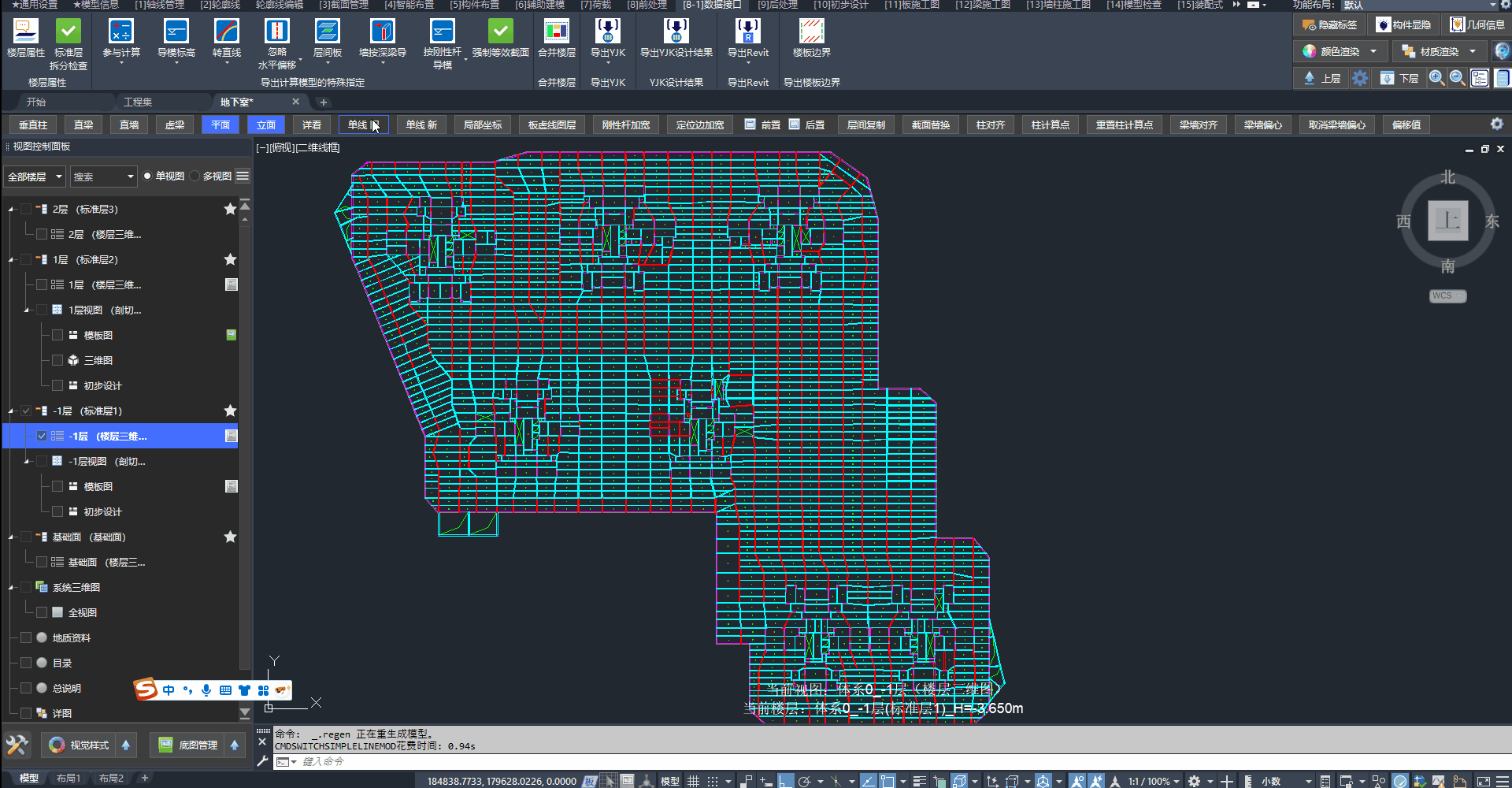

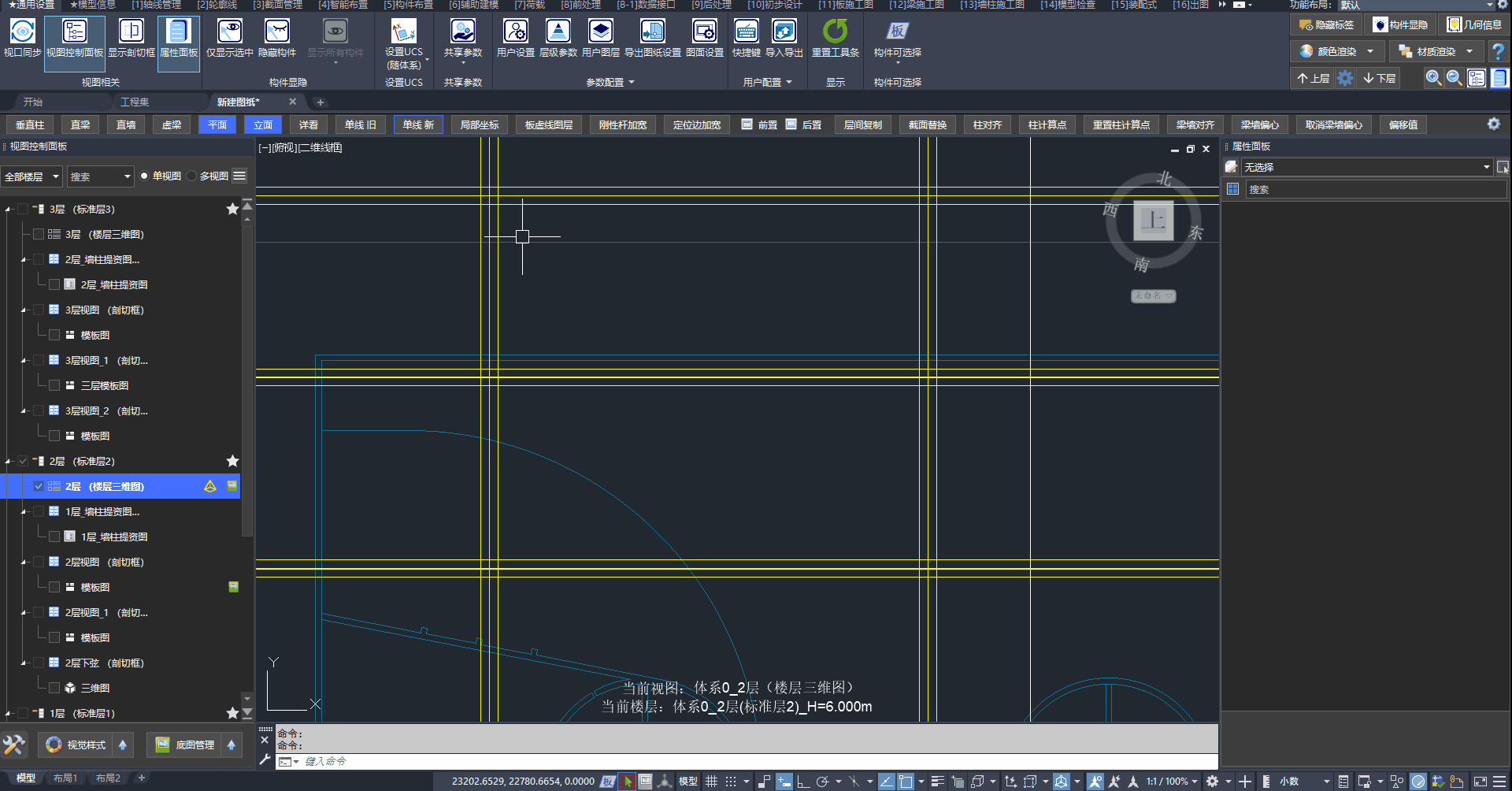

通过单线模式可直接查看有限元模型的形态
2.2、加粗显示¶
用户如果希望在编辑中高亮计算线，可直接开启CAD的线宽模式。

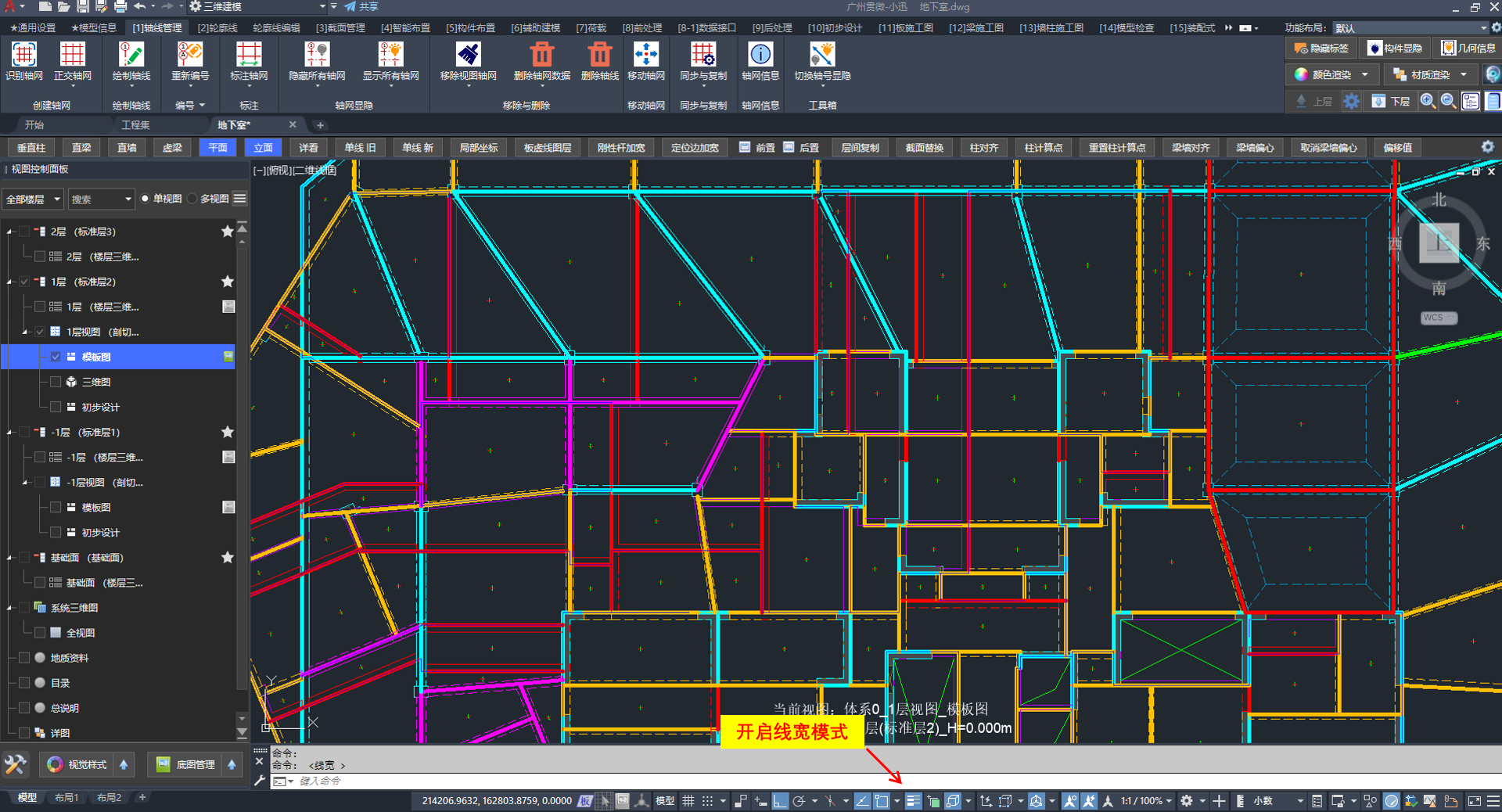

开启线宽后，将加粗显示构件的计算线
此外小迅还提供了加粗刚性杆的功能。

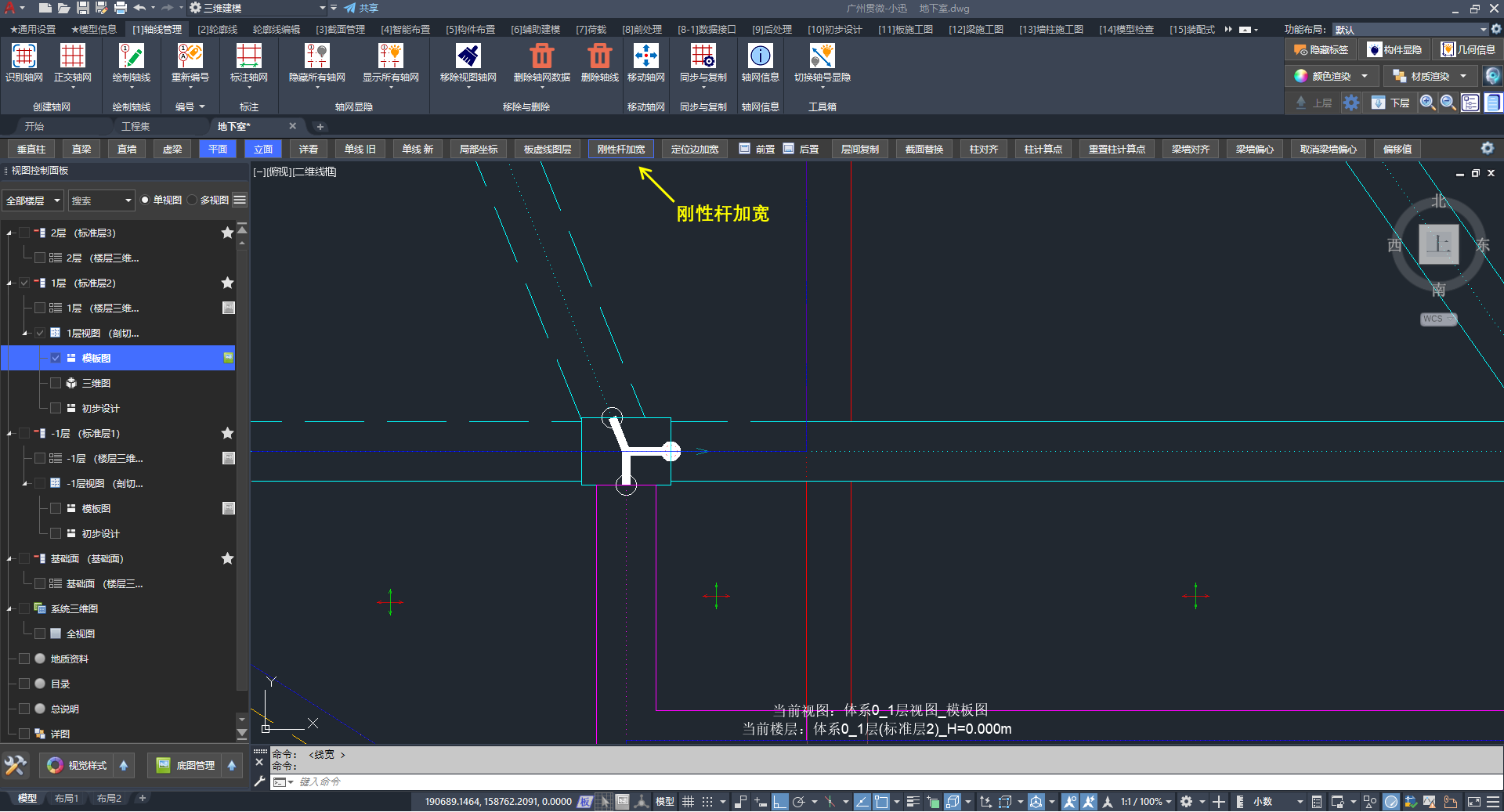

刚性杆的加粗显示
2.3、刚性杆显隐¶

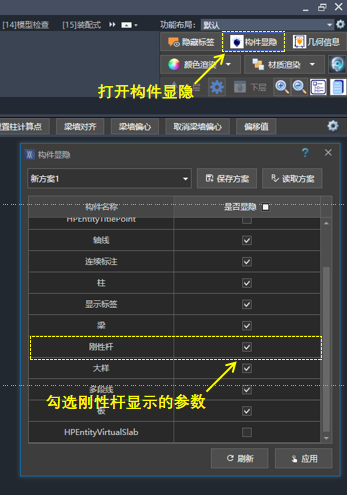

在“构件显隐”中可控制刚性杆的显示状态。
在模型中显示刚性杆

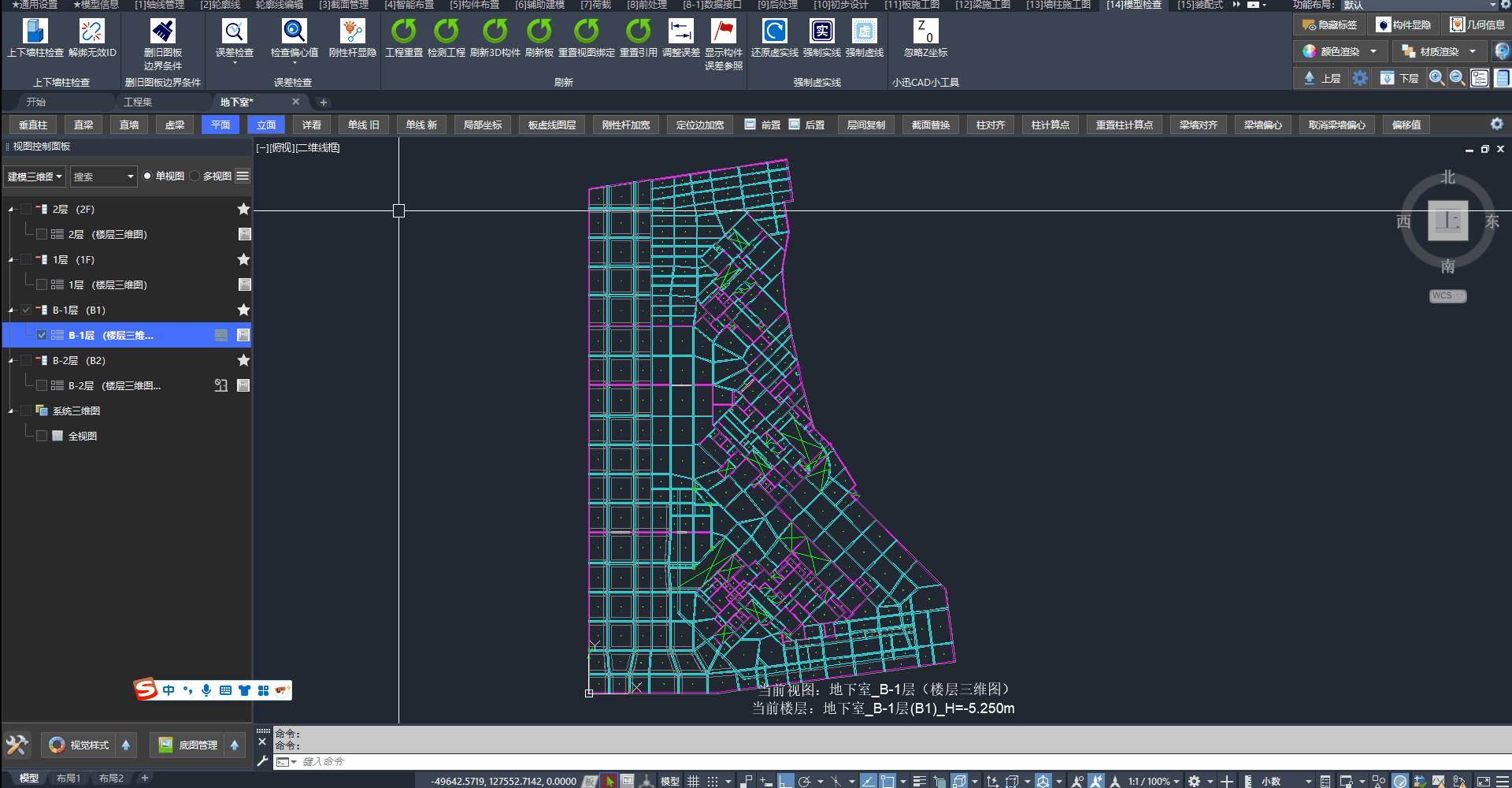

在默认情况下当用户缩小视图比例后，刚性杆将自动隐藏。
如果用户希望一直看到刚性杆，则可通过“刚性杆显隐”功能进行设置。
参数设置为1000表示：视图比例缩小1000倍后仍显示刚性杆
三、构件连接¶
小迅能够实现“正向的”三维设计，本质原因是：
用户在构建真实三维模型时，同步构建模型的有限元信息，进而自动生成对应的计算模型。
3.1、初始设定¶
我们以下图模型为简单的示例，以此说明小迅初始的设定：
- 梁墙：计算线同对齐边
- 柱：计算点同对齐点
- 刚性杆截面：199*199
- 导模总参参数默认勾选✔️刚性杆截面同共线梁

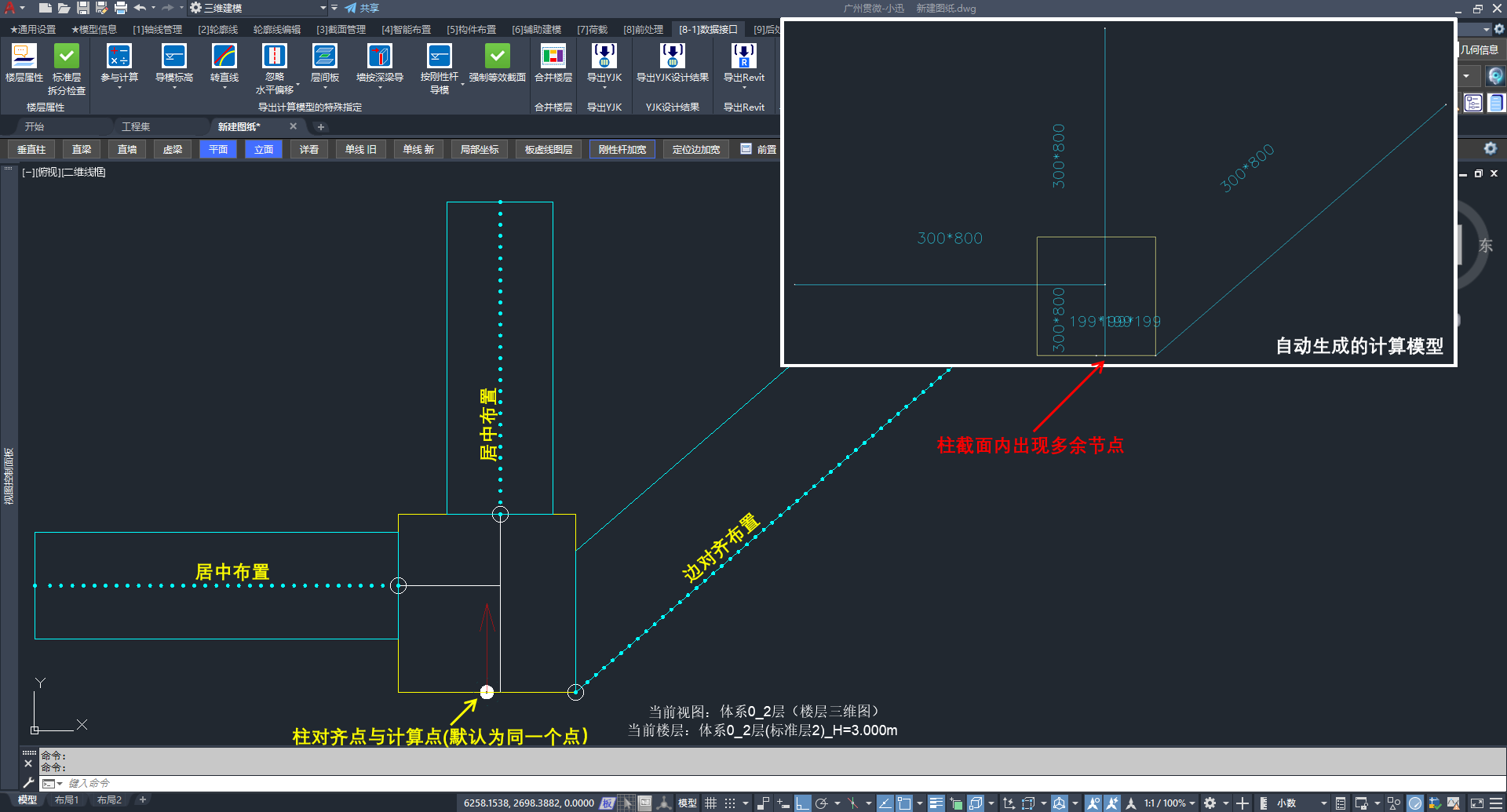

构件连接的简单示例
用户可下载图中的实例项目：
👉点击下载：FEA简单实例.zip
👉点击查看：如何导入工程
3.2、细化模型¶
很显然，初始设定并不一定能满足每一个场景下的计算需求。
所以，我们会在生成计算模型前进行FEA信息的细化工作。
这样既能保证真实三维模型的正确，又能让计算模型更合理。

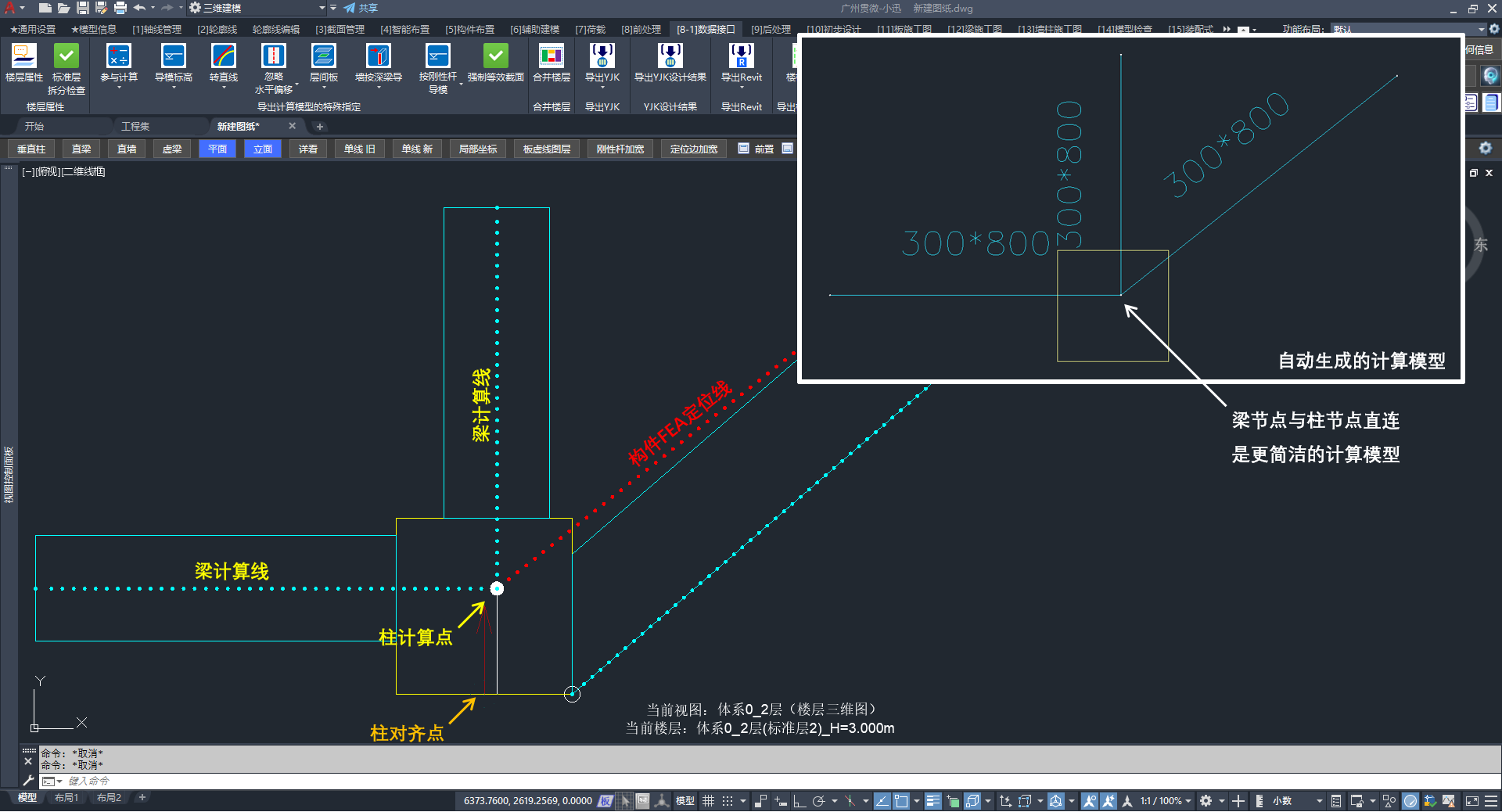

让梁墙计算线经过柱计算点，是更符合工程师概念的计算设定。
3.3、管理构件FEA¶
如何更好地管理构件FEA信息也是用户在实践中不断掌握的技能之一。
接下来，我们将详细介绍设置构件FEA信息的功能：
| 类型 | 功能 | 优势 | 局限性 |
|---|---|---|---|
| 自动 | 轴线FEA | 计算线自动吸附轴线 | 轴线需与构件平行且在构件宽度范围内 |
| 手动 | 设置偏心 | 可批量设置构件偏心 | 不可超出构件范围，且复杂场景下仍会出现刚性杆 |
| 手动 | FEA定位线 | 完全自由的设置方式 | 构件被打断时，需要逐段设置 |
轴线FEA¶
我们仍以上文中的模型为例，并增加了两条轴线：
- 在轴线的属性面板中勾选轴线FEA属性（轴线颜色呈紫色）
- 刷新3D构件
- 移动构件后，计算点、计算线仍自动吸附在轴线

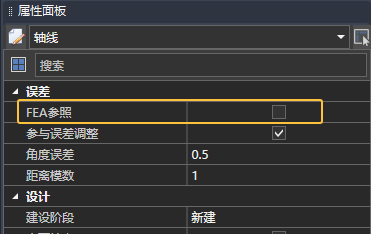

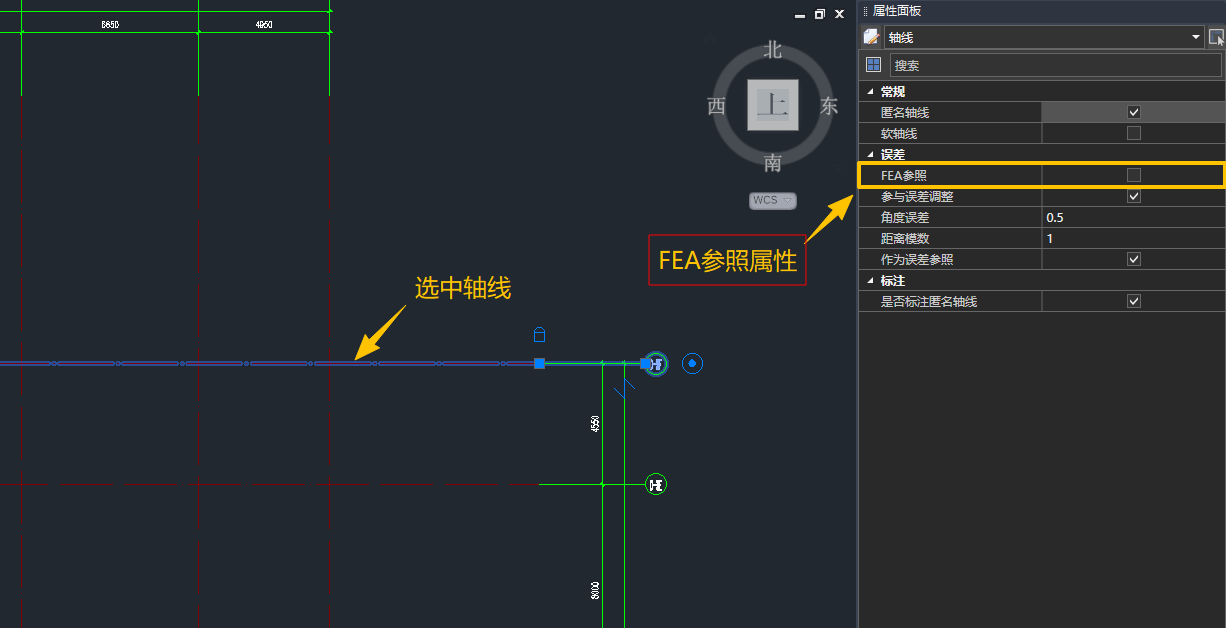

轴线属性面板中的FEA参数属性

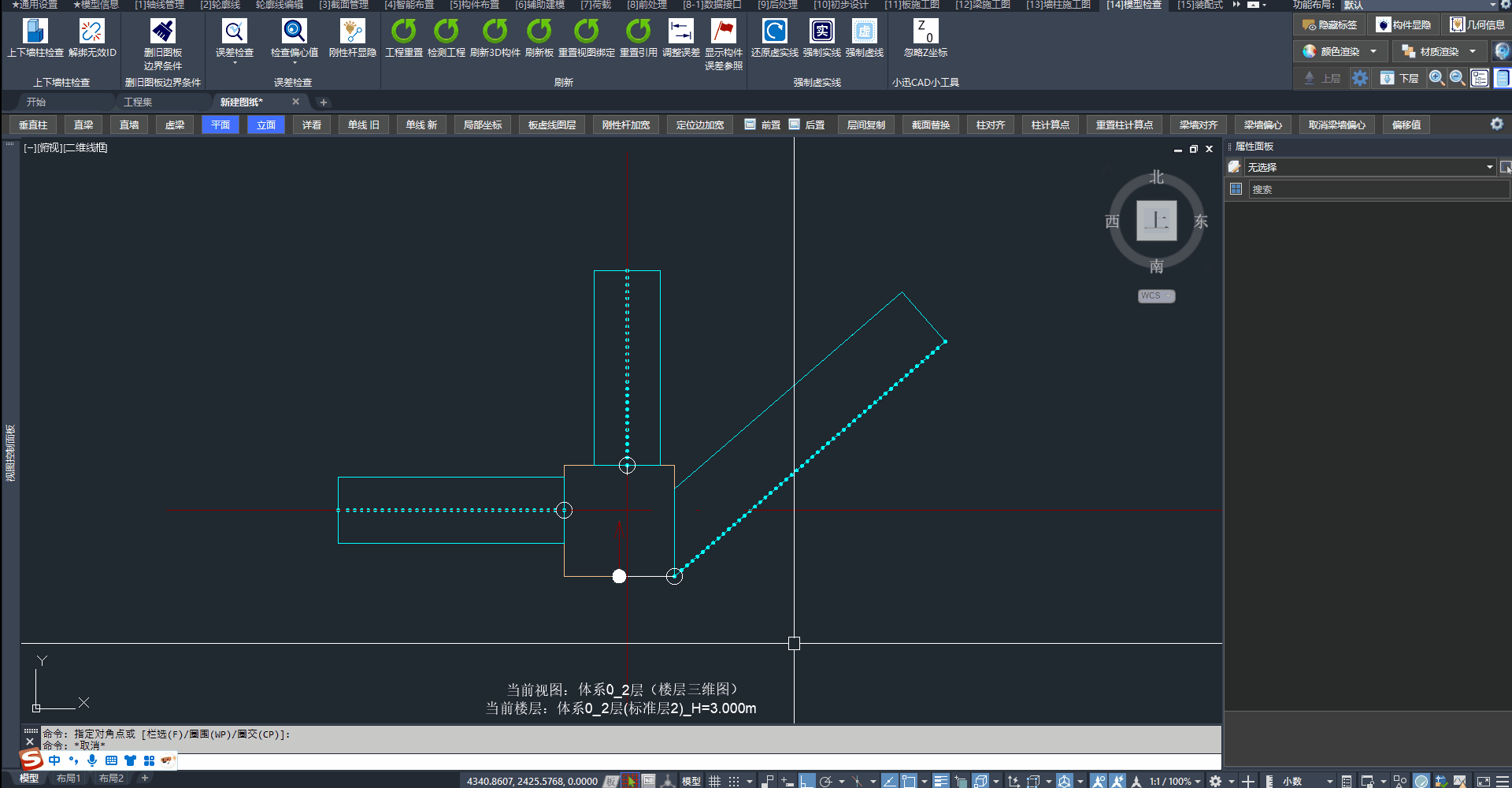

设置轴线FEA属性后，构件的计算线将自动吸附在轴线
设置偏心¶
设置构件偏心主要通过以下两个功能：
- 设置柱计算点
- 设置梁墙偏心
在实际工程中，如何设置偏心需要具体场景具体分析。
我们仍以上文中的模型为例，提供两种常见的思考路径：
思路1：先考虑竖向构件，再考虑水平构件
- 考虑到竖向构件截面变化的情况，我们以最小截面的中心点作为柱串的计算点
- 在全视图中设置柱串的计算点
- 再批量设置梁的偏心 --> 出现超出构件范围提示，选择否 --> 单独设置斜梁偏心
- 由于斜梁的计算线未经过计算点，故出现刚性杆

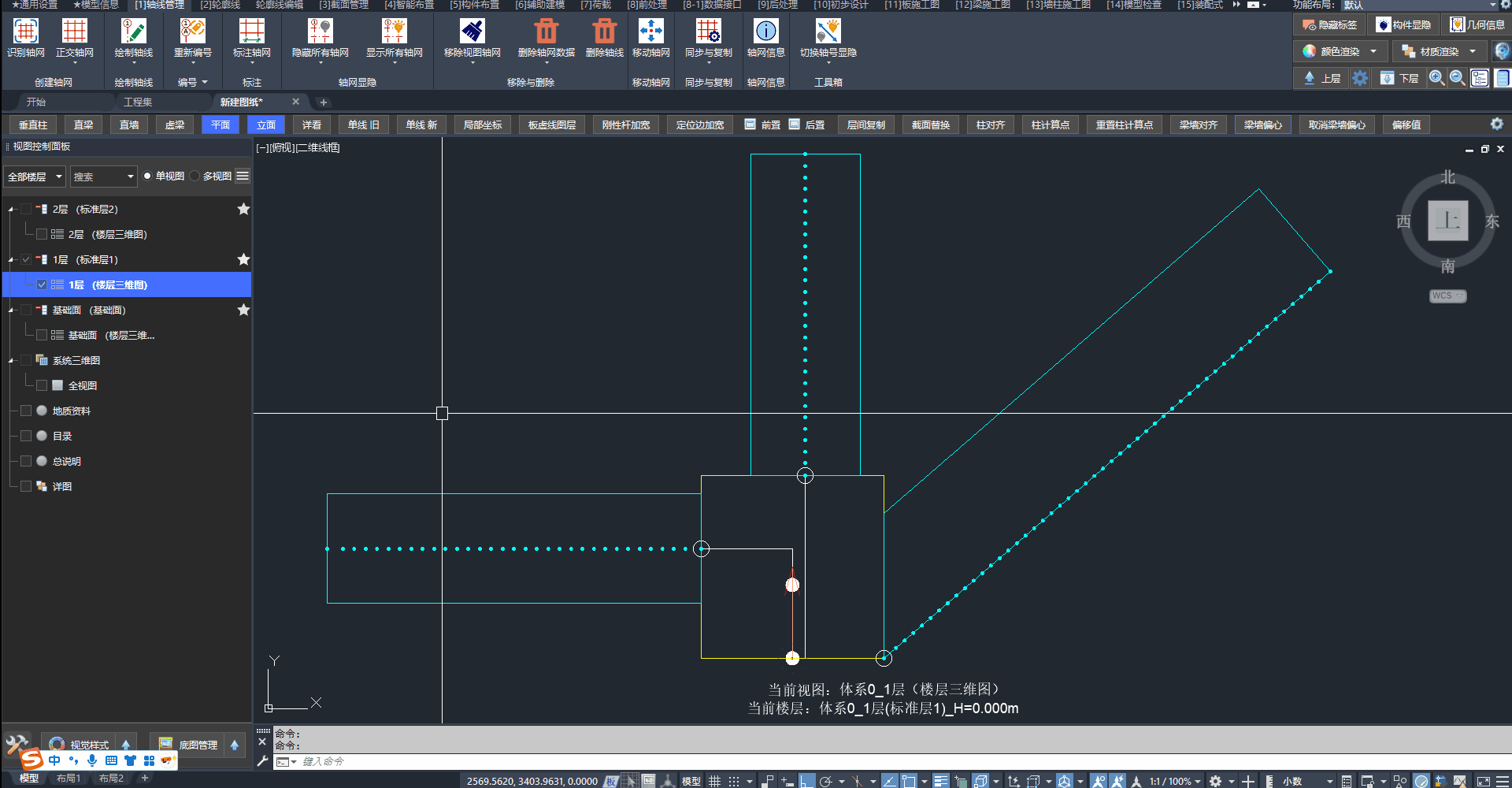

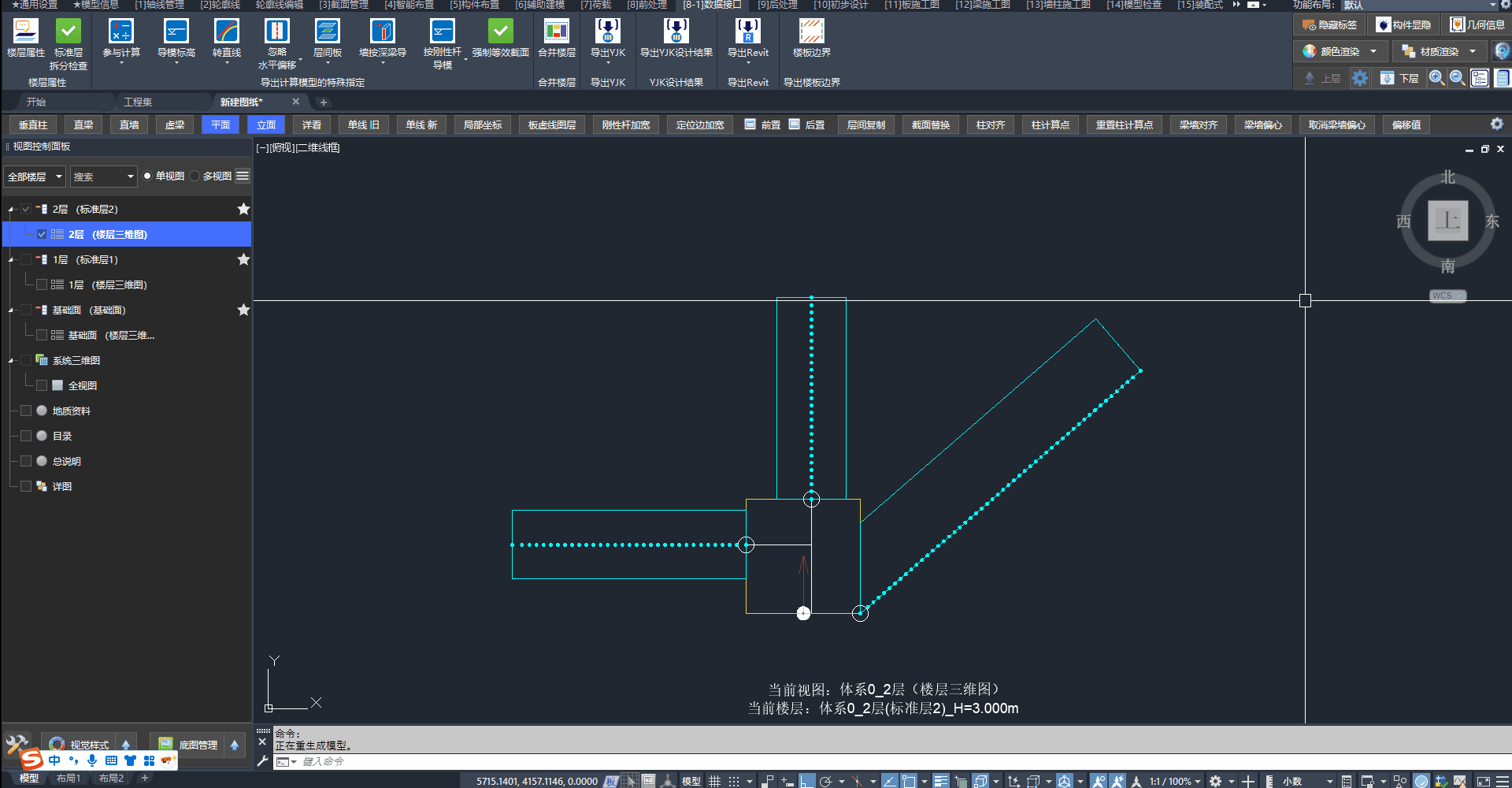

先设置柱计算点，再调整梁计算线
关联Q&A：
为什么不可设置梁墙偏心超过截面宽度：👉点击查看文档
思路2：先考虑梁墙构件，再考虑柱构件
由上文可知，当设置梁墙偏心受限时，可先设置受限的构件：
- 设置斜梁的上边线作为计算线
- 确定柱计算点
- 最后设置其余梁构件的计算线
先设置梁计算线，再调整其余构件FEA信息
构件FEA定位线¶
在思路1的场景中，斜梁上边线无法经过柱的计算点。
所以我们可采用更自由的“构件FEA定位线”来设置梁的计算线：

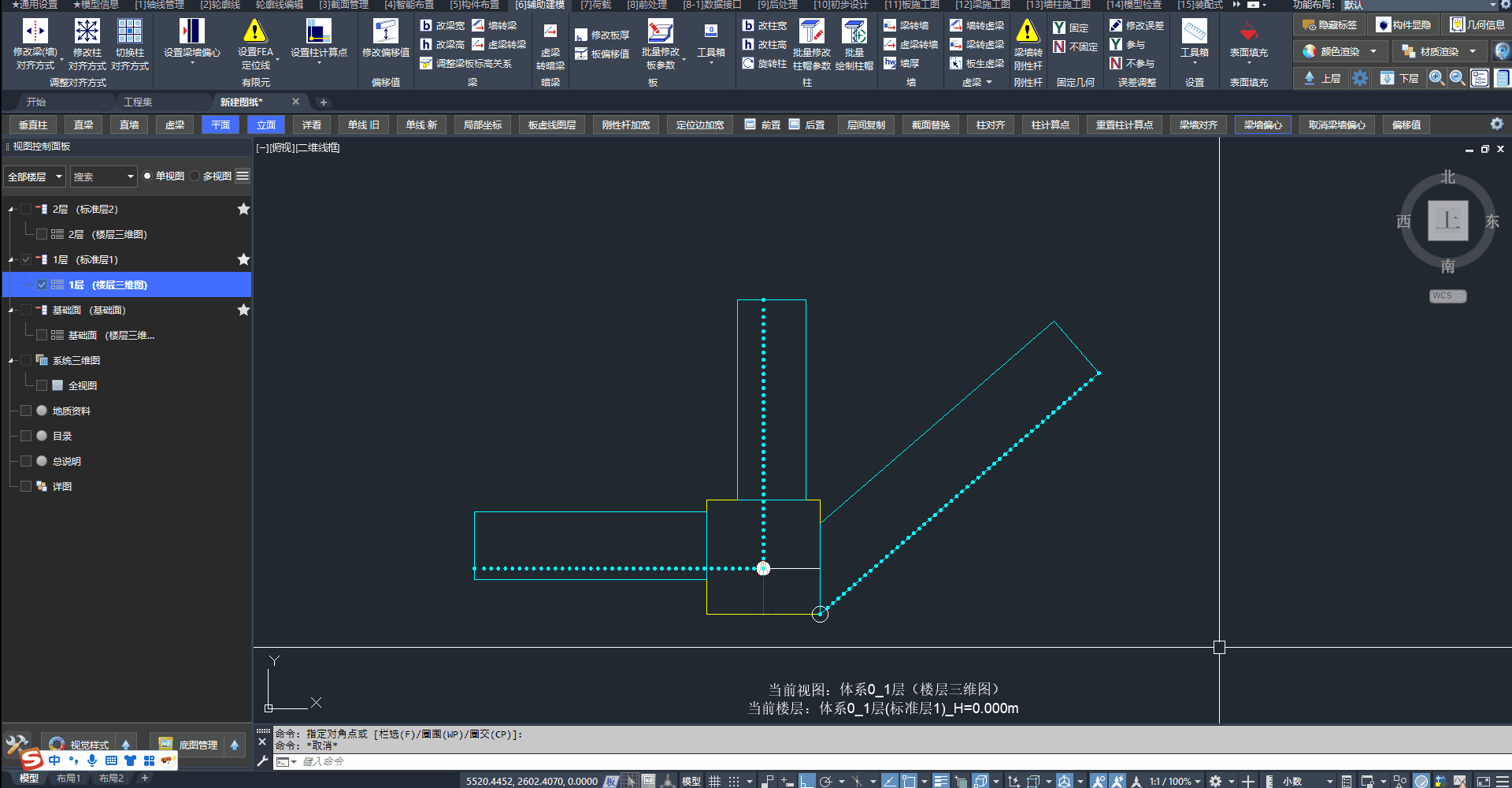

点击按钮 --> 选择单个构件 --> 绘制直线作为构件的计算线
设置构件的FEA定位线
四、推荐的建模方式¶
4.1、思路¶
相较于常规计算软件，小迅模型新增了对齐方式的功能概念。
这一特性时常让初学者陷入纠结，反而降低了建模效率。
实践中发现：若建模过程中考虑因素过多，会大幅增加操作复杂度。
因此，我们建议用户采用 “先几何建模，后计算设置” 的思路开展工作：
同时，我们提供了以下几种建模思路，供用户按需参考：
| 建模思路 | 适用场景 |
|---|---|
| 思路1：布置时就确定好对齐方式 --> 导模前再设置FEA | 适用于建筑条件明确的情形 |
| 思路2：任意布置 --> 批量设置居中方式： --> 逐步细化对齐方式与FEA | 符合剪力墙结构的建模习惯 |
4.2、框架结构¶
在明确的建筑条件下（例如：角柱、边柱、核心筒）时：
- 布置构件时即确定对齐方式
- 利用轴线FEA、构件偏心 --> 快速设置构件FEA信息

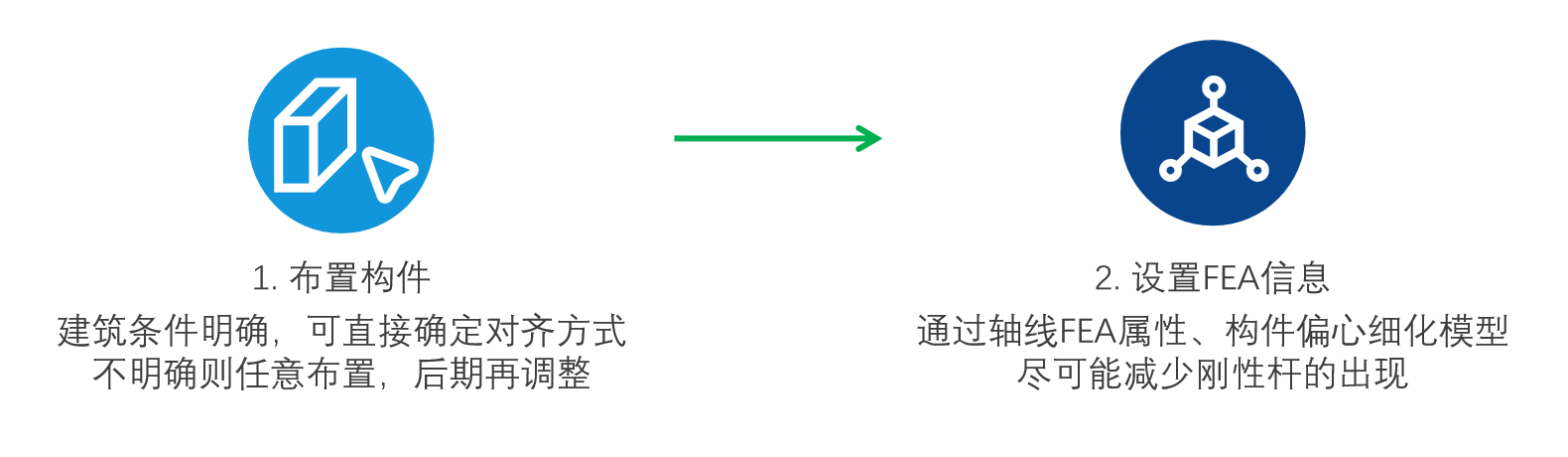

布置时确定对齐方式，然后再设置构件FEA
4.3、剪力墙结构¶
在实践中我们发现：用户对于住宅项目，取200宽梁墙的几何中线作为计算线是常见的选择。
在协同建模中，团队成员可协商统一取200宽的中线作为计算线。

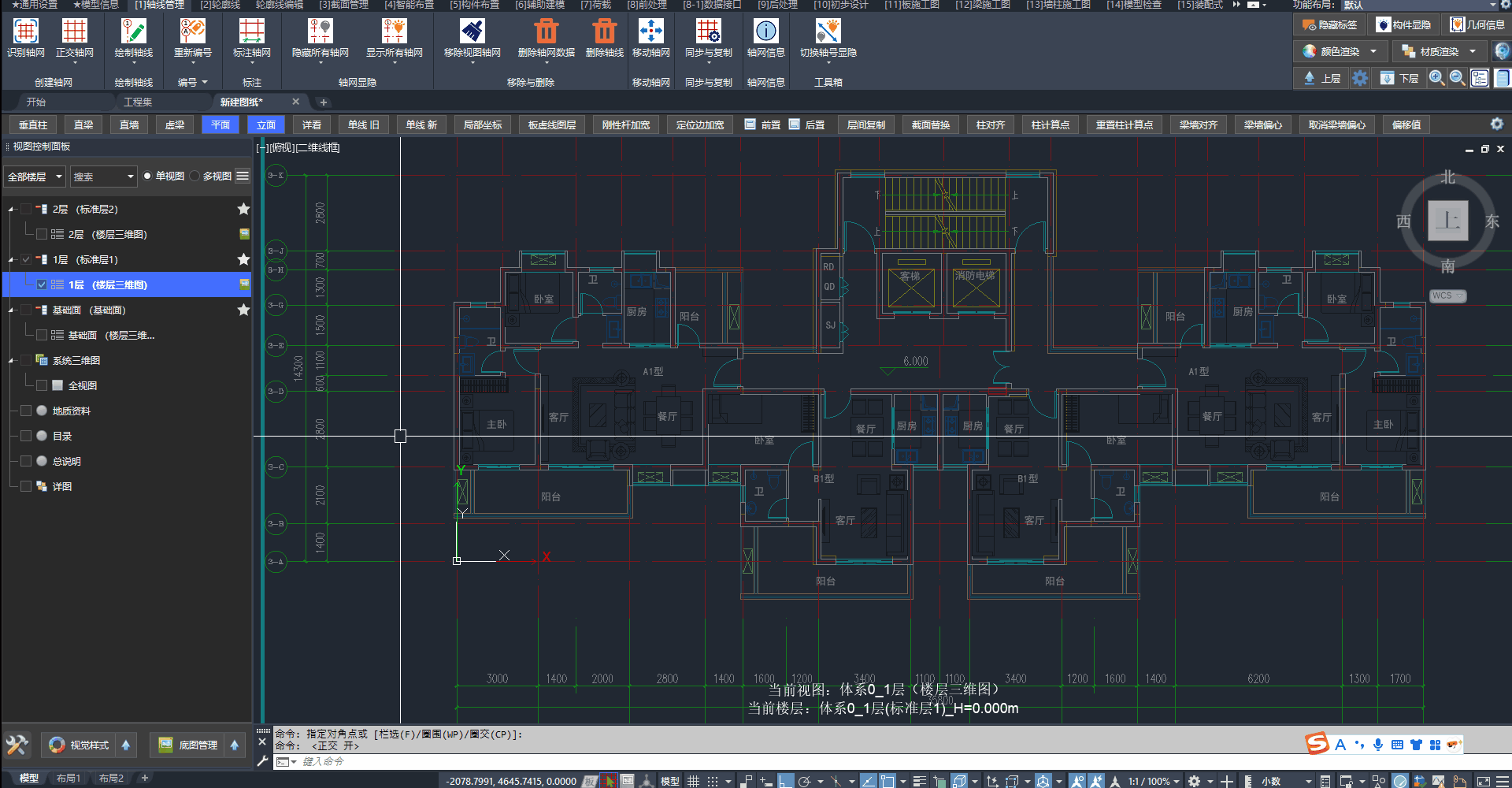

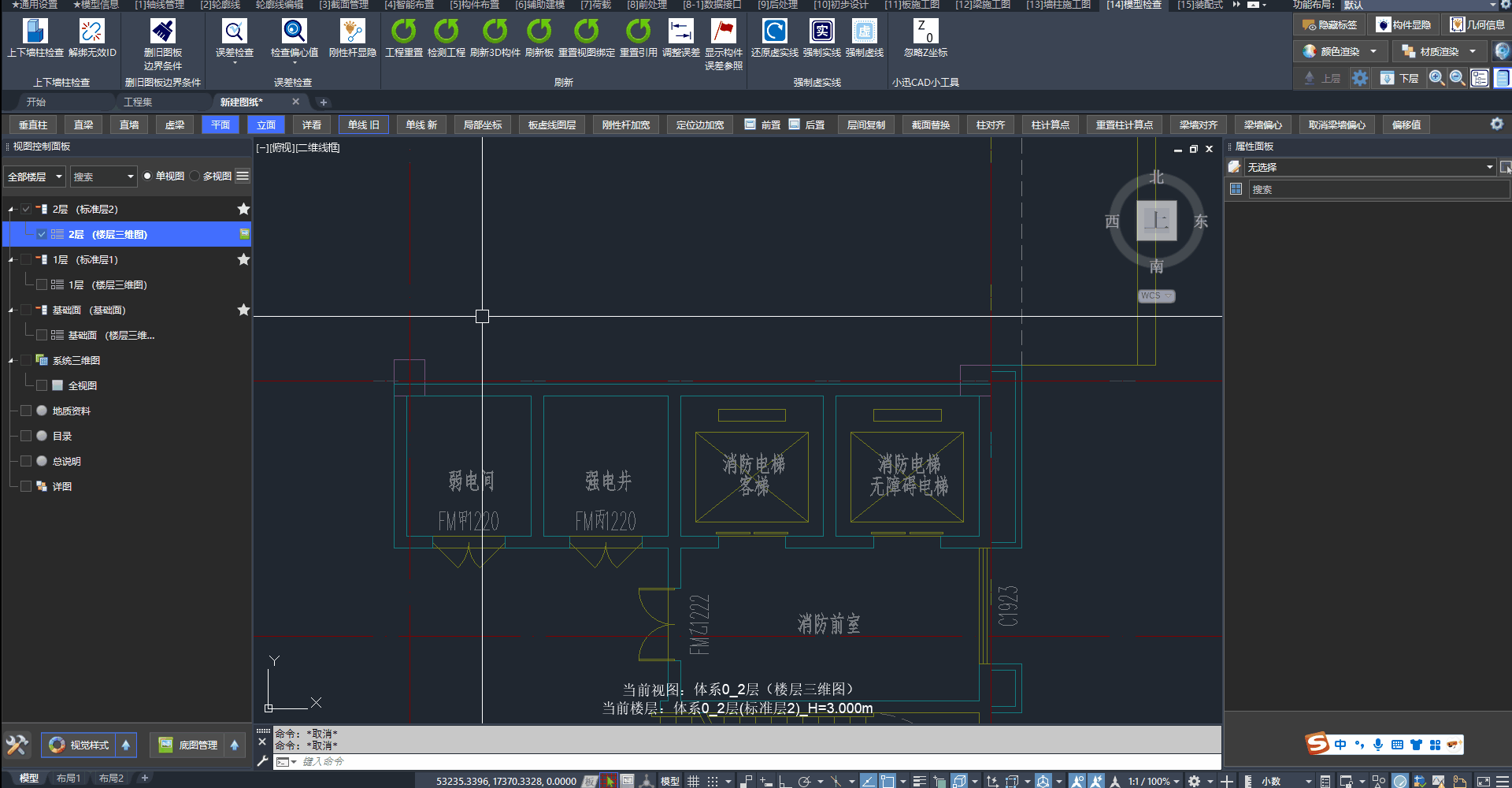

- 第一步：捕捉底图的点，快速构件。

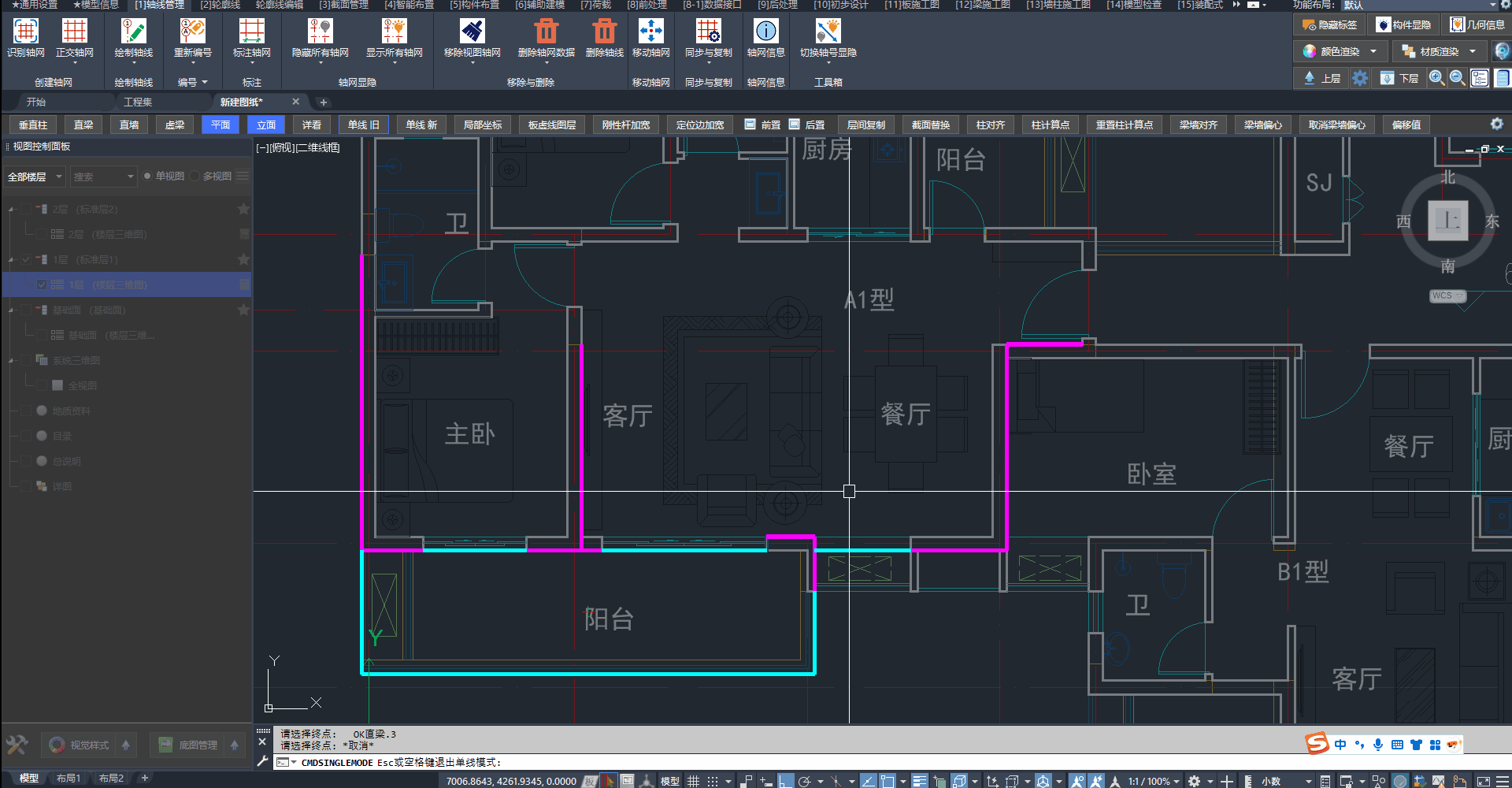

布置时无需关注对齐方式，随意捕捉底图的点，进行快速布置

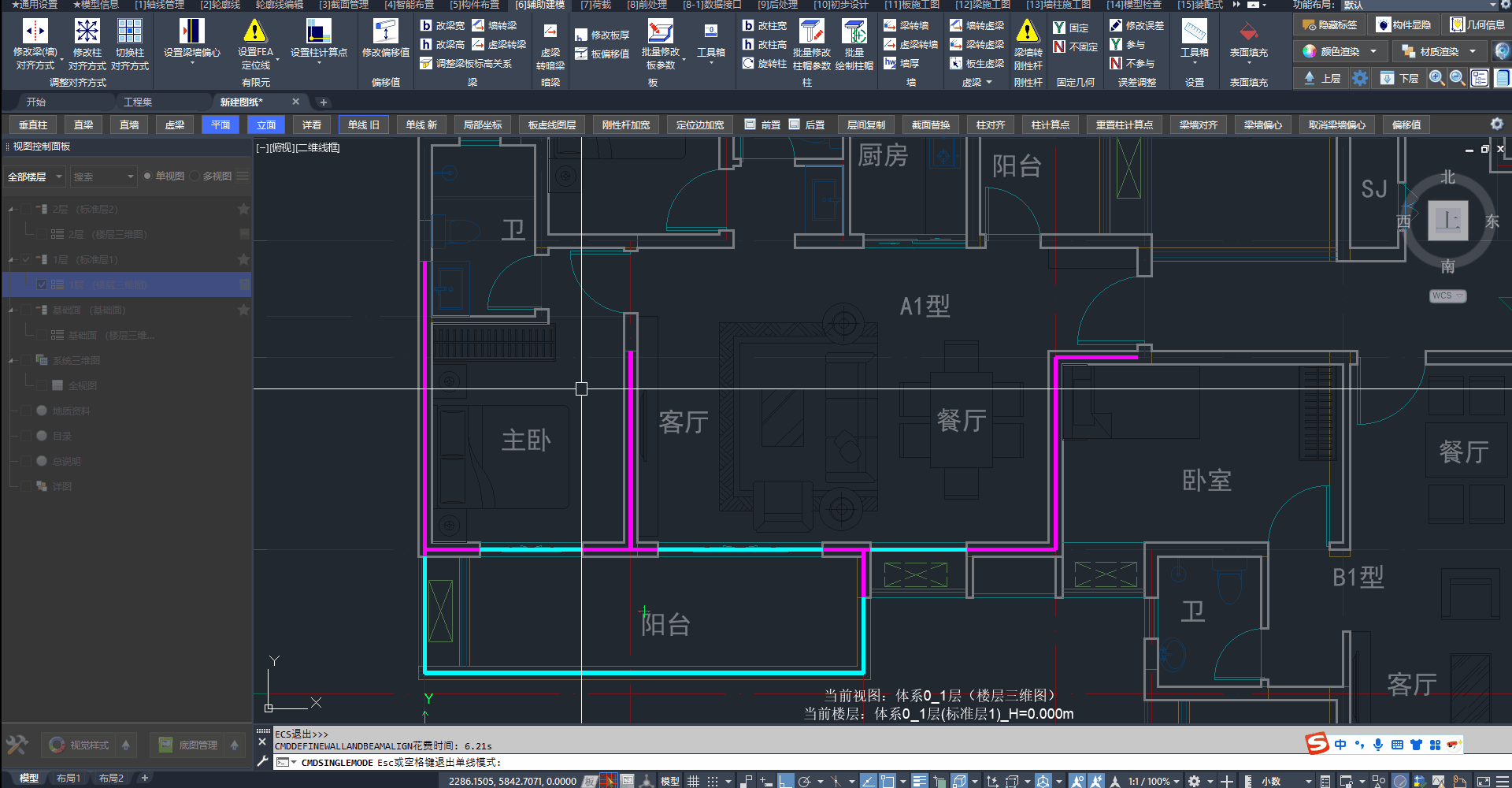

- 第二步：在完成布置后，批量设置居中对齐 --> 计算线同时调整。
批量设置对齐方式时，选择构件后，直接双击右键，切换到居中对齐。
- 第三步：在修改截面前，仅调整对齐方式，保留计算线。
相当于先确定计算线，后确定对齐方式。
📢特别说明：
批量设置对齐方式后，注意检查模型的节点位置。
用户可通过拉伸命令Stretch快速调整。

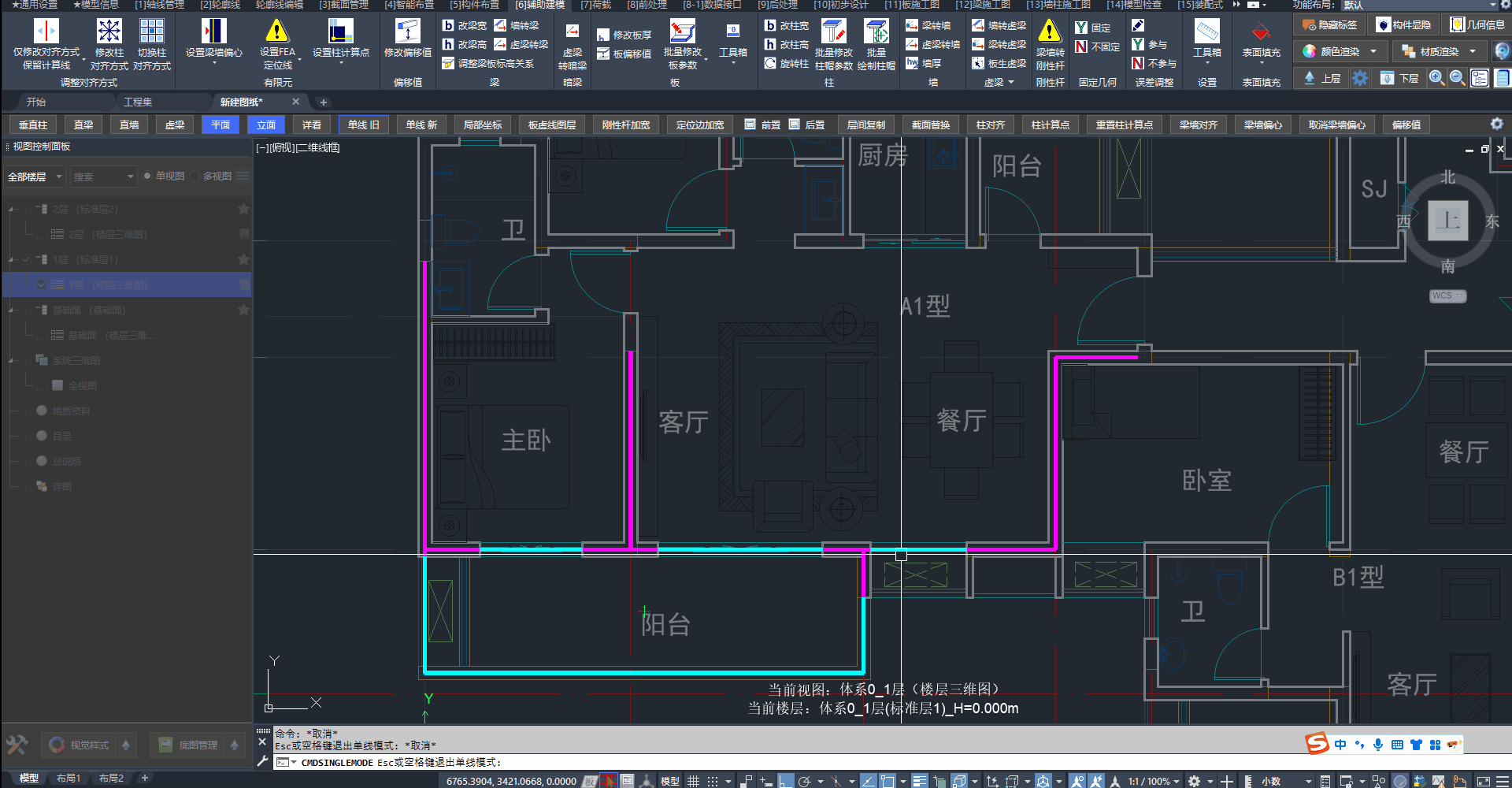

利用拉伸命令快速调整节点位置
五、生成计算模型¶
接下来，我们将介绍与生成计算模型相关的几个重要参数。
5.1、构件不参与计算¶
用户可自主设置，将不需要参与计算的构件排除在计算模型之外。
我们列举了常见的使用场景以及对应的操作方法：
| 使用场景 | 操作方法 |
|---|---|
| 图中表达但不参与计算的构造柱 | 用户可按柱类型大样来进行建模，大样自动不参与计算 |
| 某些跨度很小的梁不参与计算 | 指定构件：不参与计算 |
| 加（改）建项目，需要多模型计算、包络配筋 | 创建专门导模剖切框，并隐藏不参与计算的构件，按视图导模 |
关联Q&A：
- 如何生成生成局部模型：👉点击查看详情
5.2、刚性杆截面同共线梁¶
在小迅模型中，当梁墙计算线未经过柱计算点时会自动创建刚性杆。
为了更贴近用户以往手工建模的方式，我们提供了一个参数：刚性杆可转为梁构件

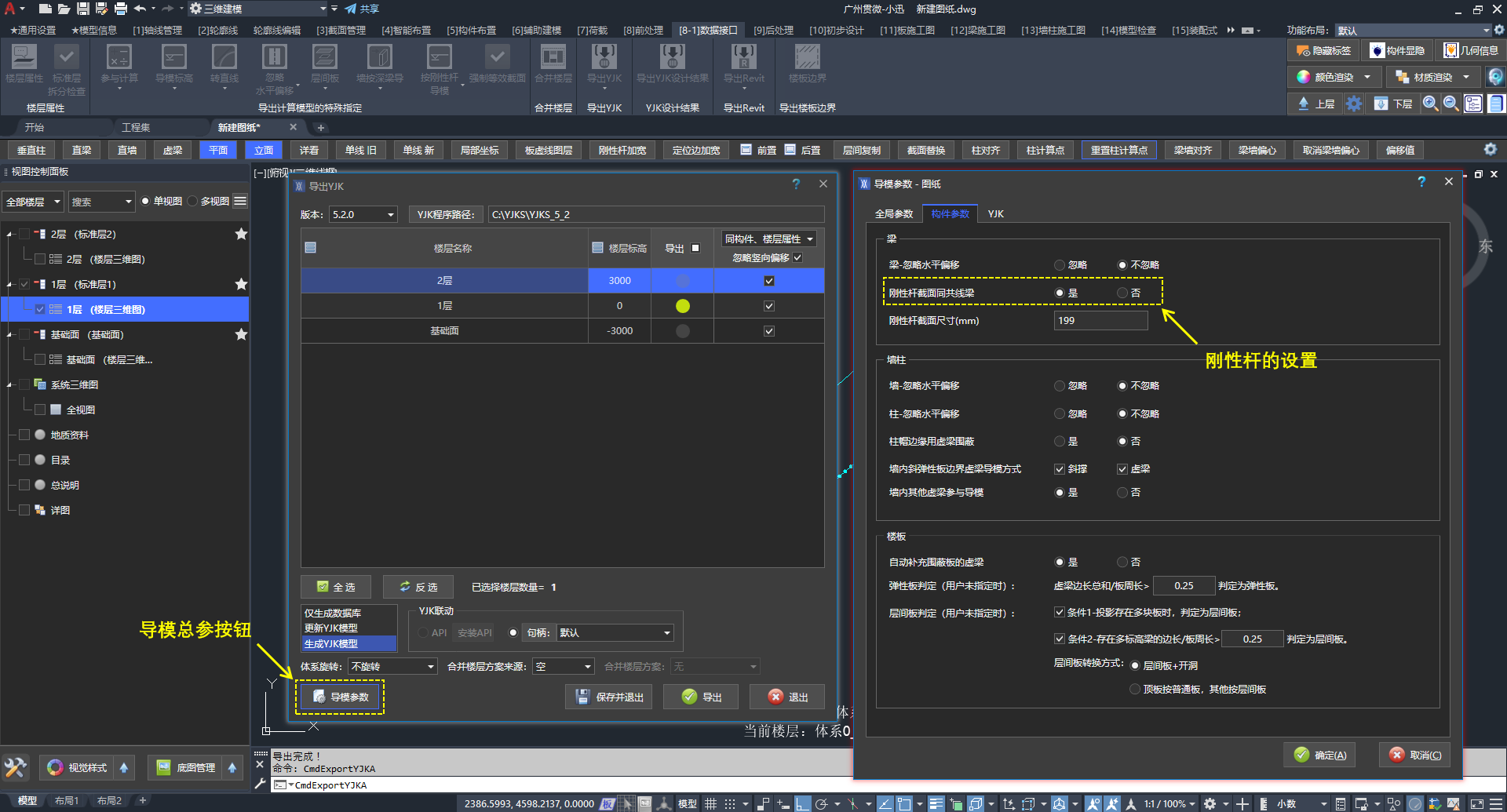

在导模总参界面中的参数设置

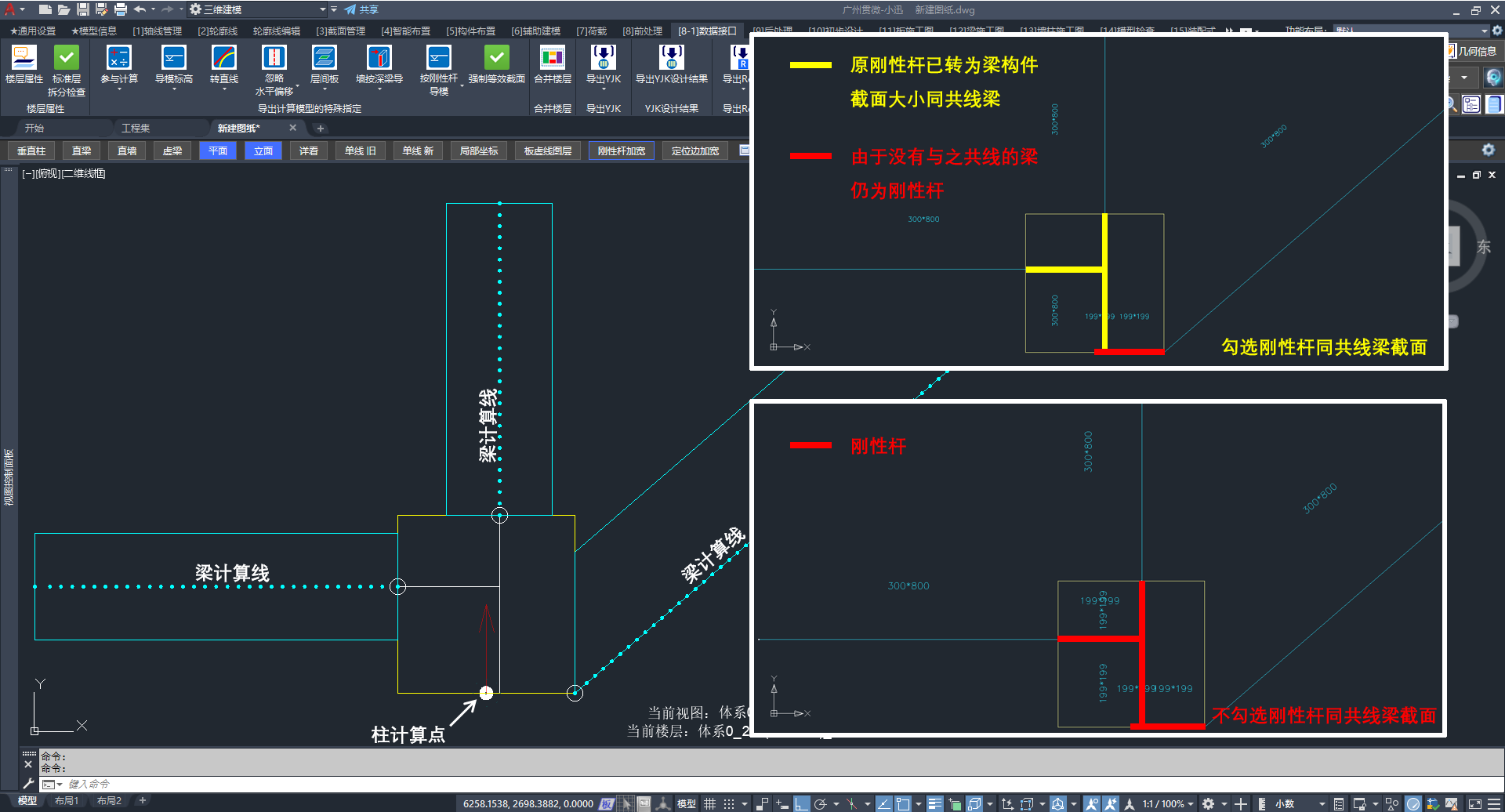

刚性杆截面同共线梁的参数说明
5.3、忽略竖向偏移¶
用户可设置有竖向偏移的构件在计算模型中是否平楼面。
| 使用场景 | 操作方法 |
|---|---|
| 构件级的设置 | 指定构件的导模标高 |
| 楼层级的设置 | 按楼层导模，并在列表中选择是否忽略标高 |
| 工程级的设置 | 在导模总参界面中进行设置（如下图） |

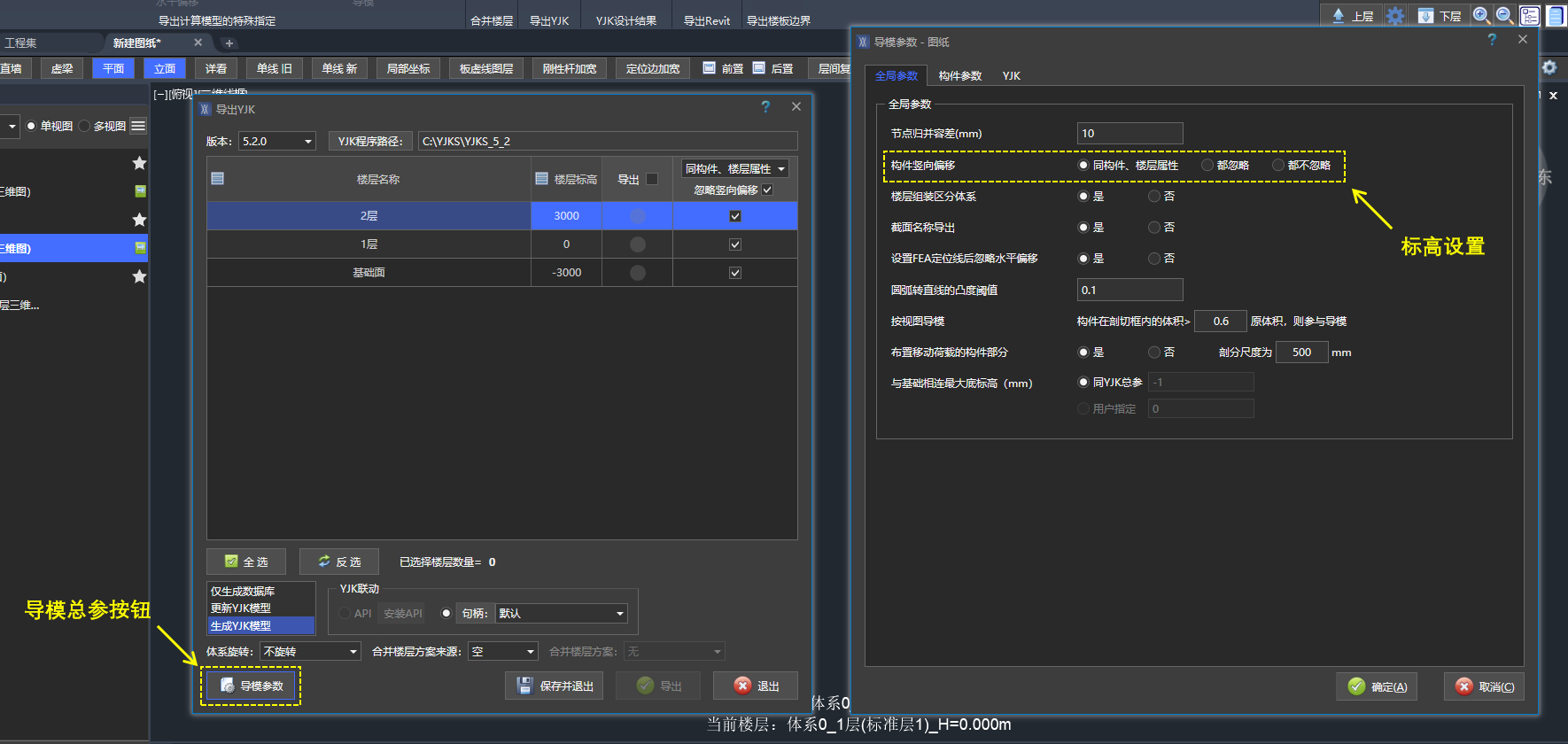

导模总参界面中忽略竖向偏移的设置
5.4、忽略偏心值¶
用户可设置构件的偏心值是否带入计算模型中。
| 使用场景 | 操作方法 |
|---|---|
| 构件级的设置 | 指定构件：忽略水平偏心 |
| 工程级的设置 | 在导模总参界面中进行设置（如下图） |

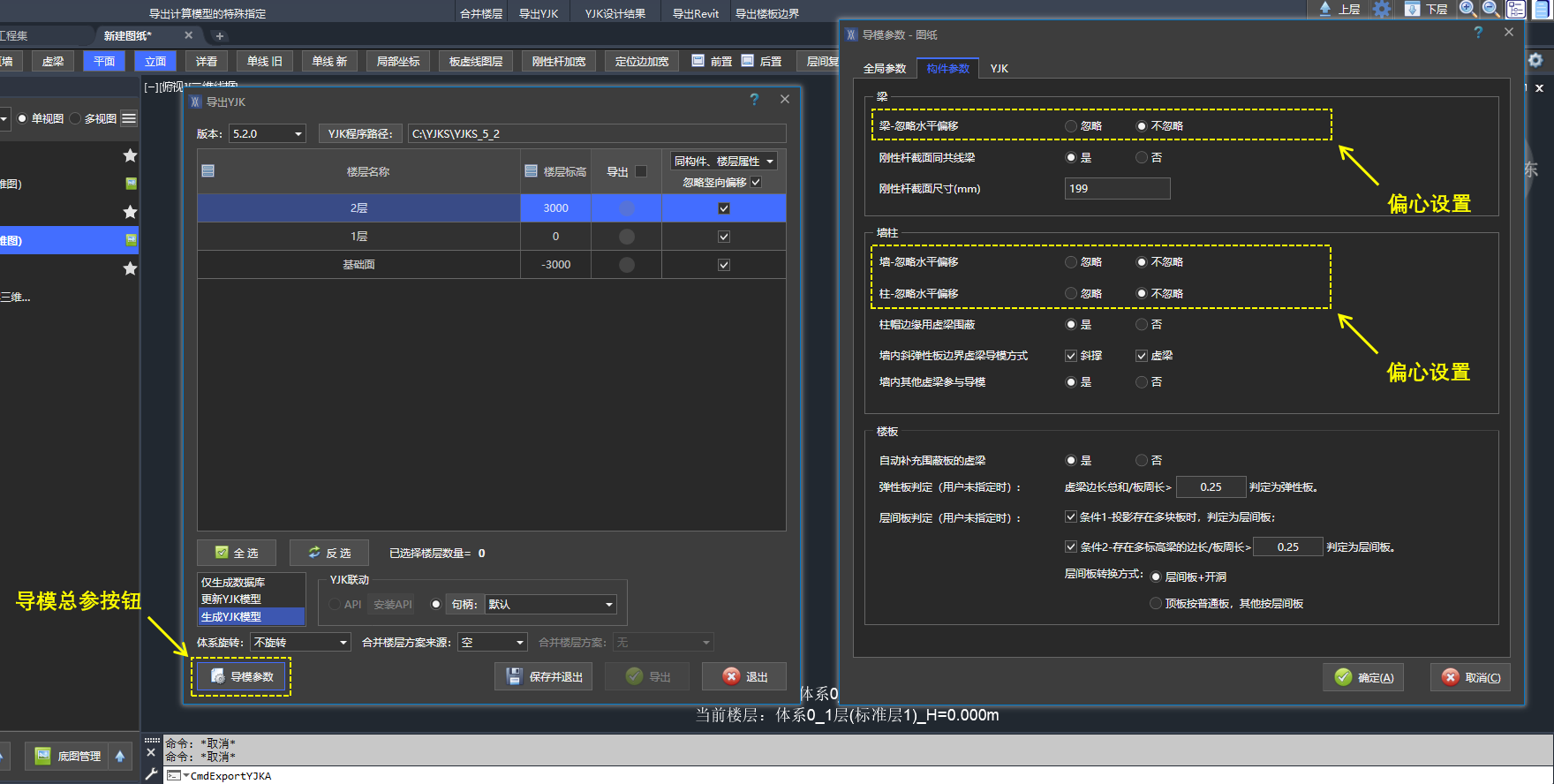

导模总参界面中忽略偏心的设置
5.5、合并楼层¶
用户可将小迅模型中的不同楼层进行合并，成为计算模型中的一个标准层。
六、相关视频¶
与计算相关的视频汇总如下：
| 分类 | 标题 | 摘要 |
|---|---|---|
| 热门Q&A | 导出的计算模型有问题？ | “柱悬空或重叠”的处理以及如何管理FEA信息 |
| 热门Q&A | 与计算相关的建模要点 | 解答住宅模型导入YJK无法计算的问题 |
| 住宅建模 | 讲解模型检查 | 住宅项目（剪力墙结构）导模前的模型检查要点 |
| 小迅课堂 | 小迅与YJK的丝滑兼容（一） | 如何生成一个简洁合理的计算模型 |
| 小迅课堂 | 小迅与YJK的丝滑兼容（二） | 同上 |
| 老黄直播 | 柱计算点 | 柱计算点的设置逻辑 |
| 老黄直播 | 真实模型与分析模型 | 高质量的真实模型可以诱导出各种需求的分析模型 |
| 老黄直播 | 构件偏心 | 构件偏心的合理运用以适应当前计算软件的局限性 |
| 老黄直播 | 设置偏心 | 设置偏心避免距离很小的节点 |
| 老黄直播 | 轴线FEA | 轴线FEA在实际工程中的运用 |
| 老黄杂谈 | 小迅疑问之刚性杆 | 系列长视频，适合刨根问底的用户 |
| 老黄杂谈 | 刚性杆引发的血案 | 系列长视频，适合刨根问底的用户 |
更新日期：2025年12月23日
