5.导模与计算相关¶
大纲¶
一、特殊指定¶
1.1、与计算软件的统一¶
问：连梁、点铰这些特殊指定，在小迅或者计算软件中设置后，是否匹配过就能保持统一性❓
答：是的。小迅始终维护着小迅模型与计算模型的统一：
- 情形 1：在小迅设置，自动生成的计算模型中必定存在这些信息。
- 情形 2：在计算模型中设置，当计算模型数据库匹配回小迅后，小迅会自动保存这些信息。
1.2、特殊指定分组¶
问：同一标准层想分开楼层定义特殊构件，例如：部分楼层想点铰、部分不想，可以吗❓
答：可以。小迅支持标准层有不同的特殊指定，并在导入计算软件时自动拆分标准层。

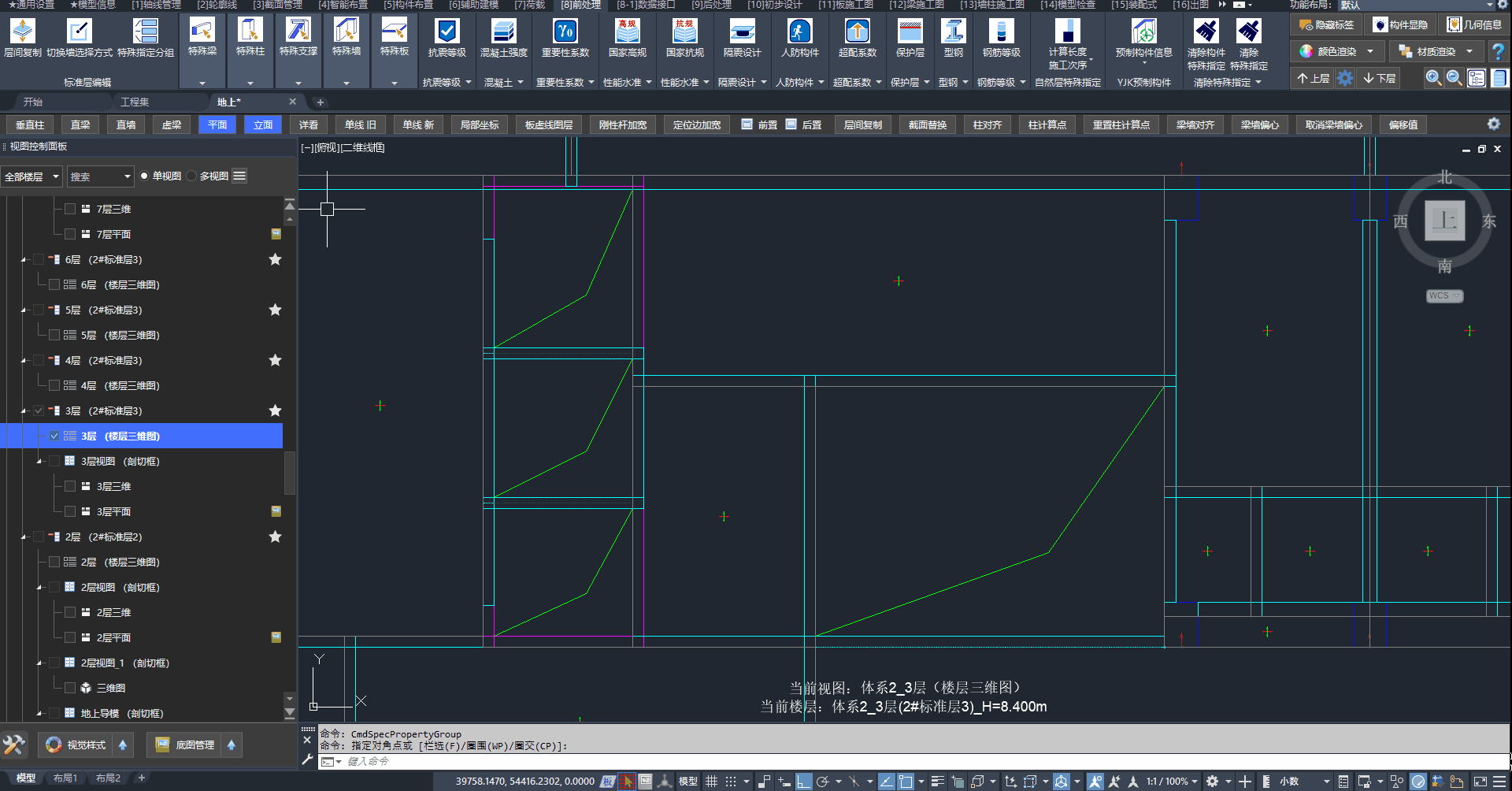

操作步骤：
- 在「前处理」面板中，点击「特殊指定分组」按钮
- 修改分组数值
- 在对应楼层修改特殊指定
特殊指定分组可实现同一标准层的不同楼层具有不一样的点铰信息。
二、导模参数¶

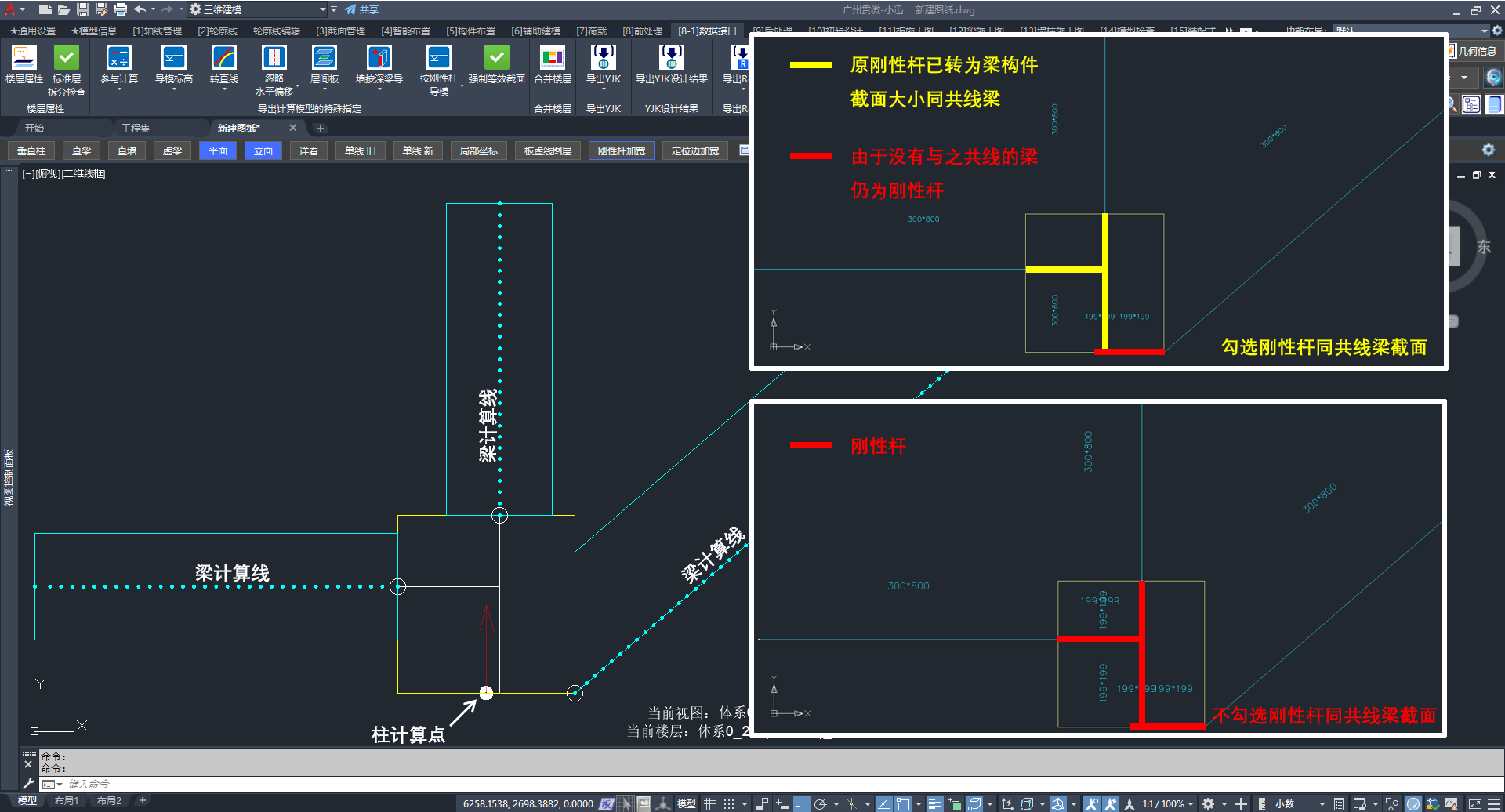

2.1、刚性杆截面同共线梁¶
问：“刚性杆截面同共线梁”是什么意思❓
答：当刚性杆存在与之共线的梁构件时，在生成的计算模型中，刚性杆可转为梁构件。
刚性杆截面同共线梁的参数说明
2.2、忽略水平偏移¶
问：“忽略水平偏移”是什么意思❓
答：用户可设置构件在自动生成的计算模型中：是否忽略偏心值。
模型层级设置：导模总参界面。
构件层级设置：使用特殊指定功能。
模型层级设置：在导模界面设置是否“忽略水平偏移”。

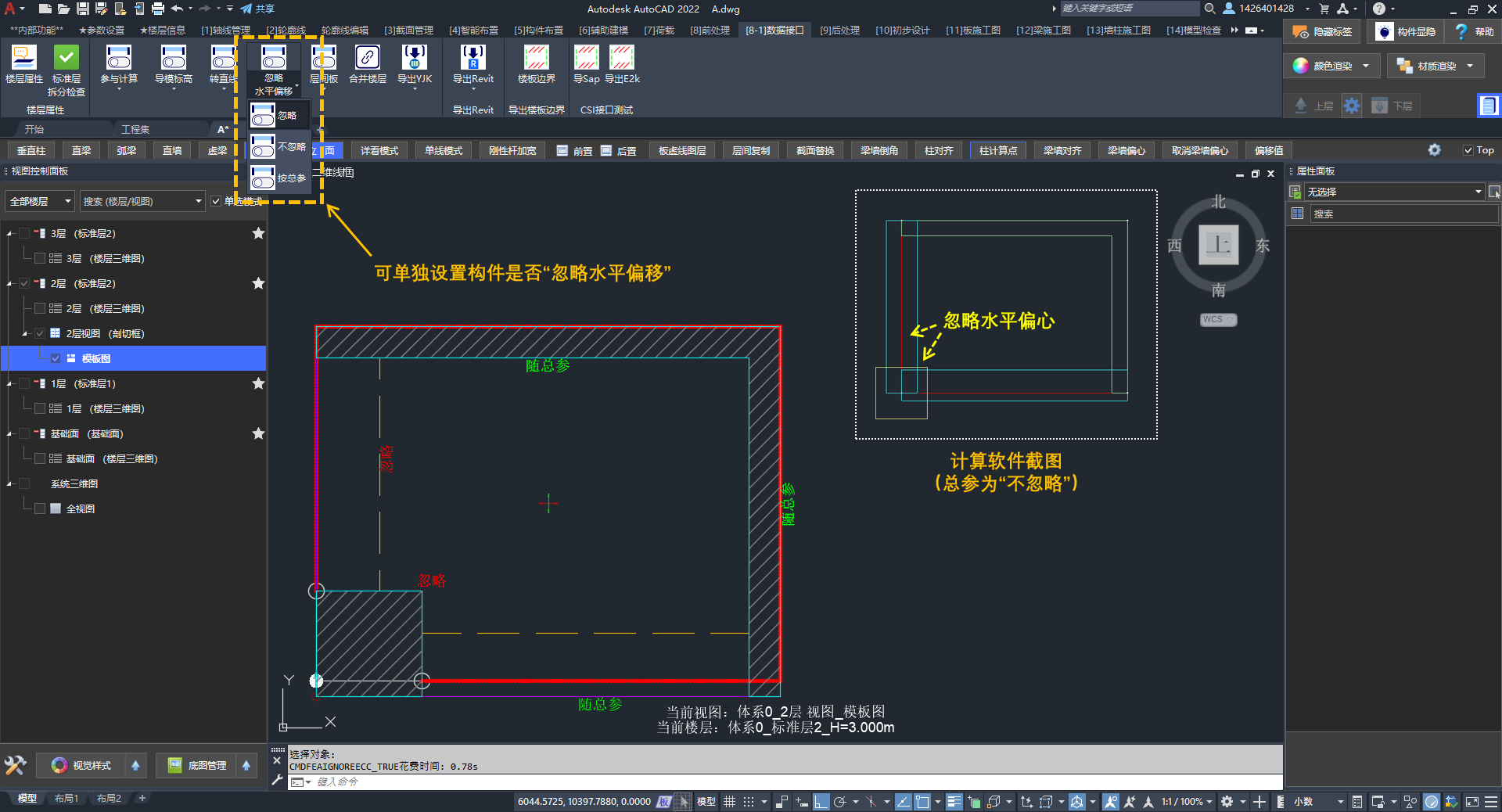

构件层级设置：单独设置构件是否“忽略水平偏移”。
2.3、层间板的判定¶
问：导模总参数界面中"板：层间板的判定边总长比板周长阈值"的解释❓
答：当在板围蔽构件的网格中存在不同的标高时，软件会判断是否需要按层间板生成计算模型。
当“判定边总长与目标板周长的比值＞用户设置值”时，将自动按层间板导入计算软件。

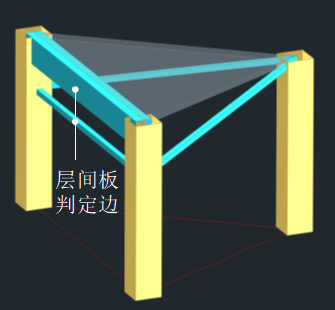

层间板判定边的示意图
定位为层间板后，将保证楼板标高的正确。
2.4、弹性板的判定¶
问：导模总参数界面中"板：楼板转弹性板的虚梁总长比板周长阈值"的解释❓
答：在挑板等建模场景中常通过虚梁围蔽生成板。为保证正确的传力路径，需将板定义为弹性板。
在板围蔽空间中，当“虚梁总长与目标板周长的比值＞用户设置值”时，自动将板定义为弹性板。

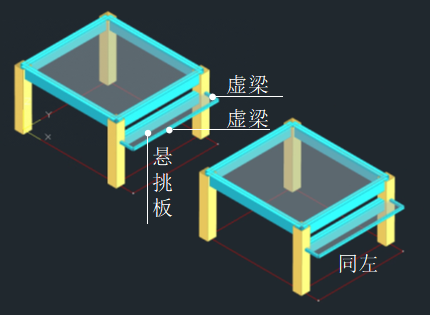

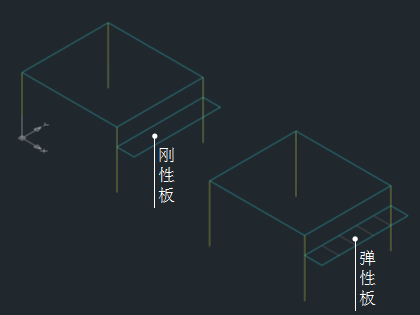

刚性板与弹性板示意图（1）
刚性板与弹性板示意图（2）
2.5、刚性杆的处理¶
问：导模总参数界面中"刚性杆截面同共线梁"的解释❓

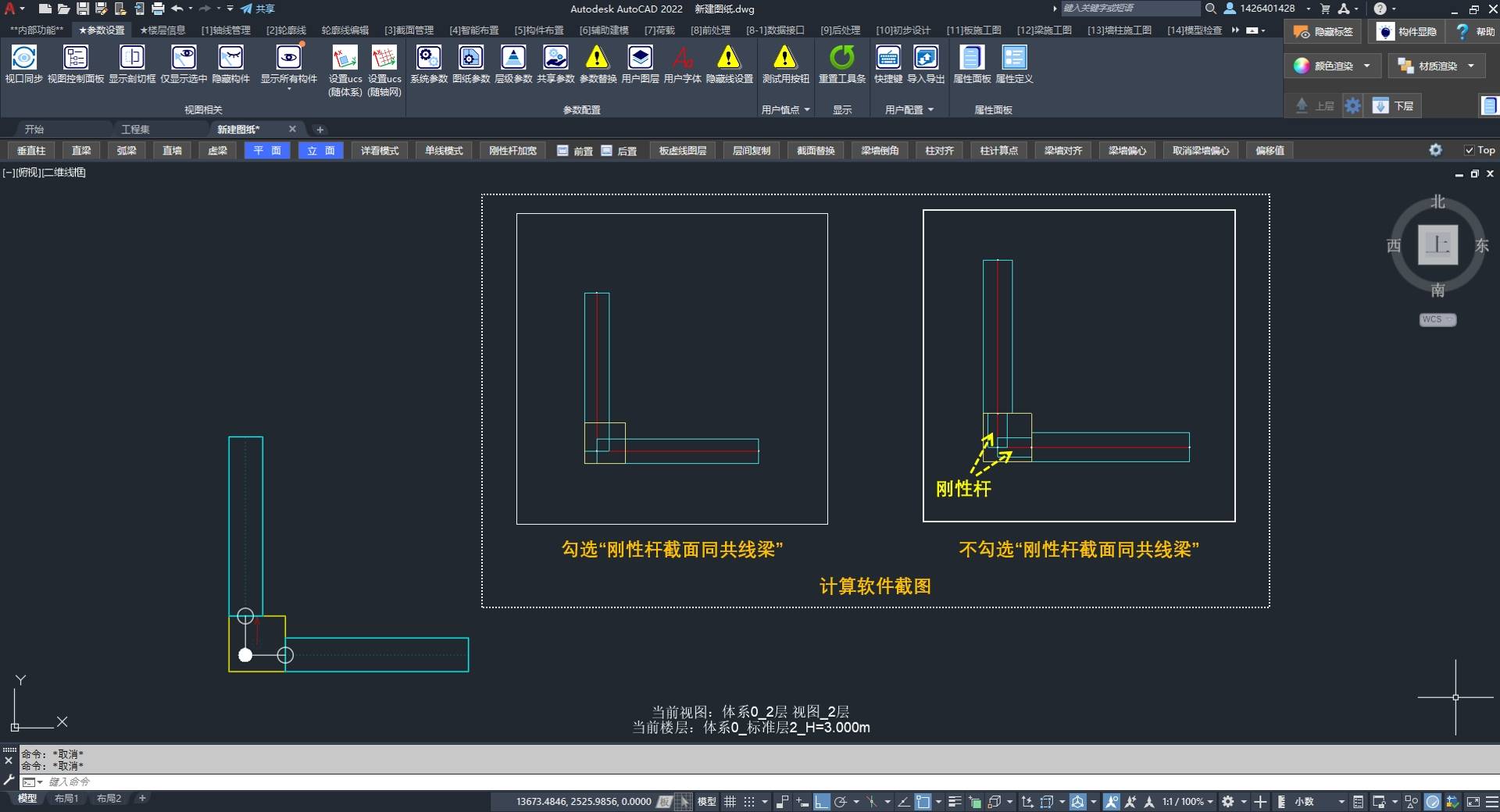

答：选择"是"，在生成计算模型时，刚性杆将会变为与之共线的梁，如下图所示。

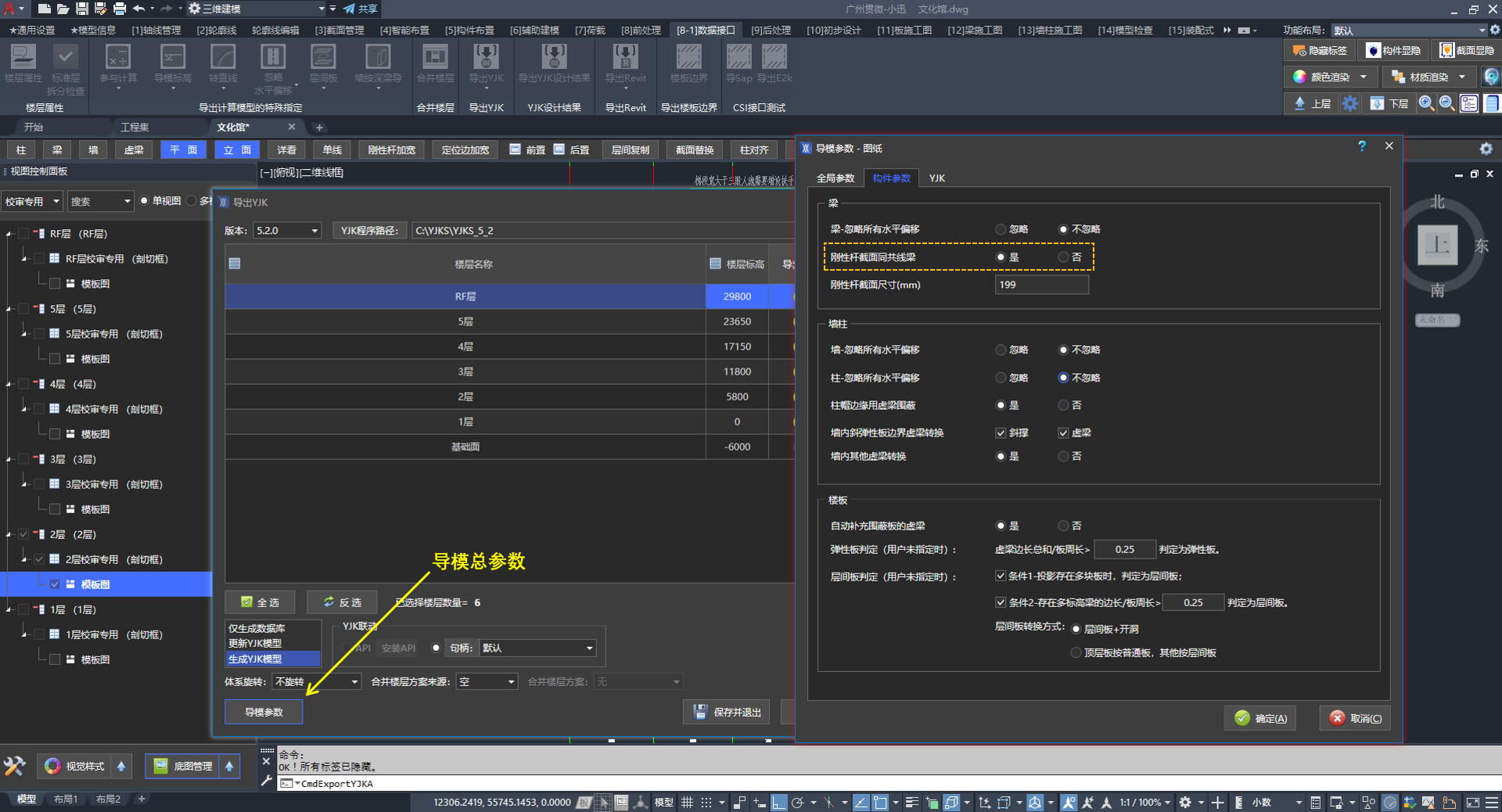

导模总参数的界面
不同参数设置的示意图
三、导模操作¶
3.1、生成局部模型¶
问：如何导出局部模型进行计算❓
答：先创建一个专用的导模剖切框，再按视图导模。
- 第一步：定义一个用于导模的剖切框，视图类型选择：三维图。

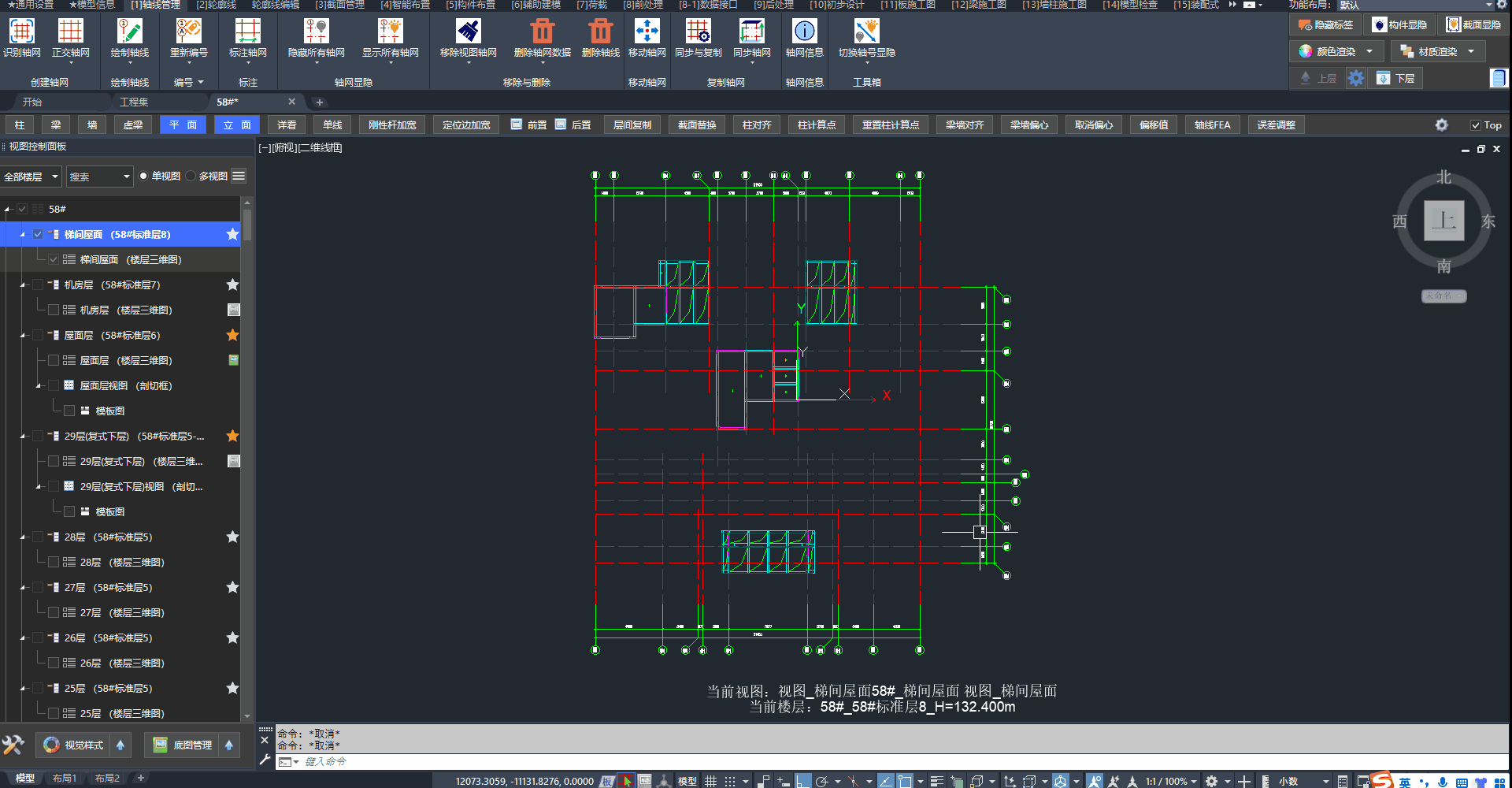

定义一个专门用于导模的剖切框，需要计算的构件在剖切框内。
- 第二步：在「数据接口」选项卡 /「导出YJK」面板中点击「导出YJK-按视图」按钮。

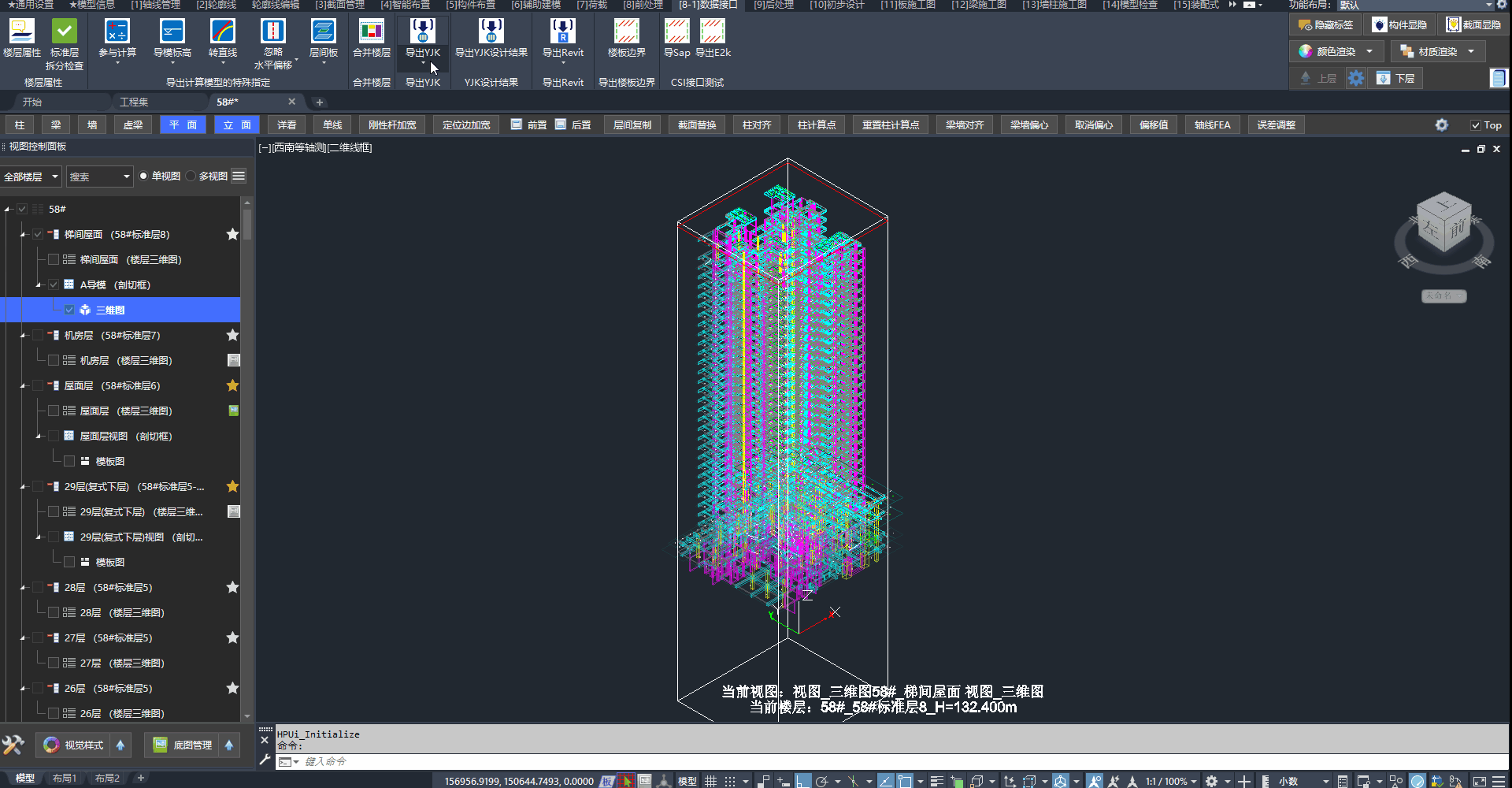

按视图导模
3.2、隐藏不导出的构件¶
问：在创建导模专用的视图后，有些构件不想导出，怎么办❓
答：可直接使用“隐藏构件”功能，再点击「导出YJK-按视图」按钮导出计算模型。

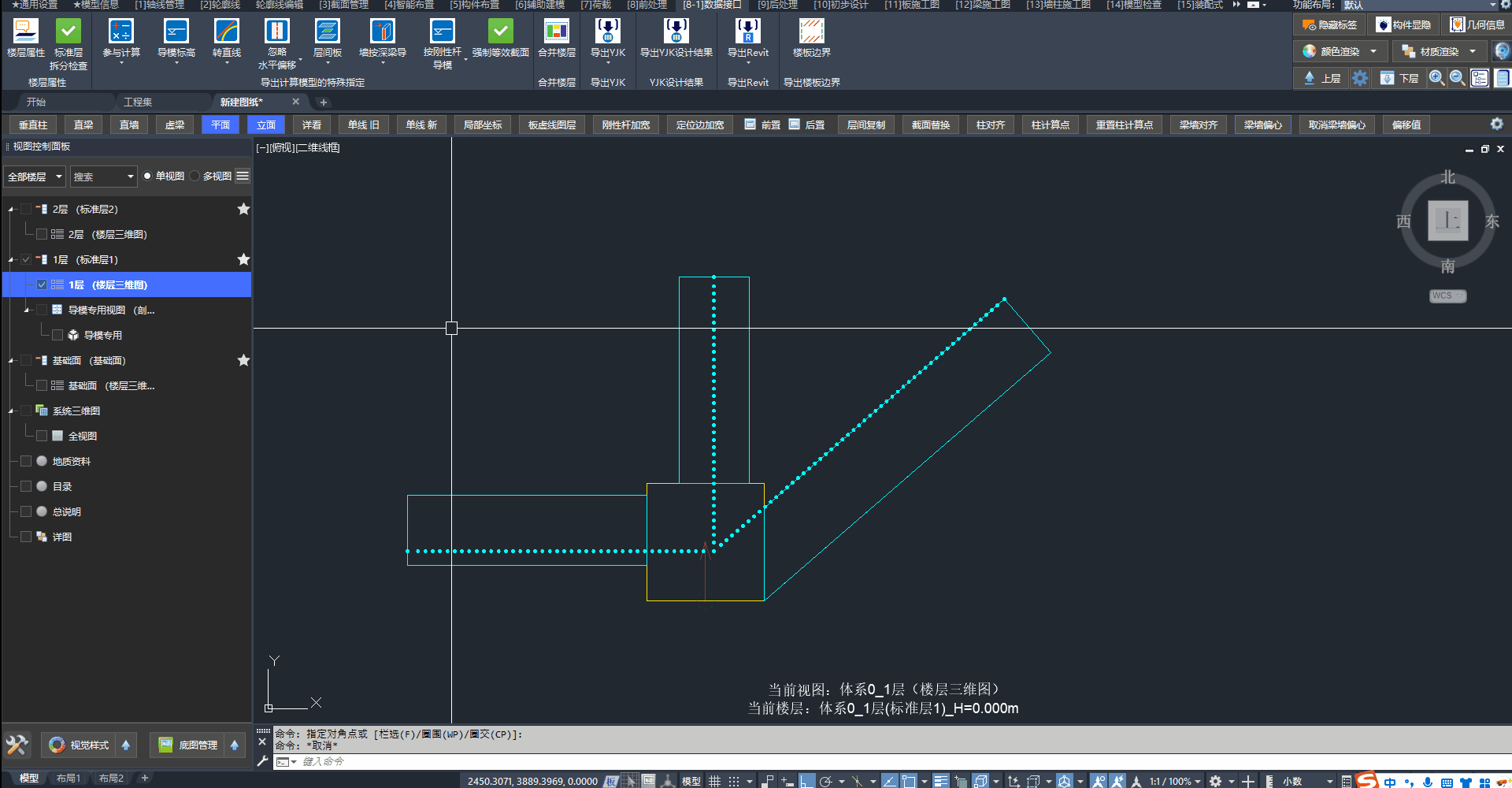

隐藏构件以达到不导出计算的效果。
📢 特别说明：
请在导模专用的剖切框中使用该功能！不要在“楼层三维图”中使用「隐藏构件」功能！
3.3、导出边界条件¶
问：如何导出小迅的边界条件到计算软件中❓
答：由于计算模型每次导出后 ID 会变化，所以导出边界条件前须先完成构件 ID 匹配。用户须按下列三步操作：

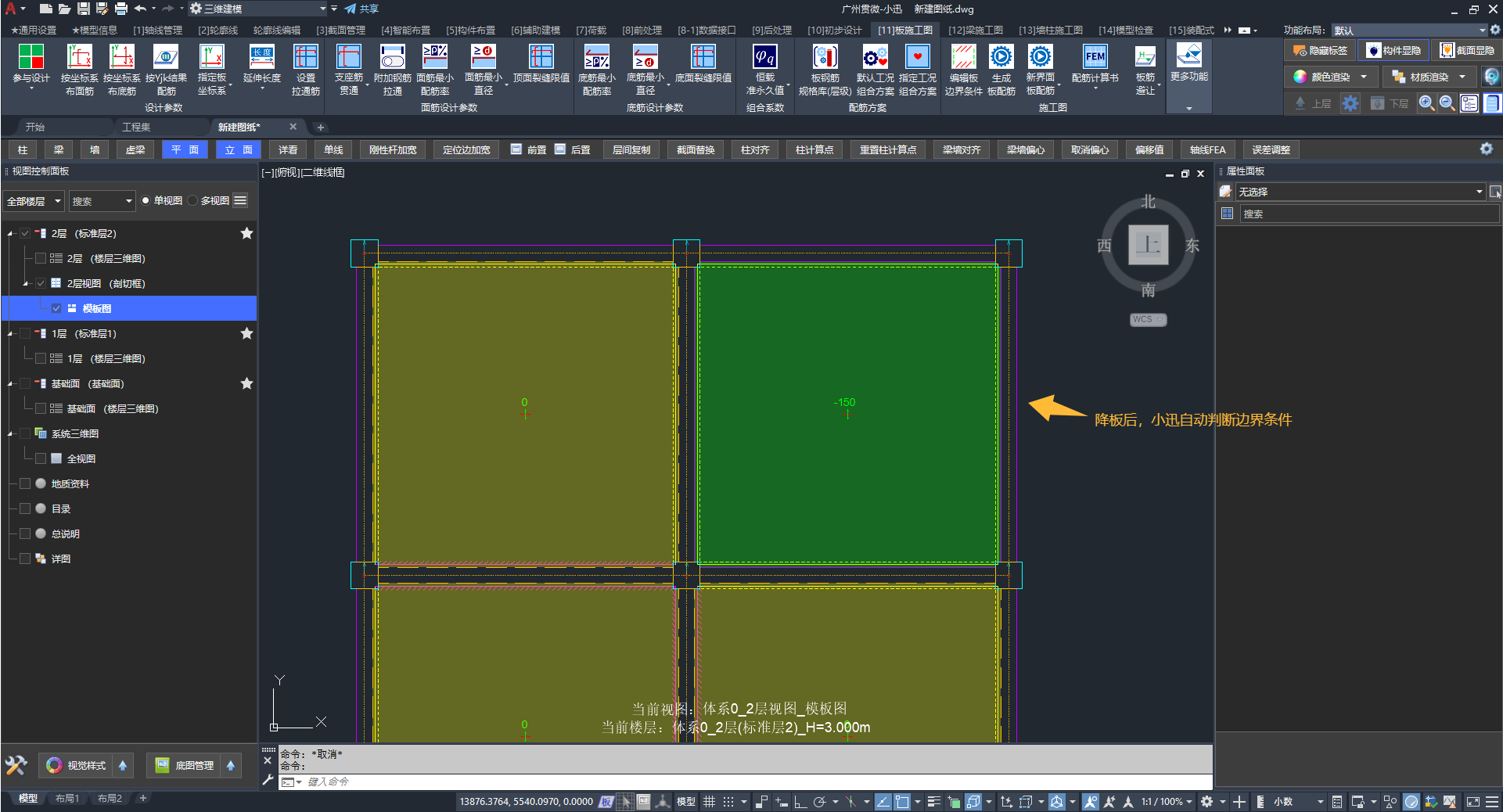

右上角的楼板为降板，小迅自动更新边界条件
- 第一步：导出模型，完成计算并匹配楼板的 ID

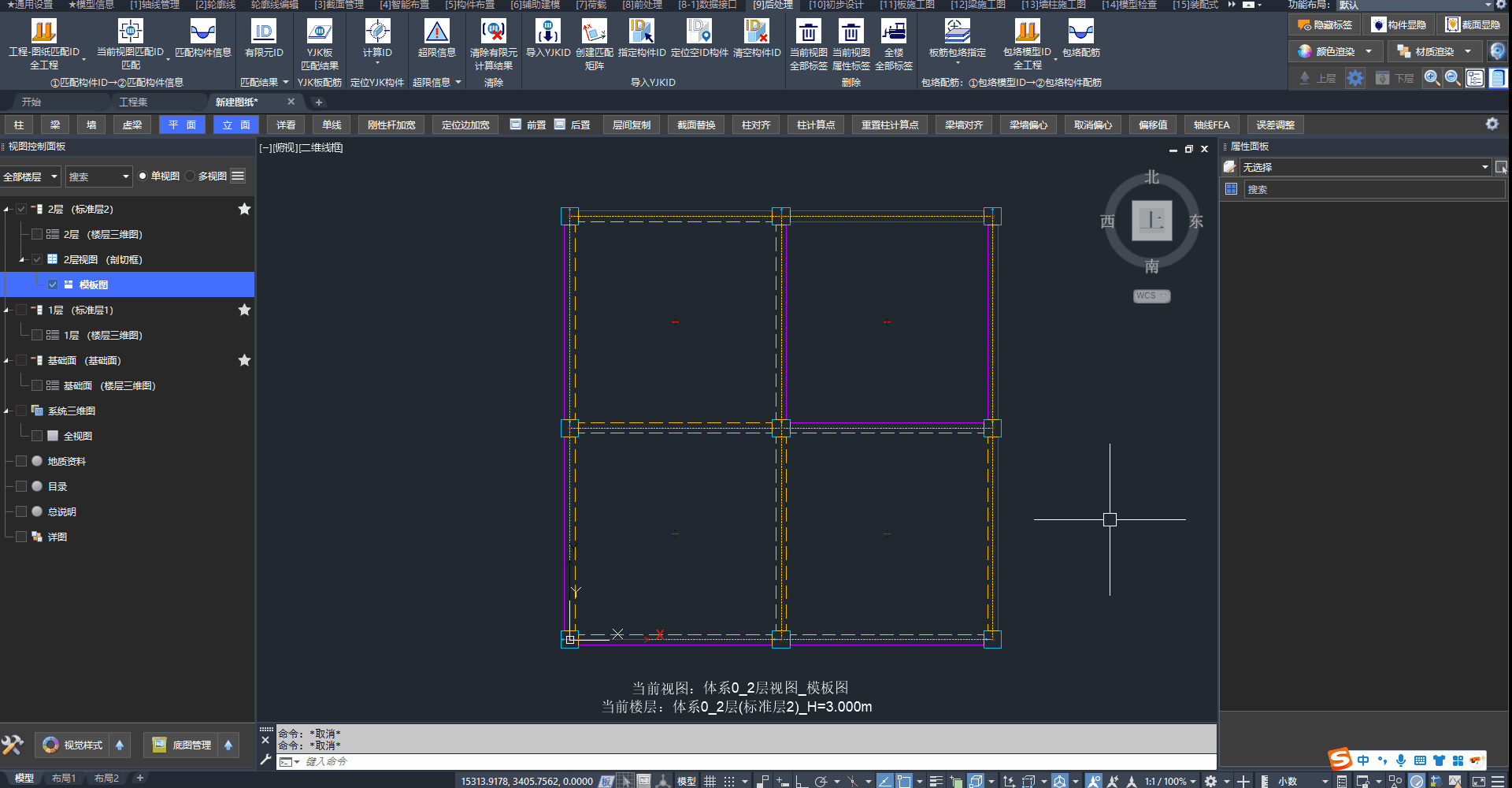

匹配计算模型ID
- 第二步：点击「导出楼板边界」导出边界条件数据库

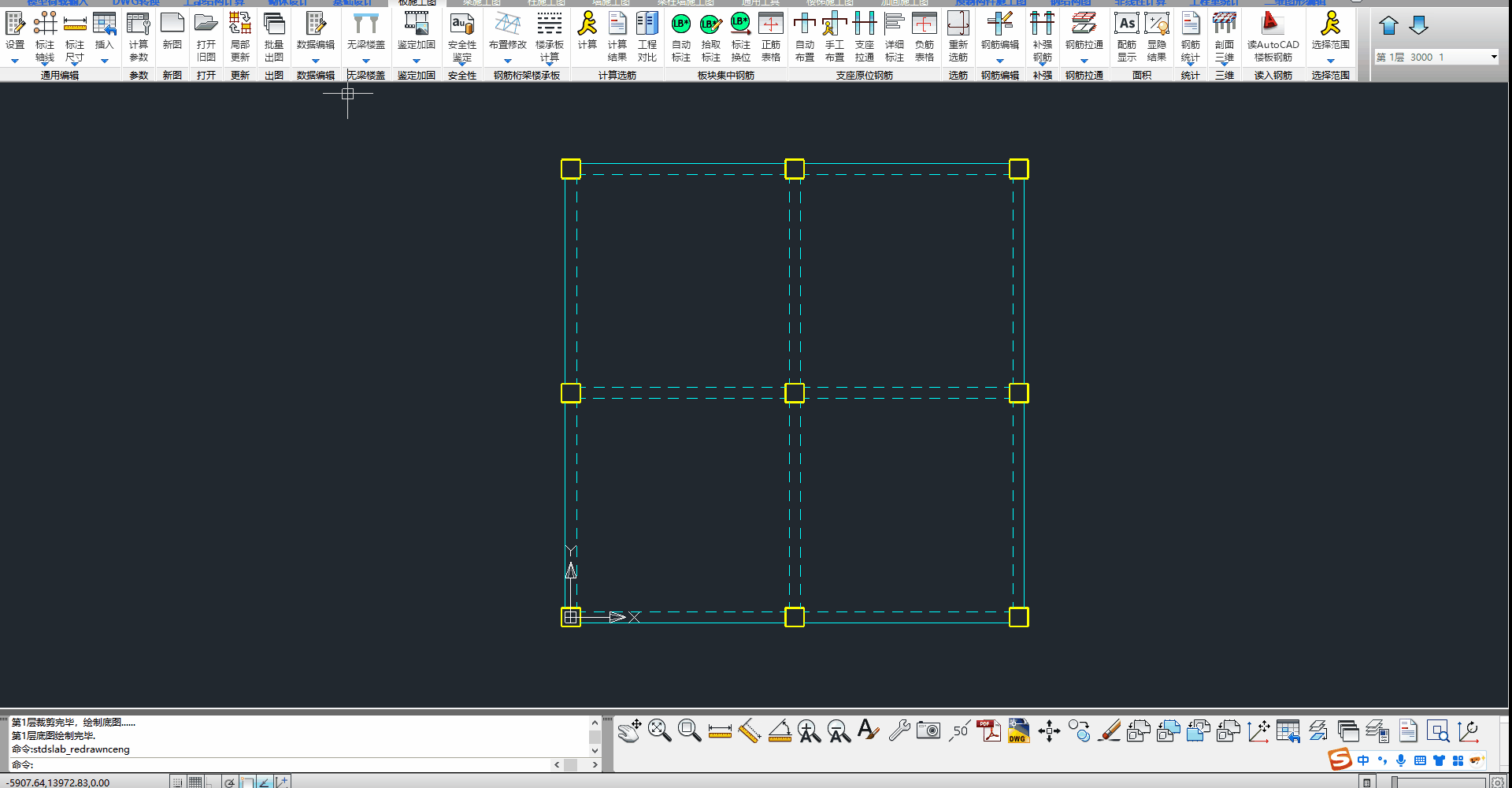

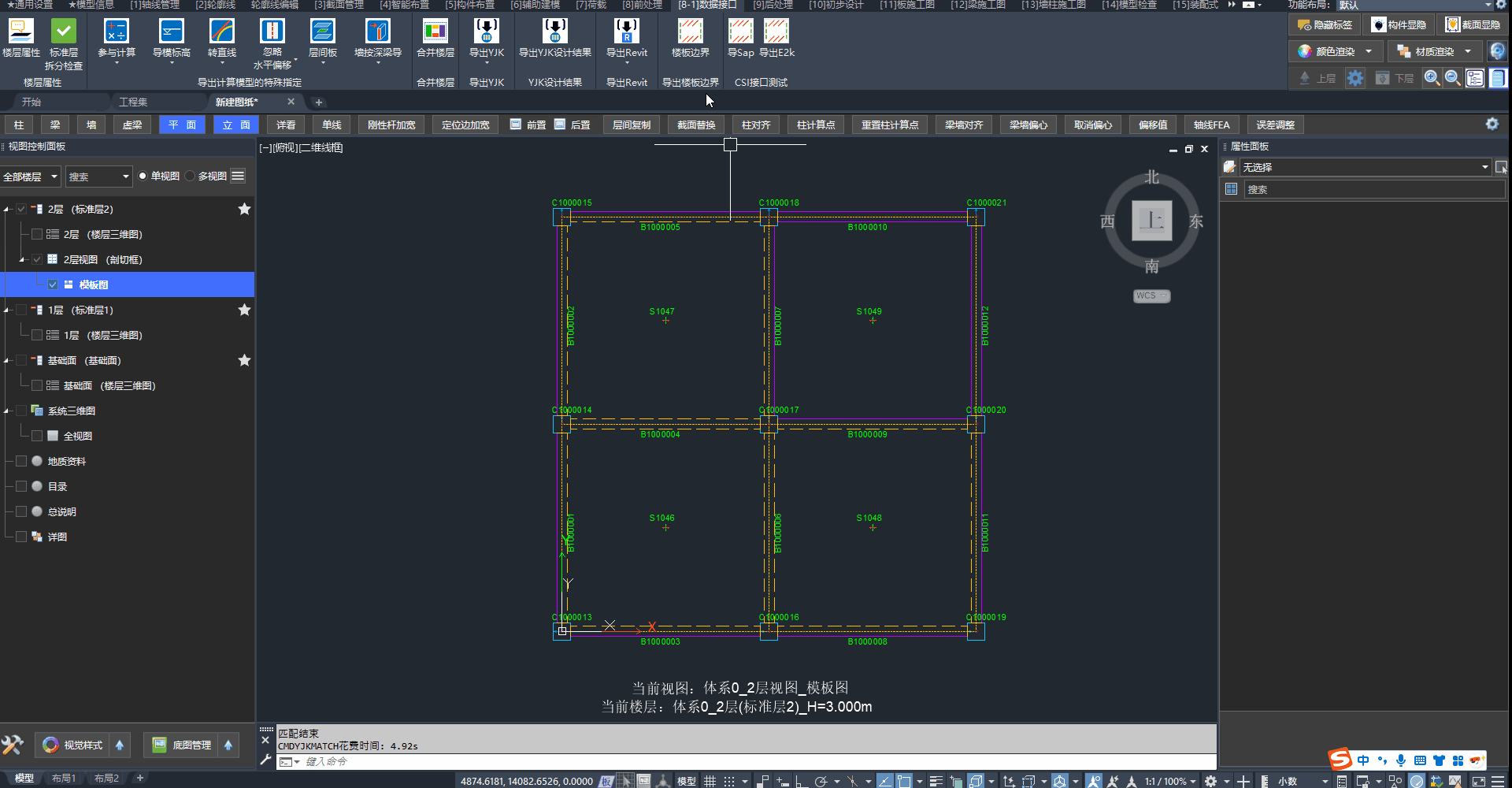

导出边界条件（组装次序即为计算模型的组装次序）
- 第三步：在计算软件中导入边界条件的数据库 {#import-boundary-conditions-in-yjk}
在计算软件中导入边界条件数据库
📢 特别说明：
在计算软件中导入边界条件时，仅对当前视图所在楼层生效，须逐层操作。
3.4、按视图导模时如何剔除不需要的位置¶
问：按视图导模时，如何剔除不需要导出的位置❓
答：缩小按视图导模的导出范围，常用两种方式：

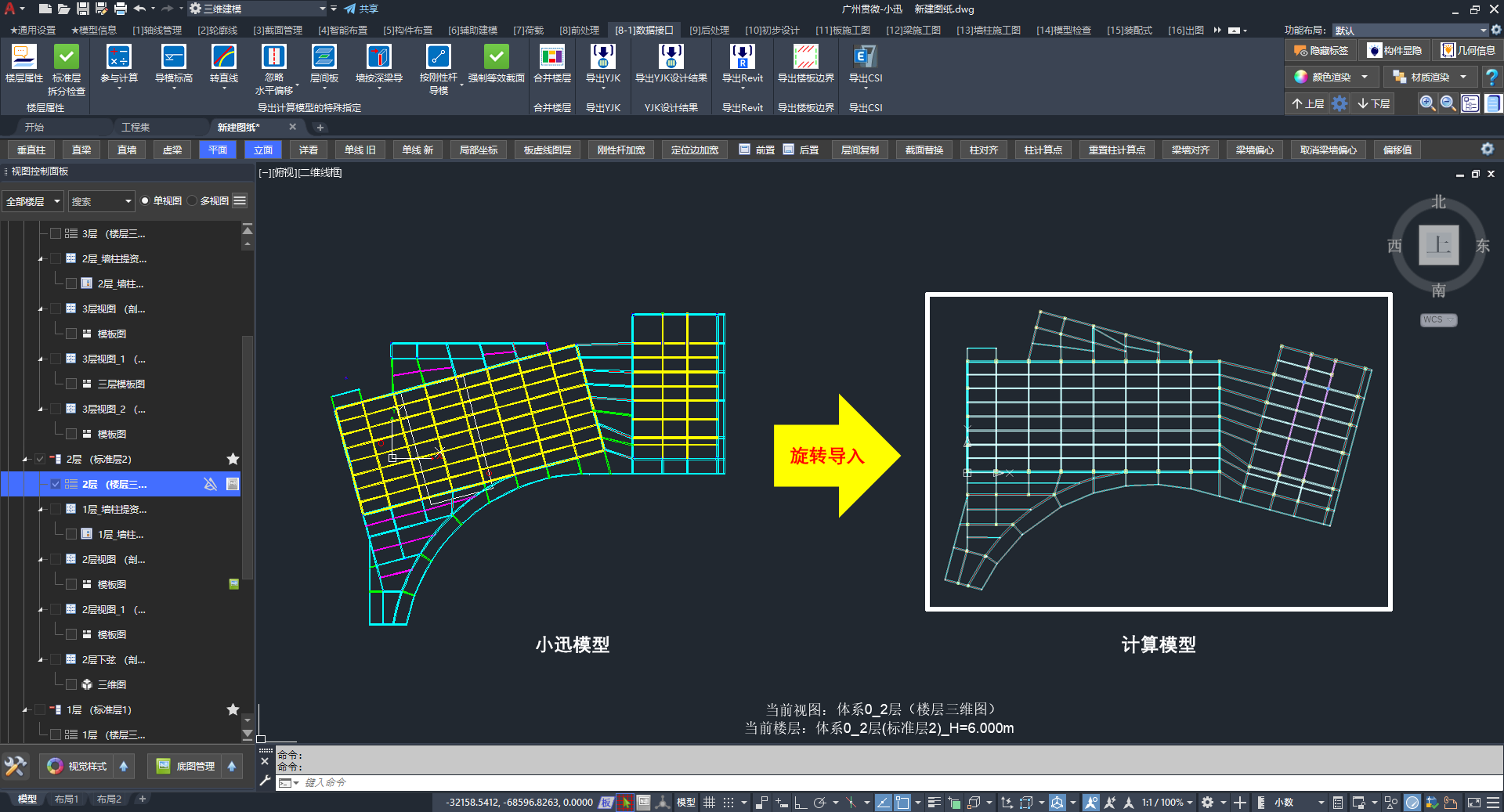

3.5、生成计算模型时按指定角度旋转平面¶
问：生成计算模型时，如何按指定角度旋转平面❓
答：通过在导模界面中选择“旋转体系”实现，详见以下步骤：

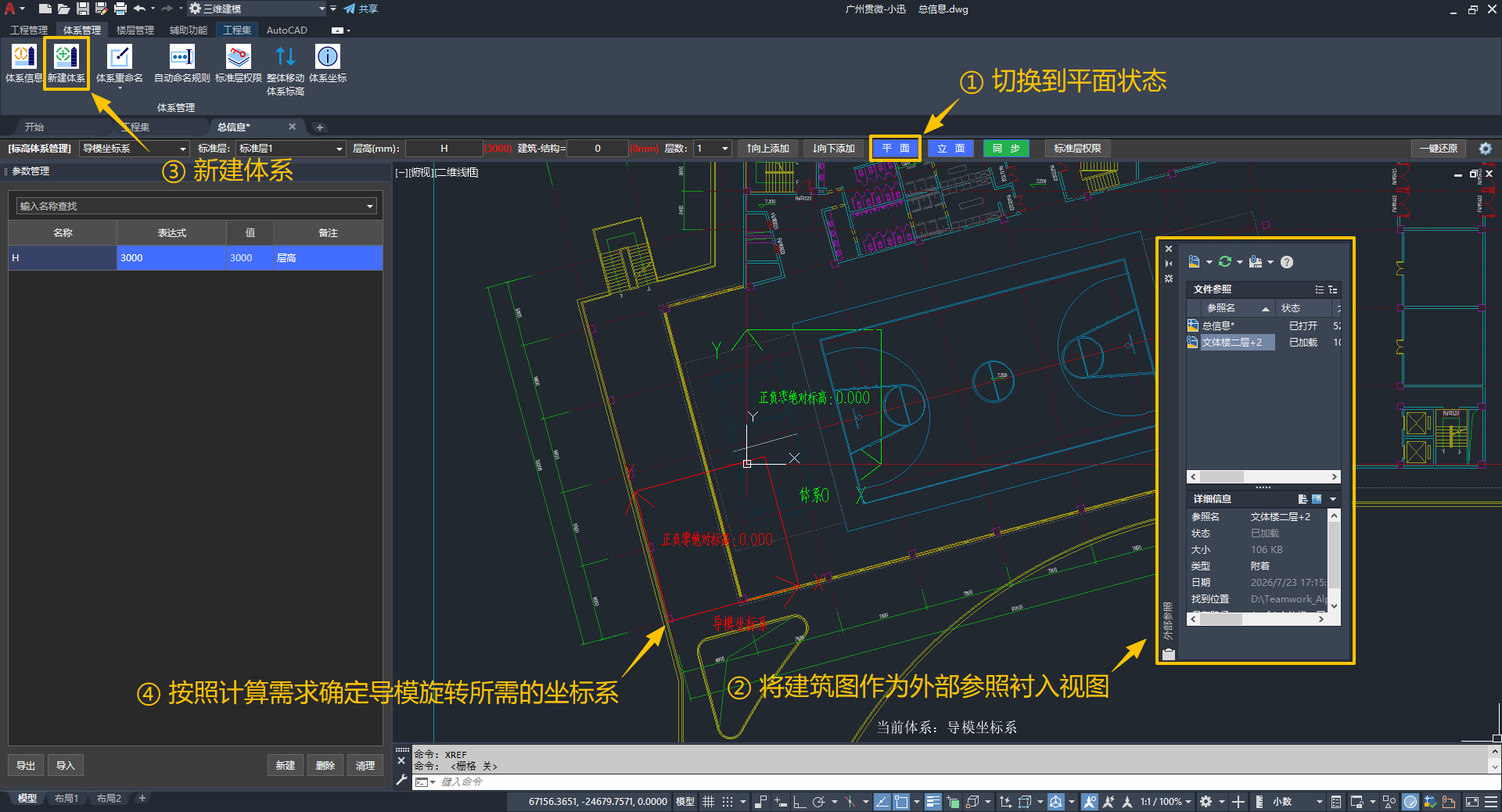

第一步：在总信息中，创建一个单独的体系，作为导模所需的坐标系

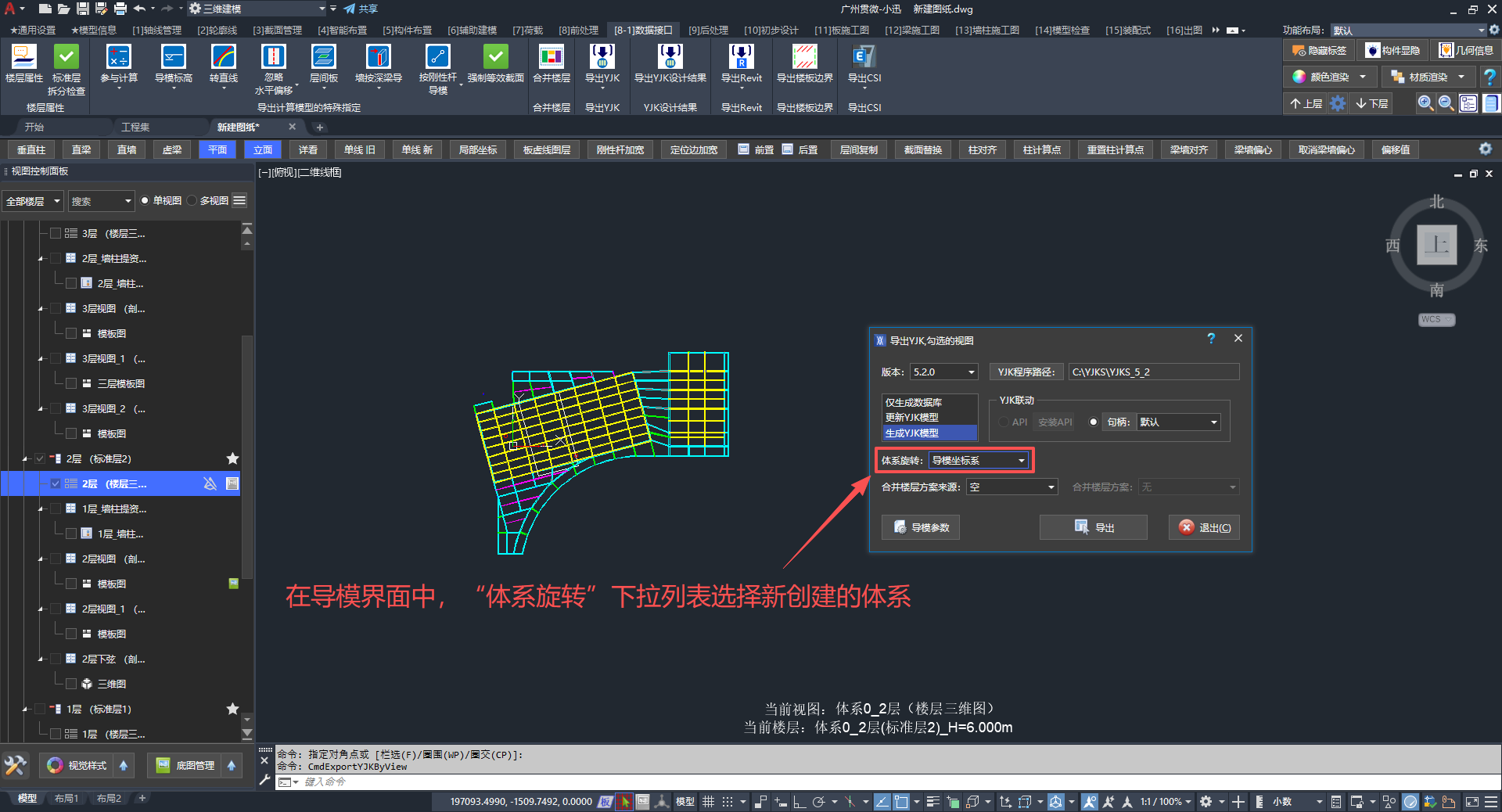

第二步：在导模界面中，“体系旋转”选择刚创建的导模坐标系
3.6、联动更新时找不到选项¶
问：已打开 YJK 模型，导模时选择「联动更新YJK模型」，弹窗中却无可用选项，如何处理❓
答：保持该 YJK 模型处于打开状态，改用「生成YJK模型」，并将路径指定为当前已打开模型的路径；效果与「联动更新YJK模型」相同。更新成功后，再尝试使用「联动更新YJK模型」。
联动更新 YJK 模型有两种方式：
- 直接选择「联动更新YJK模型」
- 选择「生成YJK模型」，并将路径指定为当前已打开的模型（将触发联动更新）
相关说明见 第三部分 功能介绍 · 生成方式。
四、计算相关¶
4.1、计算模型中构件丢失¶
问：为什么我生成的“计算模型”与小迅模型不一样，有些构件没有导出（丢失）❓
答：我们将可能的原因按照发生可能性由高到低排序，总结如下：
- 「导出YJK-按视图」时，构件在视图中的体积未满足“体积阈值”。
例如：侧壁默认设置为“不自动打断”，视图内的“剪力墙”体积几乎不可能满足“体积阈值”。
- 构件被错误设置了“FEA 信息”，用户可通过「单线模式（旧）」一眼看出。
例如：设置偏心时误选了构件，或者前期设置的“FEA 定位线”未及时更新。
- 构件在视图中被隐藏。
“所见即所得”原则：构件在视图中被隐藏，「导出YJK-按视图」时亦不会被导出。
- 联动更新时选择了错误的模型地址。
请仔细核对模型地址。
- 由于未知的原因，生成“计算模型”的过程被打断。
重启小迅和计算软件后，尝试重新生成。

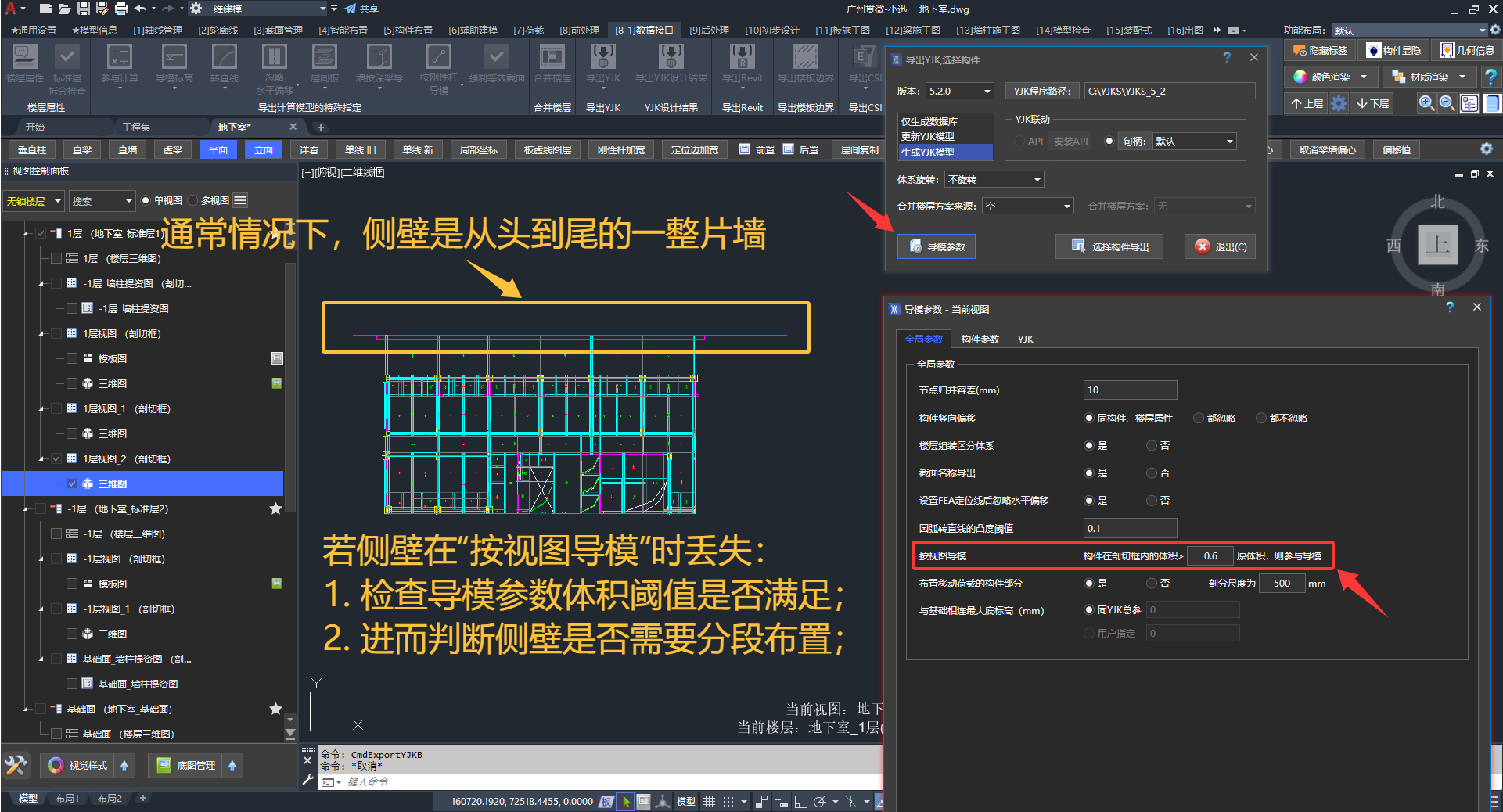

按一片墙建模的地下室侧壁，在「导出YJK-按视图」时可能无法满足“导模参数”中的体积阈值而导致丢失。
4.2、墙洞丢失¶
问：为什么在小迅布置的剪力墙洞口，导入计算软件后消失了❓
答：我们列出了三种可能性，请用户自行检查模型：
- 洞口设置为“不参与计算”，详见图1

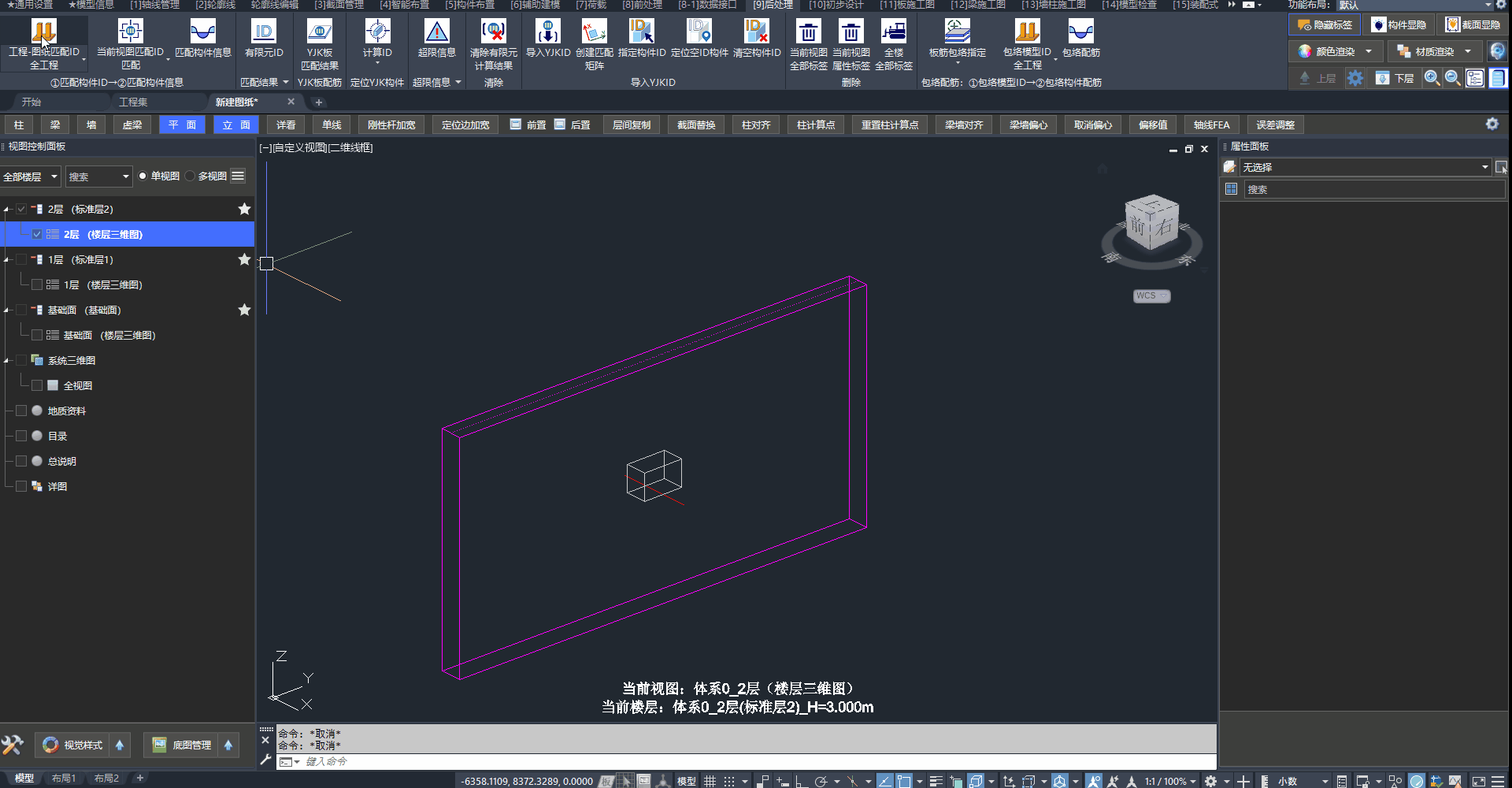

- 洞口的属性面板中取消勾选“有限元墙洞”，详见图2
- 一片剪力墙存在多个洞口，详见图3

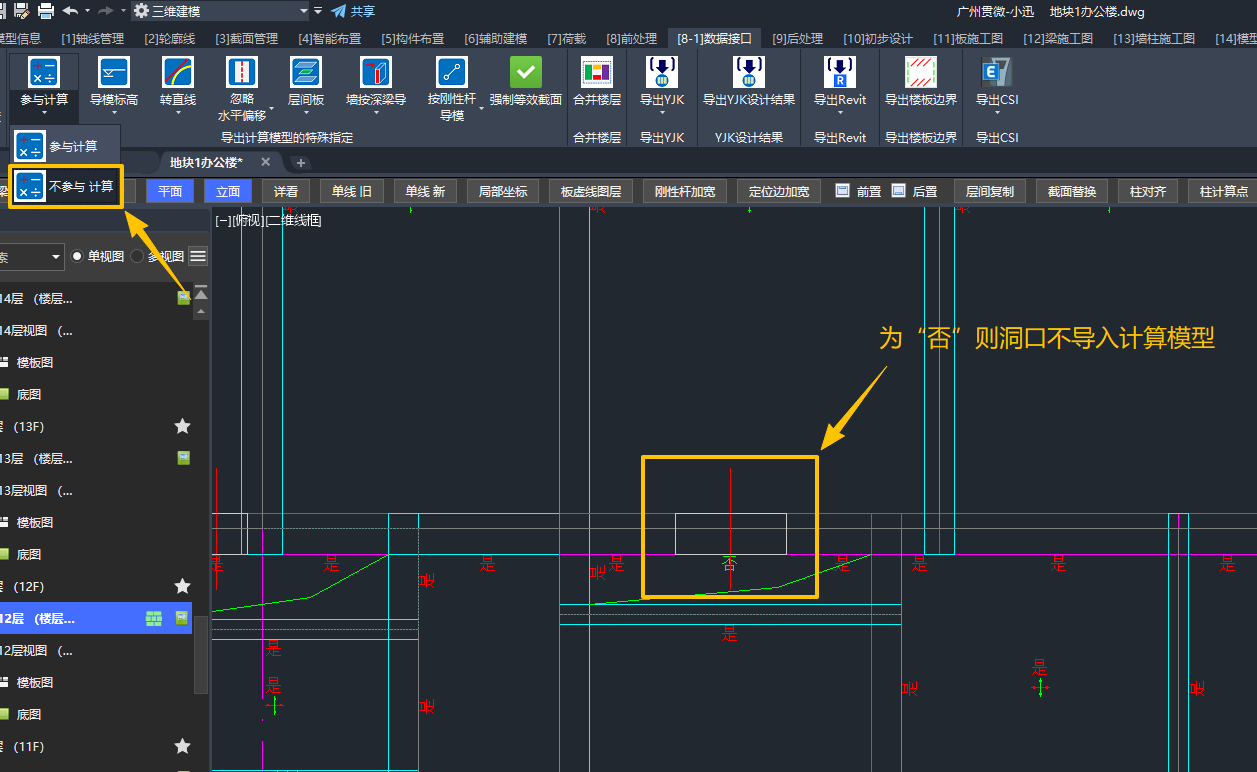

图1：若将洞口设置为“不参与计算”，则洞口不会导入计算模型

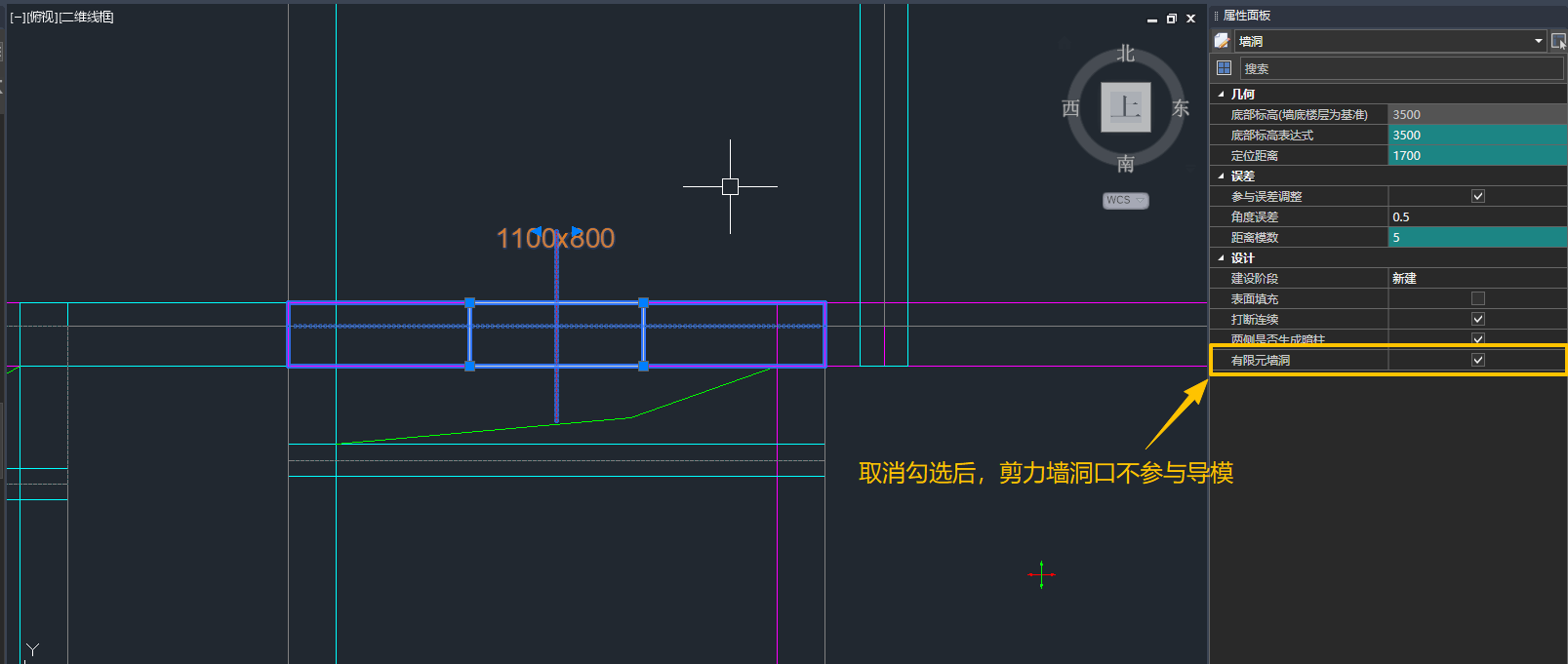

图2：若取消勾选“有限元墙洞”，则洞口不会导入计算模型

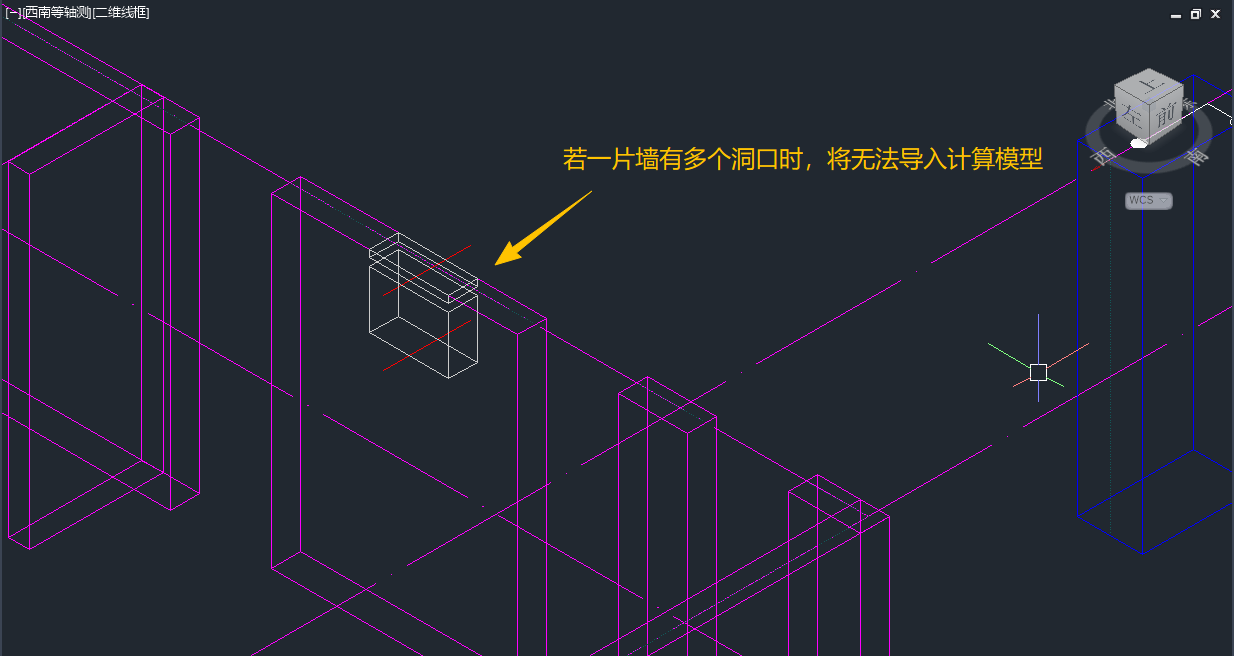

图3：当一片剪力墙存在多个洞口时，由于计算软件不支持多洞口，洞口会丢失
4.3、抗震等级¶
问：为什么在计算模型的前处理总参中设置的抗震等级未生效❓
答：计算软件会按楼层表信息中的抗震等级生效。
数据优先级：构件特殊指定 ＞ 楼层表 ＞ 前处理总参
4.4、楼层表¶
问：为什么我在小迅里修改了楼层表的混凝土等级，导入计算软件后未生效❓
答：请自行根据YJK版本，按照以下方法检查：
- YJK 6.0 及以上版本 → API 导模 → 联动更新界面中勾选“楼层属性”
- YJK 6.0 以下版本 → 句柄导模 → 关闭正在打开的 YJK 模型并采用“生成 YJK 模型”导出
特别说明：若为句柄导模且计算模型处于打开状态，则无法将小迅的楼层表更新到计算模型中。

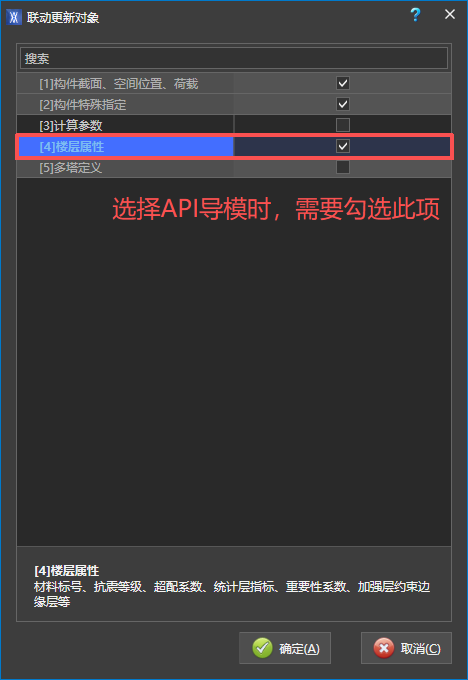

API导模时，界面勾选“楼层属性”

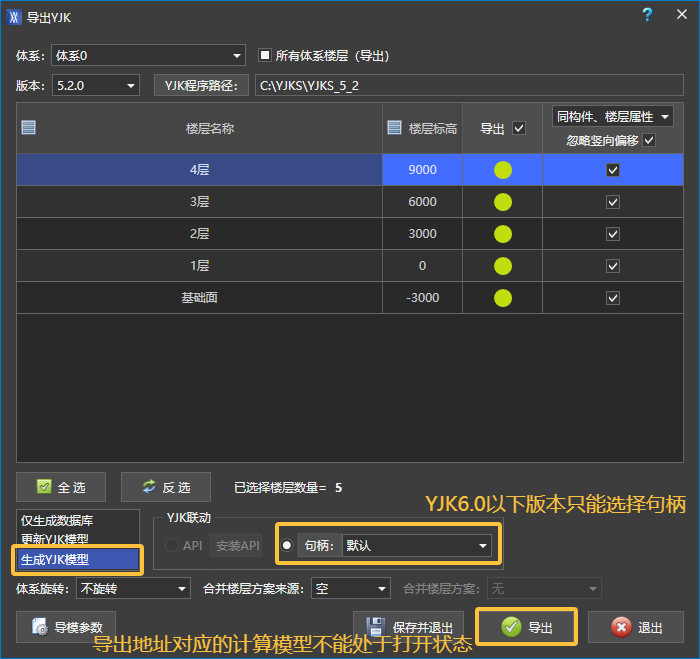

句柄导模时，选择“生成YJK模型”并且保证计算模型未处于打开状态。
4.5、计算总参的修改¶
问：在计算模型中修改了前处理总参，并且没有匹配回小迅，如何保证总参是正确的❓
答：如果在试算阶段，为了效率不想进行匹配操作，可通过以下方式保证总参的正确。
| 序号 | 操作方法 | 备注 |
|---|---|---|
| 1 | 将总参手动导出、再导入 | 手动导入简单明了，但注意不要导错文件😅 |
| 2 | 采用“更新YJK模型”，不会更新YJK总参 | 若修改了小迅模型的楼层表，不可采用更新方式 |
4.6、层间板¶
问：为什么小迅中的楼板在计算软件中会变为层间板❓
答：小迅的空间楼板按层间板导入计算软件，可保证楼板标高信息的正确。
上述现象出现于空间模型，例如：坡屋顶、复杂楼梯。

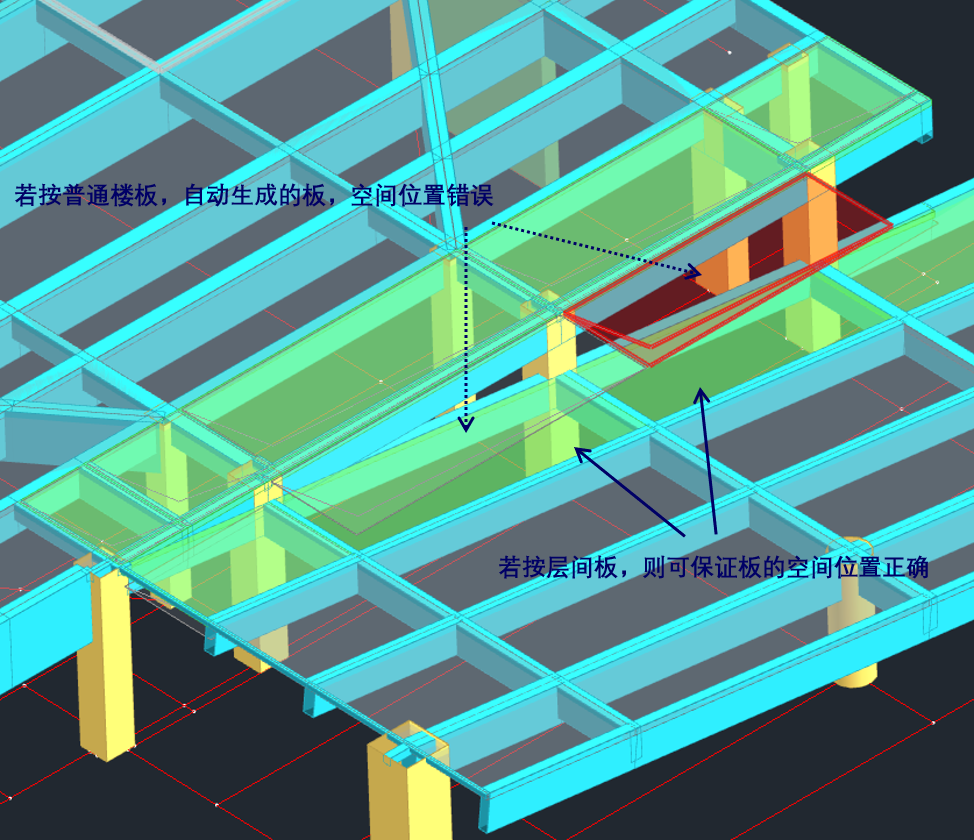

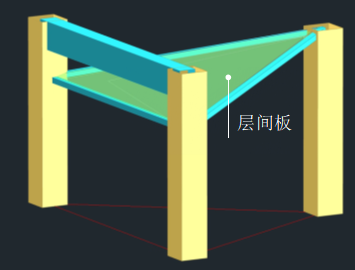

按层间板导入计算模型可保证板的空间位置正确
4.7、层间板与全房间洞¶
问：为什么计算软件中层间板有全房间洞的开洞符号❓
答：当楼板按层间板导入计算软件时，将对其围蔽区域进行全房间洞处理，以保证在同一区域内不会出现重复的楼板。
4.8、坡屋顶计算异常¶
问：为什么用轮廓线建立的坡屋顶，计算结果异常❓
答：回字形楼板在计算软件中会出现异常。
解决方法：使用虚梁功能，人工将其划分为矩形楼板。

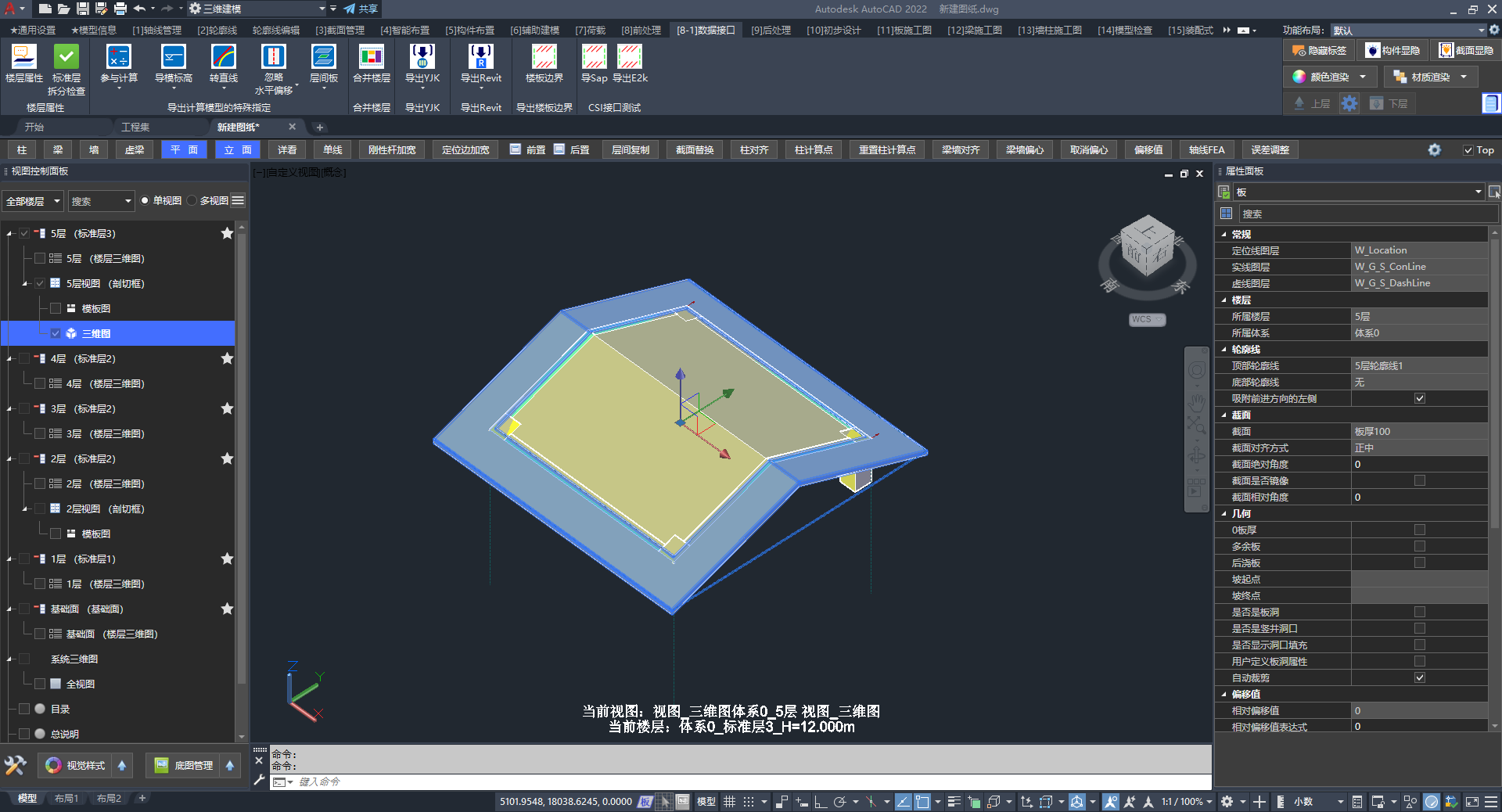

使用轮廓线建立的坡屋顶，出现回字形楼板

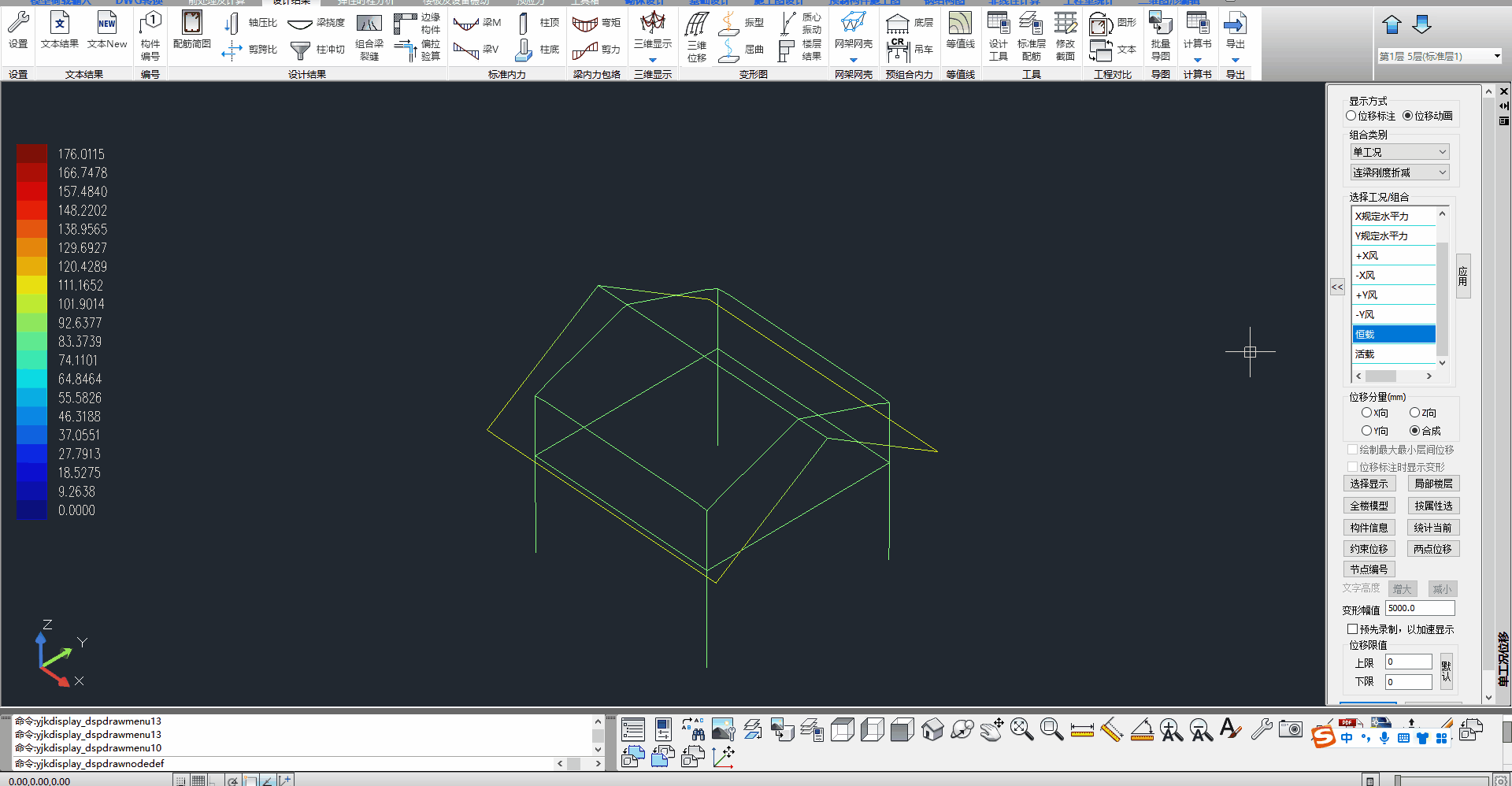

在计算结果中，显示恒载作用下的位移异常

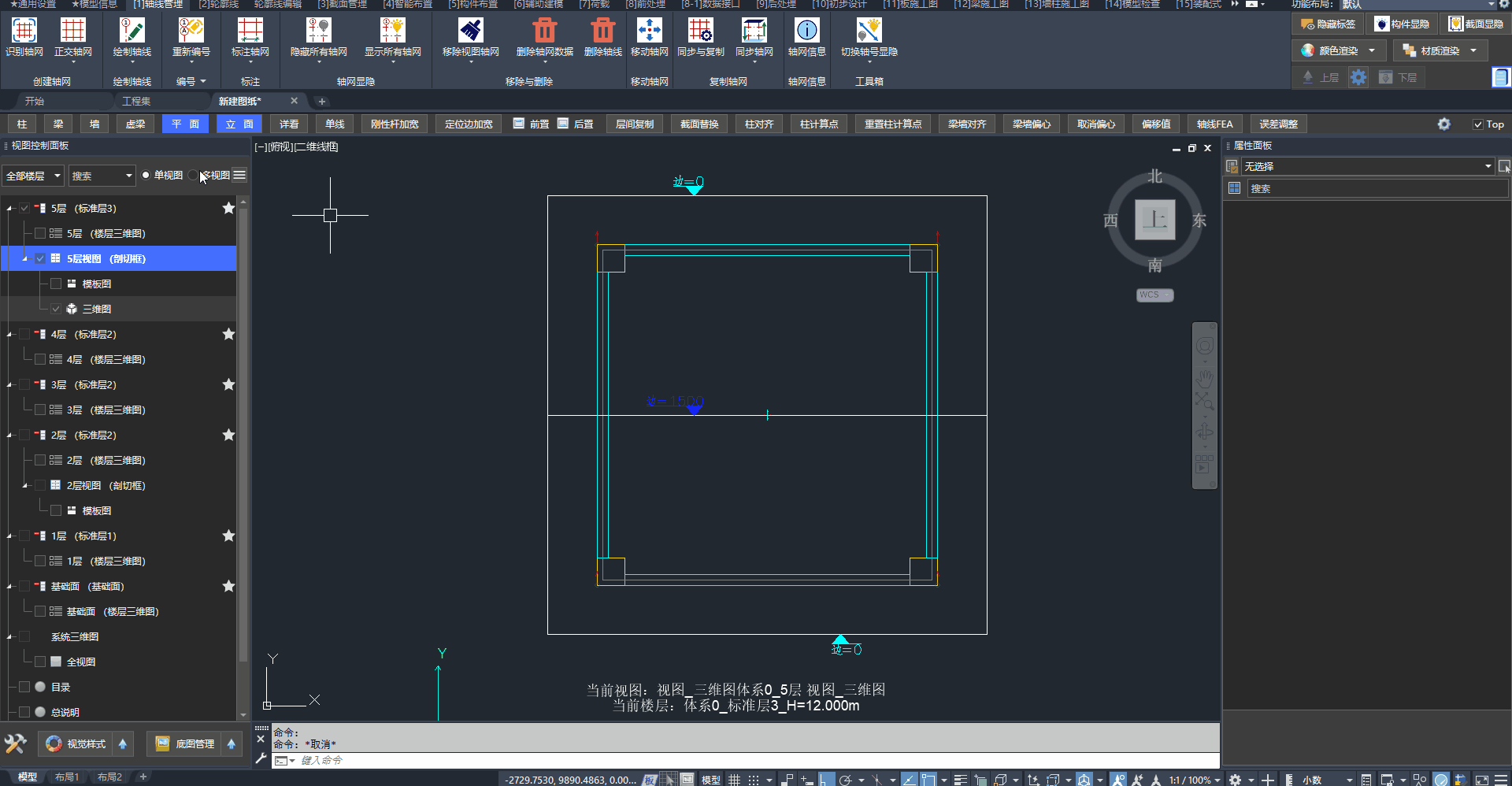

解决办法：采用虚梁人工划分楼板，形成规则的矩形楼板
4.9、计算模型中楼板显示异常¶
问：为什么在小迅对梁板设置了偏移值，导入计算模型后楼板标高会显示异常❓
答：在输入较小高差值时（例如：50），会出现示意图 (A) 的现象。当前有 3 种解决方案：
- 导模时忽略该处梁板构件的Z偏移值
- 指定该楼板为层间板，如示意图（B）
- 若用户不嫌麻烦，可手动设置"楼板位置"，如示意图（C）

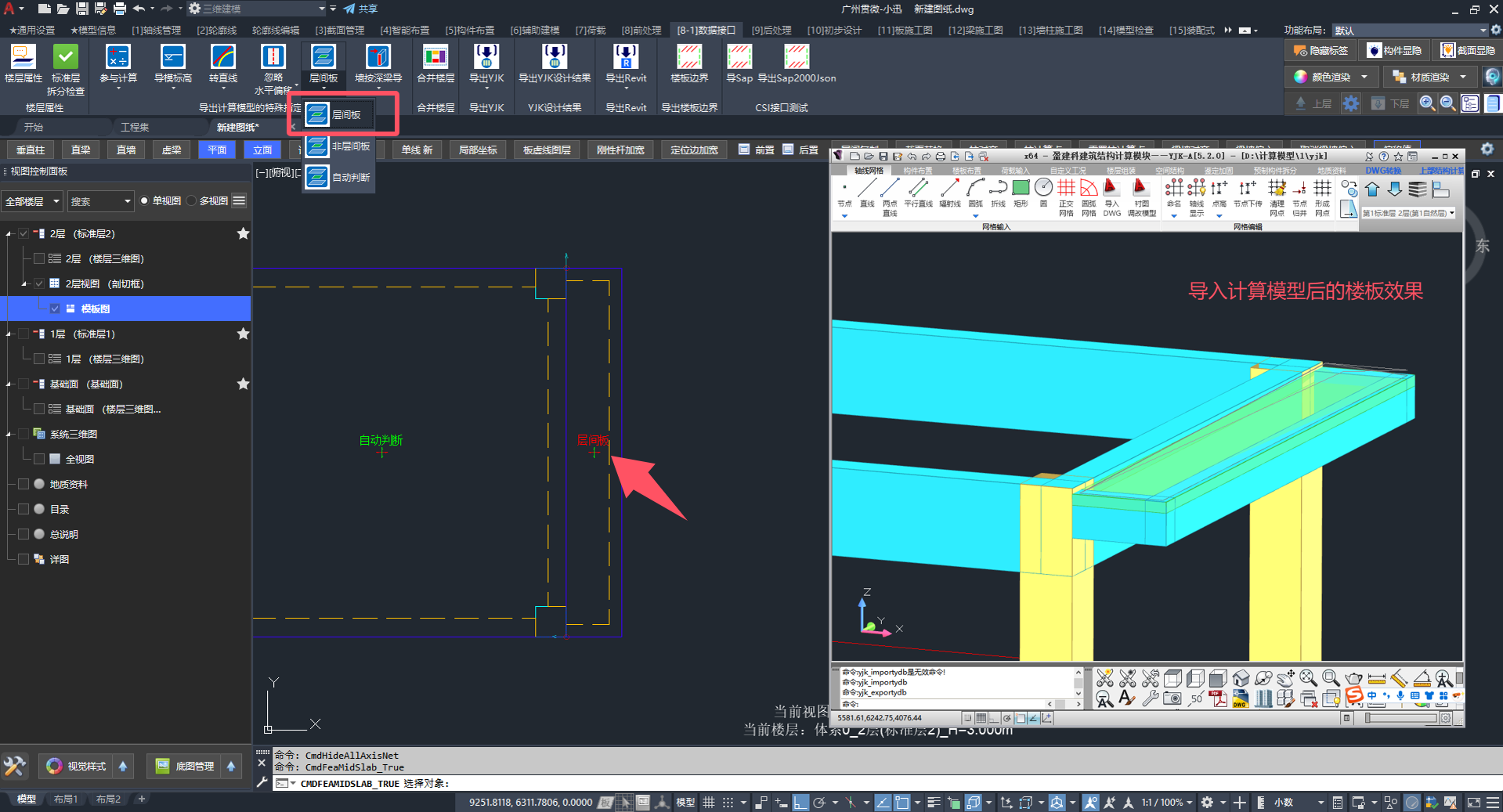

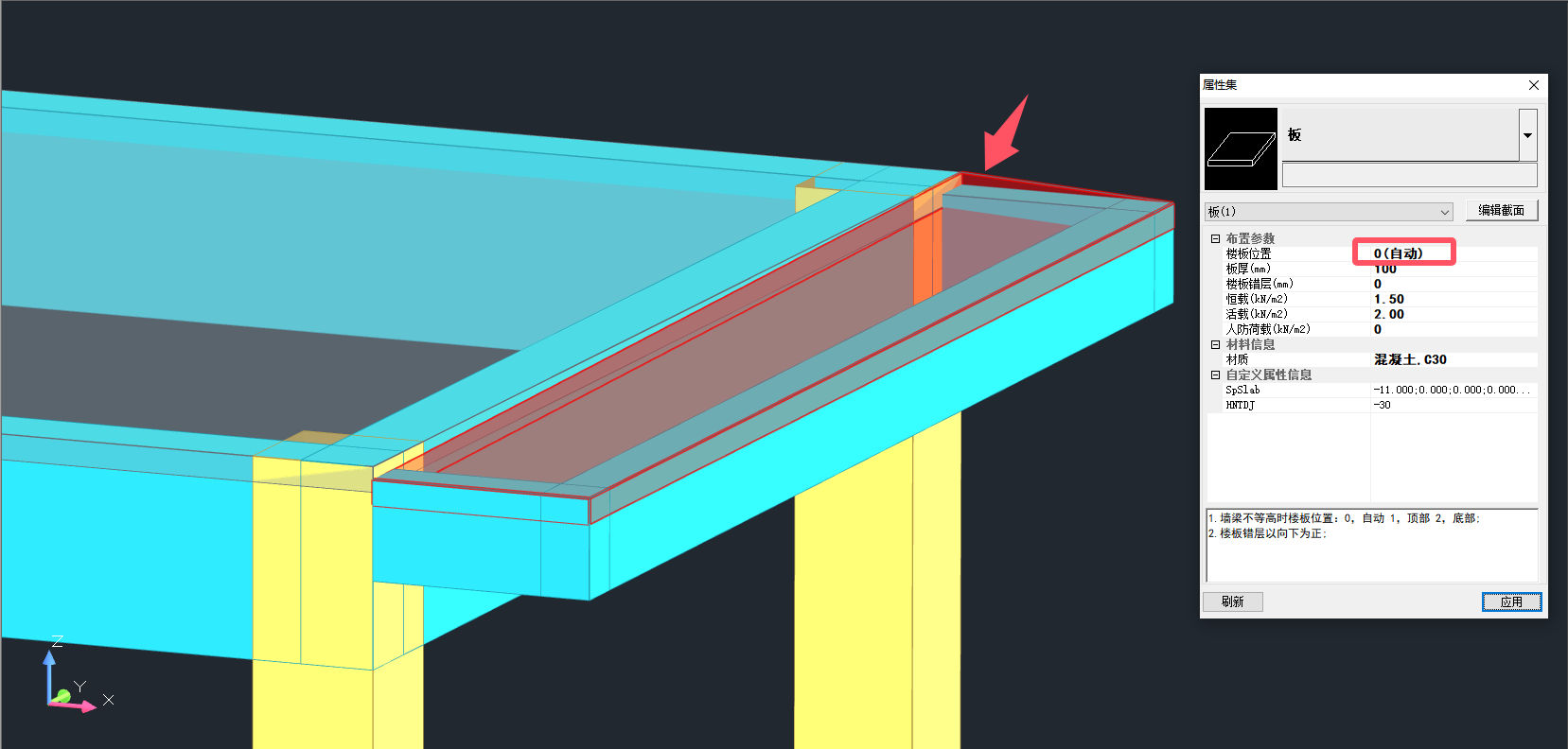

示意图(A)：高差为50，楼板位置为"自动"时的楼板效果
示意图(B)：指定楼板为层间板

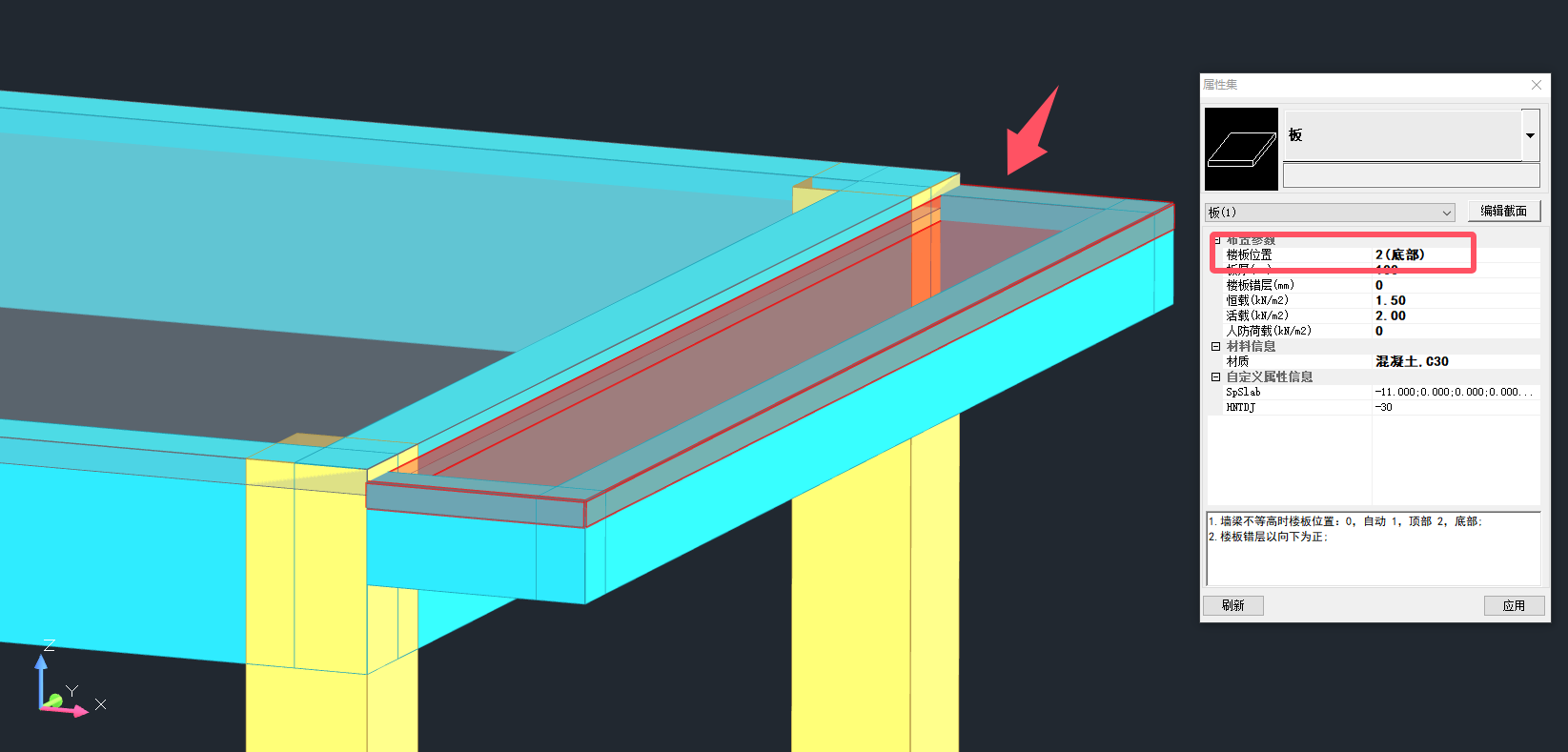

示意图(C)：手动设置楼板位置为"底部"时的楼板效果
4.10、一键导出数据库崩溃¶
问：出数据库时计算软件崩溃，怎么办❓
答：可采用手动导出的方式，并且在导出dsnModel时不勾选任何选项。

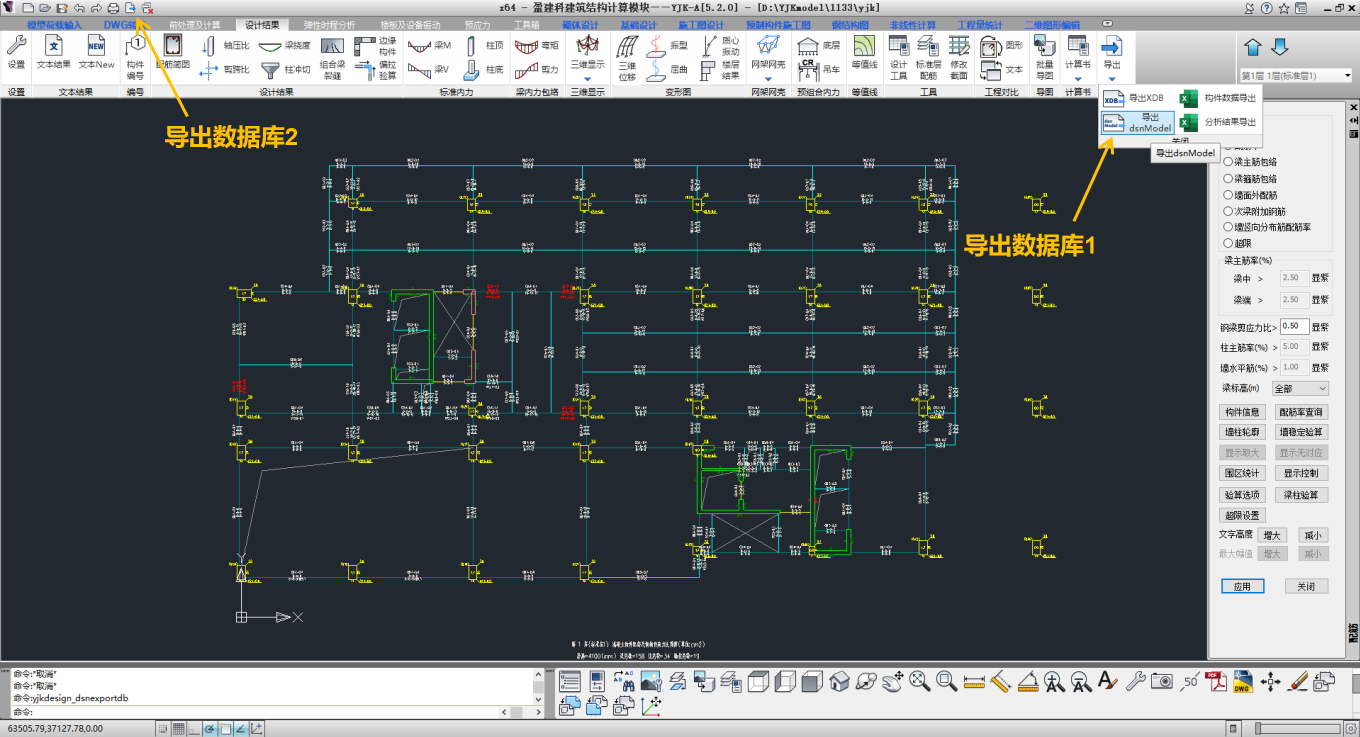

导出dsnModel时，无需勾选任何选项。

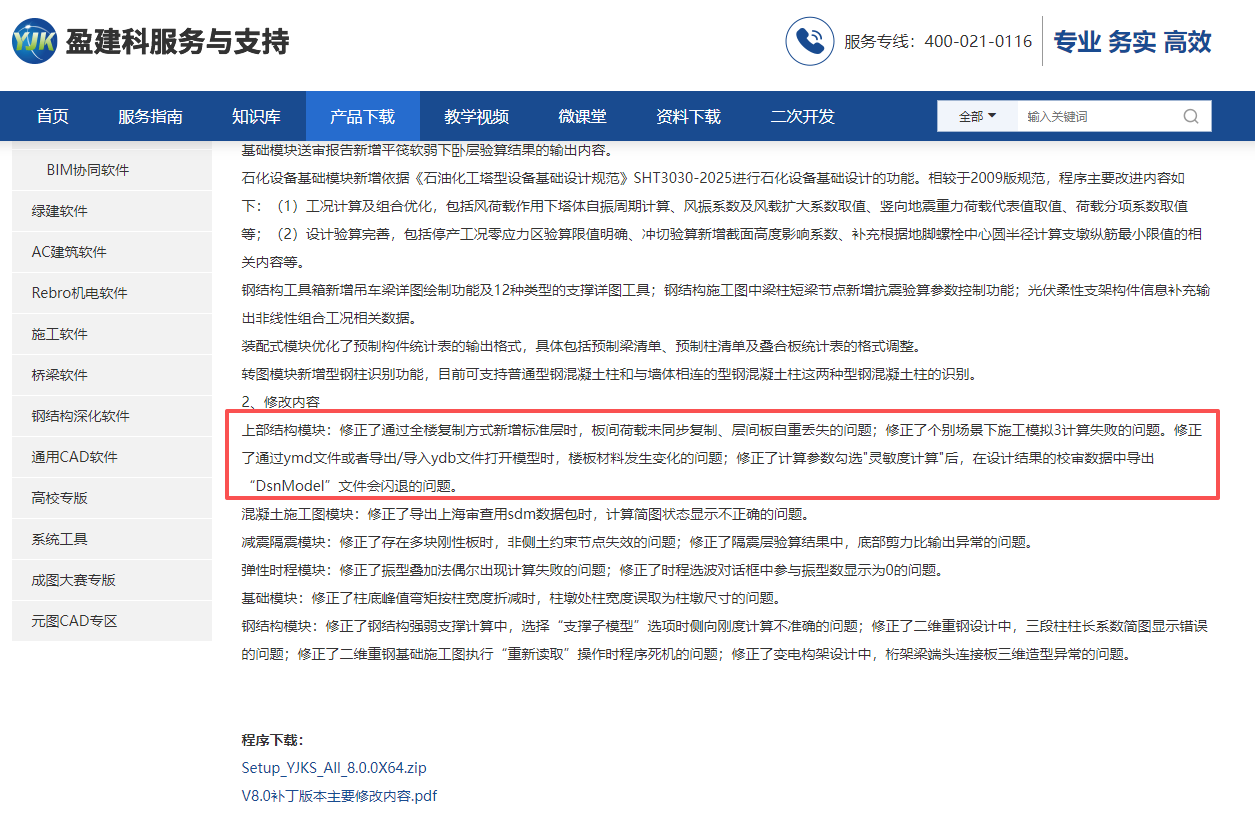

对于 7.0 / 7.1 / 8.0 非补丁版导出时崩溃的问题，计算软件已明确：系软件缺陷。
解决办法为：在“结构总信息”取消勾选“考虑灵敏度”
导出数据库崩溃的网页说明 👉点击查看网页
4.11、导出计算结果失败¶
问：导出计算结果数据库时仍然出错，怎么办❓
答：如尝试以上方法仍提示错误时，可尝试：
- 在计算软件中使用"工程打包"后，再次进行计算
- 换计算软件版本进行计算
- 换台电脑进行计算
- 联系计算软件的技术支持

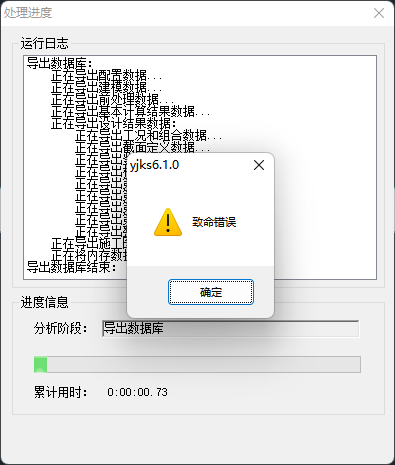

导出计算结果数据库出现错误的提示
4.12、楼层重要性与 YJK 是否叠加¶
问：YJK 设了重要性系数 1.1，小迅楼层信息也设了 1.1，配筋结果会叠加吗❓
答：以“楼层信息”中的设置为准；楼层信息已填写时，总参中的对应项不再生效（与 YJK 侧逻辑一致）。这类参数的优先级为：构件指定 ＞ 楼层信息 ＞ 前处理总参。因此在楼层信息中修改后，总参对应参数的设置不再起效。
4.13、组装地下室后导出出现层间板¶
问：组装地下室后导出 YJK，计算模型中出现层间板要怎么处理❓
答：可按以下两步排查：
- 首先判断是否存在真实的「层间板」：可通过是否存在「轮廓线」，且轮廓线内楼板与楼层内楼板存在投影重叠关系判断。若有，且以「不忽略构件竖向偏移」方式导模，导出计算模型存在层间板是正常的，详见层间板。
- 判断是否导模时采用了合并楼层方案：不同体系间若合并的楼层存在高差，导模也容易出现「层间板」，一般出现在剪力墙两侧带高差的楼板。此时可在对应体系中，将相关楼板设为「非层间板」再导出计算模型，详见层间板的判定。
五、匹配结果¶
5.1、匹配异常¶
问：匹配YJK时提示异常是怎么回事❓
答：请确保YJK的三个数据库均正常导出。

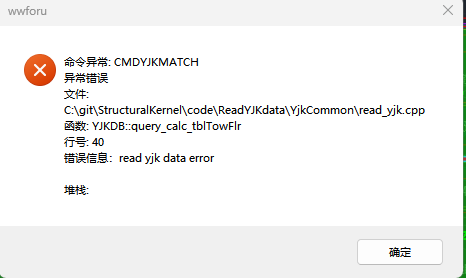

匹配计算模型时的异常提示

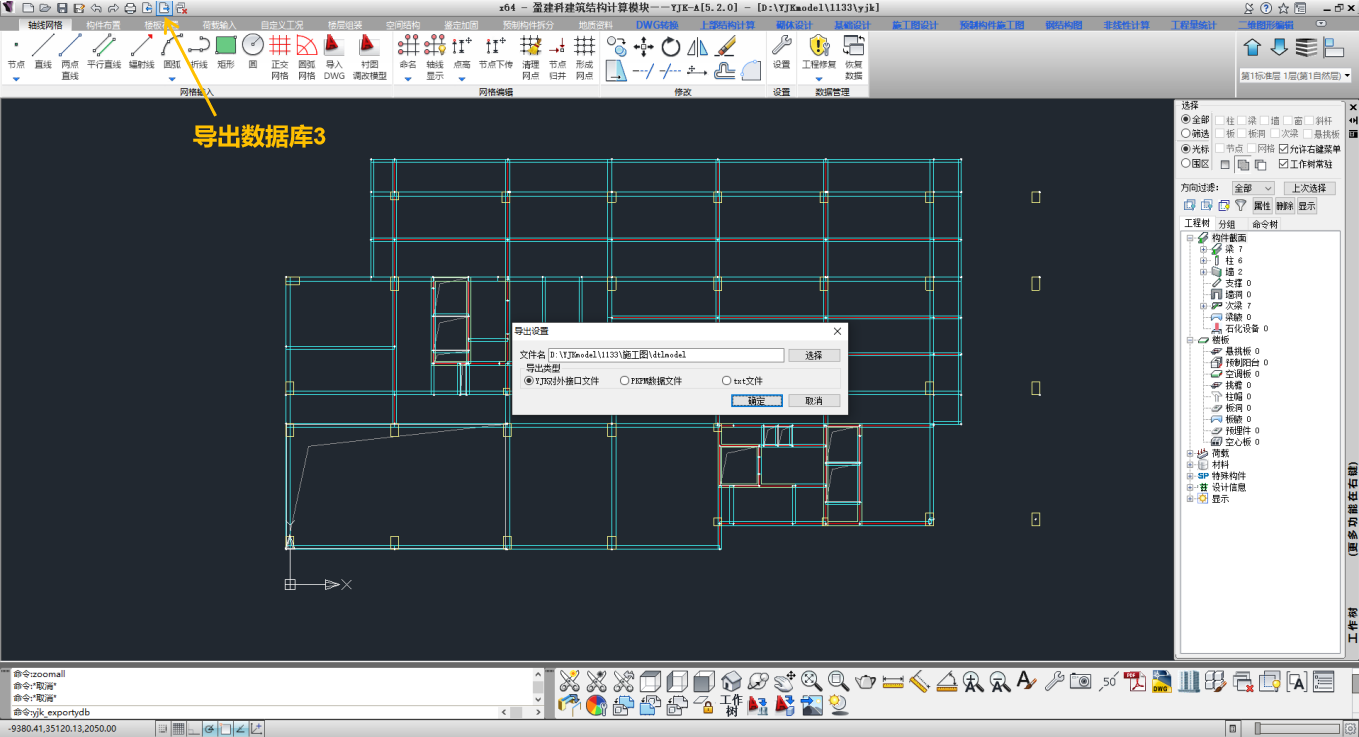

计算结果模型的数据库
建模模块的数据库
📢📢📢特别说明：导出dsnModel时，不需要勾选任何选项
导出dsnModel界面
5.2、缺失板配筋数据库¶
问：匹配时提示“缺失板配筋 dtISlabPub.ydb 数据库”❓
答：多因在「匹配构件信息」中勾选了板的「内力配筋」，但计算软件侧尚未导出板配筋数据库（dtISlabPub.ydb）。请先在计算软件「板施工图」中生成并导出该库，再勾选匹配。详见：
5.3、刷新截面¶
问：如果在计算软件中修改了截面，匹配回小迅时是否会刷新截面❓
答：支持按计算模型的构件截面刷新小迅模型。

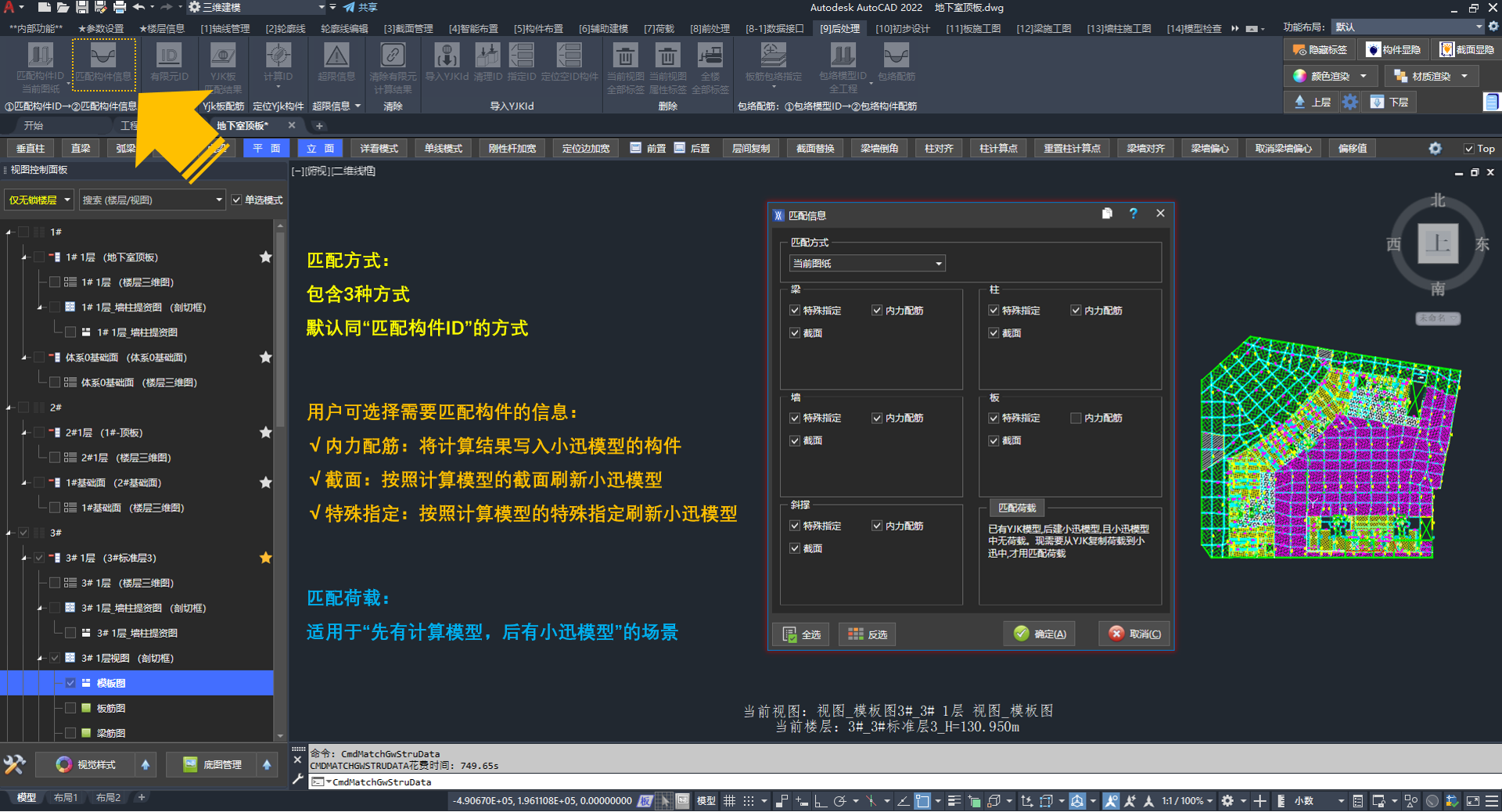

匹配构件信息界面
📢 特别说明：
在计算软件中修改构件空间信息，将导致无法匹配
由于计算软件非三维建模平台，若用户修改构件空间信息（包括：新增、移动），将导致无法匹配的情况。建议用户：直接在小迅中进行修改操作。
5.4、小洞口无法匹配¶
问：为什么剪力墙中有小洞口时会出现匹配失败❓
答：当洞口尺寸过小时，计算软件在生成有限元模型时，会忽略洞口的存在。
解决办法：在洞口的属性面板中取消勾选“有限元墙洞”。

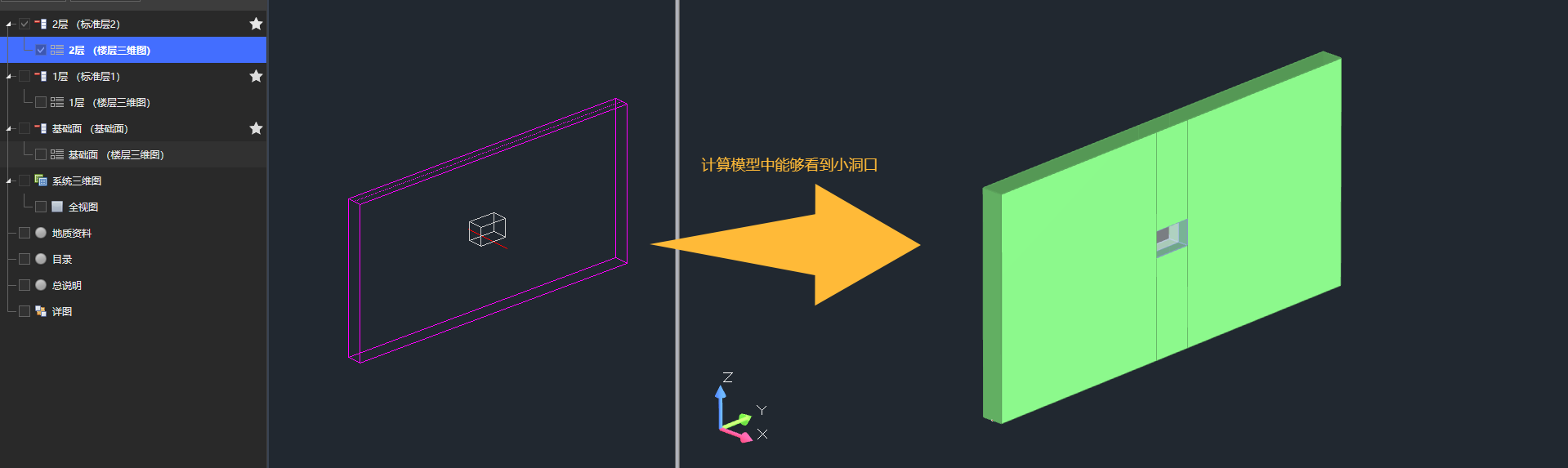

在计算模型中可以看到小洞口
在计算时会自动忽略小洞口，查看构件信息时也显示为一整片墙
解决办法：在洞口的属性面板中取消勾选“有限元墙洞”

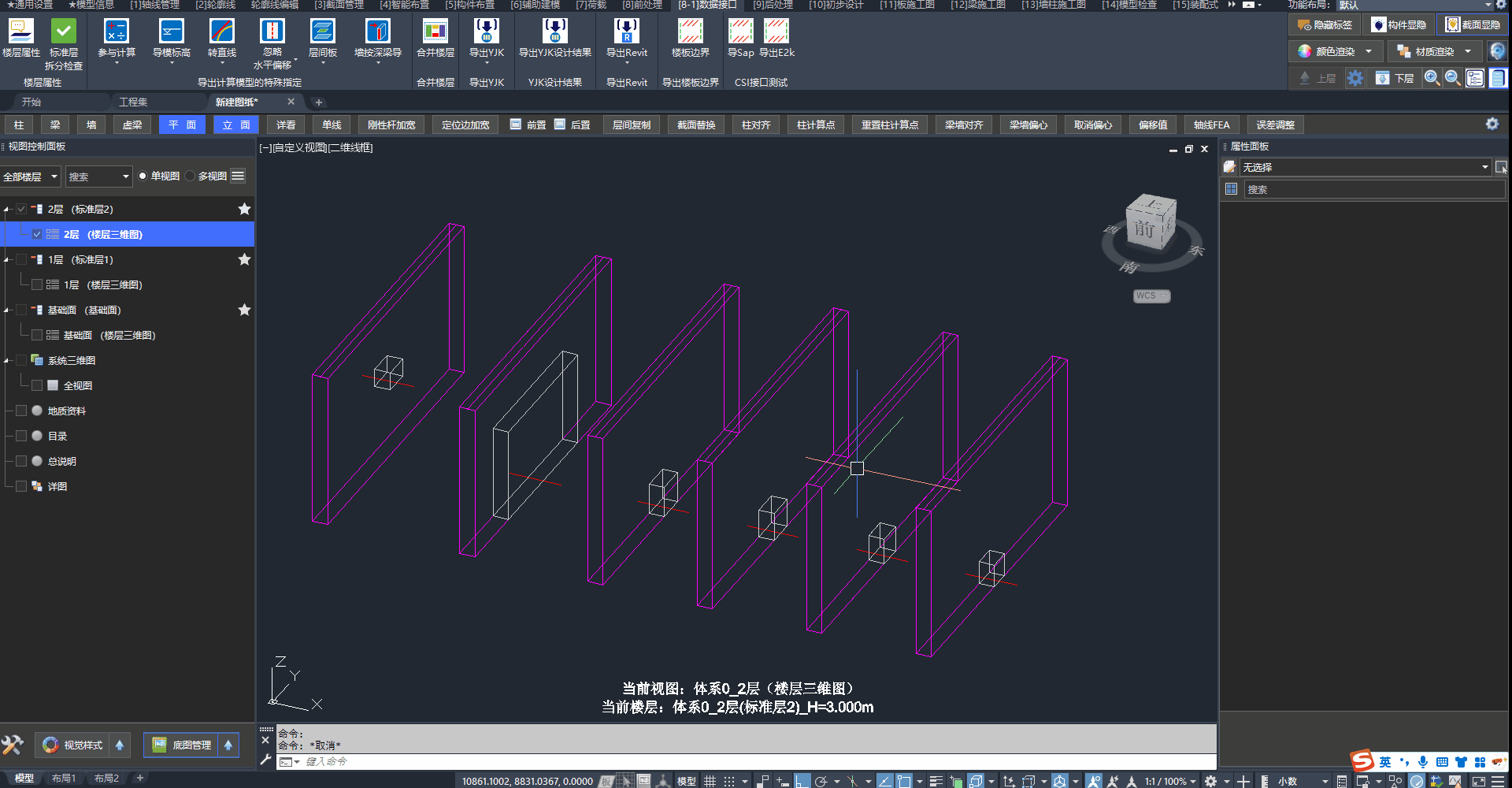

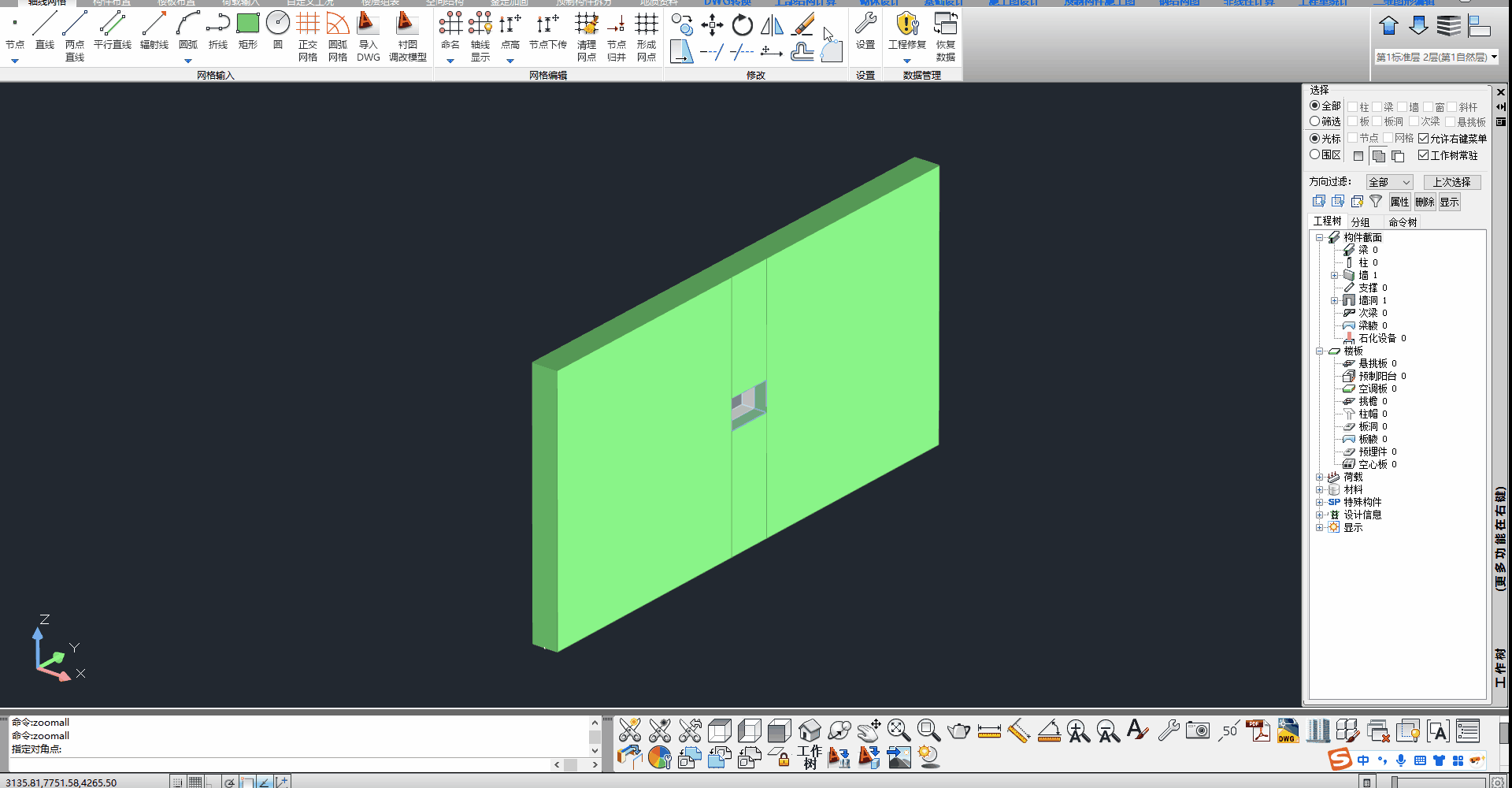

不同洞口尺寸在计算软件中的简单测试：
以50模数为例，当洞口尺寸≤500时将不在有限元模型中体现
5.5、导荷方式¶
问：在计算软件中设置了楼板的导荷方式，是否会被记录❓
答：在「匹配构件信息」界面中勾选板的“特殊指定”后，将记录用户在计算软件中设置的导荷方式。

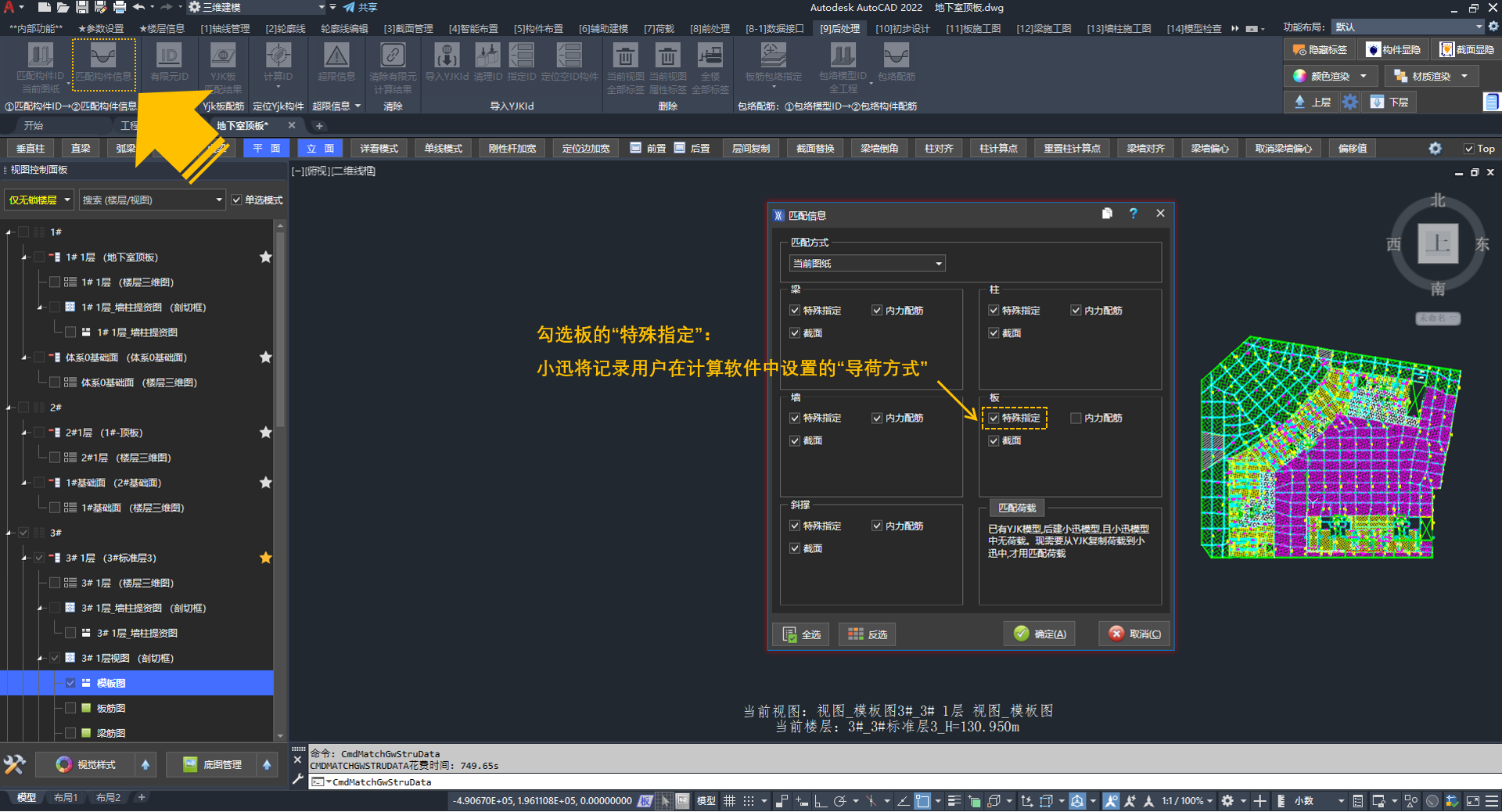

记录板的导荷方式需要勾选板的特殊指定。
📢 特别说明：
由于计算软件未提供相关接口，所以导荷方式仅能在计算软件中设置。
5.6、楼梯¶
问：在计算软件中布置了楼梯，是否会匹配回小迅模型❓
答：在「匹配构件信息」界面中勾选板的“楼梯”后，将记录用户在计算软件中所布置的楼梯。
匹配后，在后续的导模中会包含楼梯数据。

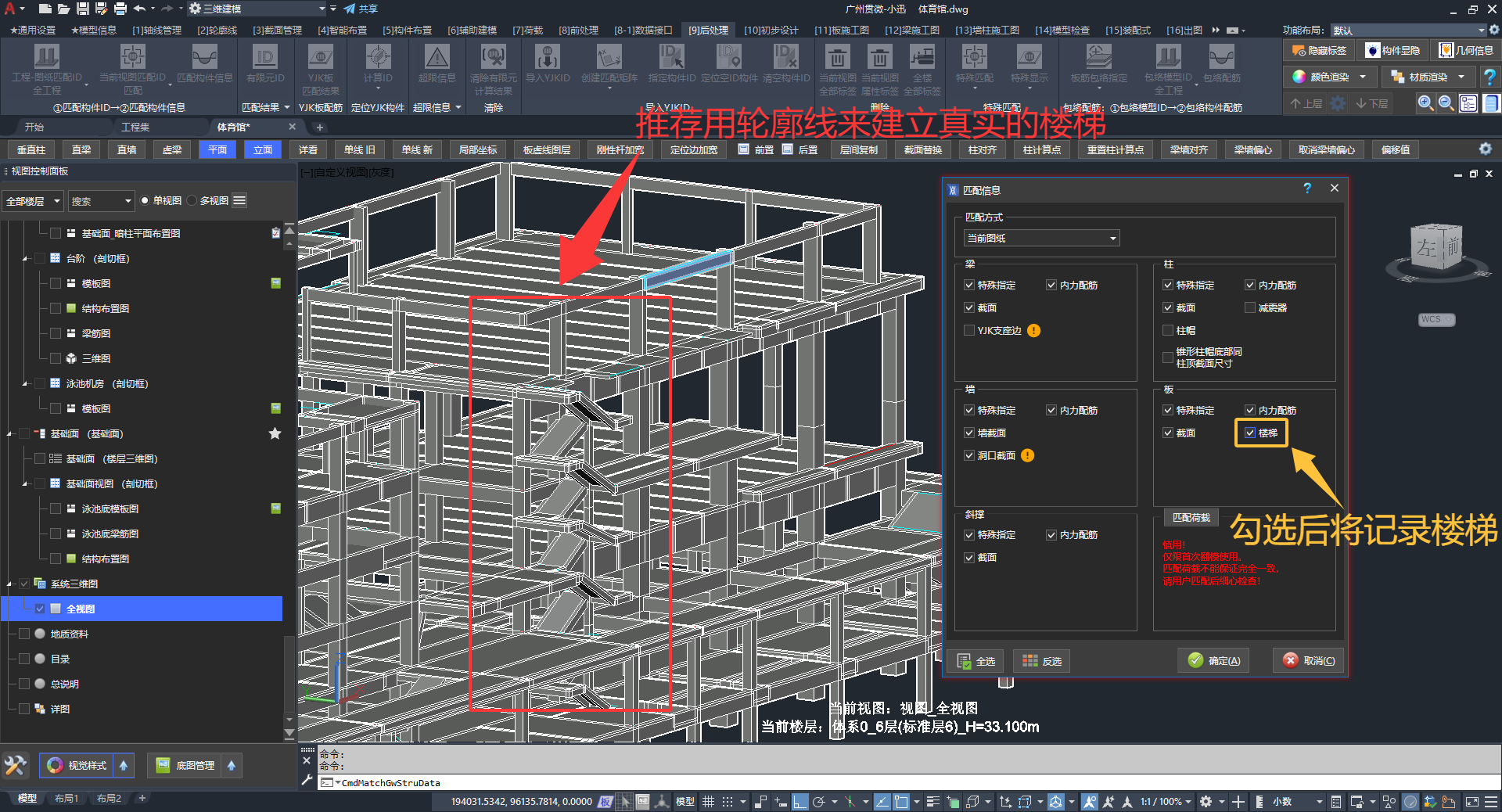

「匹配构件信息」界面中勾选“楼梯”
📢 特别说明：
- 在小迅中，楼梯所在的楼板应设置为“0板厚”而不是“全房间洞”
- 对结构计算有显著影响的楼梯，推荐采用轮廓线进行真实建模
5.7、构件 ID 颜色¶
问：为什么构件 ID 是橙色❓
答：小迅构件匹配到多个计算模型构件 ID 时，ID 显橙色以作提示。

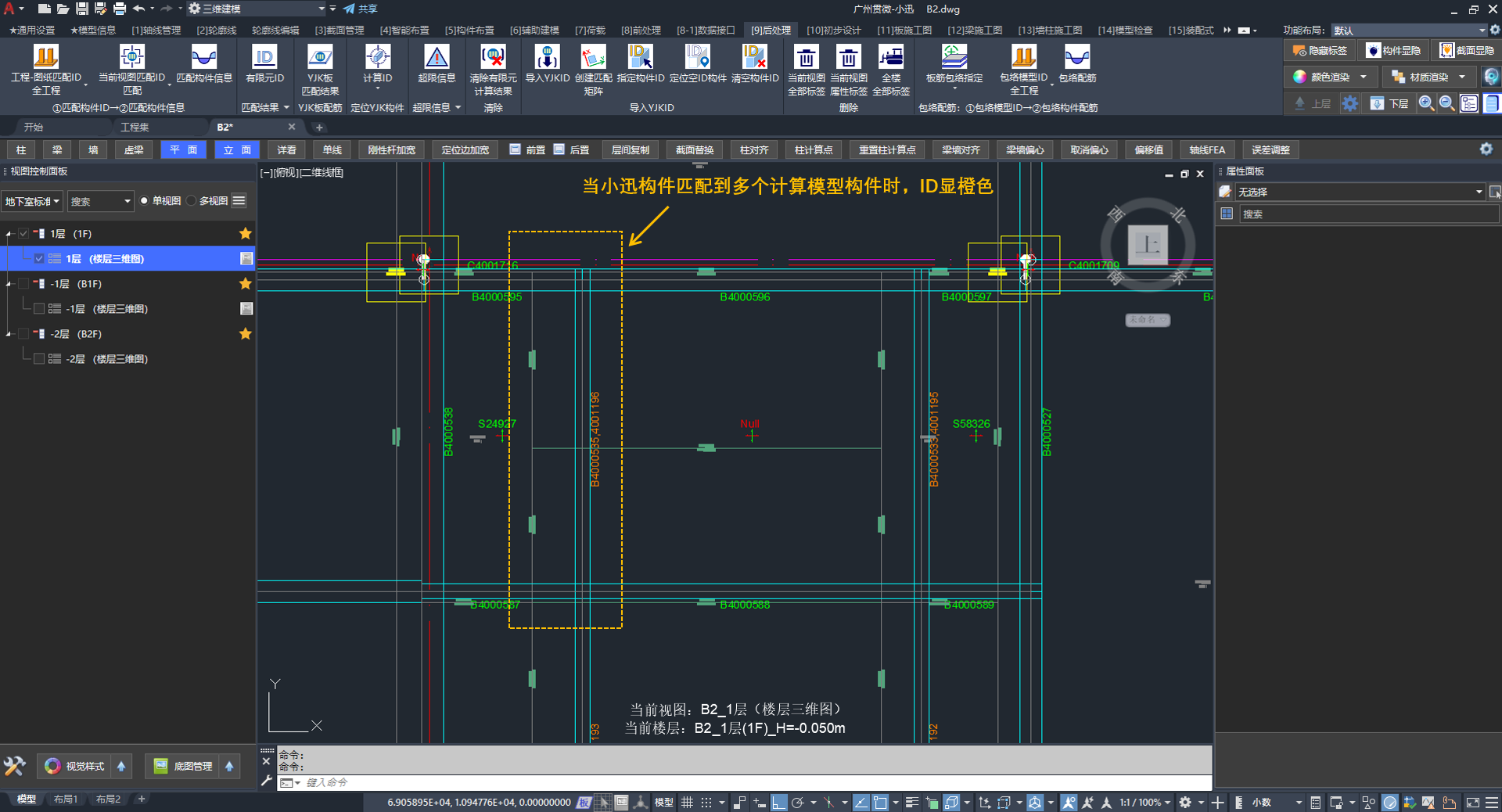

小迅构件匹配到多个计算模型构件 ID 时，ID 显橙色
5.8、计算总参的存储¶
问：将计算结果匹配回小迅后，计算软件的前处理总参设置存储在哪里❓
答：不同的匹配方式略有不同。👉点击查看文档
- 「全工程匹配ID」、「当前图纸匹配ID」→ 存储在图纸
- 「当前视图匹配ID」→ 存储在当前视图
5.9、边界条件应在哪里定义¶
问：小迅导出计算模型，每次都要重新设定边界条件吗❓
答：楼板边界条件应在小迅中定义再导出；不宜直接在 YJK 中设定边界，否则重新导出计算模型时用户修改的边界无法保留。正确流程：小迅导出模型 → YJK 计算并匹配 ID → 在小迅中导出边界条件数据库并导入 YJK，详见导出边界条件。
5.10、隐藏计算书¶
问：视图中的计算书怎么隐藏❓
答：板配筋、梁配筋、墙柱配筋等计算书（标签），在施工图功能选项卡 /「标签删除」面板中点击「删除属性标签」按钮即可关闭显示。
📢 特别说明：
勿误点「删除全部标签」，否则会删除视图中已生成的施工图成果。
六、导出其他模型¶
6.1、Revit 中按钮不可用¶
问：为什么在 Revit 中「小迅」面板的功能按钮均不可用❓
答：Revit 需先打开任意一个现有工程，「小迅」选项卡中的功能按钮才会生效。

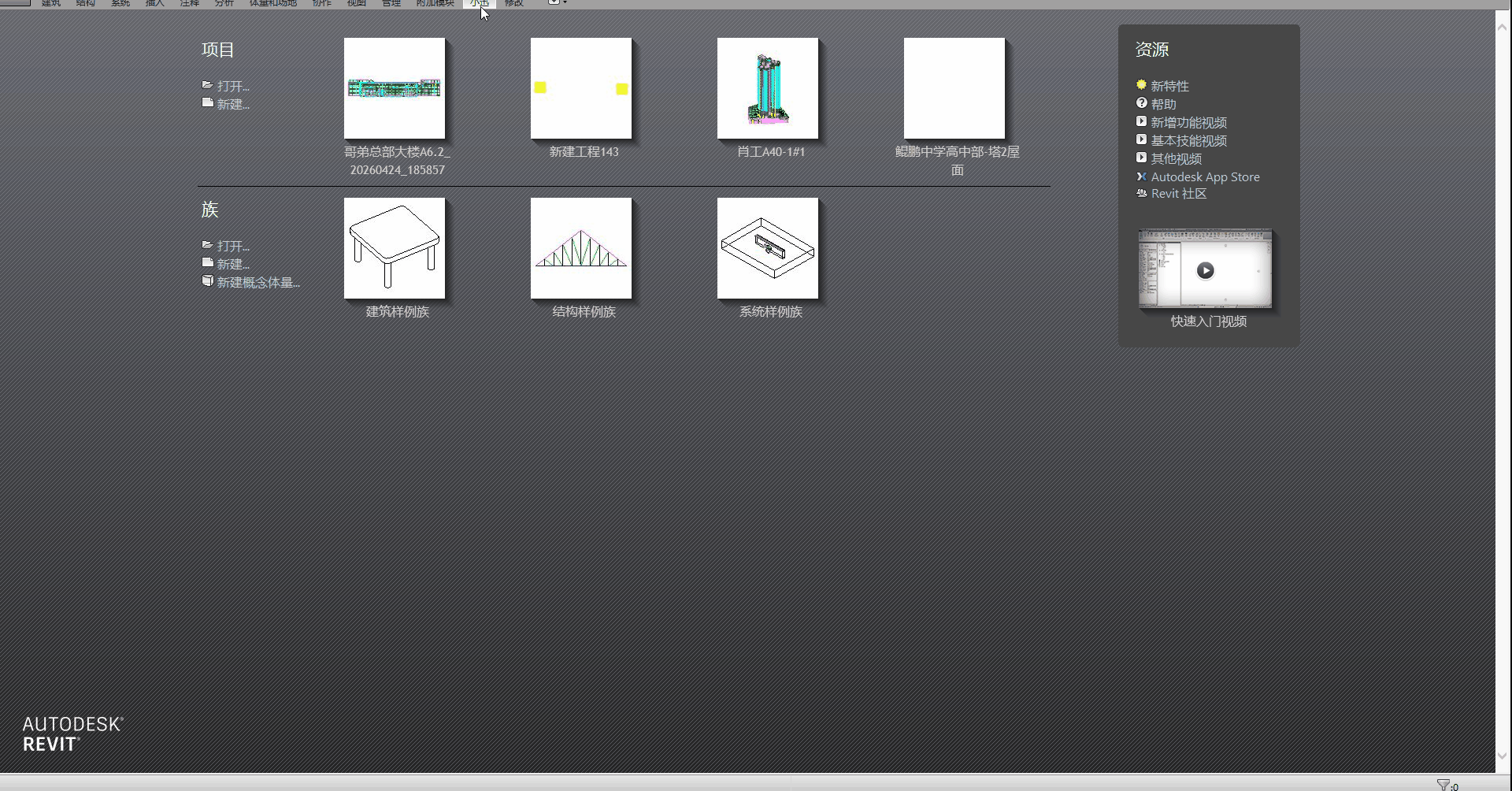

须先进入任意工程，「小迅」功能才会生效
关联文档：
