任意类型项目的真实建模

所有自动输出的设计成果,均源自一个真实的三维建筑模型。

大纲


一、前言

“自定义截面”与“大样”两项功能极大地满足了真实建模的需求,并实现:

  • 满足自动成图的需求
  • 满足模型计算的需求
  • 满足导出 Revit 的需求

二、自定义截面

自定义截面的主要特性:

  • 任意形状,提供混凝土和型钢两种材质
  • 参数驱动截面尺寸
  • 导出计算模型时,可映射到计算软件中的构件截面

2.1、使用场景

以下展示了一些实际工程中的自定义截面:

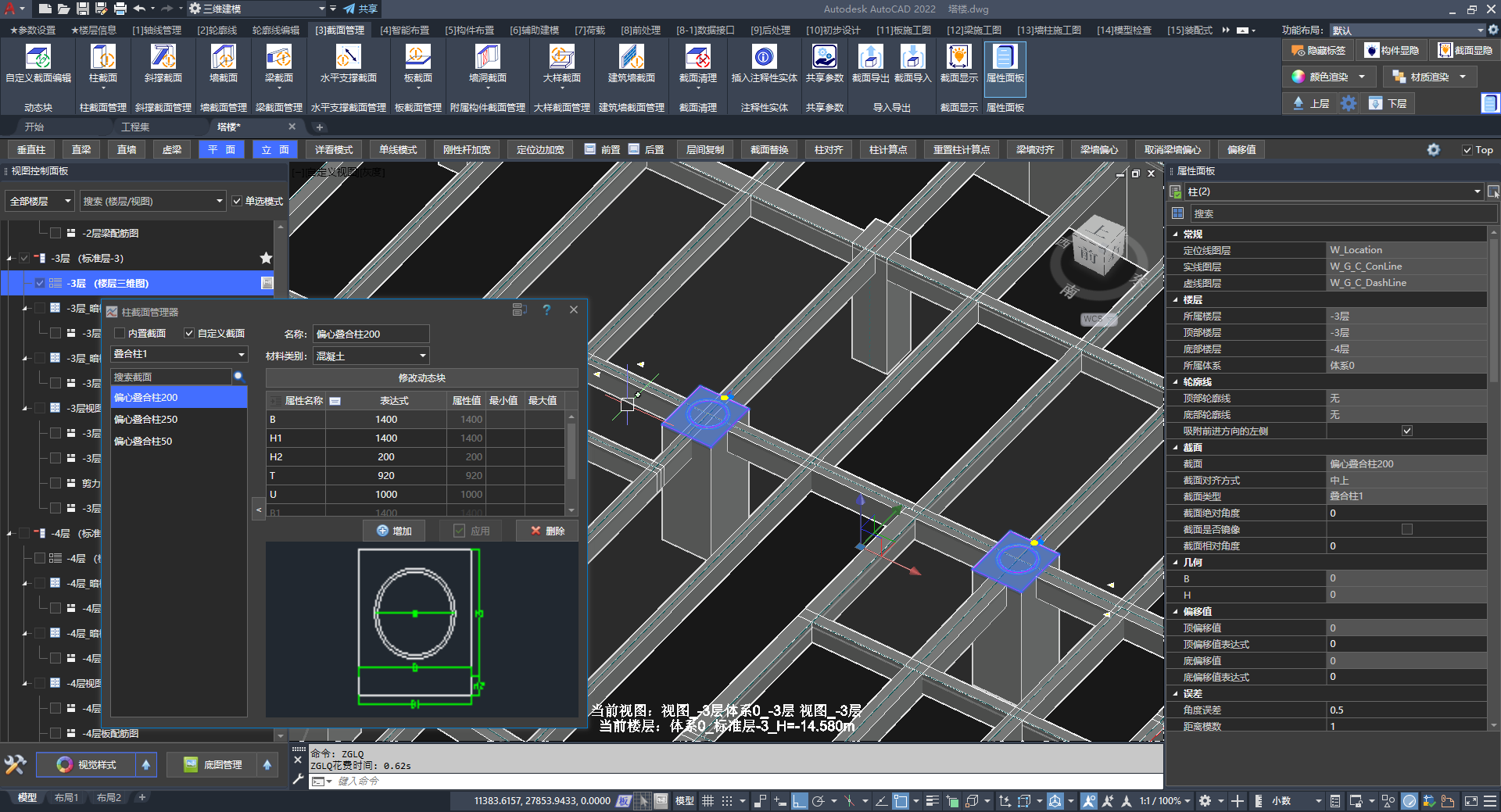

超高层项目中用户自定义的偏心叠合柱

在超高层项目中,用户自定义的偏心叠合柱

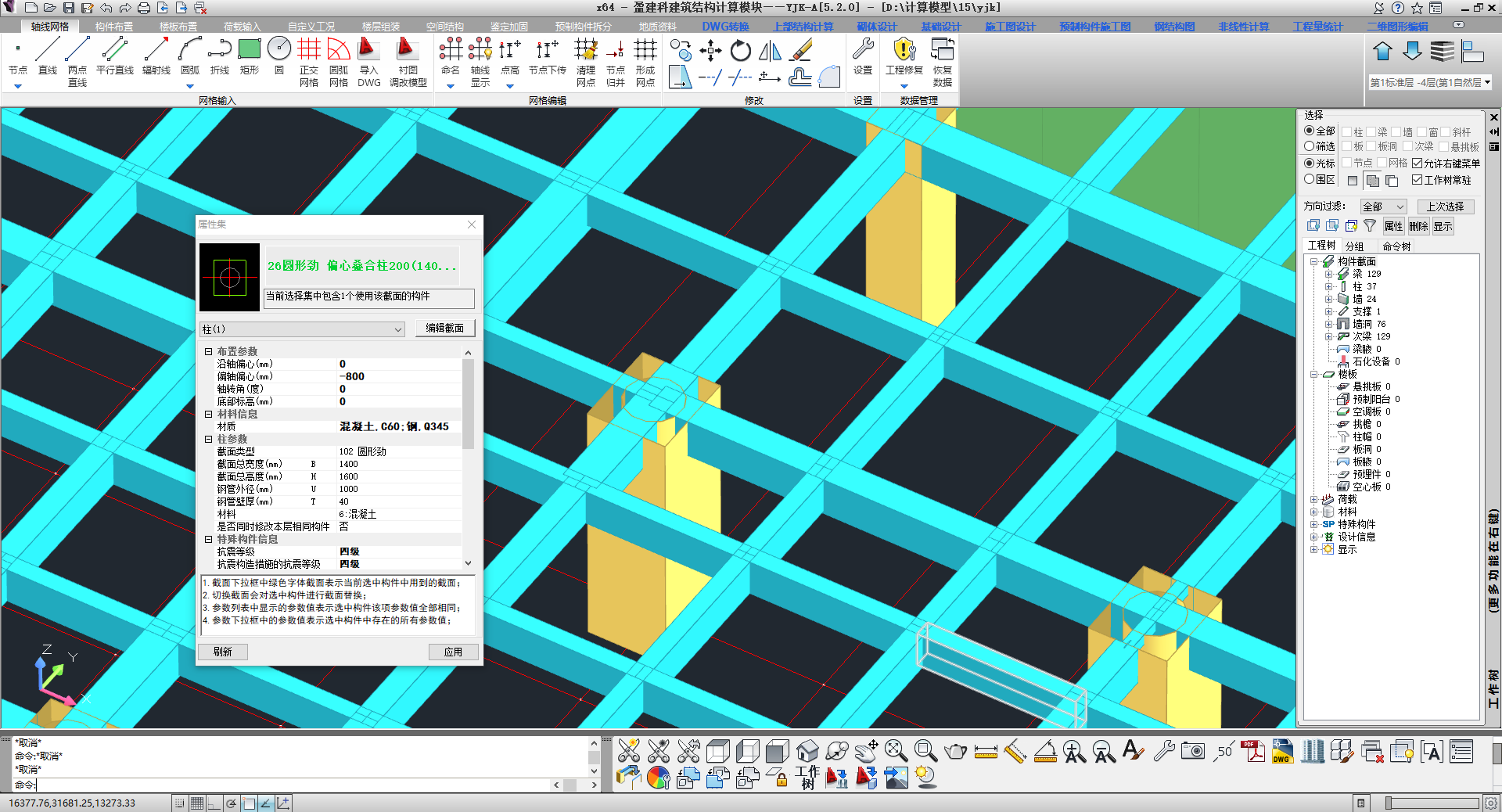

自定义截面映射为计算软件中的圆形劲柱

自动生成计算模型时,上图中的自定义截面映射为:圆形劲

自定义钢柱截面在小迅与计算软件中的对应关系

自定义钢柱(小迅) ---> 十字工(计算软件)

2.2、功能入口

在「截面管理」选项卡 /「动态块」面板中点击「自定义截面编辑」按钮。

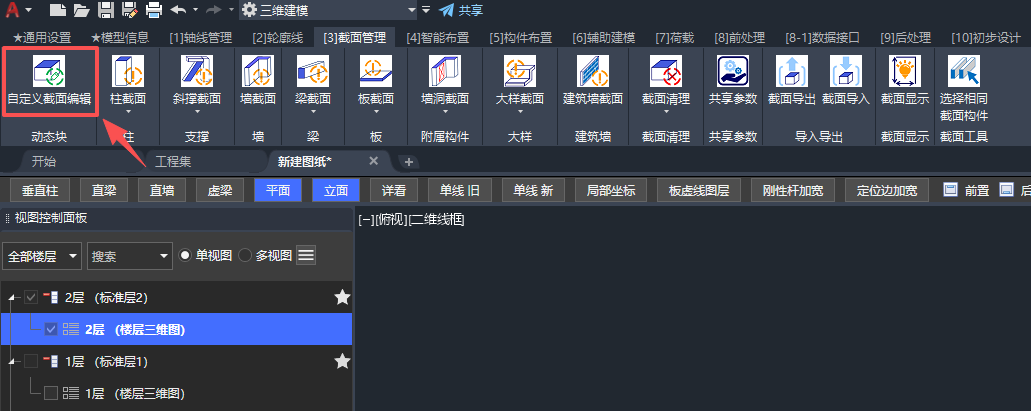

自定义截面功能入口

「自定义截面编辑」位于「截面管理」选项卡 /「动态块」面板

2.3、功能界面

进入后打开块编辑器界面:

  • 可按混凝土、型钢、洞口、注释选择材质并分层绘制截面轮廓
  • 通过几何约束、尺寸标注与参数管理器驱动截面尺寸
  • 显示模式提供「真实」「线框」按钮:查看材质效果时用「真实」
  • 完成后点击「关闭块编辑器」保存

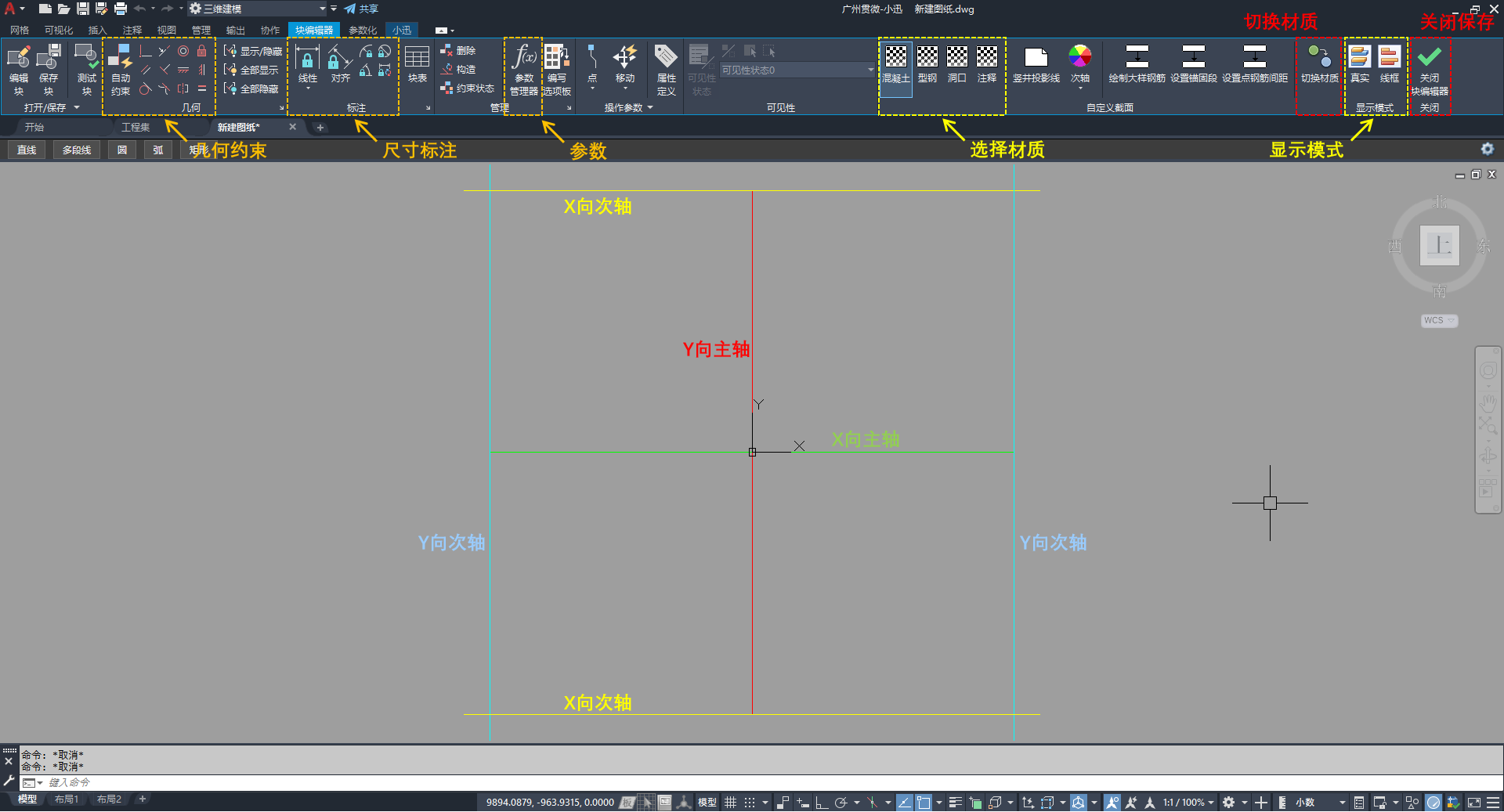

自定义截面功能界面

块编辑器中的几何约束、尺寸标注、参数、选择/切换材质、显示模式与关闭保存

2.4、创建步骤

进入「自定义截面编辑」后,可按下列步骤创建参数化自定义截面,并用于布置构件。

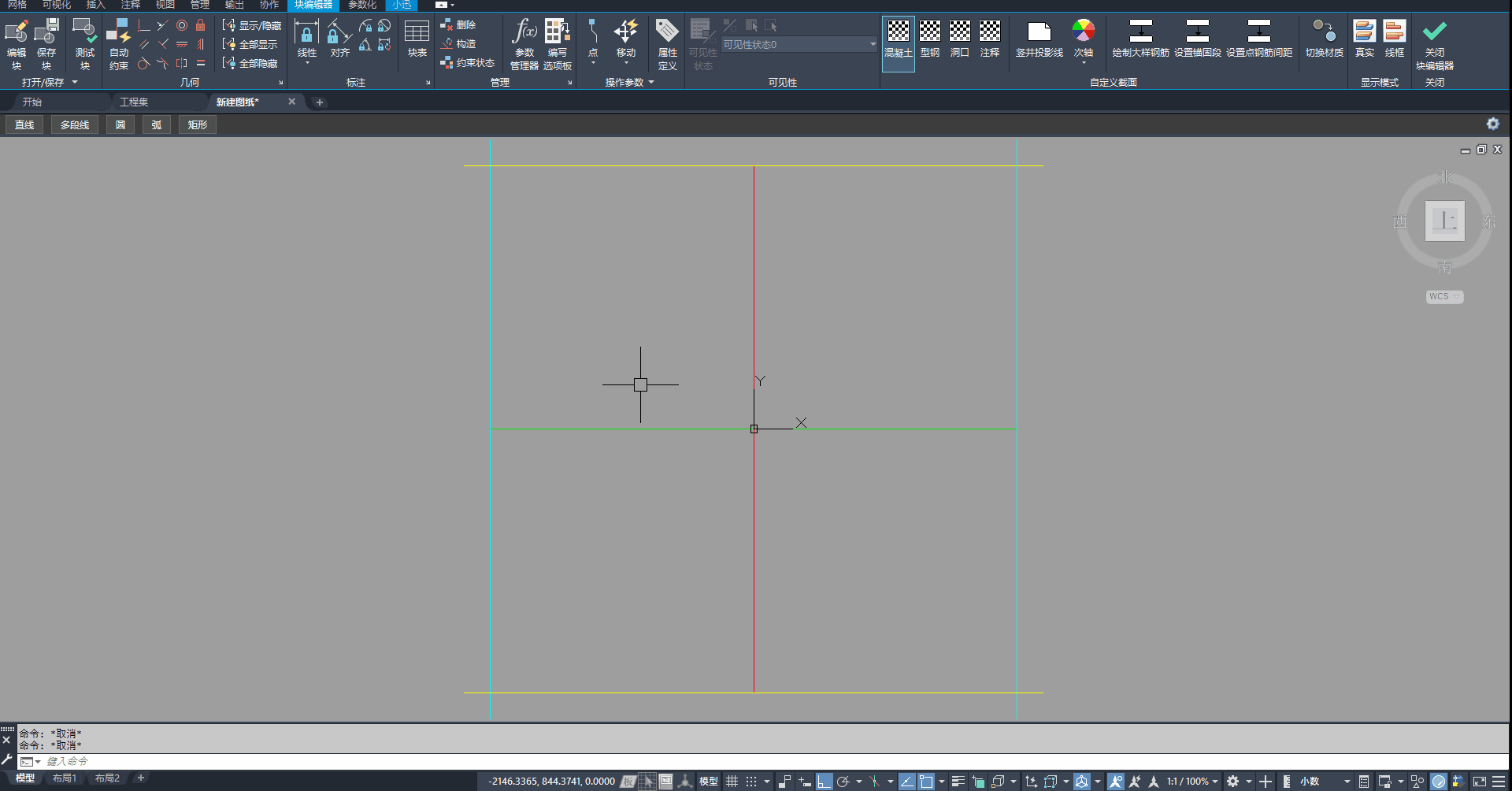

多段线绘制截面轮廓

先大致绘制截面外轮廓,绘制完成后可点击「真实」校验材质与截面效果。

多段线绘制截面轮廓

在块编辑器中用多段线绘制截面轮廓

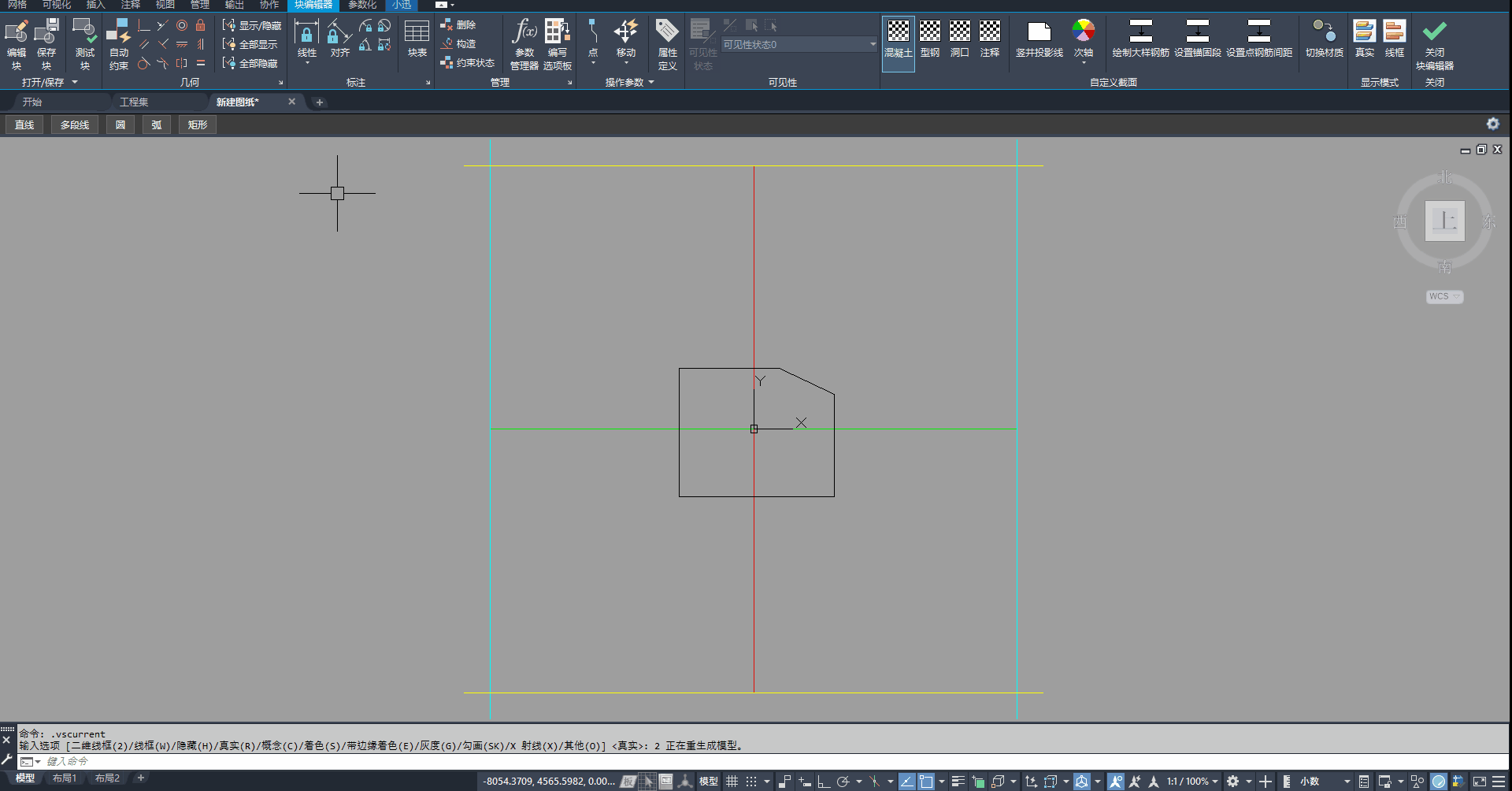

设置自动约束

轮廓绘制完成后,使用「自动约束」,为图线批量添加平行、水平、垂直等几何约束,保证后续改参数时形状关系稳定。

设置自动约束

对截面轮廓设置自动约束

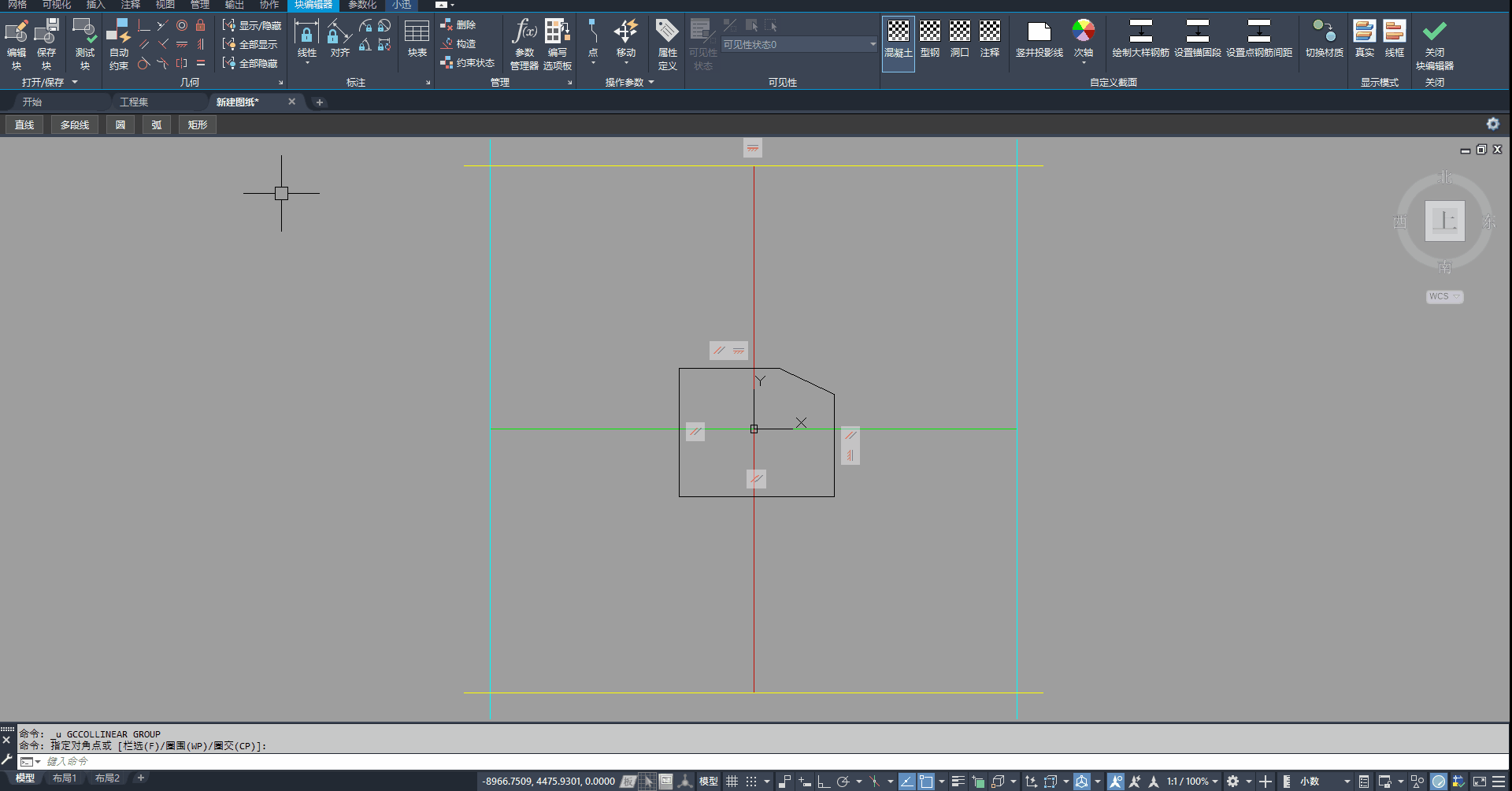

次轴与轮廓共线

将 X、Y 向次轴与截面外轮廓对应边设为共线,使次轴随轮廓尺寸联动,便于定位与参数驱动。

次轴与轮廓共线

设置次轴与截面轮廓共线

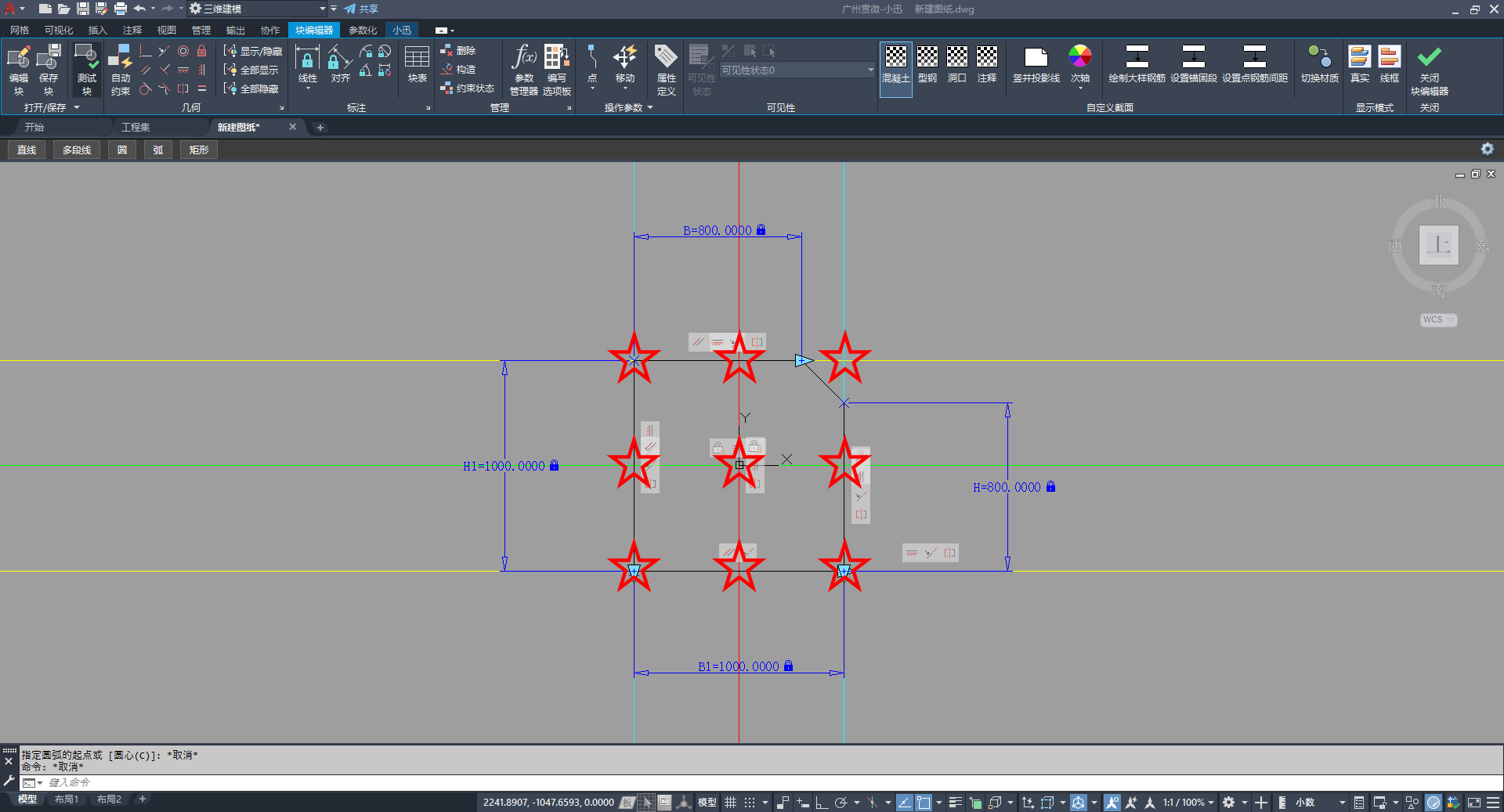

轴线交点即对齐点

📢 特别说明:

轴线之间的交点即为截面“对齐方式”对应的定位点。

轴线交点与对齐方式

轴线交点对应截面对齐方式的定位点

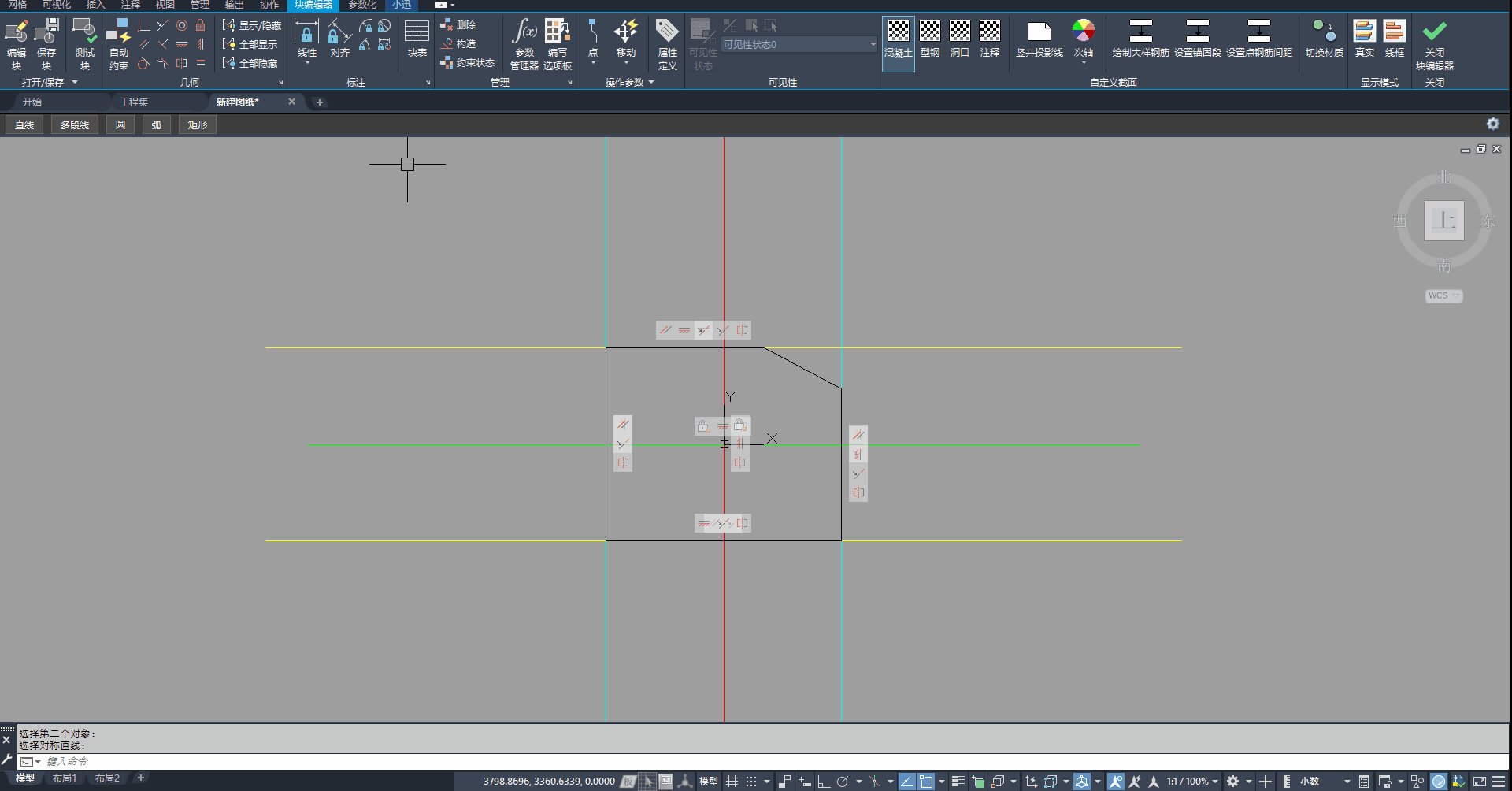

设置尺寸约束

用线性或对齐标注为关键边添加尺寸约束。

设置尺寸约束

为截面轮廓设置尺寸约束与参数名

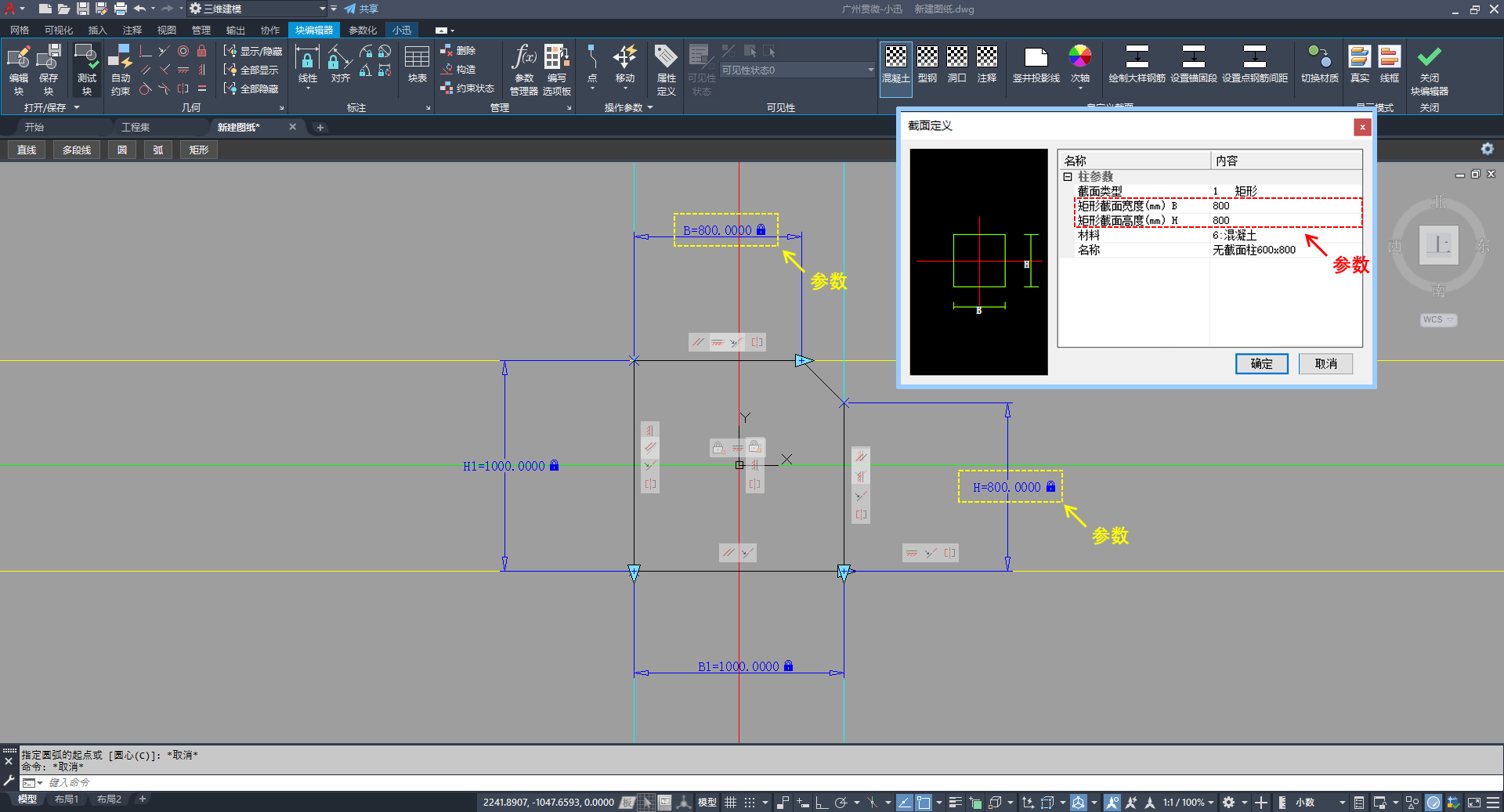

映射截面的尺寸参数

📢 特别说明:

若需映射计算软件截面,截面的尺寸参数名必须与 YJK 的完全对应,包括大小写。

映射截面尺寸参数与 YJK 对应关系

块编辑器中的尺寸参数名须与截面定义中的参数名一致

例如:矩形柱截面中,柱宽为 B,柱高为 H。

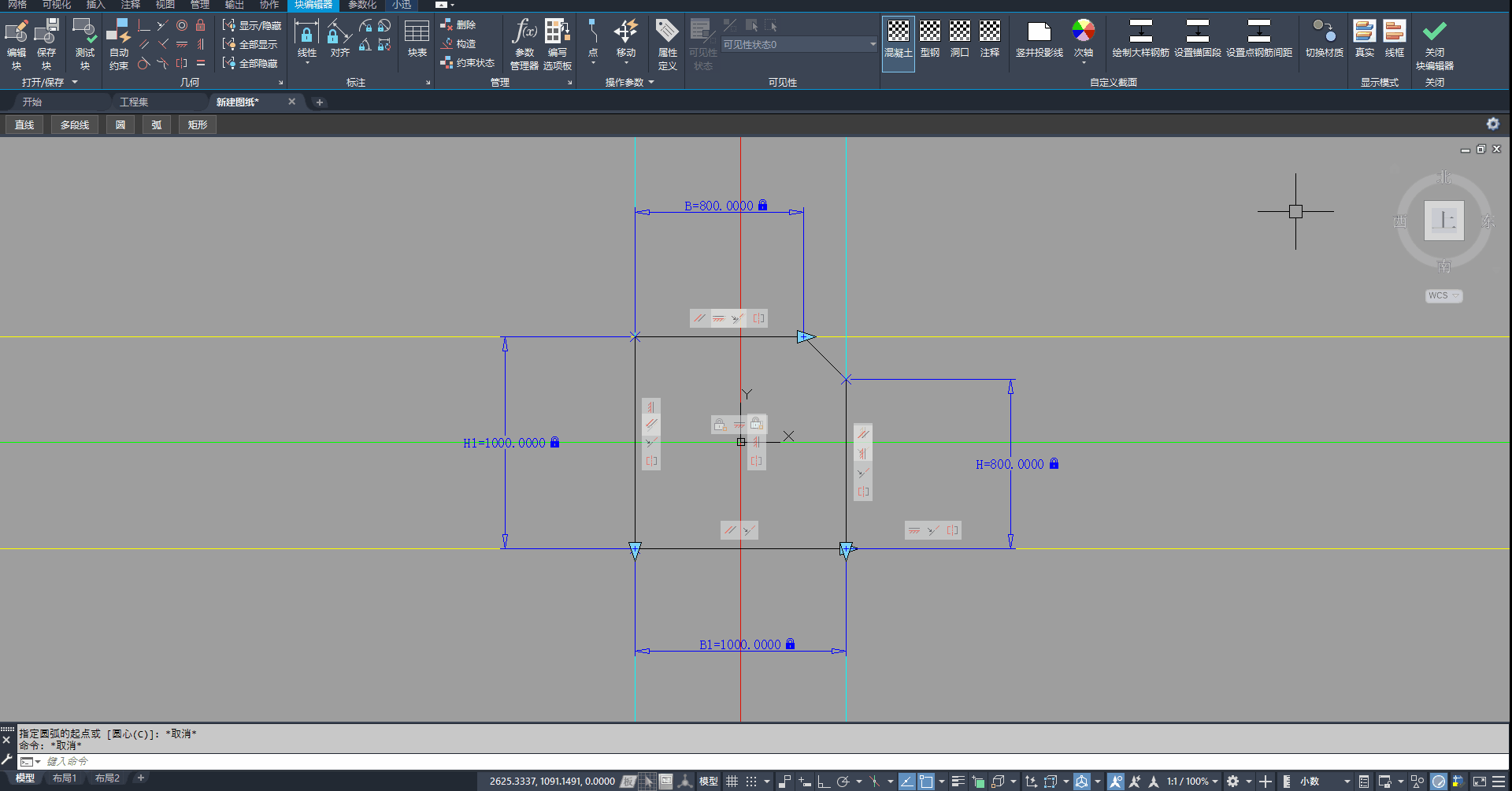

保存截面

确认几何约束与尺寸参数无误后,点击「映射截面」完成与计算软件截面的对应,再关闭并保存块编辑器,自定义截面即可出现在构件截面管理器中供选用。

保存截面

保存自定义截面,完成块编辑

创建并布置构件

回到设计图纸,在对应构件的截面管理器中选用刚创建的自定义截面,按常规方式布置柱、梁、墙等构件。

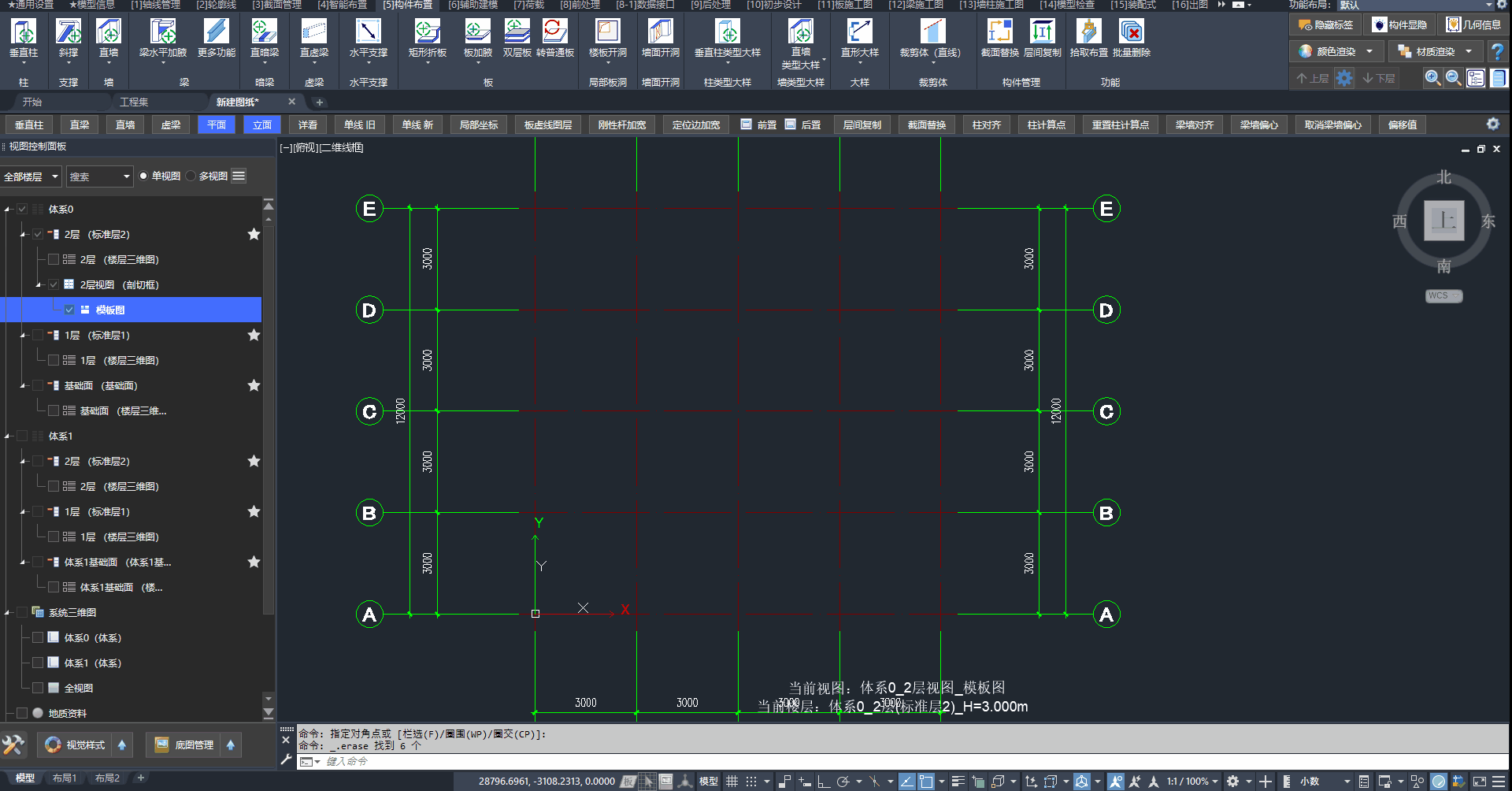

创建并布置构件

选用自定义截面并布置构件

2.5、修改操作

修改截面

在对应构件的截面管理器中选中需修改的自定义截面,点击「修改动态块」,即可再次进入块编辑器调整轮廓、约束与参数。

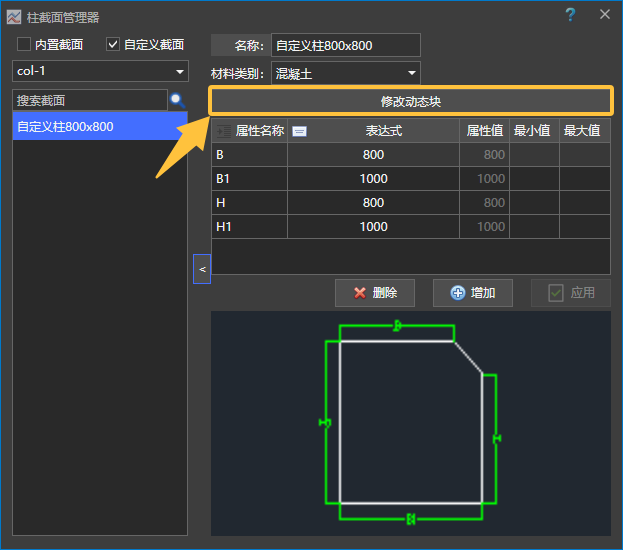

修改动态块

在截面管理器中点击「修改动态块」编辑自定义截面

2.6、操作视频

👇请点击观看【小迅操作视频(5)-- 任意截面任我行】

摘要:讲解如何在小迅中创建自定义截面。

三、大样

“大样”的主要特性:

  • 非结构构件,不导入计算模型
  • 参与模板图的表达,在按画法几何生成虚实线
  • 可导出 Revit 模型
  • 没有相交处理

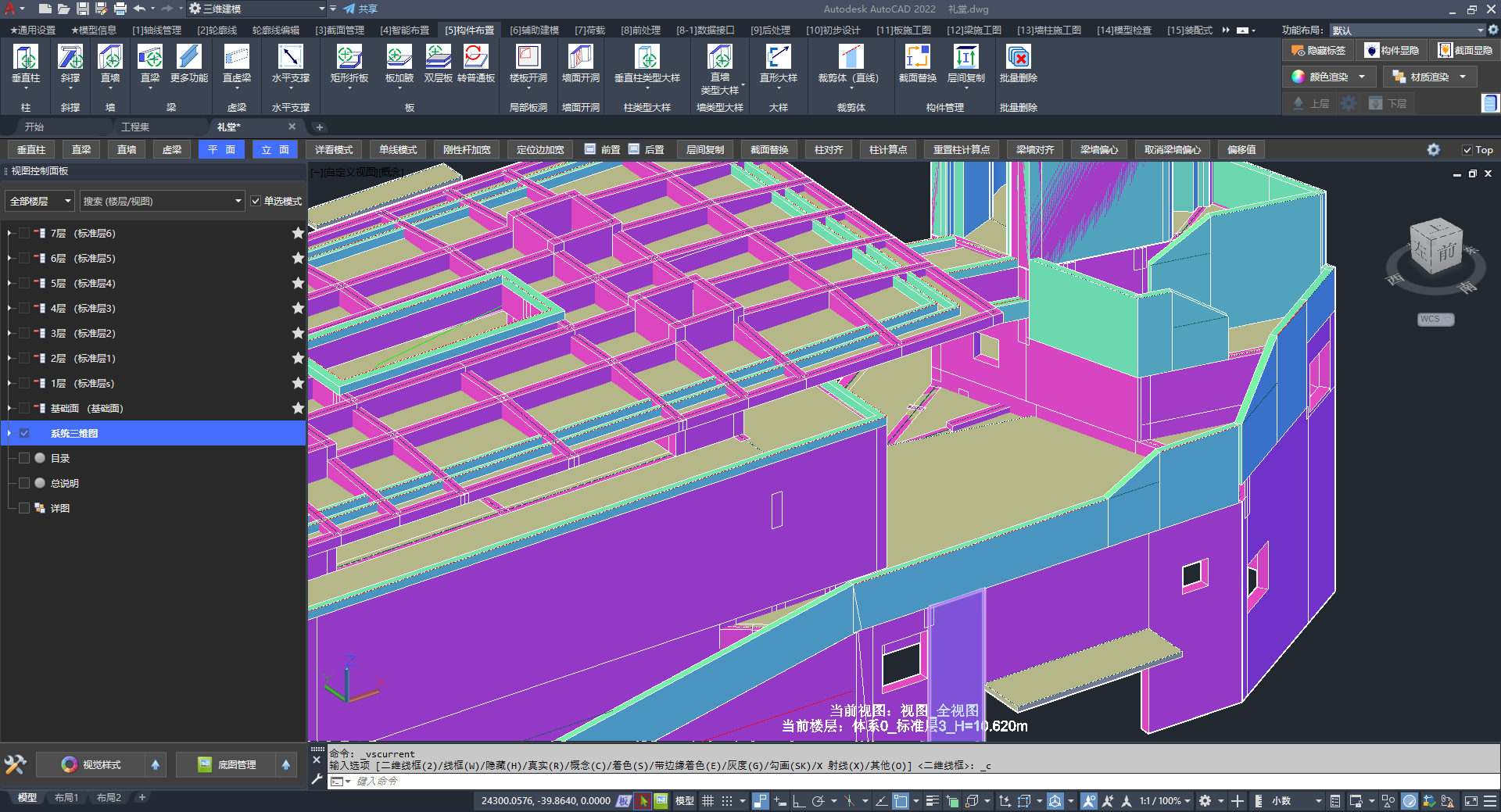

利用大样实现建筑造型(洋红色为结构构件,青色为大样)

利用大样实现建筑造型(洋红色为结构构件,青色为大样)

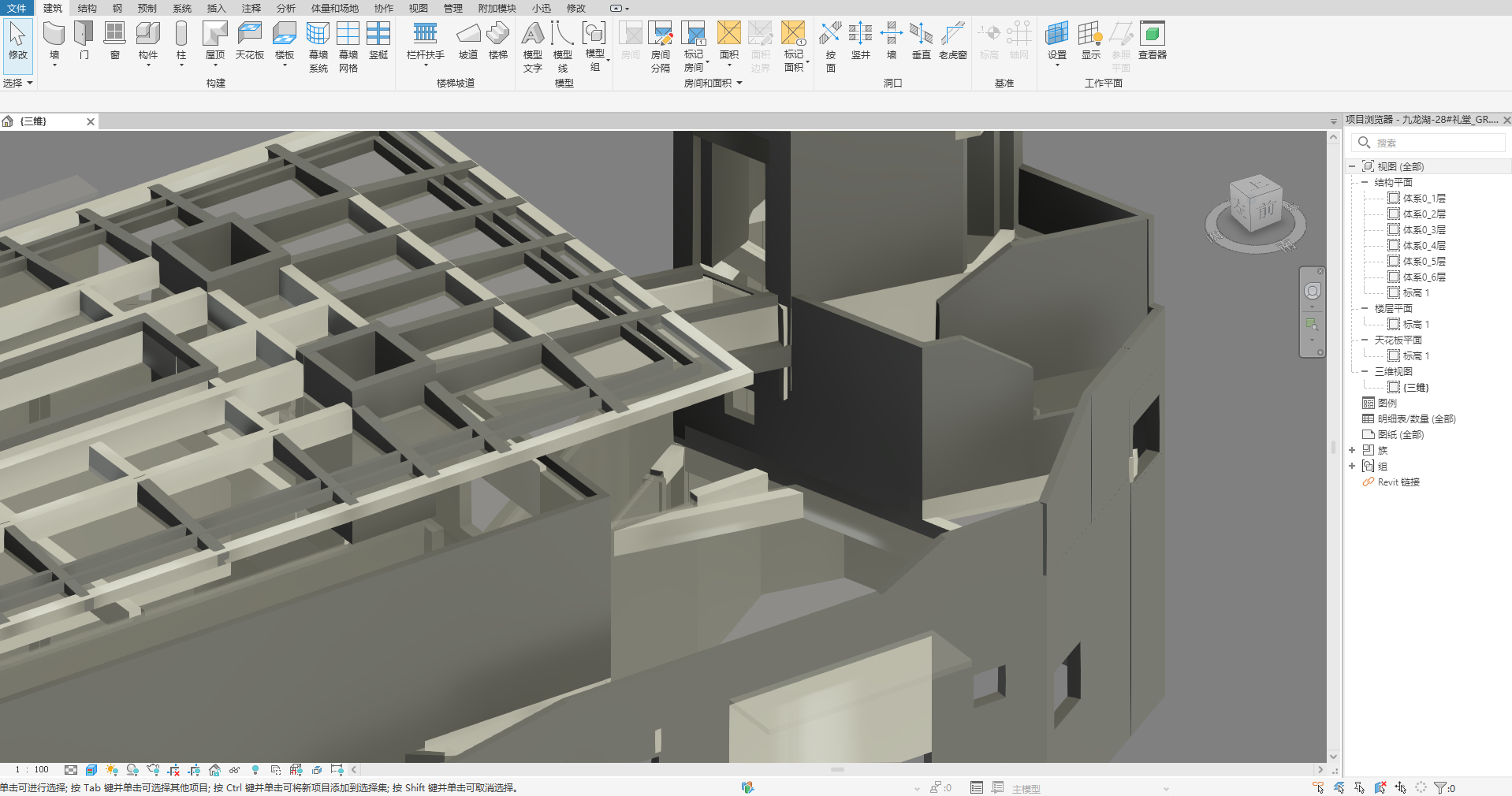

由小迅模型自动生成的 Revit 模型

由小迅模型自动生成的 Revit 模型

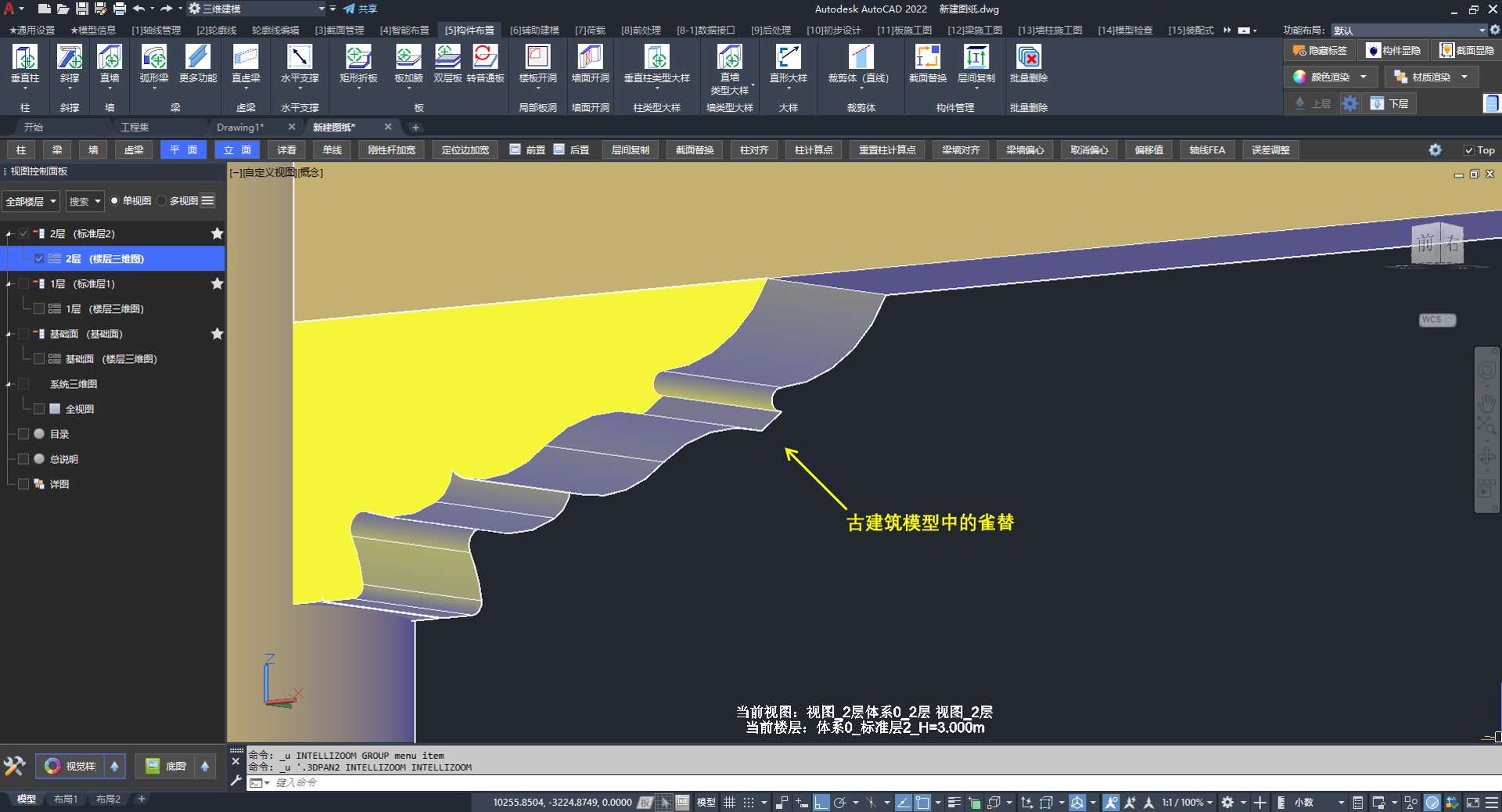

古建筑中的造型大样

古建筑中的造型大样

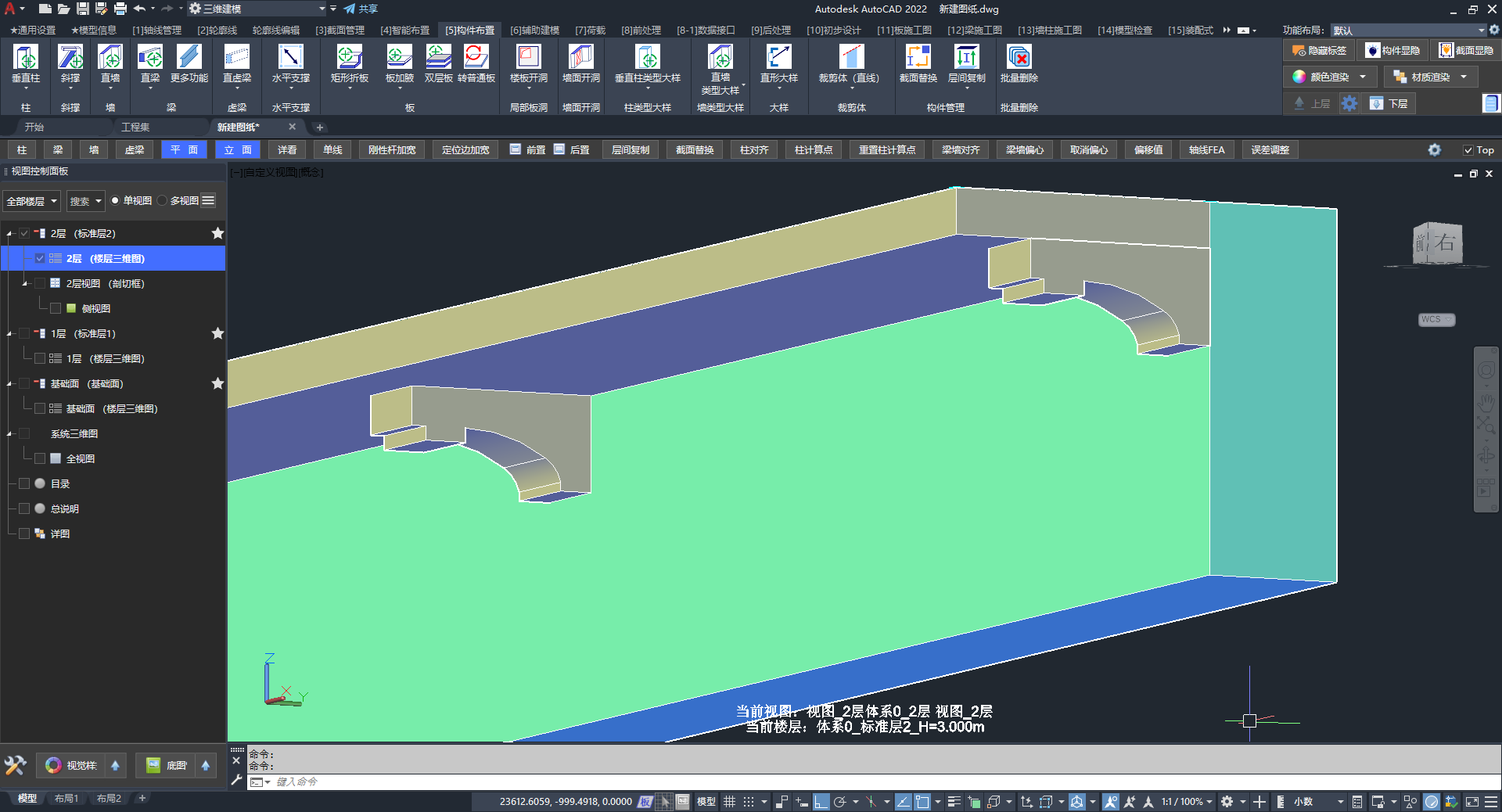

欧式建筑中的造型大样

欧式建筑的造型大样

大样布置入口在「构件布置」选项卡,按面板分为「大样」「柱类型大样」「墙类型大样」(各按钮下拉另有更多类型)。

3.1、大样

适用于造型飘线、空调飘窗、梁底下挂等建模场景。

「大样」面板按路径形态主要分为「直形大样」「弧形大样」「多段线大样」三类;同面板下拉另有「弧形大样(Arc命令)」「多段线大样(Pline命令)」等对应绘制方式。

常用「直形大样」,外轮廓可用「多段线大样」按路径布置。

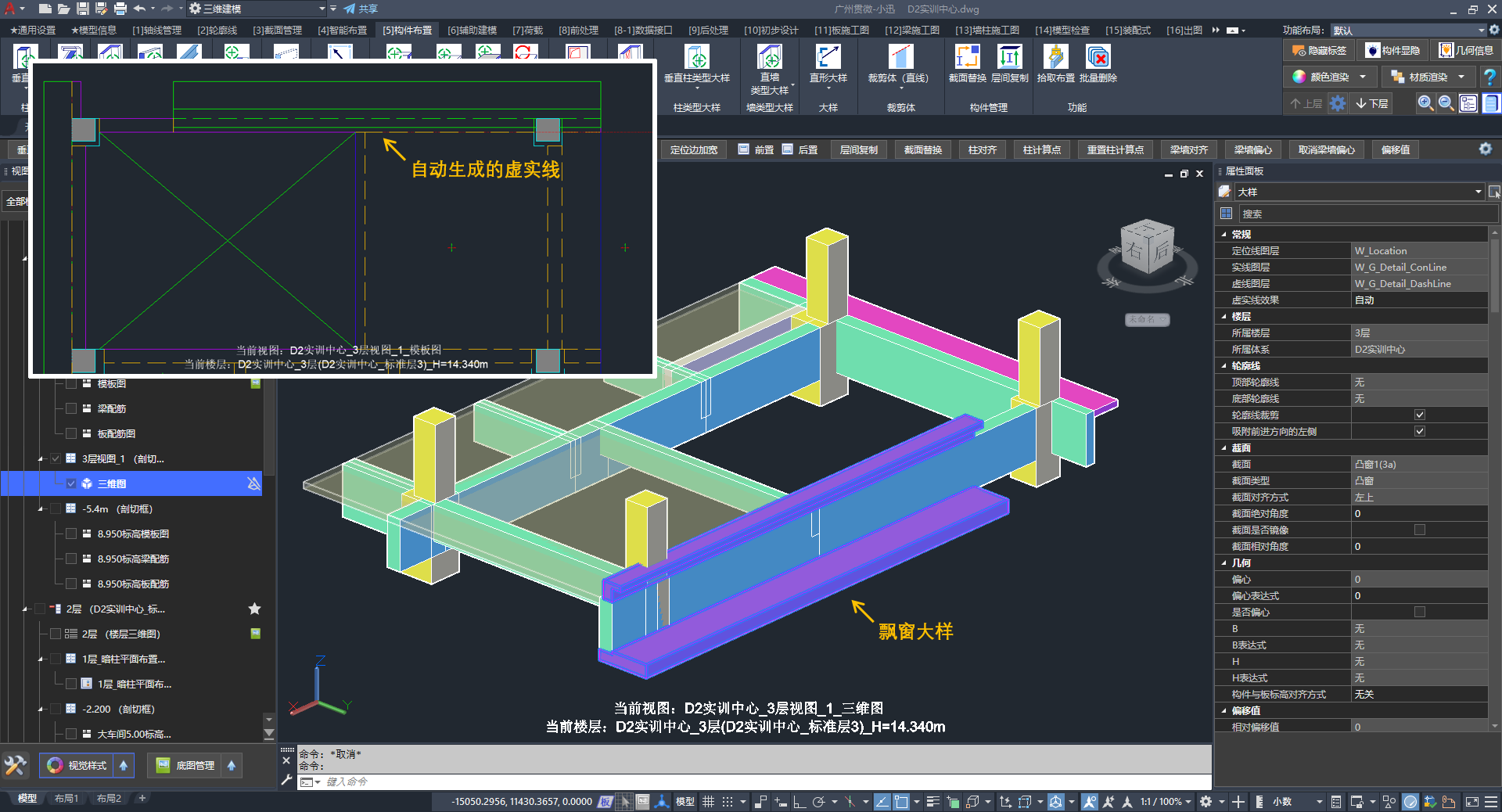

飘窗大样

「直形大样」布置飘窗:三维表达与模板图中自动生成的虚实线

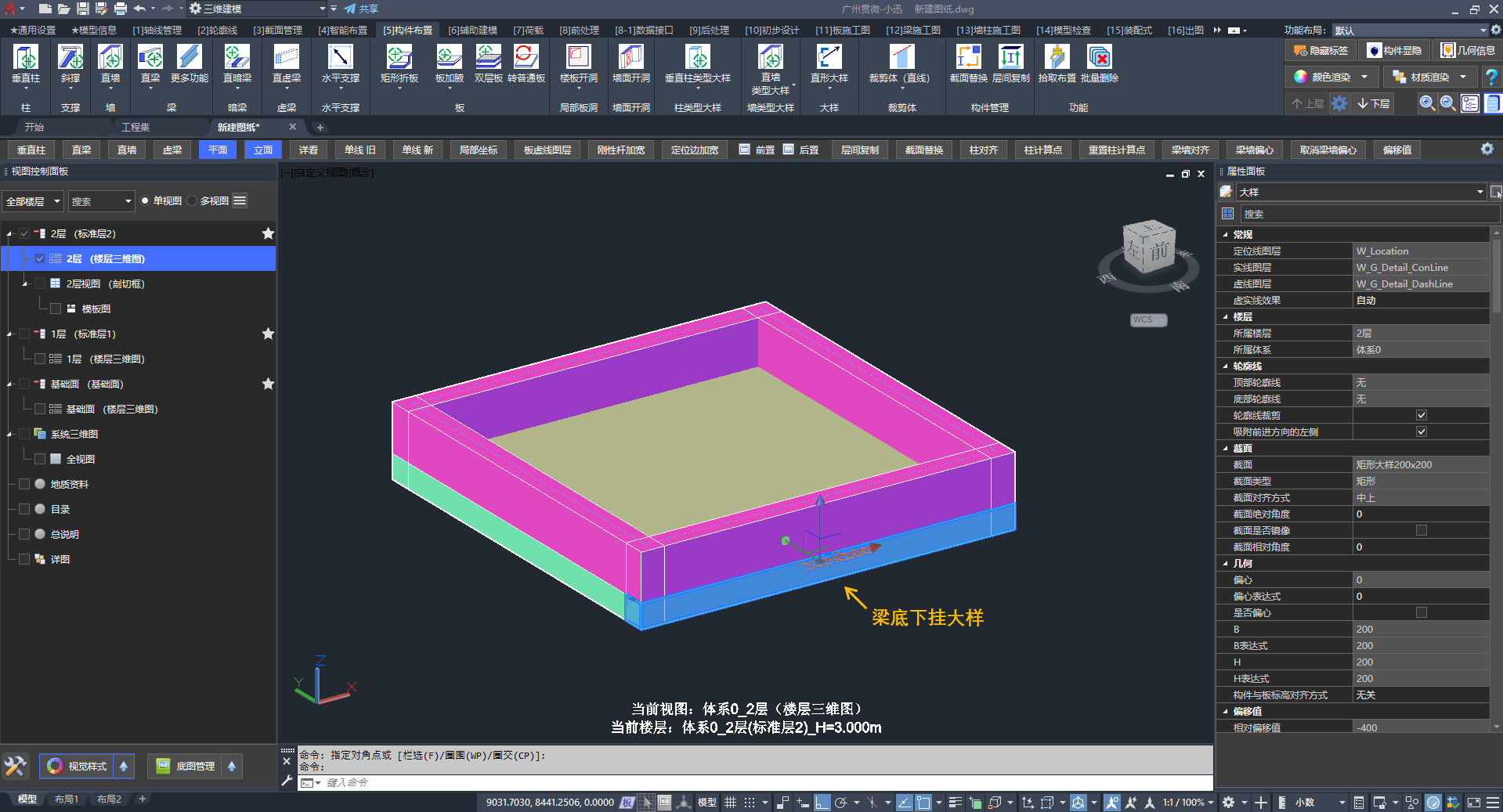

梁底下挂大样

「直形大样」布置梁底下挂:通过相对偏移值(如图中 -400)将大样置于梁底以下

「直形大样」:

🖍️ 操作步骤:

  1. 在「构件布置」选项卡 /「大样」面板中点击「直形大样」按钮
  2. 选择:大样截面列表中的截面(如凸窗、矩形大样)
  3. 设置:构件属性(工具条),梁底下挂等场景需设置相对偏移值
  4. 设置:对齐方式(按 TAB 键)
  5. 点击:指定起点与终点

「多段线大样」:

🖍️ 操作步骤:

  1. 在「构件布置」选项卡 /「大样」面板中点击「多段线大样」按钮
  2. 选择:大样截面列表中的截面
  3. 设置:构件属性(工具条)
  4. 依次点击:路径各顶点,闭合多段线后完成布置

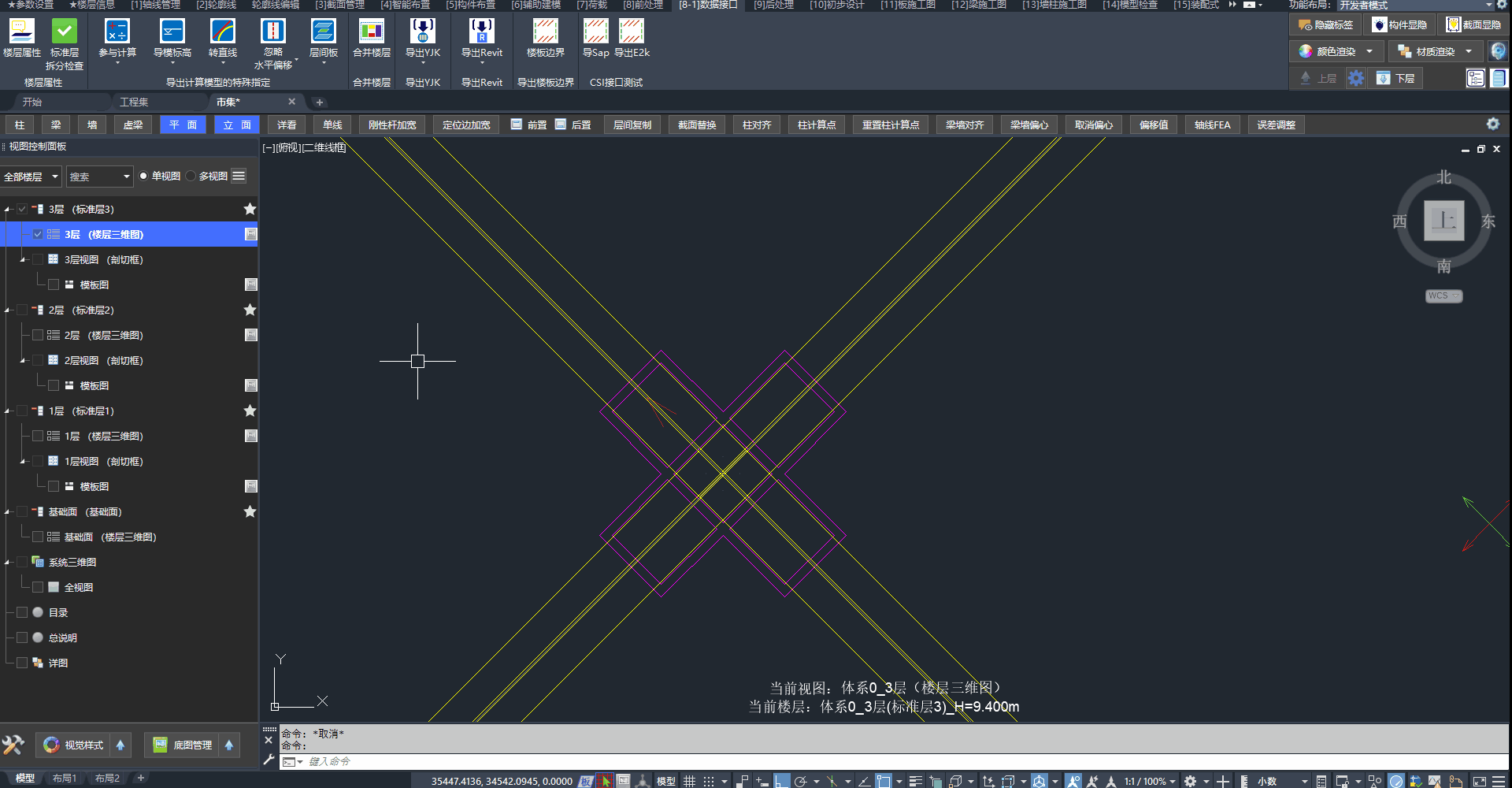

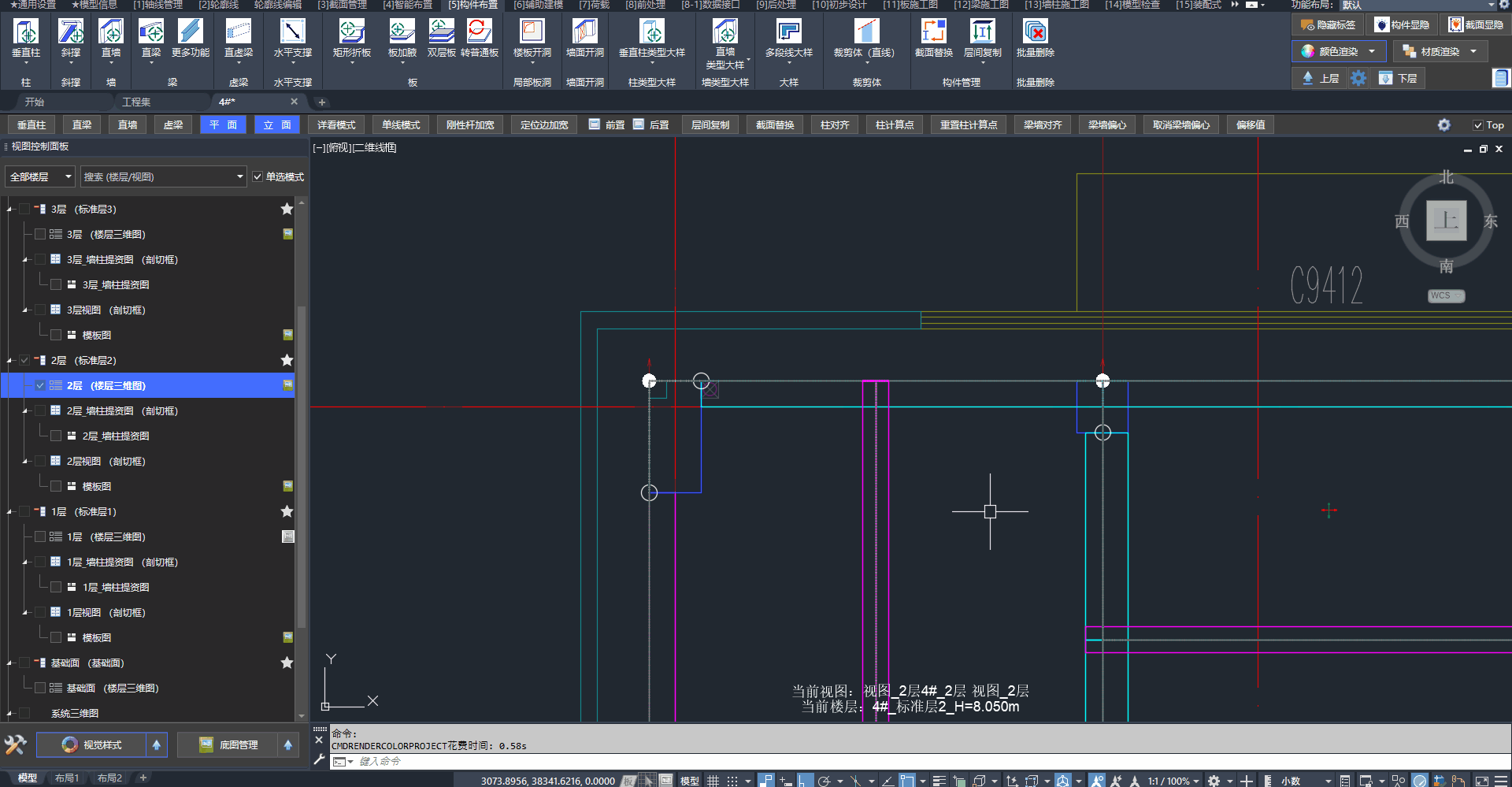

多段线大样的布置方式,可实现自动倒角

「多段线大样」:可实现自动倒角

3.2、柱类型大样

适用于构造柱的建模。

🖍️ 操作步骤:

  1. 在「构件布置」选项卡 /「柱类型大样」面板中点击「垂直柱类型大样」按钮
  2. 选择:大样截面列表中的截面
  3. 设置:构件属性(工具条)
  4. 设置:对齐方式(按 TAB 键)
  5. 点击:插入点

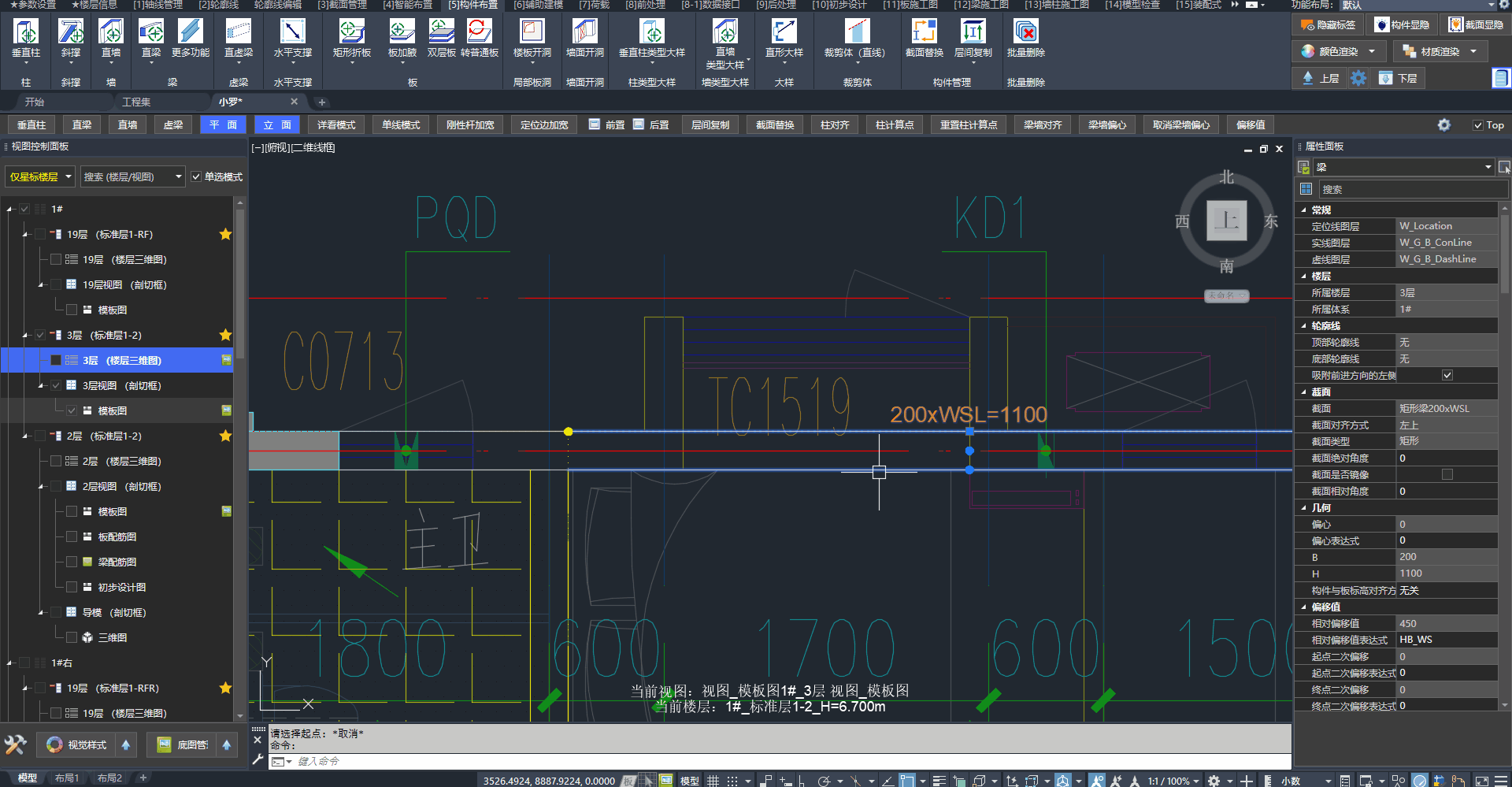

按大样布置飘窗和构造柱

「垂直柱类型大样」布置构造柱(GIF 中亦含「直形大样」飘窗)

3.3、墙类型大样

适用于造型外墙的建模。

🖍️ 操作步骤:

  1. 在「构件布置」选项卡 /「墙类型大样」面板中点击「直墙类型大样」按钮
  2. 选择:大样截面列表中的截面
  3. 设置:构件属性(工具条)
  4. 设置:对齐方式(按 TAB 键)
  5. 点击:指定起点与终点

关联文档:

四、截面的导出与导入

支持构件截面信息的导出与导入,便于在团队或项目间复用自定义截面。

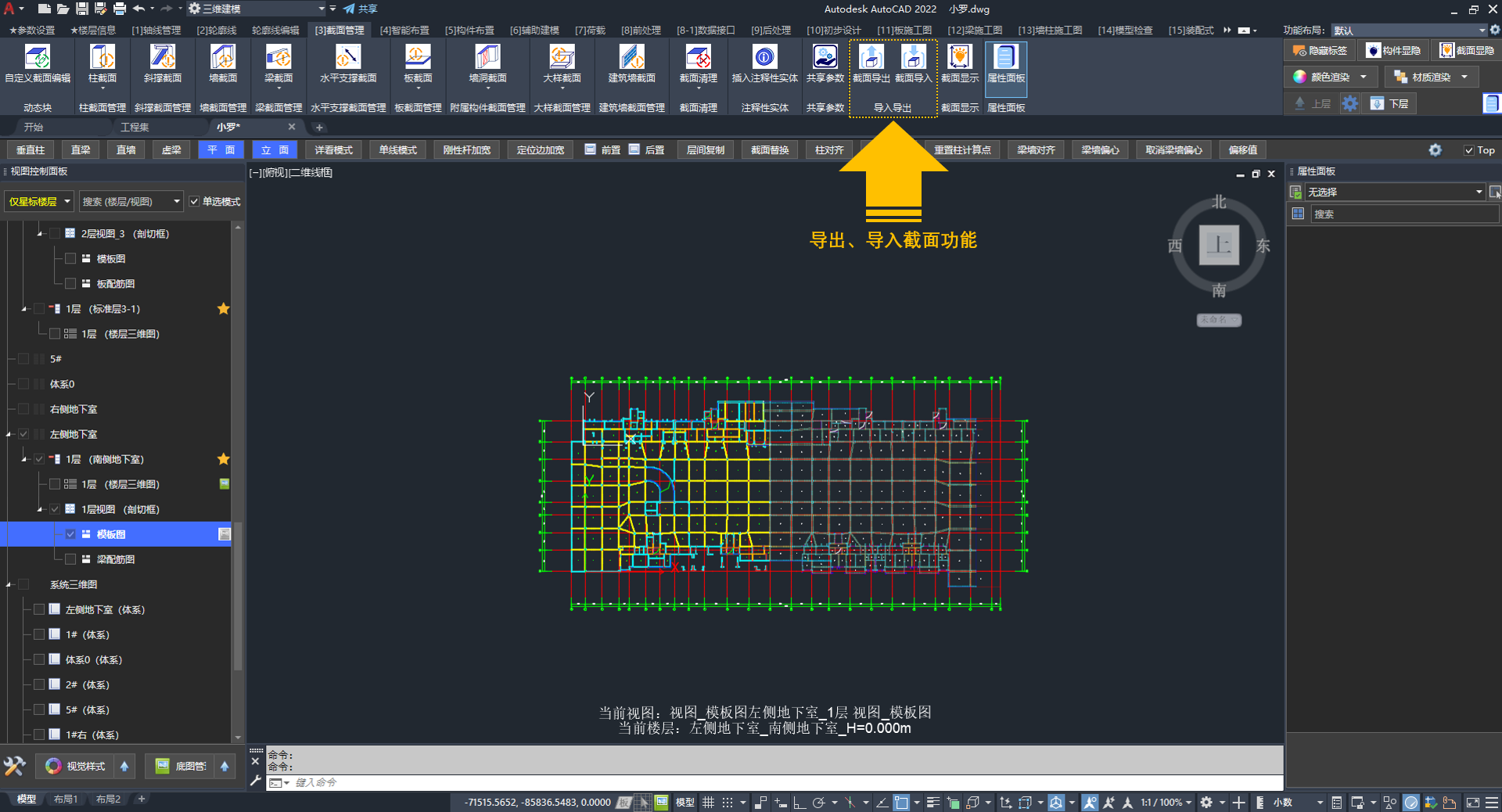

导出、导入截面

截面可导出给他人使用
