高效的空间建模方法¶
🎢全新的参数化空间建模方式
大纲¶
一、前言¶
1.1、什么是轮廓线¶
对于空间建模，小迅提供了参数化的建模方法：“轮廓线”
轮廓线并非线，而是具有空间信息的面域。
构件可吸附在轮廓线上，用户只需设置轮廓线的标高信息，即可实现批量调整构件标高的效果。
这样看来，楼层面可以视作默认存在且无穷大的水平面轮廓线。

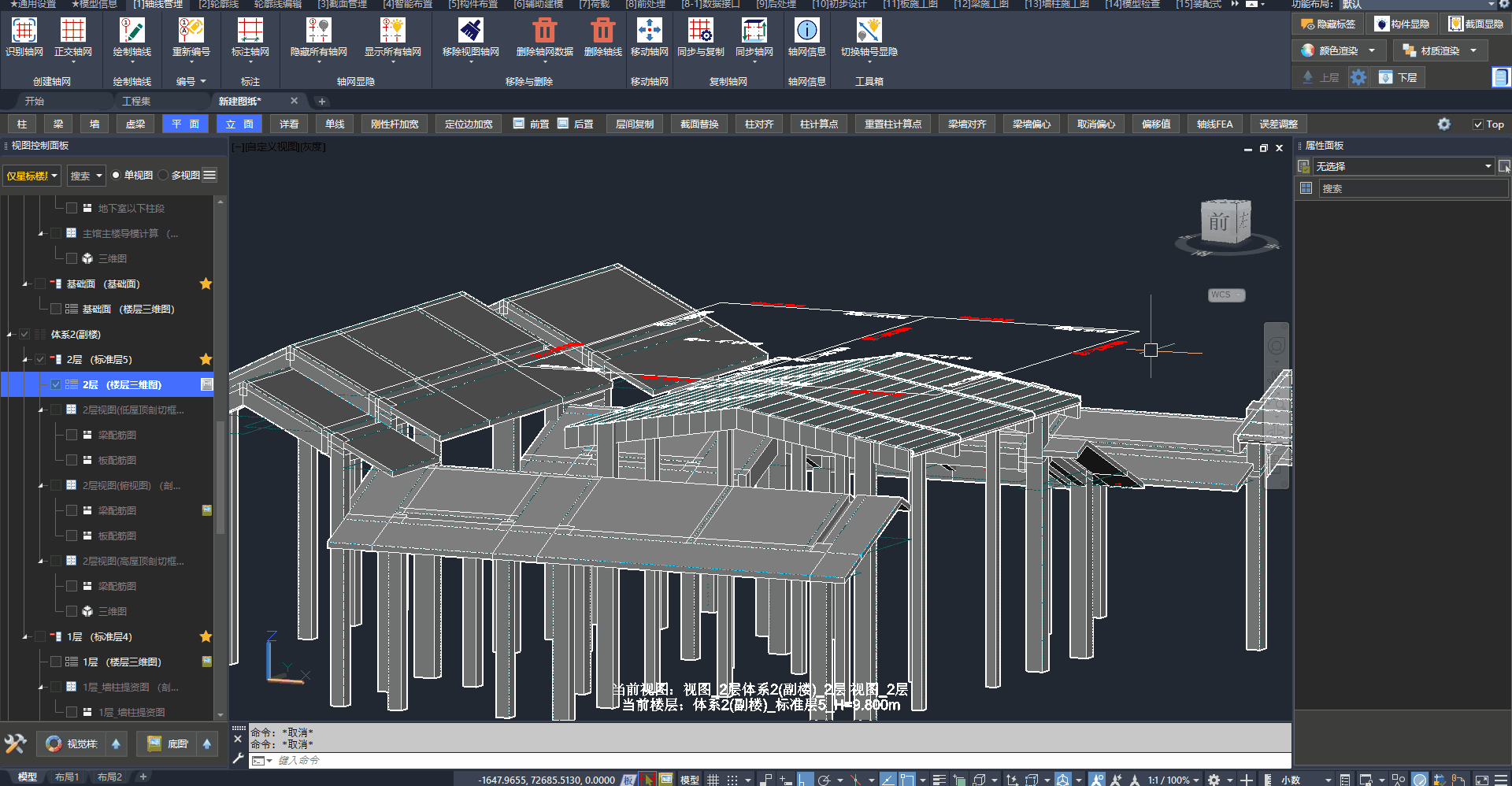

利用通用轮廓线快速修改屋面标高
关联 Q&A：
1.2、适用场景¶
存在连续变化标高、高差区域或复杂空间结构时，优先用“通用轮廓线”建模。常见适用场景如下：
- 大范围的抬高或沉降区域，详见轮廓线建模截图A
- 坡道，详见轮廓线建模截图A
- 楼梯，详见轮廓线建模截图B
- 阶梯式看台，详见轮廓线建模截图B
- 复杂坡屋顶，详见轮廓线建模截图C

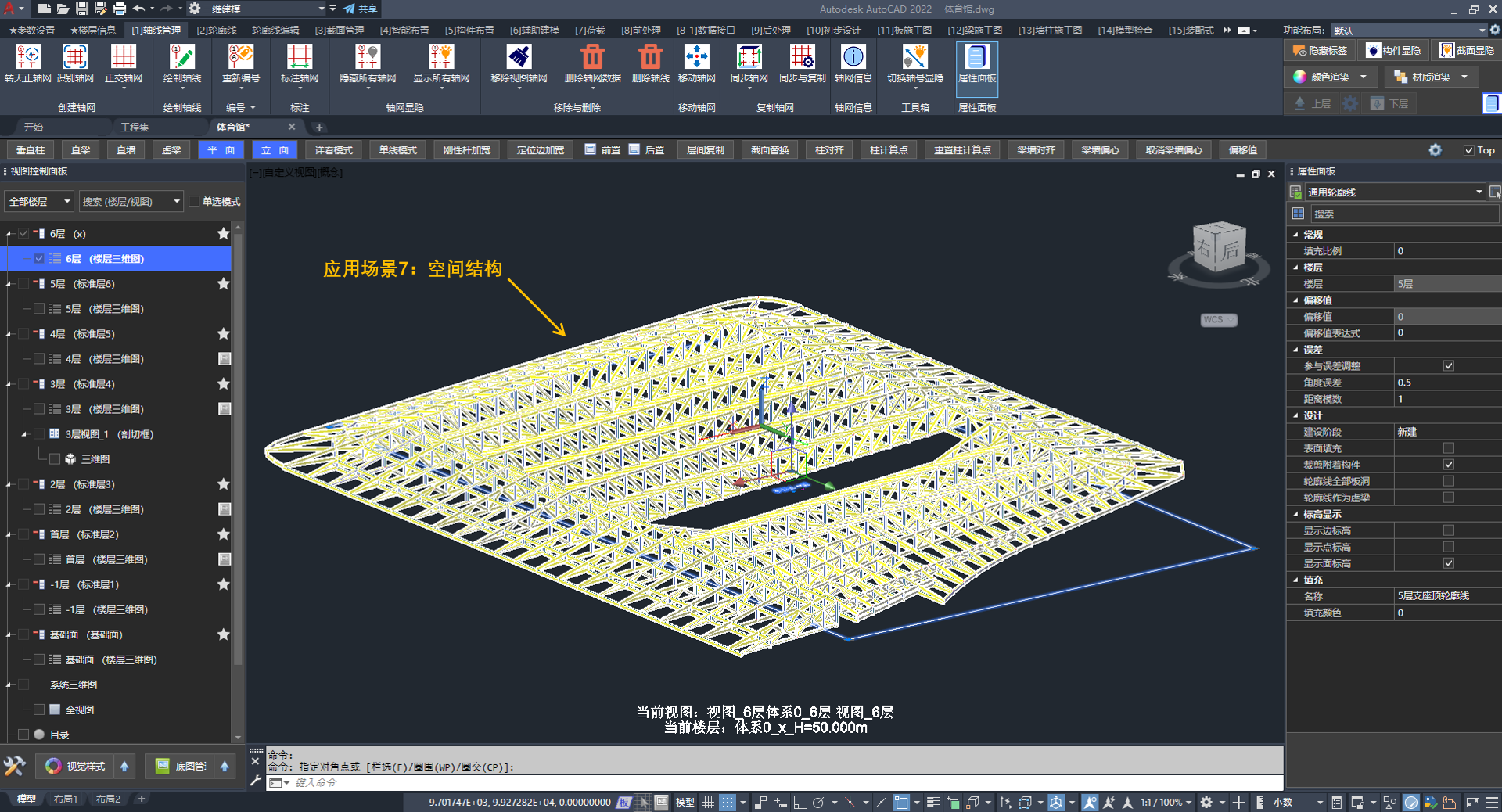

- 空间结构，详见轮廓线建模截图D

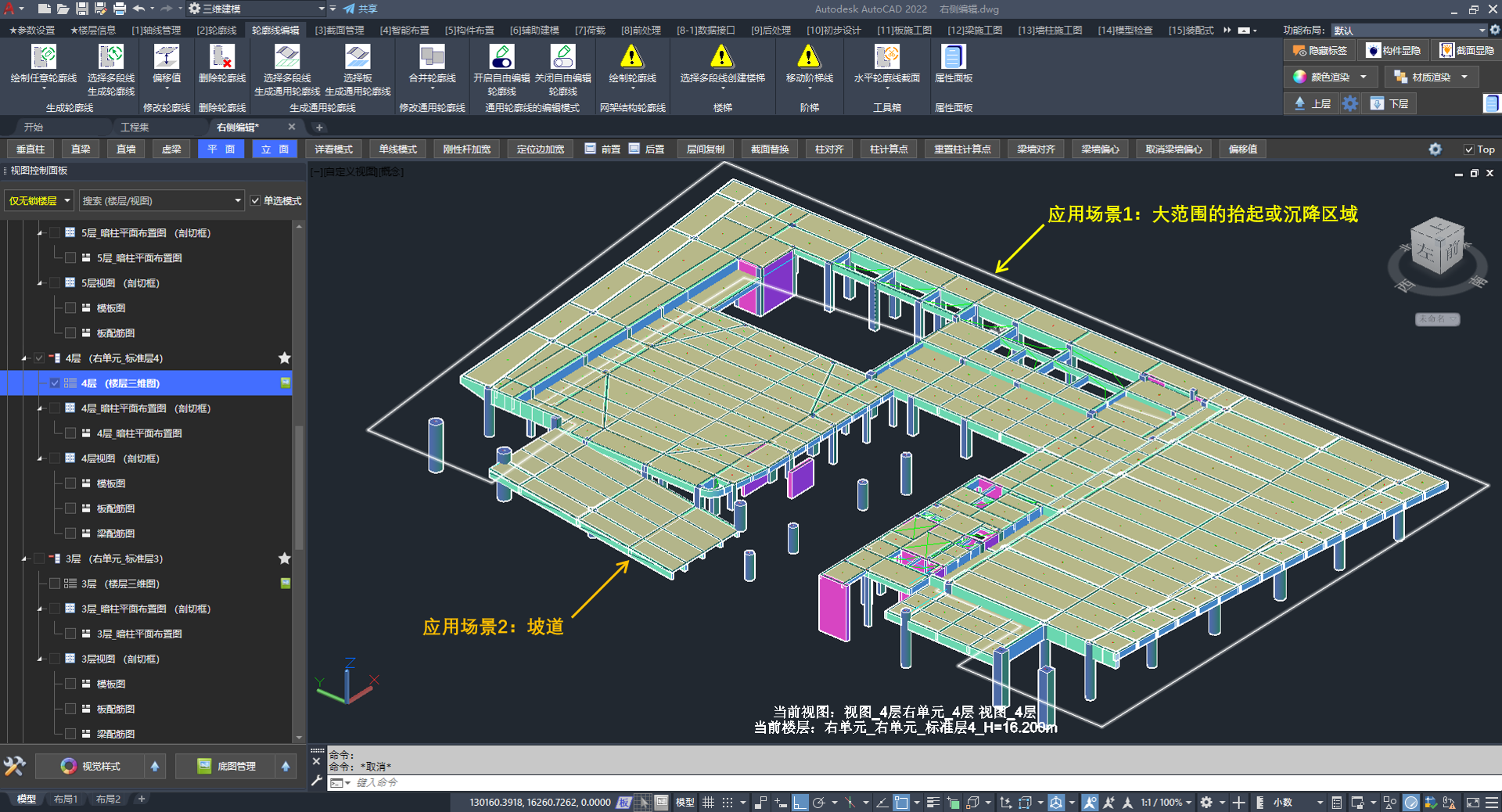

轮廓线建模截图A

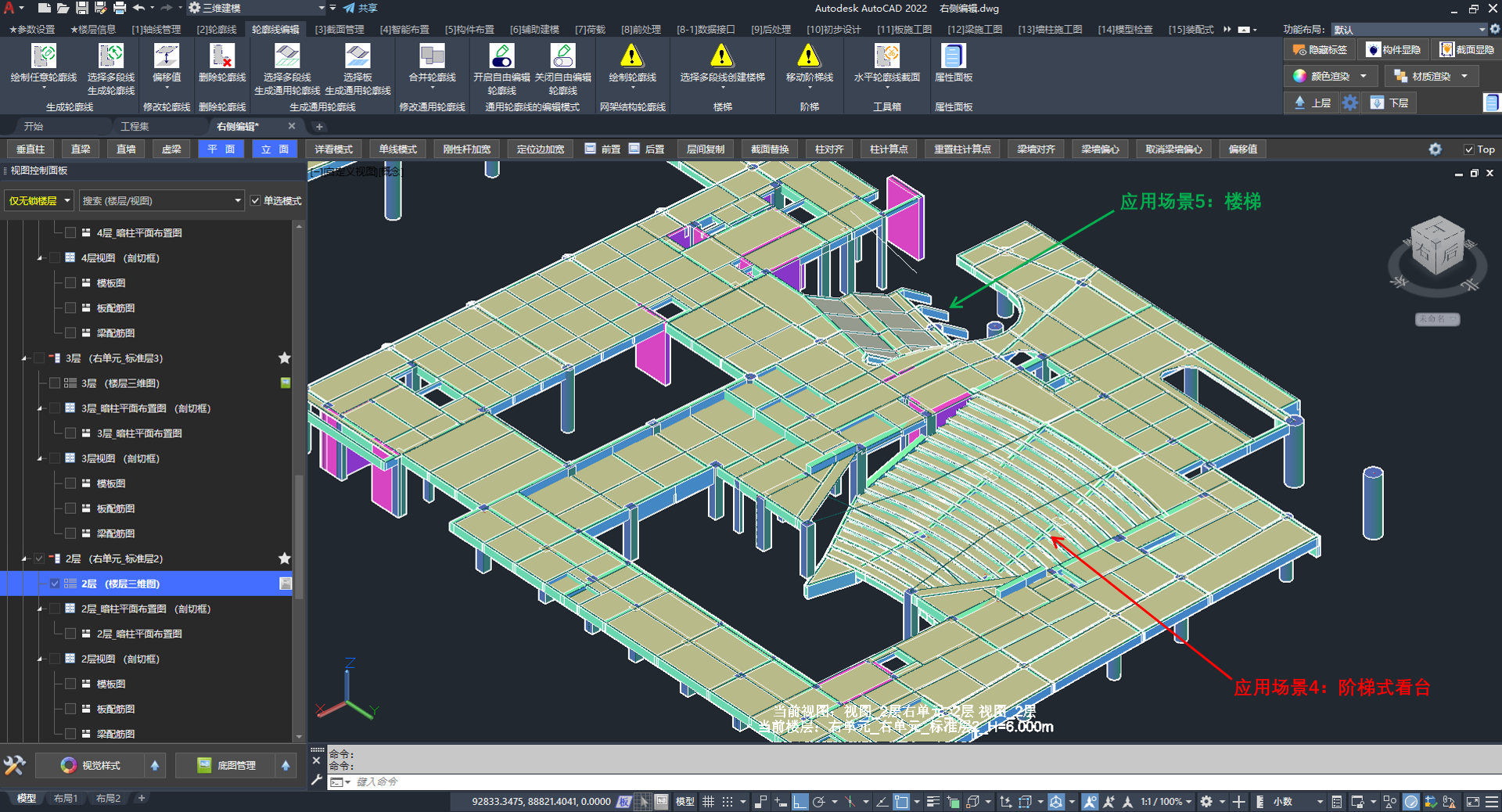

轮廓线建模截图B

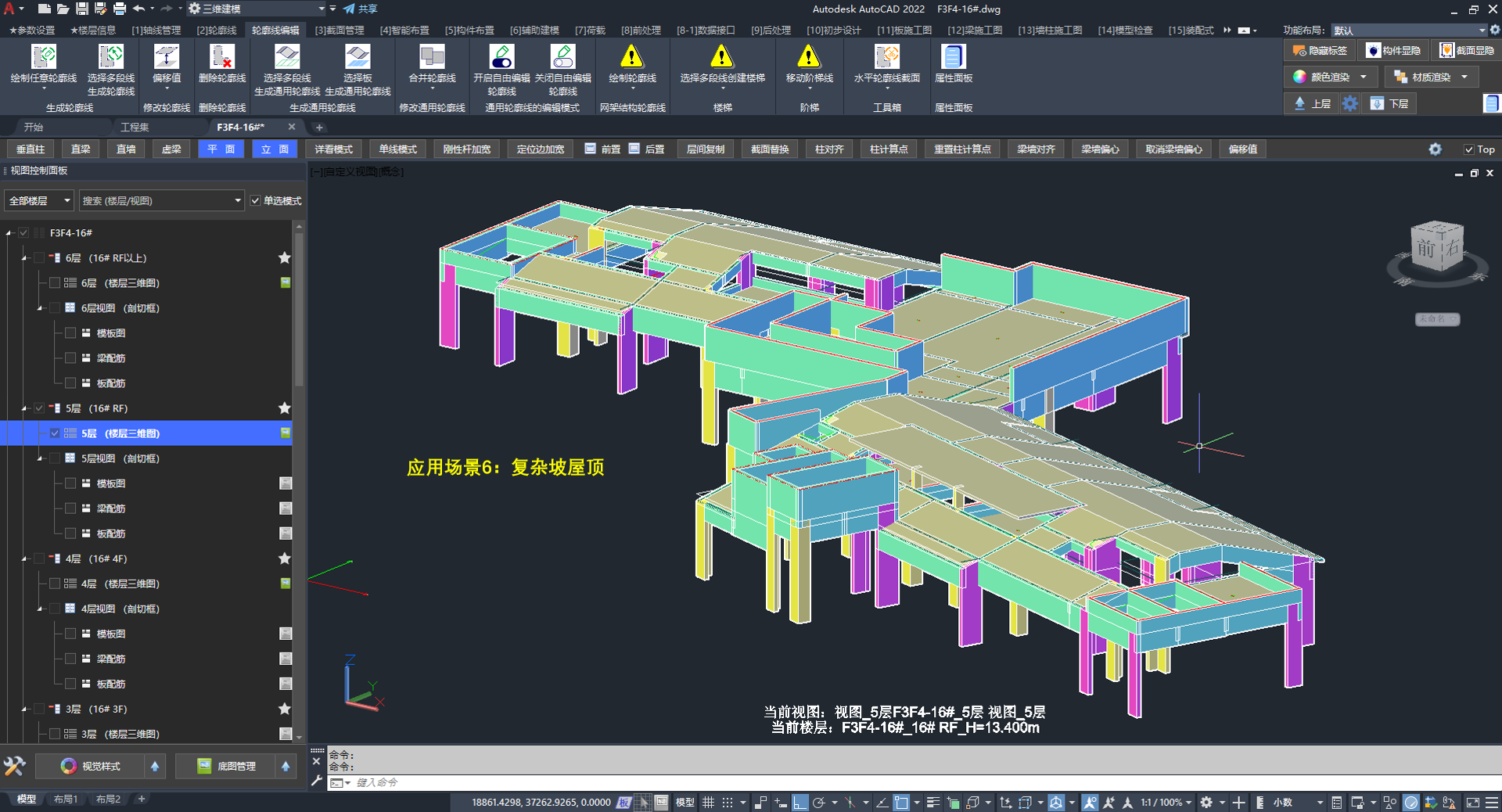

轮廓线建模截图C
轮廓线建模截图D
不适用（勿用轮廓线建模）：
- 飘板
- 厕所沉板
以上场景若用轮廓线建模，将增加维护成本。
1.3、轮廓线类型¶
轮廓线的类型分为：
- "轮廓线"：仅支持设置边坡度，适用于定义坡度的场景
- "通用轮廓线"：支持点、边、面标高，适用于定义标高的场景
两者侧重场景不同，空间参数对比如下：
| 类型 | 相对偏移值 | 点标高 | 边标高 | 面标高 |
|---|---|---|---|---|
| 轮廓线 | 可设置 | 不支持 | 可设置边坡度 | 不支持 |
| 通用轮廓线 | 可设置 | 可设置 | 可设置边标高 | 可设置 |

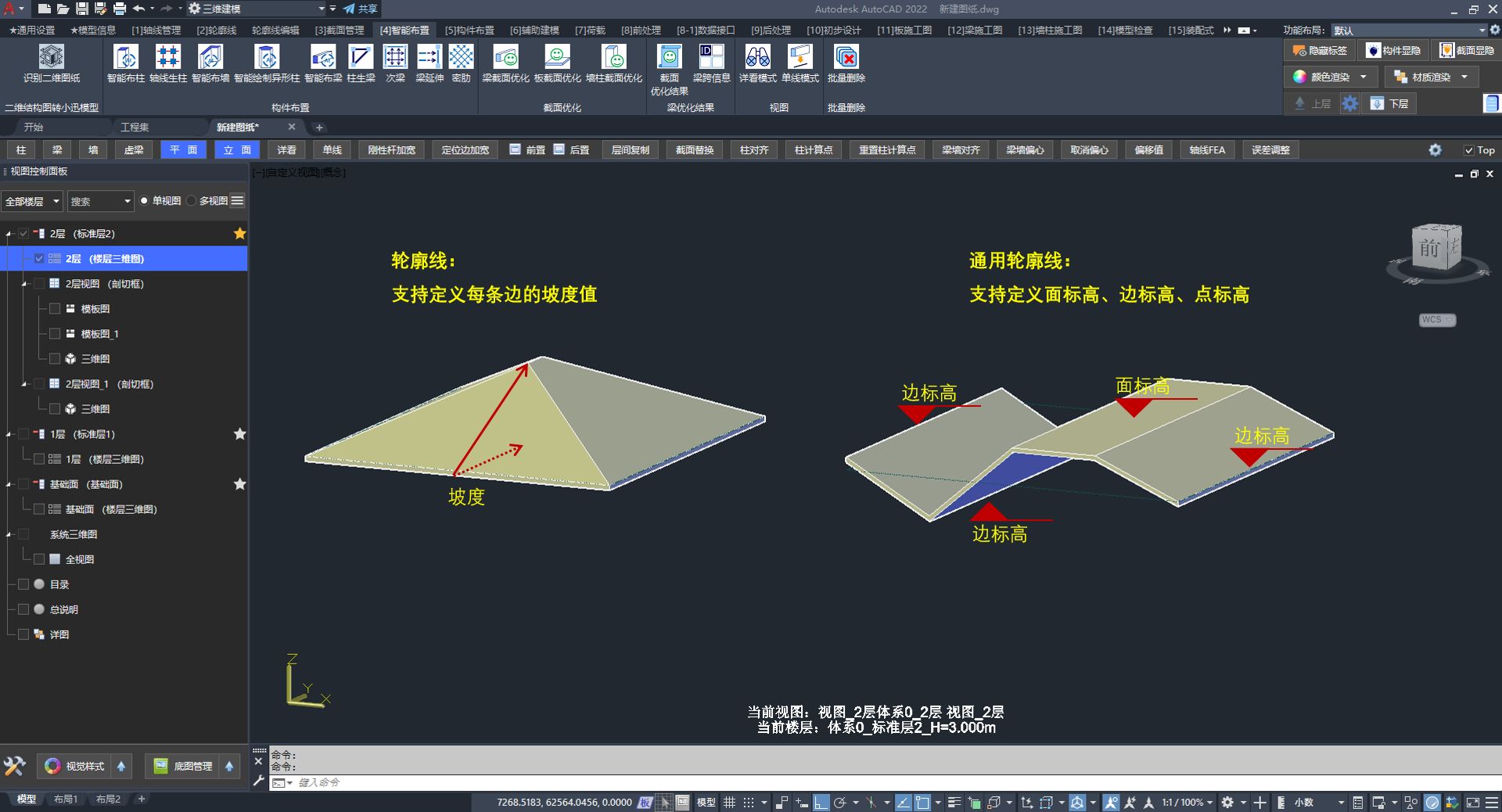

轮廓线与通用轮廓线的差异示意
二、基本操作¶
2.1、通用轮廓线¶
生成通用轮廓线¶
生成通用轮廓线的两种功能：
- 「选择多段线生成通用轮廓线」
- 「选择板生成通用轮廓线」：可选择是否继承板标高

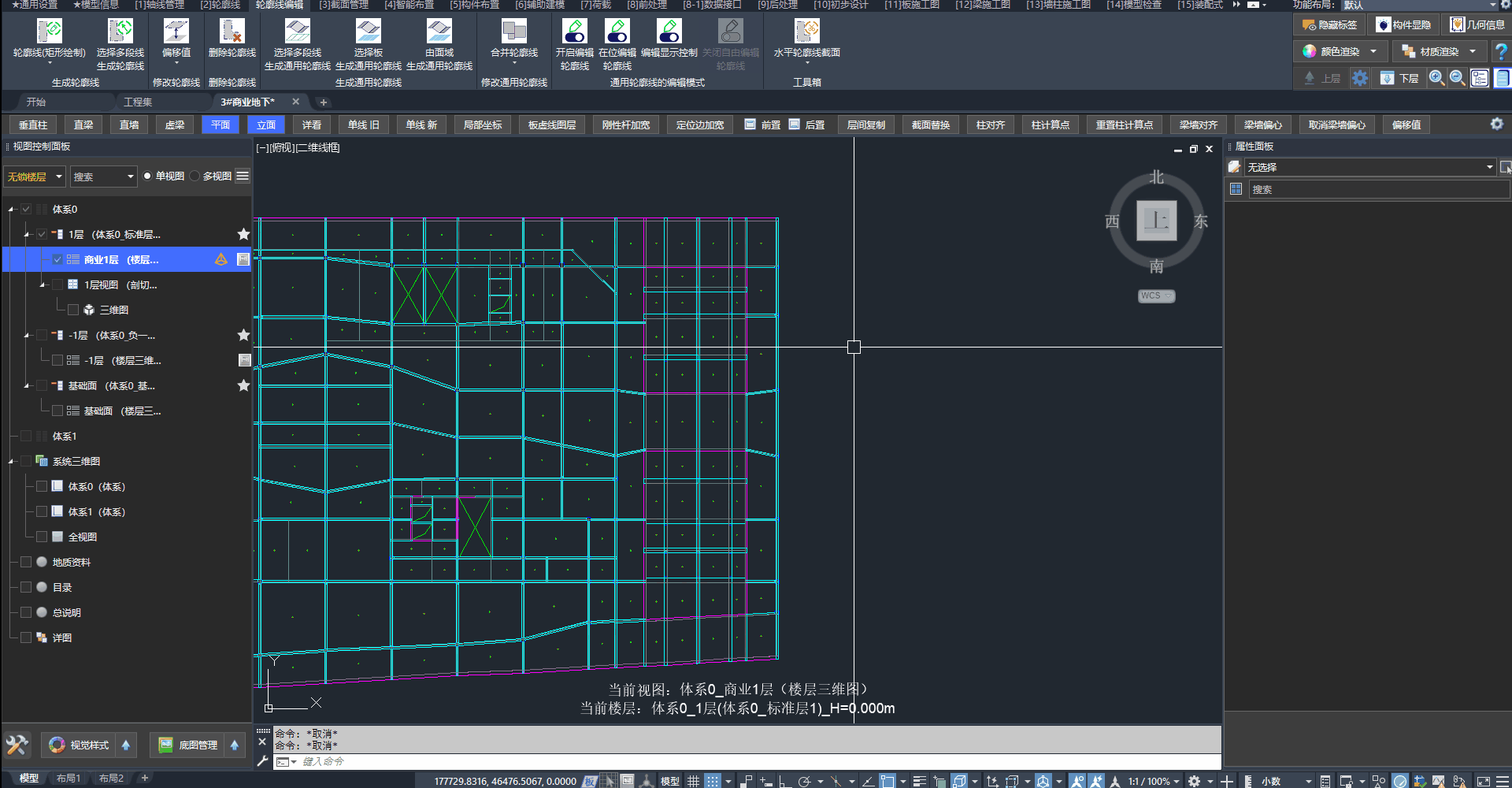

生成通用轮廓线的两种方式

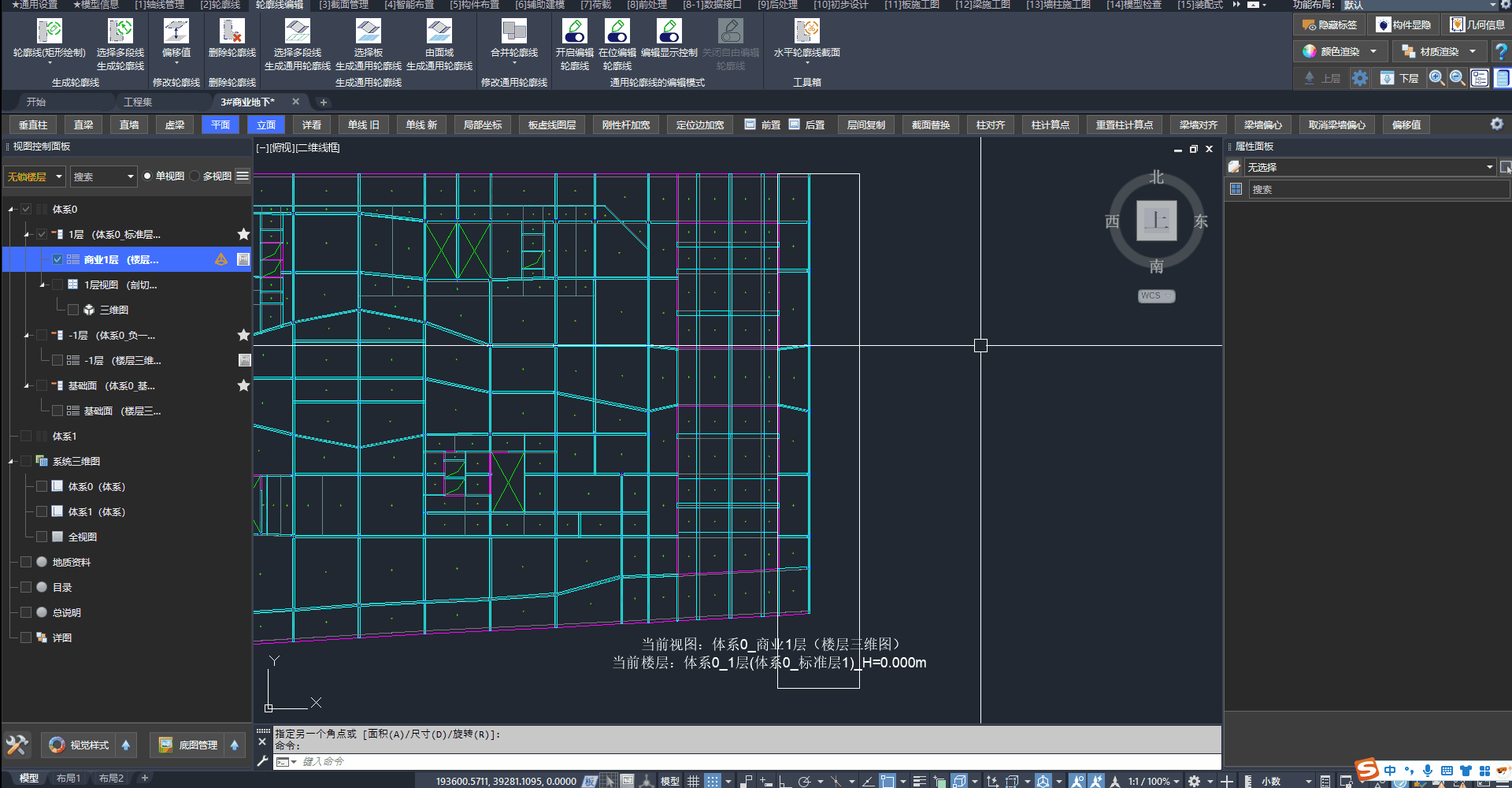

修改通用轮廓线边界¶
除了支持夹点拖动外，通用轮廓线还可以进入「编辑模式」进行增、删边线的操作。
修改通用轮廓线的边界形状
修改通用轮廓线标高¶
支持在位编辑标高。
默认仅显示"面标高"；编辑其他标高前须在「属性面板」开启对应显示项，详见 显示标高。
修改通用轮廓线标高的操作步骤
2.2、轮廓线¶
生成轮廓线¶
生成轮廓线的三种方式：
- 多段线绘制生成
- 矩形绘制生成
- 选择多段线生成

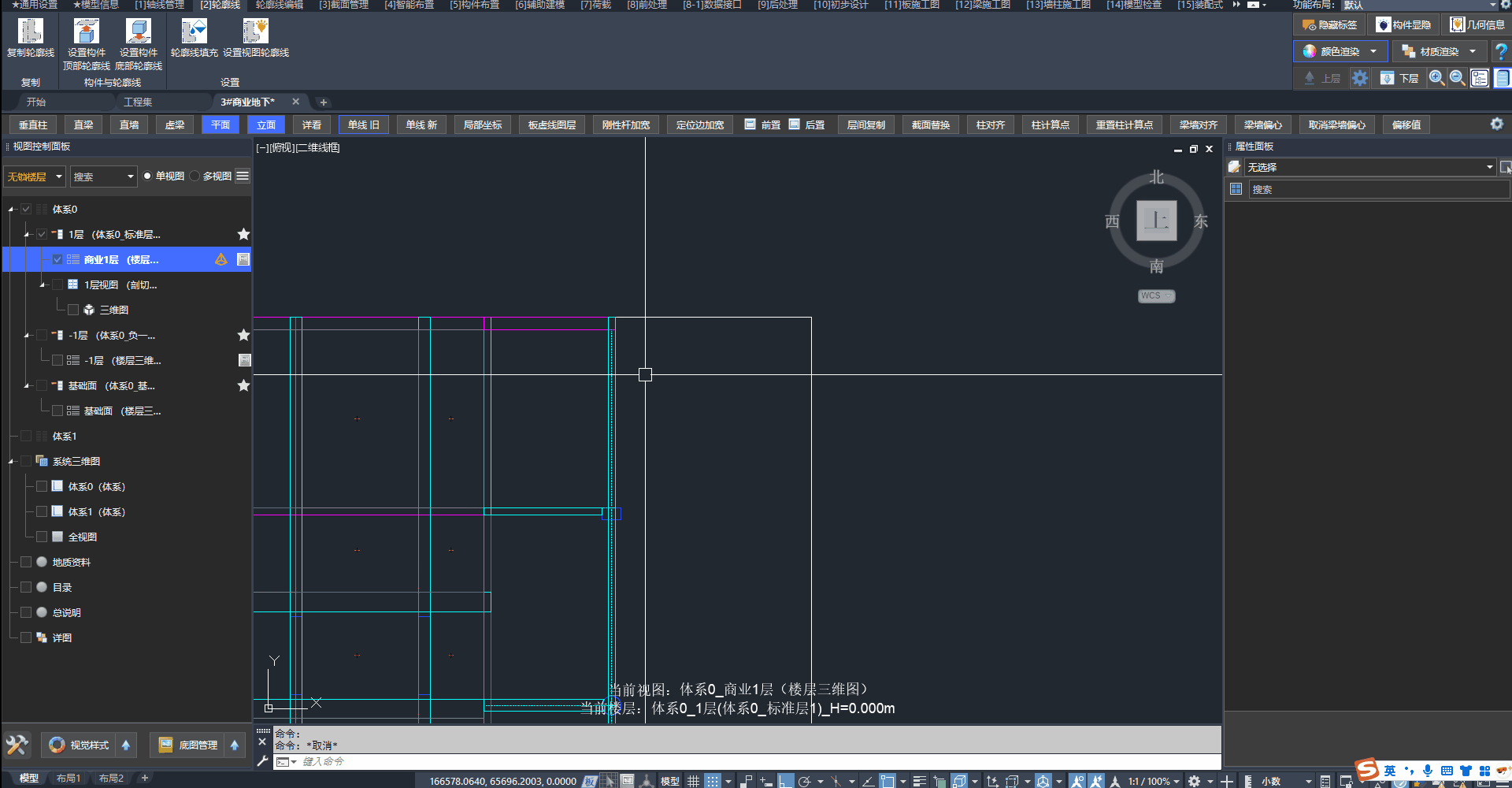

创建轮廓线的三种方式
修改轮廓线边界¶
直接拖动边线夹点即可修改边界形状。

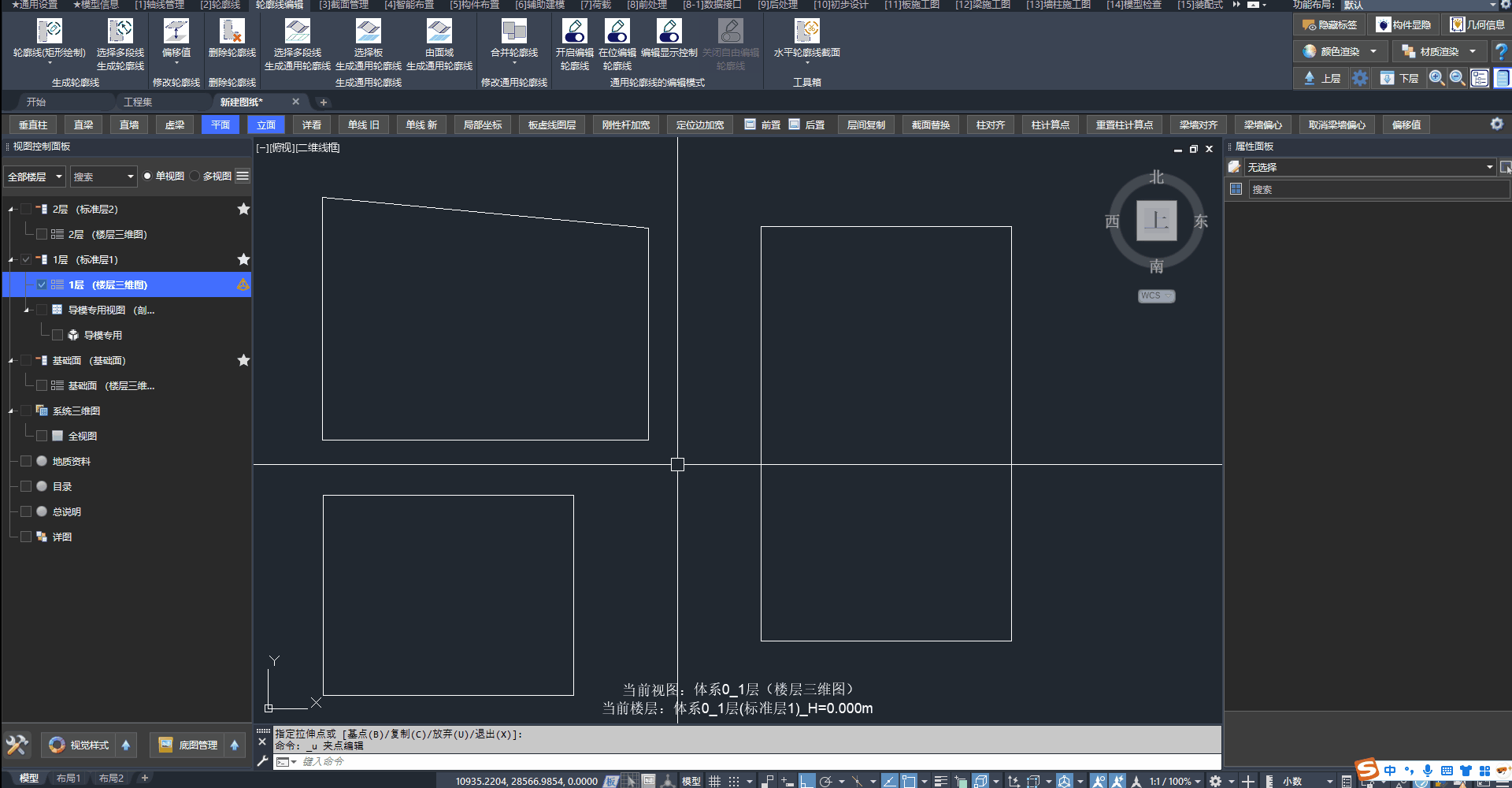

修改轮廓线边界形状的操作步骤
修改轮廓线标高¶
在位编辑边的坡度值，并支持在「属性面板」修改相对偏移值。
📢 特别说明：
坡度值仅支持正值。

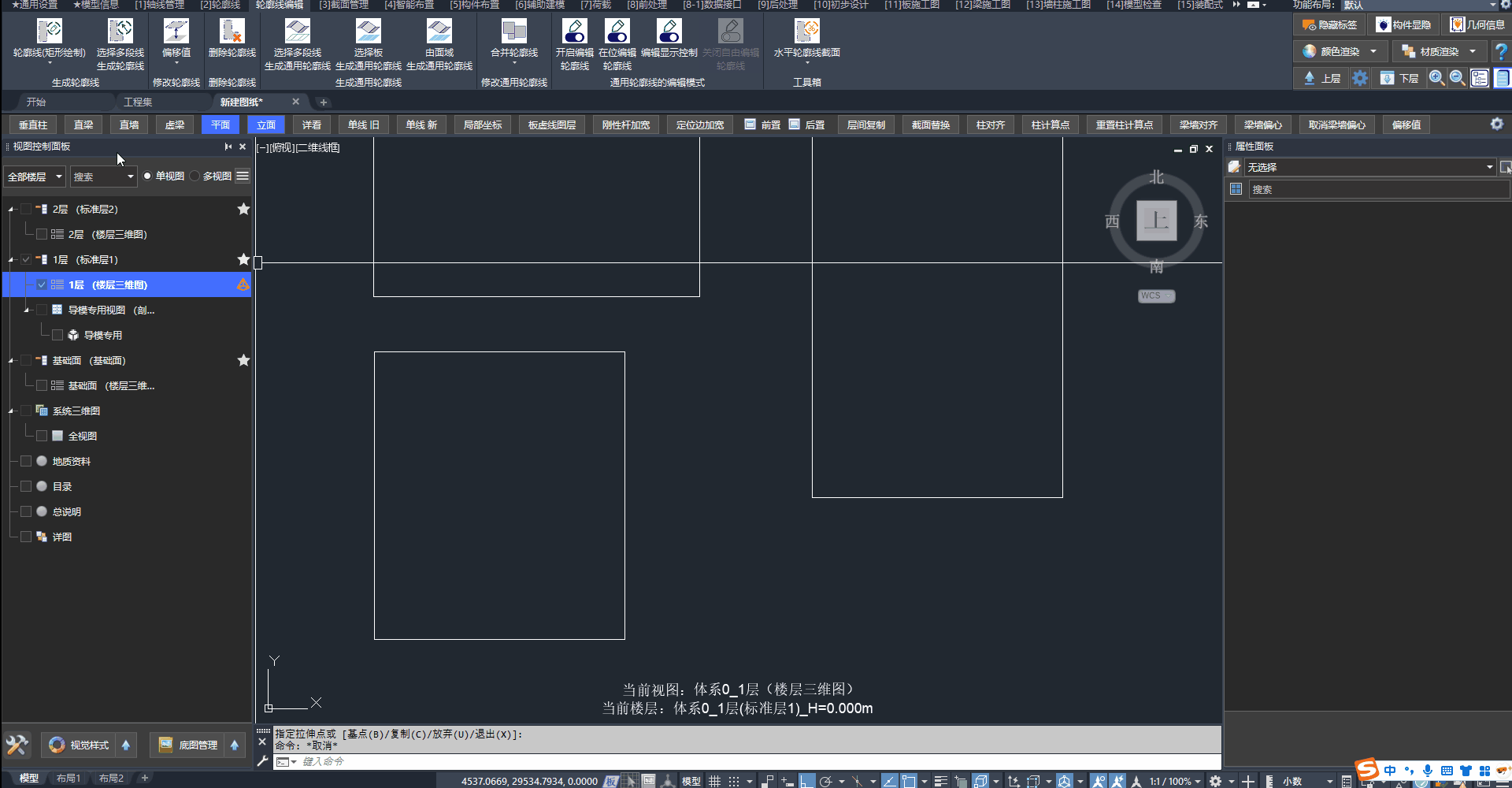

修改轮廓线标高信息的操作步骤
2.3、删除¶
选中轮廓线后执行删除ERASE即可。若无法选中或点选困难，请注意：

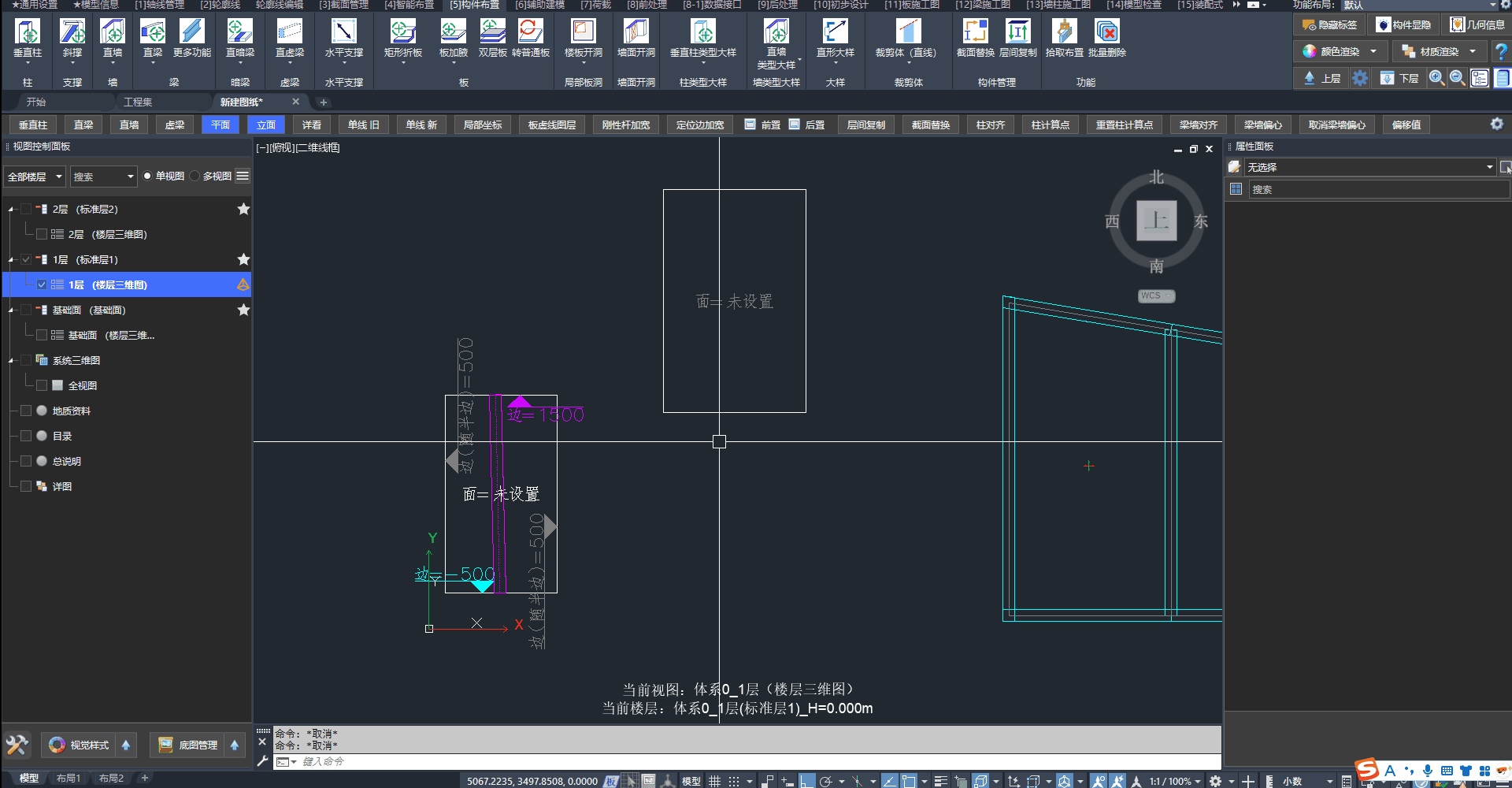

删除轮廓线的操作步骤
三、轮廓线与视图¶

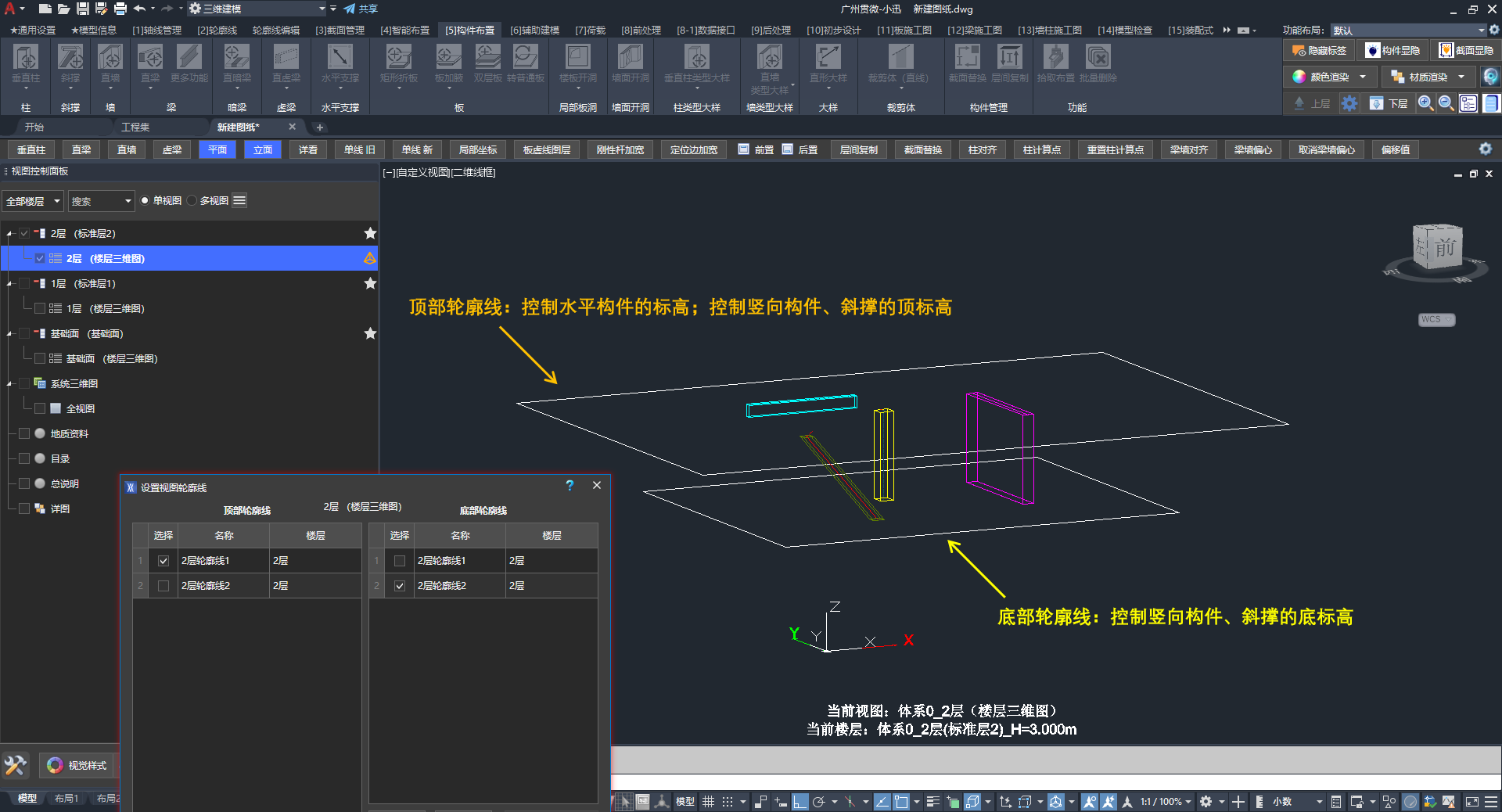

3.1、顶部轮廓线与底部轮廓线¶
- 顶部轮廓线：当前视图中用于构件顶面吸附轮廓线
- 底部轮廓线：当前视图中用于竖向构件、支撑构件底面吸附的轮廓线
顶、底轮廓线在当前视图中可分别设置显隐，操作见 3.2、设置视图轮廓线。
不同类型构件吸附轮廓线的效果

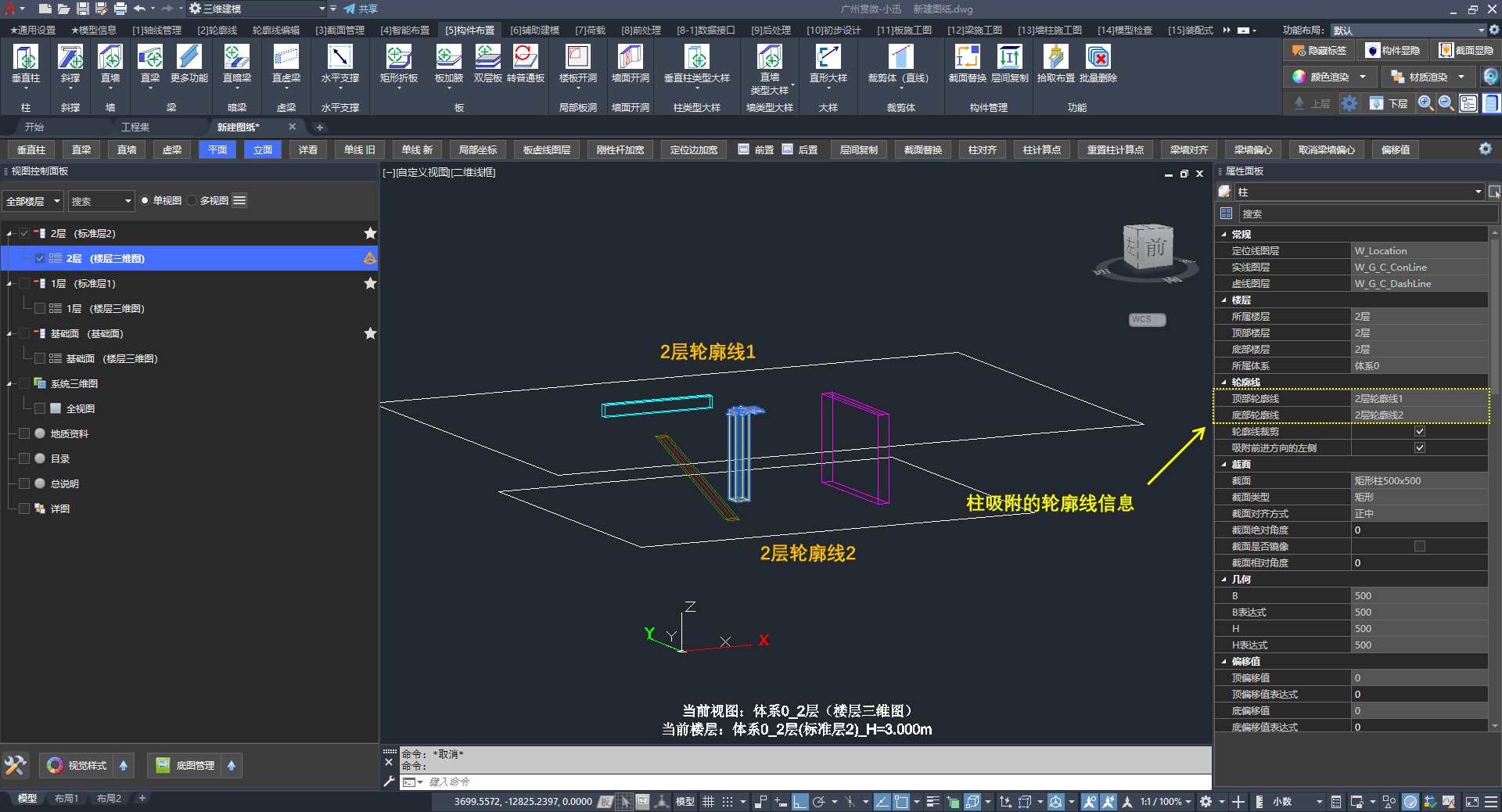

柱吸附在轮廓线后的「属性面板」信息
3.2、设置视图轮廓线¶
用户可在当前视图（剖切框）中分别控制“顶部轮廓线”与“底部轮廓线”的显示和隐藏。
顶、底含义见 3.1、顶部轮廓线与底部轮廓线。

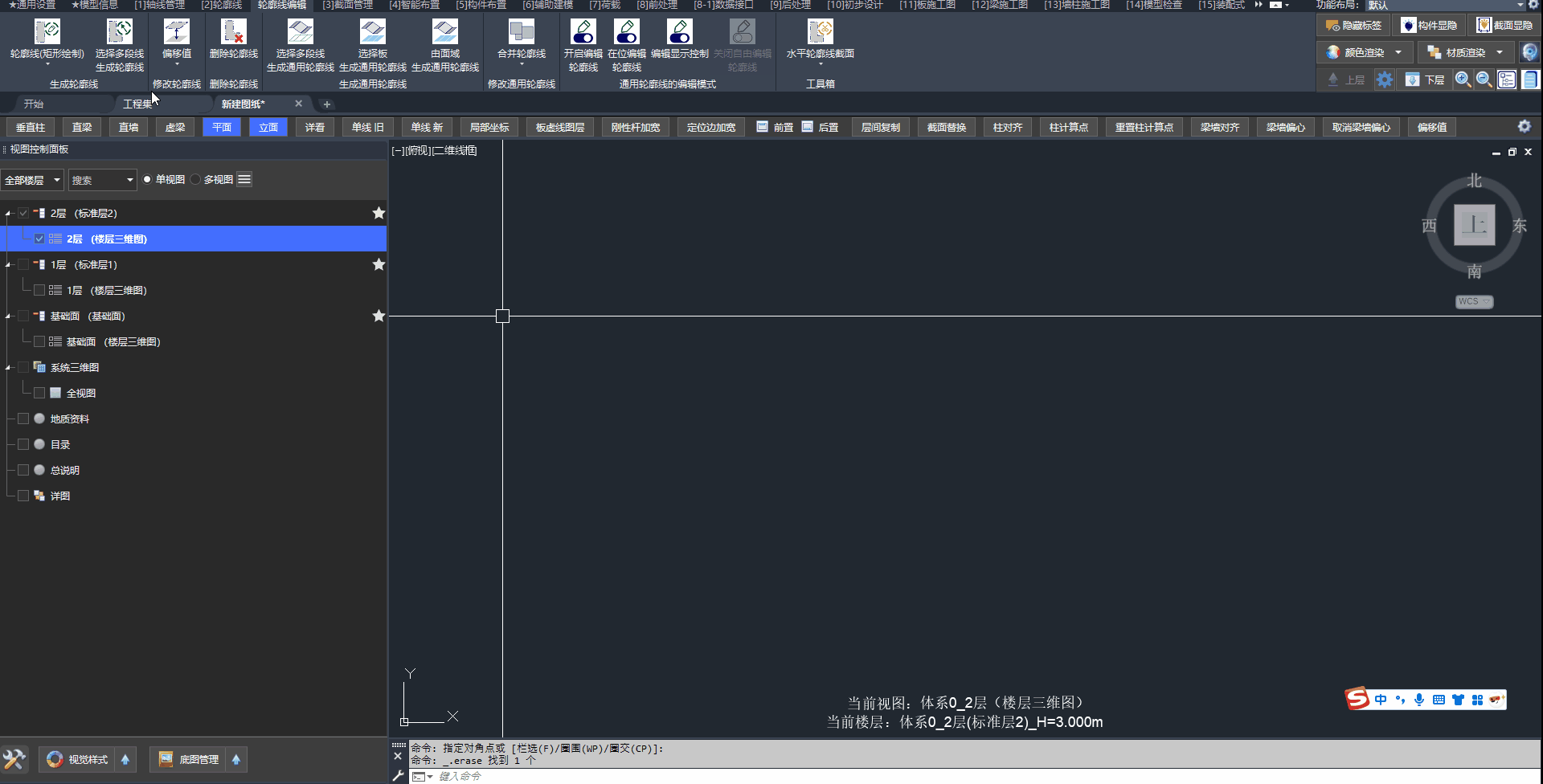

设置视图轮廓线的便捷按钮
剖切框右键列表包含“设置视图轮廓线”按钮
四、轮廓线与构件¶
4.1、构件的自动吸附¶
同时满足以下2个条件时，布置的构件会自动吸附：
- 轮廓线在视图中可见
- 构件在轮廓线范围内

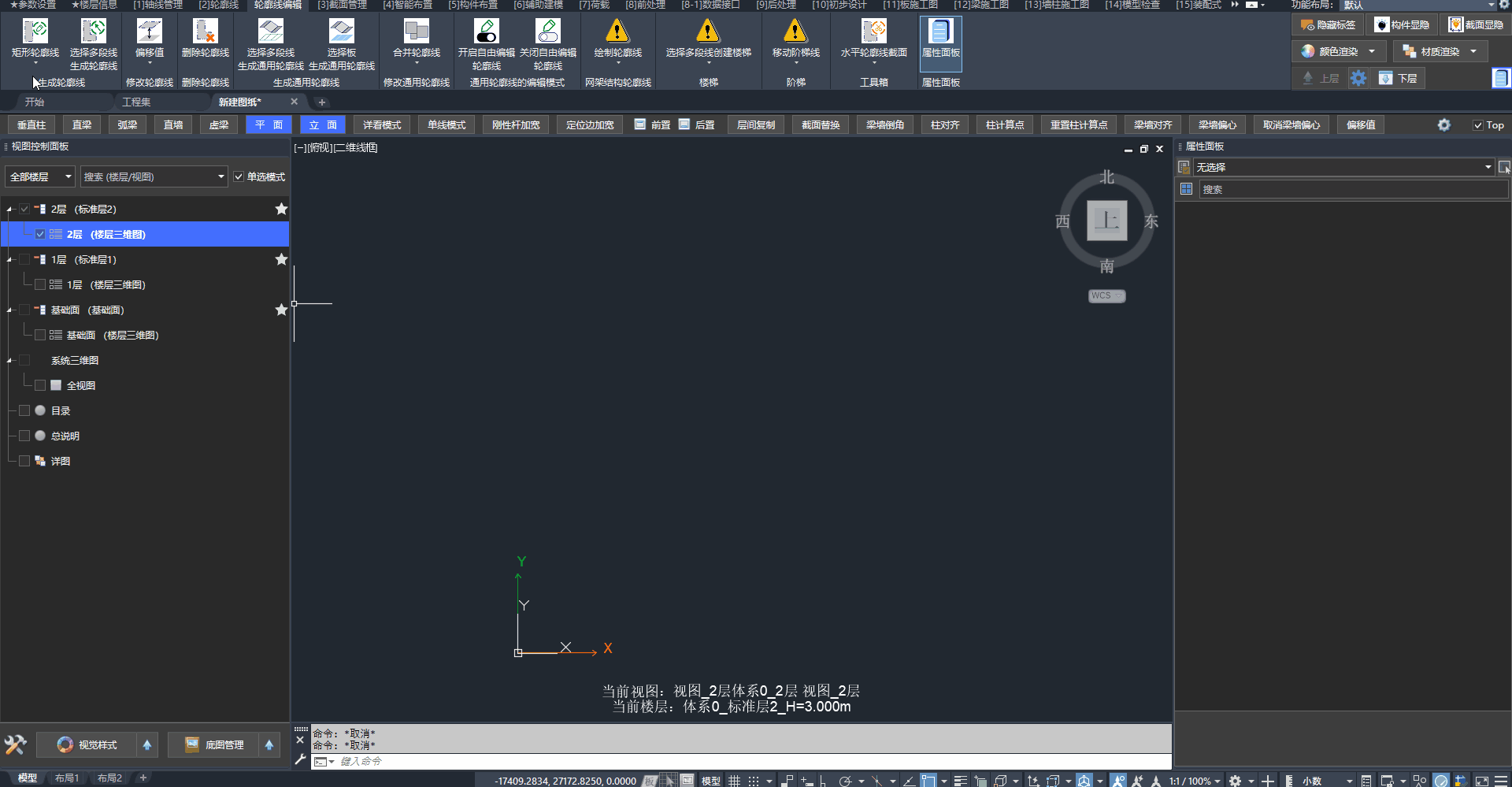

当布置的构件在可见的轮廓线范围内会自动吸附
📢 特别说明：
当布置的构件经过不同轮廓线时，构件会被打断，并且每个部分都会自动绑定到对应的轮廓线。
布置梁经过不同的顶部轮廓线时，会被自动打断
4.2、构件的手动吸附¶
若先布置构件，后绘制轮廓线，可手工指定构件吸附的轮廓线。
操作步骤：
- 设置：视图轮廓线（顶/底部轮廓线），轮廓线需要处于显示状态。
- 点击：「设置构件顶部轮廓线」或「设置构件底部轮廓线」
- 选择：需要吸附的构件
- 选择：轮廓线（建议采用框选方式,点选容易被其他对象遮挡）
- 确定：右键确定后完成吸附
指定构件轮廓线的操作步骤
4.3、取消吸附¶
操作步骤：
- 点击：「设置构件顶部轮廓线」或「设置构件底部轮廓线」
- 选择：需要取消吸附的构件
- 确定：选择轮廓线环节不选择，直接右键确定

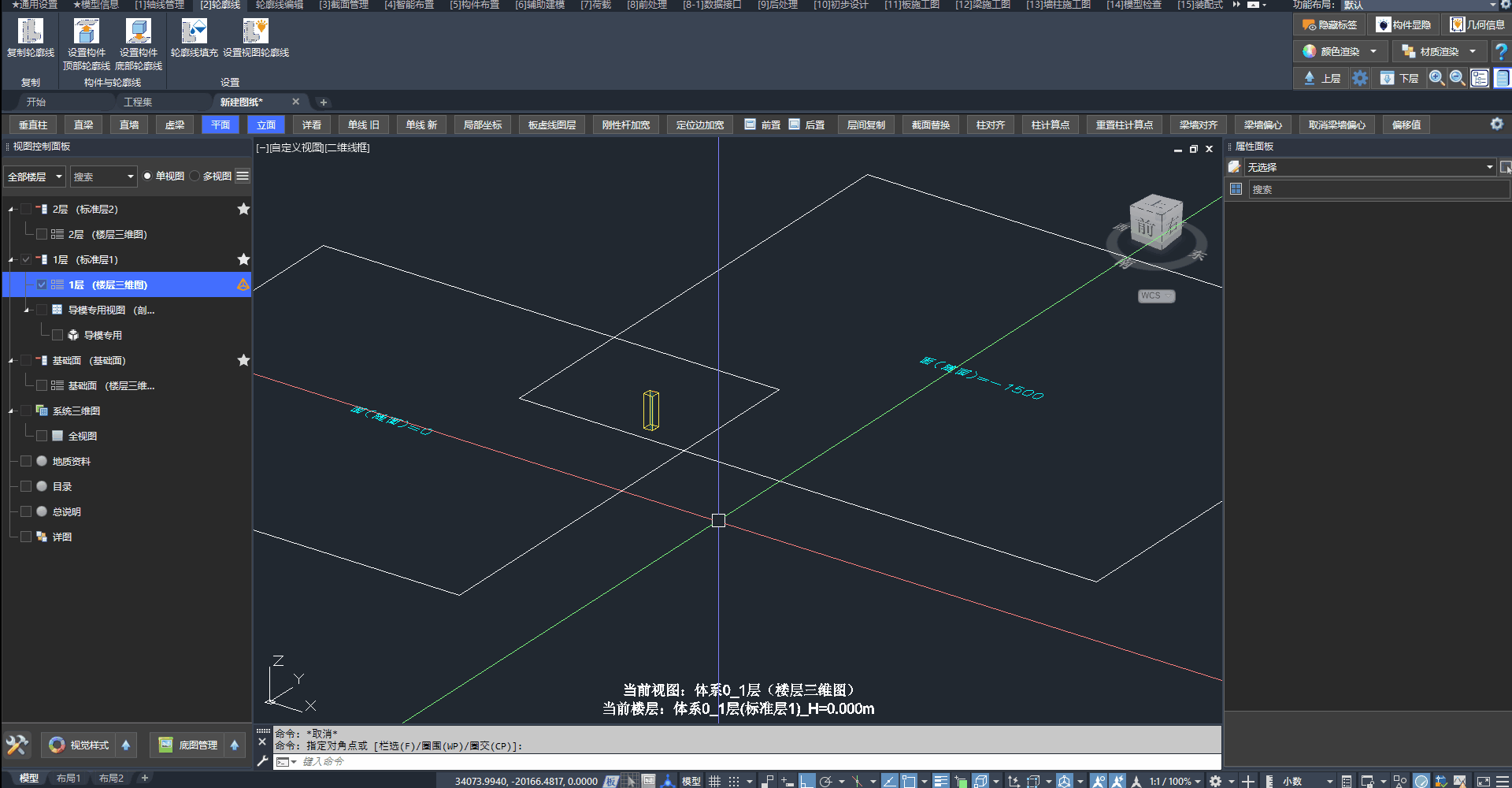

取消吸附轮廓线的操作步骤
五、轮廓线的属性¶
轮廓线的「属性面板」中有几个关键参数：

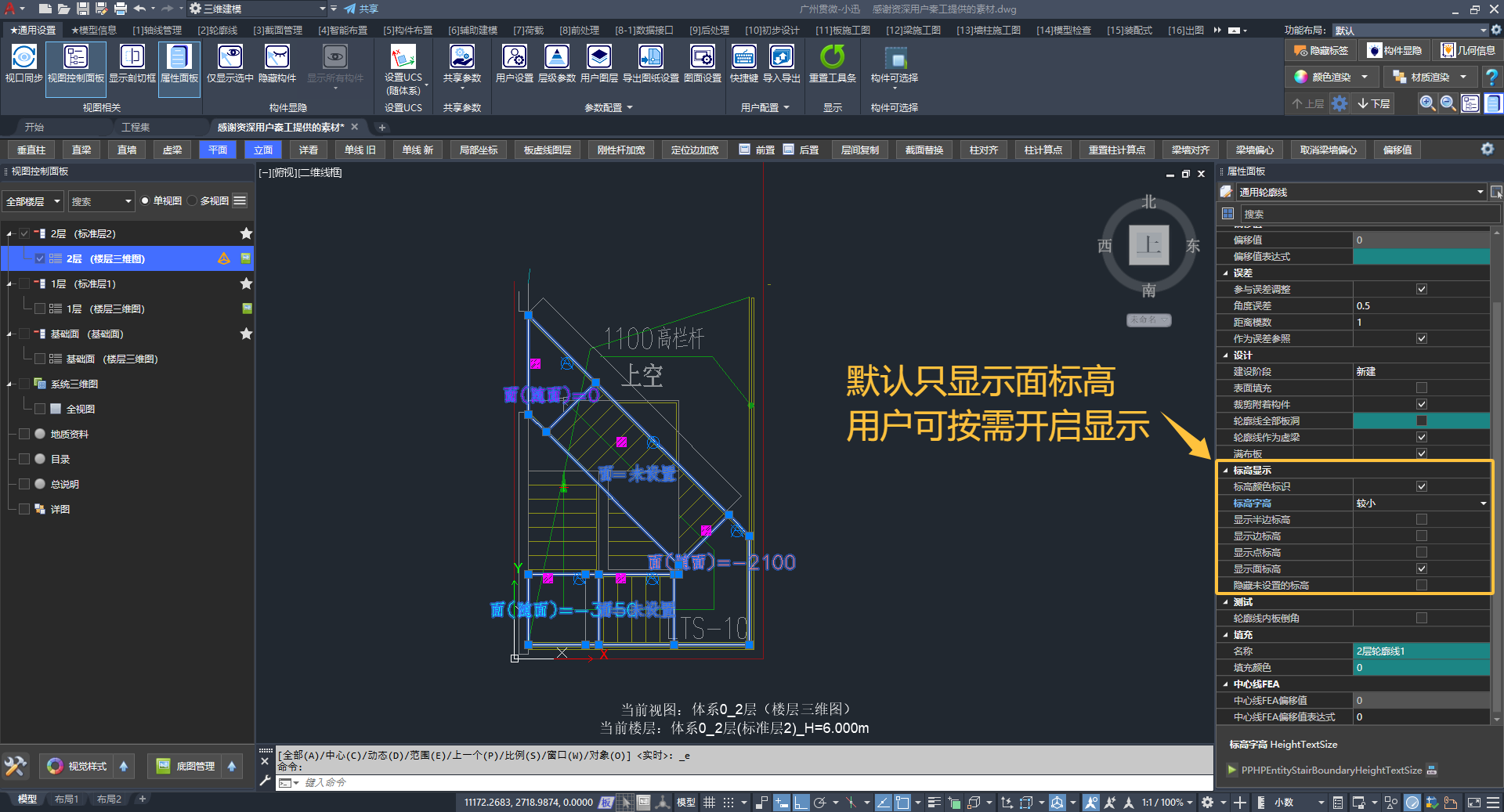

5.1、显示标高¶
“通用轮廓线”默认仅显示“面标高”。
在位编辑点标高、边标高前，须在「属性面板」的"标高显示"中按需开启对应项。
「属性面板」中的标高显示设置
"标高显示"参数包括：
- "标高颜色标识"：着色已编辑的标高标签
- "标高字高"：调整图中标高文字大小
- "显示半边标高"、"显示边标高"、"显示点标高"、"显示面标高"
- "隐藏未设置的标高"
📢 特别说明：
默认仅勾选"显示面标高"与"隐藏未设置的标高"。
5.2、轮廓线作为虚梁¶
参数勾选后，轮廓线的边线会生成（不可见的）虚梁，这样闭合的面域会自动形成楼板。
用户需考虑：虚梁在导入计算软件后的计算问题。

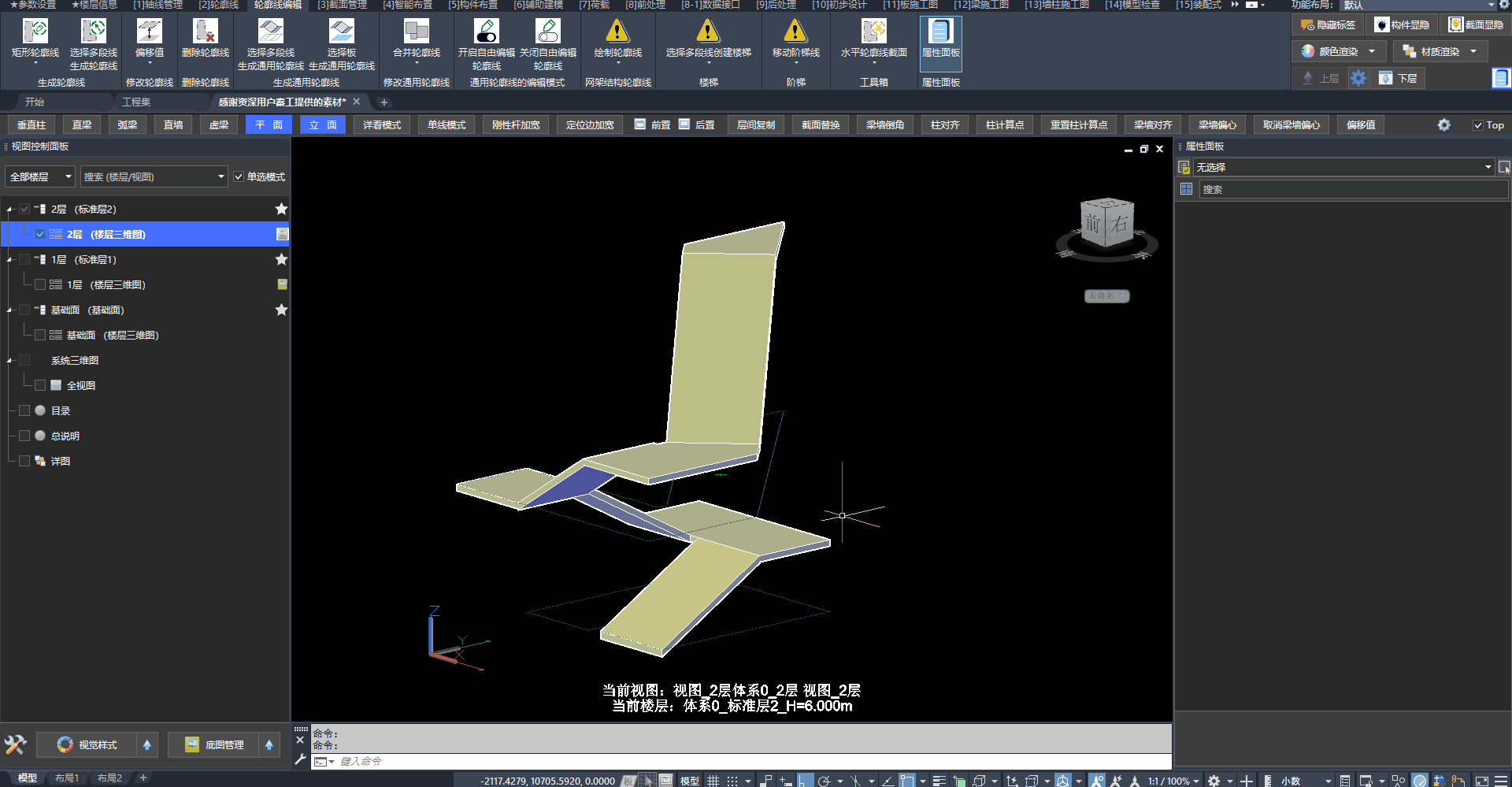

轮廓线作为虚梁：轮廓线的边线会自动生成虚梁，闭合面域形成楼板
用户可下载图中的实例项目：
👉点击下载：通用轮廓线建楼梯.zip
👉点击查看：如何导入工程

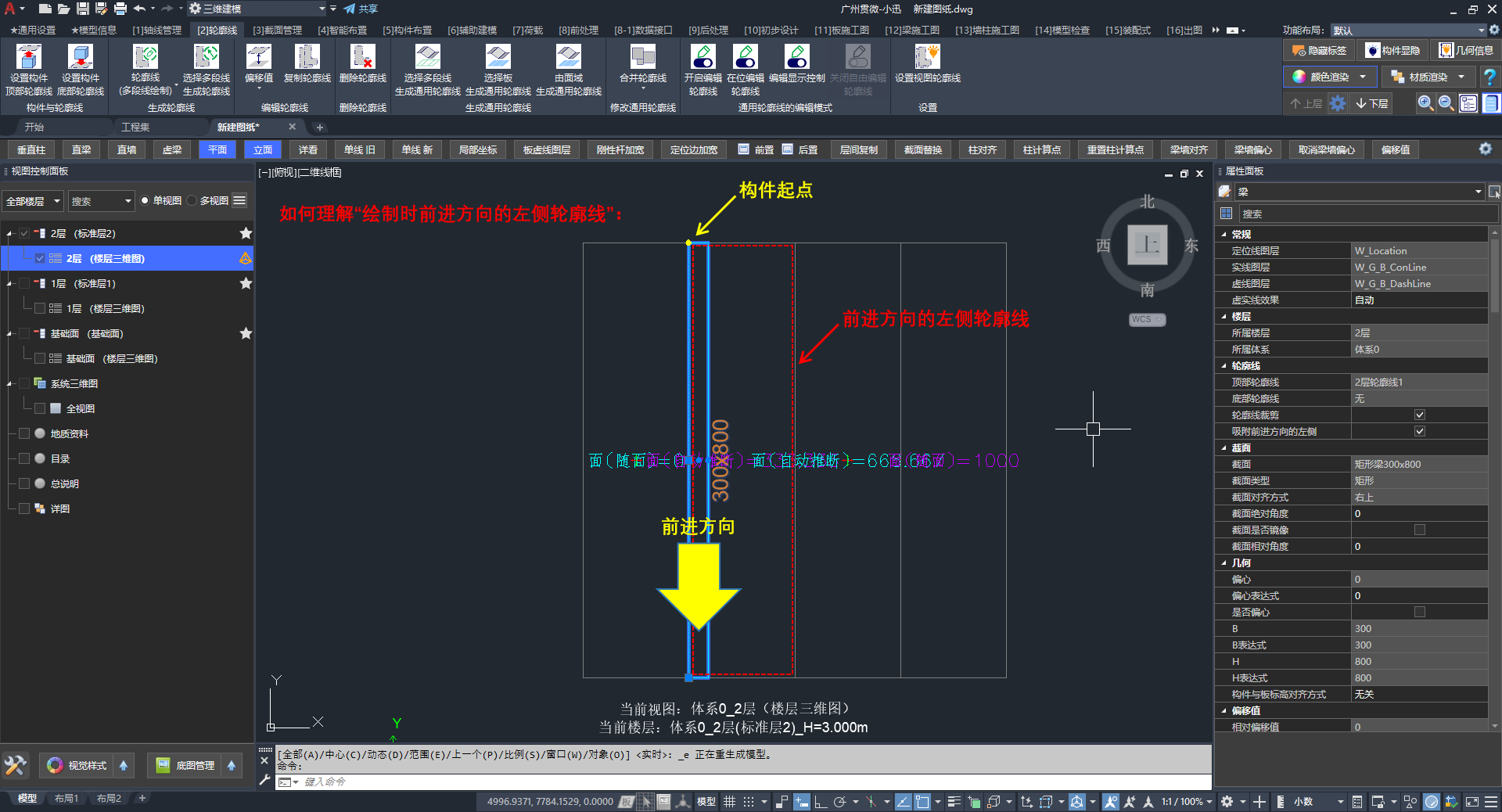

5.3、左手定则¶
构件位于（通用轮廓线）两个面域的交界线时，构件默认吸附在绘制“前进方向”左侧的面域。

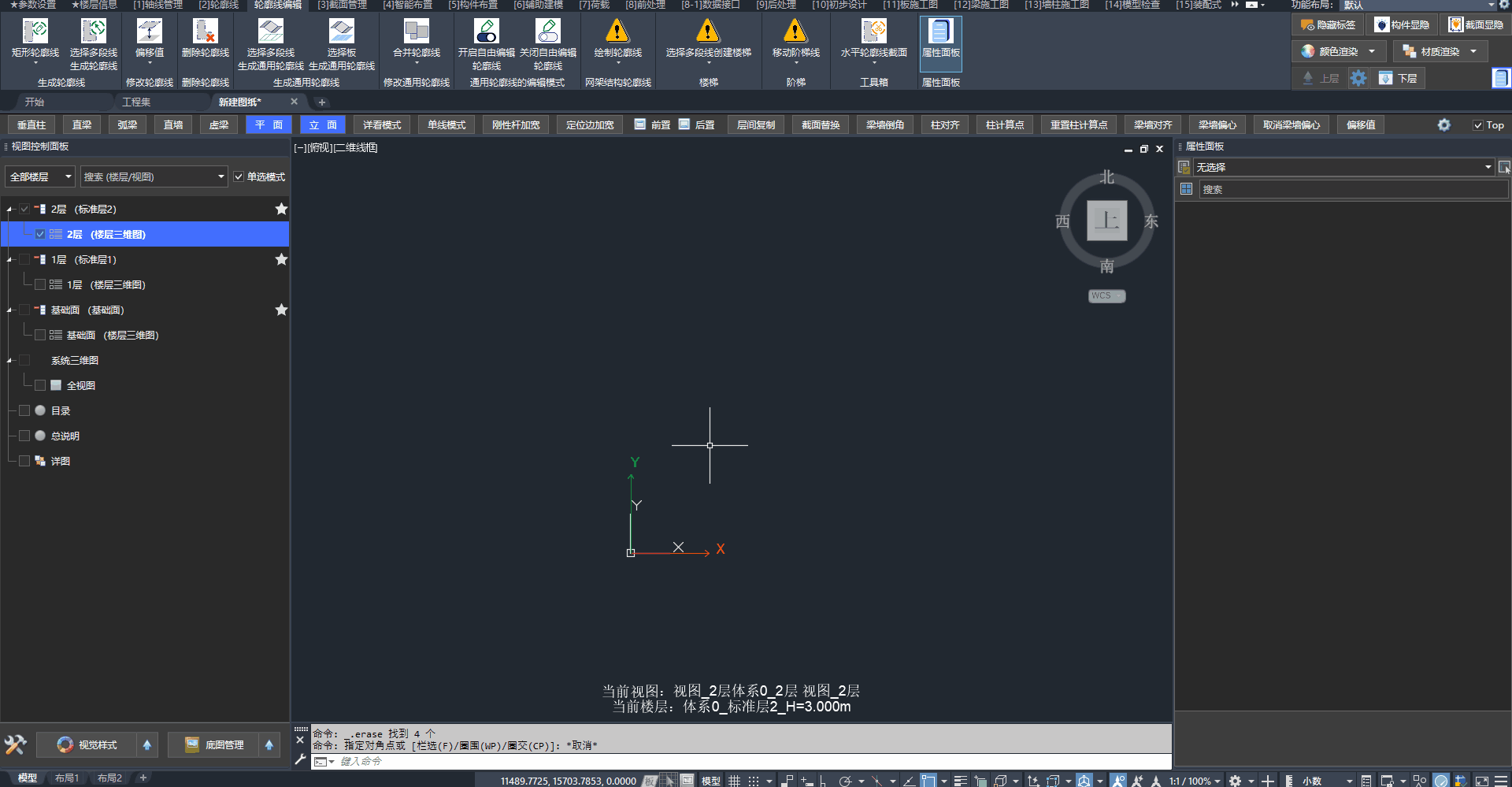

绘制前进方向与左侧面域示意
在阶梯看台模型中，构件默认吸附在绘制时“前进方向”的左侧面域
关联 Q&A：

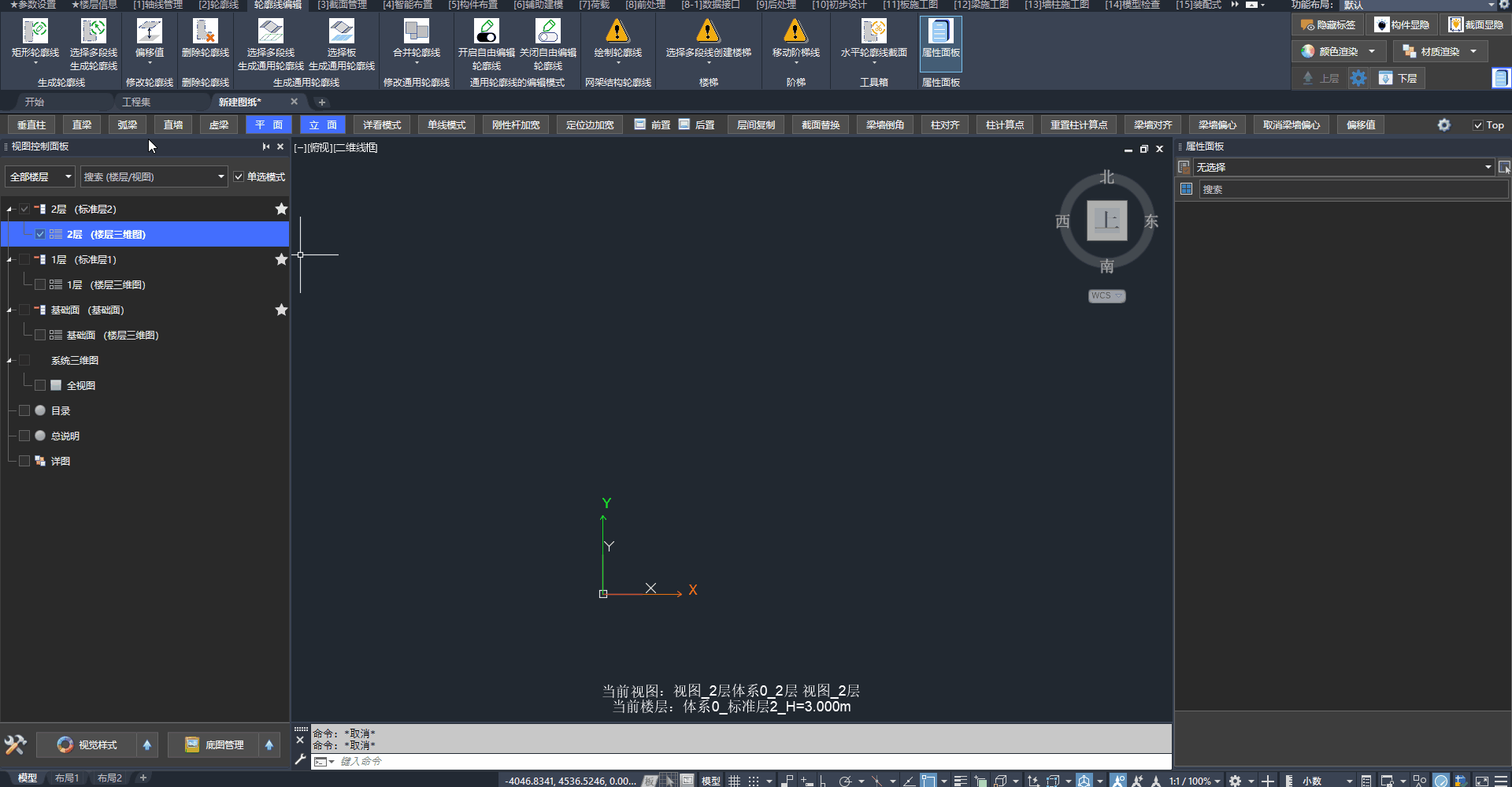

5.4、裁剪附着构件¶
默认状态下，构件绑定轮廓线后会被轮廓线裁剪。
默认状态下，轮廓线会裁剪附着构件
六、工程实践与注意事项¶
我们以常用的使用场景为例，介绍轮廓线的实际操作步骤。
6.1、大范围高差区域¶
我们采用通用轮廓线创建存在大范围高差区域的地下室顶板：
🖍️ 操作步骤：
- 绘制：使用矩形
RECTANGLE或闭合多段线PLINE绘制降板区域范围 - 点击：「选择多段线生成通用轮廓线」
- 编辑：在位编辑面标高
- 指定：构件手动吸附到轮廓线
- 补充：边界处补充虚梁，使得区域闭合生成楼板

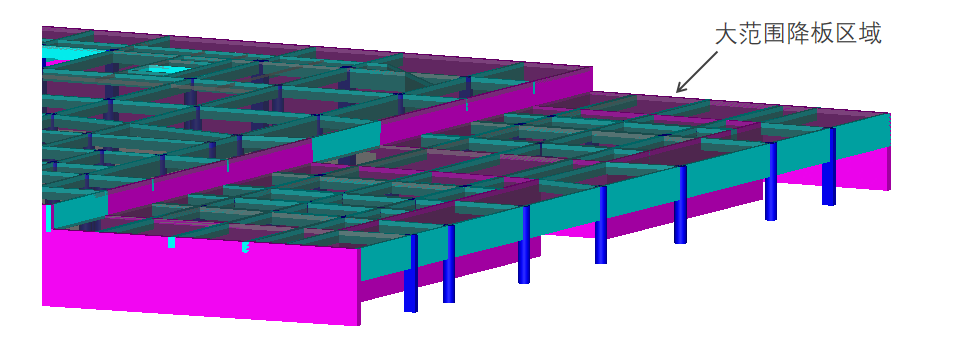

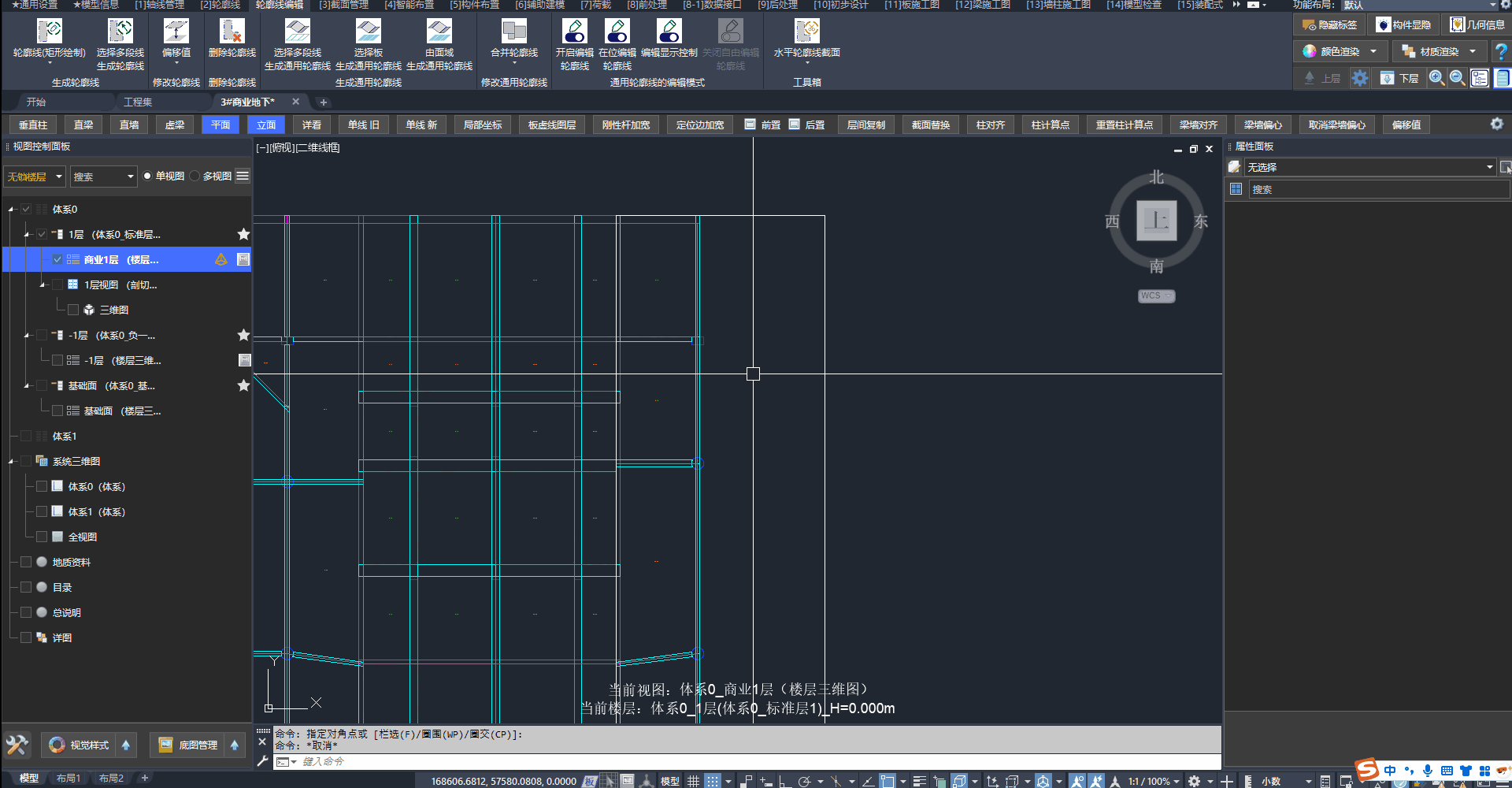

采用通用轮廓线定义大范围降板区域
补充虚梁¶

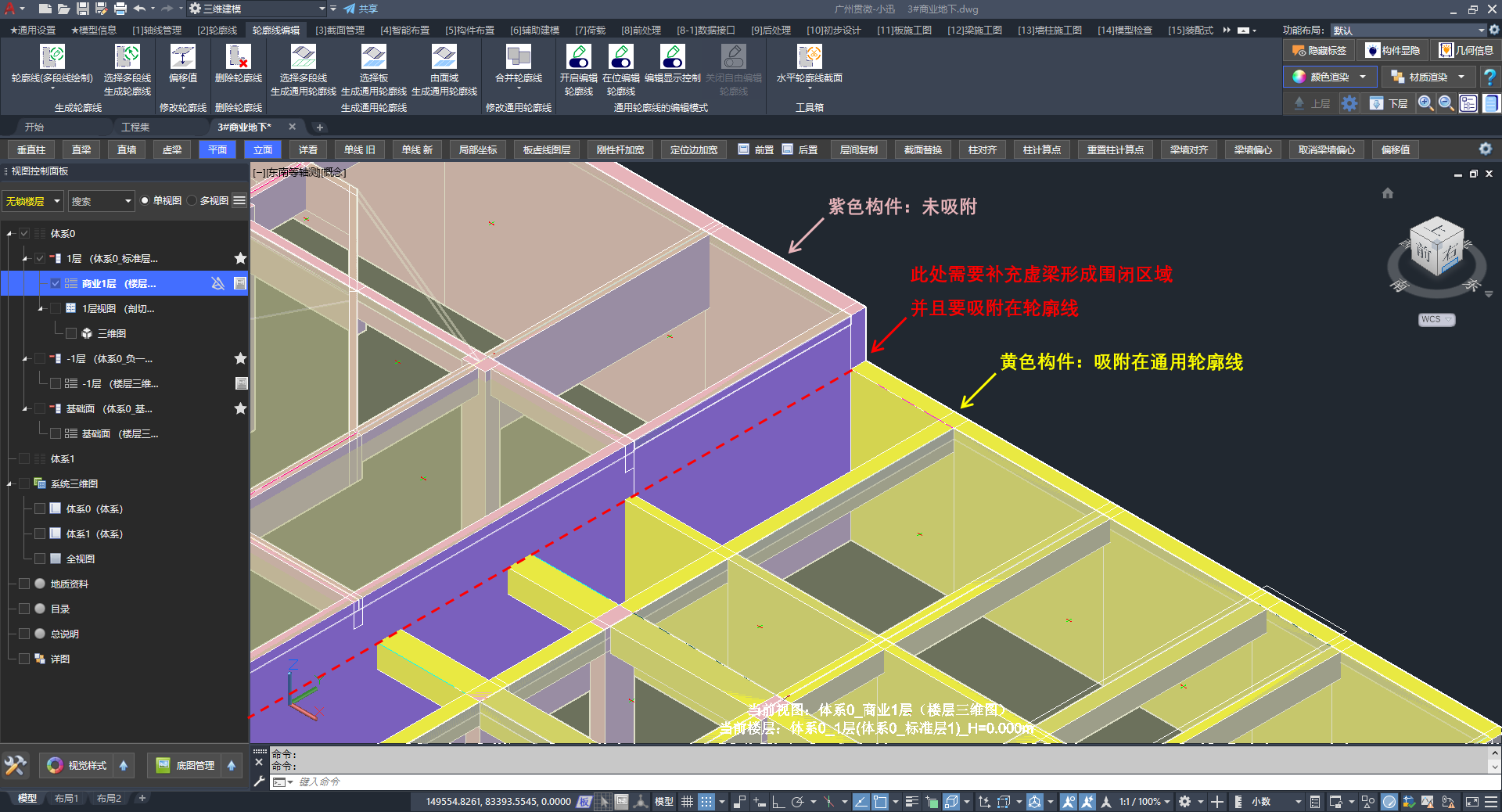

若没有生成板，说明归属同一轮廓线的构件未形成闭合区域，须在边界处补充虚梁。
吸附在轮廓线的构件未形成闭合区域
高差处补充虚梁，形成围闭区域后自动成板
关联 Q&A：
6.2、由标高定义的斜坡¶
采用“通用轮廓线”创建由边、面标高定义的坡道（标高值相对于当前楼层标高）。

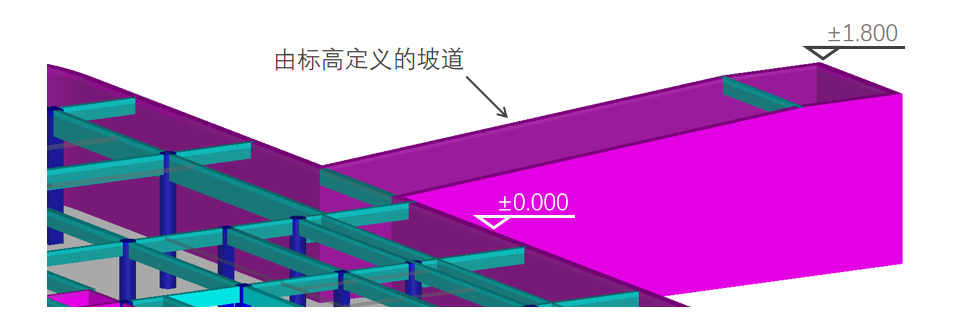

由标高定义的斜坡示意
🖍️ 操作步骤：
- 第一步：采用闭合多段线
PLINE或矩形RECTANGLE确定坡道区域，然后「选择多段线生成通用轮廓线」
📢 特别说明：
构件在轮廓线面域内即可，但轮廓线边线必须在“变坡线”处。
选择多段线生成通用轮廓线
在位编辑标高信息
- 第三步：指定 构件手动吸附 到轮廓线，选择轮廓线时建议采用框选
指定构件吸附轮廓线
- 第四步：边界处补充虚梁，使区域闭合并生成楼板
在轮廓线边界处补齐虚梁
6.3、坡度定义的斜坡¶
采用"轮廓线"创建由边坡度定义的坡道（示例：2° 室外坡道）。

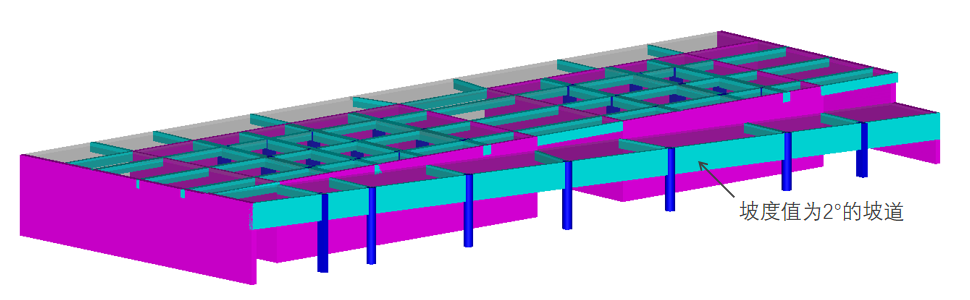

由坡度定义的斜坡示意
- 第一步：采用闭合多段线
PLINE或矩形RECTANGLE确定坡道区域并生成轮廓线
创建轮廓线的操作步骤
- 第二步：在「属性面板」设置相对偏移值，在位编辑边坡度
设置轮廓线的偏移值与边坡度
- 第三步：指定 构件手动吸附 到轮廓线
指定构件吸附轮廓线
- 第四步：边界处补充虚梁，使区域闭合并生成楼板
边界处补齐虚梁

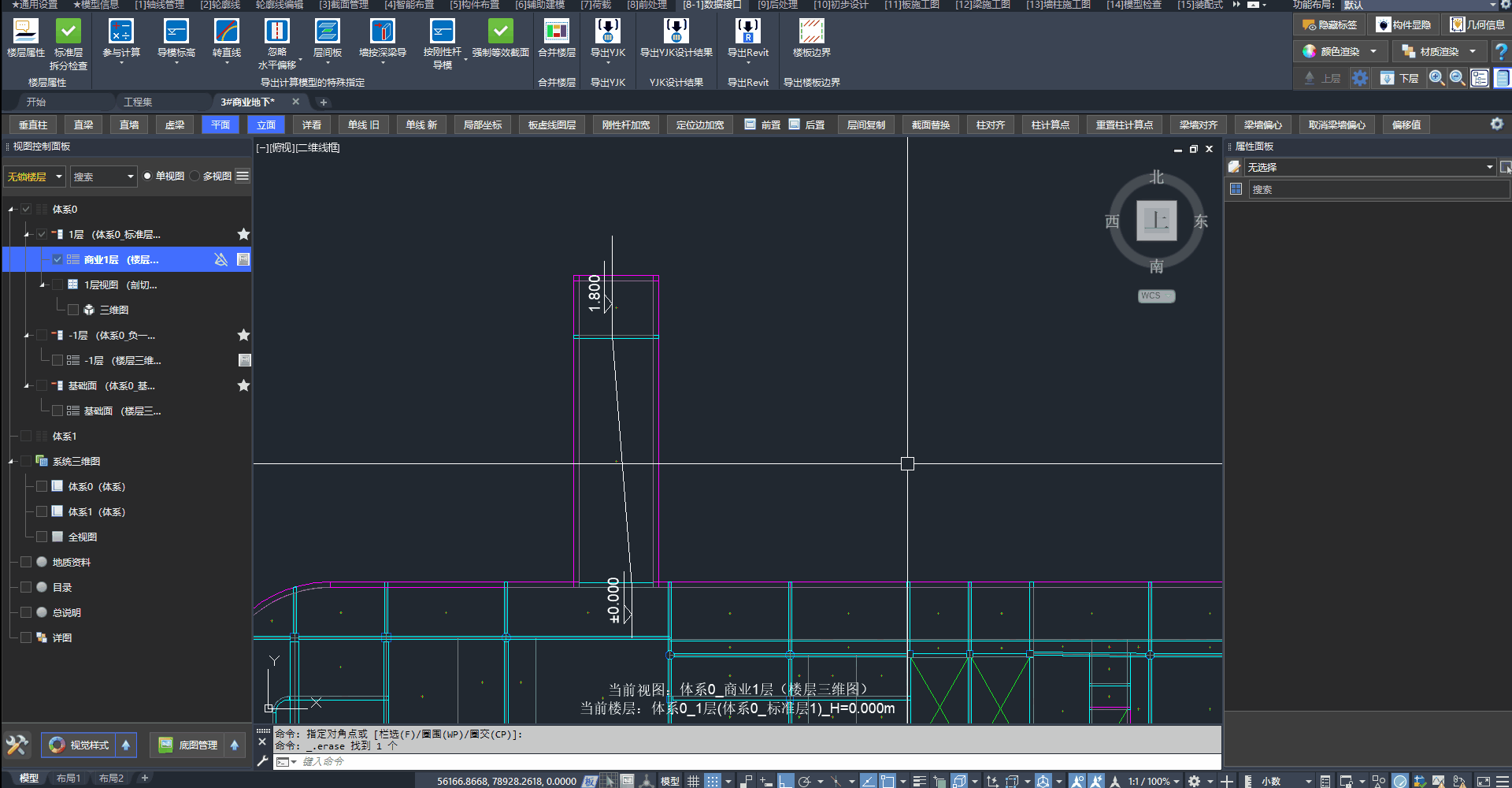

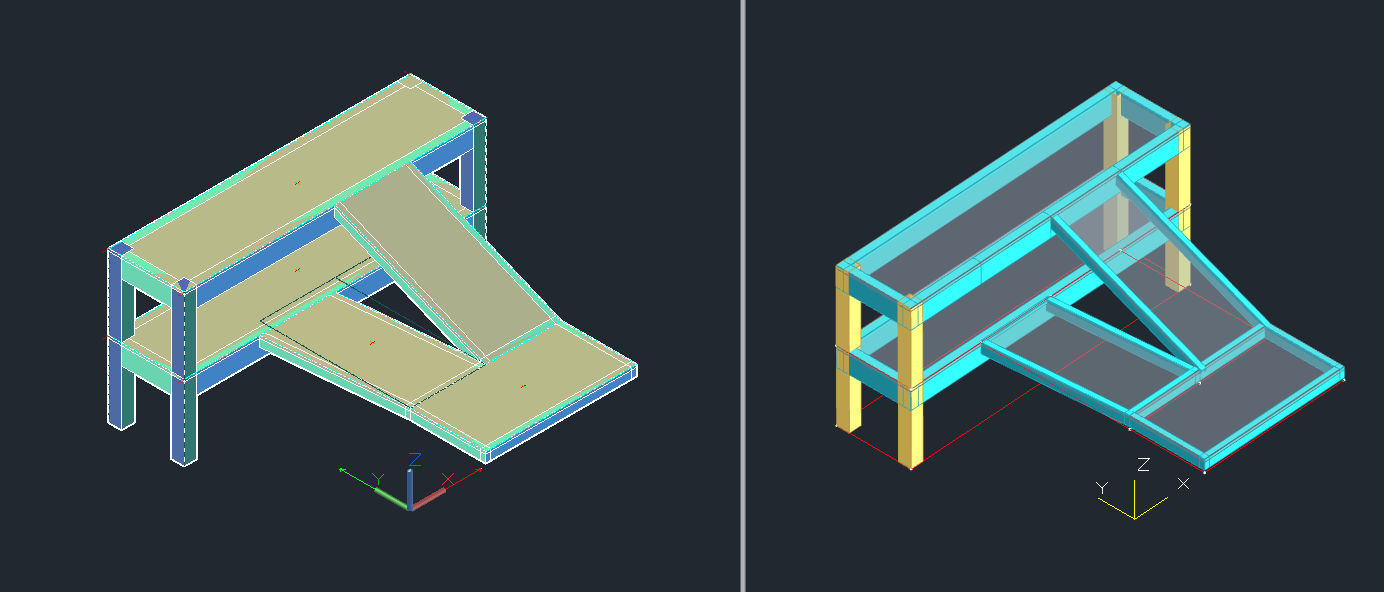

6.4、通用轮廓线创建的楼梯¶
采用"通用轮廓线"创建楼梯（标高值相对于当前楼层标高）。

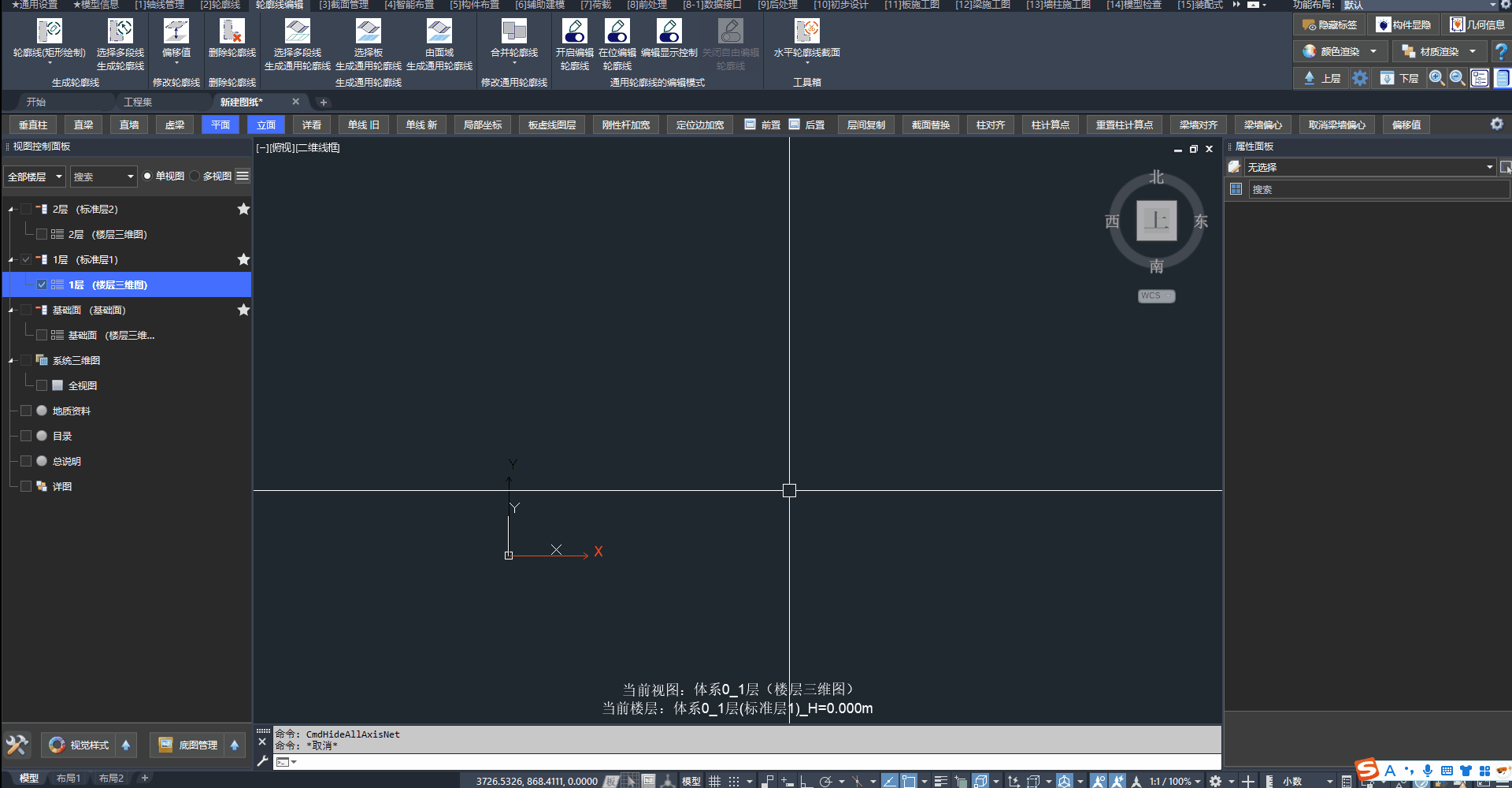

通用轮廓线创建的楼梯示意
🖍️ 操作步骤：

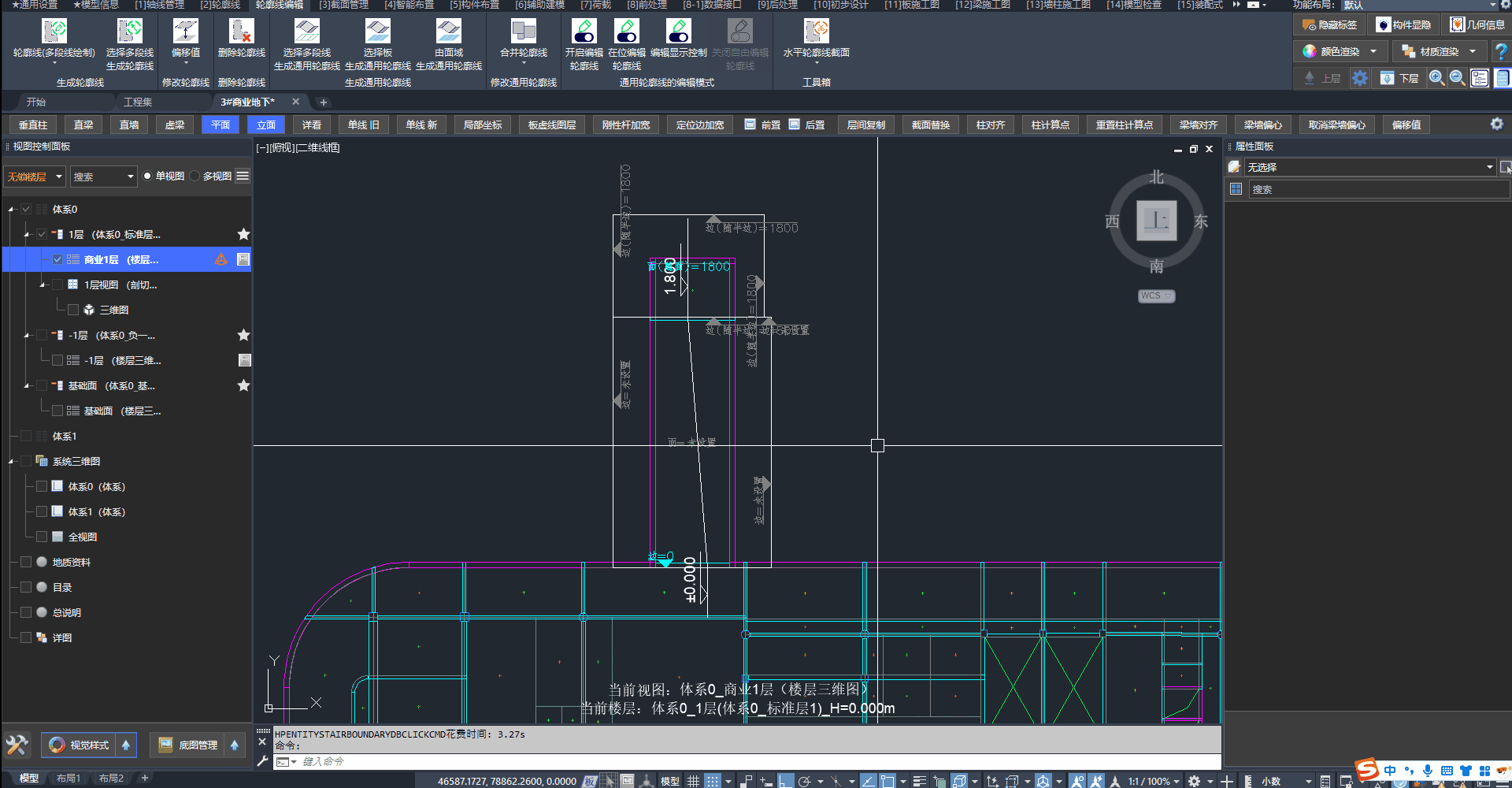

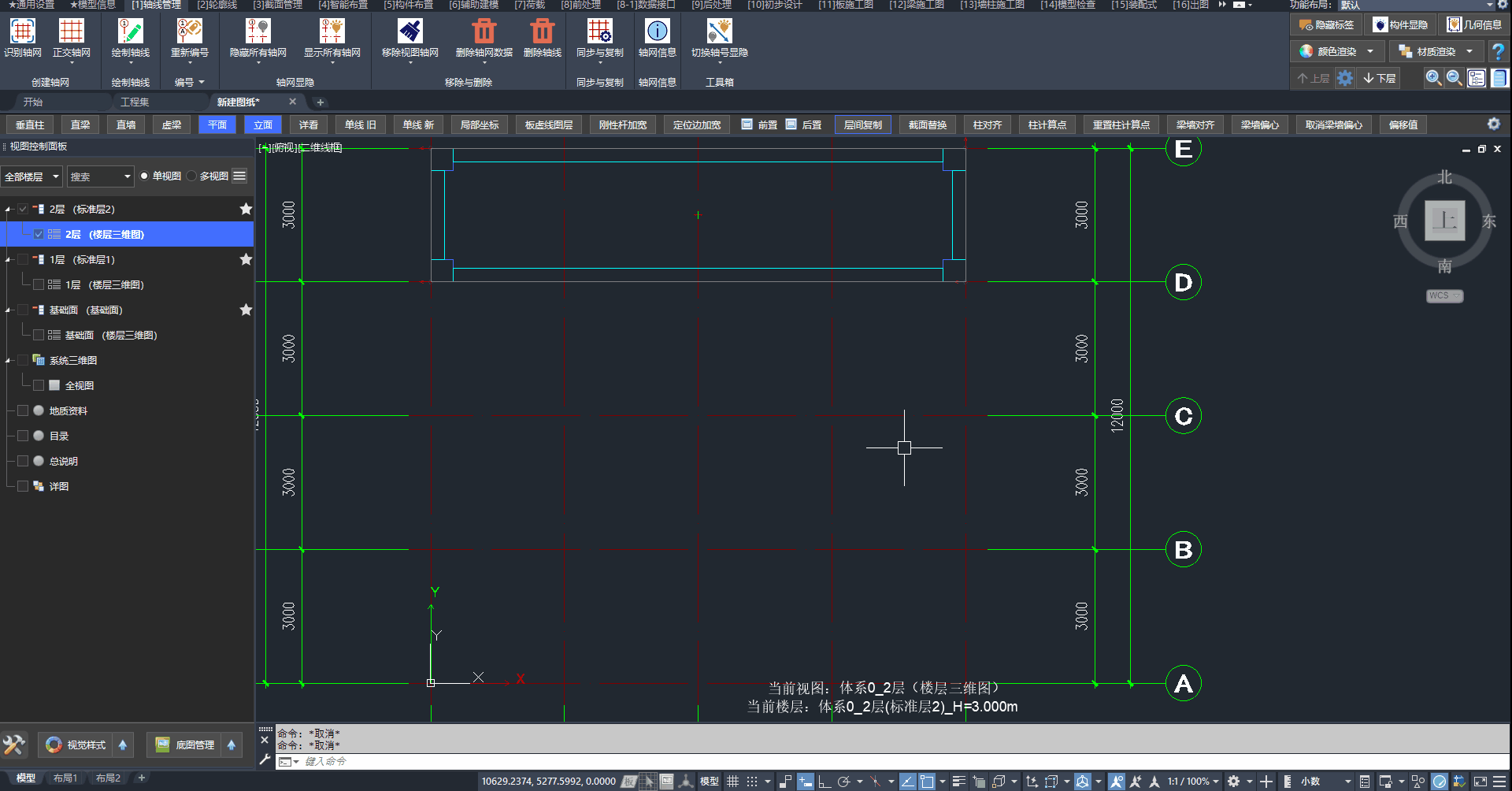

- 第一步：矩形
RECTANGLE或闭合多段线PLINE绘制休息平台与梯段斜板范围

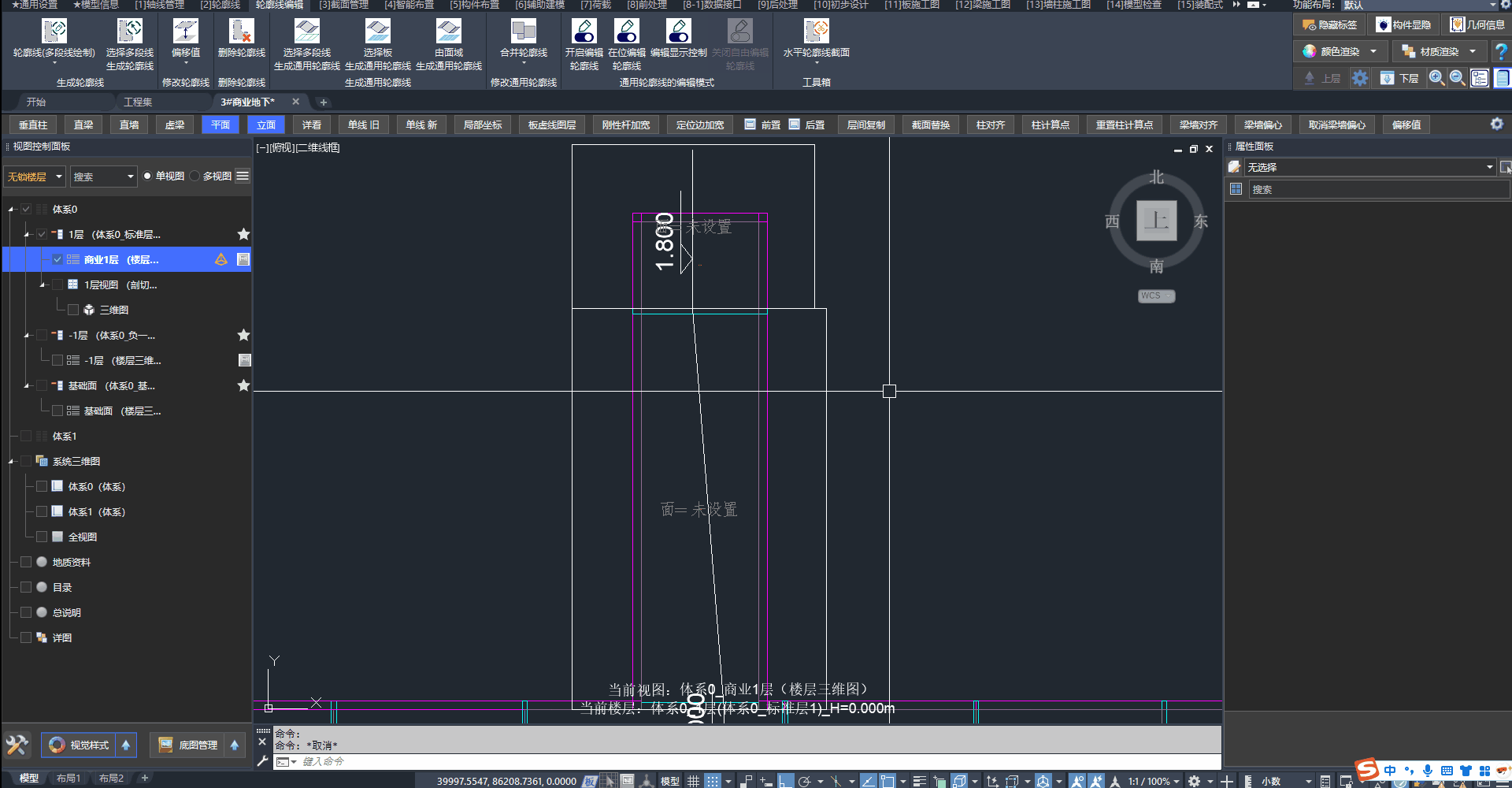

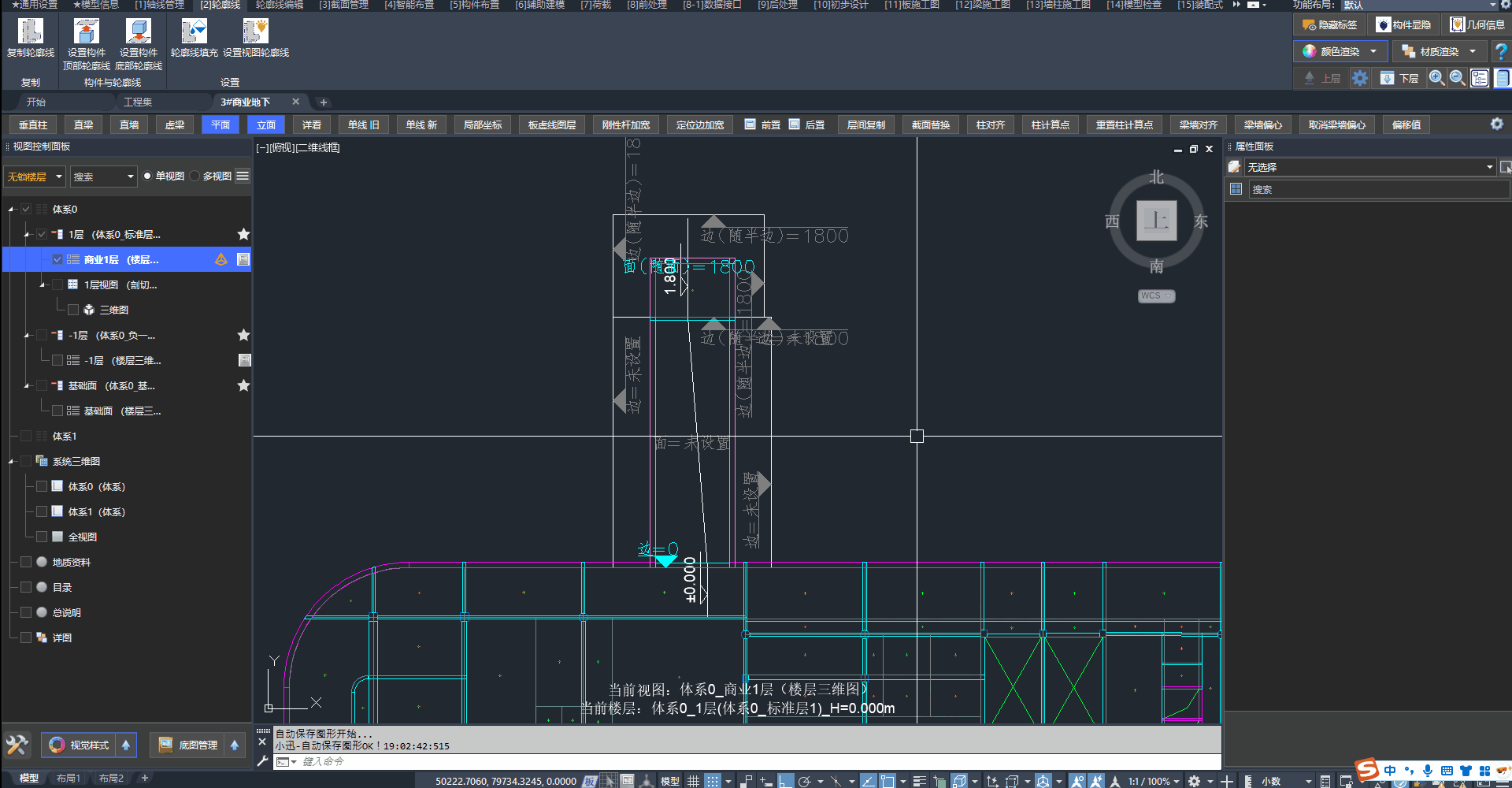

分别圈定休息平台与梯段斜板区域

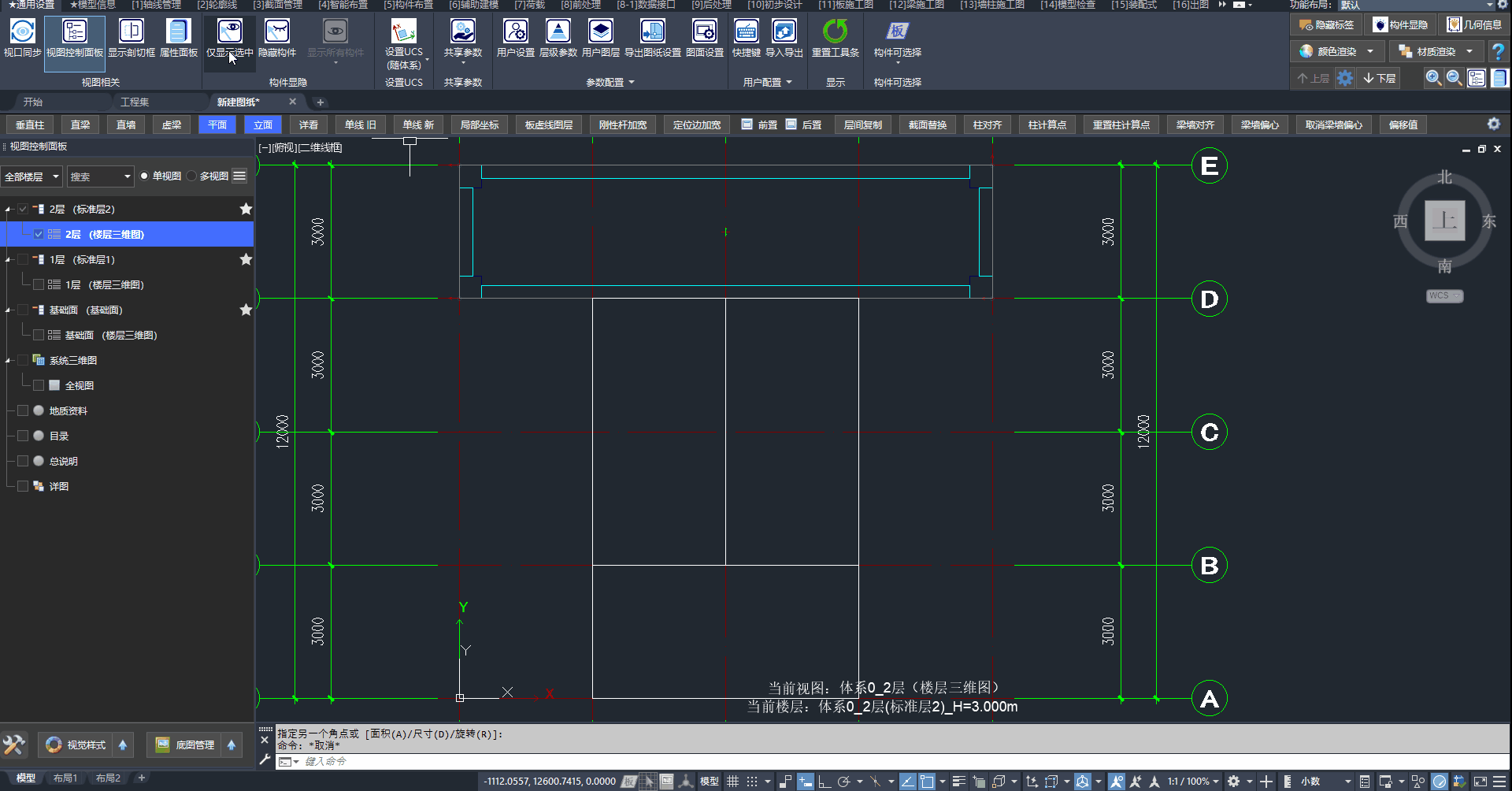

- 第二步：点击「选择多段线生成通用轮廓线」

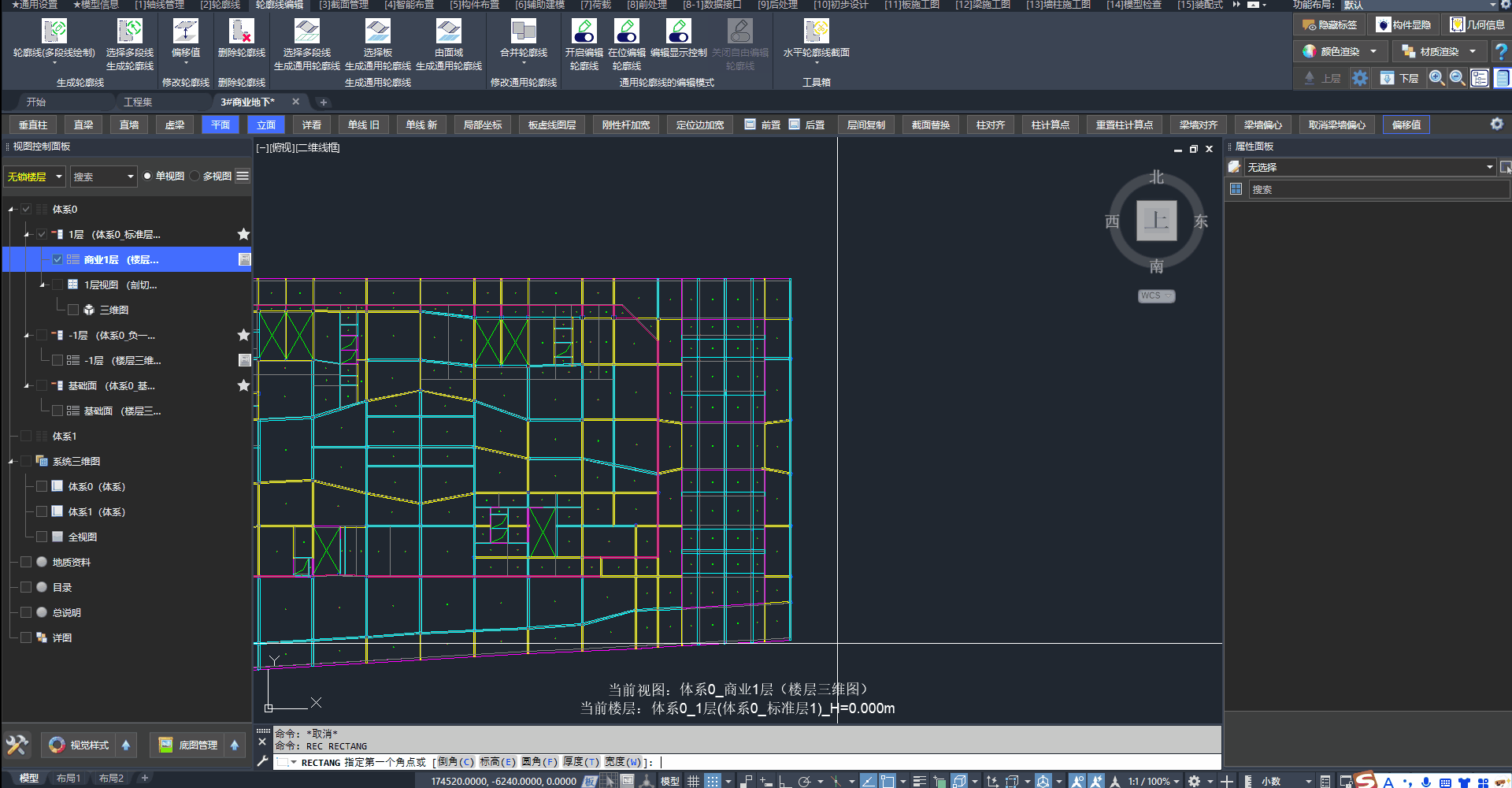

选中已绘制的多段线，生成通用轮廓线

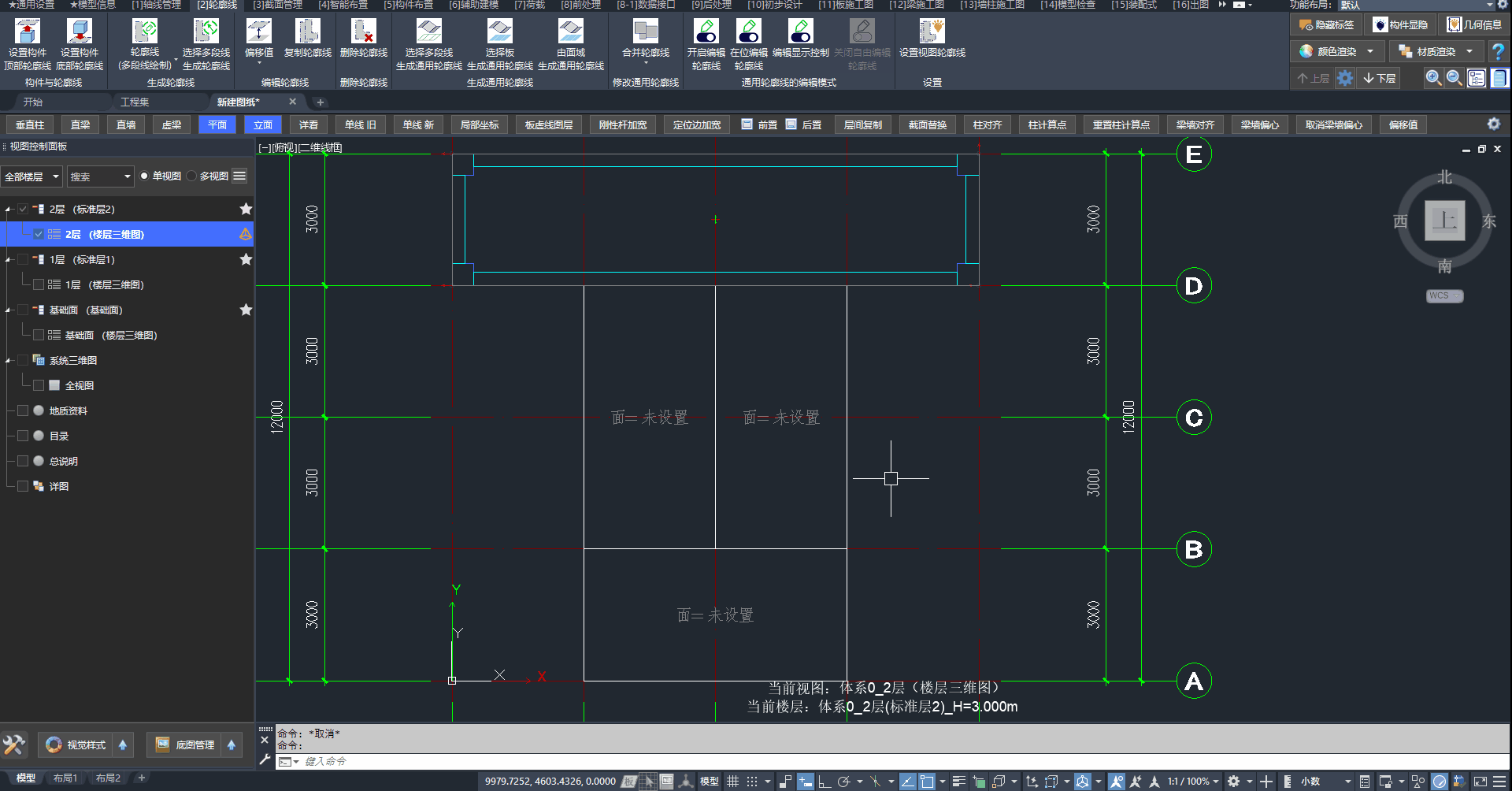

- 第三步：在「属性面板」开启标高显示，在位编辑面标高与边标高
在位编辑面标高与边标高
交界线处构件默认吸附在绘制前进方向左侧面域

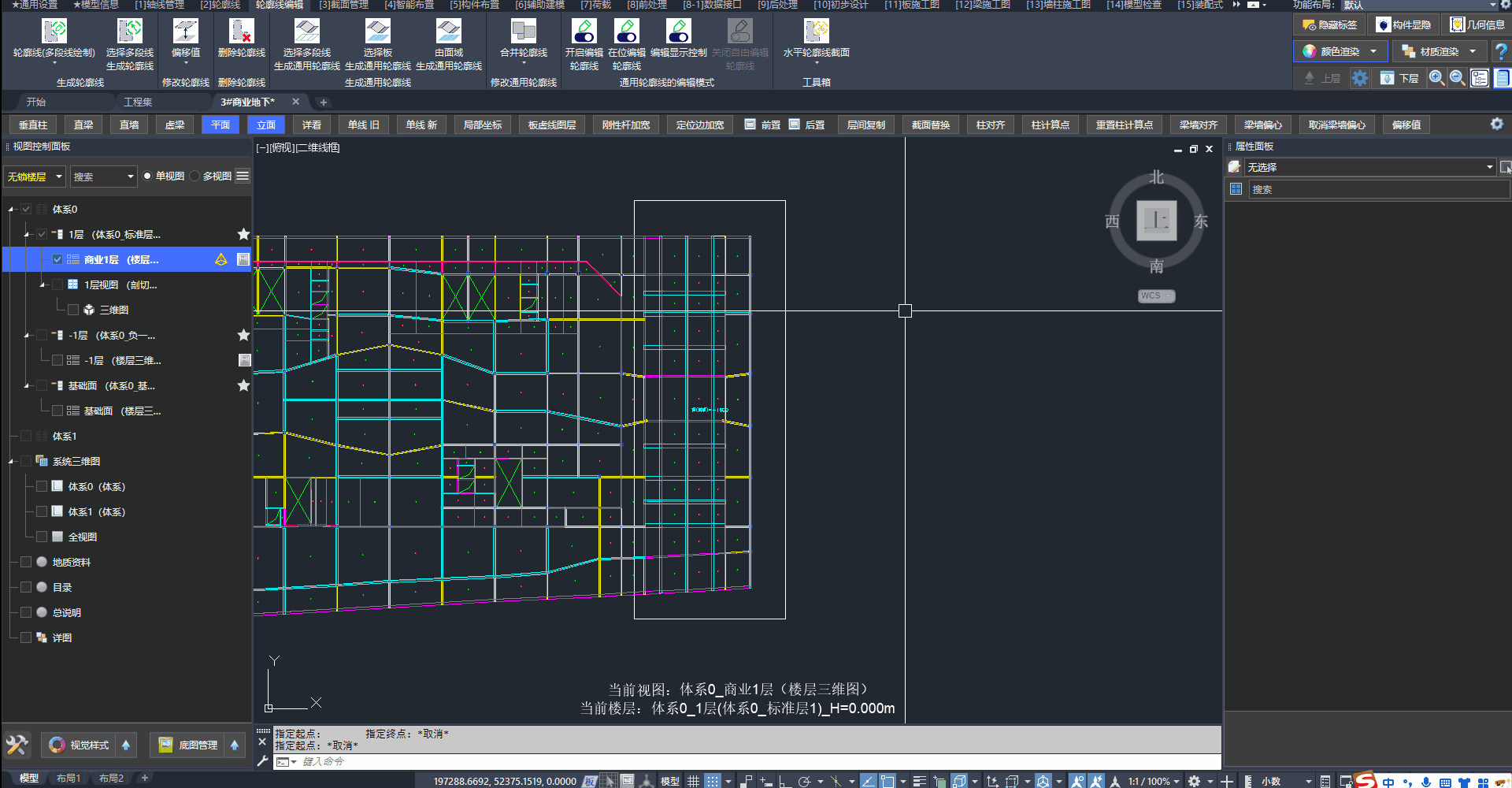

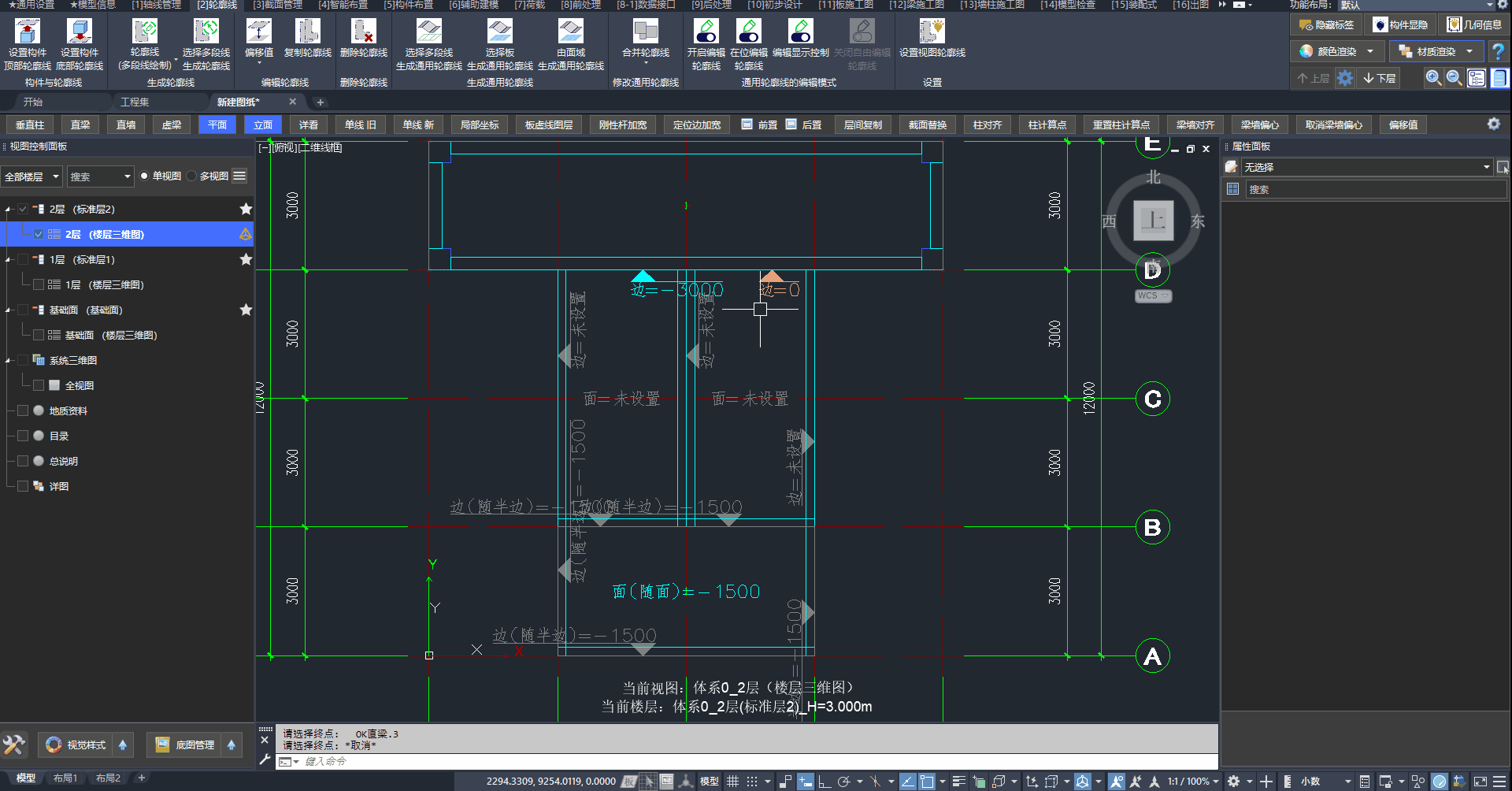

- 第五步：边界处补充虚梁，使区域闭合生成楼板
在轮廓线边界处补齐虚梁

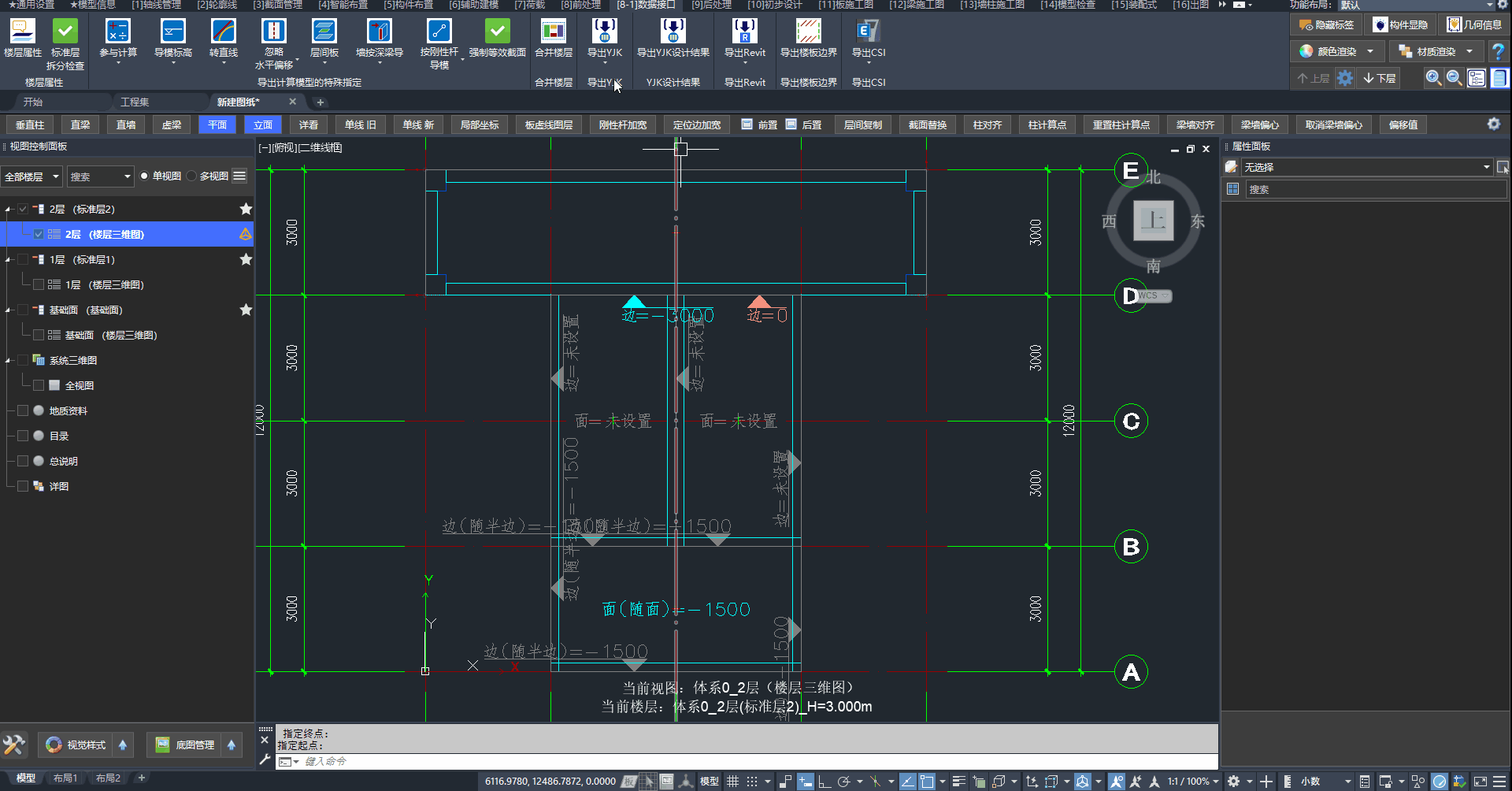

- 第六步：导模时取消勾选"忽略Z方向的偏移"，保留构件真实标高
导出计算模型时的 Z 偏移设置
- 第七步（按需）：在位编辑休息平台的面标高，通过「层间板」功能将斜板指定为“非层间板”，联动更新计算模型
指定斜板为“非层间板”
关联 Q&A：
七、教学视频¶
7.1、轮廓线的基本操作¶
👇请点击观看【小迅操作视频（4）-- 用轮廓线建模真的很快】
7.2、通用轮廓线的基本操作¶
👇请点击观看【小迅操作视频（6）-- 看台建模？试试通用轮廓线！】

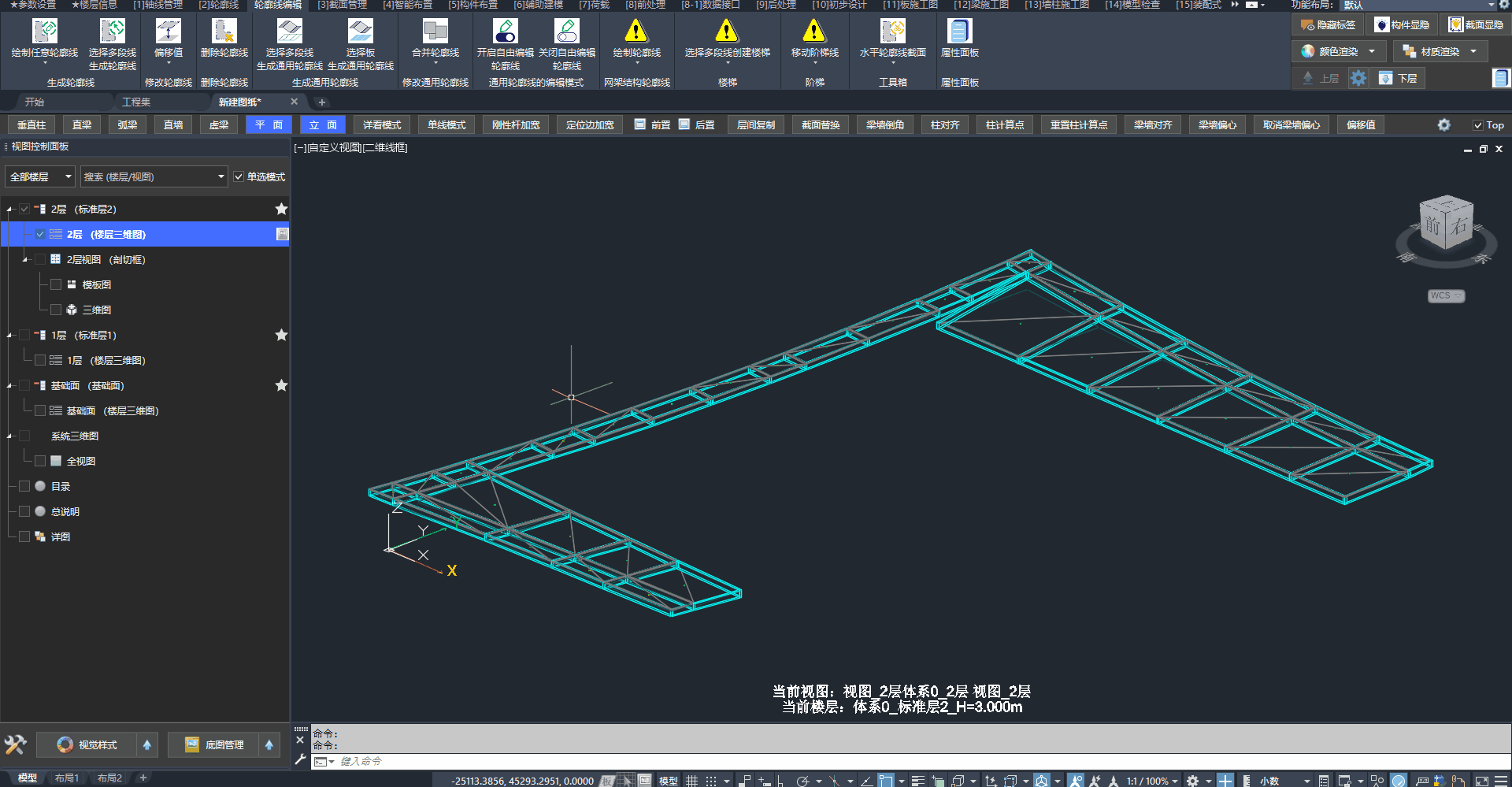

7.3、桁架的建模¶
利用轮廓线可以提高桁架建模的效率，主要步骤：
- 定义轮廓线
- 设置视图顶部轮廓线、底部轮廓线后，再布置杆件
- 可以通过复制一榀桁架实现快速建模，但复制前注意视图轮廓线的信息
- 导模时，不能忽略该层的Z标高
7.4、斜撑的建模¶
下列视频总结了实际工程中斜撑的建模与导模时的操作要点：
- 布置时，注意斜撑的顶底楼层（可在工具条中设置）
- 导模时，不能忽略构件的Z偏移值
- 在计算软件中进入前处理时，可勾选“跨越整层的跃层柱与斜杆自动打断”
更新日期：2026年08月12日
