4.建模功能相关¶
🚩搜集了用户常问的建模问题。
大纲¶
一、总信息¶
1.1、楼层组装¶
问："楼层组装"按钮在哪里❓
答：计算软件中“楼层组装”对应的操作均在项目的"总信息"中进行。

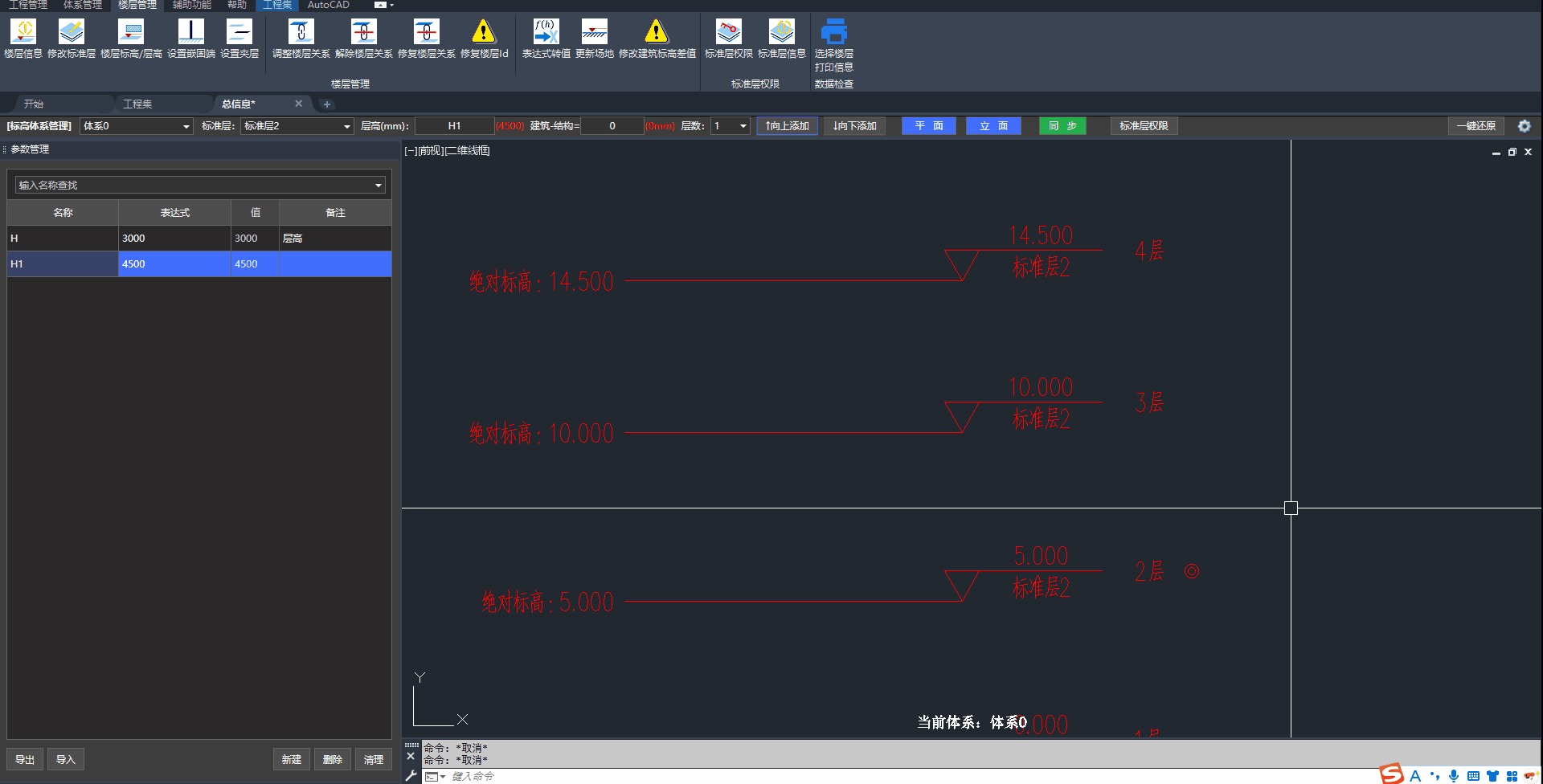

1.2、中间添加楼层¶
问：如何在已有楼层之间新增楼层❓
答：直接使用 CAD 的复制命令 COPY，并设置夹层后可维持原有楼层名称。详见：
中间添加楼层的操作，并设置为夹层。
1.3、多塔建模¶
问：如何进行多塔建模❓
答：用户可在总信息中定义多个体系，实现多塔建模。详见：
1.4、复制体系¶
问：当其他塔楼与已建好塔楼是镜像关系，如何快速复制❓
答：用户可在总信息中复制与镜像已建立好的体系。详见：
1.5、体系坐标系¶
问："体系坐标系"与"体系基点"有什么作用❓
答：可在“总信息”中操作体系坐标系，改变体系在世界坐标系（WCS）中的位置与转角。详见：
1.6、更新场地¶
问："更新场地"功能有什么作用❓
答："更新场地"用于设置体系中±0.000对应的楼层。
更新场地的操作步骤

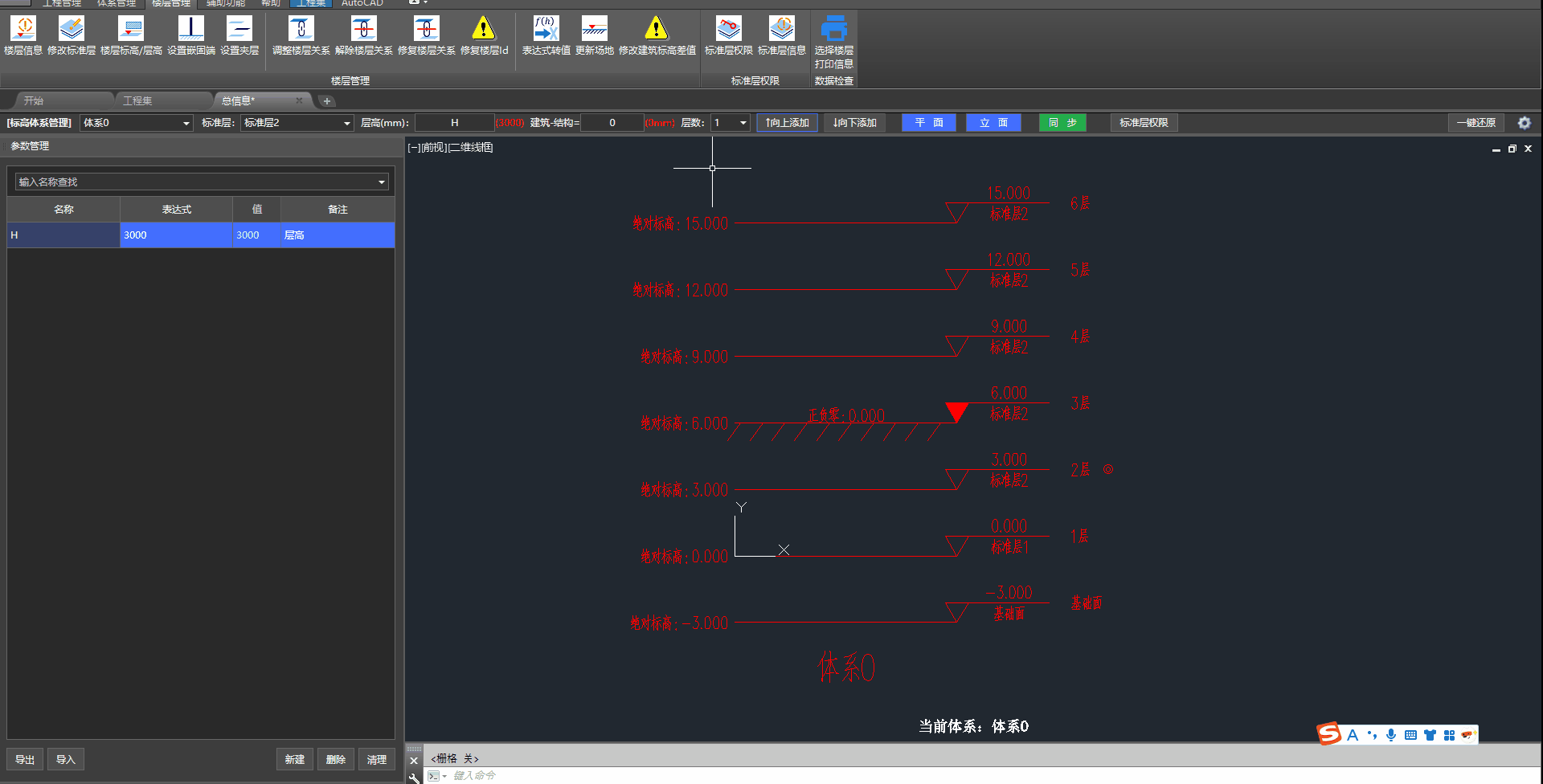

1.7、删除2层失败¶
问：为什么默认的体系中"2层"无法删除❓
答：删除"2层"前，需要给别的楼层添加"编号锁"，保证体系内有一个"编号层"。
在默认体系中，"2层"带有"编号锁"，删除时会弹窗提示"体系中至少存在一个编号层"。

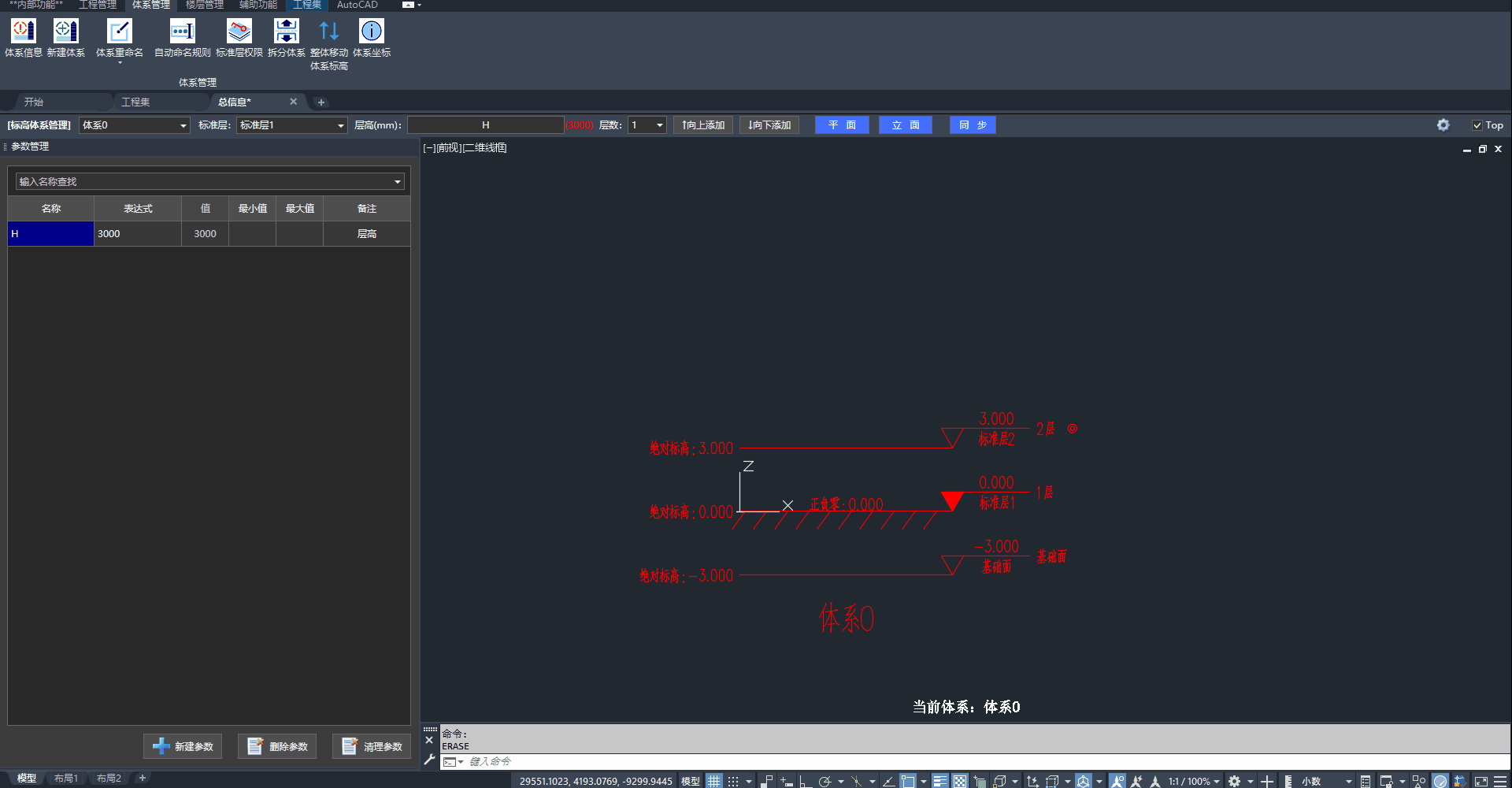

删除"2层"的操作步骤
1.8、绝对标高与正负零高程¶
问：如何设置楼层的绝对标高以及正负零（±0.000）的高程信息❓
答：点击工具条「立面」按钮，将视图切到侧视状态，使用「整体移动体系标高」按钮调整体系的整体高度，实现绝对标高的批量调整。然后再双击“正负零”，在位编辑“正负零”对应的高程。

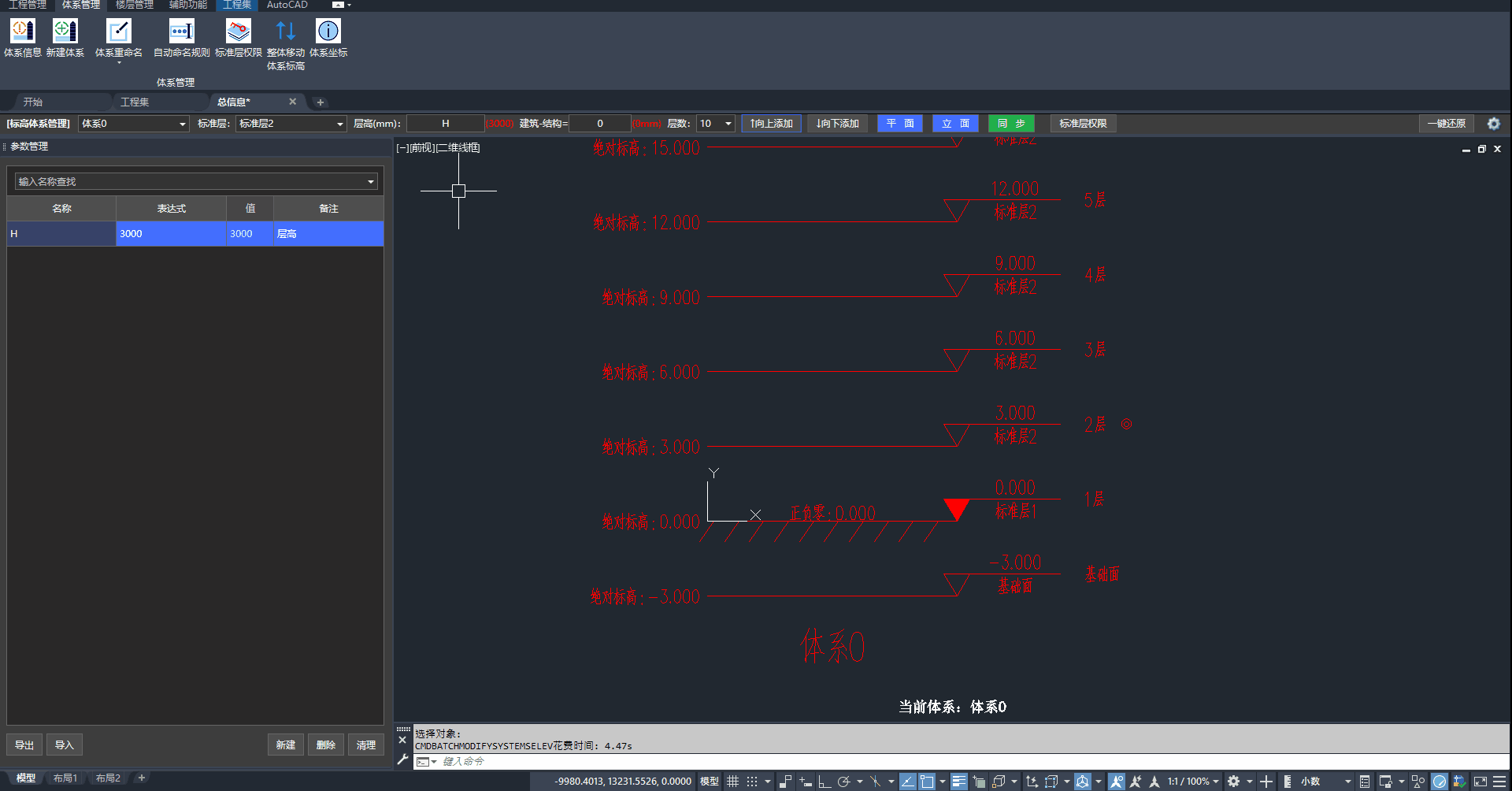

修改楼层的绝对标高与正负零高程的操作步骤
📢 特别说明：
楼层的绝对标高 = 正负零高程 + 楼层的相对标高
二、建筑底图¶
2.1、添加底图¶
问：无法同时选择多个.dwg❓

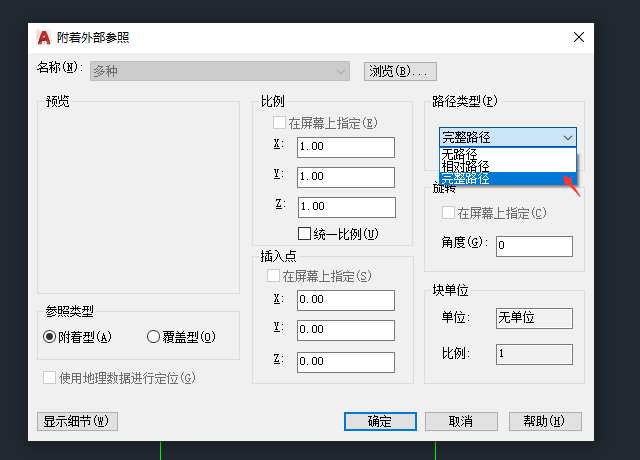

答：当建筑底图（.dwg）与小迅项目文件夹不在同一个磁盘时，需要选择"完整路径"。
这与AutoCAD的设定有关。
选择"完整路径"后，可选择多个.dwg。
2.2、底图版本¶
问：如何确认建筑是否为天正t7版本❓

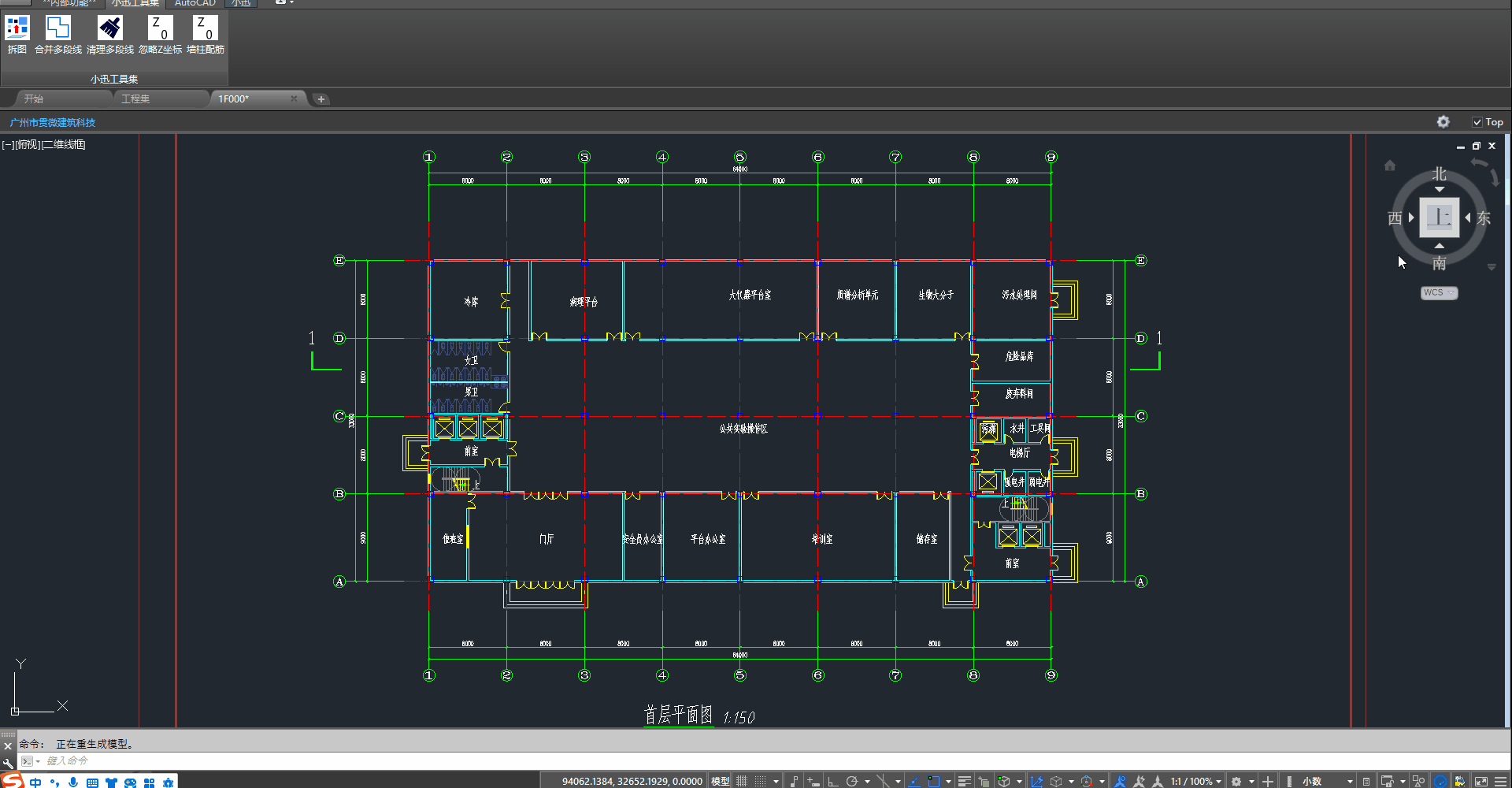

答：用小迅打开建筑底图并转到三维视角，能看三维的建筑隔墙即为天正t7版本。
检查建筑底图版本的简单办法。
2.3、选中底图¶
问：为什么无法在视图中选中底图❓
答：对底图进行操作时，需要开启编辑状态。

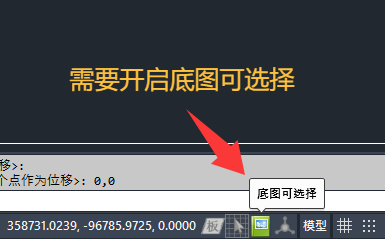

需要开启“底图可选择”的状态
2.4、看不见底图¶
问：为什么我已添加建筑底图，视图中仍看不到建筑底图❓

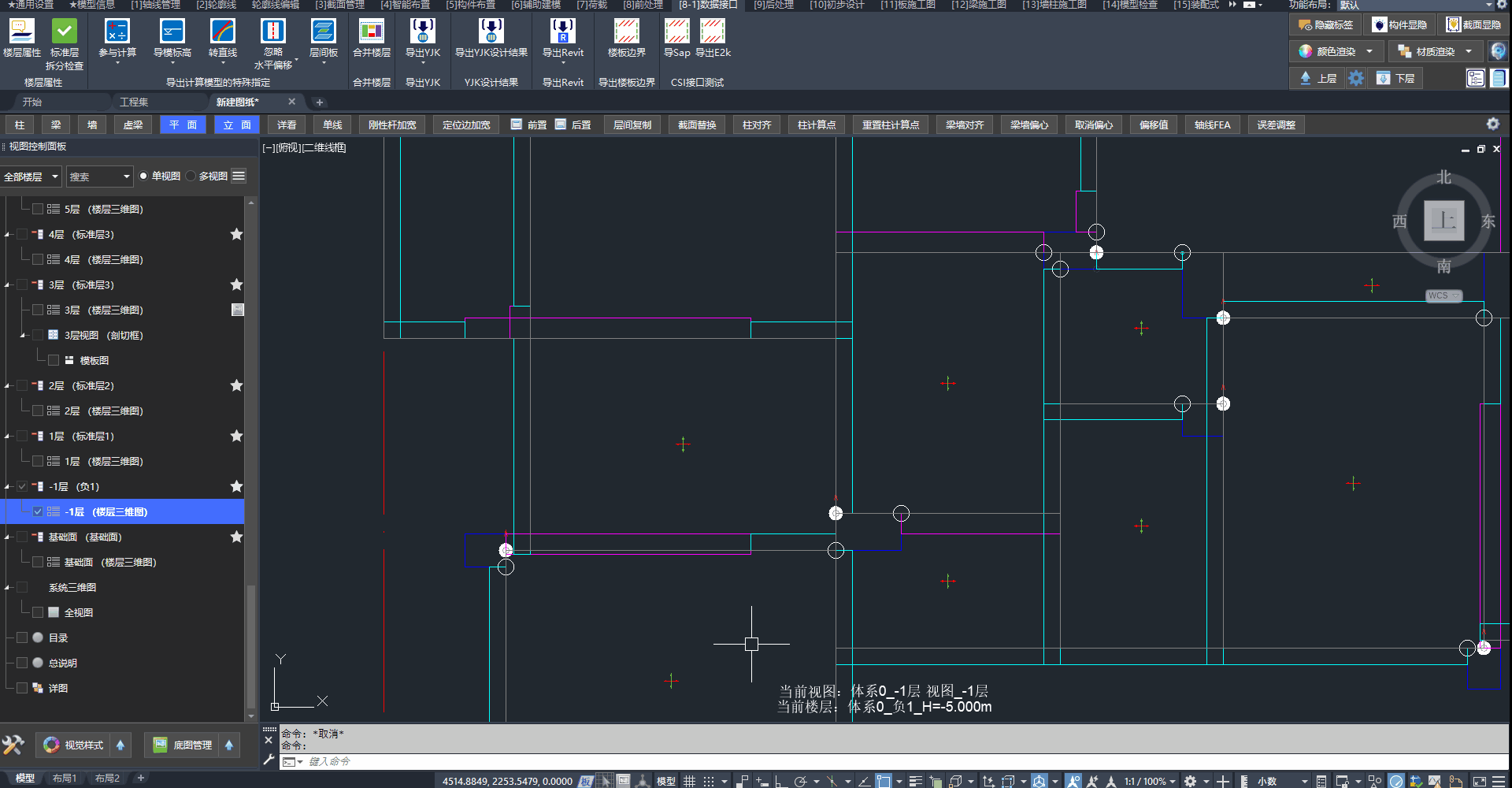

答：底图不可见，多为未关联当前视图、底图被隐藏，或底图离原点过远。建议按以下顺序排查：
- 在“底图管理”界面中，为当前视图勾选右侧视图列表，详见 第三部分 功能介绍 · 添加底图
- 在"视图控制面板"中确认底图处于显示状态，详见：底图显隐与编辑状态
- 在视图中输入
ZOOM，再输入A（全部），排查底图是否距离原点过远。建议养成 拆图 的操作习惯。

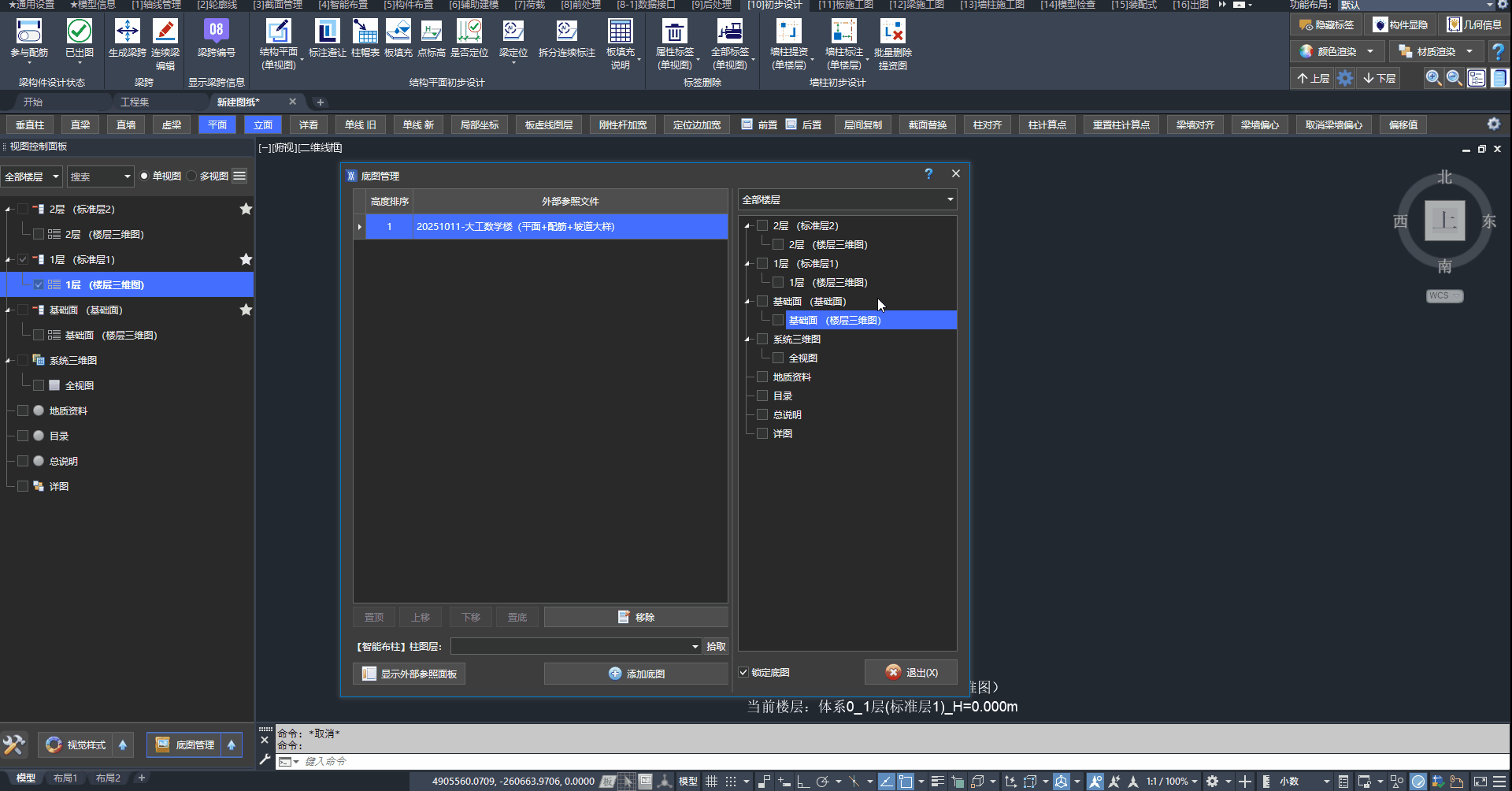

排查底图不可见的三个步骤
2.5、插入底图后卡顿¶
问：插入建筑底图后，卡顿比较明显，是什么原因❓
答：插入整栋建筑底图后操作变慢，多数是因为建筑图本身体量过大（图层、块、外部参照过多）。可先用 (Ctrl+N) 单独打开该建筑 .dwg，确认是否同样卡顿，以判断问题出在建筑图本身还是小迅中的底图引用：
- 单独打开：建筑
.dwg，观察平移、缩放是否卡顿 - 若单独打开也卡顿：优先精简建筑图，或请建筑专业提供分层、分专业的底图
- 若单独打开流畅：检查小迅中是否插入了整栋建筑图，而非单层拆图结果
📢 特别说明：
强烈建议建模前先 拆图，再按楼层添加底图，可有效缓解上述卡顿。
关联文档：
2.6、底图与坐标系斜交¶
问：底图与坐标系斜交怎么处理❓
答：拆图 时，手动 旋转底图 后再进行拆图，并且保证每次拆图时旋转原则不变，然后覆盖替换 参考文件 文件夹中的同名文件即可。
三、视图相关¶
3.1、自动调整视图¶
问：如何在修改UCS后自动调整当前视图状态❓

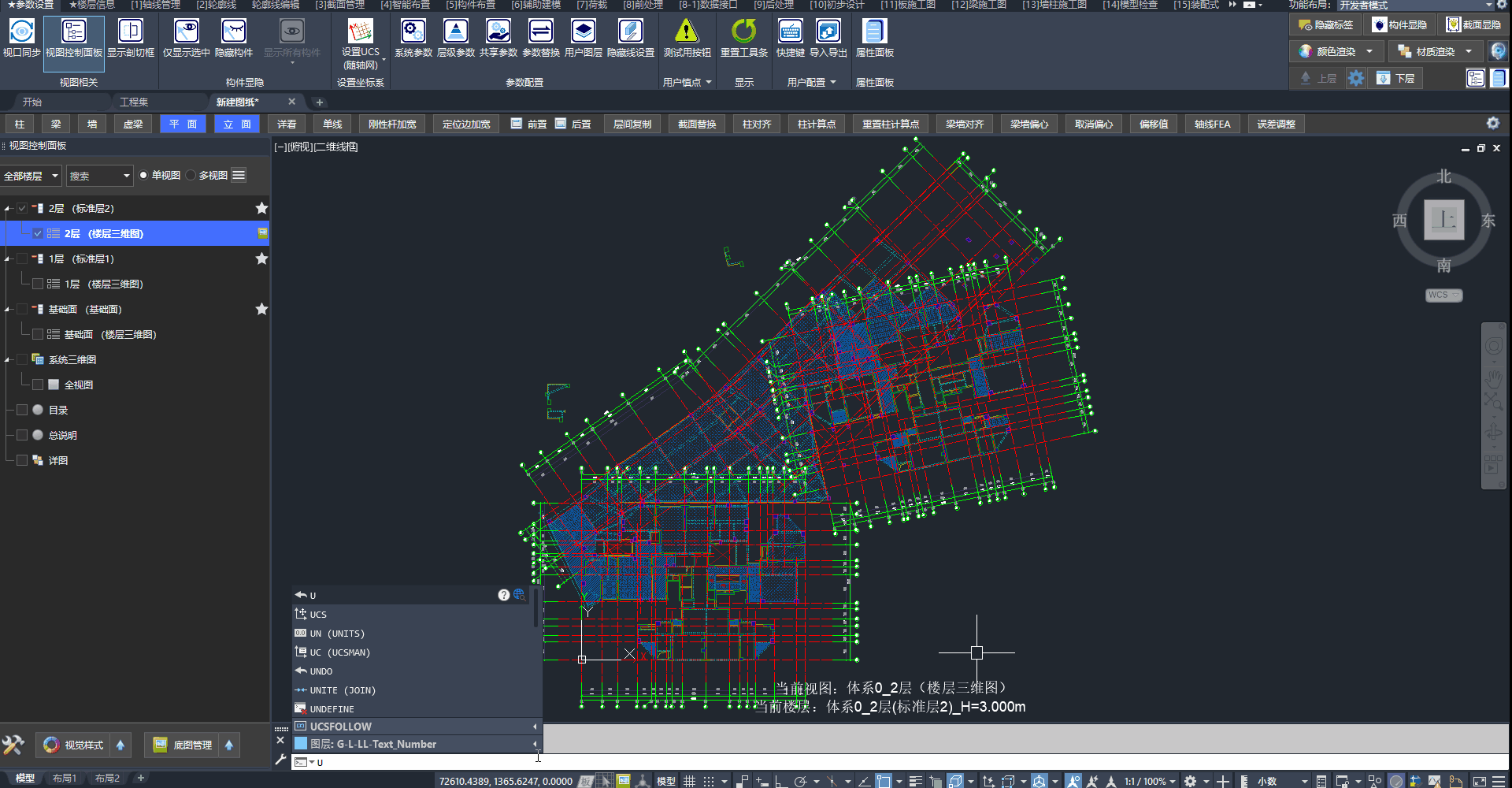

答：可直接使用UCSFOLLOW命令，设置值为1。
UCSFOLLOW=1，根据UCS自动调整视图

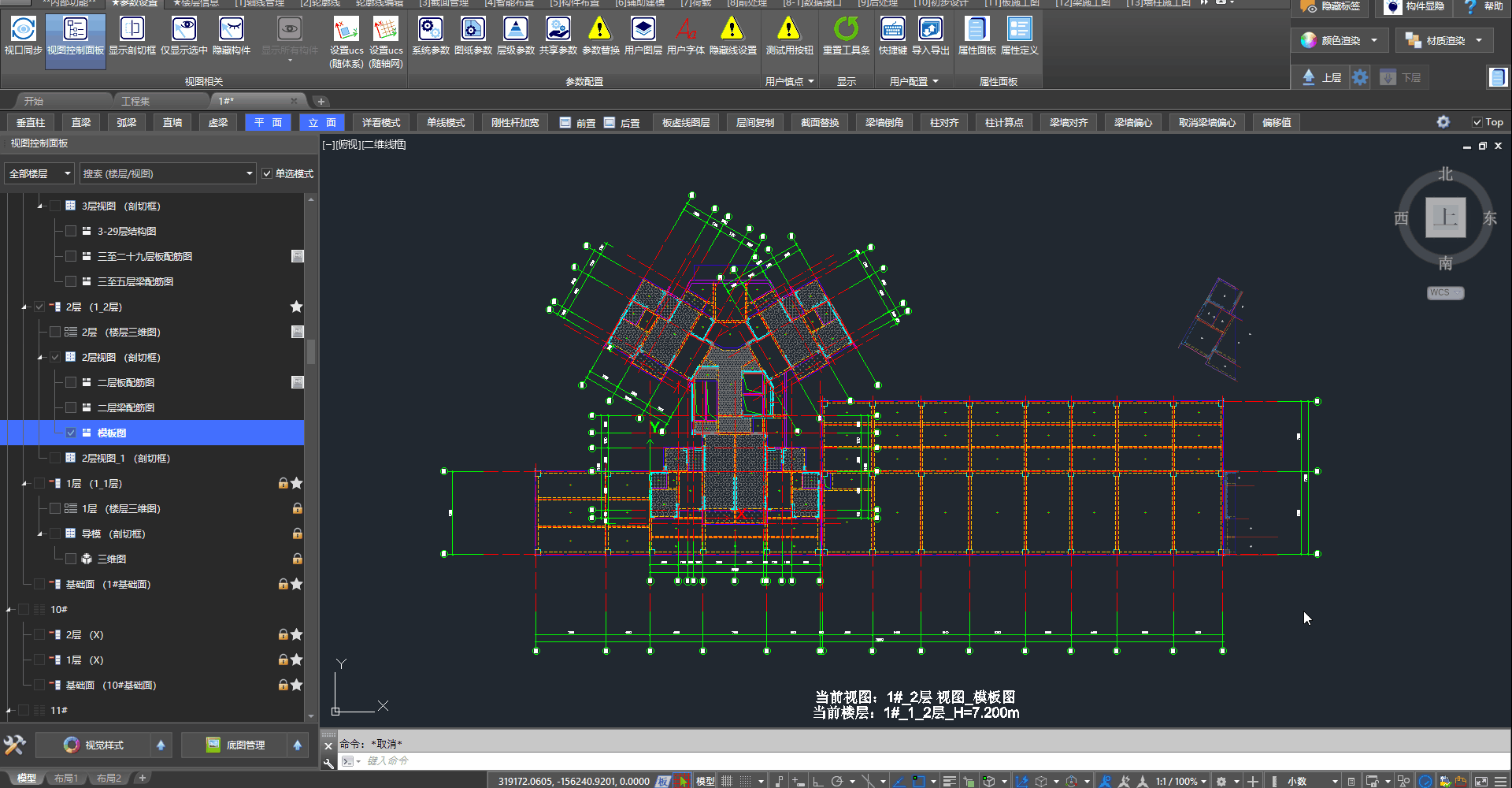

3.2、剖切框范围¶

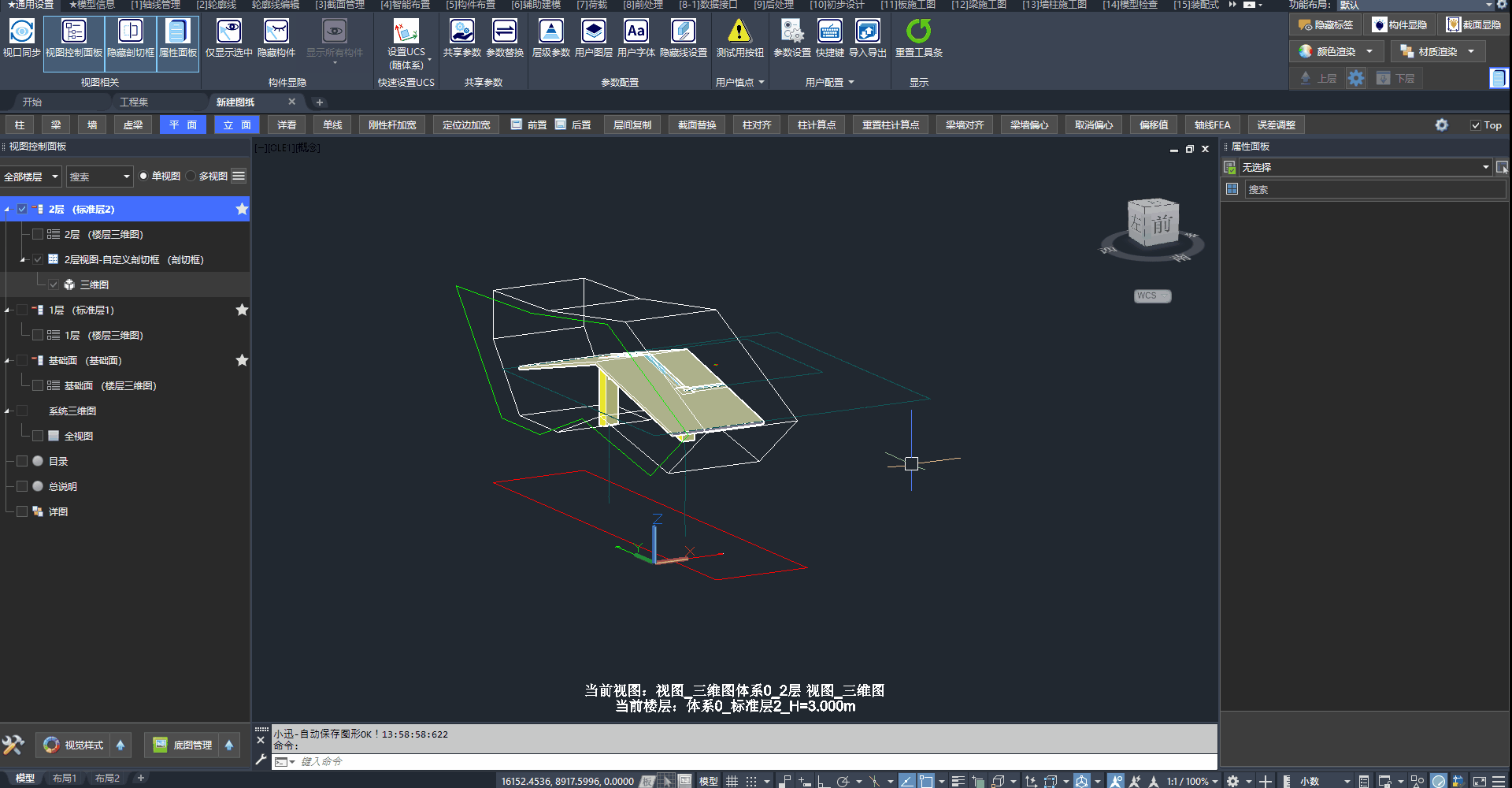

问：如何修改剖切框的范围❓
答：显示剖切框后拖动夹点，或在「视图参数」中修改平面范围与高度偏移。详见：

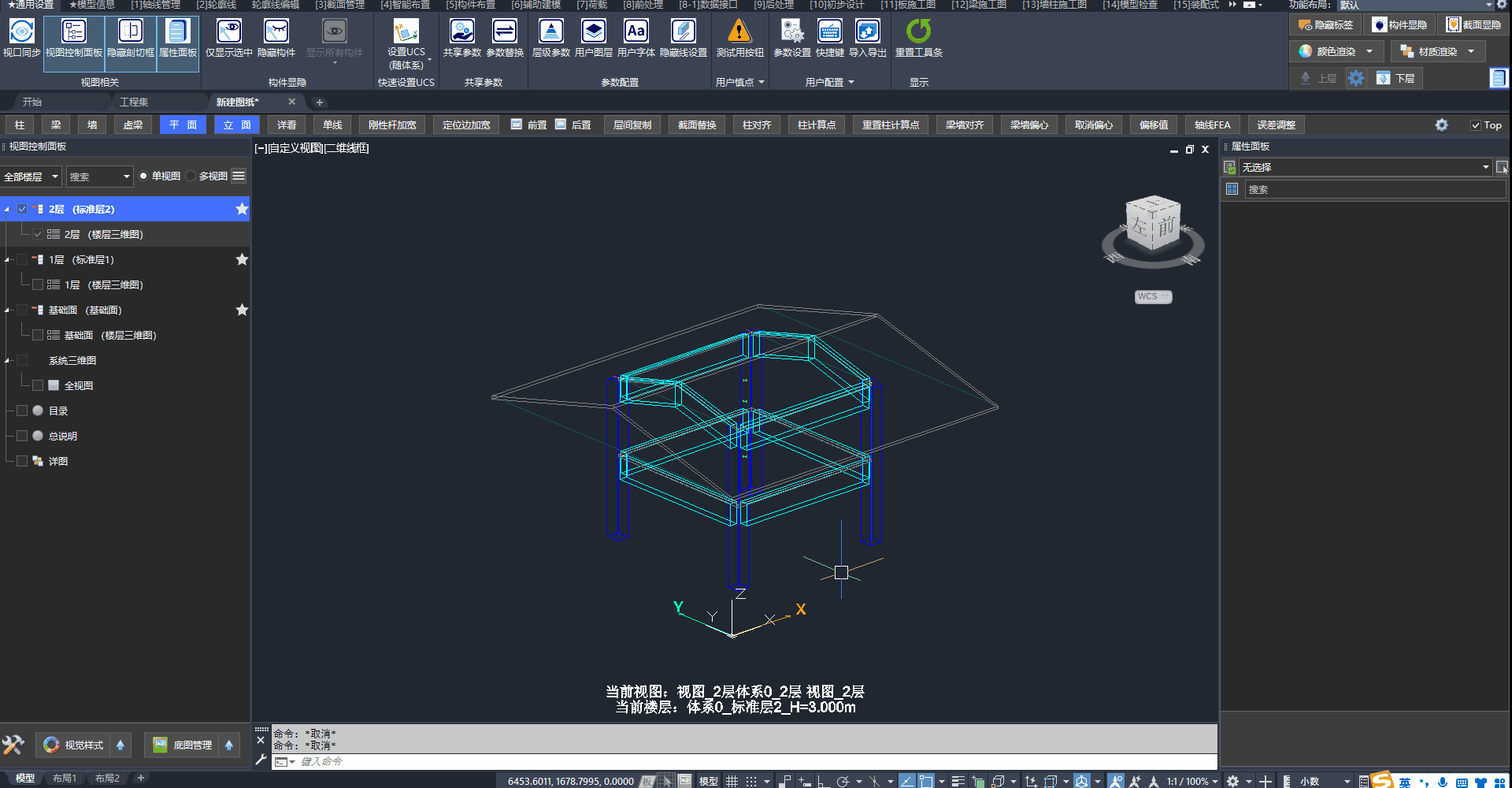

3.3、自定义剖切框¶
问：如何自定义任意形状的剖切框❓
答：在 XY 平面与立面分别绘制闭合区域，添加视图时选择“选择平面与侧面多边形”，再依次框选两处区域即可。详见：
3.4、自定义视图类型¶
问：如果梁施工图不需要表达板填充怎么办❓
答：可以自定义新的视图类型，从“模板图”复制参数配置，仅单独修改不显示板填充。

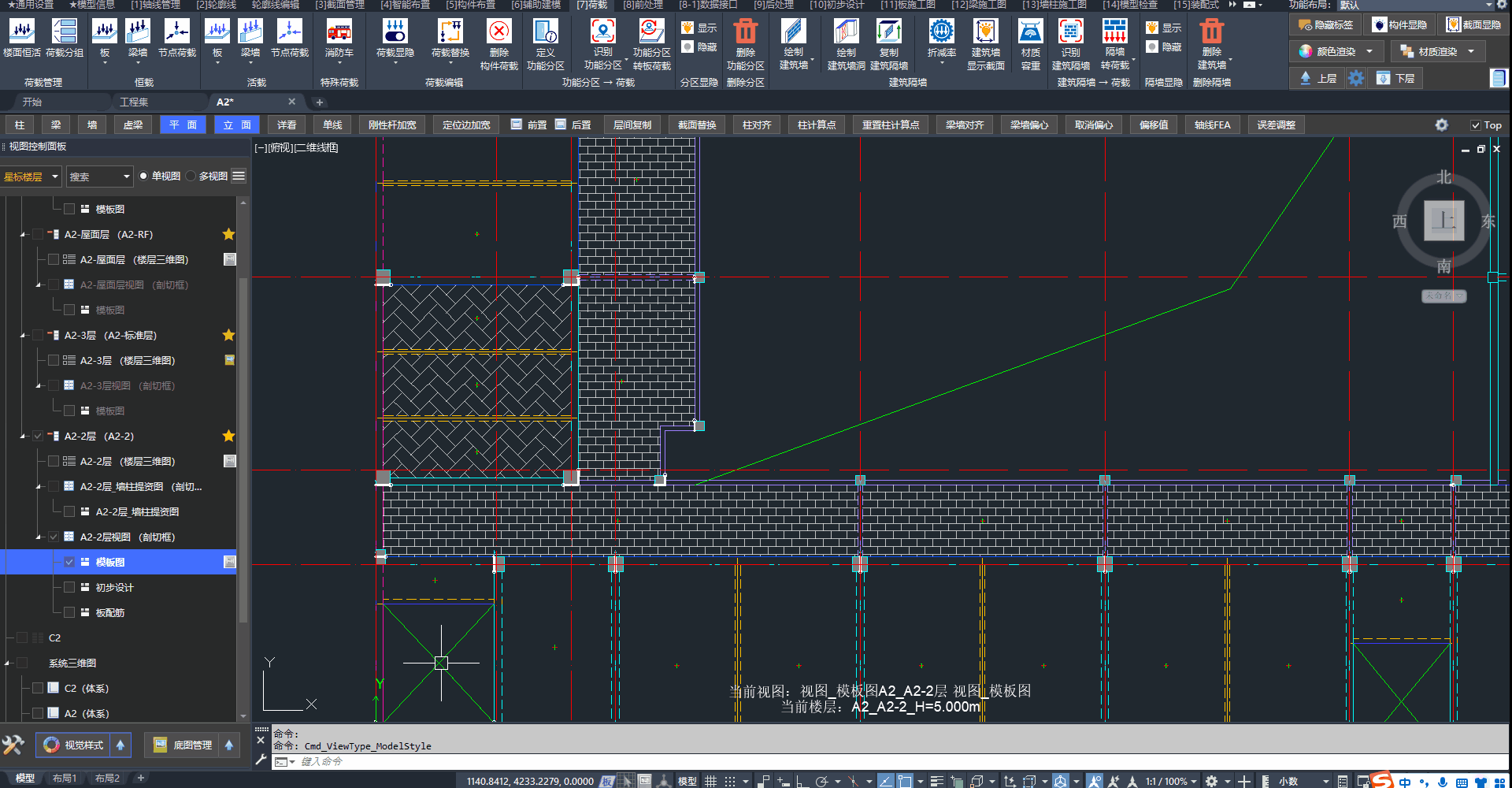

自定义视图类型（梁施工图），可单独控制不表达板填充。
3.5、构件颜色¶

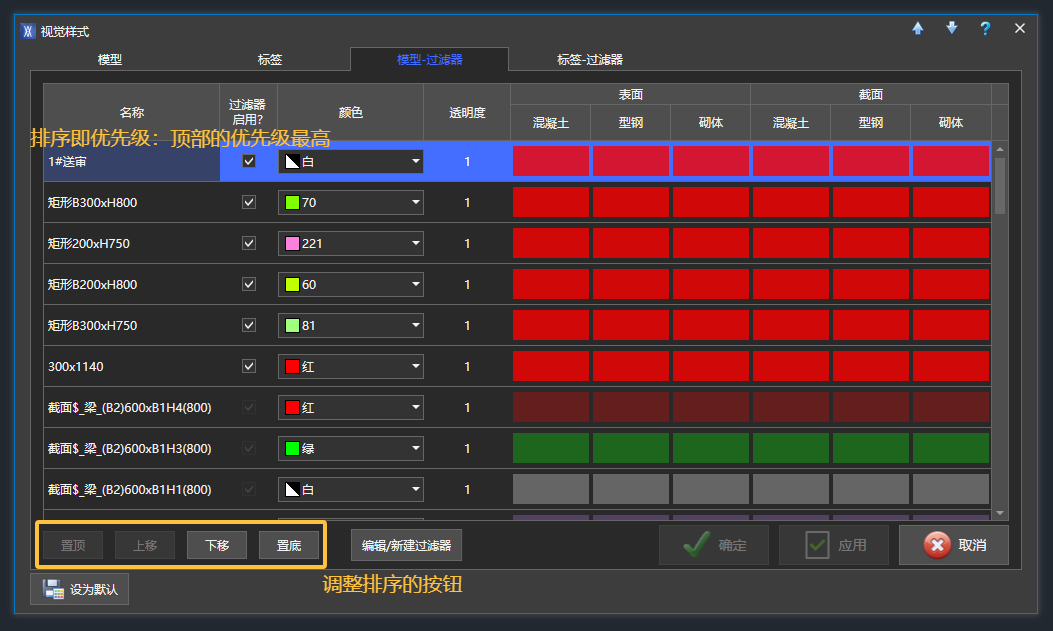

问：为什么模型中的构件颜色不是我设置的颜色❓
答：多为“视觉样式”中“模型-过滤器”的优先级冲突。详见：
3.6、定位边加宽¶
问：为什么点击工具条中的「定位边加宽」没有反应❓
答：请确认“视觉样式”中勾选了构件的定位边。

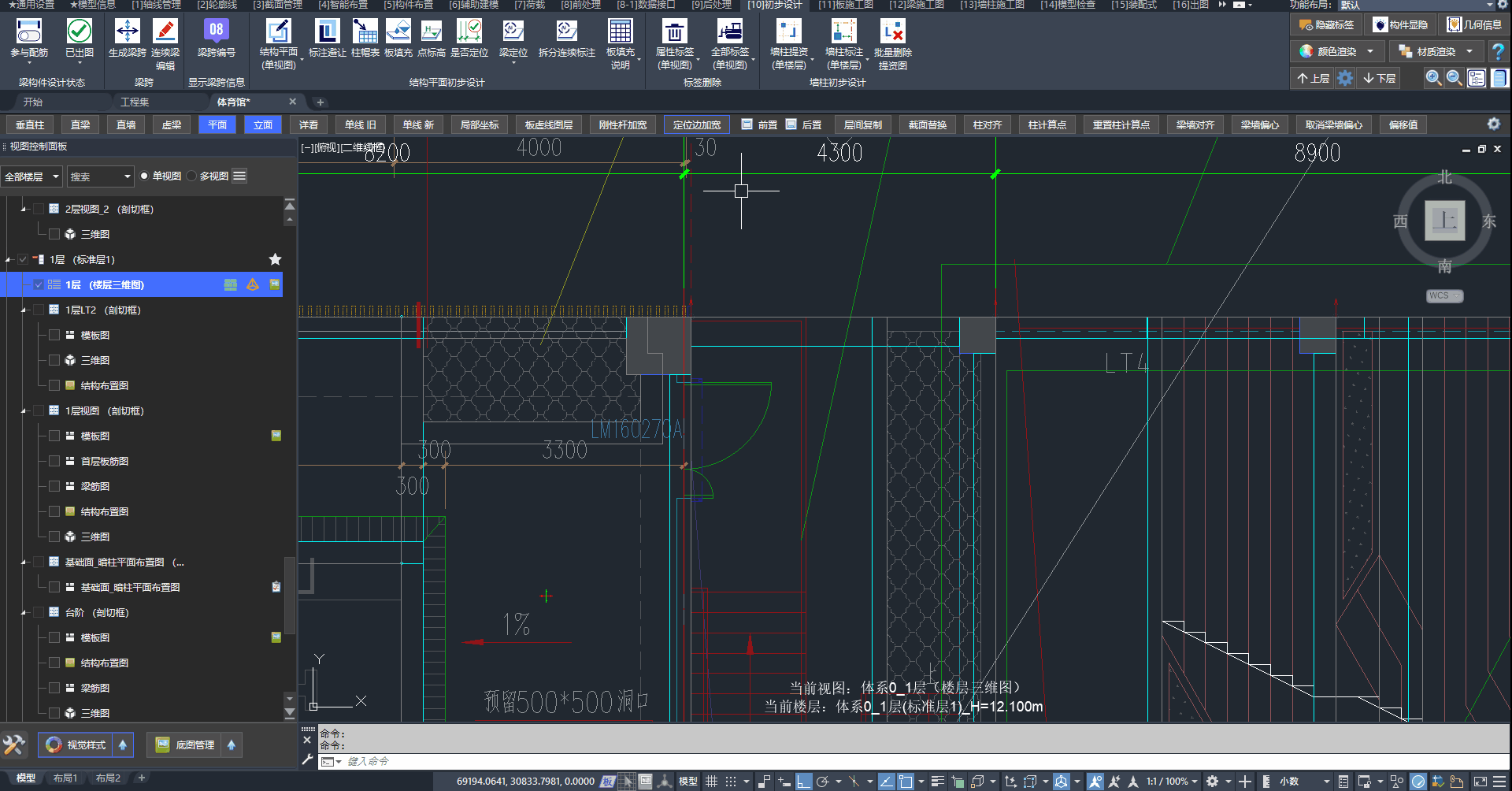

使用“定位边加宽”功能，需要显示构件的定位边。
3.7、红色五角星¶
问：为什么视图中会有红色五角星和加粗的定位线，如何隐藏❓
答：因为开启了「定位边加宽」。再次点击工具条中的「定位边加宽」按钮即可关闭。详见：
3.8、属性面板与视图控制面板¶
问：右侧如何显示树形菜单？属性面板 / 视图控制面板不见了怎么打开❓
答：用户所说的“右侧树形菜单”通常指界面右侧的「属性面板」；左侧对应「视图控制面板」。二者均为开关按钮，可显示或隐藏：
- 「属性面板」：在界面右上角常用功能区点击「属性面板」按钮；也可在「通用设置」选项卡 /「视图相关」面板中点击「属性面板」按钮（开关，再次点击可隐藏）
- 「视图控制面板」：在界面右上角常用功能区点击「视图控制面板」按钮；也可在「通用设置」选项卡 /「视图相关」面板中点击「视图控制面板」按钮（开关，再次点击可隐藏）
详见：
3.9、淡显构件¶
问：在荷载图中布置建筑隔墙，希望淡显梁构件，如何实现❓

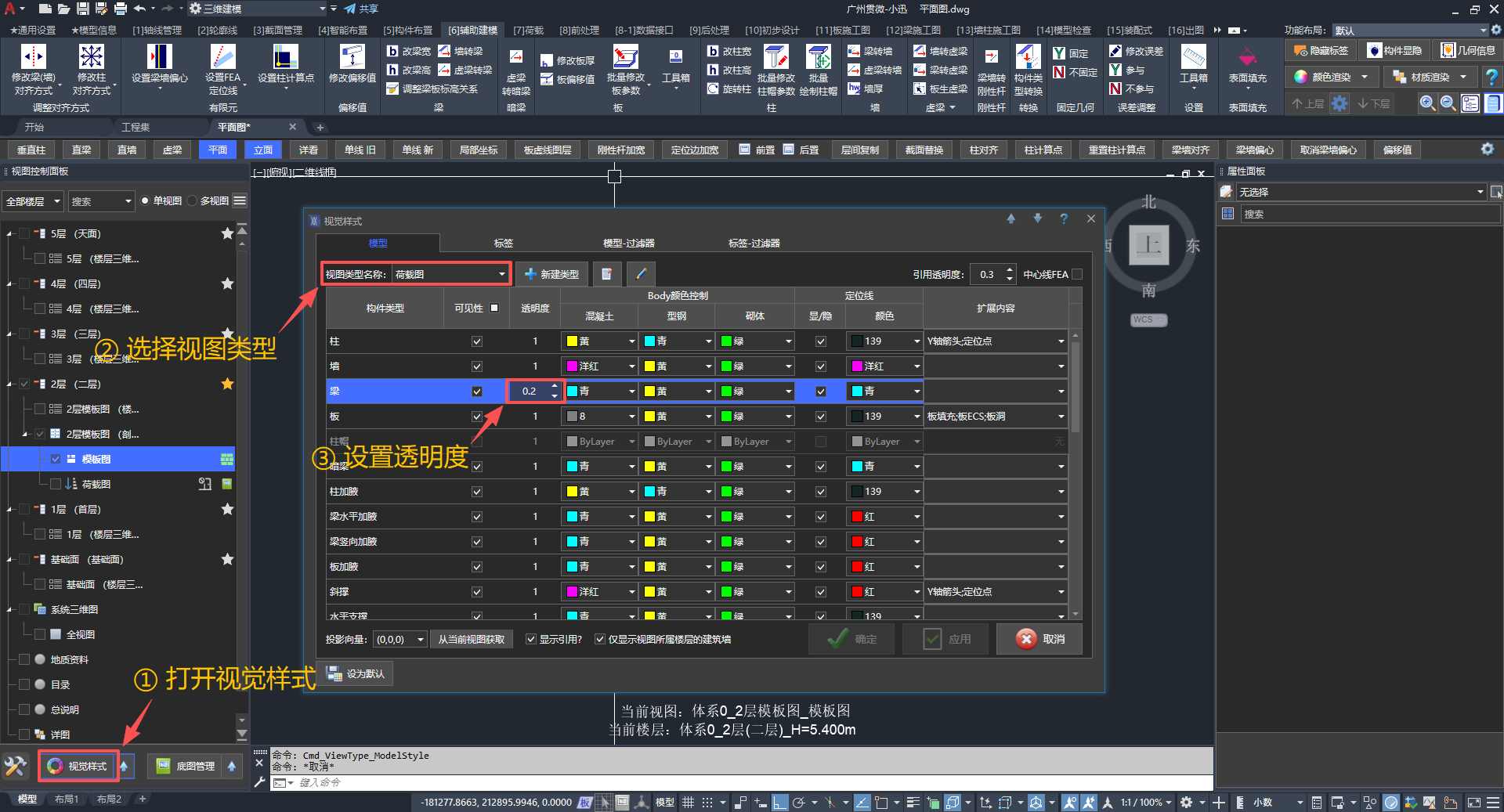

答：可以在「视觉样式」中，设置不同视图类型下的构件透明度
在「视觉样式」中设置构件透明度的操作步骤
四、轴网相关¶

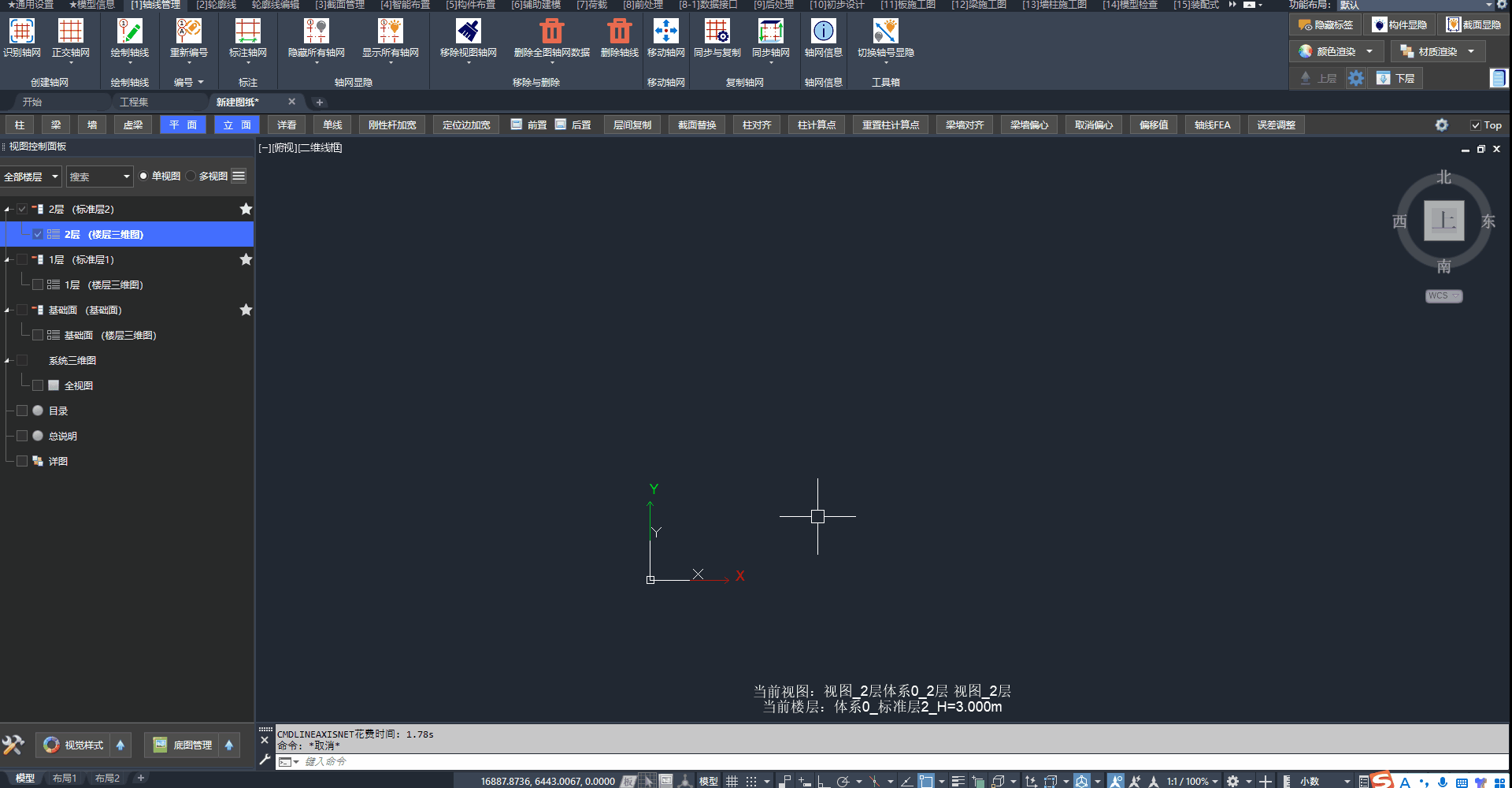

4.1、轴网基点与X轴方向¶
问：轴网基点与X轴方向有什么用❓
答：轴网轴线将根据"轴网基点"和"X轴方向"进行误差调整。

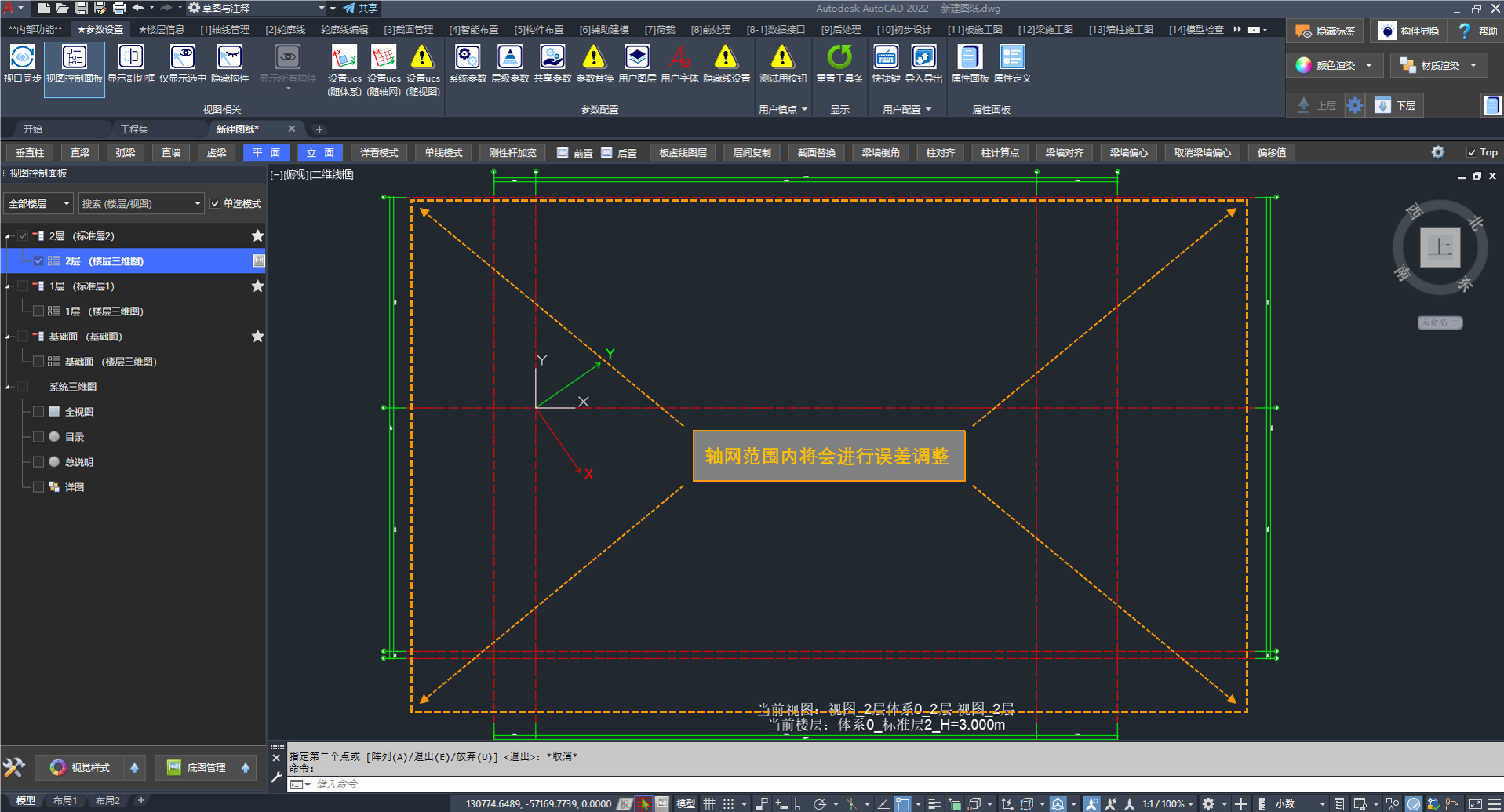

轴网中的轴线会根据"轴网基点"和"X轴方向"进行误差调整。

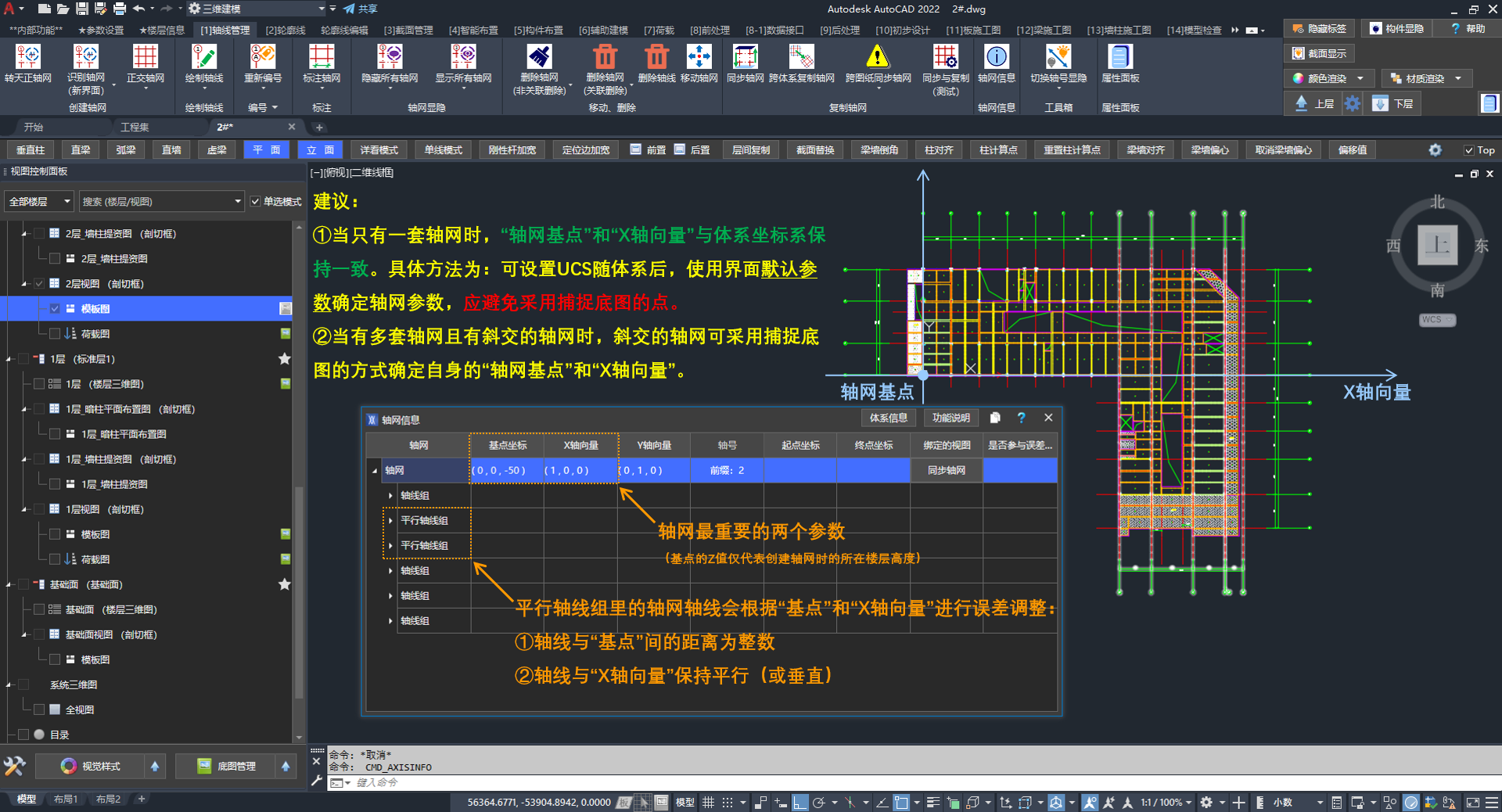

轴网信息的UI界面。
4.2、无法选中轴线¶
问：为什么无法选中轴线与轴网❓
答：选择轴线前需要开启轴线"编辑状态"。目的是避免用户误选、误删轴线。

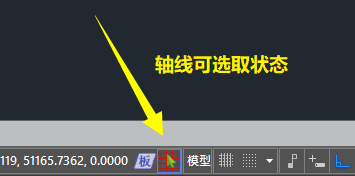

轴线的"编辑状态"按钮
4.3、解锁轴线¶
问：为什么拉伸轴线时会弹出"是否解锁轴线"❓
答："解锁"：可单独控制单根轴线的长短；"不解锁"：将联动控制轴线组的长短。

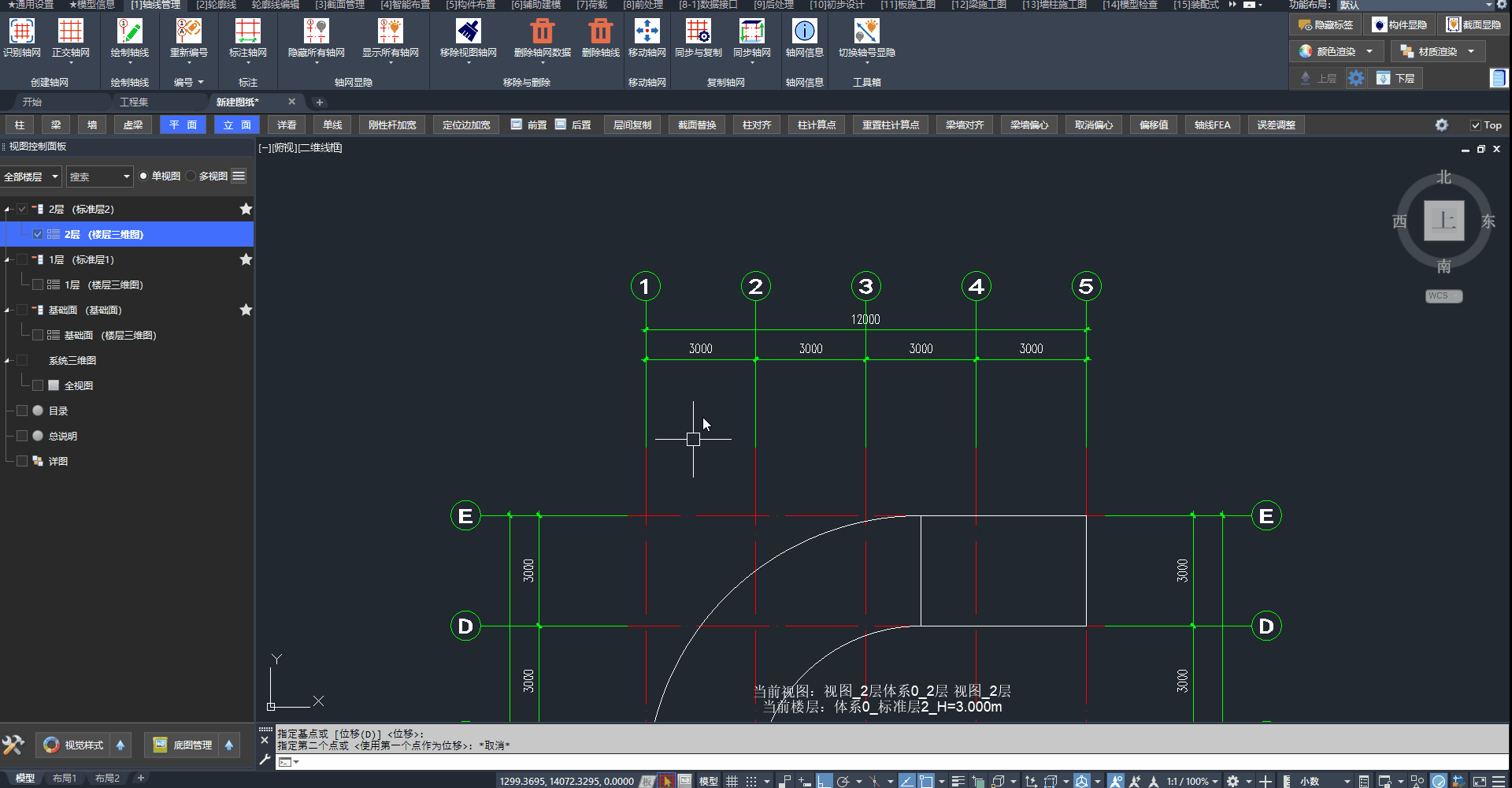

拉伸单根轴线时的操作
4.4、移动轴网¶
问：可以移动、转动轴网吗❓
答：须使用「移动轴网」功能移动轴网，不允许转动。详见：
4.5、轴线没有尺寸标注¶
问：为什么新绘制的轴线没有尺寸标注❓
答：新绘制的轴线不在轴网范围内。用户可通过拉伸已有轴网中的轴线来扩大轴网的范围。
轴网范围的示意图

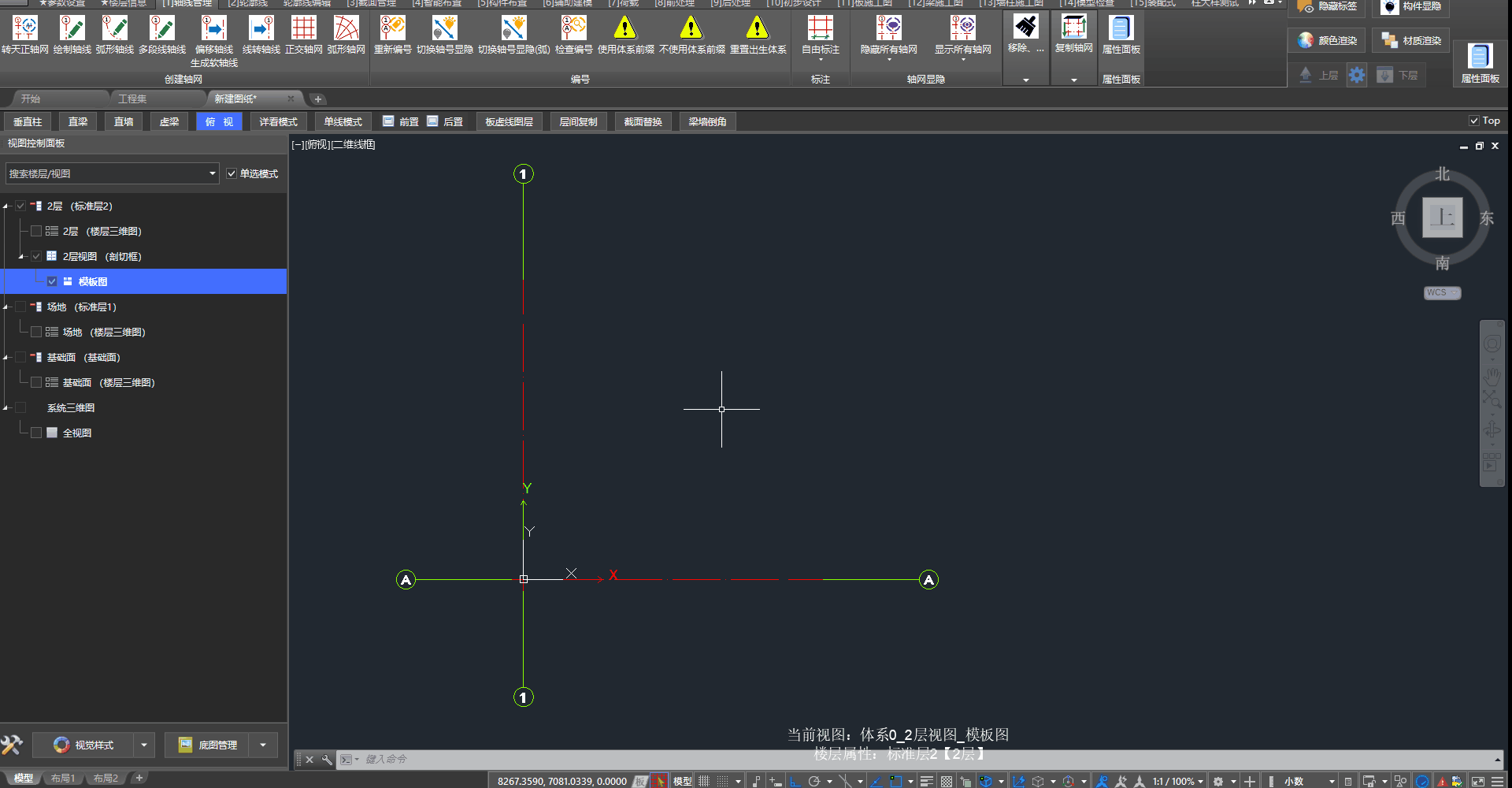

拖动轴线可扩大轴网的范围
4.6、同步轴网与复制轴网¶
问：同步轴网与复制轴网有何区别❓
答：二者坐标参照不同：
- 同步：保持轴网的绝对坐标不变
- 复制：保持轴网相对体系坐标系的相对坐标不变
4.7、修改轴号¶
问：如何修改轴号❓
答：在开启轴线"编辑状态"下，双击轴号可直接修改或使用「重新编号」
五、布置相关¶
5.1、构件标高¶
问：怎么修改板面、梁面的标高，如何批量设置构件的标高❓
答：可通过「偏移值」批量设置高度方向偏移，或采用“轮廓线”批量调整标高。详见：
5.2、梁和板一起降¶
问：如何设置梁和板一起降（如厕所沉箱）❓
答：高度方向用「修改偏移值」，不要用「梁墙偏心」。需要梁高与降板值联动时，用共享参数绑定（如厕所梁高 = 沉箱降板值 + 板厚）。详见：
5.3、显示板厚¶
问：如何在视图中显示板厚❓
答：在界面右上角常用功能区点击「几何信息」按钮，勾选「板截面」的显示即可。详见：

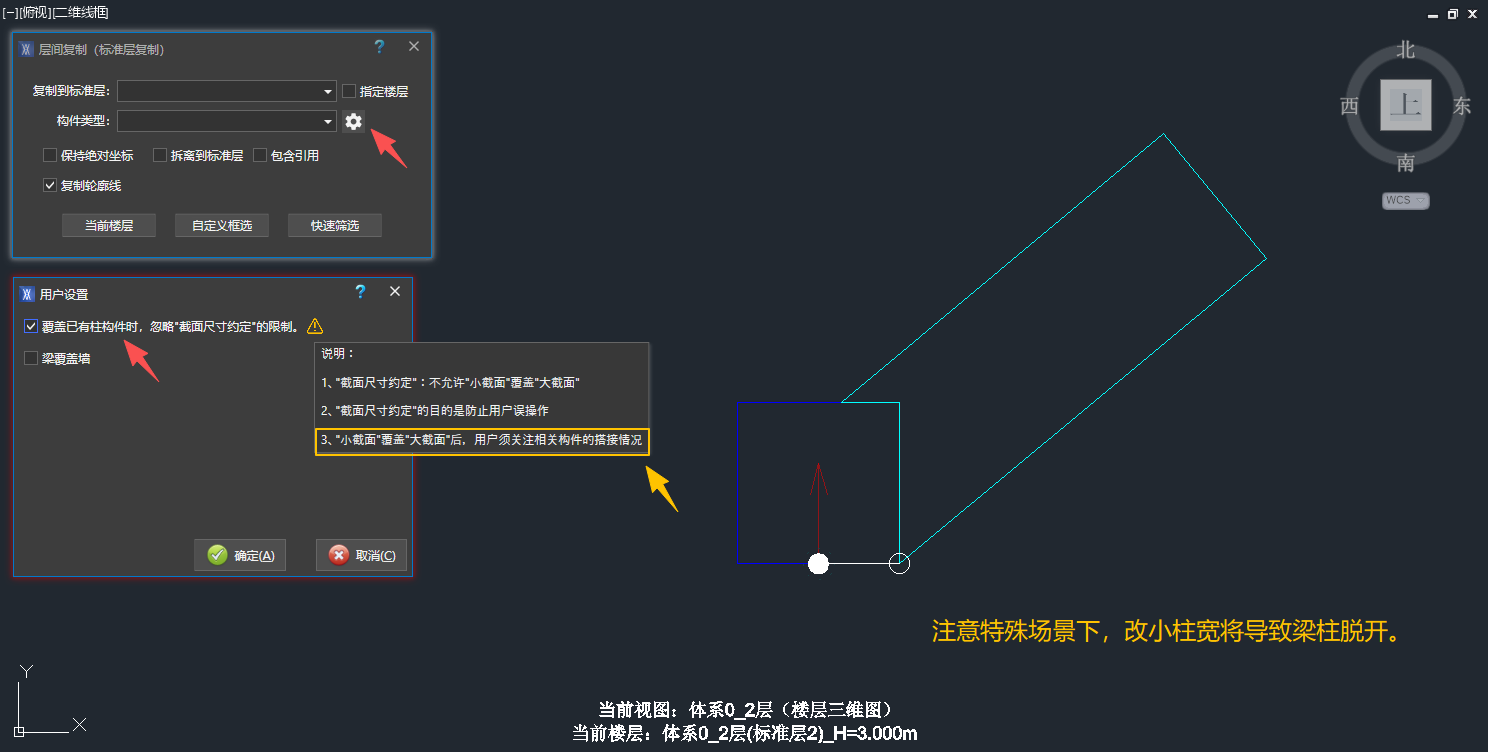

5.4、层间复制柱构件不生效¶
问：柱截面调整后，想用层间复制到其他层，但其他层的柱截面仍未更新❓
答：若属“小柱替换大柱”的情形，通常是由于“截面尺寸约定”所致。操作步骤：
- 点击「层间复制」按钮；
- 点击界面中“构件类型”右侧的⚙️按钮；
- 勾选参数“覆盖已有柱构件时，忽略"截面尺寸约定"的限制。”
“截面尺寸约定”用于防止误操作；“小截面”覆盖“大截面”后，须关注相关构件的搭接情况。

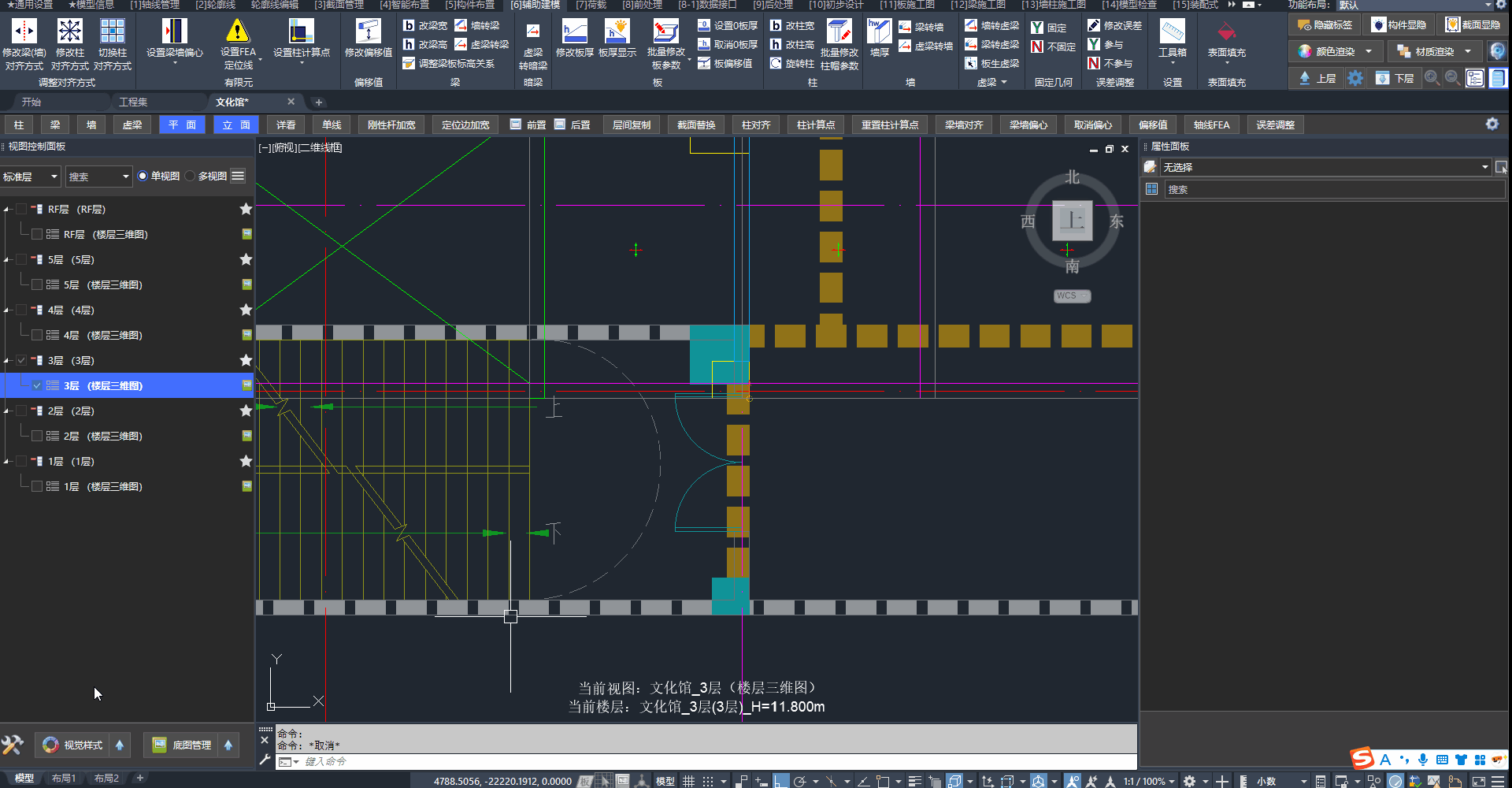

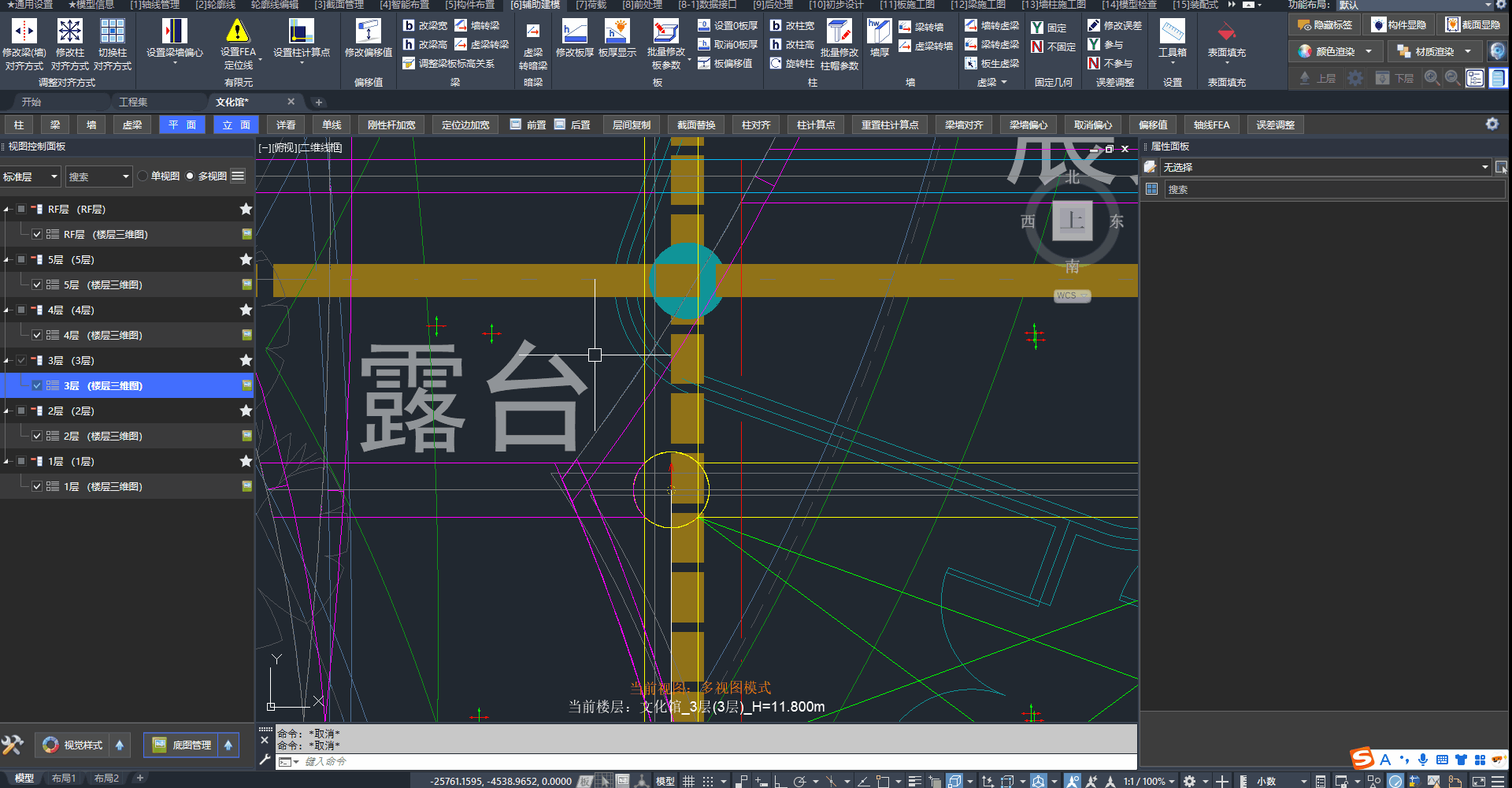

5.5、层间编辑¶

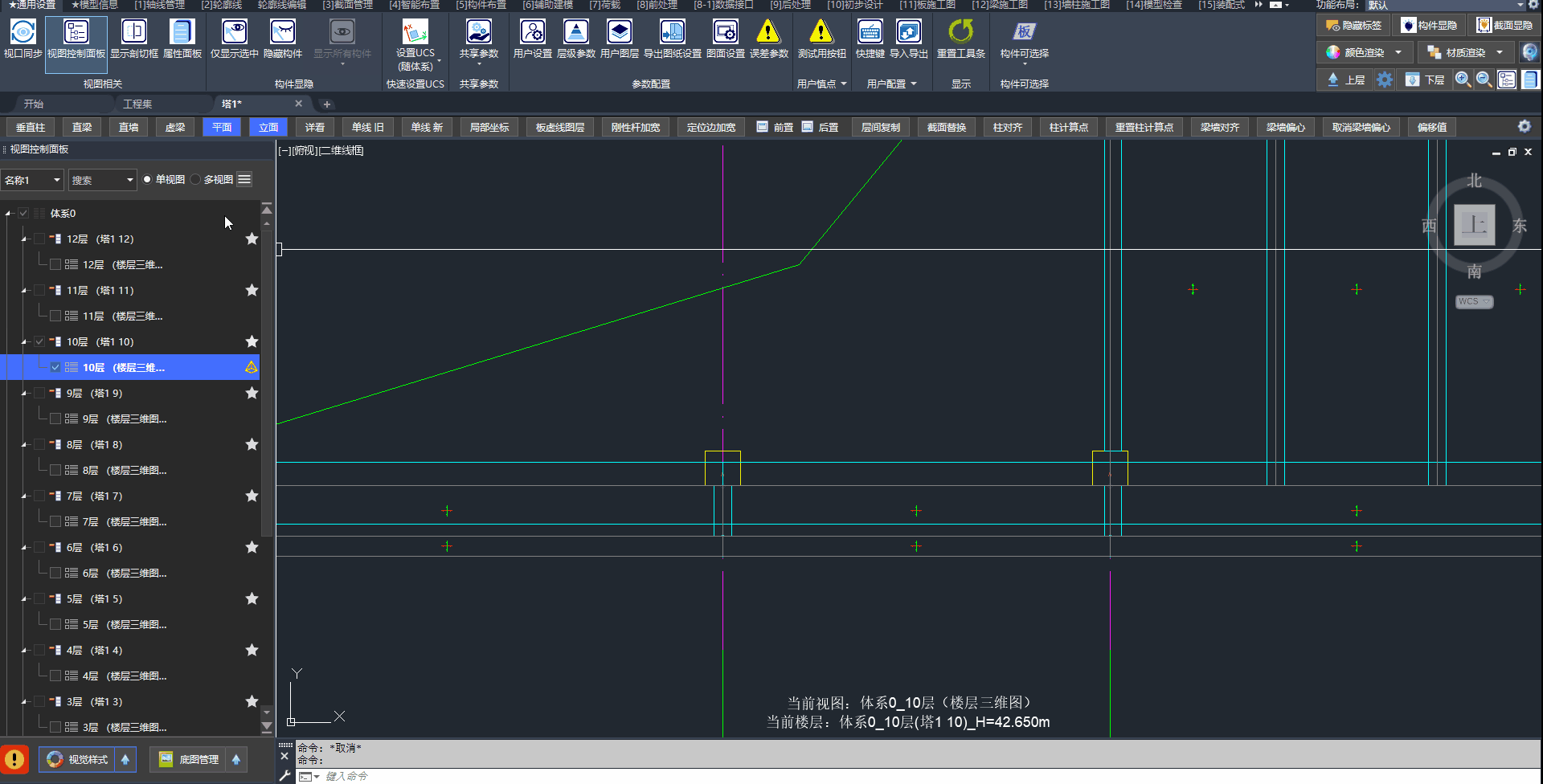

问：如何进行层间编辑❓
答：切换到“多视图”并选择多个楼层后，可同时对多层构件进行截面替换、移动、拉伸等操作。详见：
5.6、对象捕捉¶
问：为什么有的时候即便开启了对象捕捉，也无法进行对象捕捉❓
答：通常在三维模式下会出现此类问题，建议用户在命令行输入CAD自带的捕捉命令：
END 端点
MID 中点
PER 垂足
CEN 圆心

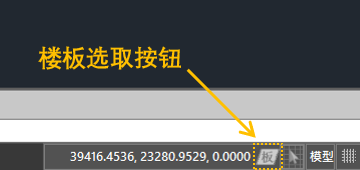

5.7、无法选中楼板¶
问：为什么无法选中楼板❓
答：须先开启「板可选择」：可在「通用设置」选项卡 /「构件可选择」面板中点击「板可选择」按钮，或在底部状态栏点击「板可选择」便捷按钮。默认关闭，防止对楼板的误操作。详见：

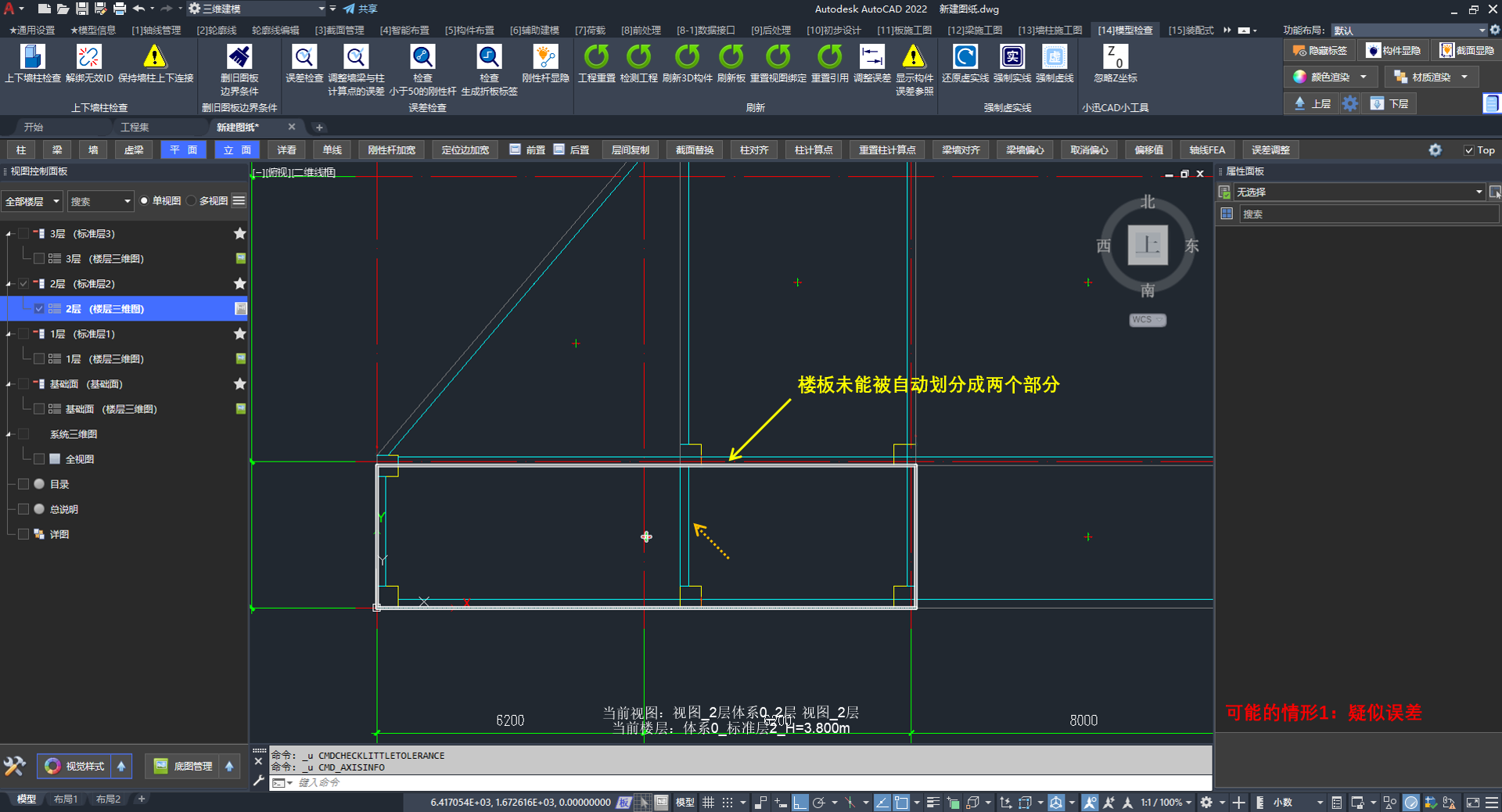

5.8、没有生成楼板¶
问：为什么闭合的构件没有生成楼板❓

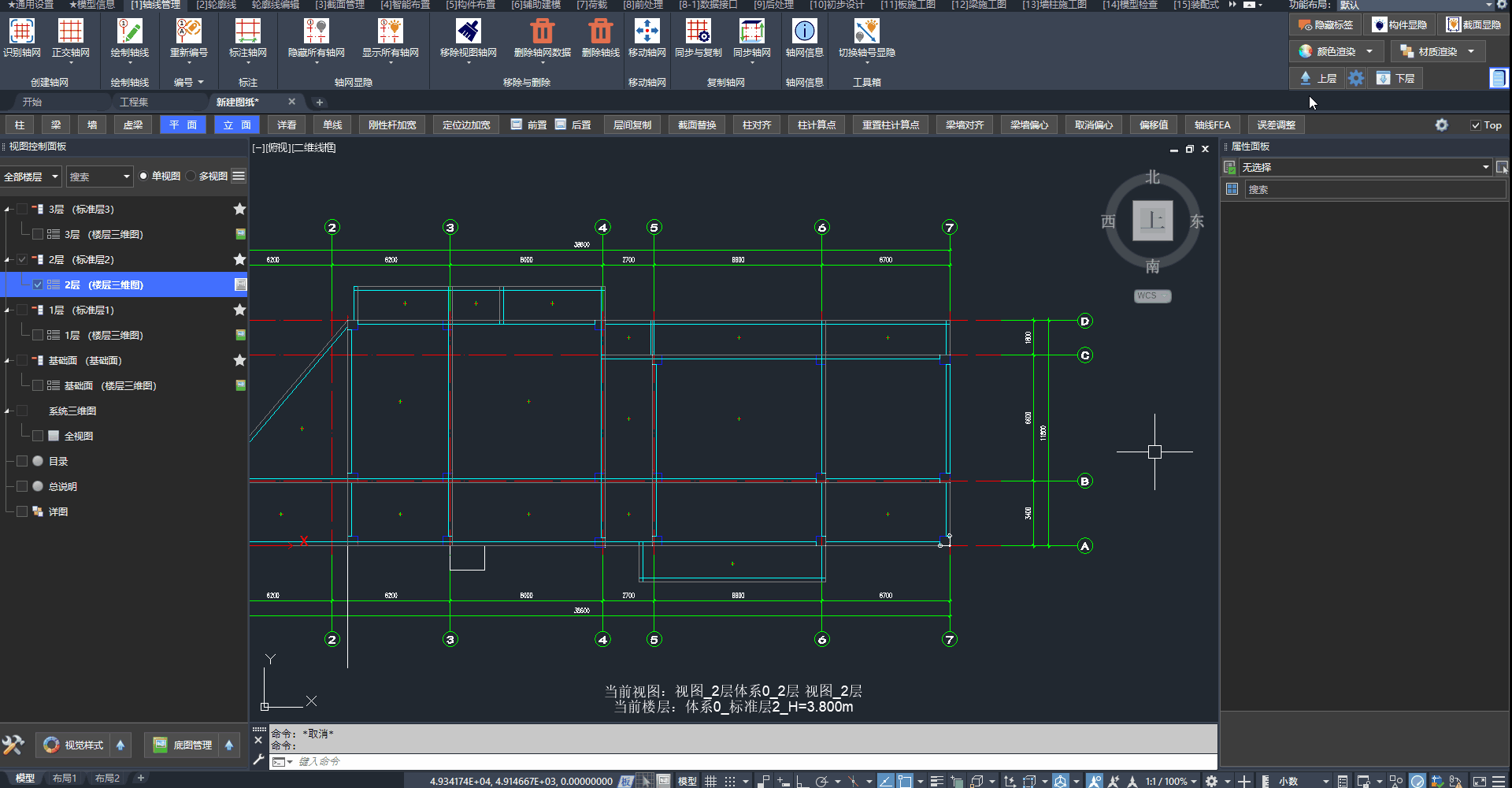

答：看似围闭的构件往往并未真正围闭。常见原因：建模精度（节点未正确搭接）或“轮廓线”（构件吸附在不同轮廓线上 \ 分界处未补齐虚梁）。详见：
5.9、属性标签¶
问："全部标签"与"属性标签"有什么区别❓
答：简要概括，属性标签 = 非施工图表达的信息标签。

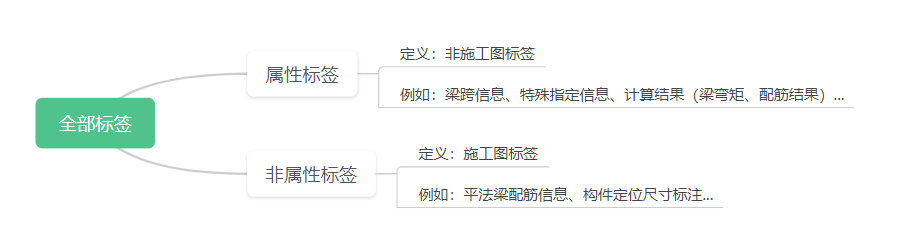

标签的定义
5.10、填充透明度¶
问：为什么我的板厚、荷载等填充效果没有透明度❓
答：请确认是否开启了"透明度"。
"透明度"按钮

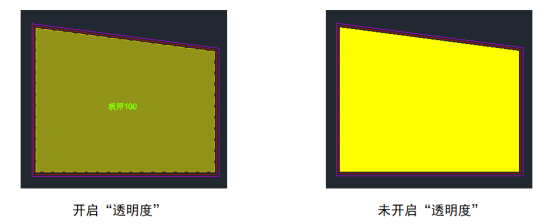

透明度效果
5.11、布置时的动态预览¶
问：为什么布置构件时没有动态预览的效果❓

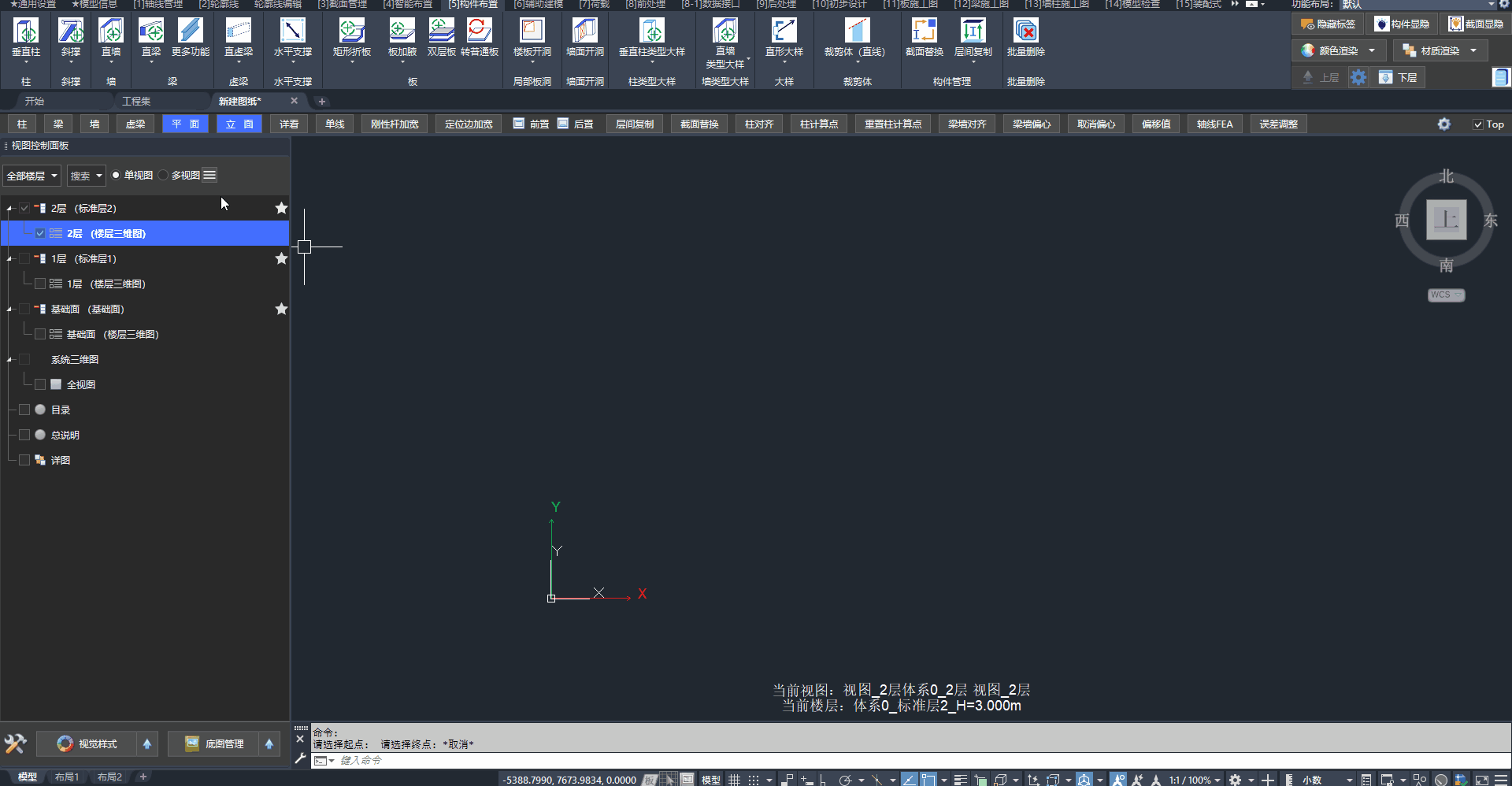

答：需要在CAD的"图形性能"中开启"硬件加速"。
开启"硬件加速"后，可显示动态预览效果
5.12、布置斜交的柱子¶

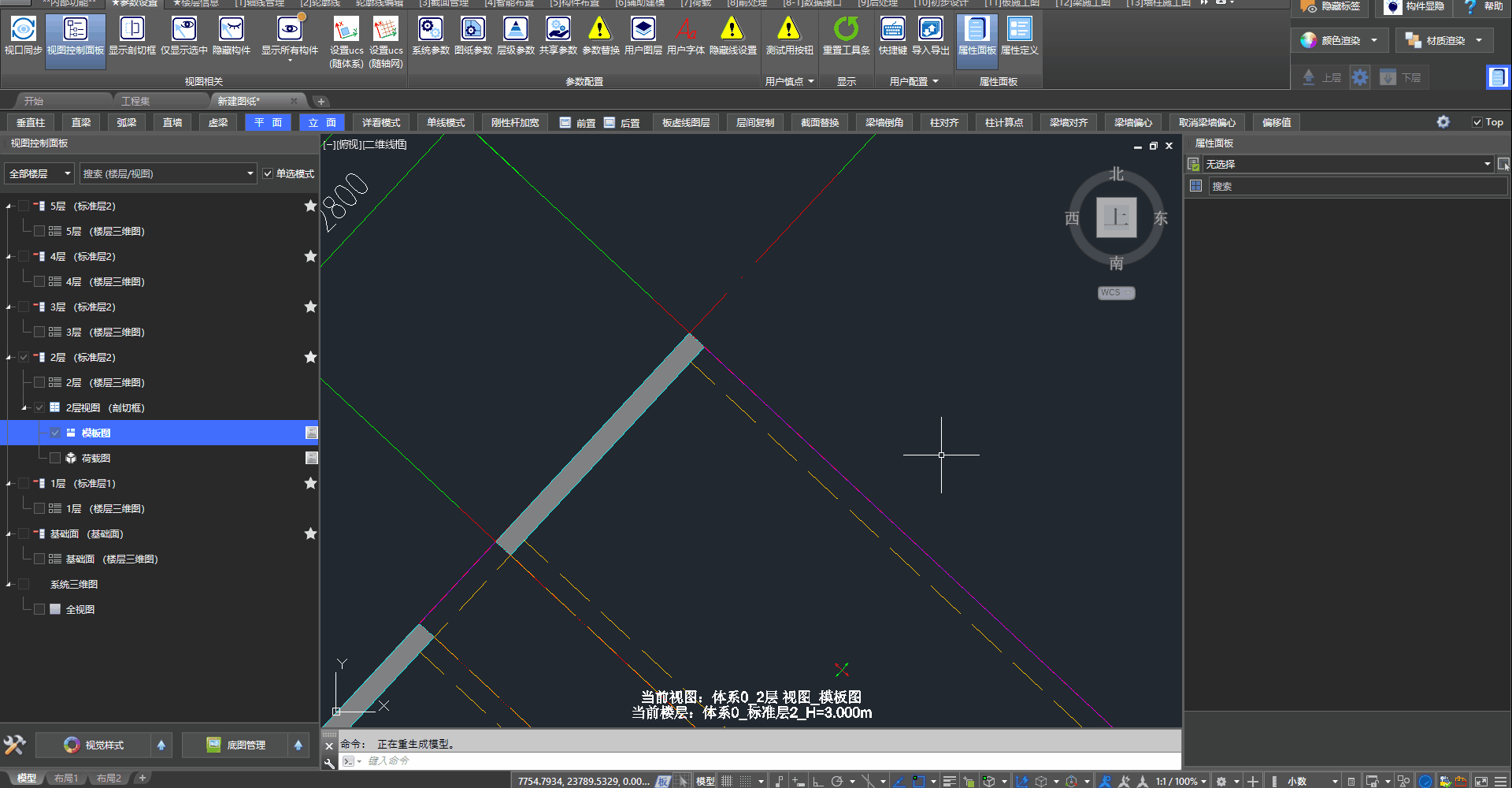

问：怎么快速布置斜交的柱子❓
答：垂直柱的截面转角随视图UCS变化，可快速设置UCS随体系或随轴网。
快速设置UCS随轴网后，再进行布置。
5.13、柱中的白色圆圈¶
问：白色的实心圆与空心的圆圈分别代表什么意思❓
答：白色实心圆为柱的计算点，默认与定位点重合；白色空心圆为刚性杆端点，表示柱与其他结构构件的连接关系。详见：
5.14、梁墙的黄点与红点¶

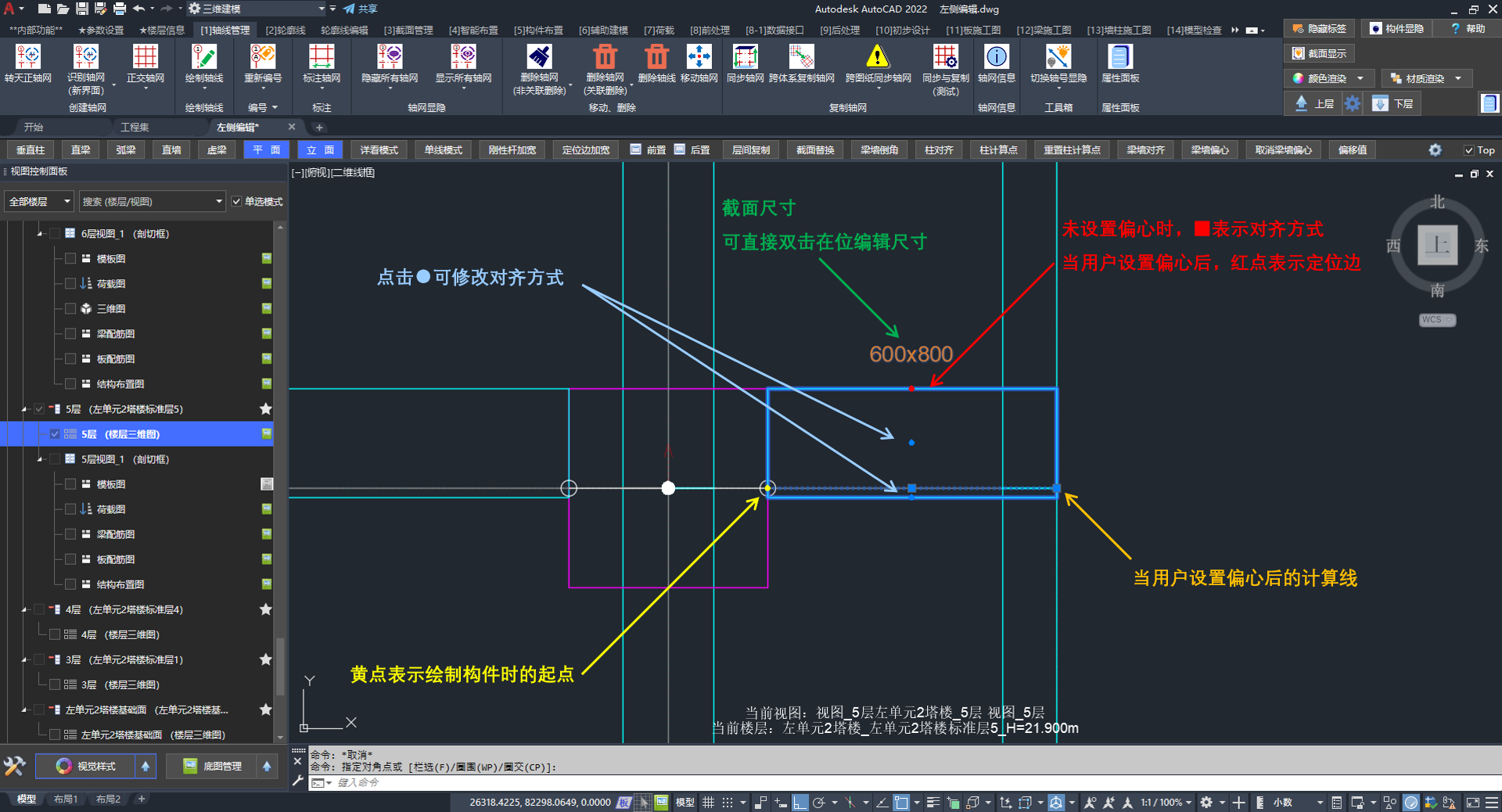

问：选中梁、墙后为什么有个黄点、红点❓
答：黄点为构件起点；未设置偏心时，定位边以方块表示对齐方式，设置偏心后以红点表示定位线。详见：
5.15、变截面梁¶
问：如何创建变截面梁❓

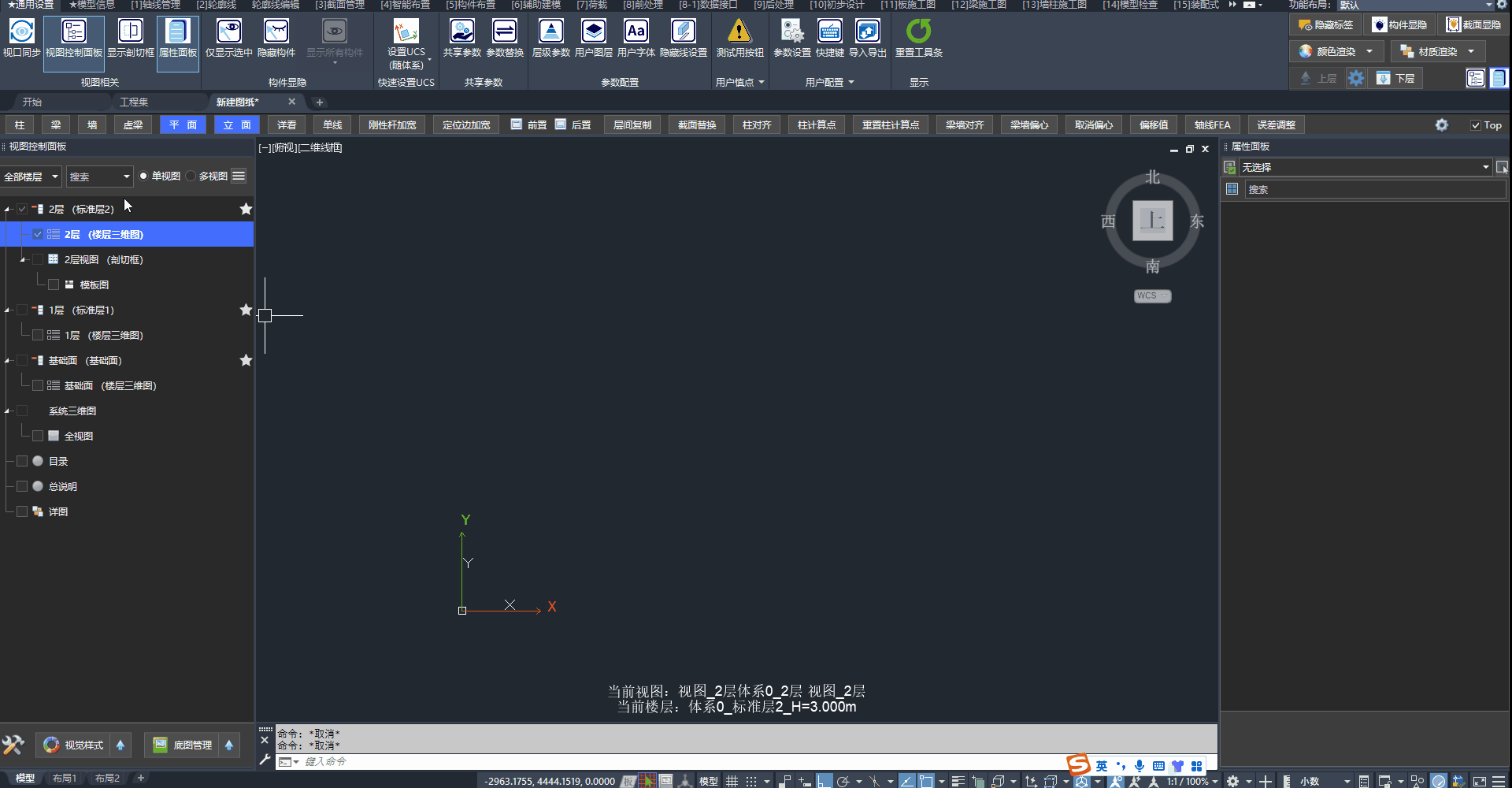

答：在梁截面管理器的类型列表底部选择“变截面”，须先定义“起始截面”与“终止截面”。详见：

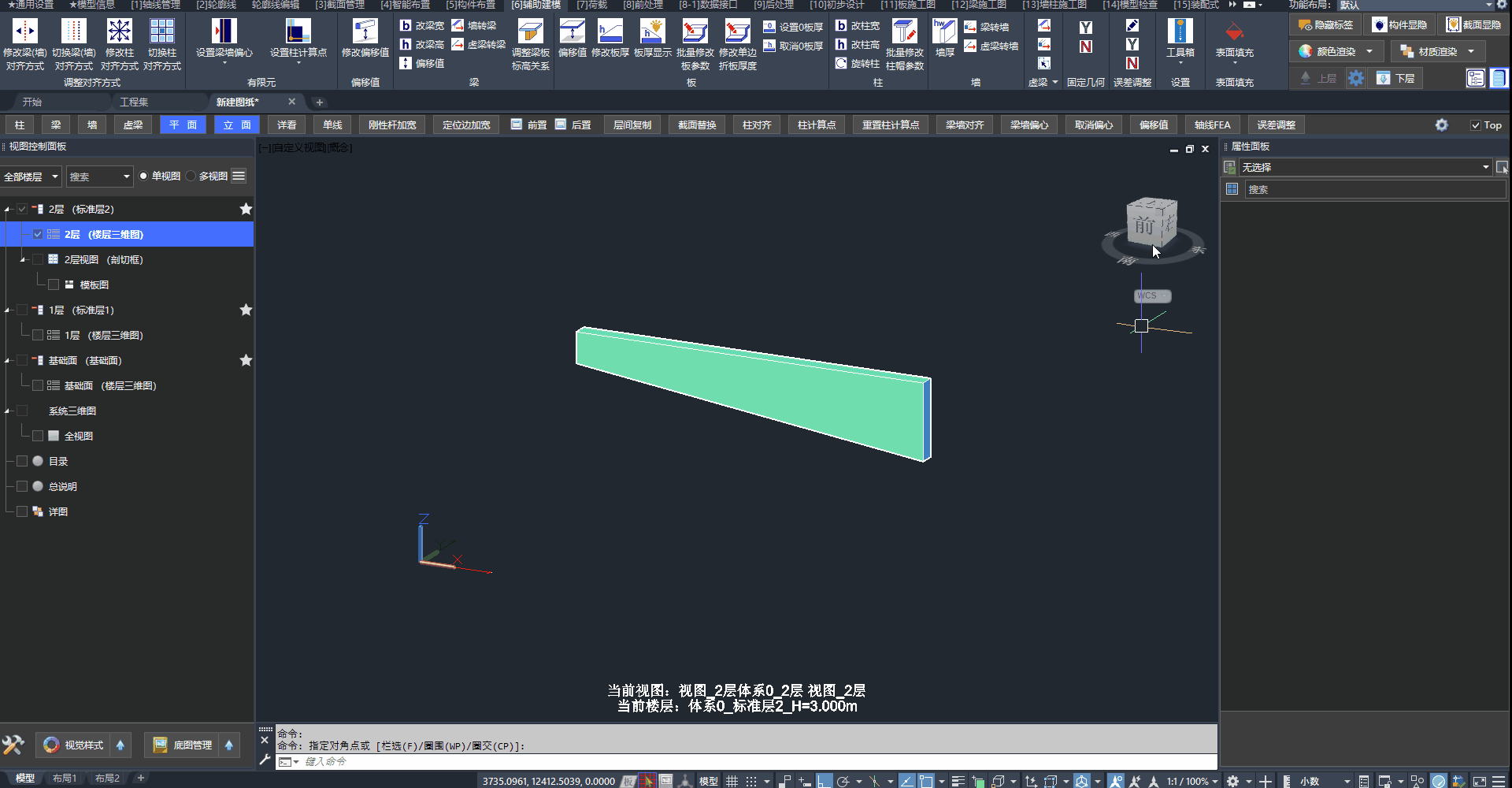

5.16、调转构件起点终点¶
问：如何对调构件起点、终点？布置变截面梁时起点终点搞反了怎么办❓
答：在「辅助建模」选项卡 /「设置」面板中点击「梁墙构件起点终点对调」按钮，选择梁或墙构件即可。详见：

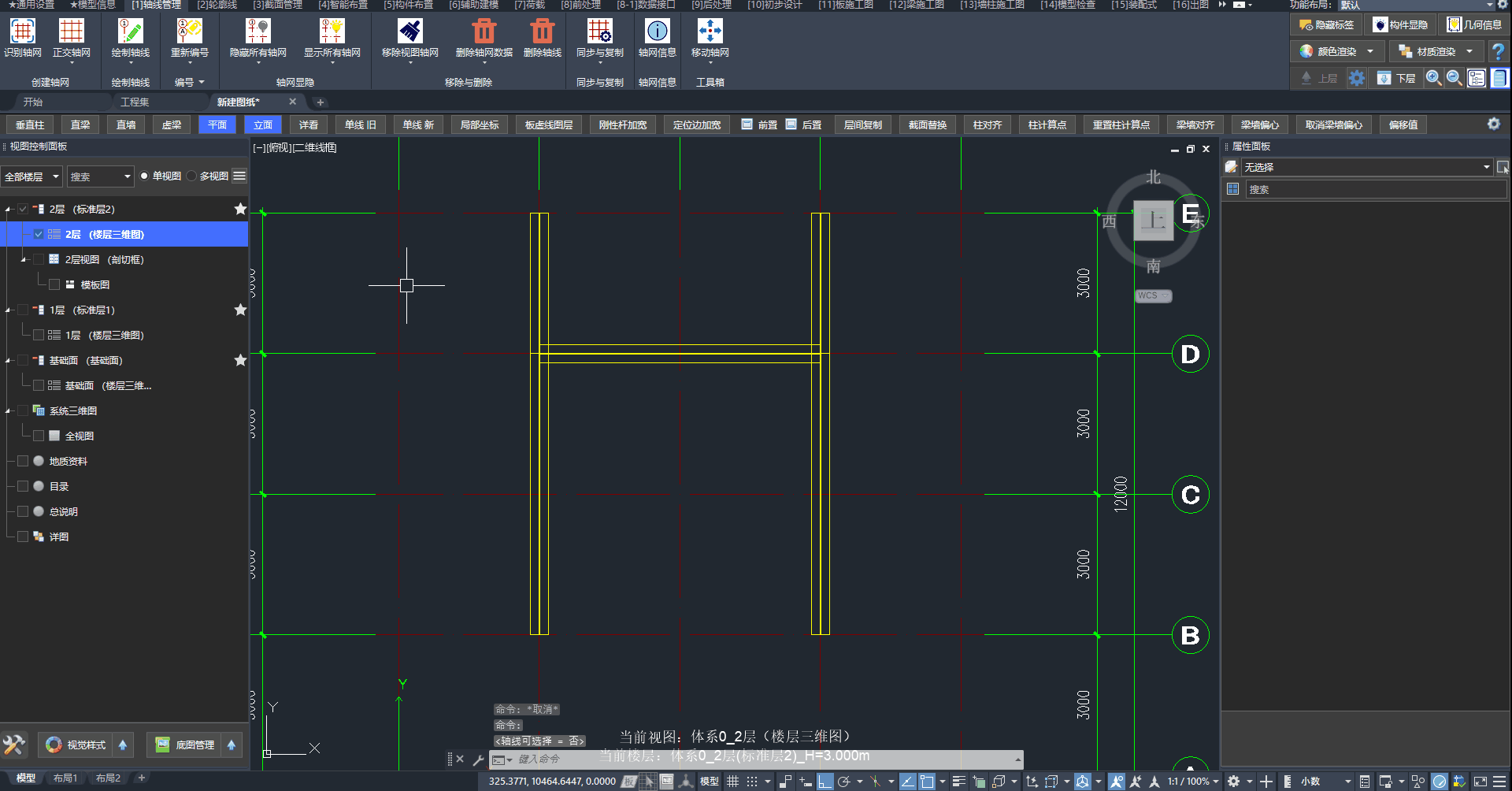

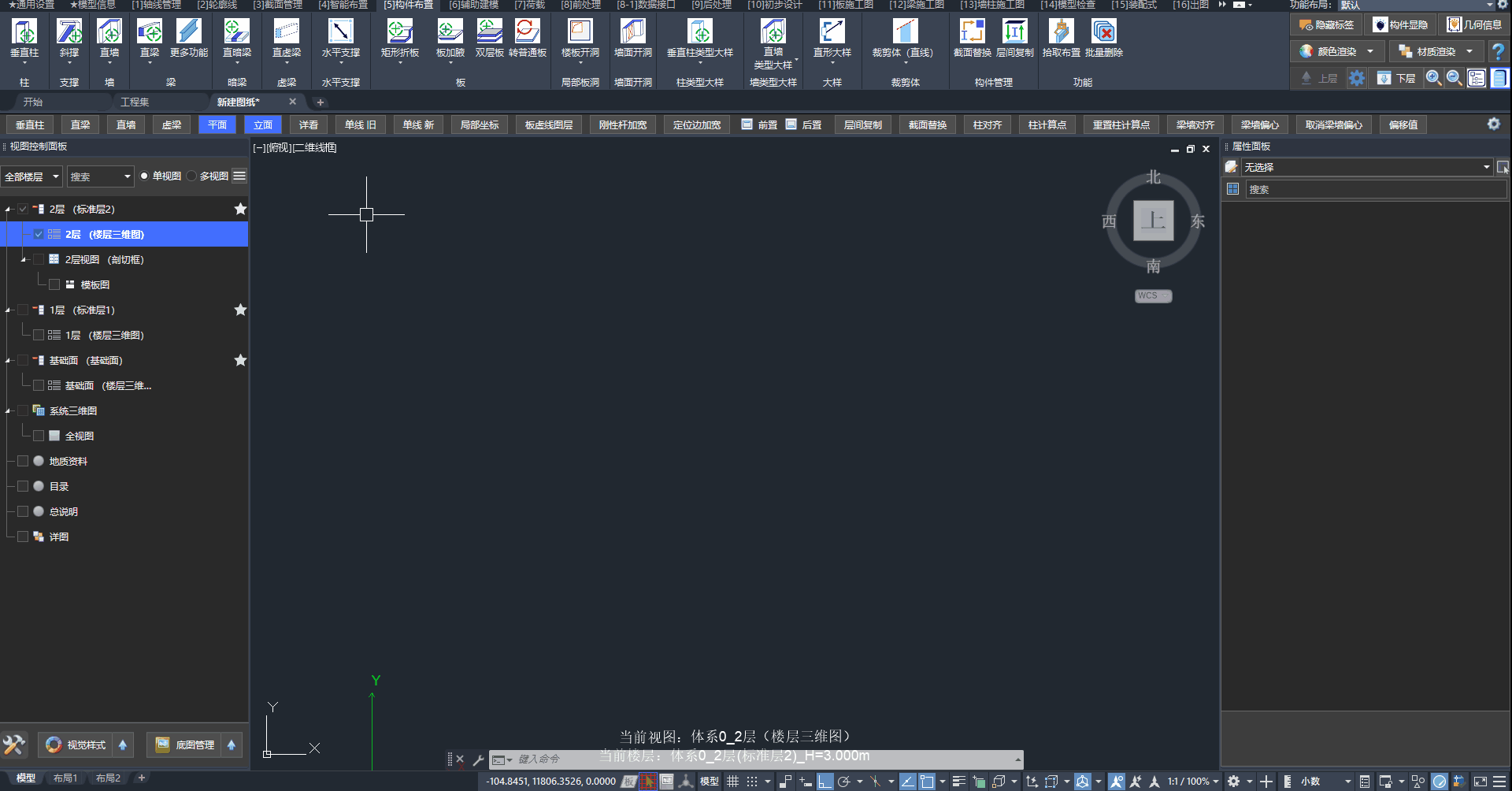

5.17、钢梁的布置要点¶

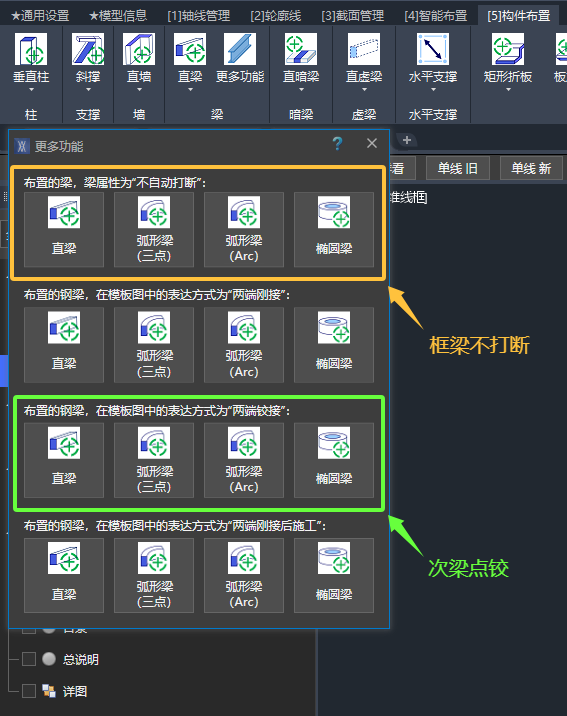

问：如何实现框架钢梁不打断以及钢梁点铰的表达效果❓
答：「构件布置」选项卡 /「梁」面板的「更多功能」按钮是布置钢梁的专属入口；对于已布置的钢梁可通过“不打断”与点铰调整。详见：
5.18、调整模型在体系中的相对位置¶

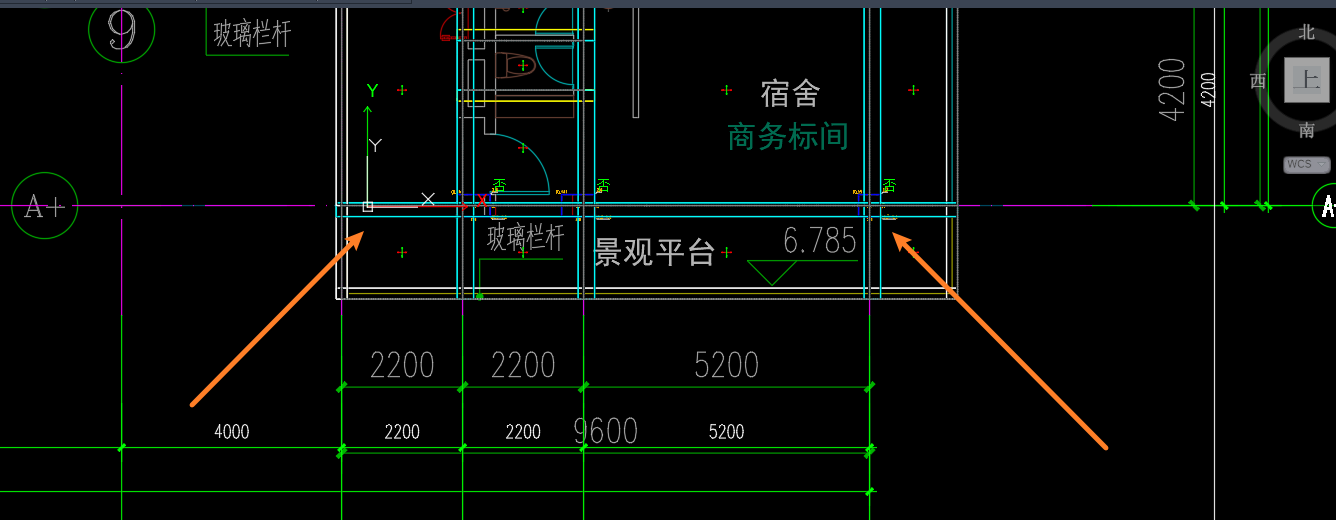

问：建筑方案调整后，新轴网与体系基点脱离关系，如何移动轴网和整体模型❓
答：分为两步操作：
- 移动轴网：[1]轴线管理 - 工具箱 - 移动轴网
- 在全视图下使用MOVE命令移动所有构件

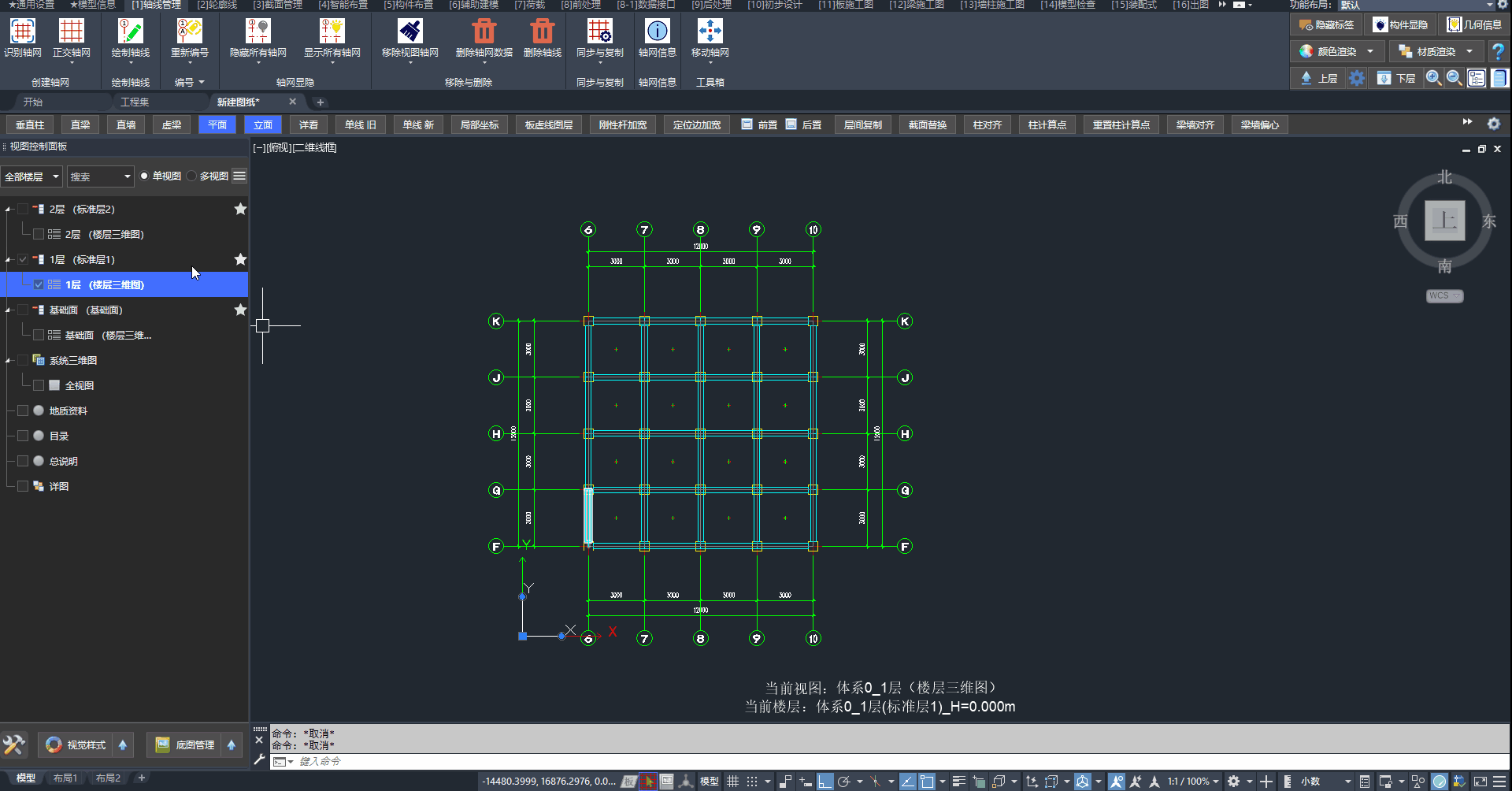

使用“移动轴网”，目标点可在命令行输入：0,0

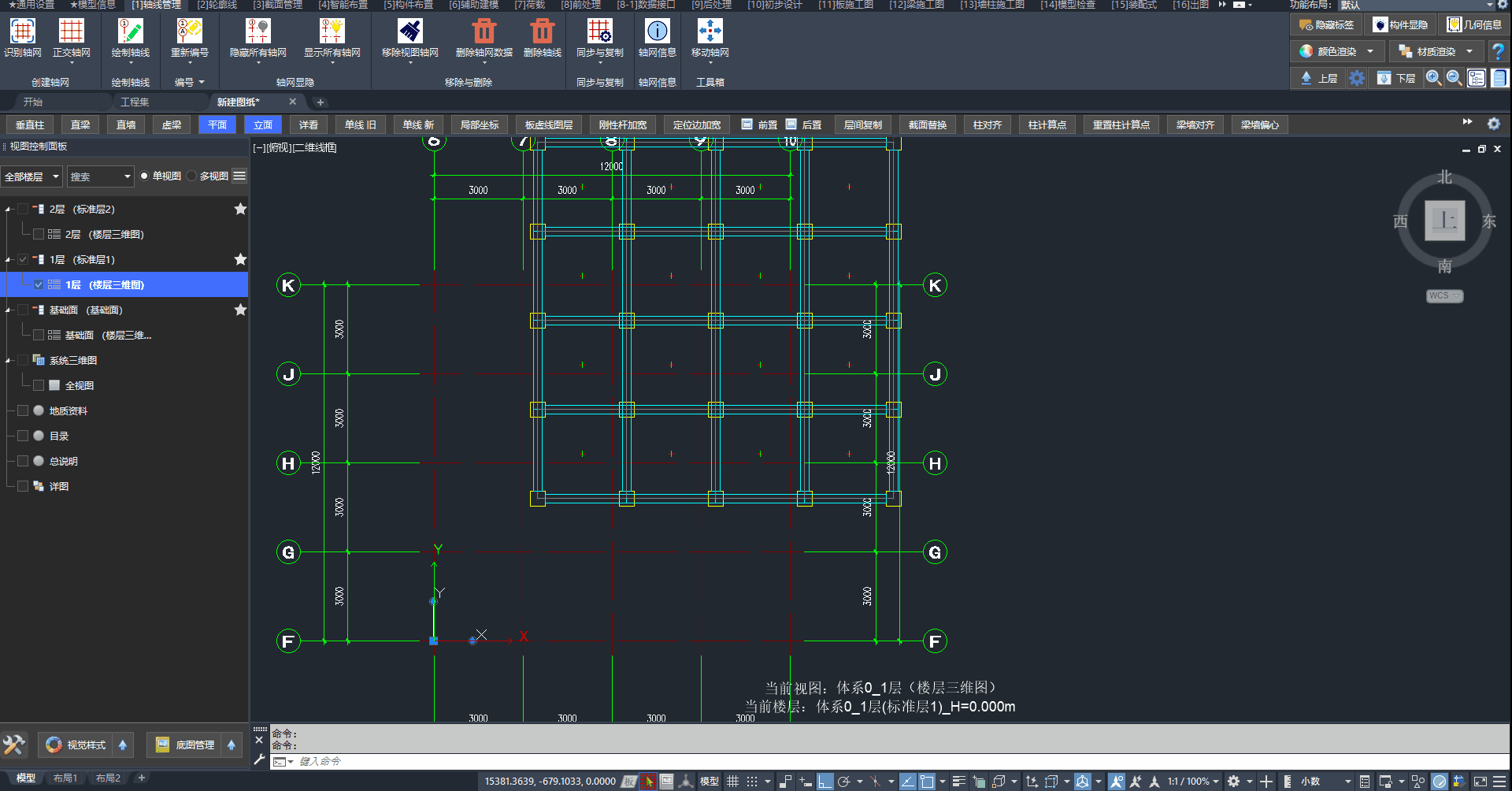

在全视图下可移动整体模型
5.19、归并构件截面¶
问：同一构件截面尺寸存在多个名称，或构件截面尺寸相同但名称不同时，如何归并统一❓

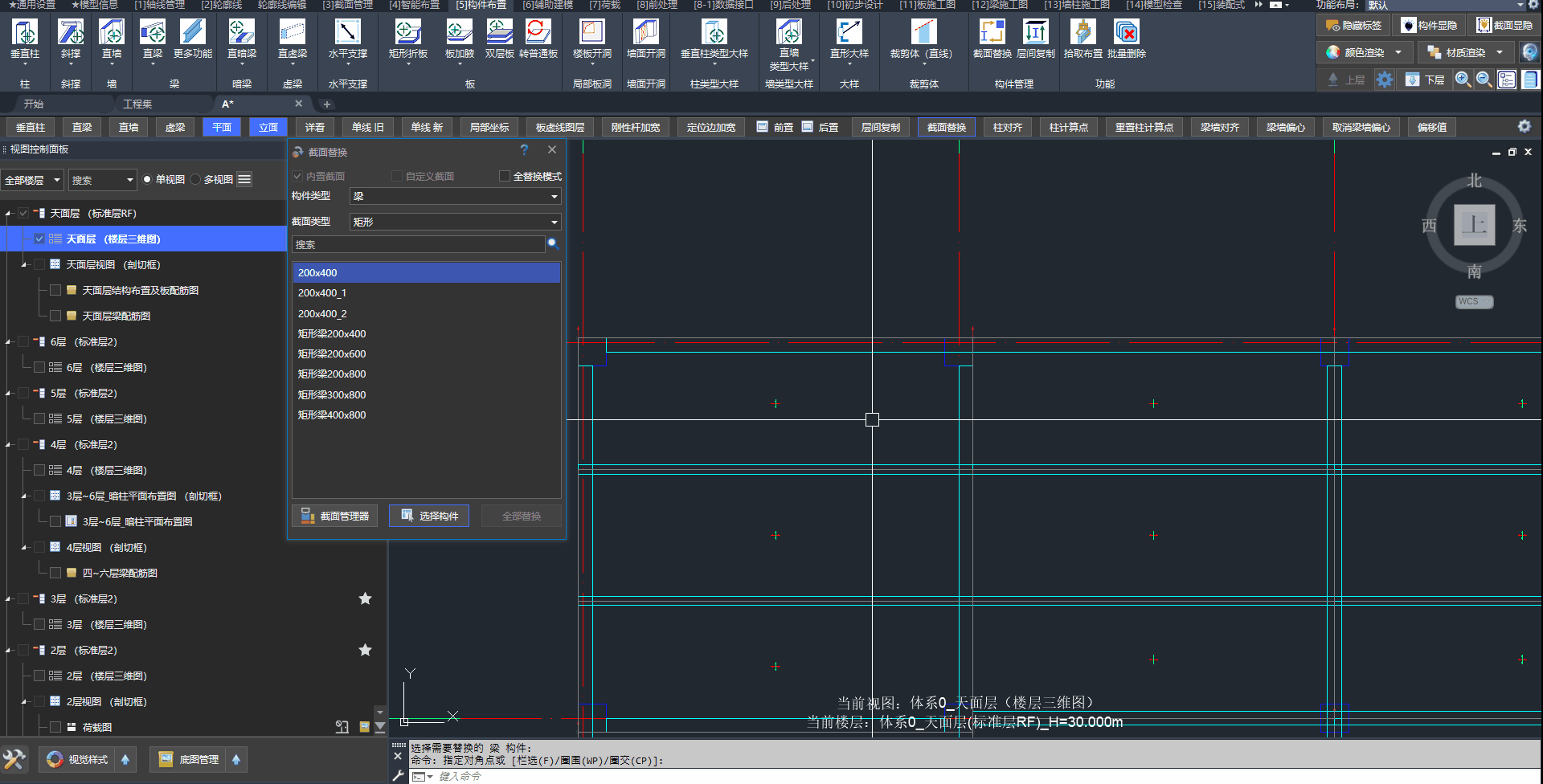

答：可使用 第三部分 功能介绍 · 截面替换 中的“全替换模式”，将“源截面”替换为“目标截面”后，即可清除“源截面”。

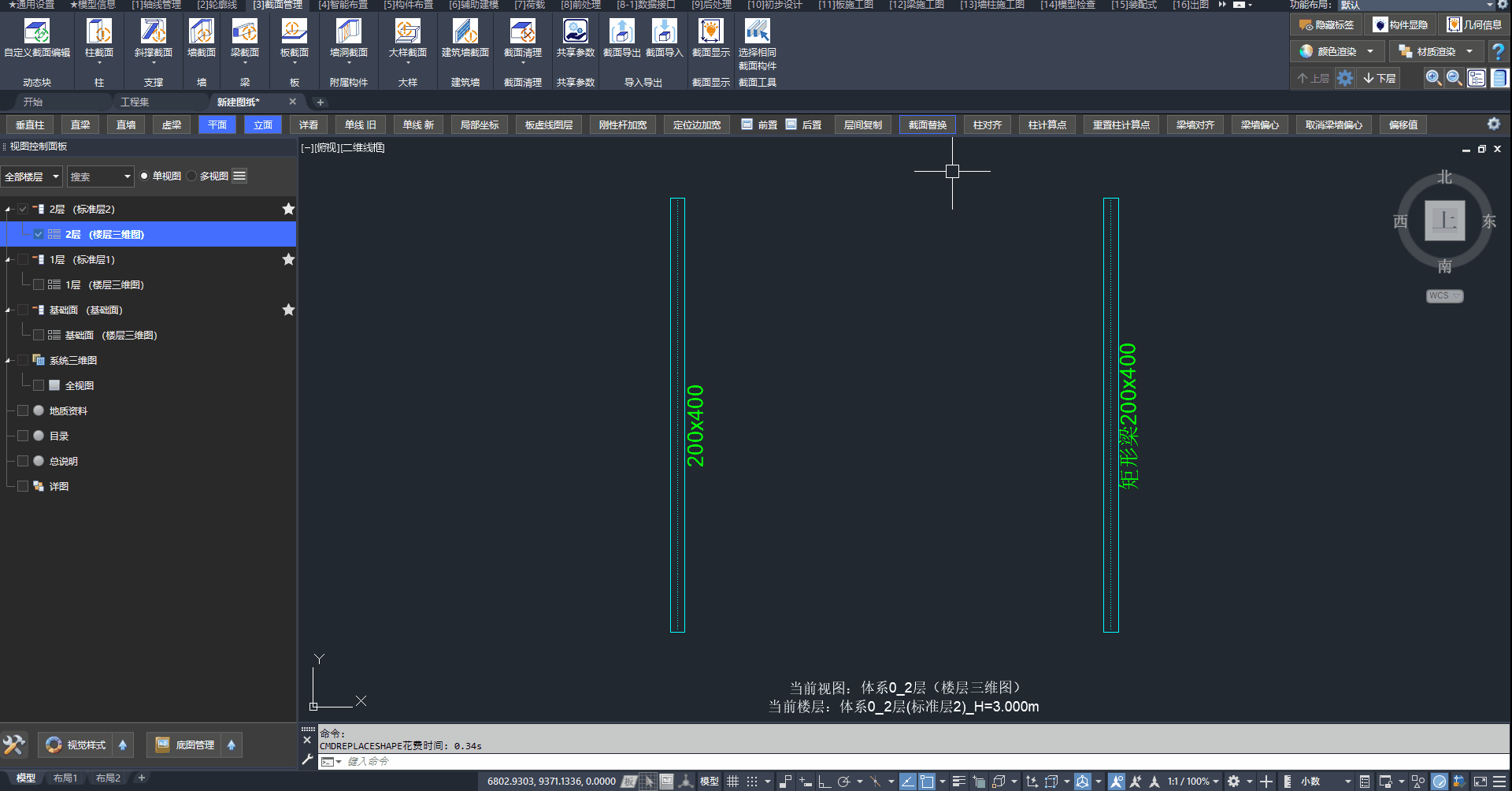

将“200X400”截面全部替换成“矩形梁200X400”，然后清除“200X400”截面。
5.20、清理未使用截面¶
问：如何清理截面列表中未使用的构件截面❓
答：在「截面管理」选项卡中点击「截面清理」按钮，按类型选择并清除未使用的截面。详见：

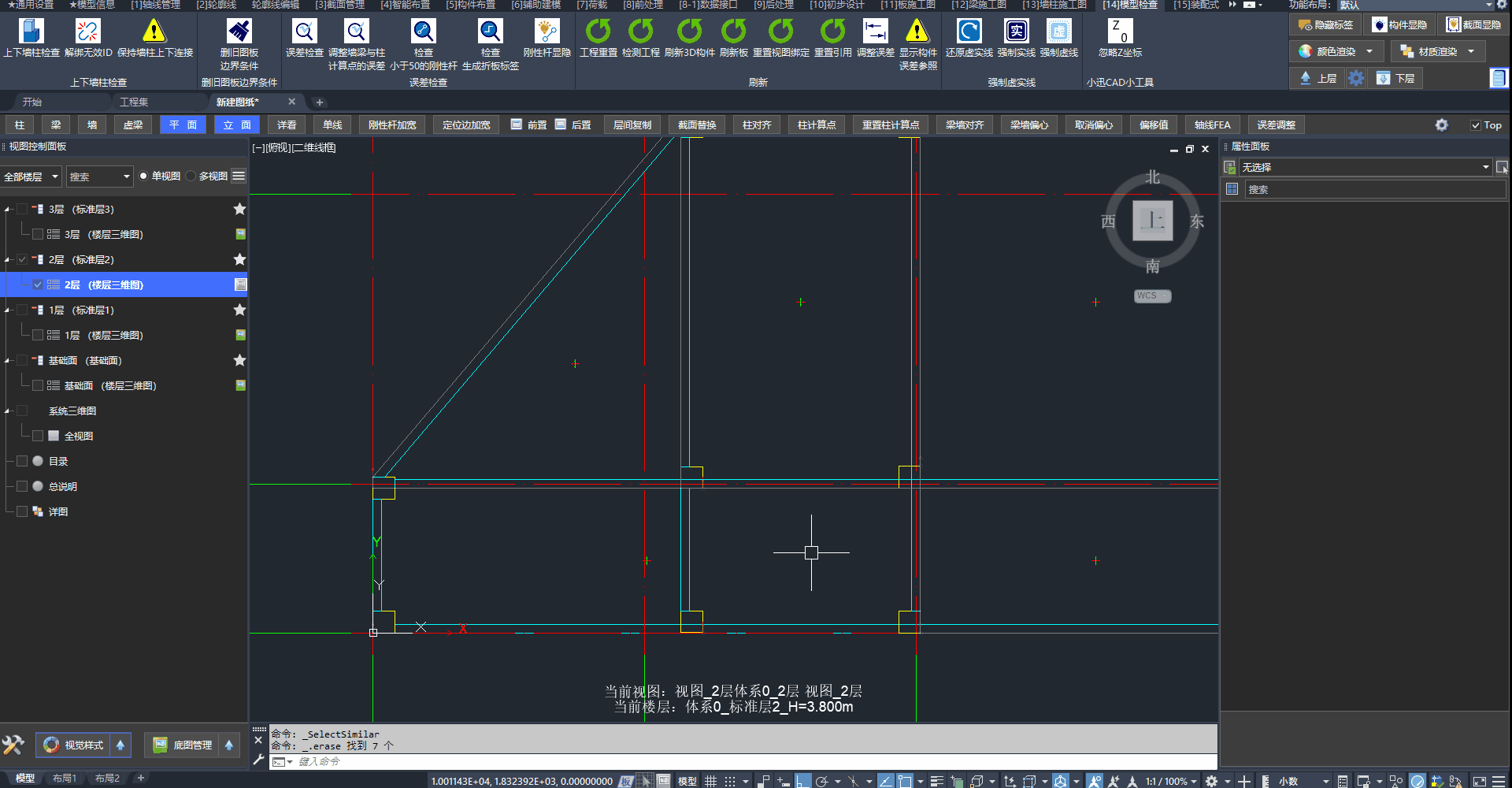

5.21、移动构件节点失败¶
问：为何移动构件节点一个微小距离（消除误差）后立刻恢复原状❓
答：通常因构件参与“误差调整”，节点被轴网参照拉回。
处理方法是：先选中构件，在其属性面板中取消勾选“参与误差调整”，再移动构件的端部节点。

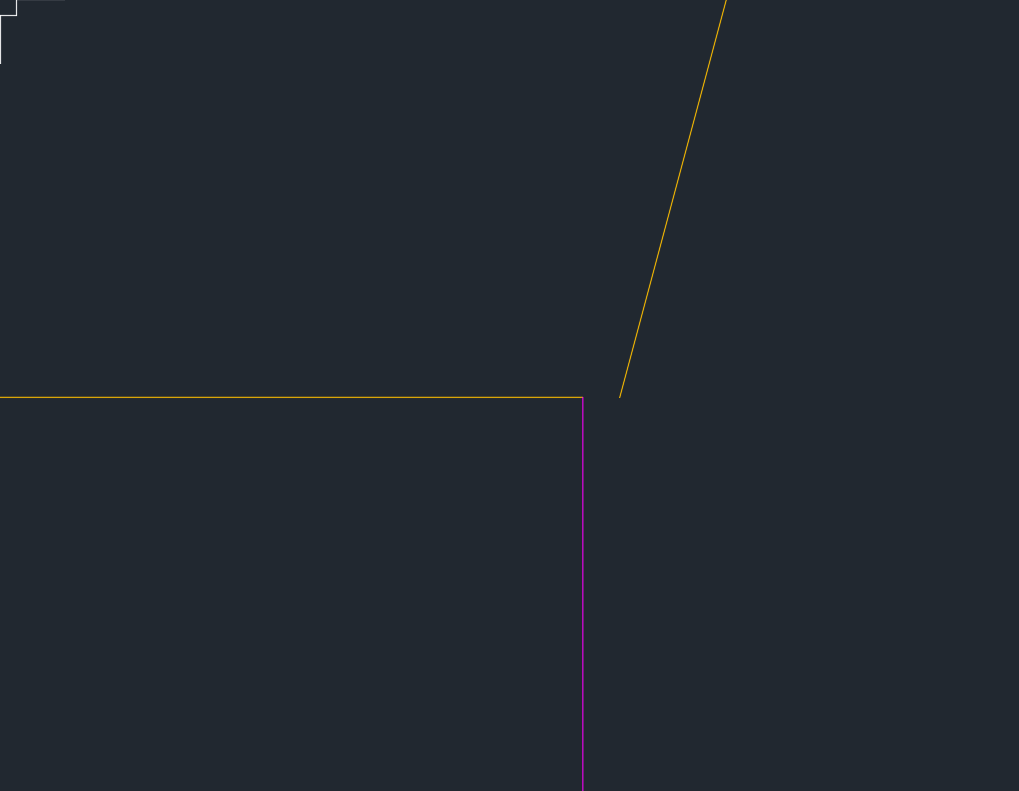

本质原因：斜交轴线与正交轴网未交于同一点
关联文档：
5.22、构件分组¶
问：是否有类似于计算软件中“构件分组”功能❓
答：小迅无与计算软件同名的“构件分组”，但可通过“快速选择”（同截面、同属性）或命名“过滤器”（按条件复用）批量选中同类构件，效果相近。详见：
5.23、弧形构件的布置要点¶
问：为什么弧形构件不能围闭生成楼板❓
答：多为弧形构件端点未真正搭接。粗看似乎闭合，放大节点后常可见错位缝隙；端点错位既可能导致不生成楼板，也可能引起相交处理异常、模板图虚实线错误。弧形构件的布置详见：
5.24、钢板剪力墙¶
问：可以建钢板砼墙吗❓
答：可以。在「构件布置」选项卡中点击「直墙」按钮，于截面管理器中展开详情，“截面类型”的下拉列表选择“钢板砼剪力墙”或“双层钢板砼剪力墙”后按直墙布置即可。详见：
5.25、看不到截面标签¶
问：为什么在「几何信息」中勾选了截面，仍然看不到截面标签❓
答：在常用功能区点击「构件显隐」按钮，确认界面中已勾选“显示标签”；未勾选时，几何信息标签不会在视图中显示。

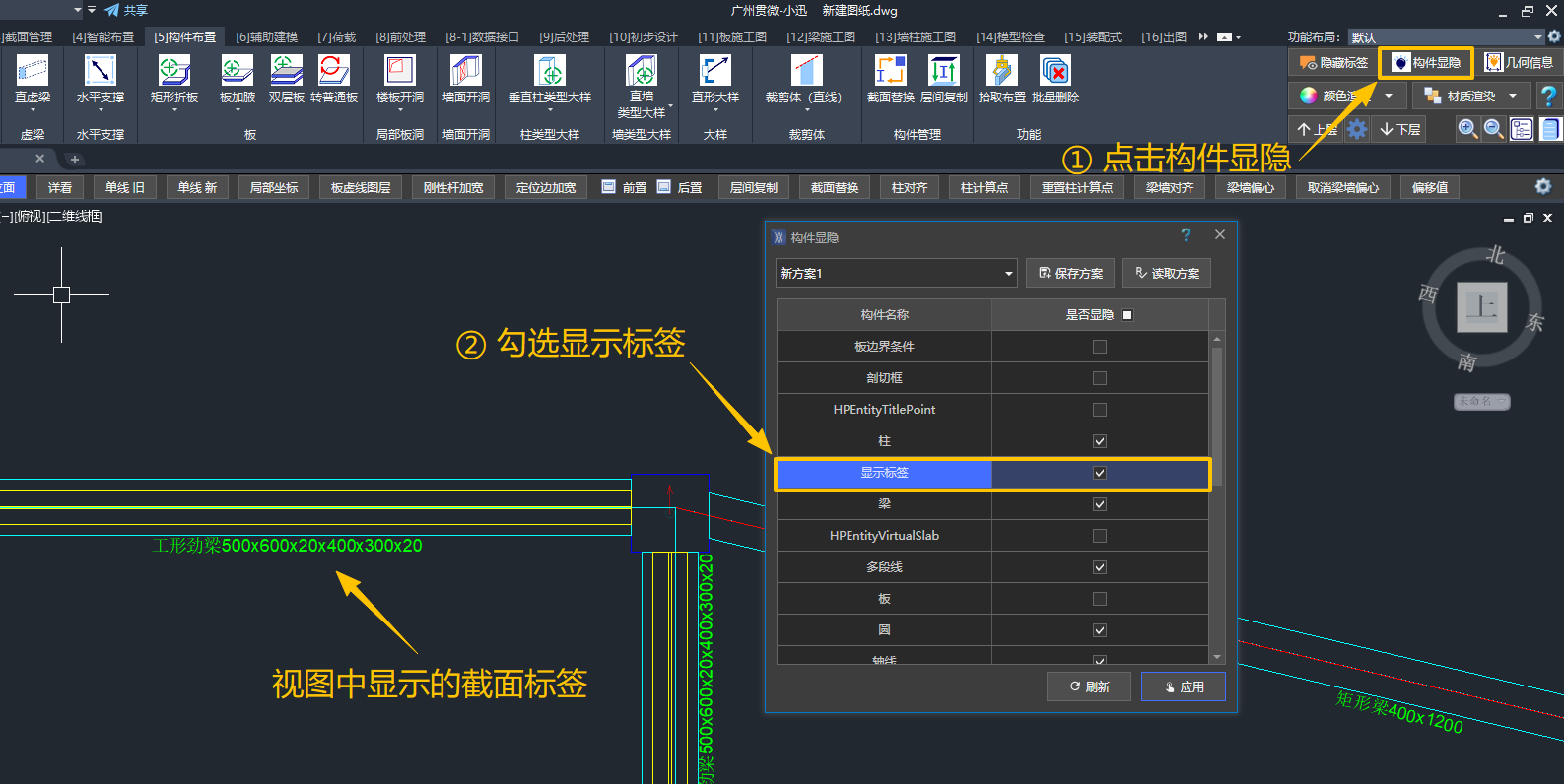

在「构件显隐」中勾选“显示标签”后，视图中即可显示截面标签
详见：
5.26、剪力墙顶拉梁¶
问：为什么墙顶无法布置梁构件，如何实现墙上拉梁❓
答：默认情况下梁会被墙裁剪，需要先将梁设置为自由构件后再进行布置。
5.27、板与全房间洞统一转换¶
问：同一区域既有板又有全房间洞时，如何统一转为板或全房间洞❓
答：框选会同时选中板与全房间洞，难以用 ERASE 分别处理。可使用「批量删除」按钮，在界面中选择「板 → 板洞」或「板洞 → 板」后框选目标区域。

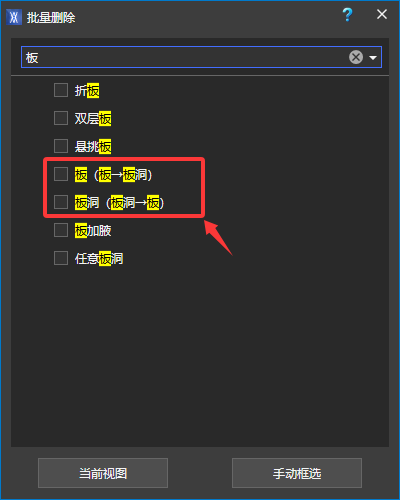

「批量删除」中的「板 → 板洞」与「板洞 → 板」选项
5.28、井字梁¶
问：如何快速布置井字梁❓
答：井字梁、十字梁可用「密肋」按板区域双向布置；单向均分次梁用「次梁」。
详见：
5.29、轴线布梁¶
问：如何根据已有轴线，快速布梁❓
答：在「智能布置」选项卡 /「构件布置」面板中点击「智能布梁」按钮，选用梁截面后，按轴线拾取即可布置梁。
🖍️ 操作步骤：
- 在「智能布置」选项卡 /「构件布置」面板中点击「智能布梁」按钮
- 选择：梁截面管理器中的截面
- 布置：光标靠近视图中的轴线，移动光标可调整调整对齐方式（可连续布置）

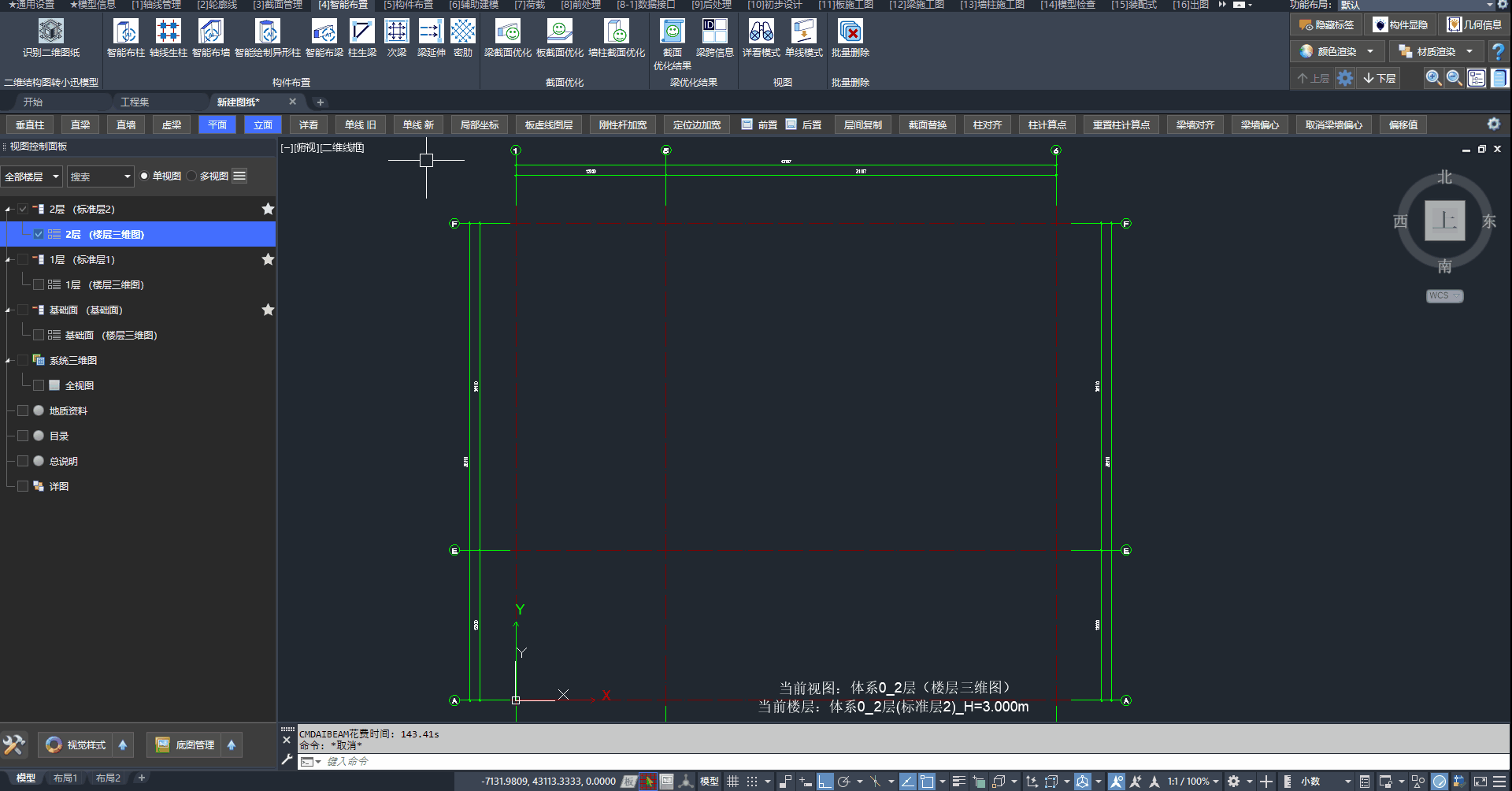

「智能布梁」：按轴线信息布置梁
六、轮廓线¶
6.1、正确性检测¶
问：为什么我选择多个轮廓线时会弹窗❓

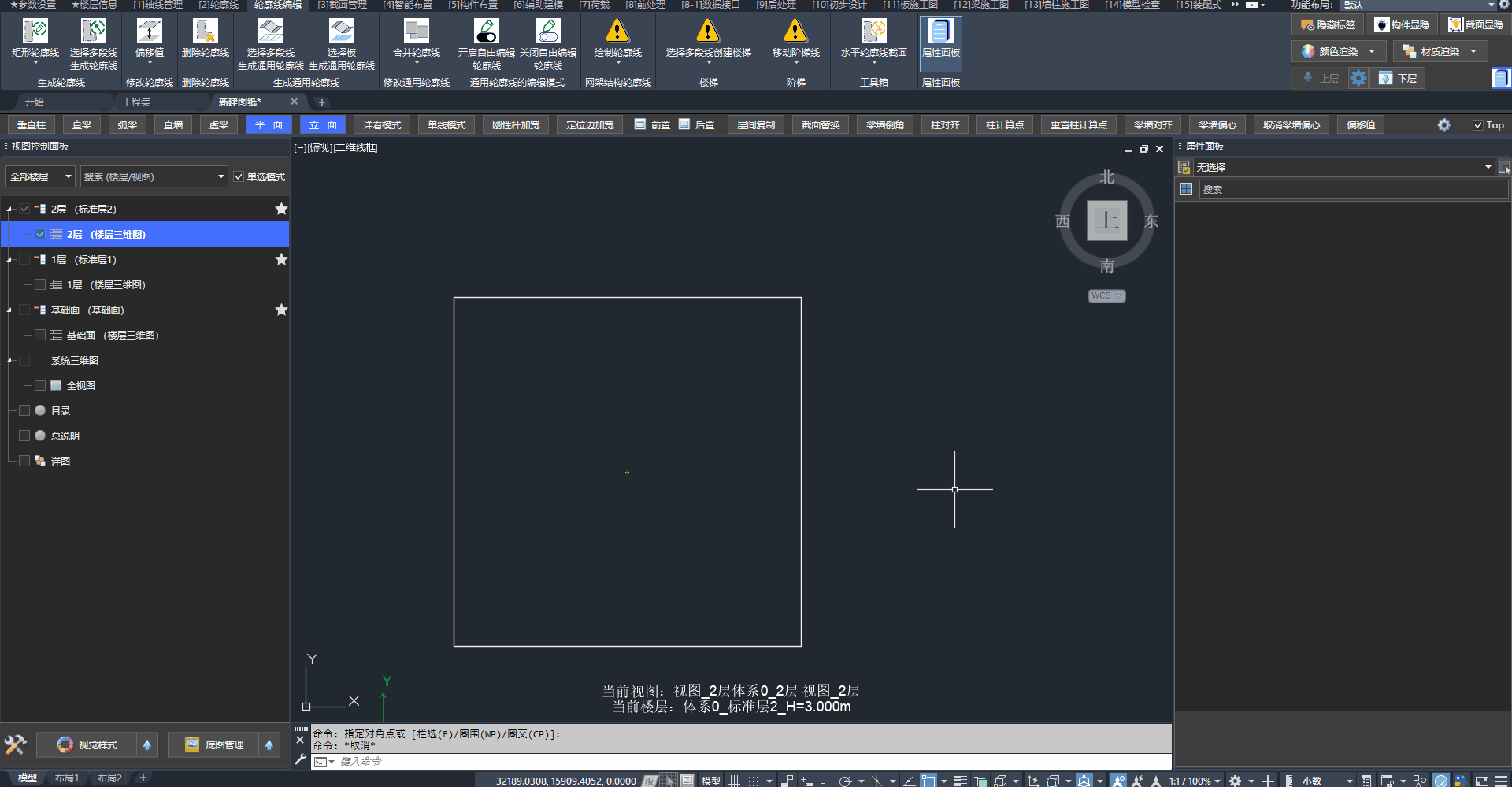

答：选择的轮廓线不允许出现相交和包含关系。
目的是保证构件自动绑定的唯一性。
显示的轮廓线不可存在相交与包含
6.2、轮廓线区域没有生成楼板¶
问：为什么用轮廓线建模时有的区域没有楼板❓
答：归属同一“轮廓线”的构件未形成闭合区域时不会生成板，须在边界处补充虚梁。详见：
6.3、左手定则¶
问：如何理解“默认吸附在绘制构件时前进方向的左侧轮廓线”❓
答：构件位于“通用轮廓线”两个面域的交界线时，默认吸附在绘制前进方向左侧面域；若面域不对，可用「梁墙构件起点终点对调」改换。详见：
七、荷载相关¶
7.1、荷载图¶
问：荷载图是什么，与其他视图类型有什么异同❓
答：荷载图是一种特殊的三维图：切换到该视图时会自动弹出「荷载显隐」界面。
实际工程中的使用场景：
- 在荷载图中定义功能分区（功能分区的信息绑定在视图）
- 在「视觉样式」中取消其他视图类型里“建筑墙”的可见性，可使隔墙仅在荷载图中显示

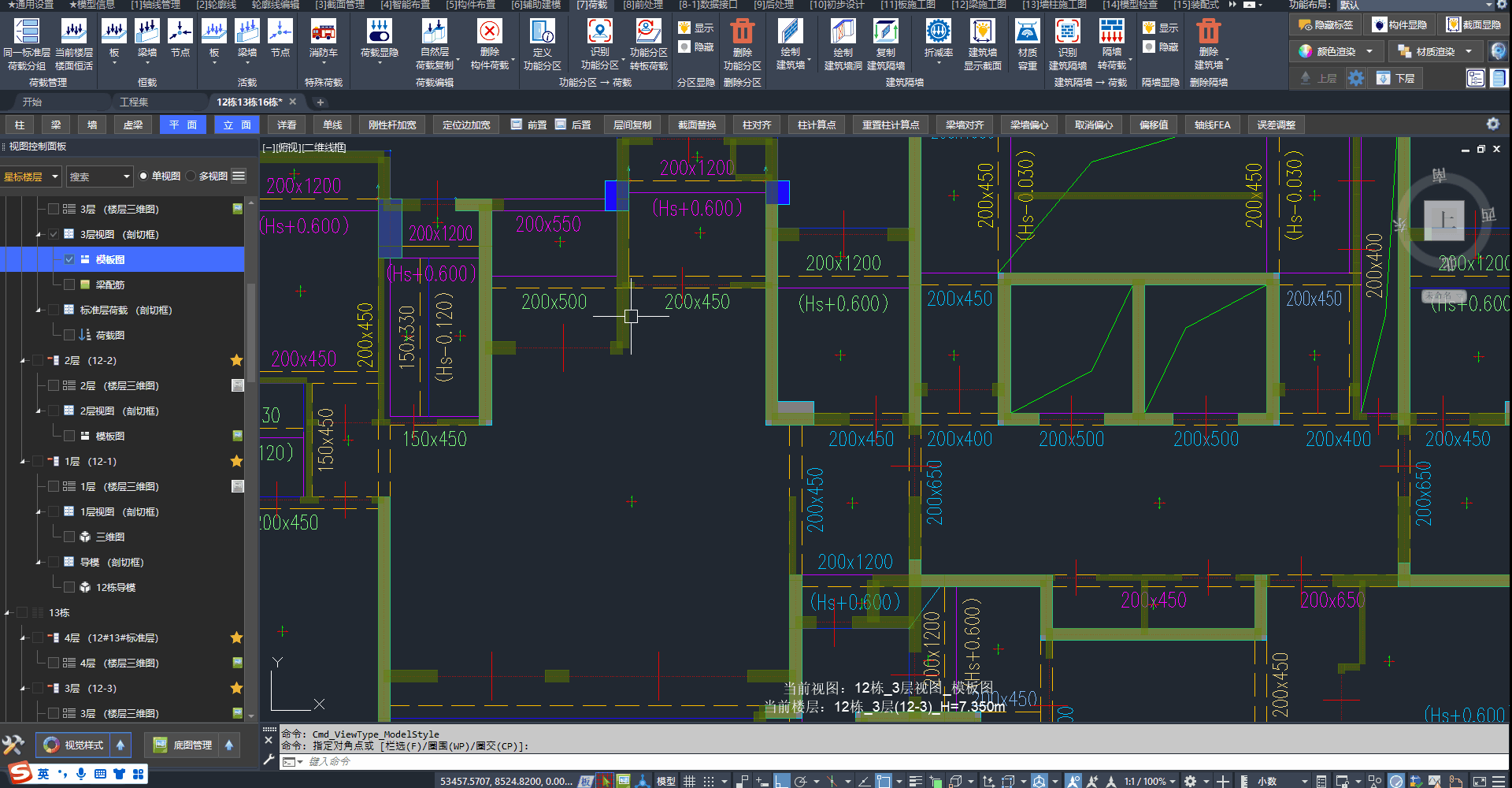

荷载图在实际建模中的使用场景演示
7.2、功能分区填充效果¶

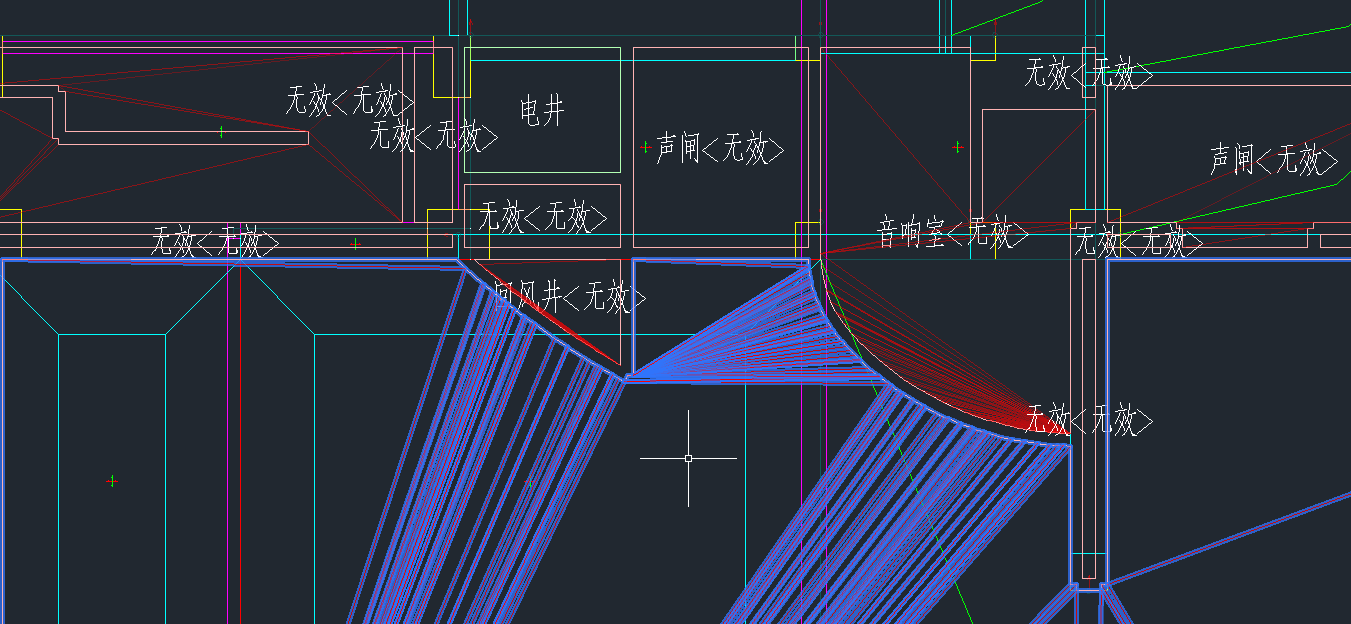

问：为什么识别功能分区后，只有文字，没有填充效果❓
答：请确认"选项"中"应用实体填充"处于勾选状态。
功能分区没有填充效果

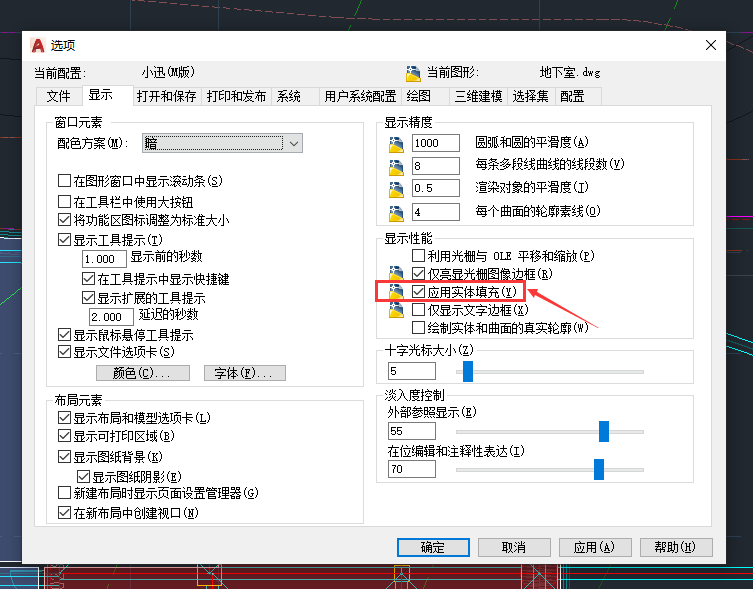

CAD的选项设置
7.3、删除某个荷载¶
问：如何删除构件中的某个荷载，例如：楼板上的某个线荷载❓

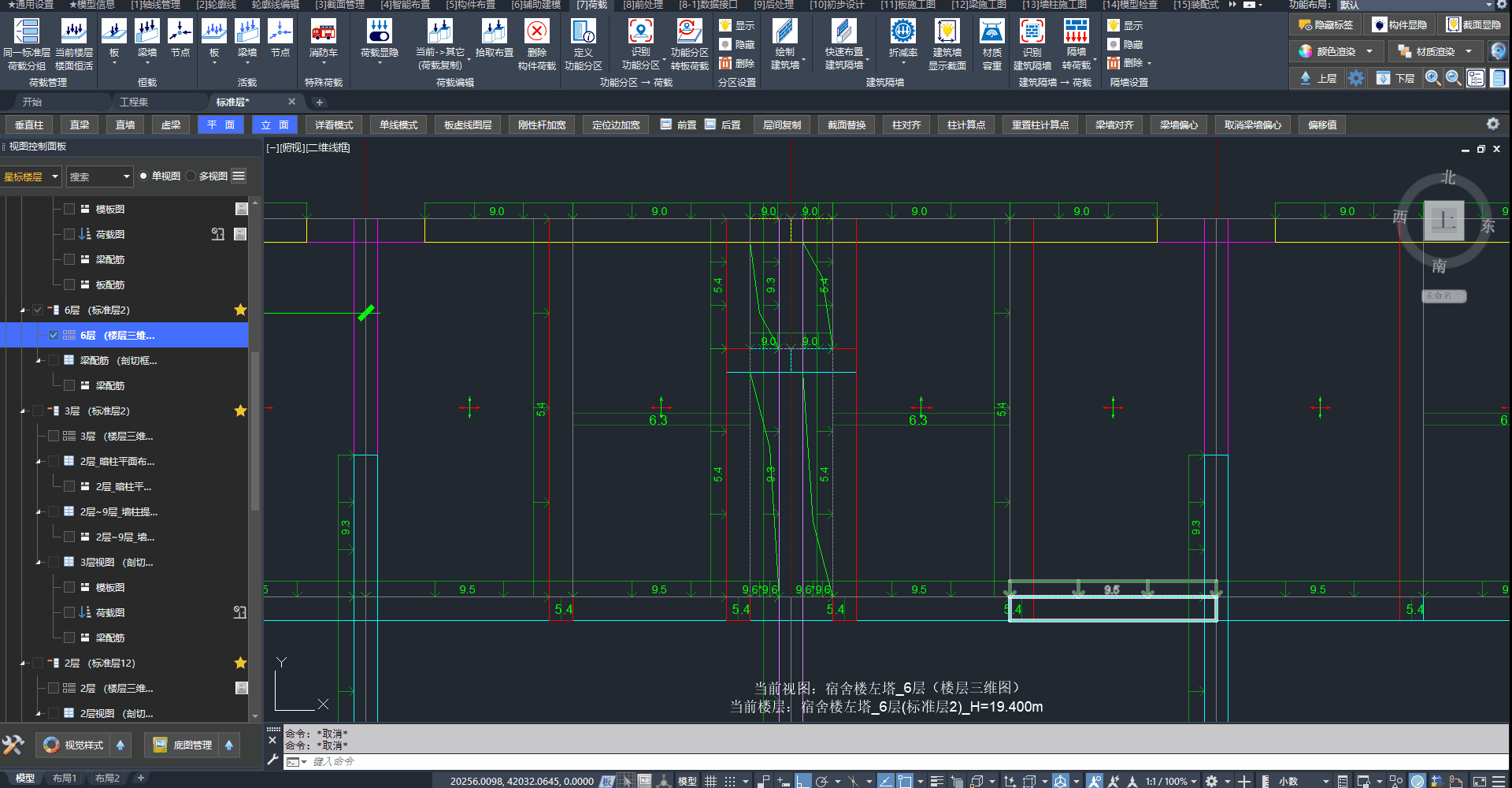

答：可利用 CAD 删除子实体的方式删除单条荷载。操作见 第三部分 功能介绍 · 删除某个荷载。
7.4、满布的隔墙荷载¶
问：如何让隔墙荷载满布构件❓

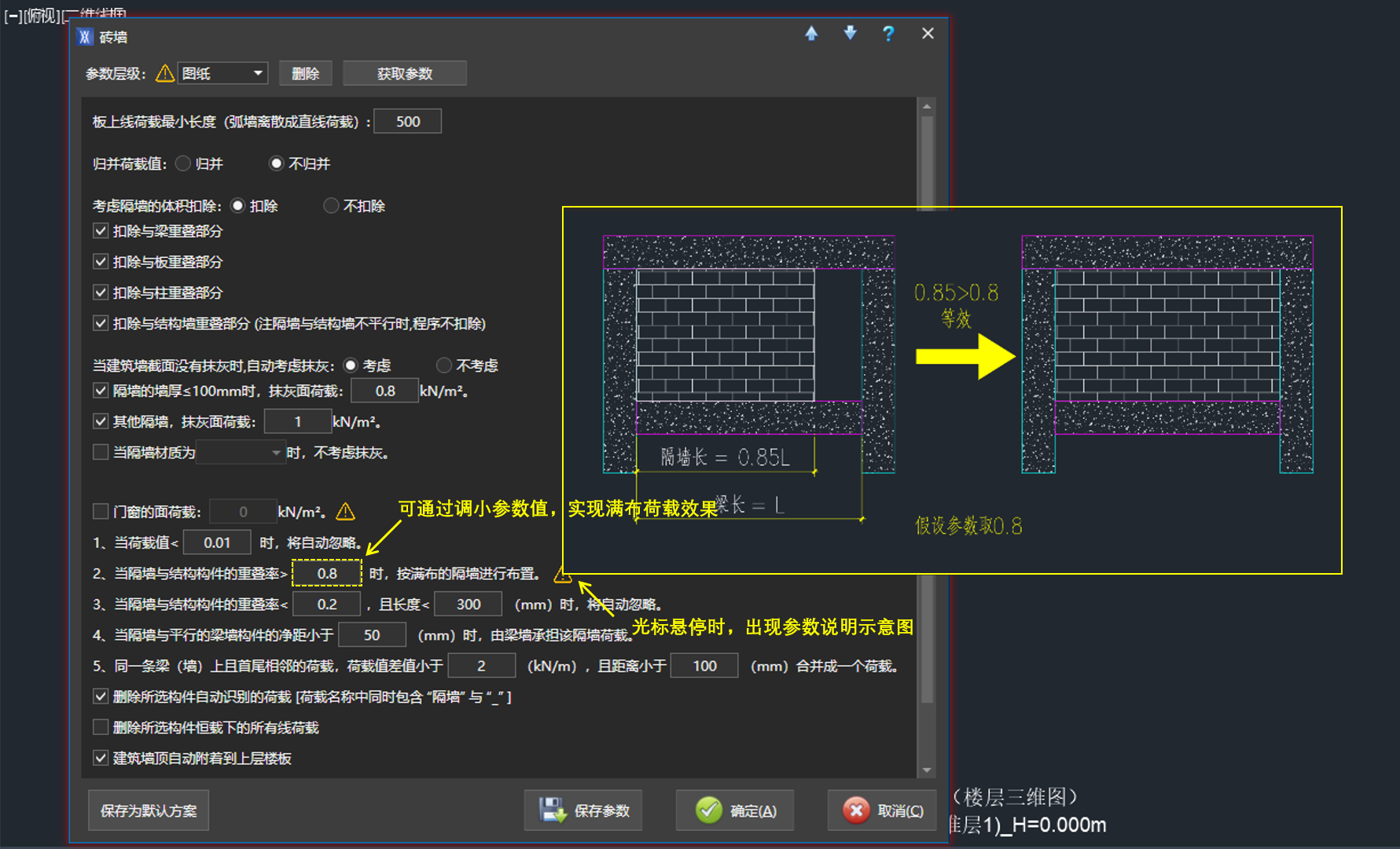

答：可通过“隔墙转荷载”界面中的参数控制。

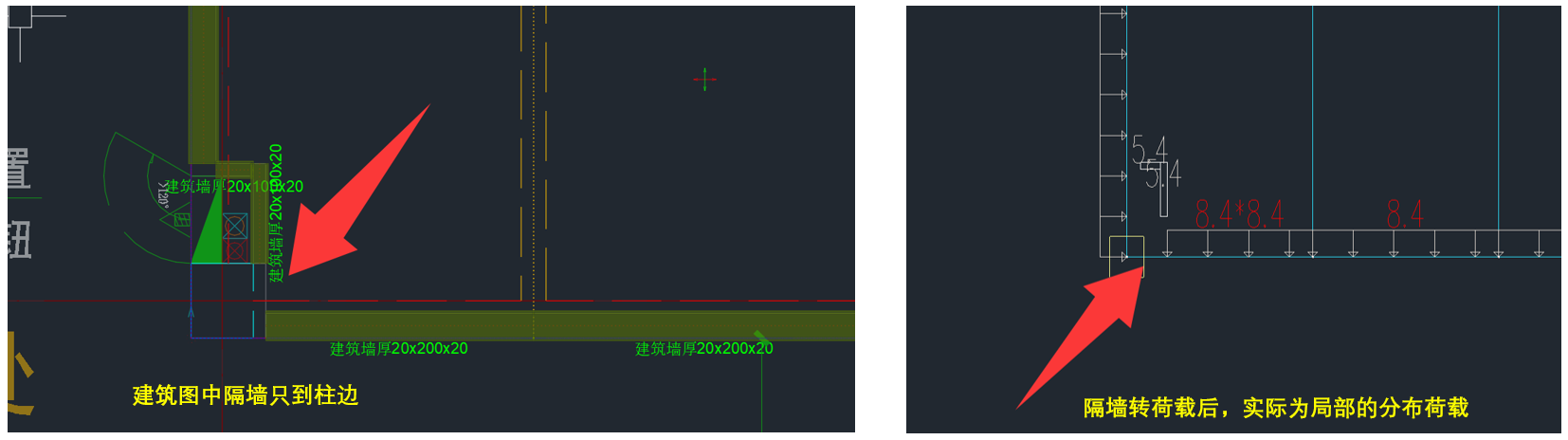

由于底图中天正隔墙仅绘制到柱边，所以为局部的分布荷载。
可在界面中修改参数，实现满布荷载的效果。
7.5、多条板面线荷载¶
问：一块板只能输入一条板面线荷载吗❓
答：同一构件支持多个荷载。需要在已有荷载基础上继续添加时，请在布置荷载时选择「追加布置」。若选择「覆盖布置」，本次布置会替换原有荷载数据。
关联文档：
7.6、布置节点荷载¶
问：在布置节点荷载时，如何像计算软件那样添加节点❓
答：与计算软件不同，小迅布置节点荷载时无需预先手动创建节点。用户可直接在视图中指定位置布置 节点荷载 ，导入计算模型时会自动关联最近构件并创建节点。
7.7、恢复默认的板荷载¶
问：我想让楼板恢复默认的恒载、活载，怎么才能拾取布置默认板荷载❓
答：「荷载」选项卡中的「拾取布置」会过滤默认荷载，无法靠拾取再布置恢复。删除楼板上当前已布置的荷载后，会自动恢复为该楼层的“楼面恒活”默认值。在「荷载」选项卡 /「荷载编辑」面板中点击「删除构件荷载」按钮，选中楼板即可。注意：仅删除当前处于显示状态的荷载。详见：
7.8、板间墙线荷载¶
问：如何布置楼板上隔墙荷载❓
答：推荐先识别或绘制“建筑隔墙”，再在「荷载」选项卡 /「建筑隔墙 → 荷载」面板中点击「隔墙转荷载」按钮一键生成。若手动布置，则通过「荷载」选项卡 /「恒载」面板中点击「板」功能列表中的「线荷载」。参数化荷载的操作详见：
八、计算相关¶
8.1、计算点¶
问：为什么模板图中柱子会有多个计算点❓
答：说明该柱串的计算点不在同一个点。
建议切换到"楼层三维图"（仅显示本层构件）查看刚性杆。
当本层柱与上层柱的计算点不同时，刚性杆出现在柱顶。
📢特别说明：

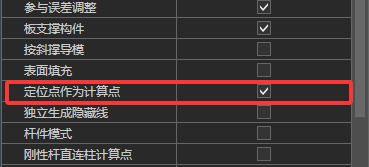

建议用户在全视图设置柱计算点，避免引发上述问题。

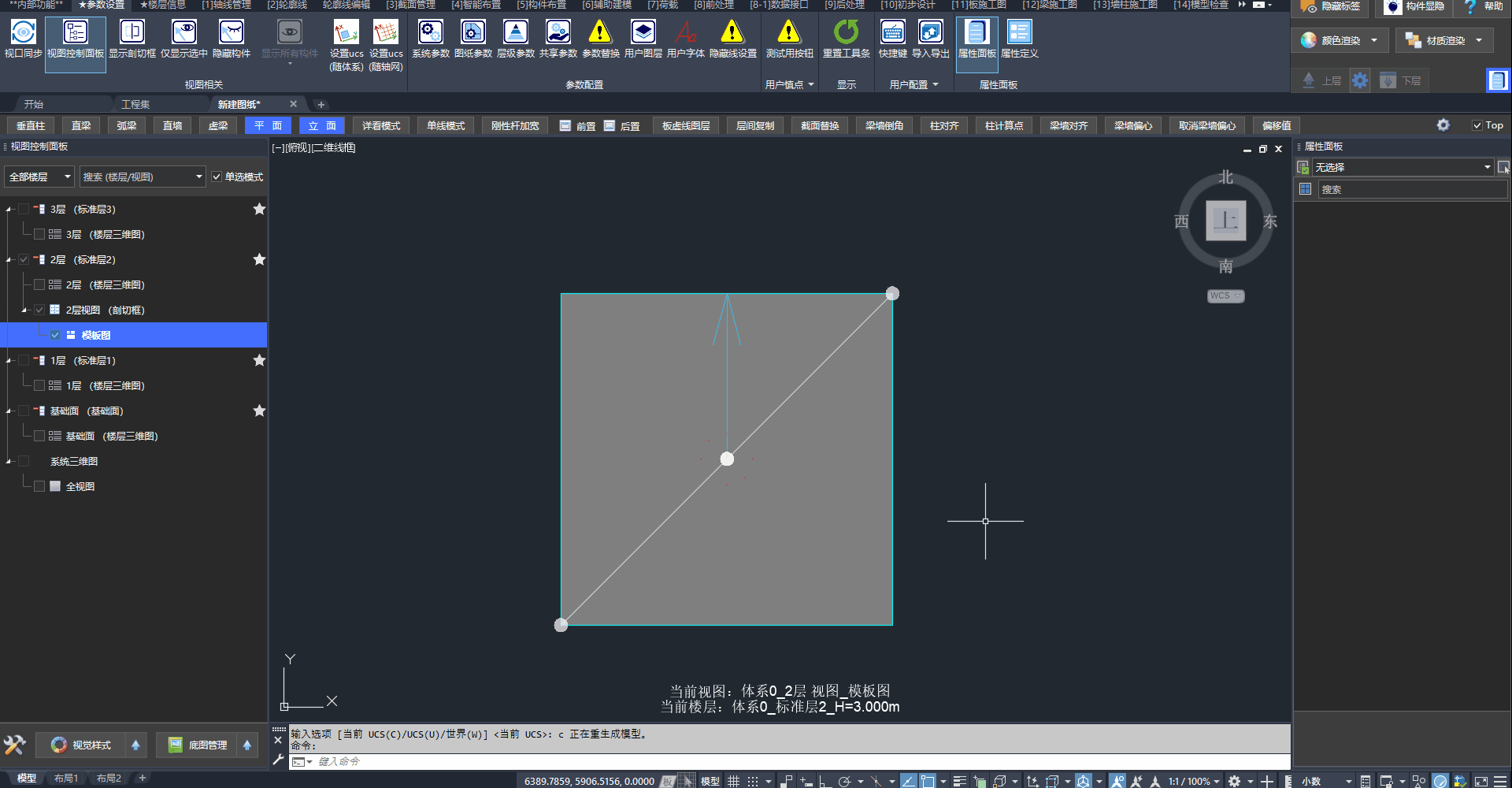

在全视图中批量修改柱计算点。
8.2、刚性杆直连¶
问：不想要“折线”形式的刚性杆，如何让刚性杆能够直接连接计算点❓

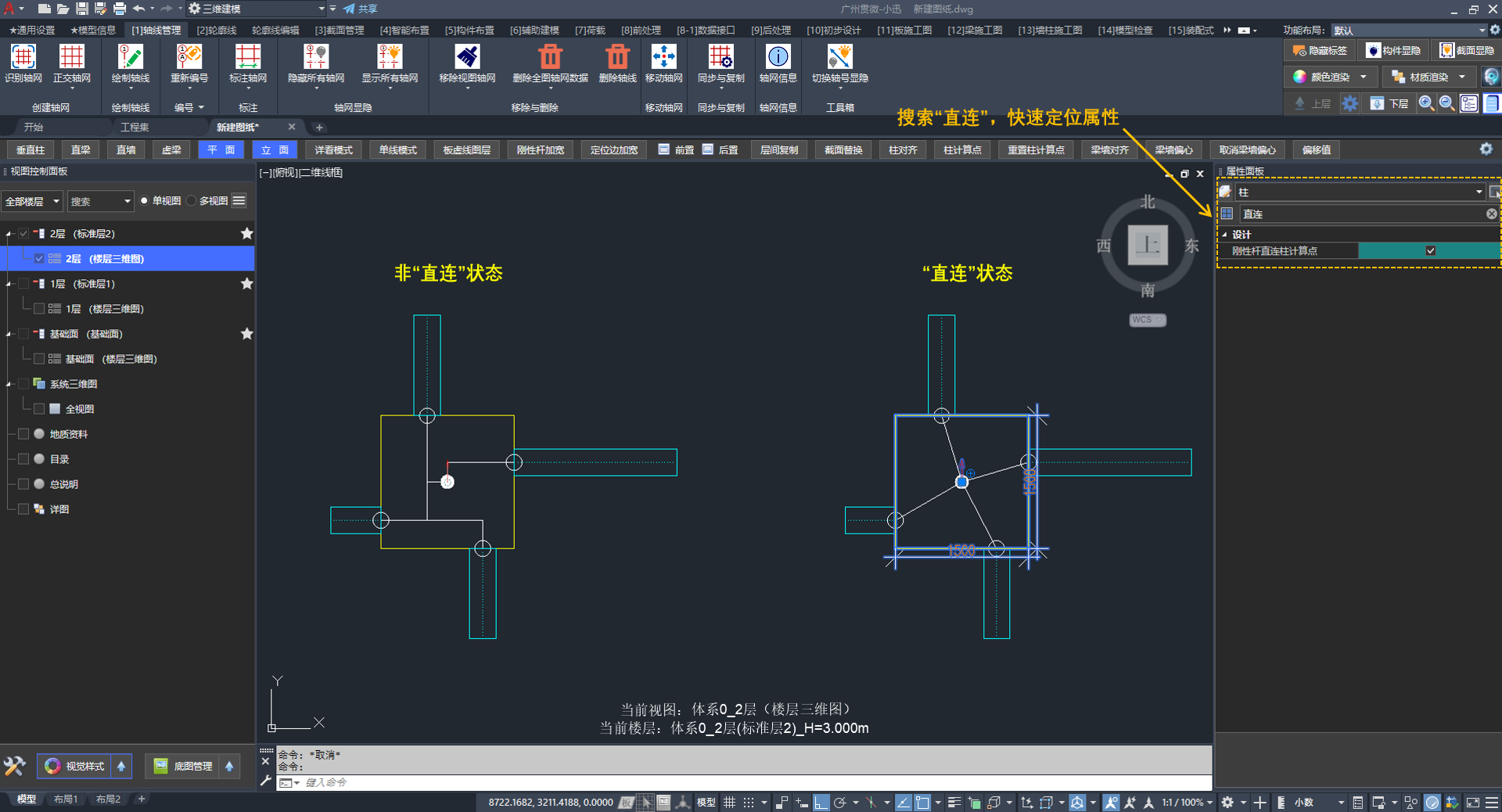

答：可在柱属性面板，勾选"直刚性杆直连柱计算点"属性。
- 支持多视图的层间编辑：第三部分 功能介绍 · 多视图模式
- 支持自定义的修改命令：第一部分 初学指引 · 属性面板定义修改快捷键
刚性杆直连柱计算点的效果
8.3、如何绘制虚梁¶
问：如何绘制（布置）虚梁❓
答：虚梁是独立布置入口，不是「直梁」的类型选项。在「构件布置」选项卡 /「虚梁」面板中点击「直虚梁」或其他虚梁布置按钮。布置时，工具条「类型」保持为“虚梁”，再指定起点与终点即可。工具条「类型」中的“刚性杆”仅用于手动布置刚性杆，详见 手动布置刚性杆。
操作与图示见：
8.4、手动布置刚性杆¶
问：如何手动布置刚性杆❓
答：在「构件布置」选项卡 /「虚梁」面板中点击「直虚梁」按钮，并在工具条「类型」中选择“刚性杆”（不是先点「直梁」再切换类型）。

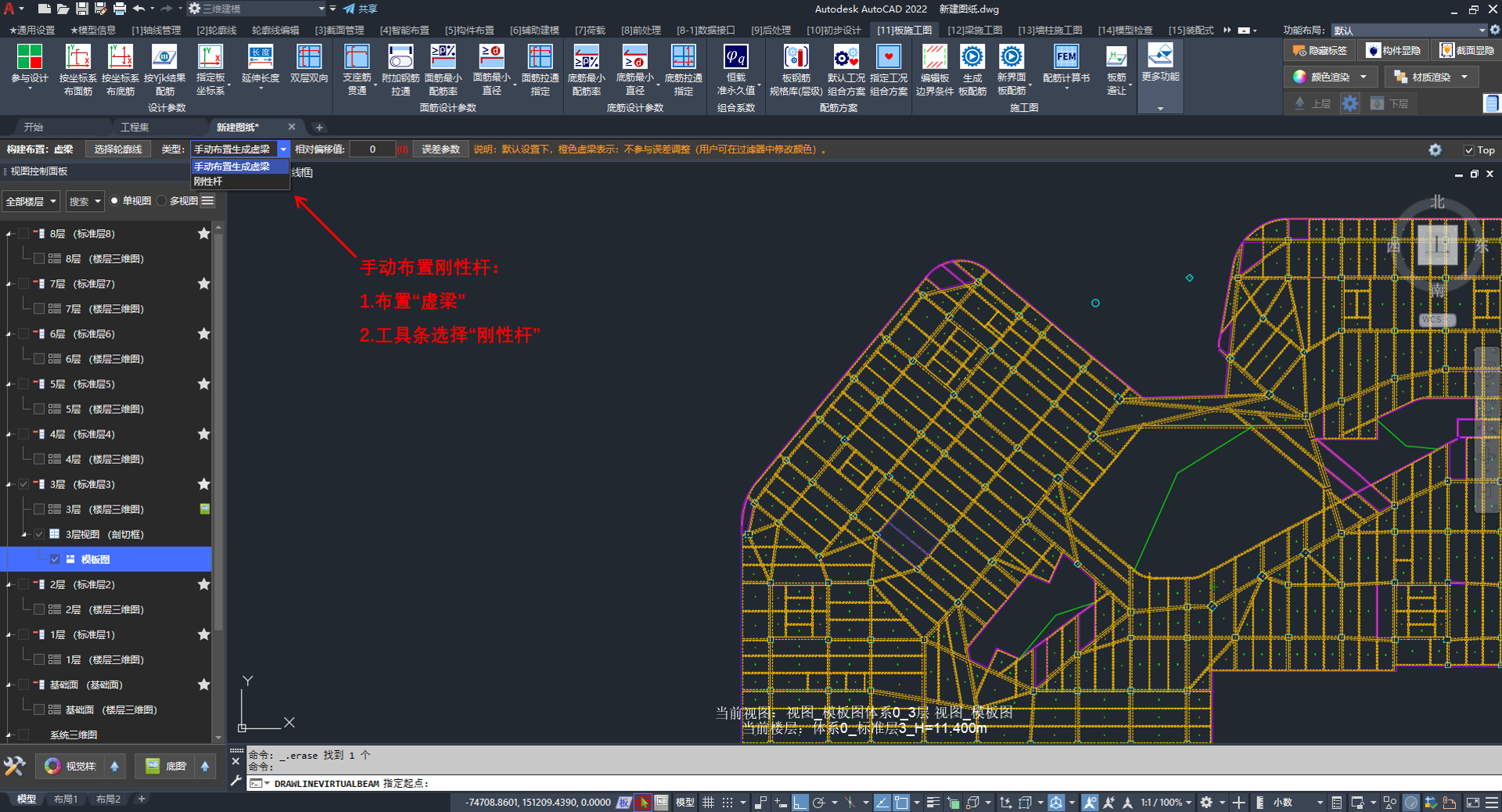

手动布置刚性杆的操作步骤。
8.5、构件FEA定位线¶

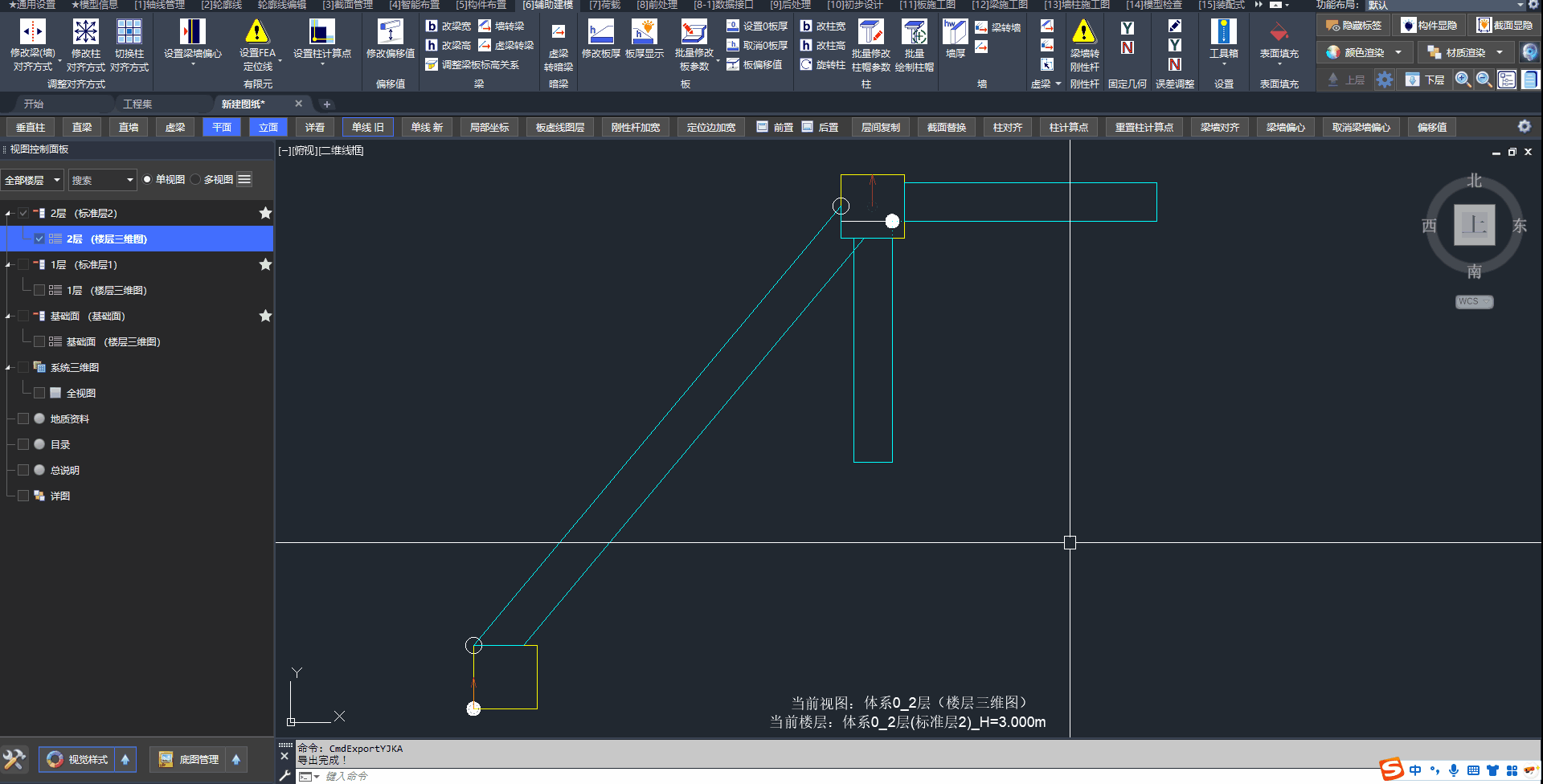

问：如何利用"构件FEA定位线"设置构件的计算线❓
答：用户可以更自由地设置梁墙构件在导入计算软件后的计算线。
当前功能的适用范围：梁墙构件未被其他构件打断
构件FEA定位线的使用方法
九、协同建模¶
9.1、选择图纸进入编辑模式¶
问：何时需要勾选其他图纸进入编辑模式❓
答：按本图与其他图纸的关联程度选择：
- 本图构件与其他图纸无关：仅勾选本图
- 本图构件与其他图纸有关，但修改仅为中间过程、无需刷新别图：仅勾选本图
- 本图构件与其他图纸有关，且修改需联动刷新别图：同时勾选本图与相关图纸
📢 特别说明：
仅勾选的图纸会参与数据刷新与保存；勾选越多，刷新与保存耗时越长。
协同建模的完整流程见：第二部分 高阶教程 · 编辑模式
十、异常处理¶
10.1、总信息关闭失败¶
问：为什么关闭总信息时会弹出这个窗口❓
答：因为总信息已存在未处理的修改。总信息是项目模型的底层数据，关闭前须先将修改同步到设计图纸，或通过「一键还原」放弃本轮修改。

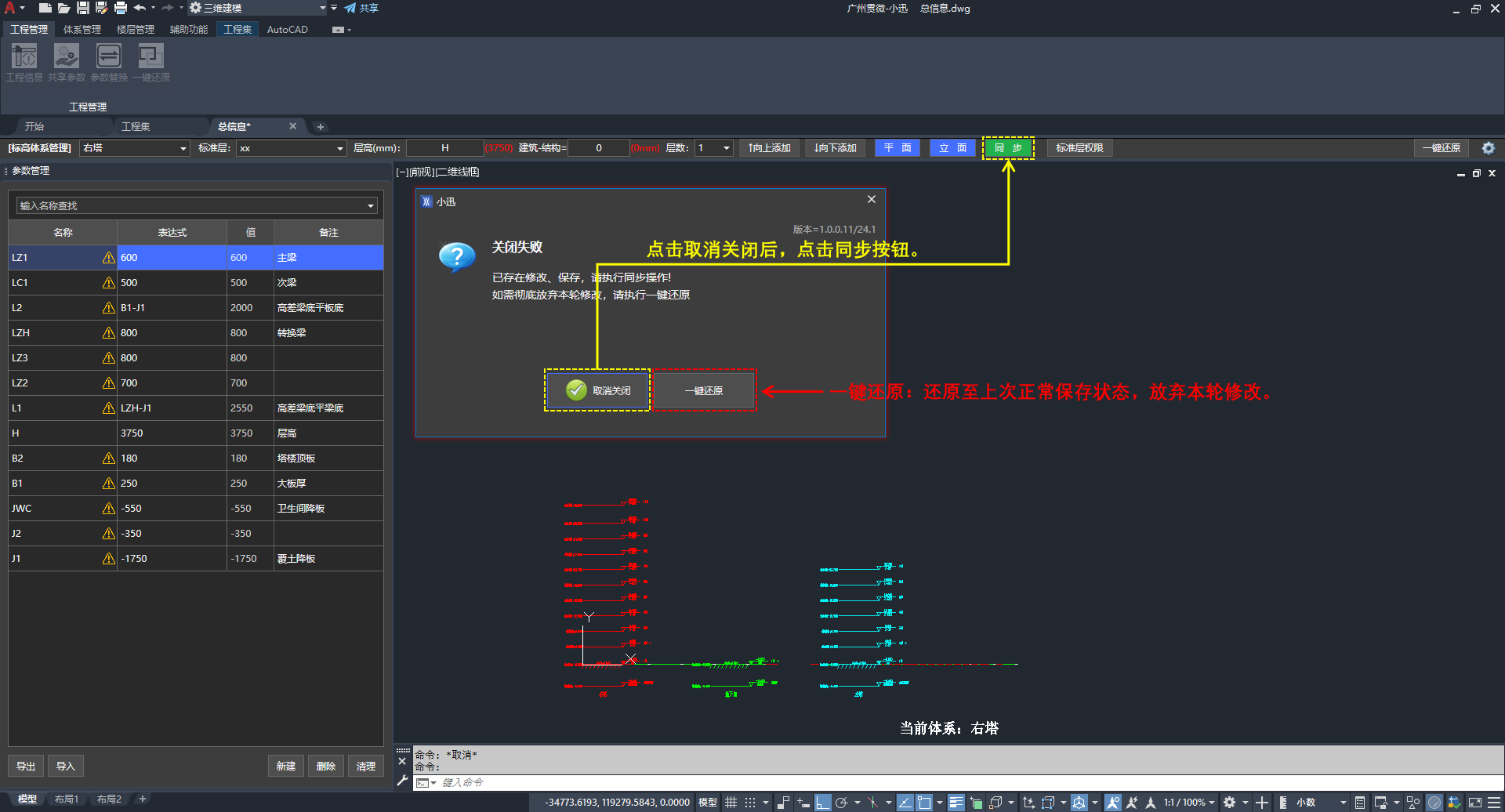

修改并关闭总信息时，须「同步」或「一键还原」二选一
10.2、标准层数据自检异常¶
问：为什么会出现这个问题❓
答：这是小迅模型的自检结果，并非BUG。
属于同一标准层的楼层，其构件完全一致。当不一致时则会弹出"构件数量不一致"异常弹窗。
我们可以构建一个简单场景：
- 二、三层均为“标准层2”。在三层布置一条梁，二层、三层均会出现这条梁。
- 在四层布置一根柱子，修改底部偏移值为-500，意图是让柱子穿过三层的梁。
- 由于相交处理，三层的梁将会被柱子打断。这意味着二层、三层构件将不一致。
- 最终程序中断，弹出自检结果。

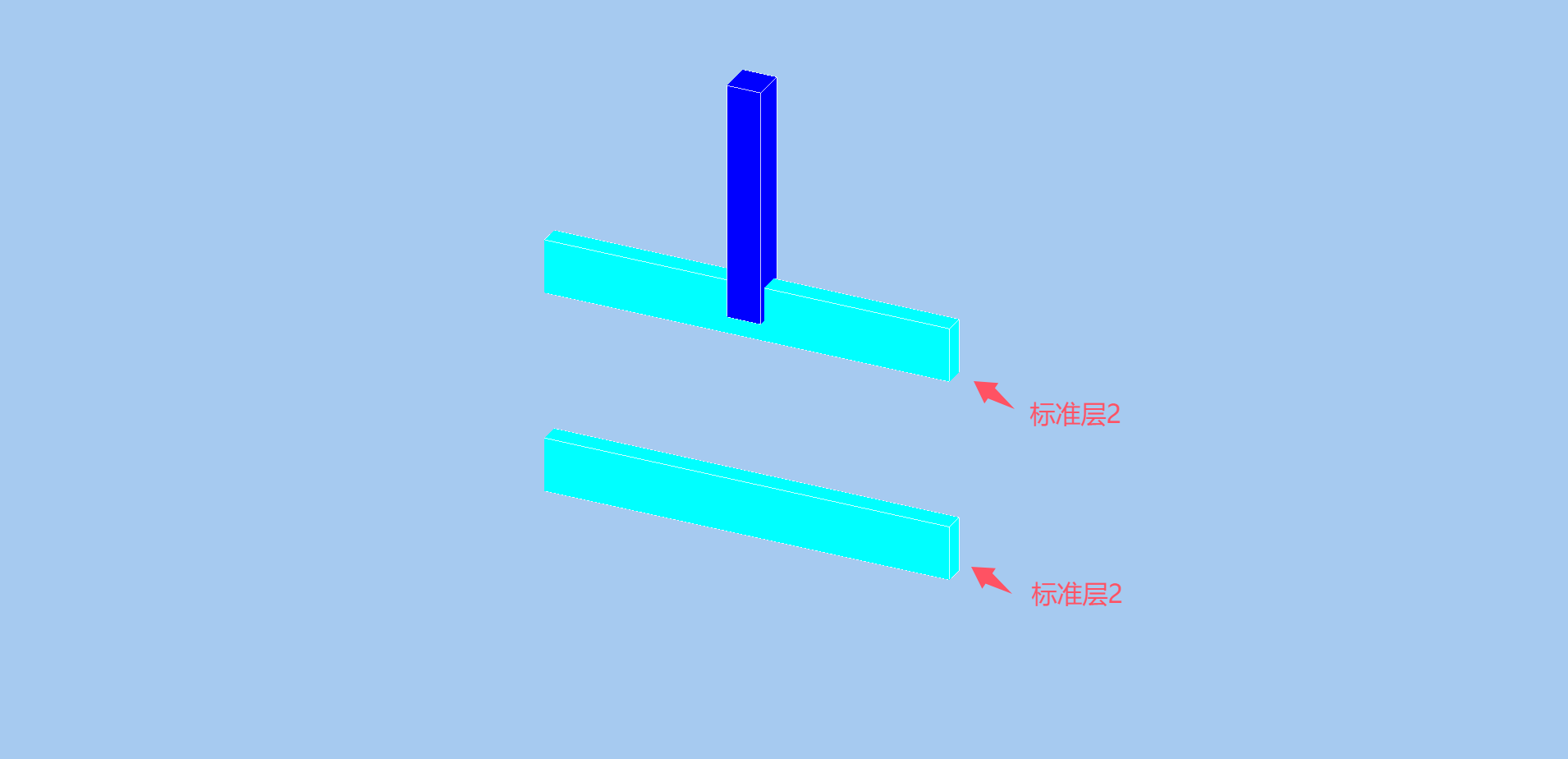

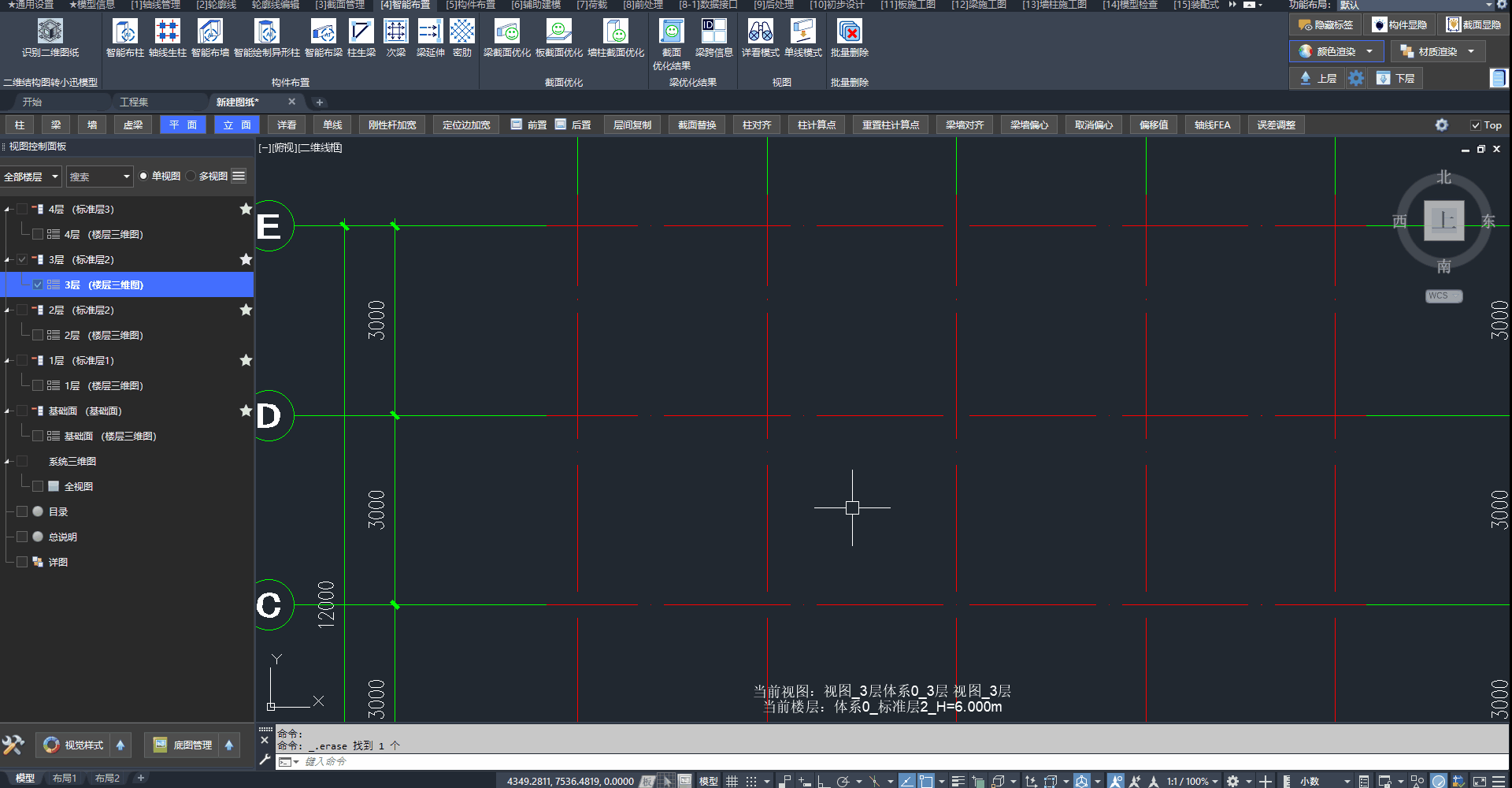

一个"标准层数据自检异常"的场景
关闭"相交处理"后，柱底可穿过三层梁构件
10.3、定位异常的构件¶
问：如何快速定位构件❓
答：如何根据日志的坐标快速定位构件：
- 打开日志；
- 右键，进入“标记”模式；
- 选中坐标，右键，即可将坐标复制到剪贴板（Z坐标即为对应的楼层标高）；
- 切换UCS到世界坐标系（关键步骤）；
- 使用3dpoly命令，Ctrl+V，粘贴坐标值；
- 回车后，可根据绘制的多段线定位构件的位置。

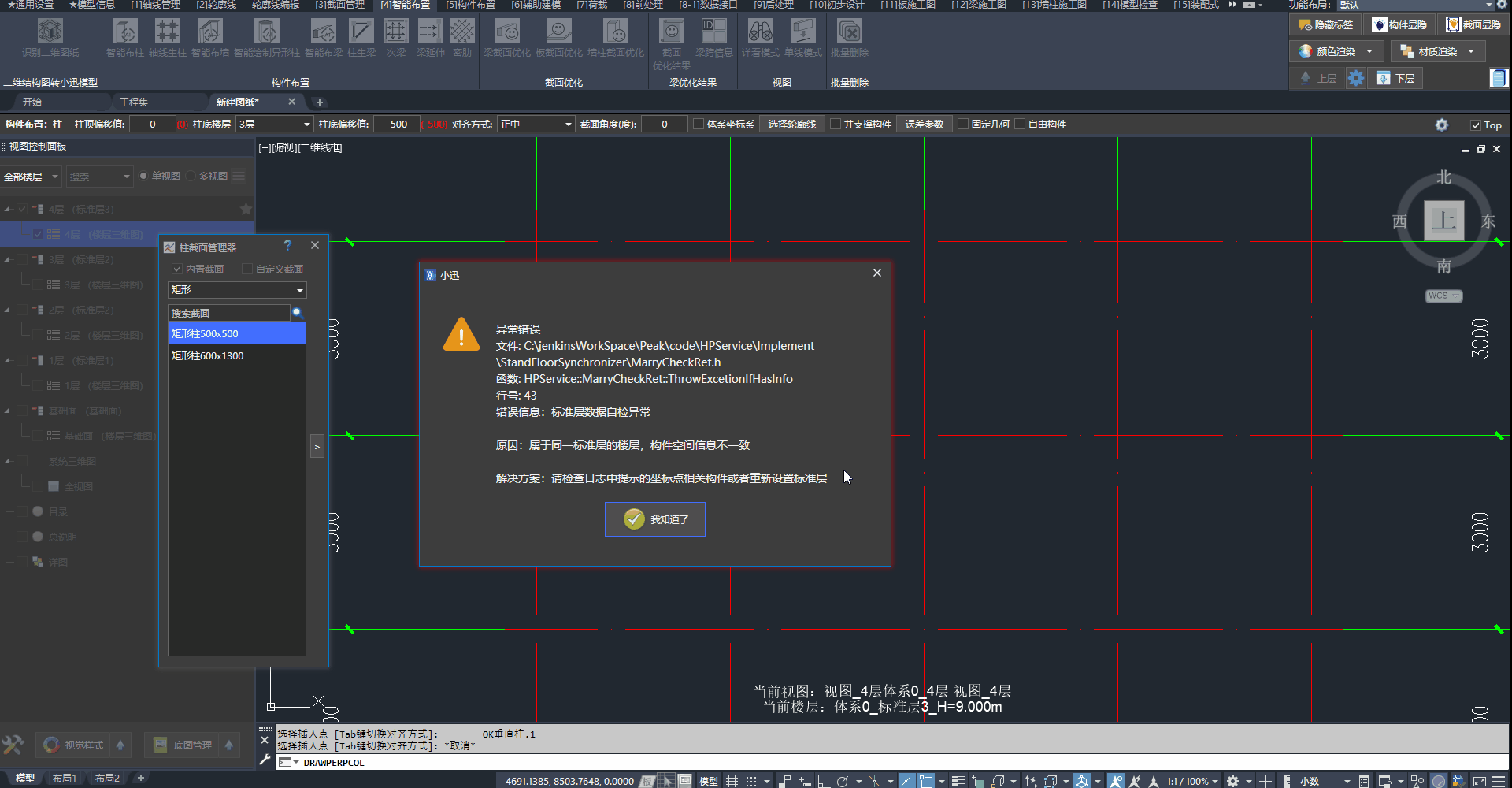

根据日志输出的坐标，快速定位构件
10.4、设置梁偏移时弹窗¶
问：为什么设置梁的偏移值时会出现“构件数量不一致”问题❓
答：通常是由于上下层构件冲突导致：
- 弹窗的含义见 9.2、标准层数据自检异常
- 冲突点定位见 9.3、定位异常的构件。
为了更好地向用户说明，我们构建了如下图1所示的简单模型：

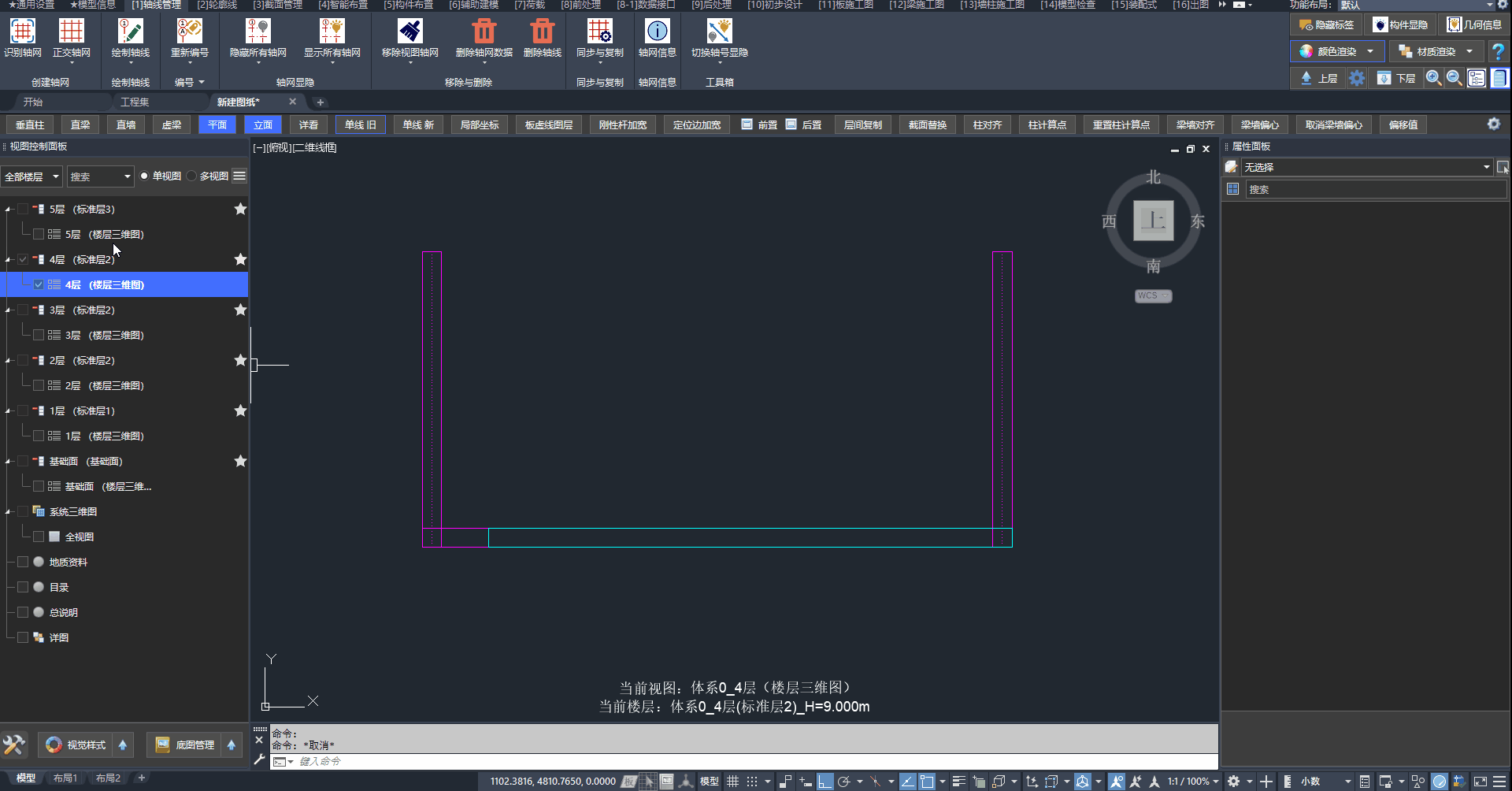

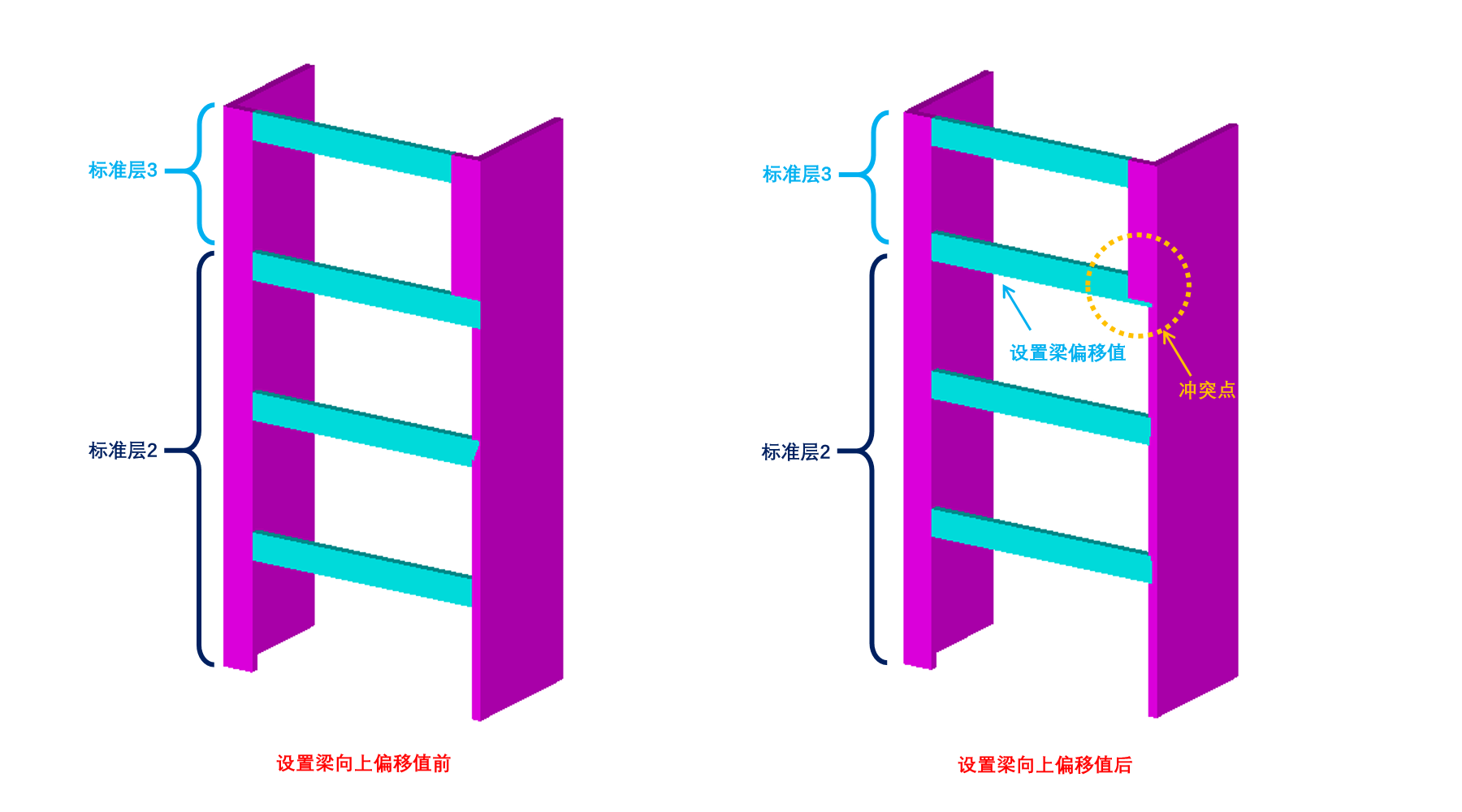

图1：在住宅项目中，设置梁向上偏移值时出现的“构件数量不一致”
由于梁墙构件冲突导致的弹窗，解决办法如下：
| 解决思路 | 解决办法 |
|---|---|
| 梁托墙 | 先设置墙底部偏移值，再设置梁的偏移值（图2） |
| 调整墙布置 | 墙垛本身是不需要的，可通过拉伸命令移除墙后再设置梁的偏移值（图3） |
图2：若为梁托墙模型，可先设置墙底部偏移值，再设置梁的偏移值
图3：通过拉伸命令（避免板丢失的问题）移除墙垛后再设置偏移值
10.5、手动加载线型¶
问：弹出提示需要手动加载线型❓

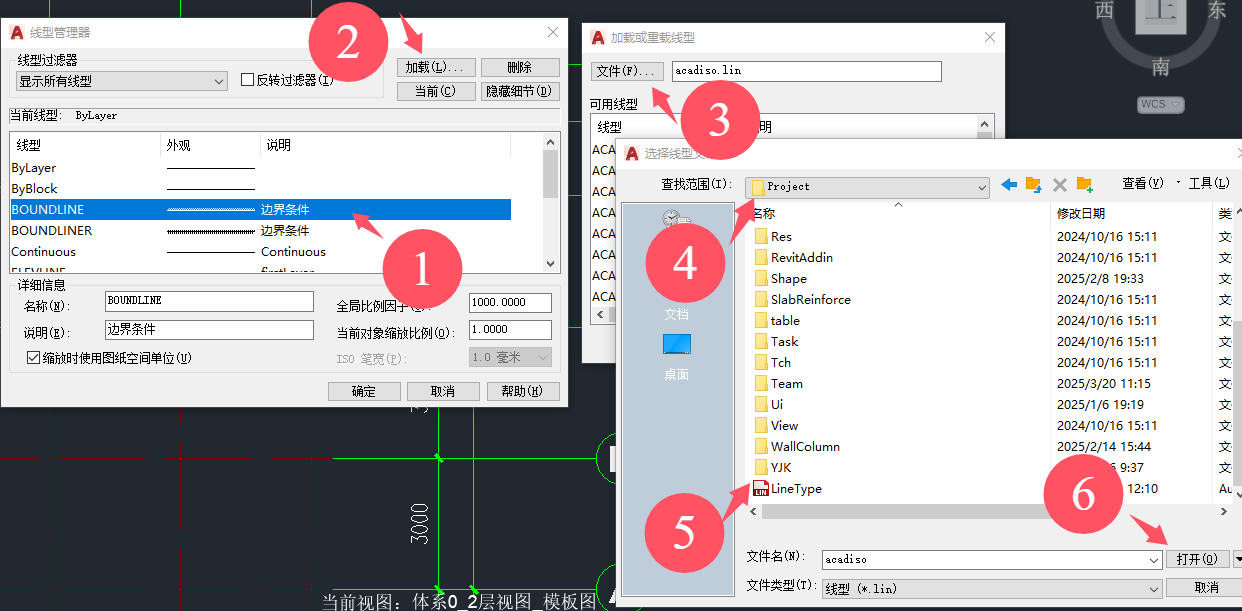

答：自动加载出现异常，需要用户手动加载，操作步骤如下：
- 进入CAD线型管理器（快捷键：LT）
- 选择手动加载BOUNDLINE对应的线型
- 线型存储在安装目录下，例如：C:\Program Files\广州贯微-小迅(Alpha版)\Config\Project\LineType.lin

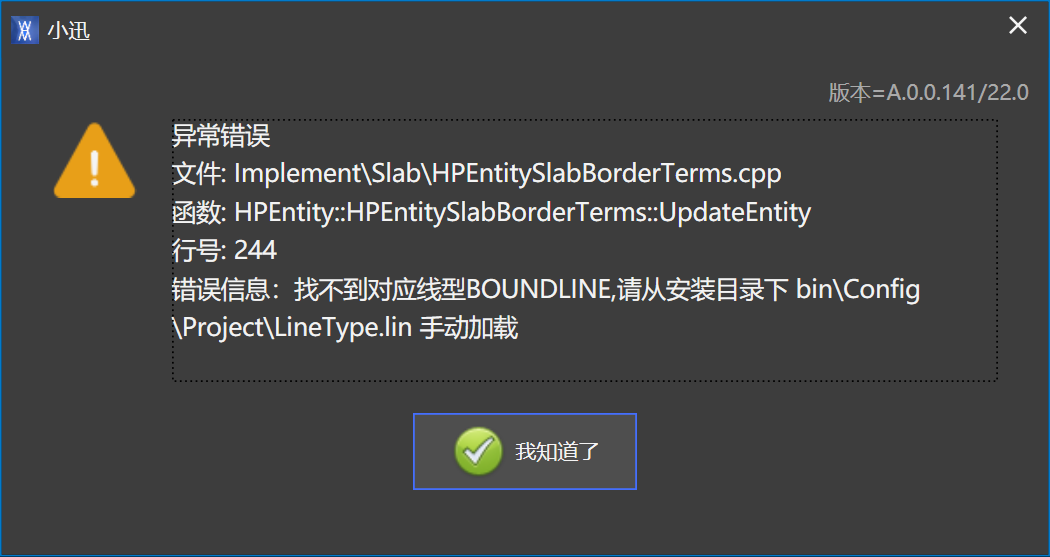

异常提示
操作步骤
10.6、找不到真实对象¶
问：错误信息提示“找不到真实对象”❓
答：多图纸项目中，若出现该错误提示，可先根据提示的坐标定位构件。可尝试以下解决办法：
10.7、调整构件节点或设置板为多余板¶
问：弹出提示窗口“小板可能影响板配筋：请调整构件节点或设置板为多余板”，如何处理❓
答：大概率是因为多个构件的节点未交于一点，形成了内部三角区域（如下列动图所示）。首先考虑移动构件节点位置，使它们交于一点。如果移动失败，请参考 移动构件节点失败。特殊情况下，可设置板为“多余板”的方式是：选中板 → 在板的属性面板中勾选“多余板”。

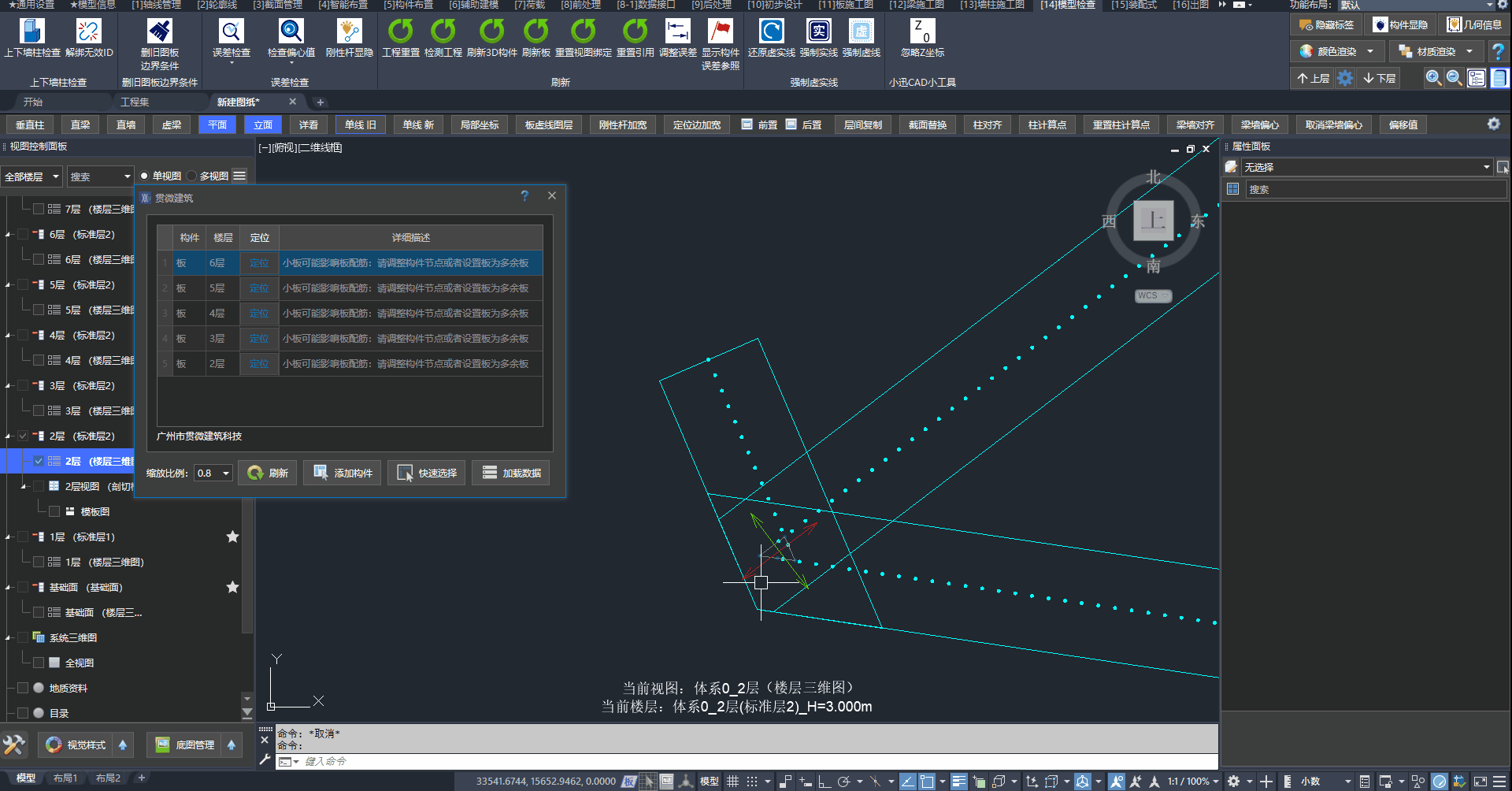

小板的处理方法
10.8、二分法¶
问：为什么推荐在排查问题时采用“二分法”❓
答：“二分法”每次只保留或排除约一半范围，可快速缩小问题区域，比逐个排查更高效。做法是：将问题区域一分为二，直至定位到具体区域或构件。

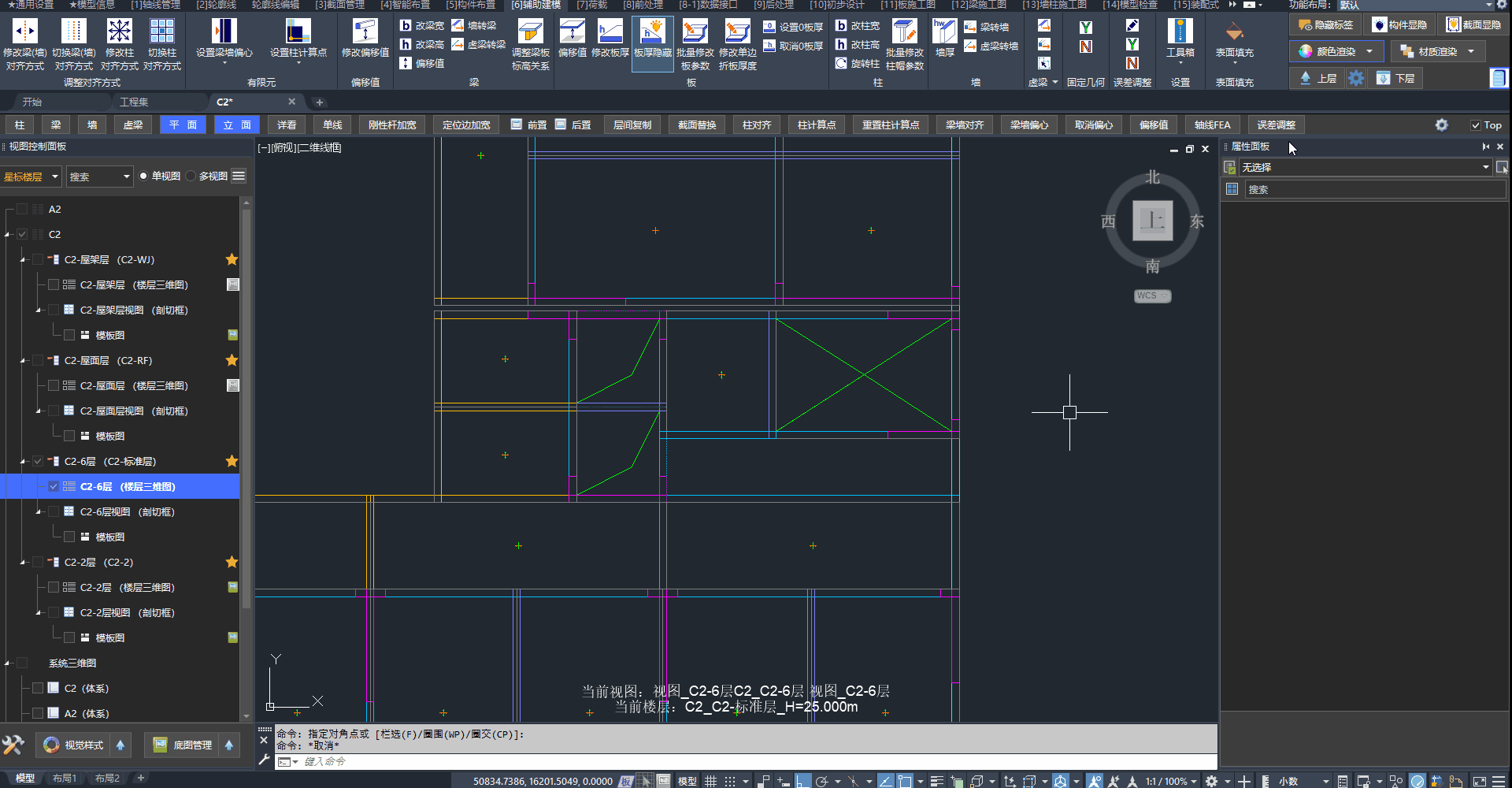

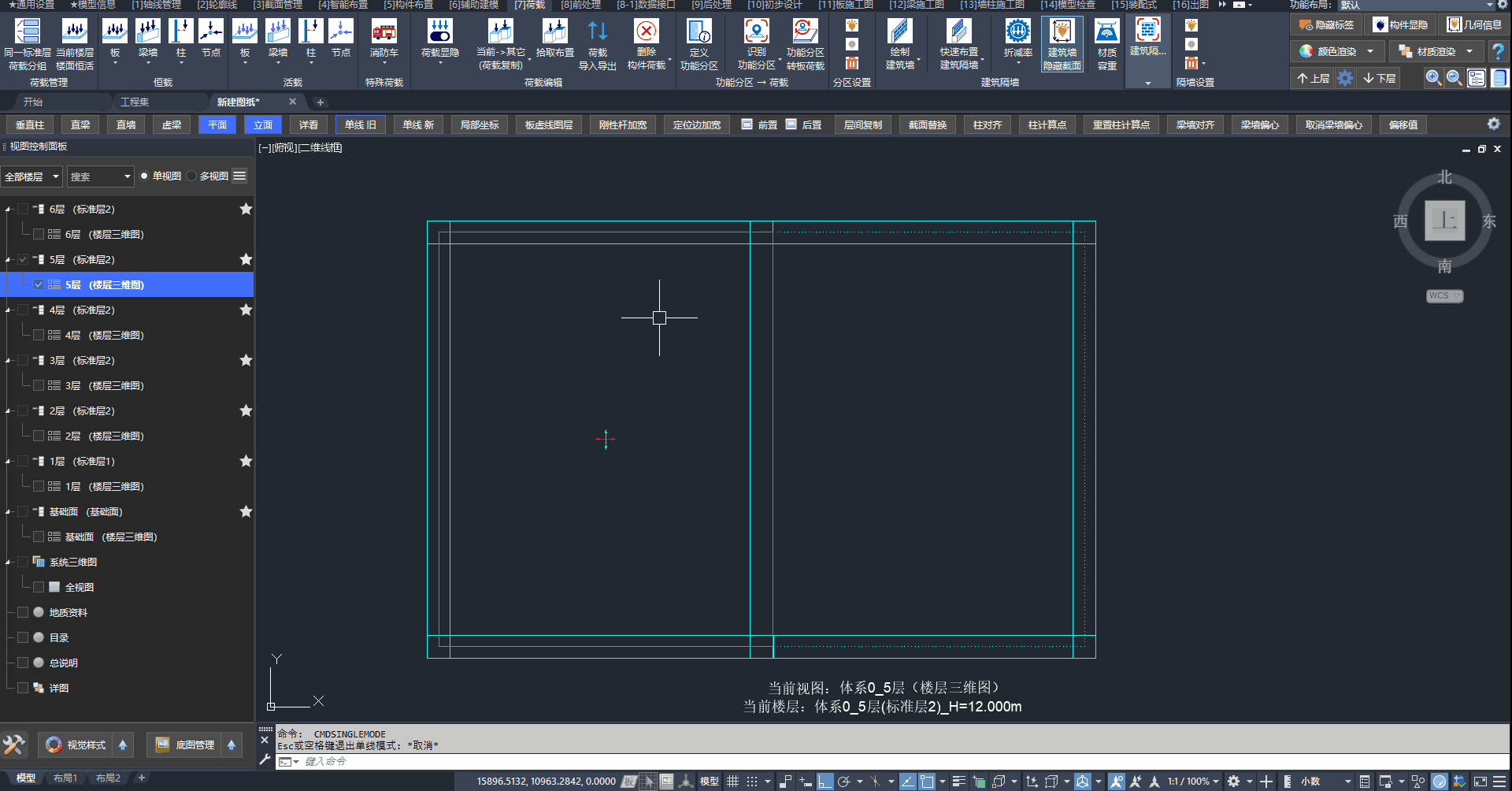

二分法在“排查未生成板”等建模问题的使用方法如下图所示：
10.9、工程重置¶
问：工程重置在哪里？和一键还原有什么区别❓
答：「工程重置」用于重置当前工程中所有图纸的模型数据，不是总信息的「一键还原」。入口：在「模型检查」选项卡 /「刷新」面板中点击「工程重置」按钮。详见：
10.10、同一柱上只可能是两段梁合并¶
问：删除构件时弹出“同一柱上只可能是两段梁合并”，如何处理❓
答：多为存在过短梁段。可按以下步骤处理：
- 根据日志中的坐标定位异常构件，详见 定位异常的构件
- 删除该过短梁段
- 若仍提示相同异常，检查上下层是否也有同类短梁，并在全视图中框选一并删除
更新日期：2026年08月22日
