导出图纸¶

介绍导出 DWG 相关功能，包括图层方案配置、出图图面、导出设置，以及单张/批量导出。

大纲¶

一、概述
二、用户图层
三、导出图层集
四、导出图纸设置
五、出图图面
六、导出图纸

一、概述¶

完整流程：配置用户图层 → 配置导出图层集 → 调整导出设置 → 出图图面 → 单张/批量导出。

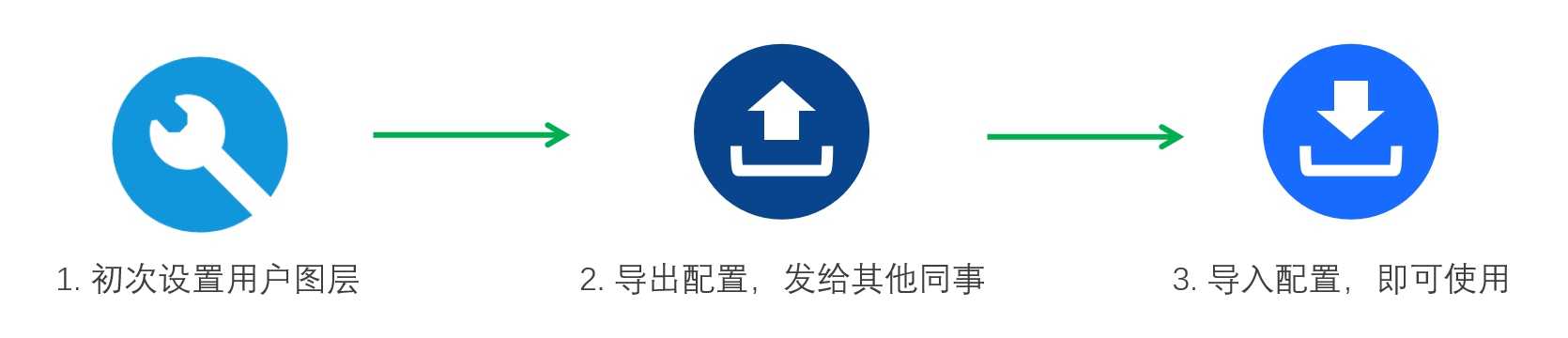

设置用户图层后，可导出配置发给其他同事使用

功能分类¶

模块	主要内容	查阅
用户图层	拾取/导入图层、导出与导入配置	二、用户图层
导出图层集	按方案控制各图层是否导出	三、导出图层集
导出图纸设置	通用、合并导出、用户字体	四、导出图纸设置
出图图面	图框、图名、图纸说明	五、出图图面
导出图纸	单张导出、批量导出	六、导出图纸

关联文档：

第二部分高阶教程 · 图纸管理的最佳实践

名词解释¶

📍 用户图层与导出图层集¶

概念	作用
用户图层	定义小迅图素导出到哪一个 CAD 图层
导出图层集	定义各图层在导出 CAD 时是否导出

两者配合使用：用户图层负责图层名映射，导出图层集负责导出与否。详见三、导出图层集。

二、用户图层¶

设置小迅模型导出 DWG 时的图层映射方案，核心步骤主要包括：

设置导出图层以及从 院内设计标准图.dwg 中获取图层信息
导出设置好的图层配置
团队成员可直接导入，避免重复性工作

2.1、功能界面¶

在「通用设置」选项卡 /「参数配置」面板中点击「用户图层」按钮，打开「用户图层」界面。

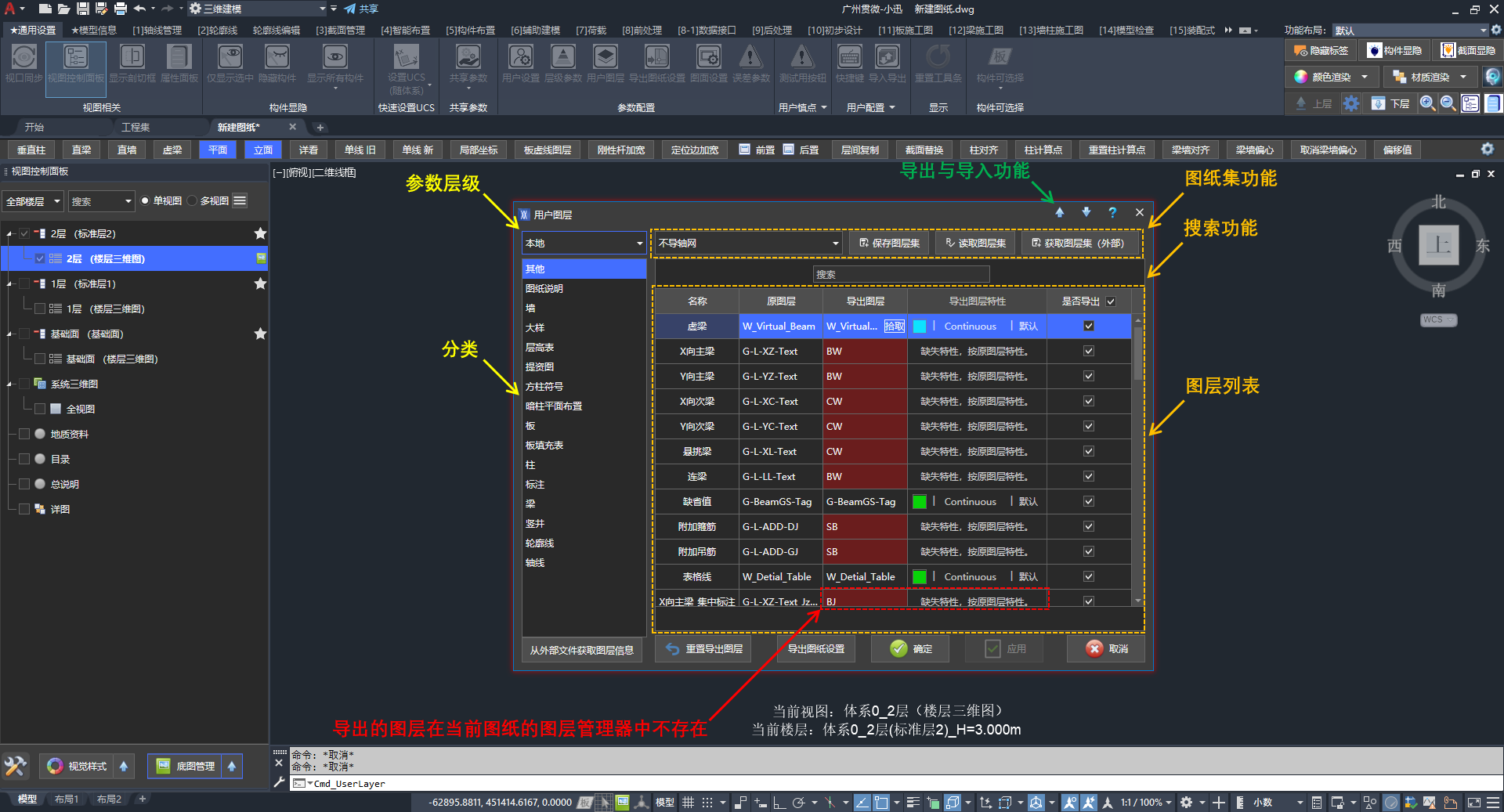

「用户图层」的操作界面

2.2、配置导出图层¶

先从底图拾取设置“导出图层”，再从制图标准图获取图层信息（颜色、线型等）。

🖍️ 操作步骤：

在「通用设置」选项卡 /「参数配置」面板中点击「用户图层」按钮
从底图拾取：按设置导出图层完成导出图层映射
从制图标准图导入：按获取导出图层的图层信息补全图层信息

设置导出图层¶

🖍️ 操作步骤：

将单位的 制图标准图.dwg 作为底图插入“基础面”或“楼层三维图”（不影响建模）
在「通用设置」选项卡 /「参数配置」面板中点击「用户图层」按钮
点击：「拾取」按钮，拾取底图中的图层，快速设置“导出图层”
确定：完成设置

设置导出图层的操作步骤

获取导出图层的图层信息¶

🖍️ 操作步骤：

在「通用设置」选项卡 /「参数配置」面板中点击「用户图层」按钮
在「用户图层」界面中点击「从外部文件获取图层信息」按钮
选择：单位的 制图标准图.dwg
确定：所选 DWG 中的图层信息全部导入当前设计图纸
若提示“图层不存在”，则需打开图层管理器 layer 中检查

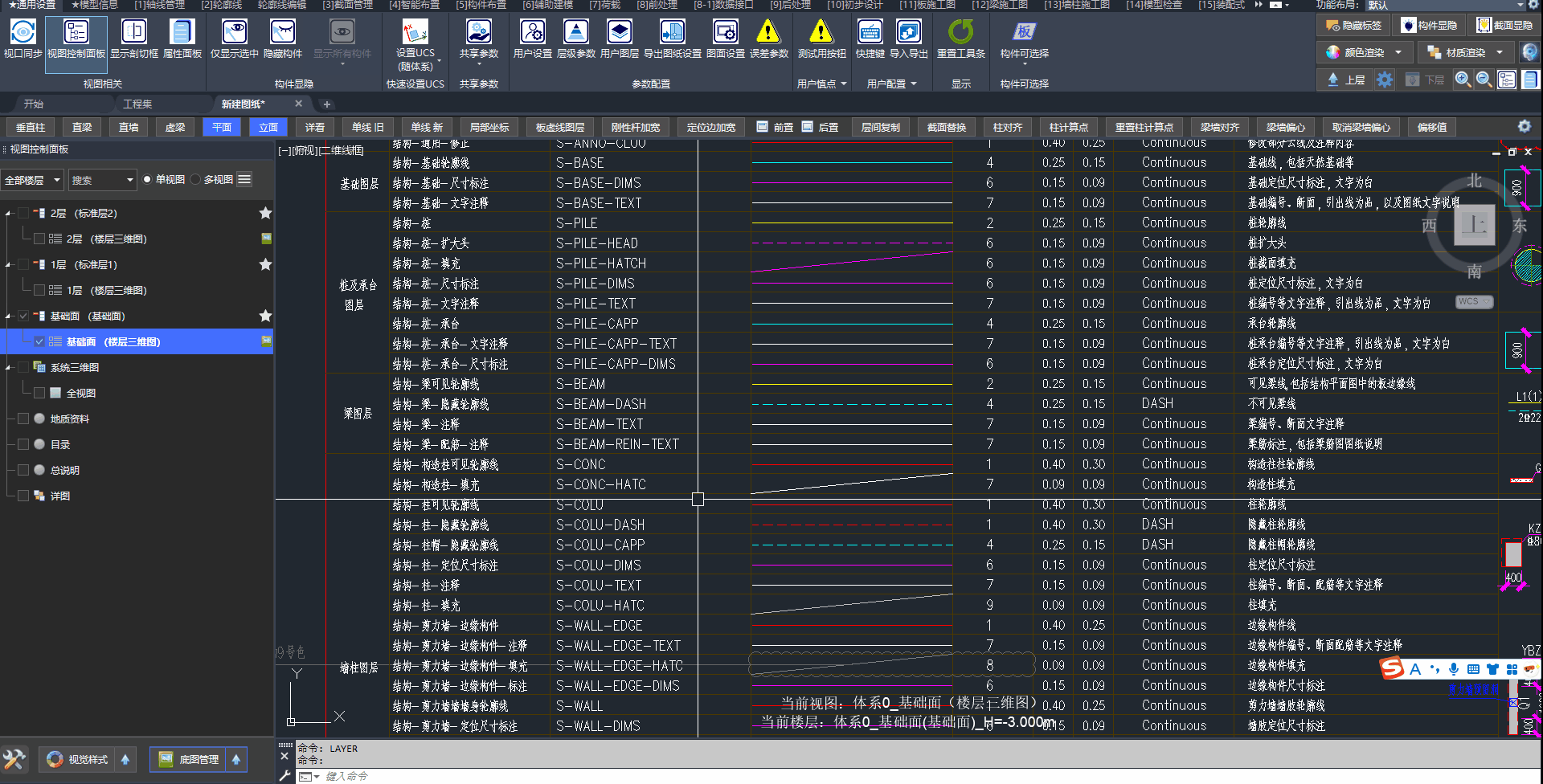

从外部文件获取图层信息的操作步骤

关联 Q&A：

导出图层不存在时的提示

2.3、导出用户图层设置¶

可将设置好的用户图层数据导出，发给其他同事使用。

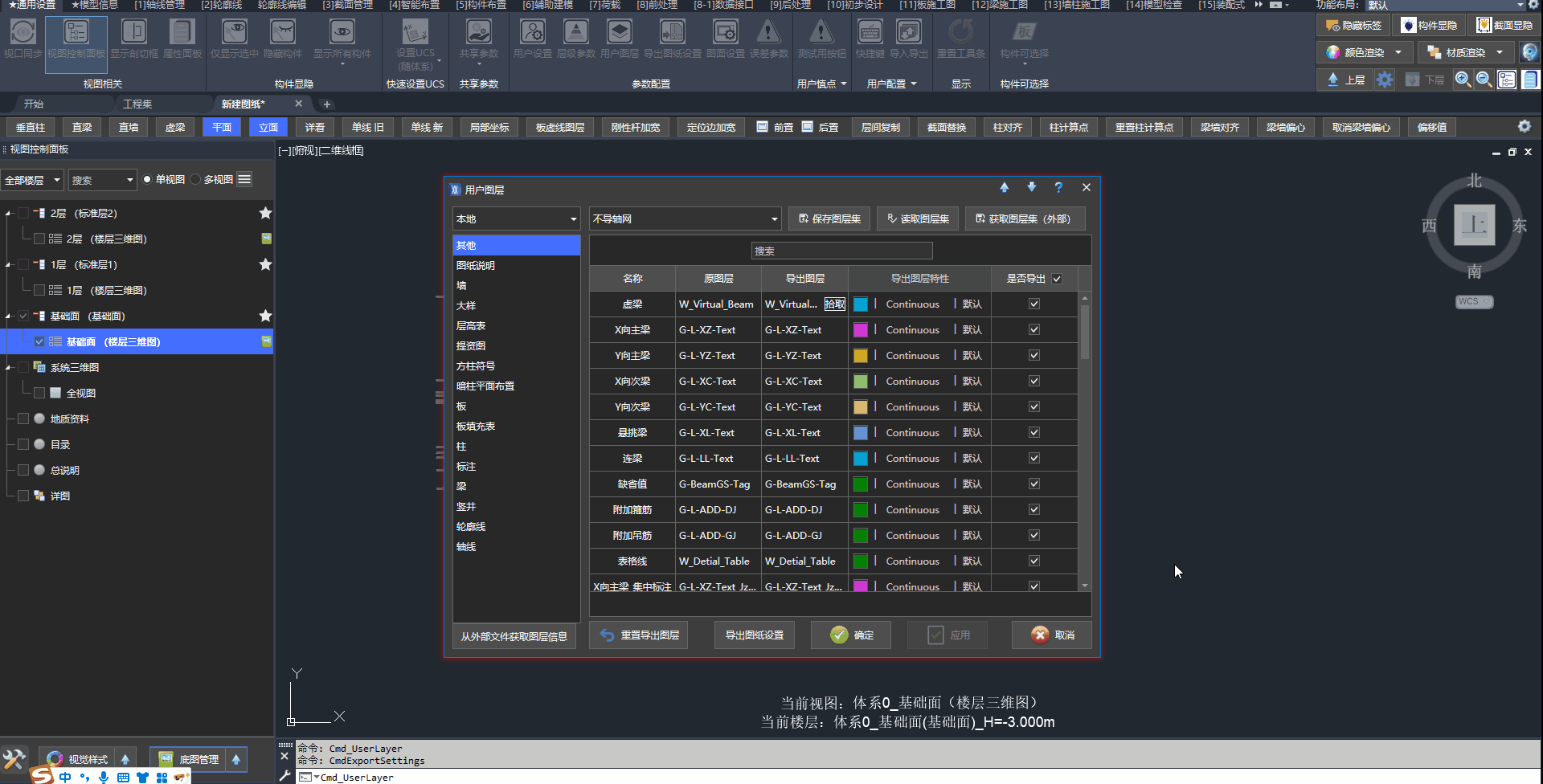

导出用户图层设置的操作步骤

2.4、导入用户图层设置¶

其他同事可直接导入图层设置，避免重复的设置操作。

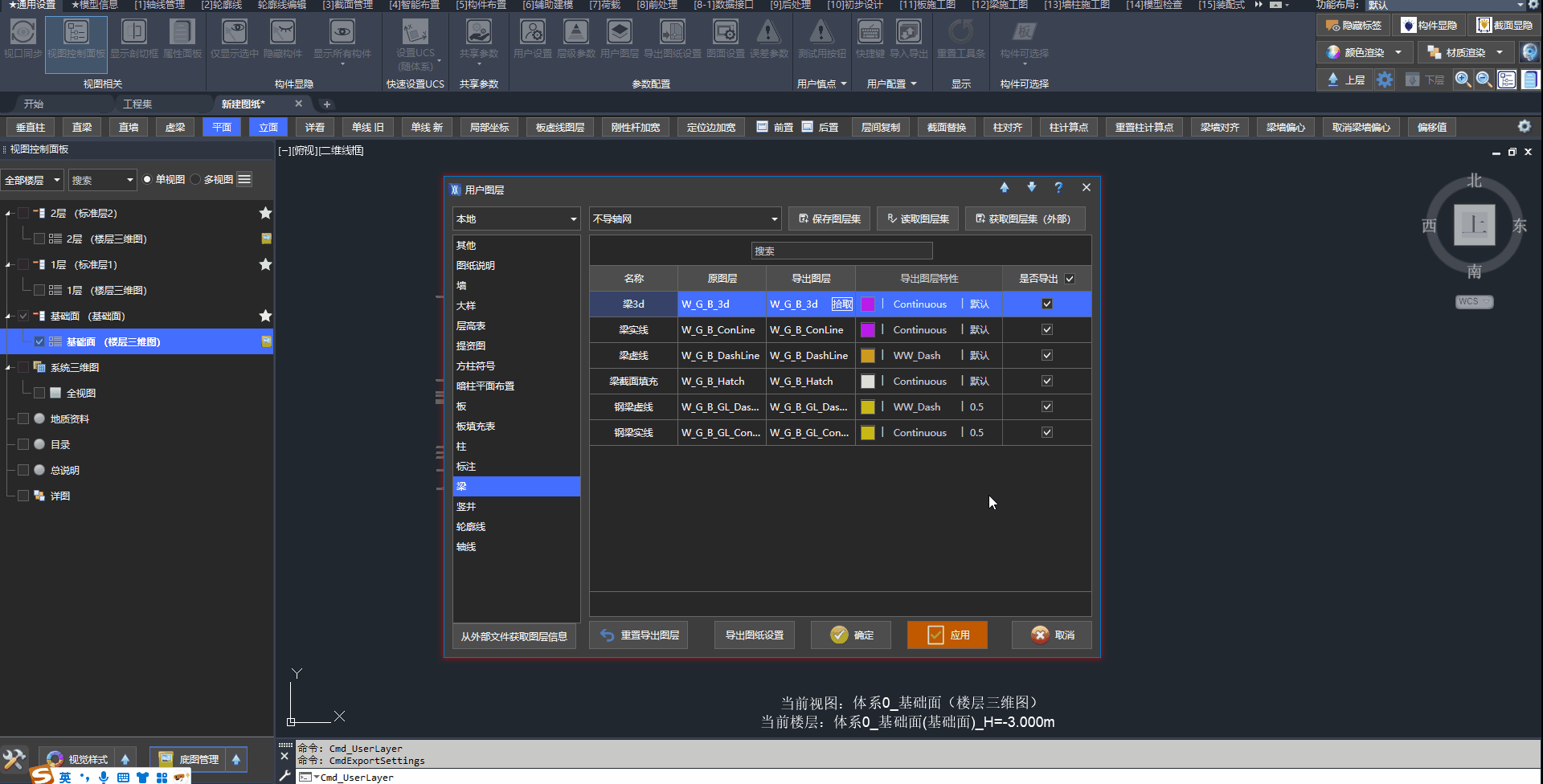

导入用户图层设置的操作步骤

三、导出图层集¶

分图层导出 CAD 图纸 · 视频讲解

导出图层集（亦称「图层集」）用于按方案控制各图层在导出 DWG 时是否导出。贴合线上协同系统要求，可按不同用途（如结构布置、板配筋、梁配筋等）预设多套导出方案，省去反复替换、删改 CAD 图层的时间。

📢 特别说明：

小迅默认绝大部分图层名相互独立，因此每个图层可单独设置不同的导出状态
用户图层可将多个小迅图层映射为同一 CAD 导出图层名，此时同一导出图层名对应的各图层导出状态须保持一致，否则会出现导出状态冲突

3.1、功能界面¶

在「用户图层」界面中配置导出图层集。

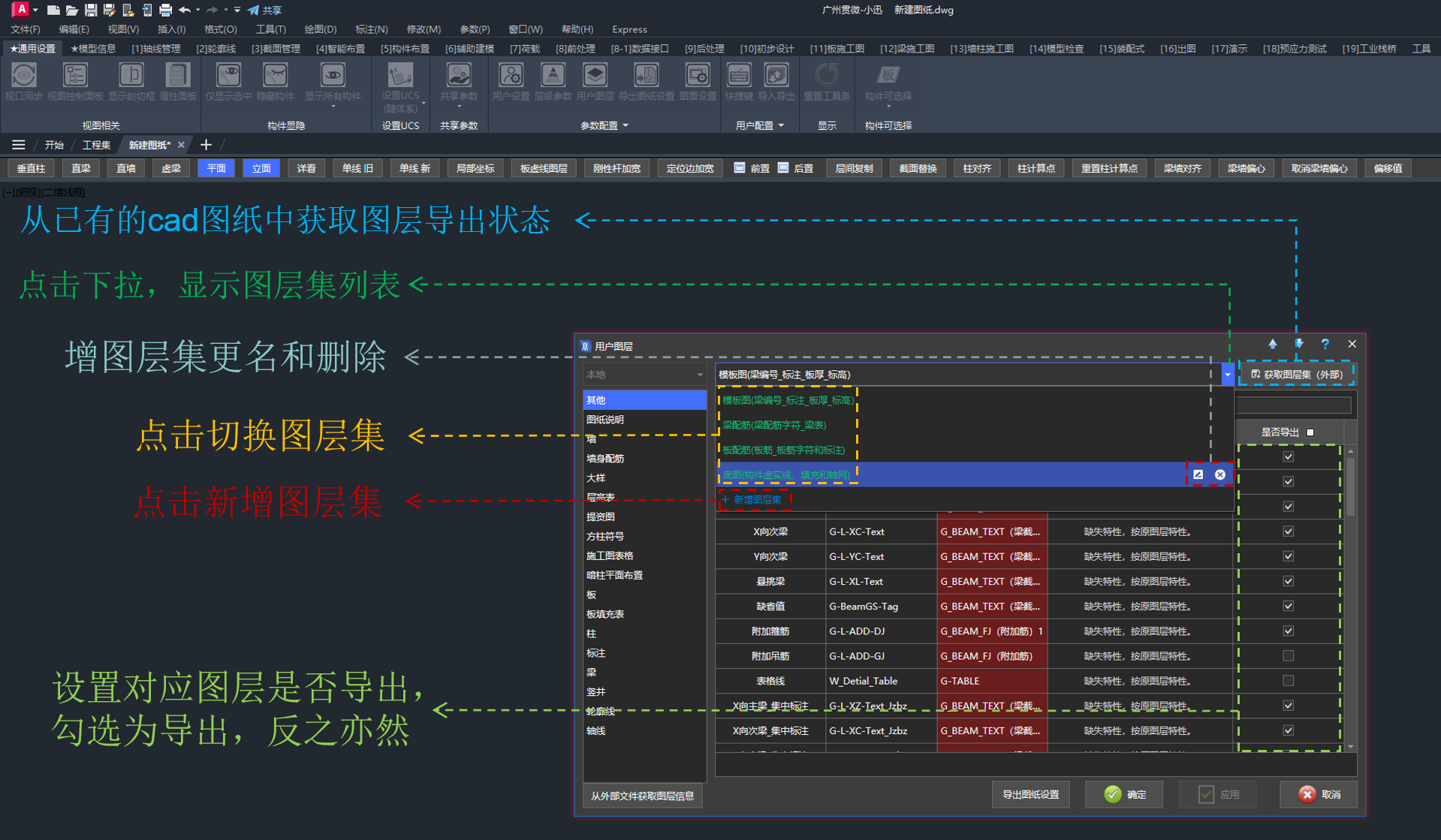

「用户图层」界面；切换至「分图层导出」选项卡后，可设置各图层的导出状态并管理图层集

3.2、新建/编辑图层集¶

🖍️ 操作步骤：

打开「用户图层」 → 点击下拉「图层集」 → 点击「新增图层集」
点击下拉「图层集」 → 点击相应图层集，如模板图(梁编号、标注、板厚_标高)
设定当前方案下该图层是否参与导出：勾选/取消导出开关
保存：点击「确定」或「应用」

📢 特别说明：

小迅内置了多套图层集，分别对应不同视图类型，如有必要可修改或再增加

内置的图层集方案：

图层集名称	导出图层
结构布置	梁编号、梁截面、梁标高、板截面、板标高、定位标注
板配筋	板钢筋相关图层
梁配筋	梁配筋相关图层
结构底图	无任何标签、定位的模板图图层
全导出	所有图层均参与导出

3.3、从外部图纸获取图层导出状态¶

图层集中图层较多，用户可逐项设置导出状态，也可以通过已经编辑好的图纸获取图层导出状态。

🖍️ 操作步骤：

在「用户图层」→ 点击下拉「图层集」→ 图层集列表选择目标方案
点击「获取图层集(外部)」，在弹出窗口里选中已编辑好的cad图纸
点击「应用」或「确定」

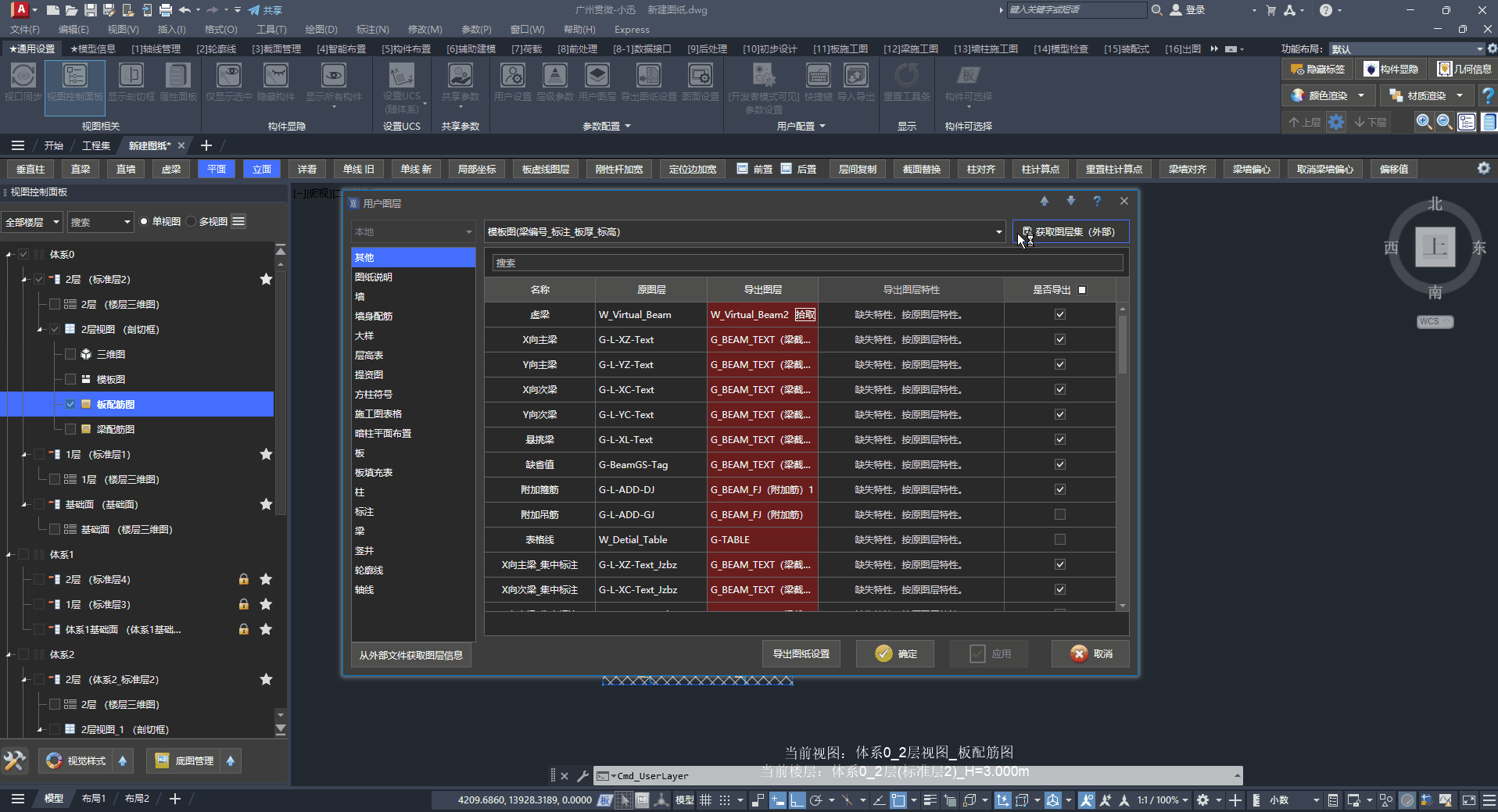

点击「获取图层集(外部)」，选择已编辑好的 CAD 图纸（仅保留需要的图层对应图素）

3.4、导出与导入图层集配置¶

可将图层集配置导出为文件，供团队其他成员或同单位其他工程导入使用。

🖍️ 操作步骤参考 2.3、导出用户图层设置、2.4、导入用户图层设置

3.5、导出图纸时使用图层集¶

对不同的视图类型设置相应的图层集。

🖍️ 操作步骤：在「通用设置」选项卡 → 「参数配置」栏 → 打开「导出图纸设置」→ 切换「分图层导出」→ 为不同视图类型设置合适的「图层集」

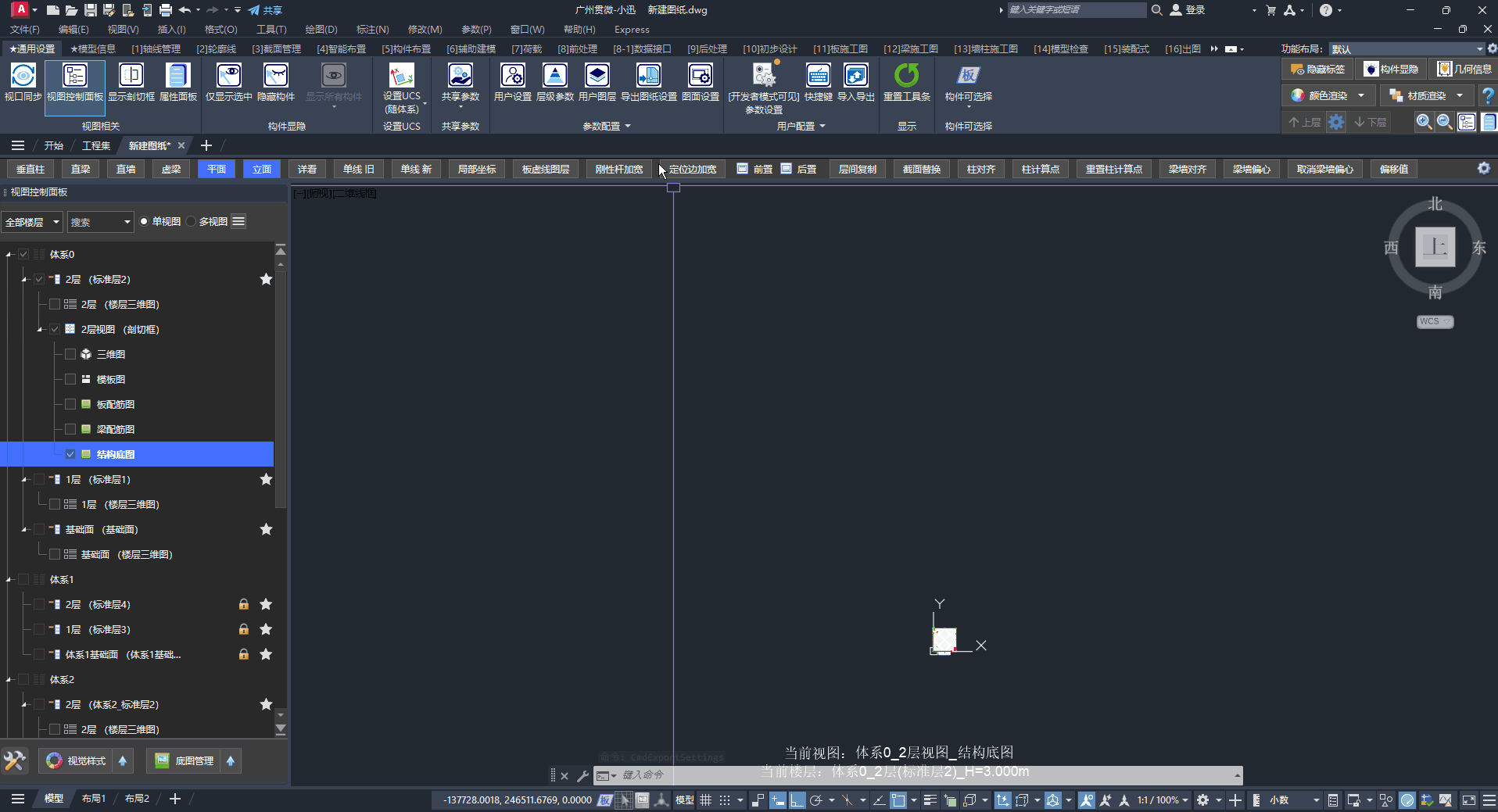

在「导出图纸设置」的「分图层导出」中，为不同视图类型指定图层集

导出 DWG 前，请确认对应的图层集符合本次出图需求

若导出结果缺少预期图素，可先切换为「全导出」图层集试导出，对照缺失图素所在的导出图层名，再回到「用户图层」中搜索并调整对应图层的导出状态

关联 Q&A：

四、导出图纸设置¶

从“视图控制面板”打开「导出图纸设置」，调整版本、排列与字体等选项。

4.1、功能界面¶

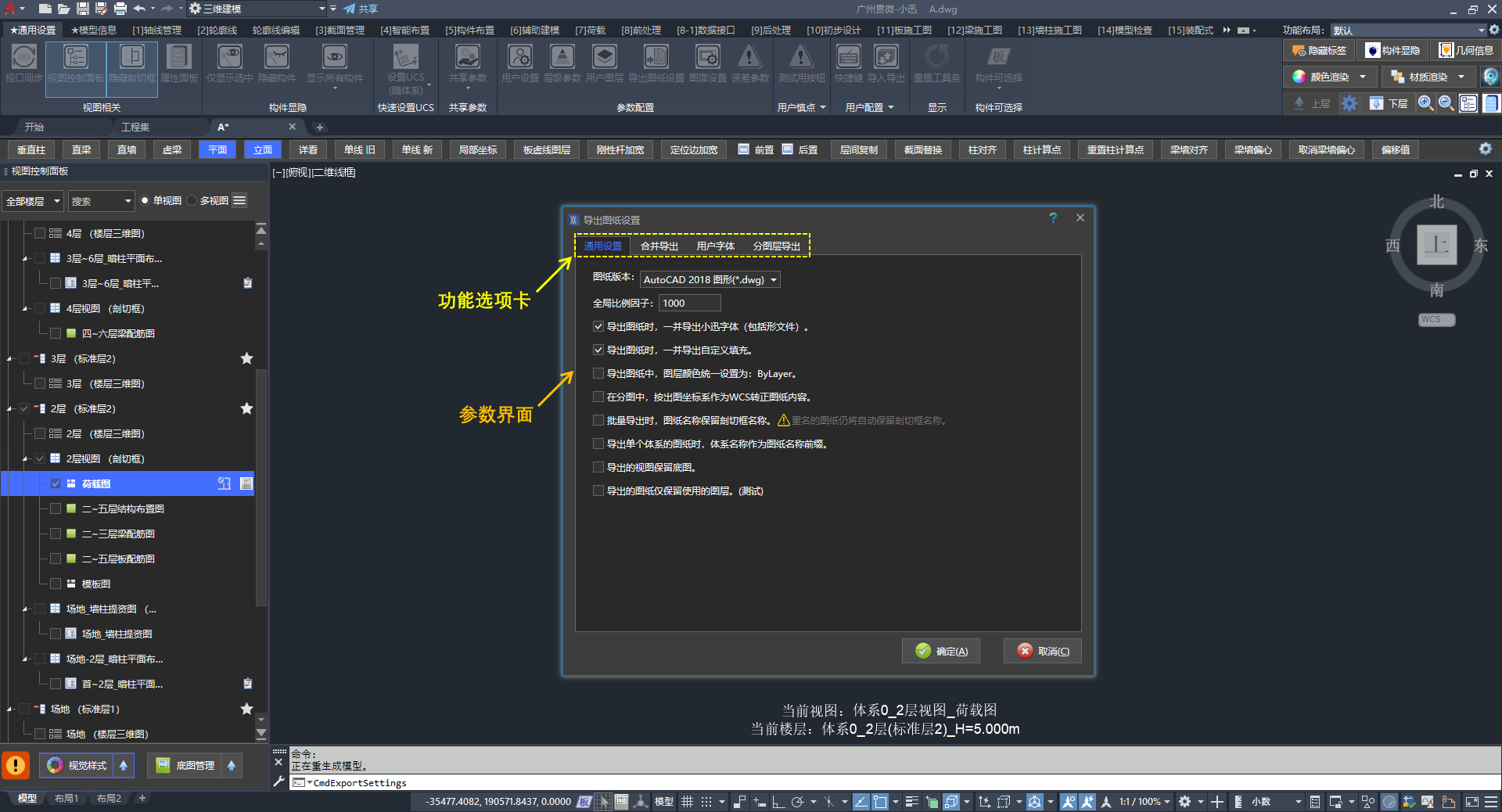

「导出图纸设置」的操作界面

4.2、通用设置¶

配置导出 DWG 的版本、比例及常用选项。

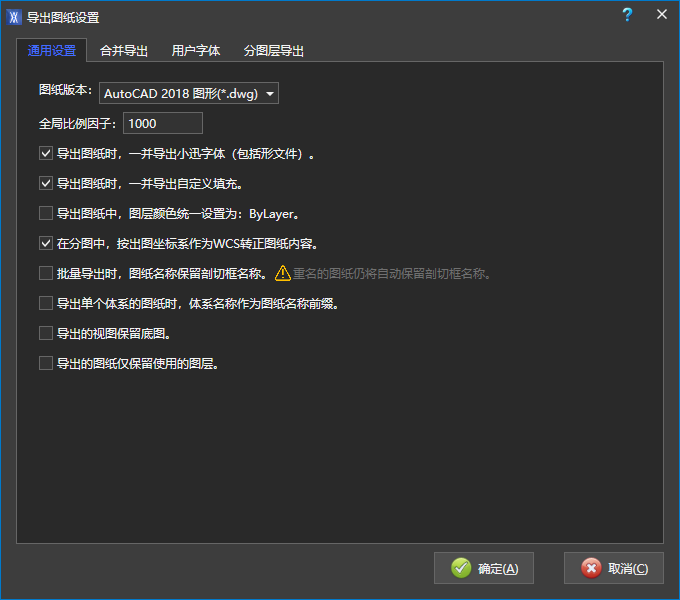

“导出图纸设置”对话框中的“通用设置”选项卡

选项	说明	备注
图纸版本	导出 DWG 的 AutoCAD 版本	默认 AutoCAD 2018
全局比例因子	导出图纸的全局比例	默认 `1000`（即 1:1000）
导出小迅字体	一并导出小迅字体（含形文件）	建议勾选，避免字体显示异常
导出自定义填充	一并导出自定义填充图案	建议勾选，避免填充显示异常
图层颜色 ByLayer	导出时图层颜色统一设为 ByLayer	取消勾选则与视觉样式颜色一致
按出图坐标系转正	分图中按“出图坐标系”作为 WCS 转正图纸内容	默认勾选
批量导出保留剖切框名	批量导出时图纸名称是否保留剖切框名称	重名图纸仍将自动保留剖切框名称
体系名称作前缀	导出单个体系图纸时，体系名称作为图纸名前缀	—
保留底图	导出的视图是否保留底图	—
仅保留使用图层	导出的图纸仅保留实际使用的图层	可减少 DWG 中的图层数据

关联 Q&A：

4.3、合并导出¶

配合批量导出使用：在「批量导出」界面勾选「合并导出」后，在此设置图纸排列方式与间距。

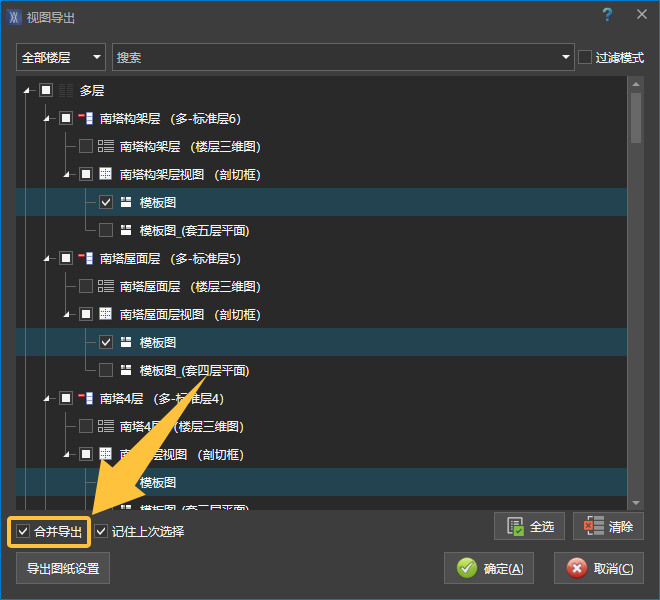

「批量导出」界面中勾选「合并导出」

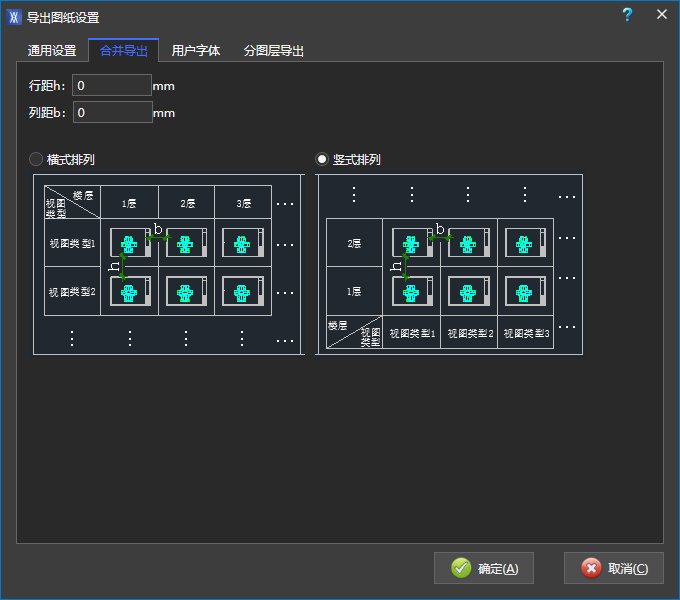

“导出图纸设置”对话框中的“合并导出”选项卡

选项	说明	备注
行距 h	合并导出时相邻行之间的间距	单位 mm，默认 `0`
列距 b	合并导出时相邻列之间的间距	单位 mm，默认 `0`
横式排列	楼层为列、视图类型为行	同一视图类型横向排列不同楼层
竖式排列	楼层为行、视图类型为列	默认选项；同一楼层纵向排列不同视图类型

4.4、用户字体¶

设置导出 DWG 时钢筋等级符号的文字样式和字符映射。

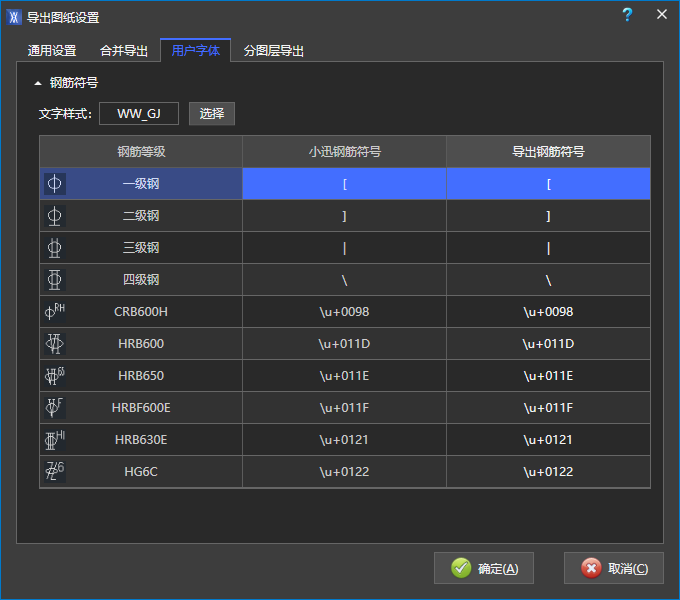

“导出图纸设置”对话框中的“用户字体”选项卡

钢筋等级	小迅钢筋符号	导出钢筋符号
一级钢	`[`	`[`
二级钢	`]`	`]`
三级钢	`\\|`	`\\|`
四级钢	`\`	`\`
CRB600H	`\u+0098`	`\u+0098`
HRB600	`\u+011D`	`\u+011D`
HRB650	`\u+011E`	`\u+011E`
HRBF600E	`\u+011F`	`\u+011F`
HRB630E	`\u+0121`	`\u+0121`
HG6C	`\u+0122`	`\u+0122`
