底图管理

从“拆图”到“底图管理”的相关功能

大纲


一、前言

「底图管理」用于将建筑平面底图加载到“视图”,并在建模前完成对齐与调整。

1.1、名词解释

📍 拆图

从整栋建筑 .dwg 中框选并导出单层平面,供后续建模使用。

📍 建筑底图

建筑底图简称“底图”,亦称“衬图”。

加载到“视图”中的建筑平面参考图,通常由“拆图”得到的 .dwg 文件。

📍 参考文件

存放底图等外部 .dwg 的工程目录。

推荐的操作步骤是添加底图前先将文件加入“参考文件”。

1.2、操作界面

点击「视图控制面板」底部的「底图管理」按钮,打开“底图管理”面板。

底图管理的界面

底图管理界面的简要说明

底图管理的简要说明:

  • 左列为已添加“底图”列表
  • 右列为“视图”列表
  • 底部提供「添加底图」、「移除底图」及排序等操作。

二、拆图

快速拆解出建模所需的单层平面图。

🖍️ 操作步骤:

  1. 打开:在小迅中,打开 (Ctrl+N) 建筑图原文件
  2. 点击:「拆图」按钮
  3. 选择:框选所需图形,所选图形会导出成为单独一份 .dwg 文件
  4. 选择:选择基点,即生成的 .dwg 文件的原点
  5. 命名:图中拾取图名或按空格键进入编辑图名窗口
  6. 确定:确定后完成拆图
  7. 检查:每次拆图后,都打开确认一下拆出去的图纸是否包含了完整信息

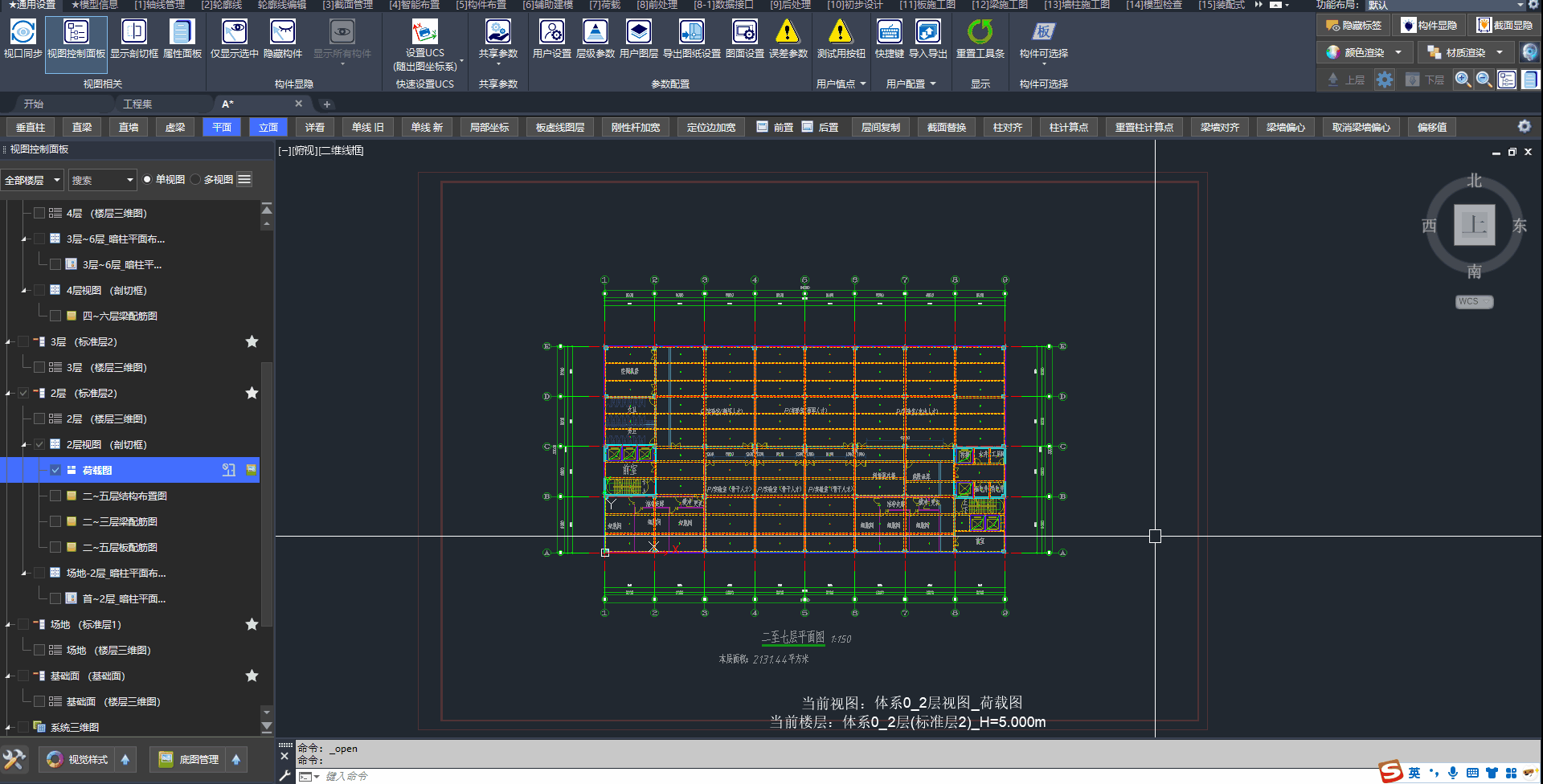

拆图

拆图的操作步骤

👇请点击观看【小迅操作视频(3)-- 建模前的准备工作】

摘要:讲解“拆图”功能以及如何在“视图”中添加“建筑底图”。

三、添加底图

🖍️ 操作步骤:

  1. 准备:使用 拆图 功能,添加到 参考文件
  2. 点击:「底图管理」按钮(位于「视图控制面板」底部)
  3. 点击:「添加底图」按钮(默认路径会指向“参考文件”)
  4. 添加:选择拆好的建筑底图,完成添加
  5. 加载:选择左侧列表中的“底图”,并在右侧列表中勾选需要加载的“视图”

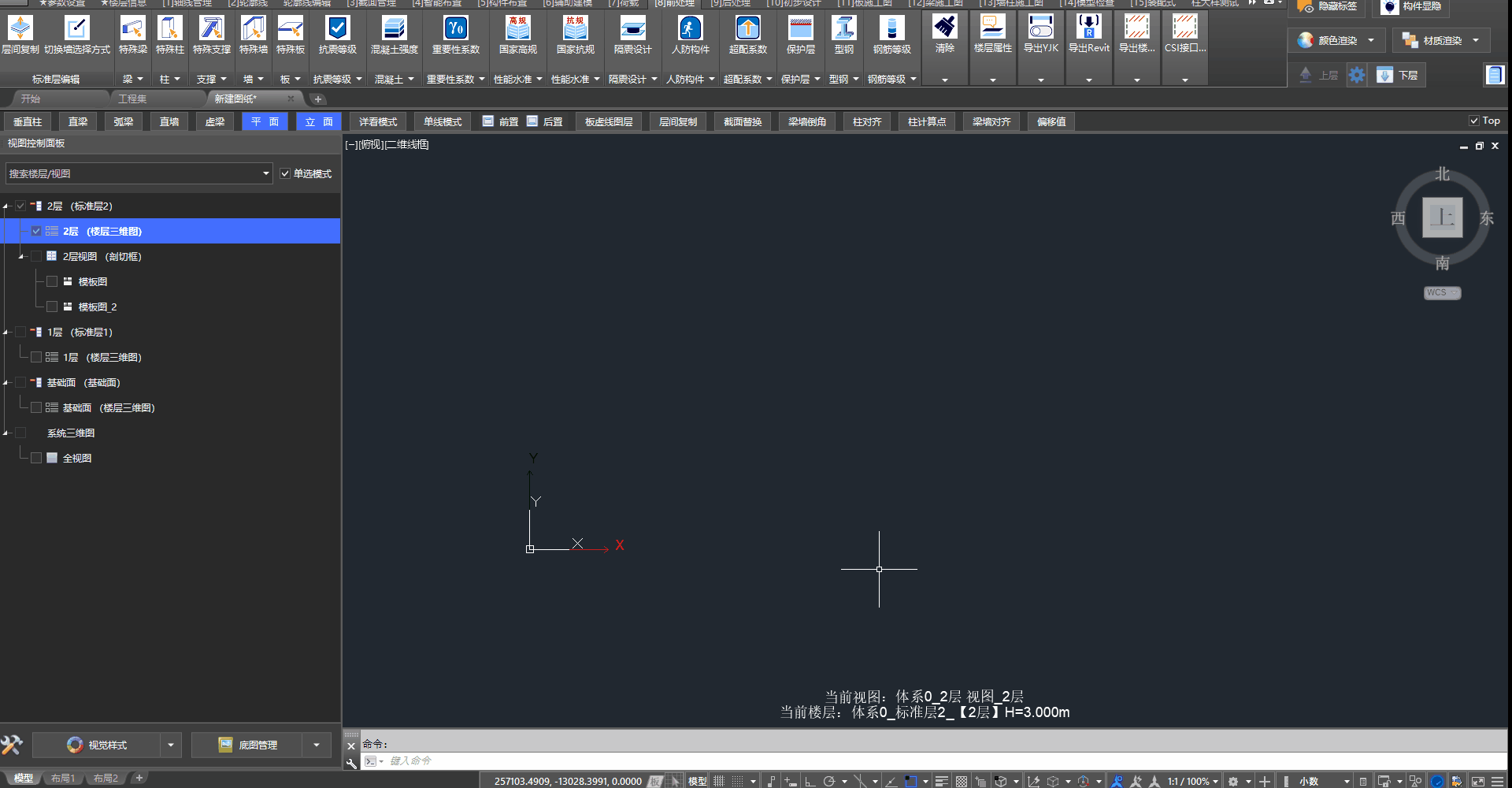

添加建筑底图

添加“建筑底图”并加载到“视图”的操作步骤

四、管理底图

4.1、底图显隐与编辑状态

用户可控制“底图”在“视图”中的显隐与编辑状态。

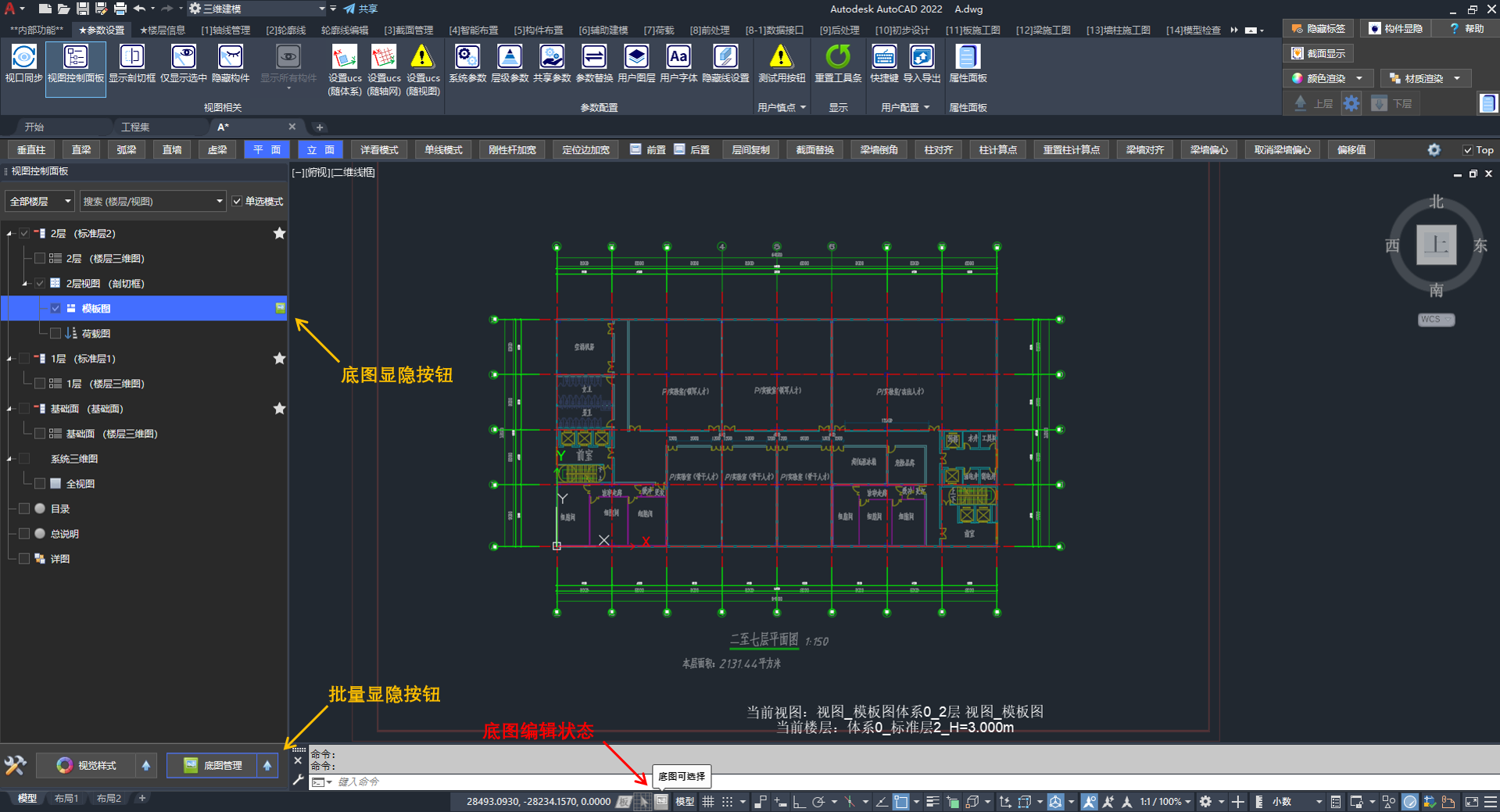

与底图相关的按钮

在「视图控制面板」中,可单独或批量切换底图显隐,状态栏还可控制底图是否可选择。

关联 Q&A:

4.2、移动底图

用户可对已添加的“建筑底图”进行移动 MOVE 操作。

建议将“轴网关键点”或“建筑平面关键点”(例如:“核心筒”)与“体系原点”关联。

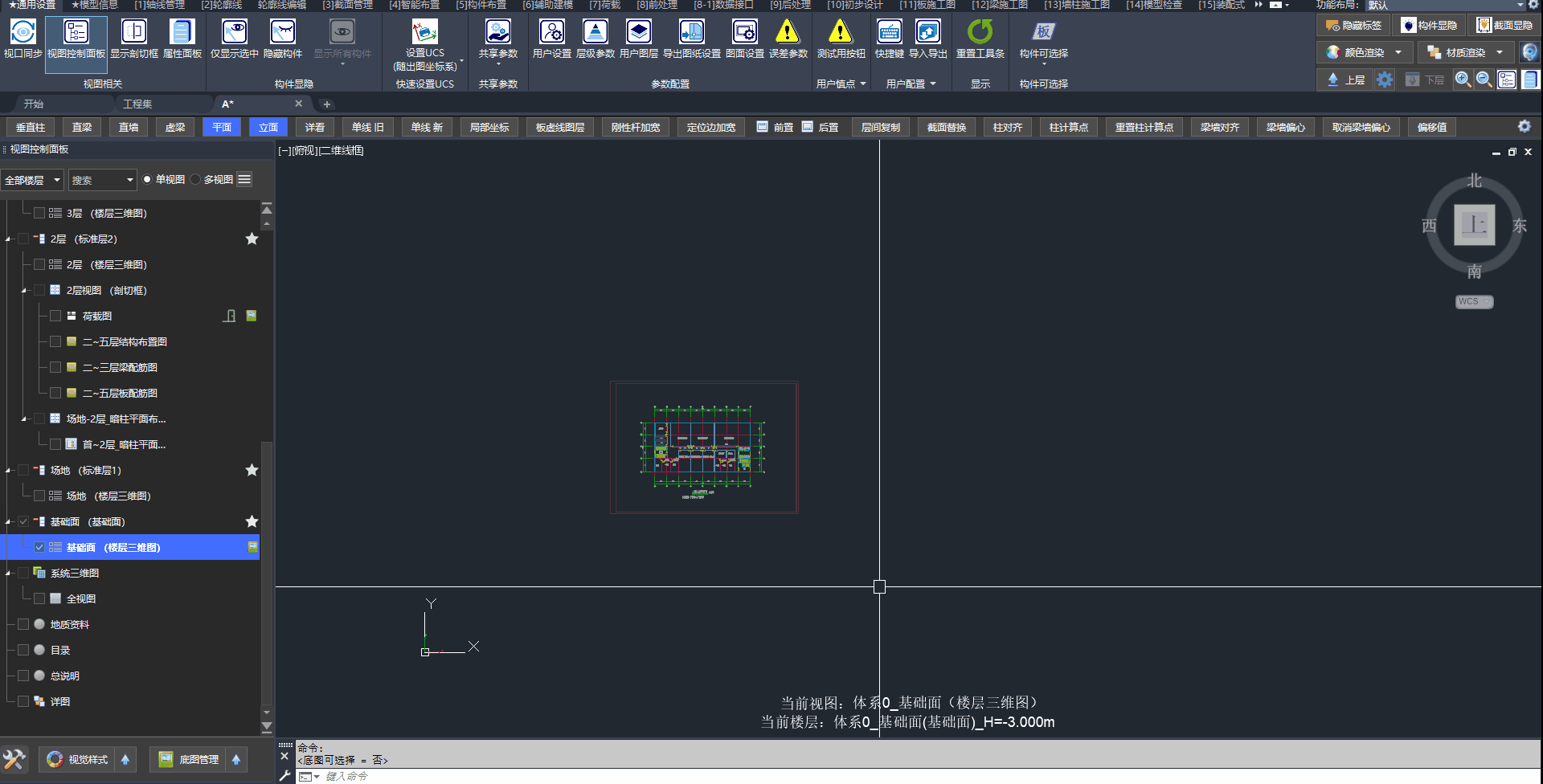

移动底图

移动“底图”:1 轴与 A 轴交点至“体系原点”

4.3、旋转底图

当建筑底图不是正交时,用户可对已添加的“建筑底图”进行旋转 ROTATE 操作。

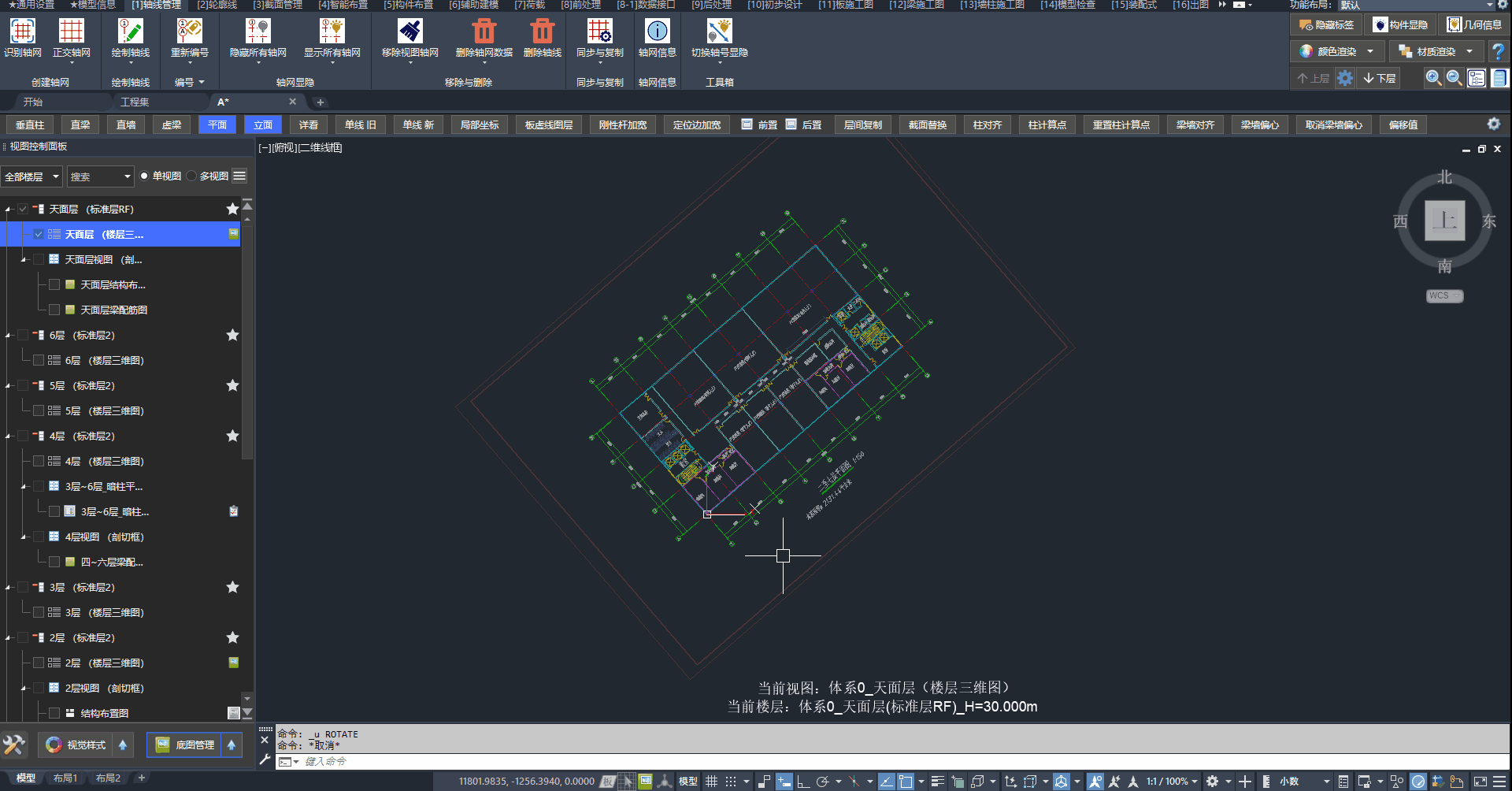

旋转底图

旋转“底图”:将“底图”的 A 轴旋转至与“体系 X 轴”平行

4.4、移除底图

用户可将不需要的“底图”从管理列表中移除。

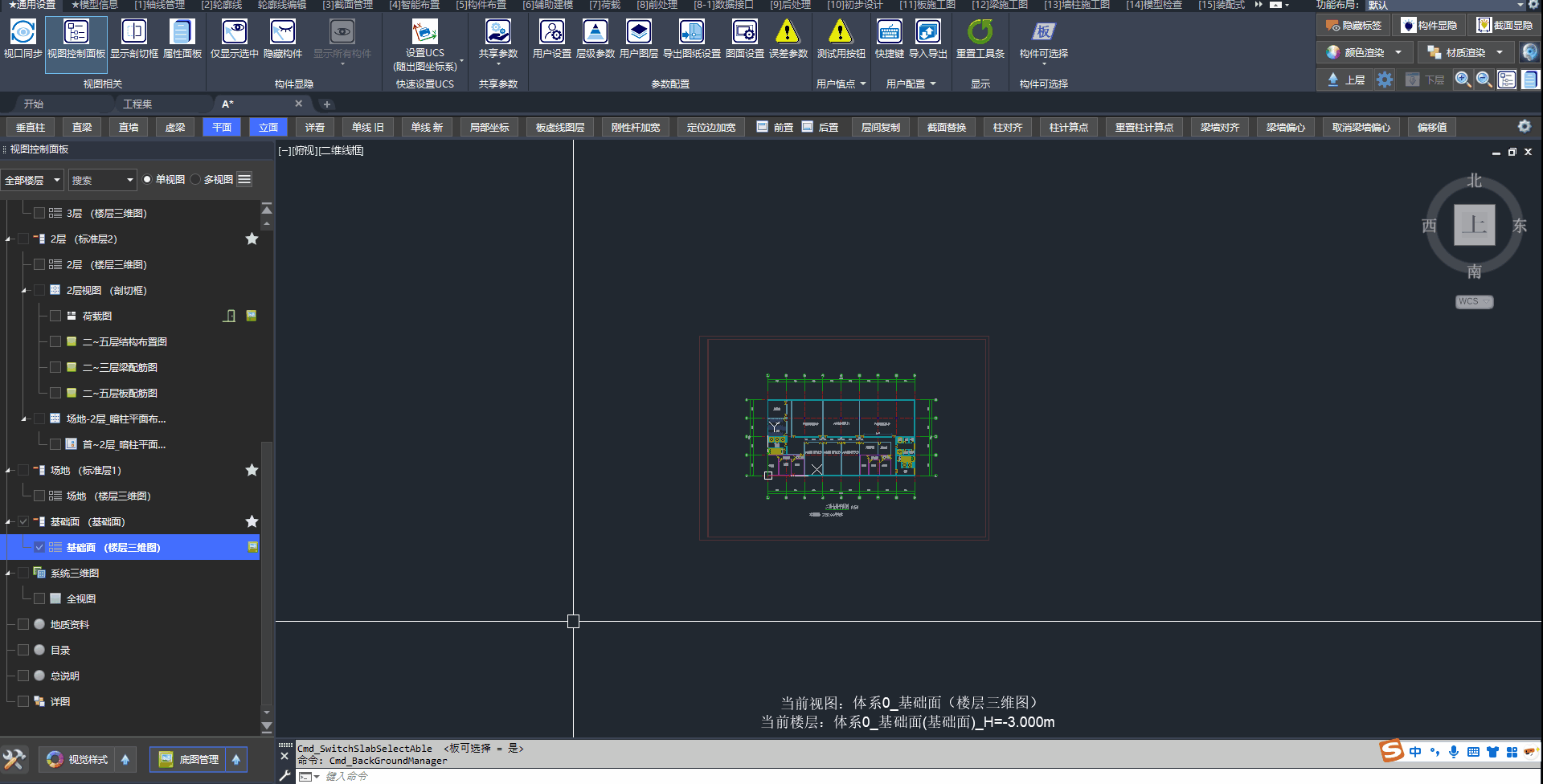

移除底图

移除“底图”的操作步骤


更新日期:2026年07月06日
