模型信息¶
介绍与计算软件双向互通的楼层表、标准层荷载等模型信息。
大纲¶
- 一、概述
- 信息分类
- 二、楼层信息
- 2.1、使用场景
- 2.2、在小迅中设置
- 2.3、在计算软件中设置
- 三、标准层信息
- 3.1、参数说明
- 3.2、与标准层拆分的关系
- 四、计算软件界面对照
- 4.1、楼层信息主界面
- 4.2、楼层信息子页签
- 4.3、标准层信息界面
一、概述¶
在「模型信息」选项卡中提供 楼层信息 与 标准层信息 两个功能。
信息分类¶
| 信息类型 | 主要内容 | 查阅 |
|---|---|---|
| 楼层信息 | 材料标号、抗震等级、配筋属性等 | 二、楼层信息 |
| 标准层信息 | 标准层板厚、楼面恒载与活载 | 三、标准层信息 |
计算软件中的界面对照见 四、计算软件界面对照。
二、楼层信息¶
楼层信息是小迅与计算软件双向互通的数据。
2.1、使用场景¶

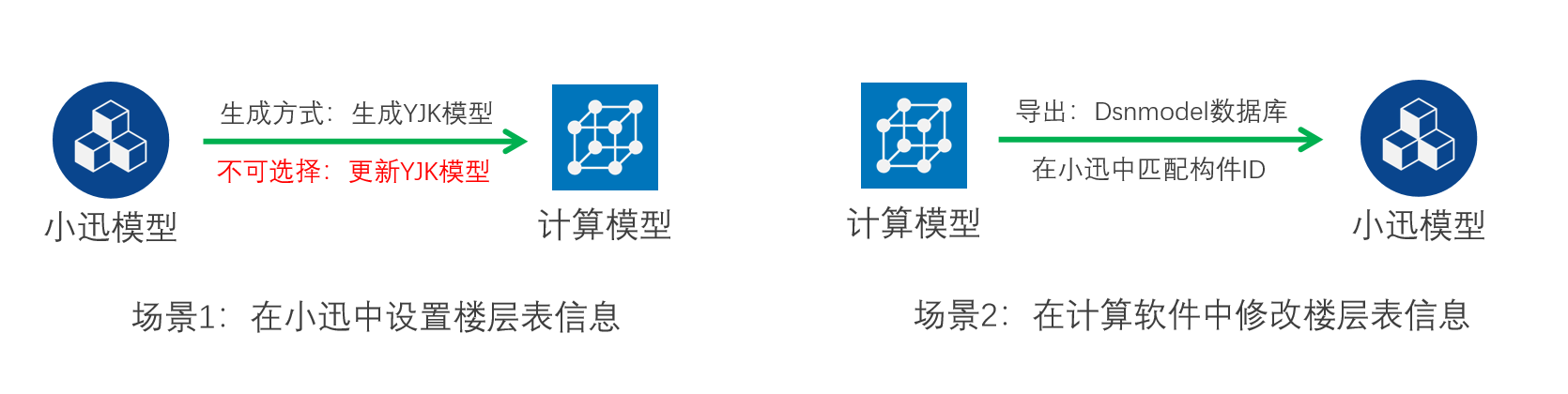

主要的使用场景如下图所示：
📢 特别说明：
无论在哪个模型修改，均支持楼层信息的同步刷新。
但为了避免误操作，我们建议：所有修改均在小迅模型中进行。
2.2、在小迅中设置¶
修改楼层信息¶
楼层表支持多行数据的批量修改。
🖍️ 操作步骤：
- 选择：按Shift多选表格内容
- 修改：直接修改并确定

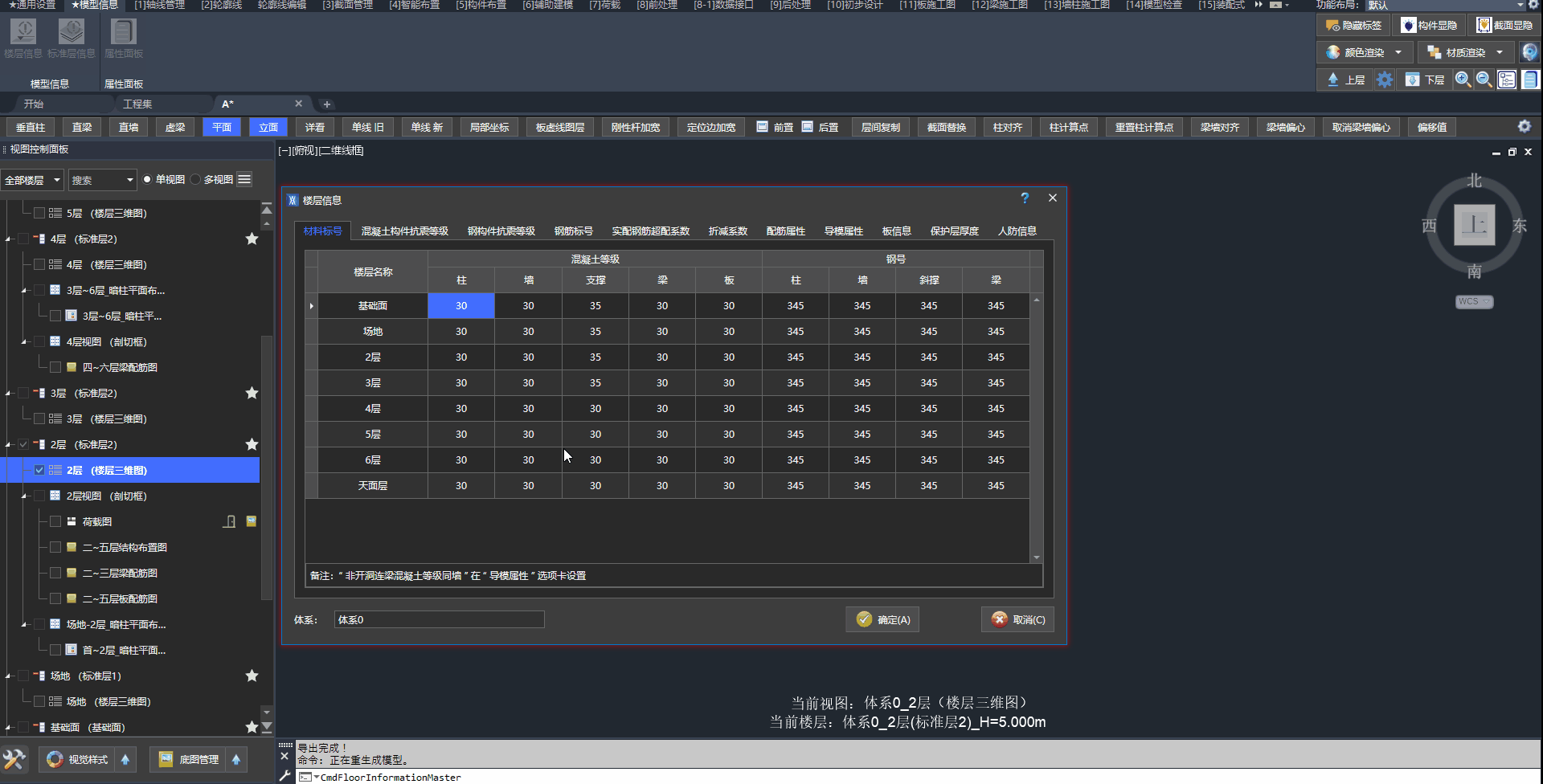

批量修改楼层信息的操作步骤
导出模型的生成方式¶
若用户对楼层信息有修改，导模时必须采用"生成YJK模型"和"API更新YJK模型"：
| 计算模型的生成方式 | 生成YJK模型 | API更新YJK模型 | 句柄更新YJK模型 | 仅生成数据库 |
|---|---|---|---|---|
| 楼层信息 | ✔️更新楼层信息 | ✔️更新楼层信息 | ❌不更新楼层信息 | ❌不更新楼层信息 |
关联 Q&A：
2.3、在计算软件中设置¶
导出数据库¶
计算模型的楼层信息储存在dsnModel数据库中。
请务必保证数据库的正确导出，👉点击查看手动导出的方式
匹配小迅模型¶
在操作匹配构件ID后，即完成了小迅模型楼层表信息的更新。
不同匹配方式对应的结果不同：
| 匹配方式 | 匹配结果 |
|---|---|
| 全工程匹配ID | 更新所有标准层的楼层表信息 |
| 当前图纸匹配ID | 仅更新当前图纸对应有编辑权限的标准层的楼层表信息 |
| 当前视图匹配ID | 仅更新当前视图构件对应有编辑权限的标准层的楼层表信息 |
三、标准层信息¶
标准层信息用于设置各标准层的板厚与楼面荷载，导模时写入计算模型。
3.1、参数说明¶
| 参数 | 说明 |
|---|---|
| 标准层 | 标准层名称 |
| 板厚(mm) | 楼板厚度 |
| 楼面均布恒载(kN/mm²) | 楼面恒载 |
| 楼面均布活载(kN/mm²) | 楼面活载 |
操作界面见 4.3、标准层信息界面。
3.2、与标准层拆分的关系¶
📢 特别说明：
同一标准层内存在不同的荷载分组、特殊指定分组时，导模将自动进行标准层拆分。
四、计算软件界面对照¶
下列截图为计算软件中的对应界面，供查阅字段位置。
4.1、楼层信息主界面¶

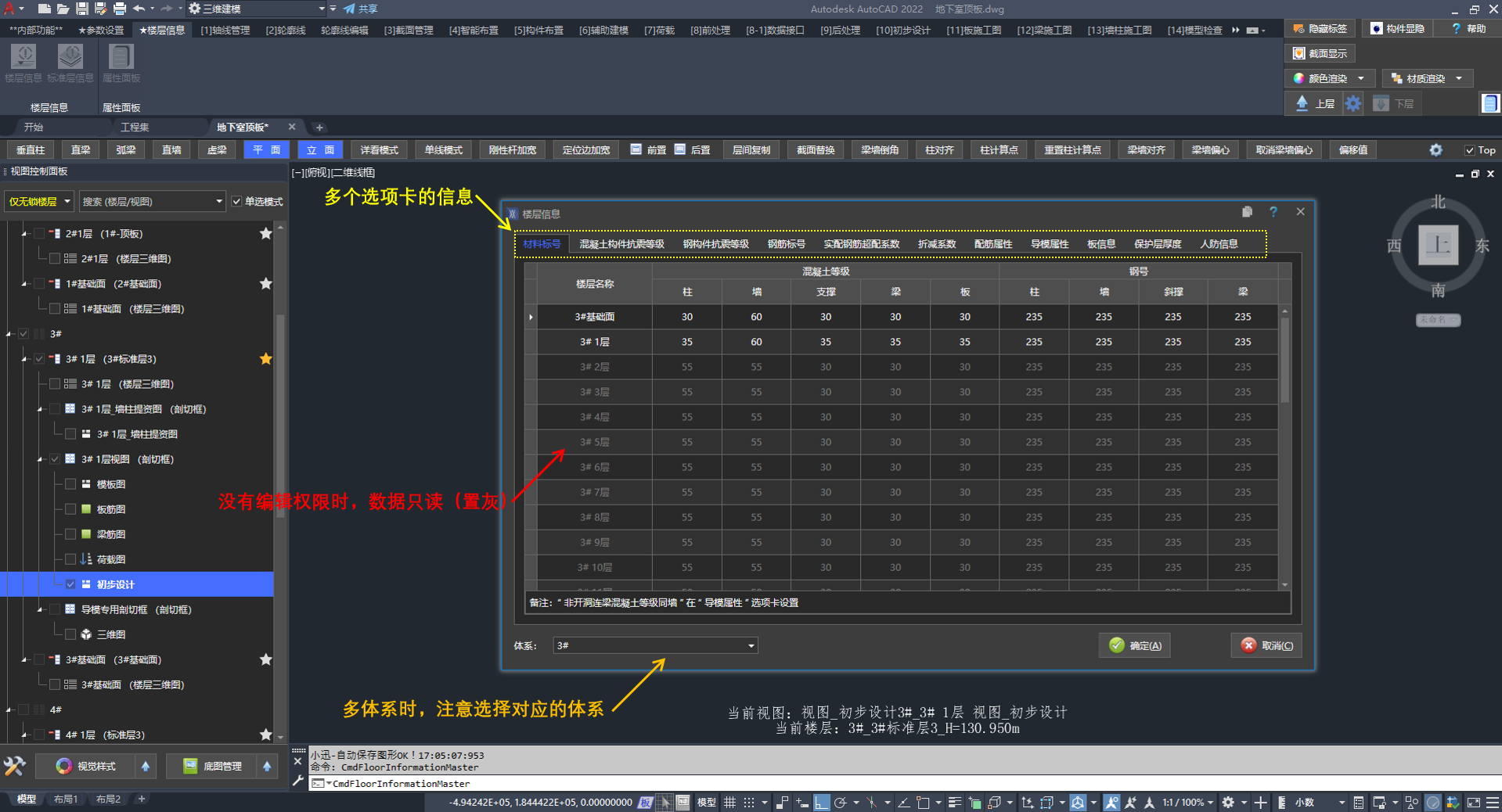

楼层信息的操作界面
4.2、楼层信息子页签¶
材料标号¶
备注：“非开洞连梁混凝土等级同墙”在“导模属性”选项卡设置

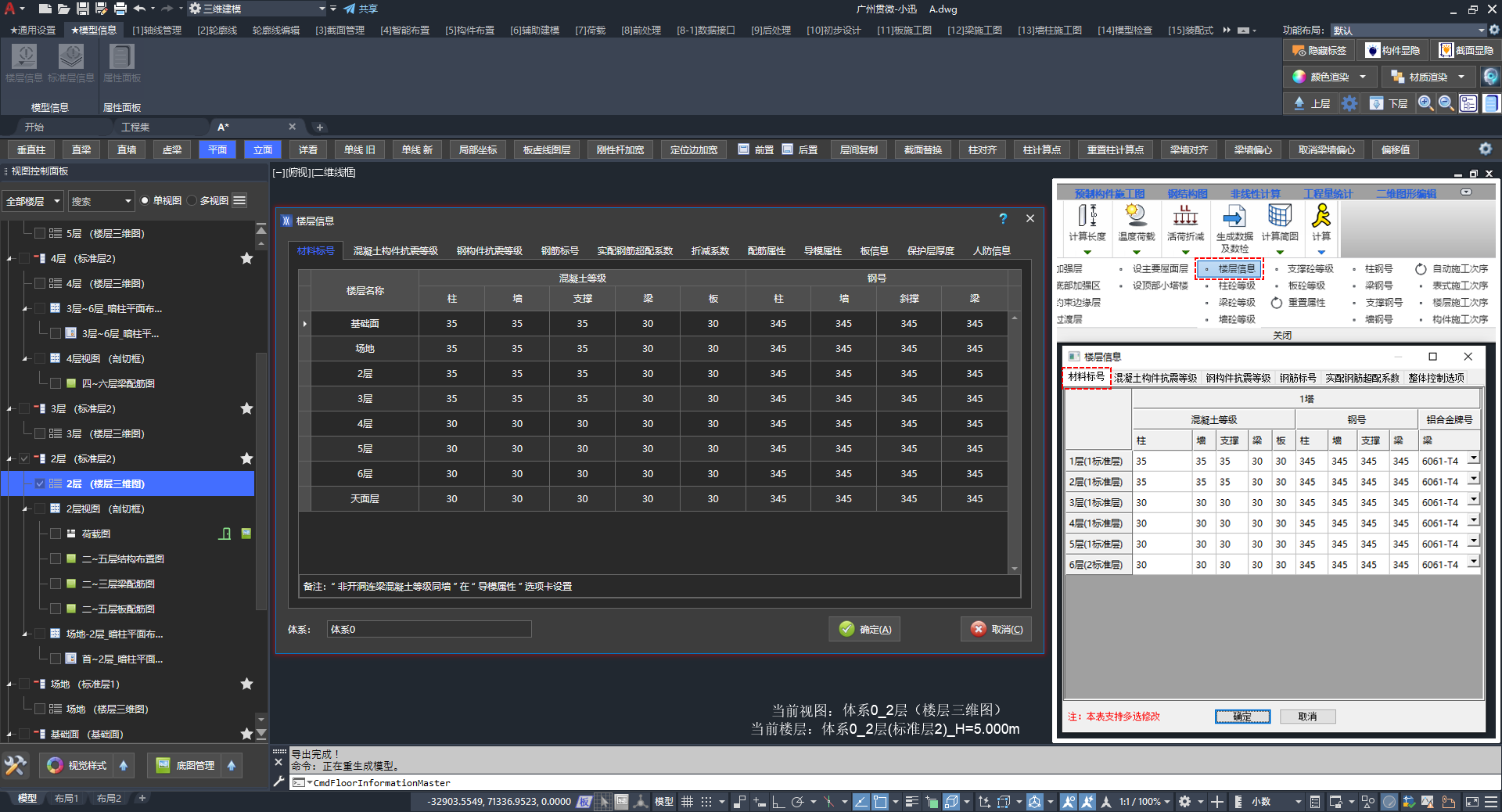

材料标号对应的计算软件界面

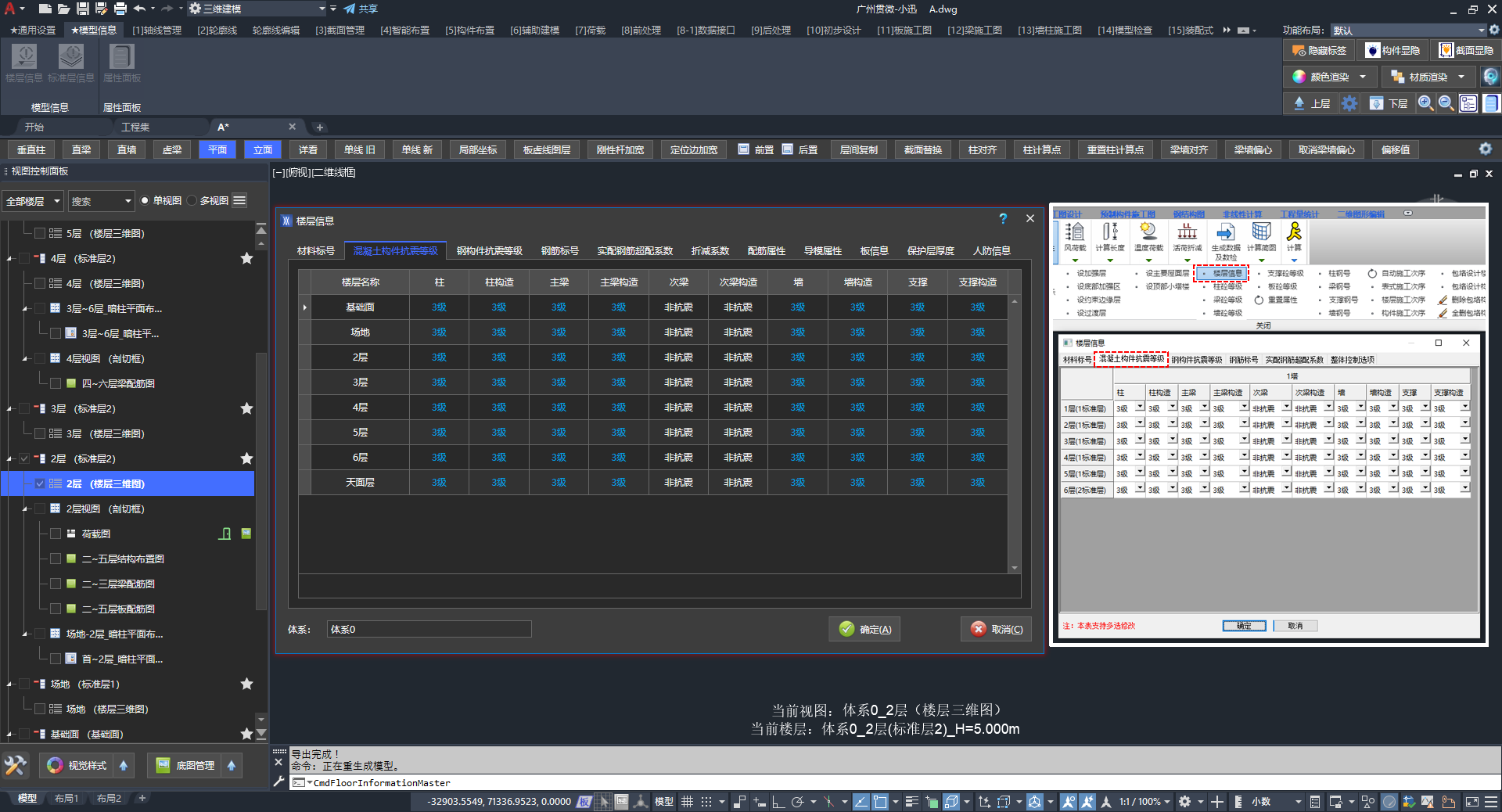

混凝土构件抗震等级¶

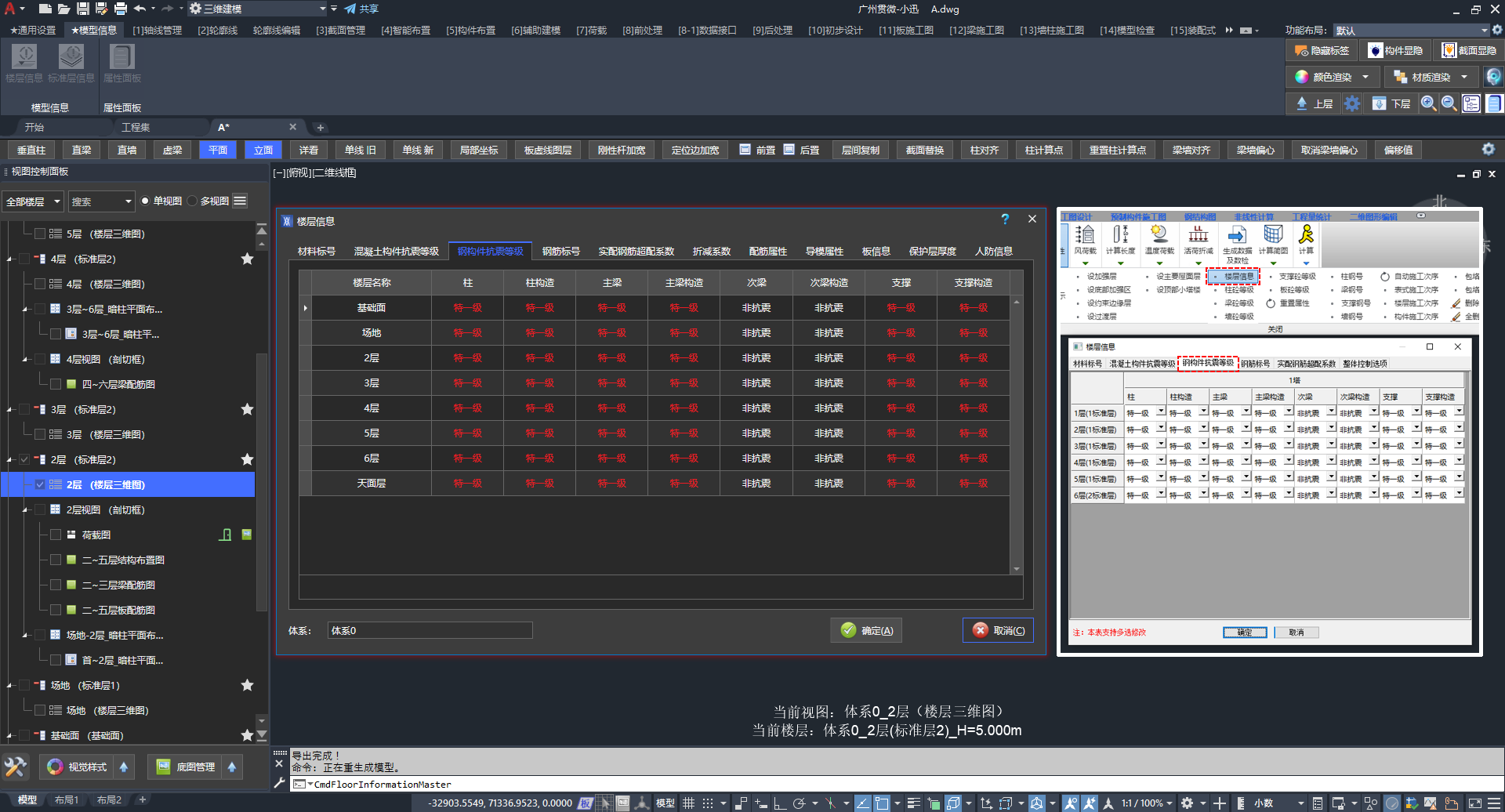

混凝土构件抗震等级对应的计算软件界面
钢构件抗震等级¶
钢构件抗震等级对应的计算软件界面
钢筋标号¶

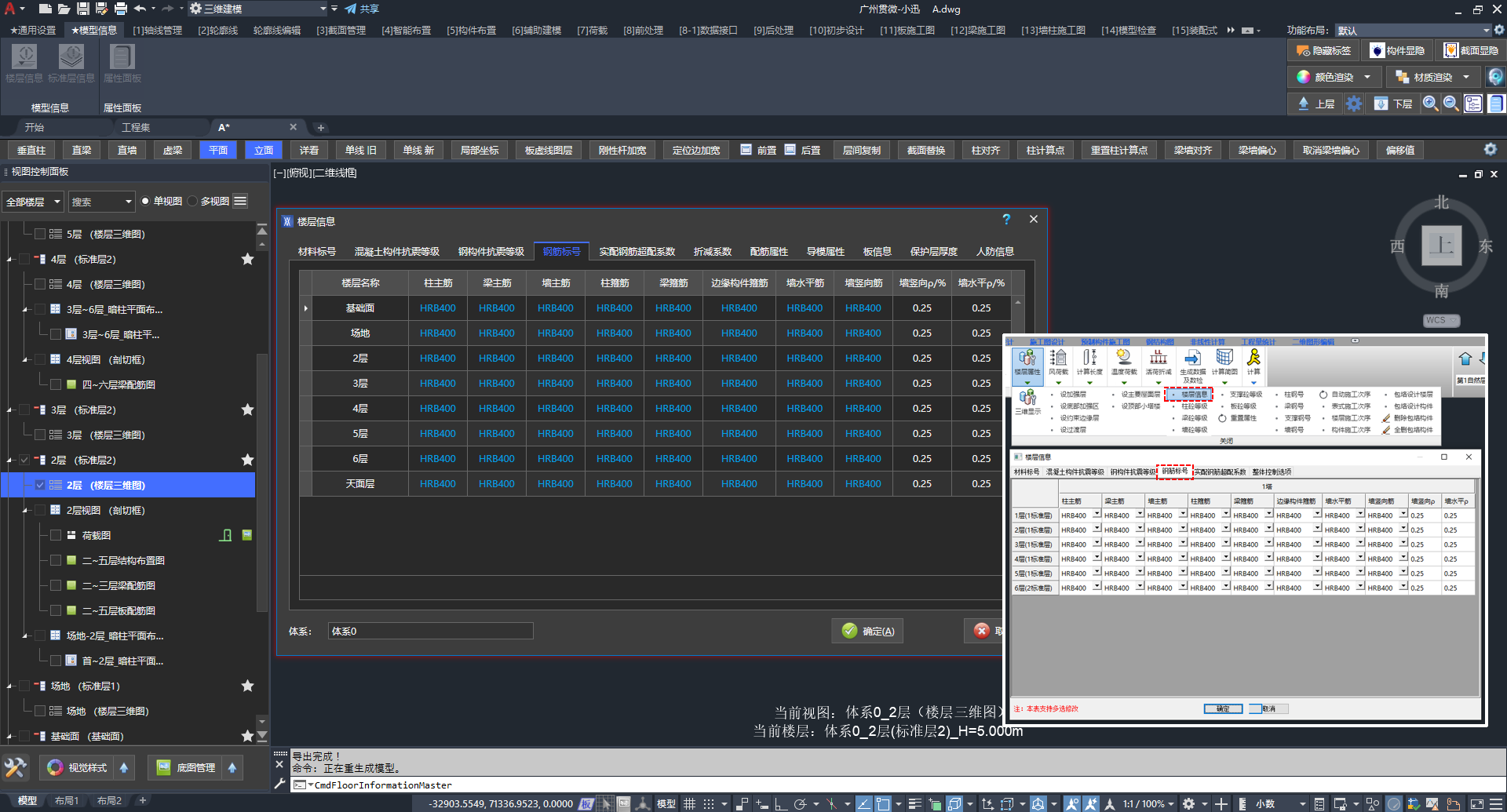

钢筋标号对应的计算软件界面
实配钢筋超配系数¶

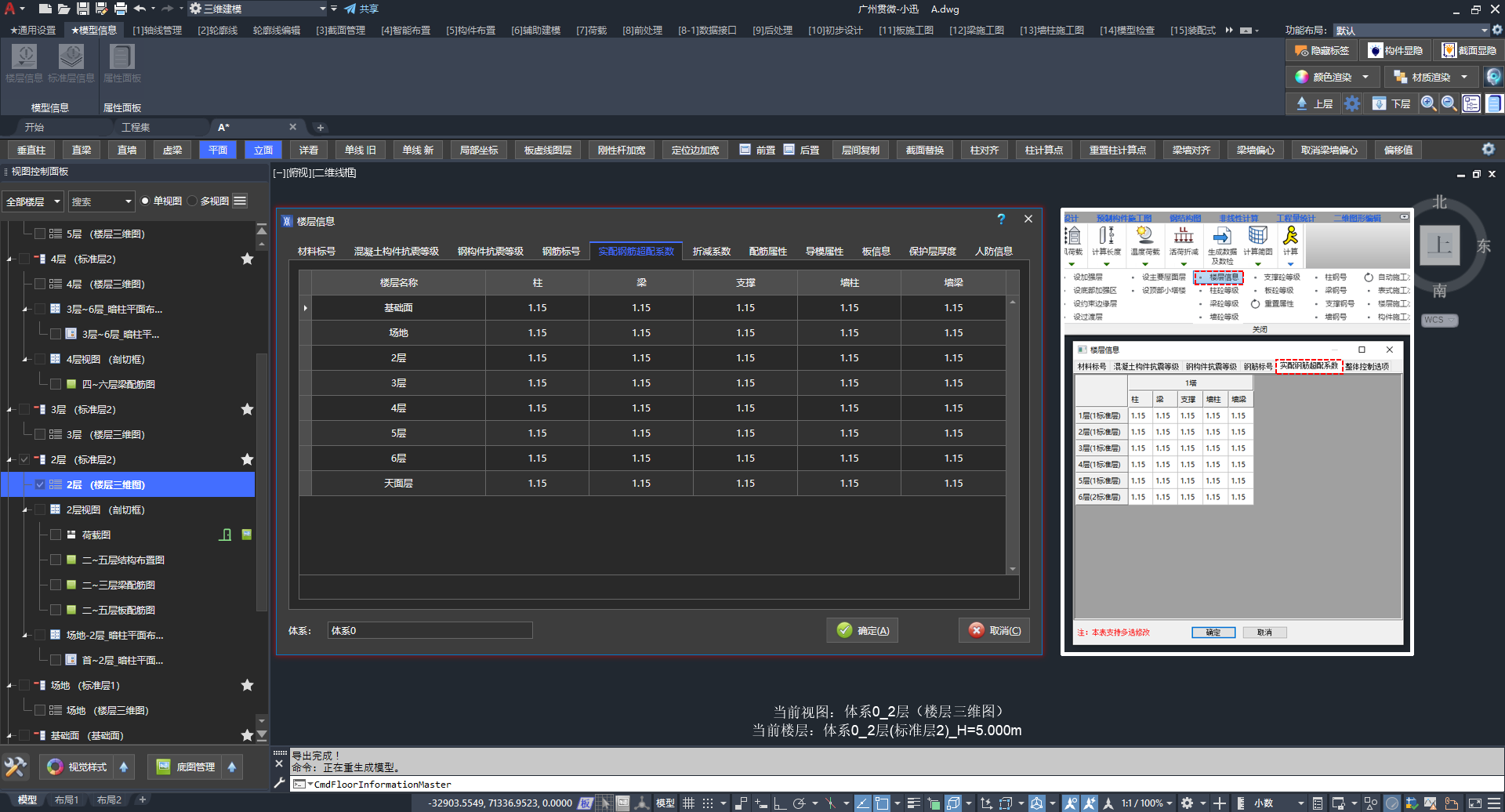

实配钢筋超配系数对应的计算软件界面
折减系数¶
待补充。
配筋属性¶

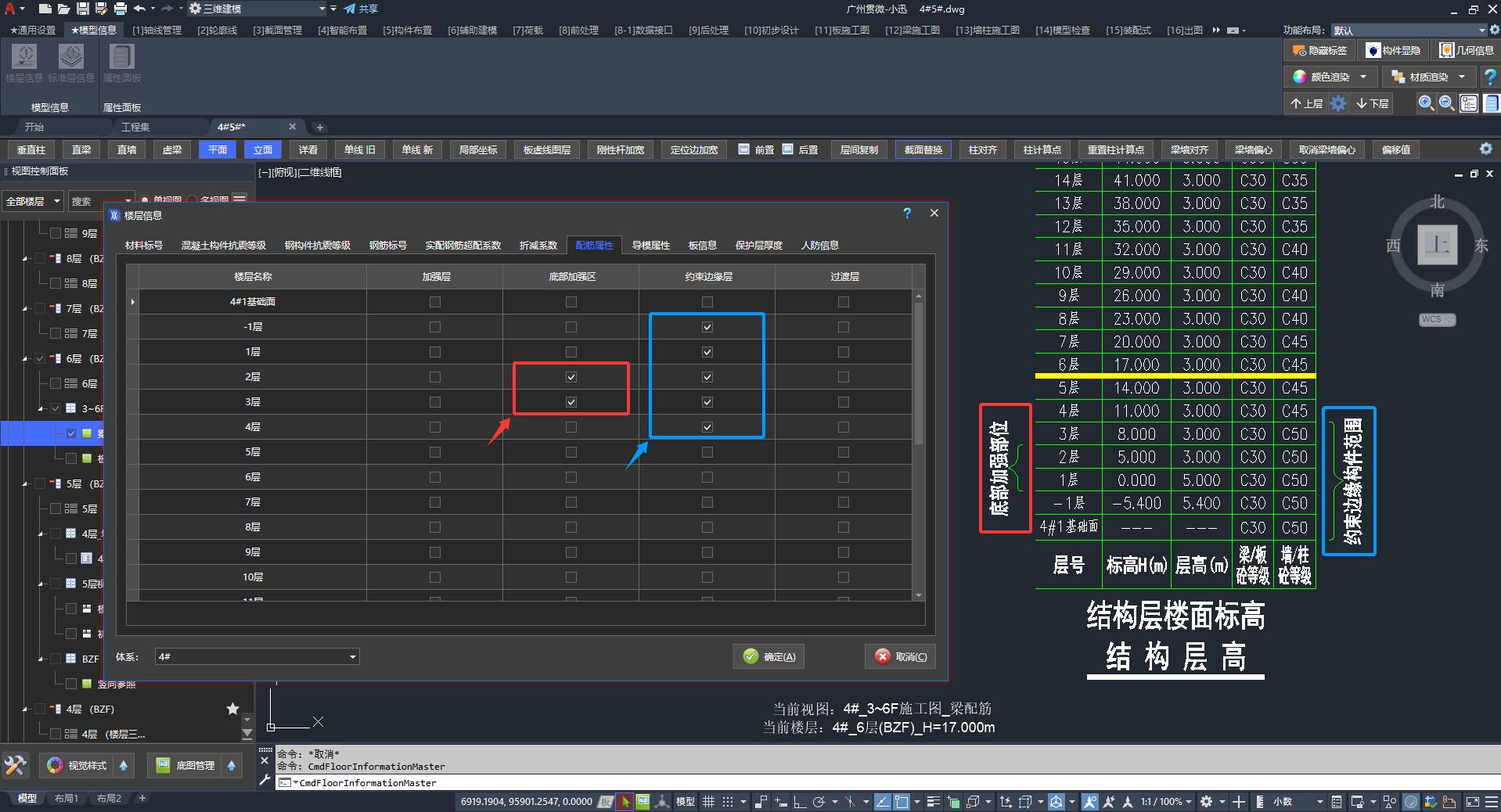

配筋属性与墙柱配筋、层高表相关
导模属性¶

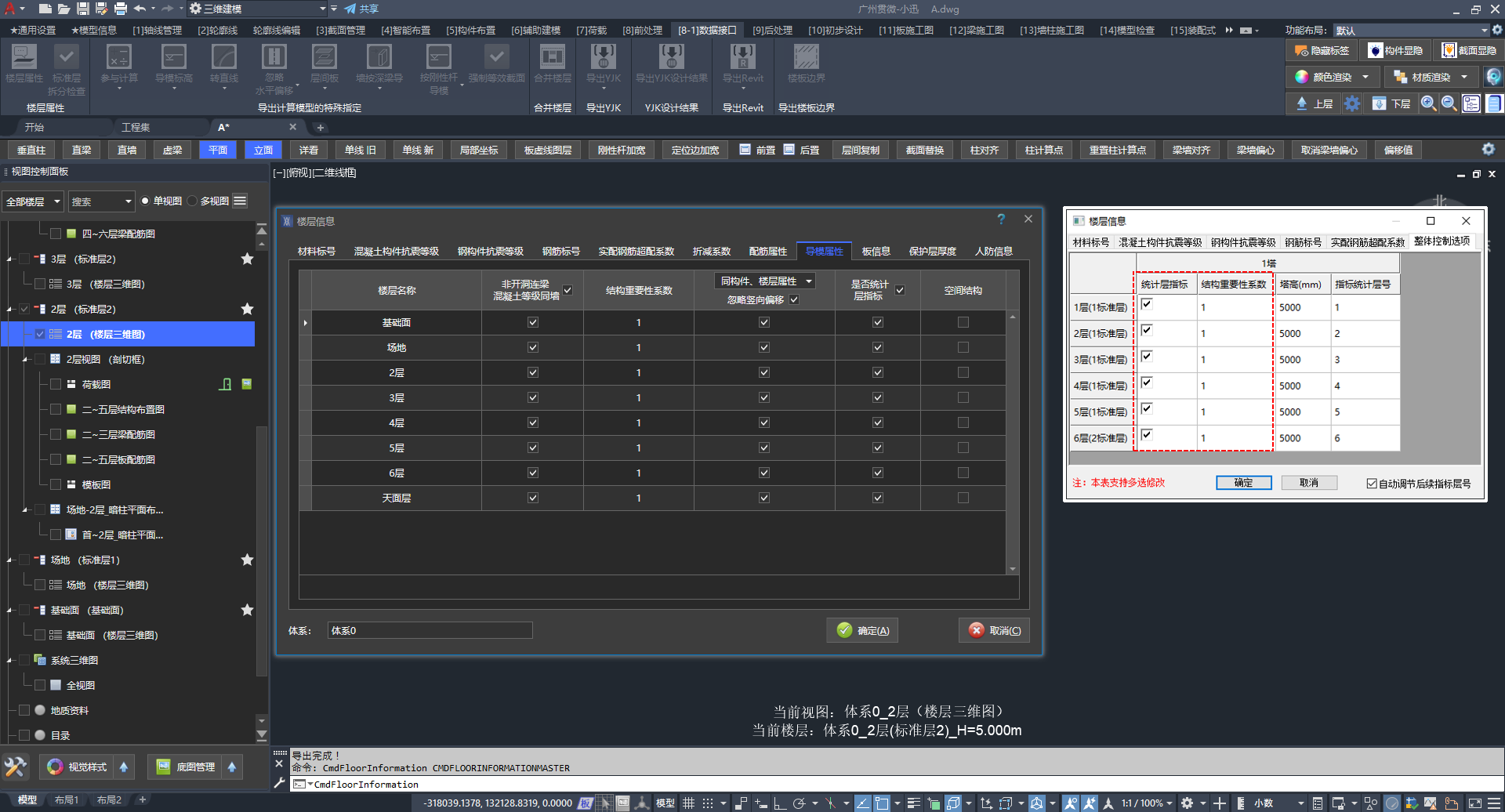

导模属性对应的计算软件界面
板信息¶
板信息对应的计算软件界面
保护层厚度¶

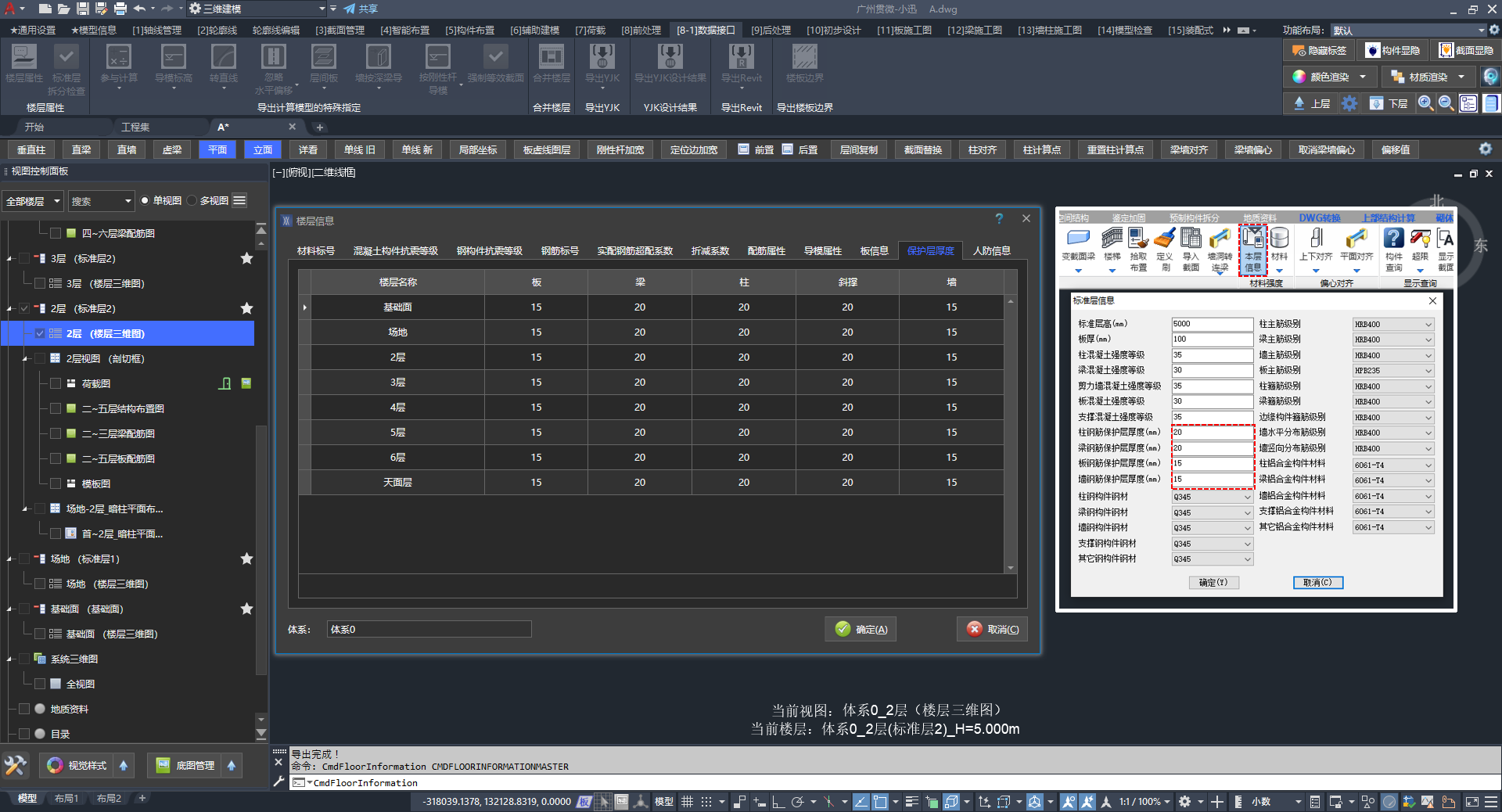

保护层厚度对应的计算软件界面
人防信息¶

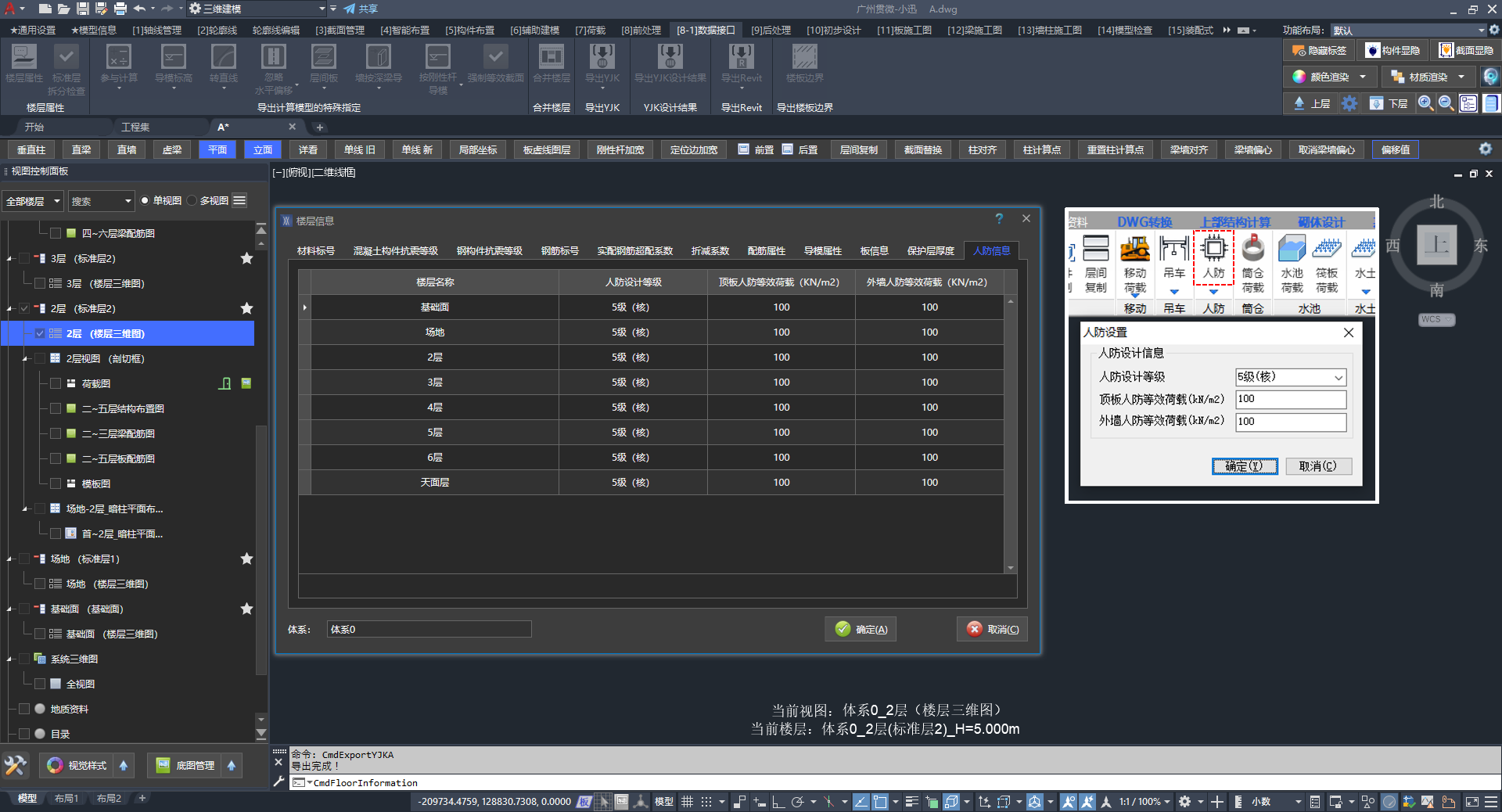

人防信息对应的计算软件界面
4.3、标准层信息界面¶

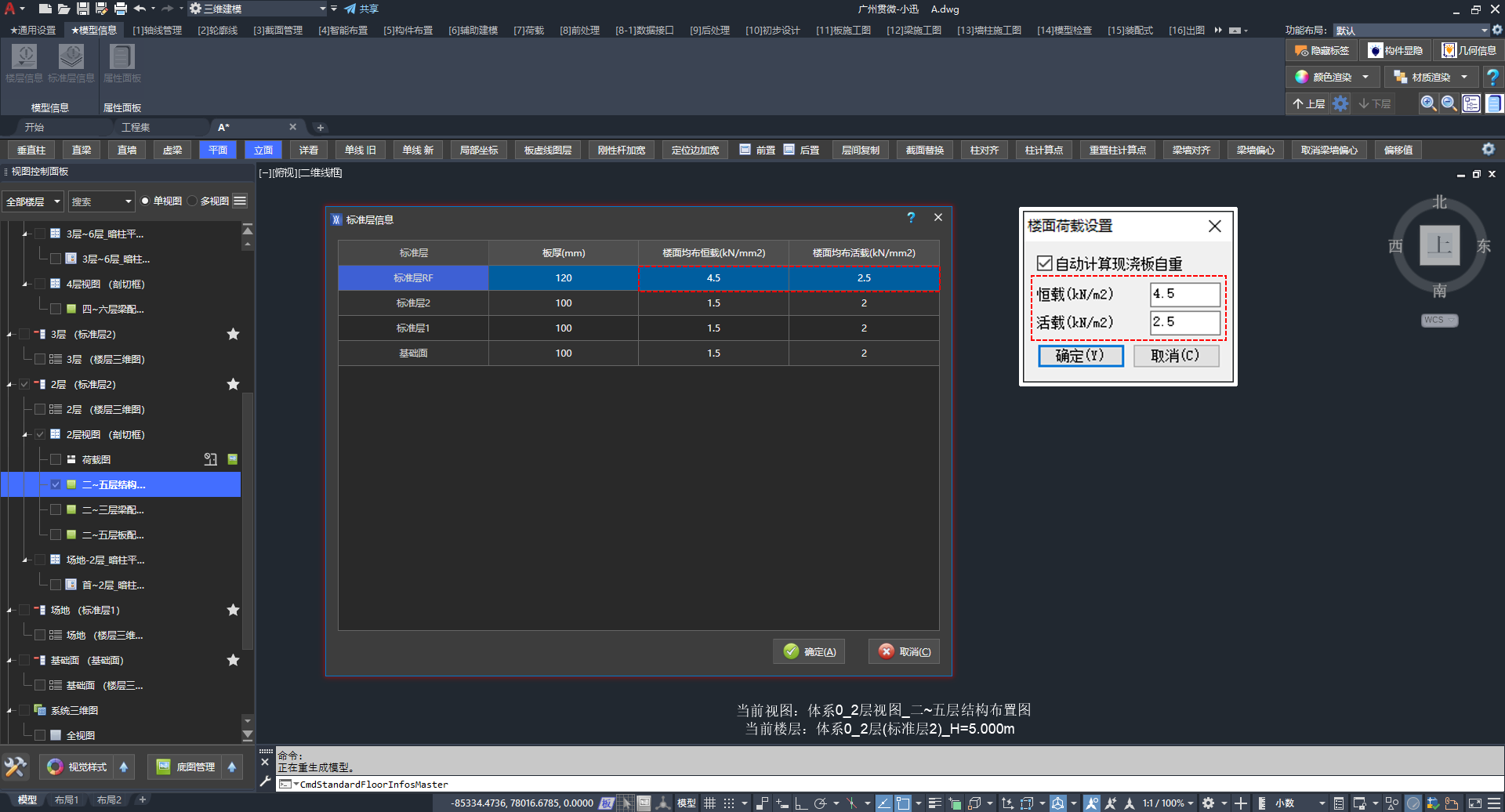

标准层信息对应的计算软件界面
更新日期：2026年07月10日
