团队协作完成复杂项目¶
介绍小迅“协同建模”的基本概念、开工准备、日常协作与导模计算流程。
大纲¶
一、前言¶
协同建模能解决什么¶
复杂项目通常由多人协作完成。小迅的“协同建模”以同一个三维工程为中心，让各人在独立图纸中分区建模、编辑，并通过云工程上传、下载合并数据，减少传统二维合图、合模带来的不一致。

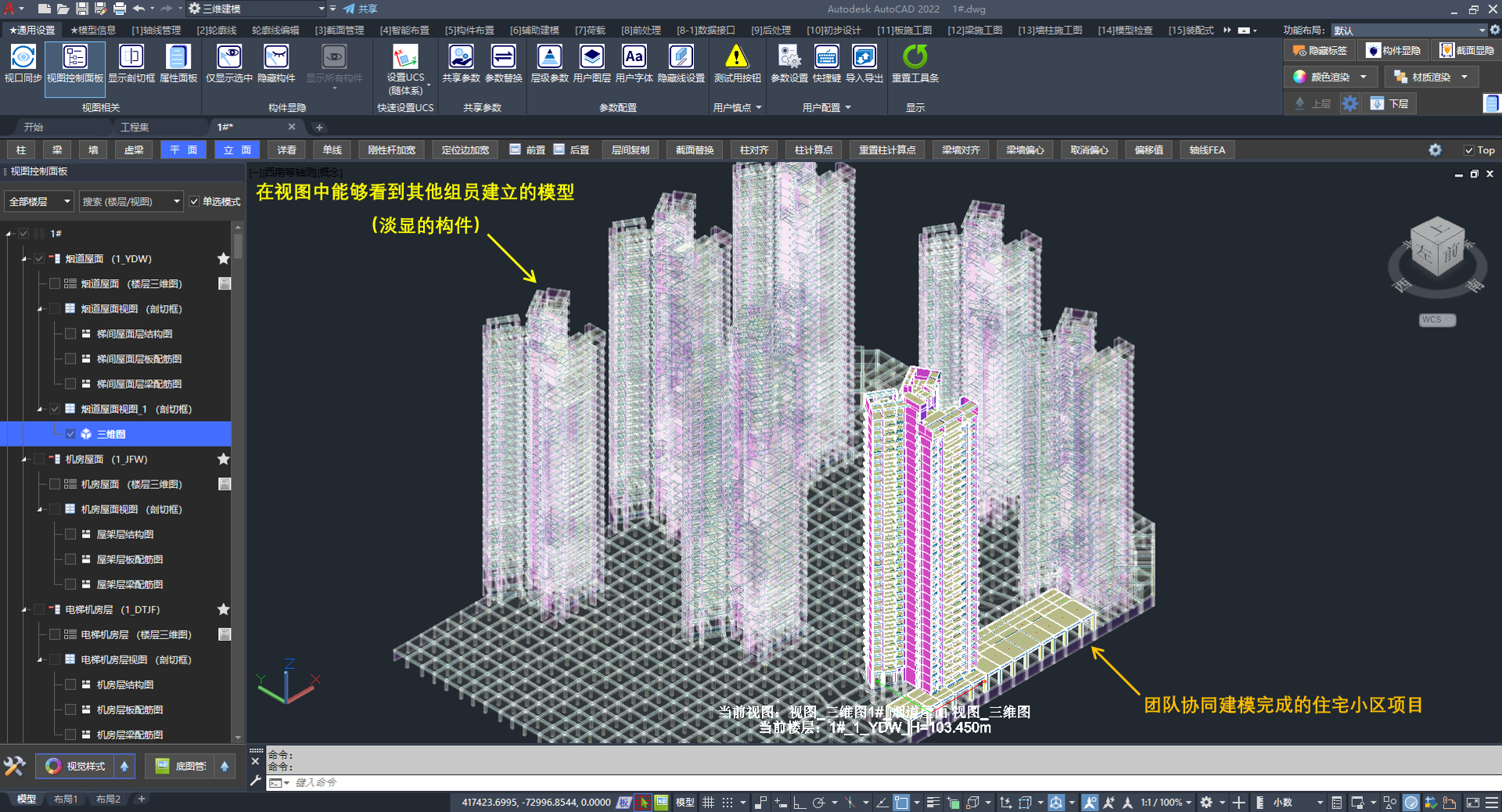

协同建模完成的住宅小区项目
相对传统二维设计模式，协同建模主要解决：
- 不同图纸之间竖向构件对不上
- 多人设计交界处构件布置不合理
- 多个计算模型组装时节点对不上
- 荷载、技术措施、图层等设计管理不统一

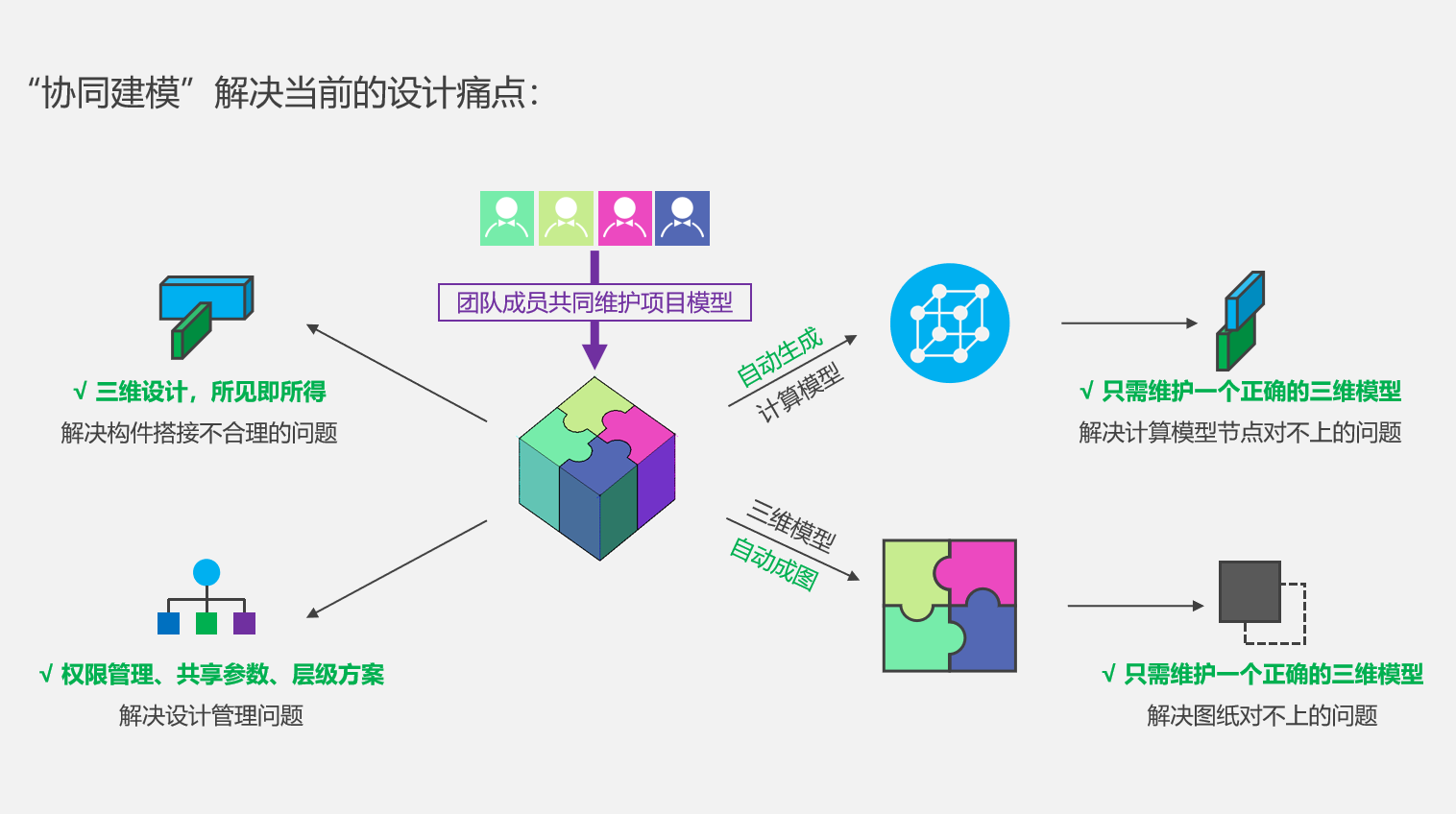

协同建模解决了当前二维设计模式的痛点
工作模式¶
小迅协同建模按“总信息统管、多图纸分区编辑”组织协作：
- 在“总信息”中设置“标准层权限”，将各标准层的编辑权归属到对应设计图纸（如1#塔楼归
图纸A、2#塔楼归图纸B、地下室归图纸C） - 在“总信息”中按“总平面图”设定各体系位置，并设置体系间“楼层关系”（如塔楼底部与地下室顶板）；同向体系之间的原点相对距离宜取整数，避免“碎数”导致塔楼与地下室等交界处对不齐
- 每位工程师进入所负责的设计图纸开展建模；设计图纸为作业窗口，其数量不宜少于同时作业人数

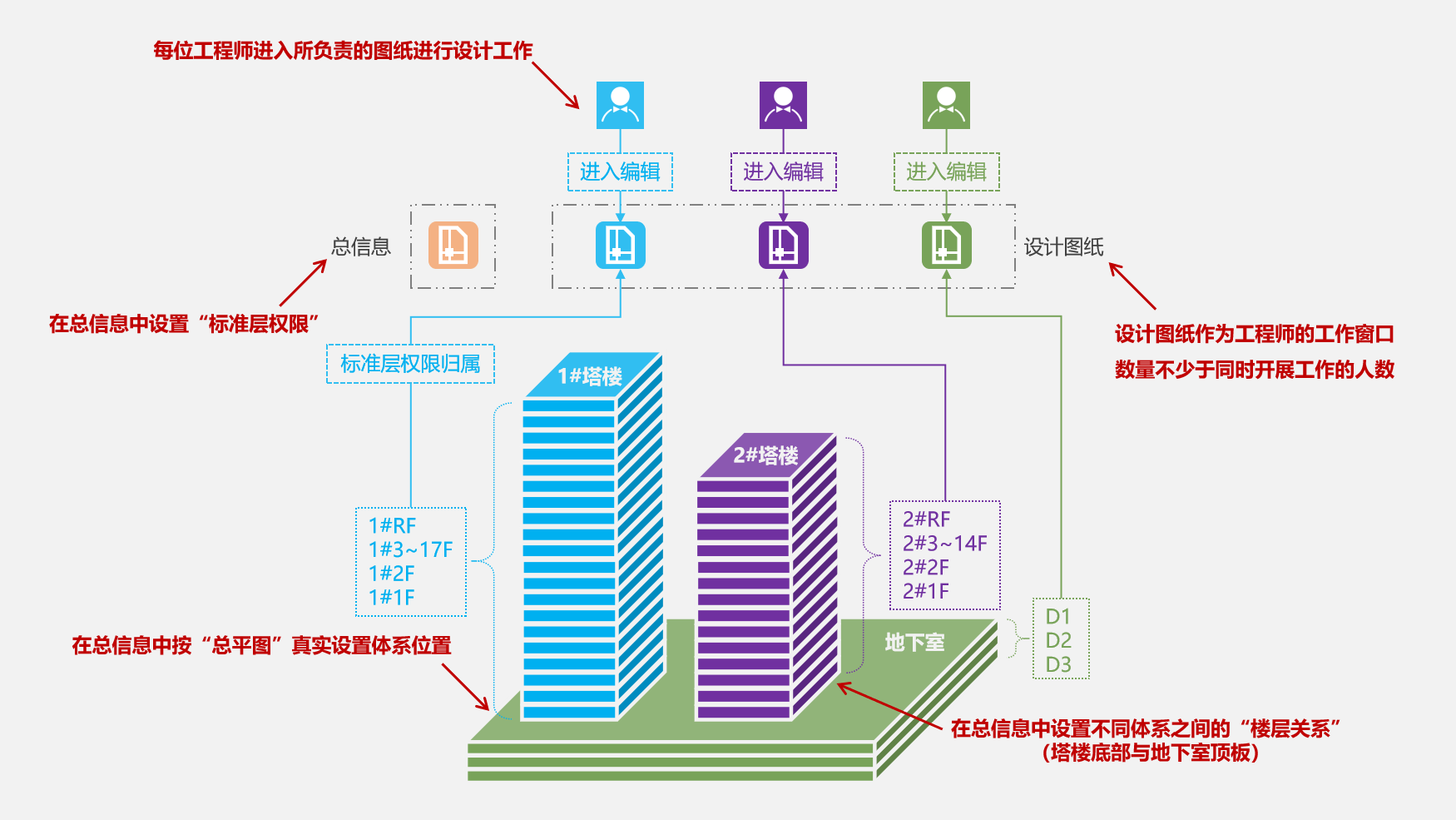

基于小迅协同的工作模式
非即时协同¶
小迅协同采用“非即时协同”：成员通过上传、下载完成云工程内数据同步，而不是所有修改实时推送到每个人的工作窗口。
| 模式 | 说明 | 对硬件与带宽 | 常见场景 |
|---|---|---|---|
| 即时协同 | 实时共享全部数据，修改即时更新到各人窗口 | 要求高 | 文字编辑、平面设计 |
| 非即时协同 | 通过上传、下载更新实现同步 | 要求相对较低 | 编码、小迅协同三维建模 |
相关专有名词见 六、名词解释。
二、开工准备¶
完成订阅、建图与标准层权限分配后，方可进入分区协作。
2.1、团队协作版权限¶
使用“协同建模”功能，须具备“团队协作版”节点权限。
在“工程集”页面点击「切换订阅」，于对话框中选择“团队协作版”。
尚未订阅或需要增购节点的用户，可在 小迅官网 购买。

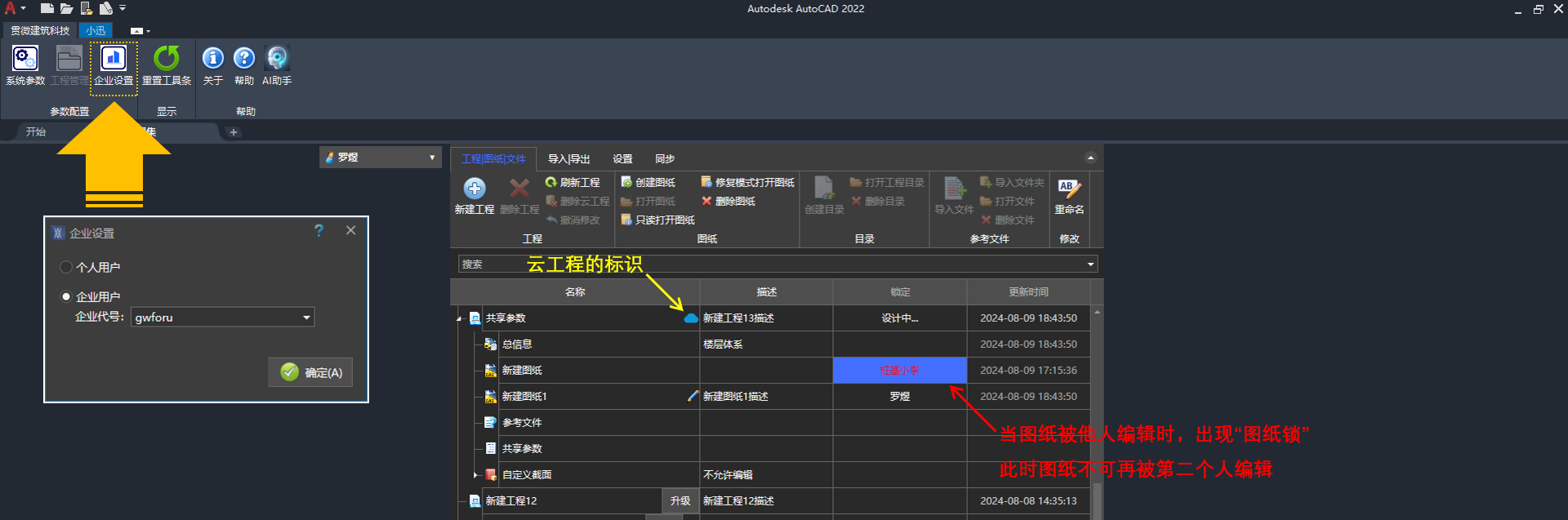

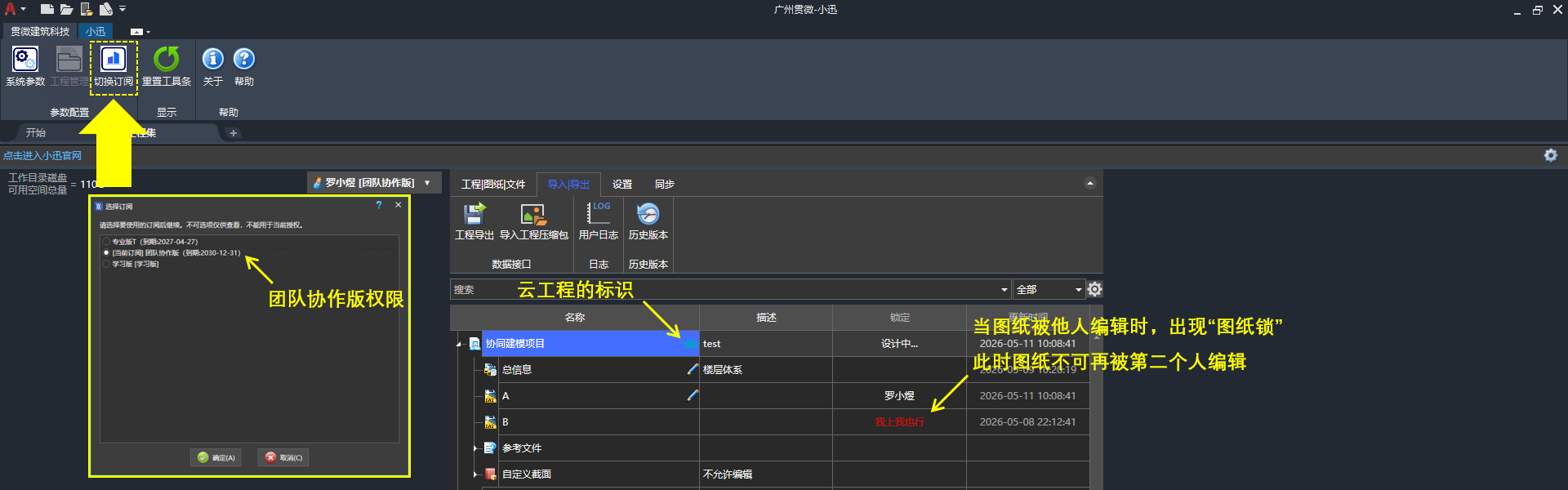

「切换订阅」中选择“团队协作版”，列表刷新后会看到云工程（图纸被他人编辑时显示“线上编辑中”锁定）
2.2、创建图纸¶
协同建模项目须包含多张设计图纸。在“工程集”中通过「创建图纸」为协同工程增加设计图纸。

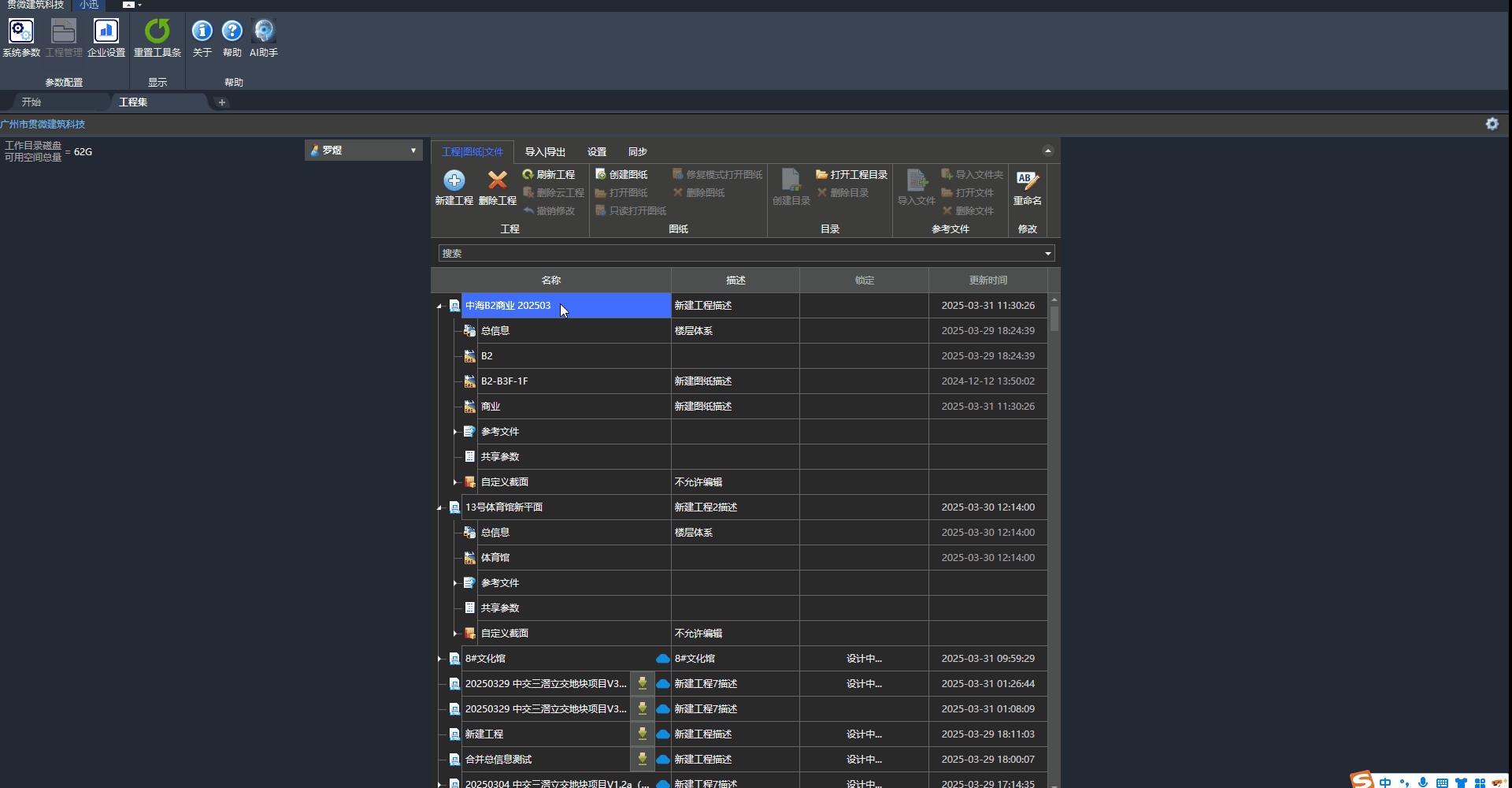

在“工程集”中通过「创建图纸」为协同工程增加设计图纸
2.3、权限分配¶
通过「标准层权限」指定各张图纸负责编辑的标准层，实现多人分区协作。
🖍️ 操作步骤：
- 在「楼层管理」选项卡 /「标准层权限」面板中点击「标准层权限」按钮（亦可使用工具栏中快捷按钮）
- 选择：左侧列表中的目标图纸（带锁图纸无法操作）
- 勾选：右侧树形列表中该图纸可编辑的标准层（灰色项表示未分配权限）
- 点击：确定，完成分配
- 同步：点击工具条中的「同步」按钮，将权限分配结果刷新至各设计图纸

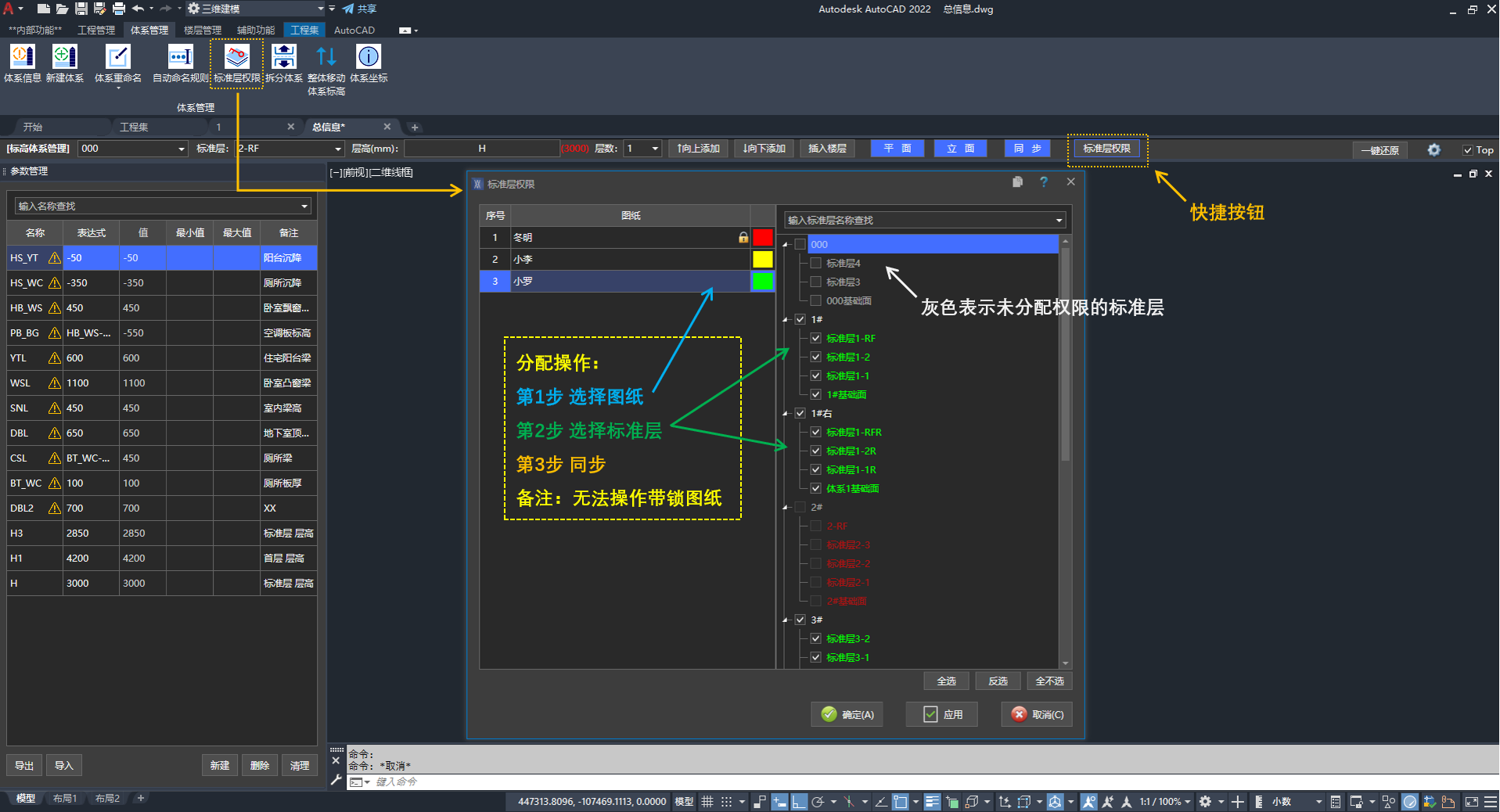

左侧选择图纸、右侧勾选标准层，分配完成后点击工具条的「同步」
三、日常协作交互¶
日常协作围绕编辑模式、跨图纸轴网与构件传递展开。
3.1、编辑模式¶
协同工程中打开设计图纸时，须先勾选进入编辑模式的图纸。
仅勾选的图纸可进行编辑、刷新和保存。

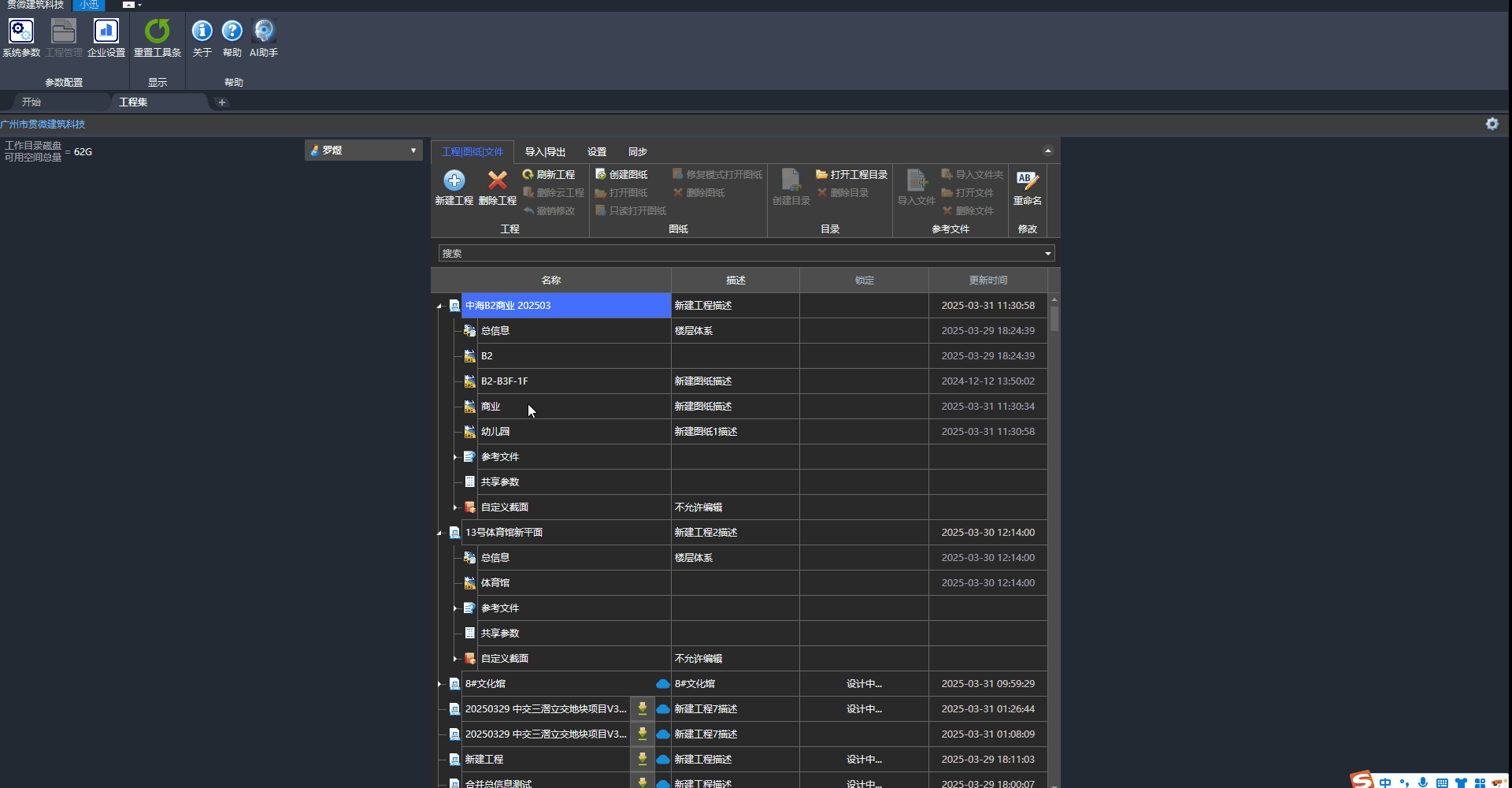

「编辑模式」对话框中勾选需要编辑的图纸
关联 Q&A：
3.2、同步与复制轴网¶
从同一项目别的图纸中同步或复制轴网到当前图纸。
🖍️ 操作步骤：
- 在「轴线管理」选项卡 /「同步与复制」面板中点击「同步与复制」按钮
- 默认选项为「同步」。若为复制：先选择「复制」
- 切换到「其他图纸」选项卡，选择源图纸中的轴网
- 选择：目标视图
- 确定后完成同步或复制轴网操作

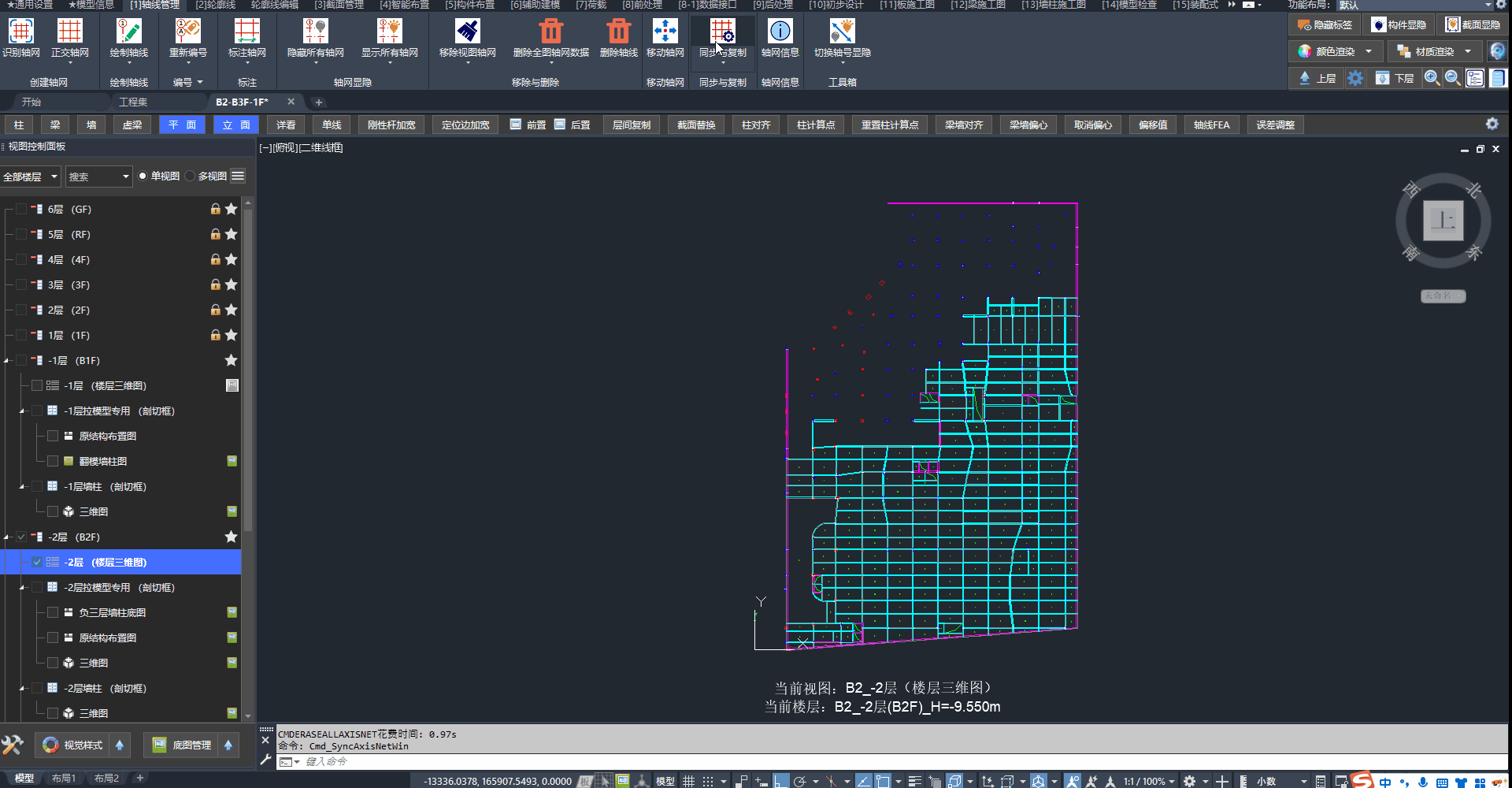

跨图纸同步轴网
关联 Q&A：

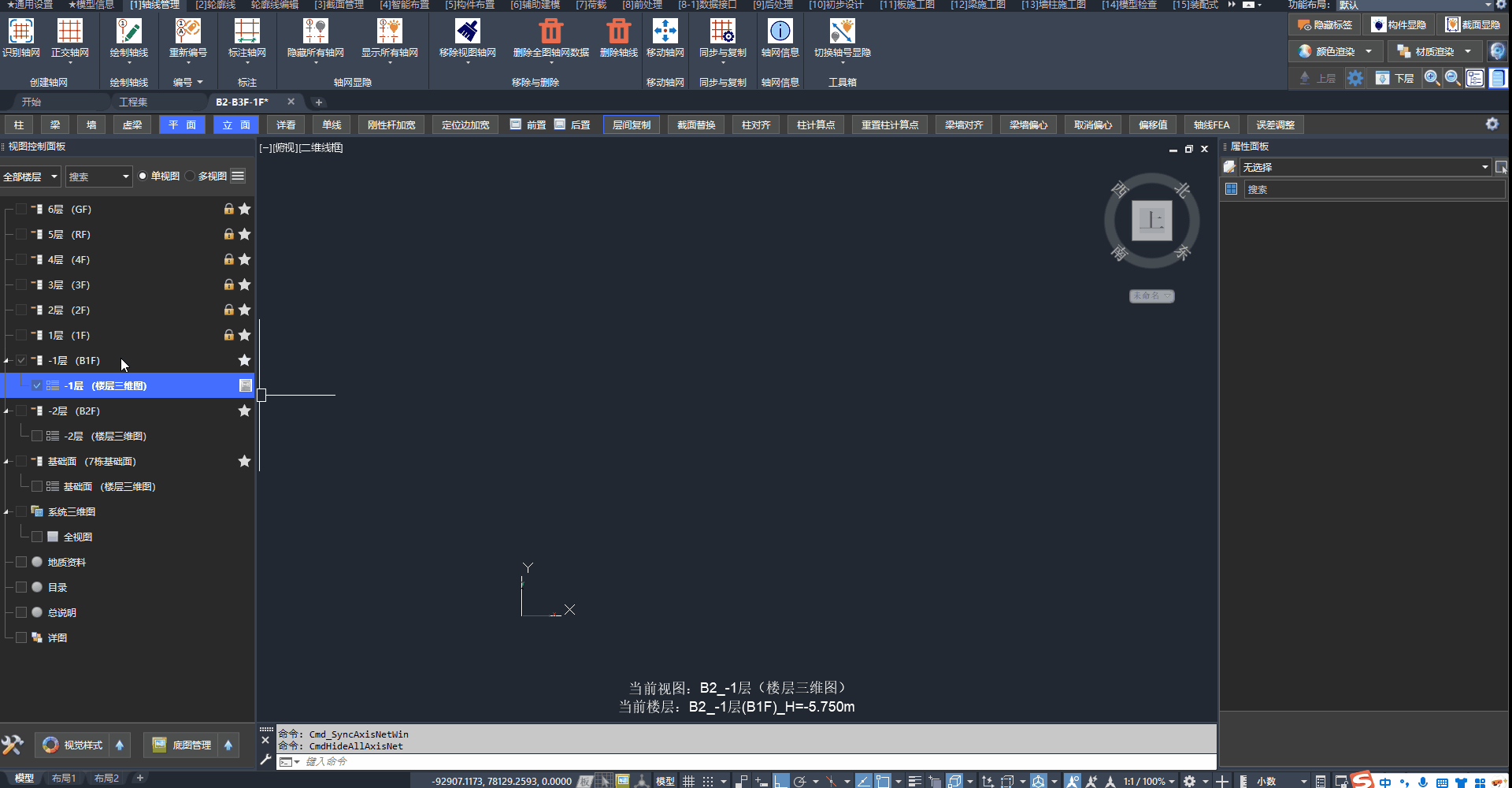

3.3、跨图纸复制构件¶
从其他图纸复制构件到当前图纸：
🖍️ 操作步骤：
- 创建一个剖切框（视图类型选择“三维图”），能够看到需要复制的构件
- 层间复制界面勾选“包含引用”，并确定是保持绝对位置还是保持相对位置
- 选择构件类型，并框选需要层间复制的引用对象
跨图纸层间复制构件到当前图纸
3.4、查看引用对象¶
系统三维图（例如：楼层三维图、全视图）仅显示本图的“真实对象”。要同时看到其他图纸的构件，请创建剖切框（视图类型可选择“模板图”或“三维图”），在剖切范围内可查看到带透明度的“引用对象”。
四、导模与计算¶
在协同建模中，“按楼层”导模可能不方便涵盖其他图纸的构件，所以可采用“按视图”导模。
🖍️ 操作步骤：
- 创建一个剖切框（视图类型选择“三维图”），包住所需计算的构件
- 结合“隐藏构件”功能，将不需要计算的构件隐藏
- 在「数据接口」选项卡 /「导出YJK」面板中点击「导出YJK-按视图」按钮导出模型
- 匹配计算结果时，切到导模所用视图，点击「当前视图匹配ID」按钮，按视图匹配计算数据

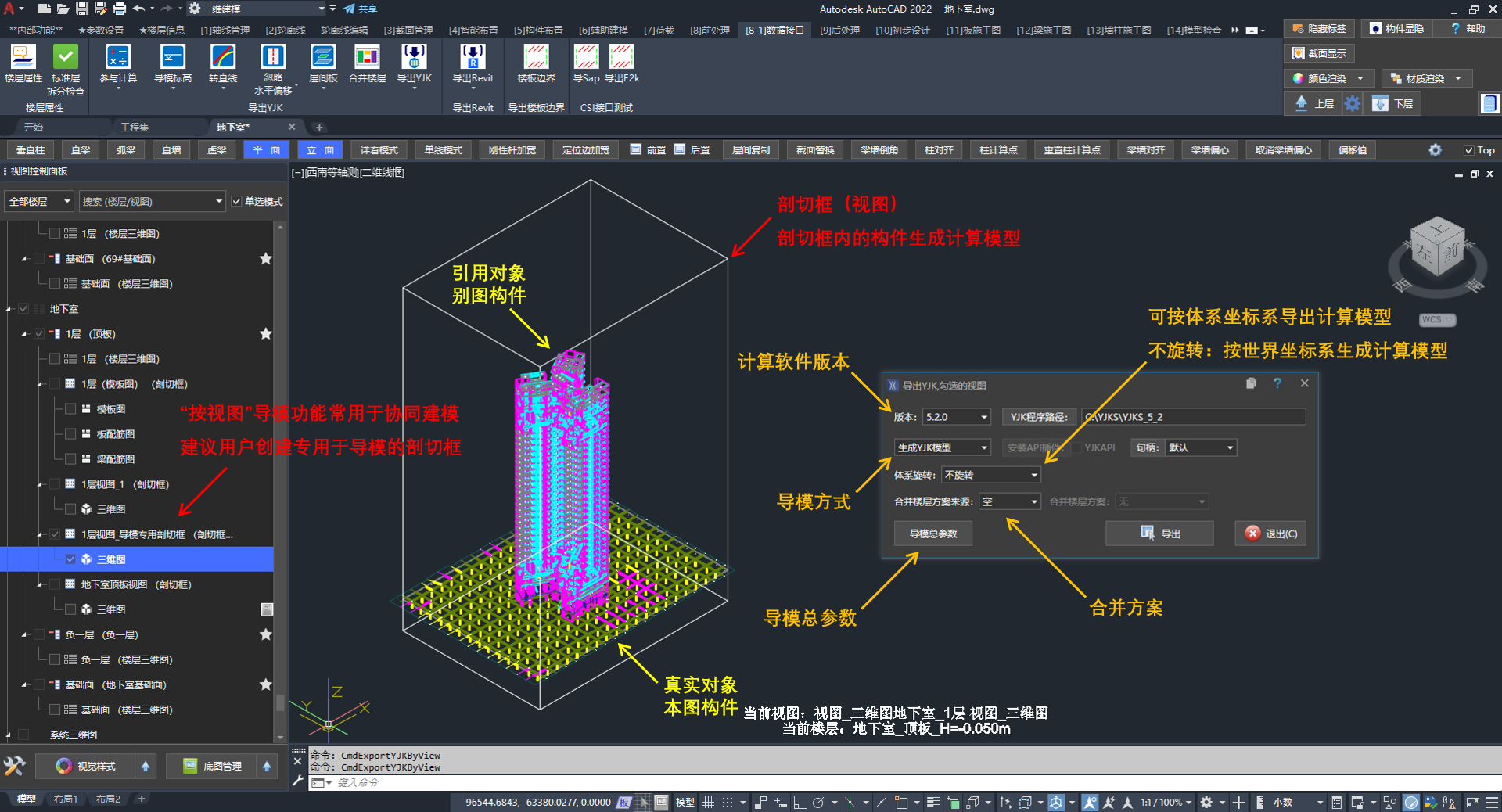

按视图自动生成计算模型
关联 Q&A：
五、延伸阅读¶
六、名词解释¶
📍 服务器¶
部署在企业组织内用于存放云工程的文件服务器。
用户应保证服务器的正常运行状态，否则将出现连接超时导致无法打开云工程的情况。
📍 云工程¶
存放在服务器上的工程数据。
用户日常打开与编辑的，是与之对应的本地工程数据；上传、下载用于两端合并同步。
📍 上传¶
将本地工程数据上传到服务器，并与云端已有数据合并。
📍 下载¶
从服务器获取最新工程数据到本地，并与本地已有数据合并。
📍 图纸锁¶
进入云工程中的某张图纸编辑时，服务器占锁并告知他人该图正在编辑（界面常显示“线上编辑中”）。同一时刻同一图纸只能由一人编辑，以保证数据唯一。
📍 共享参数锁¶
多人可同时打开共享参数界面，但同一共享参数同一时刻仅一人可改；修改后对该参数占锁。
📍 图纸¶
协同中设计师的作业窗口，须进入具体图纸的开展设计工作。
图纸数量不应少于同时在线作业人数，例如：3人同时开展工作，至少准备3张图纸。
📍 标准层权限¶
在“总信息”中指定某张图纸对哪些标准层有编辑权。
权限是唯一的，无权限者通常仅可查看、不可编辑。
📍 真实对象¶
属于当前图纸的构件。
📍 引用对象¶
不属于当前图纸的构件（别图的构件）。在视图中常带透明度，施工图相关功能一般不作用于引用对象。
楼层三维图、体系三维图、全视图这类系统三维图仅显示“真实对象”；要查看“引用对象”，须通过“剖切框”的方式。
