一步一步跟我用小迅
¶
本章采用一步一学的方式带您快速掌握使用小迅从建模到出图
由于工程实际千变万化，小迅提供了各种方法和功能应对，还需要您在后续使用过程中耐心研读相关教程
大纲¶
一、初识小迅 之 界面总览¶
1.1、工程集¶
| 名称 | 是什么 | 你在这里做什么 |
|---|---|---|
| 工程集 | 进入小迅后的第一个界面 | 新建 / 打开工程；工程里有设计图纸、参考文件 |
| 总信息 | 工程级的楼层「目录」 | 建体系（塔楼）、楼层、标准层、层高；相当于 YJK 里的 「楼层组装」 |
| 参考文件 | 底图库 | 把拆好的建筑 DWG 放进来；随工程打包 |
| 设计图纸 | 建模、布置荷载、导模、生成施工图的文件 | 可以多张；非协同工程一张即可 |
小迅没有 YJK 那种单独的「楼层组装」界面：塔和层都在总信息里定义，再到设计图纸布置构件。

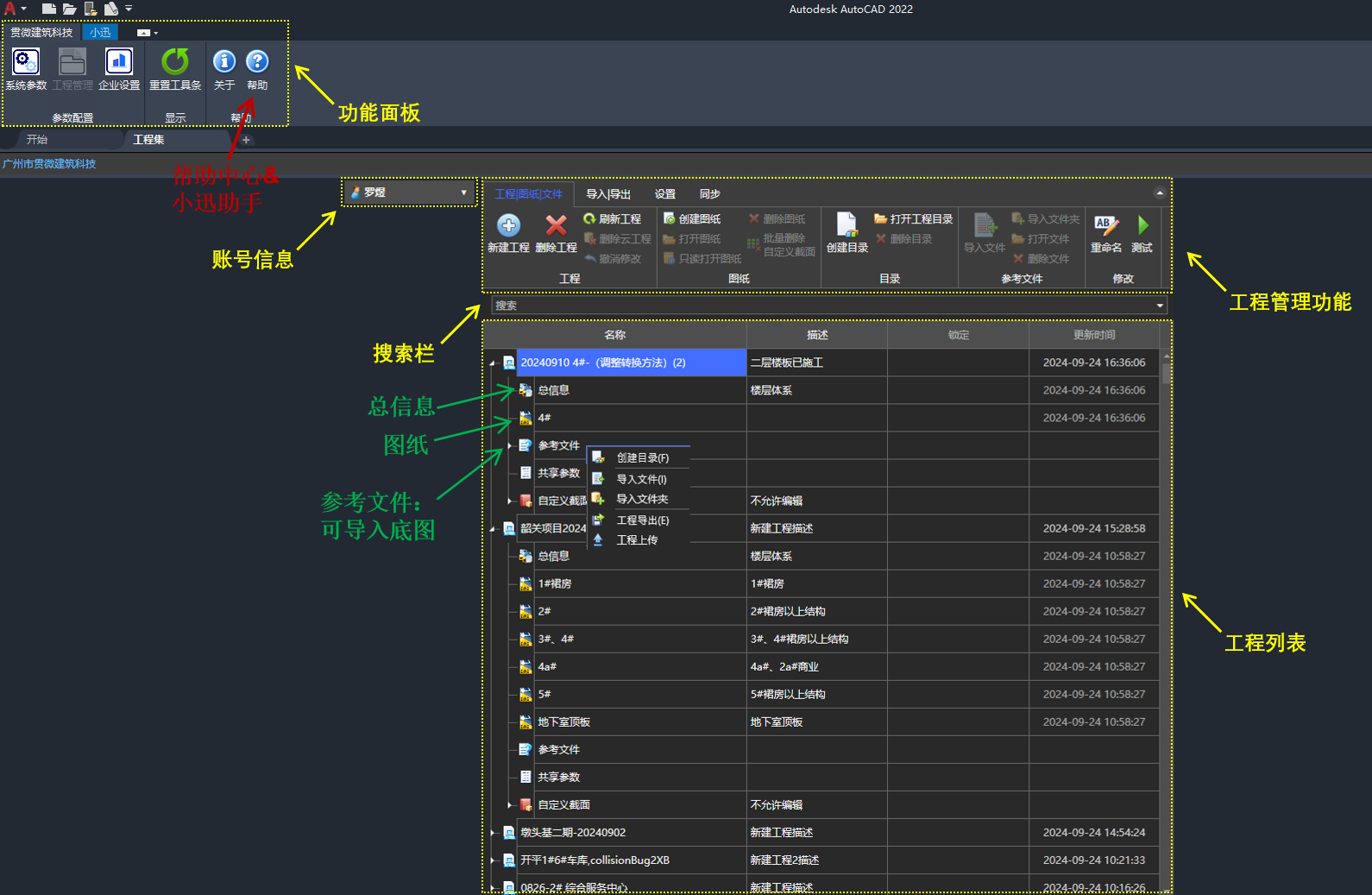

工程集：管理工程、设计图纸与参考文件
1.2、设计图纸¶
打开工程里的设计图纸后界面介绍。

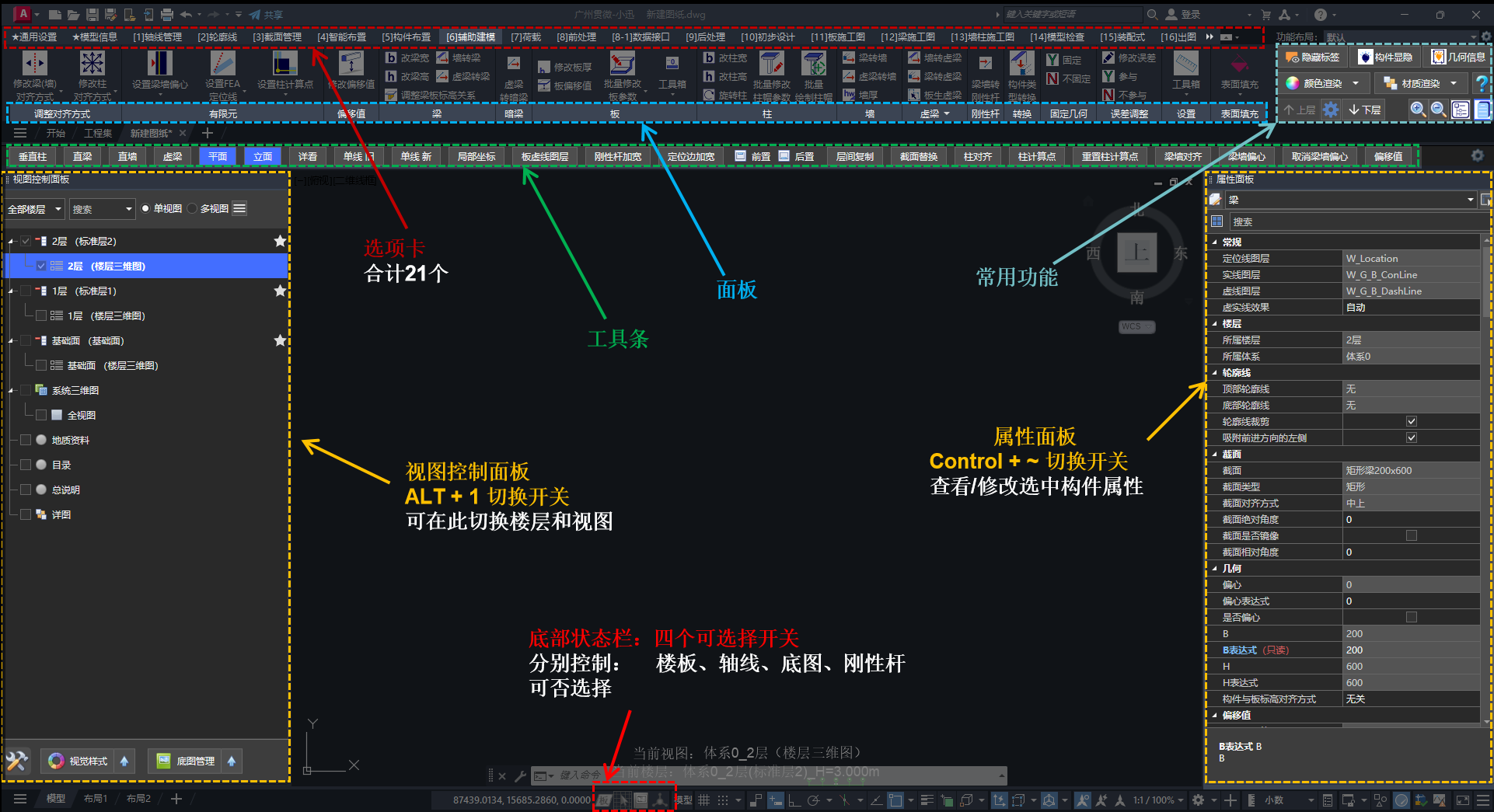

| 位置 | 名称 | 干什么 |
|---|---|---|
| 顶部 | 选项卡 | 功能入口。后文写成 选项卡 → 面板 → 按钮，都是指这里 |
| 视口附近 | 工具条 | 布柱 / 梁 / 墙、单线、定位边加宽、对齐、偏心等常用按钮；可自定义。和右上角不是同一套 |
| 左侧 | 视图控制面板 | 楼层、视图列表；底部是「视觉样式」「底图管理」 |
| 右侧 | 属性面板 | 看、改选中构件的属性（偏移、是否参与误差调整等）。深灰 = 只读，青蓝 = 已改过 |
| 右上角 | 常用功能区 | 开关左右两个面板、上下层、小迅助手（「？」） |
| 底部状态栏 | 板 / 轴线 / 底图 / 刚性杆可选择 | 默认锁着，避免误选；选板、改轴网、挪底图前打开 |
右上角常用功能区：含「视图控制面板」「属性面板」「小迅助手」
1.3、遇到问题不会处理怎么办¶

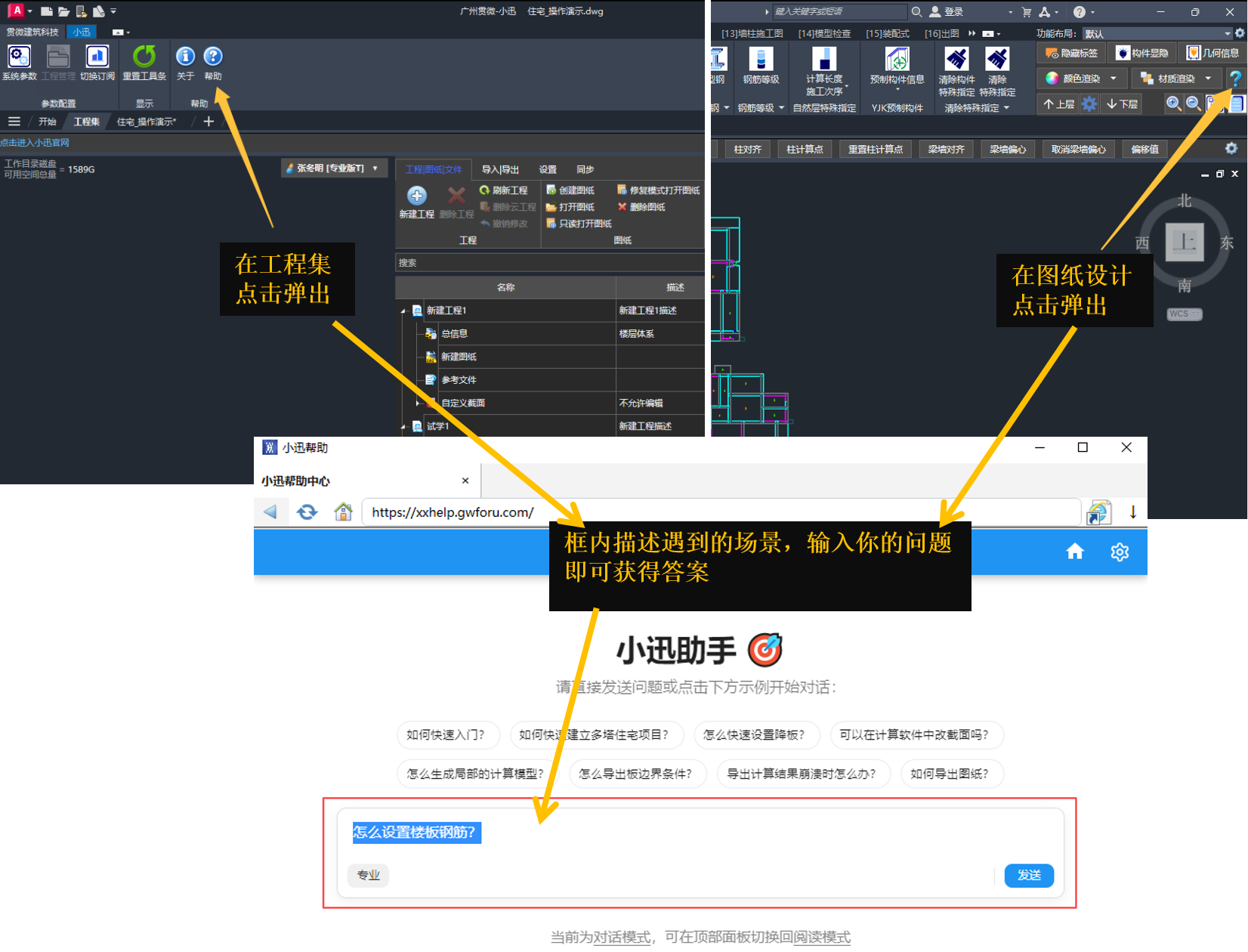

1.3.1 小迅助手：点击图层集和设计图「？」可打开小迅助手。把现象和问题说清楚获取解决方法。
1.3.2 仍解决不了：可问已经熟悉小迅的同事或联系小迅团队处理。
二、拆图¶
如果建筑提供的各楼层图都在一个 DWG 里，不处理直接参照会明显拖慢 CAD。所以拿到提资应该先拆图
操作：
2.1 用小迅打开建筑图提资文件（Ctrl+O，选择建筑提资图）。
2.2 点击「拆图」。
2.3 框选本层所需图形（将导出为单独一份 DWG）。
2.4 指定基点 = 生成 DWG 的原点。
2.5 拾取图名，或按空格进入编辑图名窗口。
2.6 确定后打开生成的 DWG，检查信息是否完整。
2.7 先把拆好的 DWG 放到本机固定目录，下一章再建工程、再导入参考文件。
拆图的操作步骤
关联文档：底图管理 · 拆图
三、新建工程¶
3.1、新建工程¶
操作：
3.1.1 在工程集点击新建工程，填写工程名、图纸名后确定。

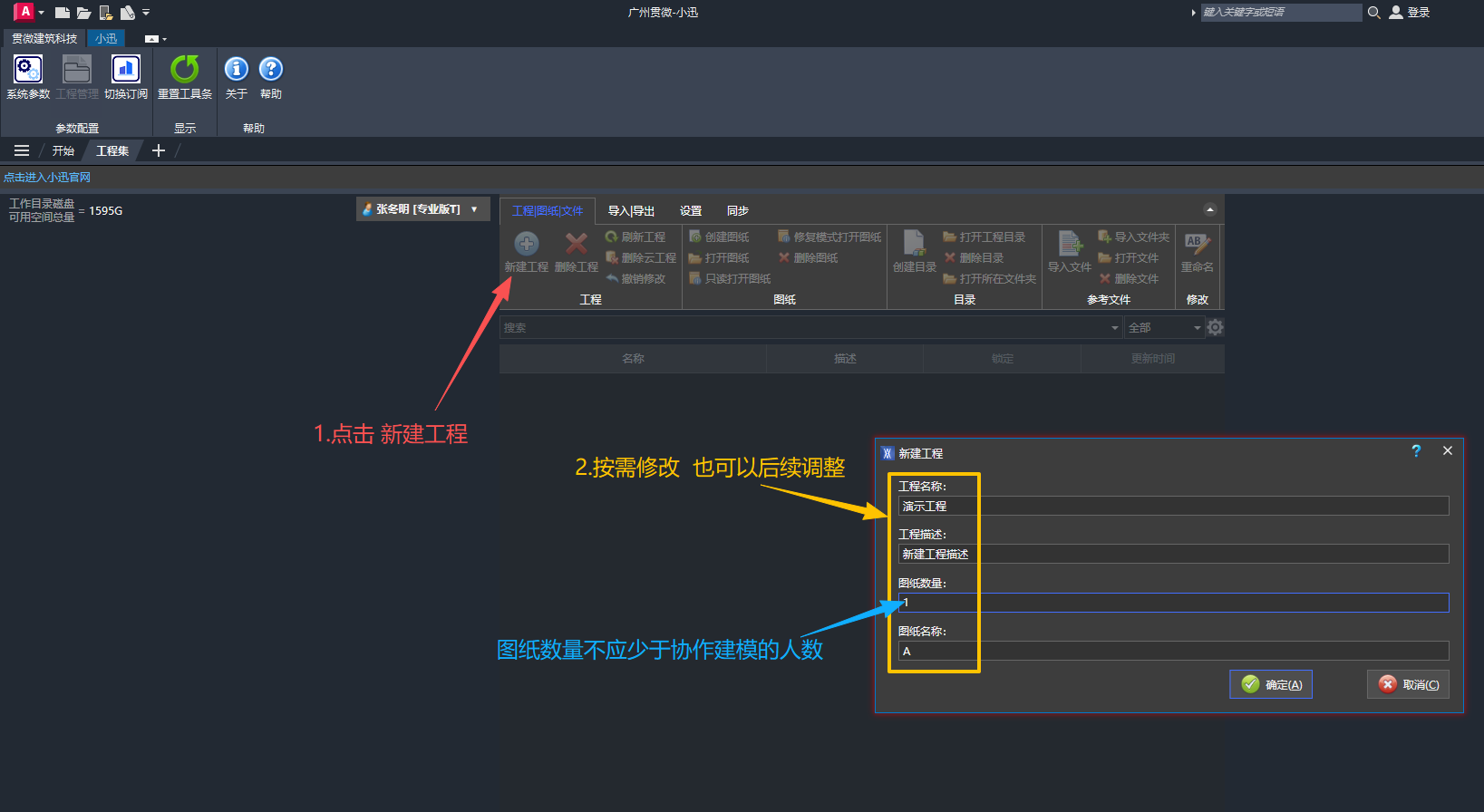

新建工程。对话框里即可填写工程名、图纸名
3.2、导入参考文件(底图)¶

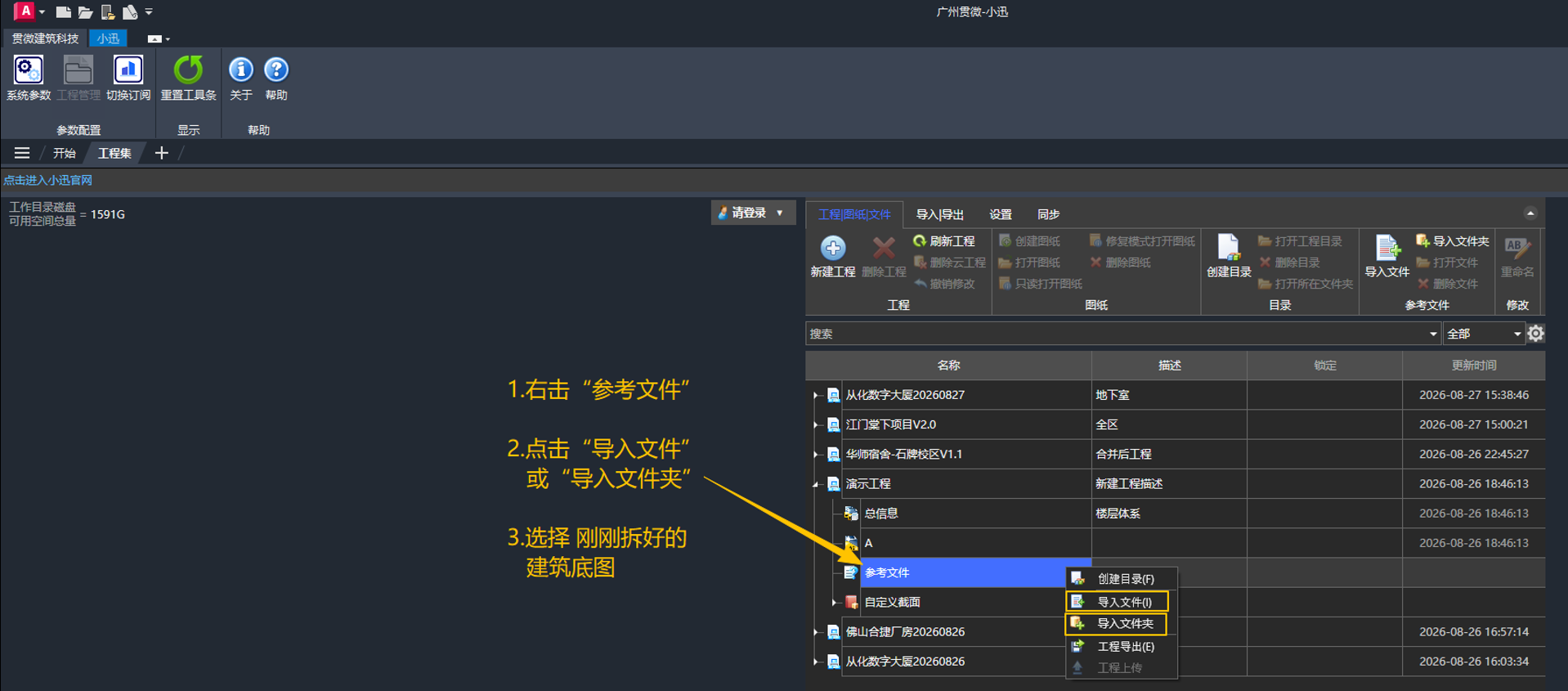

将第二章拆好的 DWG 加入本工程参考文件（「选择文件」可多选，或「选择文件夹」）。
操作：
3.2.1 导入参考文件
导入参考文件
进一步了解请点击：添加参考文件
四、总信息¶

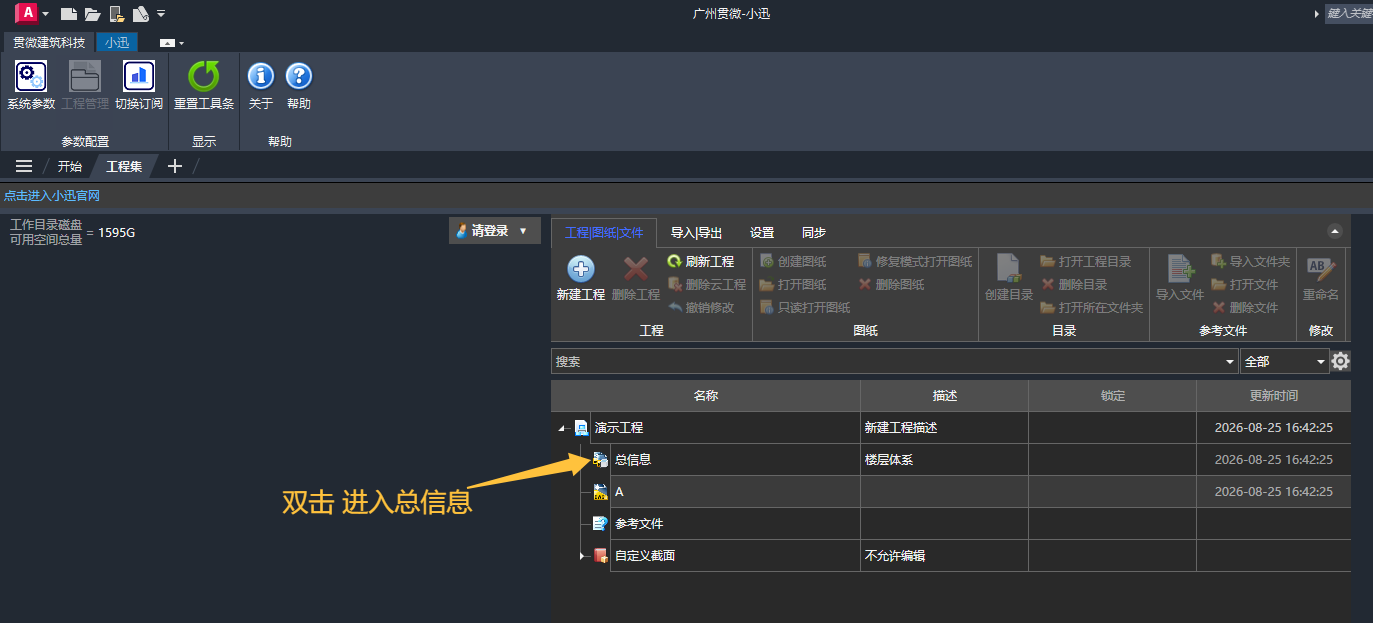

在工程集页面，双击刚刚建立工程的总信息。
4.1、新建楼层、标准层¶
4.1.1 操作界面
总信息操作界面
4.1.2 添加楼层
操作：
批量添加楼层：选体系 → 设标准层、层高、层数 →「向上添加」（场地以上）或「向下添加」（场地以下）。标准层未定可用临时名，建好一层再改。
向上 / 向下添加楼层
4.2、修改楼层、标准层¶
编辑前请确保当前在「立面状态」，若在「平面状态」，可点击总信息工具「立面」转换显示状态
一图说明修改楼层、标准层：

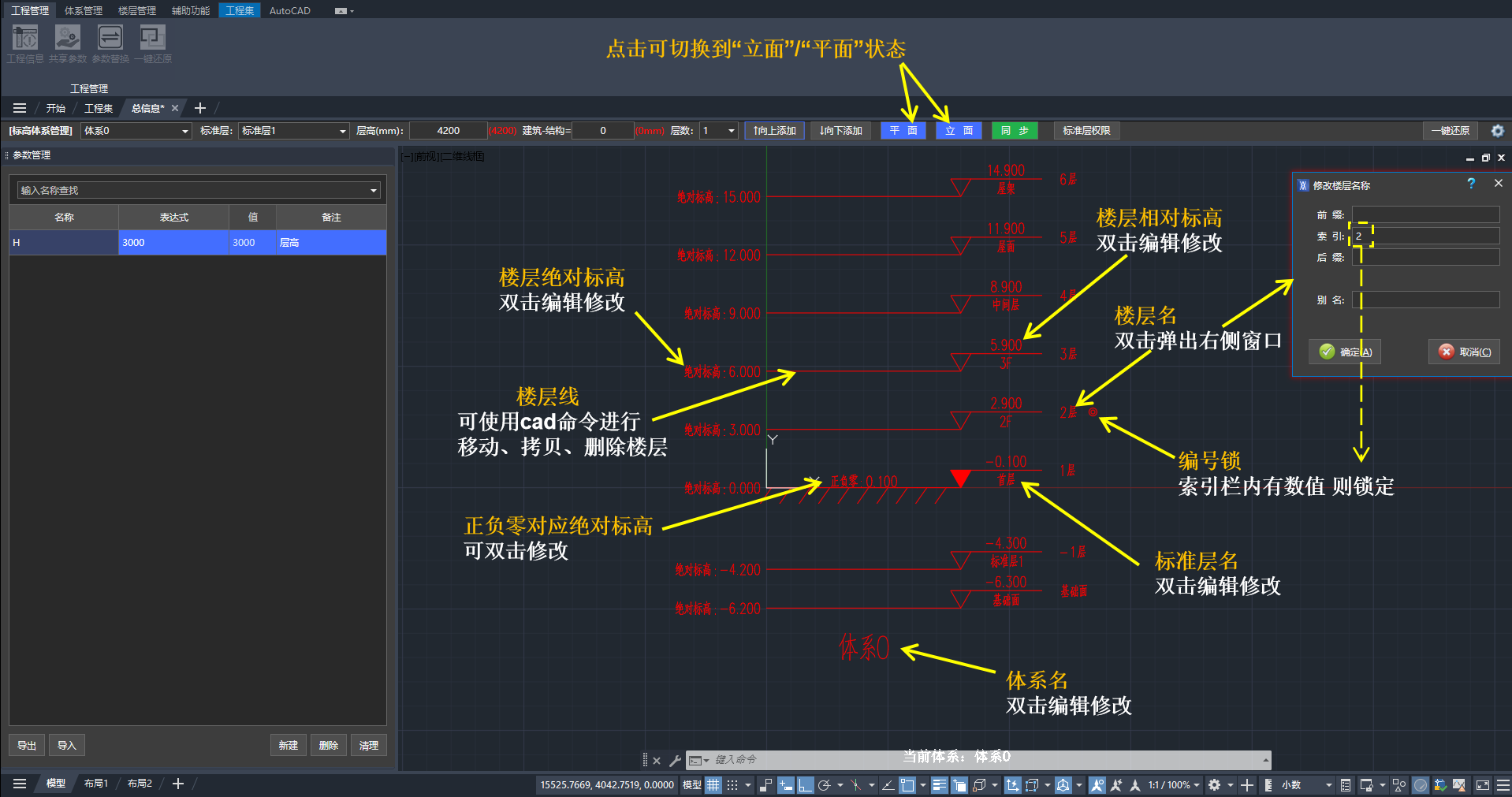

双击可改楼层名、标准层名、层高与标高；楼层线可用 CAD 命令移动、复制、删除
4.3、多体系和确定体系位置¶
4.3.1 需要多个体系可新建体系，或根据工程情况，使用 CAD 命令：拷贝、镜像和删除体系。
进一步了解请点击 体系管理
4.3.2 确定体系位置
构件离基点过远可能导致 YJK 计算出错，故体系基点布置建议按以下原则：
1）单体系原点建议直接放在世界坐标原点 WCS (0,0)。
2）多体系可将底部体系（如地下室或裙房）的角点布置在 (0,0)，其余体系根据总图相应放置。
多体系工程，体系间位置确定的原则是：相邻且平行的任意两条轴线间没有误差
4.4、权限分配、同步和退出总信息¶
标准层权限：指定各张图纸负责编辑的标准层。
同步：就是把总信息内容刷到对应的图纸。
一键还原：回到上一次正常保存的总信息（只恢复总信息）。
操作：

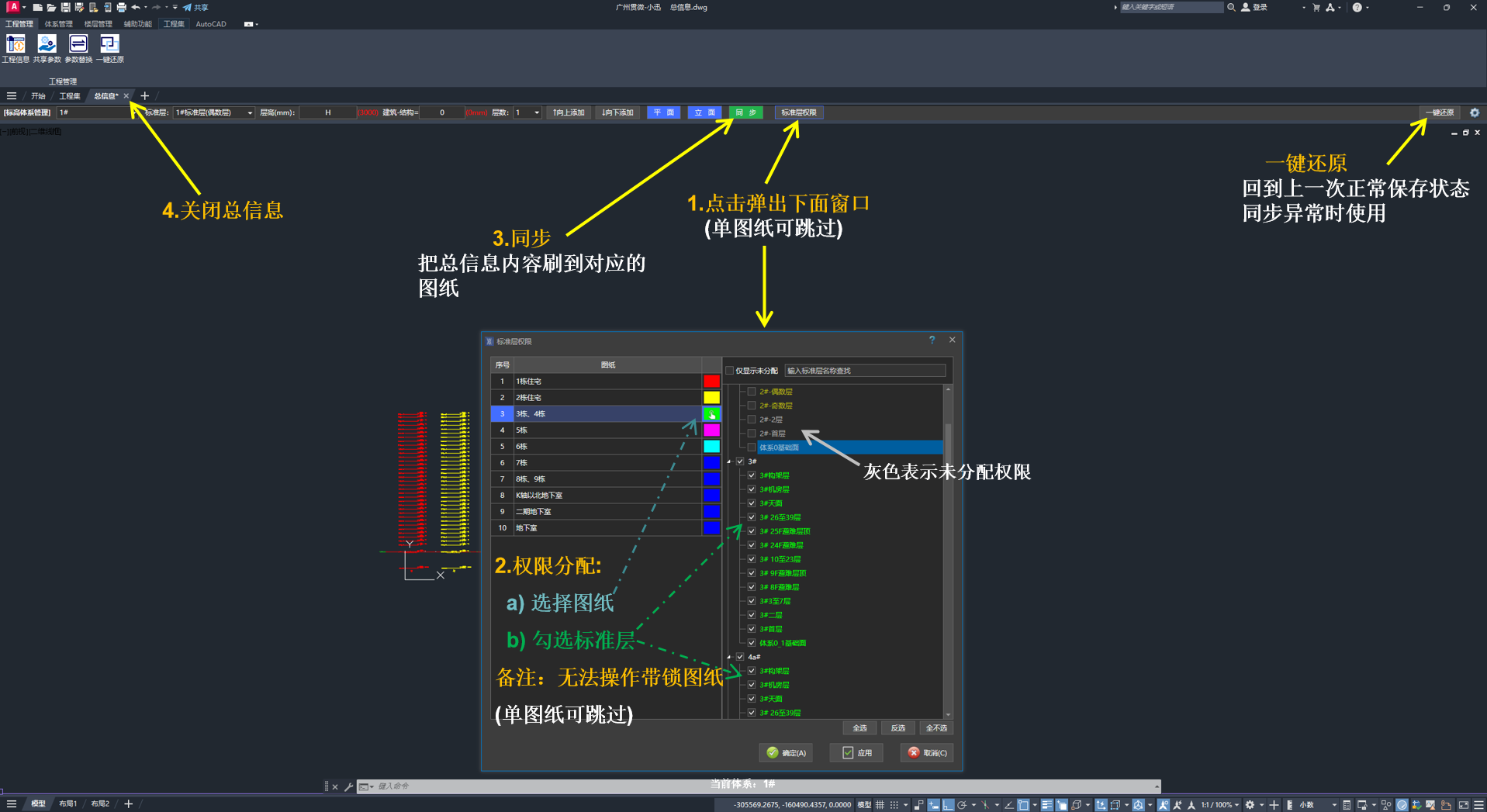

4.4.1 协同时先分配标准层权限。
4.4.2 点「同步」，把总信息刷到图纸。
4.4.3 需要时可「一键还原」；完成后退出总信息。
五、参照底图¶
5.1、进入「图纸」¶

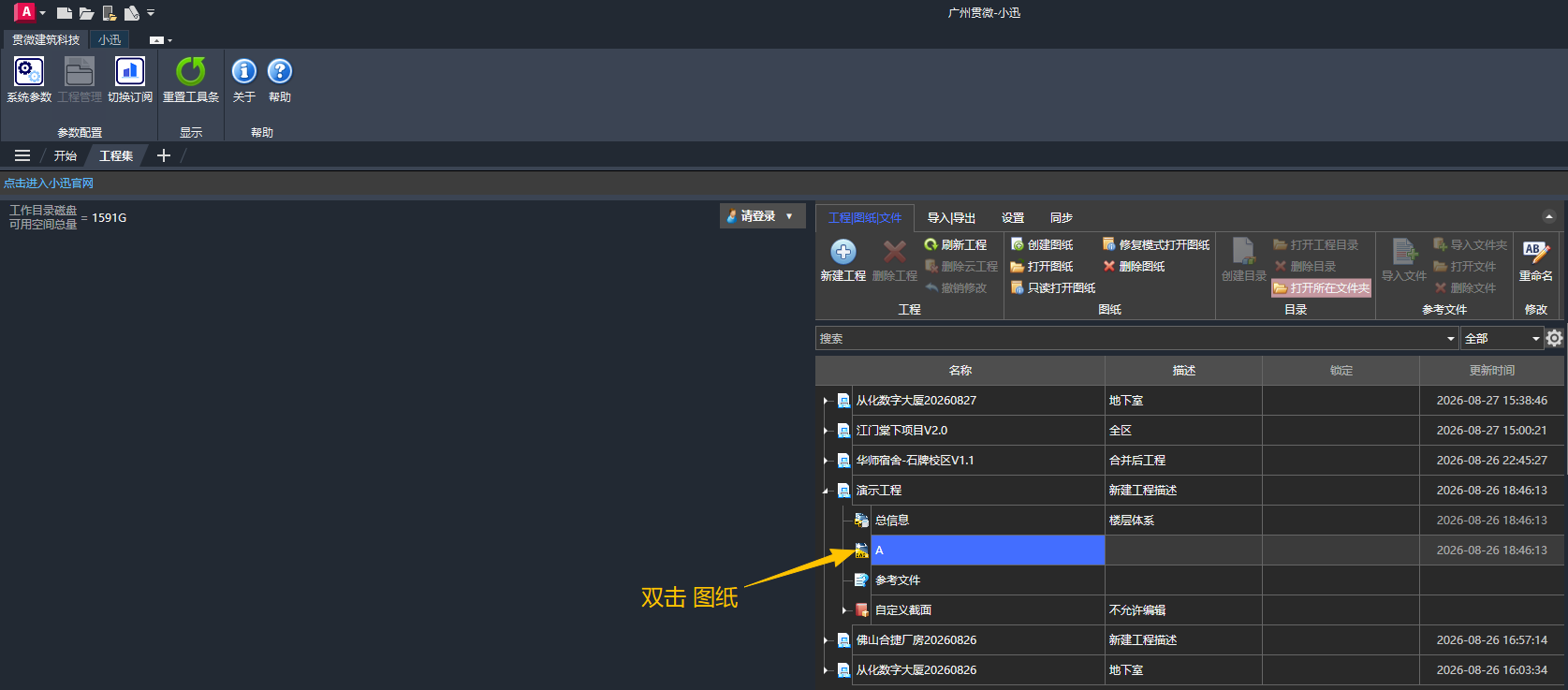

操作：
5.1.1 在工程集双击设计图纸，进入图纸界面。
5.2、添加模板图¶
操作：

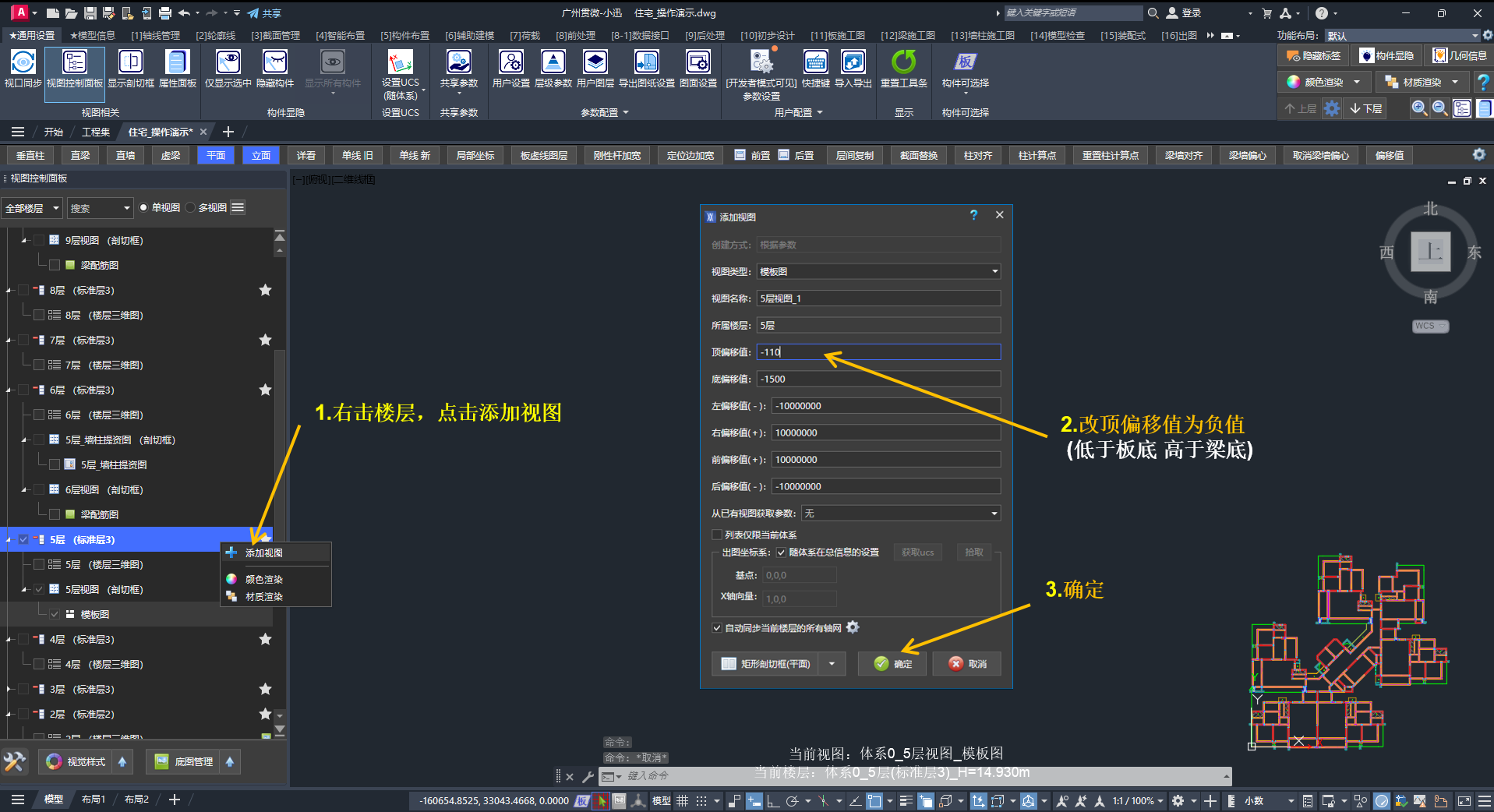

5.2.1 按工程需要添加模板图，剖切高度对准梁（见图）。
5.3、设置 UCS 和参照底图¶
参照前务必使：当前坐标 = 体系坐标
方便后续布置构件，底图可以参照在刚刚新建的视图里
操作：

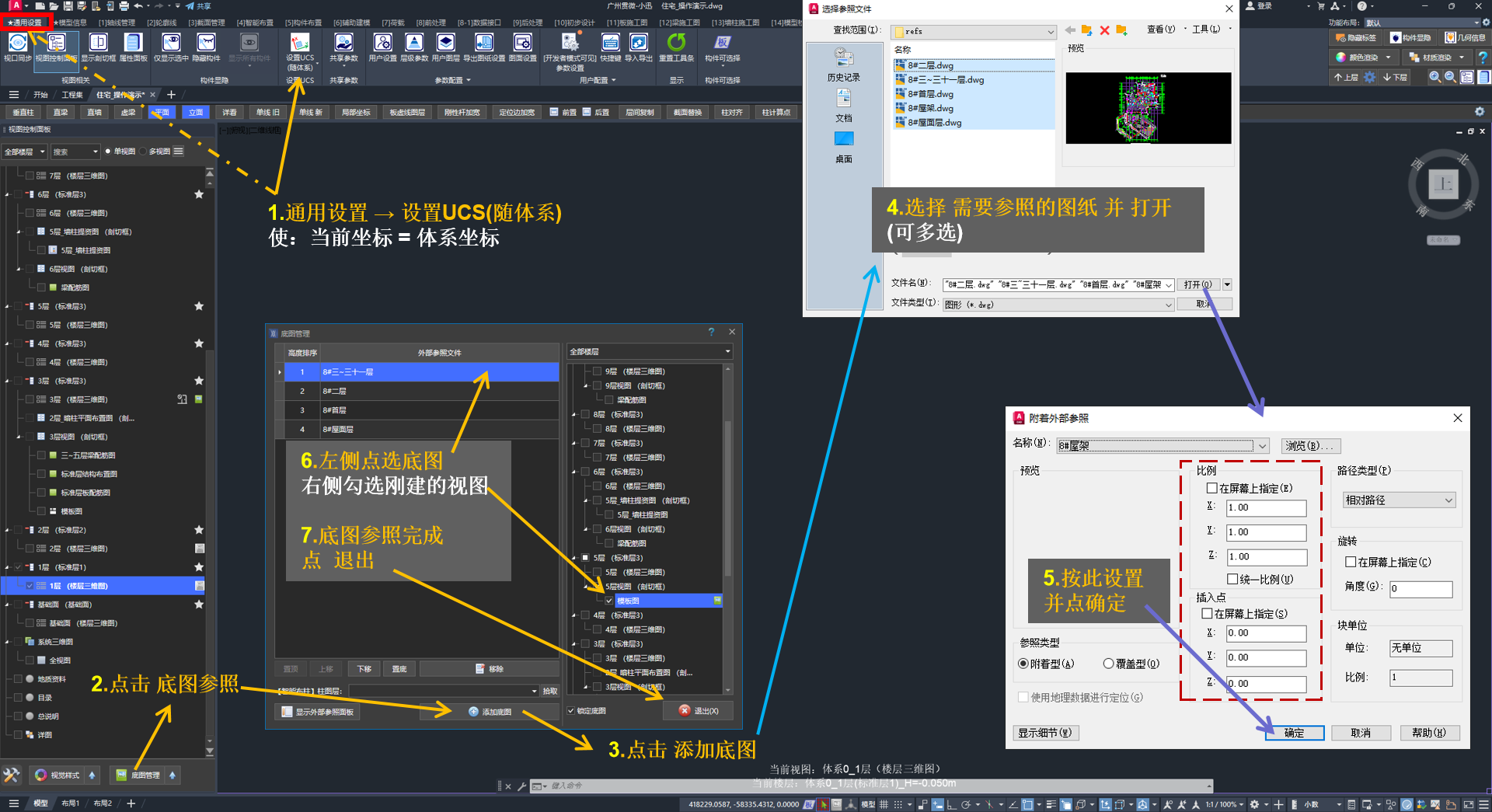

5.3.1 设置 UCS 后添加底图，并加载到当前视图。
添加底图并加载到视图
5.4、底图位置或方向的调整¶
当底图插入位置或方向不合适：打开「底图可选择」，再用 CAD MOVE / ROTATE。
建议把轴网关键点，如：轴网角点或核心筒放在体系原点。
把底图关键点移到体系原点
关联文档：底图管理 · 添加底图、对象可选择、底图显隐、详看
六、轴网¶
轴网 ≈ 施工放线，是误差调整的参照。小迅规定构件布置前必须得有轴网，如方案阶段未提资轴网，可手绘简单轴网在底图过渡使用。

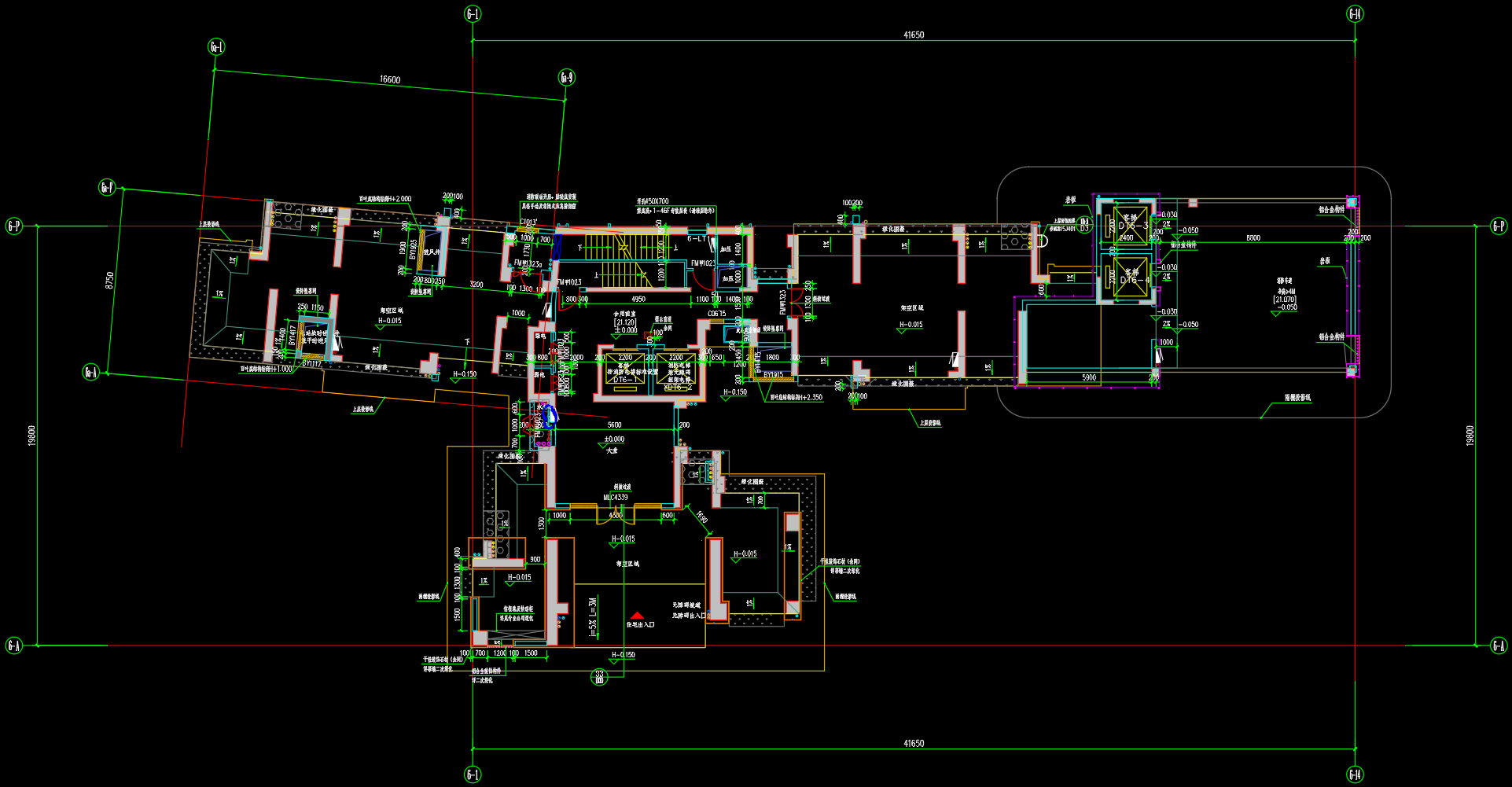

过渡轴网设置原则：1. 轴网最外边能包围所有构件；2. 每个方向的构件都有可对应轴线
过渡轴网示范
6.1、识别轴网¶
操作：
6.1.1 从底图生成轴网
轴线管理 → 创建轴网 → 识别轴网。拾取轴线、轴号、轴号引线所在图层 → 确定识别范围 → 确定基点与 X 轴方向。
宜用体系坐标定点，避免抓底图碎点把误差带进全楼。交织复杂轴网必须人工核对。
识别轴网
关联文档：识别轴网
6.2、同步轴网¶
操作前打开「轴线可选择」。
| 轴网功能 | 绝对位置 | 数据 | 本栋怎么用 |
|---|---|---|---|
| 同步 | 不变 | 不同视图间轴网属于同一套数据，修改会同步到其他视图 | 本栋上下层 |
| 复制 | 相对位置不变 | 复制后与源轴网独立 | 同户型不同体系 |
操作：
6.2.1 把本层轴网同步到本栋其他层

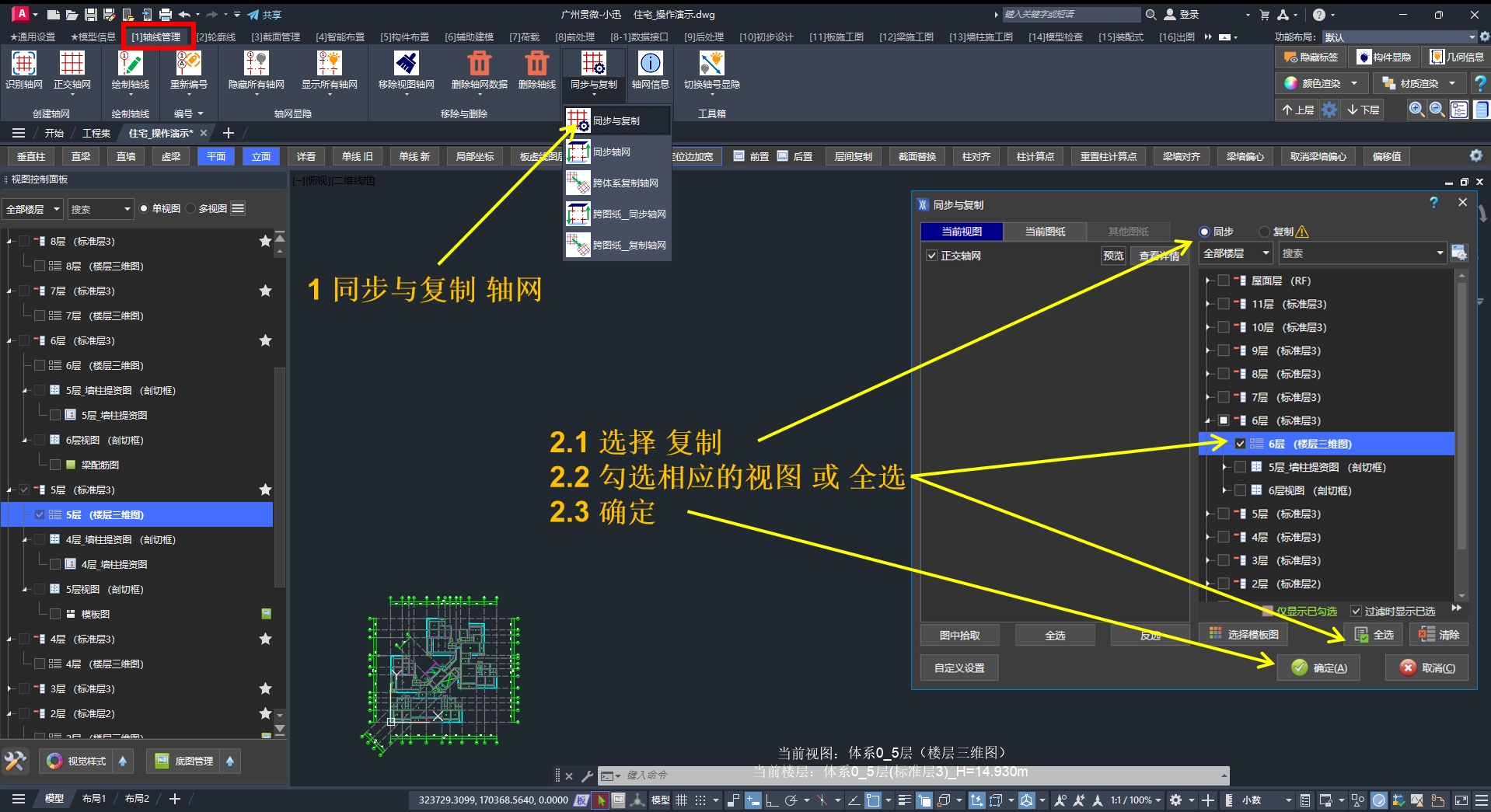

轴线管理 → 同步与复制 → 同步轴网：选轴网 → 选目标视图。
同步轴网
关联文档：同步轴网
七、布置构件与改截面¶
- 建议顺序：开启「定位边加宽」 → 布置竖向构件 → 墙柱提资检查 → 布置水平构件
7.1、认识定位边（不动边）、定位点（不动点）¶
定义：对齐方式 = 截面变化时的不动点、不动边。
| 梁、墙 | 柱 | |
|---|---|---|
| 你怎么点 | 起点 → 终点的连线 | 插入点 |
| 软件里叫 | 定位边（不动边） | 定位点（不动点） |
| 改截面时 | 这条边不动，厚度往另一侧长或缩 | 这个点不动，截面绕它长缩 |
-
例如：电梯井洞口边一般不变。核心筒洞口边的墙或梁定位边可定为洞口边。
-
建议布置构件时，仅关注构件 [定位边] 和 [定位点] 定在合适位置，计算模拟问题后续调整
关联文档：对齐方式
操作：
7.1.1 开启「定位边加宽」

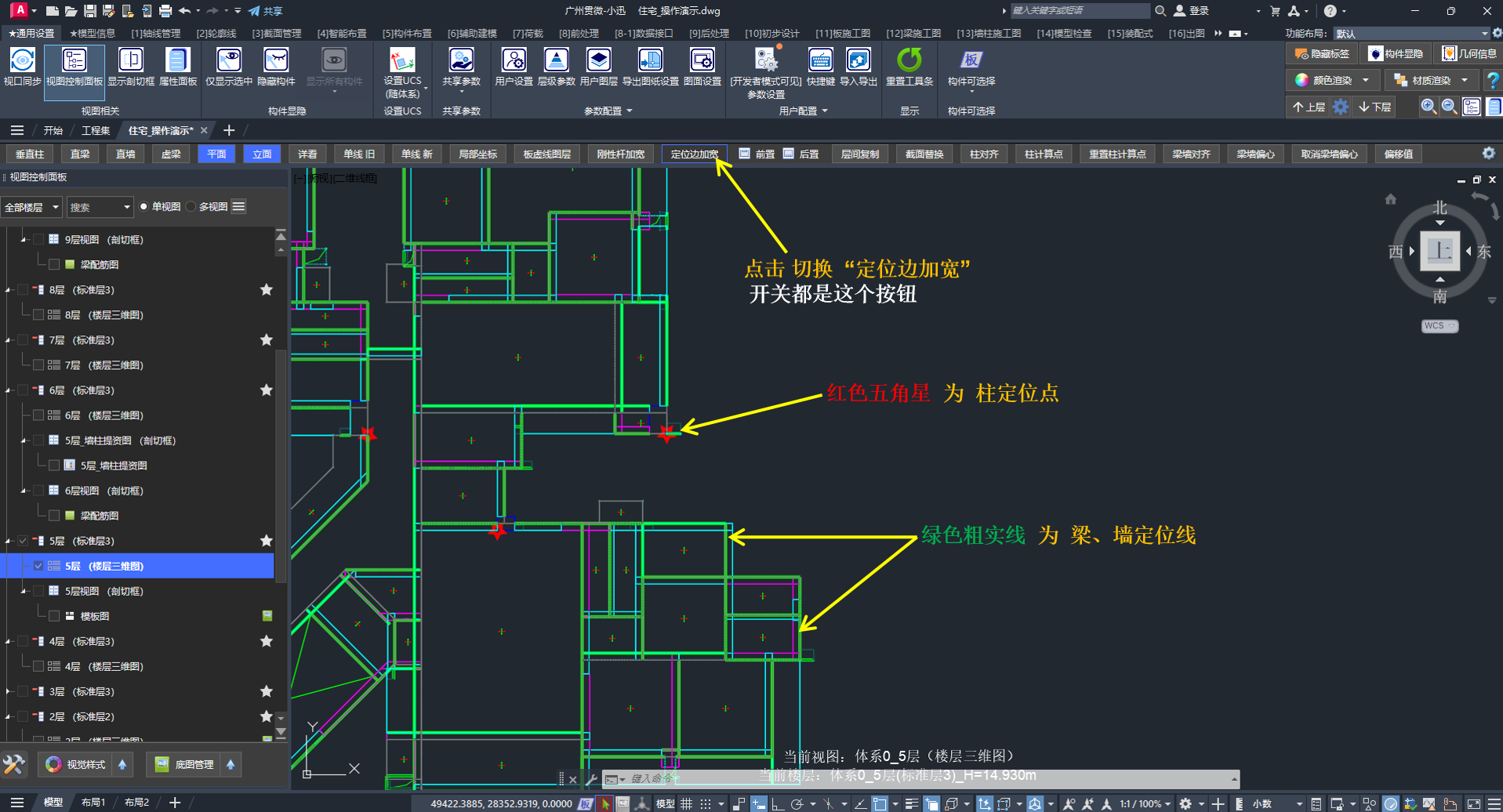

布置构件前，点开工具条「定位边加宽」（开关同一按钮）：绿色粗线是梁、墙的定位边，红星是柱的定位点。
定位边加宽
7.2、布置竖向构件：柱、墙及墙开洞¶
7.2.1 布置垂直柱
「工具条」处点「垂直柱」→ 选柱截面类型 → 再选截面（也可后续原位修改）→ TAB 或右键切换对齐（决定定位点在截面哪一角 / 中）→ 点击插入点（落点=定位点）→ 选中柱，双击字符可在位改截面尺寸
布置垂直柱
7.2.2 布置直墙
「工具条」处点「直墙」 → 选截面 → TAB 或右键切换对齐 → 点起点与终点（连线 = 定位边）
布置直墙
7.2.3 墙面开洞
构件布置 → 墙面开洞 → 墙面开洞：选截面、设底部标高与对齐 → 在墙上点插入点。
可选中用 CAD 命令删除，或「批量删除」选「墙洞」。
布置墙洞
7.3、用墙柱提资图检查碎数¶
在布置水平构件之前，生成墙柱提资图并标注，提前检查碎数，避免误差扩散。
7.3.1 生成墙柱提资图并标注核对
初步设计 → 墙柱初步设计 → 墙柱提资（单楼层）（或多楼层）。再生成尺寸标注，核对墙柱定位标注有无碎数。

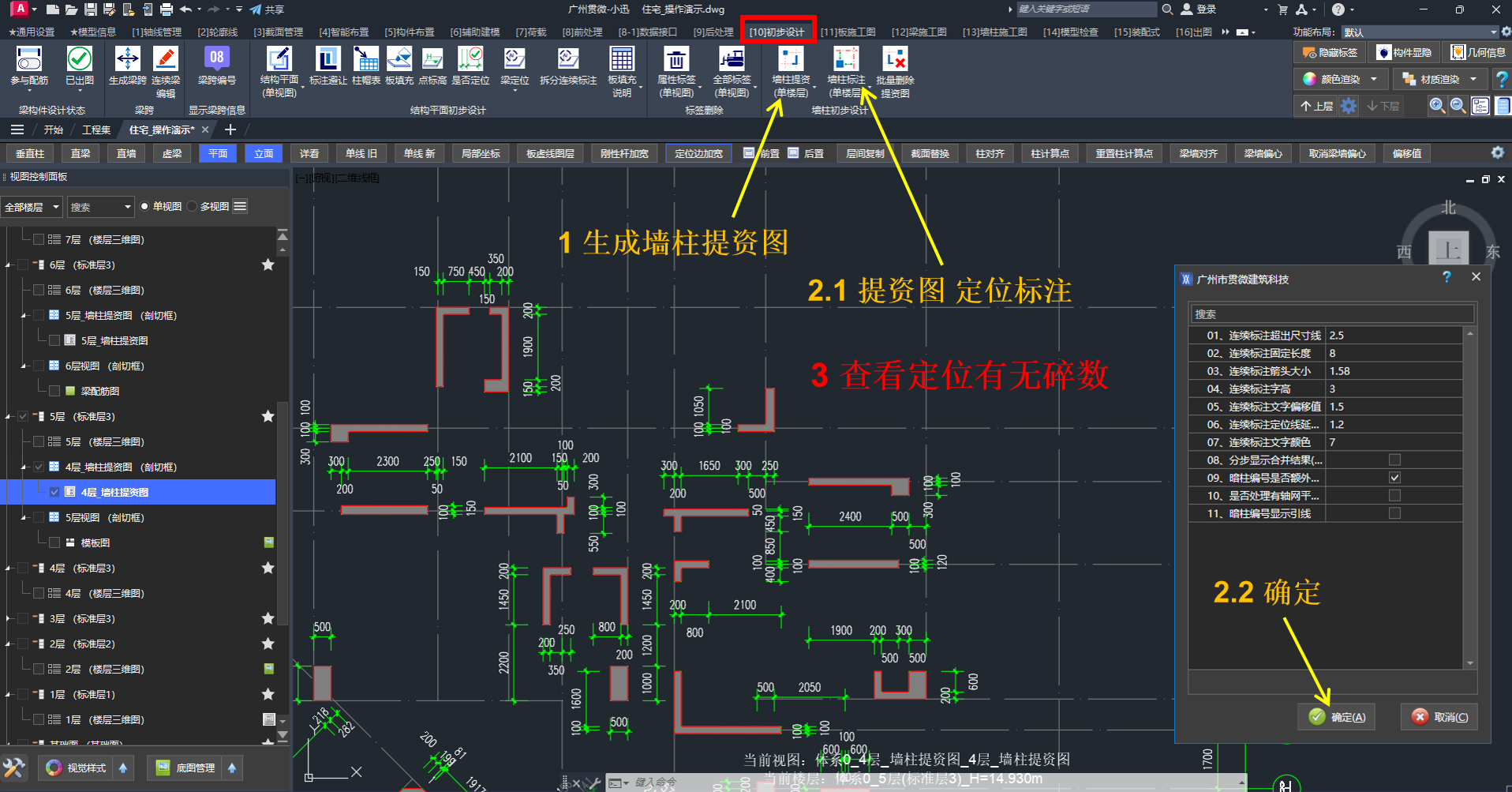

生成墙柱提资图并标注
7.3.2 检查完可留可删
删除墙柱提资图
关联文档：墙柱提资图
7.4、布置水平构件：梁、虚梁、飘板、成板、板洞¶
7.4.1 显示截面

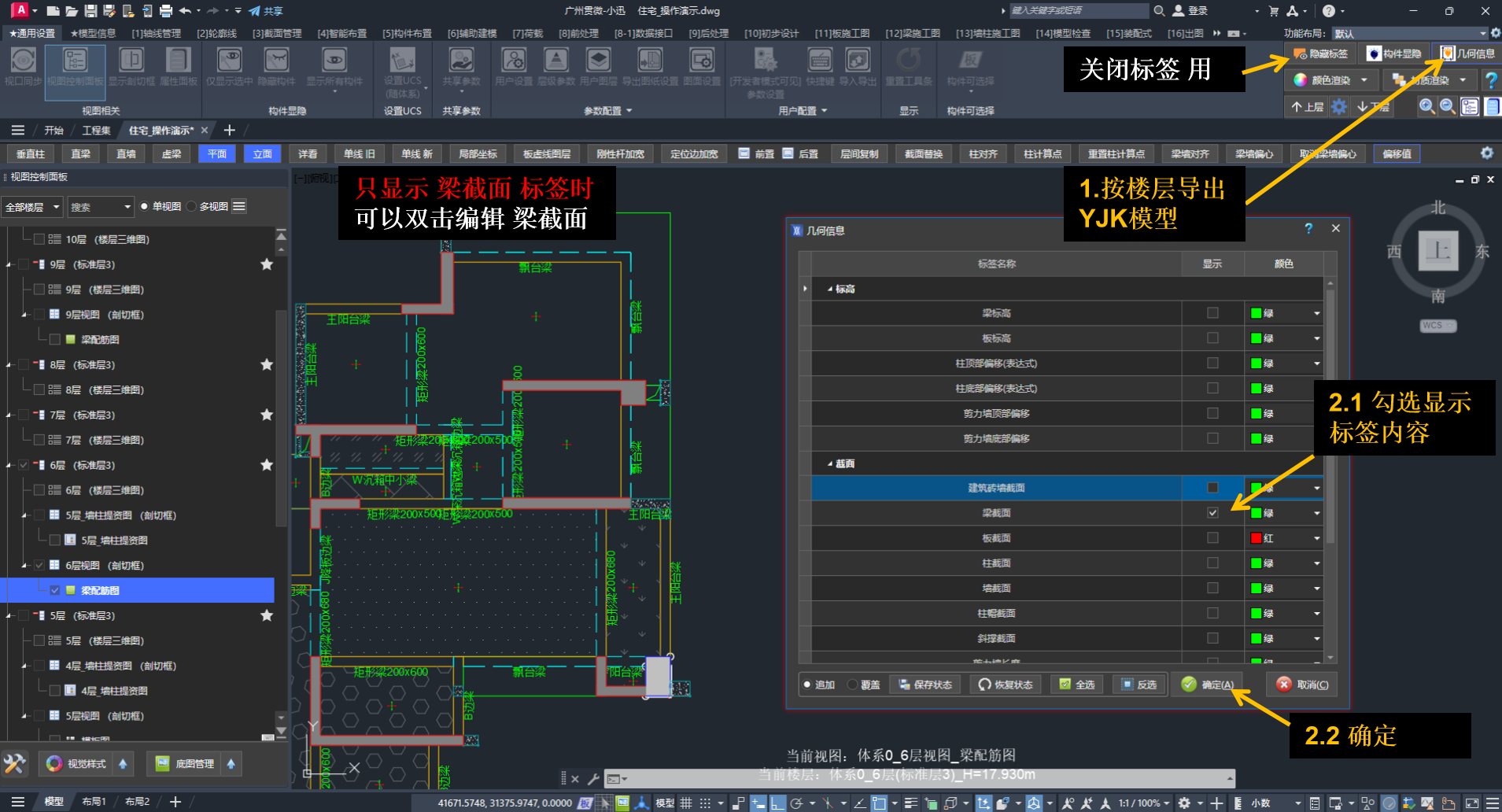

常用功能处点「几何信息」→ 勾选梁截面 → 确定
显示/隐藏截面
7.4.2 布置直梁
「工具条」处点「直梁」→ 选截面 → TAB 或右键切换对齐 → 点起点与终点（连线 = 定位边）
布置直梁
7.4.3 布置直虚梁
「工具条」处点「直虚梁」→ 工具条「类型」选虚梁→ 点起点与终点。
布置直虚梁
7.4.4 用虚梁围闭成板，模拟飘板
小迅模拟飘板的方法是：用虚梁围闭自动成板，导模默认按弹性板 3。
用虚梁围闭成板，模拟飘板
7.4.5 成板 / 全房间洞
-
生成楼板：构件围成闭合区域时自动生成板。
-
全房间洞：开启「板可选择」，选中板后
ERASE= 全房间洞，再删除板洞符号 = 取消开洞。 -
0 板厚：选中楼板，双击修改板厚为 0。
-
未成板排除：先排节点未搭接 / 误差，再用二分法分段查。具体请查看 排查未生成板
自动生成板 / 全房间洞
7.4.6 局部板洞
构件布置 → 局部板洞 → 楼板开洞：选截面、TAB 切换对齐 → 点插入点。也可以用「任意板洞」按轮廓绘制。
布置局部板洞
7.5、修改截面¶
7.5.1 选中构件 → 双击图面尺寸字符
7.5.2 显示构件截面 → 双击标识修改
7.5.3 格式刷：CAD MATCHPROP。
7.5.4 截面替换
「工具条」处点「截面替换」→ 选目标截面 →「选择构件」。
截面替换
7.5.5 修改板厚
辅助建模 → 板 → 修改板厚 → 输入板厚 → 框选板，右键确定
点选需点到板中红绿十字，用框选更方便
修改板厚
7.6、修改高度偏移值¶
工具条「偏移值」→ 输入偏移值 → 勾选构件类型 →「选择构件」，右键确定
修改高度偏移值
关联文档：修改高度偏移值
- 关于建模更多操作技巧和便捷功能请点击 操作技巧 查看。
八、杆件连接¶
杆件连接展开篇幅较大，此处仅作最基本操作说明，后续添加视频详细讲述
8.1、认识单线模式¶
导模前用单线模式查看计算点、计算线（对应 YJK 网格线）和刚性杆。工具条上有两种，显示效果和退出方式不同：
| 单线 旧 | 单线 新 | |
|---|---|---|
| 显示 | 梁墙计算线、柱计算点等 FEA 信息 | 类似 3D3S 的构件单线 |
| 退出 | ESC 或空格 |
再点一次「单线 新」 |
8.1.1 单线模式（旧）¶

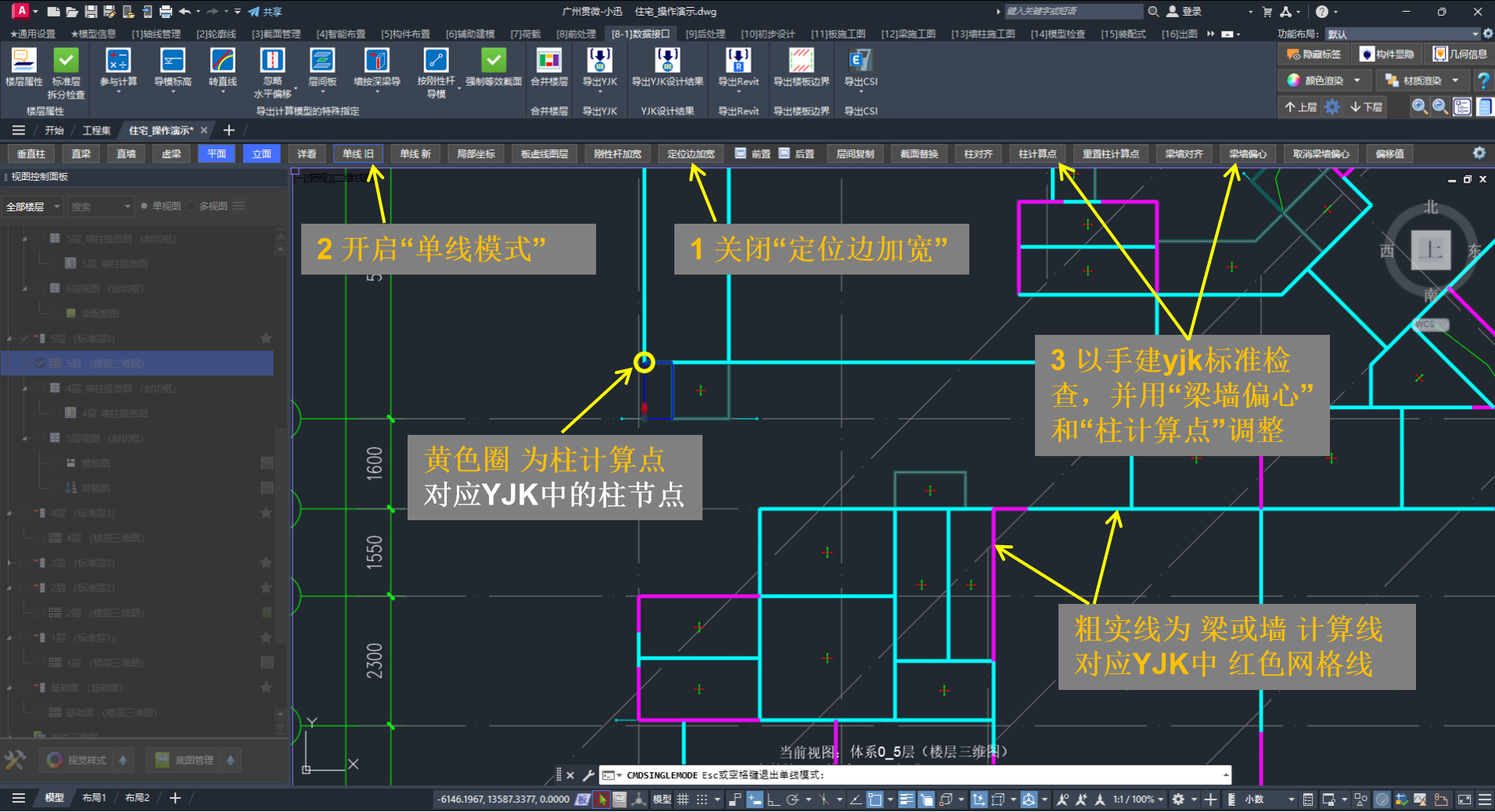

查看前先关掉工具条「定位边加宽」，避免和计算线叠在一起。点「单线 旧」：黄圈是柱计算点（对应 YJK 柱节点），粗实线是梁墙计算线（对应 YJK 红色网格线）。按 ESC 或空格退出。
单线（旧）：黄圈为柱计算点，粗实线为梁墙计算线
8.1.2 单线模式（新）¶
工具条「单线 新」：类似 3D3S 单线，再点一次退出。需要加粗计算线：CAD 状态栏开「显示 / 隐藏线宽」。
单线（新）
关联文档：计算模型的设置与生成
8.2、修改柱计算点、梁墙偏心¶
默认计算点 = 定位点，默认计算线 = 定位线。上下层柱计算点不一致会出刚性杆。建议全视图或多层后批量设。
操作：
8.2.1 设置柱计算点
「工具条」处点「柱计算点」：框选柱 → 点击设置计算点。可输入 END 捕捉端点。建议关闭底图。
设置柱计算点
8.2.2 设置梁墙偏心
「工具条」处点「梁墙偏心」：框选梁墙 → 点击确定计算线位置。不可把偏心设出构件范围，不要碎数偏心。偏心会影响成板边界。
设置梁墙偏心
九、荷载¶
9.1、初步认识界面¶

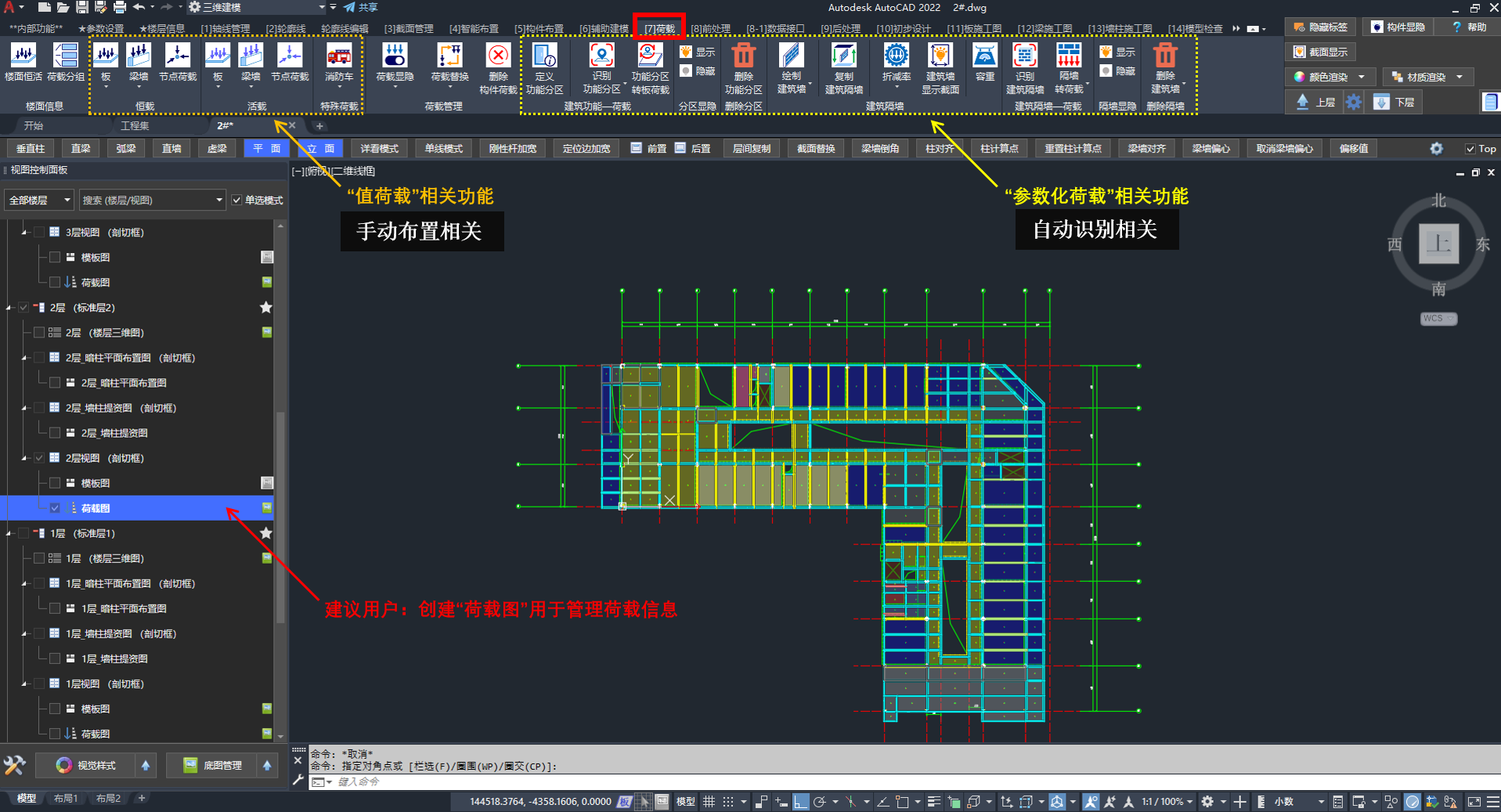

荷载选项卡按钮布局
先建荷载图，再按底图情况选路径。
| 路径 | 什么时候走 | 做什么 |
|---|---|---|
| 自动识别 | 有 T7 建筑图 | 识别功能分区（按建筑墙）→ 转板荷载；识别建筑隔墙 → 隔墙转荷载 |
| 手动布置 | 没有 T7，或不想用识别 | 在荷载管理器里添加 荷载。把荷载布置在构件上 |
9.2、建立荷载视图¶
操作：
9.2.1 在同一剖切框上加一张荷载图

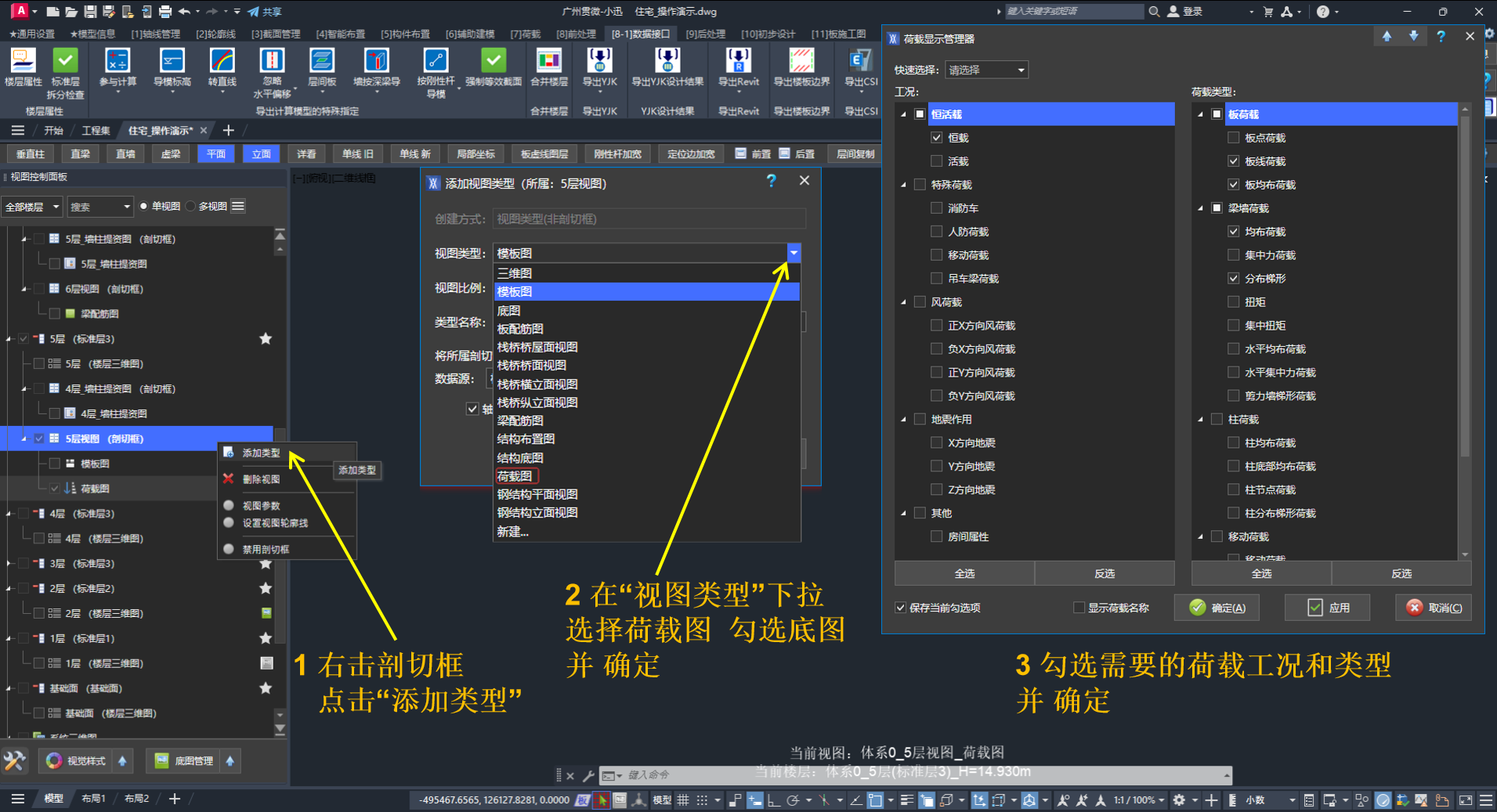

剖切框上右键 →「添加视图」→ 类型选「荷载图」。切换时自动弹「荷载显示」。
同一剖切框下添加视图（此处选荷载图）
关联文档：荷载图
9.3、T7 转荷载¶
9.3.1 T7 建筑图转面荷载¶
初次使用小迅，面荷载布置建议用户采用 手动布置 方式。
要了解小迅的自动识别面荷载相关功能，请点击 功能分区布置楼板荷载 详细了解。
9.3.2 T7 建筑图转线荷载¶
9.3.2.1 识别建筑隔墙

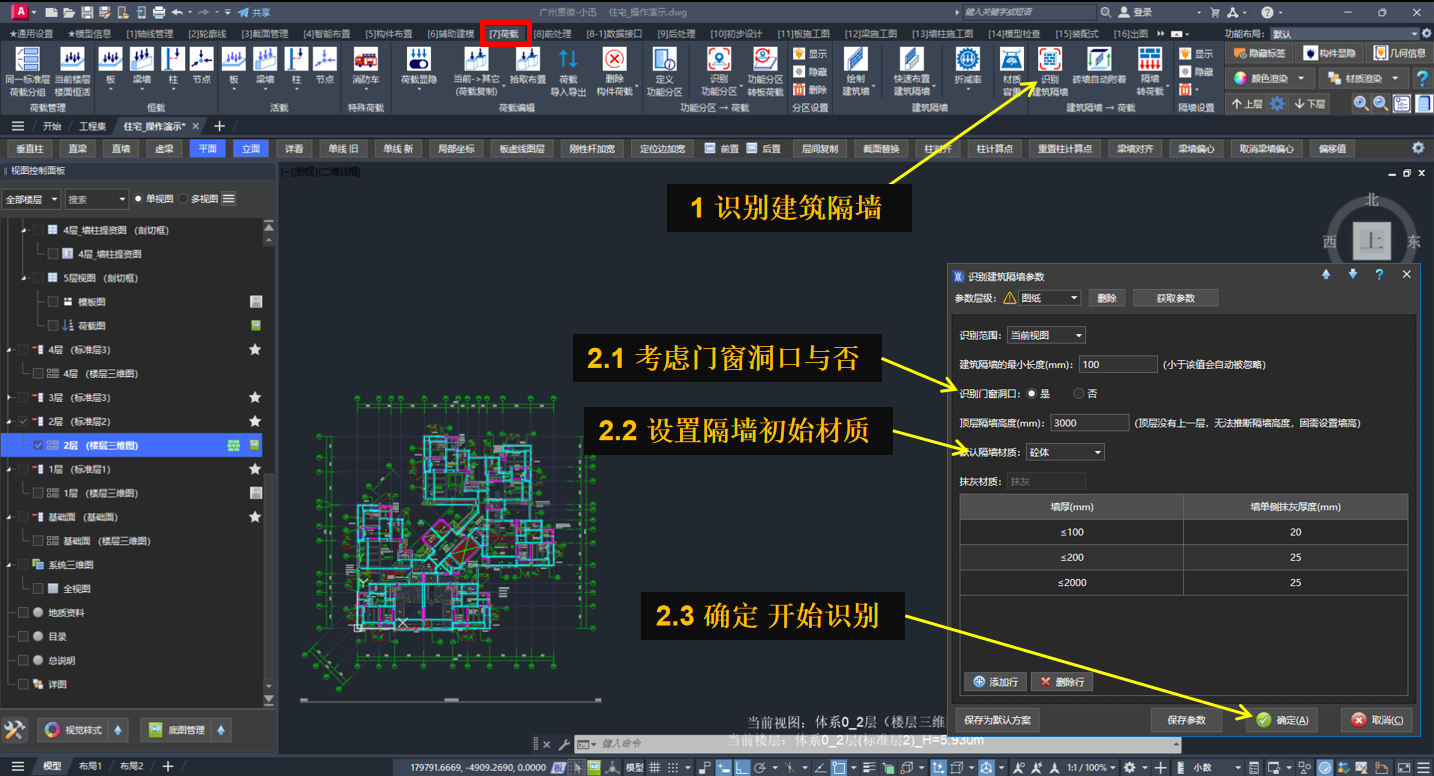

荷载 → 建筑隔墙 → 荷载 → 识别建筑隔墙（建筑底图须为天正 T7）→ 修改参数 → 确定
识别建筑隔墙
9.3.2.2 隔墙转荷载
荷载 → 建筑隔墙 → 荷载 → 隔墙转荷载。

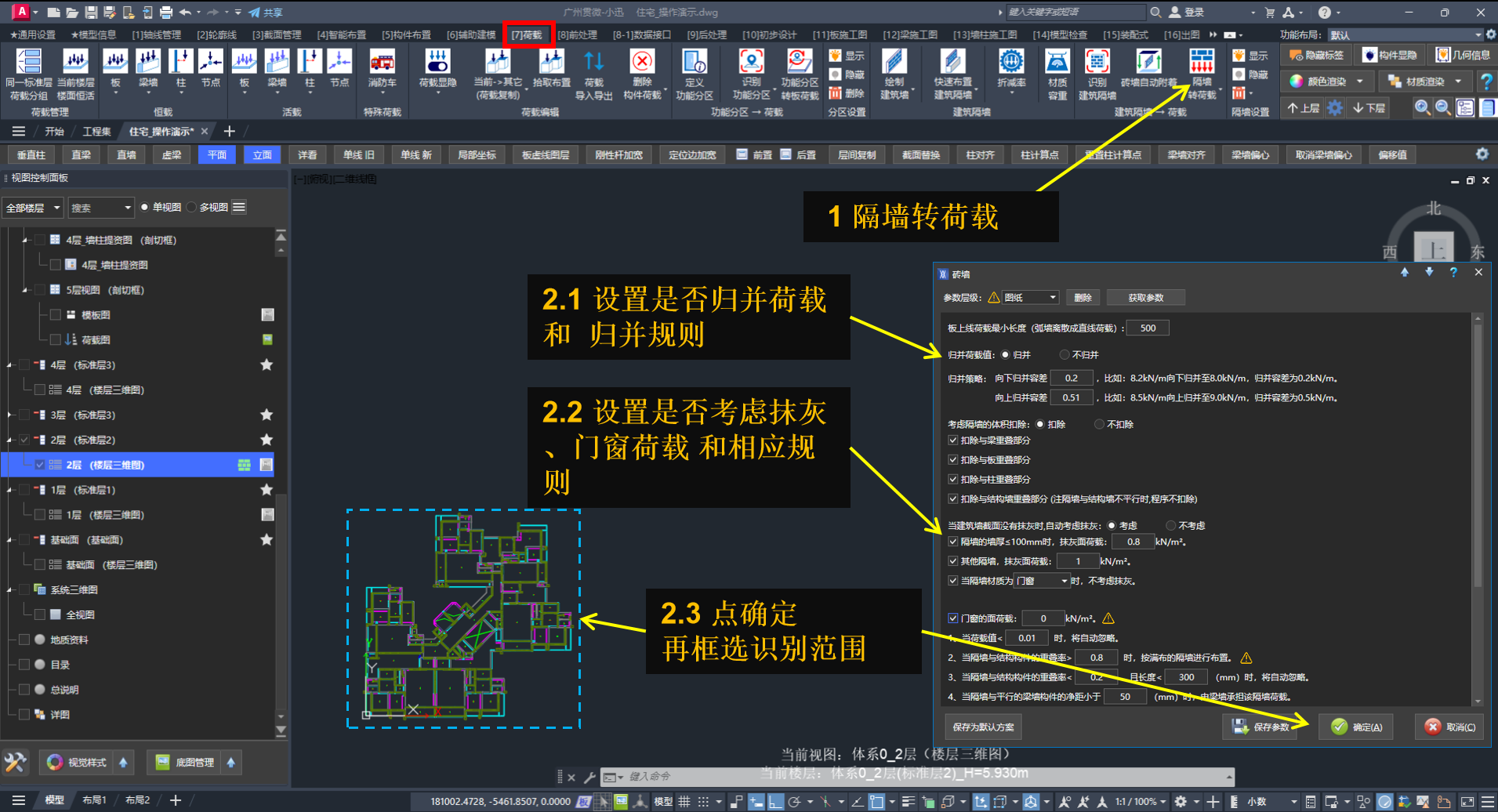

隔墙转荷载
关联文档：荷载管理
9.4、手动布置¶

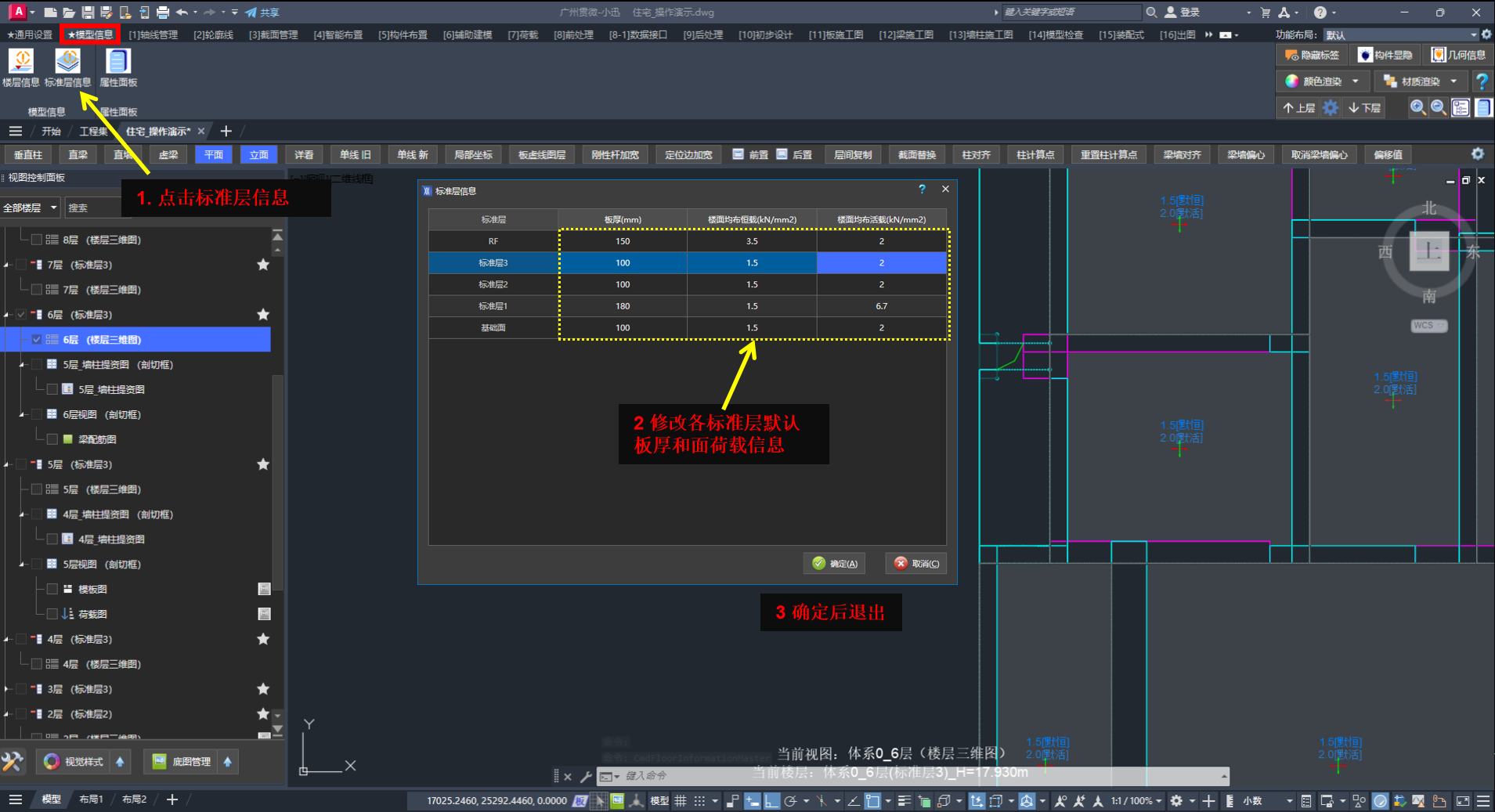

9.4.1 设定楼层板面默认荷载
9.4.2 用荷载管理器 布置荷载

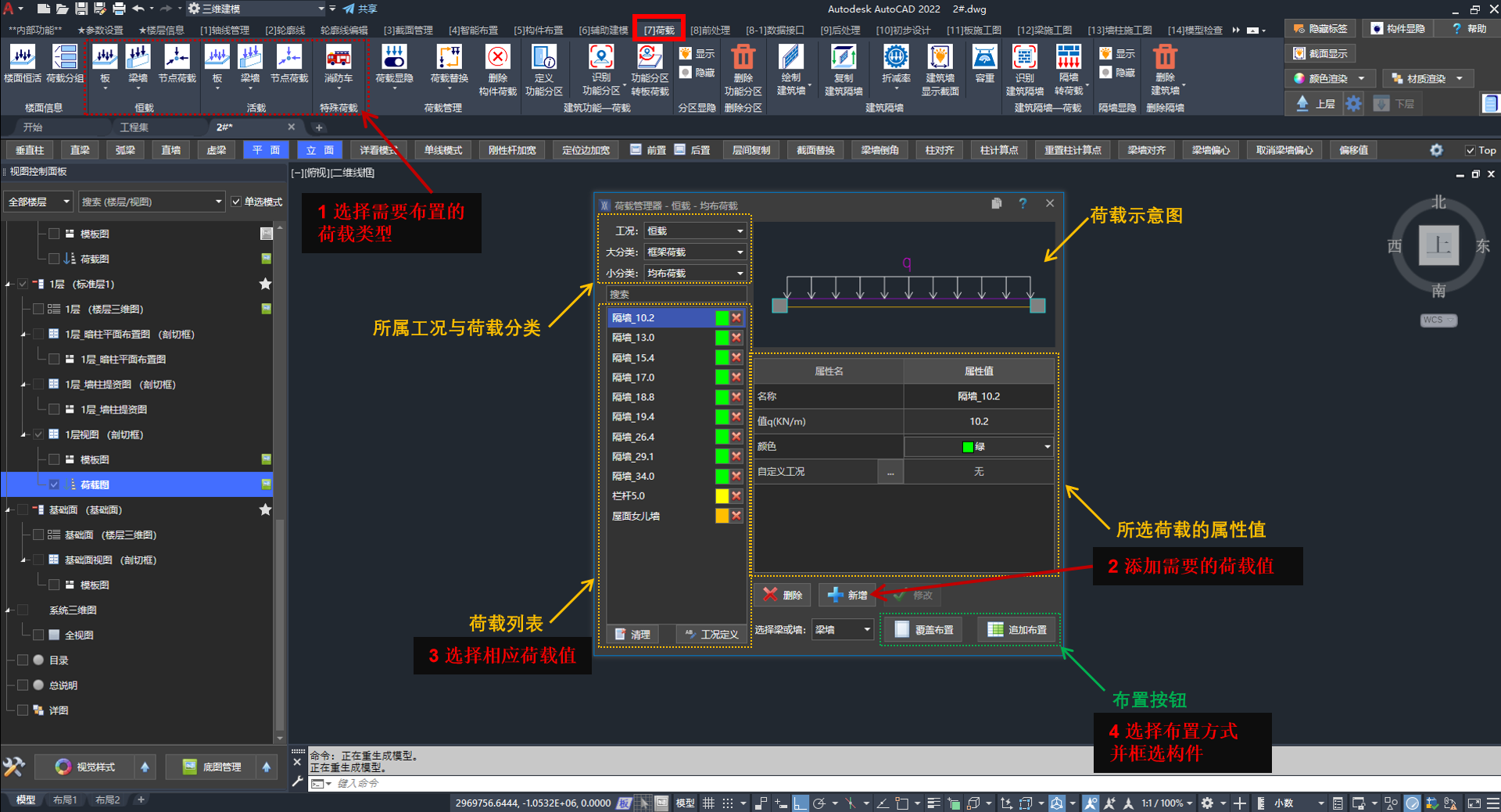

选择需要的荷载类型 → 荷载管理器中增加/修改荷载值 → 选中荷载值 → 选择布置方式 → 框选构件
荷载管理器
9.5、删除荷载¶
操作：
9.5.1 删构件上当前显示的全部该类荷载
选中荷载标签 ERASE，或 荷载 → 荷载编辑 → 删除构件荷载
只会删除已显示的荷载
删除构件上当前显示的荷载
9.5.2 多个板上线荷载只删一个
把该类型显示出来 → ERASE → 按住 Ctrl 点选对应荷载。
按住 Ctrl 删除某一条荷载
9.5.3 按类型 / 数值批量删
荷载 → 荷载编辑 → 过滤删除荷载。
过滤删除荷载
关联文档：如何删除构件中的某个荷载
十、前处理¶
小迅「前处理」信息 与 YJK「前处理」信息 可以双向互通
可以在 YJK 设定，也可以在小迅设定
建议尽量都在小迅设定，避免未匹配回小迅但更新覆盖了计算模型，导致重复工作或错漏
10.1、设置楼层信息¶
入口：模型信息 → 楼层信息。

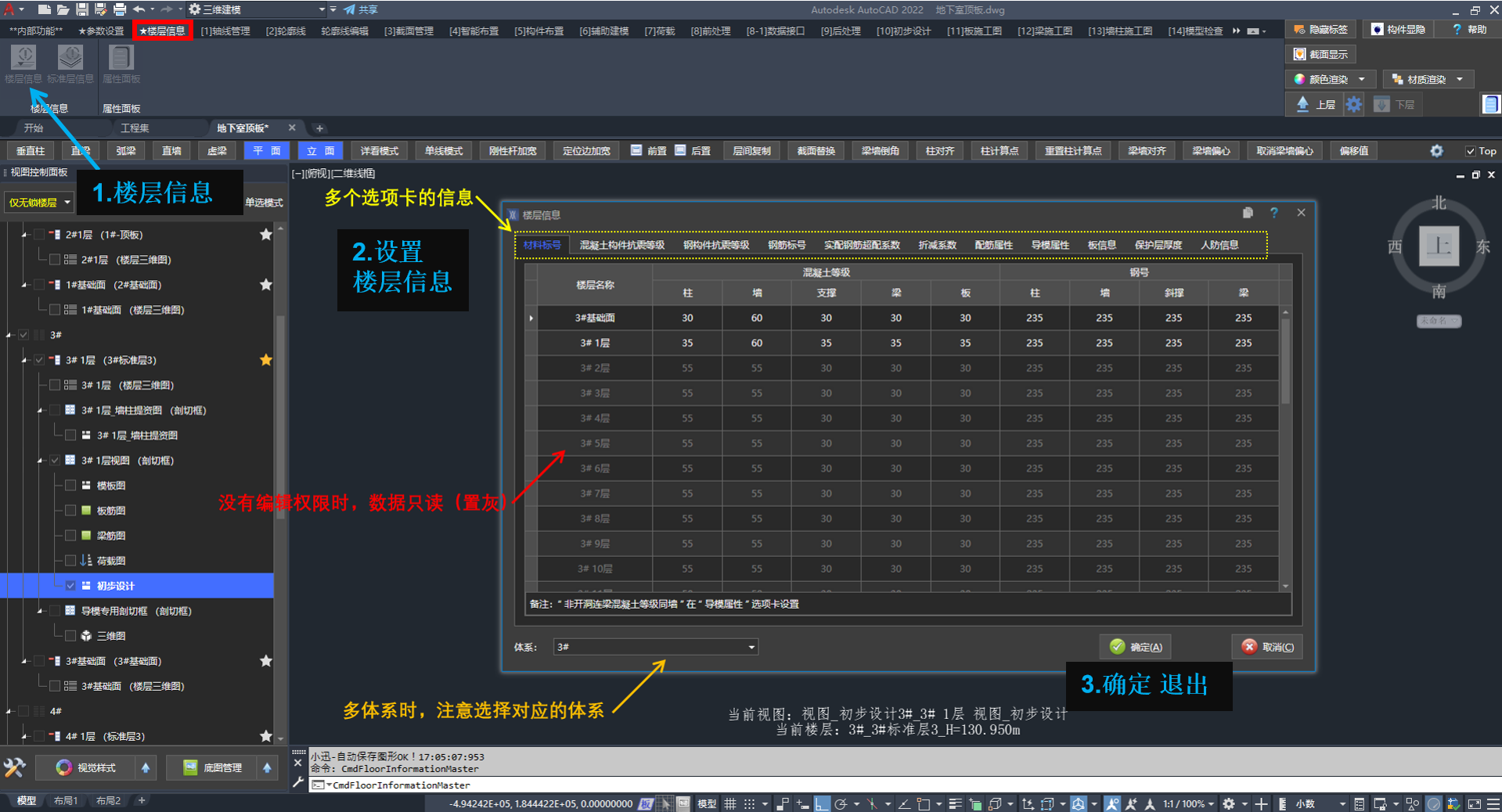

楼层信息
Shift 多选后批量改楼层信息
关联文档：楼层信息
10.2、特殊指定¶
小迅前处理中的特殊指定，与 YJK 基本一致，此处不赘述。
详细了解请点击 前处理
十一、导模、导出 YDB、匹配¶
11.1、说在导模计算前¶
-
小迅提供了按楼层、按视图、按构件三种导出 YJK 模型方式，此处针对单体系仅介绍「按楼层」
-
小迅建议的建模方式是按真实情况建模（包括截面和标高），按计算需要设置是否忽略竖向偏移、局部忽略偏移、按真实情况导模
-
初次导模前再用 单线 旧 排除计算模拟问题
-
初次建模可以在完成第一个标准层后先导出计算模型查看是否存在问题
11.2、导出计算模型¶

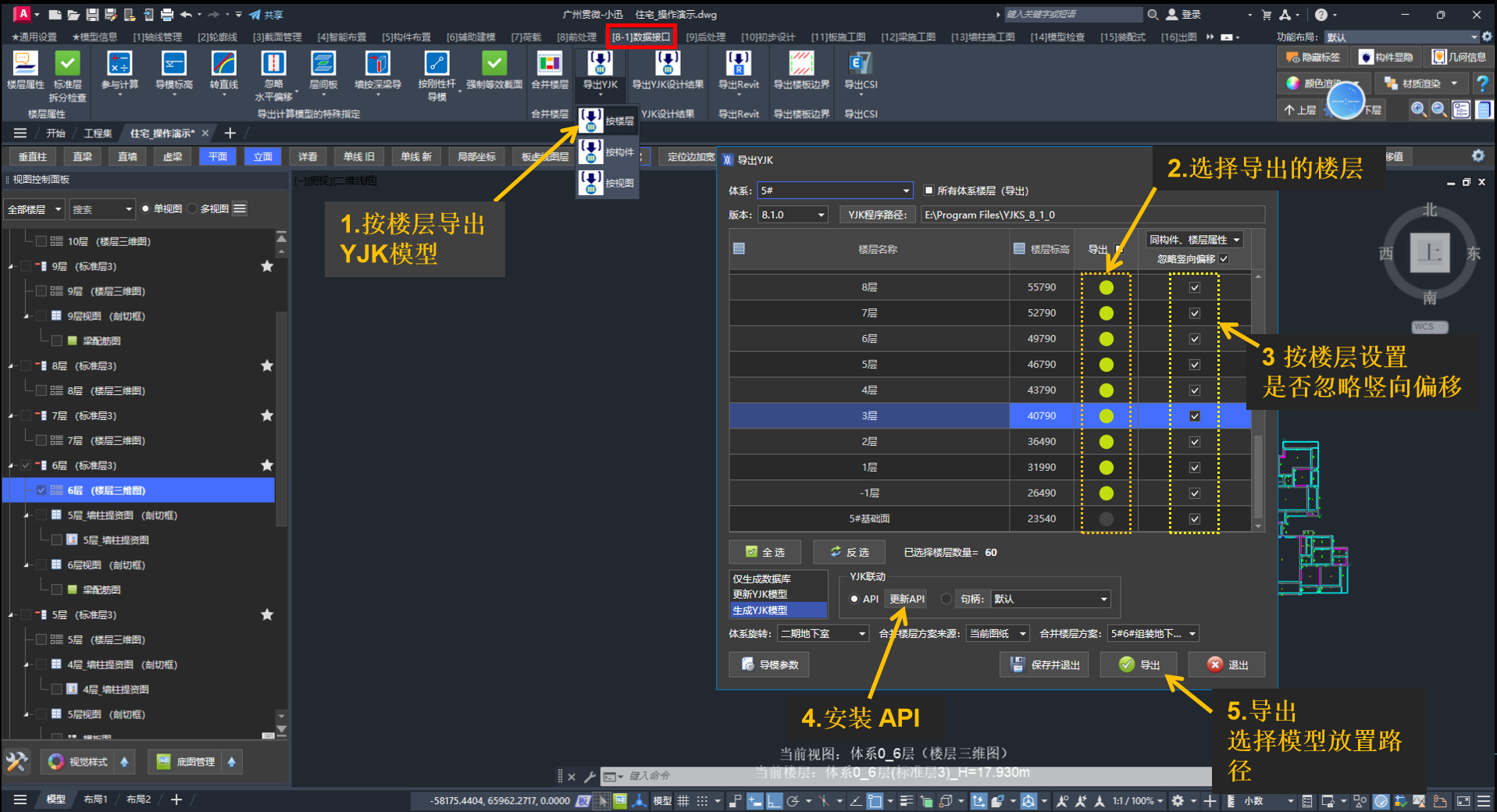

数据接口 → 导出YJK → 导出YJK-按楼层 → 勾选导出楼层 → 导出并选择路径
导模
11.3、计算并导出数据库¶

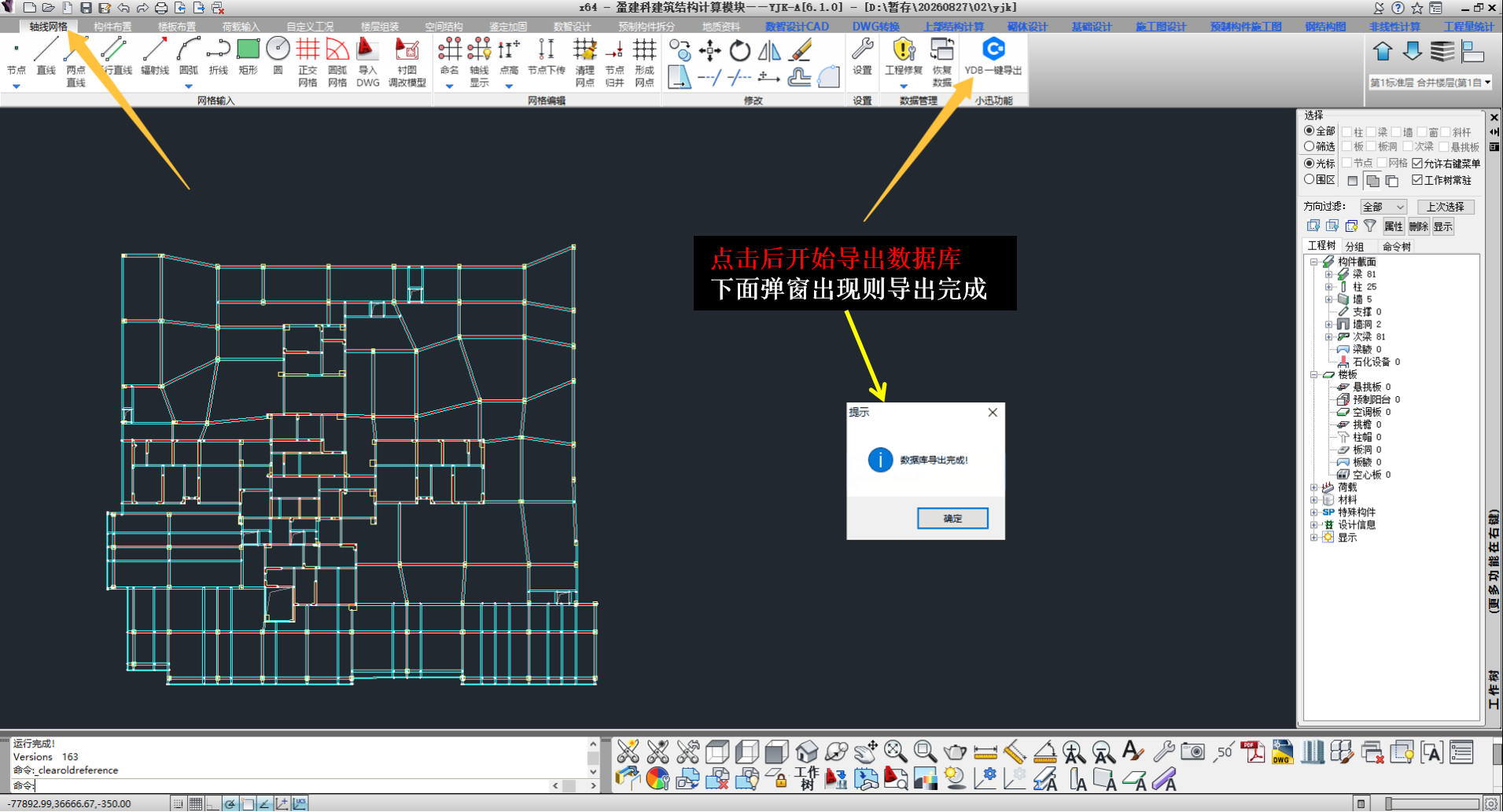

在 YJK 完成计算并核对结果 → YJK 建模 轴线网格选项卡 → YDB 一键导出
导出数据库
关联文档：一键导出
11.4、匹配 ID， 匹配构件信息¶
后处理 → ①匹配构件ID→②匹配构件信息 → 全工程匹配ID。选计算模型文件夹中的 .yjk → 检查是否有无法匹配的构件 → 点「匹配构件信息」，勾选要回写的信息 → 再选一次 .yjk。
全工程匹配 ID 与构件信息
匹配完成后，需要点铰时请看 自动点铰。改总信息后建议再匹配回小迅。
关联文档：全工程匹配 ID
11.5、对着结果改，再联动¶
操作： 在小迅上改截面、再联动更新计算模型
改小迅模型后联动更新计算模型
十二、施工图¶
- 相关教程请查看上部结构施工图
