6.设计功能相关¶
模板图、板/梁/墙柱施工图中的常见问题和技巧。
大纲¶
一、模板图¶
1.1、图面表达¶
隐藏构件¶
问：如何隐藏构件？在“模板图”中不想表达某些构件怎么办❓

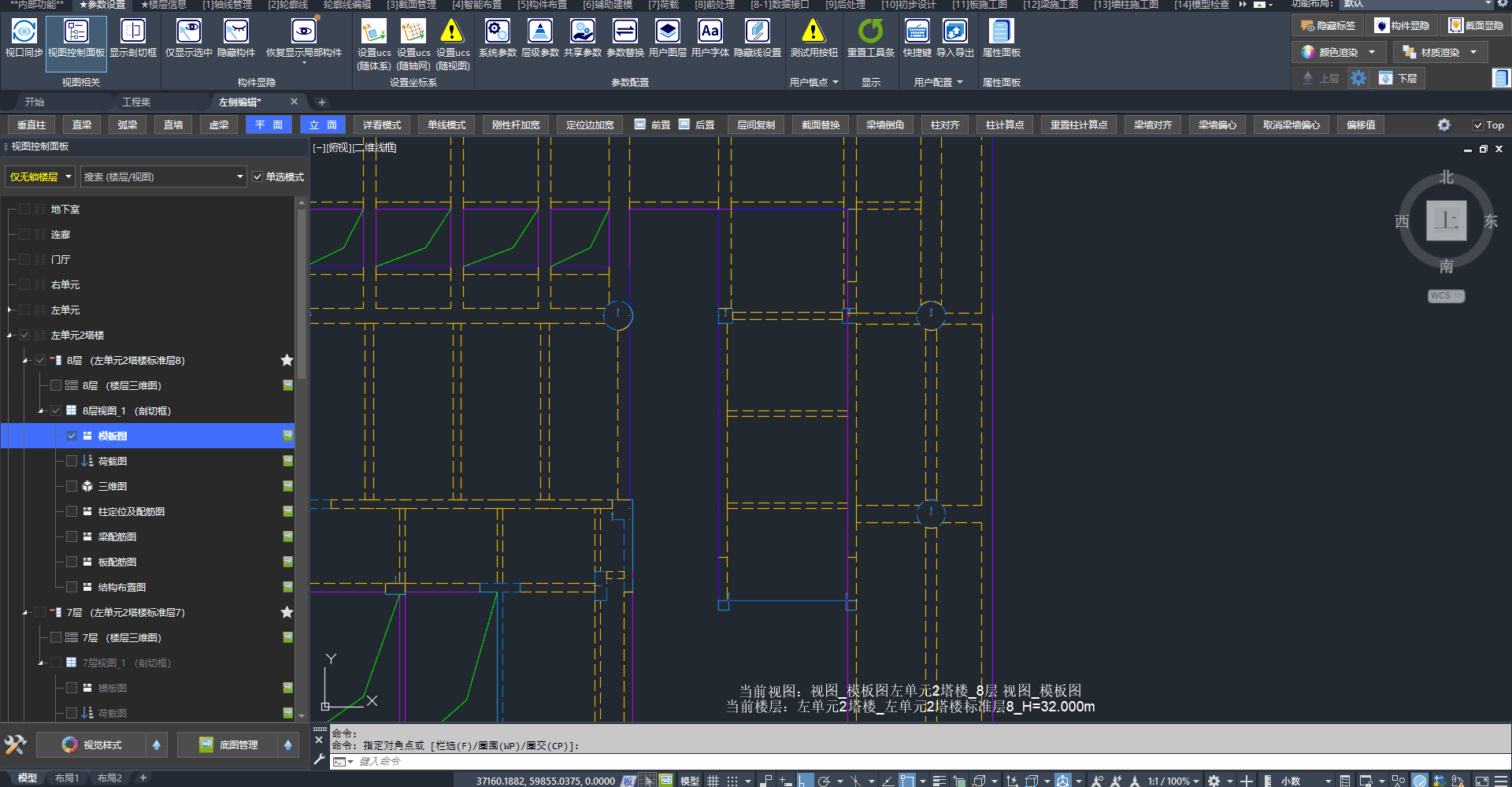

答：在「通用设置」选项卡 /「构件显隐」面板中点击「隐藏构件」按钮，再选择要隐藏的构件。隐藏效果仅在当前剖切框内生效。操作与图示见：
「隐藏构件」的隐藏效果仅在当前剖切框内生效，不会影响其他剖切框。
如何生成层高表¶
问：怎么生成层高表？如何插入层高表❓
答：在「出图」选项卡 /「当前视图」面板中点击「插入层高表」按钮，在对话框中确认表达后指定插入点即可。层高与楼层数据来自总信息，会自动关联；本操作不是在总信息里“同步”出来的，也不是导模用的“楼层表”。
详见：
多余的板虚线¶
问：为什么“模板图”中有多余的板虚线❓
答：请检查楼板与梁的关系是否正确，可能存在梁底没有兜住板底的情况。

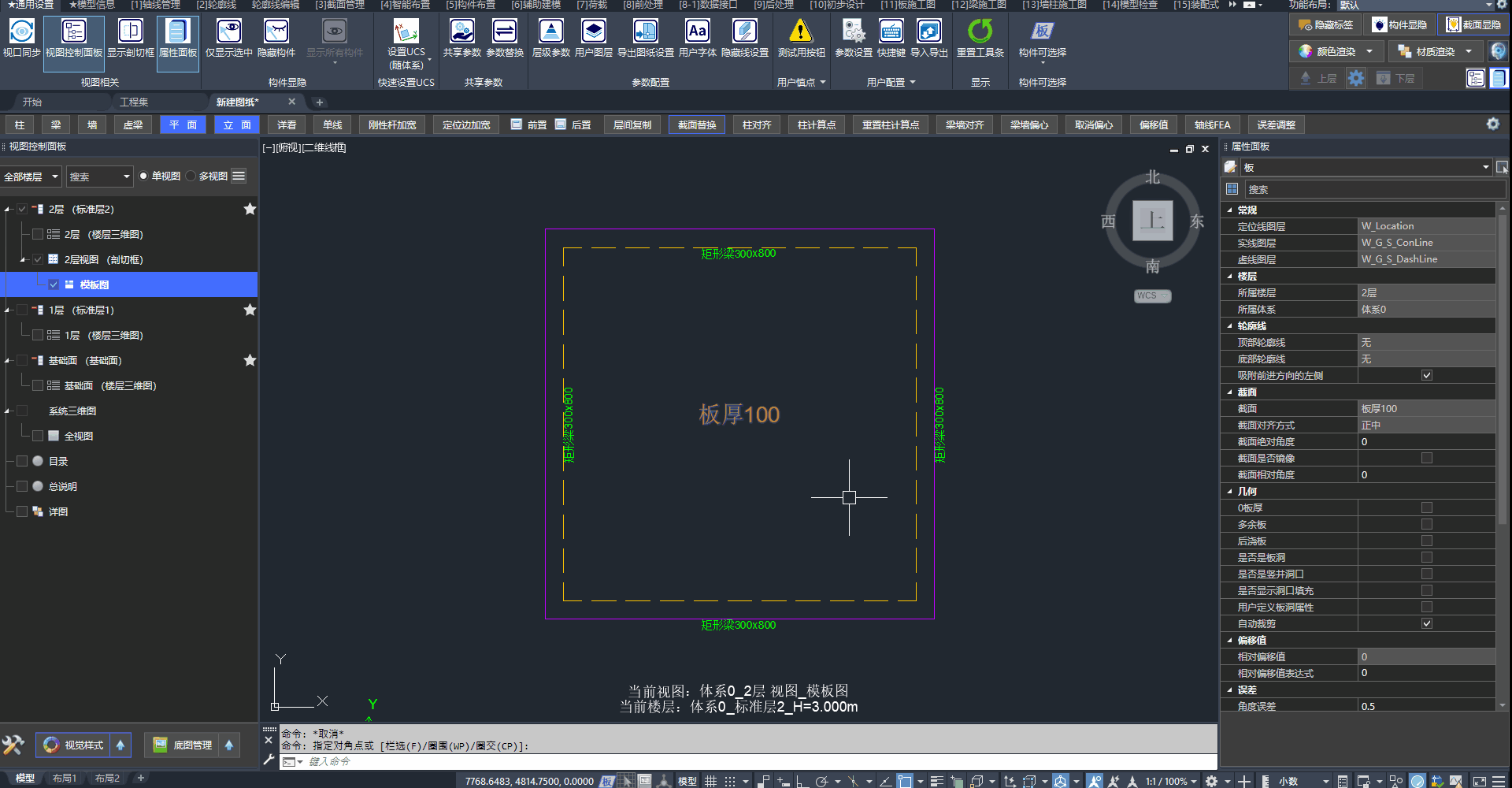

梁底没有兜住板底，导致“模板图”中虚实线异常
反梁反坎的填充效果¶
问：在“模板图”中想表达反梁、反坎的填充效果，如何设置❓
答：在“模板图”中，构件生成填充样式有以下两种方式：
- 构件通过剖切框上表面切出“截面”，表达出“截面填充”的填充样式。
- 通过「辅助建模」面板中的「表面填充」，直接指定构件获得“表面填充”的填充样式。
推荐的实现方式：
- 构件按真实建模，其中：反坎部分可采用“大样”建模。
- 让视图剖切框切出构件的“截面”。
在无法满足上述情形时，则可以直接采用「表面填充」，操作步骤：👉点击查看文档
板加腋虚线¶
问：为什么布置板加腋后，在“模板图”看不到板加腋的虚线❓
答：点击工具条中的「板虚线图层」按钮，显示板虚线的图层。

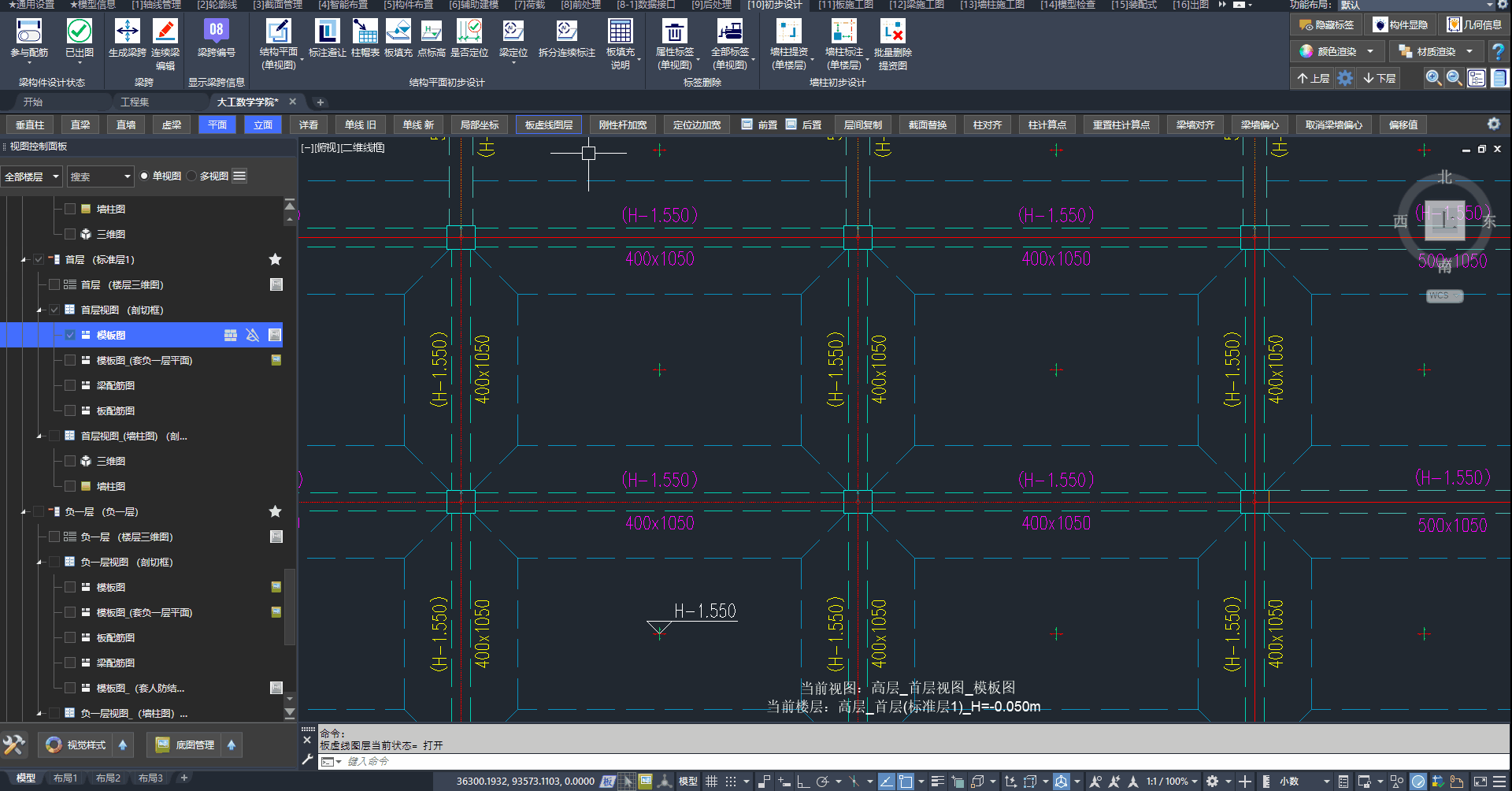

点击工具条中的「板虚线图层」按钮，即可看到板加腋的虚线。
钢梁单线表达¶
问：如何让钢梁在“模板图”中采用“单线”的表达形式❓
答：操作步骤如下：
-
在「通用设置」面板中的「用户设置」界面，勾选“钢梁采用单线”。
-
确定后手动刷新 3D 构件即可生效。

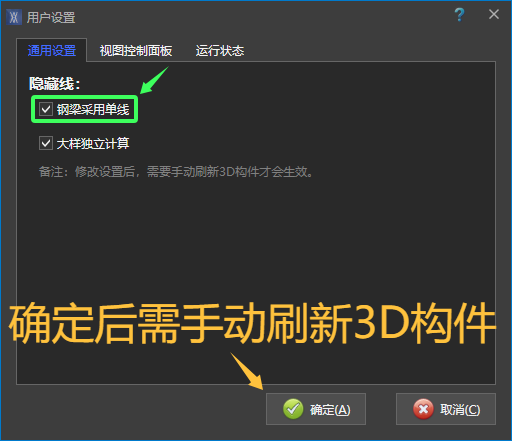

修改设置并确定后，须手动刷新 3D 构件，“模板图”中钢梁才会按单线表达
强制构件虚线¶
问：降板处剪力墙在“模板图”中为实线，能否将下层墙柱线改为虚线❓
答：降板处墙线显示为实线，是按画法几何自动生成的正确结果，通常无需修改。
若项目仍要求虚线表达，可使用「模型检查」面板中的「强制虚线」功能。

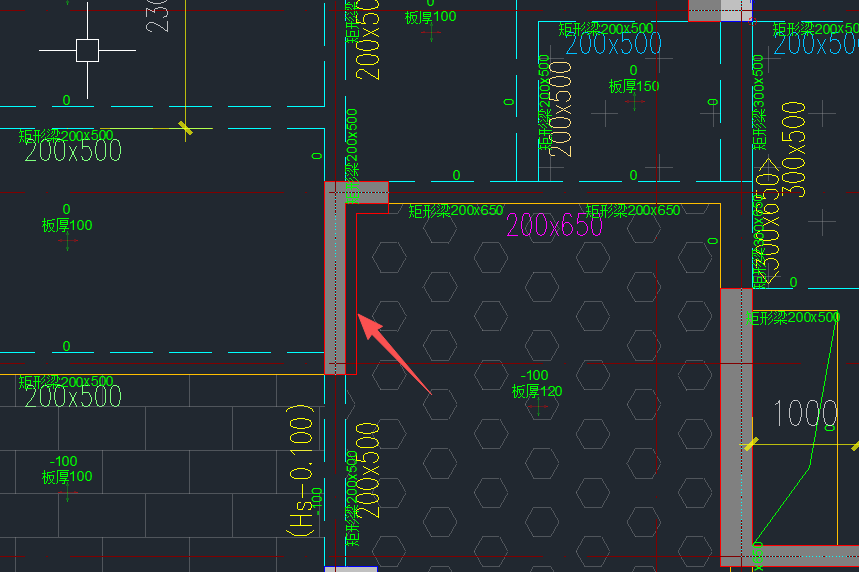

虚实线严格按照构件关系自动生成，同时支持人工干预
📢 特别说明：
人工强制干预后，需由用户自行维护该构件的虚实线；可参见 还原虚实线 恢复自动计算。
关联文档：

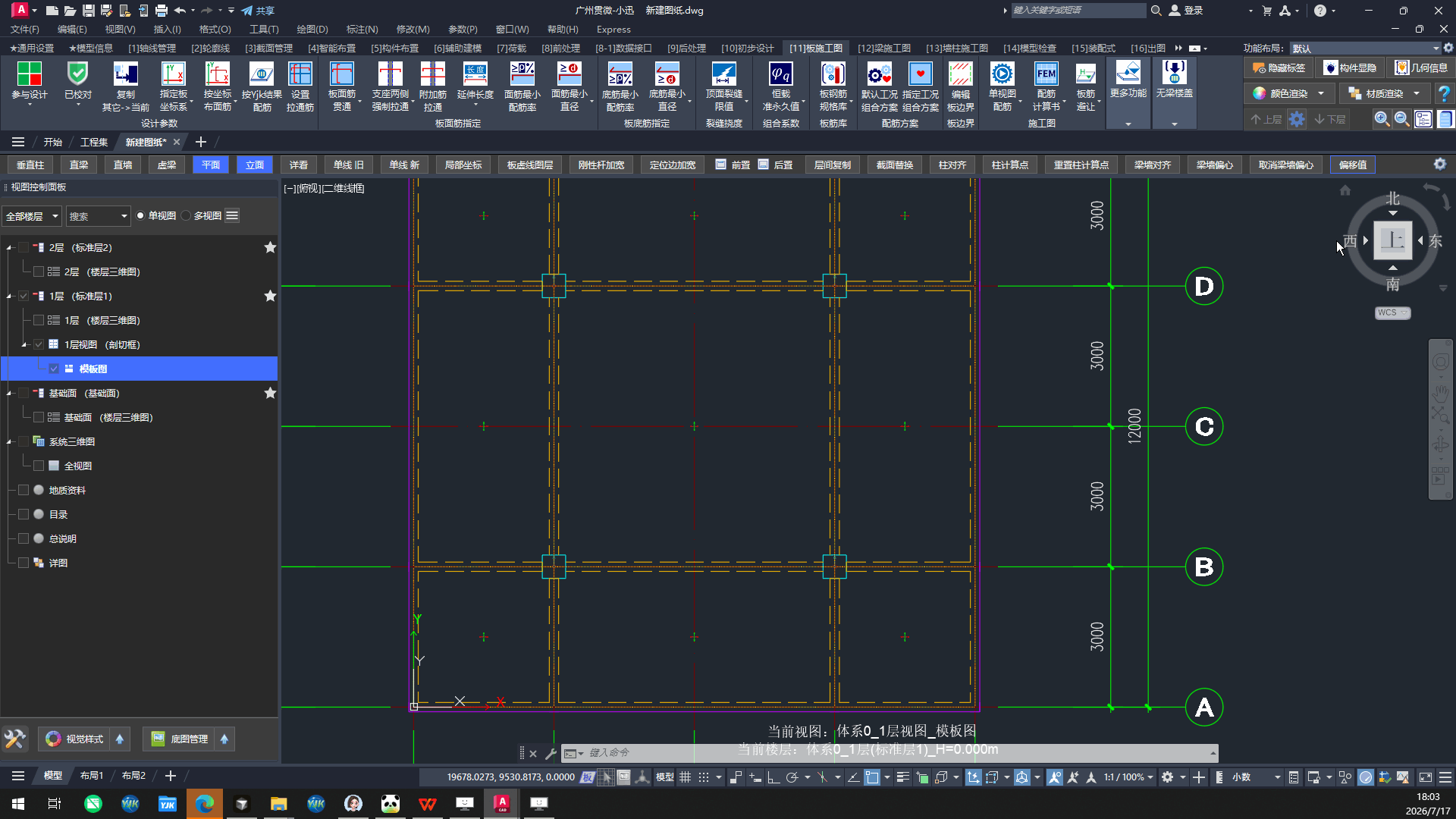

1.2、降板后模板图板不显示¶
问：输入降板后“模板图”中板不见了，为什么❓
答：降板后板面标高降低，若“剖切框下表面”高于该板面，模板图中板将无法显示（三维视图仍正常）。检查当前视图“剖切框高度”，降低剖切下表面（扩大向下剖切范围），使降板区域落在剖切框内。
降板后需扩大剖切框向下范围，板才能在模板图中显示
关联文档：
1.3、板填充¶

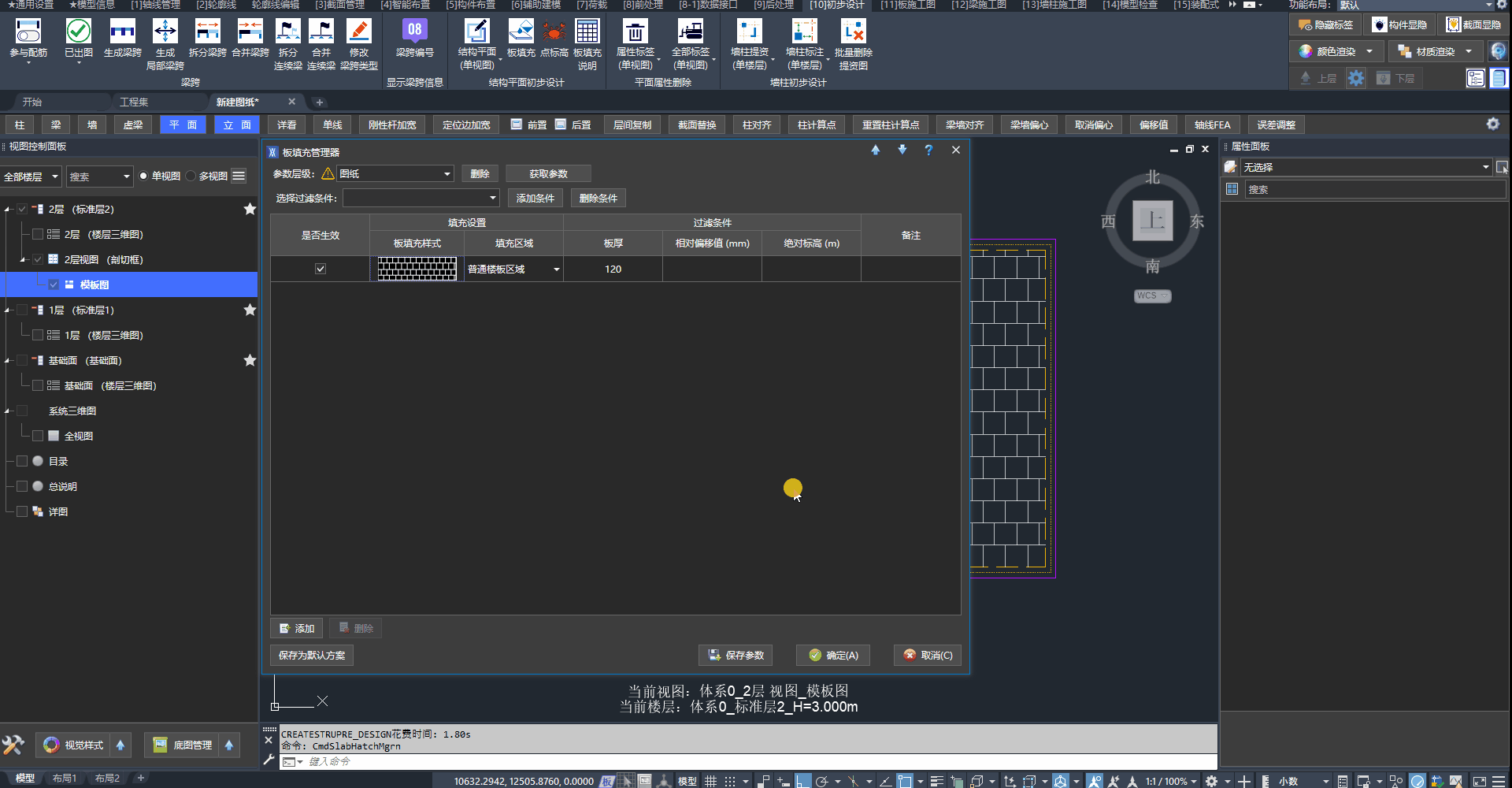

板填充不生效¶
问：为什么新增的填充条件没有生效❓
答：请检查填充条件的优先级。自动填充将按设置的条件「自上到下」搜索，满足即会填充。

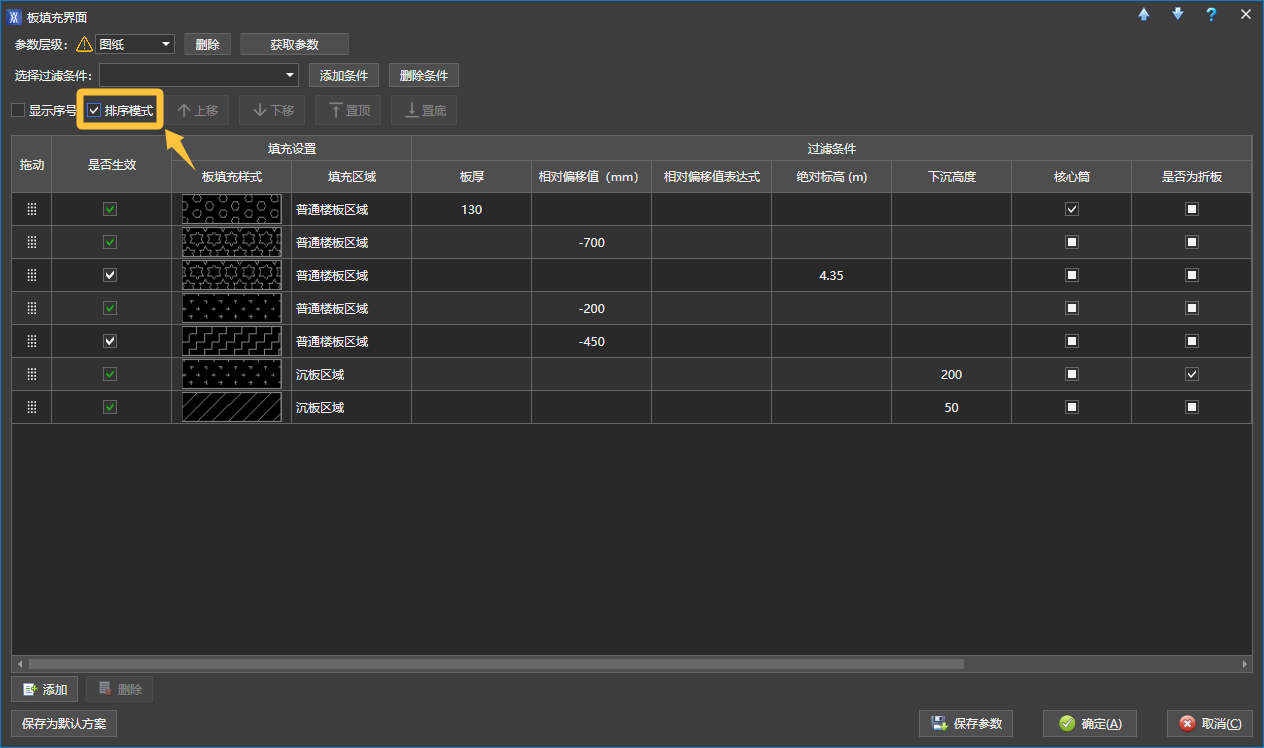

用户可进入“排序模式”调整填充条件的优先级。
另外，用户可考虑细化板的填充条件，而不是单一的填充条件。如下图所示：
为什么降板的填充条件没生效❓第一条（板厚=120，偏移值无限制）已满足。
用户只需添加一个“板偏移值=0”的条件即可。
填充范围与洞口线¶
问：填充范围/洞口线到计算线，而不是到梁边❓
答：请检查楼板与梁的关系是否正确，可能存在“板底低于梁底”或“板顶高于梁顶”的情况。

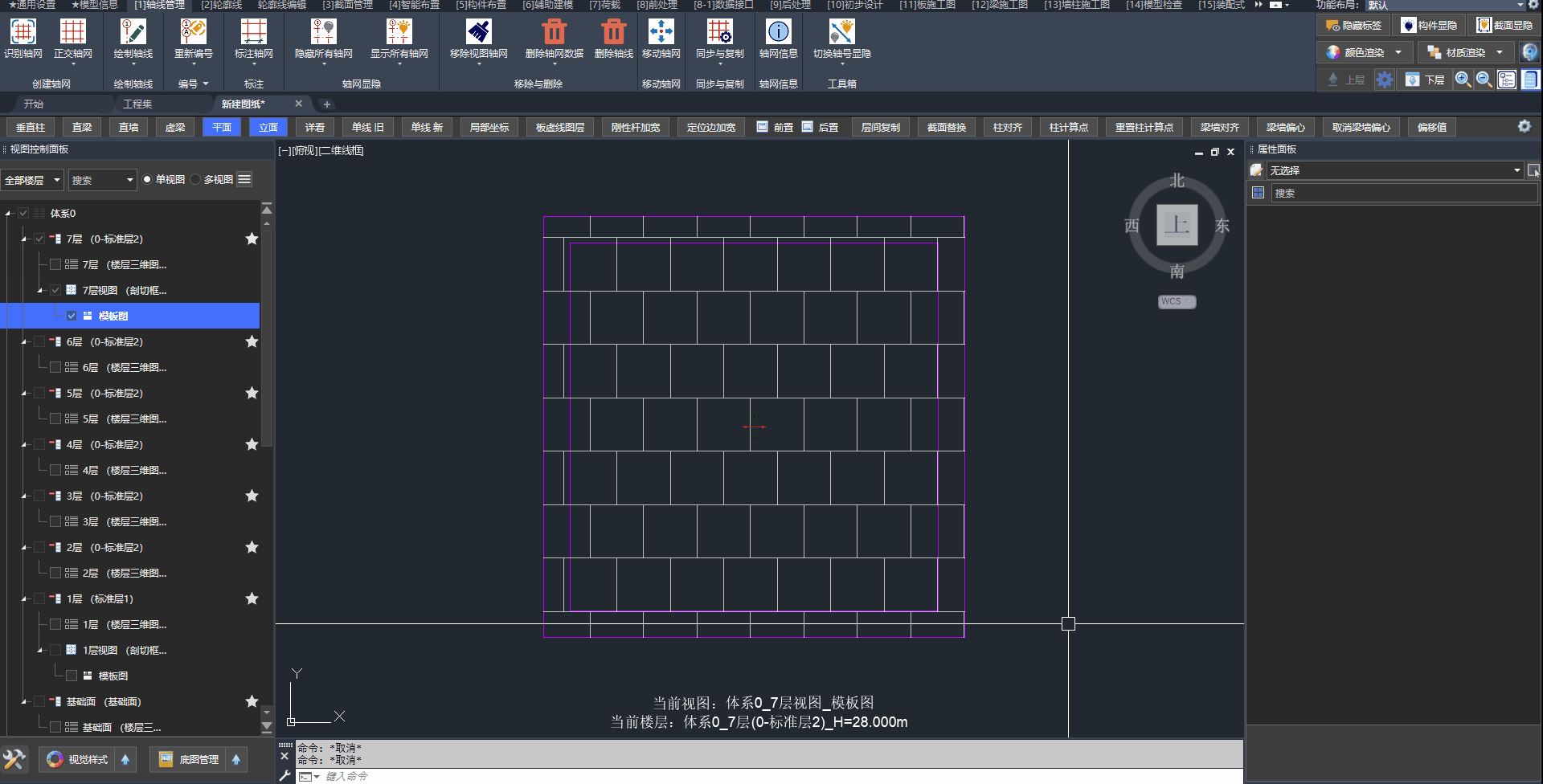

当板填充范围异常时，请检查梁板关系。

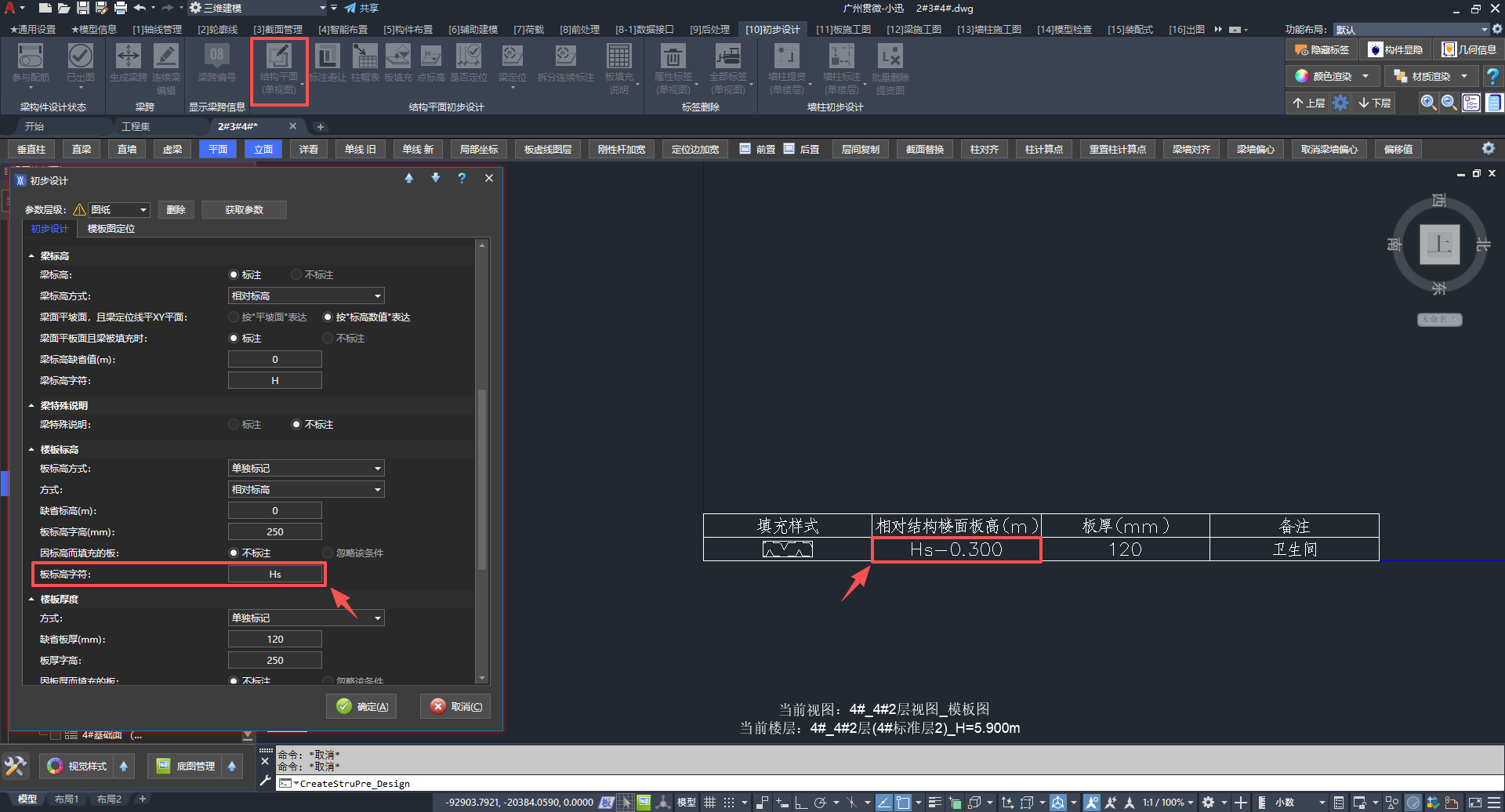

板填充说明表格中的H符号¶
问：「板填充说明」表格中的标高 H ，如何修改成别的英文字符，例如： Hs ❓
答：在初步设计功能的「结构平面」界面中，找到“板标高字符”参数，按需修改。
1.4、折板¶

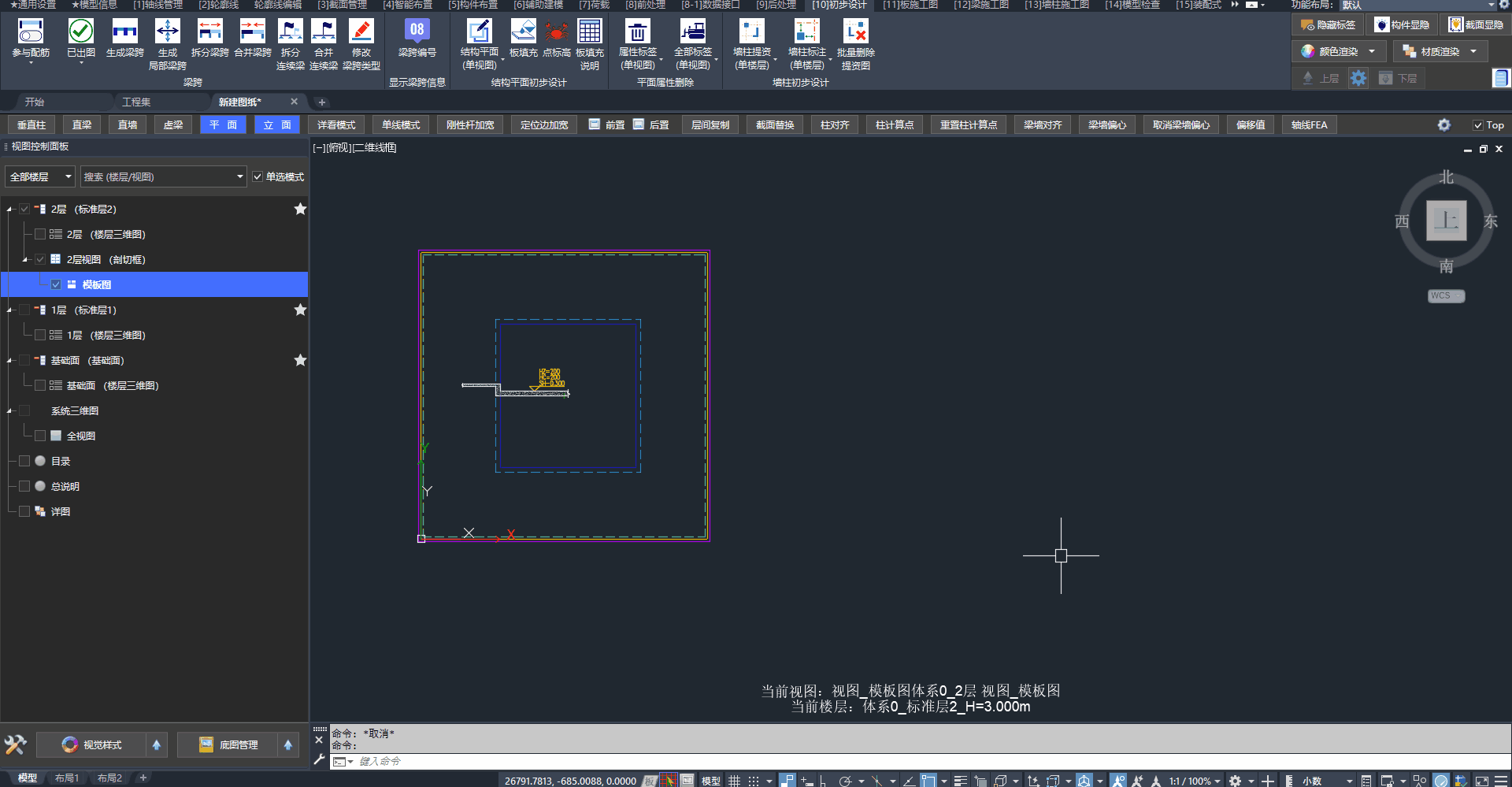

沉板区域填充样式¶
问：如何独立设置折板中沉板区域的填充样式❓

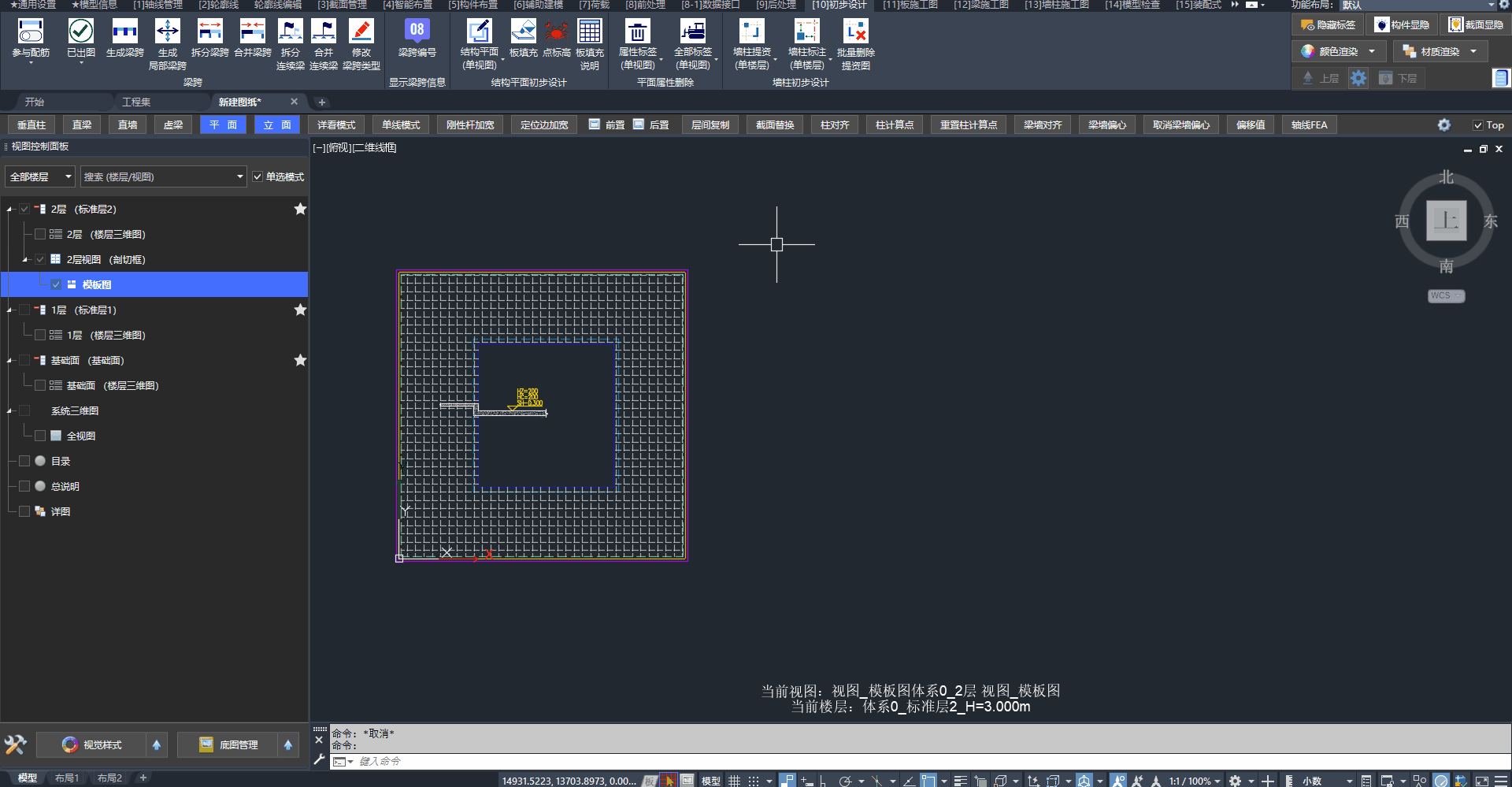

答：第一步，在填充区域列表中勾选“沉板区域”；第二步，设置填充条件：
方式 1：所属主板参数的过滤条件
方式 2：折板自身参数的过滤条件

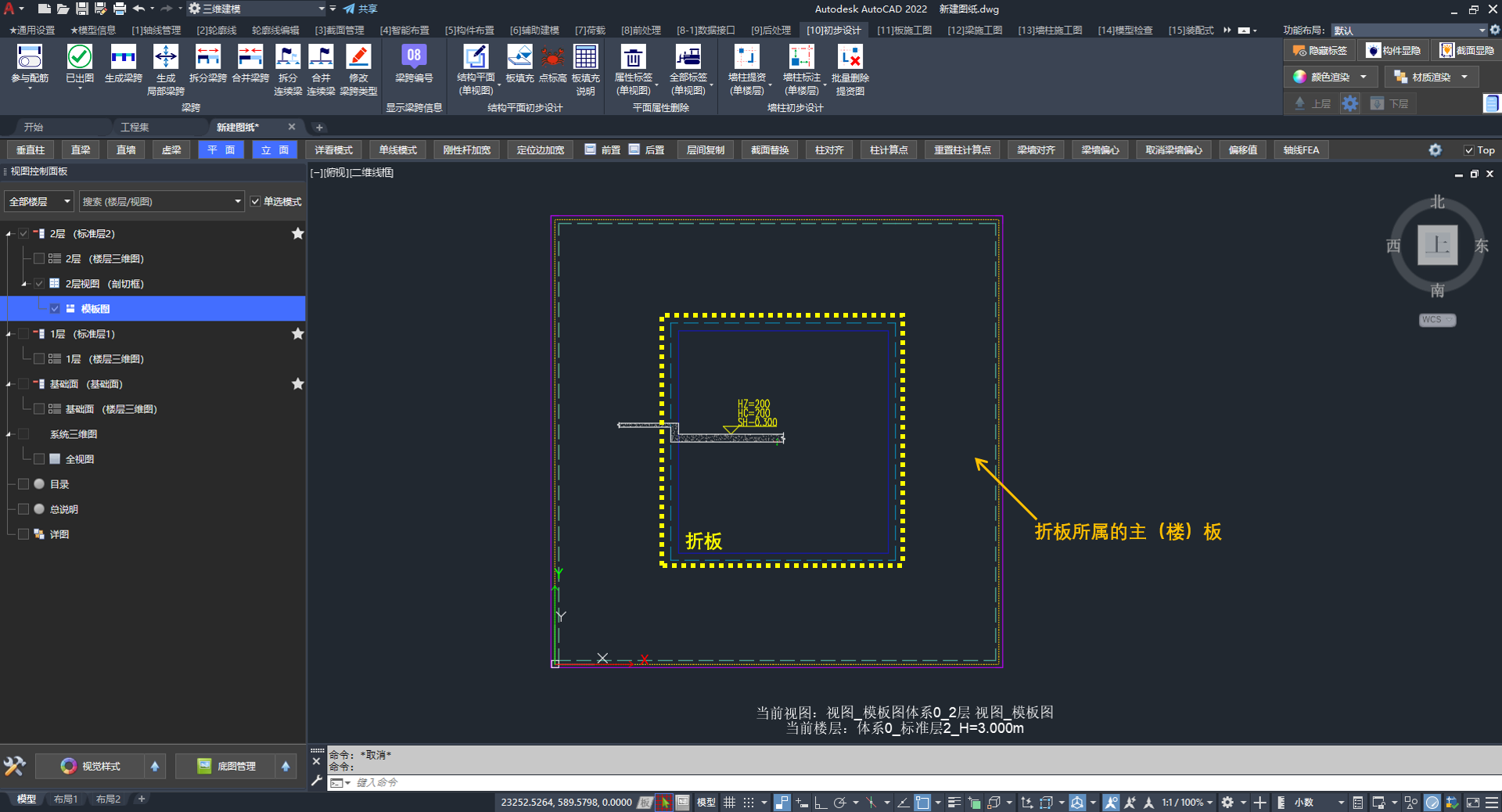

折板与其所属主板的关系示意图
方式 1：所属主板参数的过滤条件
方式 2：折板自身参数的过滤条件
隐藏折板大样¶
问：如何设置在“模板图”中不显示折板大样❓
答：在“视觉样式”中，取消“折板大样”的可见性。

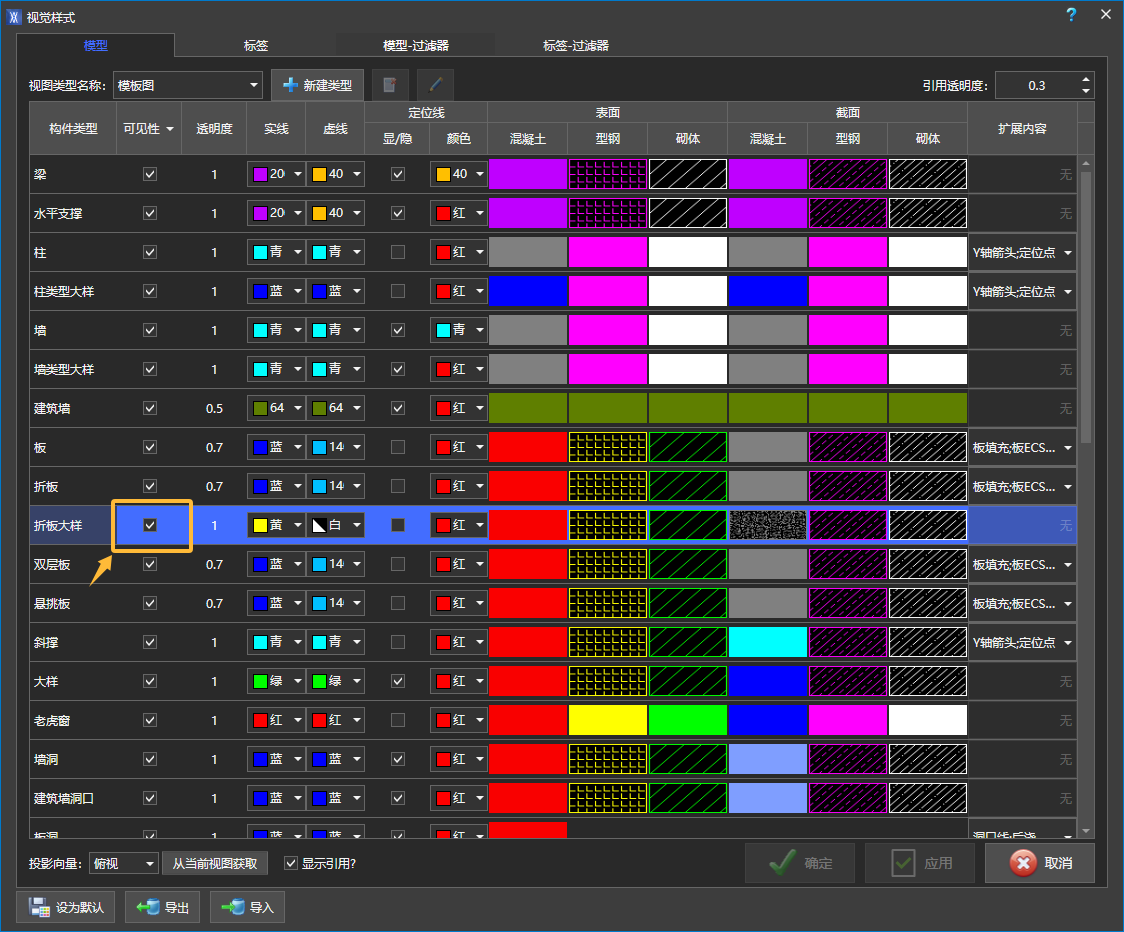

“视觉样式”中“折板大样”的可见性

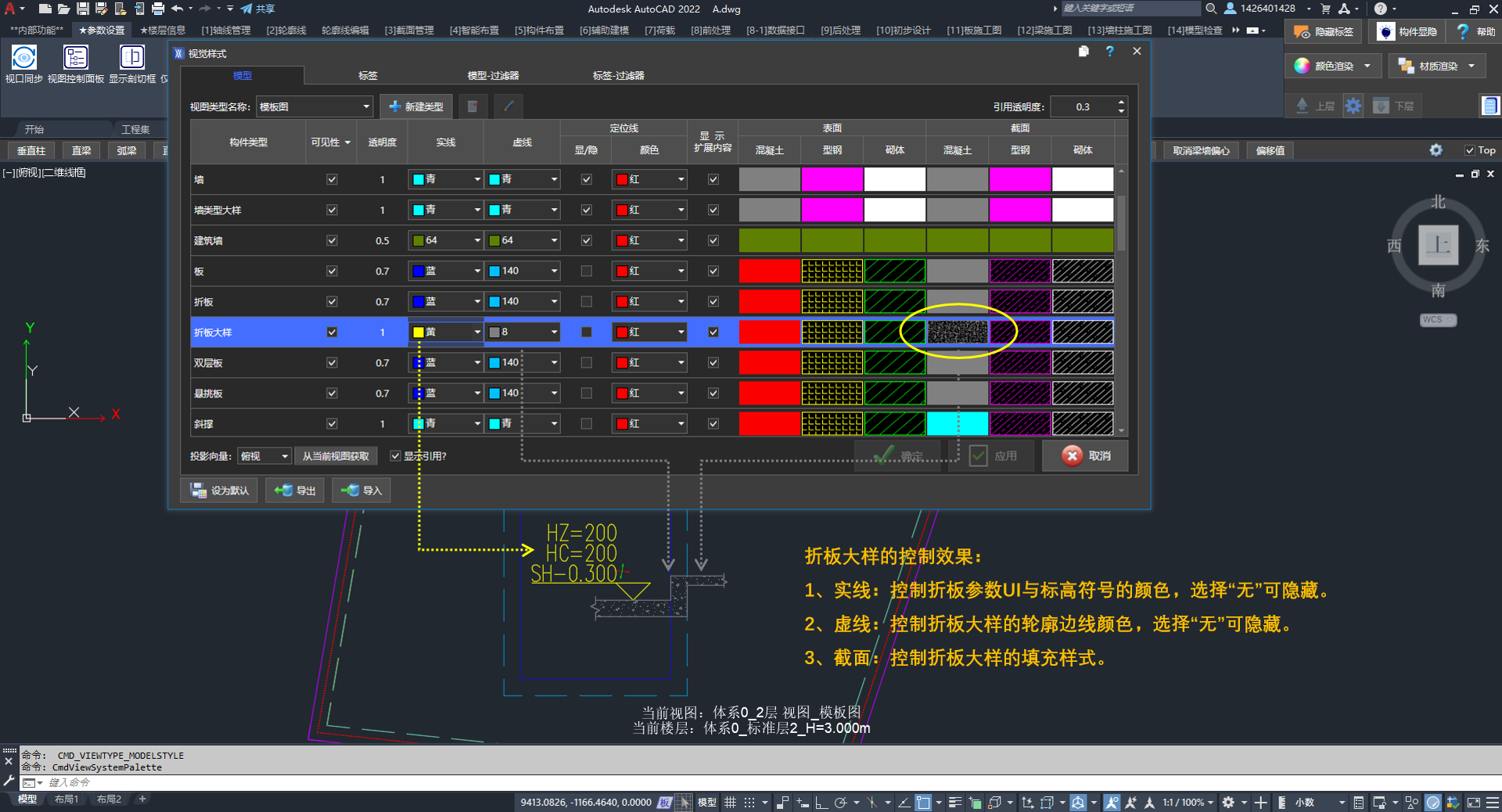

折板大样的颜色与样式¶
问：如何设置折板与折板大样的颜色❓
答：可在“视觉样式”中分别设置折板与折板大样的颜色。

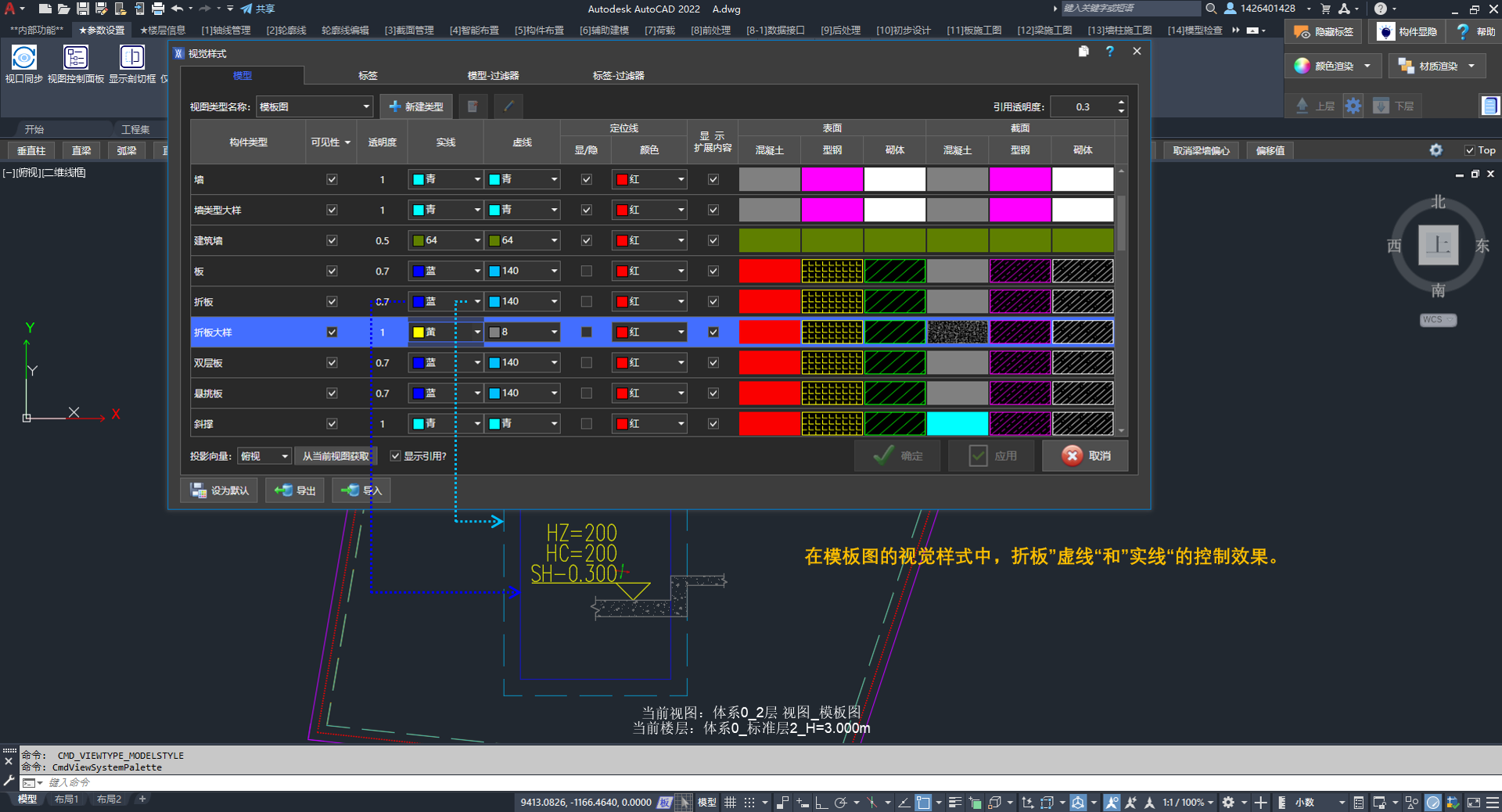

设置折板的“视觉样式”
设置折板大样的“视觉样式”，选择“无”可隐藏。
1.5、后浇板¶
问：怎么定义某些楼板为后浇板？后浇板怎么设置❓
答：选中楼板后，在「属性面板」中勾选“后浇板”即可。后浇板是楼板属性，不是“飘板”；悬挑飘板的建模见 飘板。设备管井类后浇洞口见 设备管井。

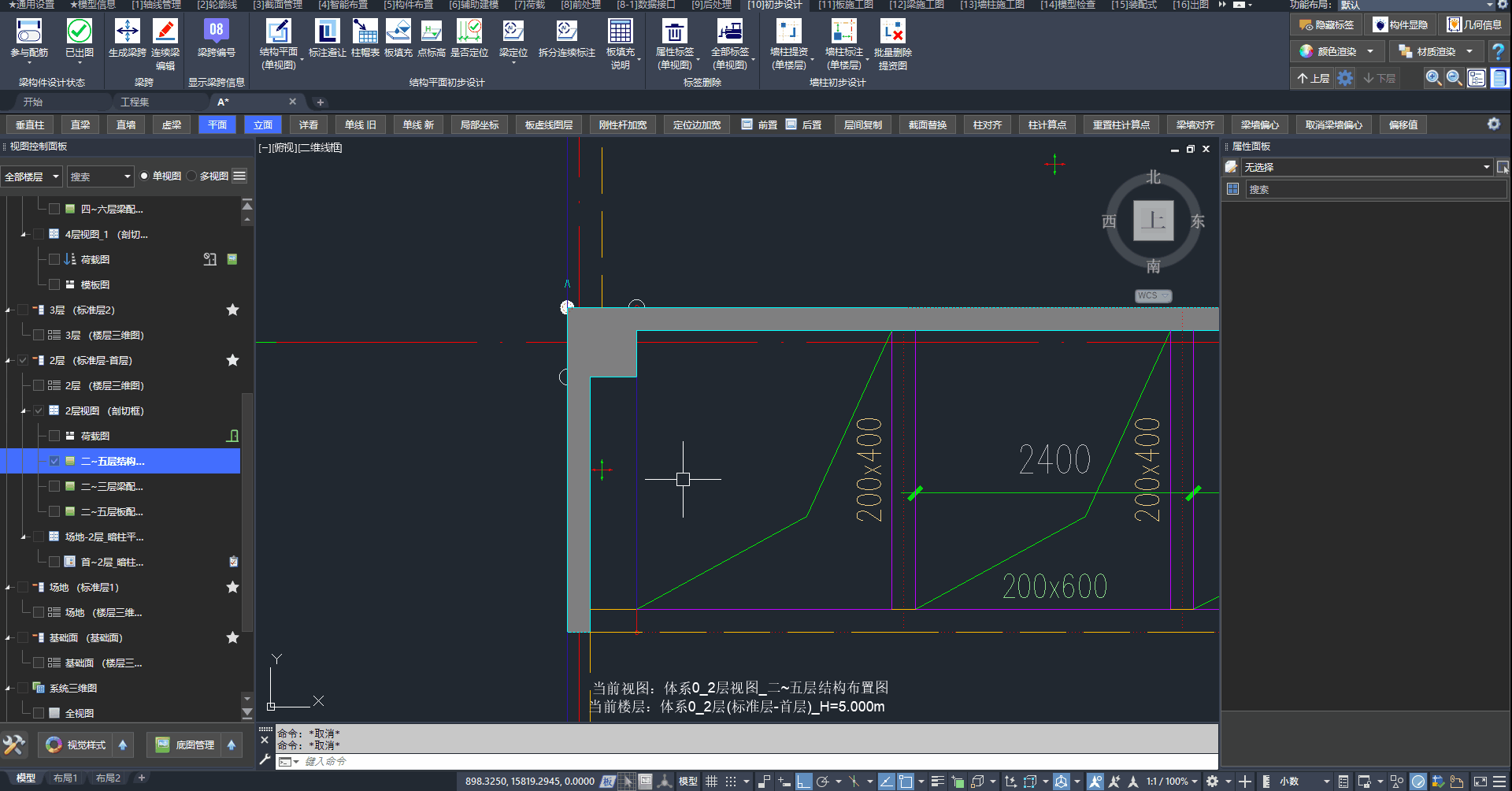

将楼板定义为“后浇板”，并设置填充样式。
关联文档：
1.6、设备管井¶
问：某些设备管井需要在楼板上开小洞口而后浇，所以不想要开洞符号而是填充，如何设置❓
答：设备洞口可以设置填充，具体操作步骤为：
- 通过「构件布置」面板中的「局部板洞」功能创建设备洞口
- 选择局部洞口，并在其“属性面板”中勾选“后浇板（设备管井）”
- 在「板填充」界面中，创建新的填充条件
- 在“填充区域”下拉列表中仅选择“后浇板（设备管井）”
- “过滤条件”为洞口所在楼板的过滤条件，用户可细化填充条件，避免填充样式被扩大使用

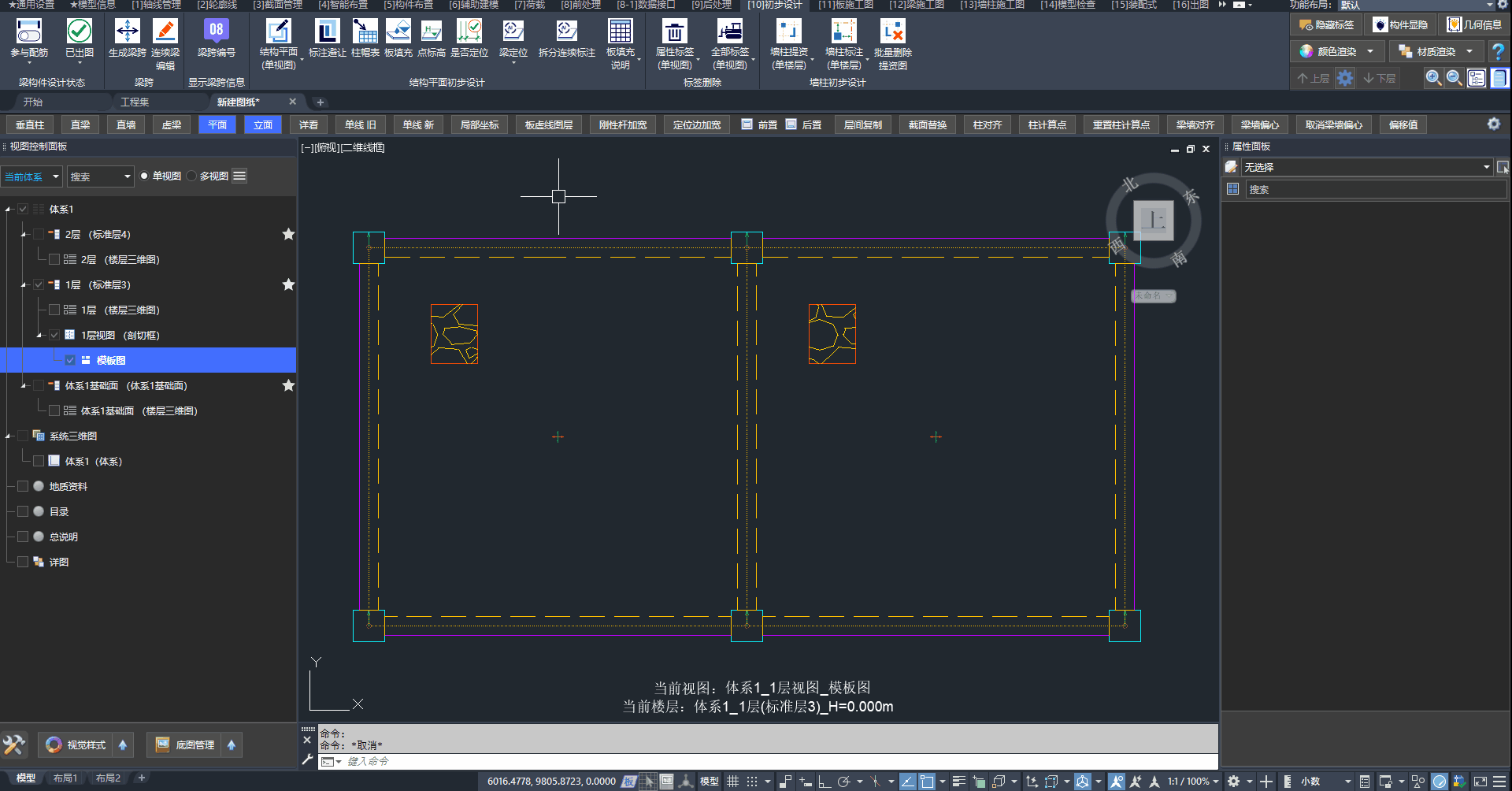

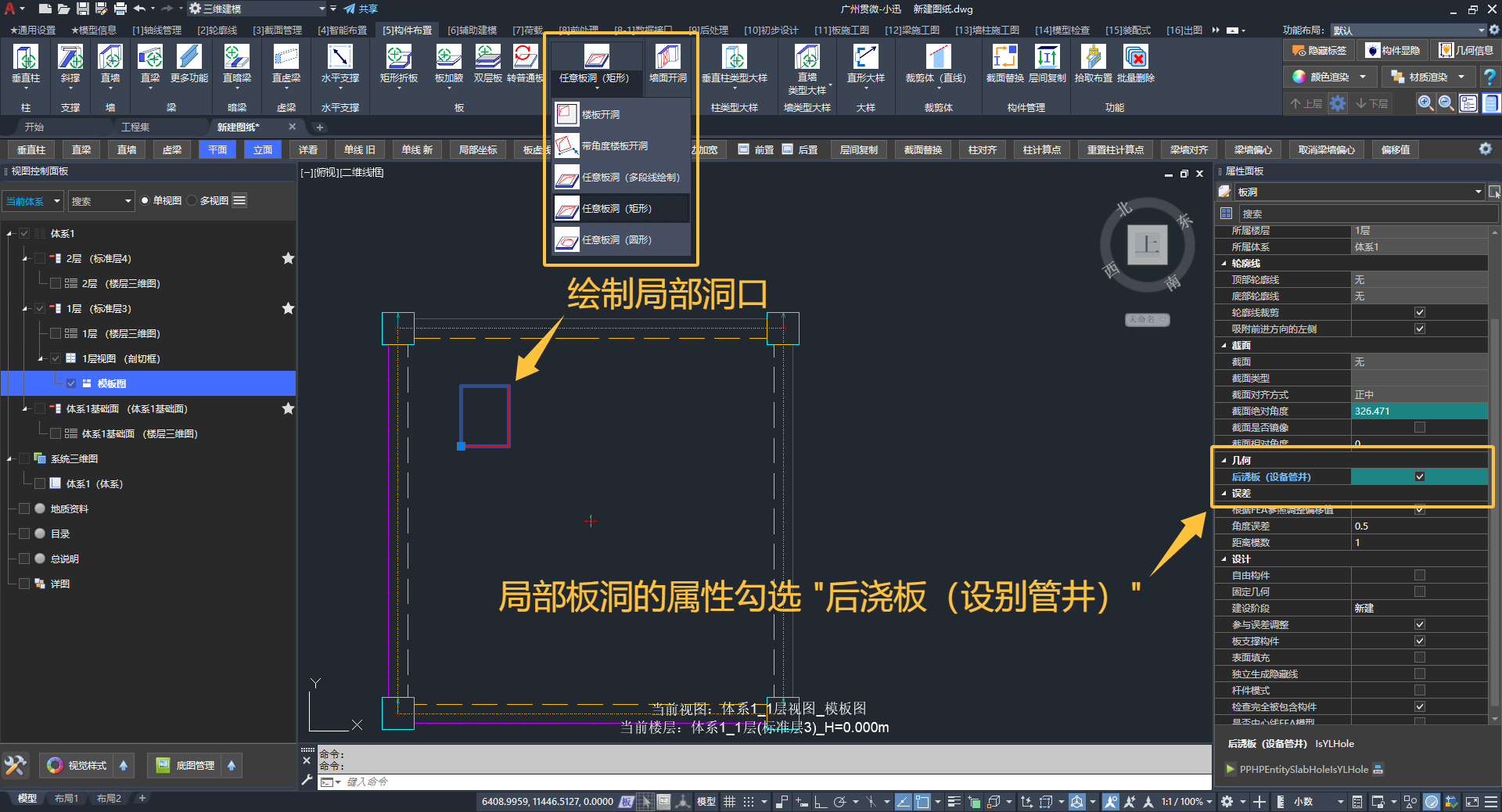

布置设备洞口，并在其“属性面板”中勾选“后浇板（设备管井）”

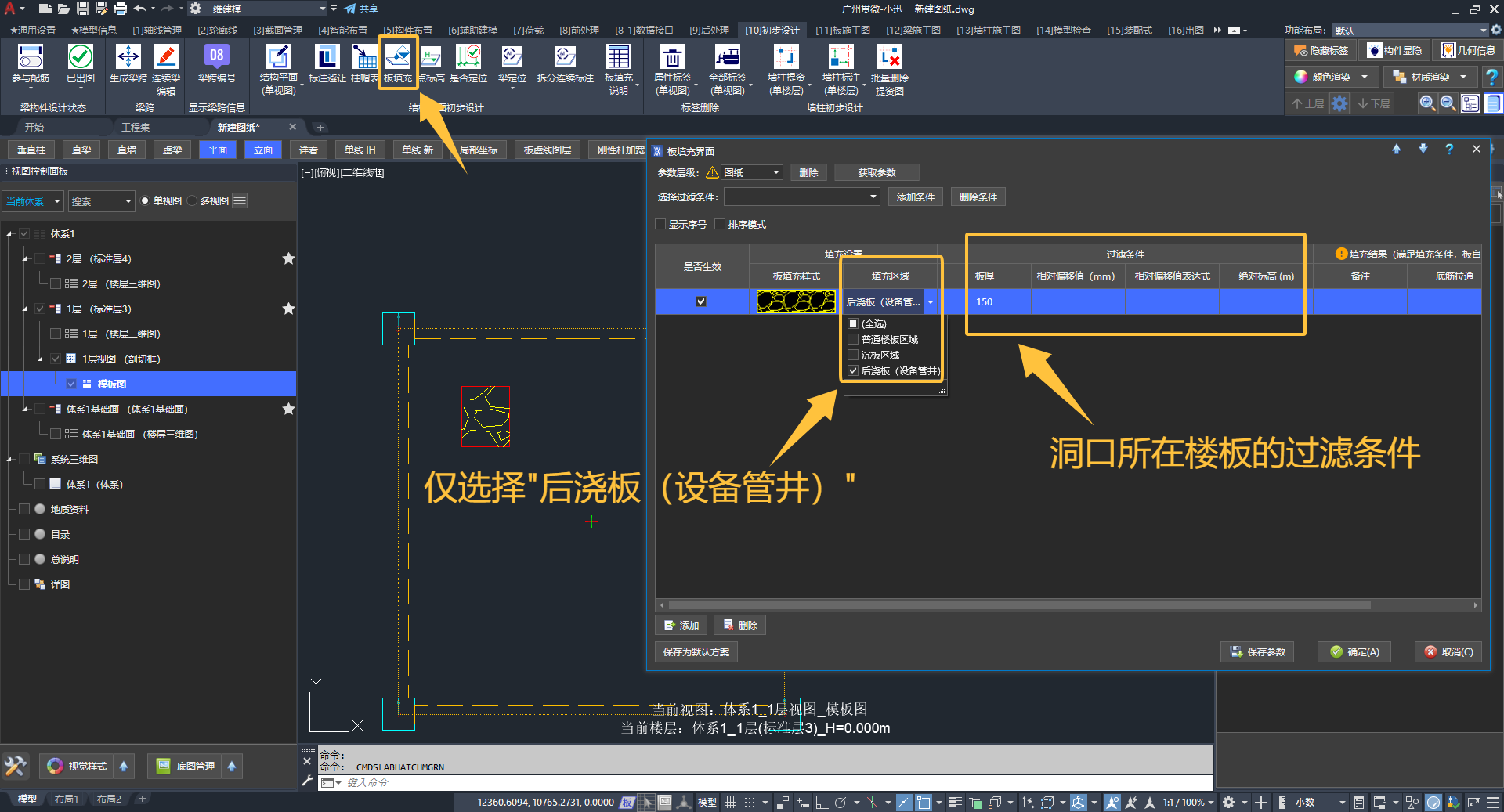

创建新的填充条件，在“填充区域”下拉列表中仅选择“后浇板（设备管井）”
通过设置不同的过滤条件，可以为不同设备洞口设置不同的填充样式
1.7、自绘洞口线¶
问：自动生成的洞口线不是我想要的效果，可以修改吗❓
答：提供全房间洞（非局部板洞）的洞口线自绘功能，可在「辅助建模」中使用「自绘洞口线」。
📢 特别说明：
人工编辑后，洞口线不再根据洞口范围自动刷新，由用户维护。
1.8、模板图只表达飘板线¶
问：板配筋和板标高不想表达在模板和板筋图里，只想要飘板线怎么处理❓
答：若模板图/板筋图中仅需表达飘板外边线、不需要表达板配筋、板标高、板厚，可以切换到板配筋图模块，将飘板设为「不参与设计」，再生成模板、板筋图即可。
二、结构布置图¶
2.1、已设置参数的导出导入¶
问：如何将本图已设好的施工图功能设置与参数导出，并在另一图纸中导入❓
答：在施工图功能界面标题栏右侧，点击「↑」导出或「↓」导入即可。

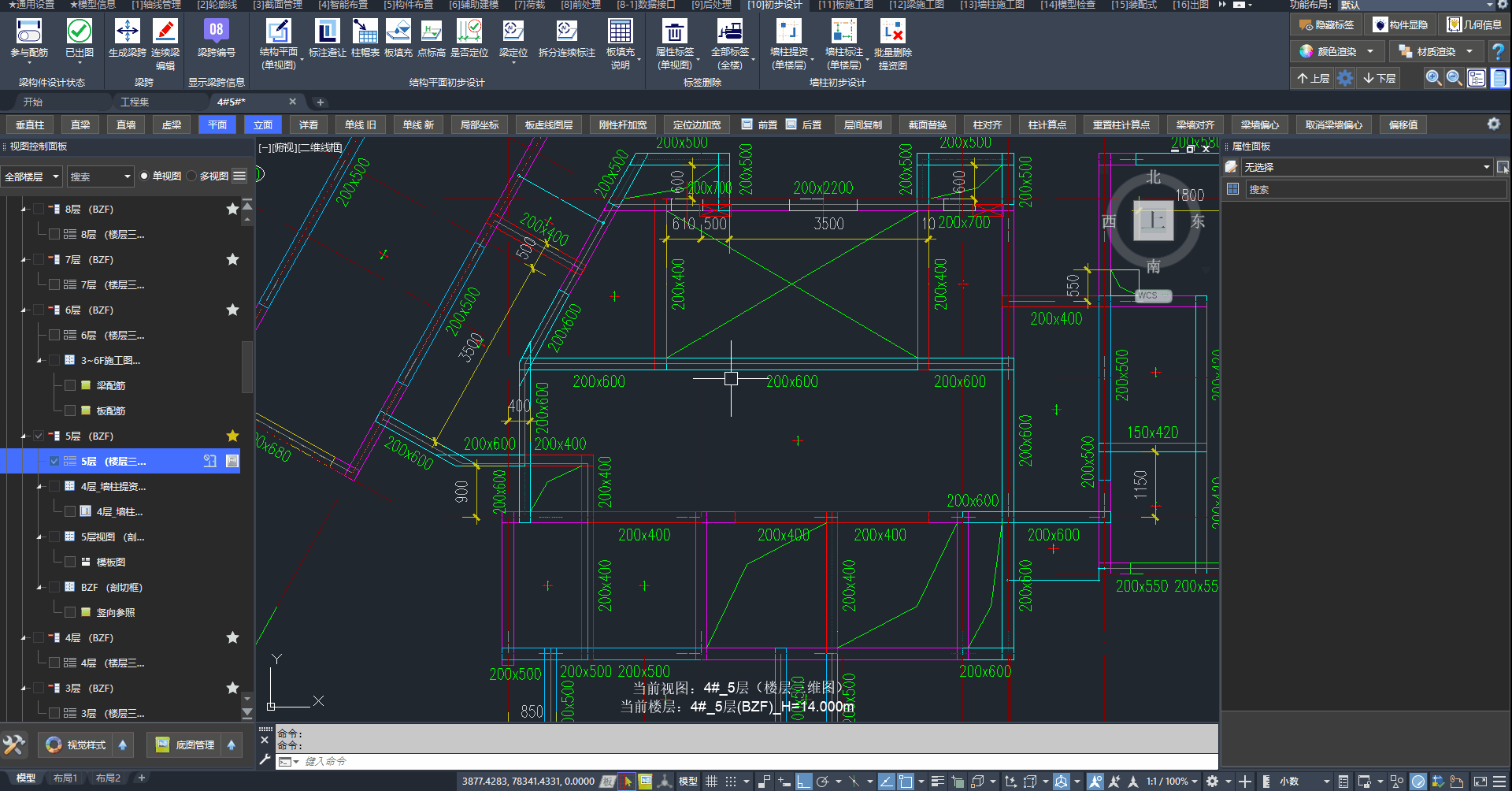

2.2、隐藏施工图功能生成的字符与标注¶
问：如何隐藏初步设计生成的梁截面标注和定位标注❓
答：初步设计、梁施工图等出图功能生成的梁截面标注、定位标注、配筋标注，属于“施工图字符标签”。这类标签不能像三维建模视图中的“几何信息标签”那样隐藏，只能在对应施工图面板中删除。
小迅和传统二维图纸的管理方式不同：施工图生成的标签不能像 AutoCAD 那样通过关闭图层隐藏。若要在图面区分不同出图内容，请分别创建视图存放。
删除标签时，示例路径：
- 在「初步设计」选项卡 /「标签删除」面板中点击「全部标签(单视图)」按钮（或「全部标签(全楼)」按钮）
- 在「板施工图」选项卡 /「更多功能」面板中点击「删除板筋」按钮
- 在「梁施工图」选项卡 /「标签删除」面板中点击「全部标签(单视图)」按钮（或「全部标签(全楼)」按钮）
在“楼层三维图”中误生成初步设计标签时，先删除标签，再新建视图重新生成初步设计
关联文档：
2.3、删除/隐藏计算书¶
问：板计算书、梁计算书、墙柱计算书以及在后处理中导入的YJK ID如何删除/隐藏，能否全图范围的一次性全部删除/隐藏❓
答：小迅中显示的各类构件计算书（包括配筋面积和内力图），属于“属性标签”。这类标签不能像三维建模视图中的“几何信息标签”那样隐藏，可以手动删除或通过对应的功能删除。
手动删除：选中任意一个计算书标签 -> 右击 -> 选择类似对象 -> 删除（输入命令 E 或 按delete 键）。这种方式只能当前选中视图中的属性标签。
使用功能删除，路径如下（全楼，对应当前打开图纸范围的所有标签）：
- 在「后处理」选项卡 /「删除」面板中点击「当前视图属性标签」按钮
- 在「初步设计」选项卡 /「标签删除」面板中点击「属性标签(单视图)」按钮（或「属性标签(全楼)」按钮）
- 在「板施工图」选项卡 /「更多功能」面板中点击「当前视图属性标签」按钮
- 在「梁施工图」选项卡 /「标签删除」面板中点击「属性标签(单视图)」按钮（或「属性标签(全楼)」按钮）
- 在「墙柱施工图」选项卡 /「标签删除」面板中点击「属性标签(单视图)」按钮（或「属性标签(全楼)」按钮）
2.4、删除全部标签的功能入口¶
问：想删除施工图功能生成的内容，但找不到「删除全部标签」按钮❓
答：界面通常不显示为「删除全部标签」这一简称；对应 Ribbon 全名为「全部标签(单视图)」「全部标签(全楼)」等，位于各施工图选项卡的「标签删除」面板（「后处理」选项卡为「删除」面板）。常用入口：
- 在「初步设计」选项卡 /「标签删除」面板中点击「全部标签(单视图)」或「全部标签(全楼)」按钮
- 在「梁施工图」选项卡 /「标签删除」面板中点击「全部标签(单视图)」或「全部标签(全楼)」按钮
- 在「后处理」选项卡 /「删除」面板中点击「当前视图全部标签」或「全楼全部标签」按钮
- 在「板施工图」选项卡 /「更多功能」面板中点击「删除板筋」按钮
📢 特别说明：
- 「全部标签」用于删除施工图字符与标注；仅需清除计算书等属性信息时，应使用「属性标签」类按钮，勿误删施工图成果
- 更多说明见 隐藏施工图功能生成的字符与标注、删除/隐藏计算书
2.5、原位标注板厚¶
问：如何原位标注已填充楼板的板厚❓
答：若填充条件不是“板厚”，且“板厚”不是缺省值，需在「初步设计」参数中调整标注规则：
- 点击：「结构平面」按钮
- 修改：在“楼板厚度”栏中，将“因板厚而填充的板”设为“忽略该条件”
- 确定：确定后重新生成图纸

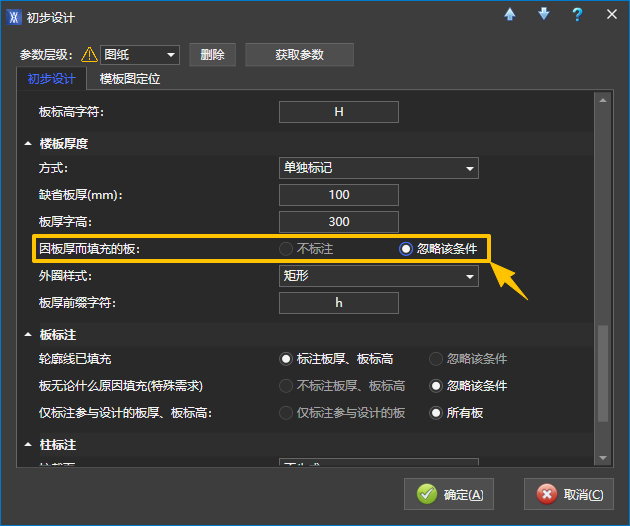

“因板厚而填充的板”选择“忽略该条件”，已填充楼板可原位标注板厚
2.6、按建筑标高表达梁板标高¶
问：结构楼面是 H-0.050（H 为建筑楼面），如何按建筑标高标注梁、板标高❓
答：先在总信息中「修改建筑标高差值」，再在「初步设计」参数里将梁、板标高方式改为“相对建筑楼面标高”。

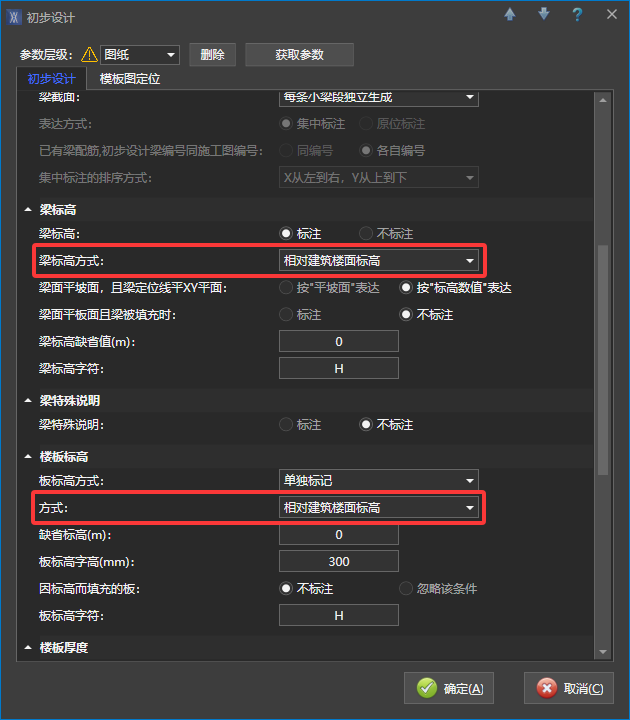

“梁标高方式”“板标高方式”均选择“相对建筑楼面标高”
📢 特别说明：
「梁配筋」界面中“梁标高表述方式”同样提供“相对建筑楼面标高”选项。
三、板施工图¶
3.1、板配筋采用 YJK 计算结果¶
问：板配筋如何采用 YJK 计算结果生成配筋❓
答：
- 核对/修改板边界条件（小迅模型）
- 匹配计算模型 ID
- 导出板边界条件
-

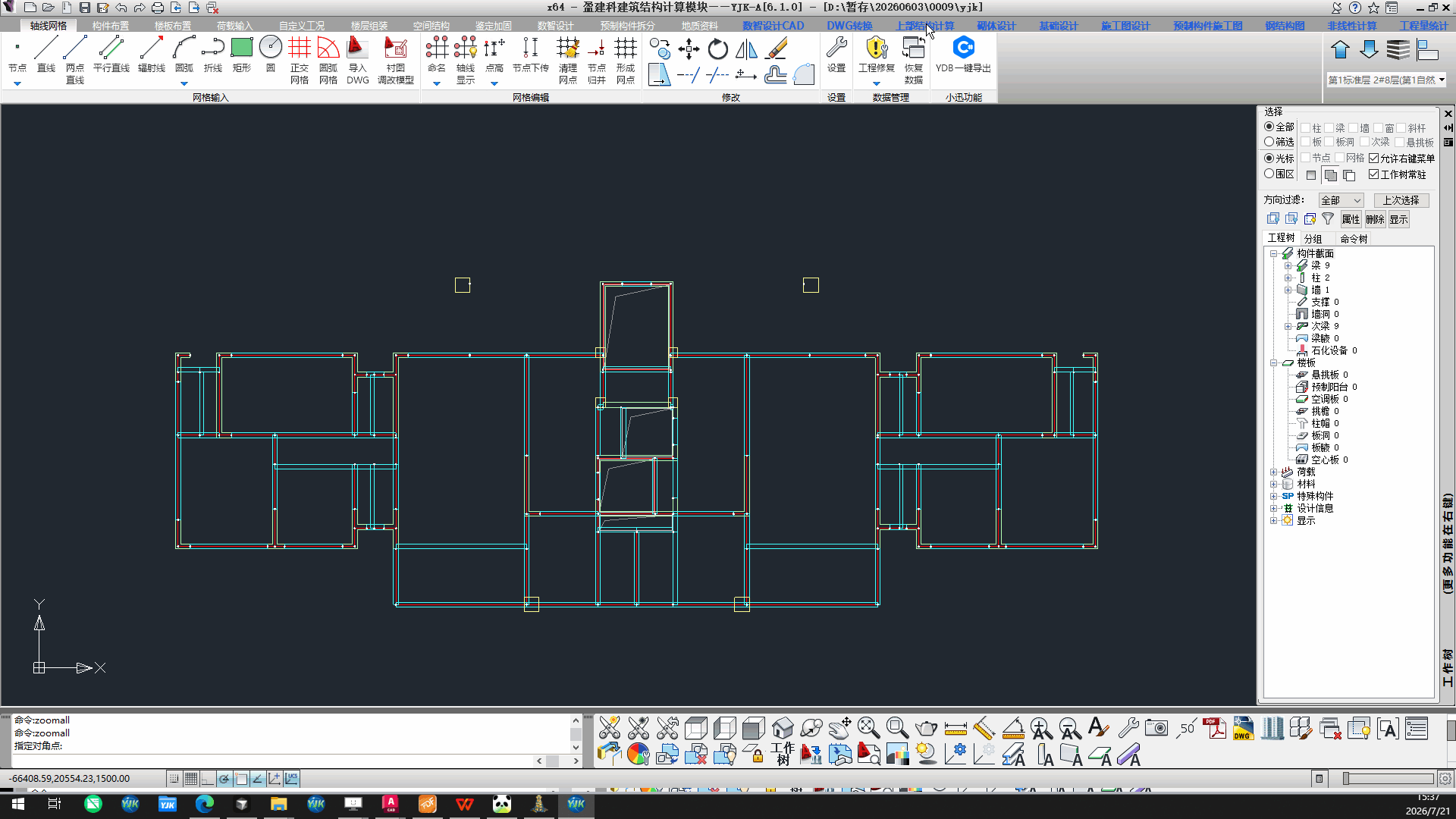

在 YJK 中导入板边界并计算：
!!! 注意：根据YJK的机制，板边界无法一次性全部导入，只能逐层(逐个标准层)操作导入 -
计算得到板计算书并导出板计算书
- 匹配边界正确的 YJK 板配筋计算书，详见匹配板计算书
-

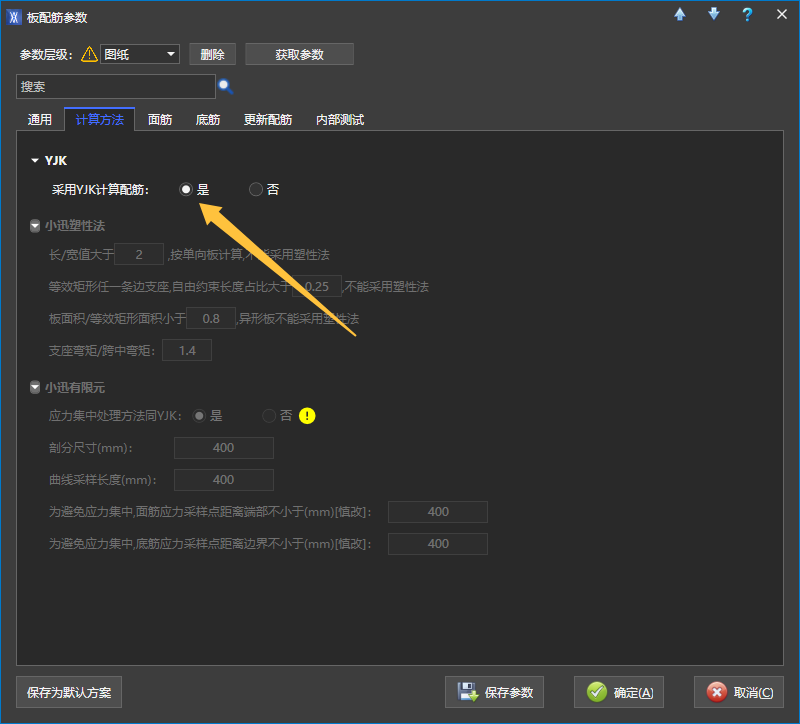

生成板配筋时，在「板配筋参数」→「计算方法」中，选择「采用 YJK 计算配筋」为「是」：

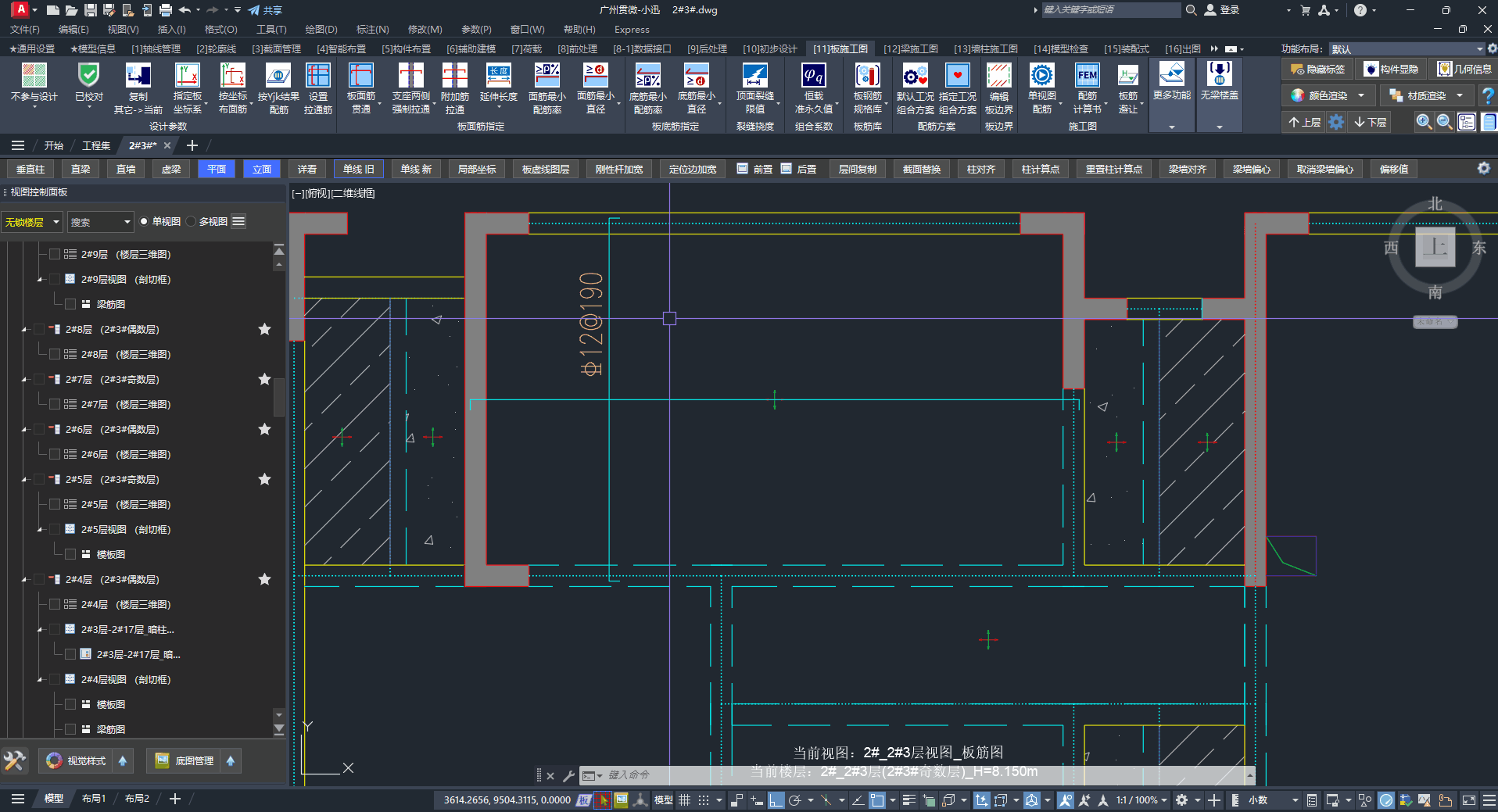

3.2、如何取消板面筋拉通¶
问：如何取消板面筋拉通❓
答：板面钢筋被拉通通常有两种情况：
-
通过「特殊指定」指定了板面筋拉通（板面筋贯通）——取消时将目标楼板面筋改为「不贯通」；
-
通过「设置拉通筋」设定了拉通面筋——打开该界面，只勾选面筋，点右下角「清除」，再框选范围清除。
3.3、板底筋改为按实配而非另加筋¶
问：请问板底筋怎样不是另加筋的配筋方式❓
答：可在「板配筋参数」→「底筋」中，将「底筋采用实配钢筋」参数改为「是」。

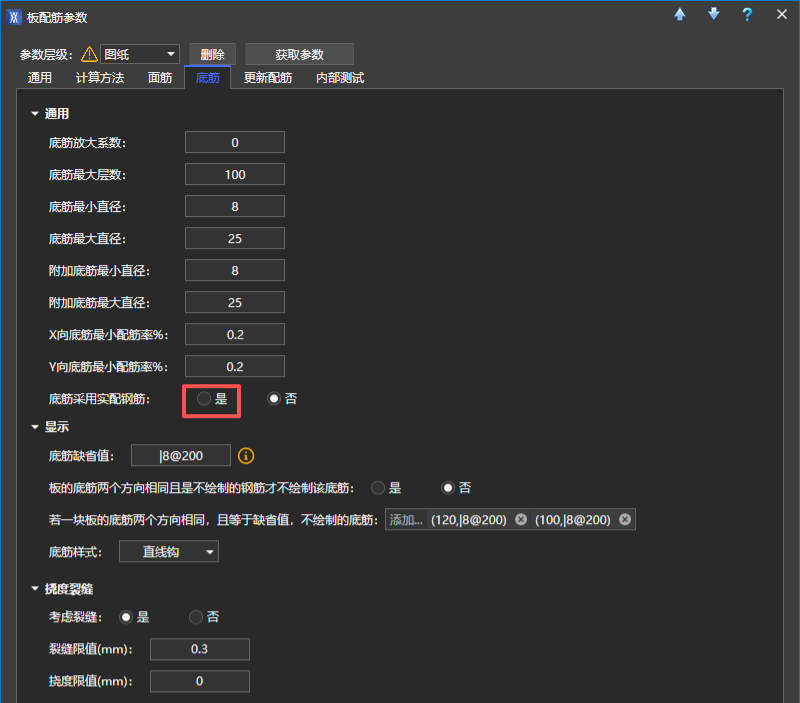

在板配筋参数中将底筋改为按实配钢筋

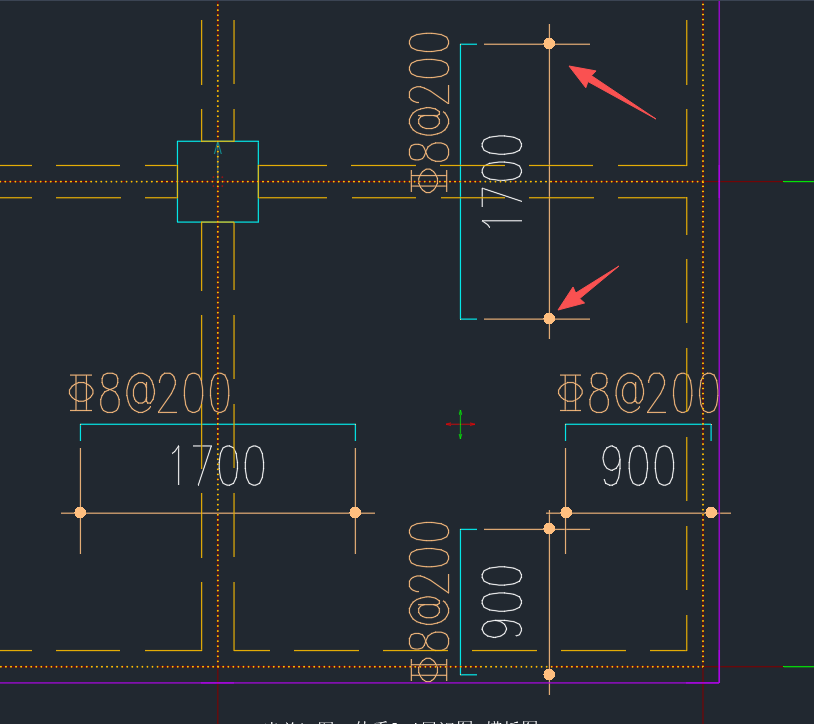

3.4、板配筋标注箭头能否改为斜线¶
问：板配筋的标注点能换成斜线段吗❓

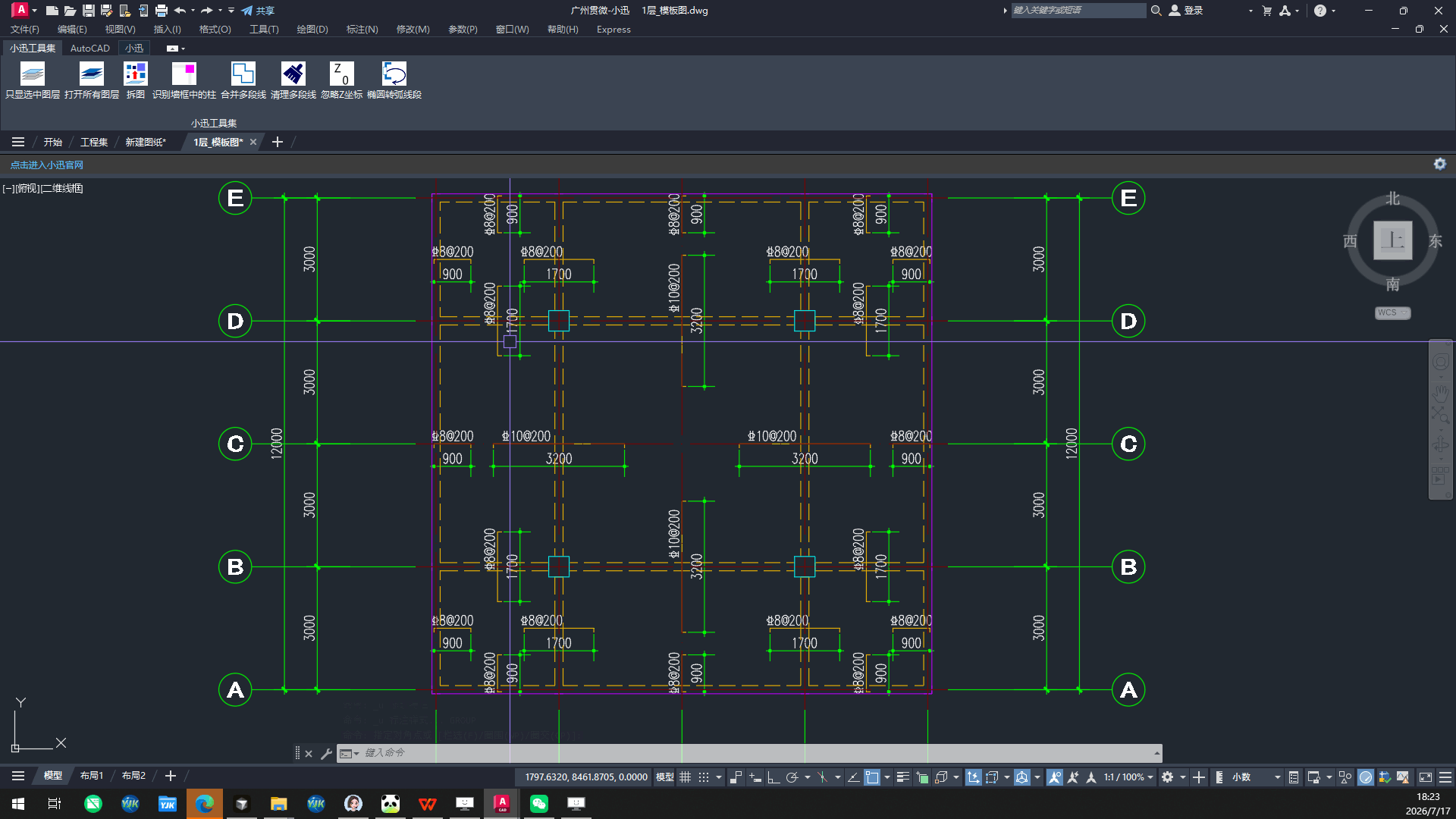

答：在小迅中无法修改，可以导出 CAD 图后，替换对应标注样式，或修改标注样式的箭头符号。
3.5、板配筋「无法选筋」¶
问：板配筋中出现「无法选筋」怎么办❓
答：
- 查看板计算书，是否有计算配筋值过大导致受压区高度超限情况；
- 关闭裂缝控制并重生成配筋，判断是否裂缝控制导致配筋值过大；
- 如有设置拉通钢筋，查看板钢筋库中钢筋间距是否跟拉通筋匹配。
四、梁施工图¶
4.1、集中标注编号与截面同一行¶
问：如何使集中标注梁编号和截面摆在一行❓
答：操作步骤：
修改 → 标注避让 → 集中标注 → 勾选“集中标注编号和截面摆在同一行”→ 确定
4.2、原位更新梁配筋内容¶
问：已经生成梁配筋，梁计算书更新了，按现有字符位置不动更新梁配筋内容❓
答：操作步骤：
修改 → 标注避让 → 通用参数 → 勾选“除新增字符外，原位更新内容”→保存并退出→“梁配筋”或“局部梁配筋”
4.3、梁纵筋过密如何疏一些¶
问：梁纵向筋太密了，怎么可以疏一些(单排纵筋根数减少)❓
答：解决方案：
1）采用构件特殊指定 - 点击“角筋贯通”的下拉小三角 → 点击 “指定根数” → 设定纵筋根数 → 选择需要指定修改的梁 → 用“局部梁配筋”重新生成指定过的梁构件
2）按梁支座条件设置纵筋净距 - 在梁配筋参数 —— 纵筋（构造）栏 —— 面筋/底筋最小净间距表格中，按梁的支座条件设置纵筋净距
3）统一设置 - 在梁配筋参数 —— 纵筋栏 —— 布筋有效宽度中设定减小梁布筋有效宽度
4.4、支座两侧梁面钢筋拉通¶
问：如让支座两侧梁面钢筋拉通❓
答：可设定配筋面积的归并系数或归并值；也可强制悬挑梁根部支座与内侧拉通。
4.5、梁配筋大于计算书¶
问：为何小迅生成的梁配筋比计算书大❓
答：
4.5.1 拉通筋比计算书大¶
例如跨中为0，但生成的拉通筋比构造要求大：
- 情况1：计算软件结果显示中，梁按8等分，取9个截面的计算结果。输出默认设置中，仅取（1）、（5）、（9）截面计算值输出，按此结果配筋可能偏于不安全。
建议结合参考梁参数说明一并理解。
- 情况2：拉通筋与支座筋拉通更省
4.5.2 支座筋或底筋比计算书大¶
- 情况1：考虑是否裂缝或挠度控制，可取消考虑裂缝或挠度重生成验证。
- 情况2：查看是否有设置放大系数
- 情况3：同4.5.1情况1，（1）或（9）截面计算书未必是端部最大的配筋，但默认设置只显示了（1）或（9）截面配筋。
4.6、如何取消梁按挠度控制配筋¶
问：能不能取消根据挠度配筋❓
答：可在「梁配筋参数」→「挠度裂缝」→「挠度」中，把「面筋考虑挠度」和「底筋考虑挠度」参数都改为「不考虑」。

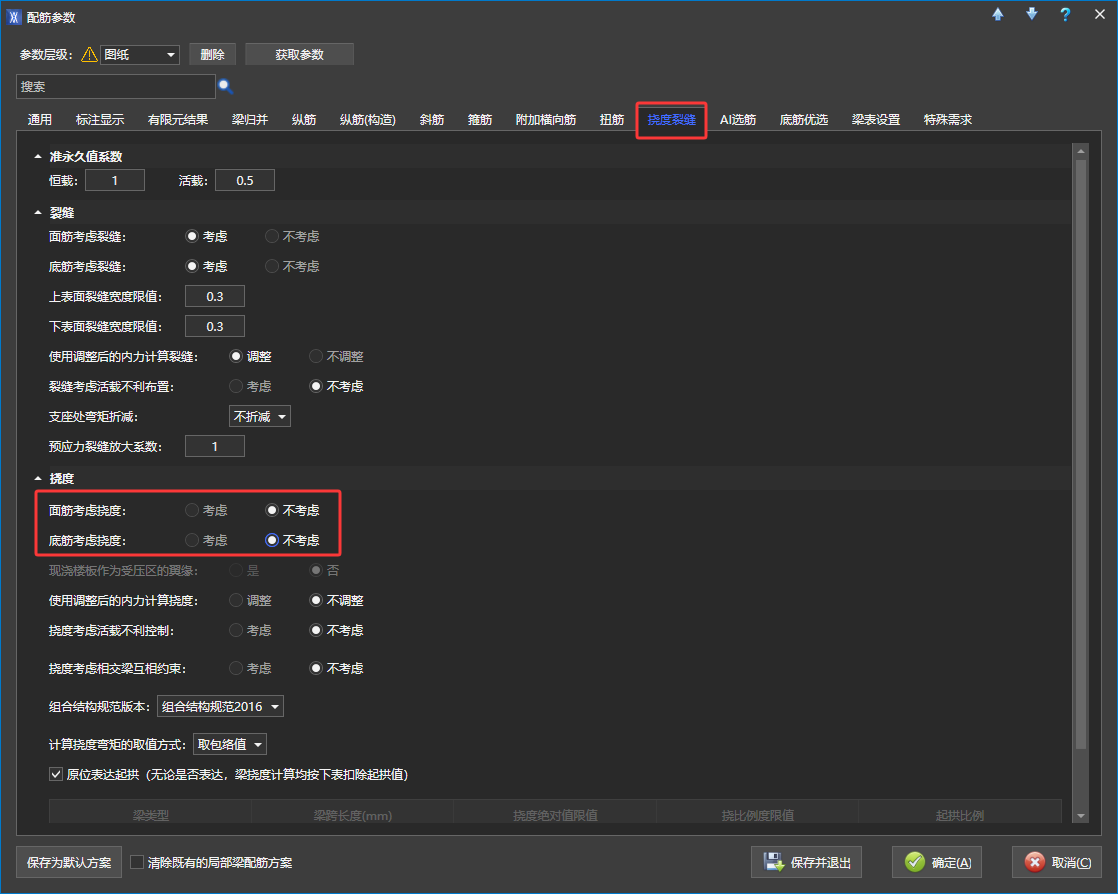

在梁配筋参数的挠度栏关闭面筋、底筋挠度控制
4.7、梁配筋提示无法配筋如何处理¶
问：生成梁配筋弹窗提示无法配筋要怎么处理❓
答：梁配筋出现无法配筋可能是多种约束条件耦合的结果，可根据实际情况逐项排查重生成配筋：
1) 先关掉挠度、裂缝选筋
执行「局部梁配筋」，在「梁配筋参数」→「挠度裂缝」中：
- 挠度：将「面筋考虑挠度」「底筋考虑挠度」改为「不考虑」
- 裂缝：将「面筋考虑裂缝」「底筋考虑裂缝」改为「不考虑」
若此时能配筋，说明是挠度/裂缝控制配筋，超过配筋率设置上限
2) 忽略锚固长度限制
在「梁配筋参数」→「纵筋」→ [锚固]中：
- 勾选「另设构造措施，忽略锚固长度」或 勾选「铰接端忽略锚固长度限制」
梁宽较小、剪力墙面外锚固梁等场景，纵筋直锚不足时会被迫选小直径筋，钢筋排数超过上限
3) 放宽最大配筋率上限
在「梁配筋参数」→「纵筋」→ [配筋率限制]中：提高「抗震端/非抗震端的最大配筋率」
若计算书本身配筋率已很高，需同时检查梁截面或结构布置是否合理，而不只是放宽参数。
4.8、梁配筋如何控制归并¶
问：梁配筋如何控制是否归并❓
答：梁配筋归并可在「梁配筋参数」(梁配筋或局部梁配筋时弹窗)→「梁归并」→「连续梁间归并」中调整归并值控制归并情况。
归并值设为 0 表示仅配筋完全相同才归并；设为 -1 表示完全不归并，其余归并参数设定解析详见梁配筋归并参数。

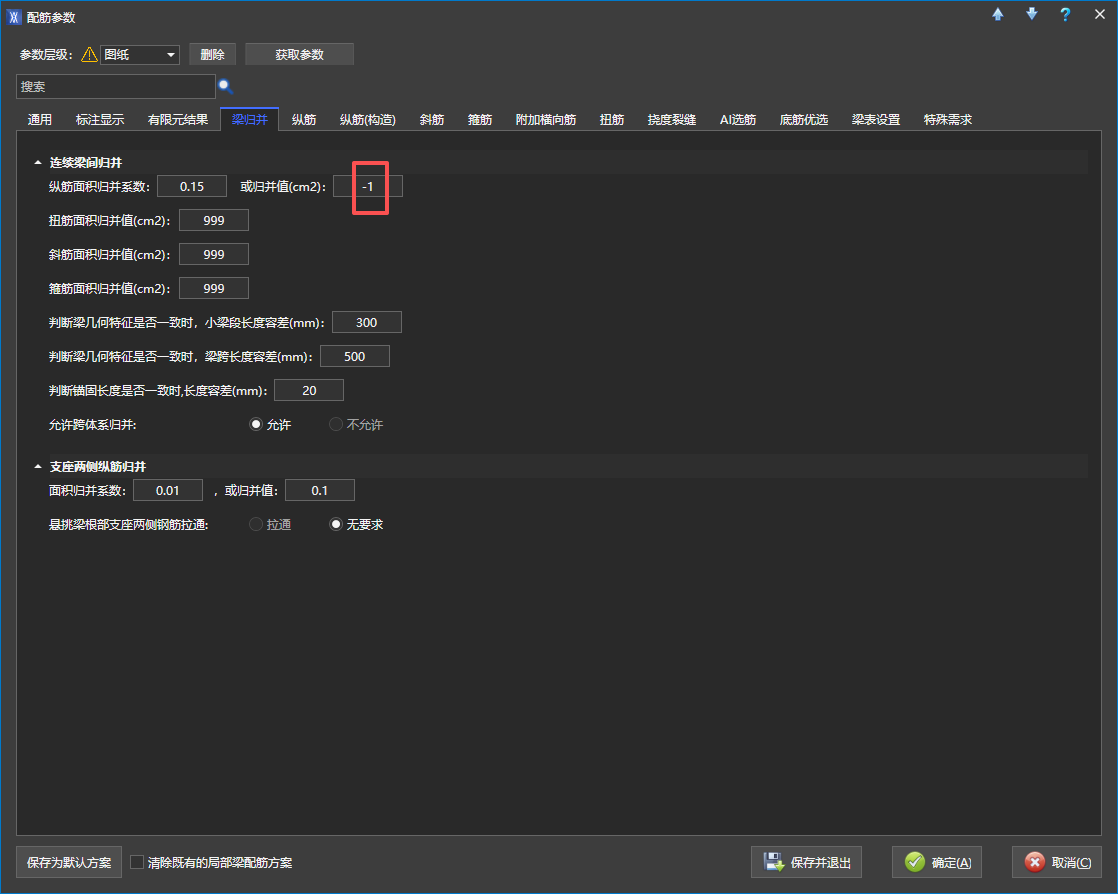

通过调整归并值控制连续梁间是否归并

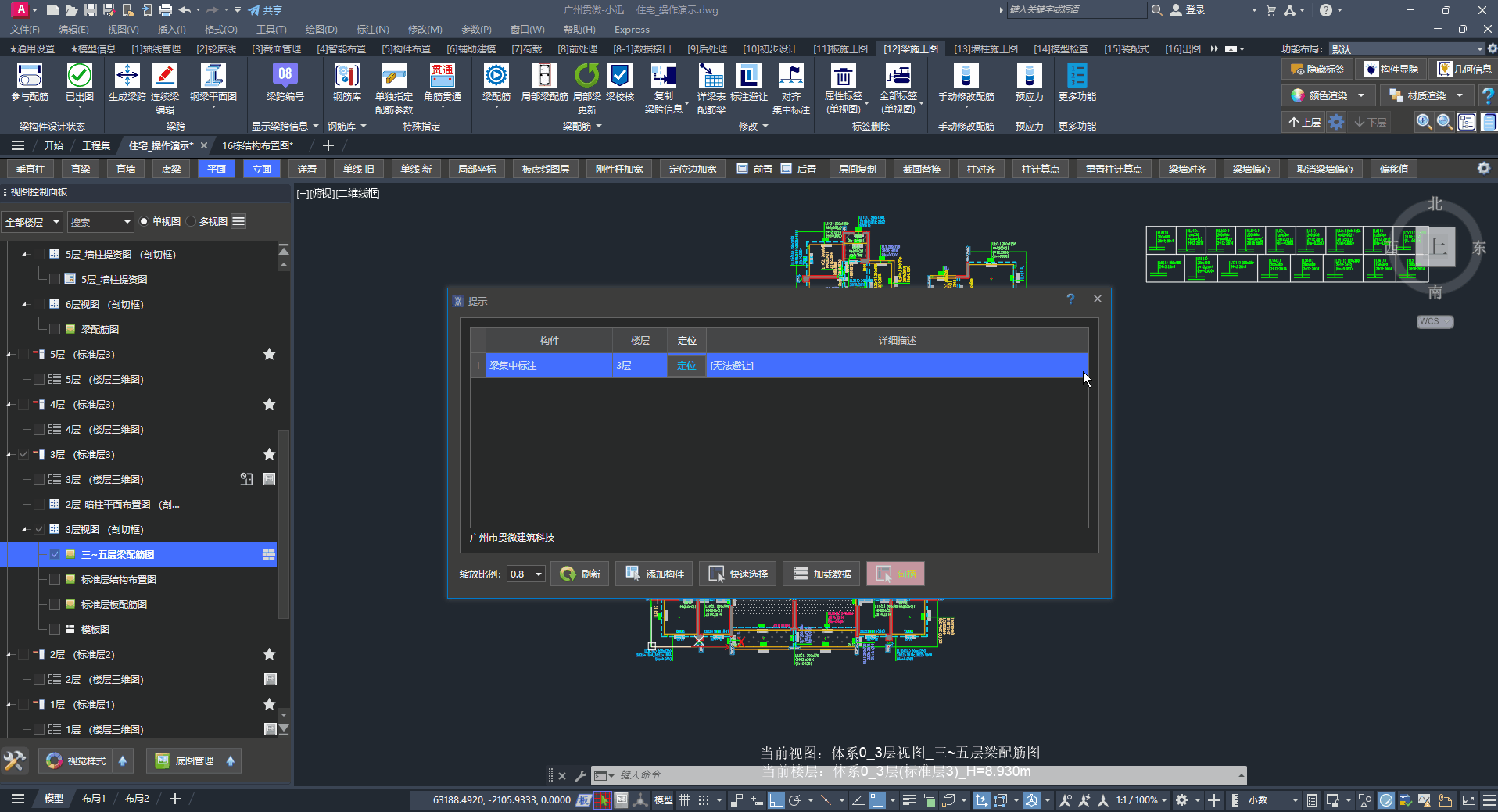

4.8再次打开关闭的[提示]窗口(构件定位窗口)¶
问：手动关闭了弹窗提示(构件定位，匹配后、板配筋后、梁配筋后、墙柱配筋后)，怎么重新打开❓
答：在[工具]选项卡 → [工具]栏 → [加载最后定位数据] 可重新打开构件定位框。
！！！注意：只能加载最后的定位数据
五、墙柱施工图¶
5.1、墙柱配筋按楼层归并¶
问：墙柱配筋如何按楼层归并❓
答：

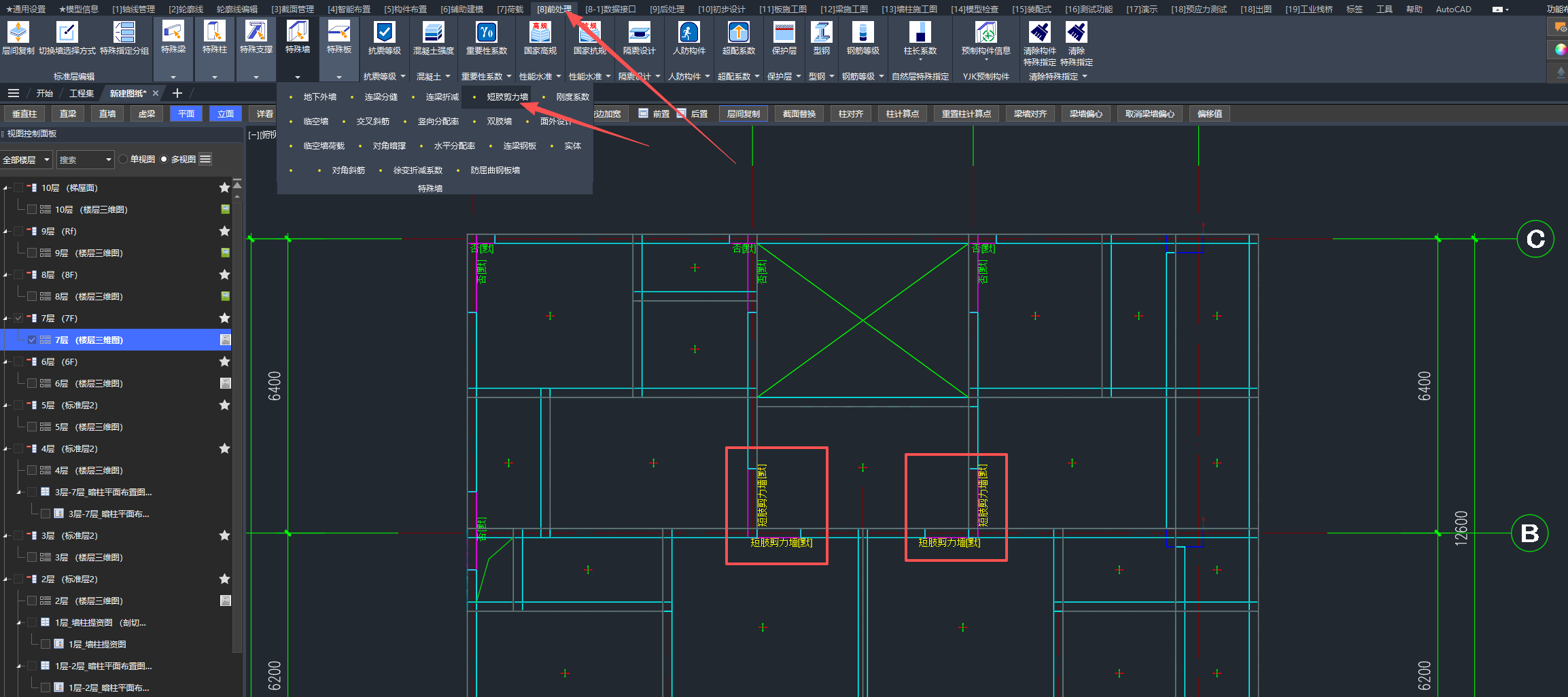

5.2、短肢墙暗柱配筋率不满足¶
问：短肢墙暗柱配筋率生成不满足要求，还有哪些设置要检查❓
答：“短肢剪力墙”属于特殊指定的一种，可在小迅或者计算软件的“前处理—特殊墙”中指定。若均未进行人工修改，小迅在“匹配构件信息”时记录计算模型中的“自动判别”结果。模型计算前应确认“自动判别”是否正确，否则计算与配筋都可能不满足规范要求。
5.3、合并后的墙柱层分开出图¶
问：墙柱平面（暗柱平面图）已合并，如何分开？全楼统一墙柱编号但又想按楼层分成两张大样图，怎么做❓
答：对需要分开的楼层重生成一次暗柱平面即可。
- 单楼层分开：切换到对应楼层，使用「墙柱平面生成（当前楼层）」。
- 多楼层分开：使用「墙柱平面生成（多楼层）」，对需要分开的楼层再生成一次墙柱平面图。
墙柱配筋若要考虑上下层配筋关系，应一并生成配筋：生成墙柱配筋大样时，切换到多视图，选中对应墙柱平面视图再生成配筋大样。
关联文档：

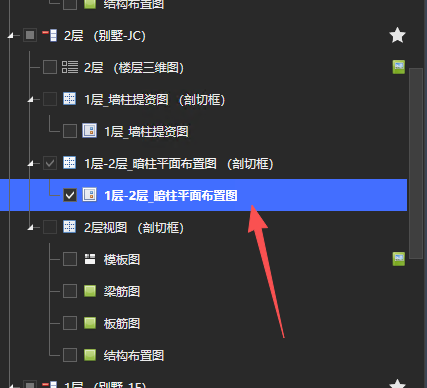

对需要分开的楼层重新生成墙柱平面，生成大样时在多视图中选中对应平面图
5.4、为何生成多个墙柱平面¶
问：同一个标准层的不能归并么❓
答：同一个标准层也有可能暗柱平面不一样，例如一个约束边缘构件一个构造边缘构件；同是约束边缘构件，但轴压比不一样导致暗柱长度不一样。
可检查：
- 是否同为约束边缘构件层或构造边缘构件层；
- 生成墙柱平面时，是否有勾选「暗柱生成参数」→「显示设置」中的「合并最终视图」；
- 若同为约束边缘构件，剪力墙轴压比是否存在刚好跨越 0.4（二、三级）或 0.3（一级）或 0.2（一级 9 度）；
- 可以用「墙柱平面更多功能」→「查找墙柱平面差异」功能，把差异位置定位出来。
5.5、不同墙柱平面可否归并计算书¶
问：上下层竖向构件一样，但生成的墙柱平面（暗柱平面）分开了，怎么合在一起❓
答：不可以，墙柱计算书归并的前提是共用一个暗柱平面。
5.6、暗柱编号过多及前缀 m 的含义¶
问：暗柱编号会跳到一百多，是调整哪个参数？编号带前缀 m 是什么意思❓
答：
- 暗柱编号多，常见于多视图一并配筋，此时柱串多，可归并的柱串少，编号就会变得较多。若需控制编号规模，可改用单视图配筋，则仅对单个视图内的暗柱进行配筋和编号；
- 暗柱编号带 m 前缀，通常表示柱串上下不连续(如转换、墙开洞)或各层暗柱数量不一致（例如约束边缘构件层，因为暗柱长度较大，有些合成了一个暗柱，构造边缘构件层分成了两个或多个暗柱），如需控制，也可改用单视图配筋。

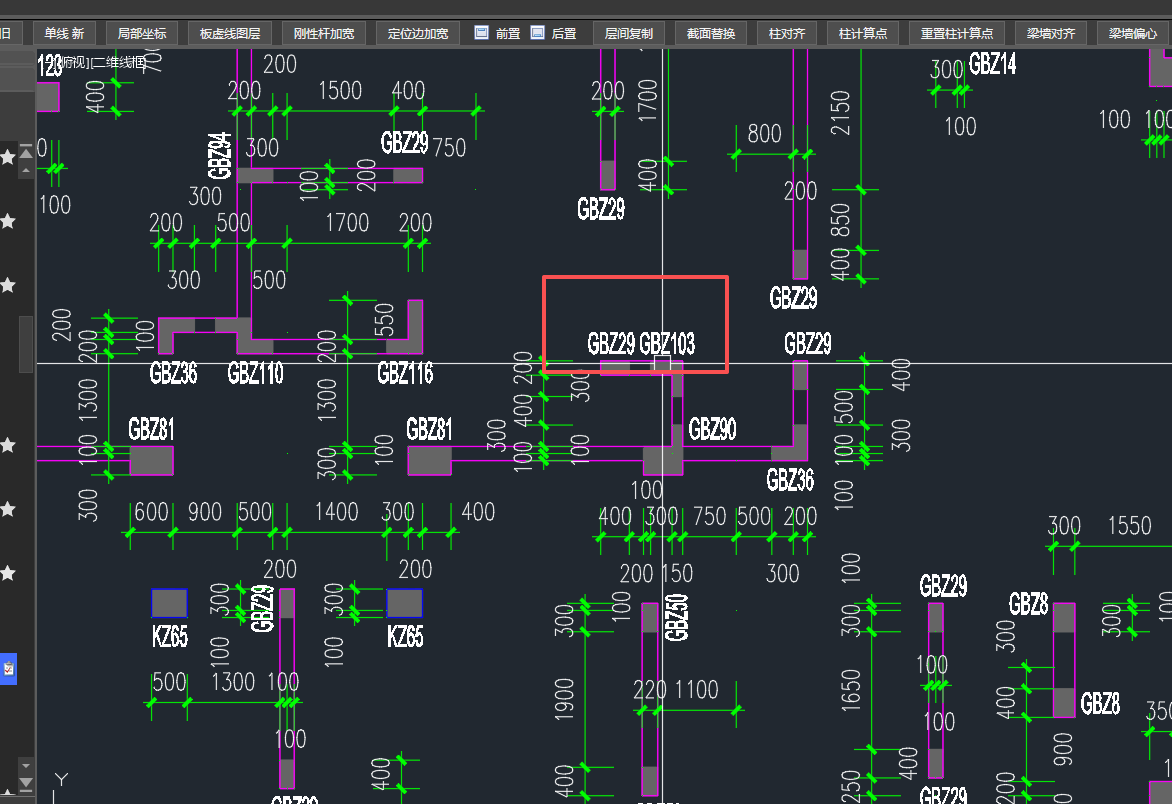

多视图一并配筋时暗柱编号范围较大；前缀 m 表示柱串不连续
5.7、特殊指定框架柱(剪力墙暗柱)最小配筋率如何清除¶
问：墙柱平面（暗柱平面）中特殊指定的最小配筋率如何清除或重置❓
答：通过「墙柱施工图」选项卡 ->「竖向构件特殊指定」面板 -> 「最小配筋/箍率[暗柱]」 设定的框架柱/暗柱最小配筋率目前没有单独功能可以清空或恢复默认。但可再次指定最小配筋率，或删除已生成的墙柱平面(删除墙柱平面会同时清除该指定)。
5.8、 型钢混凝土柱中型钢和混凝土截面分开标注¶
问：型钢混凝土柱（叠合柱）中的型钢和截面尺寸能否分开标注(墙柱大样图中)❓
答：暂不支持，墙柱大样的标注暂未开放自定义参数。
5.9、 墙身分布筋配筋率的设置¶
问：如何设置墙身分布筋(水平分布筋、竖向分布筋)的最小配筋率❓
答：在「前处理」选项卡 → 「特殊墙」下拉菜单中可分别设置剪力墙的水平配筋率、竖向配筋率。
该设置可能影响暗柱配筋，应在计算前设置，或设置后更新计算模型重新计算
更新日期：2026年08月24日
