如何更好地完成一个工程项目

🎯从"初步尝试"到"深入使用",用户需要了解的"道法术"

大纲


一、前言

很多工程师刚接触小迅时,都希望它能像传统CAD插件一样,帮助我们快速完成施工图。

但如果只是把它当作一个后处理插件,在实际项目中可能会遇到各种问题。

-

小迅不仅仅是一个工具,更是引入了一套全新的从三维建模到自动成图的工作模式。

为了发挥小迅的最大功效,除了专业技能外,更重要的是了解:小迅是如何运行的

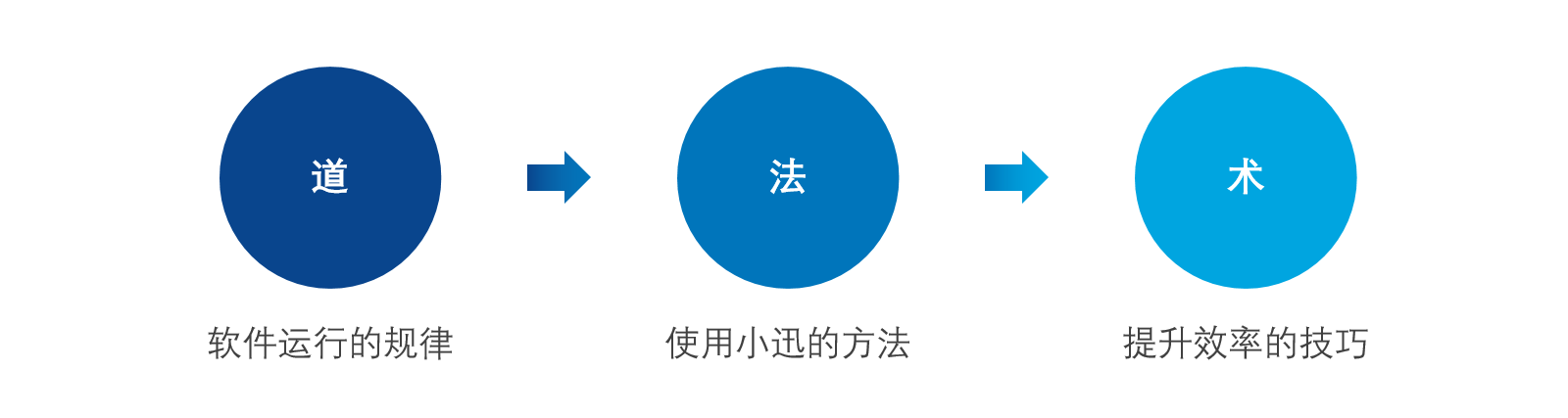

学习小迅的"道法术"

为了能够流畅地使用小迅,用户需了解:

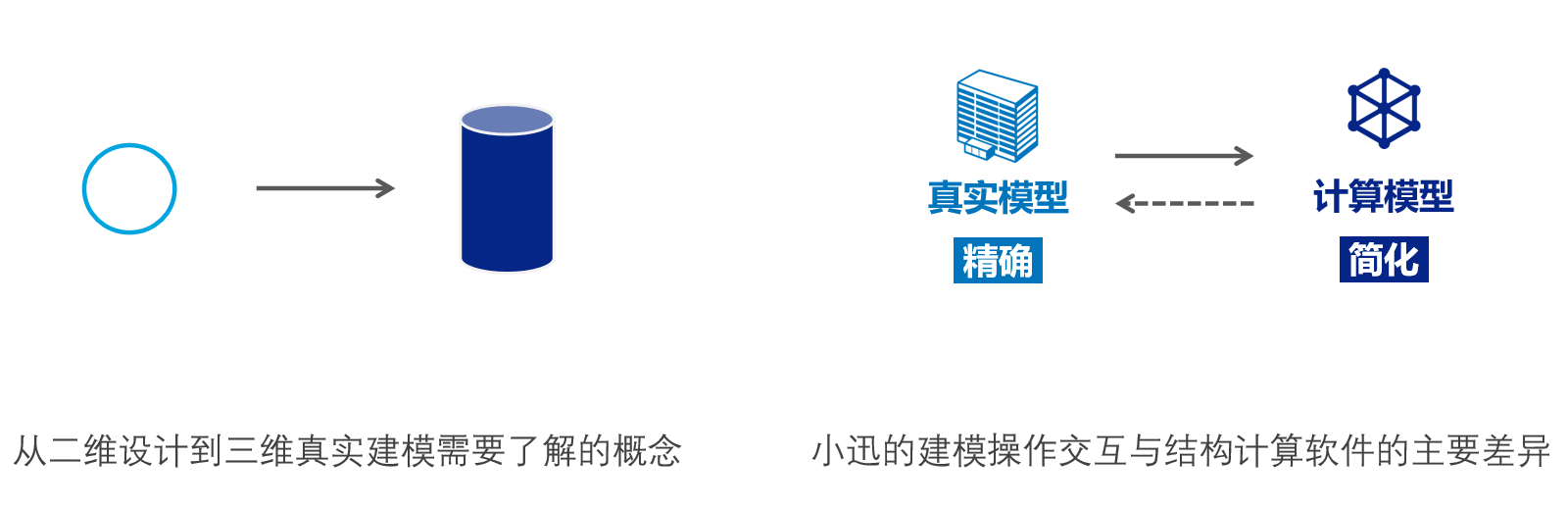

流畅使用"小迅"需要了解的内容

二、底层运行的功能

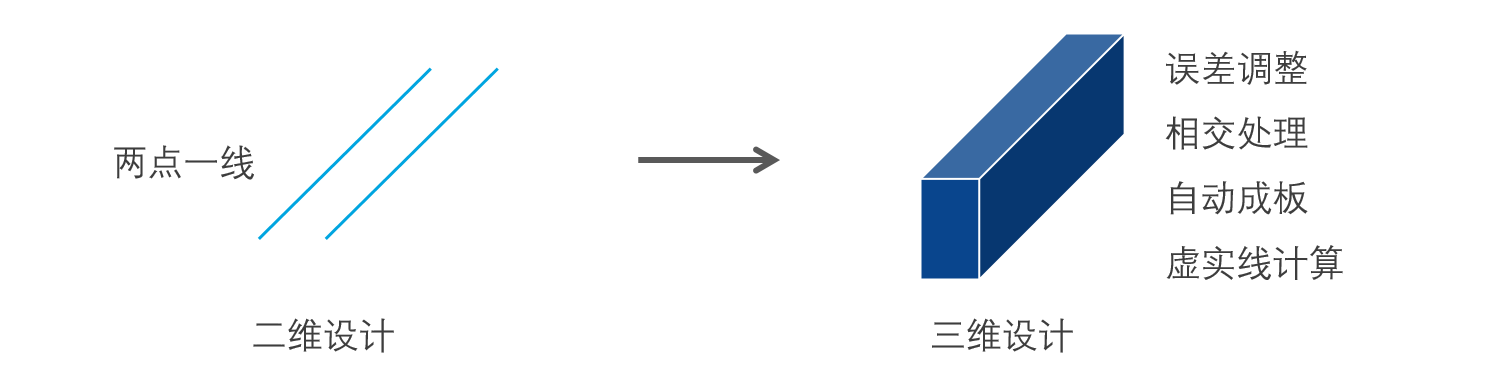

小迅实现三维模型到自动成图的3个底层功能:

  1. 误差调整
  2. 相交处理
  3. 虚实线计算

这让用户在设计流程与工作模式上有所变化:

流畅使用"小迅"需要了解的内容

为了实现自动出图,做了很多智能化的处理。

好比一个机器人,当用户了解并掌握机器运行的规则后,将会发挥机器人的最大功效。

小迅 + 关闭误差调整 + 关闭相交处理 ≈ 计算软件的建模效果

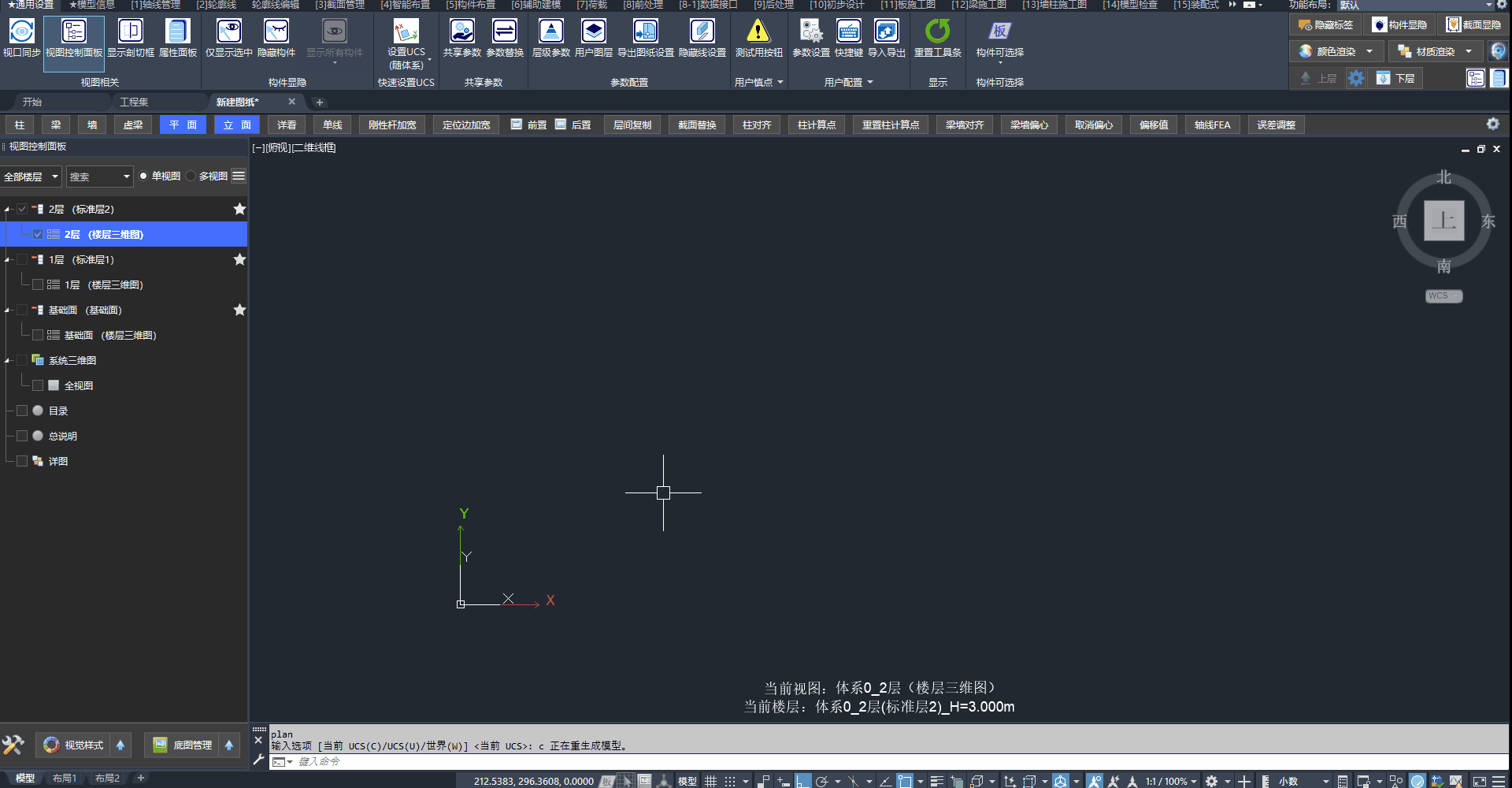

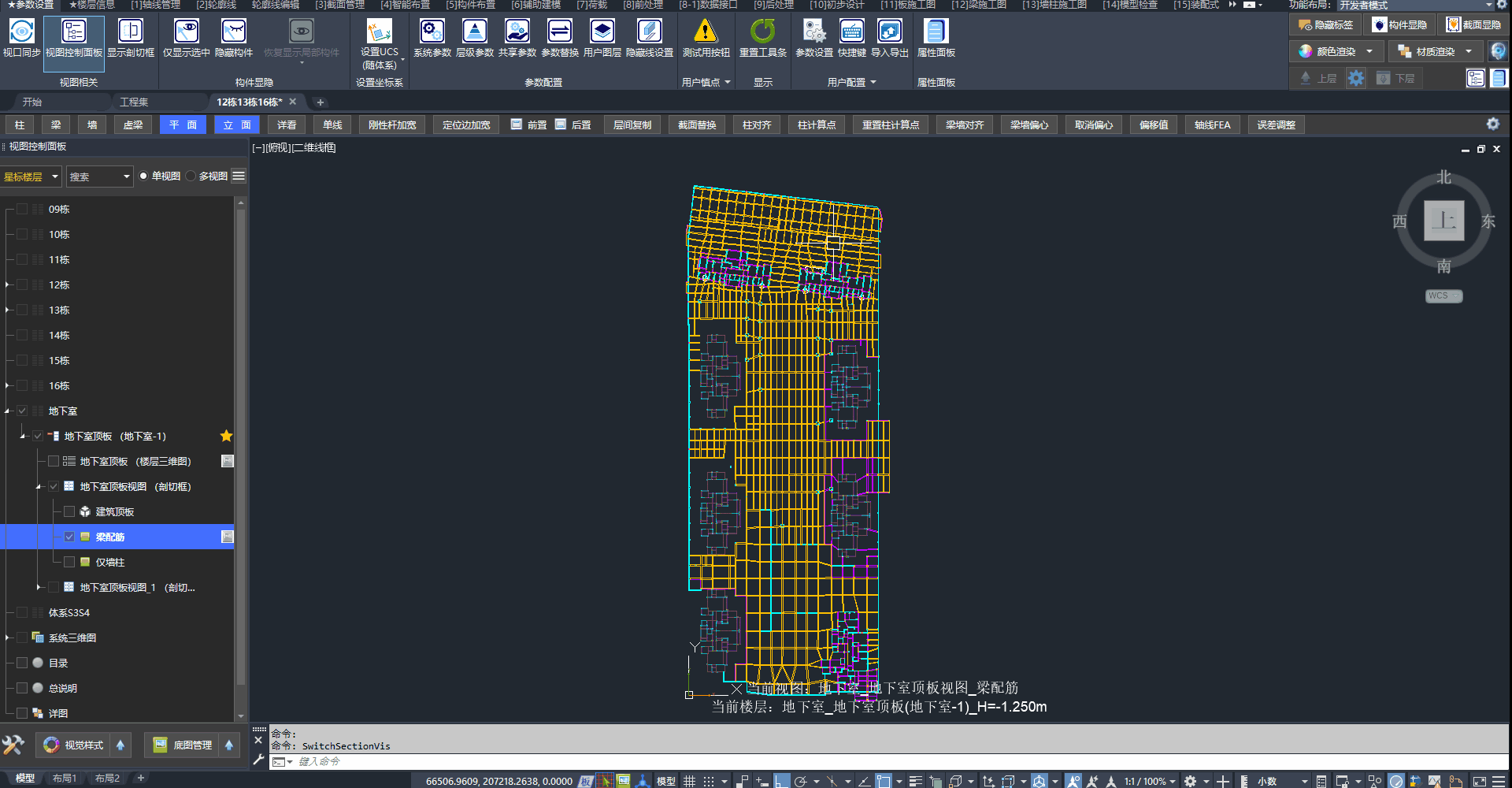

由三维模型自动生成模板图

小迅的"模板图"由三维模型按照"画法几何"自动生成

三、误差调整

3.1、什么是误差

用户只需要知道:由于误差的存在会导致三维运算出现歧义,从而引发后续的一系列问题。

对于喜欢刨根问底的用户,推荐观看老黄的视频:👉《小迅课堂第十九讲--三维误差灾难》

视频摘要:学术界也没有完全解决误差问题的方法。

3.2、如何解决误差

小迅提供了基于轴网系统的误差调整机制,从而解决绝大部分场景下的误差问题。

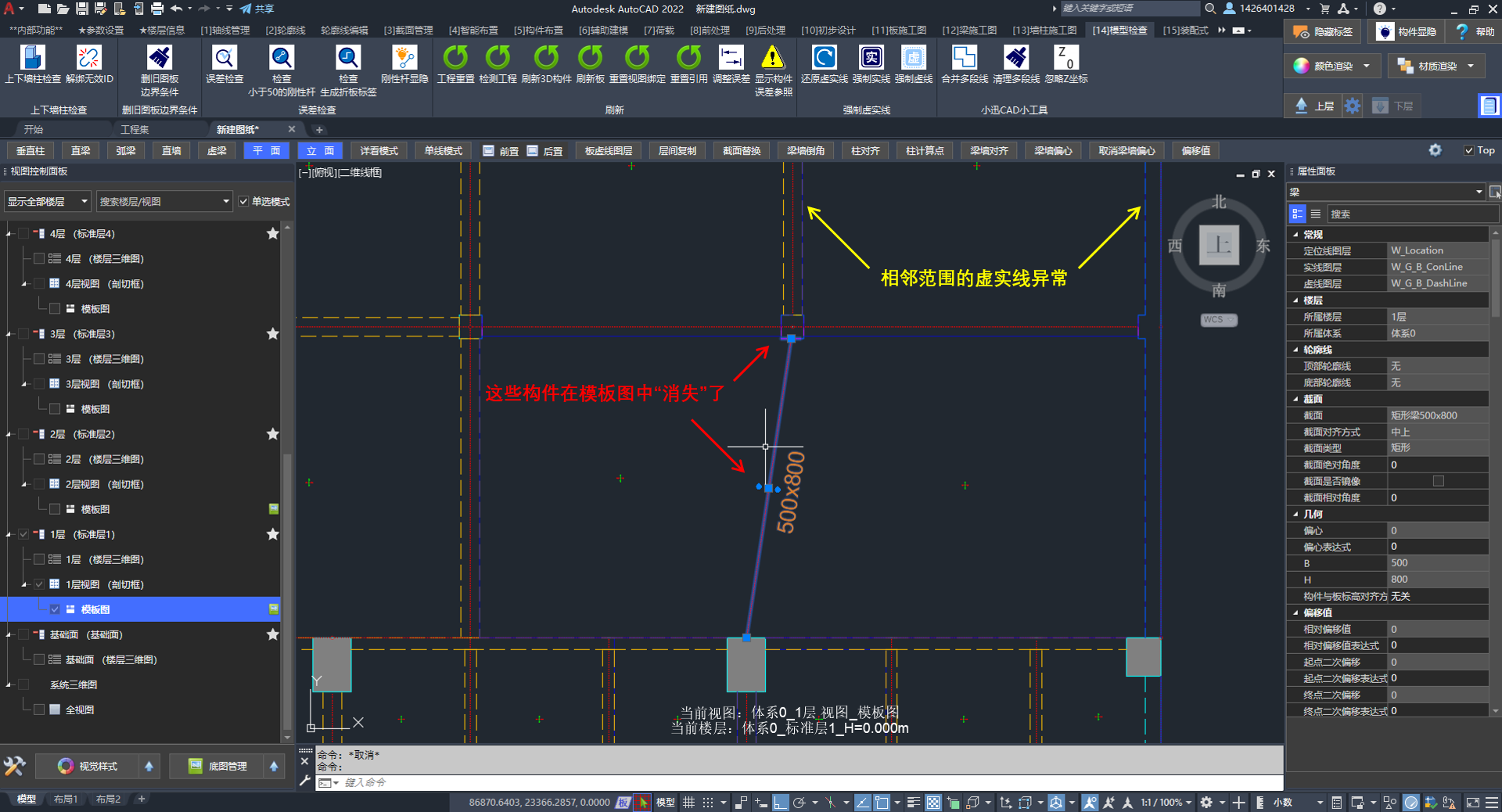

误差问题在模板图中的现象

误差原因引起的模板图虚实线异常

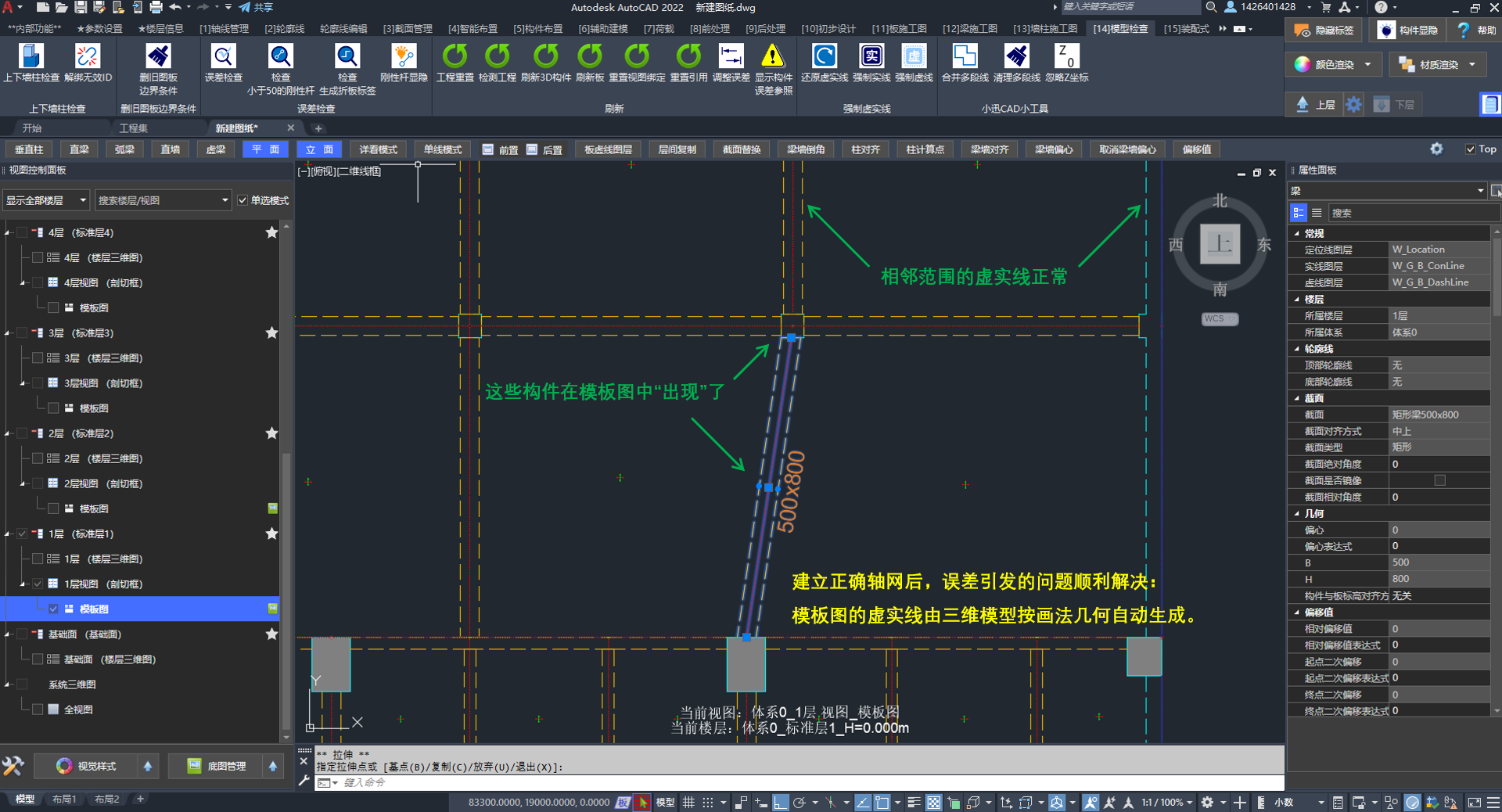

建立轴网后顺利解决误差问题

建立正确轴网后,模板图恢复正常

3.3、建模注意事项

建立轴网时

小迅的轴网 ≈ 施工的放线

特别在有斜交轴网时,需要注意不同轴网之间的“基点”与“X轴方向”。

识别轴网自动判断不同轴网的“基点”与“X轴方向”。

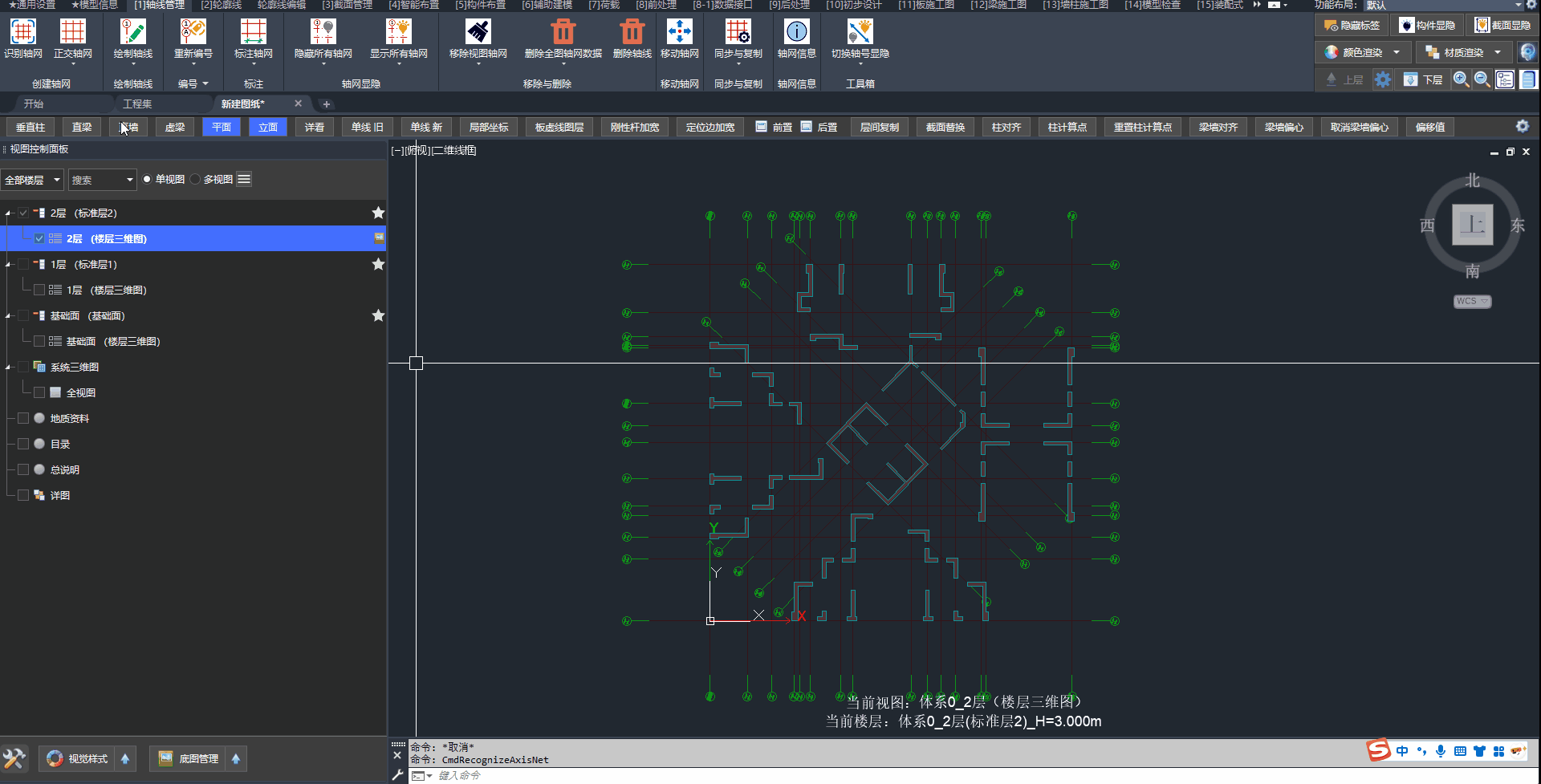

多套轴网的识别

真实工程中多套轴网的识别操作

更详细的操作步骤可观看视频:👉多套轴网的识别与同步

布置构件时

在轴网范围内的构件,将根据构件的“误差参数”进行误差调整:

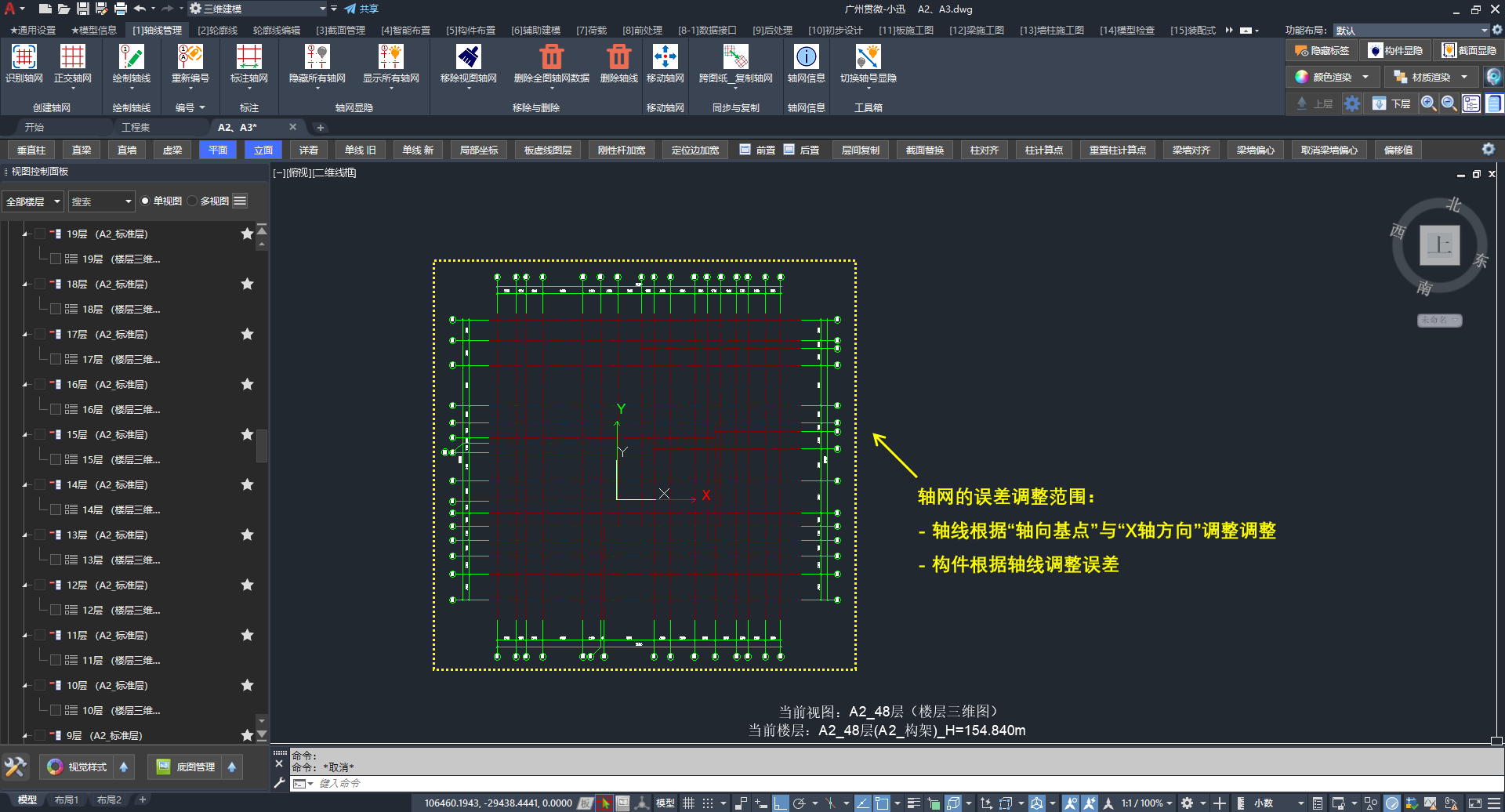

轴网误差调整范围

轴网的误差调整范围

用户可通过CAD的LIST命令查看构件的坐标:

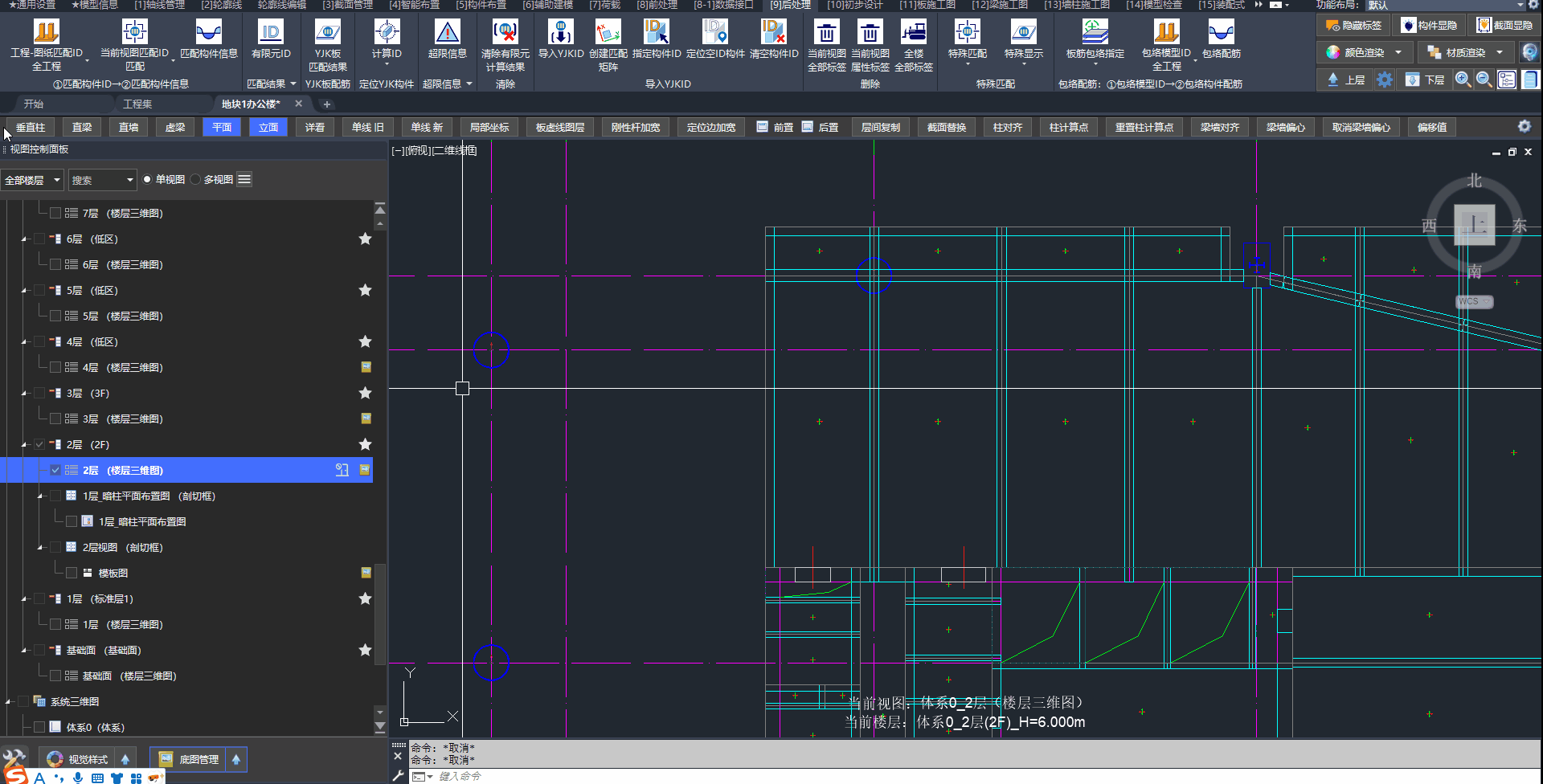

构件在轴网范围内时,自动进行误差调整

构件在轴网范围内时,自动进行误差调整(无碎数)

在实际工程中,用户可调整竖向构件的“距离模数”以满足工程需求:

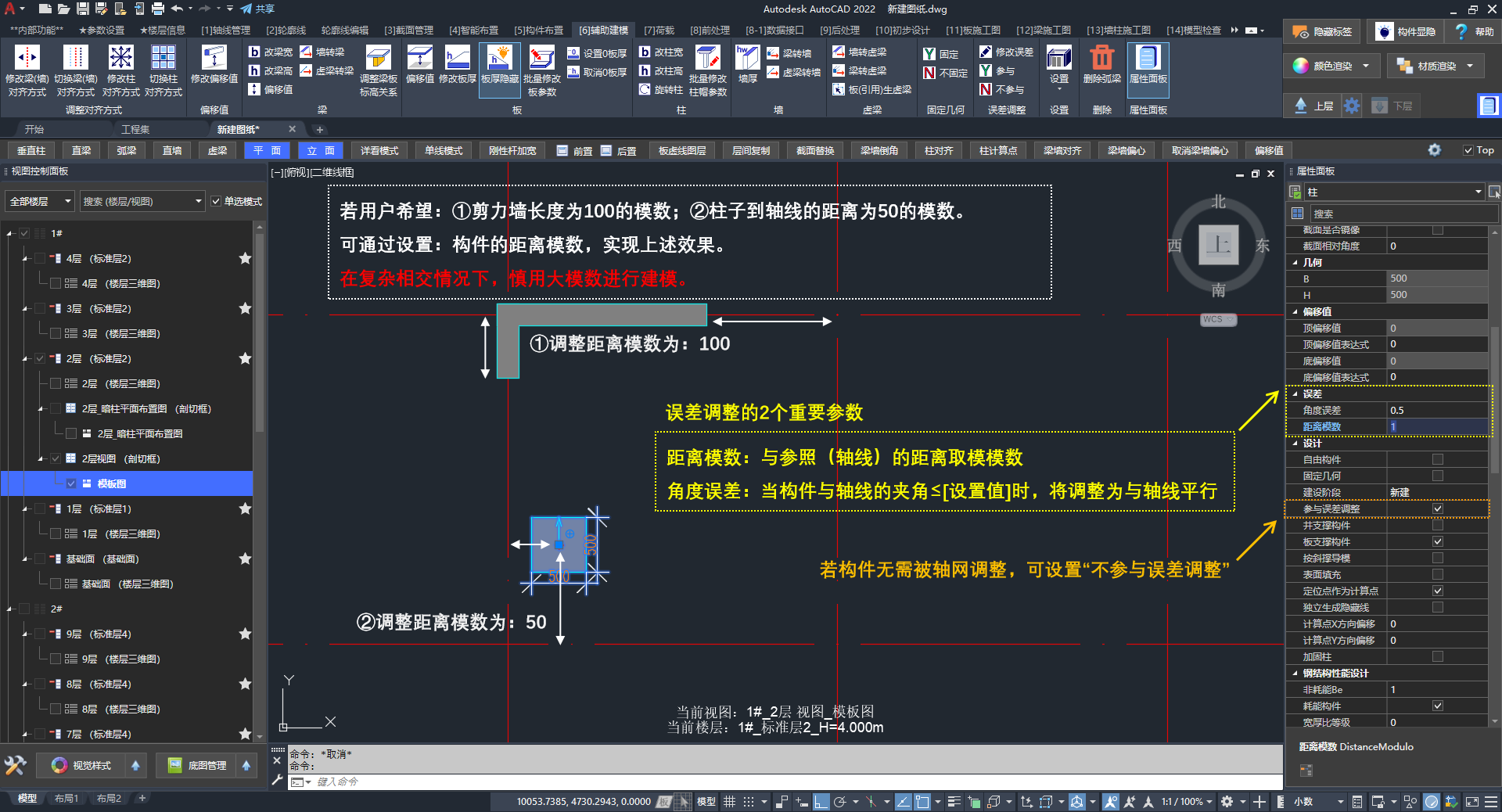

构件的误差调整参数:“距离模数”与“角度误差”

“距离模数”与“角度误差”的使用场景

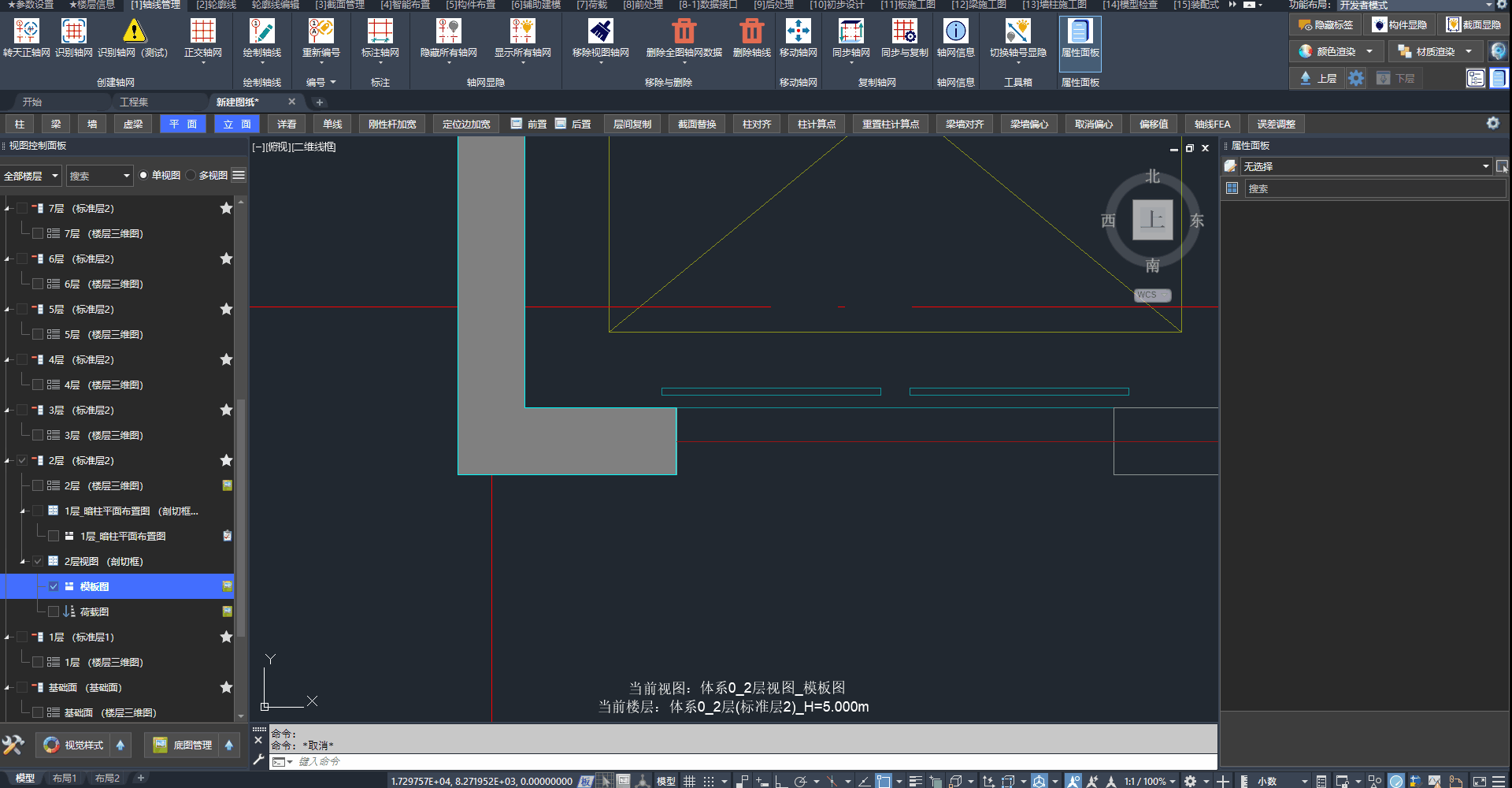

布置完剪力墙后,可修改“误差模数”以满足工程需求

批量调整剪力墙的距离模数

多塔建模时

应避免不同体系的坐标系存在误差而引发建模问题。

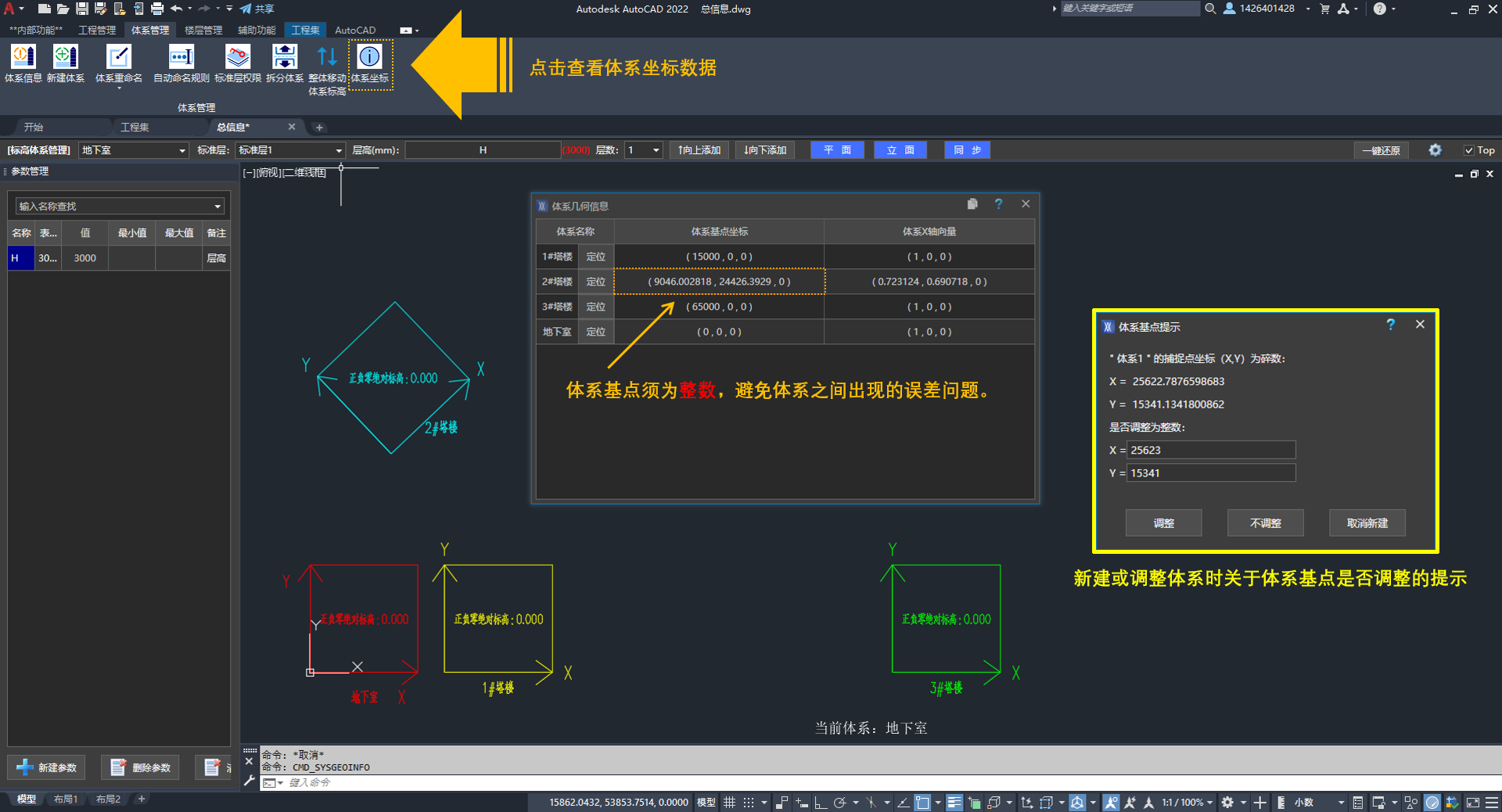

多体系建模时需关注体系基点的误差问题

多体系建模时需关注体系基点的误差问题。

四、相交处理

4.1、满足出图要求

正确的相交处理结果是自动成图的基础。

小迅弧形梁的相交处理

小迅对弧形梁的相交处理结果

4.2、刚性杆

小迅统一了真实模型与有限元模型,实现“一模到底”。

在布置时构件之间会自动创建刚性杆,以保证杆件的连接关系。

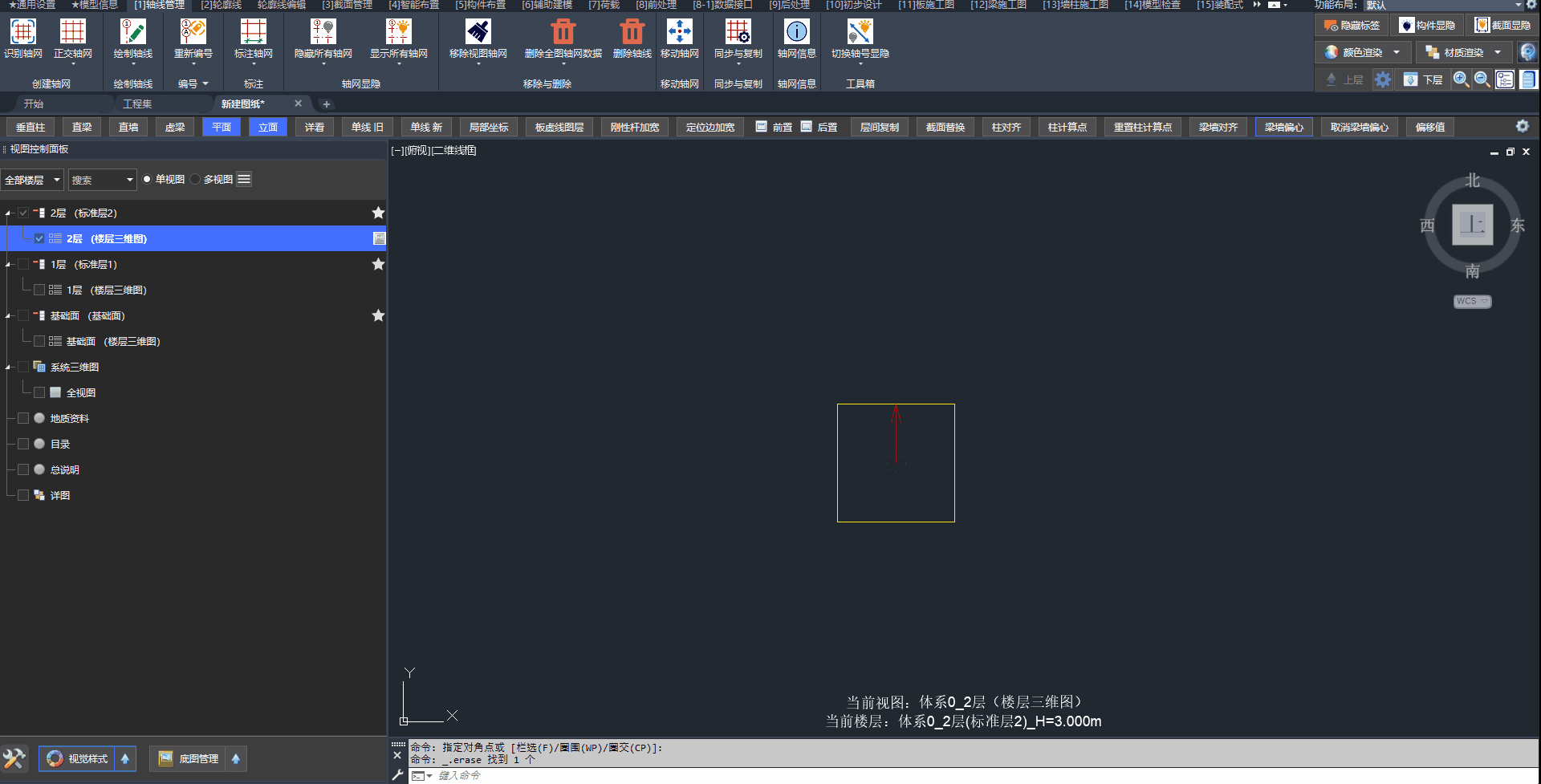

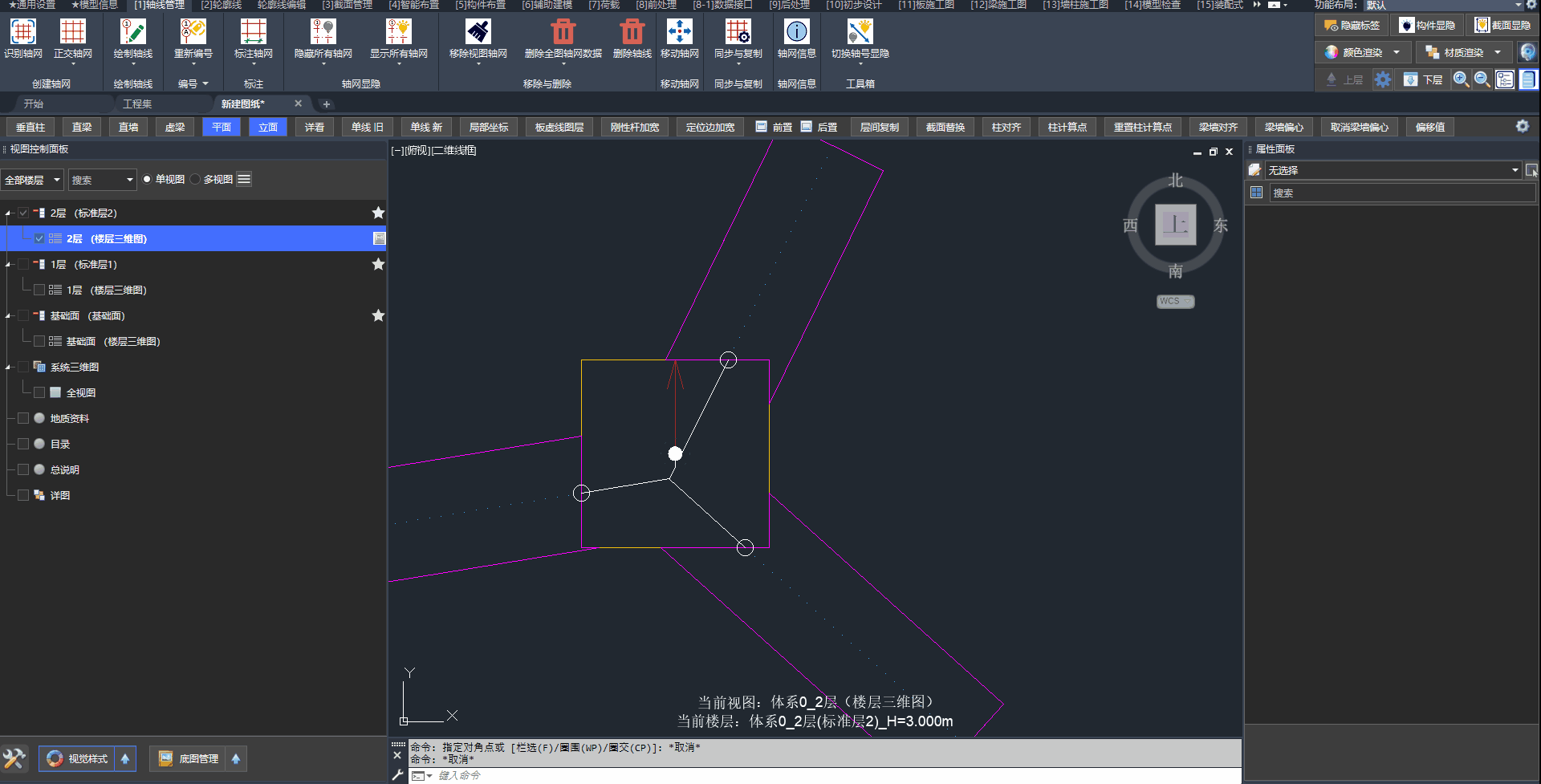

梁柱相交后自动产生的刚性杆

梁柱相交后自动产生的刚性杆

如果用户希望刚性杆是直线效果,可勾选柱的属性面板参数"刚性杆直连柱计算点"。

柱刚性杆直连参数

柱:刚性杆直连柱计算点

如何更好地管理有限元模型:👉点击查看文档

4.3、自动生成板与边界条件

当构件围成闭合区域时会自动生成板,并自动判断边界条件。

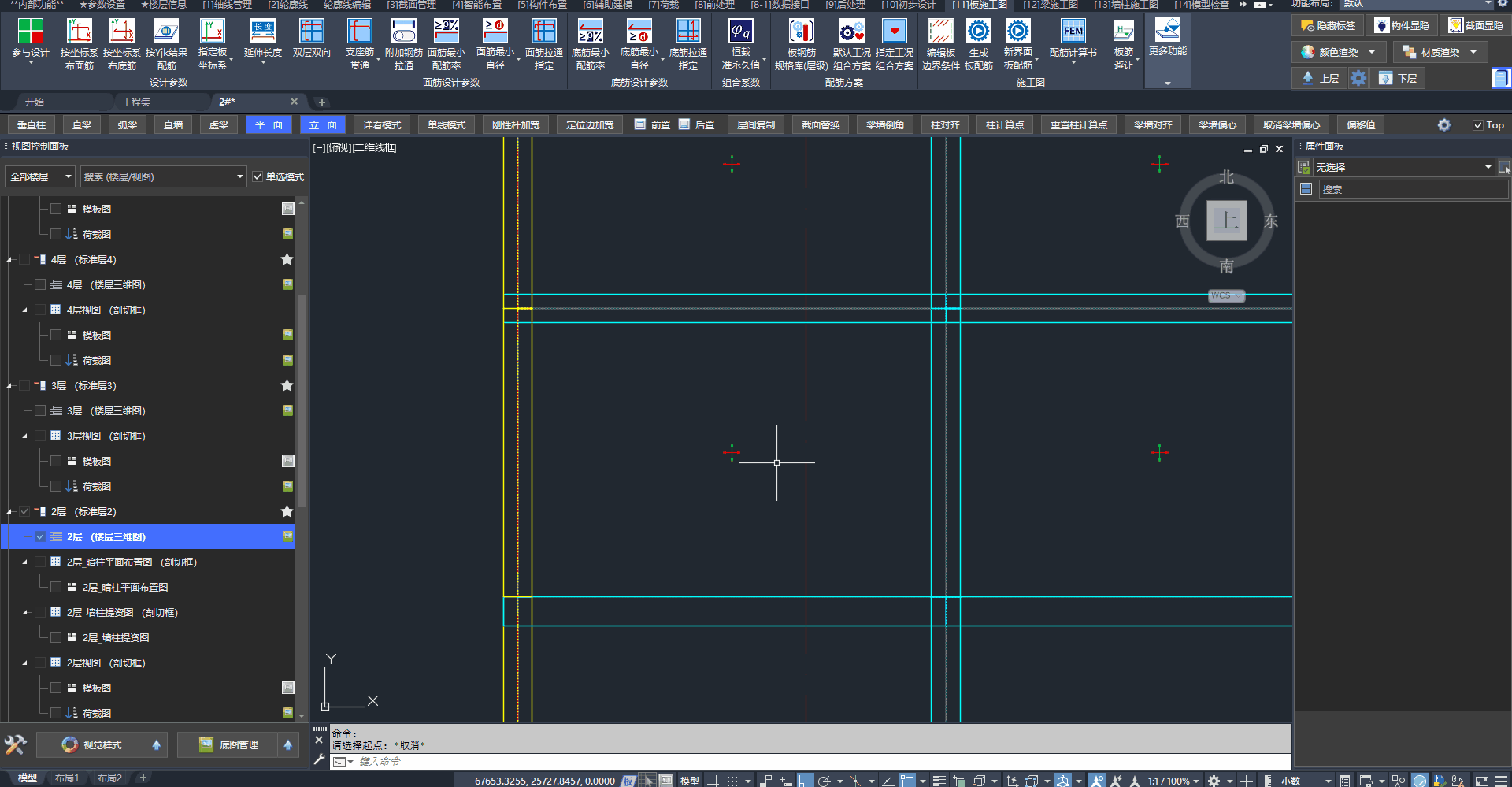

自动生成楼板(以及边界条件)

自动生成楼板以及边界条件

4.4、梁墙偏心对板的影响

板的边界由构件的计算点、计算线确定。

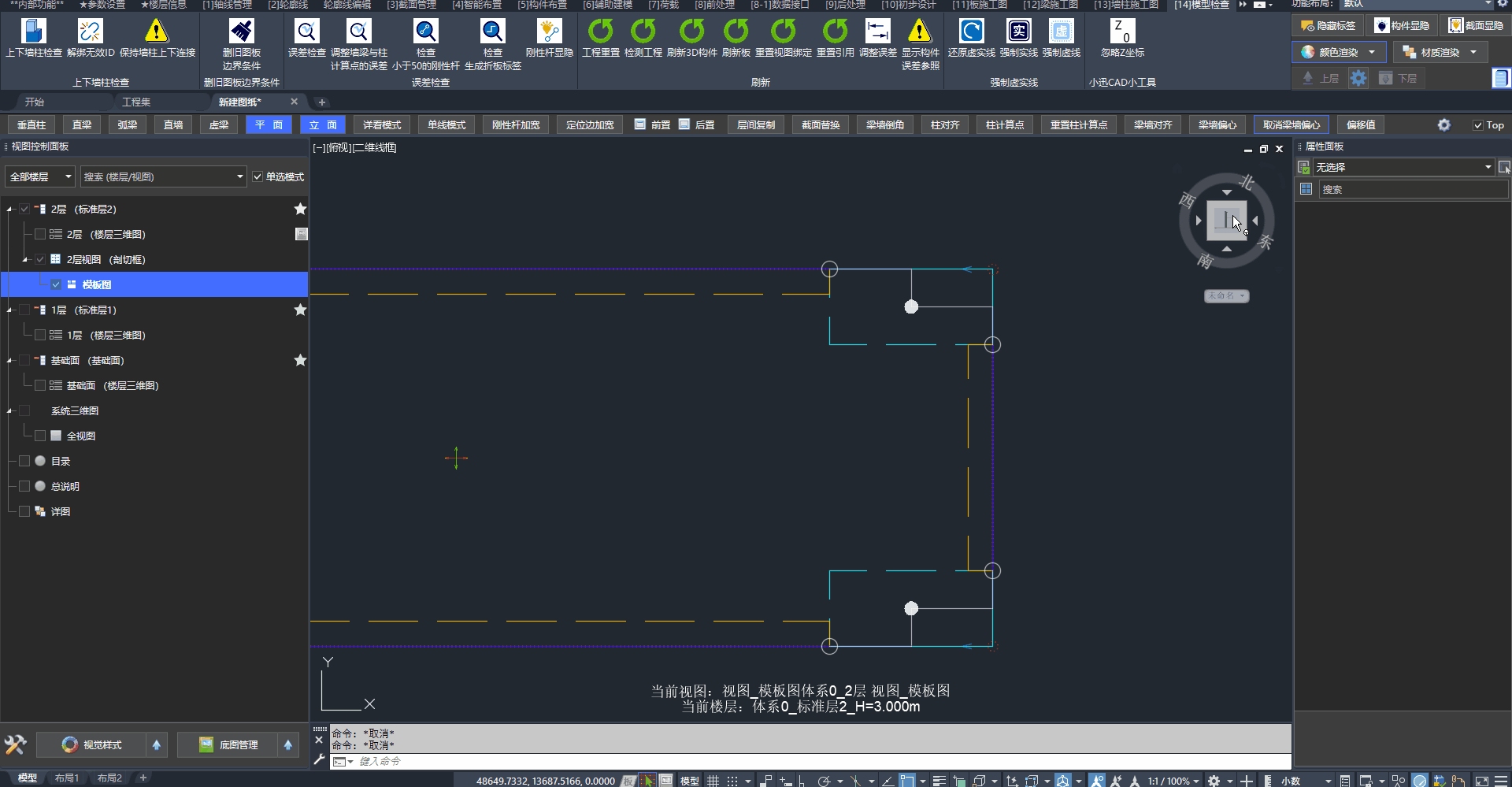

⛔不可设置偏心超出构件范围

当偏心超出构件范围时将引发错误❌

当用户设置的计算线超出构件范围,将会引起模板图和配筋功能的错误。

4.5、人工干预

固定几何

参与重叠处理、相交处理、影响其他构件,但是自身不变。

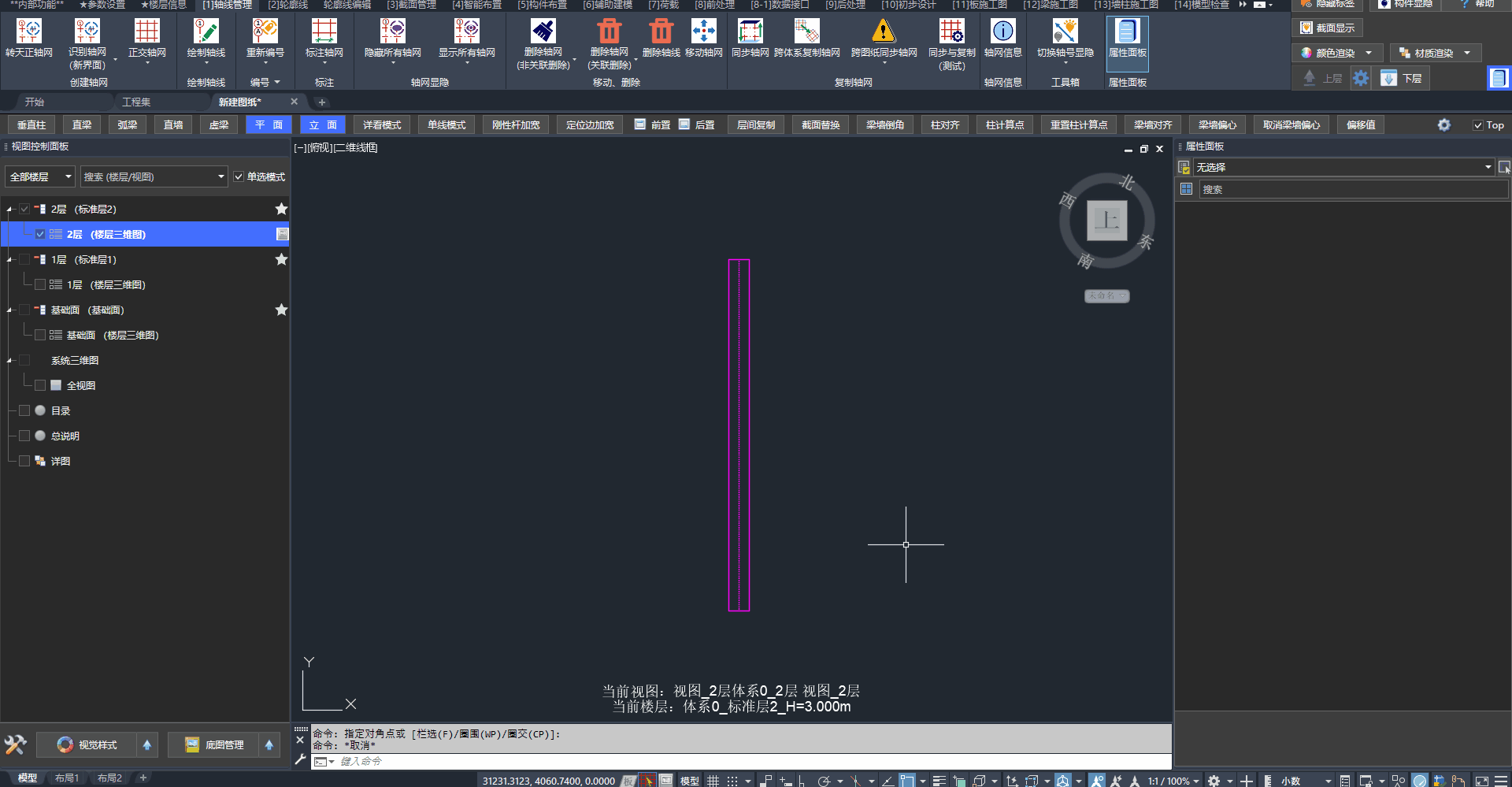

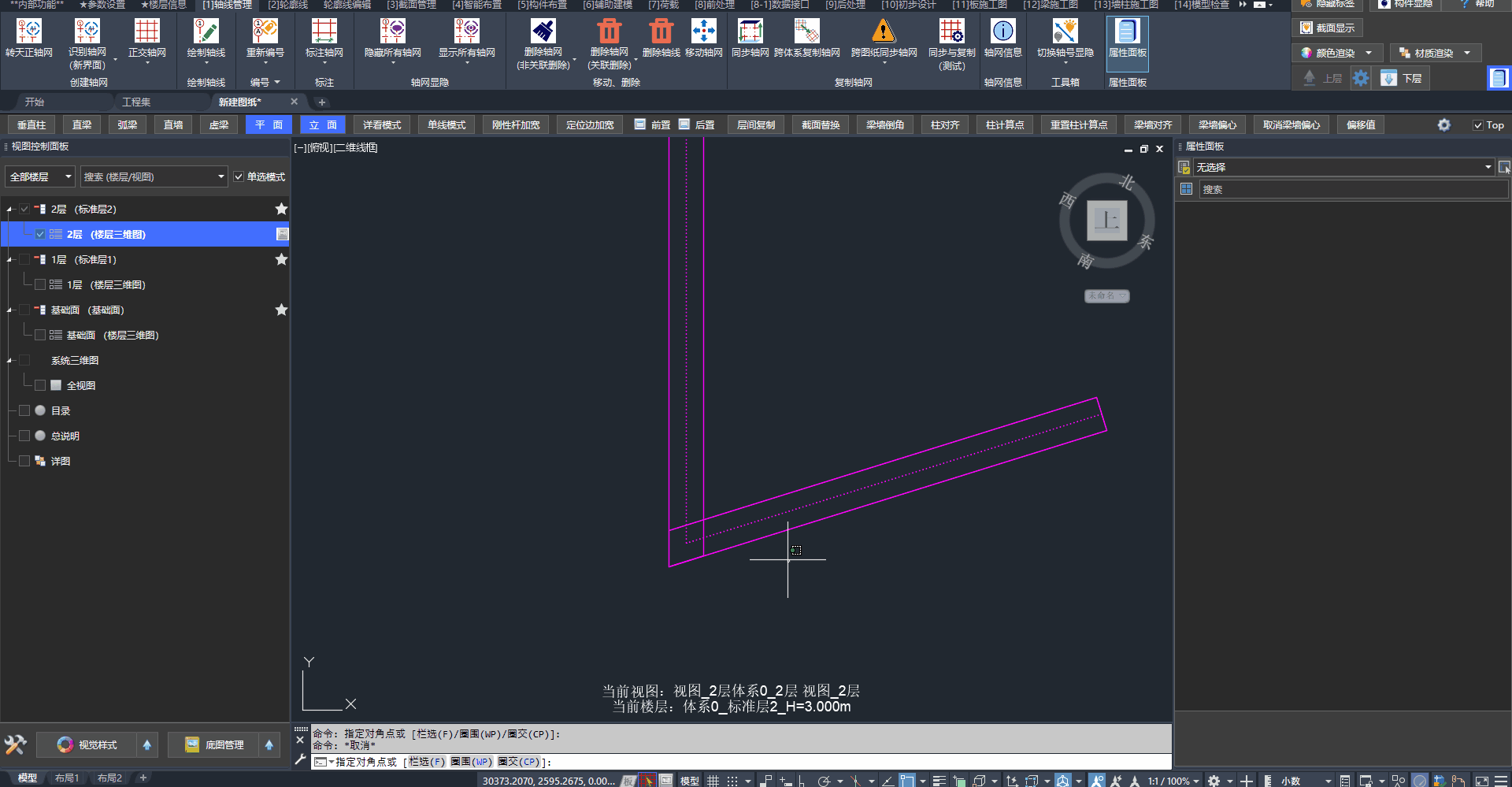

固定几何的效果

固定几何的效果

自由构件

不参与重叠、打断、合并、相交处理。

剪力墙顶的环梁需要设置为"自由构件"

剪力墙顶的拉梁,需要将梁设置为"自由构件"

端部行为

用户可控制梁墙构件一端的裁剪效果。

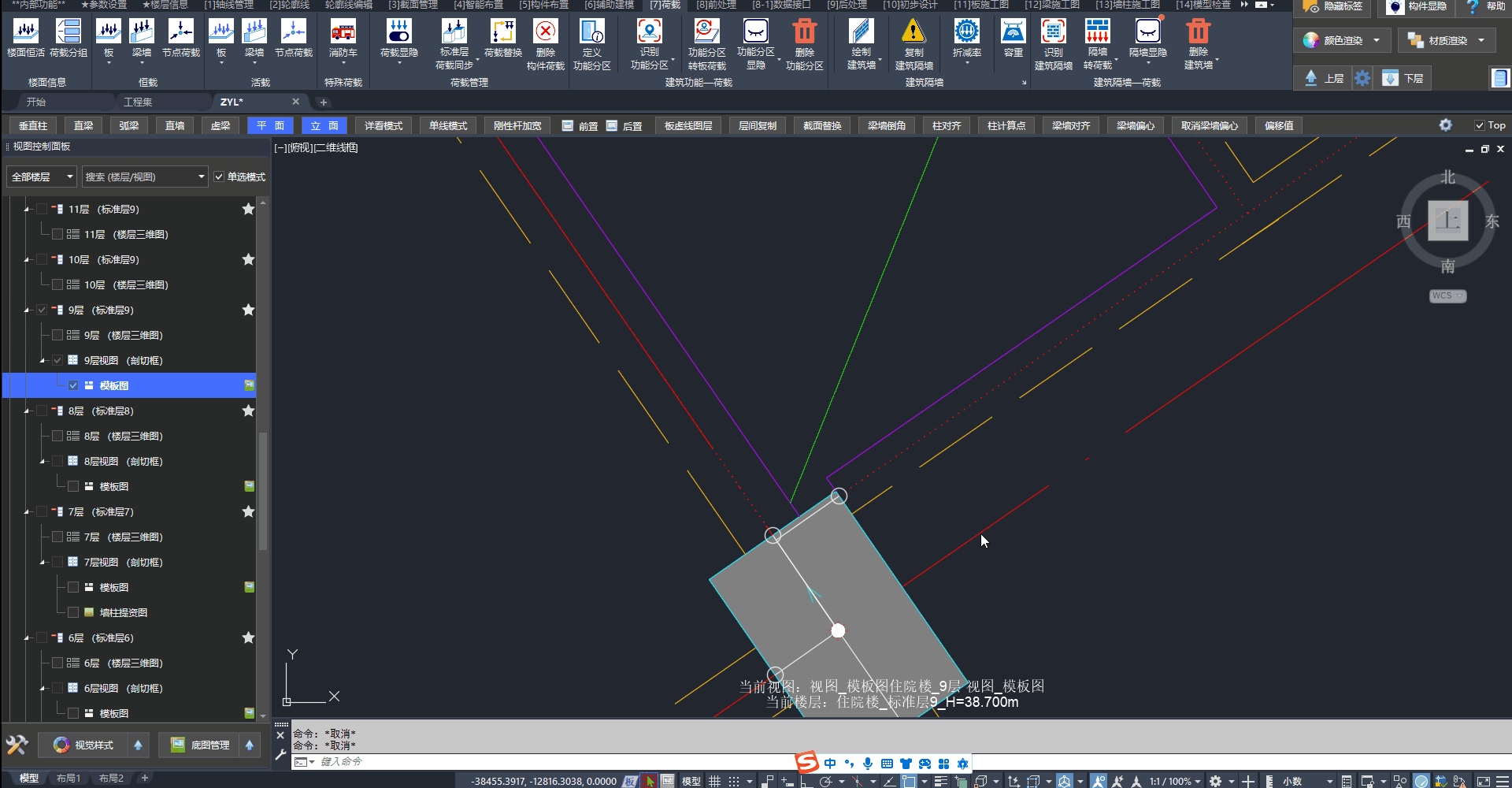

人工干预端部行为

设置构件的端部行为:不控制

裁剪体

用户可自定义构件端部的裁剪效果。

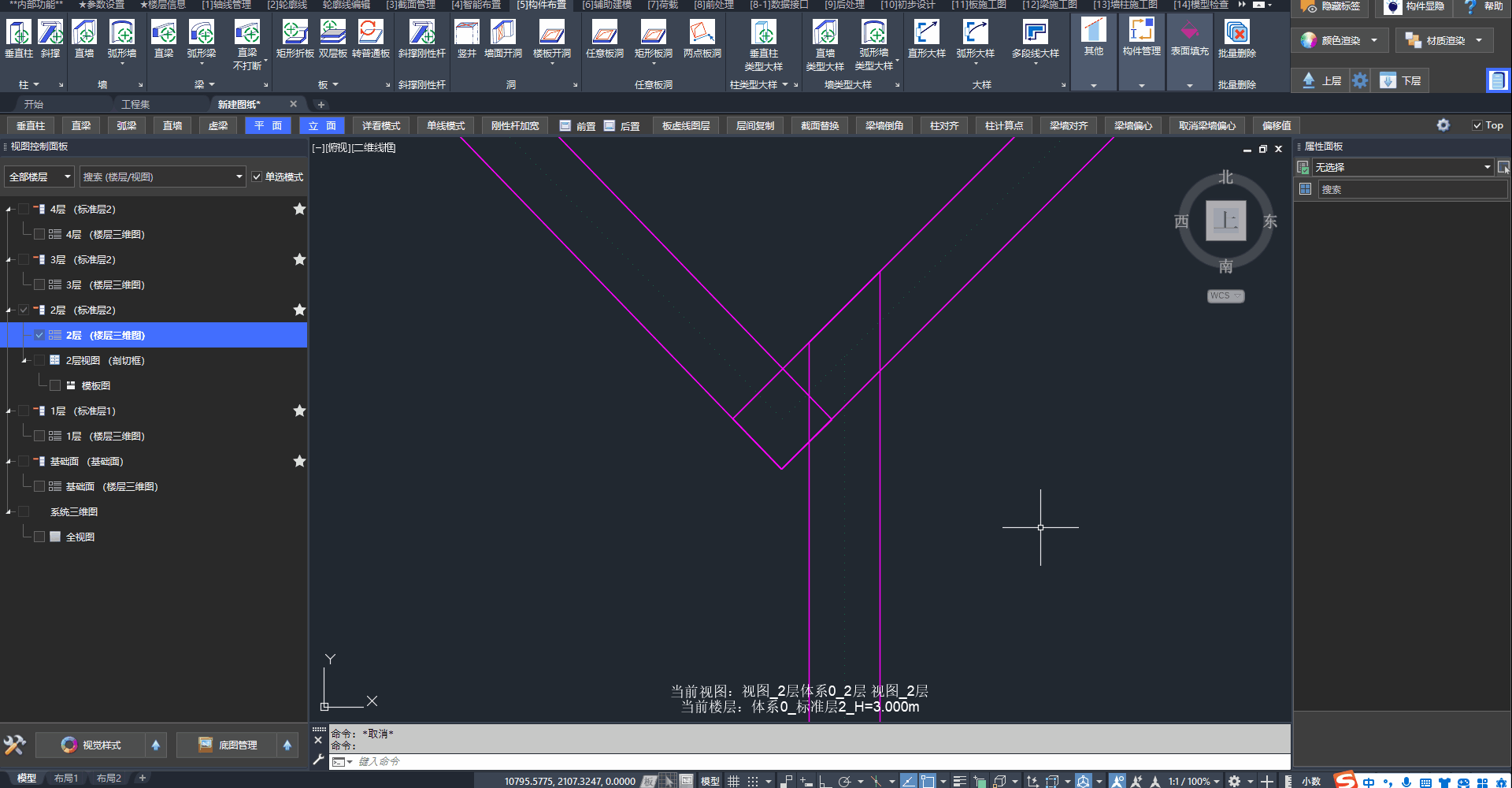

设置"裁剪体"的操作步骤

设置"裁剪体"的操作步骤

五、虚实线计算

小迅遵循"画法几何"自动生成剖切框内构件的虚实线,形成模板图。

模板图由三维模型按照"画法几何"自动生成

模板图由三维模型按照"画法几何"自动生成

用户调整模板图表达的内容只需:

1、修改剖切框的空间参数:👉修改剖切框范围

2、控制剖切框内构件的显隐:👉隐藏构件

3、在“视觉样式”中设置相关参数

5.1、隐藏构件

支持用户在视图(剖切框)中隐藏构件。

隐藏效果仅在当前的剖切框生效。

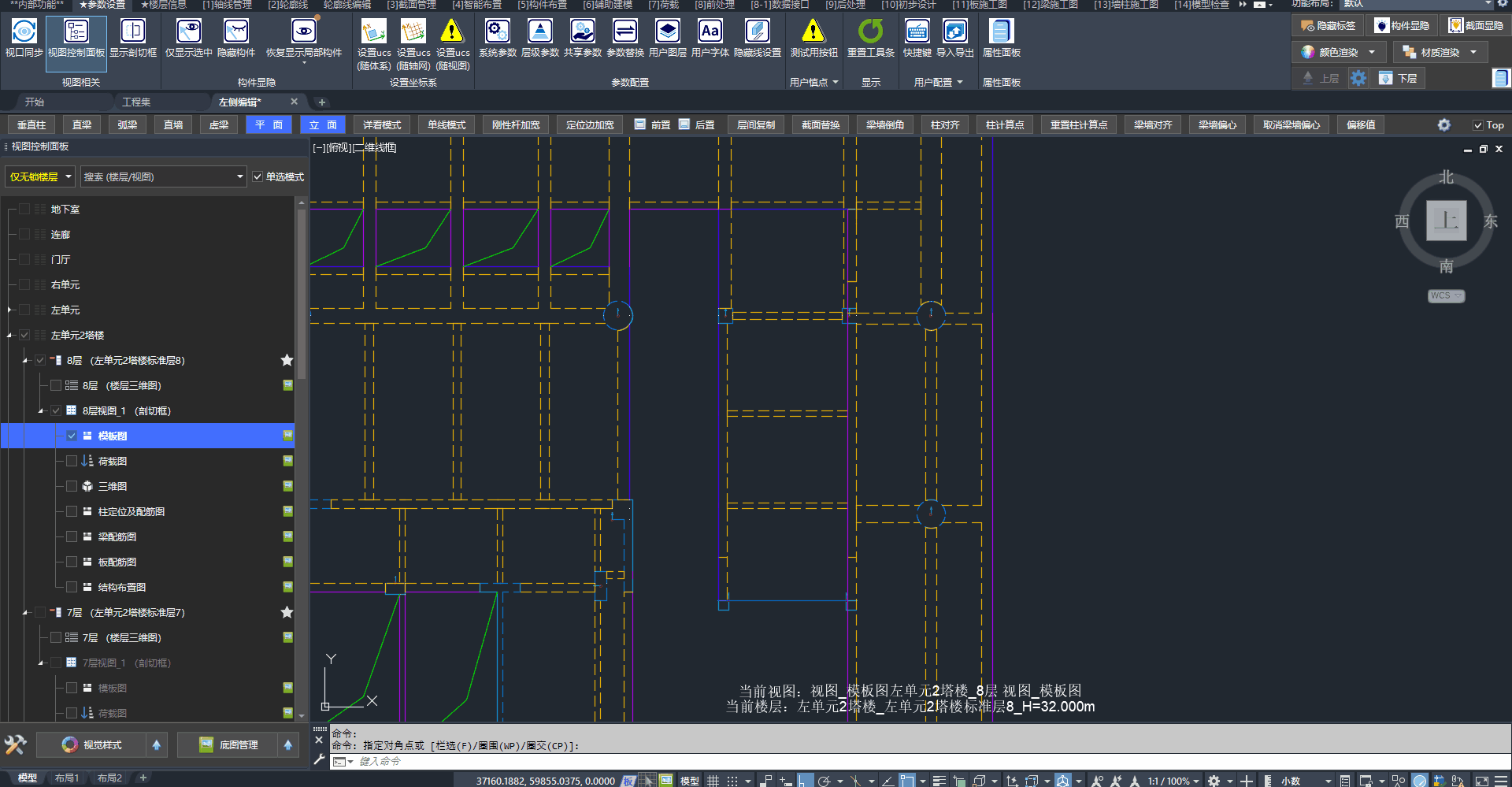

若不想在当前视图(剖切框)中表达坡道,可选择相关构件隐藏

若不想在当前视图(剖切框)中表达坡道,可选择相关构件隐藏

5.2、主次梁裁剪

当主次梁的梁高不同时,会自动生成交界处的隐藏线。

当主次梁的梁高相同时,则不会出现。

这与部分工程师的绘图习惯有所不同。我们在此特别说明,以消除误会。

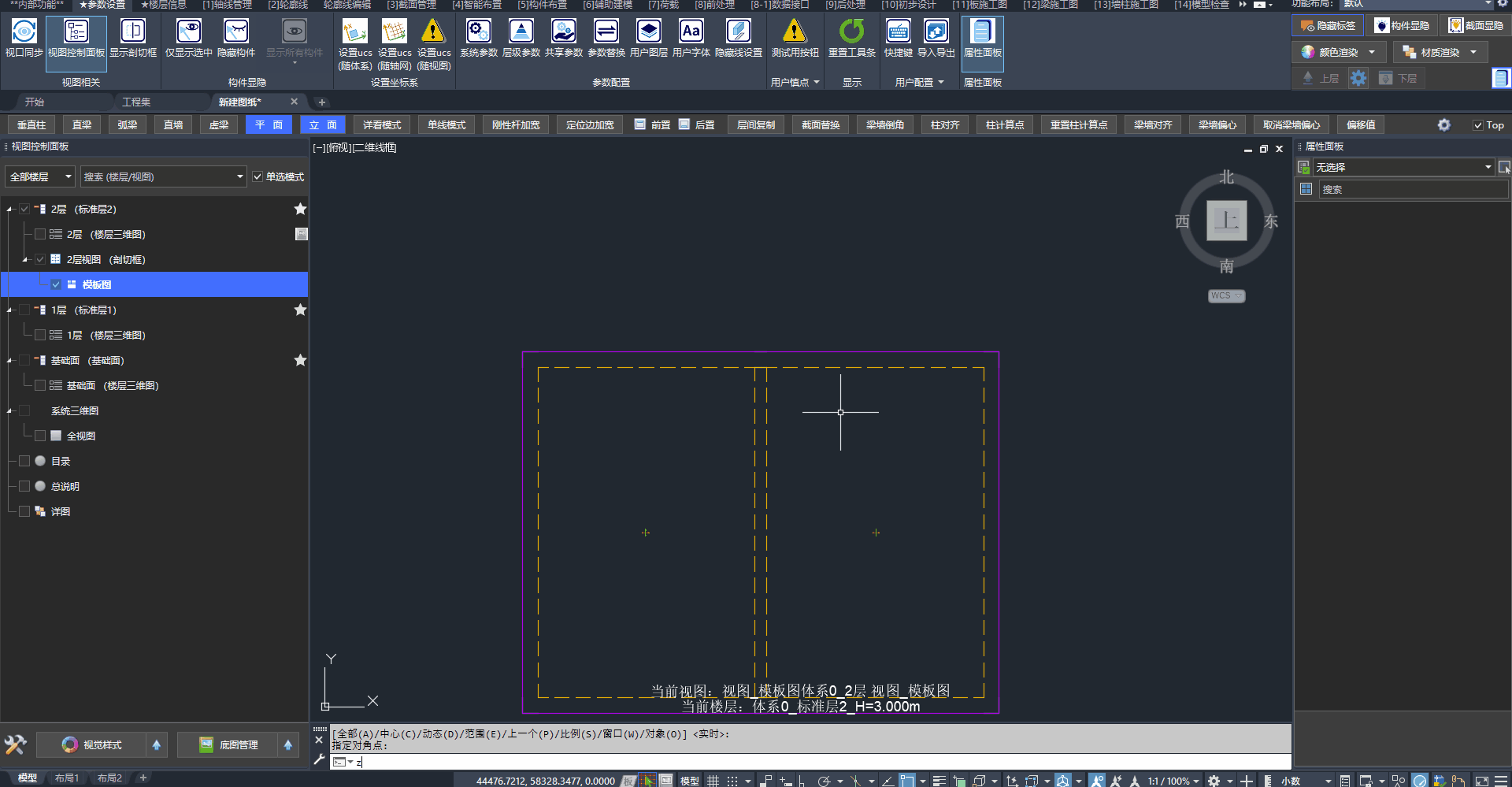

模板图按照"画法几何"自动生成

模板图按照"画法几何"自动生成

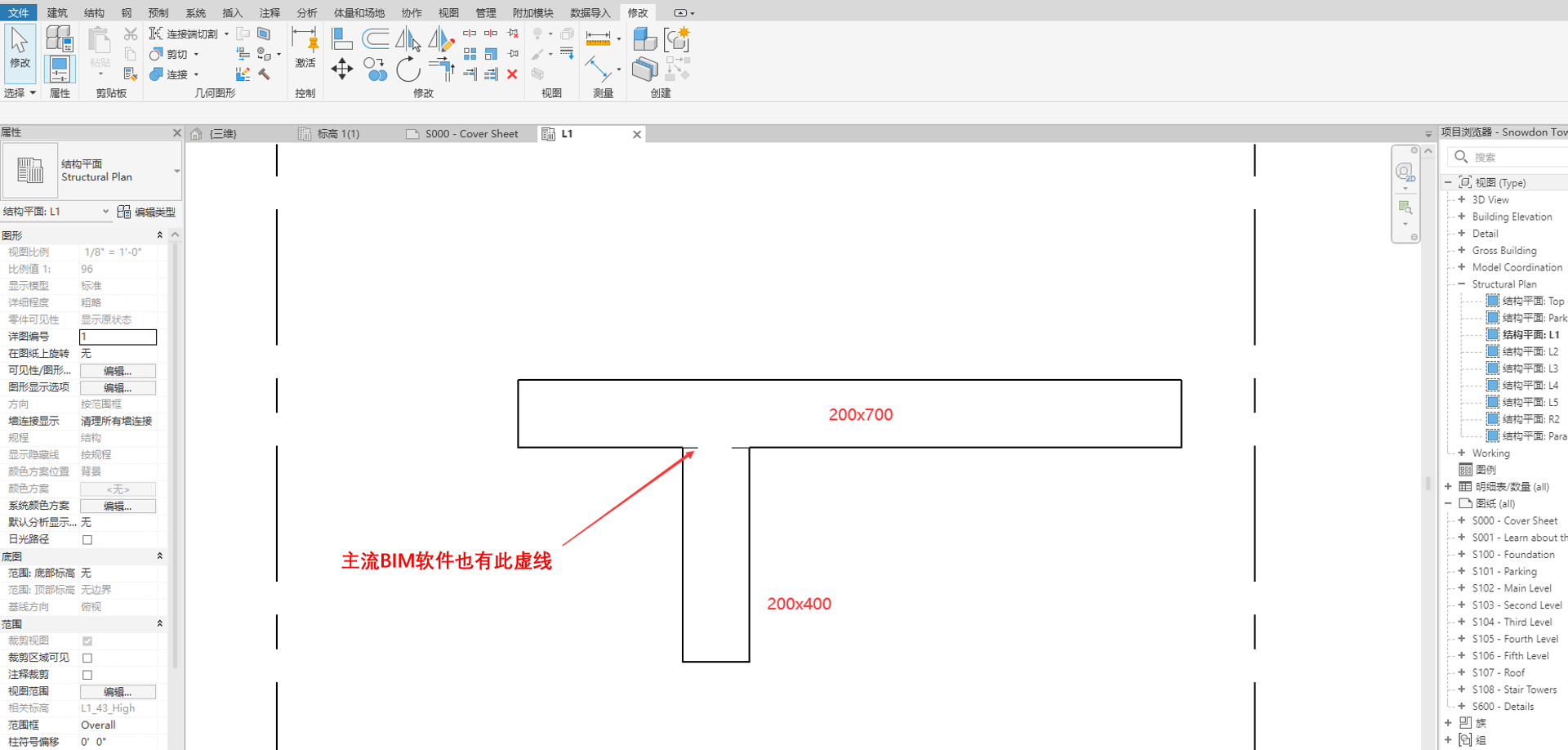

主流BIM软件的模板图效果

主流BIM软件的模板图效果

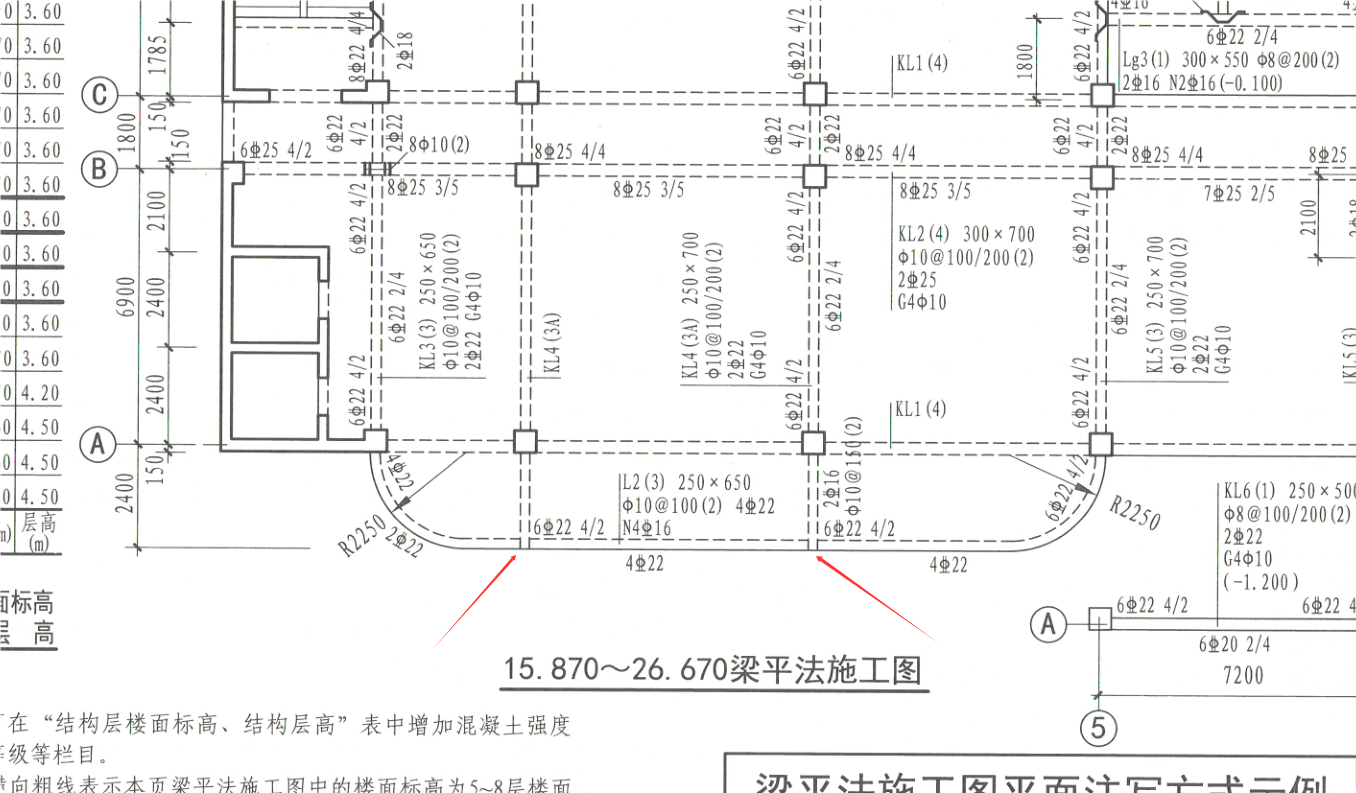

摘自《22G101-1现浇混凝土框架、剪力墙、梁、板》

摘自《22G101-1现浇混凝土框架、剪力墙、梁、板》

交叉梁裁剪的参数

当前版本已提供了梁线裁剪的参数
在"层级参数"勾选"交叉梁裁剪"后,刷新3D模型即会生效。

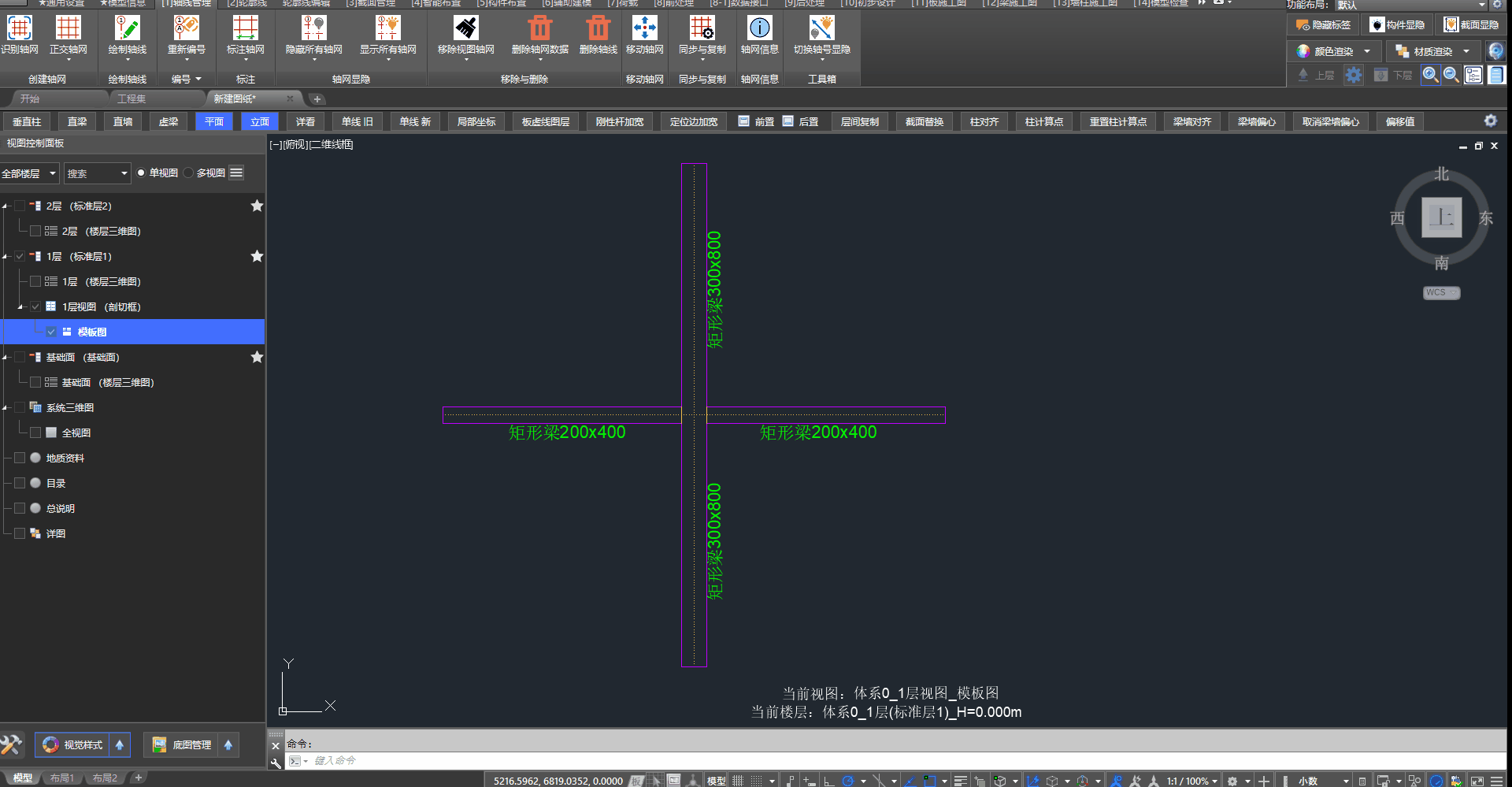

实现"梁线裁剪"的操作步骤

实现"梁线裁剪"的操作步骤

5.3、进度条

由于小迅会实时计算模板图的虚实线,用户会经常看到进度条。

若希望提高建模时的效率,可考虑:

1、禁用剖切框(@禁用剖切框)、直接在"楼层三维图"建模。

2、删除剖切框中的"模板图",在"三维图"中建模。("三维图"不会消耗性能 )

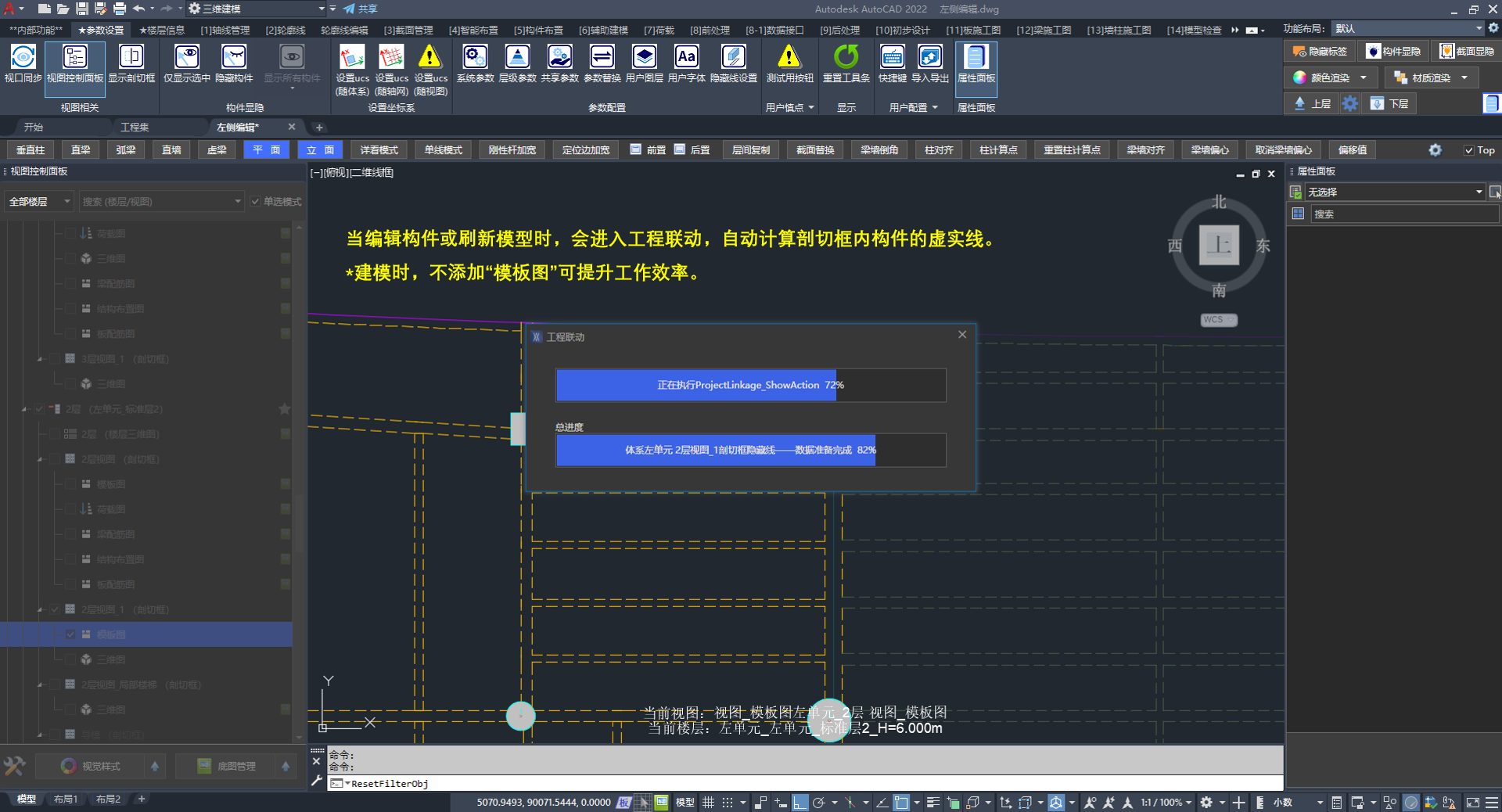

工程联动的进度条

工程联动的进度条


更新日期:2025年12月19日
