3.模型设置相关¶
大纲¶
一、误差调整¶
初始距离模数¶
问：为什么小迅中初始的距离模数为1❓
答：从三维建模和实际施工的角度，"初始的距离模数为1"是合理且可行的。
实际工程中有很多斜交的情况，如果设置的误差模数过大，往往会制约用户进行建模。
👇请观看「 为什么小迅的误差模数为1 」:
修改构件距离模数¶
问：我希望剪力墙的长度是50、100的模数，如何快速设置❓
答：在「辅助建模」选项卡 /「误差调整」面板中点击「修改误差」，勾选“距离模数”并填写目标模数，再按构件类型选择后框选即可。详见：

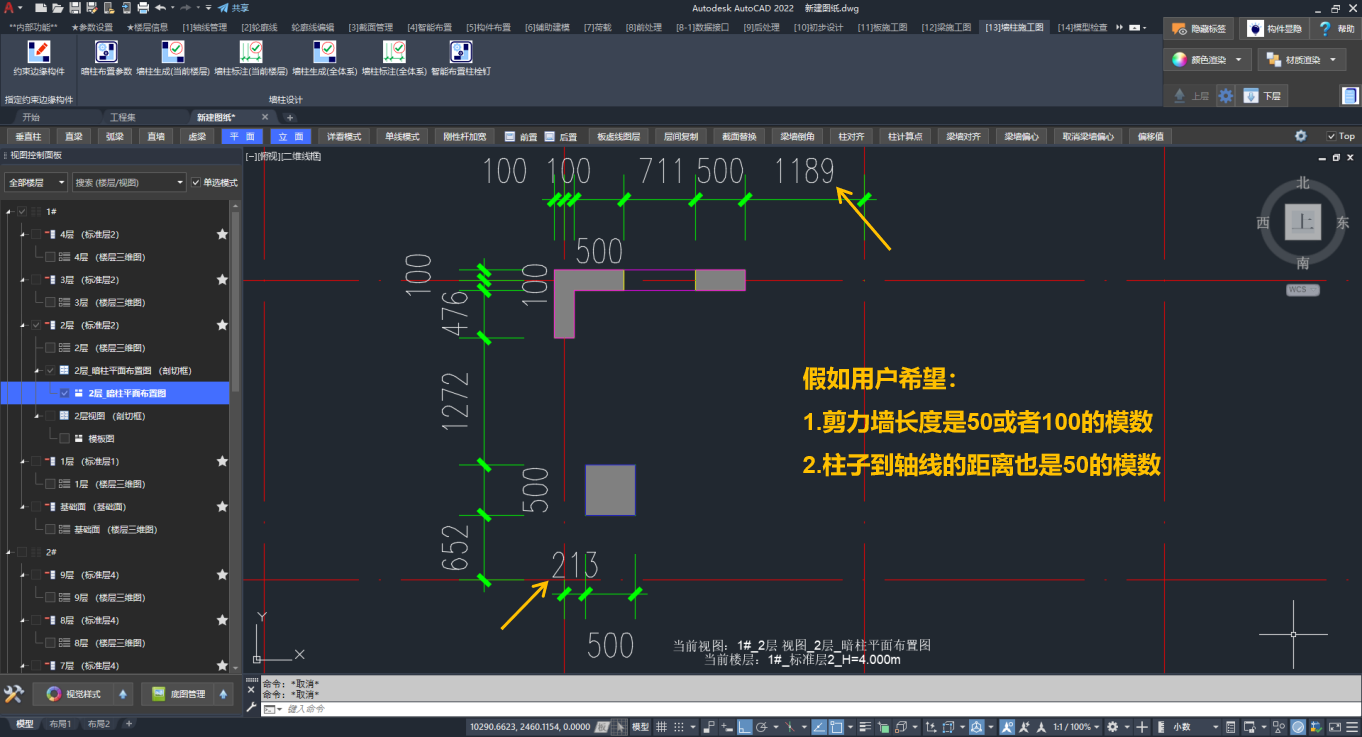

用户的工程需求

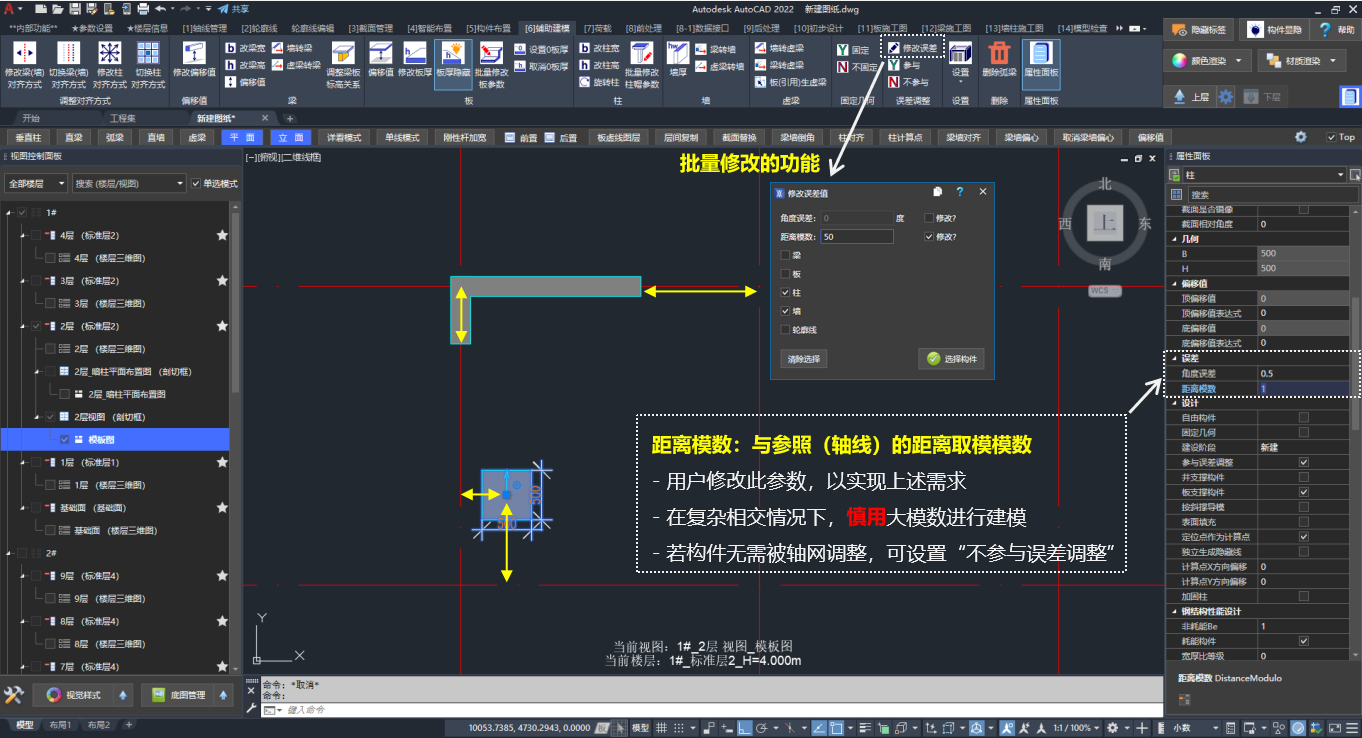

设置构件的距离模数
检查构件误差¶
问：如何检查当前模型的构件是否存在误差问题❓
答：除了使用「误差检查」
扫描并标记可疑位置之外，用户还可以用 LIST对重点构件进行坐标抽查，查看当前 UCS 下的坐标是否含碎数。如下图所示：

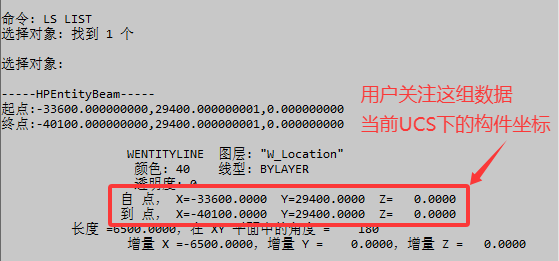

使用
LIST查看构件在当前 UCS 下的坐标，坐标整数说明不存在误差问题
二、相交处理¶
主次梁交线¶

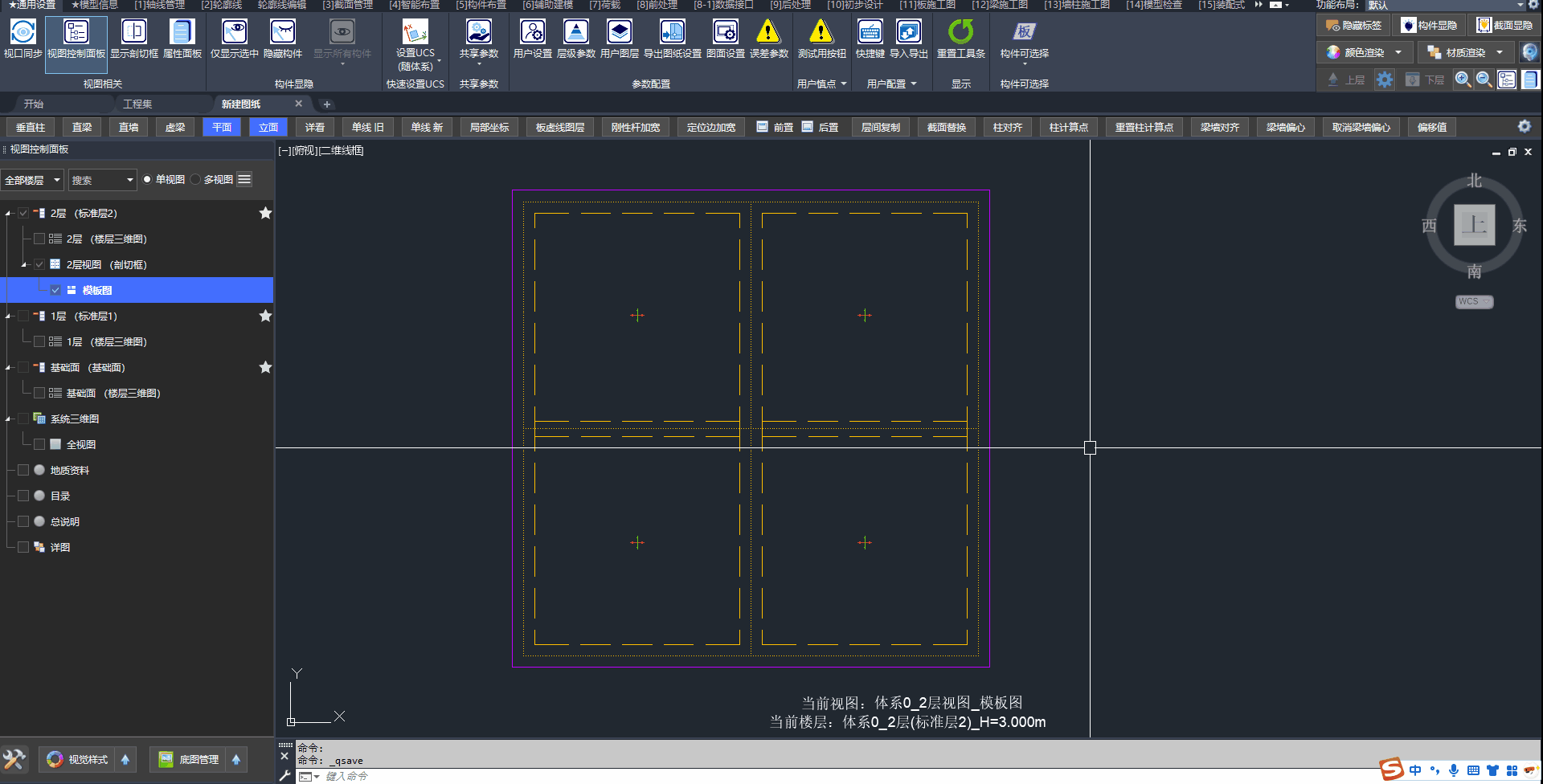

问：为什么主次梁相交处会有虚线❓
答：按照画法几何，梁高不同时有虚线。小迅亦提供个性化绘图参数：在「通用设置」选项卡 /「参数配置」面板中点击「层级参数」按钮，勾选“交叉梁裁剪”后刷新模型即可。
梁高不同时为何会出现虚线，见 第二部分 进阶教程 · 主次梁裁剪。
在「层级参数」中勾选“交叉梁裁剪”并刷新模型
详见 第三部分 功能介绍 · 层级参数。
三、隐藏线计算¶
大样与构件¶

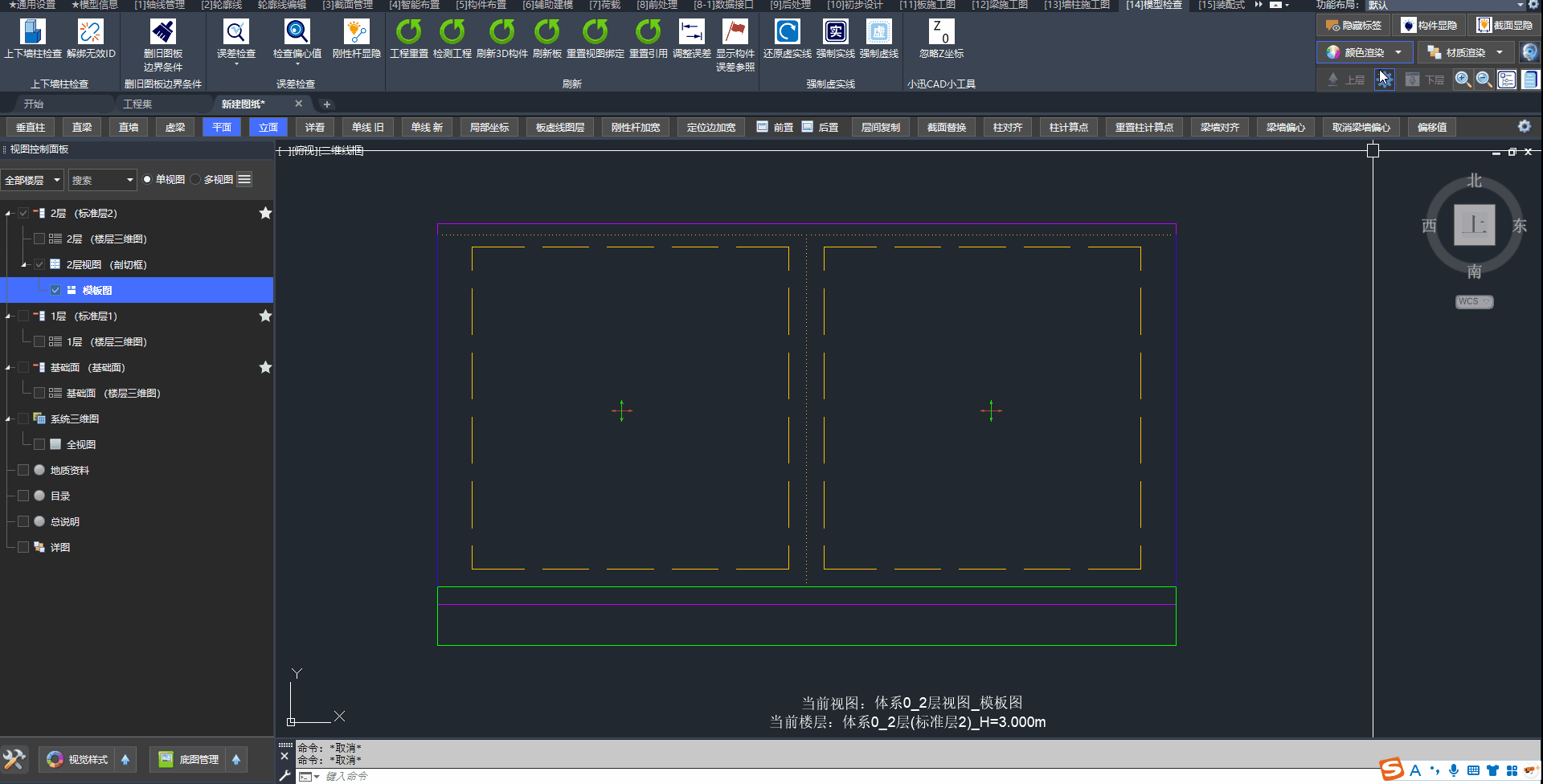

问：为什么用大样建了飘窗，外圈梁还是实线❓
答：在“用户设置”的“隐藏线设置”页面，取消勾选“大样独立计算隐藏线”，刷新一次模型即可。
在"隐藏线设置"中取消勾选"大样独立计算隐藏线"。
四、层级参数¶
施工图的层级参数¶
问：标准层的板厚缺省值和天面层的不同，如何实现❓
答：这正是小迅施工图“层级参数”的设计管理思路：同一套参数按工程 → 图纸 → 体系 → 标准层 → 楼层逐级生效，优先级从左到右由低到高（右侧覆盖左侧）。共性规则在左侧层级统一维护，个别差异在右侧层级单独覆盖，从而在“一模到底”的前提下少做重复设参，又保留例外处理空间。初步设计、板填充、梁配筋等施工图设置均支持这种层级的管理方式。
具体到本问：在「初步设计」对话框顶部切换“参数层级”，“标准层”可采用“图纸”层级的通用缺省板厚，再于天面层设置所在“楼层”（或“标准层”层级）的参数即可。
「初步设计」对话框：按参数层级分别维护共性规则与局部差异
关联文档：
更新日期：2026年09月08日
