参数与信息的利用¶

通过信息提高效率，才是BIM的精髓。

大纲¶

一、前言
二、共享参数
三、构件信息
四、参数化荷载

一、前言¶

使用小迅的优势并不是体现在“从零到第一次出图”这个阶段。

相反地，用户在建模时还需要花费一些心思和时间来埋入各种参数和信息。但是只要遇到修改，小迅的“甜点”才真正到来——前期投入的微小成本，将在后期带来巨大的收益。

本文侧重工程场景与收益。共享参数见 §二，其余功能按钮操作见第三部分功能介绍。

二、共享参数¶

共享参数为工程级全局变量，可在层高、截面尺寸等表达式中引用，实现“一处改、处处改”。建模阶段埋入共享参数，可为后期联动修改埋下信息。

2.1、界面说明¶

打开「共享参数」管理界面的方式：

在总信息中，「共享参数」常驻在操作界面的左侧，或「工程管理」选项卡中点击「共享参数」，打开“参数管理”界面
在设计图纸中，可在「通用设置」选项卡中点击「共享参数」，打开“参数管理”界面

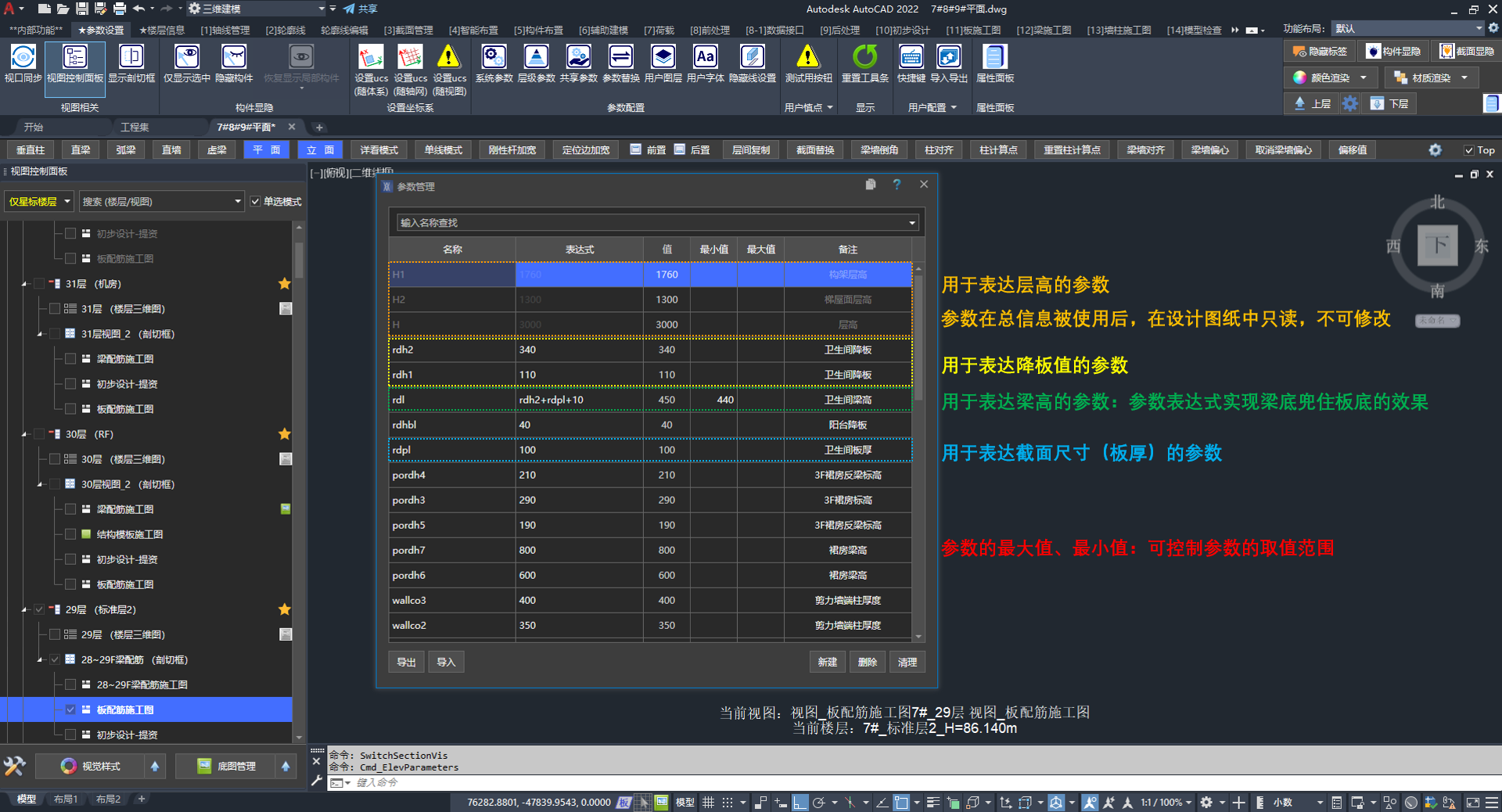

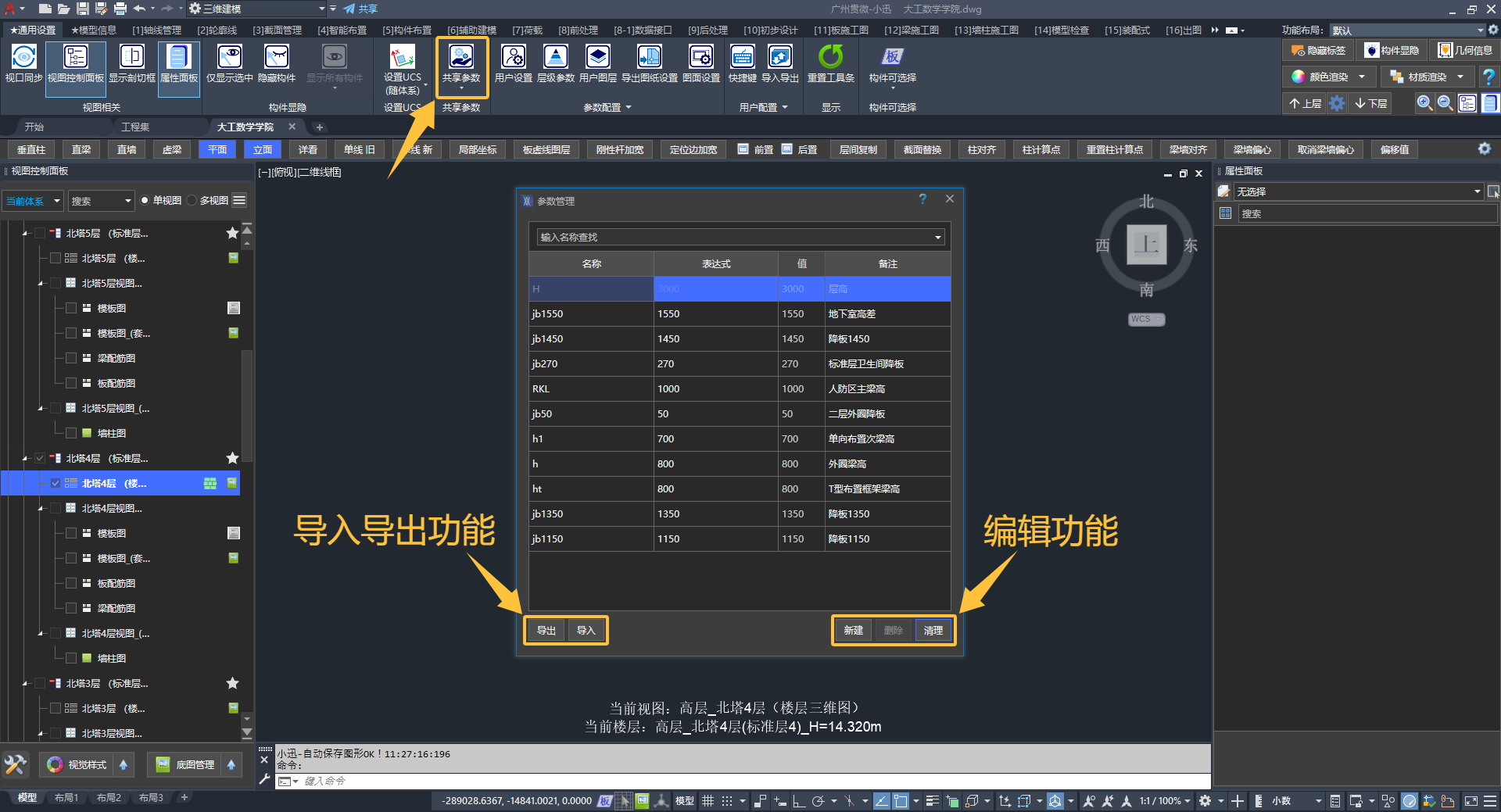

点击「共享参数」打开参数管理：左下角可导入导出，右下角可新建、删除、清理

功能界面中交互与按钮的简要说明：

查找：在搜索框输入参数名称快速定位
编辑：选中参数，编辑参数所在行的内容
新建：点击「新建」按钮，填写"名称"、"表达式"和"备注"
删除：选中参数后，点击「删除」按钮
清理：清理未被使用的共享参数
导入/导出：导入、导出数据，在工程间复用参数列表

参数列表各列说明：

列名	说明
名称	参数名，须以字母开头（如 `H`、`jb1550`）
表达式	纯数值或含参数的算式（如 `1550`、`B-50`、`H+H2`）
值	按表达式计算后的结果
备注	参数用途说明（如"地下室顶板""标准层卫生间降板"）

2.2、操作说明¶

新建参数¶

🖍️ 操作步骤：

打开：「共享参数」，在"参数管理"中点击「新建」按钮
填写："名称"、"表达式"和"备注"
确认：参数出现在列表中，可在其他表达式中引用

新建参数后可修改名称、表达式及备注

删除参数¶

强制删除共享参数，并将包含参数的表达式转为数值。

🖍️ 操作步骤：

选中：列表中的目标参数
点击：「删除」按钮

删除后，所有引用该参数的表达式均转为数值

清理参数¶

清理工程中未被引用的共享参数。

🖍️ 操作步骤：

打开：「共享参数」
点击：「清理」按钮

📢 特别说明：

清理前请确认所有图纸已不再使用该参数，否则可能引发未知错误
协同项目中使用前须关闭所有图纸，清理成功后重新上传工程至服务器
参数可在构件偏移值、截面尺寸、板填充条件等表达式中引用

2.3、典型应用场景¶

目的	使用场景
快速调整	参数驱动层高
快速调整	参数驱动外立面梁高
空间关系	参数驱动厕所梁高
快速调整	参数驱动降板值

参数驱动层高¶

工程默认包含参数 H，楼层高度表达式通常引用该参数。修改 H 的值即可快速调整层高。

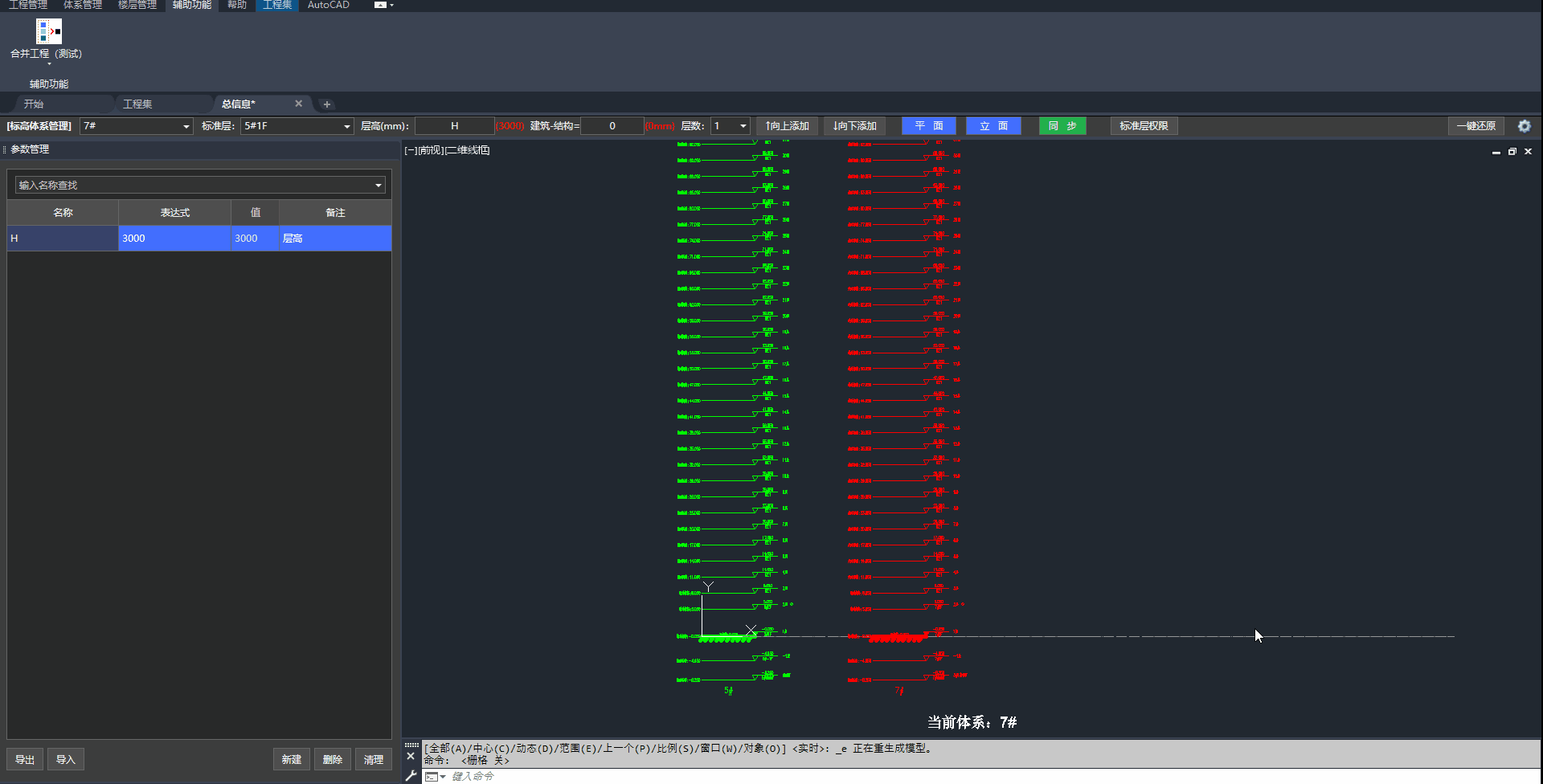

新增共享参数，并修改层高表达式联动调整层高

在住宅项目中，利用共享参数作为层高的表达式，实现层高的快速修改:

修改共享参数 H= 3000 → 3050 ，完成标准层的层高修改

参数驱动外立面梁高¶

方案阶段外立面条件尚未成熟时，可将外圈梁的梁高定义为共享参数，以应对后期修改。

🖍️ 操作步骤：

定义：构件截面尺寸表达式引用共享参数
修改：共享参数的值
生成：重新生成结构布置图

通过共享参数修改外圈梁的高度后，即刻重新生成结构布置图

参数驱动厕所梁高¶

通过共享参数建立梁与板的标高关系，实现梁底兜住板底。

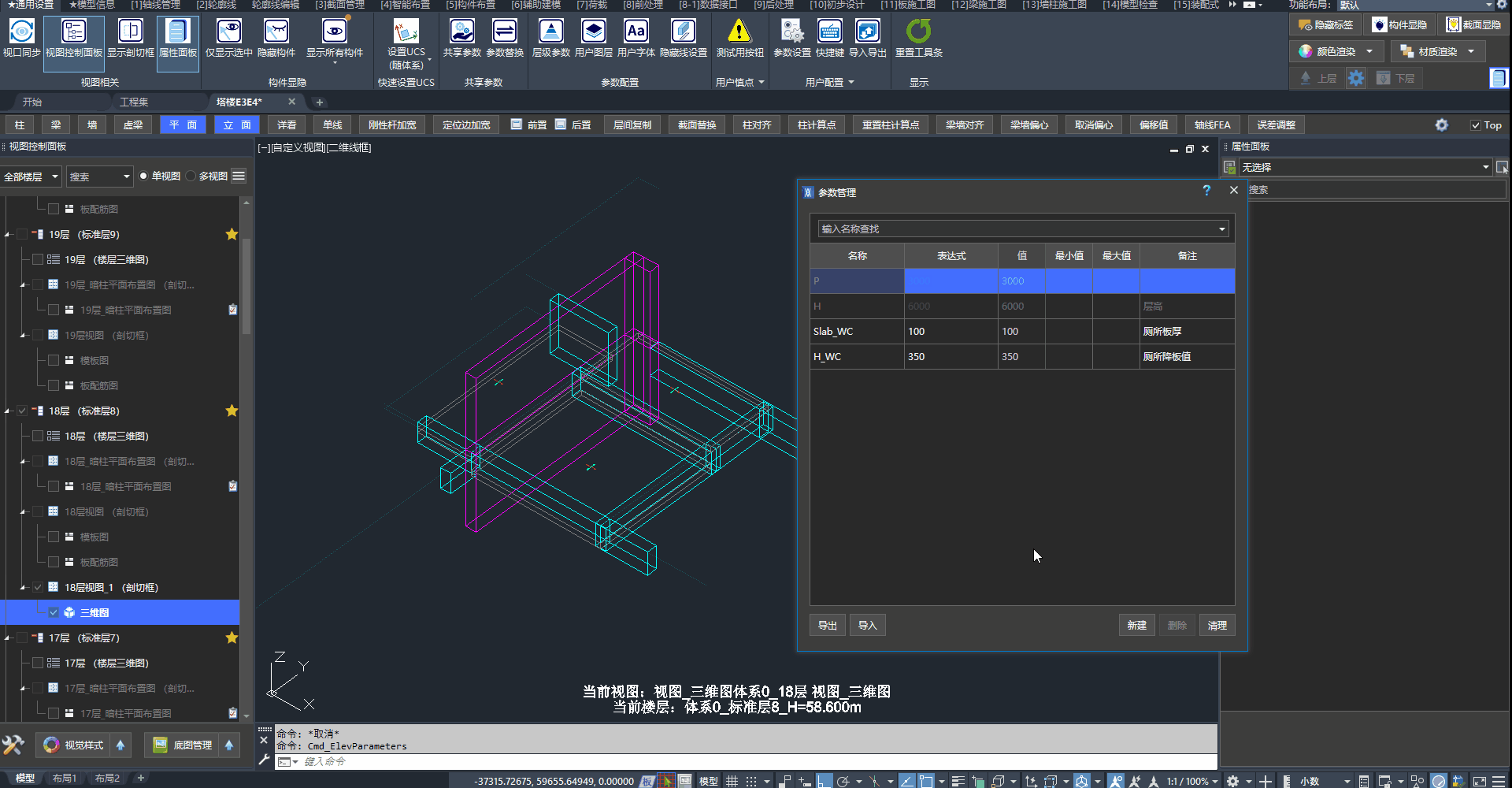

厕所梁高表达式 = 沉箱降板值 + 沉箱板厚

参数驱动降板值¶

利用共享参数定义板的降板值，修改后三维模型与板填充说明表格同步更新。

🖍️ 操作步骤：

定义：板的相对偏移值表达式“埋入”共享参数，可使用「修改偏移值」批量修改
设置：板填充条件中填入相应的相对偏移值表达式
修改：共享参数值，联动刷新模型与板填充说明表格

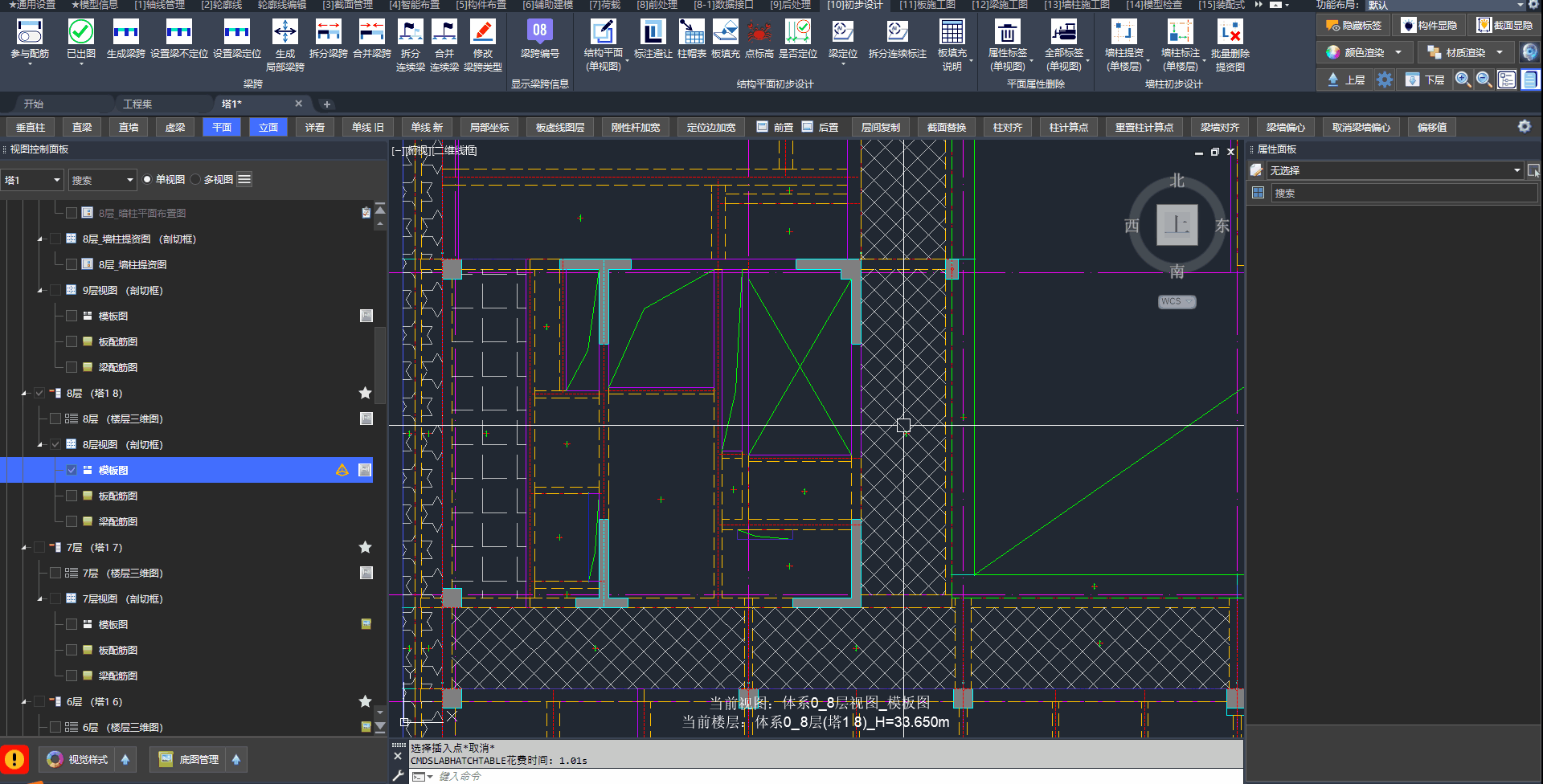

修改共享参数值，即刻完成所有数据的联动刷新

三、构件信息¶

构件包含丰富的信息，包括对齐方式，FEA信息以及空间信息等，可在「属性面板」查看。

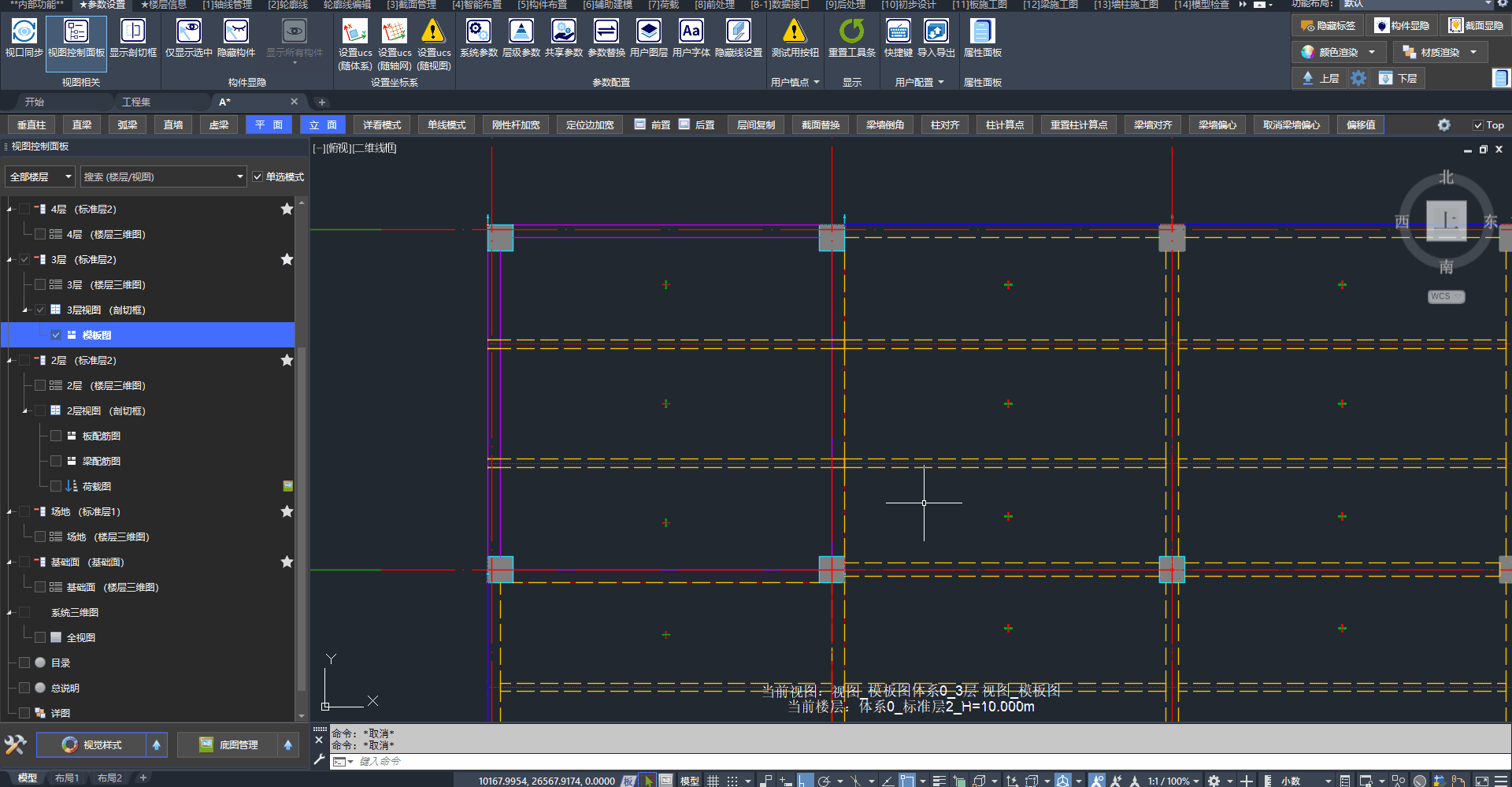

「属性面板」可查看详细的构件信息

3.1、对齐方式¶

对齐方式决定截面变化时的不动边、不动点；定好后修改截面不影响相邻空间关系。

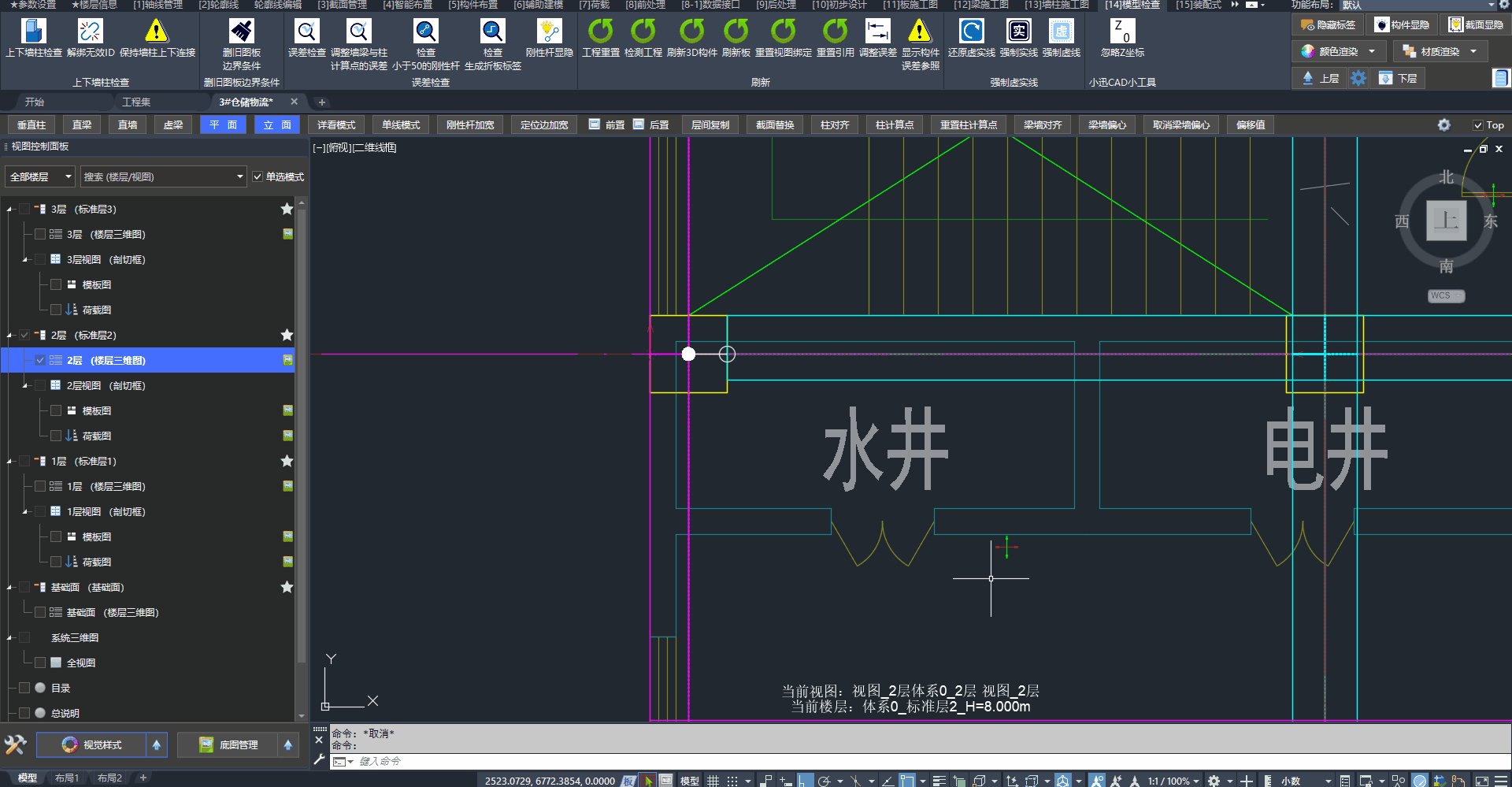

定好柱子对齐方式后，修改截面时不会影响楼梯间

关联文档：

3.2、自定义属性¶

用户可对构件添加“工程级”的自定义属性，用于出图表达等场景。

特定属性（例如：后期加建）的楼板在模板图中采用独立的板填充样式表达：

🖍️ 操作步骤：

新增：板的自定义属性 加建板
勾选：选中板，在「属性面板」勾选自定义属性 加建板
设置：板填充条件中添加自定义属性 加建板过滤条件并完成填充设置

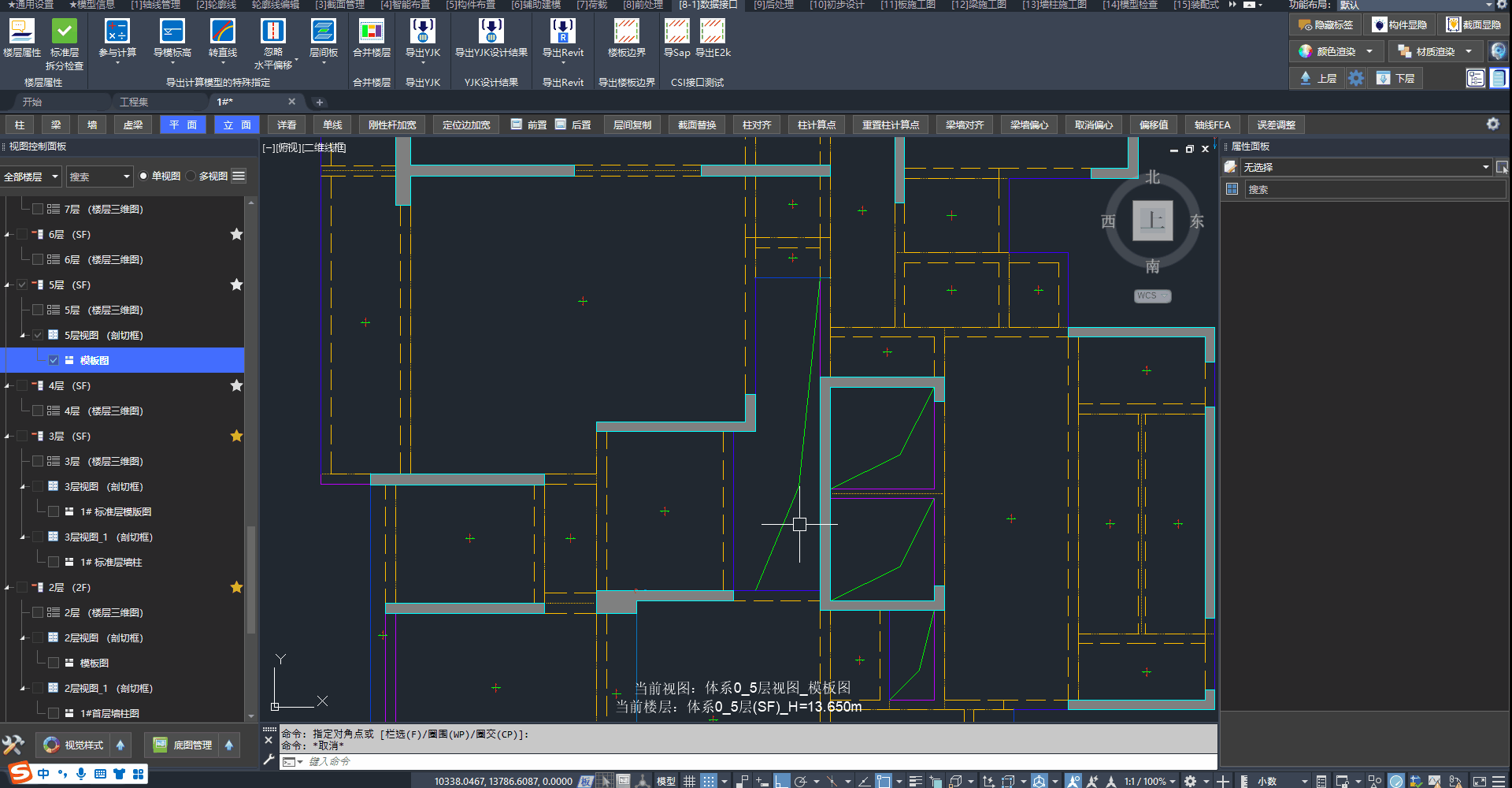

楼板添加自定义属性，并设置对应的板填充效果

3.3、过滤器¶

“过滤器”是可命名、可保存的筛选配置，其内部的构件类别与比较规则合称“过滤条件”。同一套配置可在快速选择（选中）与视觉样式与过滤器（着色与填充样式）中复用。

除在「过滤器」对话框中新建过滤条件外，亦可在快速选择相同属性的构件中将当前条件保存为“过滤器”。

过滤器的打开入口¶

打开「过滤器」对话框、编辑“过滤条件”有两种方式：

在「视图控制面板」中点击「视觉样式」按钮 → 切换到“模型-过滤器”选项卡 → 点击「编辑/新建过滤器」按钮
在「属性面板」中点击「快速选择」 → 在「快速选择」对话框中点击「编辑过滤条件」按钮

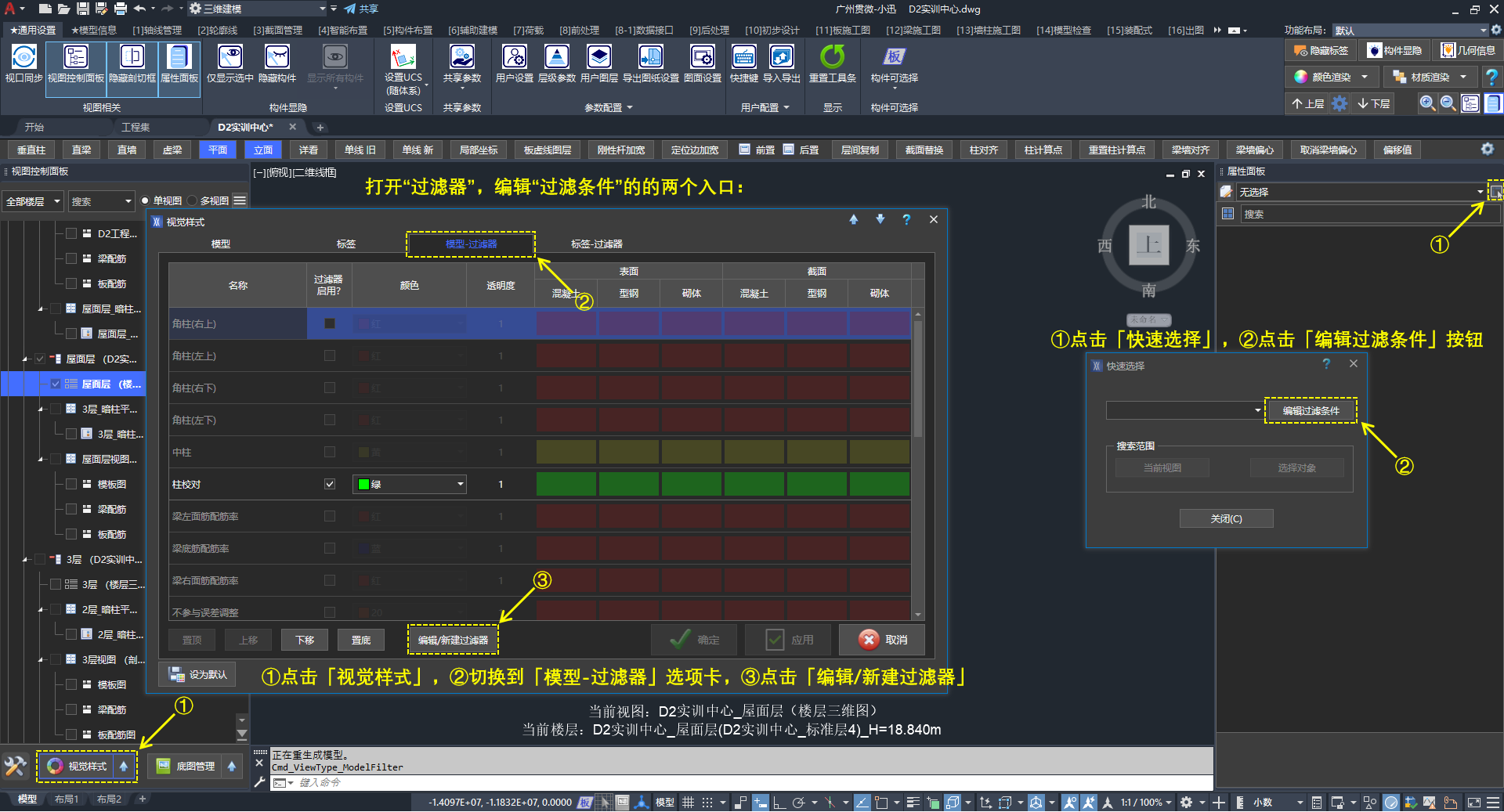

打开“过滤器”的两个入口：①「视觉样式」；②「属性面板」中的「快速选择」

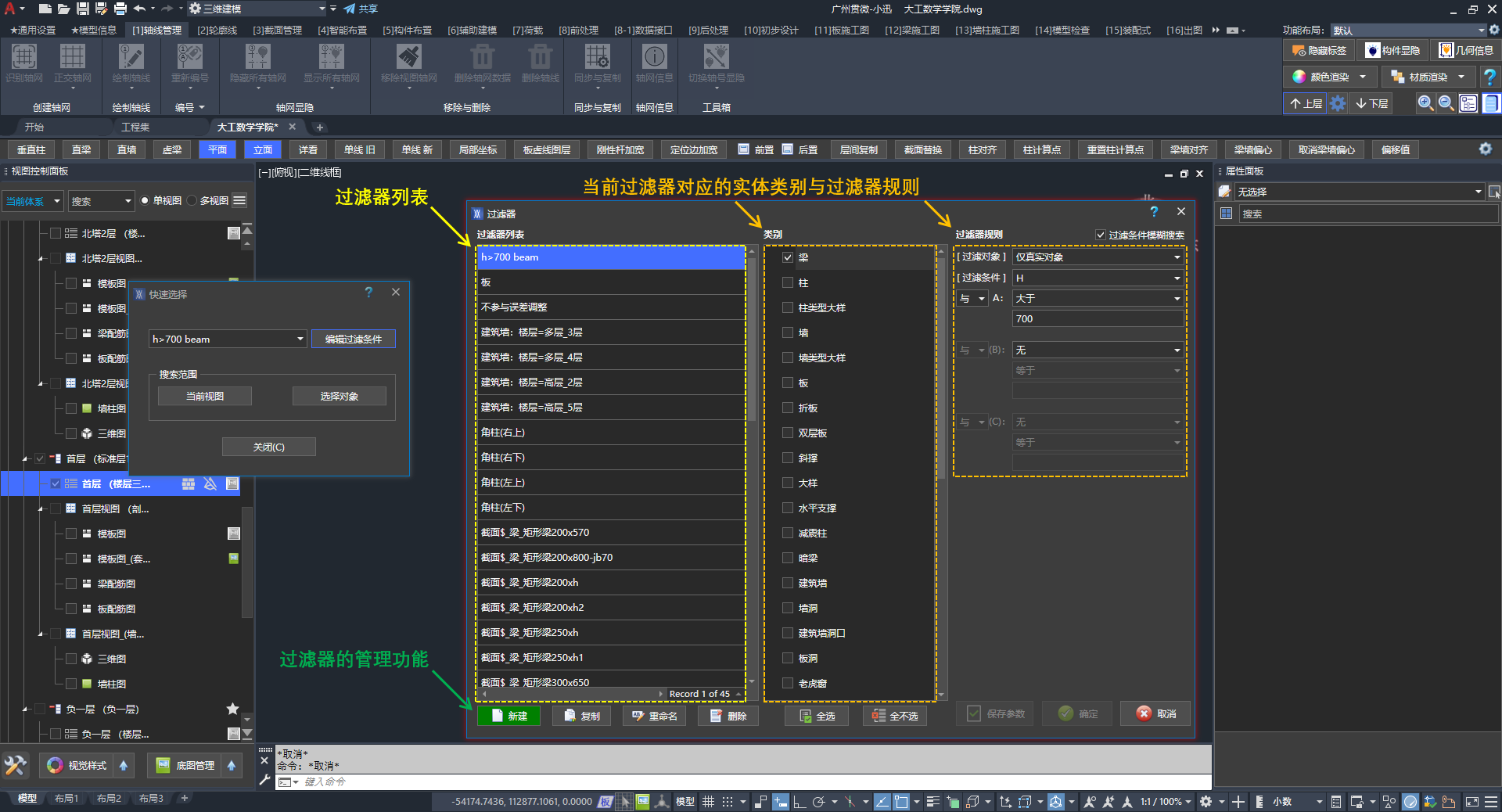

过滤器的界面说明¶

「过滤器」对话框主要交互包括：

过滤器列表：左侧管理已保存的过滤条件，提供「新建」「复制」「重命名」「删除」的管理按钮
类别：中部勾选适用的构件类型（如梁、柱、墙、板等），可用「全选」「全不选」
过滤对象：分为真实对象与引用对象
过滤条件：对应构件的属性，并且支持自定义属性
比较规则：条件 A / B / C 可组合，逻辑为“与”、“或”、“非”

以“h＞700 beam”为例：类别勾选梁，过滤条件为 H，比较规则为大于或等于 700

创建过滤器的步骤¶

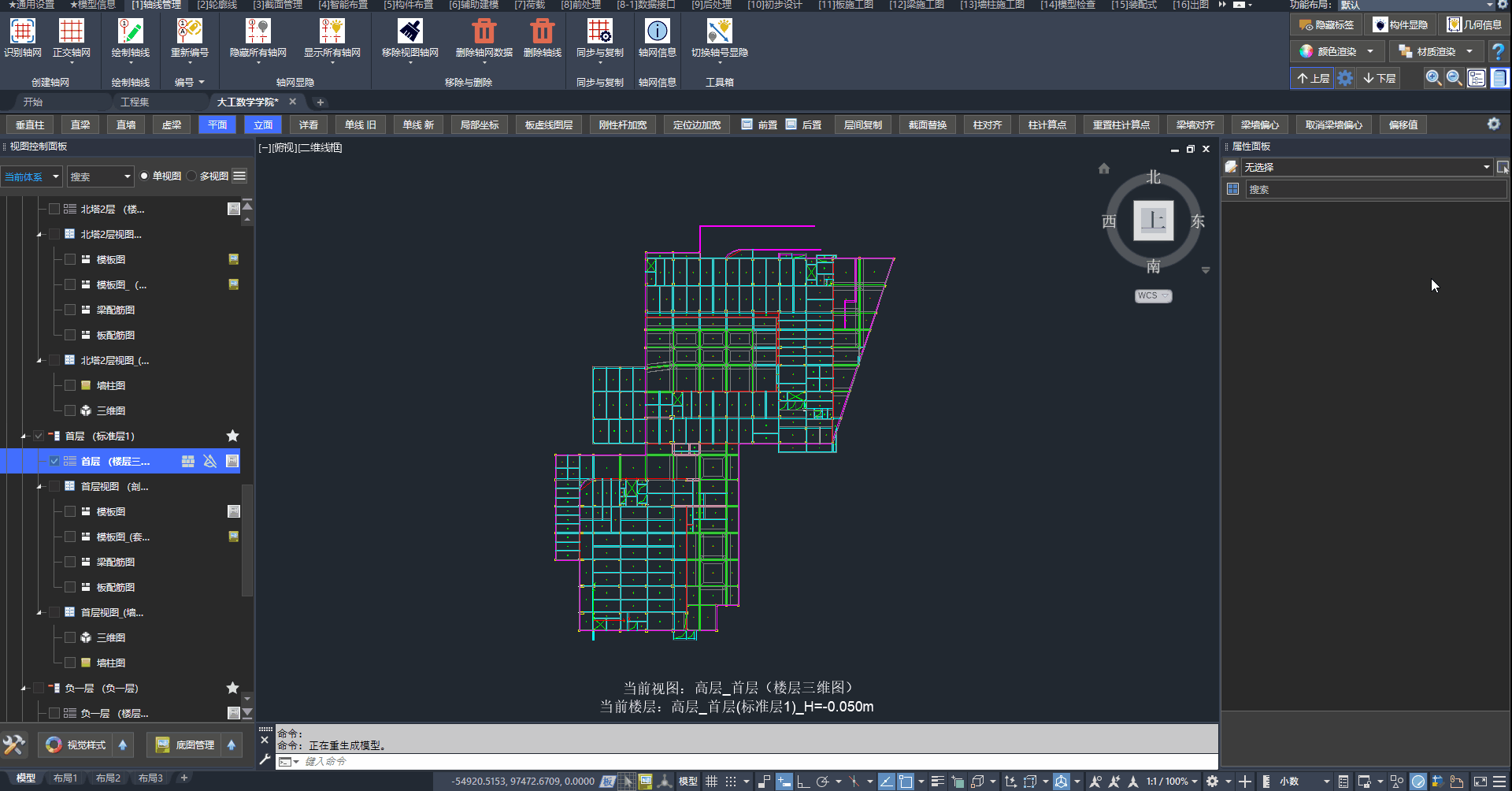

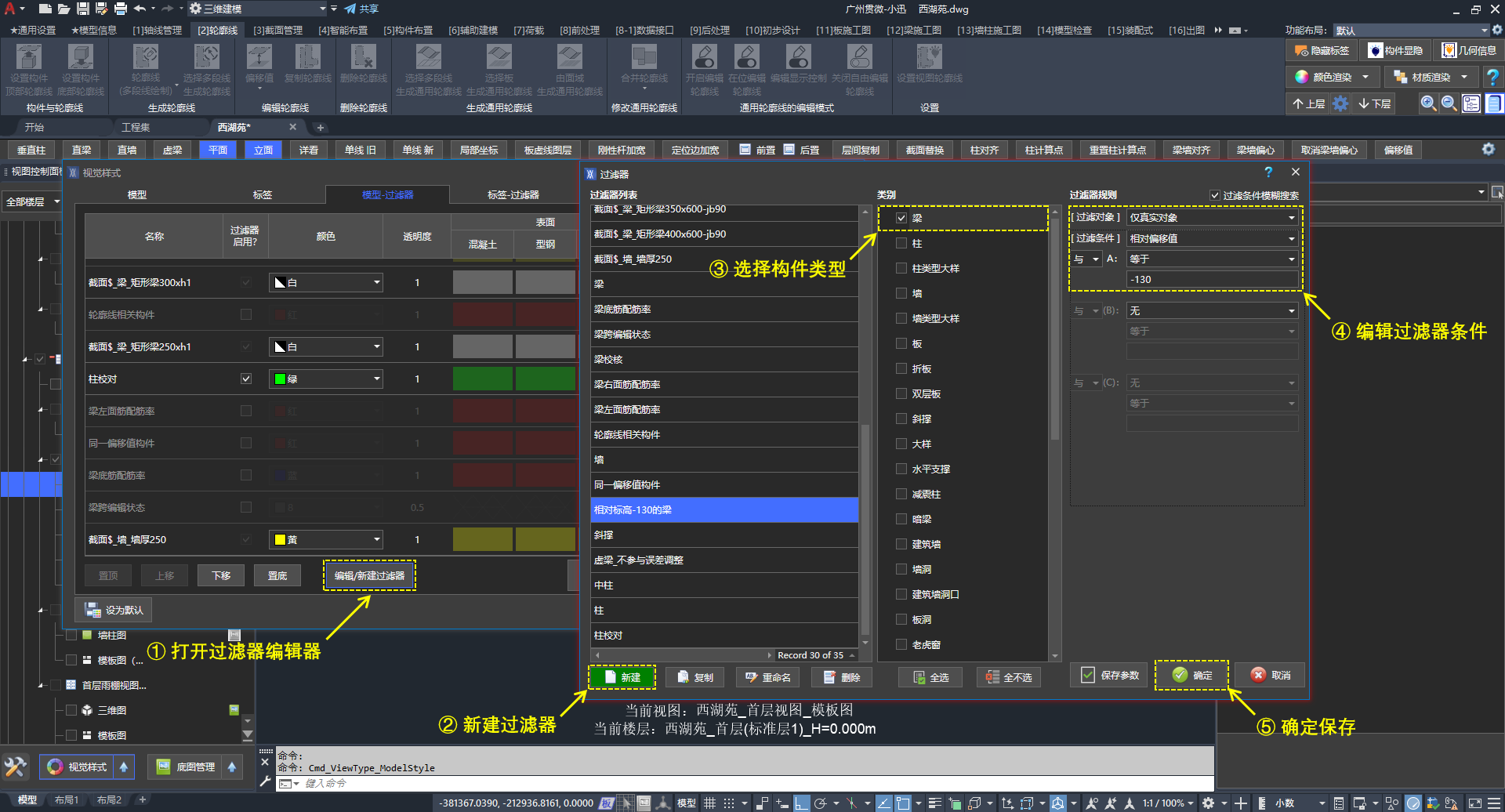

在「过滤器」对话框中新建或修改一条可复用的过滤规则。

🖍️ 操作步骤：

打开：「过滤器」对话框（见过滤器的打开入口）
点击：「新建」按钮（修改已有项时，先在左侧列表中选中）
勾选：类别中需筛选的构件类型
设置：过滤对象（如“仅真实对象”）、过滤条件（如 H）及比较规则与数值
点击：「保存参数」保存当前规则，或「确定」应用并关闭

新建与编辑过滤条件的操作步骤

📢 特别说明：

勾选“过滤条件模糊搜索”后，可对过滤条件名称做模糊匹配
规则块 B、C 设为“无”时不参与筛选，需要多条件时再启用

3.4、快速选择¶

快速选择用于按条件选中构件。同截面、同属性为快捷方式，可不经过“过滤器”；按过滤条件选中时，可复用过滤器中已保存的配置。

快速选择相同截面的构件¶

以截面尺寸为条件，有三种方式：

在构件的“截面管理器”界面中，选中构件截面右键，点击「快速选择」按钮
选中单个构件，右键弹出「选择相同截面的构件」按钮
在「截面管理」选项卡 /「截面工具」面板中点击「选择相同截面构件」按钮，选择构件

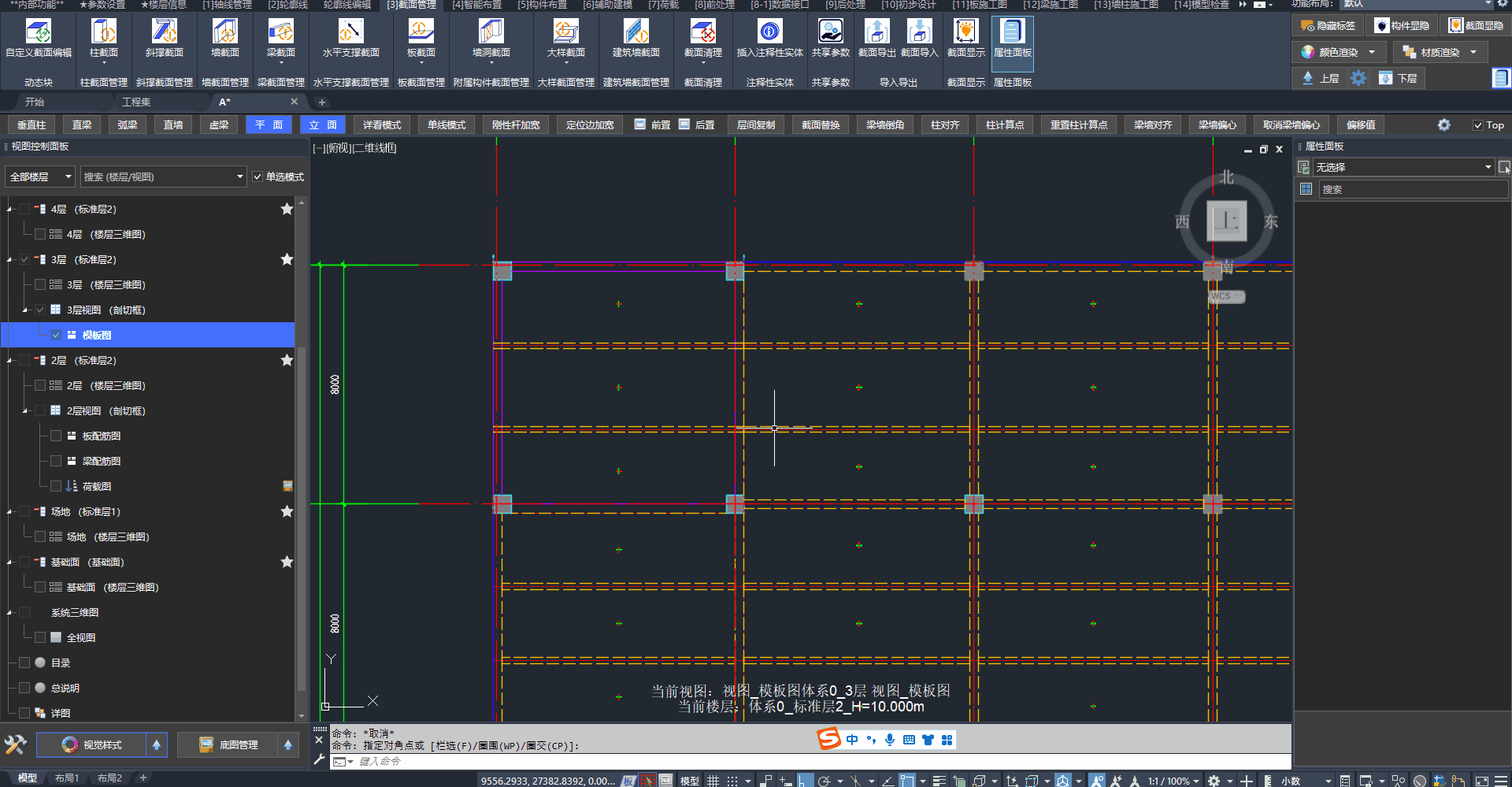

在构件的“截面管理器界面”中，对特定截面的快速选择

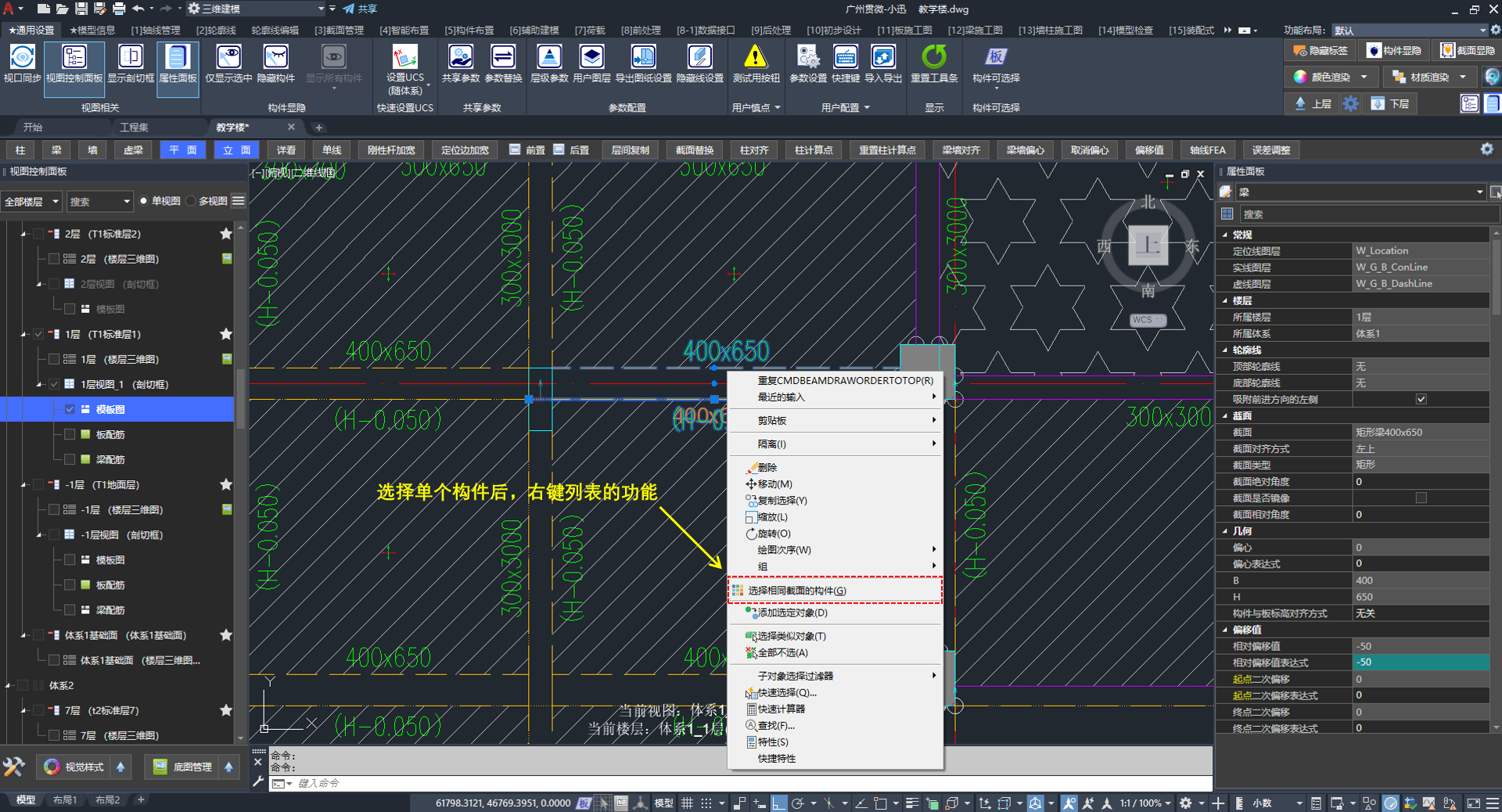

选中单个构件，右键列表中有"选择相同截面构件"

快速选择相同属性的构件¶

以某个构件的属性为目标，快速选择具有相同属性的构件。

🖍️ 操作步骤：

选择：单个构件
点击：右键功能列表中的「快速选择同属性构件」，或在「工具」选项卡 /「工具」面板中点击「快速选择同属性构件」按钮
设置：界面中选择属性作为筛选条件
确定：筛选范围为当前视图或手动选择范围

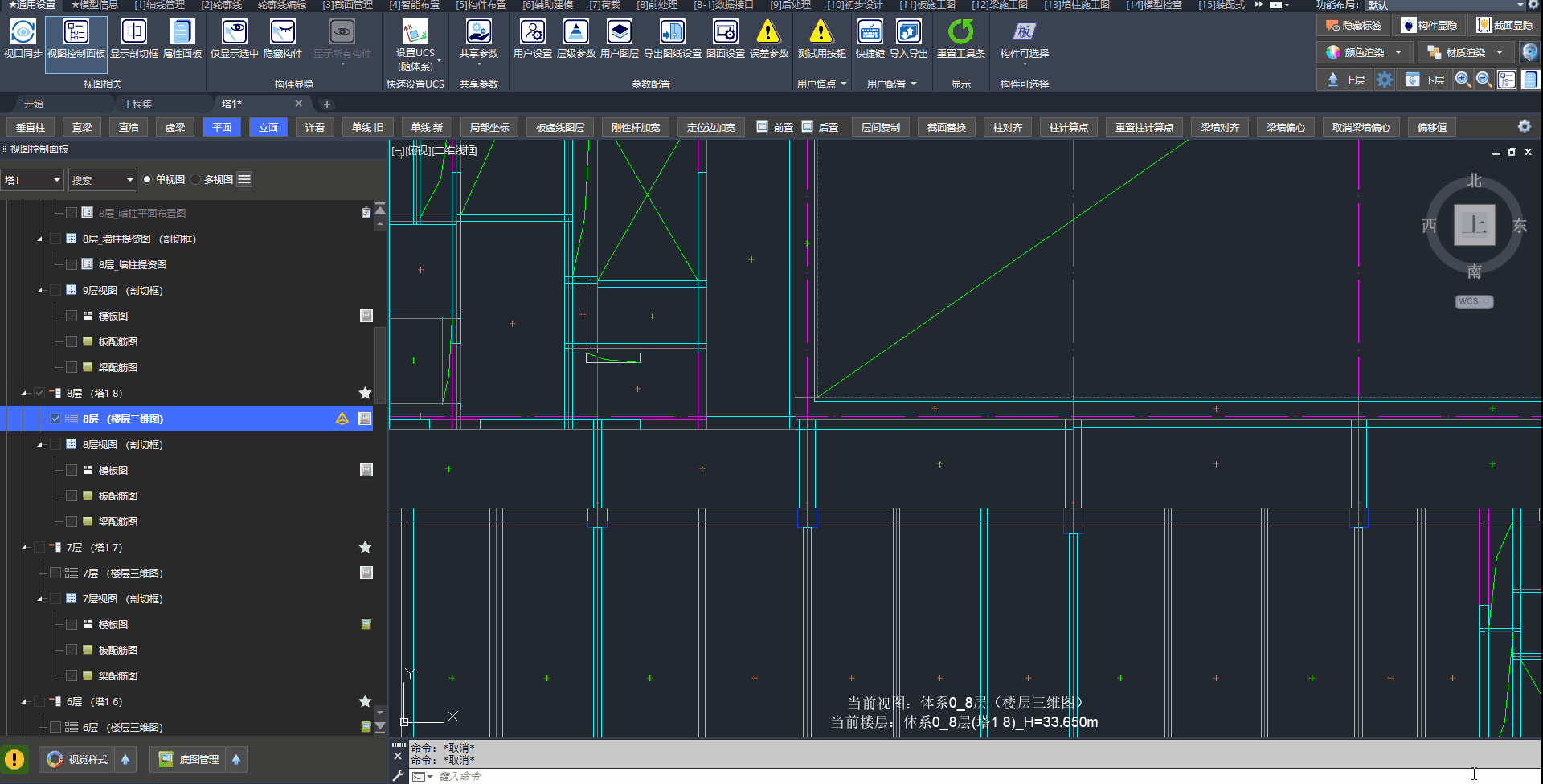

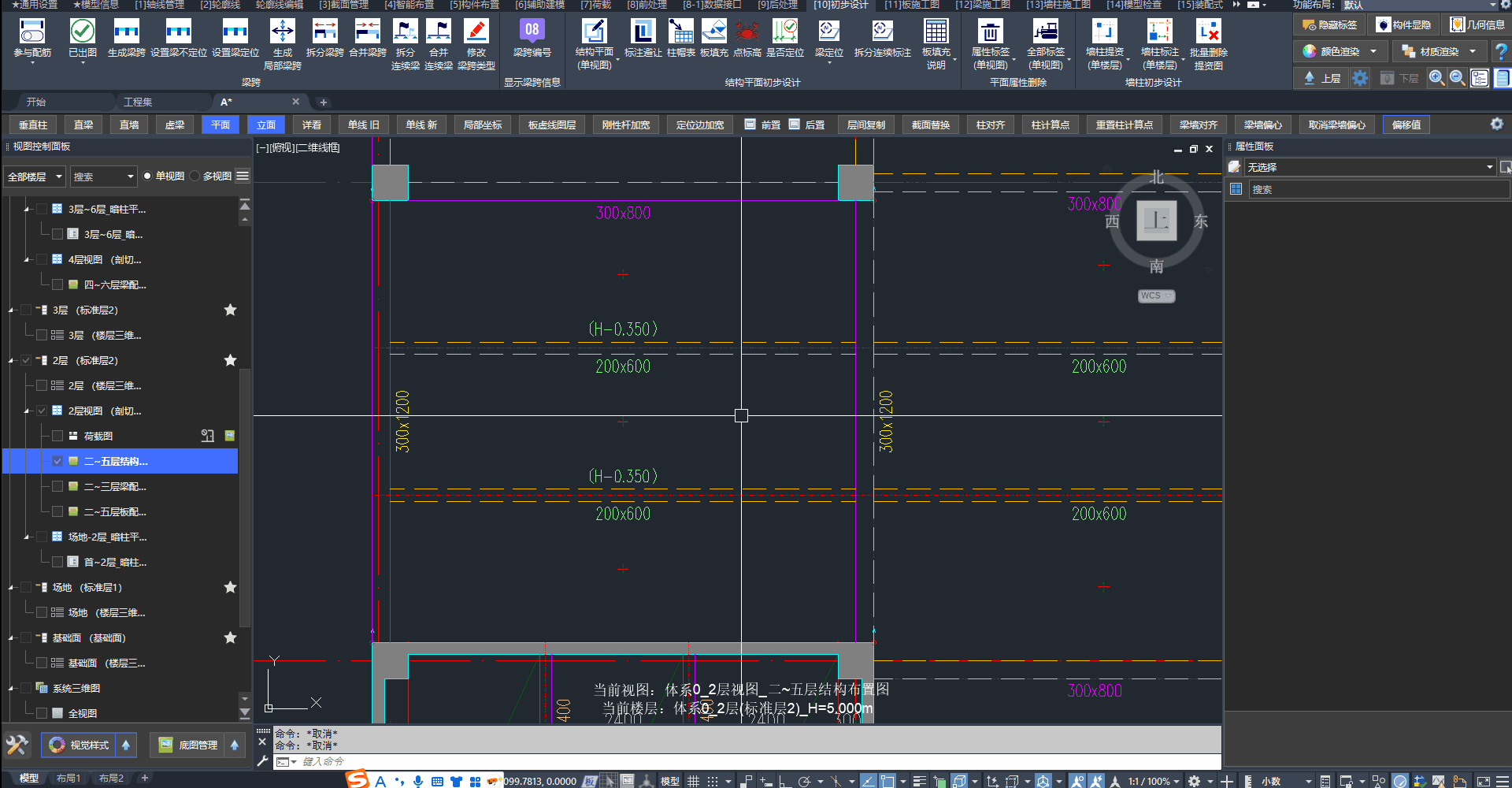

在当前视图中，快速选择"相对标高-350"的梁

选中条件确定后，可将当前条件保存为可复用的“过滤器”：

🖍️ 操作步骤：

在「快速选择同属性构件」对话框中点击「当前条件保存到过滤器」按钮
编辑：过滤器名称（默认按构件类型与条件自动生成，可改）
按需勾选：「启用模型过滤器颜色」，并选择颜色
点击：「确定」

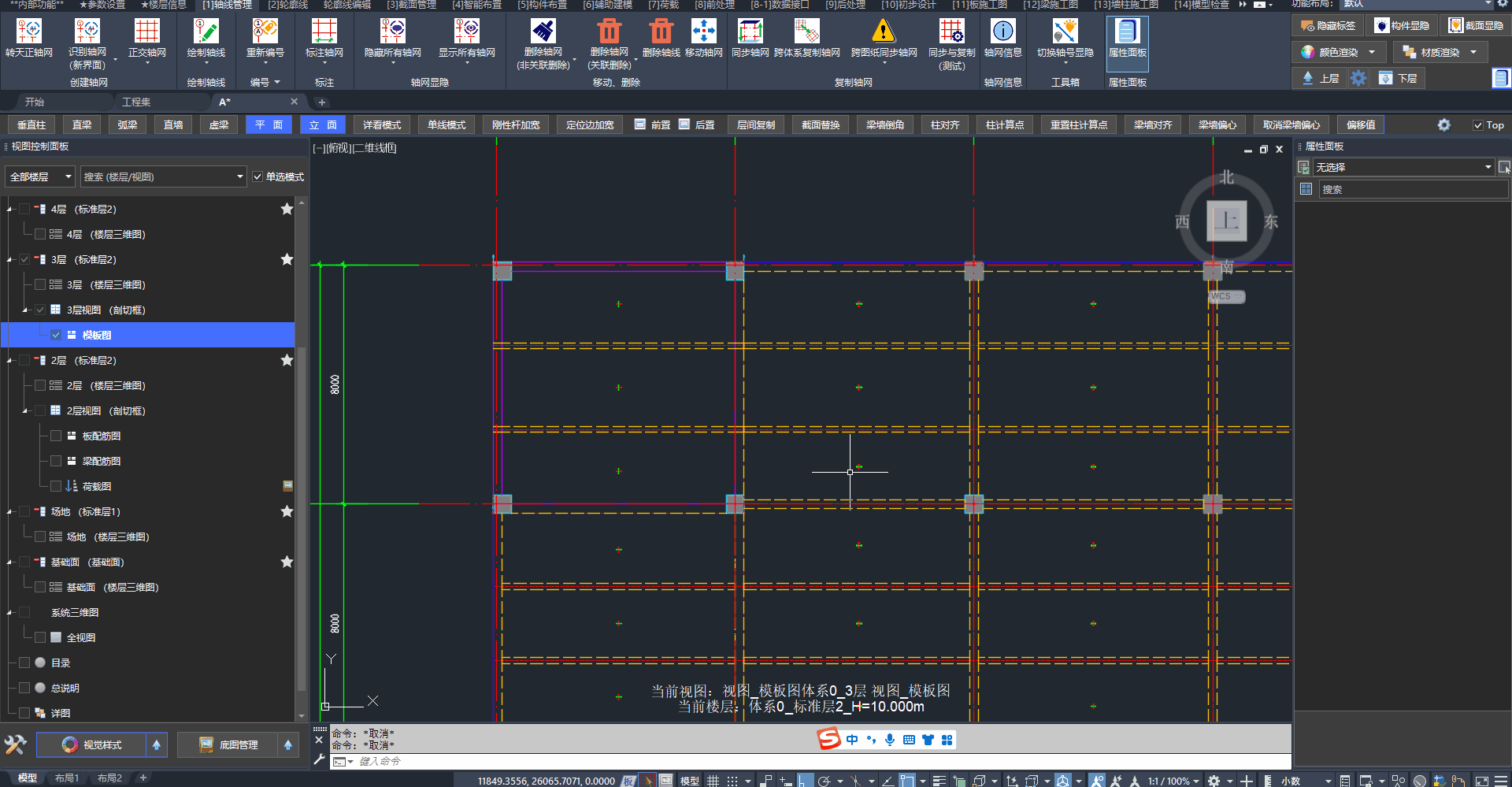

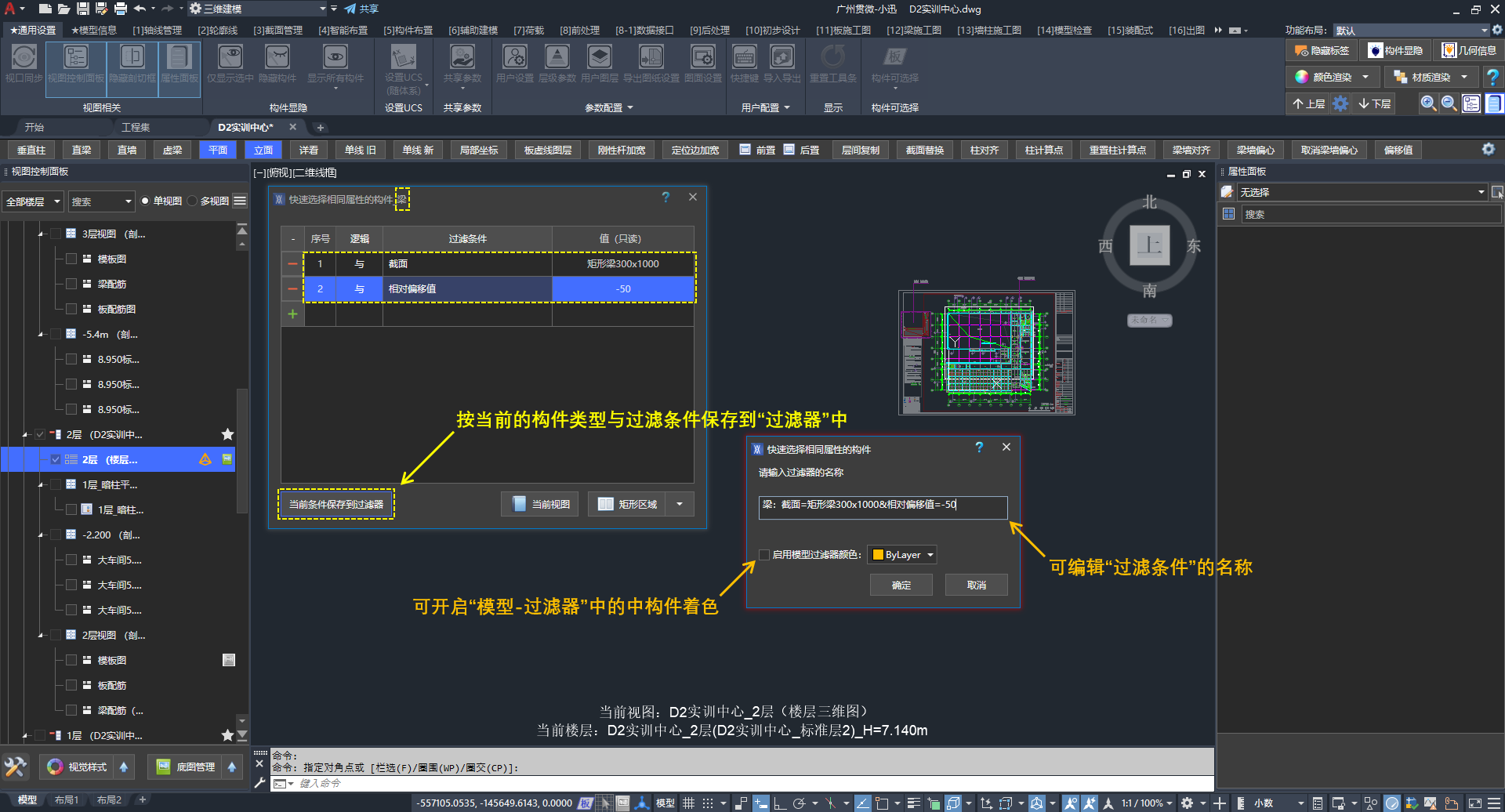

按当前构件类型与过滤条件保存到“过滤器”；可同时开启“模型-过滤器”着色

📢 特别说明：

保存后的“过滤器”可在按过滤条件快速选择构件、视觉样式与过滤器中复用
规则维护见过滤器

按过滤条件快速选择构件¶

选用已保存的“过滤条件”，在指定范围内选中构件。创建与编辑“过滤条件”见过滤器。

打开「快速选择」对话框：

在「工具」选项卡 /「工具」面板中点击「快速选择」按钮
或在「属性面板」中点击「快速选择」

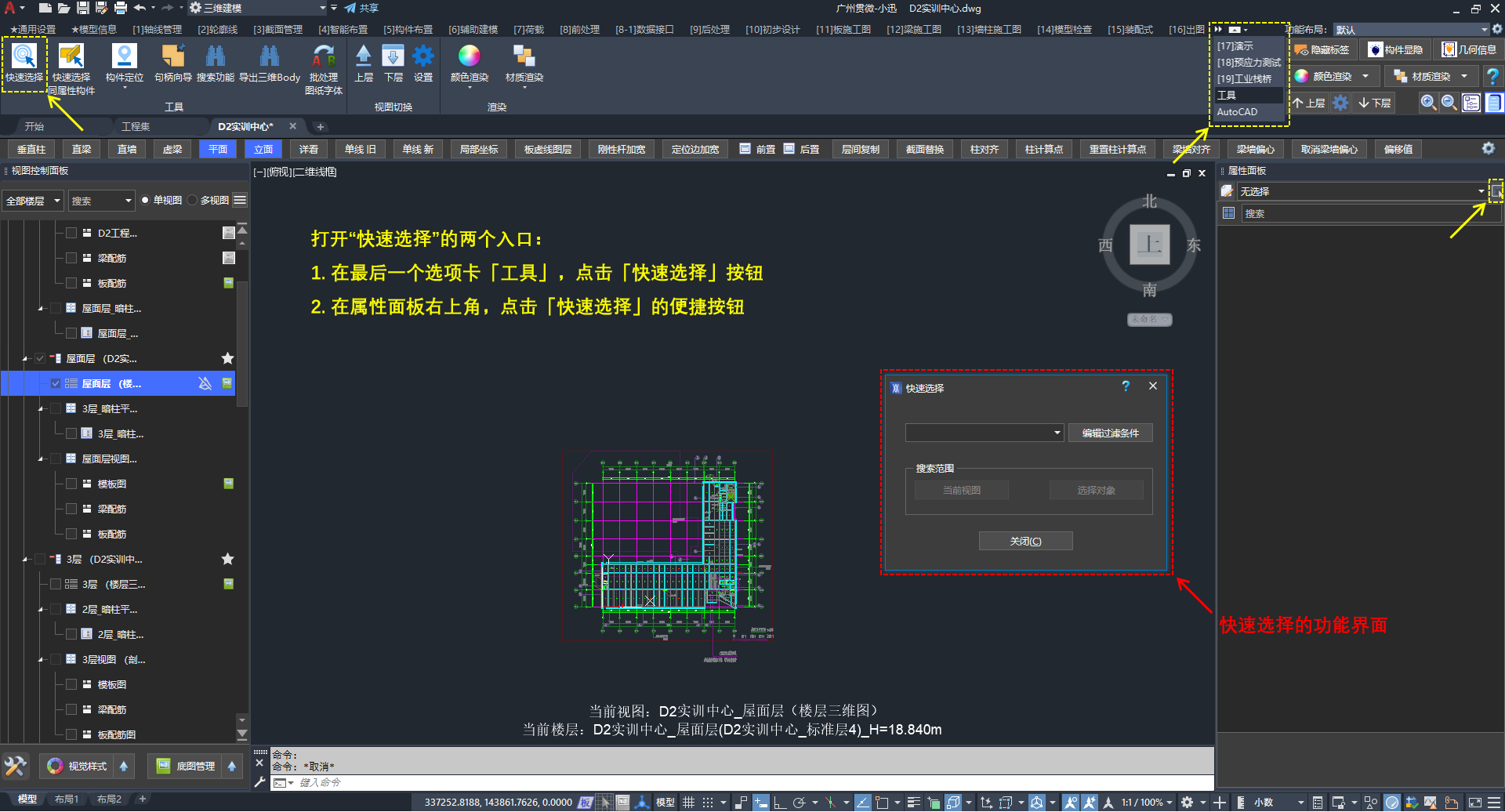

启动「快速选择」的两个入口

🖍️ 操作步骤：

打开：「快速选择」对话框
选用：已有过滤器（需新建或修改时，点击「编辑过滤条件」，见过滤器）
设置：搜索范围为“当前视图”或“选择对象”
确定：完成选中

3.5、视觉样式与过滤器¶

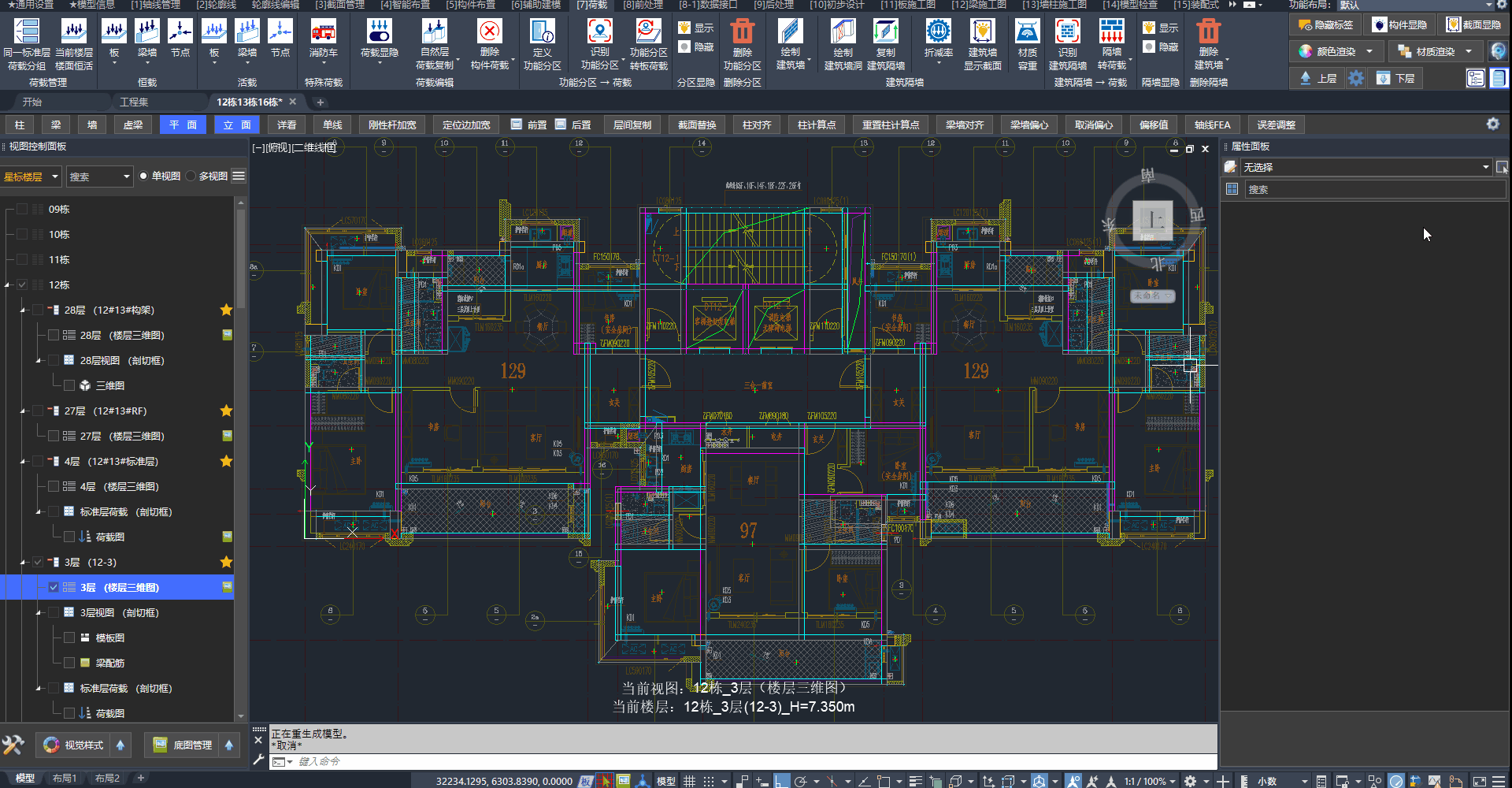

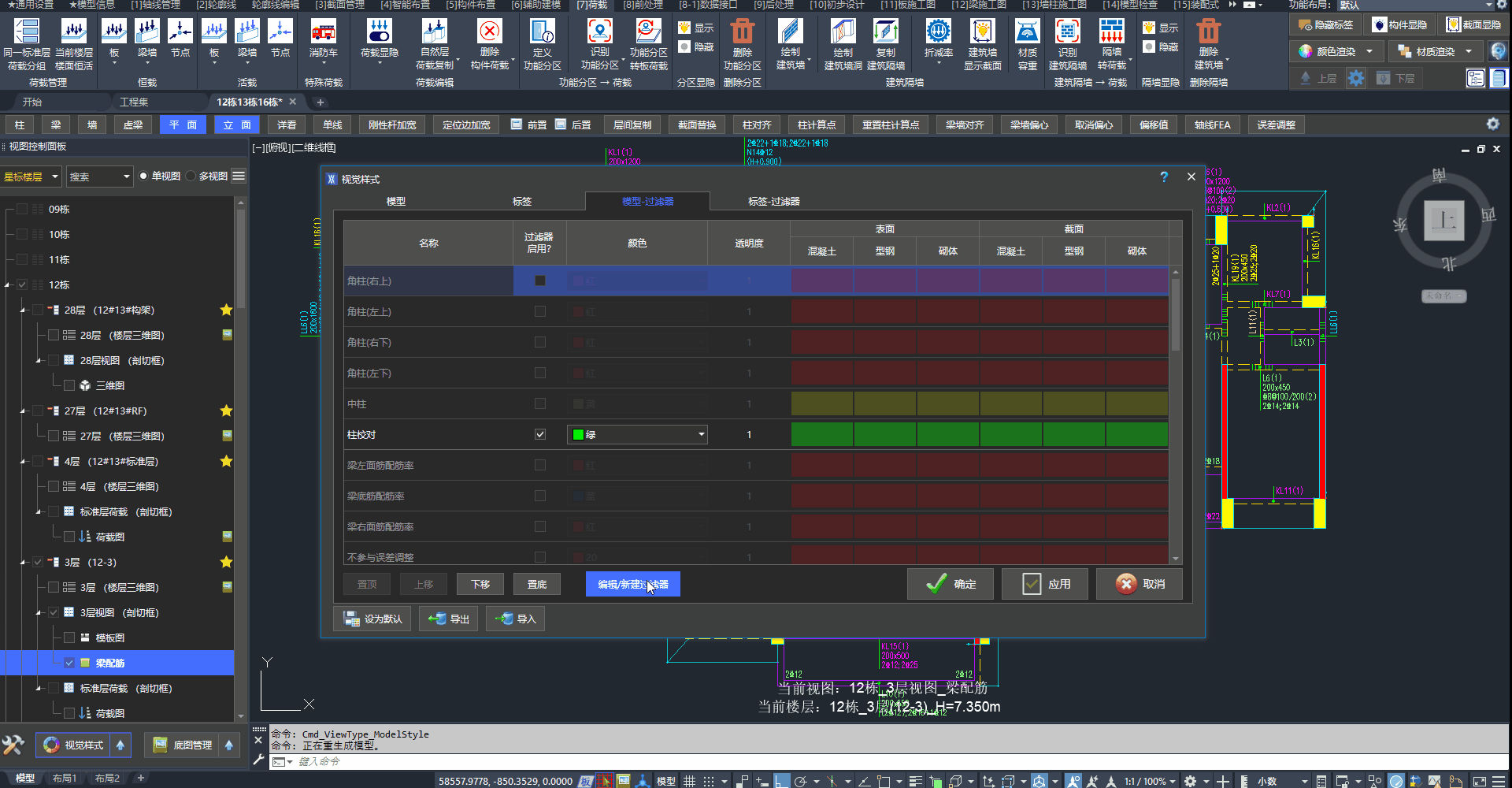

在「视觉样式」的“模型-过滤器”中启用“过滤器”，按条件为构件着色或设置不同的填充样式。

🖍️ 操作步骤：

在「视图控制面板」中点击「视觉样式」按钮
切换到：“模型-过滤器”
勾选：需启用的过滤器，并设置颜色等显示参数
如需新建或修改规则：点击「编辑/新建过滤器」按钮，操作详见过滤器

多条“模型-过滤器”同时启用时，按列表顺序决定着色优先级

关联 Q&A：

模型过滤器设置的构件颜色未生效

常见使用场景¶

使用场景	详见
通过颜色快速判断空间关系	颜色标识特定标高的梁
通过颜色快速感知构件尺寸	颜色标识特定截面的构件
通过颜色判断梁底净高是否满足	颜色标识高度超过限值的梁
通过颜色标识出图进度	颜色标识已出图的构件

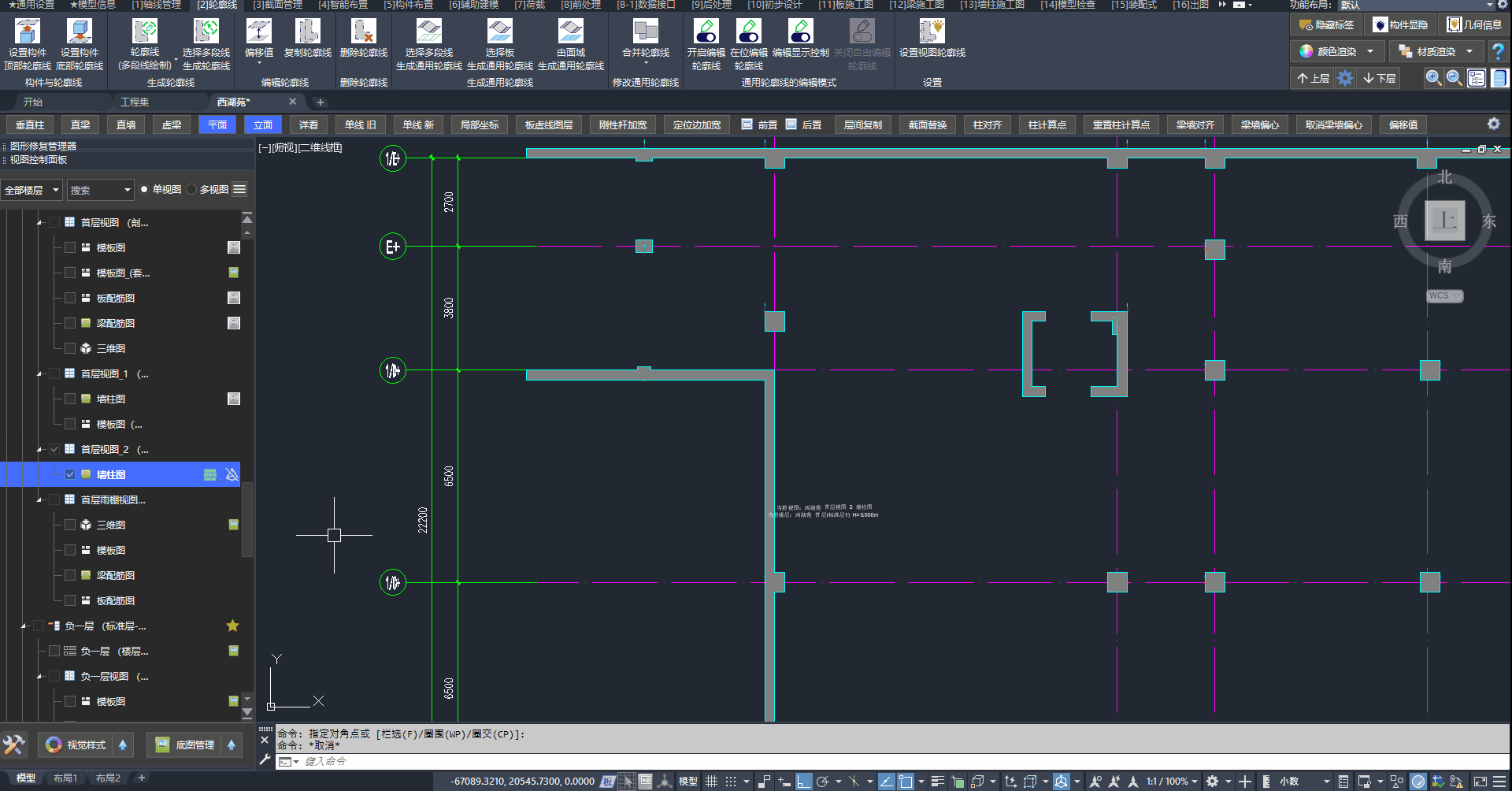

对地下室侧壁、转换柱、转换墙设置不同的填充样式	地下室侧壁采用不同的填充样式
