视图管理¶

从二维设计到三维设计，用户需要了解视图的概念与功能。

大纲¶

一、概述与入口
二、视图概念
三、剖切框与视图
四、视觉样式
五、视图控制面板
六、底图管理

一、概述与入口¶

本文说明视图相关功能的完整路径：

1.1、功能分类¶

模块	主要内容	查阅
视图概念	视图类型、剖切框等名词说明	二、视图概念
剖切框与视图	剖切框参数，剖切框与视图的创建、修改、删除	三、剖切框与视图
视觉样式	视图类型的新增、修改、删除	四、视觉样式

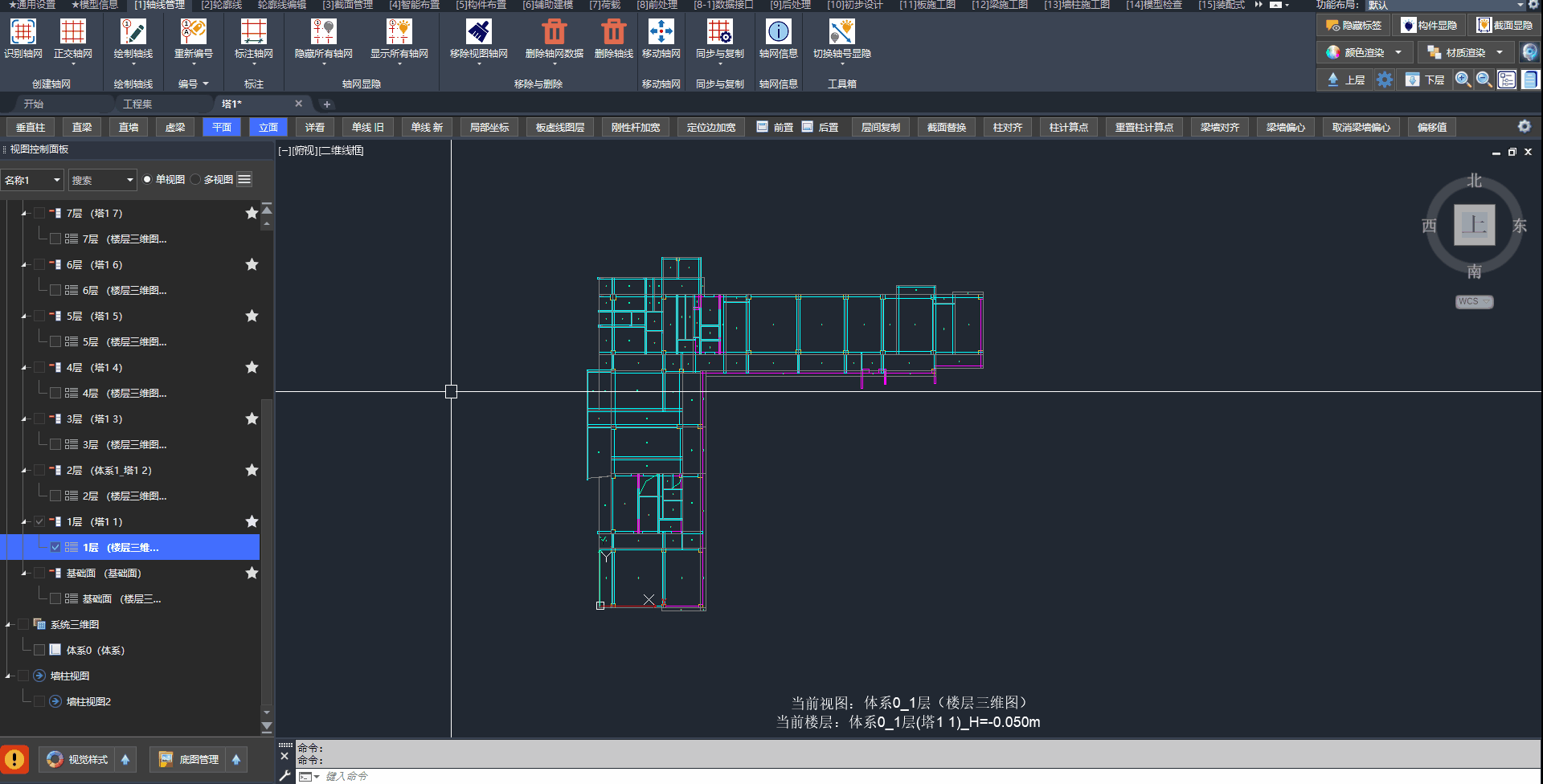

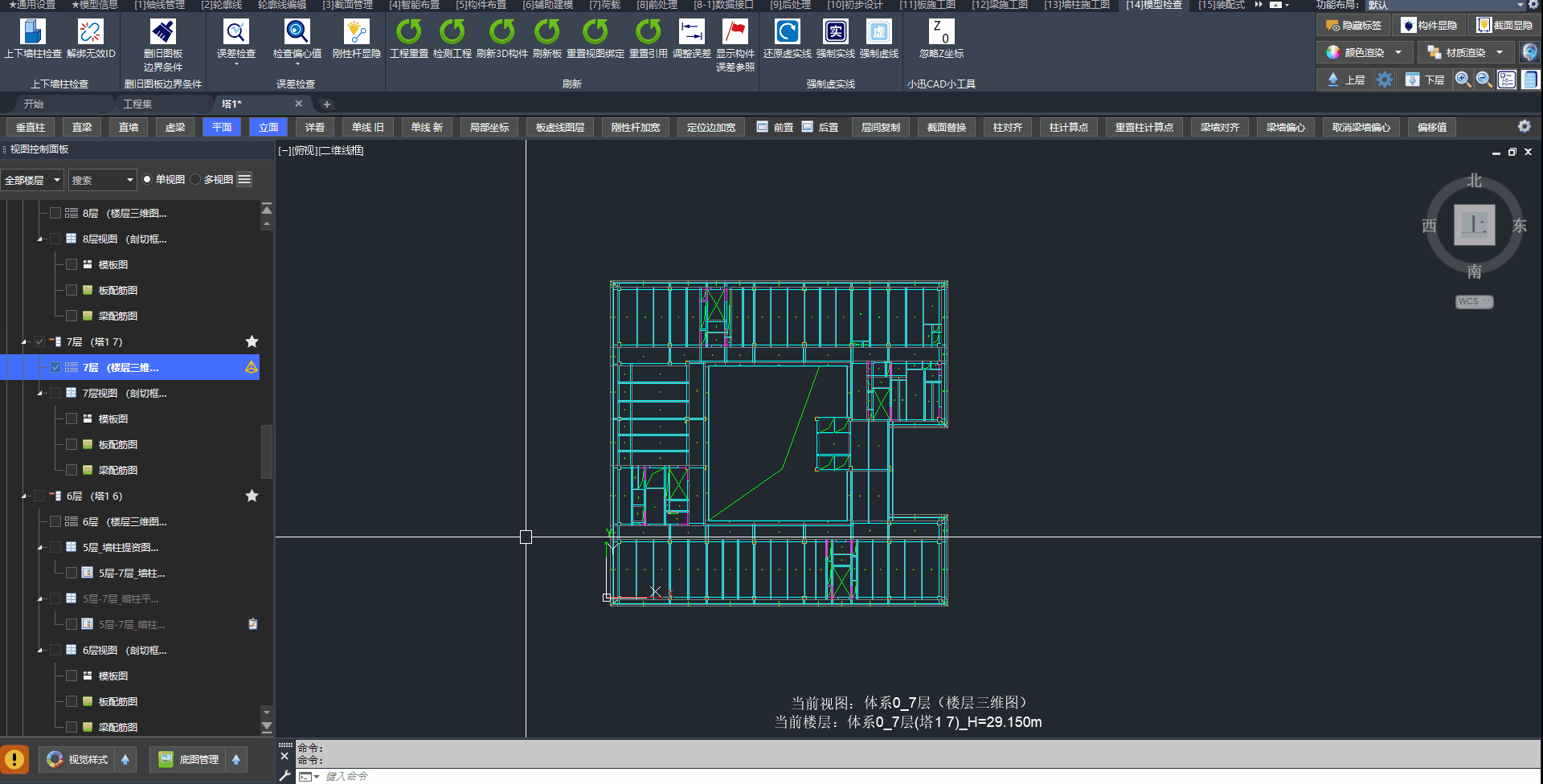

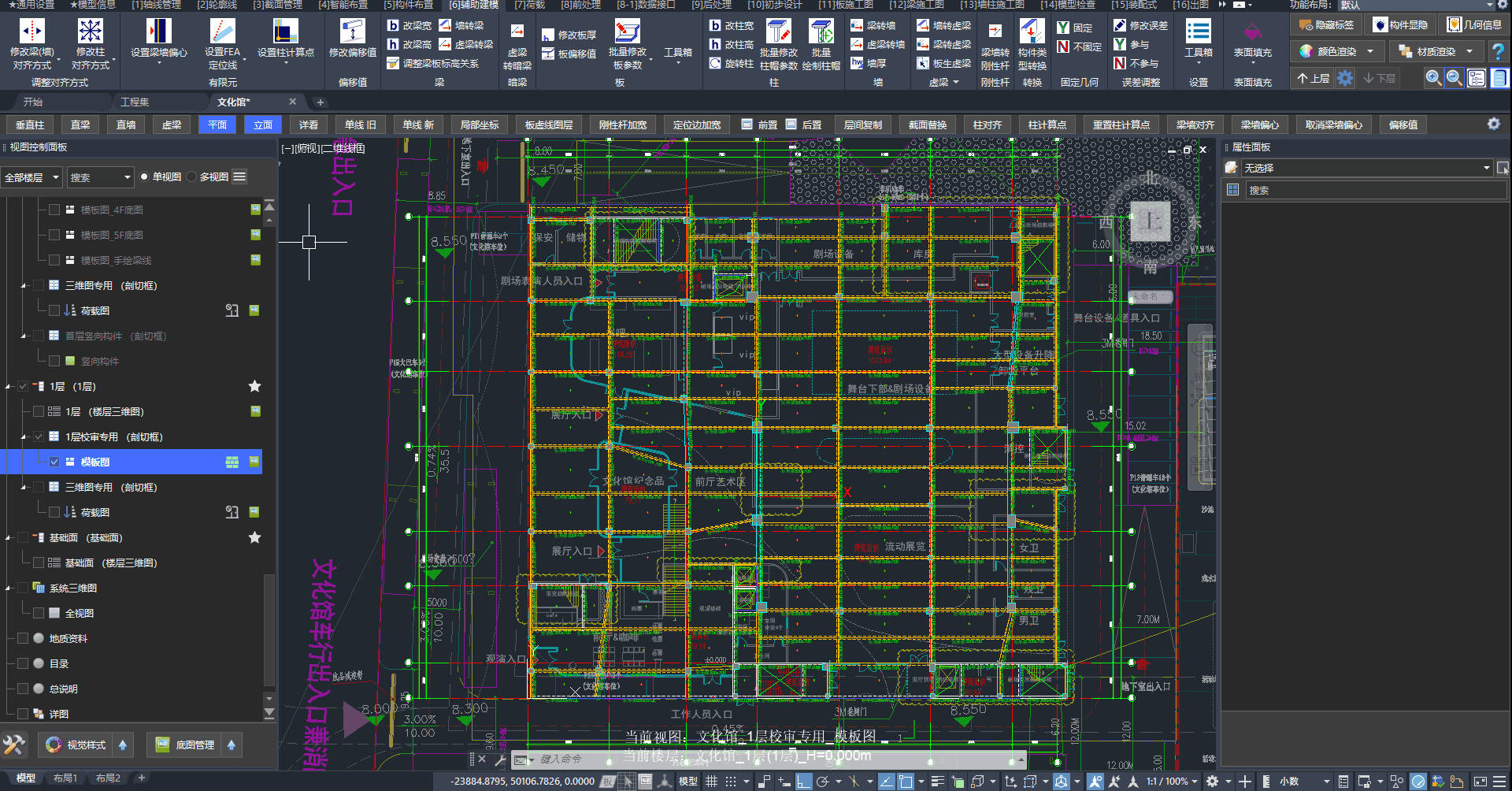

视图控制面板	多视图、星标楼层、自定义视图列表	五、视图控制面板

关联文档：

底图管理

1.2、操作界面¶

功能布局¶

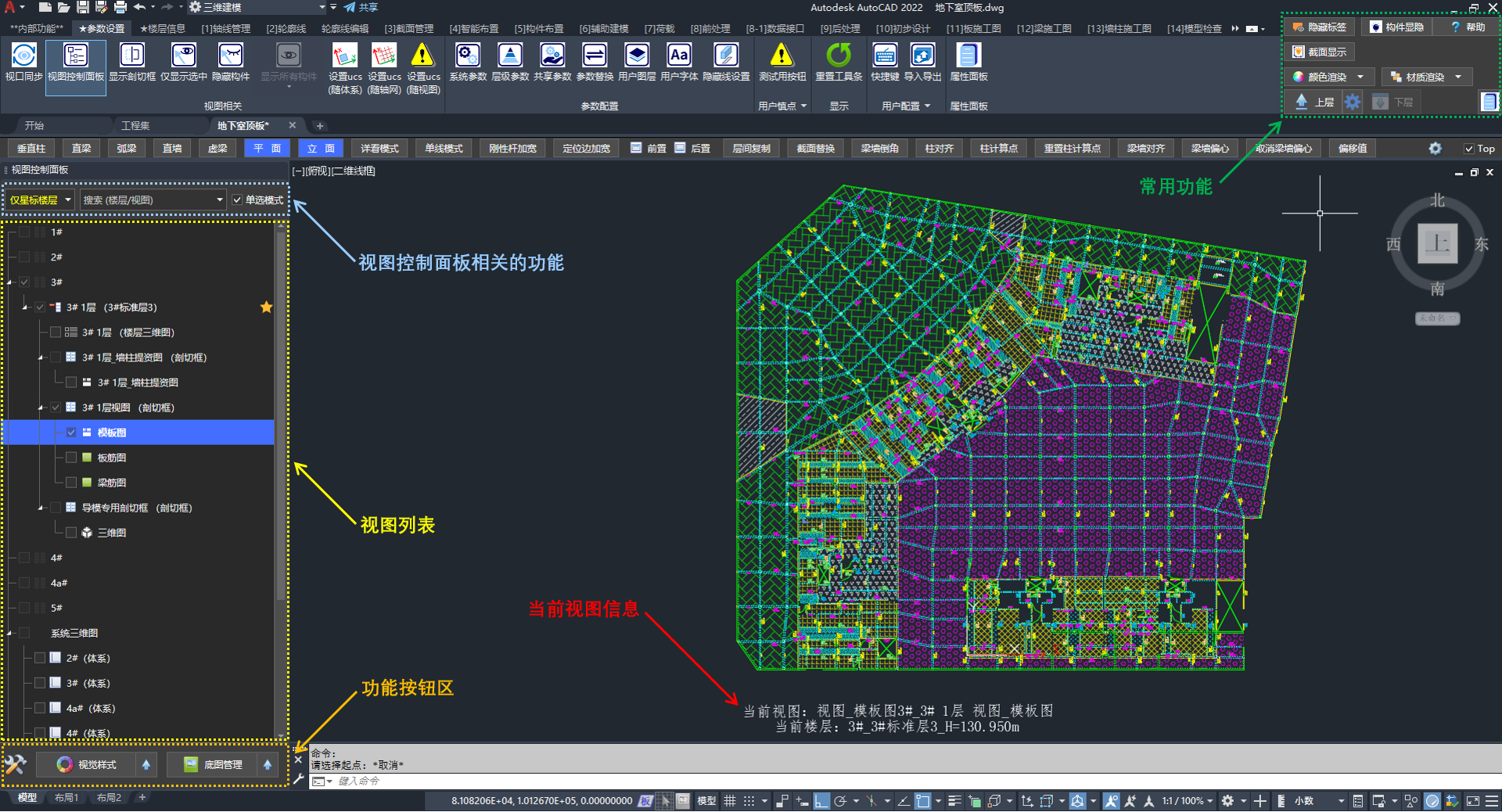

视图相关的功能布局

二、视图概念¶

2.1、视图类型的分类¶

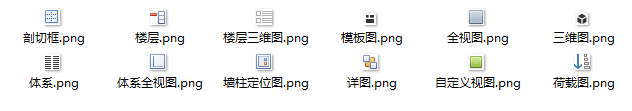

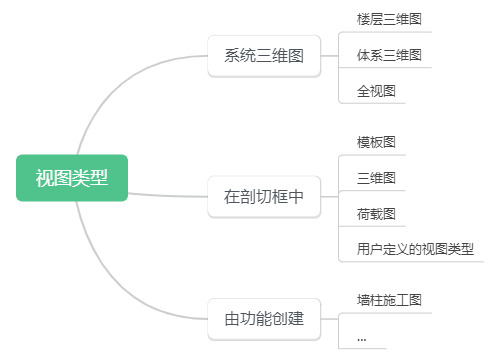

不同的视图类型

2.2、系统三维图¶

默认存在且不可删除的视图，并且视图显示的是该层级的所有构件。包括：

楼层三维图：属于该楼层的所有构件
体系三维图：属于该体系的所有构件
全视图：当前图纸的所有构件

2.3、三维图¶

在剖切框内的构件的三维视图。

2.4、荷载图¶

荷载图是一种特殊的三维图，其特殊性在于：切换视图时会自动弹出「荷载显示」界面。

📢 特别说明：

建议用户在“荷载图”存储荷载相关的信息，荷载功能详见荷载管理。

2.5、模板图¶

在剖切框内的构件，按照"画法几何"投影到水平面后生成的二维图纸。

模板图相关出图功能详见模板图。

2.6、用户定义的视图类型¶

用户可自定义不同的视图类型，由此表达不同的图面内容，例如：

只显示竖向构件的墙柱提资图
隐藏板填充效果的梁配筋图

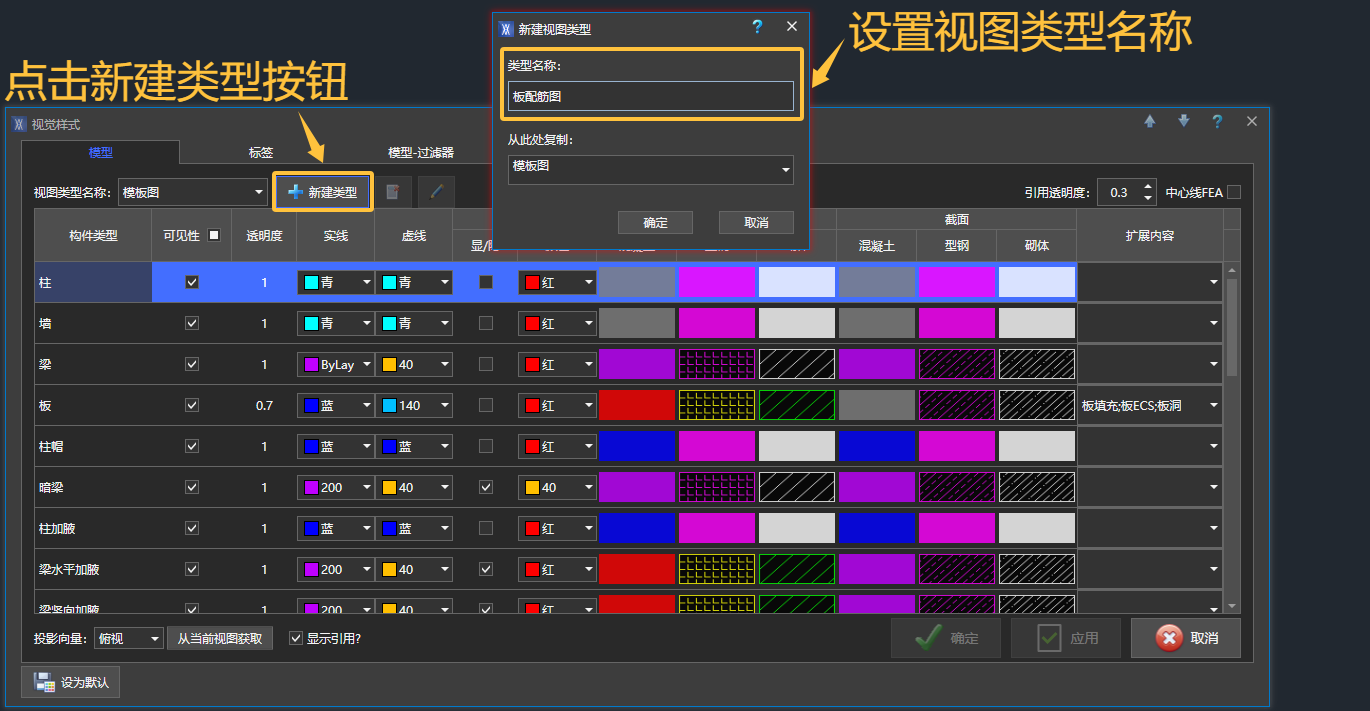

操作详见 4.2、新增视图类型

2.7、功能创建的视图类型¶

例如：墙柱施工图

2.8、剖切框¶

剖切框是用户在三维模型中划定的空间范围（通常是立方体），用来圈定“哪些构件要出现在当前视图中”。

从视图树看，三者关系如下：

楼层与剖切框：每个楼层下可以有一个或多个剖切框；剖切框挂在楼层下面，决定该图要圈定多大的空间。
剖切框与视图：同一个剖切框下可以添加多张视图。若多张图的平面范围与高度范围相同，可共用同一个剖切框，分别创建三维图、模板图或用户定义的视图类型，无需每张图单独建框。
关于运行效率：每个剖切框都会独立计算模板图的虚实线。剖切框越多、范围越大，建模时可能越慢。优化办法：

✔️缩小剖切框范围以控制计算虚实线的构件数量

✔️删除视图中的模板图

✔️禁用剖切框并在楼层三维图中建模

更多说明见进度条的说明。

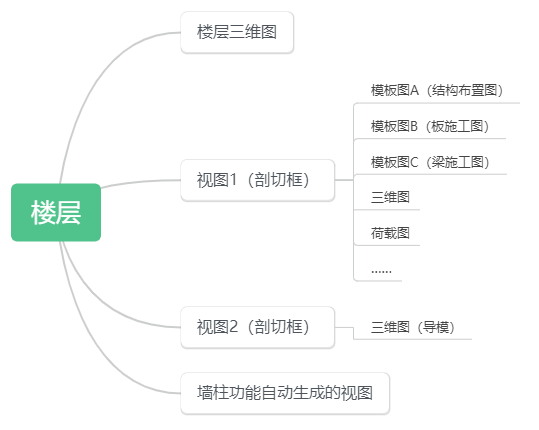

楼层下可建多个剖切框；同一剖切框下可添加多张视图

剖切框的创建与修改见 3.2、剖切框操作，参数说明见 3.1、剖切框参数。

2.9、剖切框中的截面填充¶

初学者常有一个疑问：为什么模板图里的墙、柱有时没有填充，只有线？

实际上，模板图中的填充并不是“墙柱构件自带的效果”，而是剖切框的顶面切到构件时才会出现「视觉样式」中所定义的“截面填充”。

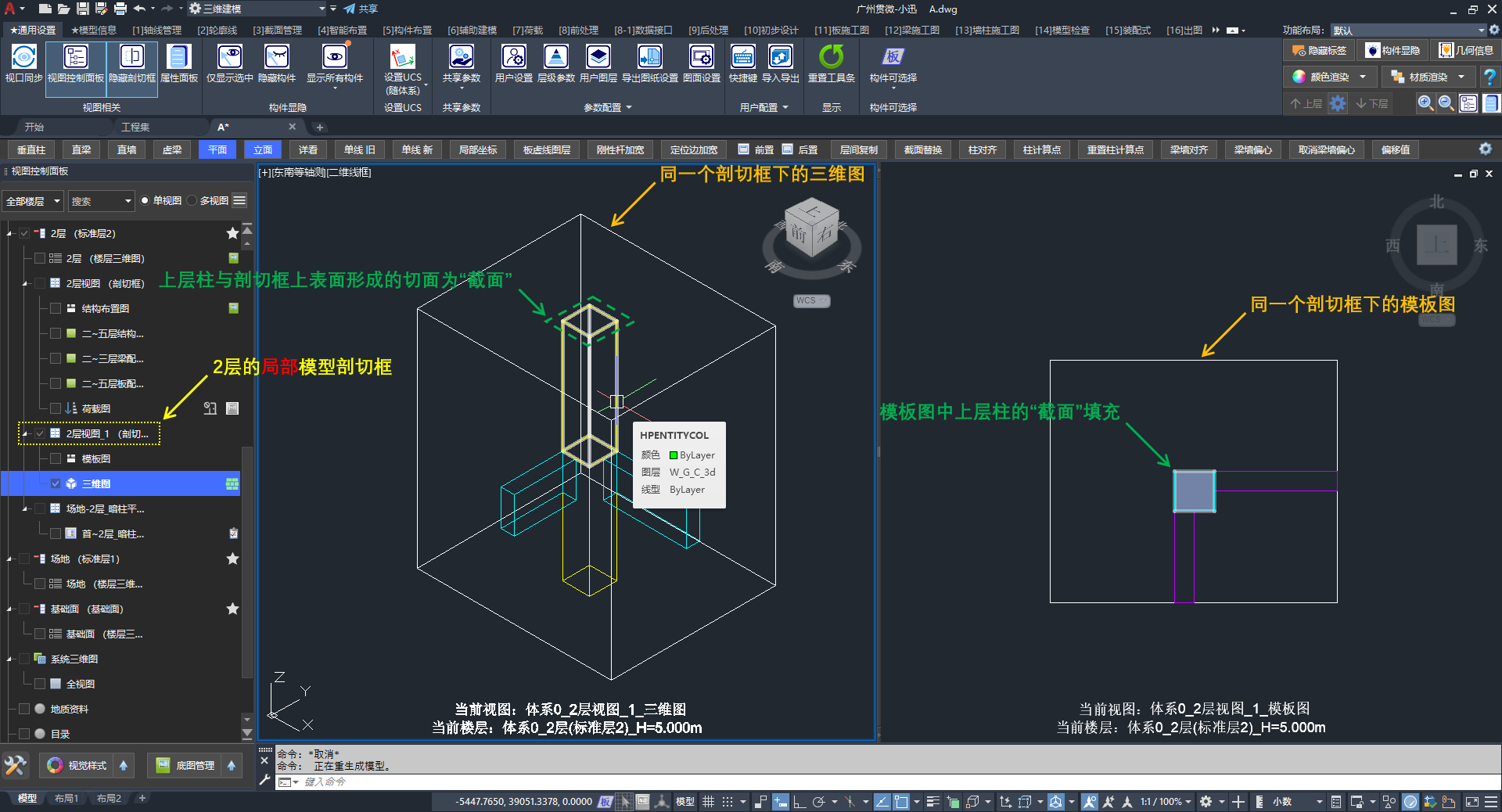

同一剖切框下的三维图与模板图：左侧为局部三维模型，右侧为模板图中的墙柱“截面填充”效果

三、剖切框与视图¶

本节介绍剖切框与视图的创建、修改与删除。

3.1、剖切框参数¶

剖切框的空间参数决定「框住多大的范围」，从而控制哪些构件会进入当前视图。参数通常分为高度方向与水平面两类：

参数	说明
顶偏移值	相对于当前楼层楼面标高，向上延伸的距离，确定剖切框上表面位置
底偏移值	相对于当前楼层楼面标高，向下延伸的距离，确定剖切框下表面位置
水平偏移值	如果是矩形剖切框（平面），提供前 / 后 / 左 / 右相对于平面的偏移值，向四个方向扩展的距离，共同确定剖切框在平面上的范围

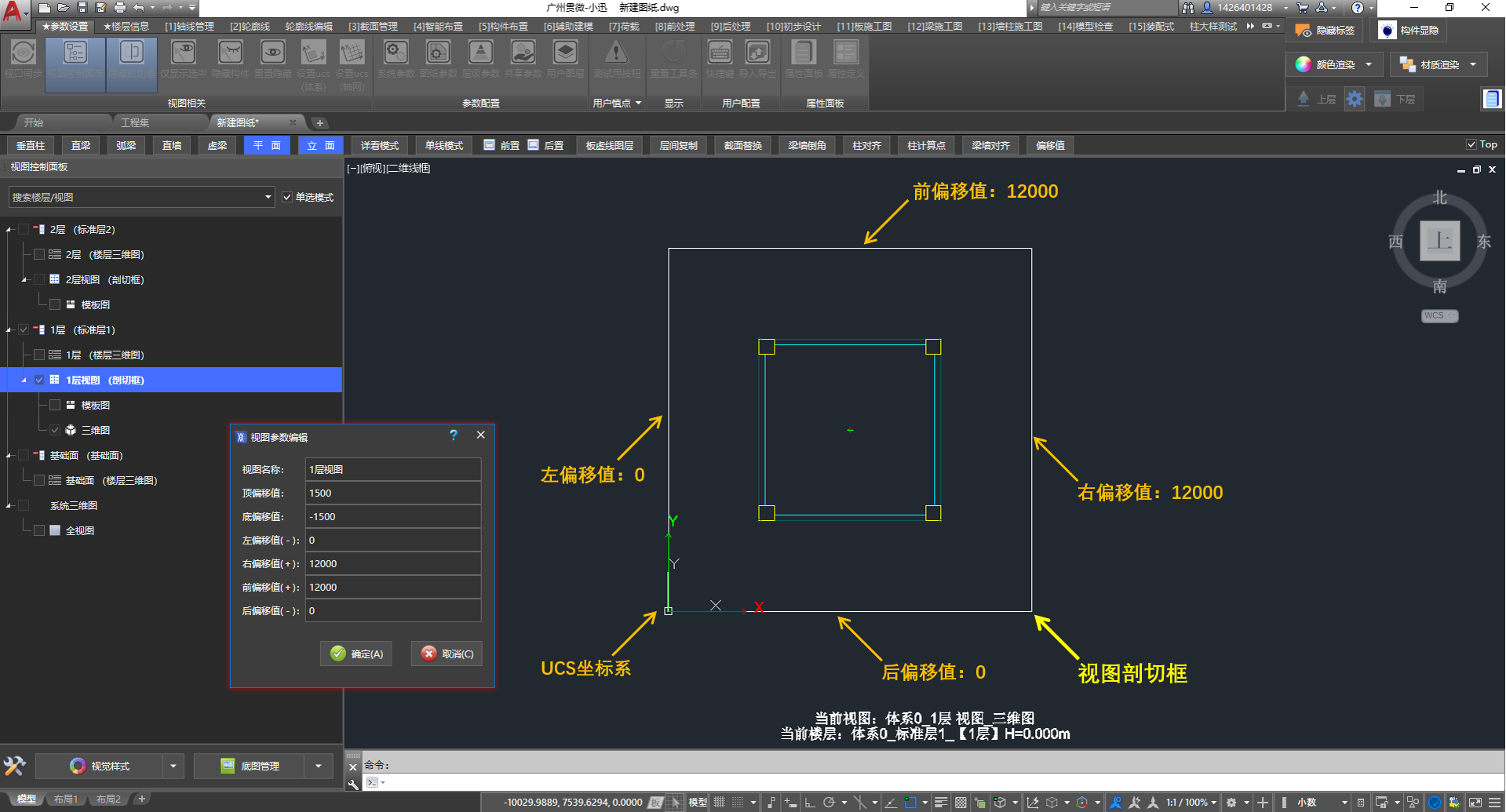

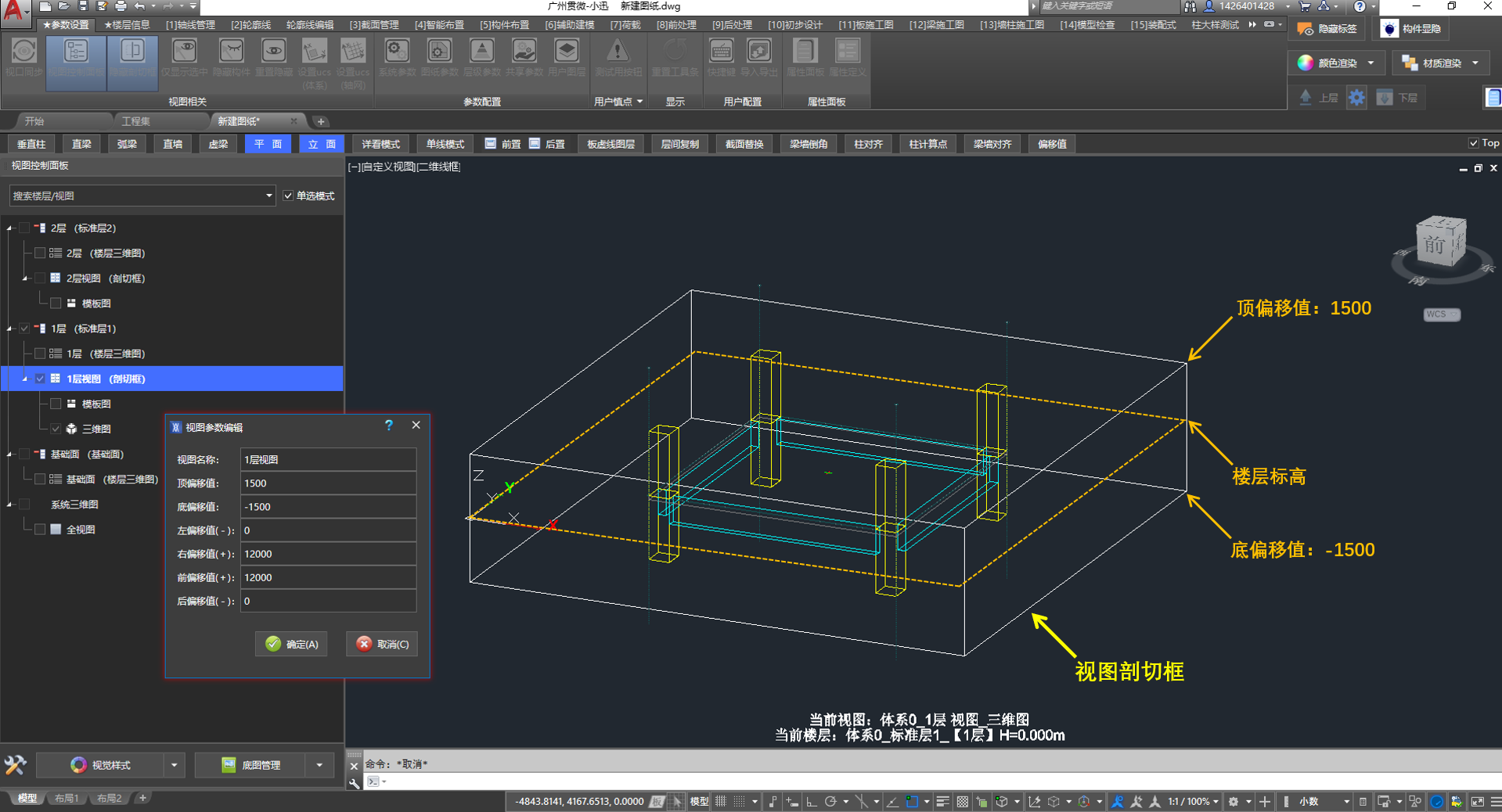

顶偏移值与底偏移值：相对于楼面标高，控制剖切框在高度方向的范围

前、后、左、右偏移值：控制剖切框在平面上的范围

按需创建导模剖切框：通过设置高度与平面范围，限定按视图导模时纳入计算模型的构件范围。

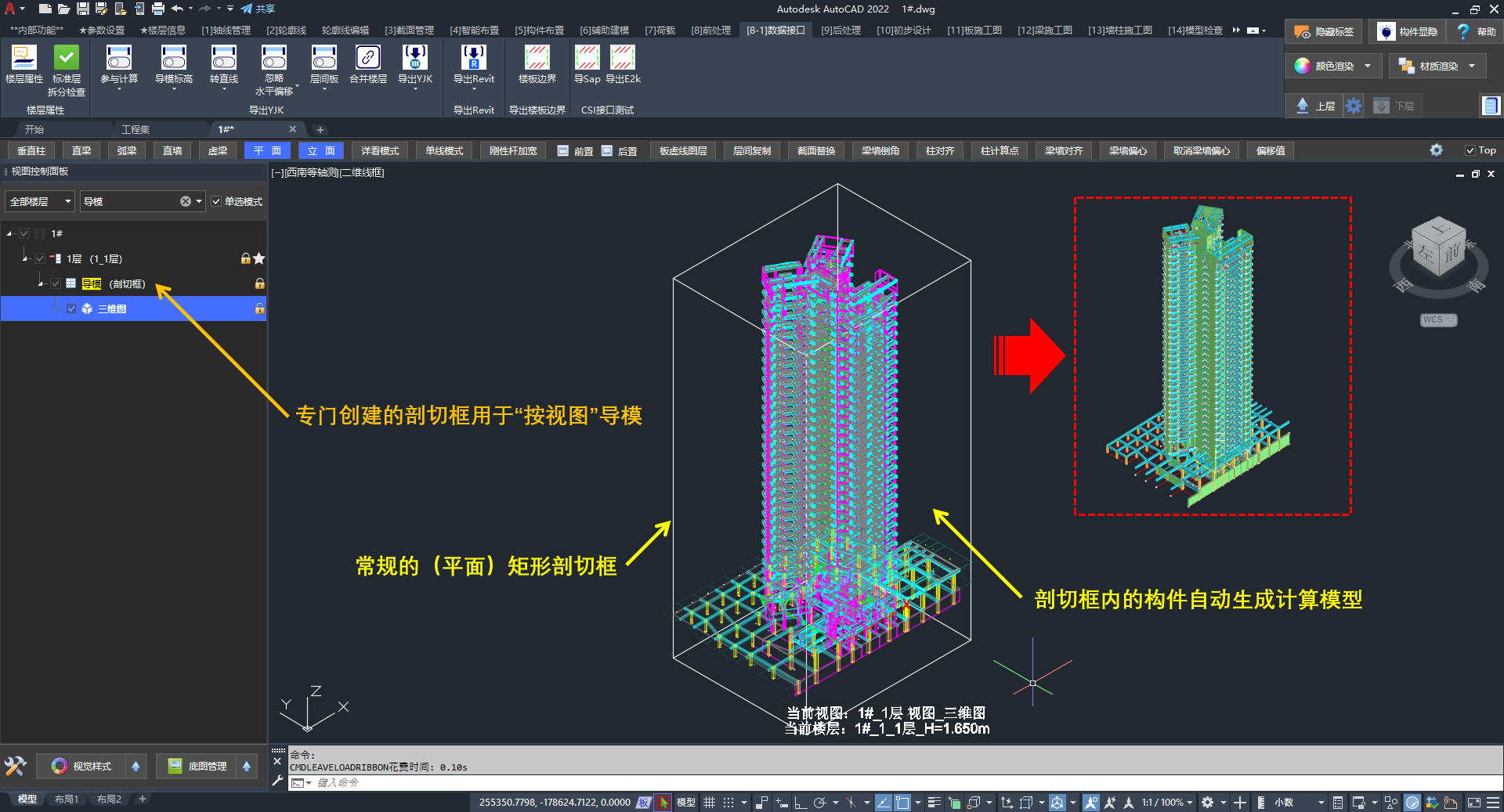

专用剖切框示例：按视图导模时的构件范围由剖切框参数决定

3.2、剖切框操作¶

🟢创建剖切框¶

🖍️ 操作步骤：

在楼层处右键弹出功能列表
选择：「添加视图」
设置：剖切框的参数
确定：创建完成

对楼层添加新的剖切框以添加模板图

🟢创建自定义剖切框¶

通过“选择平面与侧面多边形”可创建任意平面形状的剖切框。

🖍️ 操作步骤：

绘制：在 XY 平面绘制闭合区域，可使用矩形 RECTANGLE 或多段线 PLINE 绘制
绘制：在立面绘制闭合区域，绘制前切换 UCS：输入 UCS，按 V（设置当前视图为 UCS）
添加：添加视图，在弹出列表中选择“选择平面与侧面多边形”
选择：在视图中先后选择 XY 平面的闭合区域与立面的闭合区域

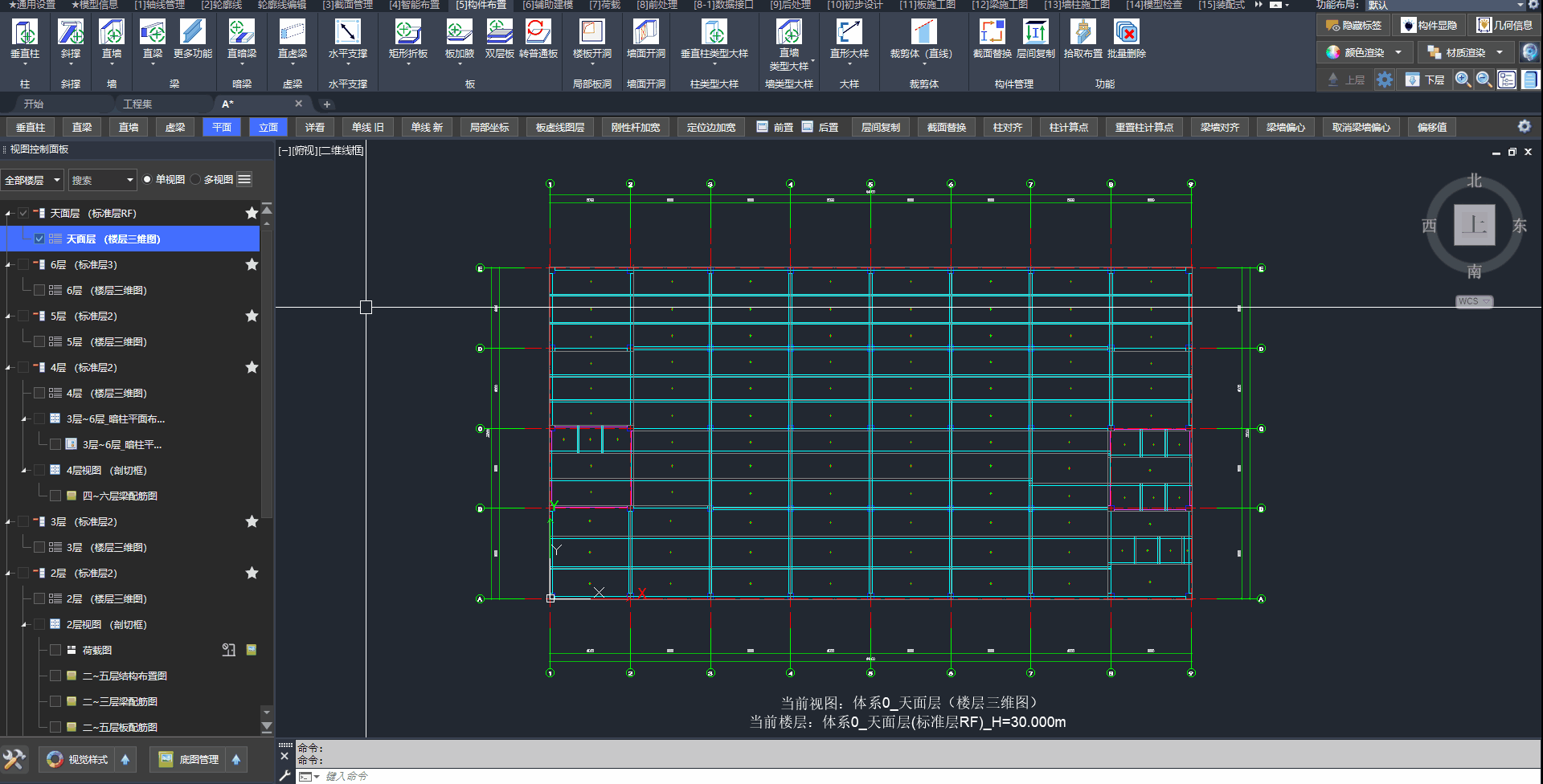

创建自定义剖切框的操作步骤

对已存在的自定义剖切框，可直接拖动夹点修改范围。

对已存在的自定义剖切框，直接拖动夹点可修改剖切框的范围

关联 Q&A：

如何自定义任意形状的剖切框

🟡修改剖切框平面范围¶

🖍️ 操作步骤：

右键：在剖切框处右键弹出功能列表
选择：「视图参数」
点击：「矩形剖切框（平面）」
确定：矩形剖切框的范围

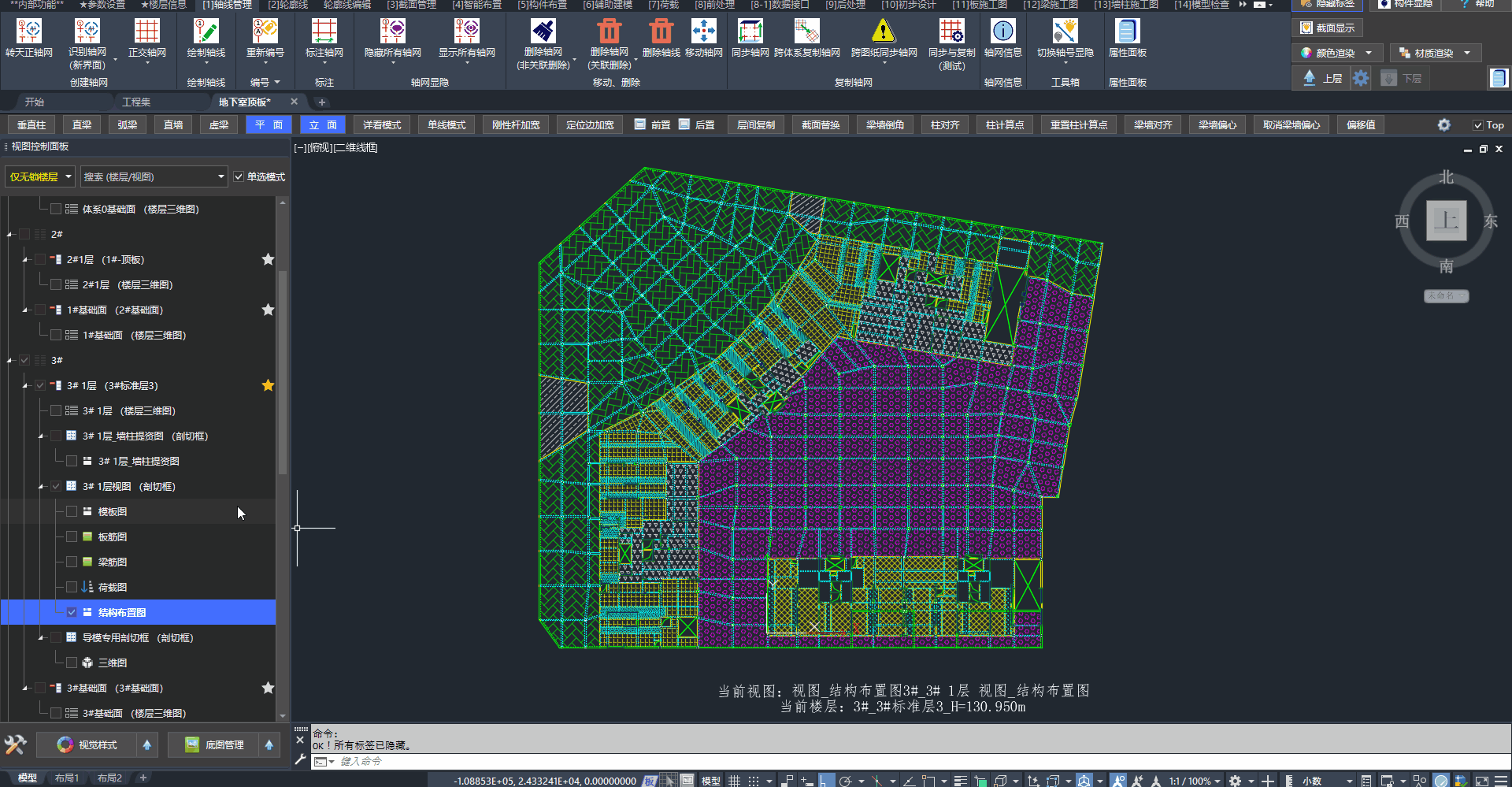

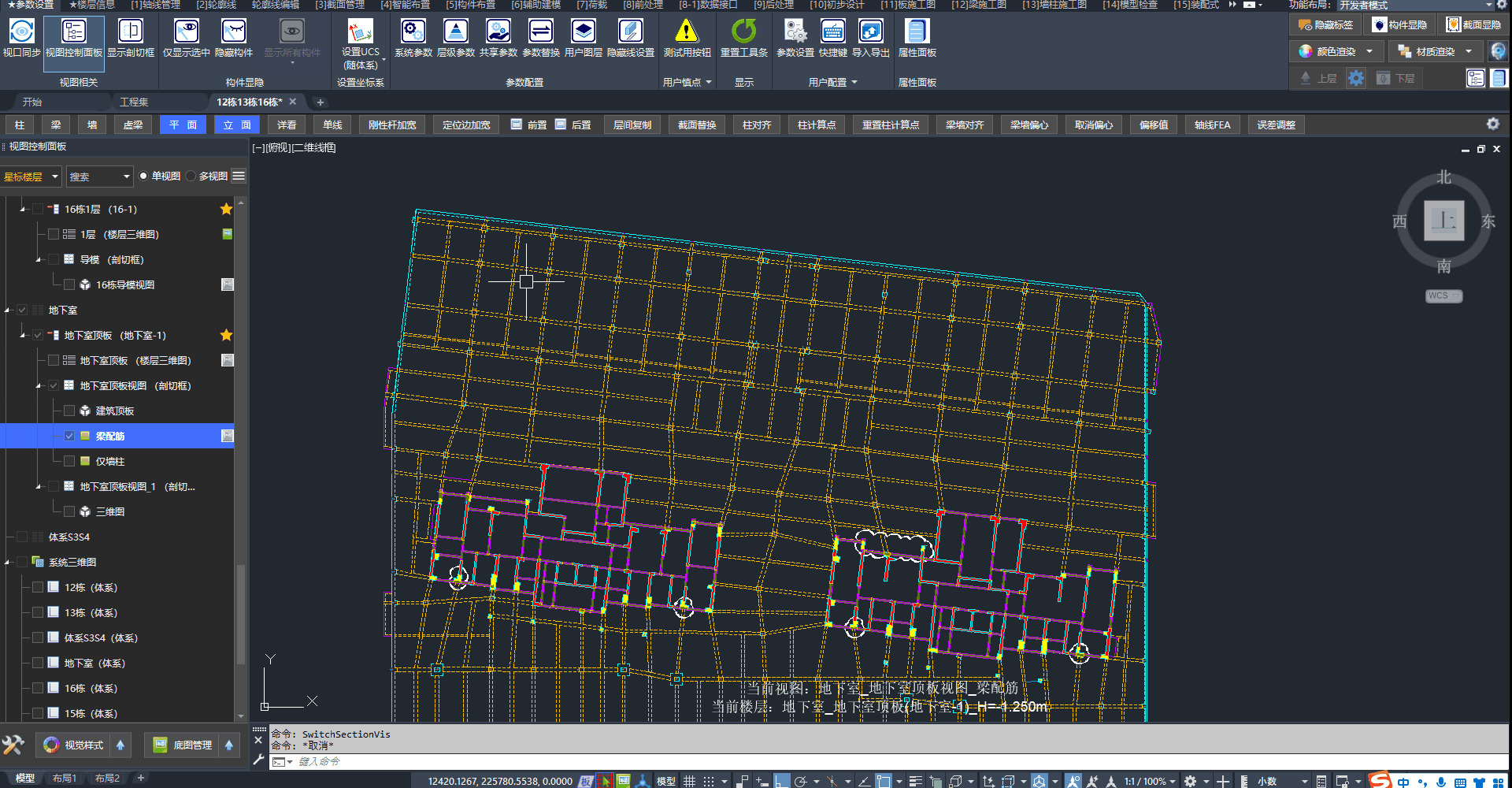

修改矩形剖切框平面范围的操作步骤

同时支持拖动剖切框夹点修改平面范围。

关联文档：

显示剖切框

显示剖切框后，可直接拖动剖切框夹点修改范围。

关联 Q&A：

如何修改剖切框的范围

🟡修改剖切框高度范围¶

🖍️ 操作步骤：

右键：在剖切框处右键弹出功能列表
选择：「视图参数」
修改：顶偏移值、底偏移值（参数说明见剖切框的参数）
确定：确定后完成修改

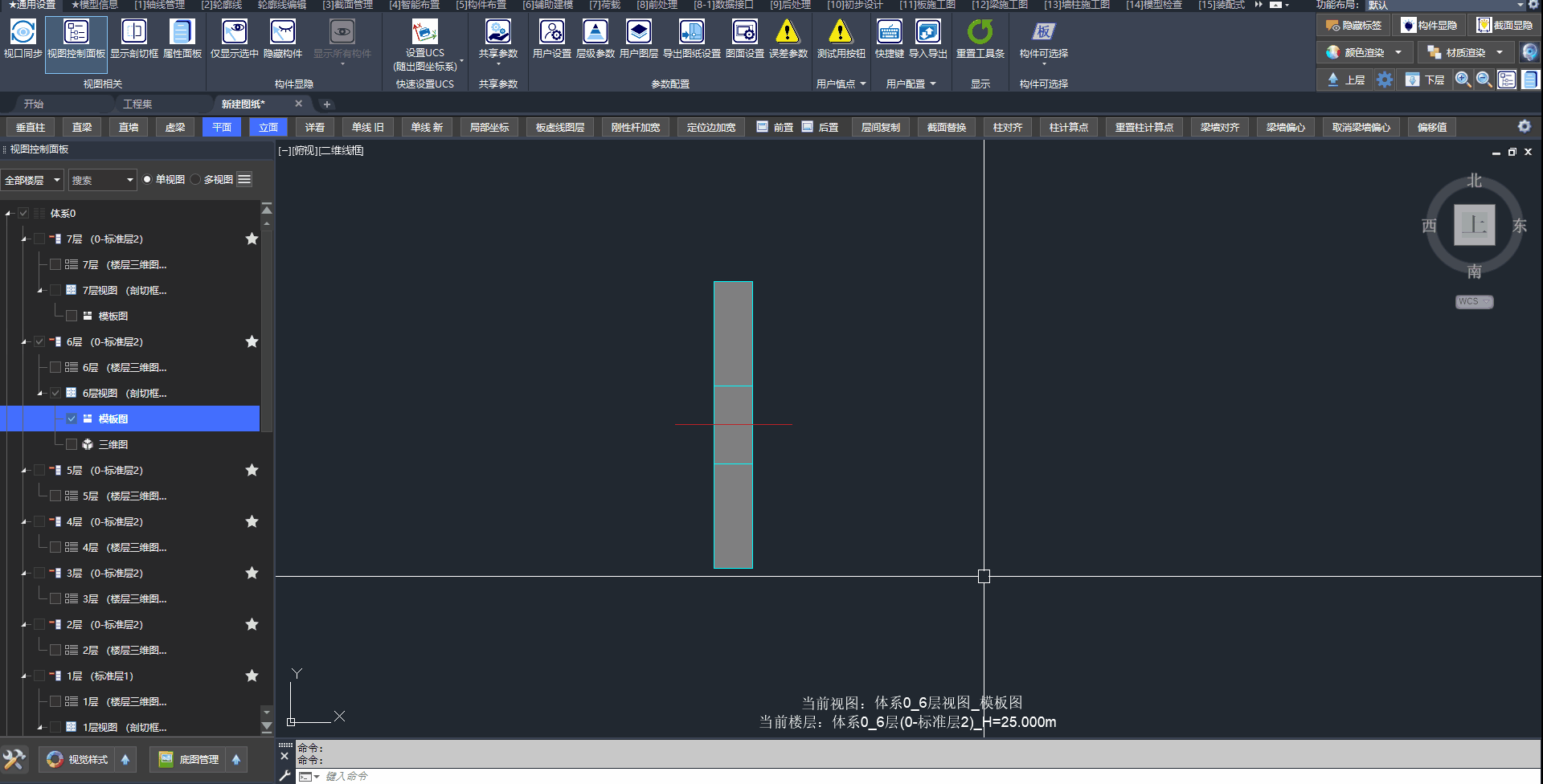

修改剖切框高度范围以保证连梁（洞口）的正确显示。

🔴删除剖切框¶

🖍️ 操作步骤：

右键：在剖切框处右键弹出功能列表
选择：「删除视图」
确定：确定后完成删除

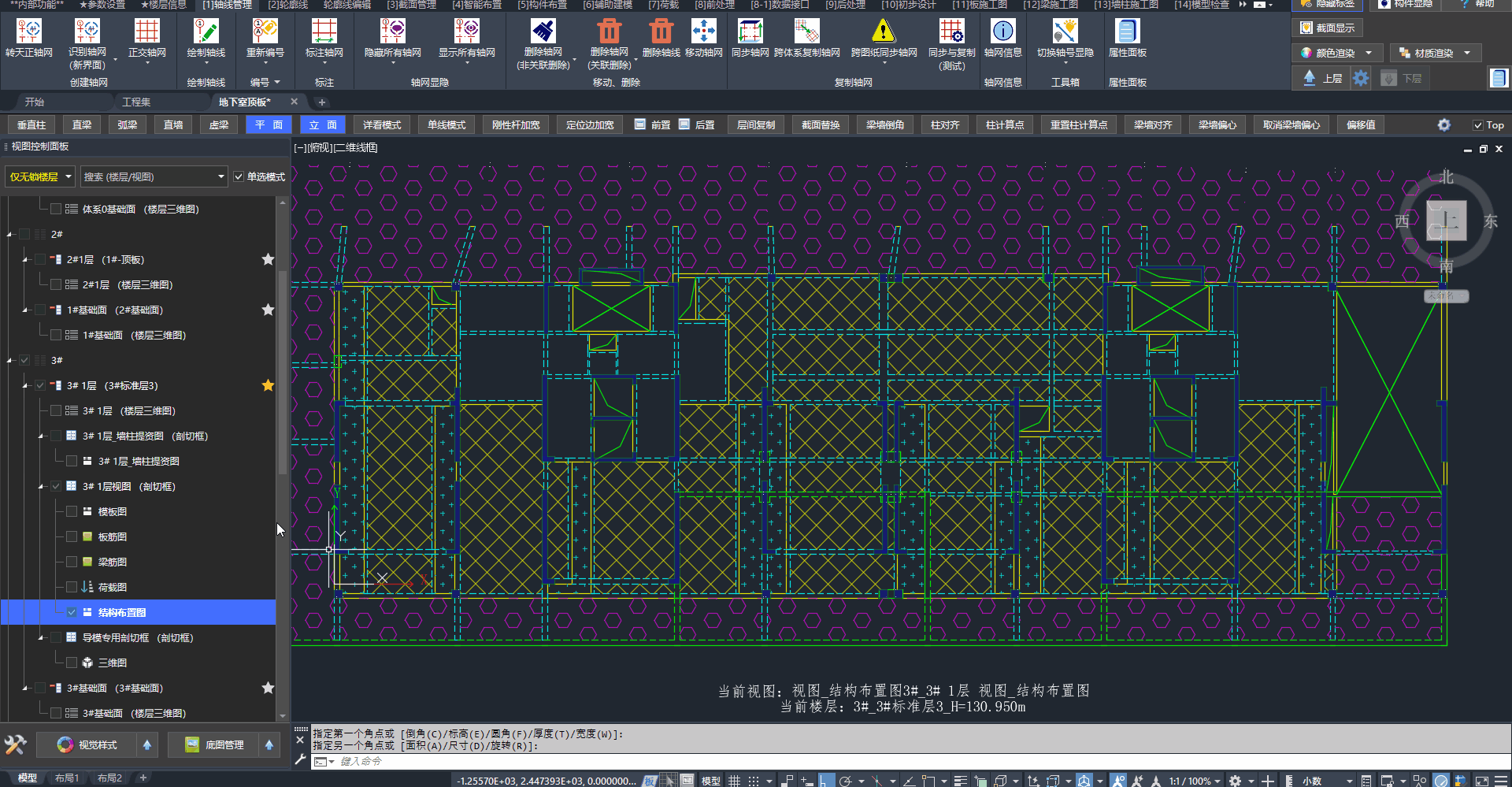

删除剖切框的操作步骤

3.3、视图操作¶

🟢添加视图¶

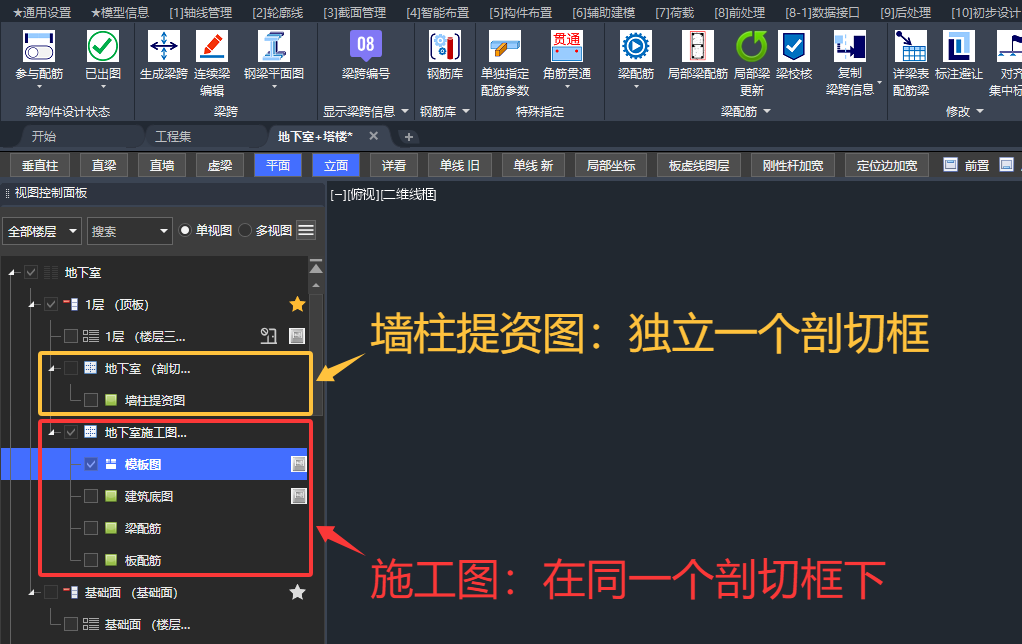

若多张施工图（板配筋图、梁配筋图）的平面范围与高度范围相同，可在同一剖切框下通过「添加视图」分别创建。

在同一个剖切框下添加"板配筋图"、"梁配筋图"……

🖍️ 操作步骤：

右键：在剖切框处右键弹出功能列表
选择：「添加视图」
设置：视图类型等相关选项（类型定义见视图类型的分类）
确定：确定后完成添加

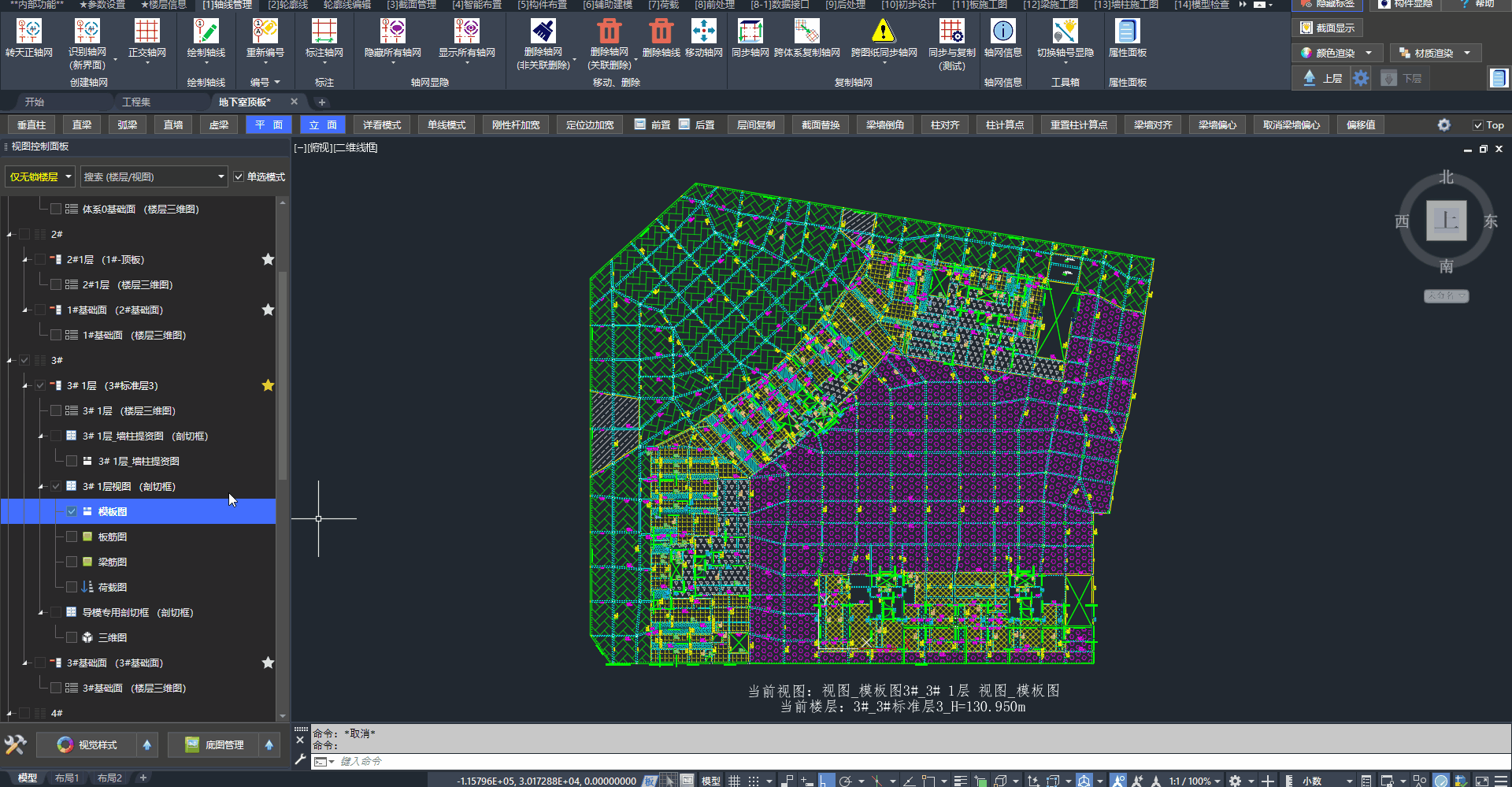

在已有剖切框中添加视图的操作步骤

📢 特别说明：

无需为每张施工图单独建剖切框，数量过多的剖切框可能导致频繁出现进度条，降低运行效率。

🟡修改视图比例¶

默认的视图比例为 1:100。用户可通过以下方式修改：

修改单个视图比例和批量修改的操作步骤

🔴删除视图¶

用户可删除单个视图，或通过功能批量删除：

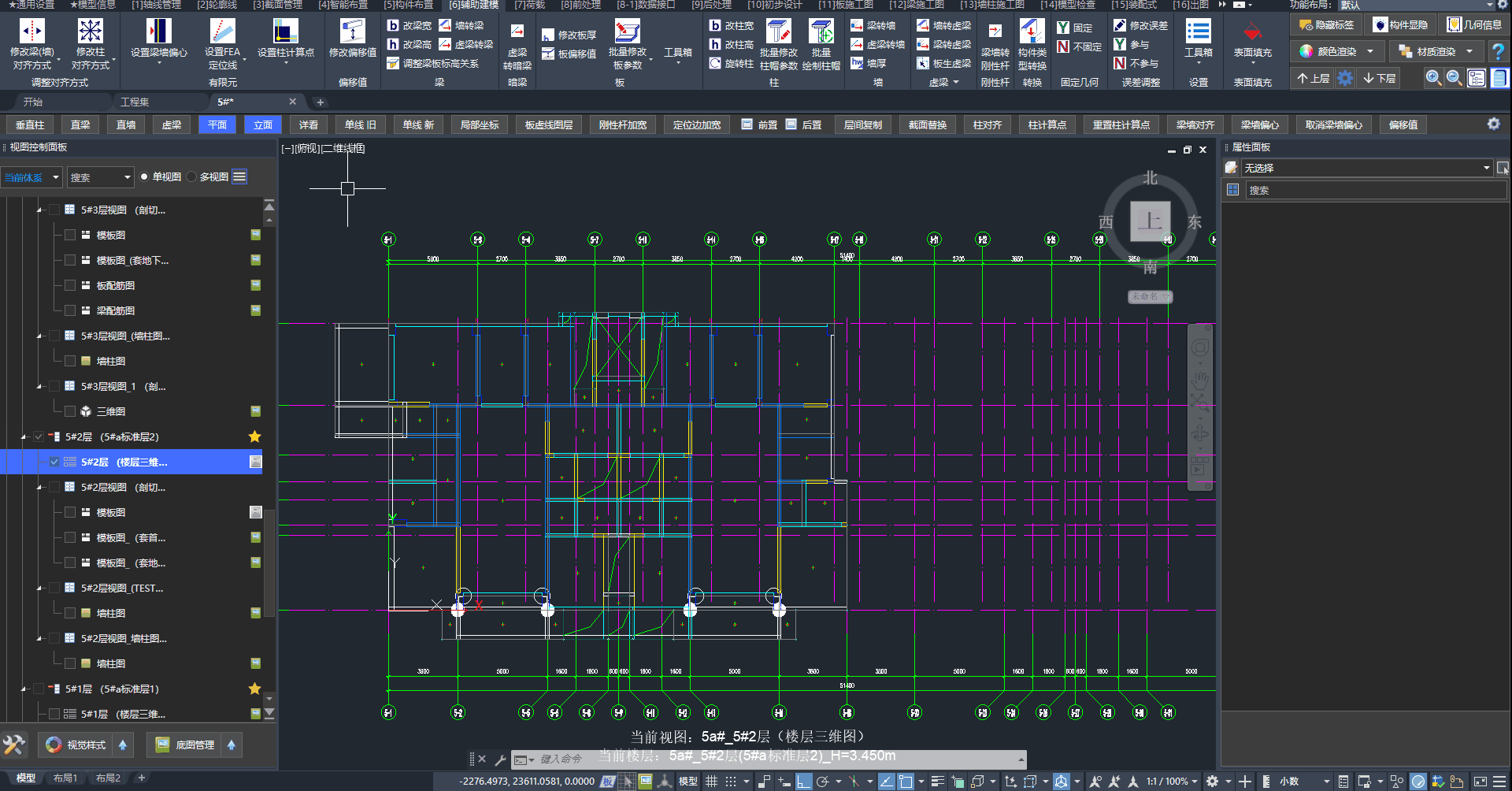

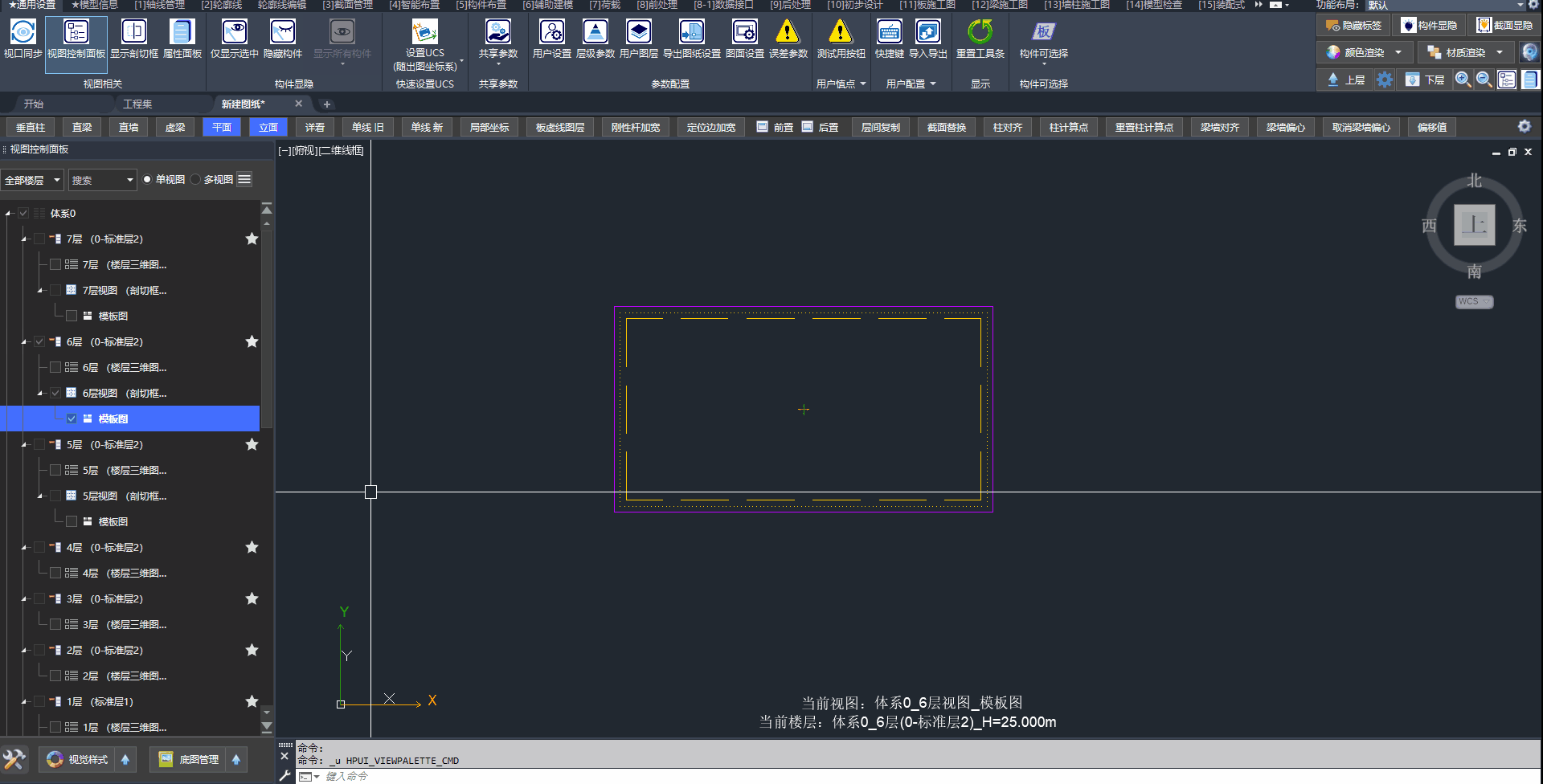

删除视图的多种方式

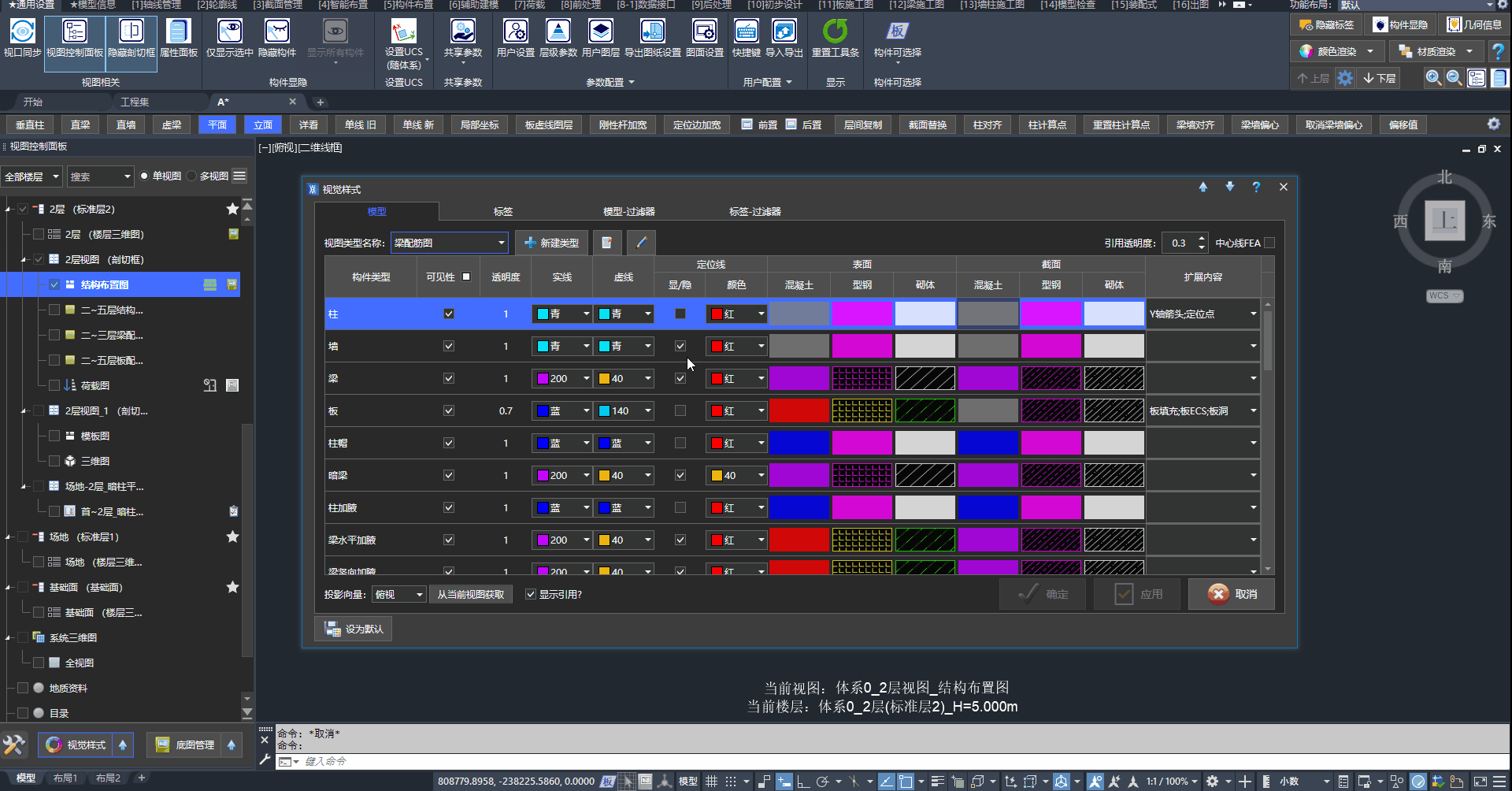

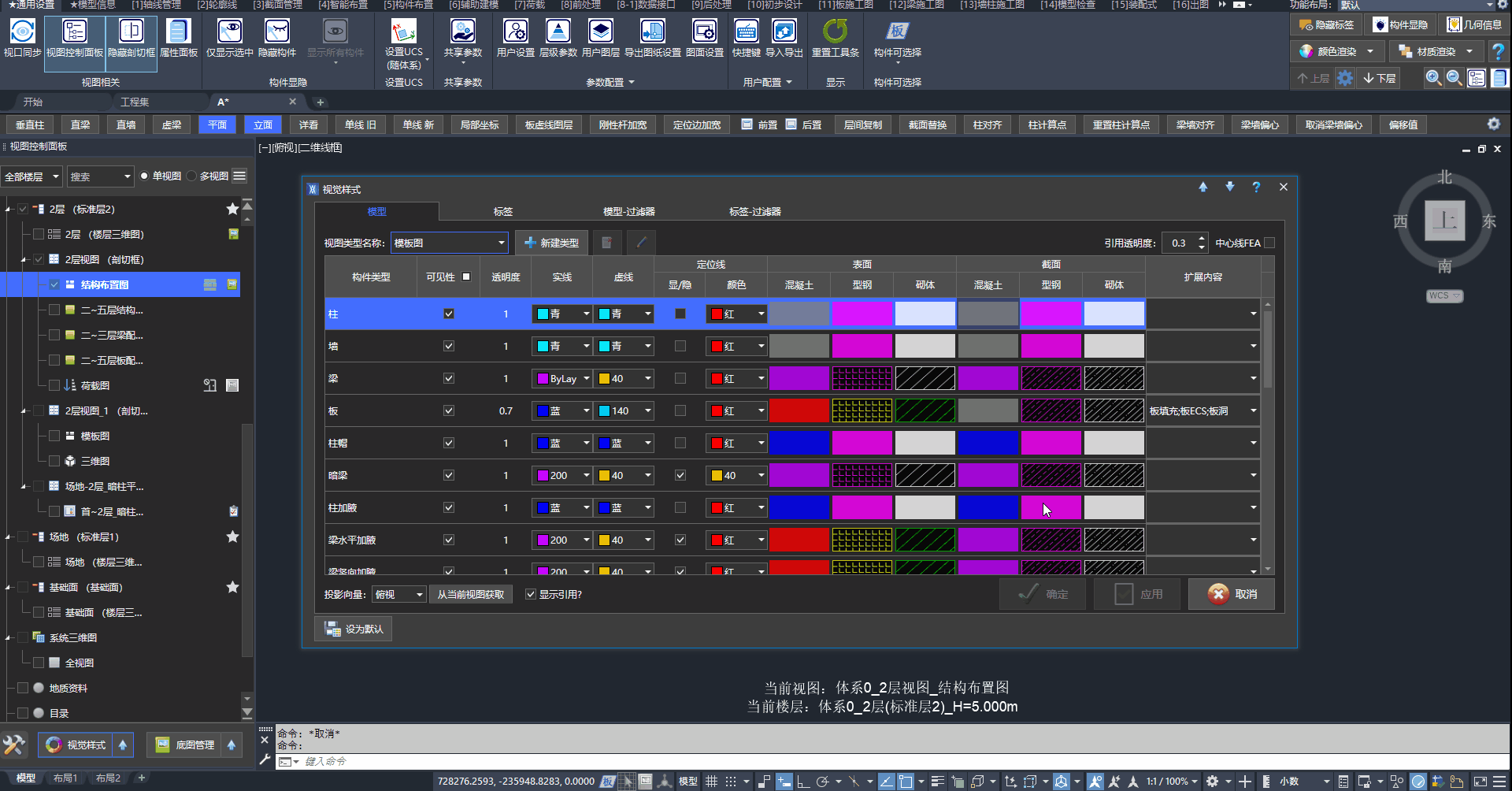

四、视觉样式¶

「视觉样式」按钮位于「视图控制面板」的底部位置。

对模型中的显示内容、可视化（颜色）进行设置，即视图类型与显示规则的配置。

4.1、操作界面与说明¶

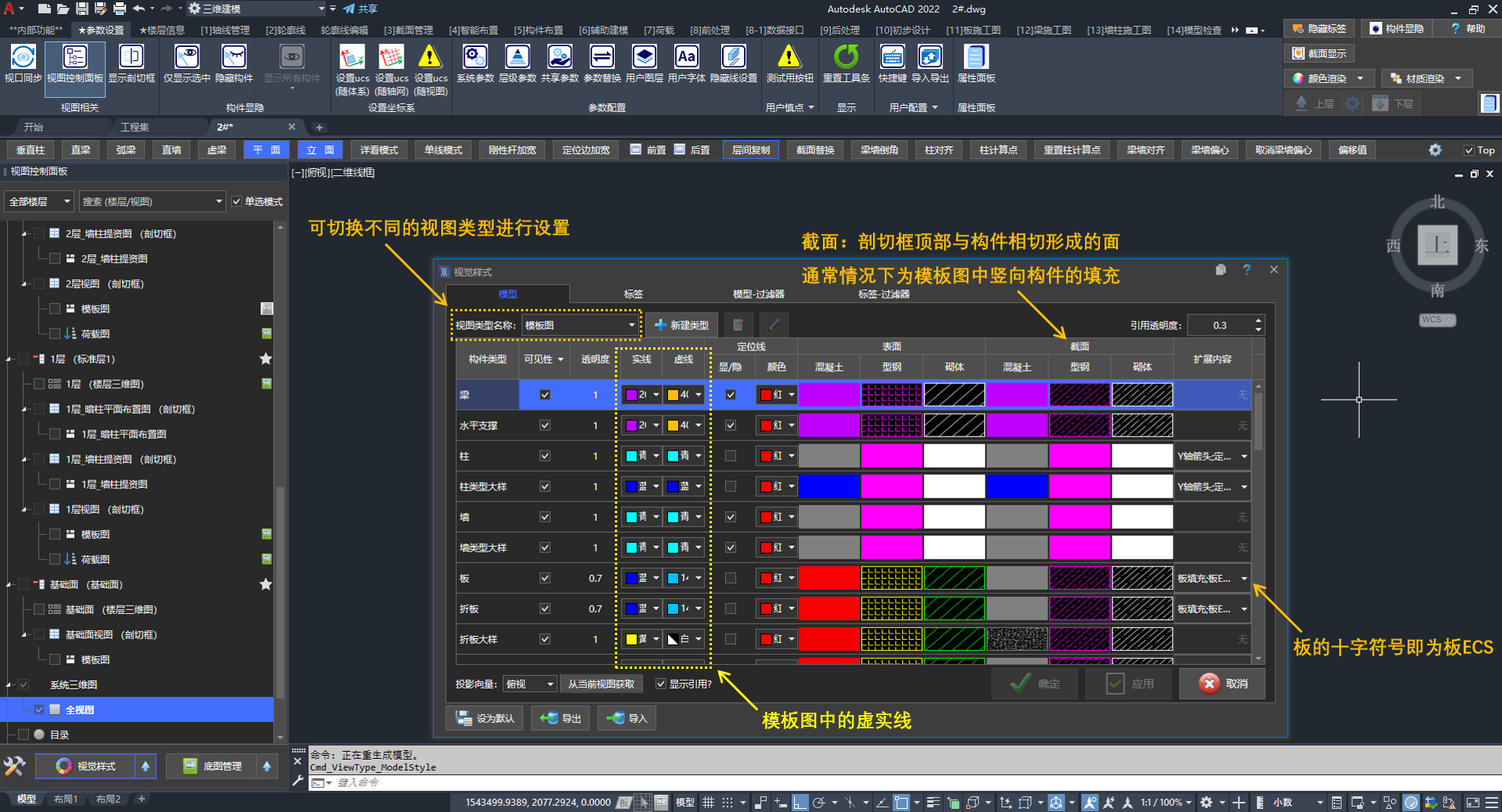

视觉样式的操作界面与简要说明

视图类型的分类与定义见二、视图概念。

模板图的主要参数¶

以下以“模板图”为例，说明界面中的主要参数：

参数	说明
构件类型	当前行所配置的构件种类
可见性	勾选后，该构件在“模板图”中显示
透明度	构件显示透明度，如板可设为 0.7，其余构件多为 1
实线	设置实线的颜色
虚线	设置虚线的颜色
定位线 · 显/隐	是否显示定位线、定位点
定位线 · 颜色	设置定位线的颜色
表面 · 混凝土	构件外表面—混凝土材质的填充颜色与样式
表面 · 型钢	构件外表面—型钢材质的填充颜色与样式
表面 · 砌体	构件外表面—砌体材质的填充颜色与样式
截面 · 混凝土	剖切框切到构件时—混凝土的“截面填充”颜色与样式
截面 · 型钢	剖切框切到构件时—型钢的“截面填充”颜色与样式
截面 · 砌体	剖切框切到构件时—砌体的“截面填充”颜色与样式
扩展内容	附加显示项，板为「板填充；板 ECS；板洞」，其余构件通常留空
