荷载管理¶

介绍荷载的相关功能。

大纲¶

一、概述
二、通用设置
三、功能分区布置楼板荷载
四、建筑隔墙布置隔墙荷载
五、值荷载布置
六、荷载查看与维护

一、概述¶

除了传统的值荷载外，小迅还提供参数化荷载功能，可基于功能分区与隔墙自动布置构件荷载。

功能分类¶

模块	主要内容	查阅
通用设置	荷载管理器、荷载分组、楼面恒活	二、通用设置
功能分区 → 板荷载	定义、识别、转荷载、管理	三、功能分区布置楼板荷载
建筑隔墙 → 隔墙荷载	识别/绘制、转荷载、计算书	四、建筑隔墙布置隔墙荷载

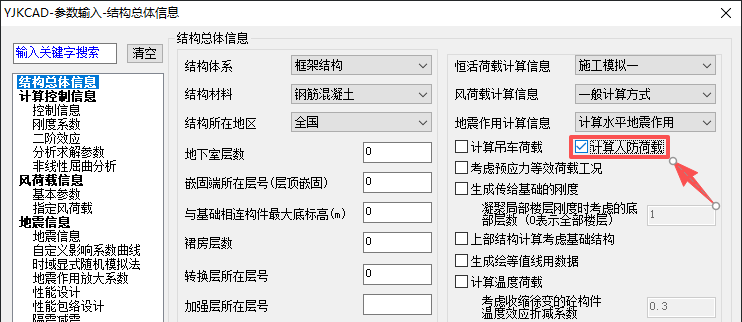

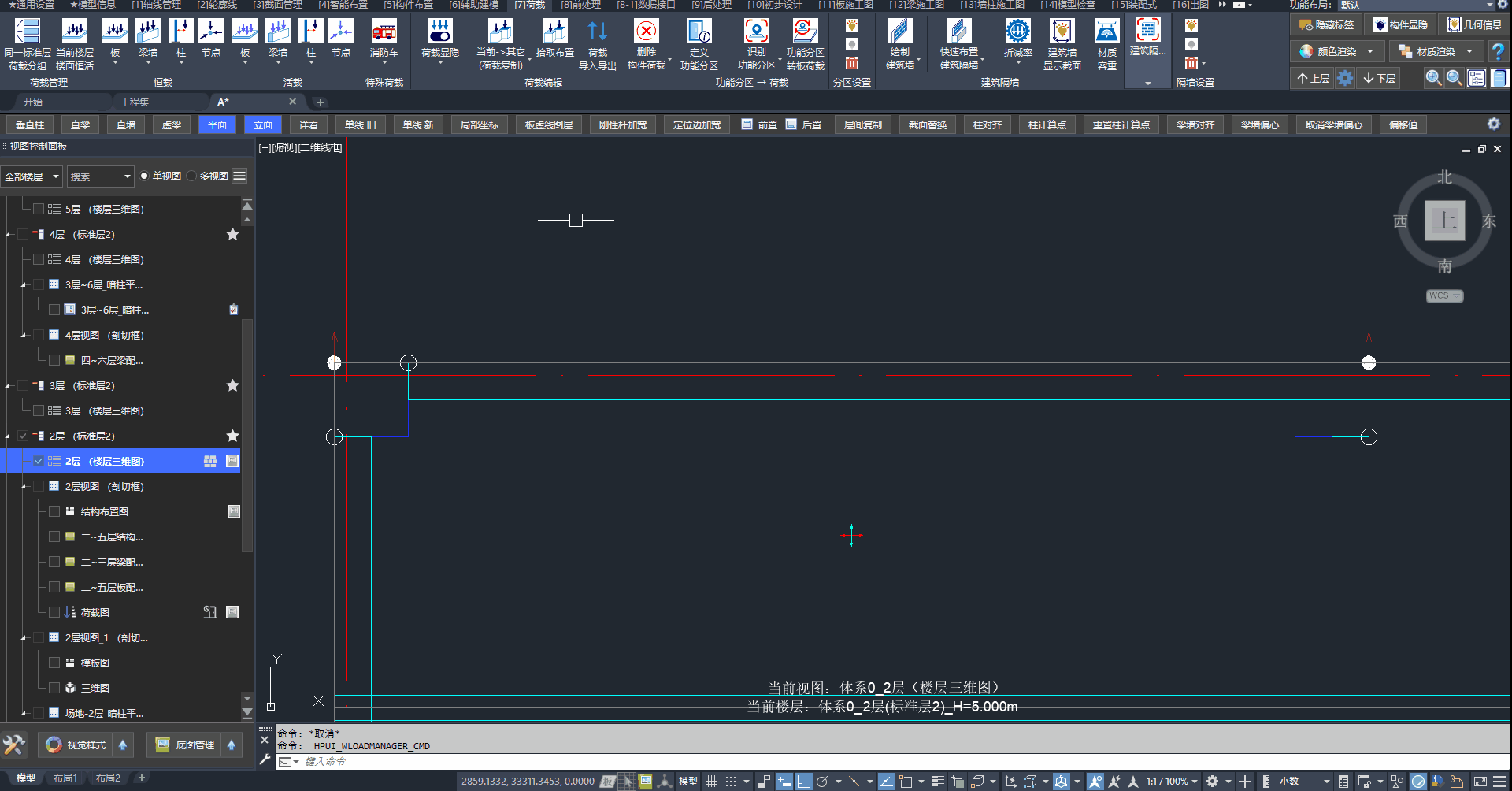

值荷载	人防荷载、节点荷载等	五、值荷载布置

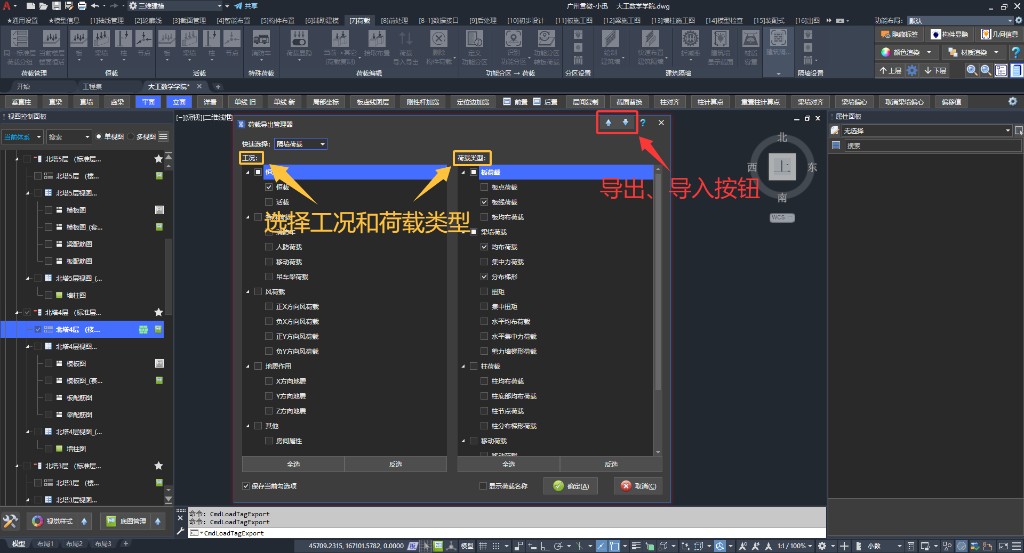

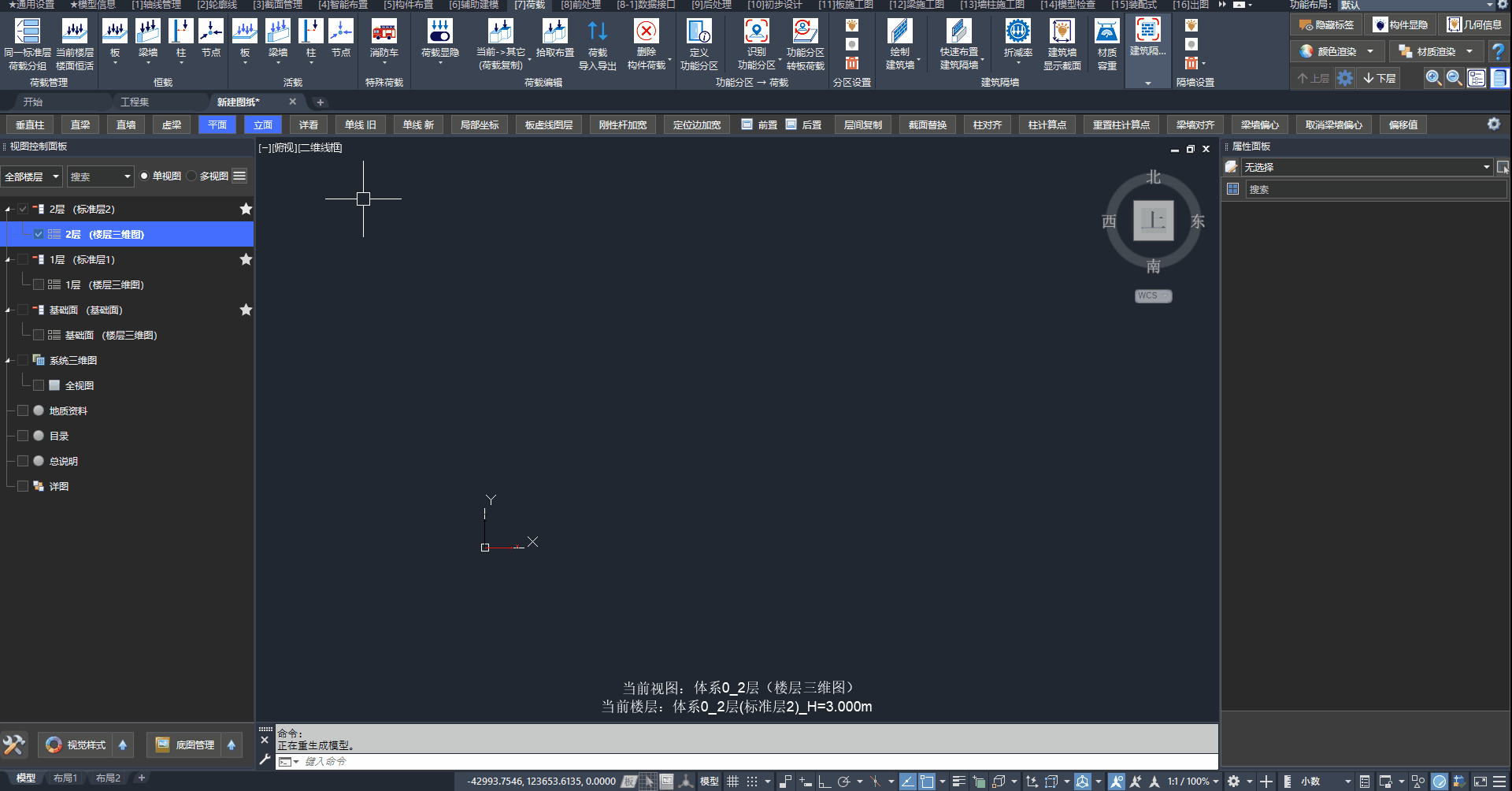

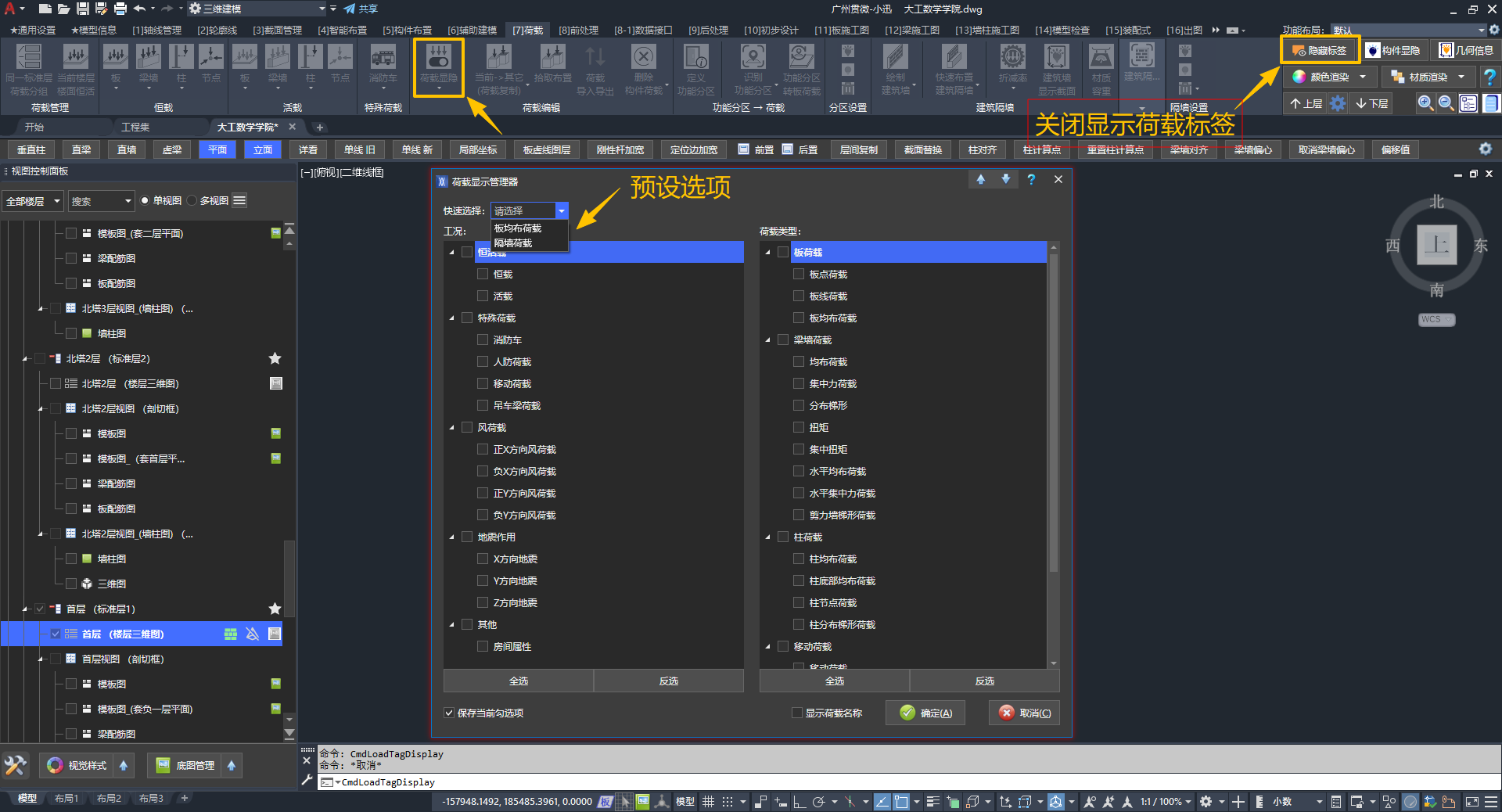

查看与维护	显隐、删除、导入导出	六、荷载查看与维护

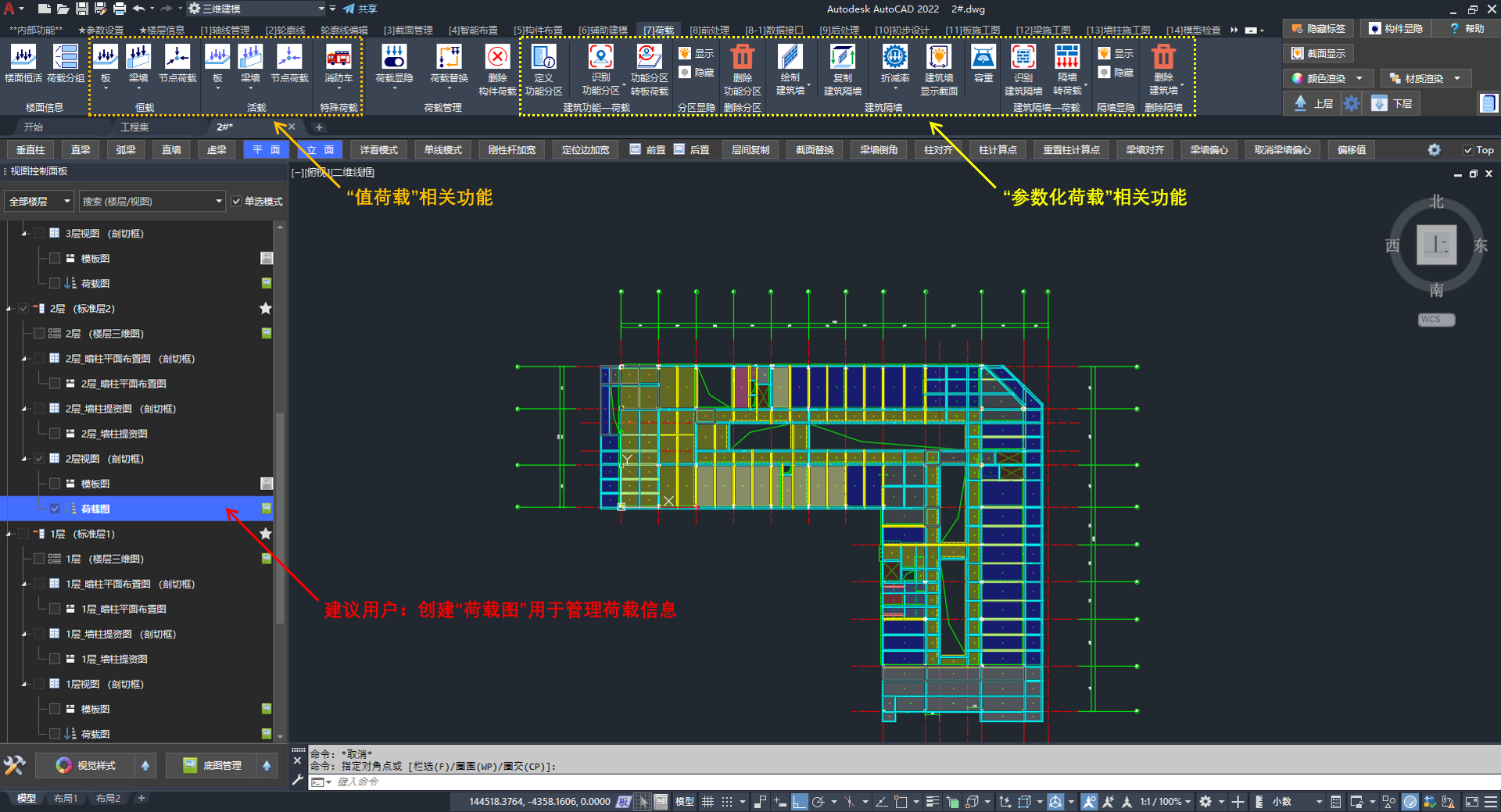

荷载功能选项卡的按钮布局

名词解释¶

📍 荷载分组¶

同一标准层支持不同的荷载布置。

通过“荷载分组”维护标准层的分组信息，由数字代表不同的组别。

导模时会自动拆分标准层。

📍 值荷载¶

传统的、与计算软件相同的荷载布置方式。

📍 参数化荷载¶

利用功能分区和隔墙信息自动布置构件荷载的方式。

📍 功能分区¶

由底图识别生成（或用户绘制的）带有荷载信息的面域。

功能分区的数据绑定在某个视图中，建议用户在荷载图中管理功能分区。

📍 建筑隔墙¶

建筑隔墙也是一种三维构件类型，包含截面、材质信息，同时还能布置墙洞。

小迅通过计算隔墙的真实体积和容重，实现自动布置隔墙荷载。

二、通用设置¶

布置荷载前，建议先完成荷载管理器、荷载分组与楼面恒活的设置。

2.1、荷载管理器¶

布置值荷载时，通过荷载管理器选择工况与类型、维护荷载条目，并指定覆盖或追加到构件上。

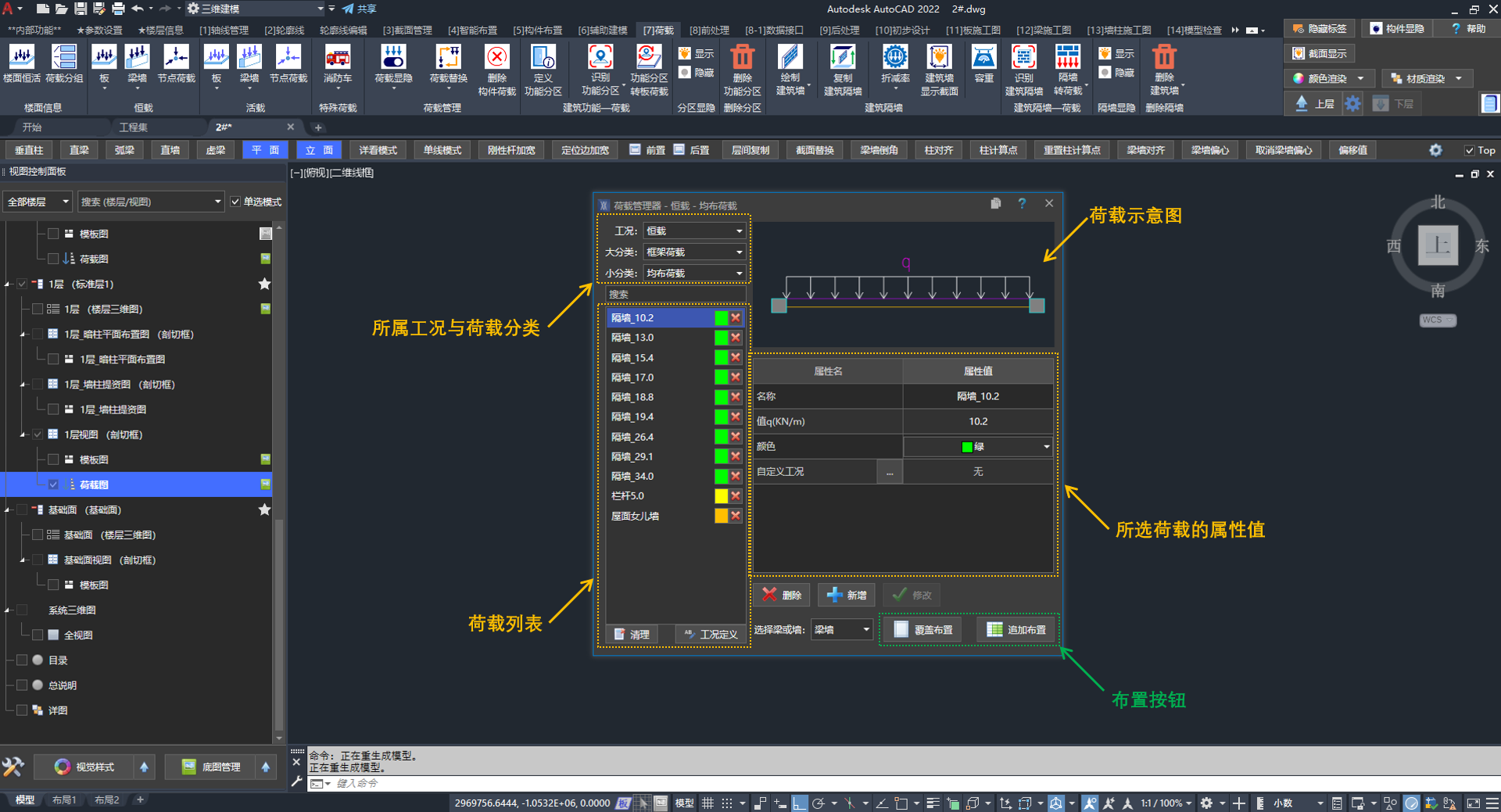

荷载管理器的功能界面

工况与荷载分类¶

通过顶部下拉列表筛选当前要布置的荷载类型：

选项	说明
工况	如恒载、活载等
大分类	节点荷载、框架荷载、面荷载、柱荷载
小分类	板均布荷载、板线荷载、板点荷载；右侧示意图随所选类型更新

荷载列表¶

左侧列表显示当前分类下的荷载条目（如隔墙），每条目带有显示颜色与删除按钮。

列表下方提供：

「清理」：清理列表中的荷载条目
「工况定义」：定义或管理工况

所选荷载的属性值¶

选中列表中的条目后，右侧表格可查看并编辑其属性：

属性	说明
名称	荷载条目名称
荷载值	荷载数值（单位随荷载类型而定）
颜色	荷载在模型中的显示颜色
自定义工况	是否指定自定义工况

列表下方可「新增」「修改」「删除」荷载条目。

布置方式¶

选择目标构件类型后，点击布置按钮将荷载写入模型：

选项	说明
选择对象	下拉指定布置到梁、墙或梁墙等
「覆盖布置」功能按钮	用本次布置结果覆盖替换构件上原有的同类荷载数据
「追加布置」功能按钮	在原有荷载基础上继续添加，适用于同一块板、同一根梁需保留多条荷载的情况

📢 特别说明：

同一构件支持布置多条荷载，若需保留已有荷载并继续添加，请选择「追加布置」。

关联 Q&A：

一块板多条板面线荷载

2.2、荷载分组¶

归属于同一标准层的不同楼层存在不同的荷载布置方案时，可通过荷载分组区分。

在导入计算模型时，会自动拆分标准层。

设置荷载分组¶

将同一标准层内的楼层划分到不同的荷载组别：

组别由数字表示
相同数字的楼层具有同一套荷载布置

🖍️ 操作步骤：

在「荷载」选项卡 /「荷载管理」面板中点击「同一标准层荷载分组」按钮
在「荷载分组」对话框中，修改目标楼层对应的“荷载分组”编号
编辑：支持 SHIFT 选中多行批量设置，修改数字并按回车键完成输入
确定：点击界面中的「确定」按钮
设置荷载分组后，可在该层布置不同于其他组别的荷载

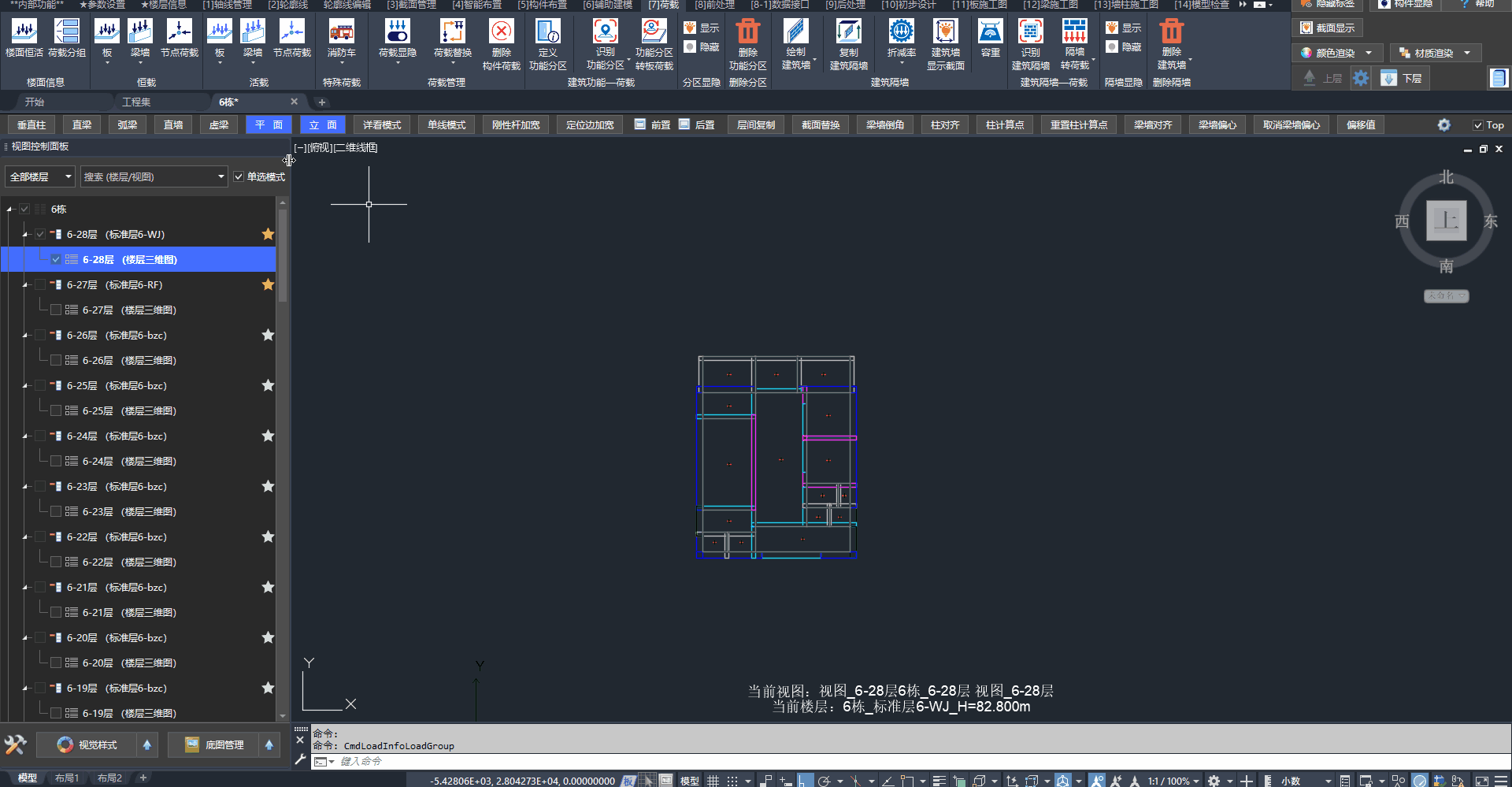

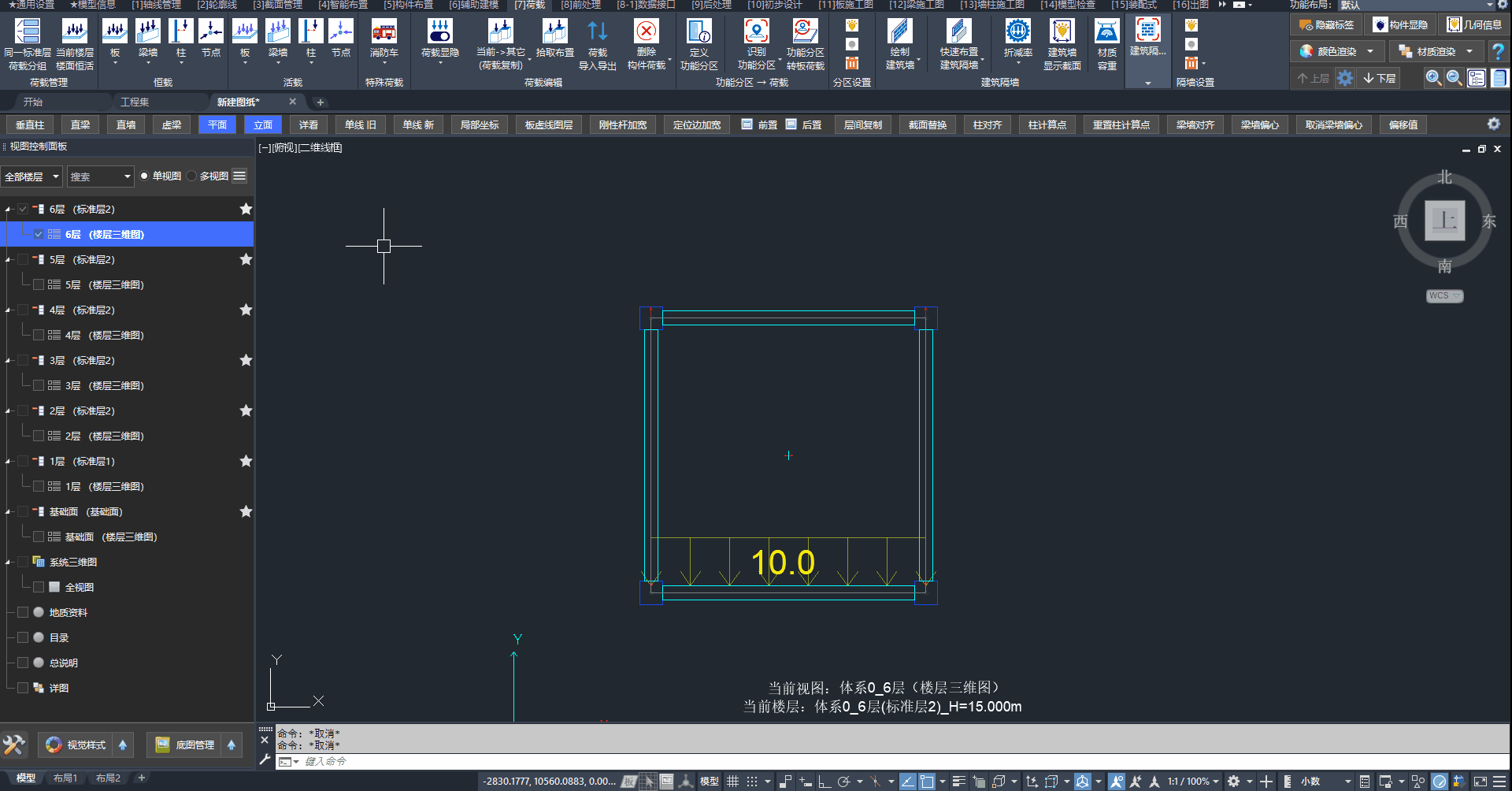

将同属于“标准层2”的5~6层设置为不同的荷载分组，并布置不同的荷载

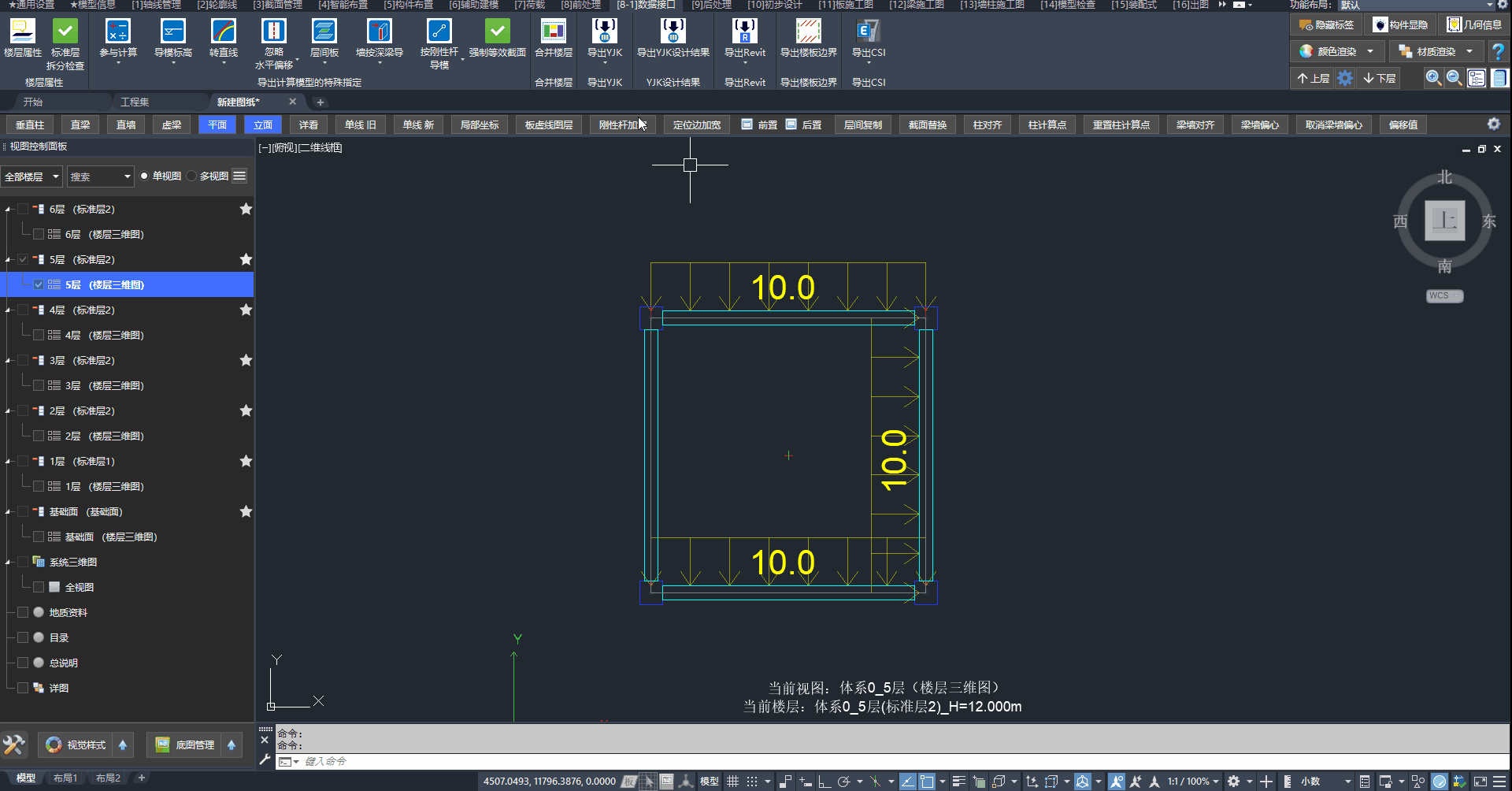

不同的荷载分组在导入计算软件时自动拆分标准层

📢 特别说明：

若将原本属于不同分组的多个楼层改为（新的）同一分组，需按提示指定“基准楼层”，以其荷载作为同步基准。

重置荷载分组¶

将荷载分组恢复为默认状态（将分组编号全部改为 0）。

🖍️ 操作步骤：

在「荷载」选项卡 /「荷载管理」面板中点击「同一标准层荷载分组」按钮
在「荷载分组」对话框中，将各楼层的“荷载分组”编号改回 0
若弹出「荷载提示」，按提示指定“基准楼层”后确定，各楼层荷载将按分组 0 的基准数据进行同步
确定：点击界面中的「确定」按钮

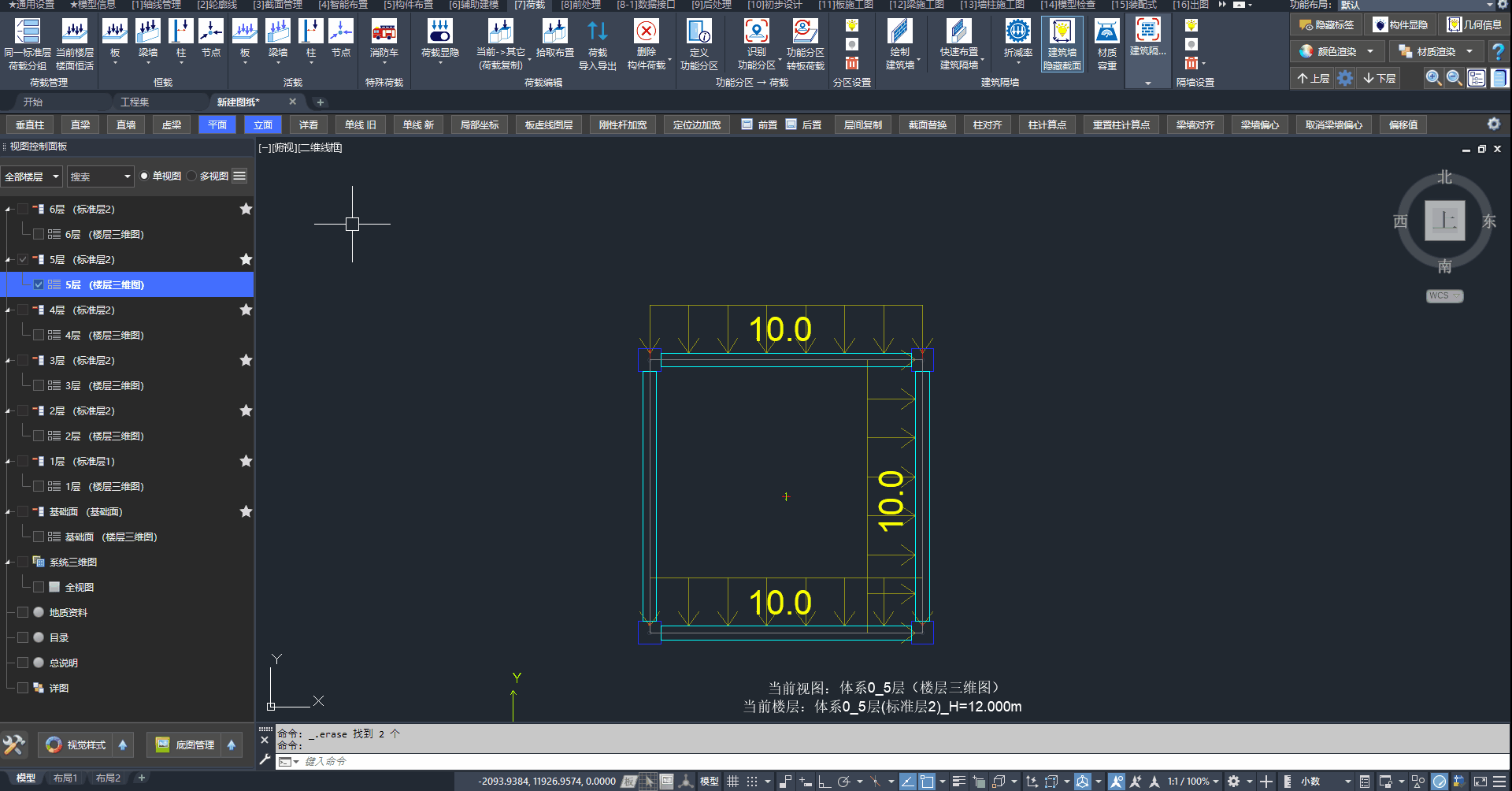

重置荷载分组的操作步骤

📢 特别说明：

通过设置与重置，可灵活指定各楼层以哪一分组的荷载作为同步基准。

2.3、当前楼层楼面恒活¶

设置当前楼层的楼面恒载与活载。

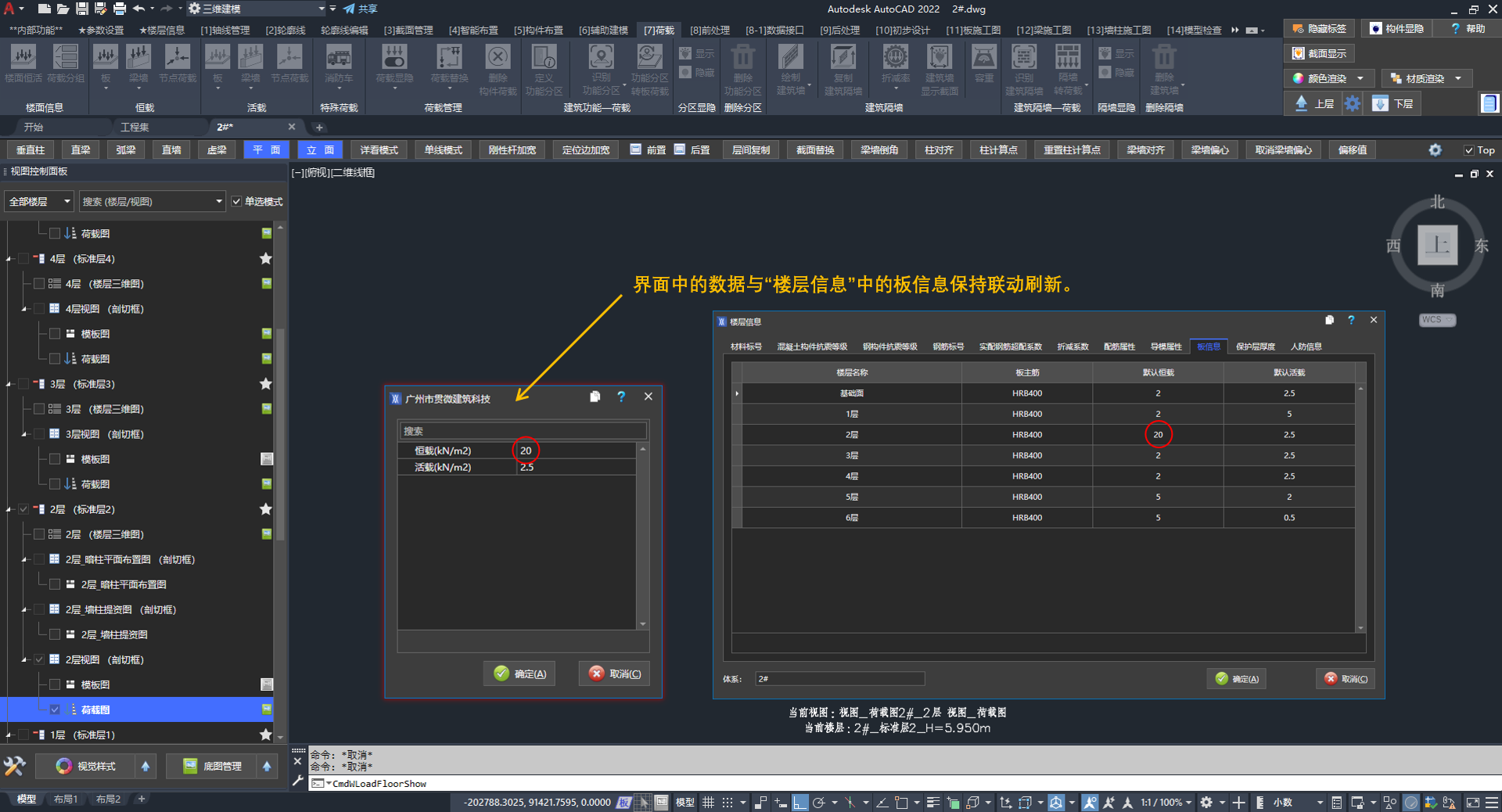

「当前楼层楼面恒活」的界面，修改后与「楼层信息」界面中「板信息」选项卡数据联动

三、功能分区布置楼板荷载¶

建议在荷载图中完成功能分区相关操作。布置前请先完成荷载分组（按需）与楼面恒活设置。

3.1、流程概览¶

从识别底图功能分区到自动布置楼板恒活荷载的流程：

第 1 步：「定义功能分区」信息：功能分区的恒载、活载以及识别关键字。

第 2 步：自动「识别功能分区」，再通过手动修改完善信息。

第 3 步：点击「功能分区转板荷载」功能按钮，一键完成楼板荷载的布置。

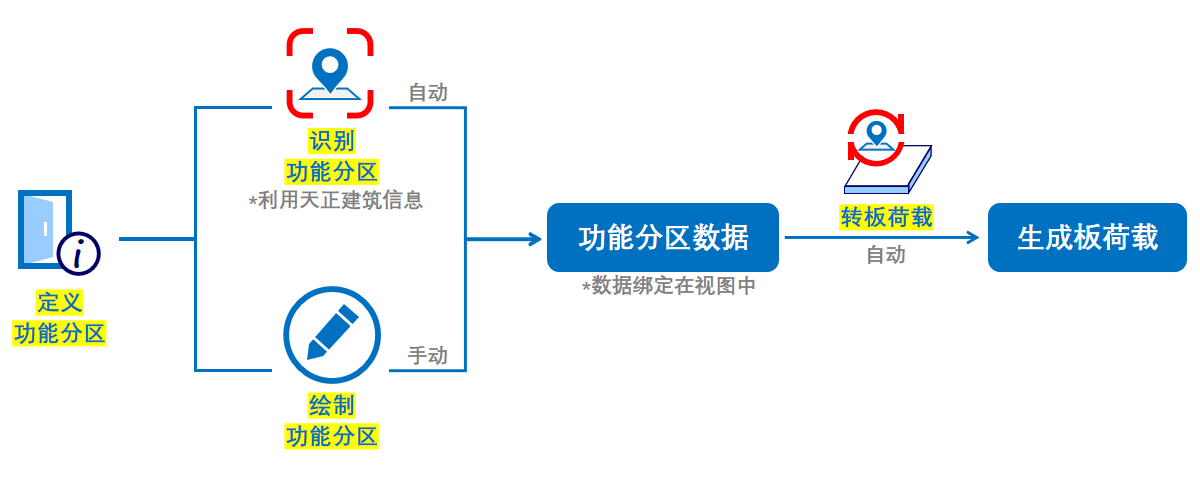

从识别功能分区到自动生成板荷载的操作步骤

3.2、定义功能分区¶

在「功能分区」界面中维护各房间类型的荷载与识别规则，供后续「识别功能分区」与「功能分区转板荷载」使用。

功能界面¶

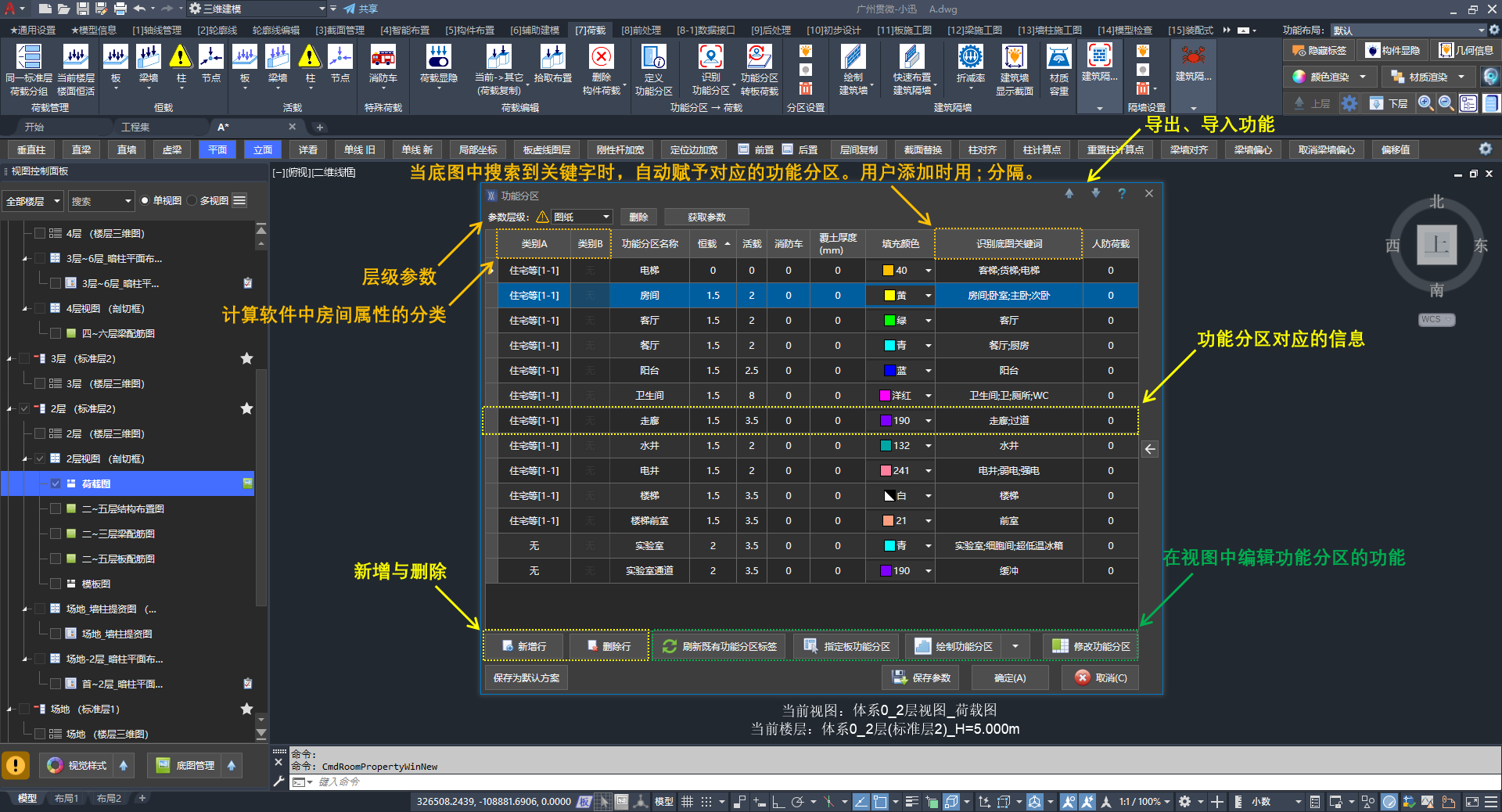

定义功能分区的功能界面

界面顶部可选择「参数层级」（如图纸）；右上角可导入、导出功能分区配置。表格列说明如下：

列/选项	说明
类别A / 类别B	与计算软件中「房间属性」的类别对应
功能分区名称	功能分区名称，如电梯、厨房、客厅、阳台等
恒载	该分区对应的恒载值
活载	该分区对应的活载值
消防车	消防车通道区域的荷载参数
覆土厚度 (mm)	覆土区域厚度，如屋面绿化、地下室顶板等
填充颜色	功能分区在视图中的显示颜色
识别底图关键词	识别建筑底图时匹配的文字，用分号 `;` 分隔，如 `客梯;货梯;电梯`
人防荷载	该分区对应的人防荷载

列表下方提供「新增行」与「删除行」的功能按钮：

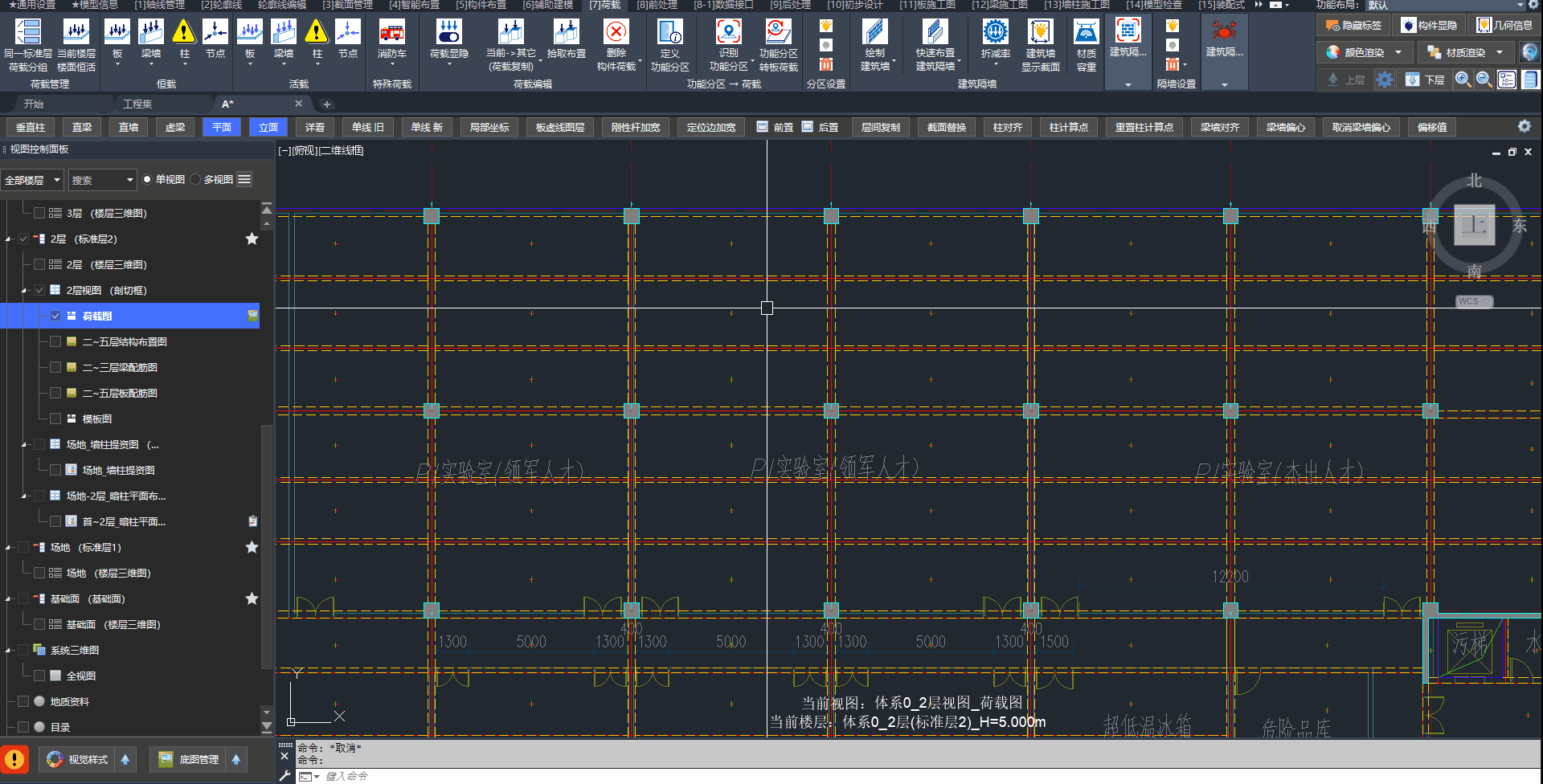

定义功能分区的操作步骤

提供在视图中编辑功能分区的操作：

「刷新现有功能分区标签」：见刷新功能分区
「指定板功能分区」：见指定板功能分区
「绘制功能分区」：见绘制功能分区
「修改功能分区」：见修改功能分区

3.3、识别功能分区¶

根据用户设置的信息，识别建筑底图，自动生成功能分区。

📢 特别说明：

功能分区数据绑定在某个视图中，建议在“荷载图”中识别生成功能分区。

功能界面¶

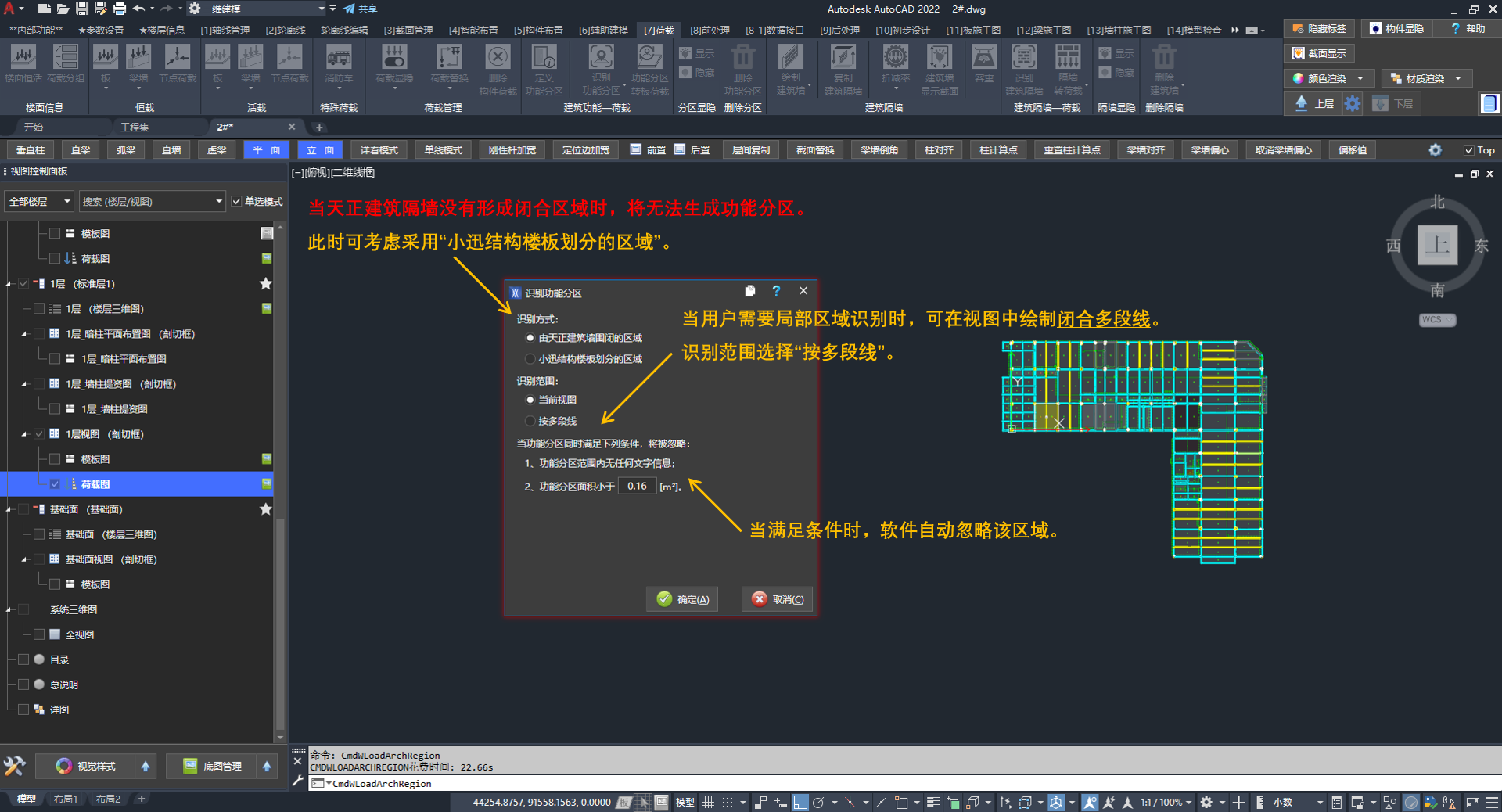

识别功能分区的功能界面

执行识别前，请先完成定义功能分区中的关键词设置。主要参数如下：

参数/选项	说明
识别方式 · 由天正建筑隔墙围成的区域	按建筑底图中天正隔墙围闭的范围生成功能分区
识别方式 · 小迅结构楼板划分的区域	按小迅结构楼板边界划分：底图隔墙未形成围闭区域时可选用
识别范围 · 当前视图	在当前视图可见范围内识别
识别范围 · 按多段线	仅在视图中绘制的闭合多段线范围内识别，适用于局部识别

同时满足「功能分区范围内无任何文字信息」且「面积小于 0.16 m²」的区域将被自动忽略。

识别异常可查阅识别功能分区的常见问题。

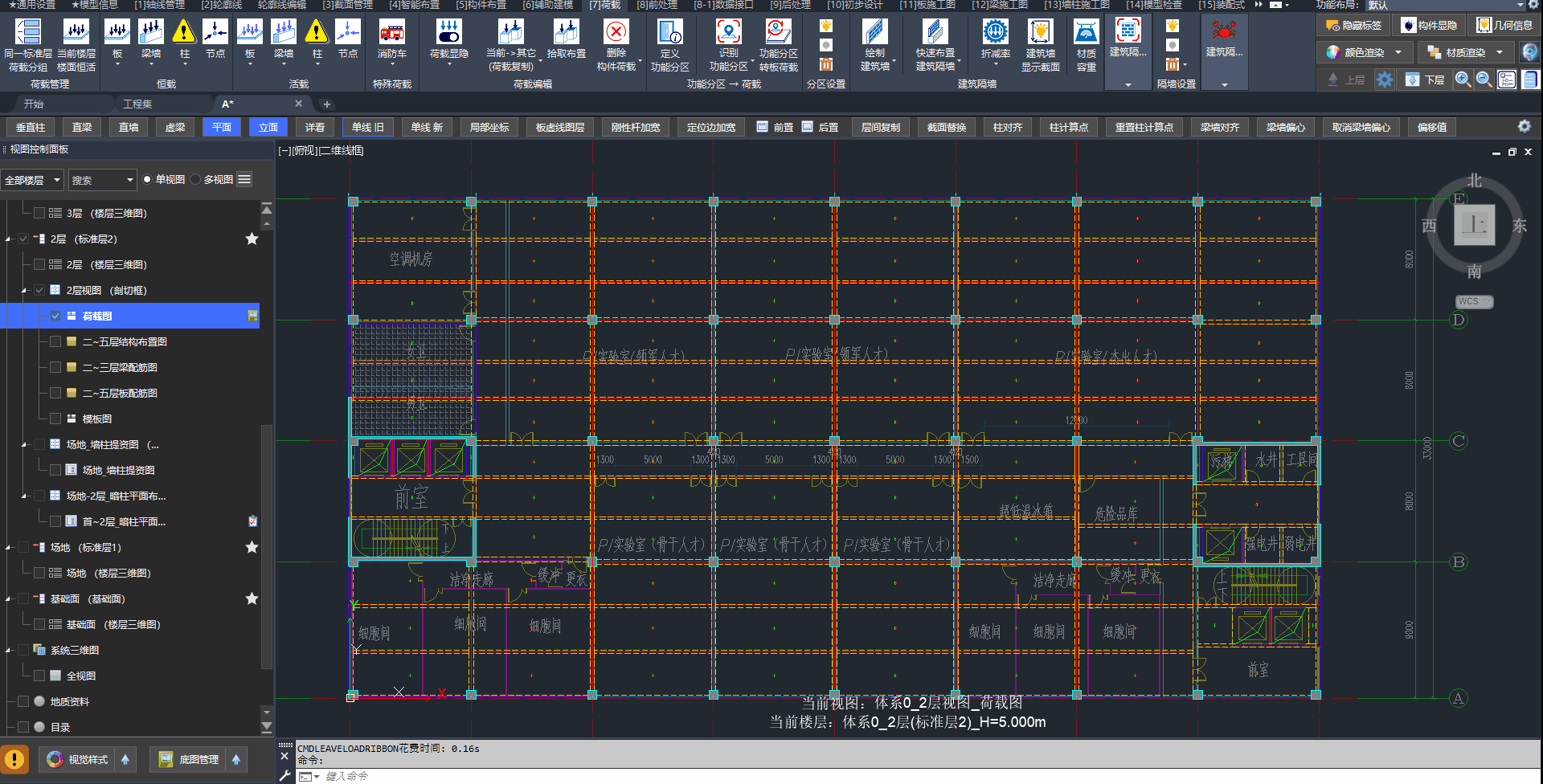

识别功能分区的操作步骤

3.4、功能分区转板荷载¶

在完成功能分区的编辑后，可一键将功能分区转为板的均布荷载。

功能界面¶

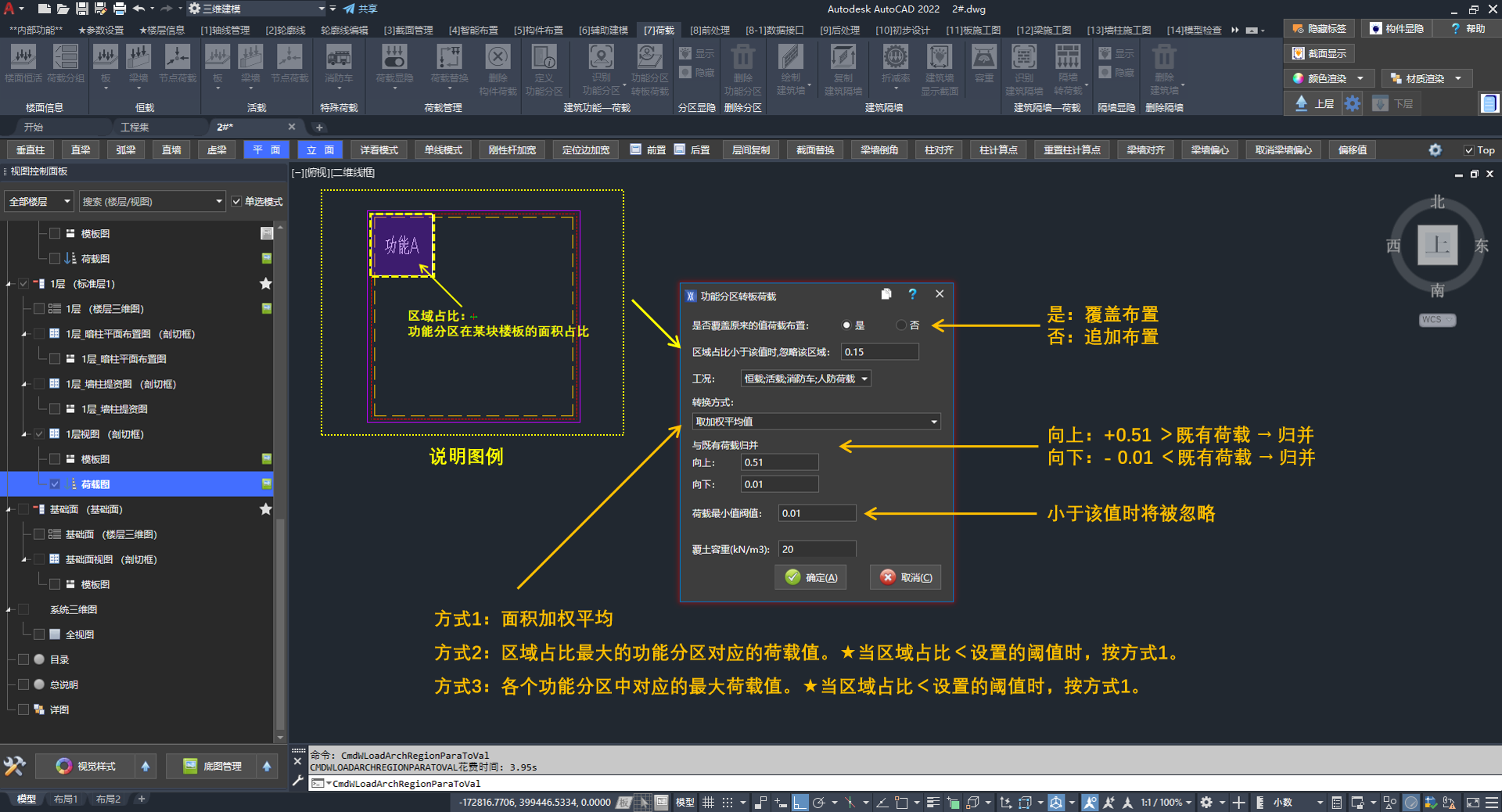

功能分区转荷载的功能界面

主要参数如下（左侧示意图中的「区域占比」= 功能分区面积 ÷ 所在楼板面积）：

参数/选项	说明
是否覆盖原来的值荷载布置	「是」覆盖布置；「否」追加布置
区域占比小于该值时，忽略该区域	功能分区占所在楼板面积比例低于阈值时不参与转换，初始值：0.15
工况	本次转换写入的荷载工况，如恒载、活载、消防车、人防荷载
转换方式	方式 1：面积加权平均；方式 2：占比最大分区的荷载；方式 3：各分区中的最大荷载值（占比低于阈值时回退为方式 1）
与既有荷载归并 · 向上 / 向下	与板上已有荷载差值在设定范围内时合并为一条
荷载最小阈值	小于该值的转换结果将被忽略
覆土容重 (kN/m³)	计算覆土相关恒载时使用

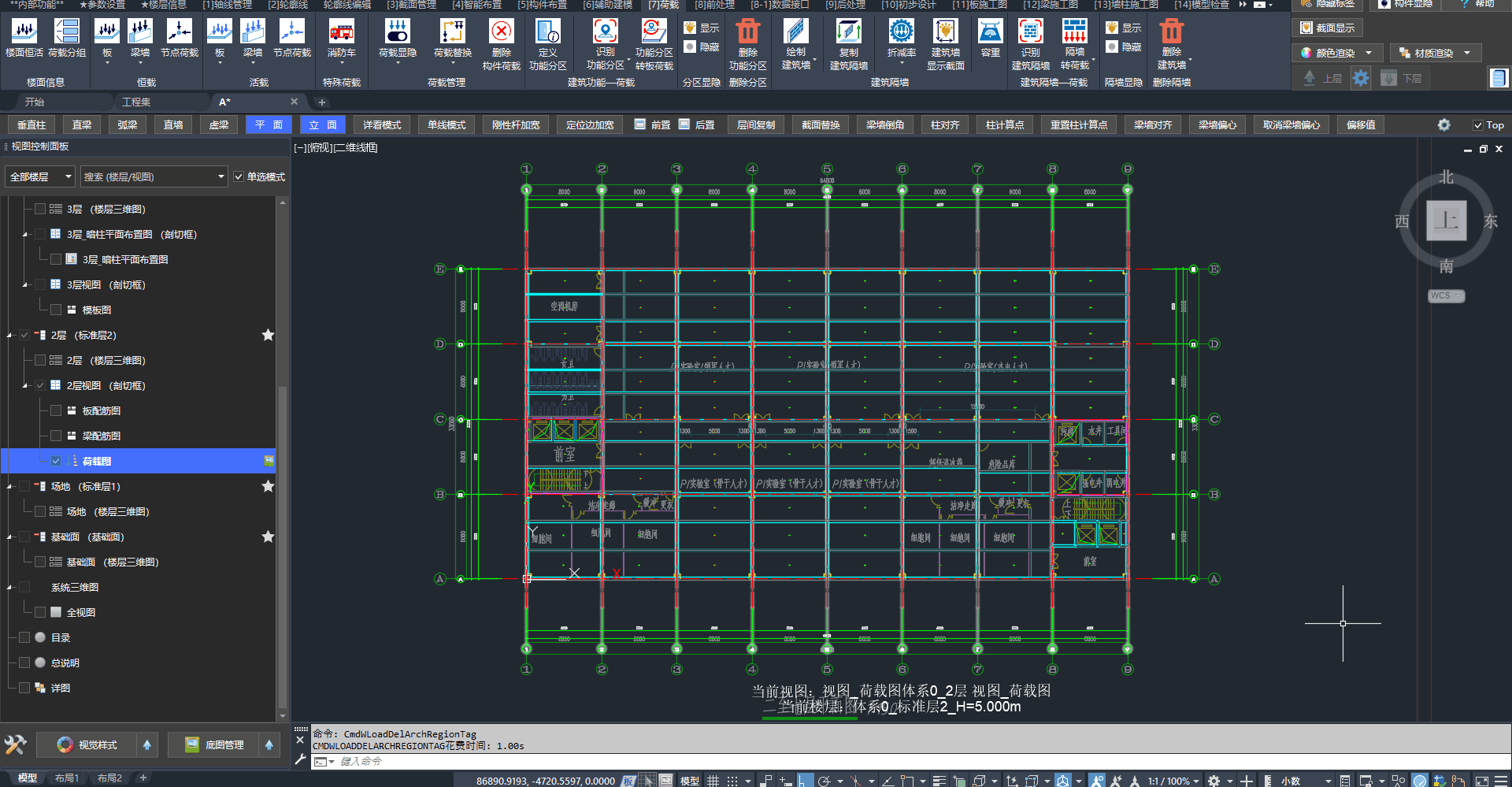

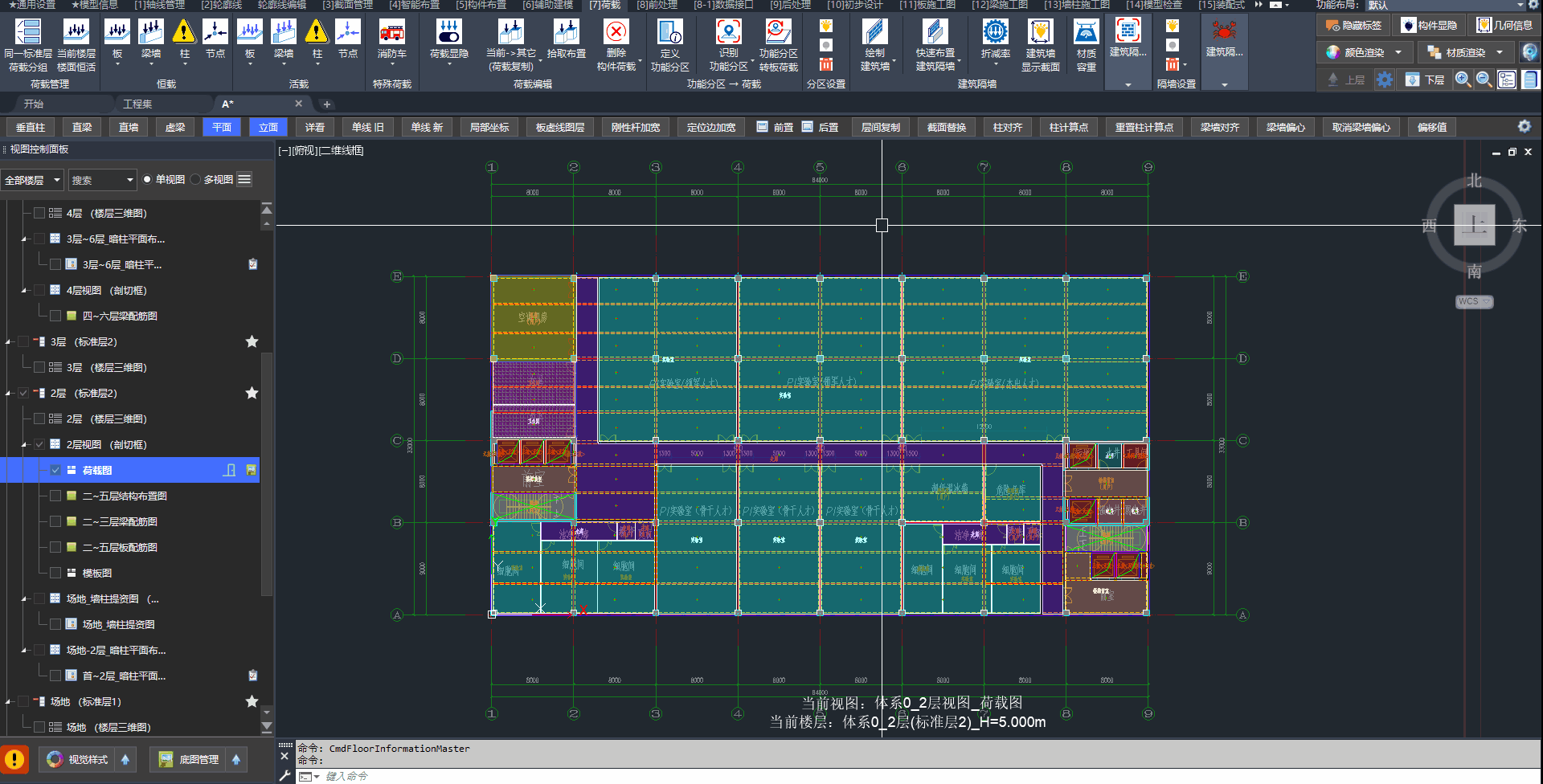

功能分区转板荷载的操作步骤

3.5、管理与排错¶

识别功能分区的常见问题¶

我们总结汇总了识别功能分区的常见问题：

情形	原因	解决办法
显示“无效<无效>”	底图中未标注文字	👉修改功能分区
显示“XXXX<无效>”	底图中文字未对应“识别关键字”	👉修改功能分区；👉补充关键字后刷新
未生成功能分区	底图隔墙未形成围闭区域	👉指定板功能分区；👉绘制功能分区

修改功能分区¶

修改已经存在的功能分区，常用于调整“无效”的功能分区。

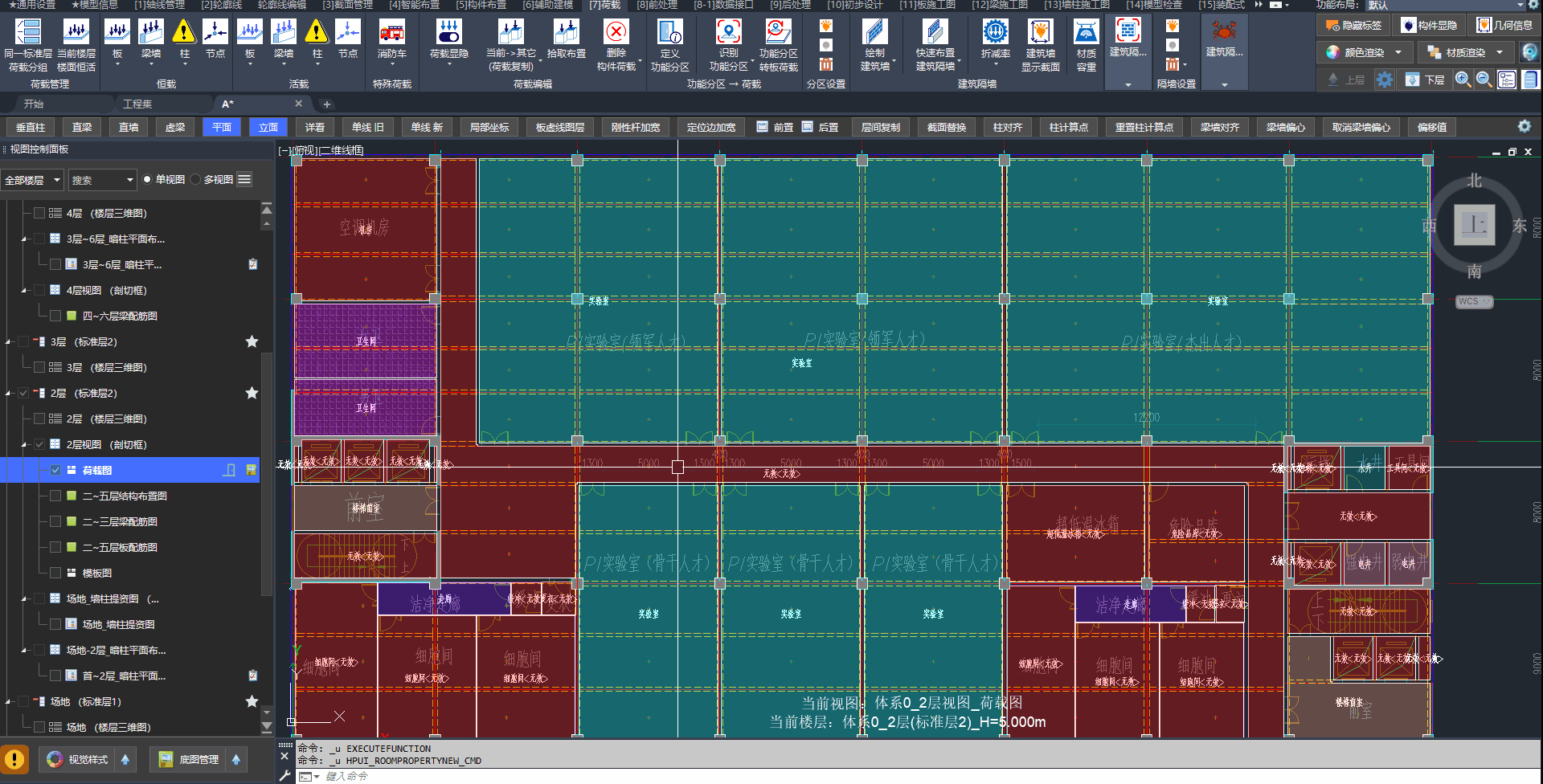

修改功能分区的操作步骤

刷新功能分区¶

用户在补充“识别关键字”后，可刷新当前视图中的功能分区。

使用场景：常用于底图文字没有找到对应关键字的情形。

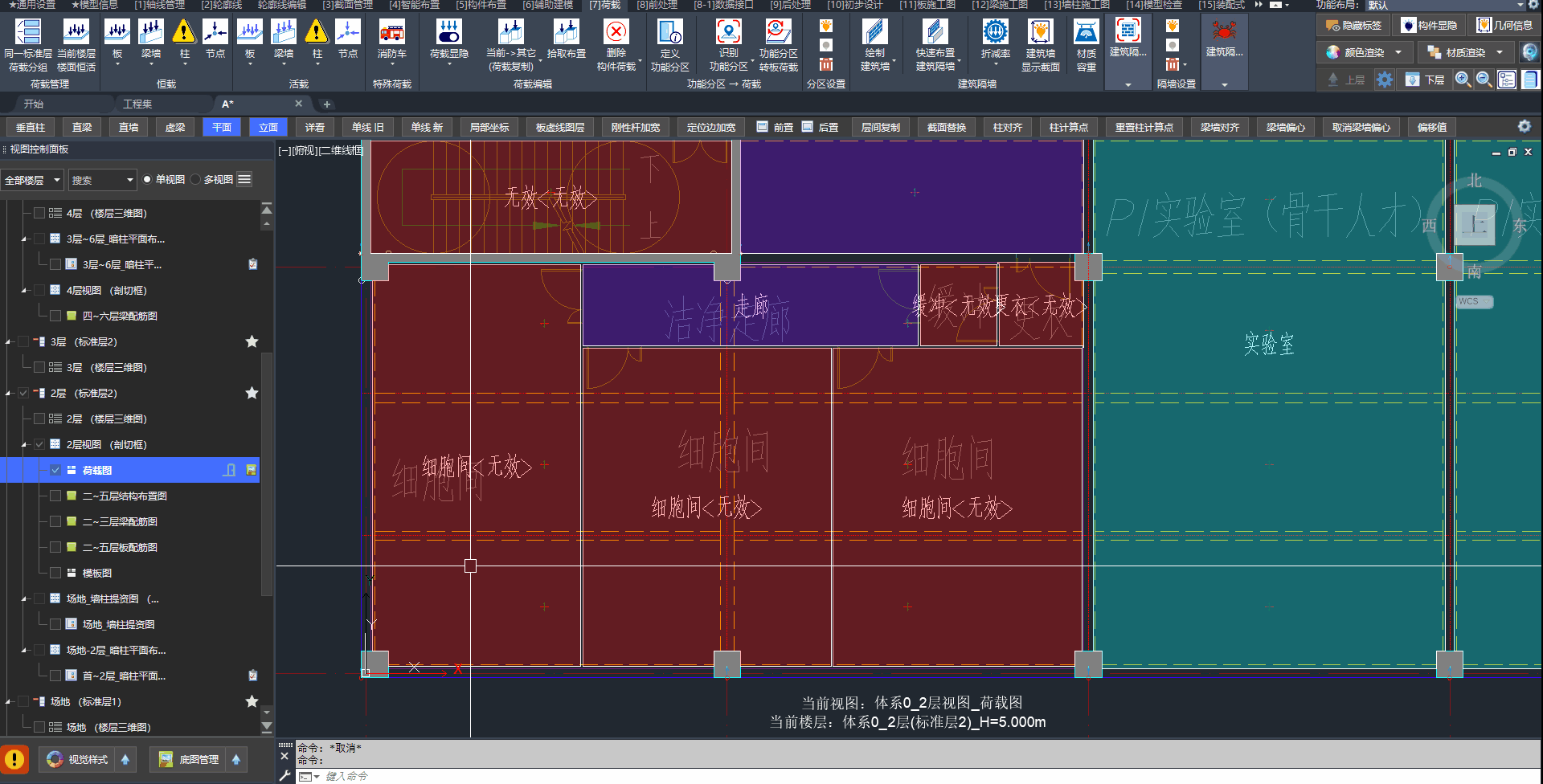

在补充“识别关键字”后刷新功能分区的操作步骤

指定板功能分区¶

通过用户选择楼板，按照楼板范围生成功能分区。

使用场景：根据多块楼板区域创建功能分区的情形。

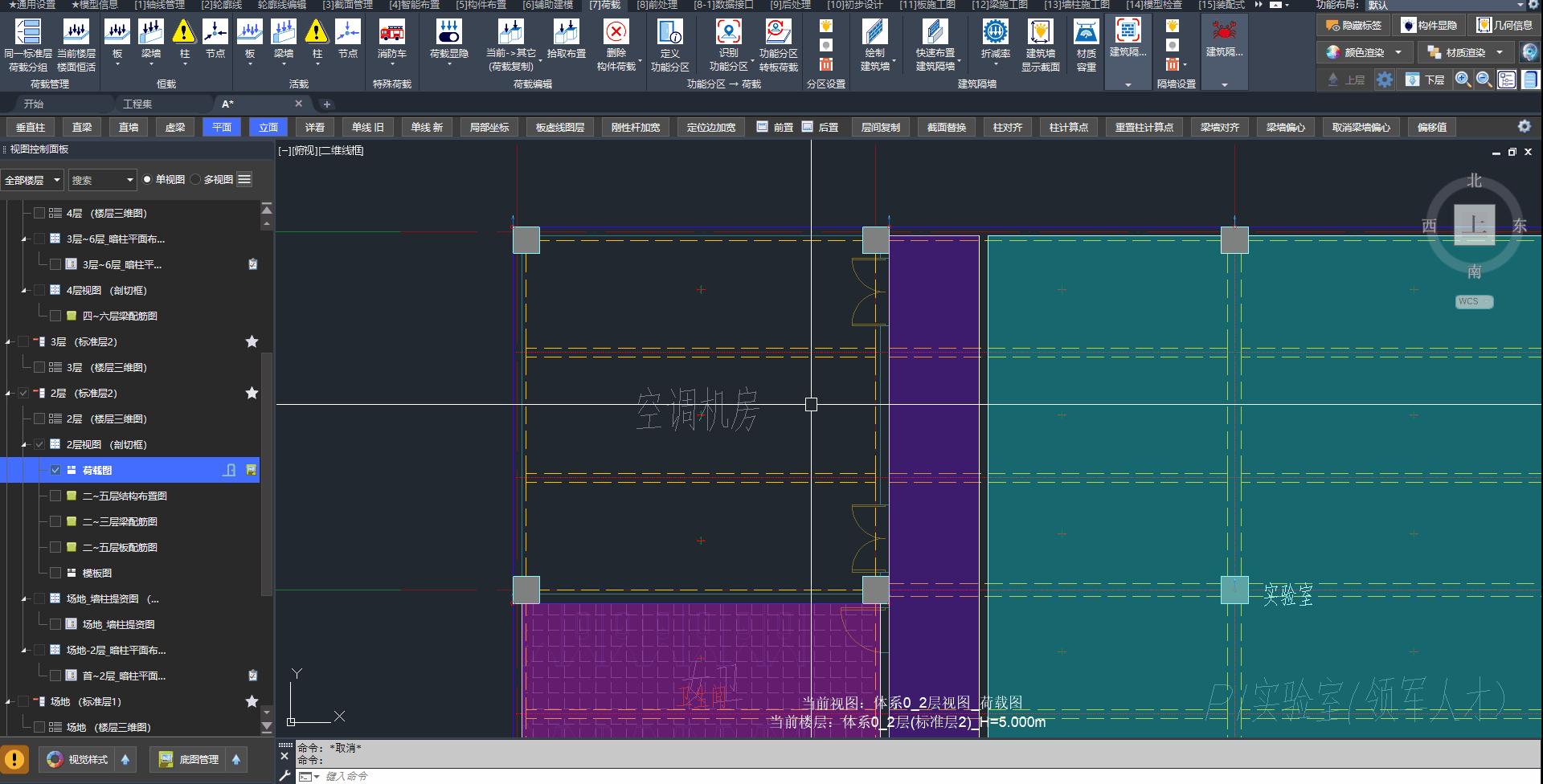

指定板功能分区的操作步骤

绘制功能分区¶

通过绘制闭合的多段线，生成任意平面形状的功能分区。

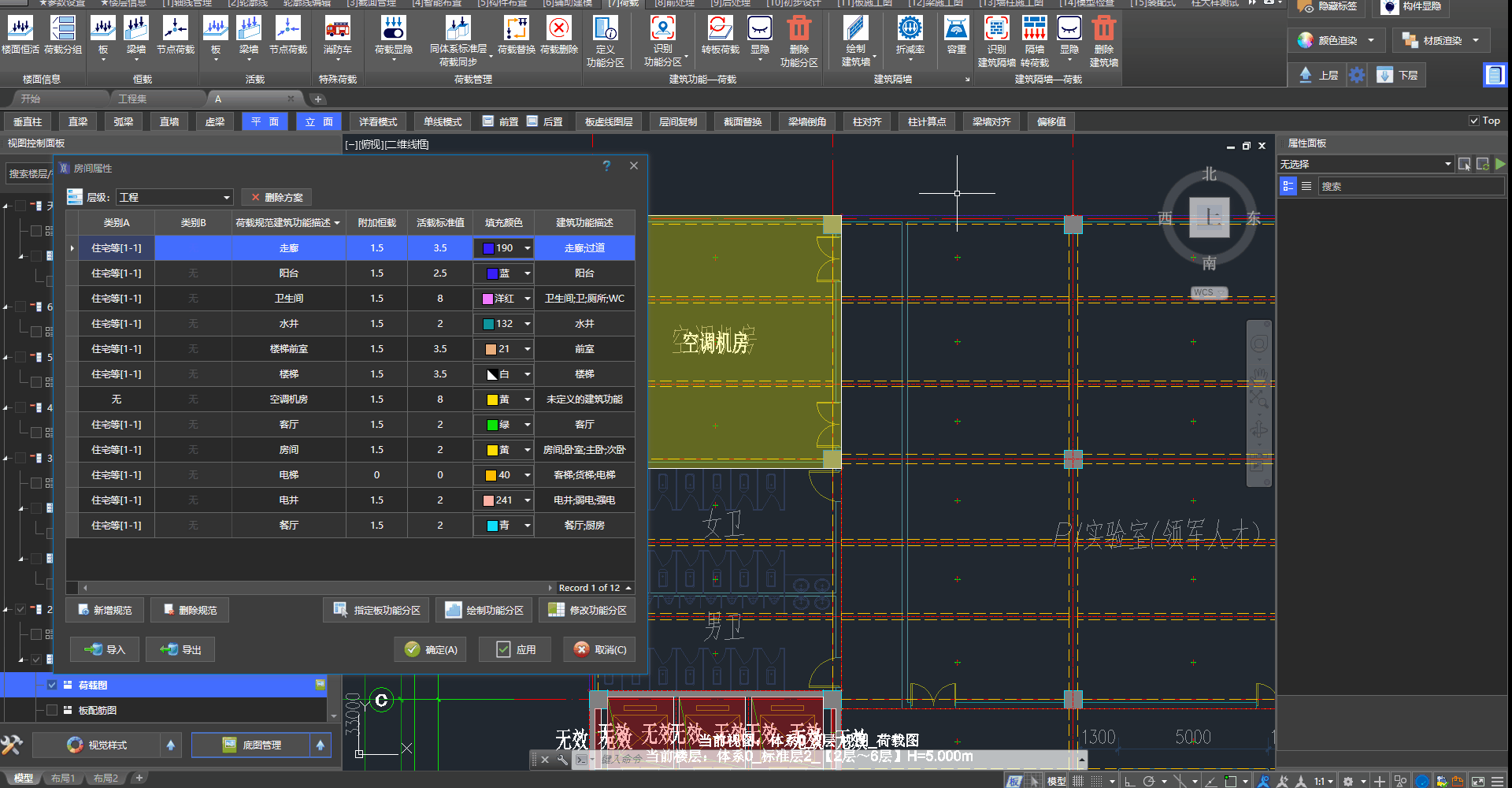

绘制功能分区的操作步骤

显示、隐藏与删除¶

可通过以下入口控制功能分区的显示与隐藏：

入口	说明
分区设置	「荷载」选项卡 → 「分区设置」 → 显示、隐藏、删除按钮
视图控制面板	荷载图节点旁的便捷显示/隐藏按钮

删除功能分区：选中功能分区后执行 ERASE。

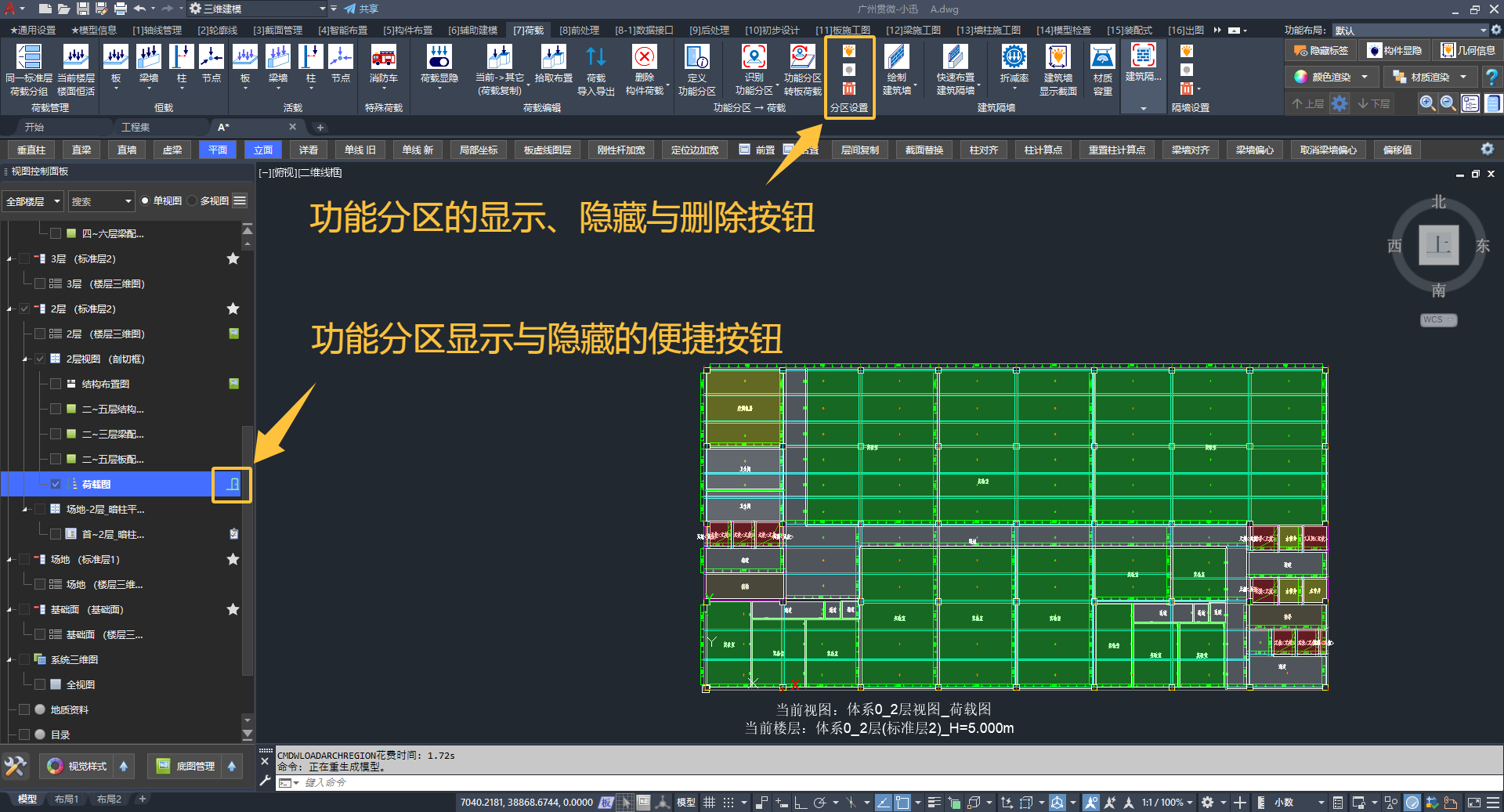

功能分区的显示、隐藏与删除

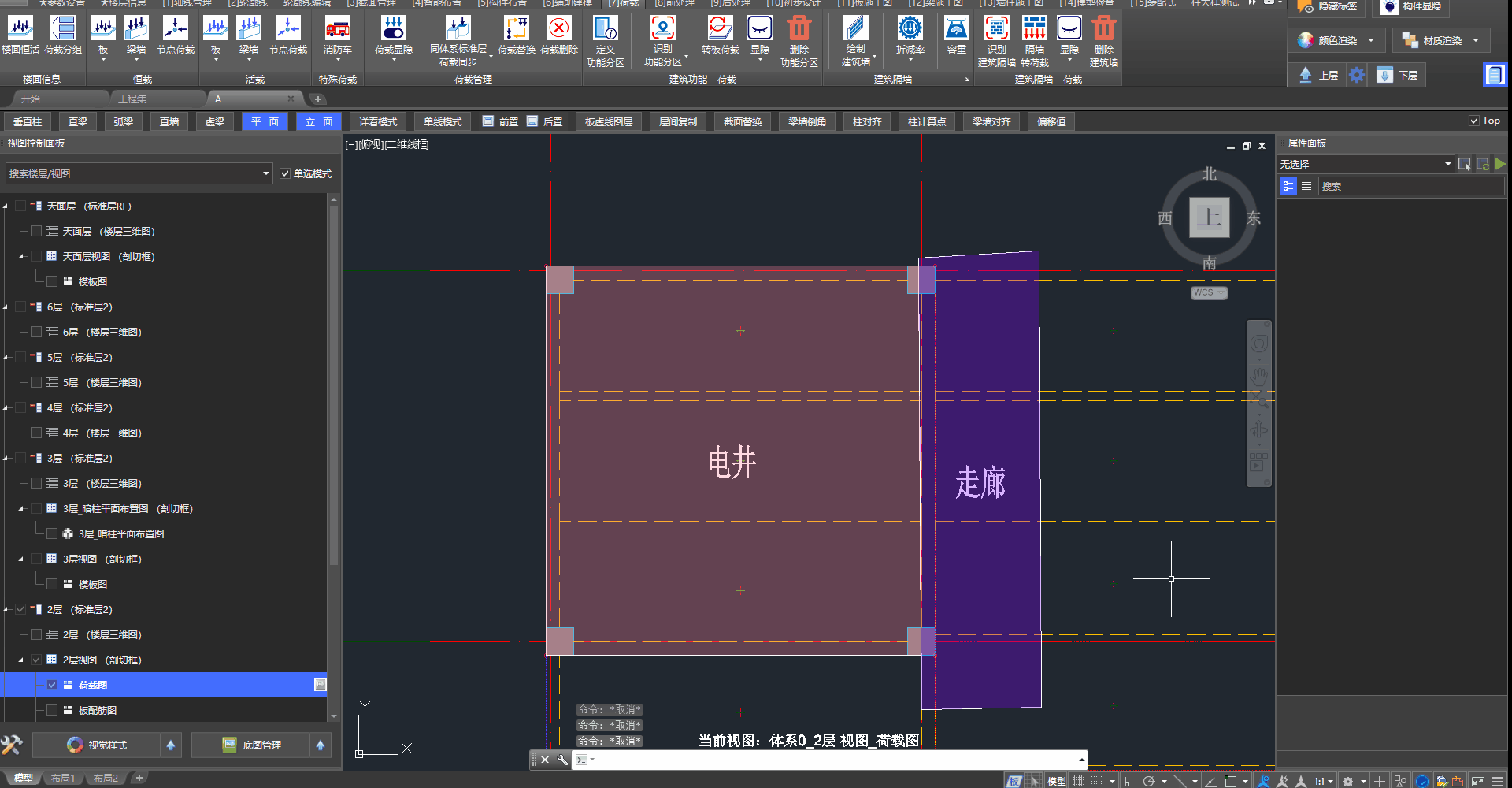

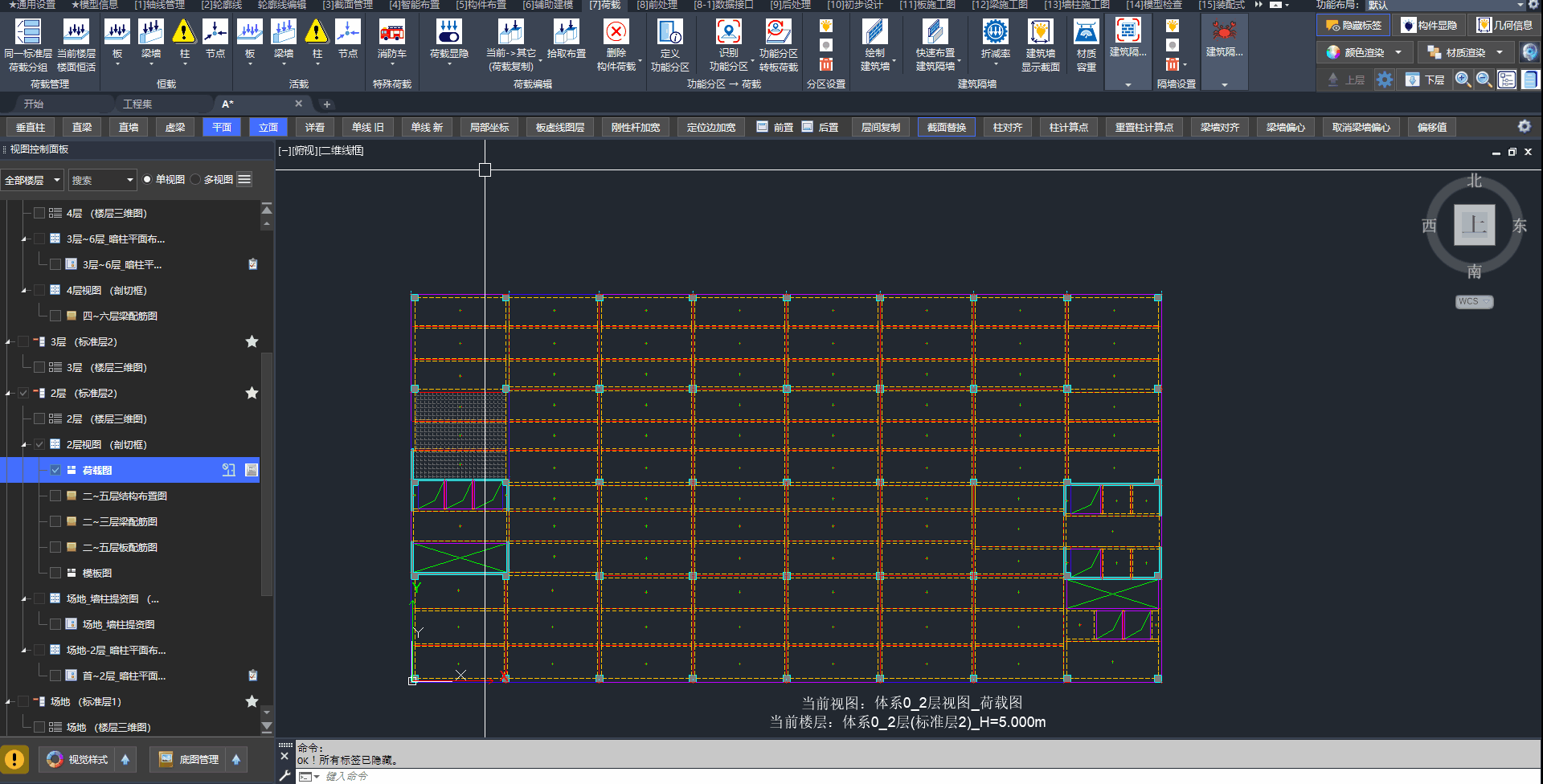

选中功能分区删除ERASE的操作步骤

四、建筑隔墙布置隔墙荷载¶

4.1、流程概览¶

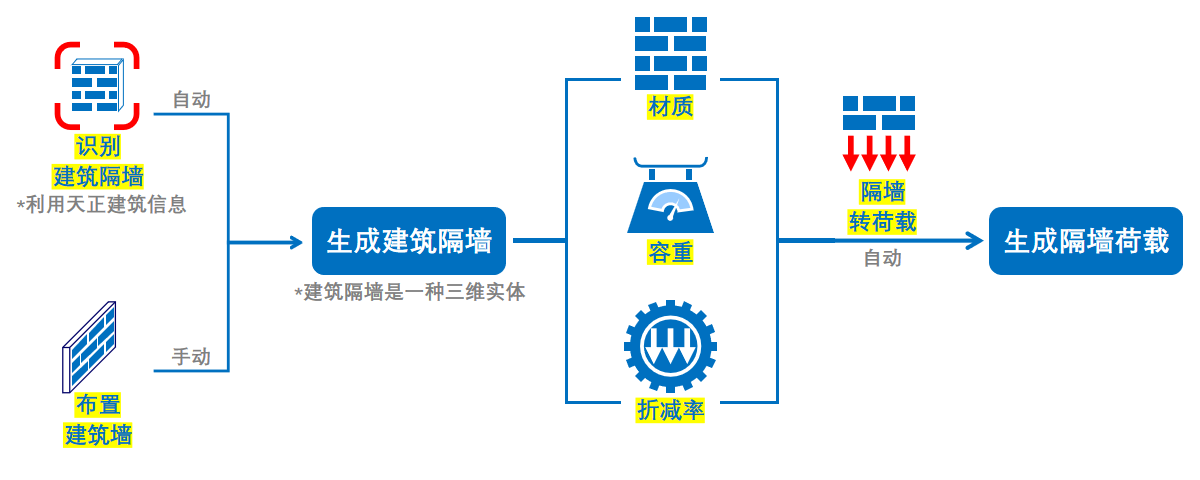

从识别或布置建筑隔墙，到自动布置隔墙荷载的流程：

第 1 步：依据天正 T7 版本的底图「识别建筑隔墙」，或手动绘制、快速布置建筑隔墙。

第 2 步：在「荷载」选项卡 /「建筑隔墙 → 荷载」面板中点击「隔墙转荷载」按钮，一键完成隔墙荷载的布置。

4.2、识别建筑隔墙¶

识别建筑底图中的天正隔墙，自动生成建筑隔墙。

建筑底图为天正 T7 版本。

在「荷载」选项卡 /「建筑隔墙 → 荷载」面板中点击「识别建筑隔墙」按钮。

功能界面¶

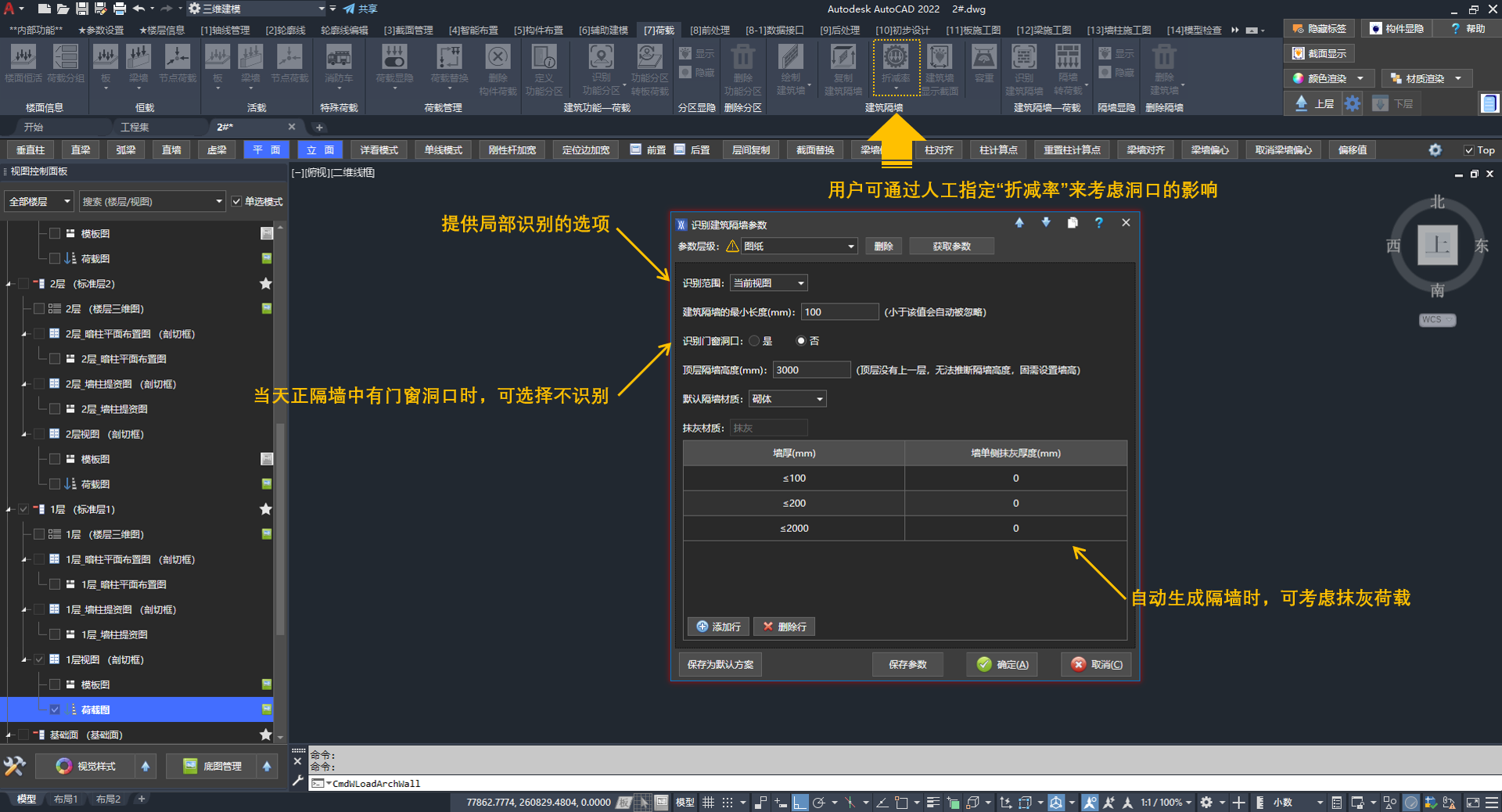

识别建筑隔墙的功能界面

主要参数如下：

参数/选项	说明
参数层级	识别参数的层级，如图纸级
识别范围	如「当前视图」；支持局部识别
建筑隔墙的最小长度	短于该长度（如 100 mm）的隔墙将被忽略
识别门窗洞口	天正隔墙含门窗洞口时，可选「否」跳过洞口识别
顶层隔墙高度	顶层无上层楼板，需手动指定隔墙高度（如 3000 mm）
默认隔墙材质	自动生成隔墙时使用的材质，如砌体
抹灰材质 / 墙厚与抹灰厚度	按墙厚区间设置单侧抹灰厚度，用于考虑抹灰荷载

对话框底部可「保存参数」或「保存为默认方案」。
若需人工考虑洞口影响，识别后可在折减率中设置。

🖍️ 操作步骤：

在「荷载」选项卡 /「建筑隔墙 → 荷载」面板中点击「识别建筑隔墙」按钮
设置：识别参数（参数层级、识别范围、隔墙最小长度、门窗洞口、顶层高度、材质与抹灰等）
确定：确定后生成建筑隔墙

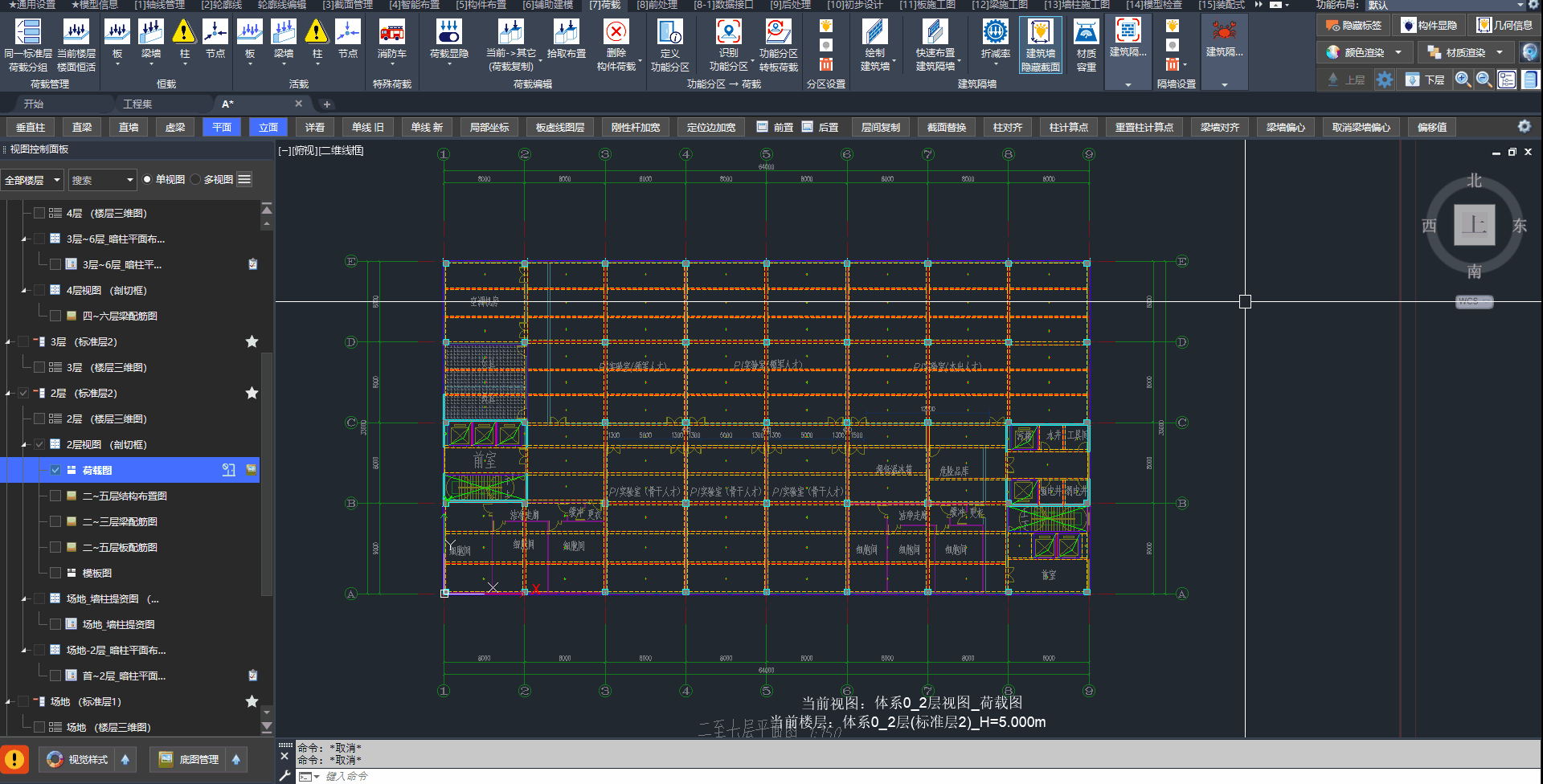

识别建筑底图生成建筑隔墙的操作步骤

4.3、编辑与管理建筑隔墙¶

定义材质与容重¶

用户可以定义材质以及容重，供建筑隔墙选用，并参与隔墙荷载计算。

在「荷载」选项卡 /「建筑隔墙」面板中点击「材质容重」按钮。

🖍️ 操作步骤：

在「荷载」选项卡 /「建筑隔墙」面板中点击「材质容重」按钮
编辑：在列表中新增或修改材质名称与容重
确定：确定后完成定义

定义隔墙材料以及容重的操作步骤

绘制隔墙¶

若建筑底图中无天正隔墙信息，可手动绘制建筑隔墙。

在「荷载」选项卡 /「建筑隔墙」面板中点击「直线建筑墙」按钮，弧形、椭圆等绘制方式见同面板下拉项。

🖍️ 操作步骤：

在「荷载」选项卡 /「建筑隔墙」面板中点击「直线建筑墙」按钮
设置：工具条中的截面、材质与高度等属性
指定：隔墙的起点与终点
继续布置或退出命令

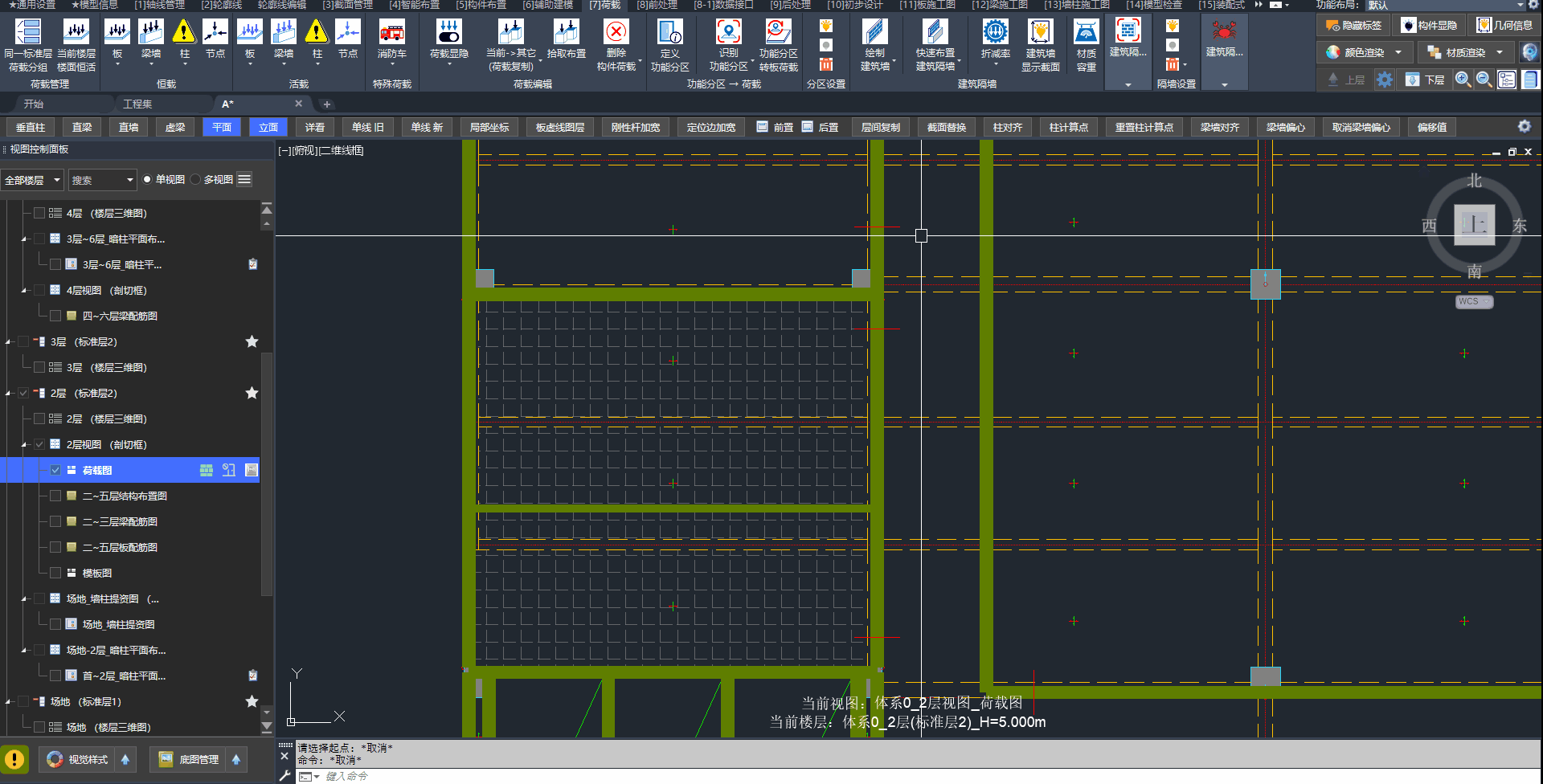

手动绘制建筑隔墙的操作步骤

快速布置隔墙¶

通常在建筑图中不会绘制栏杆，为此我们提供了一种快速布置建筑隔墙的功能。

在「荷载」选项卡 /「建筑隔墙」面板中点击「快速布置建筑隔墙」按钮。

🖍️ 操作步骤：

在「荷载」选项卡 /「建筑隔墙」面板中点击「快速布置建筑隔墙」按钮
设置：工具条中的隔墙高度，默认为“延伸到上层”
选择：梁或虚梁
确定：确定后完成隔墙的布置

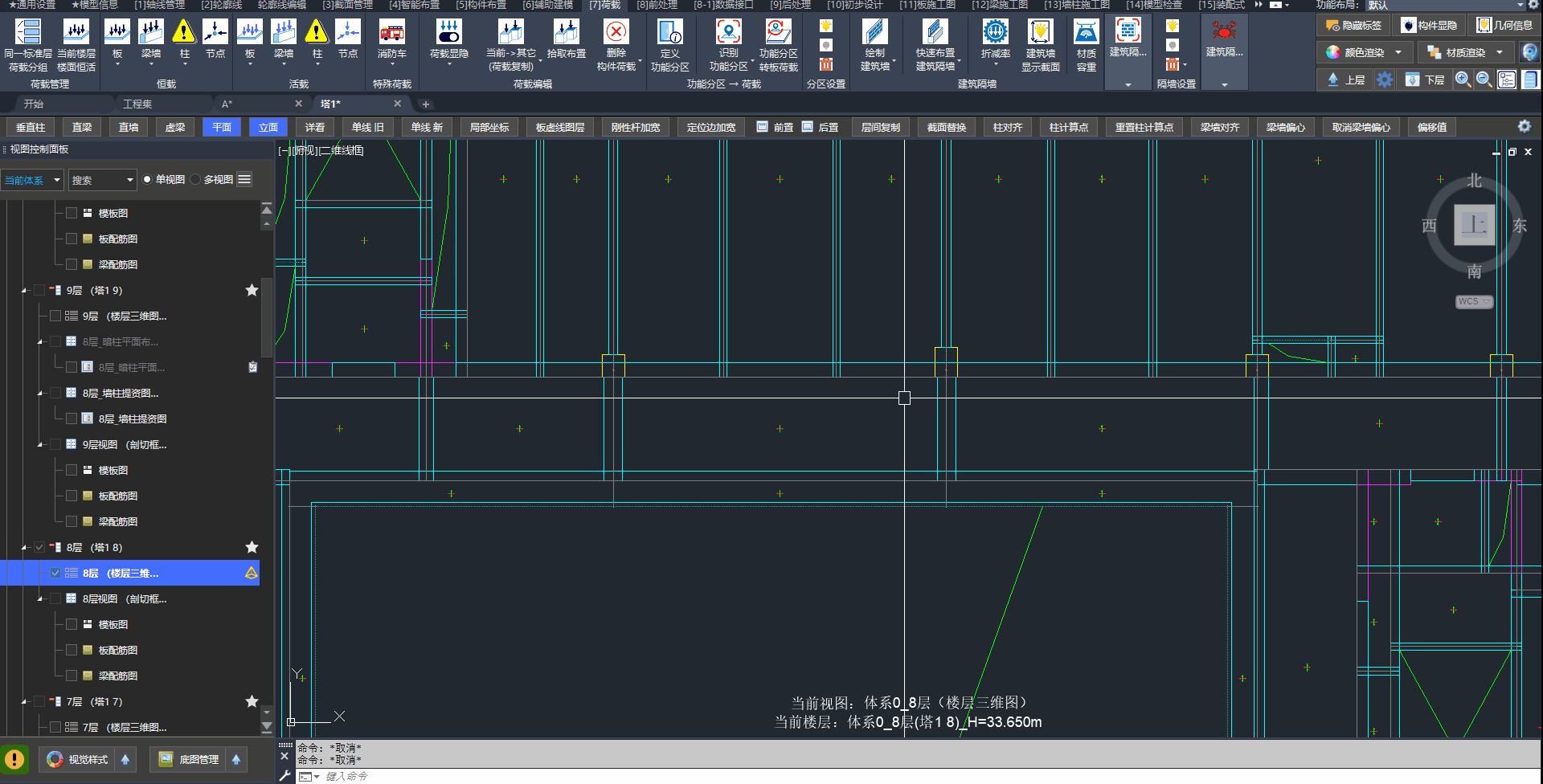

快速布置隔墙的操作步骤

截面的编辑与替换¶

建筑隔墙也是一种三维构件，支持截面编辑和截面替换，操作与其他构件一致。

单个修改：双击截面尺寸字符，直接修改，详见修改截面尺寸
批量替换：在「构件布置」选项卡 /「构件管理」面板中点击「截面替换」按钮，详见截面替换

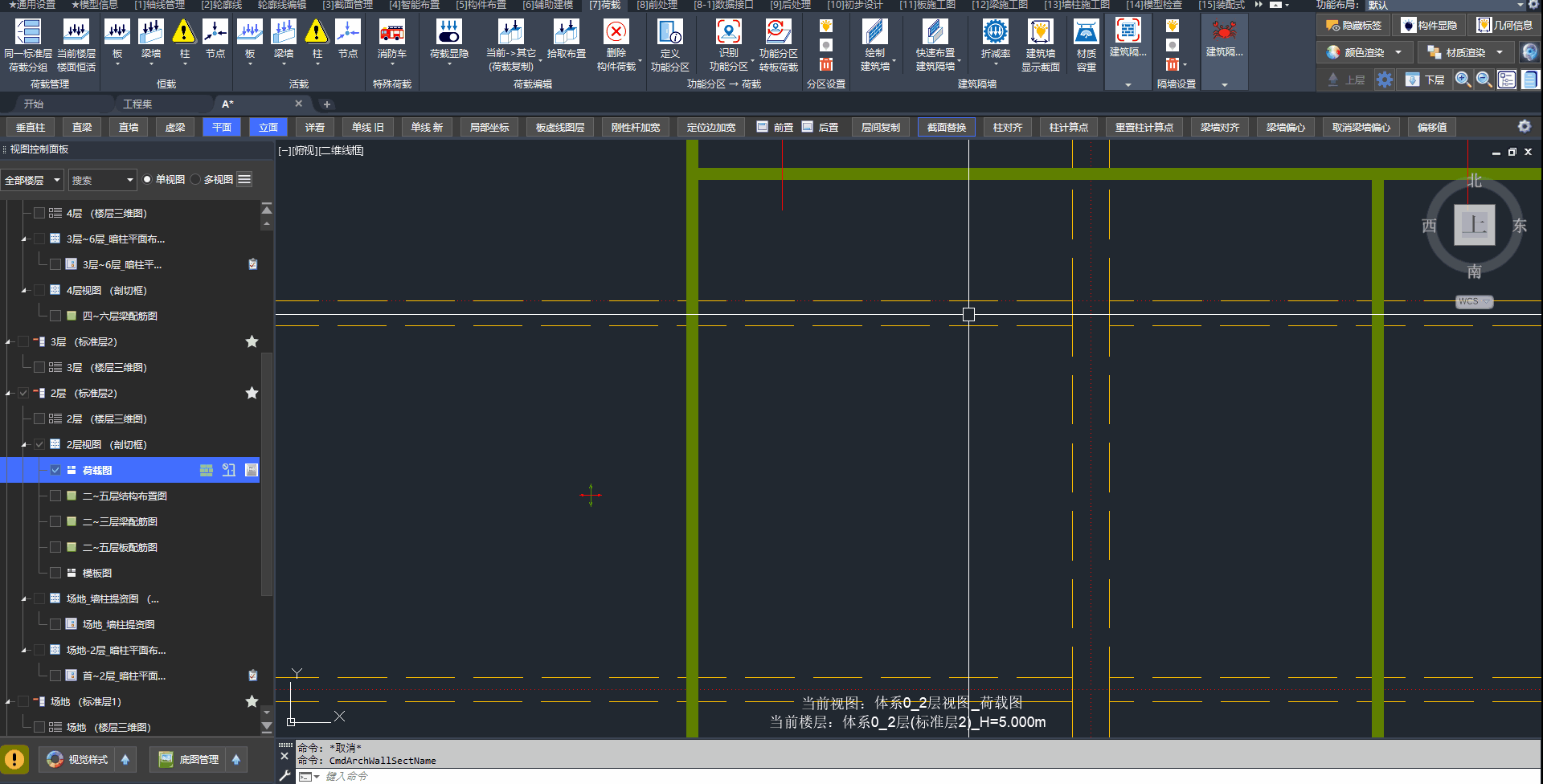

建筑隔墙截面的编辑与替换

折减率¶

用户可设置隔墙在计算荷载时的折减率。

在「荷载」选项卡 /「建筑隔墙」面板中点击「折减率」按钮。

🖍️ 操作步骤：

在「荷载」选项卡 /「建筑隔墙」面板中点击「折减率」按钮
选择：需要设置折减率的建筑隔墙
设置：折减率数值
确定：确定后完成设置

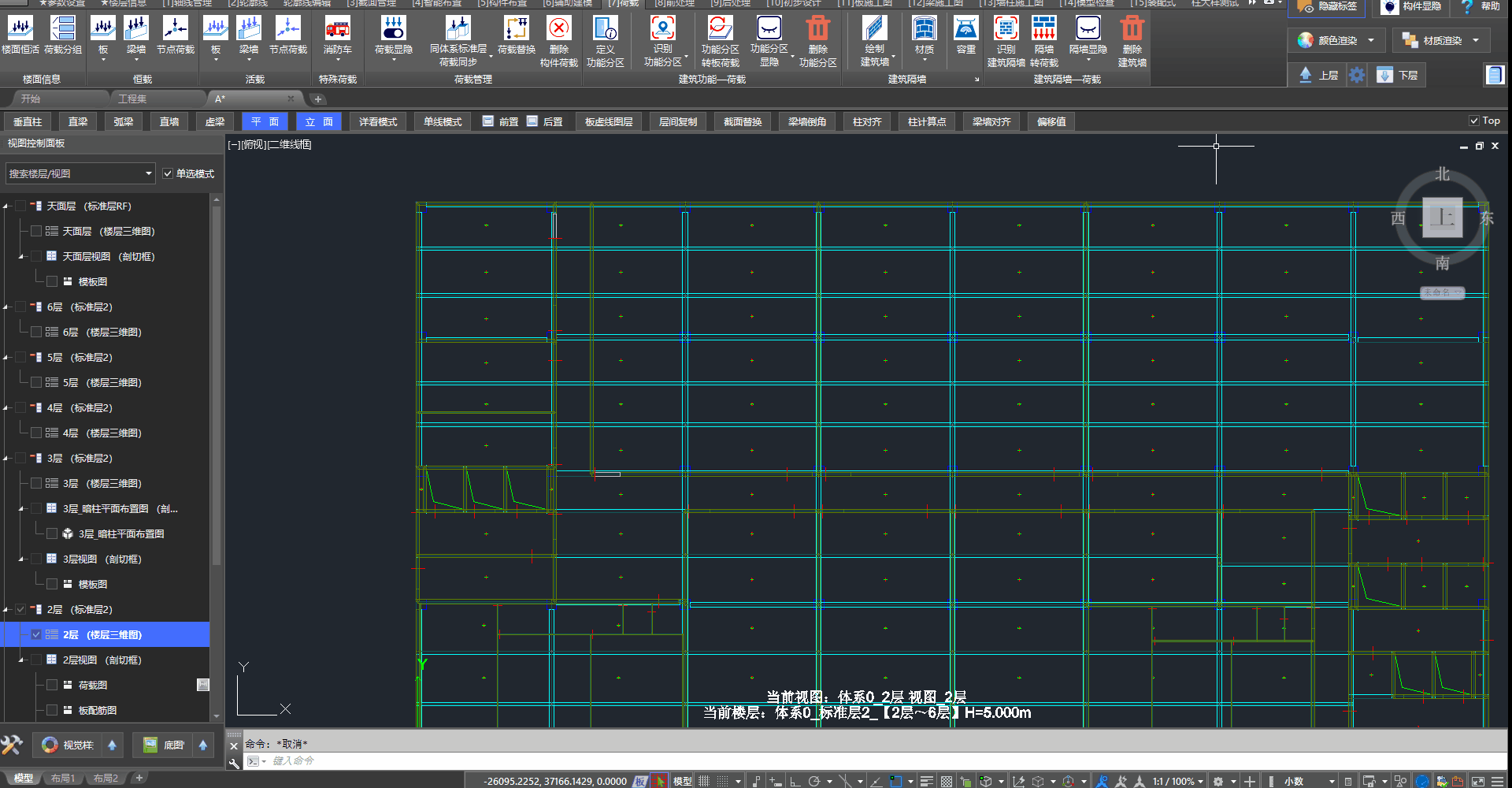

设置隔墙折减率

📢 特别说明：

折减率与建筑隔墙洞口不会同时生效。当用户设置了折减率后，计算隔墙荷载时将忽略洞口。

显示、隐藏与删除¶

可通过以下入口控制建筑隔墙的显示、隐藏与删除：

入口	说明
隔墙设置	「荷载」选项卡 /「隔墙设置」面板中的显示、隐藏、删除按钮
视图控制面板	荷载图节点旁的便捷显示/隐藏按钮

删除亦可选中隔墙后 ERASE，或通过「隔墙设置」面板中的删除类按钮，详见删除隔墙。

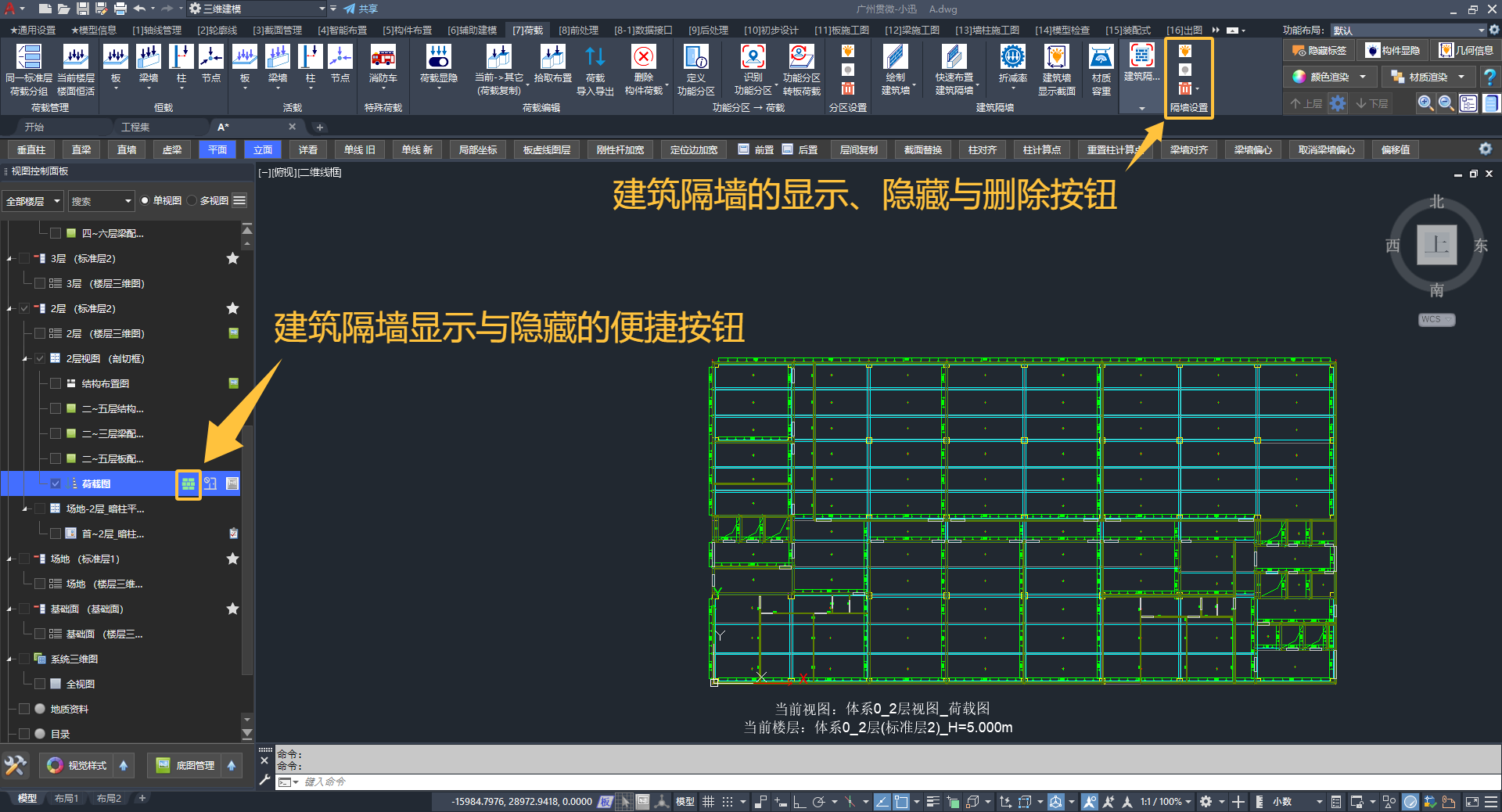

建筑隔墙的显示、隐藏与删除

删除隔墙¶

选中构件直接删除（ERASE），或在「荷载」选项卡 /「隔墙设置」面板中使用删除类按钮。

🖍️ 操作步骤：

选择：需要删除的建筑隔墙（若使用「删除选中」）
删除：执行 ERASE，或在「荷载」选项卡 /「隔墙设置」面板中点击「删除选中」「删除当前图纸」或「删除当前楼层」按钮

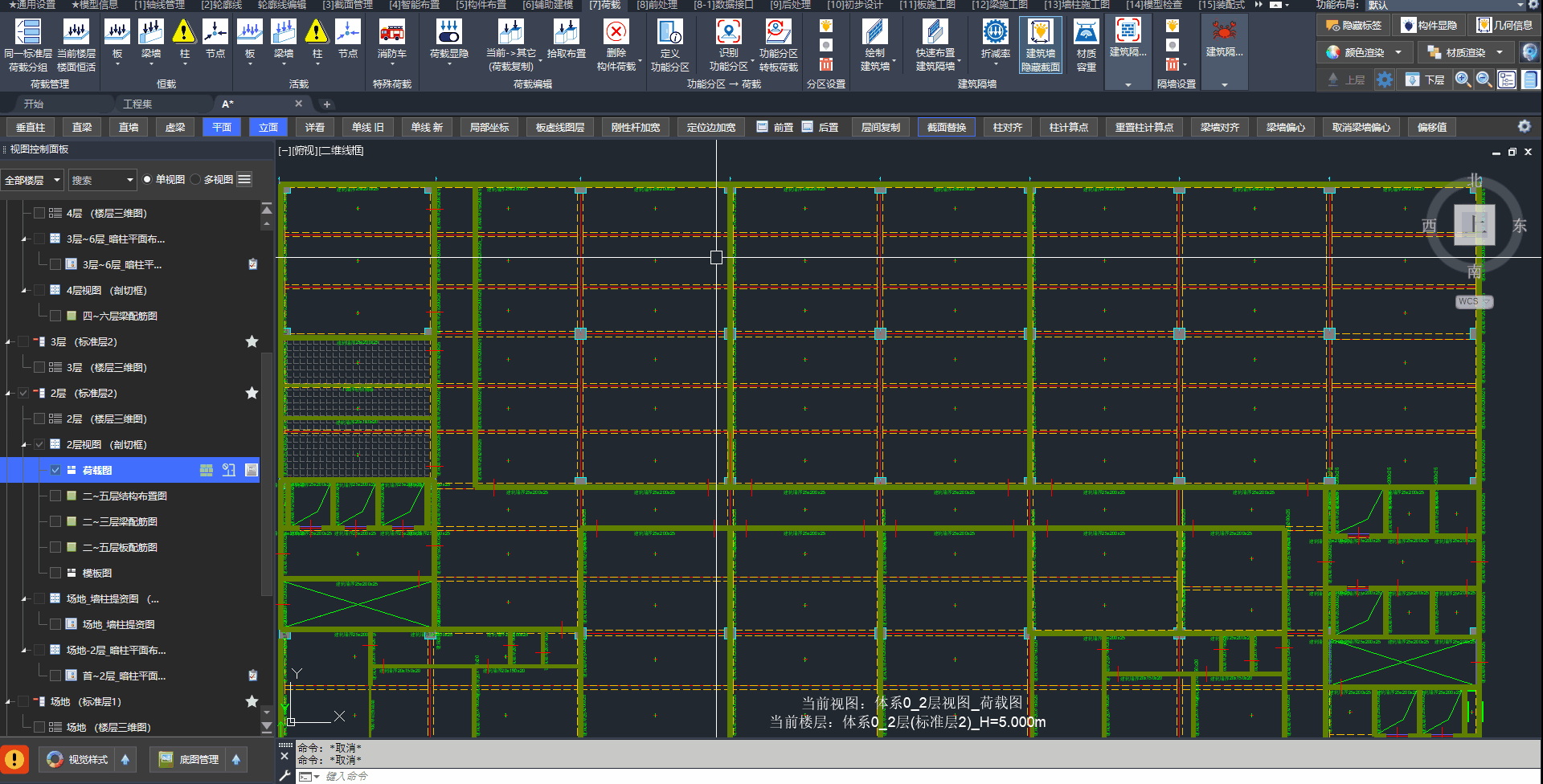

删除建筑隔墙的操作步骤

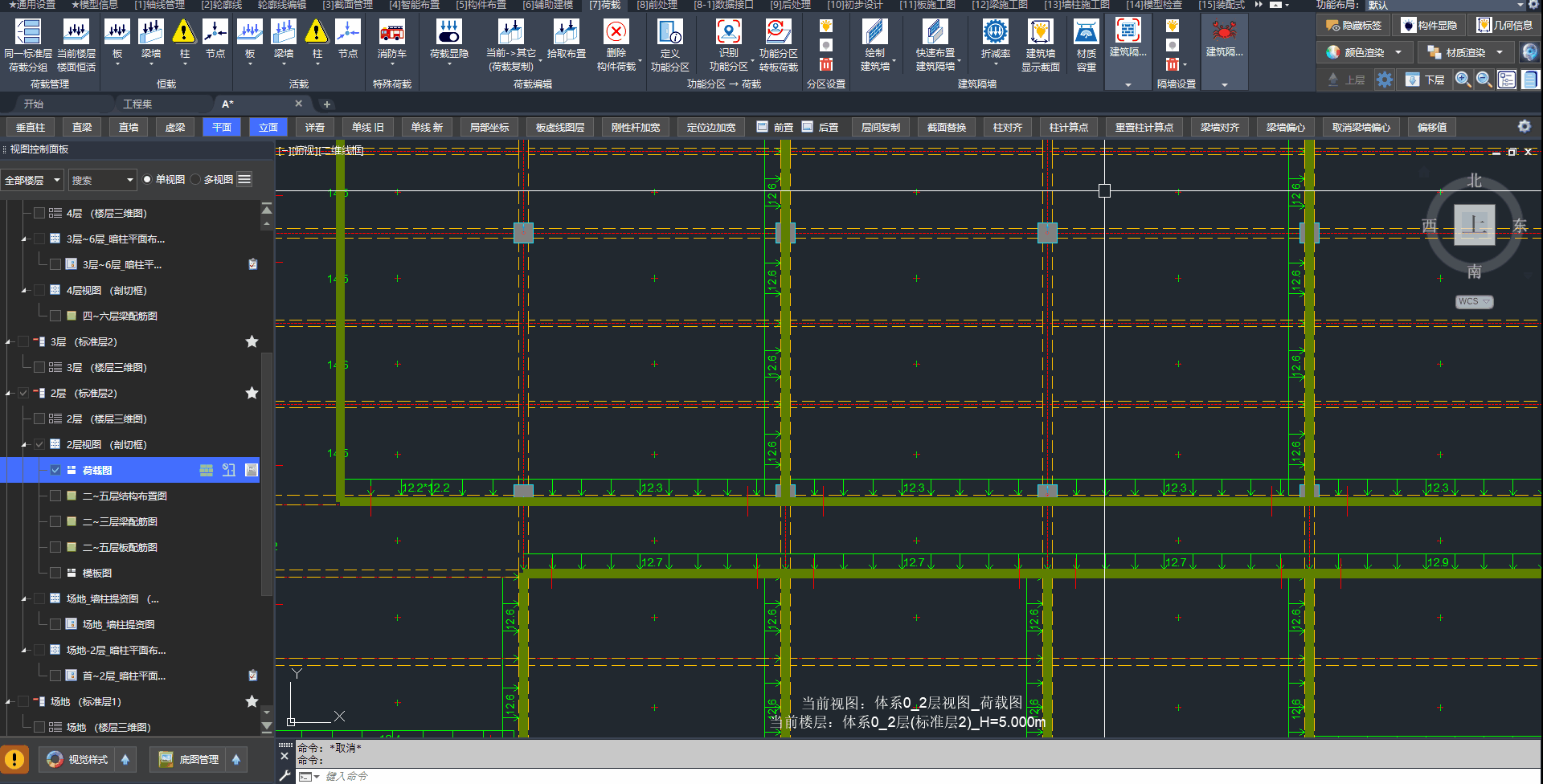

4.4、隔墙转荷载¶

利用已生成的建筑隔墙，一键转为隔墙荷载。

在「荷载」选项卡 /「建筑隔墙 → 荷载」面板中点击「隔墙转荷载」按钮。

功能界面¶

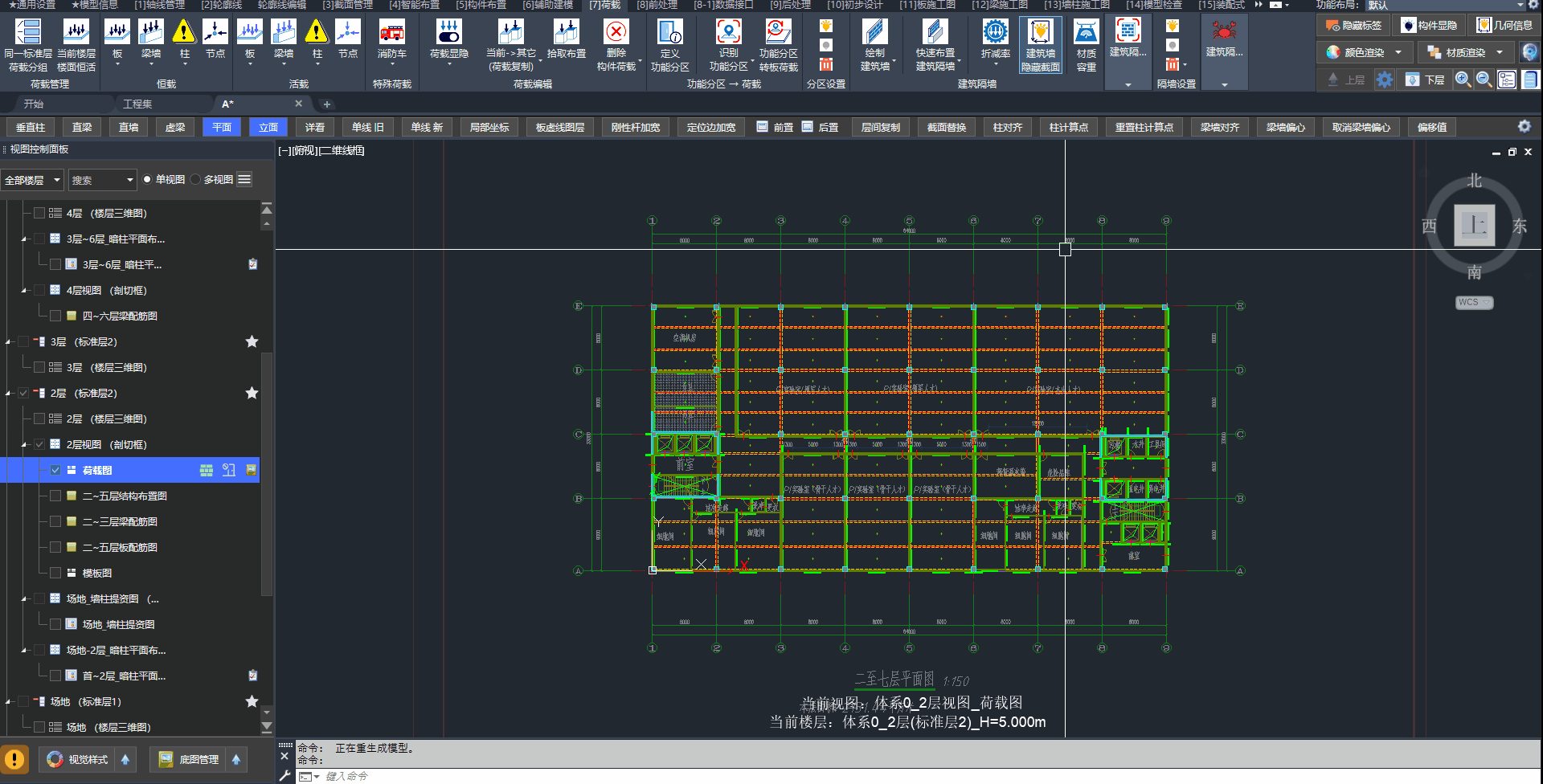

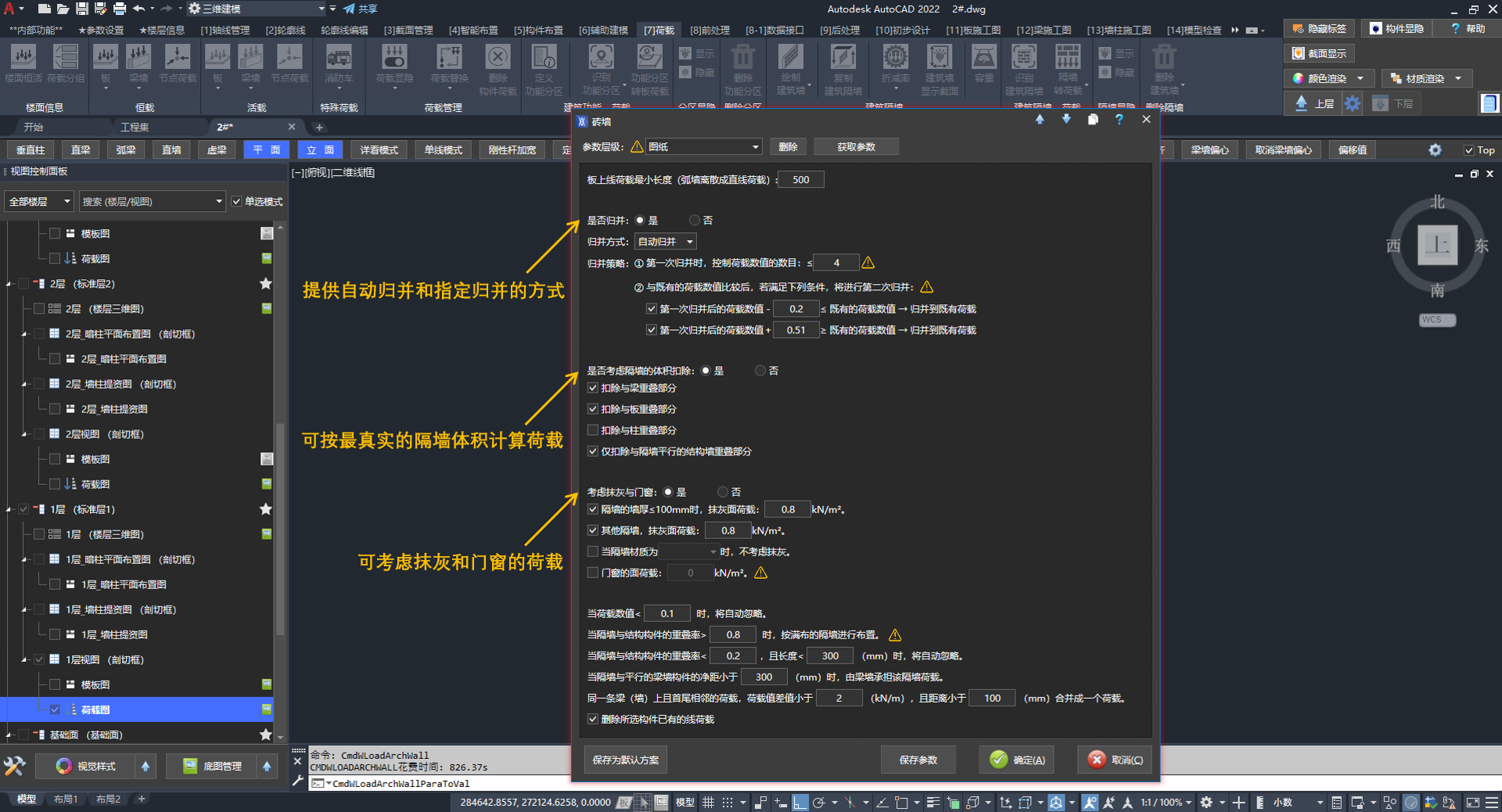

建筑隔墙转荷载的功能界面

将建筑隔墙转为梁、墙上的线荷载。主要参数如下：

参数/选项	说明
参数层级	转换参数的层级，如图纸级
板上线荷载最小长度	将弧形隔墙离散为直线荷载时的最短长度（如 500 mm）
是否归并 / 归并方式	支持自动归并或指定归并；可控制归并策略
是否考虑隔墙的体积扣除	按隔墙真实体积计算荷载，可勾选扣除与梁、板、柱或平行结构墙的重叠部分
考虑抹灰与门窗	计算时抹灰面荷载，并可计入门窗线荷载
荷载忽略与满布规则	荷载忽略规则，与结构构件重叠率过高时按满布隔墙布置
梁墙构件的受荷范围	隔墙与平行梁墙净距小于设置值时由梁墙承担，否则作为板上线荷载
删除构件已有的线荷载	转换前清除目标构件上已有线荷载
