常用功能¶

介绍小迅操作界面右上角的常用功能面板区的功能按钮。

大纲¶

一、概述与入口
二、模型渲染
三、快速切换视图
四、标签显示
五、构件显隐

一、概述与入口¶

常用功能面板区放置了用户最常用的功能按钮。

1.1、功能分类¶

模块	主要内容	查阅
模型渲染	颜色渲染、材质渲染	二、模型渲染
快速切换视图	上下层、同类型视图切换	三、快速切换视图
标签显示	几何信息、隐藏标签、缩放标签	四、标签显示
构件显隐	按实体类型控制显隐	五、构件显隐

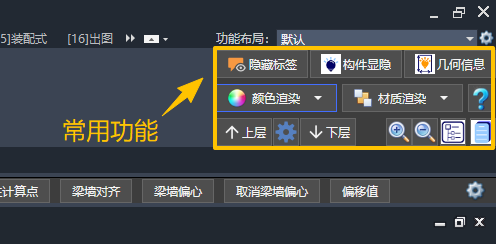

面板按钮按以下位置排列（从左到右、从上到下）：

「隐藏标签」、「构件显隐」、「几何信息」
「颜色渲染」、「材质渲染」、「小迅助手」
「上层」/「下层」、「缩放标签」、「视图控制面板」、「属性面板」

📢 特别说明：

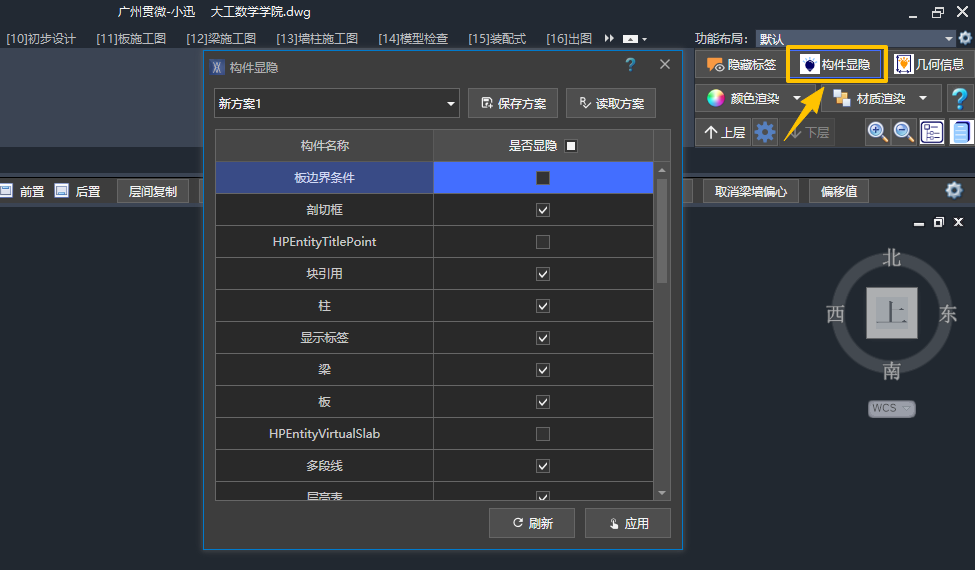

「构件显隐」主要用于模型检查，例如显示板边界条件
隐藏构件应通过通用设置 · 构件显隐面板中的功能完成，请勿使用本面板的「构件显隐」控制构件显隐

1.2、操作界面¶

常用功能包含：「几何信息」、「上下层切换」、「隐藏标签」等功能。

二、模型渲染¶

由于 CAD 的渲染相当依赖电脑配置，小迅提供了更高效的三维渲染功能，方便用户实时查看模型。

2.1、颜色渲染¶

按照构件的颜色进行三维渲染，并提供了 4 种渲染模式：

「选择构件」：用户在视图（支持多视图）中选择构件后渲染
「当前体系」：渲染“当前楼层”所在体系的所有构件
「当前图纸」：渲染“当前设计图纸”的所有构件
「工程渲染」：若工程中存在多张设计图纸时，将渲染“当前工程”的所有构件

用户可在“多视图”模式下，选择不同楼层的构件进行渲染，高效地查看模型

构件的渲染颜色由「视觉样式」控制。

关联文档：

视觉样式

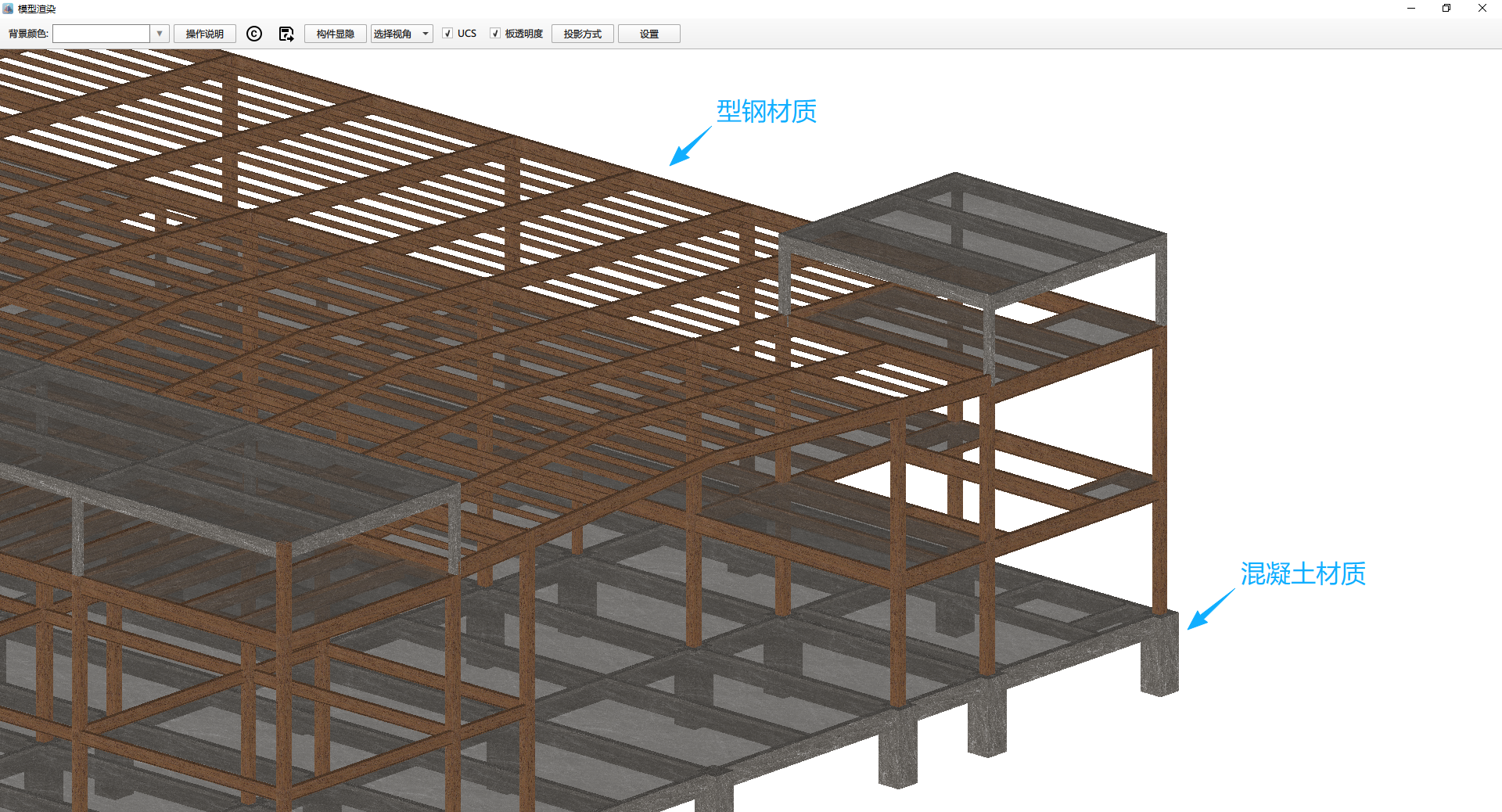

2.2、材质渲染¶

按照构件的材质（混凝土、型钢）进行渲染，提供了与「颜色渲染」相同的渲染模式：

「选择构件」
「当前体系」
「当前图纸」
「工程渲染」

可以看到构件的材质，用户可以直接截图放入方案汇报材料中。

三、快速切换视图¶

提供一种便捷的向上、向下切换到同类型视图的功能。

主要的使用场景包括：

当前视图为“楼层三维图”时，可快速切换到上、下层的“楼层三维图”；
当前视图为“模板图”时，点击按钮将切换到相邻的“模板图”；
当前视图的类型为用户自定义类型时，点击按钮将切换到相邻的同类型视图。

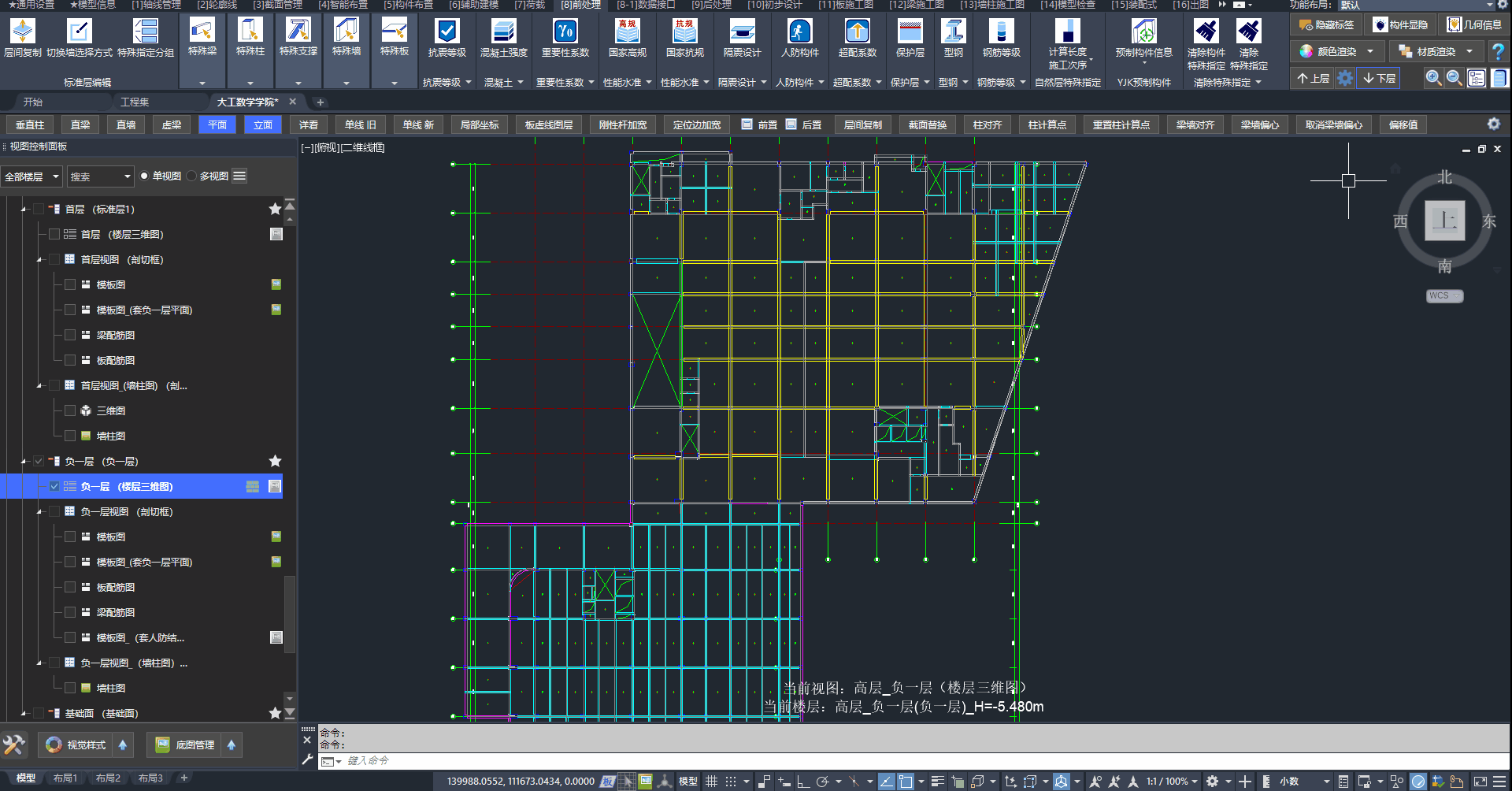

点击「上层」、「下层」按钮，可快速切换到上、下层的楼层三维图

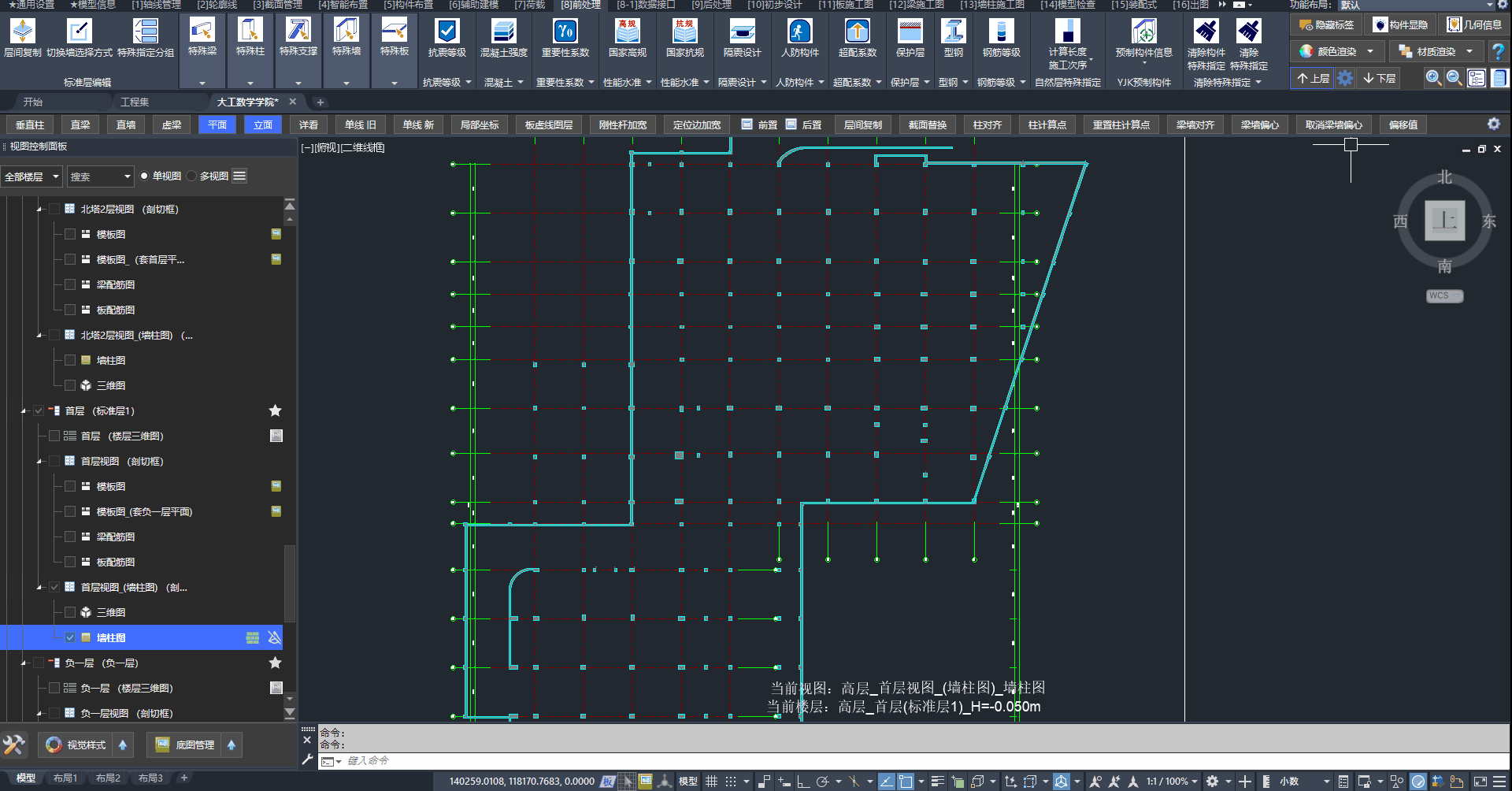

用户自定义了“墙柱图”类型（只显示墙柱），点击按钮快速切换到相邻的“墙柱图”

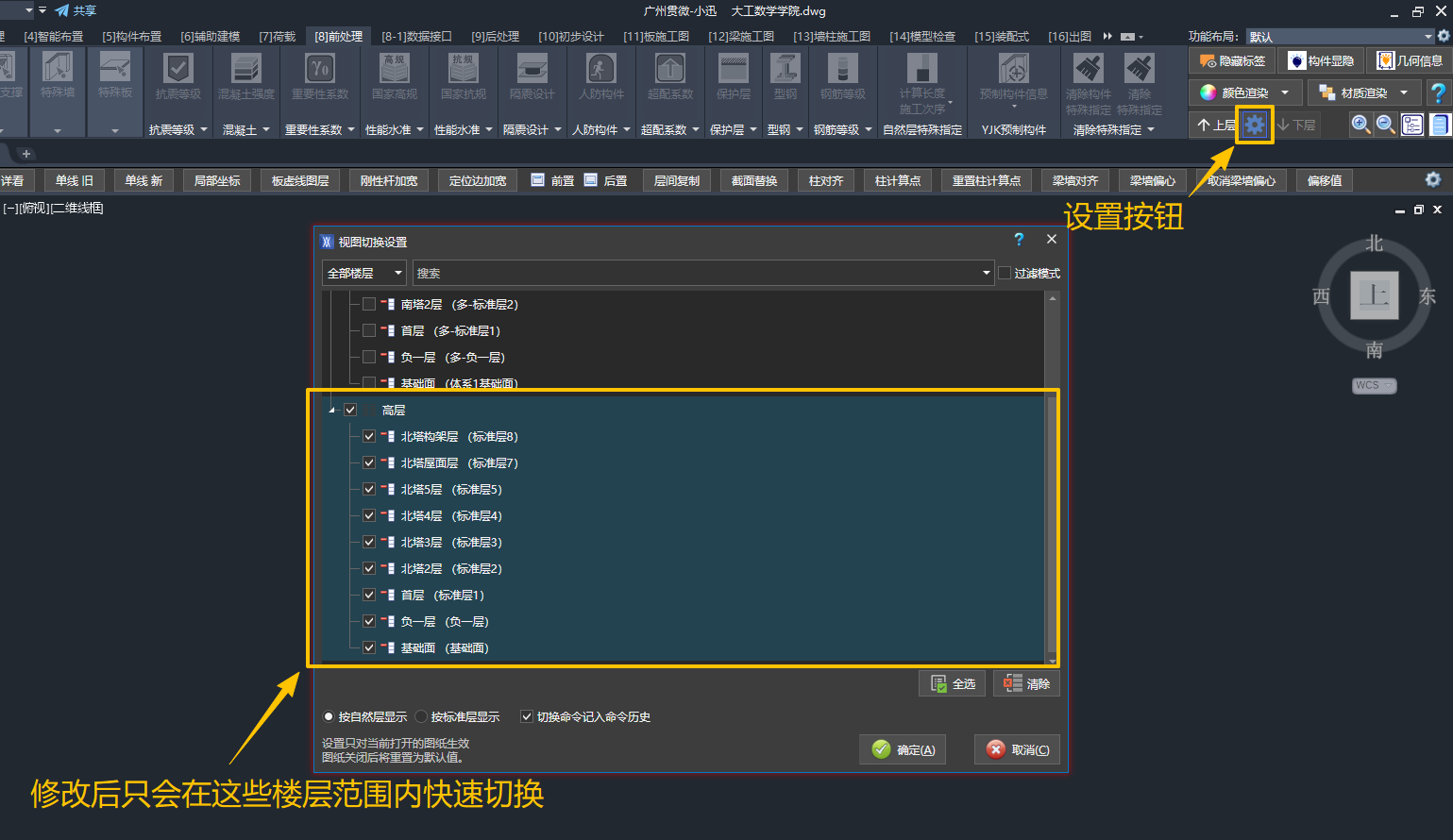

若用户希望控制快速切换的楼层、标准层范围，可进入设置界面进行自定义：

用户可设置快速切换的范围，以提高切换的效率。

四、标签显示¶

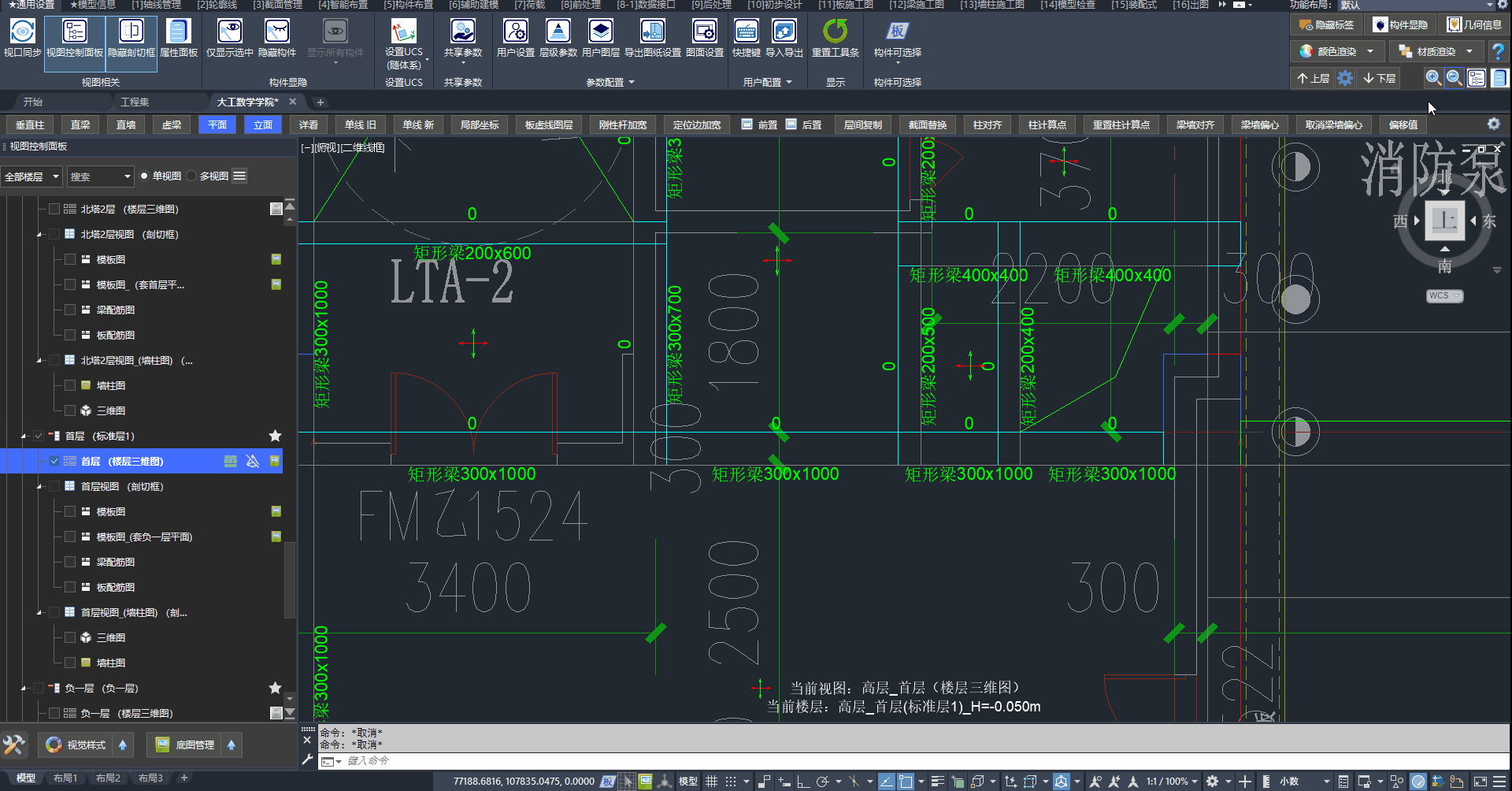

控制建模视图中几何信息、荷载信息等标签的显示、隐藏与缩放。

4.1、几何信息¶

在三维建模视图中显示构件的标高、截面等几何信息标签，支持按类型单独控制显示与颜色。

📢 特别说明：

本节说明的是建模过程中的几何信息标签，例如梁截面、梁标高等；不适用于初步设计、梁施工图等出图功能生成的施工图字符标签。

界面分为“构件标高”、“构件截面”两类几何标签，每类标签均支持：

显示：勾选后，在视图中显示对应的几何标签
颜色：设置标签在视图中的显示颜色

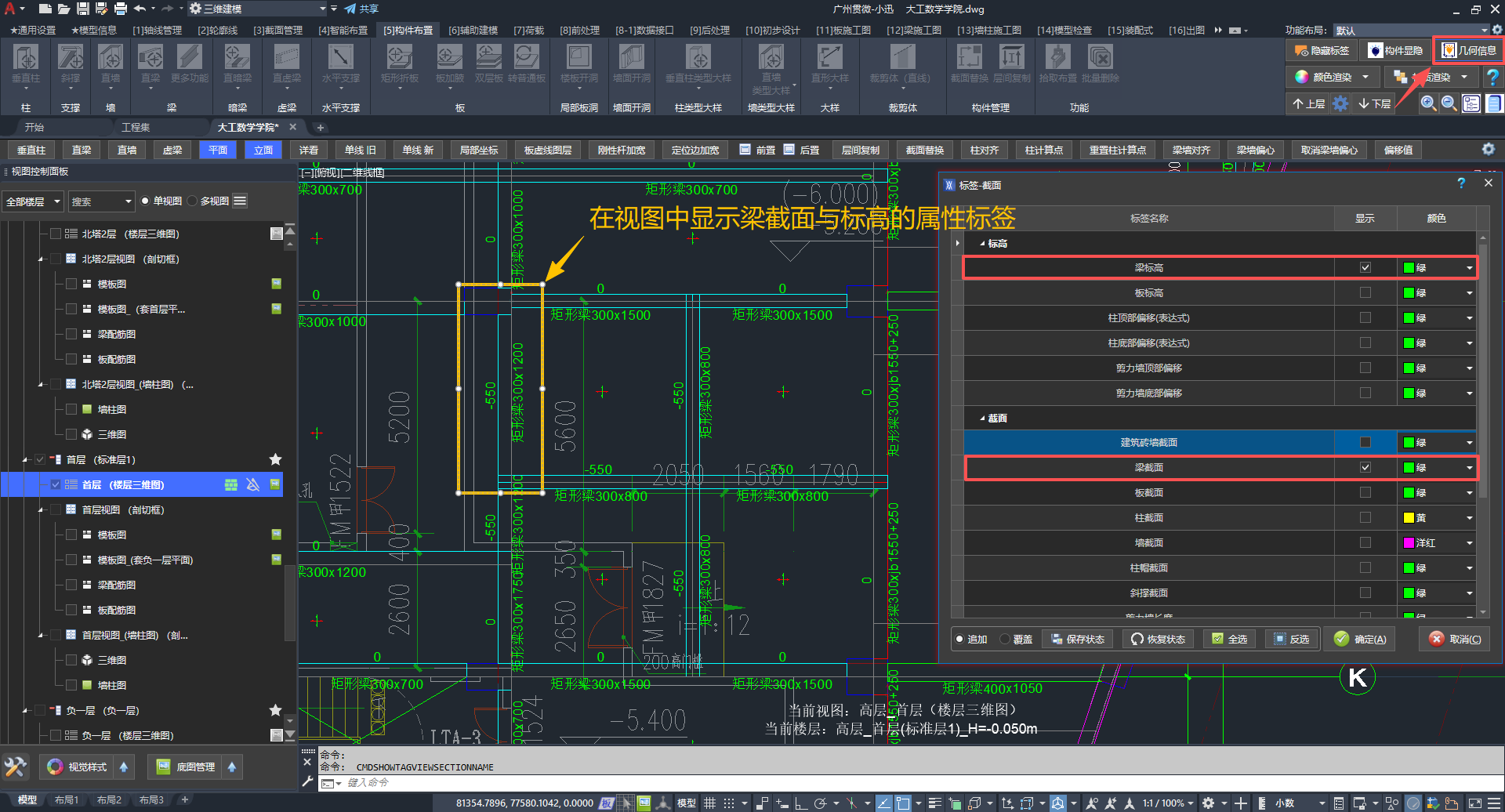

在“几何信息”界面中，同时勾选“梁截面”与“梁标高”并设置颜色后确定生效。

界面底部提供以下操作：

操作	说明
追加	在现有显示基础上叠加勾选
覆盖	以当前勾选结果替换原有显示
保存状态 / 恢复状态	保存或恢复当前的标签显示配置
全选 / 反选	快速勾选或反选所有标签

4.2、隐藏标签¶

一键关闭显示视图中的标签字符，再次点击可恢复显示。

用户所说的“字”“字体”“字符”，在小迅中均指“标签”。视图中的标签按来源分两大类：建模与前后处理产生的标签由「隐藏标签」管理；施工图字符与属性标签不能隐藏，只能删除。下表为完整对照。

「隐藏标签」可一键隐藏的标签：

标签类别	典型内容	查阅

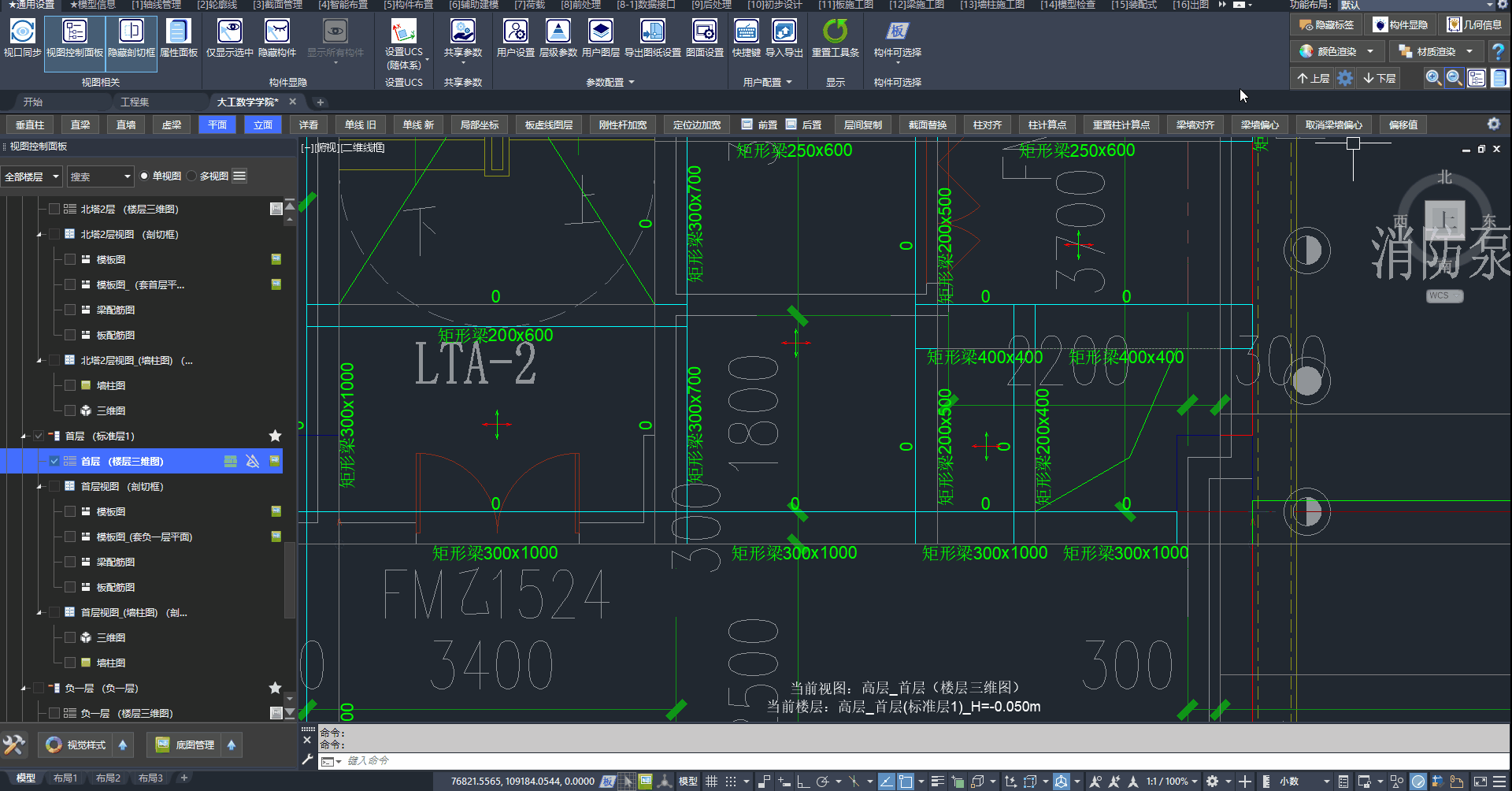

几何信息标签	构件标高、构件截面，如梁截面、梁标高	几何信息

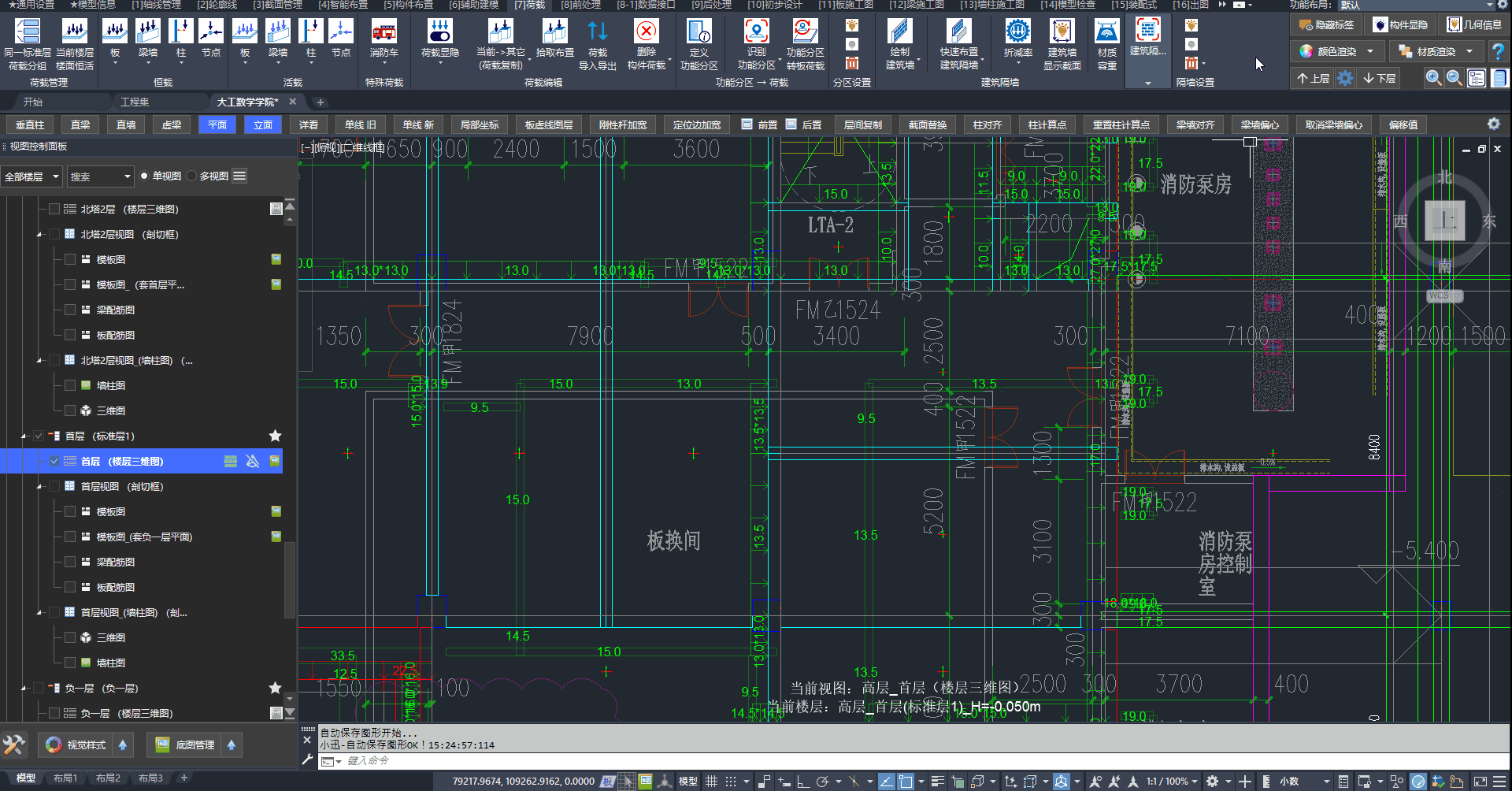

荷载信息标签	楼面恒活、隔墙荷载等荷载标签	荷载显隐

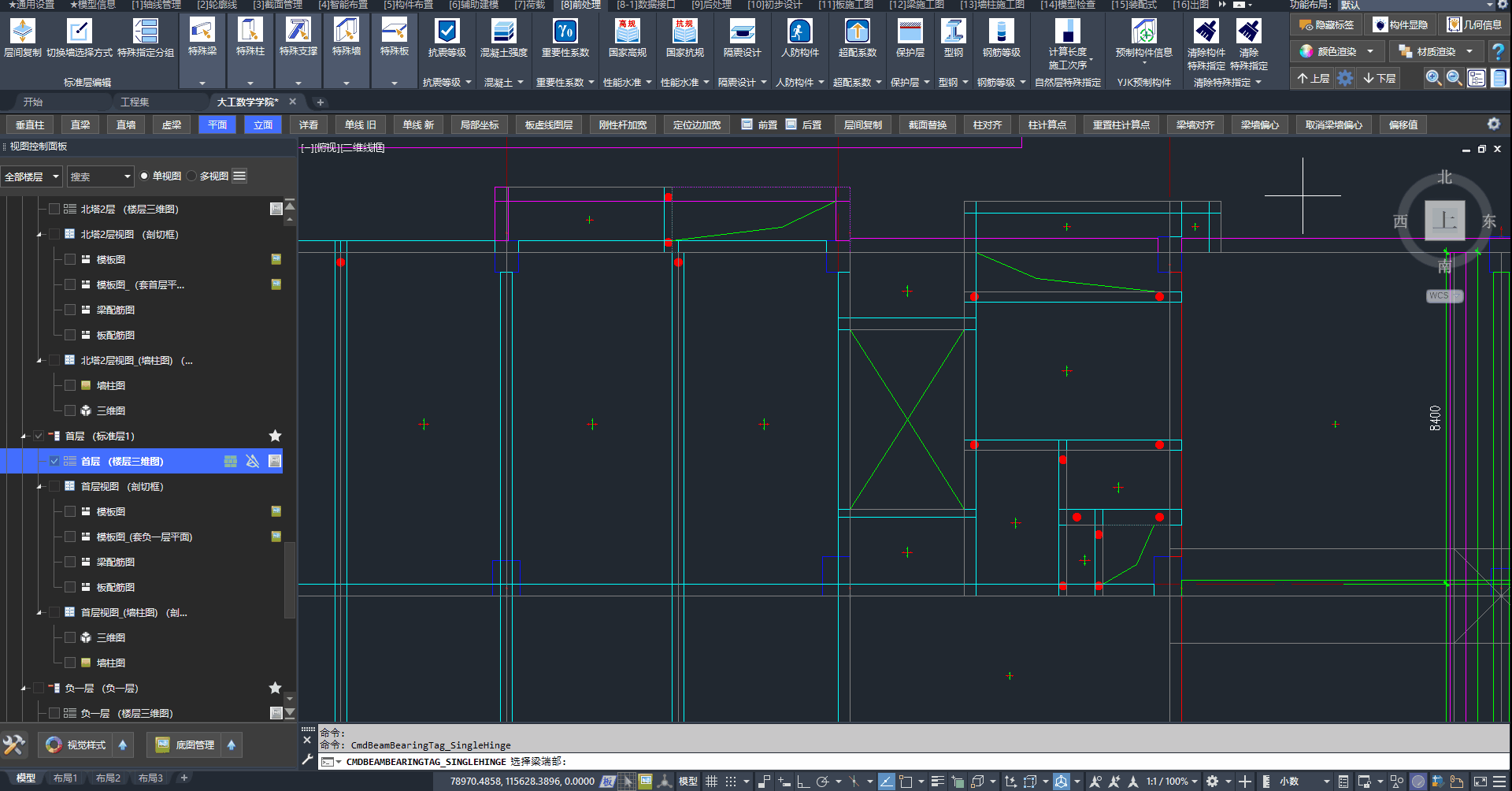

特殊指定标签	点击前处理「特殊梁」「抗震等级」「混凝土强度」「人防构件」等按钮，或「自然层特殊指定」中「墙高度」「柱长系数」「施工次序」后显示的功能属性标签，如“铰接”、“抗震等级”、“墙高度”	特殊构件定义、自然层特殊指定
导模特殊指定标签	点击「参与计算」「导模标高」「转直线」「忽略水平偏移」「层间板」「墙按深梁导模」等按钮后显示的功能属性标签，如“自动判断”、“层间板”、“不参与计算”	导出计算模型的特殊指定
匹配结果标签	计算方法、匹配结果、楼梯结果、匹配时间	查看匹配结果
构件ID标签	匹配所用的构件ID	定位YJK构件
超限信息标签	计算超限的提示信息	超限信息

📢 特别说明：

以下两类标签不受「隐藏标签」控制，只能删除，勿用本节功能处理：

标签类别	典型内容	关闭方式
属性标签	板、梁、墙柱配筋计算书，板配筋值，导入的YJK ID	在各施工图选项卡 /「标签删除」面板中点击「属性标签(单视图)」或「属性标签(全楼)」按钮；「后处理」选项卡 /「删除」面板中为「当前视图属性标签」按钮
施工图字符标注	初步设计、梁施工图生成的截面标注、定位标注、配筋标注	在各施工图选项卡 /「标签删除」面板中点击「全部标签(单视图)」或「全部标签(全楼)」按钮
