体系管理¶
在总信息中创建、修改与删除体系（塔楼）。
大纲¶
一、概述与入口¶
体系相关的主要操作均在总信息的 「平面视图」 中进行。
在平面视图中，可查看各体系的坐标系（平面关系）、体系名称及正负零对应的绝对标高。
多塔建模时，可将建筑总平图作为外部参照载入「总信息」平面视图，并按总平图真实位置摆放各体系坐标系。
1.1、名词解释¶
📍 体系¶
体系是承载楼层的容器。
一栋塔楼可为单个体系，也可由多个体系共同组成。
📍 体系坐标系¶
体系自身的坐标系。
若将体系比作容器，体系坐标系即容器内部的坐标系，用于确定构件在体系内的相对位置。
1.2、功能索引¶
| 操作 | 适用场景 | 查阅 |
|---|---|---|
| 新建体系 | 首塔、多塔首建 | 2.1、新建体系 |
| 复制与镜像 | 多塔快速复制 | 2.2、复制与镜像 |
| 移动与旋转体系 | 调整基点与方向 | 3.1、移动与旋转体系 |
| 抬高或降低体系 | 调整 ±0.000 绝对标高 | 3.2、抬高或降低体系 |
| 重命名体系 | 修改体系名称 | 3.3、重命名体系 |
| 删除体系 | 移除体系 | 4.1、删除体系 |
二、创建体系¶
2.1、新建体系¶
在当前项目中创建新的体系。
🖍️ 操作步骤：
- 点击：「体系管理」选项卡中的「新建体系」按钮
- 确定：体系基点
- 确定：体系 X 轴方向
- 完善：体系的基本信息

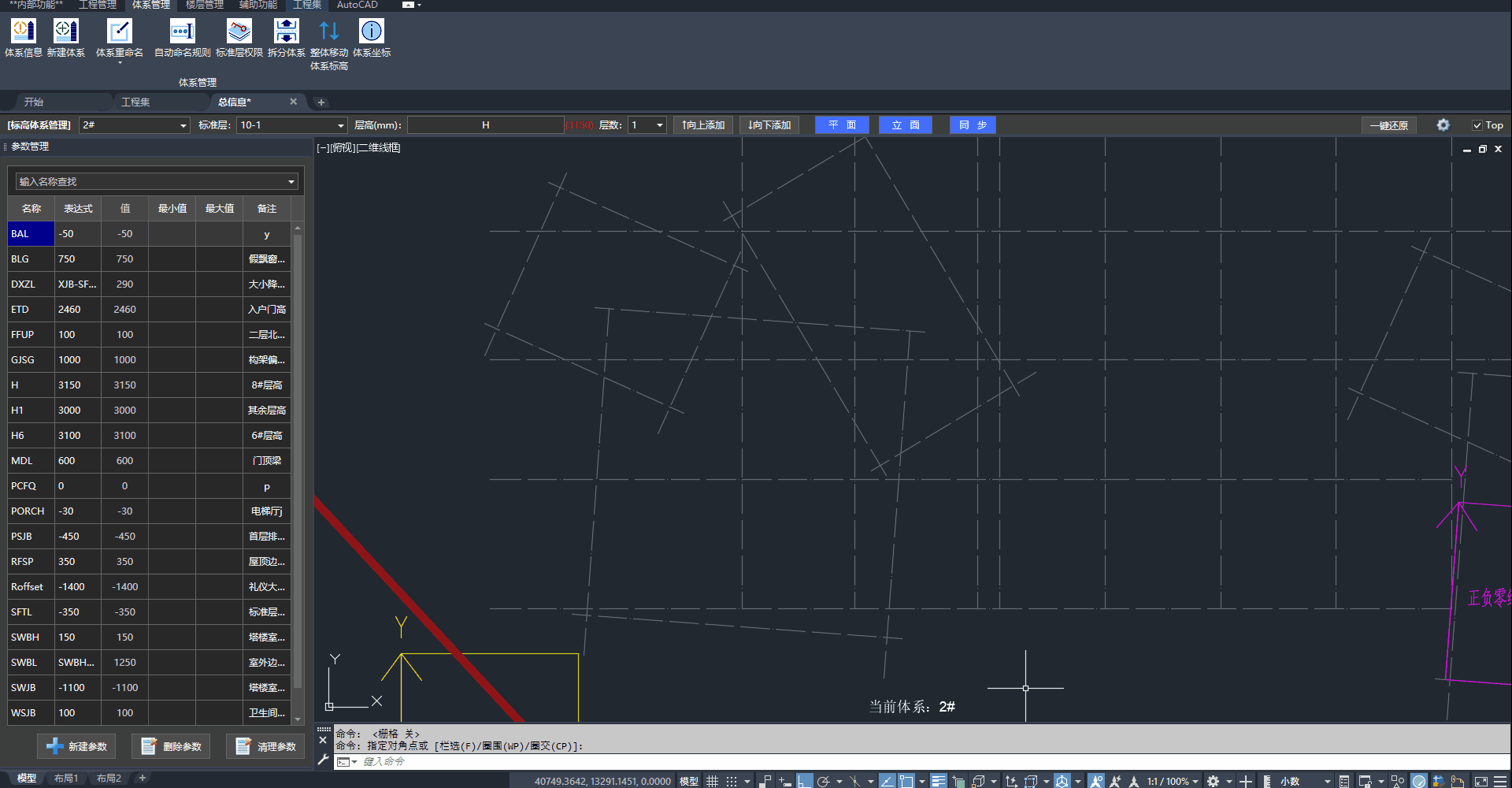

新建体系的操作步骤
关联文档：
2.2、复制与镜像¶
在平面状态下，可直接通过 CAD 的复制和镜像命令来复制已有的体系。
🖍️ 操作步骤：
- 切换：「平面」视图
- 选择：目标体系
- 执行：复制
COPY或镜像MIRROR

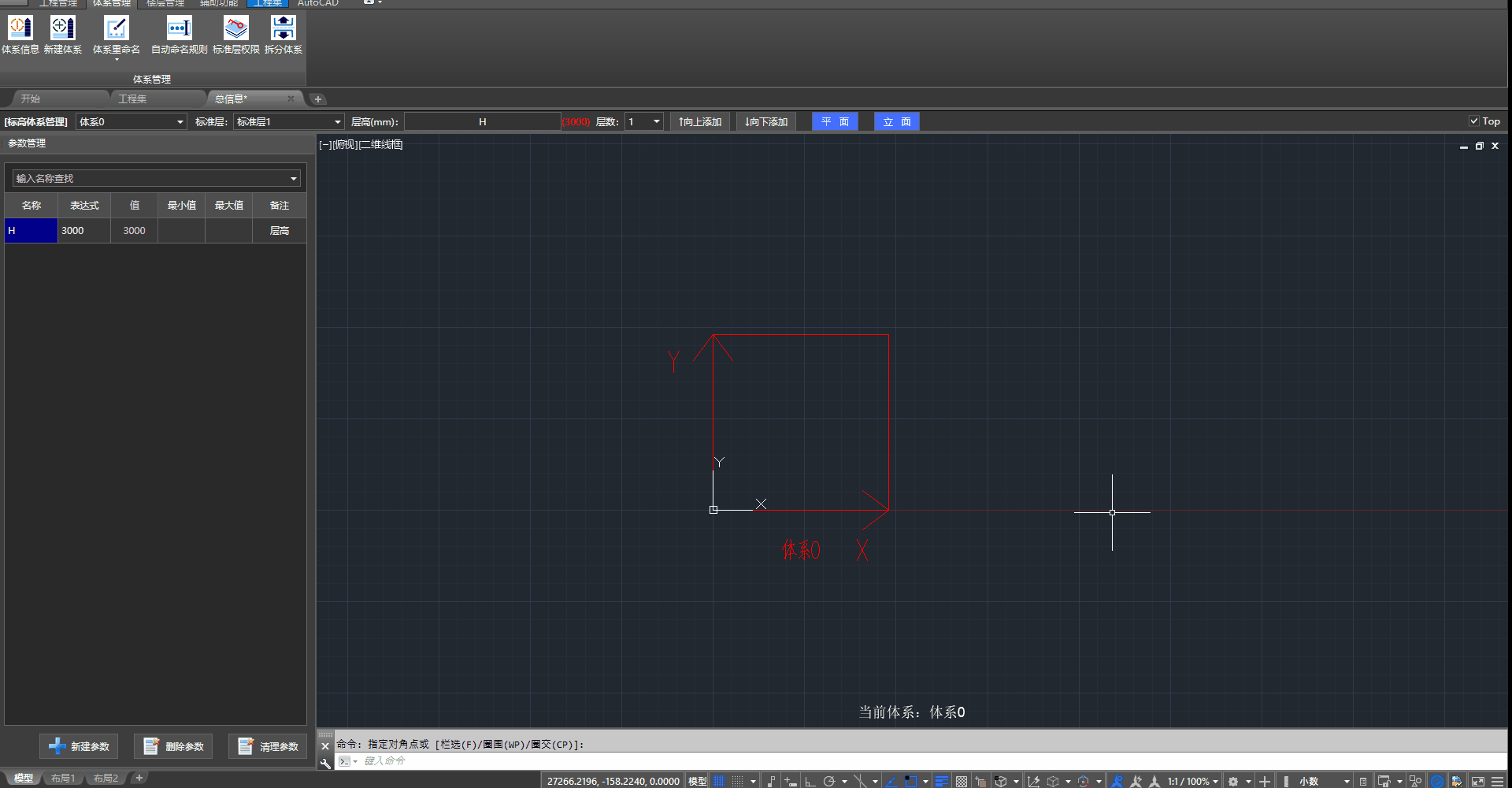

复制与镜像体系的操作步骤
三、修改体系¶
3.1、移动与旋转体系¶
在平面状态下，可通过拖动体系坐标系夹点来实现移动、旋转体系的操作。
亦可通过「体系坐标」功能进行参数化修改。
🖍️ 操作步骤：
- 点击工具条中的「平面」，将视图切换到俯视状态
- 直接拖动体系坐标系夹点，调整位置或方向
- 或点击「体系管理」选项卡中的「体系坐标」按钮，通过界面参数修改体系坐标

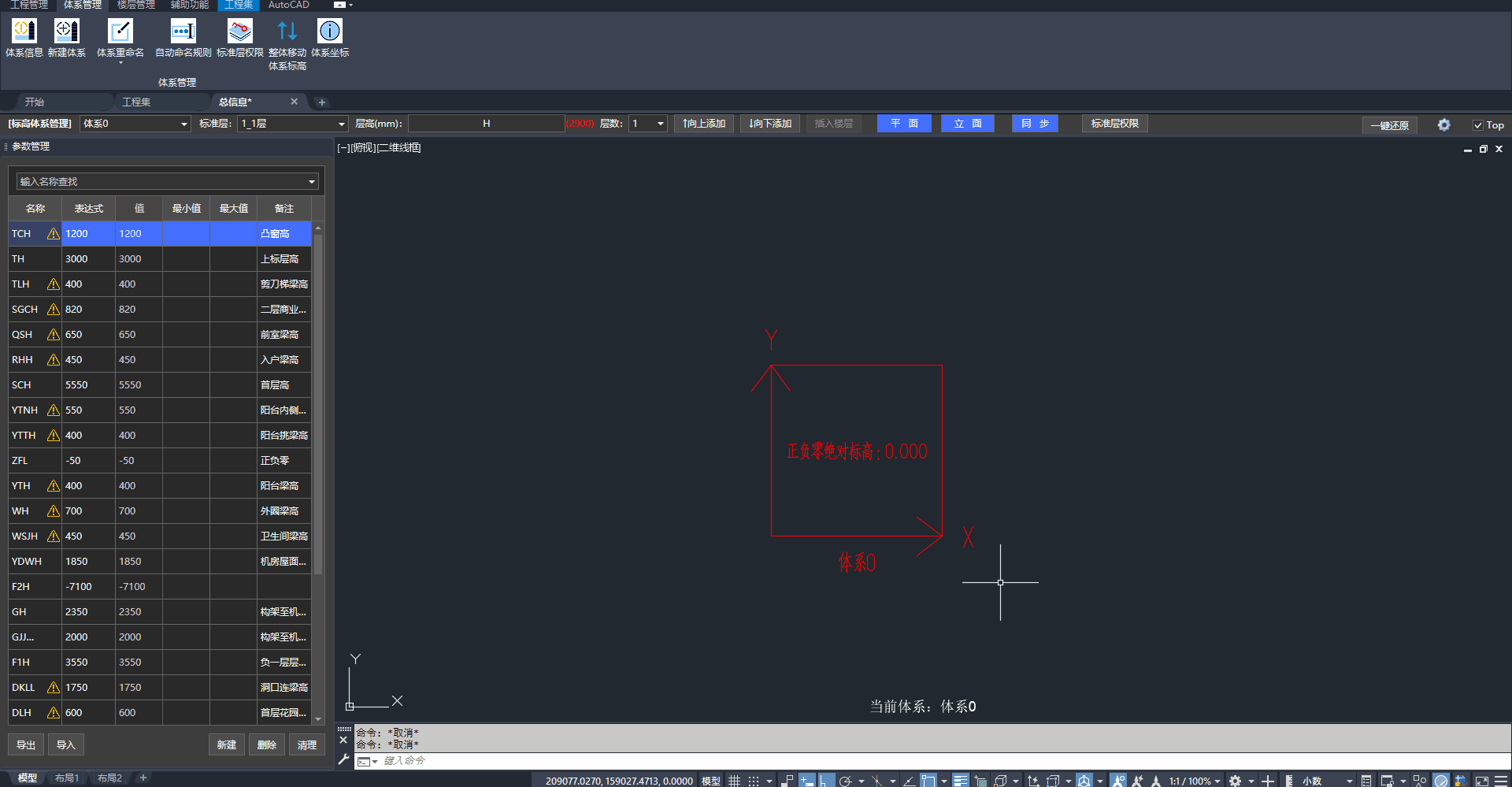

移动与旋转体系的操作步骤
3.2、抬高或降低体系¶
通过「整体移动体系标高」功能，调整 ±0.000 对应的绝对标高。
注意：输入数值的单位为毫米（mm）。
🖍️ 操作步骤：
- 点击：「体系管理」选项卡中的「整体移动体系标高」按钮
- 输入：目标绝对标高（单位：
mm） - 确认：执行移动

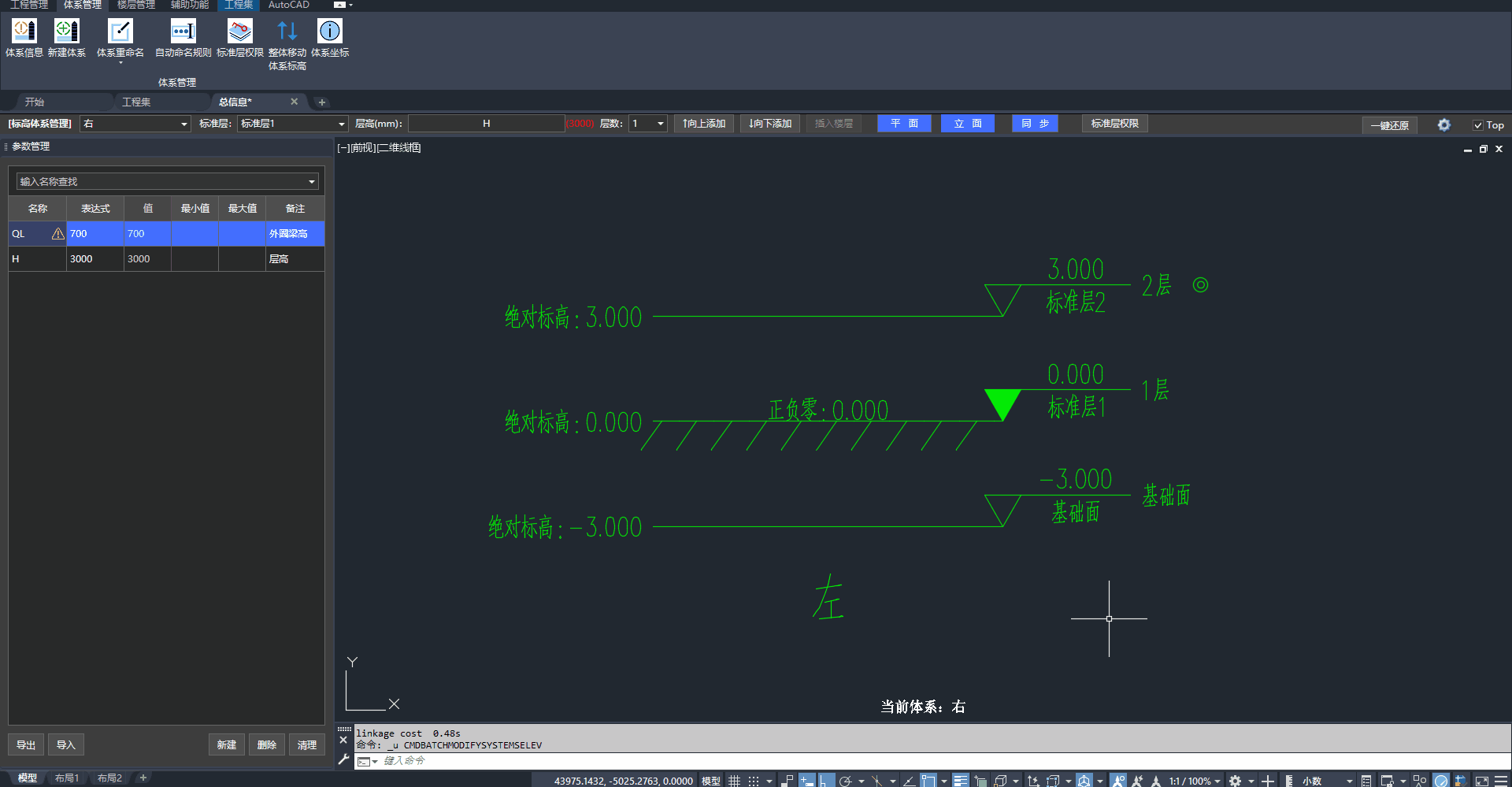

整体移动体系标高的操作步骤
📢 特别说明：
当移动后的体系坐标有所碎数时，会自动弹出调整误差的提示。
3.3、重命名体系¶
支持在位编辑体系名称，亦可通过「体系重命名」功能修改。
🖍️ 操作步骤：
- 点击工具条中的「平面」，将视图切换到俯视状态
- 直接双击体系名称，在位编辑
- 或点击「体系管理」选项卡中的「体系重命名-单个」或「体系重命名-多个」按钮

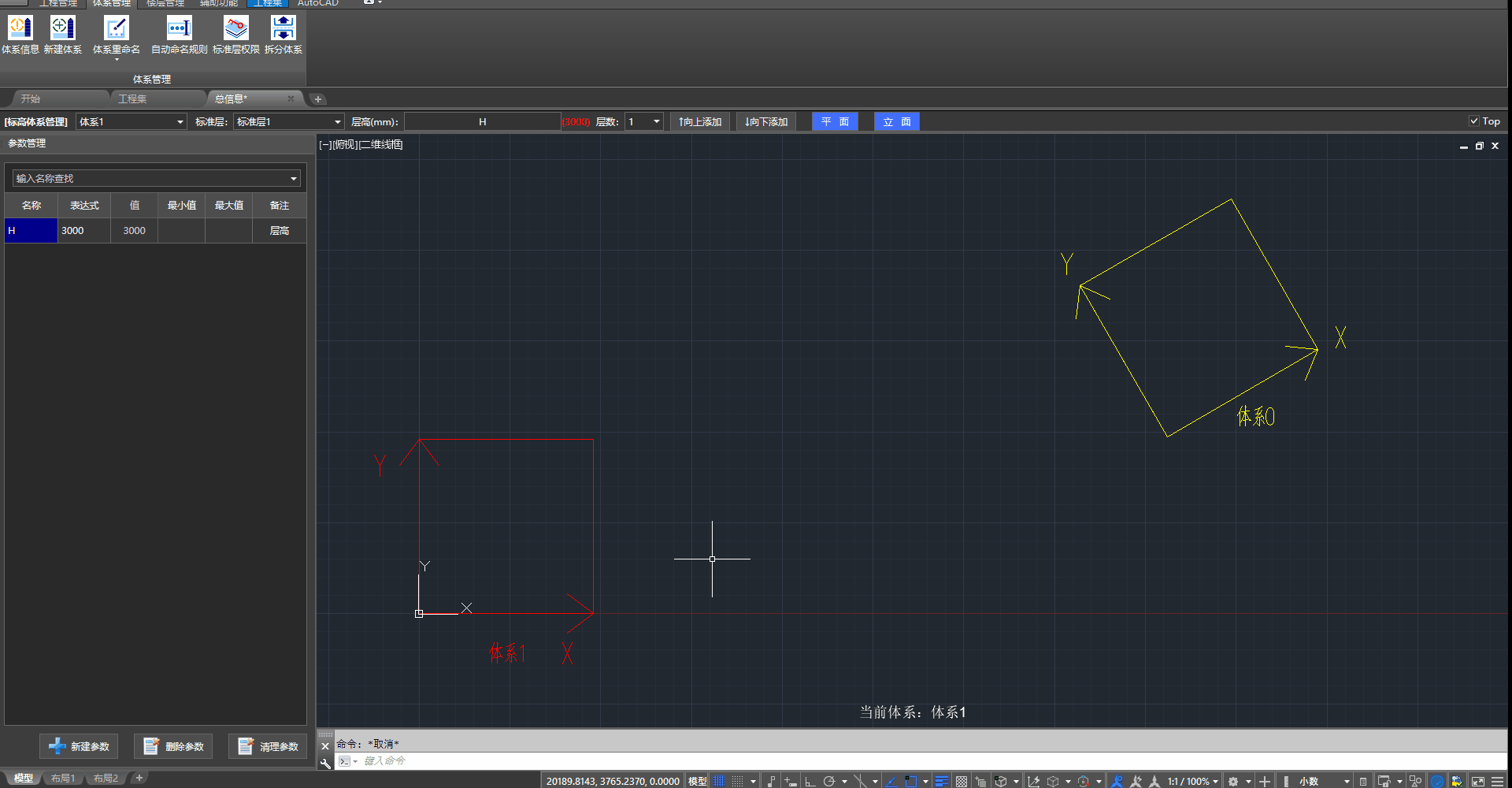

在位编辑体系名称的操作步骤
四、删除体系¶
4.1、删除体系¶
可使用 CAD 的删除 ERASE 功能删除体系。
🖍️ 操作步骤：
- 点击工具条中的「平面」，将视图切换到俯视状态
- 选择体系，执行
ERASE删除

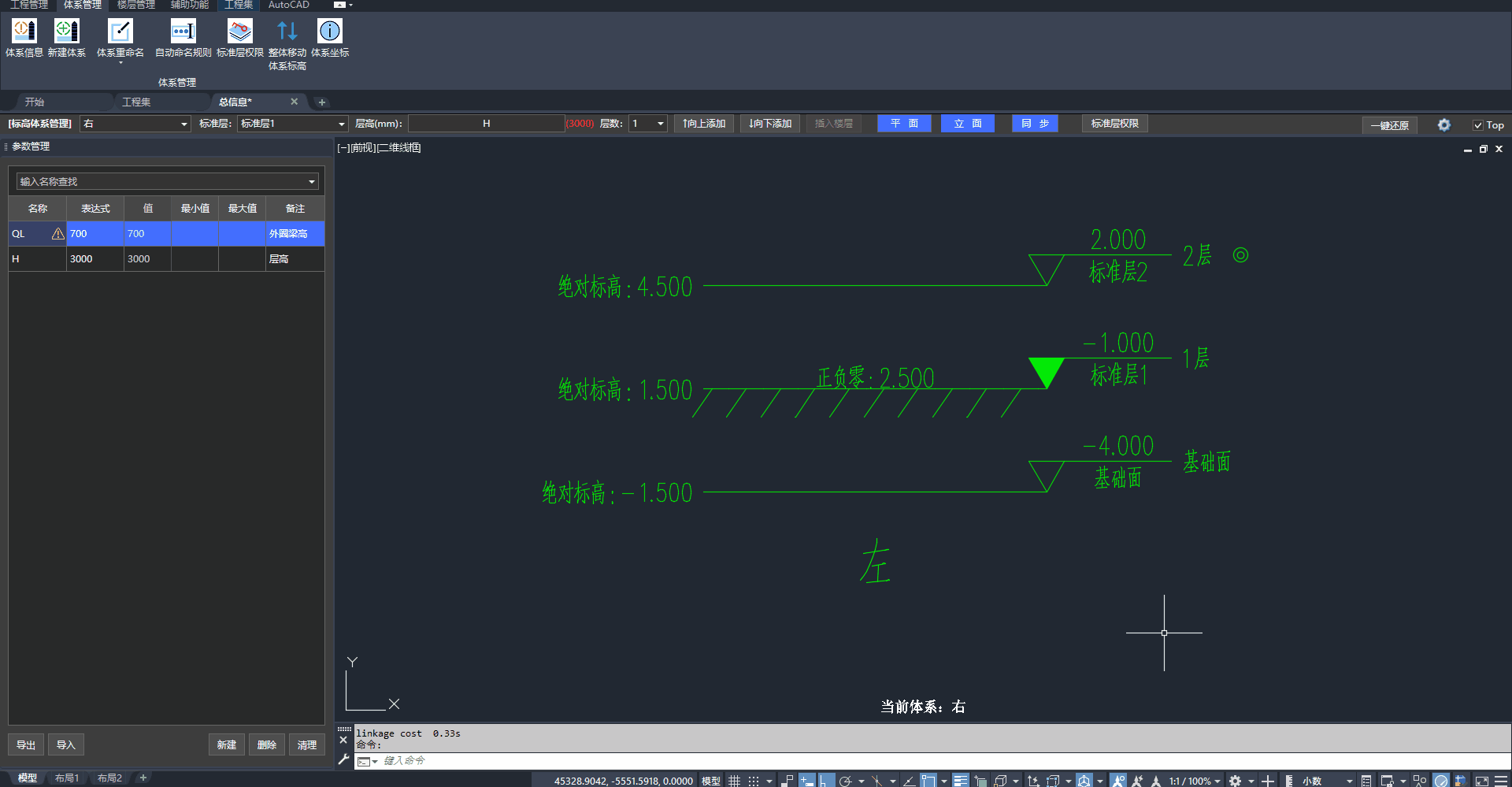

删除体系的操作步骤
