快速翻模¶
💖感谢小迅资深用户黄浩文黄总供稿
大纲¶
前言¶
已有初步设计图纸和计算模型，如何快速翻模？

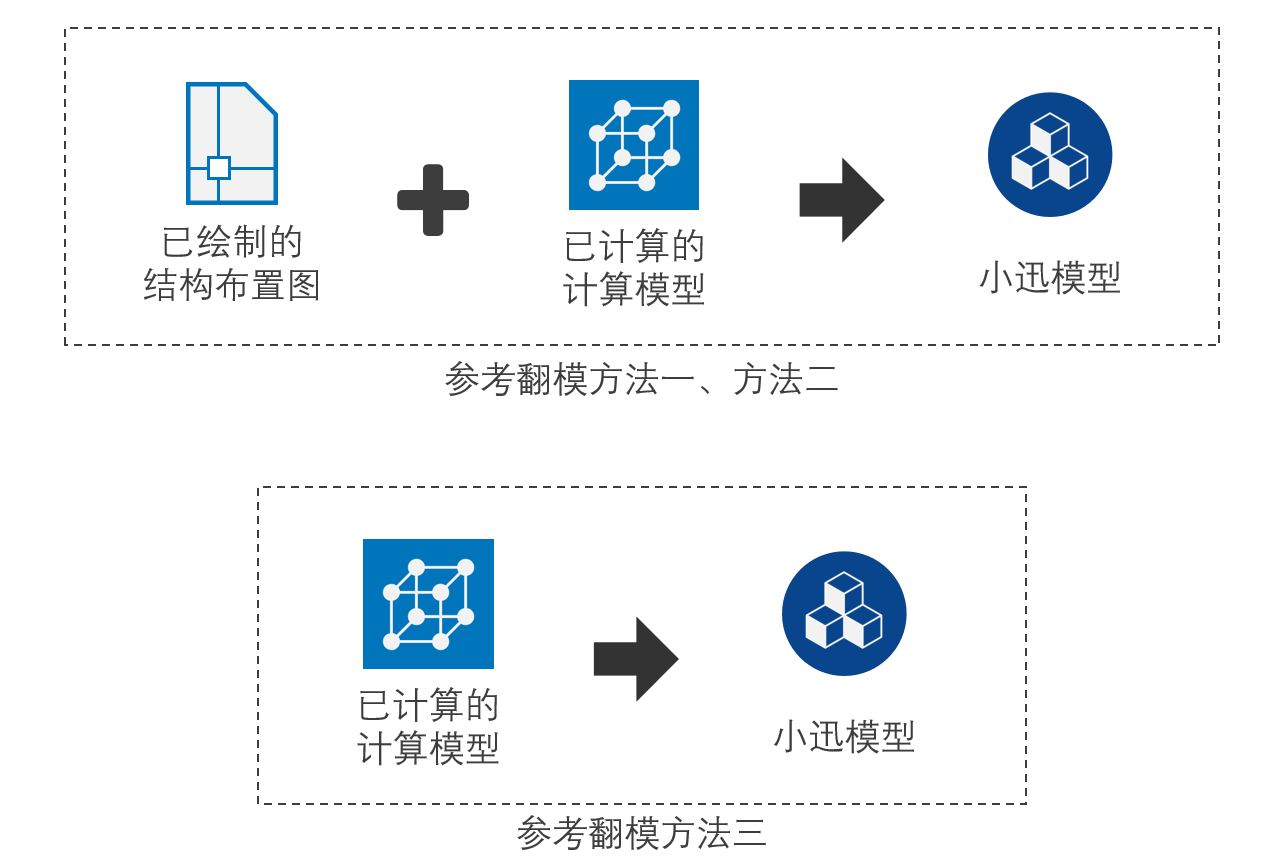

不同使用场景下的翻模方法：
方法一：手动建模+匹配¶
手动布置构件后，匹配YJK梁板截面和荷载
快速翻模的最优办法，强烈推荐！👍️👍️👍️
👇欢迎查看【小迅操作视频（7）-- 用建筑图和计算模型快速翻模】

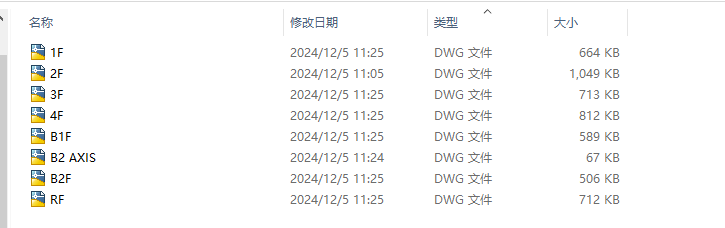

1.1、拆图¶
利用拆图功能，拆出每层的结构布置图。

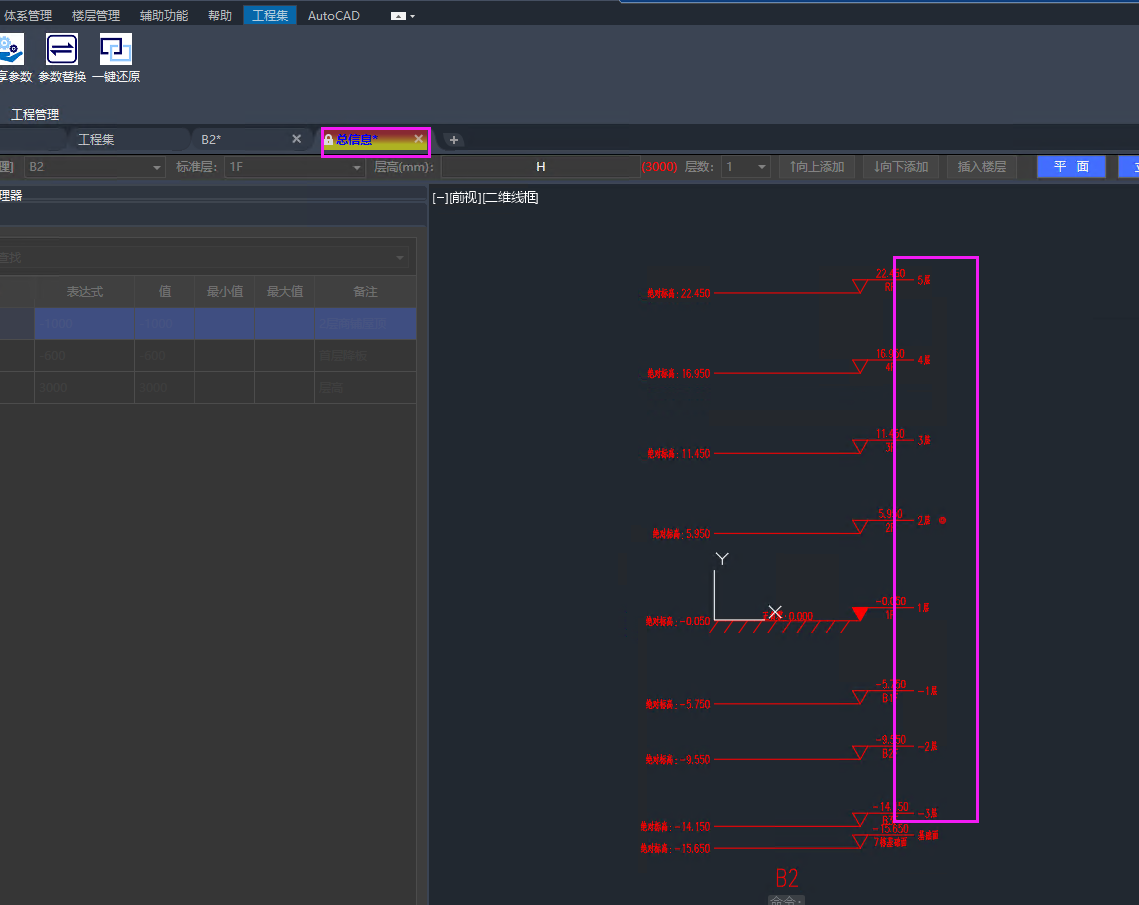

1.2、新建工程¶
创建工程，并在总信息中设置塔楼、标准层、层高等信息。

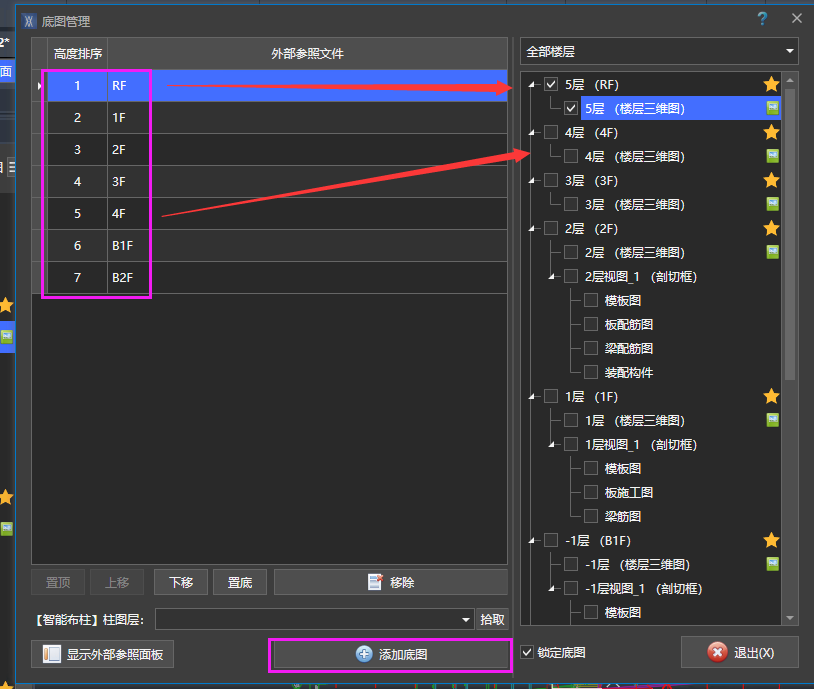

1.3、衬入底图¶
进入设计图纸，在各楼层的视图中插入拆好的结构布置图。
1.4、创建轴网¶

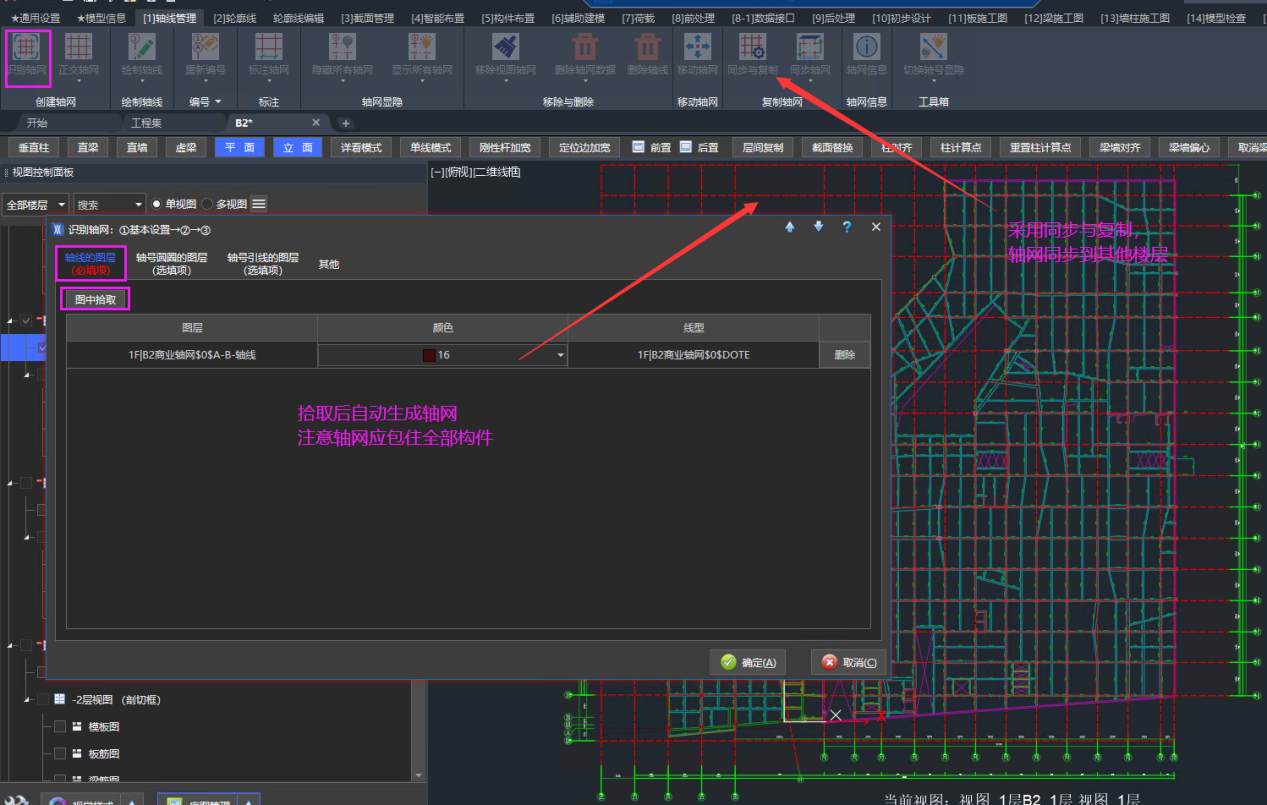

识别轴网或手动创建轴网。
关键步骤，解决误差的问题。

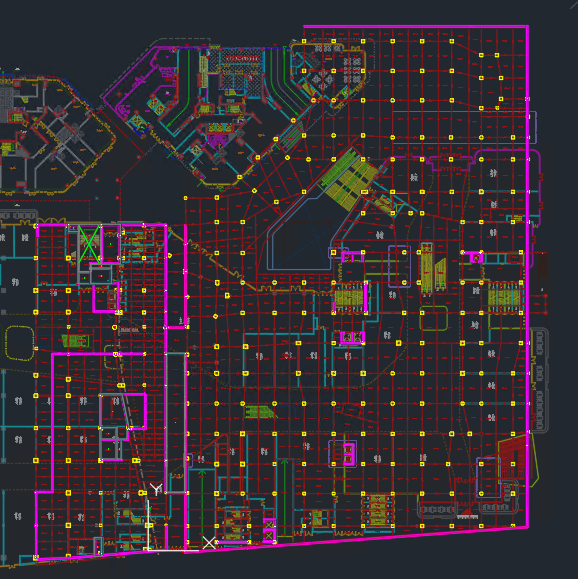

1.5、布置竖向构件¶
手动布置全部楼层的竖向构件。
注意墙柱变截面的方向，务必确认好构件对齐方式。

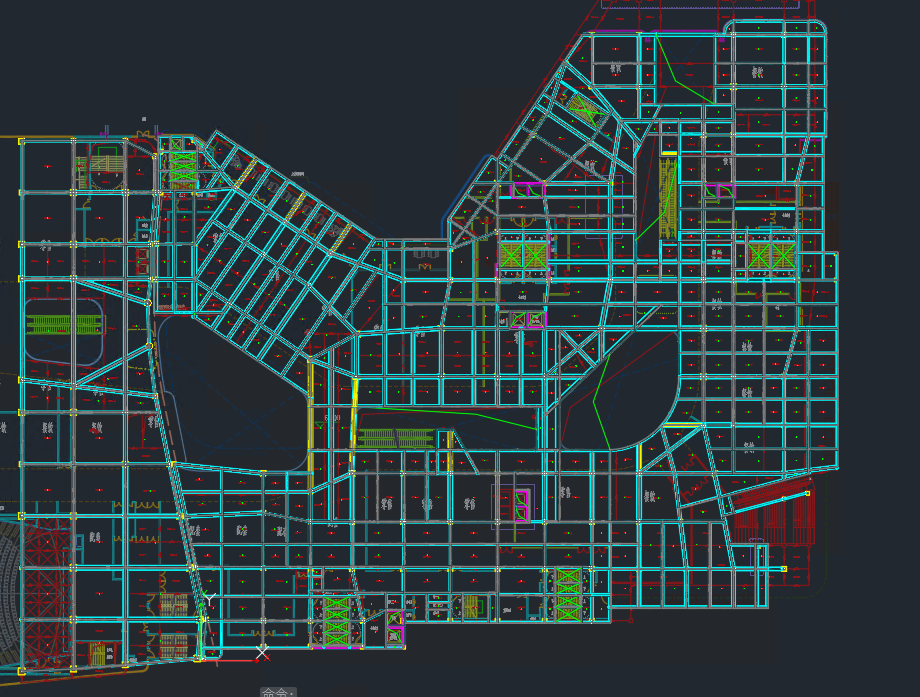

1.6、布置梁构件¶
贴入已有盈建科的单线截面图，重新手动布置梁构件。
务必确认好构件对齐方式。
建议布置时采用特殊截面（比如300*618）并设置成红色，以便匹配不上YJK截面时易被察觉。
1.7、匹配计算模型¶

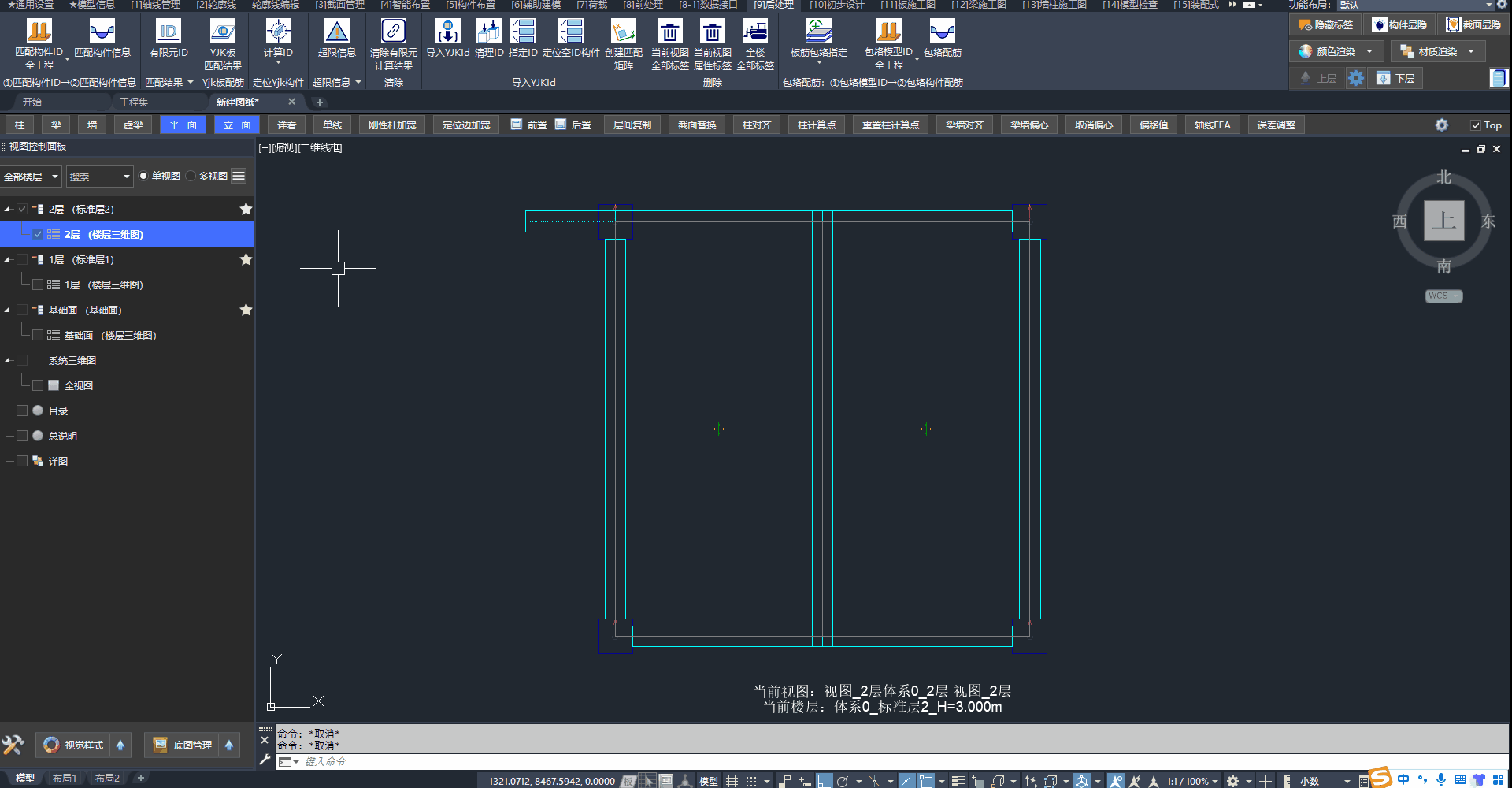

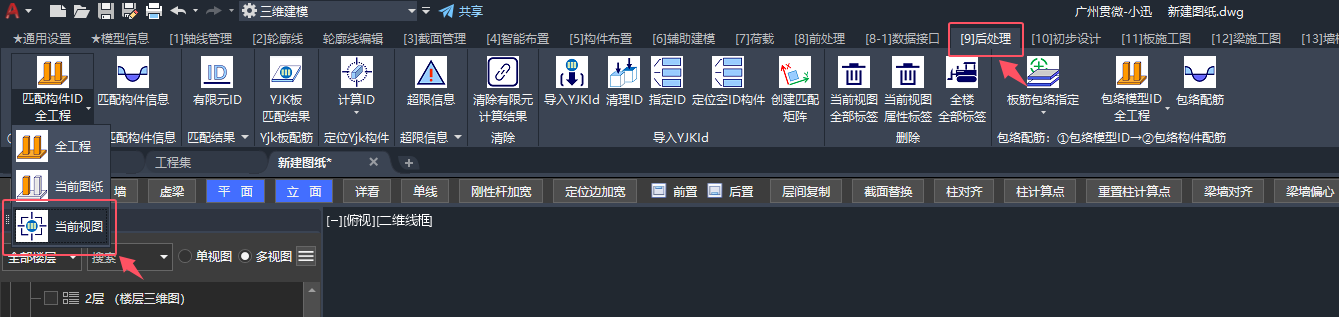

布置好一层梁构件后，匹配当前视图的计算模型，刷新构件截面和匹配荷载。
1.8、检查模型¶

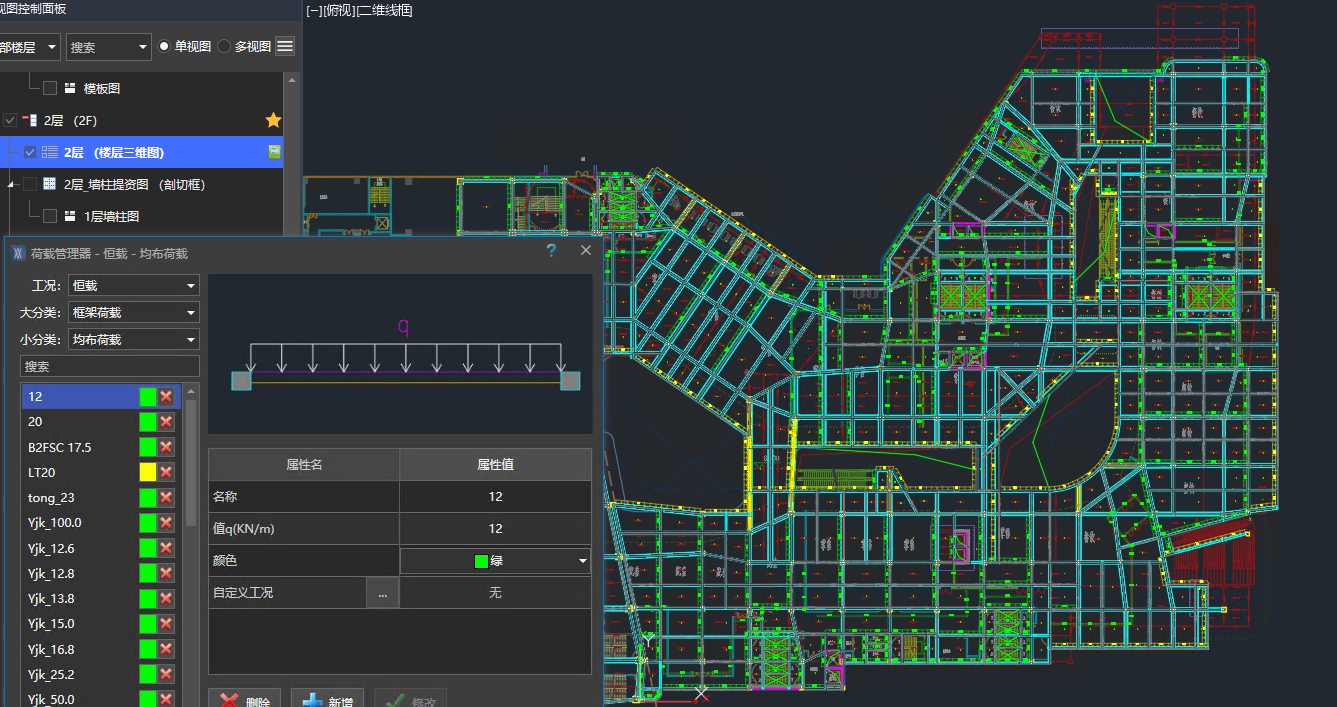

"匹配构件信息"完成后，看到梁板截面和荷载布置均从盈建科复制过来。
可以单层导出计算看看有无问题，没问题再继续下一层。
方法二：识别模板图+匹配¶
识别二维图纸后，匹配YJK梁板截面和荷载
识别图纸生成小迅模型的完成度与图纸的质量有关❗❗❗
通过大量的实践，我们建议用户：先识别一层图纸，判断一下是否采用此方法。
2.1、前序步骤¶
前序步骤同“方法一”
注意：完成识别一层构件后，再继续添加楼层，务必不要一次性添加所有楼层。

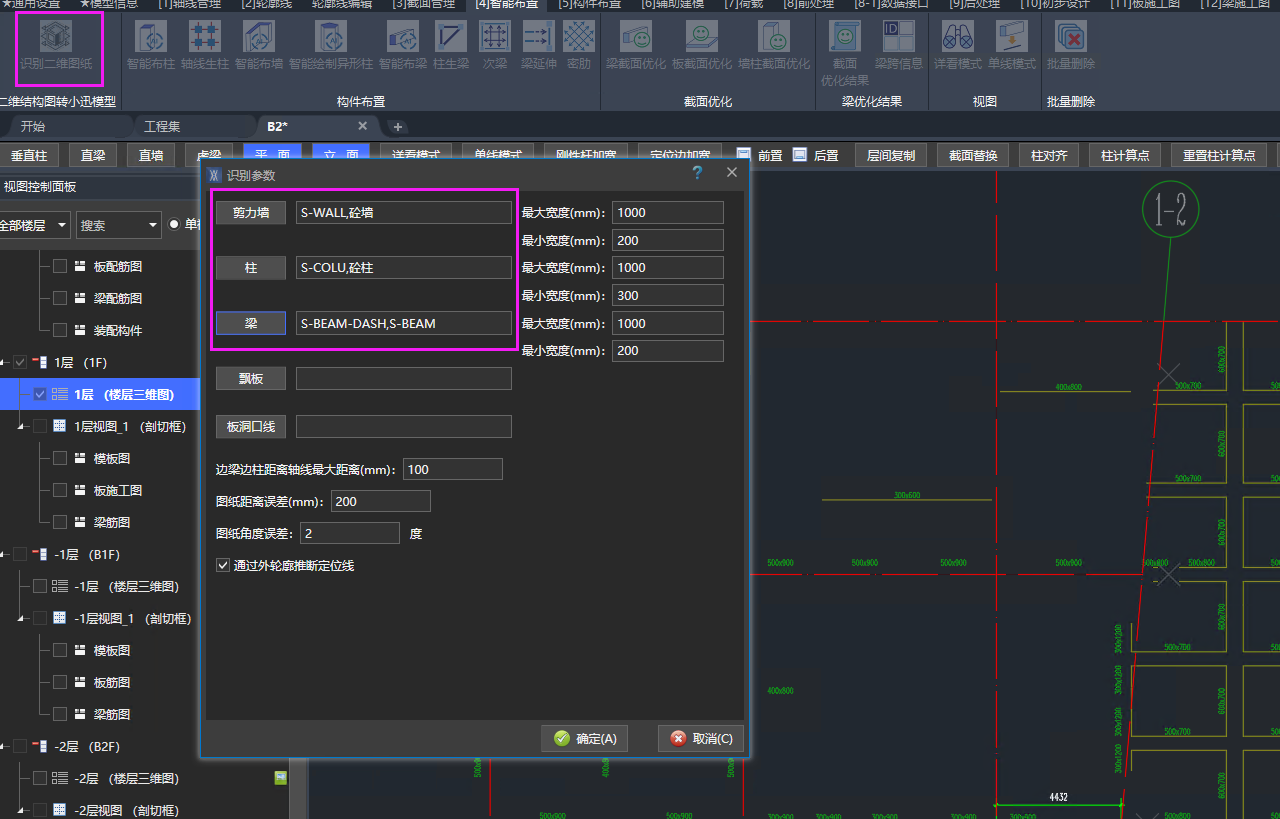

2.2、识别二维图纸¶

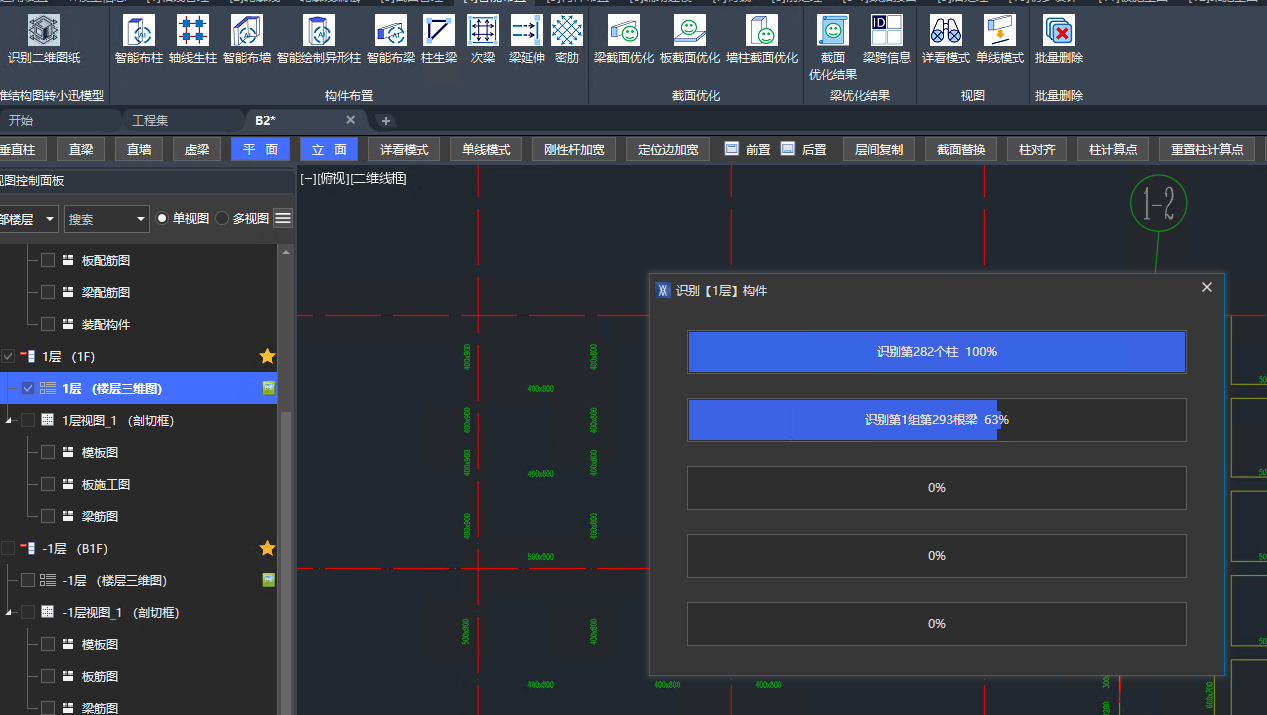

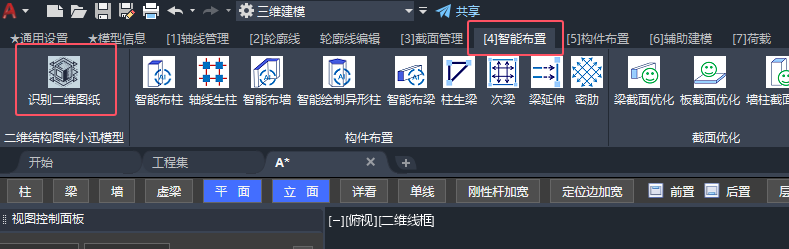

识别二维图纸
务必确认构件的对齐方式，这样在匹配计算模型后，模板图也是正确的。
2.3、匹配计算模型¶

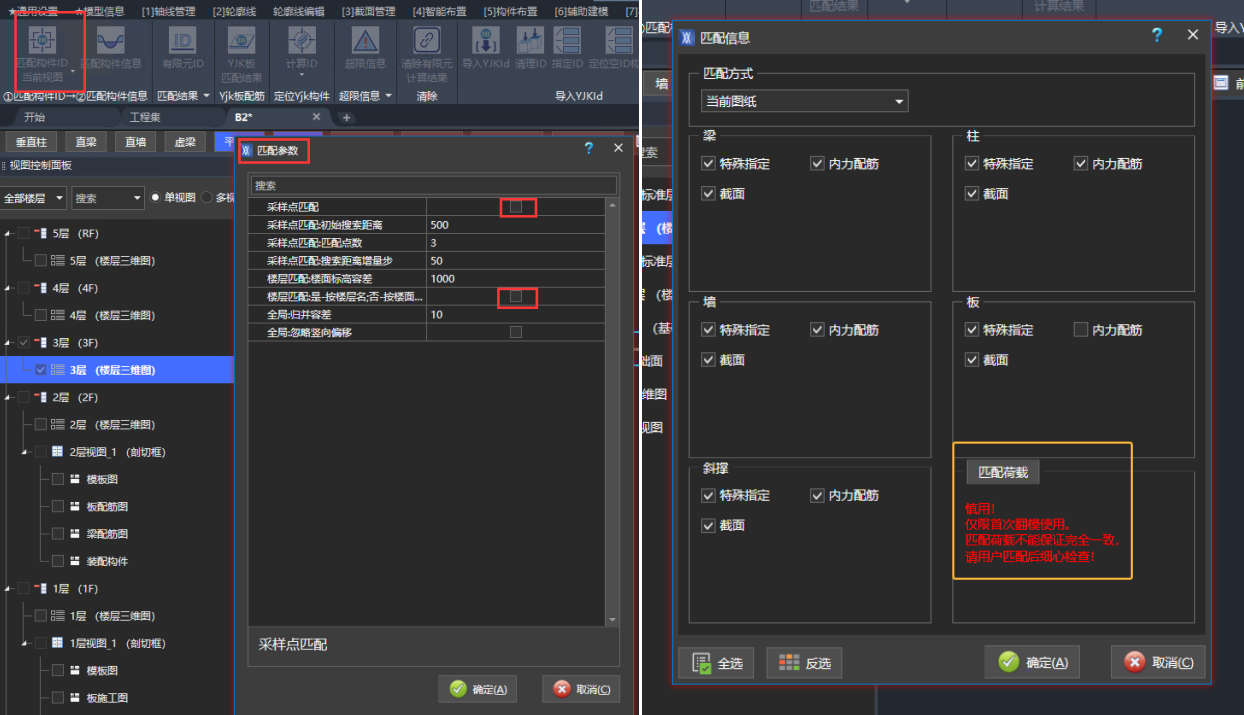

匹配计算模型，刷新构件截面和匹配荷载。
2.4、检查模型¶
匹配完成后，需要手动处理计算节点信息。
最后，可尝试导出到计算软件，检查能否正常计算。
方法三：直接导入计算模型¶

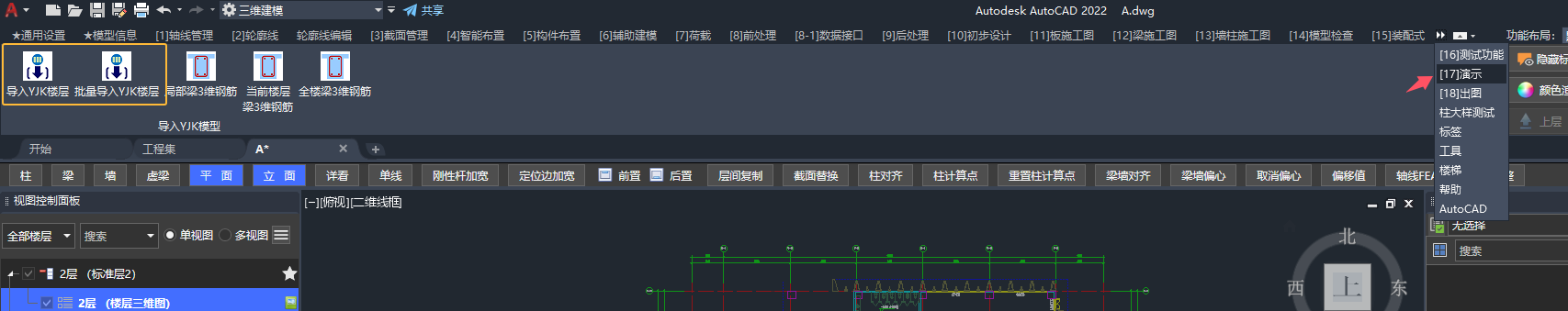

导入YJK生成小迅模型
需要YJK的模型和实际模板图基本一致。
通过大量的实践，小迅团队认为：此方法生成的小迅模型，难以维护。
可以理解为一次性模型，仅作为展示施工图功能使用。
故“导入YJK模型”的按钮放置在“演示”选项卡中。
更新日期：2025年12月15日
