其他格式模型数据

介绍小迅将模型导出为三维平台所需的数据格式。

大纲

• 一、概述
• 二、导出三维Body
• 三、导出 glb 格式数据
• 四、小迅BIM模型开放平台

---

一、概述

功能	结果形式	典型用途
导出三维Body	三维实体（Body / Solid）	在 CAD 或下游工具中继续使用实体几何
导出 glb 格式数据	.glb（glTF Binary）	Web 展示、轻量化浏览；可导入 小迅 BIM 模型开放平台

---

二、导出三维Body

将当前模型中的三维实体导出为 Body / Solid，供 CAD 或其他支持实体几何的工具使用。

导出操作

🖍️ 操作步骤：

1. 在「工具」选项卡 /「工具」面板中点击「导出三维Body」按钮
2. 指定保存路径
3. 选择需导出的构件，右键结束

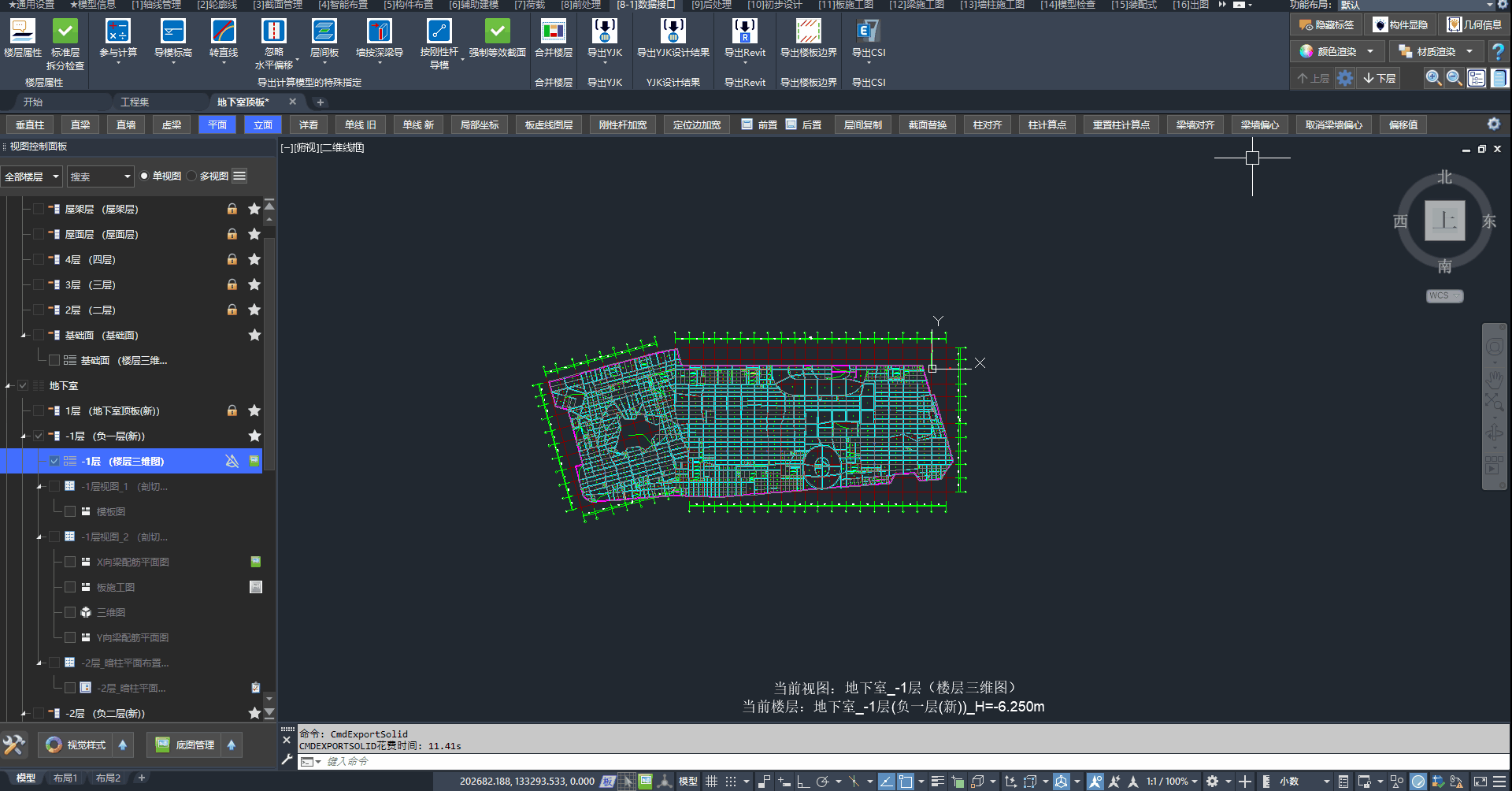

指定保存路径后选择构件，导出三维 Body

📢 特别说明：

导出板构件时须开启「板可选择」。

在 CAD 中使用

导出后的 Solid 可在 CAD 中打开，继续查看、编辑三维实体。

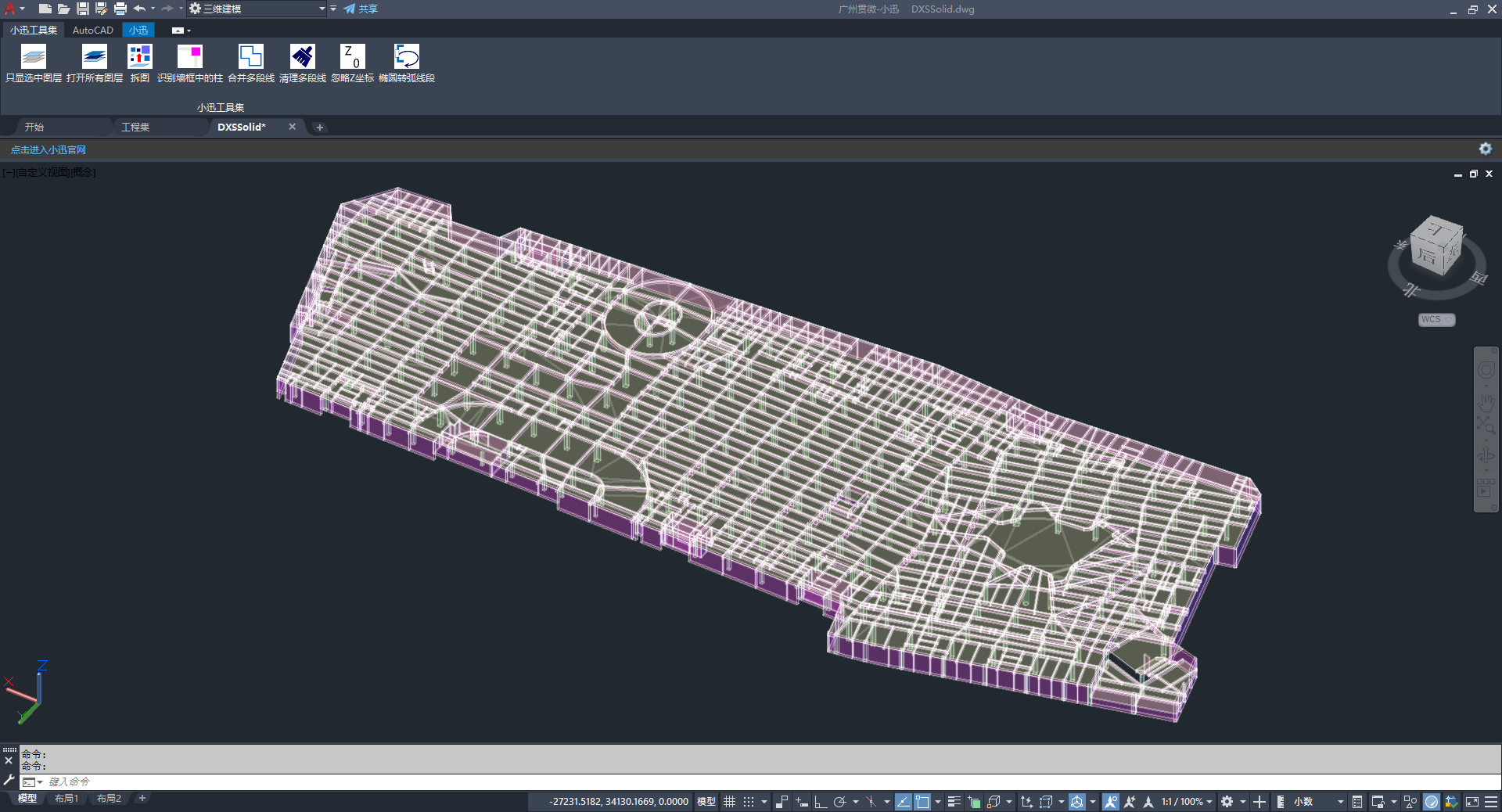

导出三维 Body 后，在 CAD 中打开 Solid 模型

导入 SketchUp

导出后的 Solid 可导入 SketchUp，用于展示、漫游或二次建模。

🖍️ 操作步骤：

1. 在 SketchUp 中打开「文件」菜单，点击「导入」
2. 选择：小迅导出的 Solid 模型文件
3. 按提示完成导入

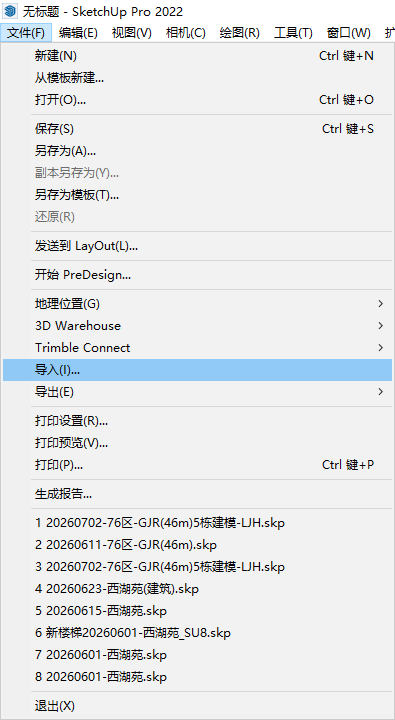

在 SketchUp「文件」菜单中点击「导入」

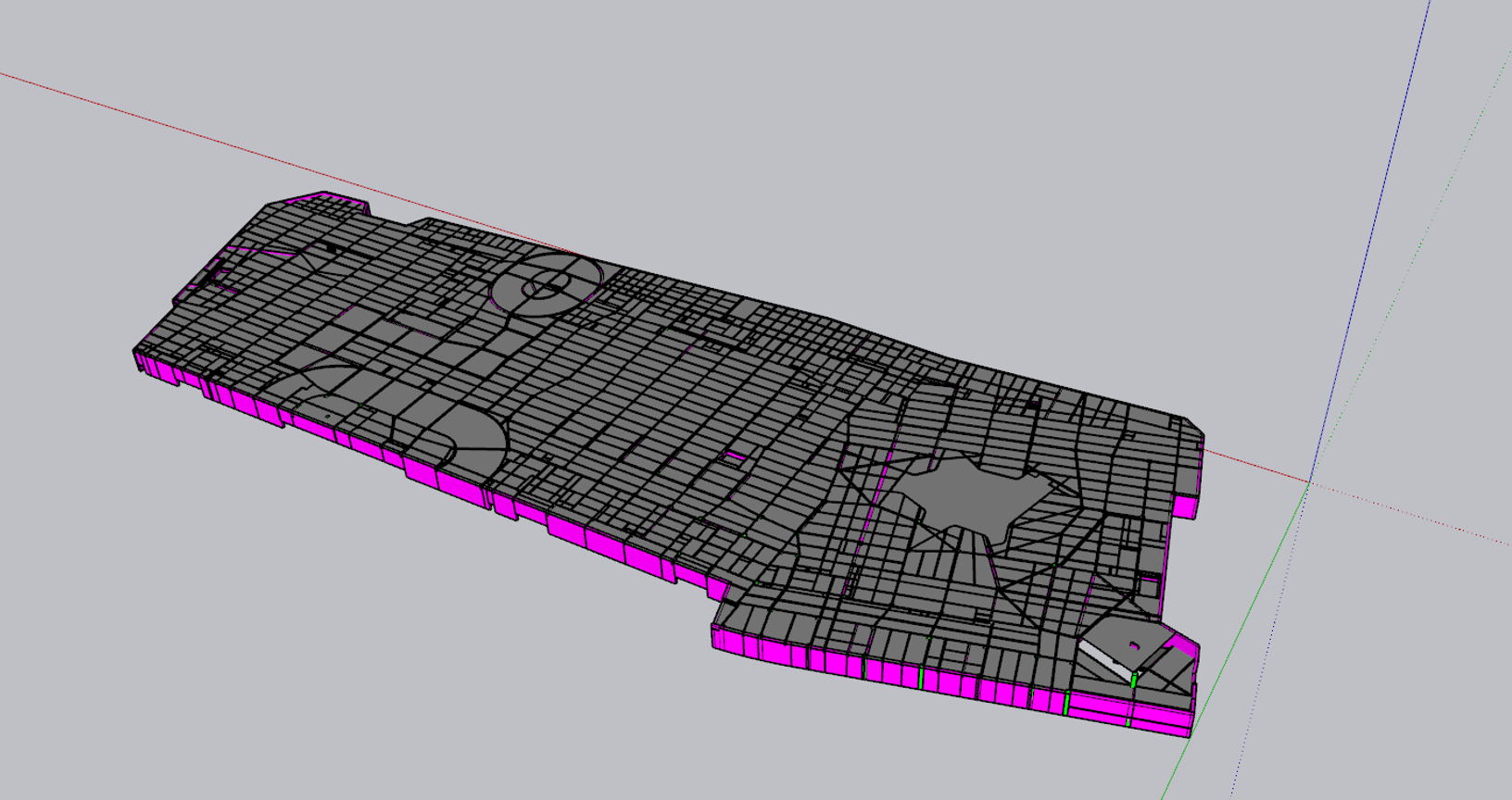

将导出的 Solid 模型导入 SketchUp 后的效果

---

三、导出 glb 格式数据

将模型导出为 .glb（glTF Binary），便于在 Web、轻量化浏览或可视化链路中使用。

按导出范围提供四条命令，可在命令行输入后执行：

方式	命令	说明
选择构件导出	CMDEXPORTGLB	导出用户选中的构件
全工程导出	CMDEXPORTGLBPROJECT	导出整个工程的模型
当前图纸模型导出	CMDEXPORTGLBDRAWING	导出当前图纸中的模型
当前体系模型导出	CMDEXPORTGLBSYSTEM	导出当前体系中的模型

选择构件导出

🖍️ 操作步骤：

1. 命令行输入：CMDEXPORTGLB
2. 选择：需导出的构件
3. 指定保存路径，生成 .glb 文件

全工程导出

🖍️ 操作步骤：

1. 命令行输入：CMDEXPORTGLBPROJECT
2. 按提示确认后指定保存路径，生成 .glb 文件

当前图纸模型导出

🖍️ 操作步骤：

1. 命令行输入：CMDEXPORTGLBDRAWING
2. 按提示确认后指定保存路径，生成 .glb 文件

当前体系模型导出

🖍️ 操作步骤：

1. 切换到目标体系
2. 命令行输入：CMDEXPORTGLBSYSTEM
3. 按提示确认后指定保存路径，生成 .glb 文件

📢 特别说明：

导出的.glb 模型后可上传至 小迅 BIM 模型开放平台 进行 Web 端浏览。

---

四、小迅BIM模型开放平台

导出的 .glb 可在小迅 BIM 模型开放平台中导入并浏览。平台地址：https://www.gwforu.com/bim

小迅 BIM 模型开放平台：可切换「云端模型」「本地模型」，添加模型后点击「进入模型」浏览

典型流程：

1. 按 导出 glb 格式数据 生成 .glb 文件
2. 打开上述平台，在「本地模型」中点击「添加模型」导入文件（亦可拖拽导入）
3. 选中模型后点击「进入模型」进行浏览

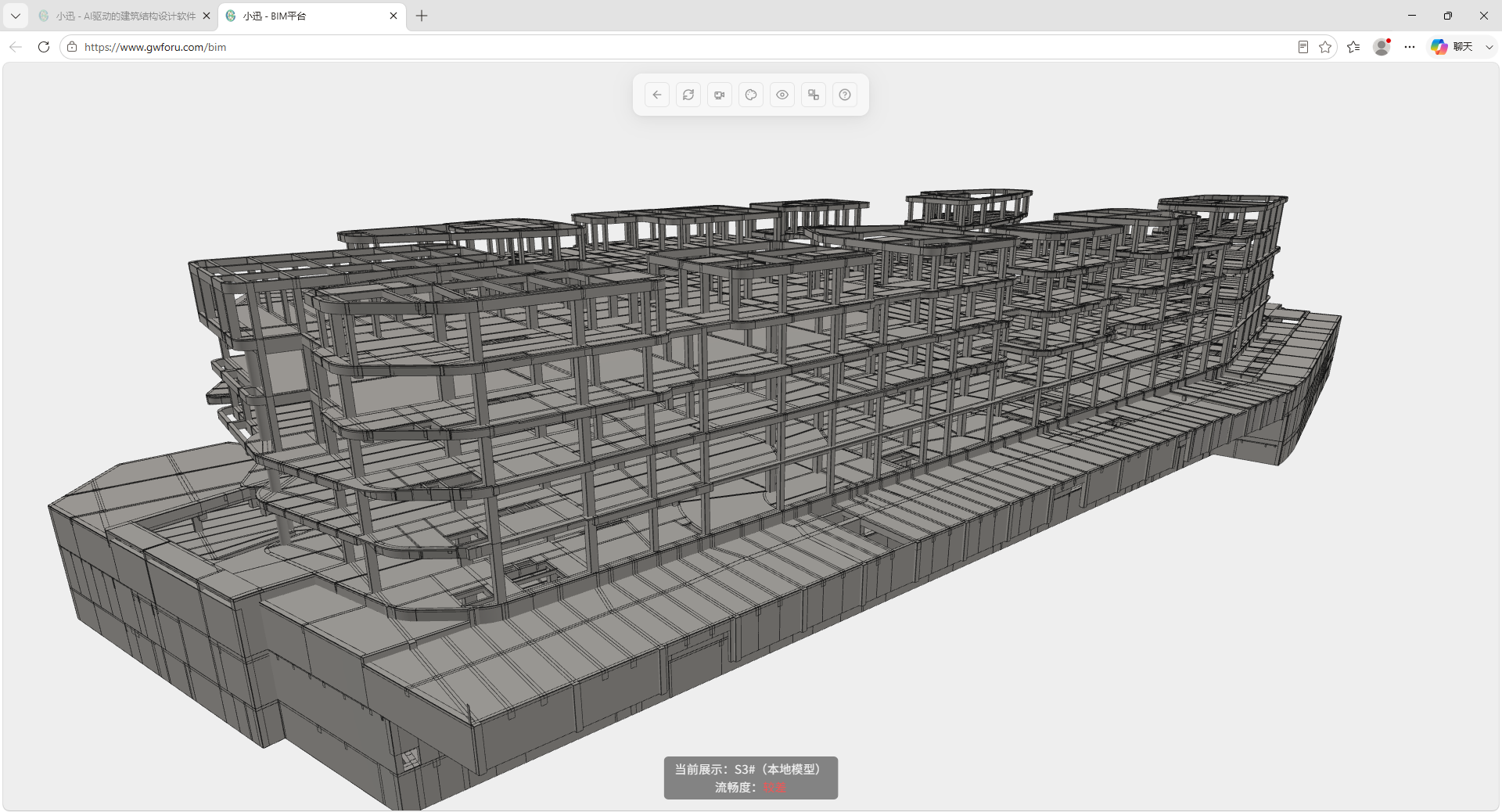

进入「本地模型」后的三维浏览界面

---
