板施工图¶

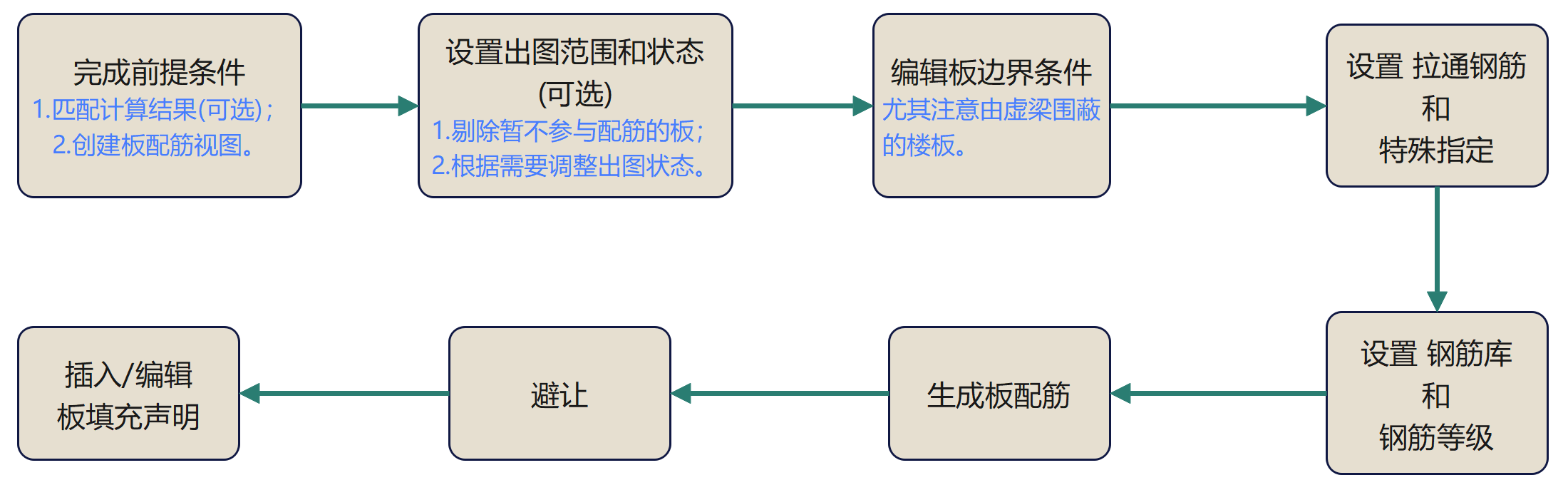

一.工作流¶
板配筋施工图视频讲解

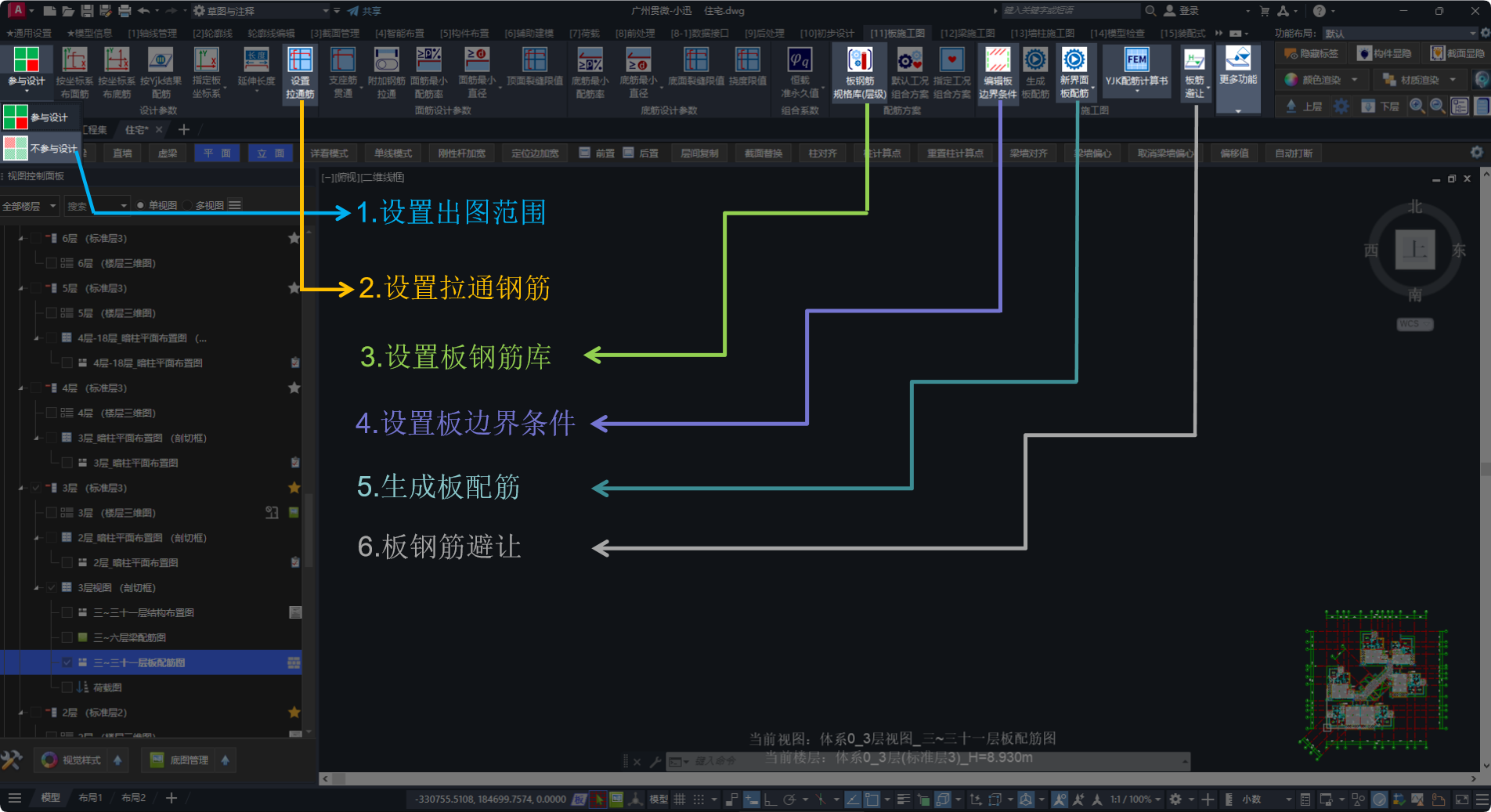

板配筋工作流图解

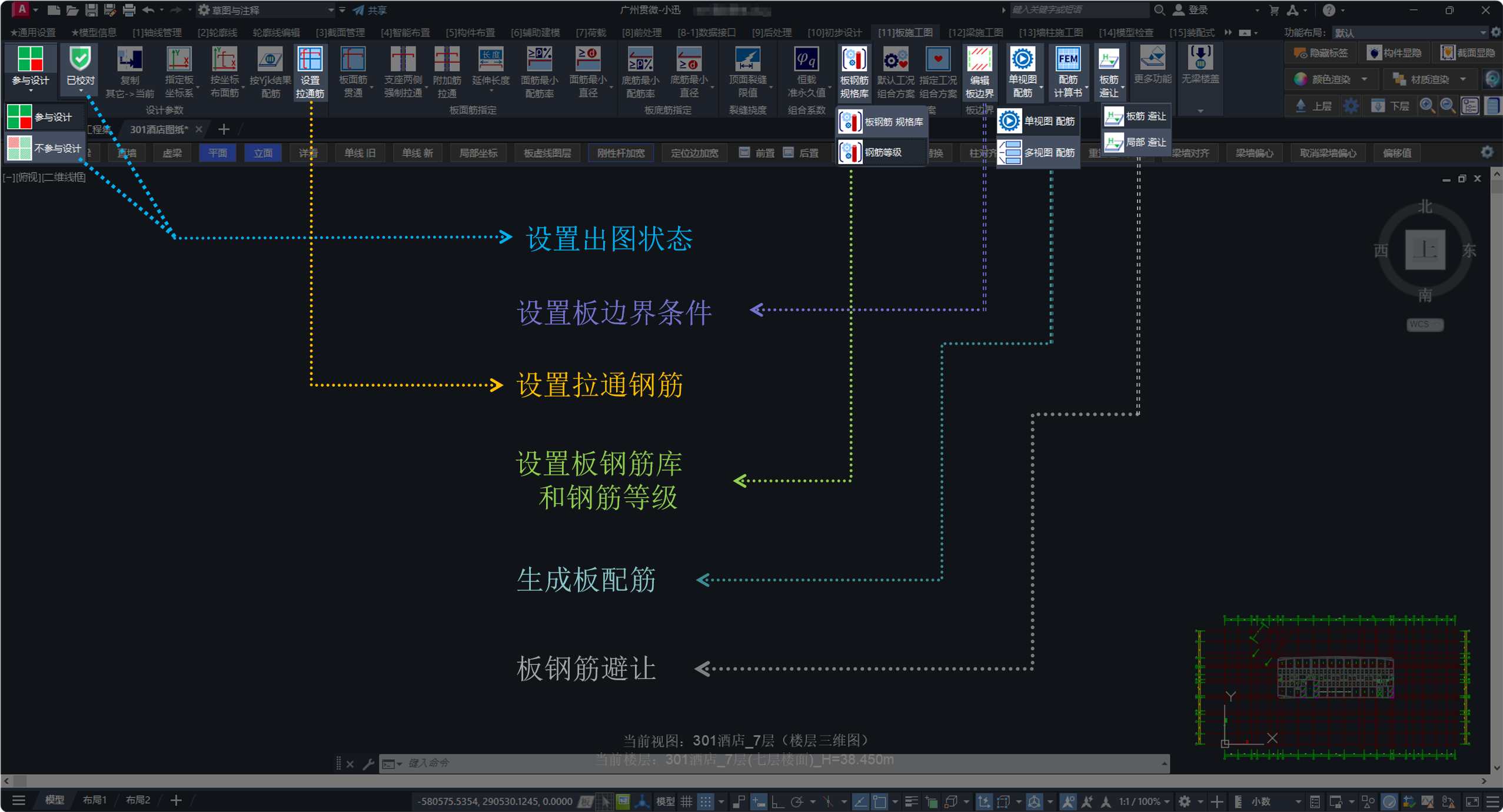

板配筋主要功能按钮
1.前提条件¶
在剖切框下添加「板配筋图」视图
2.设置出图范围¶
点击“不参与设计”，再选择非出图范围的楼板。

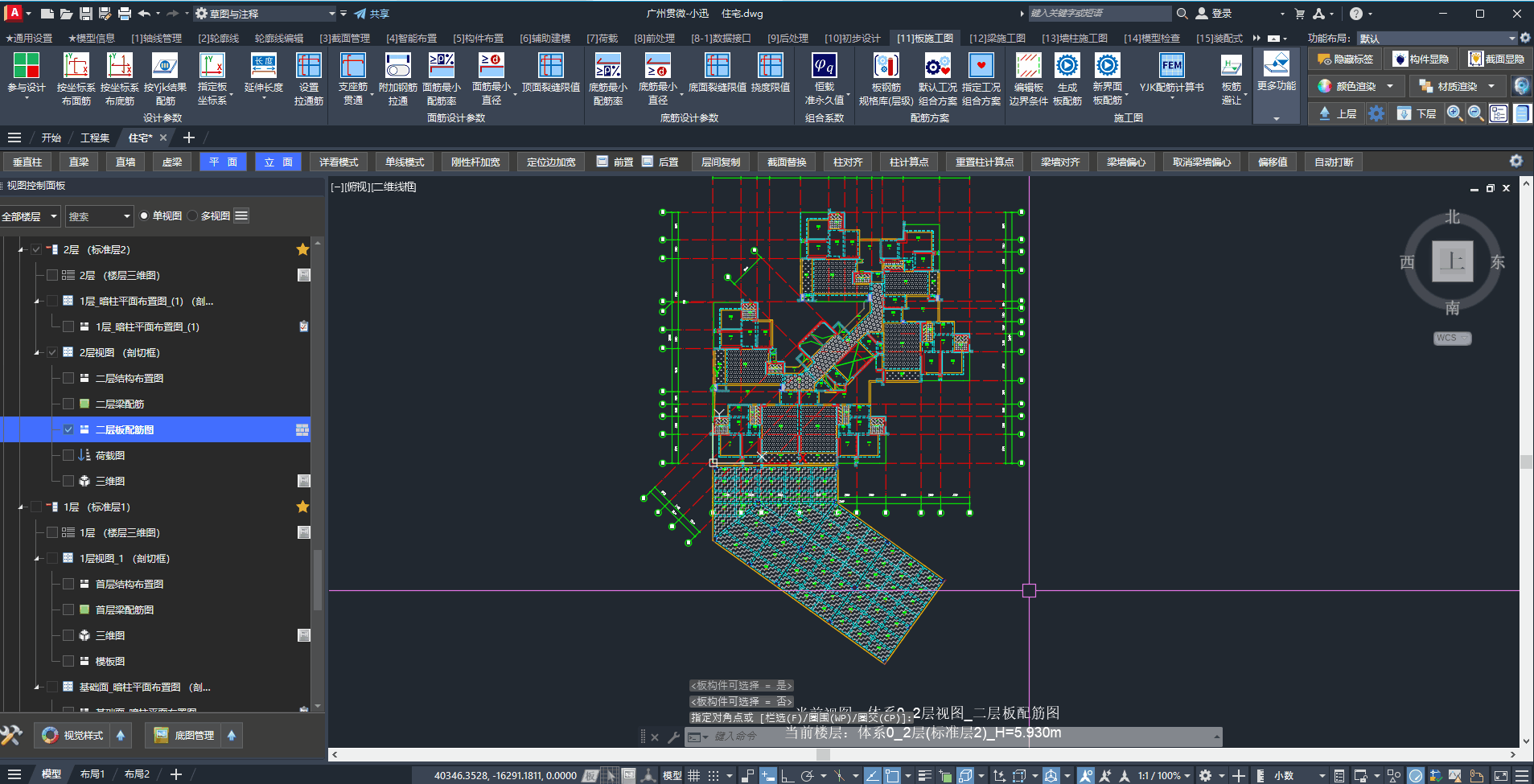

设置出图范围操作示意
选择楼板前，开启「板可选择」
3.编辑板边界条件¶
编辑板边界条件操作示意
注意：
(1)楼板默认的虚梁边为自由端，故，轮廓线或体系交界处的楼板虚梁边，均要复核板边界条件；
(2)默认板高差与支座宽度比小于等于1/6时，按固支考虑。
4.设置拉通钢筋¶
- 4.1 利用板填充过滤器设置板拉通筋
参见 模板图 2.2、设置板的拉通钢筋。
- 4.2 手动设置拉通筋

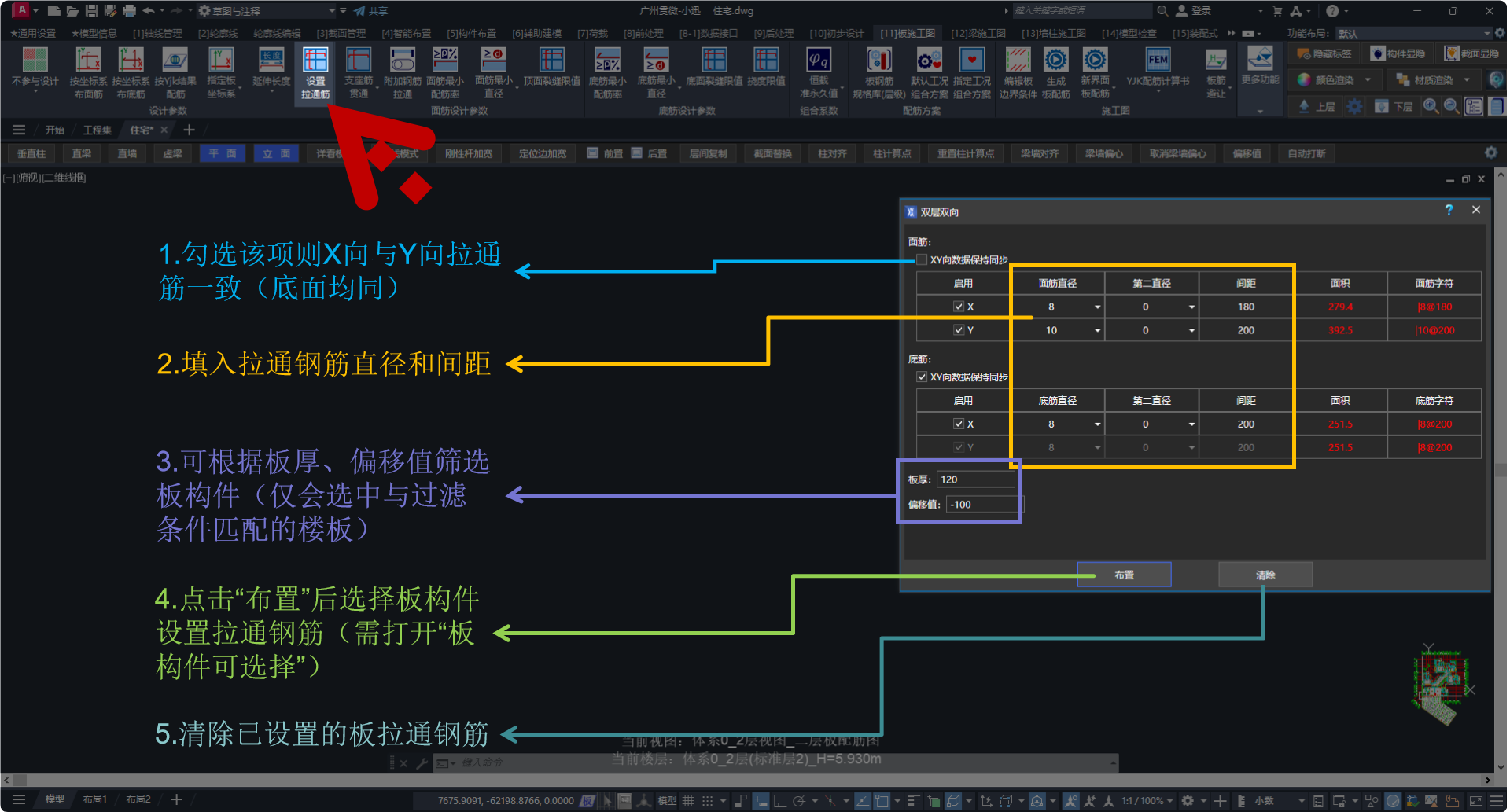

手动设置拉通筋界面介绍
5.设置板钢筋库¶

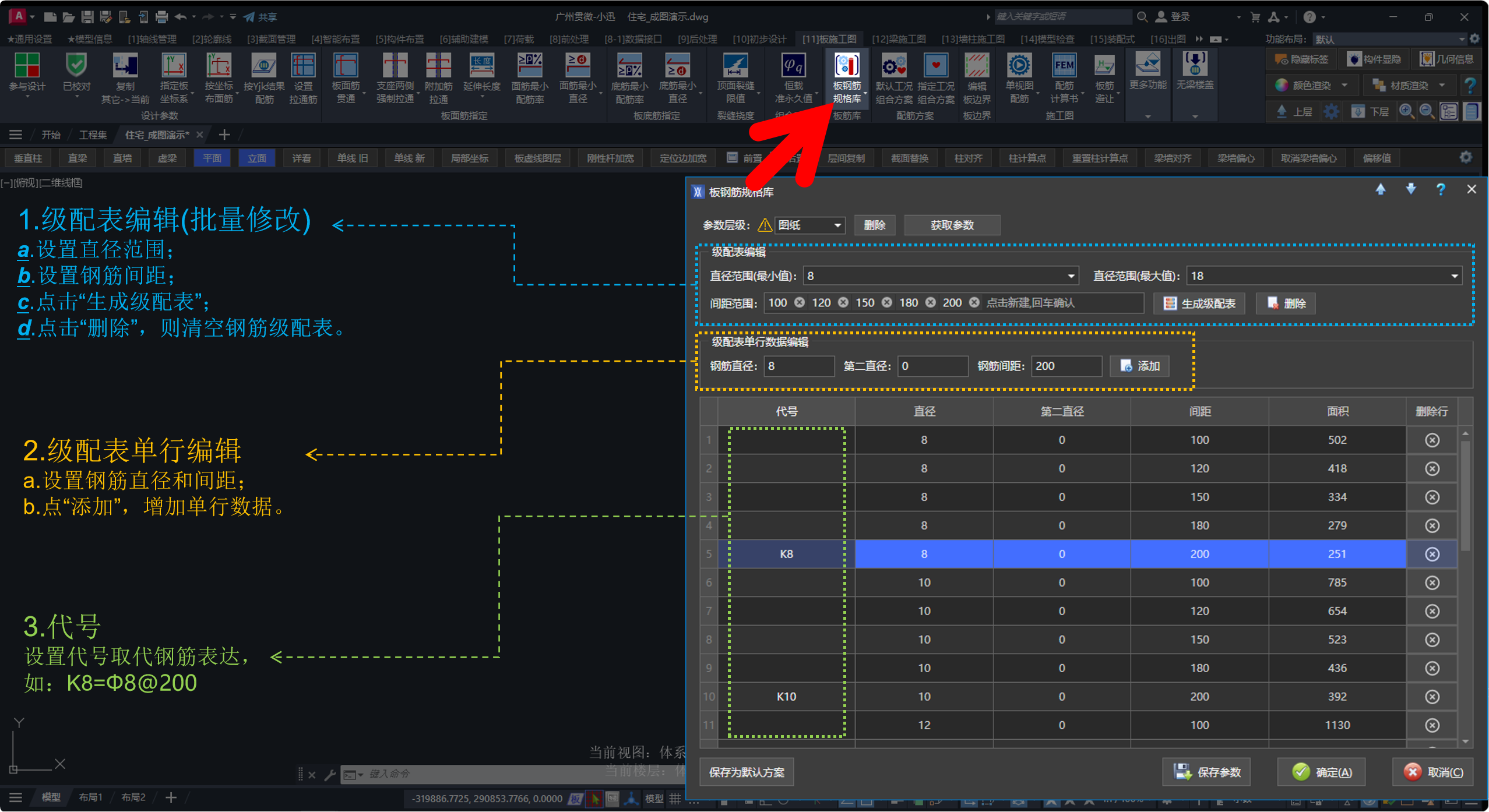

板钢筋库界面介绍
6.生成板配筋¶

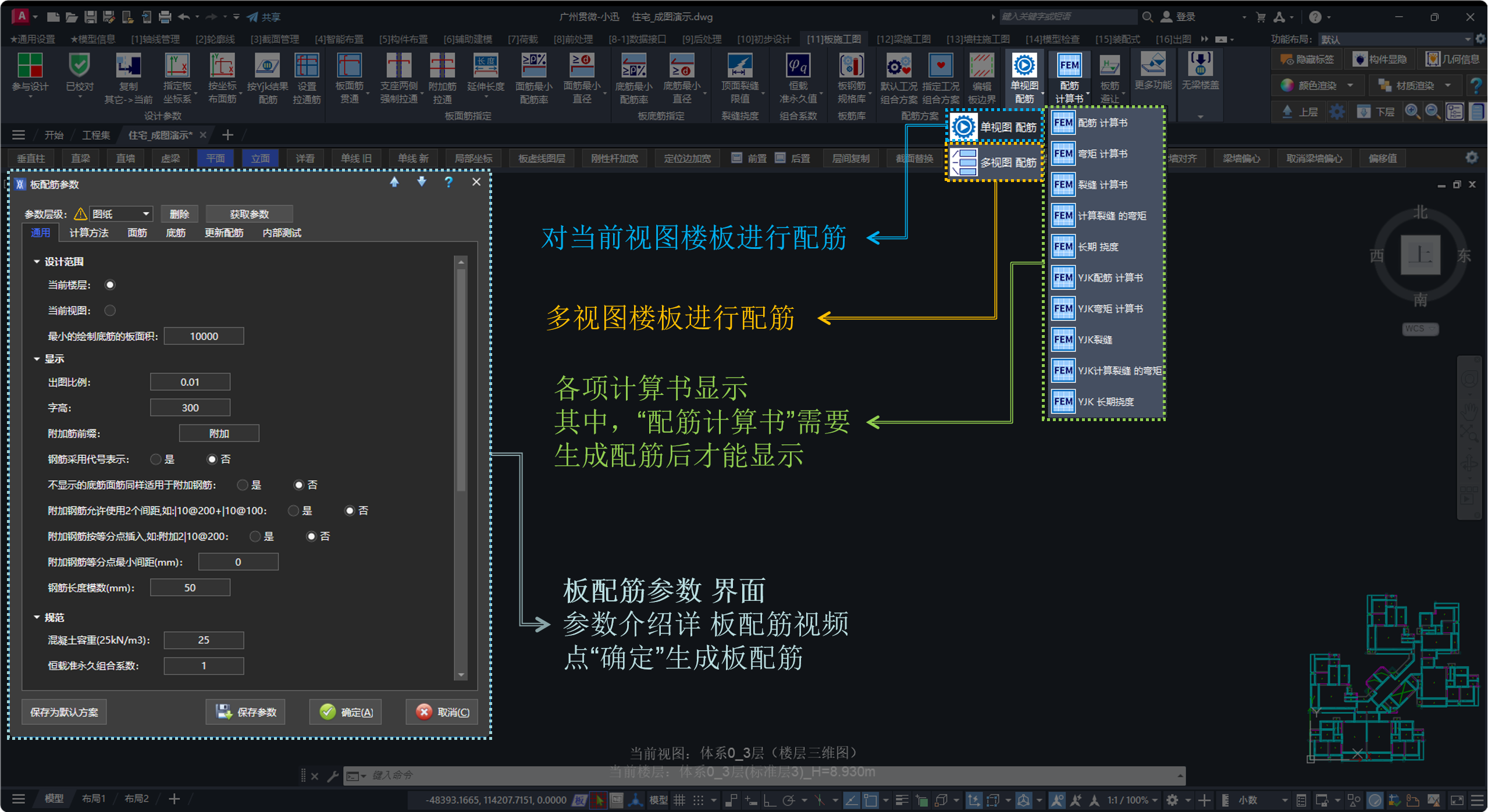

生成配筋和计算书显示功能介绍
生成前可在「板配筋参数」中设置计算方法、面筋/底筋、选筋与标注等选项，详见 板配筋参数说明书。
7.板筋避让¶
- 7.1 板筋局部避让

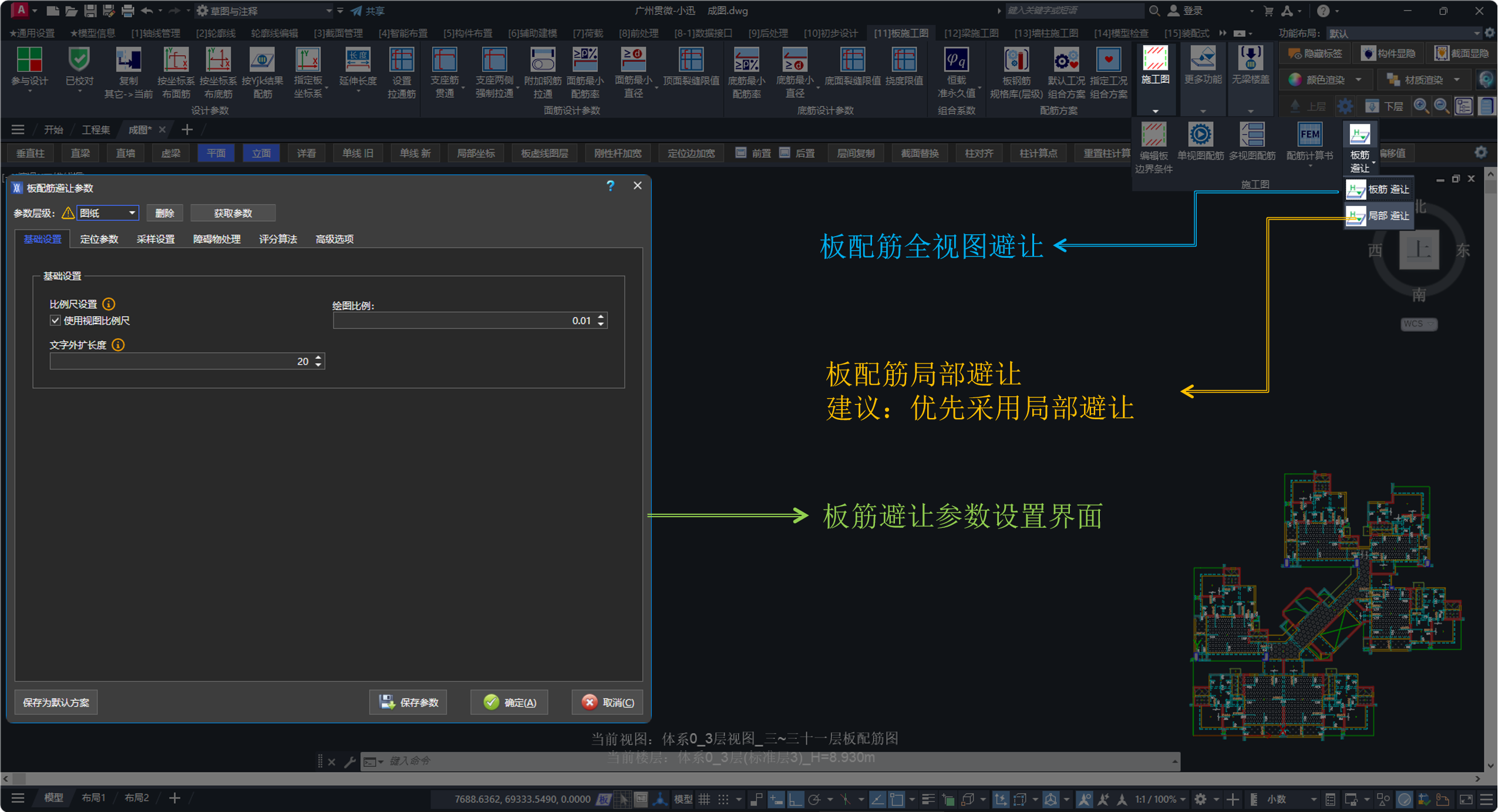

板筋局部避让操作示意
8.插入/编辑板填充说明¶
插入/编辑板填充说明操作示意
二、板配筋参数详解¶
1. 板配筋参数说明书（点击跳转）¶
更多「板施工图应用或设置」见 设计功能相关。
