板配筋参数说明¶

大纲¶

1. 通用
2. 计算方法
3. 面筋
4. 底筋
5. 更新配筋
6. 标注避让

关联 Q&A：

1. 通用¶

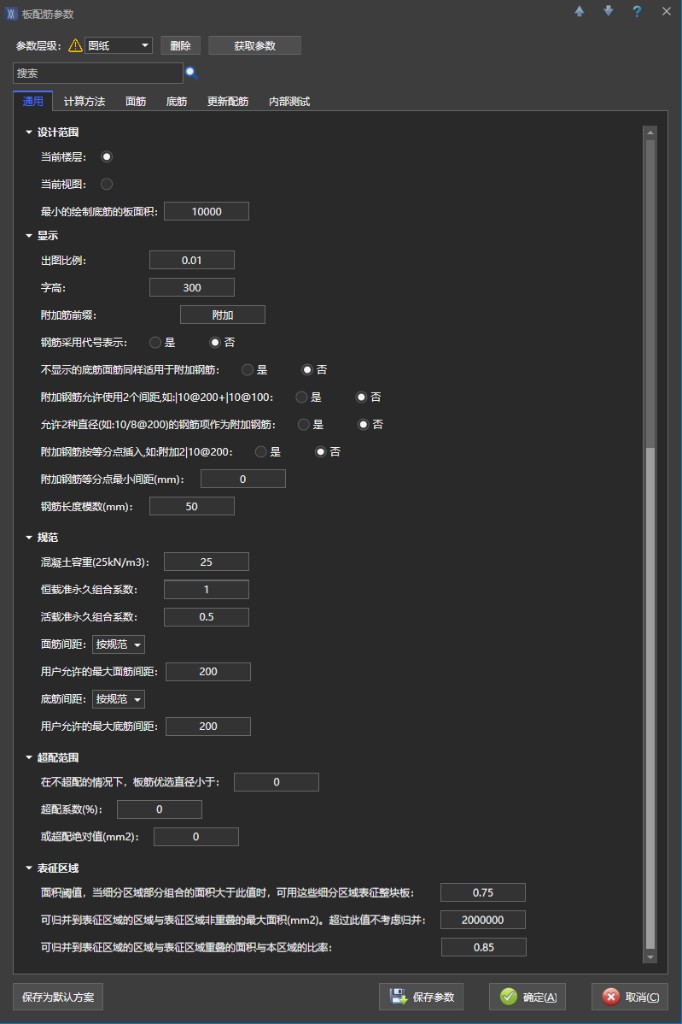

「板配筋参数」→「通用」选项卡

🟢 1.1 设计范围¶

📍 1.1.1 当前楼层 / 当前视图¶

🔍 选项注释（互斥单选）：
- 当前楼层（默认）：按楼层范围内楼板生成板配筋；
- 当前视图：仅对当前选中视图范围内楼板生成。

「生成当前图纸」在界面中已隐藏，正常出图无需设置。

📍 1.1.2 最小的绘制底筋的板面积（mm²）¶

🔍 注释：板面积小于该阈值时不绘制底筋，用于过滤过小板块。

🟢 1.2 显示¶

📍 1.2.1 出图比例¶

🔍 注释：板配筋图出图比例，默认 0.01（即 1:100）。

📍 1.2.2 字高¶

🔍 注释：板配筋标注字符高度（mm），默认 300。

📍 1.2.3 附加筋前缀¶

🔍 注释：另加筋文字前缀，默认为「附加」。

📍 1.2.4 钢筋采用代号表示¶

🔍 选项注释：
- 是：用钢筋代号（如 B1、B2）代替直接写规格，代号在板钢筋库中指定；
- 否（默认）：直接标注钢筋规格。

📍 1.2.5 不显示的底筋面筋同样适用于附加钢筋¶

🔍 选项注释：
- 是：命中「不显示」缺省规格的附加筋同样不在图面标注；
- 否（默认）：缺省规则仅作用于受力筋，附加筋仍正常标注。

📍 1.2.6 附加钢筋允许使用 2 个间距¶

🔍 注释：是否允许附加筋采用双间距表达，如 |10@200+|10@100。

📍 1.2.7 允许 2 种直径的钢筋项作为附加钢筋¶

🔍 注释：是否允许 (10/8@200) 形式的双直径附加筋。

📍 1.2.8 附加钢筋按等分点插入¶

🔍 注释：是否允许附加筋按等分点表达，如「附加 2|10@200」。

📍 1.2.9 附加钢筋等分点最小间距（mm）¶

🔍 注释：附加筋等分点间距下限。

📍 1.2.10 钢筋长度模数（mm）¶

🔍 注释：定长钢筋下料模数，默认 50。

🟢 1.3 规范¶

📍 1.3.1 混凝土容重（kN/m³）¶

🔍 注释：用于板自重等计算，默认 25。

📍 1.3.2 恒载准永久组合系数¶

🔍 注释：裂缝与挠度验算时恒载的准永久组合系数，默认 1.0。

📍 1.3.3 活载准永久组合系数¶

🔍 注释：裂缝与挠度验算时活载的准永久组合系数，默认 0.5。

📍 1.3.4 面筋间距¶

🔍 选项注释：
- 按规范（默认）
- 按用户指定
- 两者取大值
- 两者取小值

📍 1.3.5 用户允许的最大面筋间距（mm）¶

🔍 注释：与「面筋间距」配合使用；当指定方式含「用户指定」时生效。默认 200。

📍 1.3.6 底筋间距¶

🔍 选项注释：同面筋间距。

📍 1.3.7 用户允许的最大底筋间距（mm）¶

🔍 注释：与「底筋间距」配合使用。默认 200。

🟢 1.4 超配范围¶

📍 1.4.1 在不超配的情况下，板筋优选直径小于 ___（mm）¶

🔍 注释：选筋时在不超过超配限制的前提下，优先选用直径小于该值的钢筋。

📍 1.4.2 超配系数（%）¶

🔍 注释：实配面积相对计算面积的允许放大比例；界面以百分数填写。

📍 1.4.3 或超配绝对值 ___（mm²）¶

🔍 注释：实配面积相对计算面积的允许放大绝对值；与超配系数满足其一即可。

🟢 1.5 表征区域¶

📍 1.5.1 面积阈值（细分区域组合表征整块板）¶

🔍 注释：当细分区域部分组合的面积占整块板面积的比例大于该值（默认 0.75）时，可用这些细分区域表征整块板。

📍 1.5.2 可归并到表征区域的区域与表征区域非重叠的最大面积（mm²）¶

🔍 注释：待归并区域与表征区域非重叠部分面积超过该值（默认 2000000）时不参与归并。

📍 1.5.3 可归并到表征区域的区域与表征区域重叠的面积与本区域的比率¶

🔍 注释：待归并区域与表征区域重叠面积占本区域面积的比例下限，默认 0.85。

🟢 1.6 误差（调试）¶

本节仅调试版本可见，位于「通用」→「表征区域」之前。

📍 1.6.1 共点误差（mm） / 角度误差（度）¶

🔍 注释：几何识别容差；正常出图保持默认，异常识别问题须由技术支持指导调整。

2. 计算方法¶

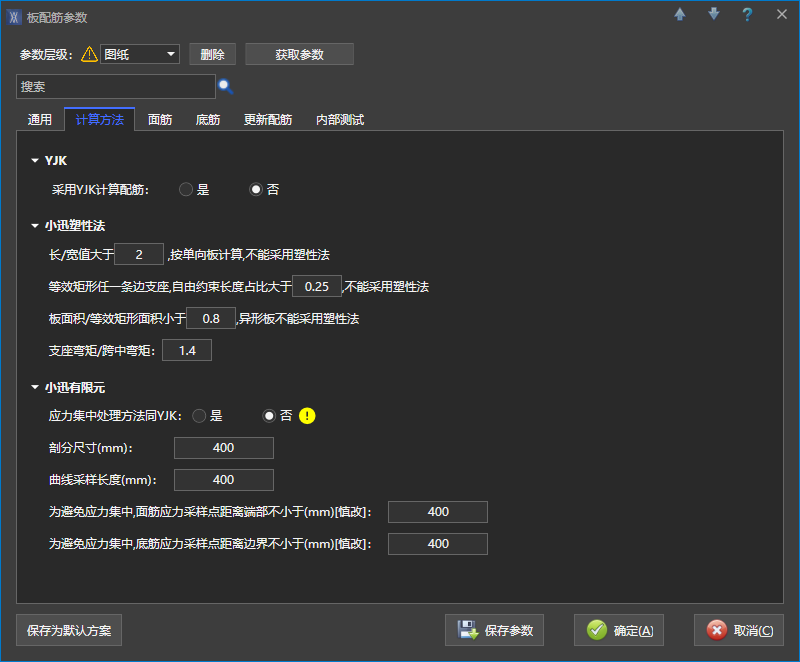

「板配筋参数」→「计算方法」选项卡

🟢 2.1 YJK¶

📍 2.1.1 采用 YJK 计算配筋¶

🔍 选项注释：
- 是：板配筋面积取自已匹配的 YJK 板计算书，而非小迅内置有限元重新计算；
- 否（默认）：按小迅板分析结果配筋。
前置条件：须先完成板边界核对、计算模型 ID 匹配及板计算书匹配，详见板配筋采用 YJK 计算结果。

🟢 2.2 小迅塑性法¶

📍 2.2.1 长/宽值大于此值时按单向板计算，不能采用塑性法¶

🔍 注释：板长宽比超过设定值（默认 2）时，按单向板计算，不能采用塑性算法。

📍 2.2.2 等效矩形任一条边支座自由约束长度占比大于此值，不能采用塑性法¶

🔍 注释：等效矩形任一边支座/自由约束长度占比大于该值（默认 0.25）时，不能采用塑性法。

📍 2.2.3 板面积/等效矩形面积小于此值，异形板不能采用塑性法¶

🔍 注释：实际板面积与等效矩形面积之比低于该值（默认 0.8）时，形状偏离矩形过多，不能采用塑性法。

📍 2.2.4 支座弯矩/跨中弯矩¶

🔍 注释：塑性计算中支座与跨中弯矩比值参数，默认 1.4。

🟢 2.3 小迅有限元¶

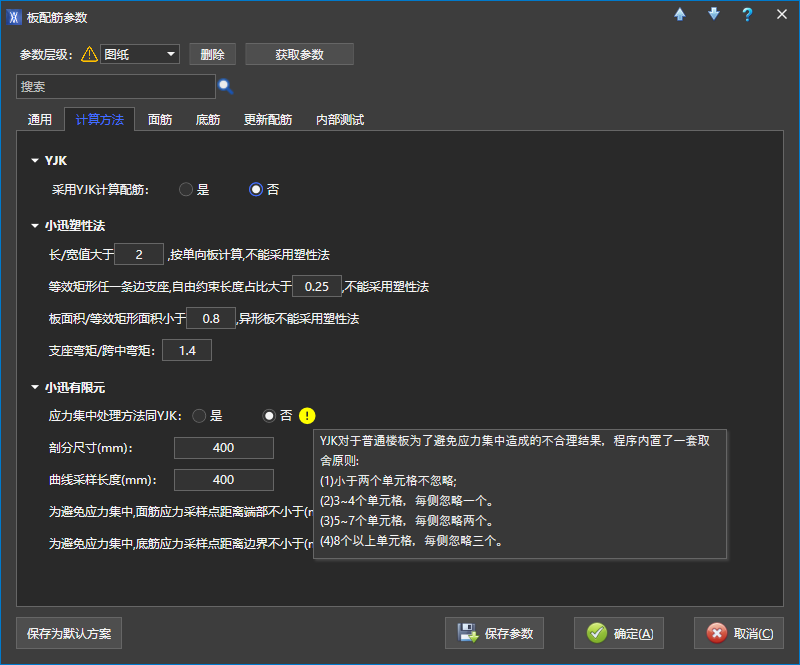

「应力集中处理方法同 YJK」说明提示

📍 2.3.1 应力集中处理方法同 YJK¶

🔍 选项注释：
- 是（默认）：板边应力采样忽略规则与 YJK 一致——少于 2 个单元格不忽略；3～4 个单元格每侧忽略 1 个；5～7 个每侧忽略 2 个；8 个及以上每侧忽略 3 个；
- 否：按下方「[慎改]」采样距离自行处理。

📍 2.3.2 剖分尺寸（mm）¶

🔍 注释：有限元网格剖分尺寸，默认 400。

📍 2.3.3 曲线采样长度（mm）¶

🔍 注释：有限元曲线采样点间距，默认 400。

📍 2.3.4 为避免应力集中，面筋应力采样点距离端部不小于（mm）[慎改]¶

🔍 注释：仅当 §2.3.1 选「否」时由用户控制；默认 400。非必要勿改。

📍 2.3.5 为避免应力集中，底筋应力采样点距离边界不小于（mm）[慎改]¶

🔍 注释：同上，针对底筋应力采样，默认 400。非必要勿改。

3. 面筋¶

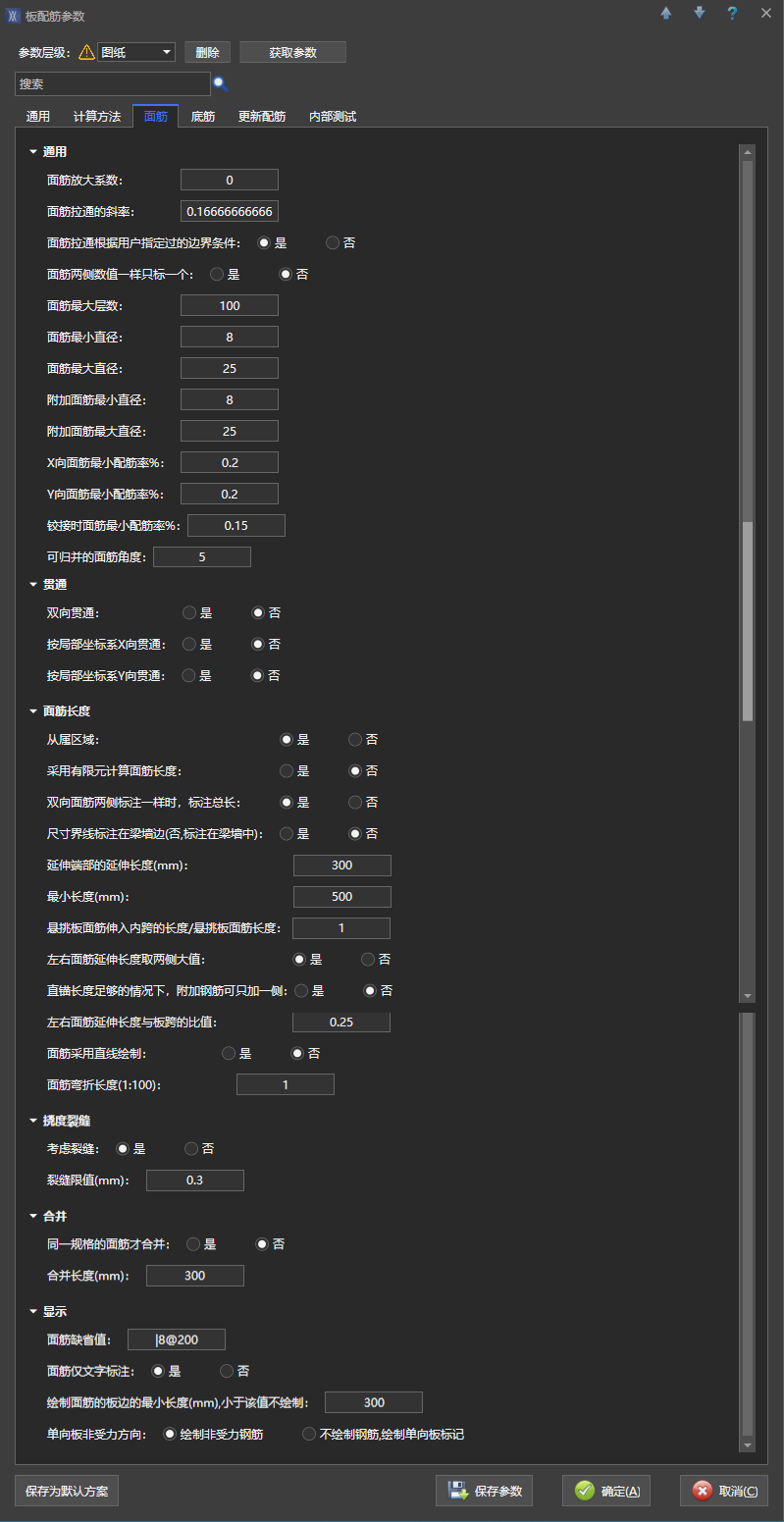

「板配筋参数」→「面筋」选项卡

🟢 3.1 通用¶

📍 3.1.1 面筋放大系数¶

🔍 注释：在计算配筋面积基础上对面筋整体放大。

📍 3.1.2 面筋拉通的斜率¶

🔍 注释：控制面筋拉通时的坡度阈值，默认约 1/6（0.1667）。

📍 3.1.3 面筋拉通根据用户指定过的边界条件¶

🔍 注释：勾选时，已人工编辑的板边界条件优先于默认规则参与面筋拉通判断；与【特殊指定】、【设置拉通筋】共同作用，取消拉通参见取消板面筋拉通。

📍 3.1.4 面筋两侧数值一样只标一个¶

🔍 注释：支座两侧配筋规格相同时，是否仅在一侧标注。

📍 3.1.5 面筋最大层数¶

🔍 注释：单块板面筋表达的最大层数上限，默认 100。

📍 3.1.6 面筋最小 / 最大直径（mm）¶

默认范围：8～25；须与板钢筋库中可选直径一致。

📍 3.1.7 附加面筋最小 / 最大直径（mm）¶

默认范围：8～25。

📍 3.1.8 X / Y 向面筋最小配筋率（%）¶

🔍 注释：各方向面筋构造最小配筋率，默认 0.2。

📍 3.1.9 铰接时面筋最小配筋率（%）¶

🔍 注释：铰接支座处面筋最小配筋率，默认 0.15。

📍 3.1.10 可归并的面筋角度（°）¶

🔍 注释：两相邻面筋方向夹角小于该值（默认 5°）时可参与归并。

🟢 3.2 贯通¶

📍 3.2.1 双向贯通¶

🔍 注释：板面筋 X、Y 两向均贯通布置。

📍 3.2.2 按局部坐标系 X 向贯通¶

🔍 注释：仅局部坐标 X 向面筋贯通。

📍 3.2.3 按局部坐标系 Y 向贯通¶

🔍 注释：仅局部坐标 Y 向面筋贯通。

🟢 3.3 面筋长度¶

📍 3.3.1 从属区域¶

🔍 注释：计算面筋延伸长度时是否考虑从属板区域（如次板、分区）。

📍 3.3.2 采用有限元计算面筋长度¶

🔍 注释：启用后按有限元弯矩图确定面筋长度；剖分尺寸等见 §2.3。

📍 3.3.3 双向面筋两侧标注一样时，标注总长¶

🔍 注释：两侧延伸长度相同时，是否标注为一条总长度。

📍 3.3.4 尺寸界线标注在梁墙边（否，标注在梁墙中）¶

🔍 注释：是时尺寸界线落在梁墙边缘；否时落在梁墙中心线。

📍 3.3.5 延伸端部的延伸长度（mm）¶

🔍 注释：面筋在延伸端的附加延伸长度，默认 300。

📍 3.3.6 最小长度（mm）¶

🔍 注释：单段面筋表达的最小长度，默认 500。

📍 3.3.7 悬挑板面筋伸入内跨的长度/悬挑板面筋长度¶

🔍 注释：悬挑板面筋伸入内跨长度与悬挑长度的比值，默认 1.0。

📍 3.3.8 左右面筋延伸长度取两侧大值¶

🔍 注释：支座两侧延伸长度不一致时，是否取较大值作为标注长度。

📍 3.3.9 直锚长度足够的情况下，附加钢筋可只加一侧¶

🔍 注释：锚固满足时，附加面筋是否仅布置在一侧。

📍 3.3.10 左右面筋延伸长度与板跨的比值¶

🔍 注释：面筋伸入跨内长度相对板跨的比例，默认 0.25。

📍 3.3.11 面筋采用直线绘制¶

🔍 注释：控制面筋是否以直线形式表达。

📍 3.3.12 面筋弯折长度（1:100）¶

🔍 注释：制图比例尺下的竖向折段长度，默认 1。

🟢 3.4 挠度裂缝¶

📍 3.4.1 考虑裂缝（面筋）¶

🔍 注释：选筋是否计入面筋裂缝宽度验算；关闭后可能减小配筋但需自行复核。出现「无法选筋」时可先关闭排查，详见板配筋无法选筋。

恒载、活载准永久组合系数见 §1.3.2、§1.3.3。

📍 3.4.2 裂缝限值（mm）（面筋）¶

🔍 注释：面筋裂缝宽度限值，默认 0.3。

🟢 3.5 合并¶

📍 3.5.1 同一规格的面筋才合并¶

🔍 注释：勾选时仅钢筋规格完全相同的面筋段才合并表达。

📍 3.5.2 合并长度（mm）¶

🔍 注释：相邻面筋段端点间距小于该值（默认 300）时可合并为一条表达。

表征区域相关三项在「通用」→「表征区域」，见 §1.5。

🟢 3.6 显示¶

📍 3.6.1 面筋缺省值¶

🔍 注释：与缺省规格相同的面筋不在图面重复标注，默认 |8@200。

📍 3.6.2 面筋仅文字标注¶

🔍 注释：是时仅用文字标注钢筋规格，不采用尺寸标注形式（见界面提示说明）。

📍 3.6.3 绘制面筋的板边最小长度（mm），小于该值不绘制¶

🔍 注释：板边长度小于该值时不在该边绘制支座面筋，默认 300。

📍 3.6.4 单向板非受力方向¶

🔍 选项注释：
- 绘制非受力钢筋（默认）：单向板非受力方向仍绘制分布筋；
- 不绘制钢筋，绘制单向板标记：仅标注单向板符号，不绘制该方向钢筋。

4. 底筋¶

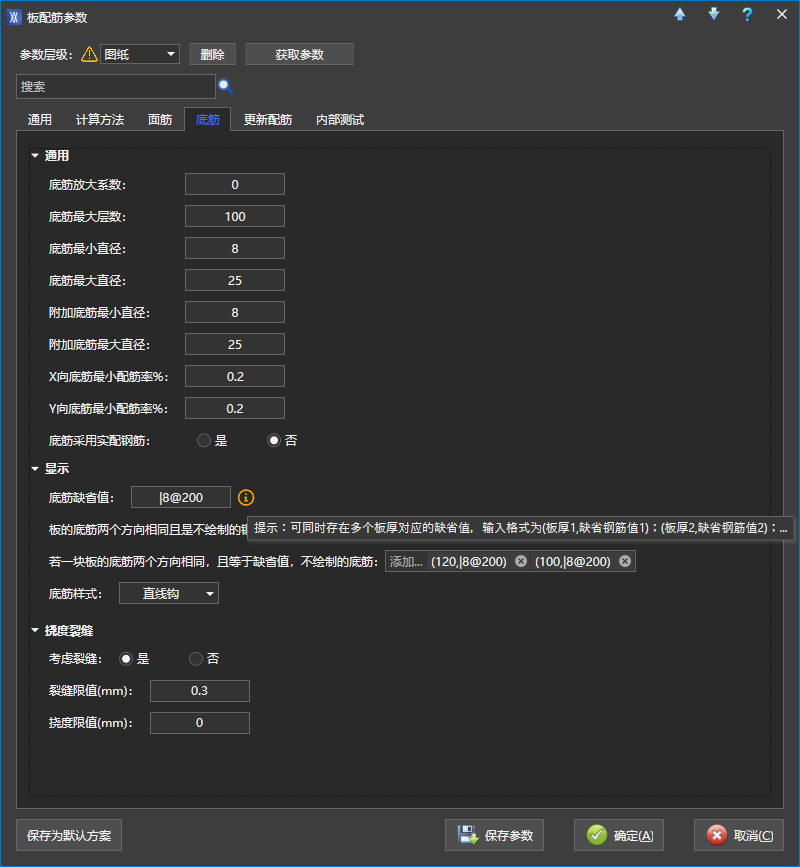

「板配筋参数」→「底筋」选项卡

🟢 4.1 通用¶

📍 4.1.1 底筋放大系数¶

🔍 注释：在计算配筋面积基础上对底筋整体放大。

📍 4.1.2 底筋最大层数¶

🔍 注释：单块板底筋表达的最大层数上限，默认 100。

📍 4.1.3 底筋最小 / 最大直径（mm）¶

默认范围：8～25。

📍 4.1.4 附加底筋最小 / 最大直径（mm）¶

默认范围：8～25。

📍 4.1.5 X / Y 向底筋最小配筋率（%）¶

🔍 注释：各方向底筋构造最小配筋率，默认 0.2。

📍 4.1.6 底筋采用实配钢筋¶

🔍 选项注释：
- 是：底筋按实配钢筋表达，不再以「另加筋」方式叠加标注；会自动忽略指定的拉通底筋（见界面提示说明）；
- 否（默认）：底筋可含另加筋表达。
详见板底筋改为按实配。

🟢 4.2 显示¶

「底筋缺省值」输入格式提示

📍 4.2.1 底筋缺省值¶

🔍 注释：与缺省规格相同的底筋不在图面重复标注，默认 |8@200。
格式：可同时存在多个板厚对应的缺省值，如 (板厚1,缺省钢筋值1);(板厚2,缺省钢筋值2);…

「不显示的底筋面筋同样适用于附加钢筋」见 §1.2.5。

📍 4.2.2 板的底筋两个方向相同且是不绘制的钢筋才不绘制该底筋¶

🔍 注释：是时须 X、Y 向底筋规格相同且均命中「不绘制」列表才省略图面表达。

📍 4.2.3 若一块板的底筋两个方向相同，且等于缺省值，不绘制的底筋¶

🔍 注释：按板厚设定不绘制规格，格式示例：(100,|8@200);(120,|8@200)。

📍 4.2.4 底筋样式¶

🔍 选项注释：
- 直线
- 直线钩（默认）
- 弯钩

🟢 4.3 挠度裂缝¶

📍 4.3.1 考虑裂缝（底筋）¶

🔍 注释：选筋是否计入底筋裂缝宽度验算。

📍 4.3.2 裂缝限值（mm）（底筋）¶

🔍 注释：底筋裂缝宽度限值，默认 0.3。

📍 4.3.3 挠度限值（mm）¶

🔍 注释：板挠度控制限值。界面单位标注为 mm，默认不控制。

为何小迅的板挠度限值不像梁一样采用最大位移与跨度的比值表达？

梁是一维构件，无论简支、连续、悬臂，「计算跨度」都有明确定义（支座中心线间距，或净跨加规定系数），分母唯一且行业公认，因此(f/L)的比值具备横向可比性。而板是二维构件，对于异形截面（L 形、T 形、开洞、曲线边界、多边形）：不存在唯一的 “跨度”：按长边、短边、对角线、支承边间距计算，比值结果可能相差数倍；变形集中区与主跨度不匹配：开洞、局部凸出的板，最大挠度往往出现在边角、洞口边缘，而非主跨度的跨中，用整体跨度计算的比值完全无法反映局部变形的剧烈程度。

例如：一块 L 形转角板，两个方向的支承间距分别为 3m 和 6m，最大挠度出现在外角部。若用 3m 做分母，比值为 1/300；用 6m 做分母则为 1/600，两者评价结论完全相反，失去了统一的控制意义。

5. 更新配筋¶

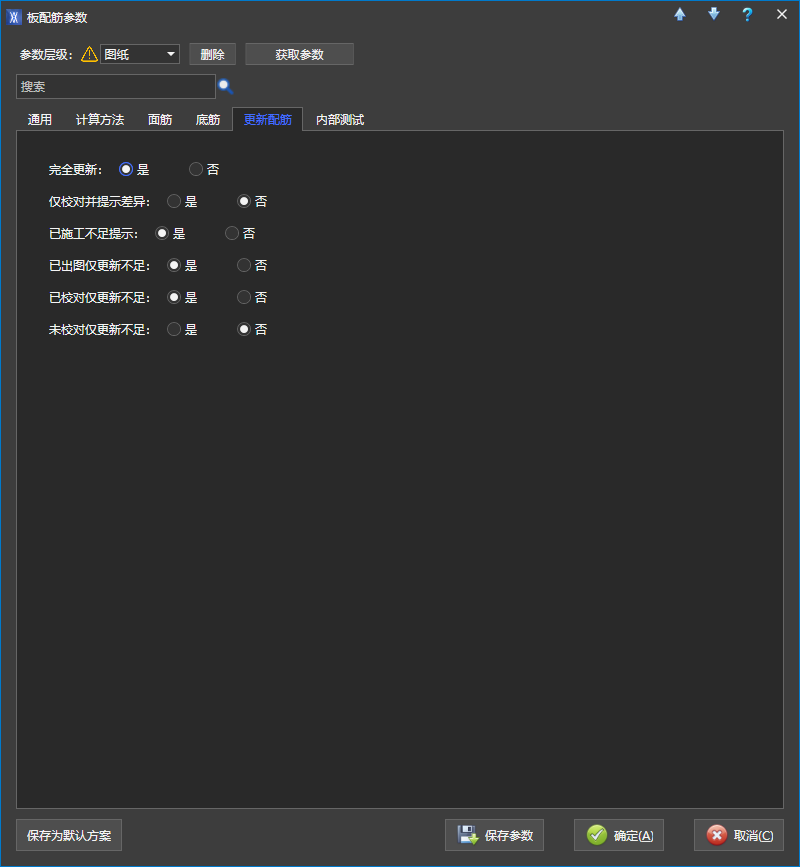

「板配筋参数」→「更新配筋」选项卡

📍 5.1.1 完全更新¶

🔍 注释：是时重新生成覆盖全部板配筋，不保留原标注位置与内容。

📍 5.1.2 仅校对并提示差异¶

🔍 注释：是时不修改图面，仅报告与重新计算结果的差异。

📍 5.1.3 已施工不足提示¶

🔍 注释：是（默认）时，对已标记施工的配筋，仅在新配筋不足时提示或更新。

📍 5.1.4 已出图仅更新不足¶

🔍 注释：对已出图的配筋，重新生成时仅在配筋不足处更新。

📍 5.1.5 已校对仅更新不足¶

🔍 注释：对已校对的配筋，重新生成时仅在配筋不足处更新。

📍 5.1.6 未校对仅更新不足¶

🔍 注释：对未校对的配筋，重新生成时仅在配筋不足处更新。

6. 标注避让¶

本节在「标注避让」相关界面中设置。

🟢 6.1 常规¶

📍 6.1.1 是否使用视图比例尺 / 自定义比例尺¶

🔍 注释：避让计算是否采用视图比例；可自定义比例（默认 0.01）。

📍 6.1.2 过滤孤立面筋¶

🔍 注释：避让时忽略无关联的孤立面筋段。

📍 6.1.3 面筋在梁内的端点偏移值¶

🔍 注释：面筋进入梁内的端点偏移，默认 0.5（单位以程序为准）。

📍 6.1.4 把板筋绑定的梁墙当作障碍物¶

🔍 注释：标注避让时将板筋所附梁墙作为障碍区域。

🟢 6.2 障碍物¶

📍 6.2.1 障碍物外扩距离¶

🔍 注释：文字与障碍物的安全间距，默认约 40.5 mm。

📍 6.2.2 基线 / 对齐线作为障碍物¶

基线作为障碍物并考虑可行域
对齐标注的对齐线与基线作为障碍物

📍 6.2.3 梁墙作障碍物时与面筋夹角最大值（°）¶

默认 18°。

📍 6.2.4 基线 / 尺寸线外扩距离¶

面筋基线外扩（默认 5 mm）、定位标注尺寸线外扩（默认 1 mm）。

🟢 6.3 板筋标注偏移¶

📍 6.3.1 定位注记最近 / 最远偏移距离（mm）¶

最近 0、最远 400（默认）。

📍 6.3.2 规格注记最近 / 最远偏移距离（mm）¶

最近 0、最远 250（默认）。

📍 6.3.3 规格注记与板筋最小重叠度¶

默认 0.2。

📍 6.3.4 尺寸标注基线与文字的固定偏移距离（mm）¶

默认 100 mm。

🟢 6.4 采样与评分（算法参数）¶

以下参数影响避让算法的采样密度与评分权重，正常出图保持默认；调整需结合具体图面效果。

参数	默认值	说明
采样间隔	200	避让采样步长（mm）
最小 / 最大采样段数	5 / 20	单筋采样段数范围
最大采样距离	400	采样上限（mm）
单个面筋全排列选取最优	false	是否穷举排列求最优
基线评分缩放比例	2000	评分权重
定位标注得分缩放比例	300	评分权重
规格标注平行 / 垂直缩放比例	8000 / 1000	评分权重
停止计算影响的比例阈值	0.01	早停阈值
规格偏移面筋线最优距离	50	目标偏移（mm）
定位标注偏移面筋线最优距离	120	目标偏移（mm）
