梁跨生成参数说明¶
大纲¶
关联说明：
1. 梁跨判别¶

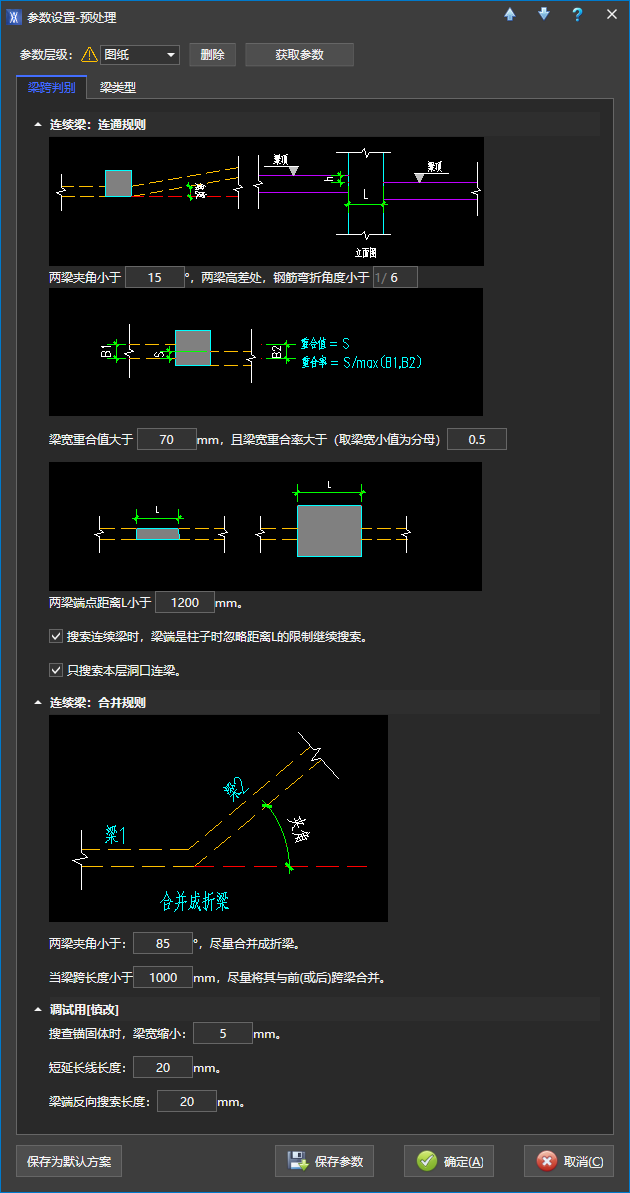

「参数设置-预处理」→「梁跨判别」选项卡
🟢 1.1 连续梁：连通规则¶
判定相邻梁段是否属于同一连续梁、可连通搜索的条件。
📍 1.1.1 两梁夹角小于（°）¶
- 🔍 注释：两梁轴线夹角小于该值（默认 15）时，可视为同向连续、参与连通搜索。
📍 1.1.2 两梁高差处，钢筋弯折角度小于 1/N¶
- 🔍 注释：存在竖向高差时，按 1/N 控制可连通的高差/弯折条件；界面 N = 6（即约 1/6）为默认。
📍 1.1.3 梁宽重合值大于（mm）¶
- 🔍 注释：两梁平面投影重叠宽度 S 须大于该值（默认 70 mm）。与下一项同时满足才连通。
📍 1.1.4 梁宽重合率大于（分母取较小梁宽）¶
- 🔍 注释：重合率 = S / min(B1, B2)，须大于该值（默认 0.5）。
📍 1.1.5 两梁端点距离 L 小于（mm）¶
- 🔍 注释：两梁端点净距 L 小于该值（默认 1200 mm）时可连通；梁端为柱且勾选 §1.1.6 时可忽略本限制。
📍 1.1.6 搜索连续梁时，梁端是柱子时忽略距离 L 的限制继续搜索¶
- 🔍 选项注释：
- 是（默认）：梁端落在柱上时，不受 §1.1.5 端点距离限制；
- 否：柱端仍须满足端点距离条件。
📍 1.1.7 只搜索本层洞口连梁¶
- 🔍 选项注释：
- 是（默认）：洞口连梁仅在本层参与梁跨搜索；
- 否：可跨层搜索洞口连梁。
🟢 1.2 连续梁：合并规则¶
在已连通基础上，是否合并为折梁或合并极短跨。
📍 1.2.1 两梁夹角小于（°），尽量合并成折梁¶
- 🔍 注释：连通的两梁夹角小于该值（默认 85）时，程序尽量合并为 折梁 连续梁。
📍 1.2.2 当梁跨长度小于（mm），尽量将其与前（或后）跨梁合并¶
- 🔍 注释：单跨长度小于该值（默认 1000 mm）时，尽量与相邻跨合并，减少极短梁跨。
🟢 1.3 调试用 [慎改]¶
本节为几何搜索容差，正常出图保持默认；非必要勿改。
📍 1.3.1 搜索锚固体时，梁宽缩小（mm）¶
- 🔍 注释：搜索楼板等锚固体时，有效梁宽 = 梁宽 − 该值（默认 5 mm，每侧折减逻辑以程序为准）。
📍 1.3.2 短延长线长度（mm）¶
- 🔍 注释：梁端短延长线长度，默认 20 mm。
📍 1.3.3 梁端反向搜索长度（mm）¶
- 🔍 注释：梁端反向搜索邻梁的长度，默认 20 mm。
2. 梁类型¶
「参数设置-预处理」→「梁类型」选项卡
🟢 2.1 框架梁与次梁¶
按梁端与竖向构件（柱、墙）的连接关系，判别框架梁（KL）或次梁（L）。
📍 2.1.1 梁端与柱相连¶
- 🔍 注释：梁端直接落在 柱 上时，默认按 框架梁 设计。
📍 2.1.2 梁端与剪力墙平面外相连¶
- 🔍 选项注释：
- 按框架梁：一律按框架梁；
- 按墙厚划分主次（常见默认）：墙厚大于设定值时按框架梁，否则按次梁；
- 墙厚阈值默认 300 mm。
📍 2.1.3 梁跨两端均与剪力墙平面外相连¶
- 🔍 选项注释：
- 按框架梁（默认）：整跨按框架梁；
- 按墙厚划分主次：按墙厚规则区分主次。
📍 2.1.4 铰接端按无竖向构件处理¶
- 🔍 选项注释：
- 是（默认）：梁端为铰接时，该端不按竖向构件连接判别梁类型；
- 否：铰接端仍参与竖向构件判别。
📍 2.1.5 多跨梁，梁跨两端均与竖向构件相连，自动调整为 KL¶
- 🔍 注释：勾选（默认）时，多跨梁若每跨两端均连竖向构件，自动调整为 框架梁（KL）。
🟢 2.2 通用参数¶
📍 2.2.1 墙梁平面内相连判别：墙梁角度小于（°）¶
- 🔍 注释：梁与墙平面内对接时，夹角小于该值（默认 15）视为墙梁平面内相连。
📍 2.2.2 墙梁平面内相连：宽度重合率大于¶
- 🔍 注释：平面内对接时，梁与墙宽度重合率须大于该值（程序默认，界面可能折叠显示）。
📍 2.2.3 梁宽 / 梁高过小强制设为次梁¶
- 🔍 注释：梁宽小于设定值（默认 190 mm），或 梁高小于设定值（默认 210 mm）时，强制设为 次梁。
📍 2.2.4 两梁夹角大于（°），判为折梁¶
- 🔍 注释：连续梁中两梁段夹角大于该值（默认 5）时，判别为 折梁（与 §1.2.1 合并折梁规则配合使用）。
📍 2.2.5 自动判别屋框梁¶
- 🔍 选项注释：
- 是（默认）：自动识别屋面框架梁（WKL）；
- 否：不自动判别。
📍 2.2.6 判别梁类型时，两端与剪力墙平面外相连且墙厚大于 B 判为 KL¶
- 🔍 注释：梁两端均与墙平面外相连时，墙厚大于 B（默认 200 mm）则判为框架梁。与 §2.1.2 墙厚阈值可能分别作用于不同连接情形。
📍 2.2.7 Y 向梁角度范围（°）¶
- 🔍 注释：与全局坐标 X 轴夹角在 α～β 范围内的梁视为 Y 向梁（默认范围见 梁配筋参数 §1.1.5 或本工程统一设置）。用于梁跨统计与出图方向划分。
📍 2.2.8 楼板是否作为次梁钢筋锚固体¶
- 🔍 注释：枚举选项，控制次梁纵筋是否以楼板作为锚固体；具体选项含义以界面下拉为准。
🟢 2.3 悬挑梁参数¶
📍 2.3.1 梁两端剪力比值大于，判为悬挑¶
- 🔍 注释：悬挑端与支座端剪力比值大于该值（默认 8）时，判别为 悬挑梁。
📍 2.3.2 梁跨高比大于，判为非悬挑¶
- 🔍 注释：跨高比大于该值（默认 7）时，不按悬挑梁处理（避免误判短深梁为悬挑）。
📍 2.3.3 悬挑梁根部与剪力墙平面外相连：锚固长度须大于（mm）¶
- 🔍 注释：悬挑根部锚固于墙（平面外）时，锚固长度须大于该值（默认 399 mm）方成立悬挑判别。
📍 2.3.4 悬挑梁根部与梁平面外相连：锚固长度须大于（mm）¶
- 🔍 注释：悬挑根部锚固于另一梁（平面外）时，锚固长度须大于该值（默认 800 mm）方成立。
更新日期：2026-07-23
