墙柱配筋参数说明¶
大纲¶

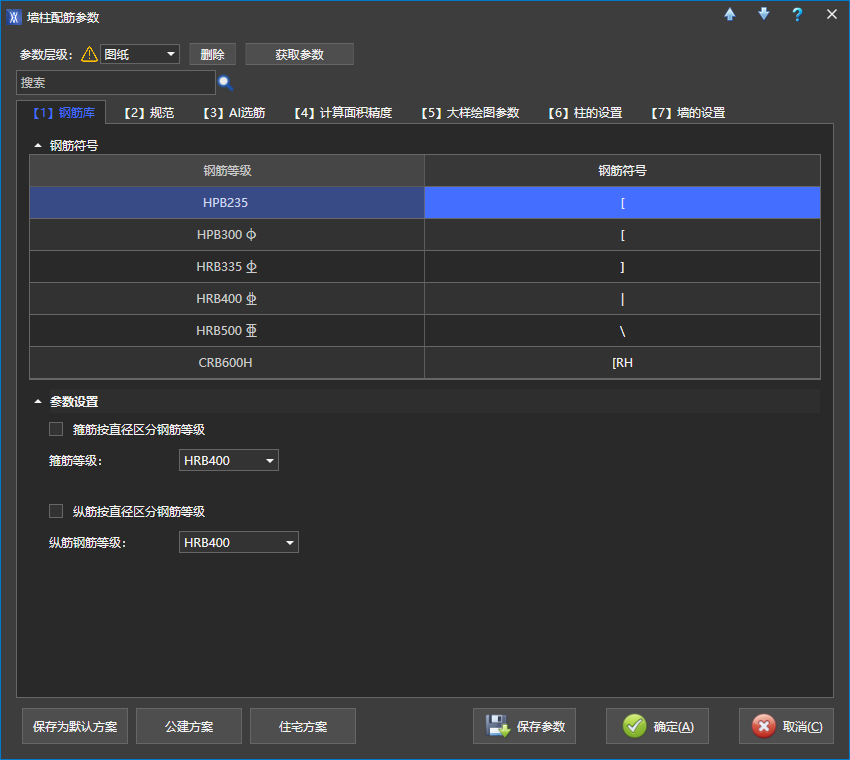

1. 钢筋库¶
「墙柱配筋参数」→「【1】钢筋库」
🟢 1.1 钢筋符号¶
📍 1.1.1 钢筋等级与 CAD 符号对照表¶
- 🔍 注释：设置各钢筋等级在图面上对应的 CAD 文字符号。默认对照如下：
| 钢筋等级 | 钢筋符号（默认） |
|---|---|
| HPB235 | [ |
| HPB300 Φ | [ |
| HRB335 Φ | ] |
| HRB400 Φ | | |
| HRB500 Φ | \ |
| CRB600H | [RH |
默认钢筋符号 对应字体WW_GJ， 用户可根据导出cad图设置的字体，修改相应钢筋符号。
🟢 1.2 参数设置¶
📍 1.2.1 箍筋按直径区分钢筋等级¶
- 🔍 选项注释：
- 勾选：可按直径阈值区分两种箍筋牌号；
- 不勾选（默认）：箍筋统一采用下方「箍筋等级」下拉所选牌号（默认 HRB400）。
📍 1.2.2 纵筋按直径区分钢筋等级¶
- 🔍 选项注释：
- 勾选：可按直径阈值区分两种纵筋牌号；
- 不勾选（默认）：纵筋统一采用「纵筋钢筋等级」下拉所选牌号（默认 HRB400）。
2. 规范¶
「墙柱配筋参数」→「【2】规范」
!!!注意：结构体系、场地类别、设防烈度这三个参数，在匹配构件信息时，已按计算模型数据写入构件，故本总参中设置不起效。需要修改的话应在 墙柱（暗柱）平面 中，使用 竖向构件特殊指定 对应的参数指定。
📍 2.1.1 结构体系¶
-
🔍 注释：与工程结构体系一致，用于查规范构造与配筋限值。默认「剪力墙结构」。
-
相关规范：
📍 2.1.2 场地类别¶

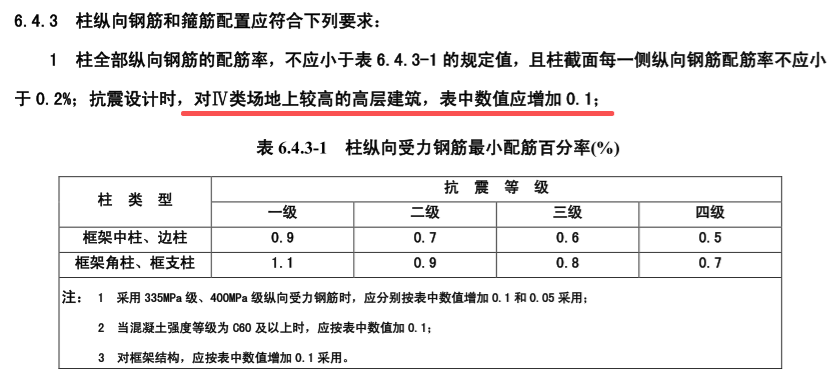

《高规》6.4.3 ：IV 类场地、较高的高层建筑，表中数值宜增加 0.1；框架结构宜再增加 0.1。
📍 2.1.3 设防烈度¶
-
🔍 注释：抗震设防烈度。默认「7 度设防」。
-
《高规》11.4.6 第 4 款：剪跨比不大于 2 的柱，体积配箍率不应小于 1.0%；设防烈度为 9 度 时，不应小于 1.3%。
📍 2.1.4 轴压比类型¶
- 🔍 选项注释：
- 轴压比
- 组合轴压比（默认）
- 重力荷载代表值下的轴压比
📍 2.1.5 查找规范的体积配箍率时，忽略轴压比（取大值）¶
- 🔍 注释：勾选时查表体积配箍率不再考虑轴压比影响，直接取规范允许的大值；默认 否。
仅对剪力墙边缘构件起效，框架柱的体积配箍率由计算软件输出计算书控制
📍 2.1.6 连体、B 级高度剪力墙结构¶
-
🔍 注释：勾选时按连体、错层或 B 级高度剪力墙结构的特殊规定处理；默认 否。
-
根据《高规》 7.2.16 第 4 款：B 级高度剪力墙（及连体、错层结构）的构造边缘构件——竖向钢筋最小量较 表 7.2.16 数值 提高 0.001Ac；箍筋配箍特征值 λv 不宜小于 0.1。
📍 2.1.7 高层建筑¶

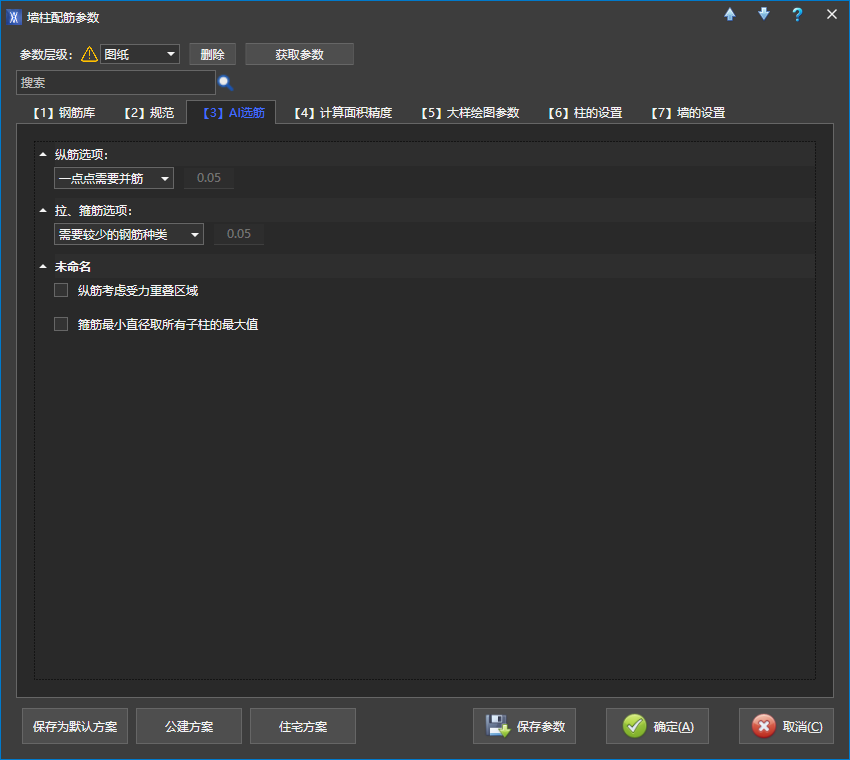

3. AI 选筋¶
「墙柱配筋参数」→「【3】AI 选筋」
🟢 3.1 纵筋选项¶
📍 3.1.1 纵筋并筋倾向¶
- 🔍 选项注释：下拉预设控制 AI 选筋时对并筋的偏好程度（如「一点点需要并筋」等）。右侧数值为对应惩罚系数，选「自定义」时可手动填写（默认 0.05）。
🟢 3.2 拉、箍筋选项¶
📍 3.2.1 箍筋种类倾向¶
- 🔍 选项注释：下拉预设控制选筋时对箍筋/拉筋规格种类的偏好（如「需要较少的钢筋种类」等）。右侧数值为对应惩罚系数，选「自定义」时可手动填写（默认 0.05）。
🟢 3.3 其他¶
📍 3.3.1 纵筋考虑受力重叠区域¶
- 🔍 注释：勾选时选筋统计纵筋面积考虑受力方向重叠区域；默认 否。
📍 3.3.2 箍筋最小直径取所有子柱的最大值¶
- 🔍 注释：勾选时组合暗柱/子柱配箍时，箍筋最小直径取各子柱要求的最大值；默认 否。

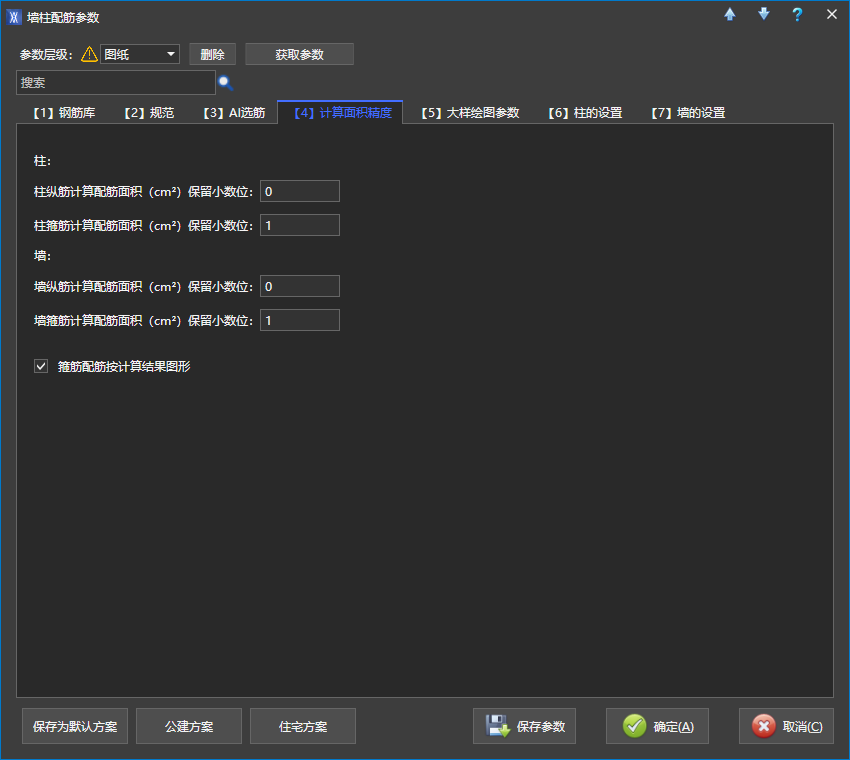

4. 计算面积精度¶
「墙柱配筋参数」→「【4】计算面积精度」
📍 4.1.1 柱纵筋计算配筋面积（cm²）保留小数位¶
- 🔍 注释：柱纵筋计算面积的小数保留位数，默认 0。
📍 4.1.2 柱箍筋计算配筋面积（cm²）保留小数位¶
- 🔍 注释：柱箍筋计算面积的小数保留位数，默认 1。
📍 4.1.3 墙纵筋计算配筋面积（cm²）保留小数位¶
- 🔍 注释：墙边缘构件纵筋计算面积的小数保留位数，默认 0。
📍 4.1.4 墙箍筋计算配筋面积（cm²）保留小数位¶
- 🔍 注释：墙边缘构件箍筋计算面积的小数保留位数，默认 1。
📍 4.1.5 箍筋配筋按计算结果图形¶
- 🔍 选项注释：
- 是（默认）：箍筋选筋依据计算书图形化结果；
- 否：按构件信息文本处理箍筋面积。

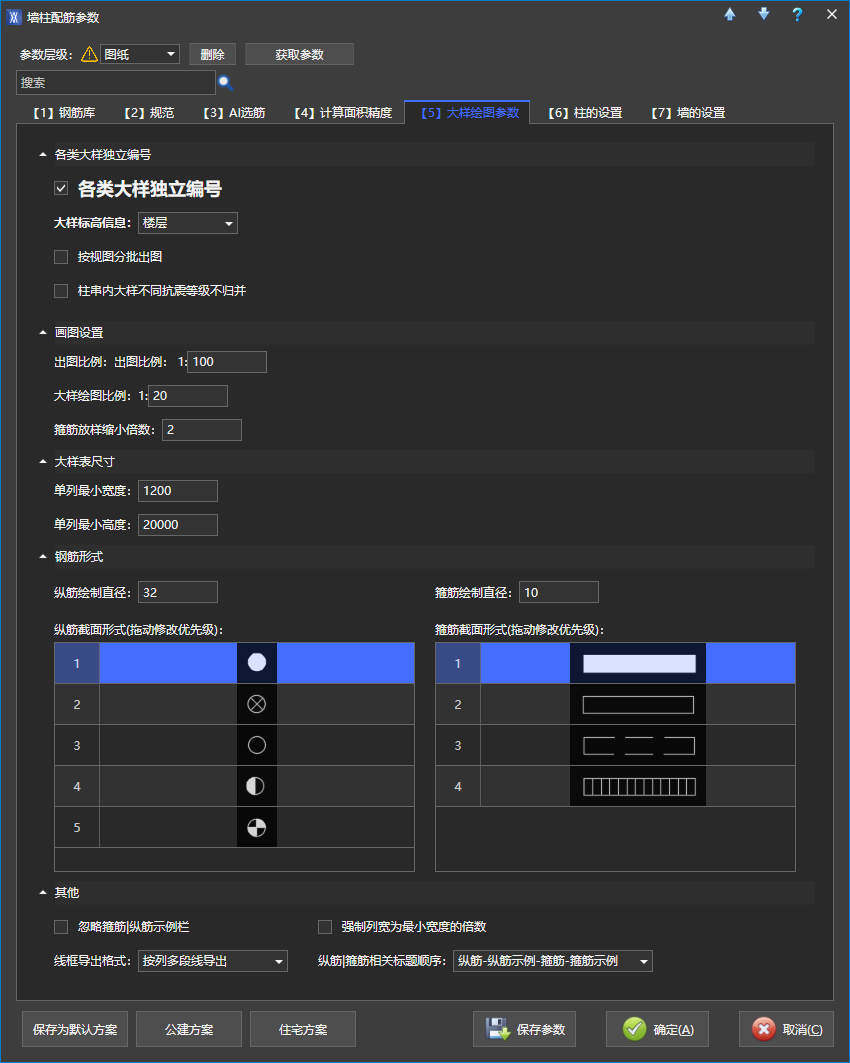

5. 大样绘图参数¶
「墙柱配筋参数」→「【5】大样绘图参数」
🟢 5.1 各类大样独立编号¶
📍 5.1.1 各类大样独立编号¶
- 🔍 注释：勾选（默认）时框架柱、约束/构造边缘构件、暗柱等各类大样分别独立编号。
📍 5.1.2 大样标高信息¶
- 🔍 选项注释：
- 楼层（默认）
- 体系 + 楼层
- 相对标高
- 绝对标高
📍 5.1.3 按视图分批出图¶
- 🔍 注释：勾选时按墙柱(暗柱)平面视图分批输出大样；默认 否。
📍 5.1.4 柱串内大样不同抗震等级不归并¶
- 🔍 注释：勾选时同一柱串内抗震等级不同的大样不参与归并；默认 否。
📍 5.1.5 大样命名前缀¶
- 🔍 注释：各类大样编号前缀，默认值如下：
| 类型 | 默认前缀 |
|---|---|
| 框架柱 | KZ |
| 框支柱 | KZZ |
| 梁上柱 | KZ |
| 墙上柱 | KZ |
| 约束边缘构件 | YBZ |
| 构造边缘构件 | GBZ |
| 非边缘暗柱 | AZ |
| 扶壁柱 | FBZ |
🟢 5.2 画图设置¶
📍 5.2.1 出图比例¶
- 🔍 注释：墙柱施工图整体出图比例，默认 1:100。
📍 5.2.2 大样绘图比例¶
- 🔍 注释：配筋大样表内绘图比例，默认 1:20。
📍 5.2.3 箍筋放样缩小倍数¶
- 🔍 注释：大样中箍筋示意相对实际比例的缩小倍数，默认 2。
🟢 5.3 大样表尺寸¶
📍 5.3.1 单列最小宽度（mm）¶
- 🔍 注释：大样表单列最小宽度，默认 1200。
📍 5.3.2 单列最小高度（mm）¶
- 🔍 注释：大样表单列最小高度，默认 20000。
🟢 5.4 钢筋形式¶
📍 5.4.1 纵筋绘制直径（mm）¶
- 🔍 注释：大样示意中纵筋圆点绘制直径，默认 32（与实配直径无关，仅影响图面示意大小）。
📍 5.4.2 箍筋绘制直径（mm）¶
- 🔍 注释：大样示意中箍筋线宽对应直径，默认 10。

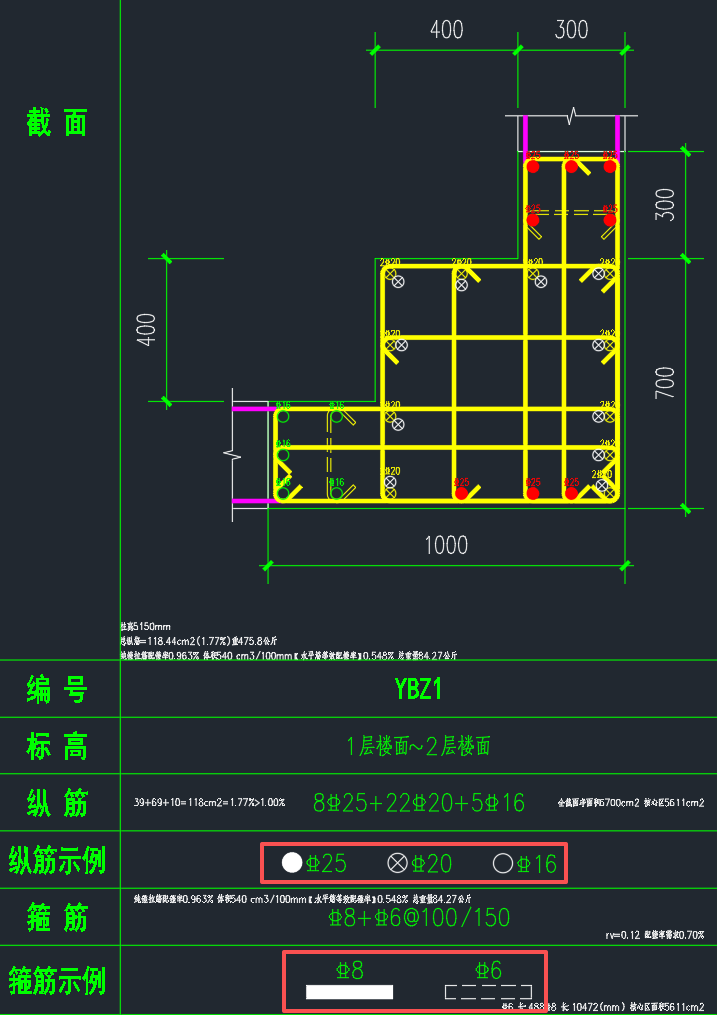

📍 5.4.3 纵筋 / 箍筋截面形式（拖动修改优先级）¶
- 🔍 注释：如上截图，确定大样中纵筋、箍筋截面示意形式的优先顺序，可通过拖动图标调整，越往上优先级越高。
🟢 5.5 其他¶
📍 5.5.1 忽略箍筋|纵筋示例栏¶
- 🔍 注释：勾选时大样表不输出箍筋/纵筋示例行；默认 否。
📍 5.5.2 强制列宽为最小宽度的倍数¶
- 🔍 注释：勾选时大样表列宽对齐为「单列最小宽度」的整数倍；默认 否。
📍 5.5.3 线框导出格式¶
- 🔍 选项注释：
- 默认线段
- 单元格矩形（仅对有完整边界的表格有效）
- 按列多段线导出（默认）
📍 5.5.4 纵筋|箍筋相关标题顺序¶
- 🔍 选项注释：
- 纵筋-纵筋示例-箍筋-箍筋示例（默认）
- 纵筋-箍筋-纵筋示例-箍筋示例
6. 柱的设置¶
🟢 6-1 柱大样¶
「【6】柱的设置」→「【6-1】柱大样」
📍 6-1.1 允许生成斜拉筋¶
- 🔍 注释：勾选（默认）时允许在大样中生成斜向拉筋。
📍 6-1.2 尽可能生成菱形箍¶
- 🔍 注释：在允许斜拉筋的前提下，勾选（默认）时尽量布置菱形箍。
📍 6-1.3 允许隔一拉一¶
- 🔍 注释：勾选时允许拉筋隔一根纵筋布置；默认 否。
📍 6-1.4 KZ 相对于并筋优先选择隔一拉一¶
- 🔍 注释：框架柱（KZ）在并筋与隔一拉一冲突时，勾选（默认）优先采用隔一拉一。
📍 6-1.5 全拉筋不设内箍¶
- 🔍 注释：勾选（默认）时全部采用拉筋时不设内箍。
📍 6-1.6 是否按柱串设计¶
- 🔍 注释：勾选（默认）时按柱串（上下关联的柱列）统一设计配筋；否时按单柱独立设计。
📍 6-1.7 方柱对称配筋¶
- 🔍 注释：勾选时方形柱强制对称布置纵筋；默认 否。
📍 6-1.8 可变纵筋按整层添加¶
- 🔍 注释：勾选时柱串内纵筋变化按整层统一添加；默认 否。
📍 6-1.9 从两边开始添加¶
- 🔍 注释：勾选（默认）时新增纵筋从截面两侧向中间布置。
📍 6-1.10 对称地添加¶
- 🔍 注释：勾选（默认）时新增纵筋成对对称添加。
📍 6-1.11 纵筋最小净距（mm）¶
- 🔍 注释：柱纵筋之间的最小净距，默认 50。
📍 6-1.12 型钢柱纵筋最大间距（mm）¶
- 🔍 注释：型钢混凝土柱中纵筋最大间距上限，默认 300。

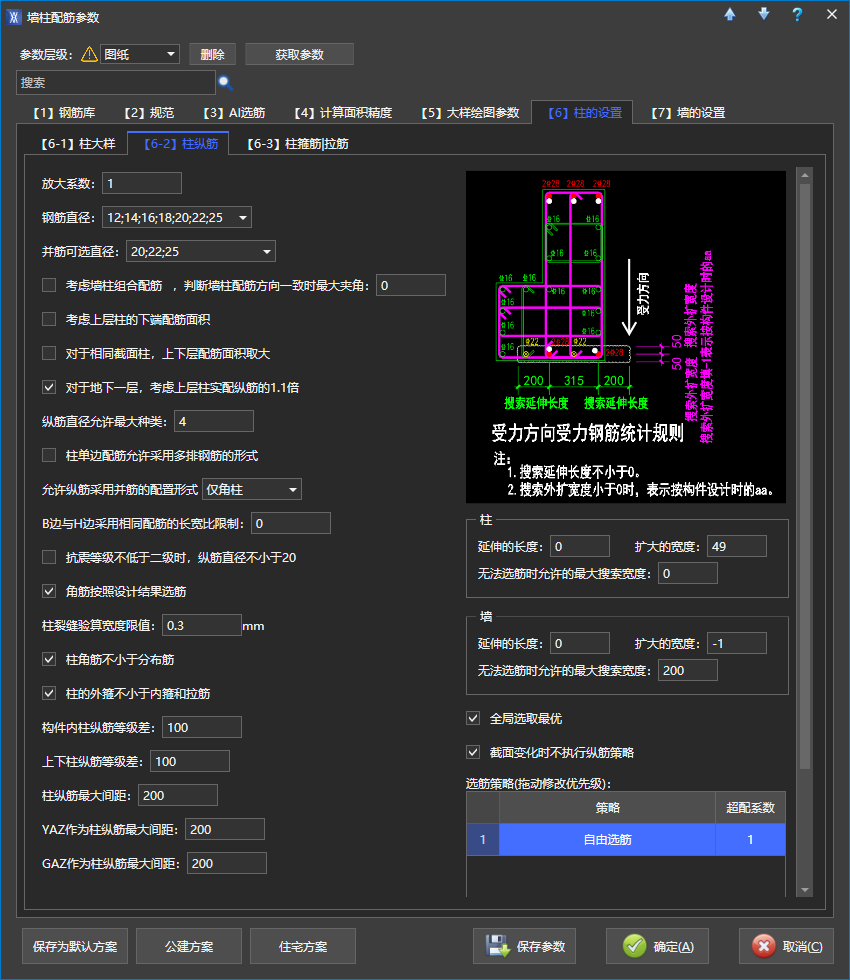

🟢 6-2 柱纵筋¶
「【6】柱的设置」→「【6-2】柱纵筋」
📍 6-2.1 放大系数¶
- 🔍 注释：柱纵筋计算面积整体放大倍数，默认 1.0。
📍 6-2.2 钢筋直径¶
- 🔍 注释：柱纵筋可选直径列表（多选），默认
12;14;16;18;20;22;25。
📍 6-2.3 并筋可选直径¶
- 🔍 注释：允许并筋时可选直径，默认
20;22;25。
📍 6-2.4 纵筋直径允许最大种类¶
- 🔍 注释：同一柱截面纵筋最多采用的直径规格种数，默认 4。
📍 6-2.5 允许纵筋采用并筋的配置形式¶
- 🔍 选项注释：
- 不采用
- 仅角柱（默认）
- 全部
📍 6-2.6 B 边与 H 边采用相同配筋的长宽比限制¶
- 🔍 注释：长宽比低于该值时 B、H 边强制相同配筋；默认 0 表示不启用。
📍 6-2.7 柱裂缝验算宽度限值（mm）¶
- 🔍 注释：柱裂缝宽度验算限值，默认 0.3。
📍 6-2.8 构件内柱纵筋等级差¶
- 🔍 注释：同一构件内相邻纵筋规格允许的最大等级差，默认 100。
📍 6-2.9 上下柱纵筋等级差¶
- 🔍 注释：上下层柱纵筋规格允许的最大等级差，默认 100。
📍 6-2.10 柱纵筋最大间距（mm）¶
- 🔍 注释：柱纵筋布置的最大间距，默认 200。
📍 6-2.11 YBZ 作为柱纵筋最大间距（mm）¶
- 🔍 注释：约束边缘构件 中按柱计算的墙垛(如：计算程序中受弯计算aa=40mm的墙垛)，纵筋的最大间距，默认200。(暂未启用)
📍 6-2.12 GBZ 作为柱纵筋最大间距（mm）¶
- 🔍 注释：构造边缘构件 中按柱计算的墙垛(如：计算程序中受弯计算aa=40mm的墙垛)，纵筋的最大间距，默认200。(暂未启用)。
📍 6-2.13 考虑墙柱组合配筋，判断墙柱配筋方向一致时最大夹角（°）¶
- 🔍 注释：勾选并设定夹角阈值时，墙柱组合配筋要求方向一致；默认 0（不启用）。
📍 6-2.14 考虑上层柱的下端配筋面积¶
- 🔍 注释：勾选时本层选筋考虑上层柱下端配筋面积；默认 否。
📍 6-2.15 对于相同截面柱，上下层配筋面积取大¶
- 🔍 注释：勾选时相同截面上下层取较大配筋面积；默认 否。
📍 6-2.16 对于地下一层，考虑上层柱实配纵筋的 1.1 倍¶
-
🔍 注释：勾选（默认）时地下一层选筋不小于上层柱实配纵筋的 1.1 倍。
！！！ 注意：该参数起效的前提是 (1)已在总信息中设置嵌固端；(2)顶板上下层墙柱同时生成配筋。
勾选该项时，同时满足地下一层剪力墙暗柱纵筋不小于地上一层
📍 6-2.17 柱单边配筋允许采用多排钢筋的形式¶
- 🔍 注释：勾选时允许单面纵筋排成多排；默认 否。
📍 6-2.18 抗震等级不低于二级时，纵筋直径不小于 20¶
- 🔍 注释：勾选时二级及以上抗震柱纵筋直径不小于 20 mm；默认 否。
📍 6-2.19 角筋按照设计结果选筋¶
- 🔍 注释：勾选（默认）时角筋选筋面积不小于计算结果简图中的角筋面积。
📍 6-2.20 柱角筋不小于分布筋¶
- 🔍 注释：勾选（默认）时角筋规格不小于分布筋。
📍 6-2.21 柱的外箍不小于内箍和拉筋¶
- 🔍 注释：勾选（默认）时外圈箍筋直径不小于内箍及拉筋。

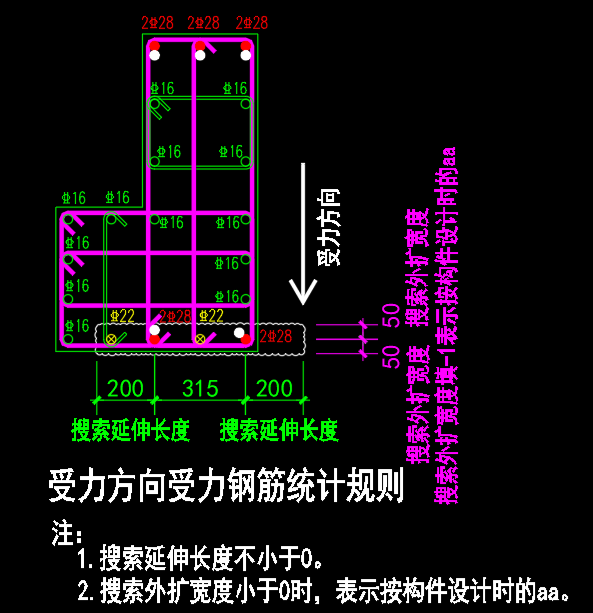

📍 6-2.22 受力方向受力钢筋统计规则（搜索参数）¶
- 🔍 注释：控制柱、墙在受力方向统计纵筋面积时的搜索范围（见界面示意图）。
- “延伸的长度”或“扩大的宽度” 是指允许把更大范围内的纵筋考虑为受力钢筋，填入的数值就是允许扩大的范围长度。
| 对象 | 参数 | 默认 | 说明 |
|---|---|---|---|
| 柱 | 延伸的长度（mm） | 0 | 搜索延伸长度不小于 0 |
| 柱 | 扩大的宽度（mm） | 49 | 搜索外扩宽度 |
| 柱 | 无法选筋时允许的最大搜索宽度 | 0 | 在计算配筋特别大，以至于在设定条件和宽度范围内无法选出钢筋时，允许考虑为该方向受力筋的最大范围。 0 表示不额外扩大 |
| 墙 | 延伸的长度（mm） | 0 | 同上 |
| 墙 | 扩大的宽度（mm） | -1 | 小于 0 时按构件设计时的 aa 取值 |
| 墙 | 无法选筋时允许的最大搜索宽度 | 200 | 在计算配筋特别大，以至于在设定条件和宽度范围内无法选出钢筋时，允许考虑为该方向受力筋的最大范围。 0 表示不额外扩大 |
📍 6-2.23 全局选取最优¶
- 🔍 注释：勾选（默认）时在全局范围内选取最优纵筋组合。
📍 6-2.24 截面变化时不执行纵筋策略¶
- 🔍 注释：勾选（默认）时柱截面变化层不执行下方选筋策略。
📍 6-2.25 选筋策略（拖动修改优先级）¶
- 🔍 注释：柱串上下层纵筋变化时的选筋策略及对应超配系数。策略可选项：
| 策略 | 含义 |
|---|---|
| 自由选筋 | 不做上下层关联约束（默认，超配系数 1） |
| 分布筋变化，保持角筋 | 分布筋可变，角筋保持不变 |
| 角筋变化，保持分布筋 | 角筋可变，分布筋保持不变 |
| 角筋分布筋一起变小 | 上下层同时减小 |
| 角筋分布筋一起变大 | 上下层同时增大 |
须满足「角筋不小于分布筋」前提。可通过拖动调整策略优先级。

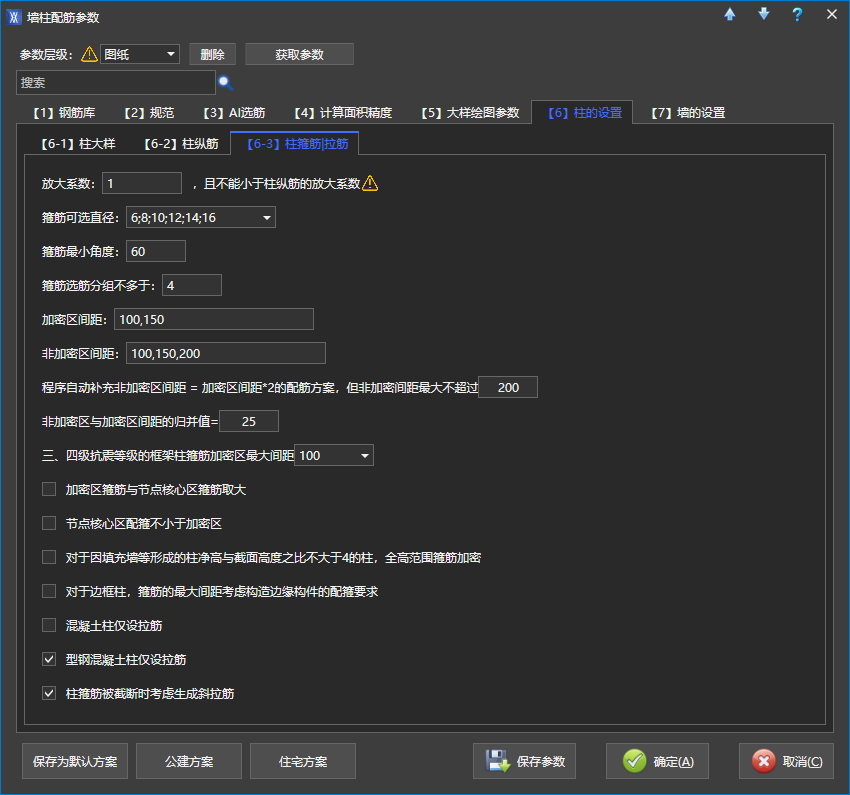

🟢 6-3 柱箍筋拉筋¶
「【6】柱的设置」→「【6-3】柱箍筋拉筋」
📍 6-3.1 放大系数¶
- 🔍 注释：柱箍筋计算面积放大倍数，默认 1.0；考虑强剪弱弯的延性设计要求，该值不能小于柱纵筋的放大系数。
📍 6-3.2 箍筋可选直径¶
- 🔍 注释：柱箍筋可选直径列表，默认
6;8;10;12;14;16。
📍 6-3.3 箍筋最小角度（°）¶
- 🔍 注释：箍筋肢间最小夹角，默认 60。
📍 6-3.4 箍筋选筋分组不多于¶
- 🔍 注释：同一柱箍筋最多分组种数，默认 4。
📍 6-3.5 加密区间距¶
- 🔍 注释：加密区可选间距列表（mm），默认
100,150。
📍 6-3.6 非加密区间距¶
- 🔍 注释：非加密区可选间距列表（mm），默认
100,150,200。
📍 6-3.7 自动补充非加密区间距¶
- 🔍 注释：程序可自动补充「非加密区间距 = 加密区间距 × 2」的方案，但非加密区间距最大不超过设定值，默认 200 mm。
📍 6-3.8 非加密区与加密区间距的归并值¶
- 🔍 注释：加密区与非加密区间距归并时的允许差值，默认 25 mm。
📍 6-3.9 三、四级抗震等级的框架柱箍筋加密区最大间距¶
- 🔍 注释：三、四级抗震框架柱加密区箍筋最大间距，默认 100 mm。
📍 6-3.10 加密区箍筋与节点核心区箍筋取大¶
- 🔍 注释：勾选时节点核心区与加密区箍筋取较大值；默认 否。
📍 6-3.11 节点核心区配箍不小于加密区¶
- 🔍 注释：勾选时节点核心区体积配箍率不小于加密区；默认 否。
📍 6-3.12 柱净高与截面高度之比不大于 4 时全高加密¶
- 🔍 注释：勾选时因填充墙等导致柱净高/截面高 ≤ 4 的柱全高箍筋加密；默认 否。
📍 6-3.13 边框柱考虑构造边缘构件配箍要求¶
- 🔍 注释：勾选时边框柱箍筋最大间距考虑构造边缘构件（GBZ）配箍要求；默认 否。
📍 6-3.14 混凝土柱仅设拉筋¶
- 🔍 注释：勾选时纯混凝土柱只布置拉筋、不设箍筋；默认 否。
📍 6-3.15 型钢混凝土柱仅设拉筋¶
- 🔍 注释：勾选（默认）时型钢混凝土柱只设拉筋。
📍 6-3.16 柱箍筋被截断时考虑生成斜拉筋¶
- 🔍 注释：勾选（默认）时箍筋被 型钢 或 洞口 等截断时自动生成斜拉筋。
7. 墙的设置¶

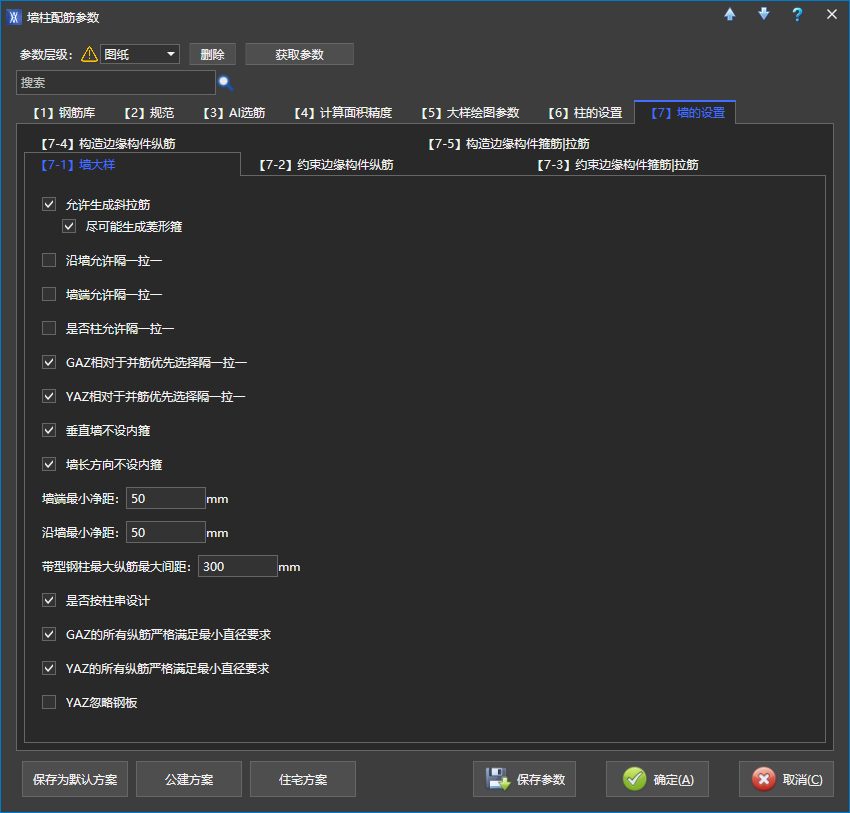

🟢 7-1 墙大样¶
「【7】墙的设置」→「【7-1】墙大样」
📍 7-1.1 允许生成斜拉筋¶
- 🔍 注释：同 §6-1.1，默认 是。
📍 7-1.2 尽可能生成菱形箍¶
- 🔍 注释：同 §6-1.2，默认 是。
📍 7-1.3 沿墙允许隔一拉一¶
- 🔍 注释：勾选时沿墙身方向允许拉筋隔一布置；默认 否。
📍 7-1.4 墙端允许隔一拉一¶
- 🔍 注释：勾选时墙端部允许隔一拉一；默认 否。
📍 7-1.5 是否按柱允许隔一拉一¶
- 🔍 注释：勾选时墙边缘构件按柱的隔一拉一规则处理；默认 否。
📍 7-1.6 GBZ 相对于并筋优先选择隔一拉一¶
- 🔍 注释：勾选（默认）时构造边缘构件优先隔一拉一而非并筋。
📍 7-1.7 YBZ 相对于并筋优先选择隔一拉一¶
- 🔍 注释：勾选（默认）时约束边缘构件优先隔一拉一而非并筋。
📍 7-1.8 垂直墙不设内箍¶
- 🔍 注释：勾选（默认）时垂直于墙长方向不设内箍。
📍 7-1.9 墙长方向不设内箍¶
- 🔍 注释：勾选（默认）时沿墙长方向不设内箍。
📍 7-1.10 是否按柱串设计¶
- 🔍 注释：勾选（默认）时墙边缘构件按柱串设计规则处理，同 §6-1.6。
📍 7-1.11 GBZ 的所有纵筋严格满足最小直径要求¶
- 🔍 注释：勾选（默认）时构造边缘构件全部纵筋满足最小直径构造要求。
📍 7-1.12 YBZ 的所有纵筋严格满足最小直径要求¶
- 🔍 注释：勾选（默认）时约束边缘构件全部纵筋满足最小直径构造要求。
📍 7-1.13 YBZ 忽略钢板¶
- 🔍 注释：勾选时约束边缘构件选筋忽略钢板影响；默认 否。
📍 7-1.14 墙端最小净距（mm）¶
- 🔍 注释：墙端纵筋最小净距，默认 50。
📍 7-1.15 沿墙最小净距（mm）¶
- 🔍 注释：沿墙身纵筋最小净距，默认 50。
📍 7-1.16 带型钢柱最大纵筋最大间距（mm）¶
- 🔍 注释：带型钢边缘构件纵筋最大间距，默认 300。

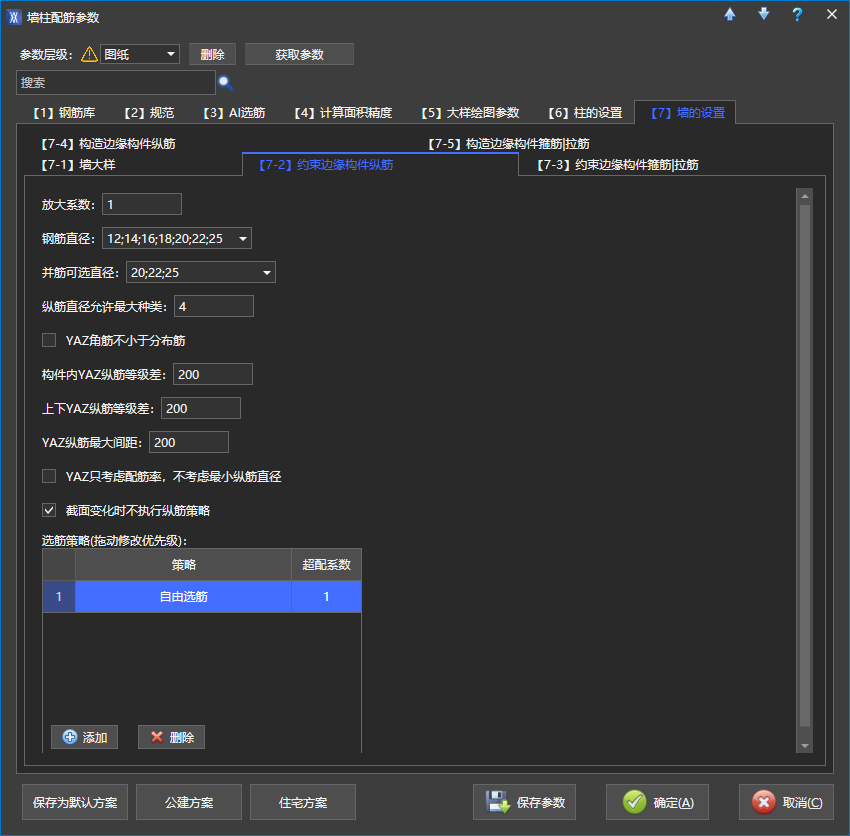

🟢 7-2 约束边缘构件纵筋¶
「【7】墙的设置」→「【7-2】约束边缘构件纵筋」
📍 7-2.1 放大系数¶
- 🔍 注释：YBZ 纵筋计算面积放大倍数，默认 1.0。
!!!注意：考虑强剪弱弯，纵筋放大系数应 ≤ 箍筋放大系数
📍 7-2.2 钢筋直径 / 并筋可选直径 / 纵筋直径允许最大种类¶
- 🔍 注释：同柱纵筋 §6-2.2～6-2.4，默认直径
12;14;16;18;20;22;25，并筋20;22;25，最大种类 4。
📍 7-2.3 YBZ 角筋不小于分布筋¶
- 🔍 注释：勾选时 YBZ 角筋不小于分布筋；默认 否。
📍 7-2.4 构件内 YBZ 纵筋等级差¶
- 🔍 注释：默认 200。
📍 7-2.5 上下 YBZ 纵筋等级差¶
- 🔍 注释：默认 200。
📍 7-2.6 YBZ 纵筋最大间距（mm）¶
- 🔍 注释：默认 200。
📍 7-2.7 YBZ 只考虑配筋率，不考虑最小纵筋直径¶
- 🔍 注释：勾选时仅按配筋率选筋，忽略最小直径构造；默认 否。
📍 7-2.8 截面变化时不执行纵筋策略¶
- 🔍 注释：勾选（默认）时截面变化层不执行选筋策略。
📍 7-2.9 选筋策略（拖动修改优先级）¶
- 🔍 注释：策略选项同 §6-2.25，默认「自由选筋」，超配系数 1。

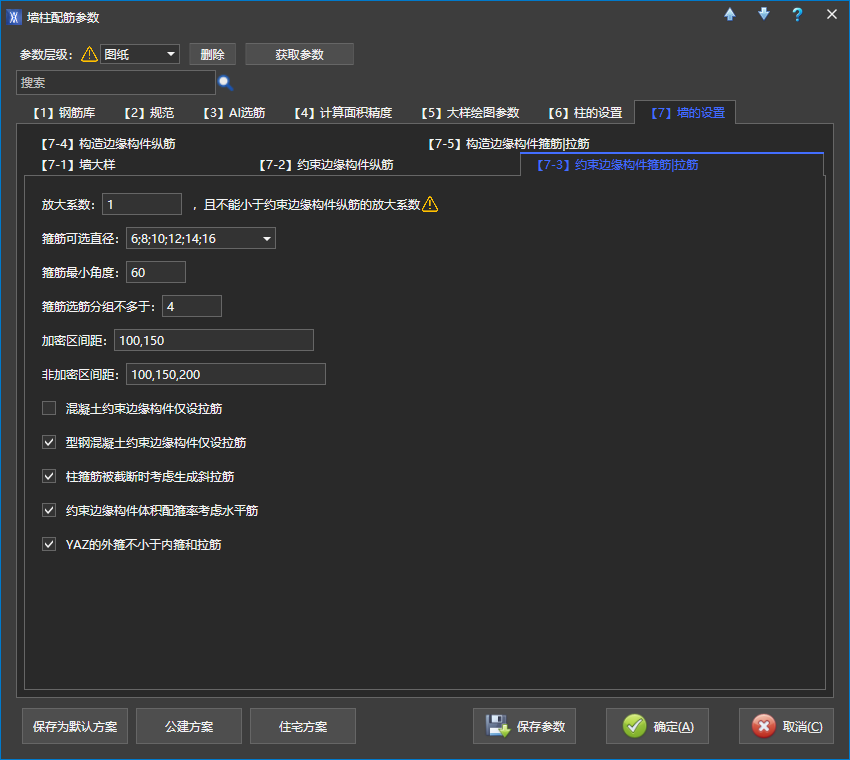

🟢 7-3 约束边缘构件箍筋拉筋¶
「【7】墙的设置」→「【7-3】约束边缘构件箍筋|拉筋」
📍 7-3.1 放大系数¶
- 🔍 注释：YBZ 箍筋放大倍数，默认 1.0；考虑强剪弱弯的延性设计要求，该值不能小于约束边缘构件纵筋的放大系数。
📍 7-3.2 箍筋可选直径 / 最小角度 / 选筋分组 / 间距¶
- 🔍 注释：参数含义同 §6-3.2～6-3.6，默认值相同。
📍 7-3.3 混凝土约束边缘构件仅设拉筋¶
- 🔍 注释：默认 否。
📍 7-3.4 型钢混凝土约束边缘构件仅设拉筋¶
- 🔍 注释：默认 是。
📍 7-3.5 柱箍筋被截断时考虑生成斜拉筋¶
- 🔍 注释：同 §6-3.16，勾选（默认）时箍筋被 型钢 或 洞口 等截断时自动生成斜拉筋。
📍 7-3.6 约束边缘构件体积配箍率考虑水平筋¶
- 🔍 注释：勾选（默认）时体积配箍率计算计入墙身水平分布筋。
📍 7-3.7 YBZ 的外箍不小于内箍和拉筋¶
- 🔍 注释：勾选（默认）时外圈箍筋直径不小于内箍及拉筋。
🟢 7-4 构造边缘构件纵筋¶
「【7】墙的设置」→「【7-4】构造边缘构件纵筋」
📍 7-4.1 放大系数¶
- 🔍 注释：GBZ 纵筋放大倍数，默认 1.0。
!!!注意：考虑强剪弱弯，纵筋放大系数应 ≤ 箍筋放大系数
📍 7-4.2 钢筋直径 / 并筋可选直径 / 纵筋直径允许最大种类¶
- 🔍 注释：默认同 §7-2.2。
📍 7-4.3 GBZ 角筋不小于分布筋¶
- 🔍 注释：默认 否。
📍 7-4.4 构件内 GBZ 纵筋等级差¶
- 🔍 注释：默认 100。
📍 7-4.5 上下 GBZ 纵筋等级差¶
- 🔍 注释：默认 100。
📍 7-4.6 GBZ 纵筋最大间距（mm）¶
- 🔍 注释：默认 200。
📍 7-4.7 GBZ 只考虑配筋率，不考虑最小纵筋直径¶
- 🔍 注释：默认 否。
📍 7-4.8 截面变化时不执行纵筋策略¶
- 🔍 注释：默认 是。
📍 7-4.9 选筋策略（拖动修改优先级）¶
- 🔍 注释：同 §7-2.9。
🟢 7-5 构造边缘构件箍筋拉筋¶
「【7】墙的设置」→「【7-5】构造边缘构件箍筋|拉筋」
📍 7-5.1 放大系数¶
- 🔍 注释：GBZ 箍筋放大倍数，默认 1.0；考虑强剪弱弯的延性设计要求，该值不能小于构造边缘构件纵筋的放大系数。
📍 7-5.2 箍筋可选直径 / 最小角度 / 选筋分组 / 间距¶
- 🔍 注释：参数含义同 §6-3.2～6-3.6。
📍 7-5.3 混凝土构造边缘构件仅设拉筋¶
- 🔍 注释：默认 是。
📍 7-5.4 型钢混凝土构造边缘构件仅设拉筋¶
- 🔍 注释：默认 是。
📍 7-5.5 柱箍筋被截断时考虑生成斜拉筋¶
- 🔍 注释：同 §6-3.16，勾选（默认）时箍筋被 型钢 或 洞口 等截断时自动生成斜拉筋。
📍 7-5.6 水平筋替换箍筋拉筋¶
- 🔍 注释：勾选（默认）时墙身水平筋可替代 GBZ 箍筋/拉筋表达。
📍 7-5.7 GBZ 的外箍不小于内箍和拉筋¶
- 🔍 注释：勾选（默认）时外圈箍筋直径不小于内箍及拉筋。
📍 7-5.8 构造边缘构件体积配箍率考虑水平筋，且保留外箍¶
- 🔍 注释：勾选时体积配箍率计入水平筋且仍保留外箍；默认 否。
关联 Q&A：
- 墙柱配筋按楼层归并
- 合并后的墙柱层分开出图 更新日期：2026-07-23
