模型检查¶
介绍「模型检查」选项卡中的功能按钮，用于检查模型、刷新工程数据及辅助排查问题。
大纲¶
一、前言¶
「模型检查」选项卡集中放置建模过程中的检查、刷新与辅助工具，按 Ribbon 面板分为：上下墙柱检查、删旧图板边界条件、误差检查、刷新、强制虚实线。
1.1、名词解释¶
📍 误差¶
用户可以将“误差”理解为构件节点存在碎数（非整数）。
📍 误差参照¶
构件误差调整时所参照的轴线。

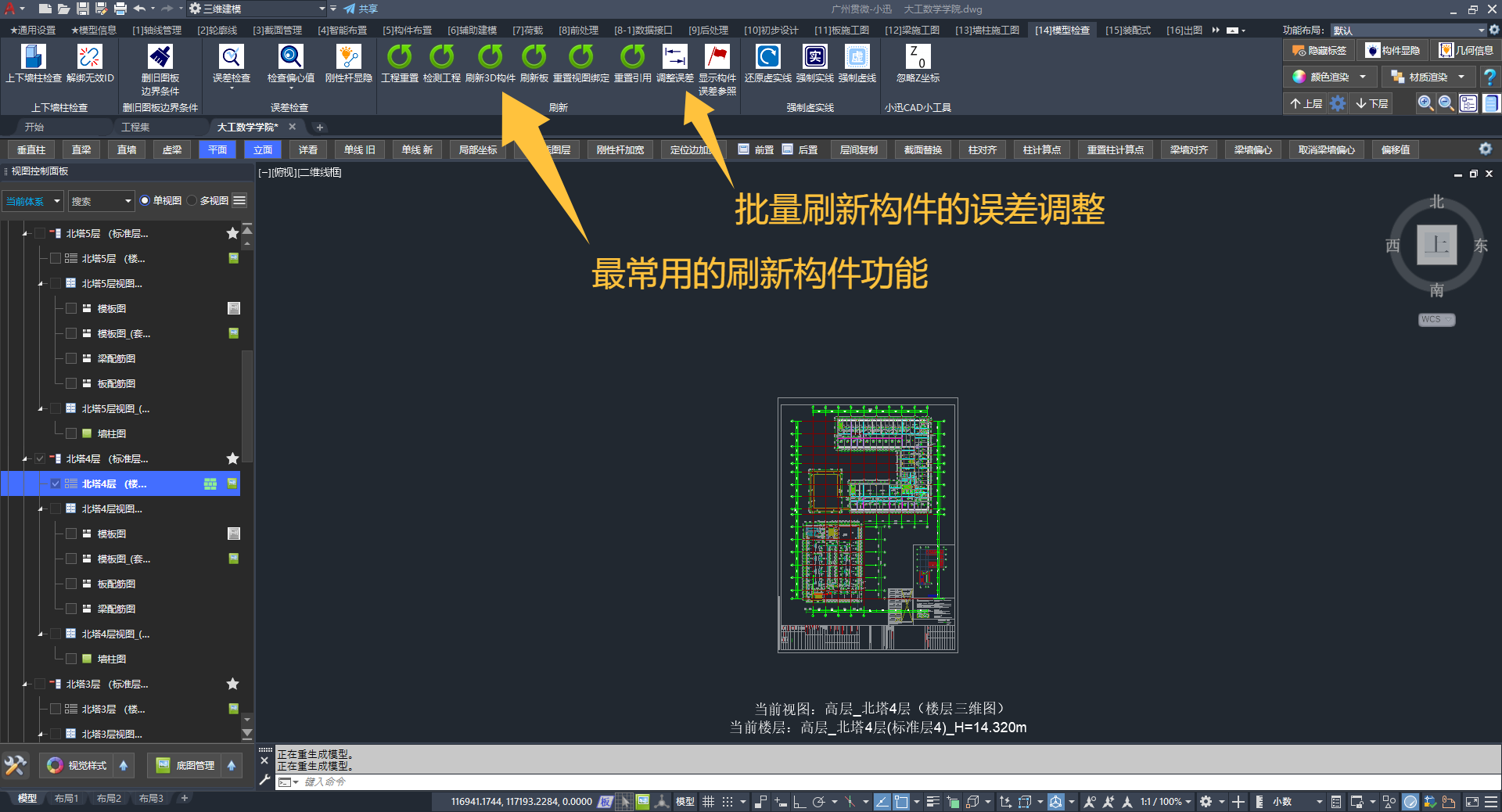

1.2、操作界面¶
「模型检查」选项卡的常用功能：「刷新3D构件」「工程重置」「调整误差」
二、模型检查¶

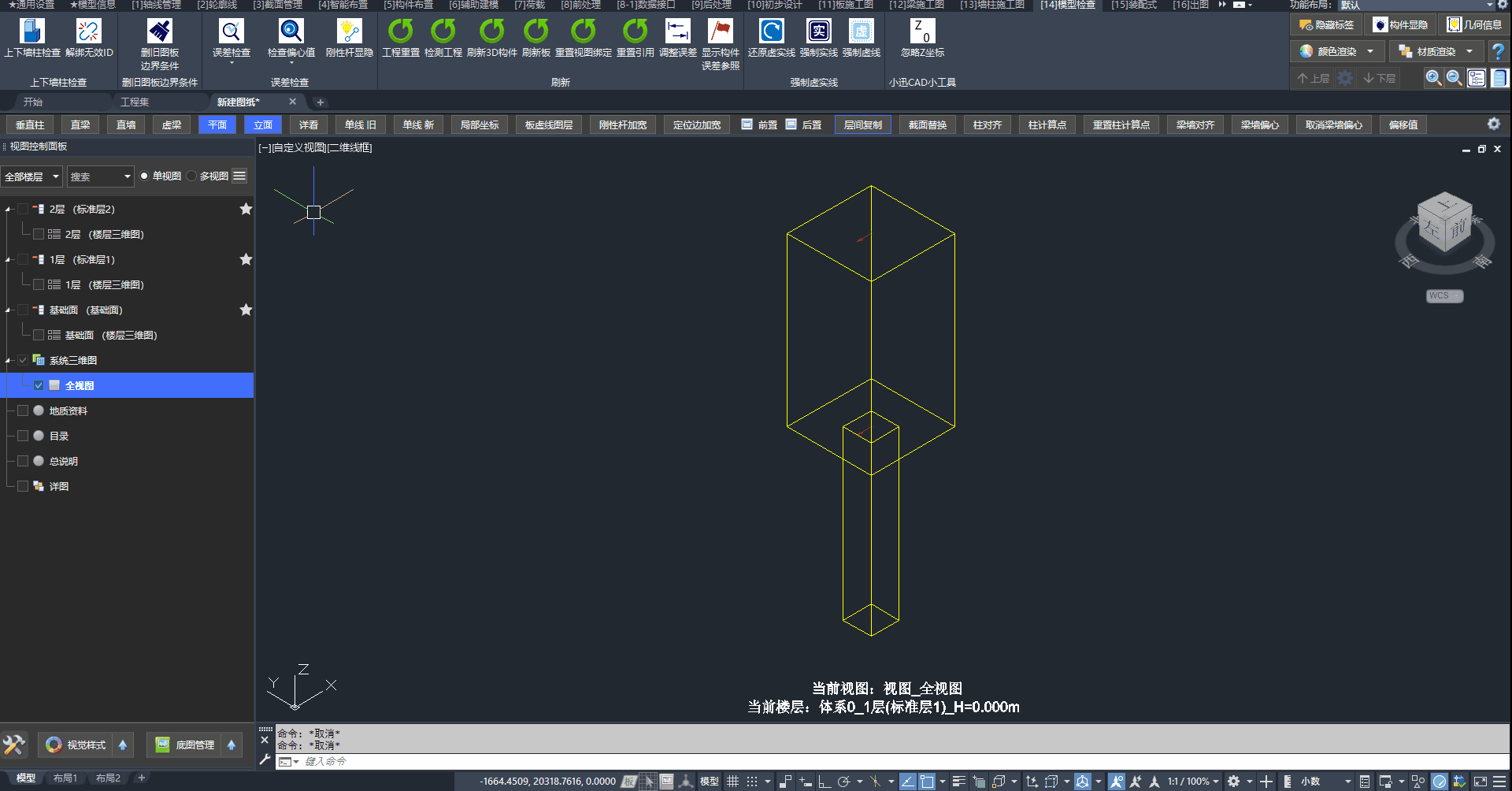

2.1、上下墙柱检查¶
检查当前设计图纸中墙、柱构件的竖向关系与搭接情况。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「上下墙柱检查」面板中点击「上下墙柱检查」按钮
- 按命令行提示完成检查
通过「上下墙柱检查」定位下层柱截面尺寸小于上层柱的不合理情形
2.2、解绑无效ID¶
清理当前图纸中已失效的构件 ID 绑定，避免无效 ID 影响上下墙柱检查、构件匹配与导模。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「上下墙柱检查」面板中点击「解绑无效ID」按钮
- 按命令行提示完成解绑
2.3、删旧图板边界条件¶
旧版图纸升级或建模过程中，楼板可能残留过期的边界条件数据。
本功能用于批量清除这些无效数据，以便按当前模型重新生成 边界条件。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「删旧图板边界条件」面板中点击「删旧图板边界条件」按钮
- 按命令行提示完成清理

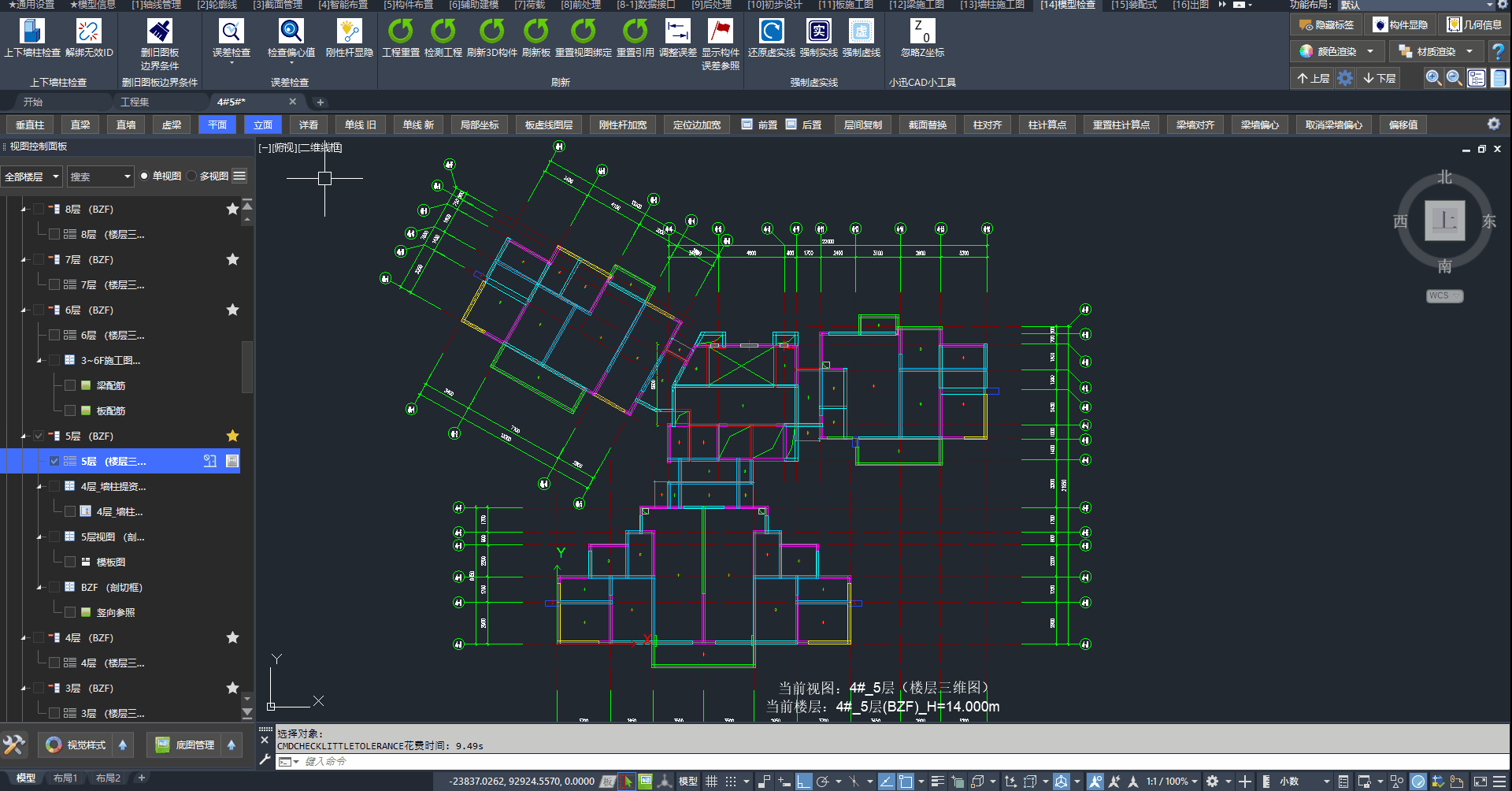

2.4、误差检查¶
检查并标记模型中可能存在的误差。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「误差检查」面板 /「误差检查」下拉列表中点击「误差检查」按钮
- 选择：需要进行误差检查的构件
- 确定：右键确定
依照标准建模流程创建的模型，一般不会存在误差问题
自动标记可能存在的误差点，用户可自行检查
📢 特别说明：
标记圆圈可通过选择类似对象或删除操作清除
2.5、调整墙梁与柱计算点的误差¶
检查并调整墙、梁端部与柱计算点之间的微小偏差，使其对齐到柱计算点。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「误差检查」面板 /「误差检查」下拉列表中点击「调整墙梁与柱计算点的误差」按钮
- 按命令行提示完成调整
关联功能：

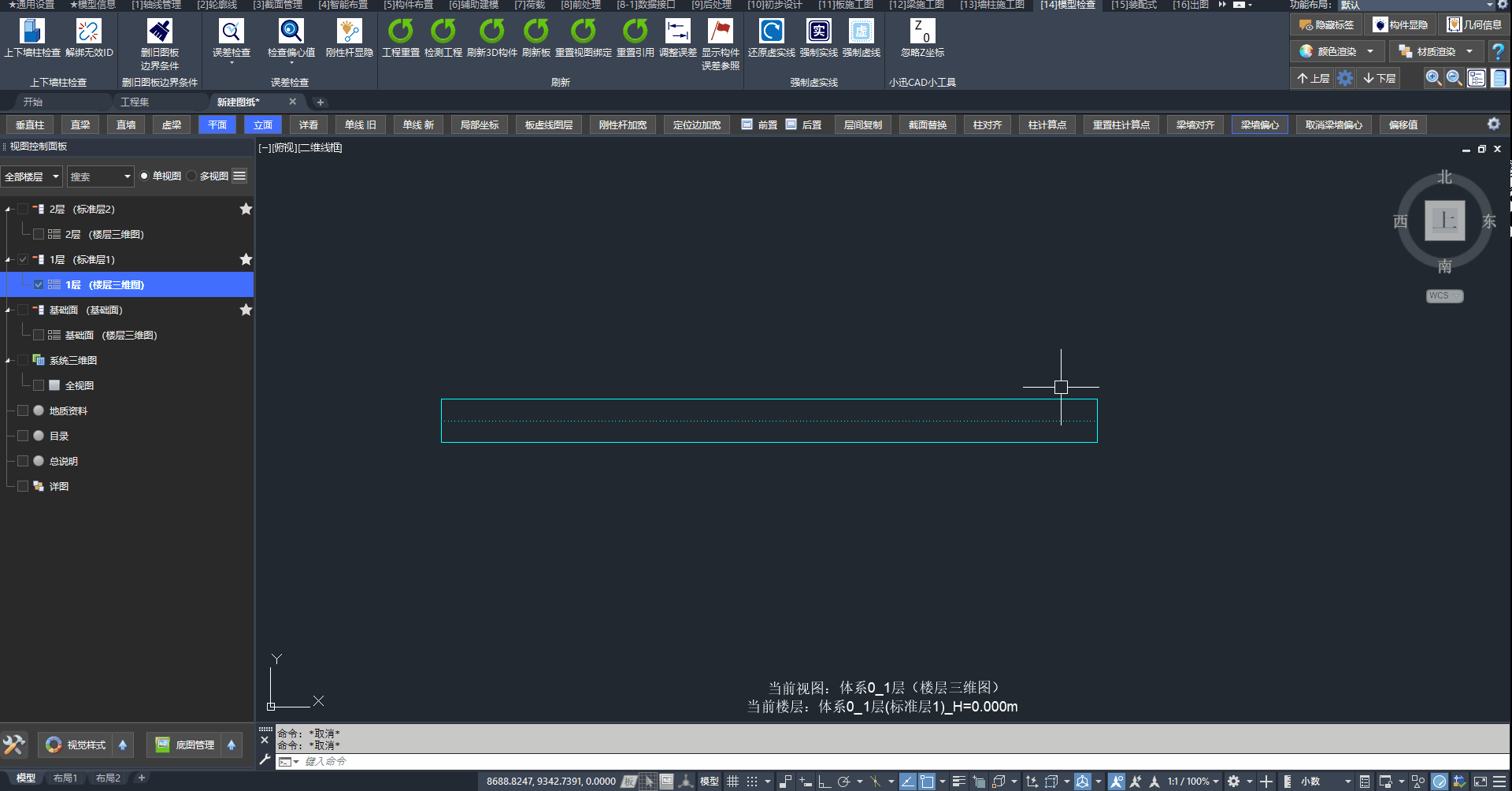

2.6、检查偏心值¶
在设置构件偏心过程中，若偏心值为碎数，将导致误差问题。
工程实践中，捕捉底图上的点设置偏心时，容易出现上述情形。
为此，提供「检查偏心值」功能，用于检查构件偏心值是否为碎数。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「误差检查」面板 /「检查偏心值」下拉列表中点击「检查偏心值」按钮
- 按命令行提示完成检查
以“一柱一梁”的简单模型为例，将偏心值设为碎数并演示该功能：
开启「检查偏心值」后，偏心值为碎数的构件将以带透明度的红色显示
关联功能：
2.7、检查小于50的刚性杆¶
查找并标记长度小于 50 的刚性杆，便于用户更高效地管理有限元信息。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「误差检查」面板 /「检查偏心值」下拉列表中点击「检查小于50的刚性杆」按钮
- 按命令行提示完成检查
2.8、检查生成折板标签¶
检查折板大样标签是否完整，并重新生成缺失或异常的折板标签。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「误差检查」面板 /「检查偏心值」下拉列表中点击「检查生成折板标签」按钮
- 按命令行提示完成检查
关联功能：

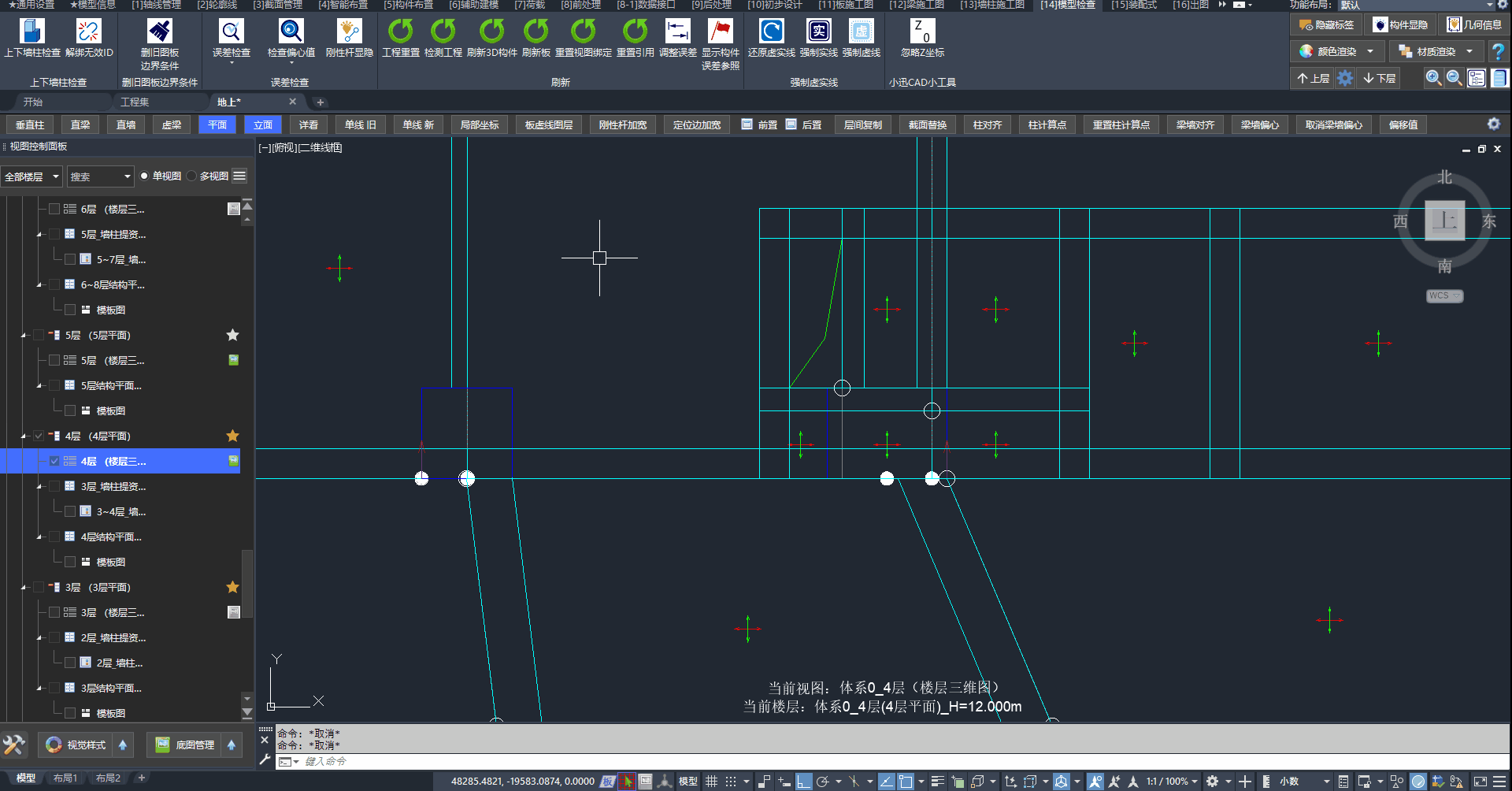

2.9、刚性杆显隐¶
默认情况下，缩小视图比例后，刚性杆会自动隐藏。
若希望在缩放视图时始终显示刚性杆，便于模型检查，可调整“刚性杆显示范围”参数。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「误差检查」面板中点击「刚性杆显隐」按钮
- 设置：“刚性杆显示范围”（工具条）
在「误差检查」界面将“刚性杆显示范围”由 10 改为 1000 后，缩放视图时刚性杆始终显示
三、刷新与重置¶
3.1、工程重置¶
重置、刷新当前图纸中的底层数据，主要包括：检测并修复构件、楼层、视图、轮廓线、构件引用、刚性杆、板边界等数据之间的关联关系。
通常在出现某些异常弹窗时使用该功能。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「刷新」面板中点击「工程重置」按钮
- 按命令行提示完成重置
与总信息中的 「一键还原」 不同，请勿混淆。
3.2、检测工程¶
检测当前工程的数据完整性与内部关联，定位构件、楼层、视图等数据的异常。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「刷新」面板中点击「检测工程」按钮
- 按命令行提示查看检测结果
3.3、重置视图绑定¶
重置视图的绑定关系，修复视图与楼层、体系之间的异常绑定。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「刷新」面板中点击「重置视图绑定」按钮
- 按命令行提示完成重置
3.4、重置引用¶
重置跨图纸的引用构件数据，修复引用关系异常。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「刷新」面板中点击「重置引用」按钮
- 按命令行提示完成重置
3.5、刷新3D构件¶
重新生成或刷新三维构件的显示与关联数据。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「刷新」面板中点击「刷新3D构件」按钮
- 等待刷新完成
3.6、刷新板¶
重新生成或刷新楼板及其边界数据。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「刷新」面板中点击「刷新板」按钮
- 等待刷新完成
四、误差调整¶

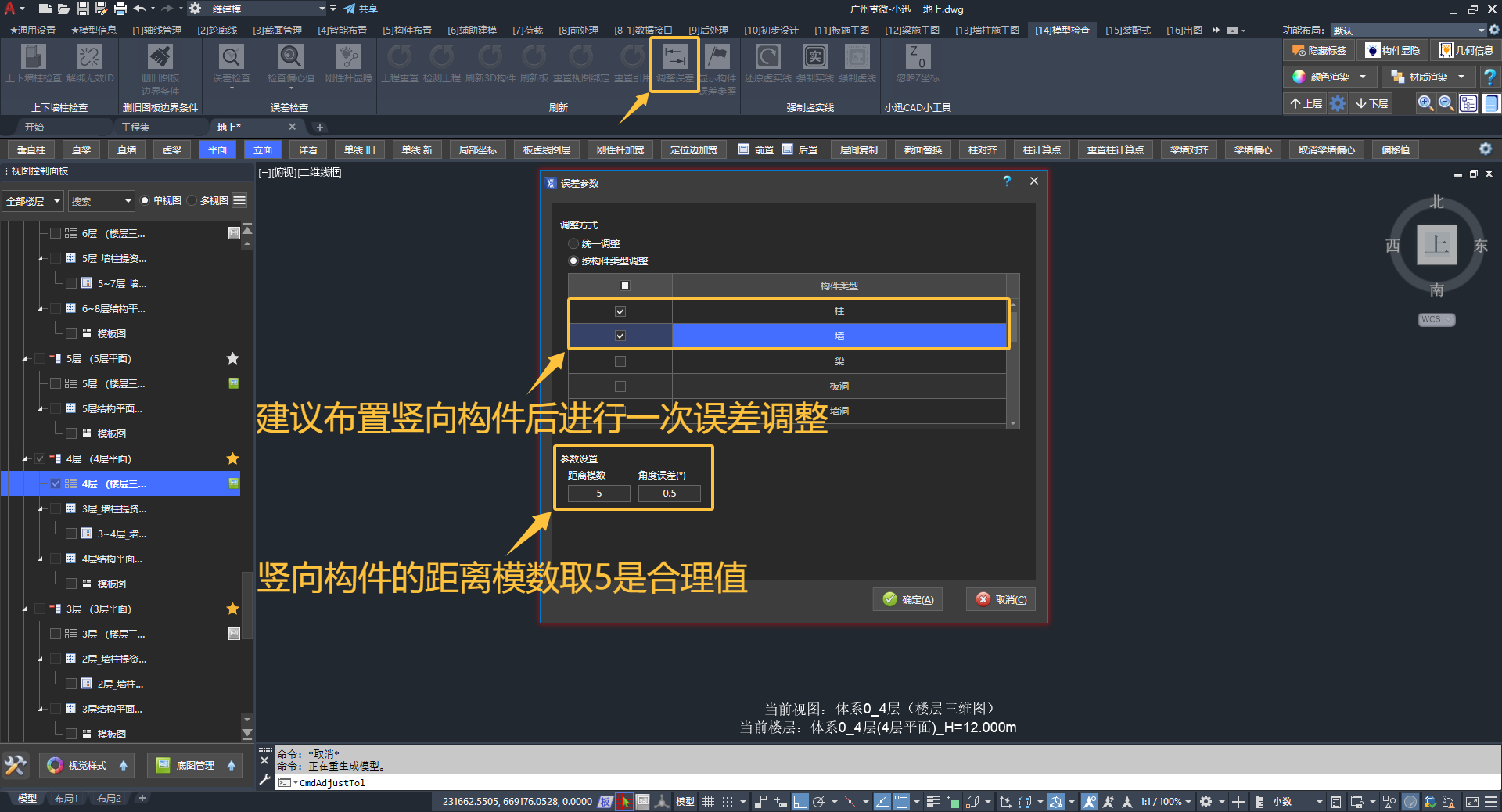

4.1、调整误差¶
按用户设定的误差参数，刷新调整构件位置。
强烈建议在布置竖向构件后进行一次「调整误差」操作。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「刷新」面板中点击「调整误差」按钮
- 设置：“距离模数”“角度误差”（工具条）
- 确定：按命令行提示完成调整
竖向构件的距离模数取 5，可有效规避尺寸标注出现“尾数为 9”的问题
📢 特别说明：
使用「调整误差」时，界面中的“距离模数”“角度误差”仅作用于本次刷新，不改写构件自身的误差参数；若要改构件属性，请用辅助建模中的 修改误差。

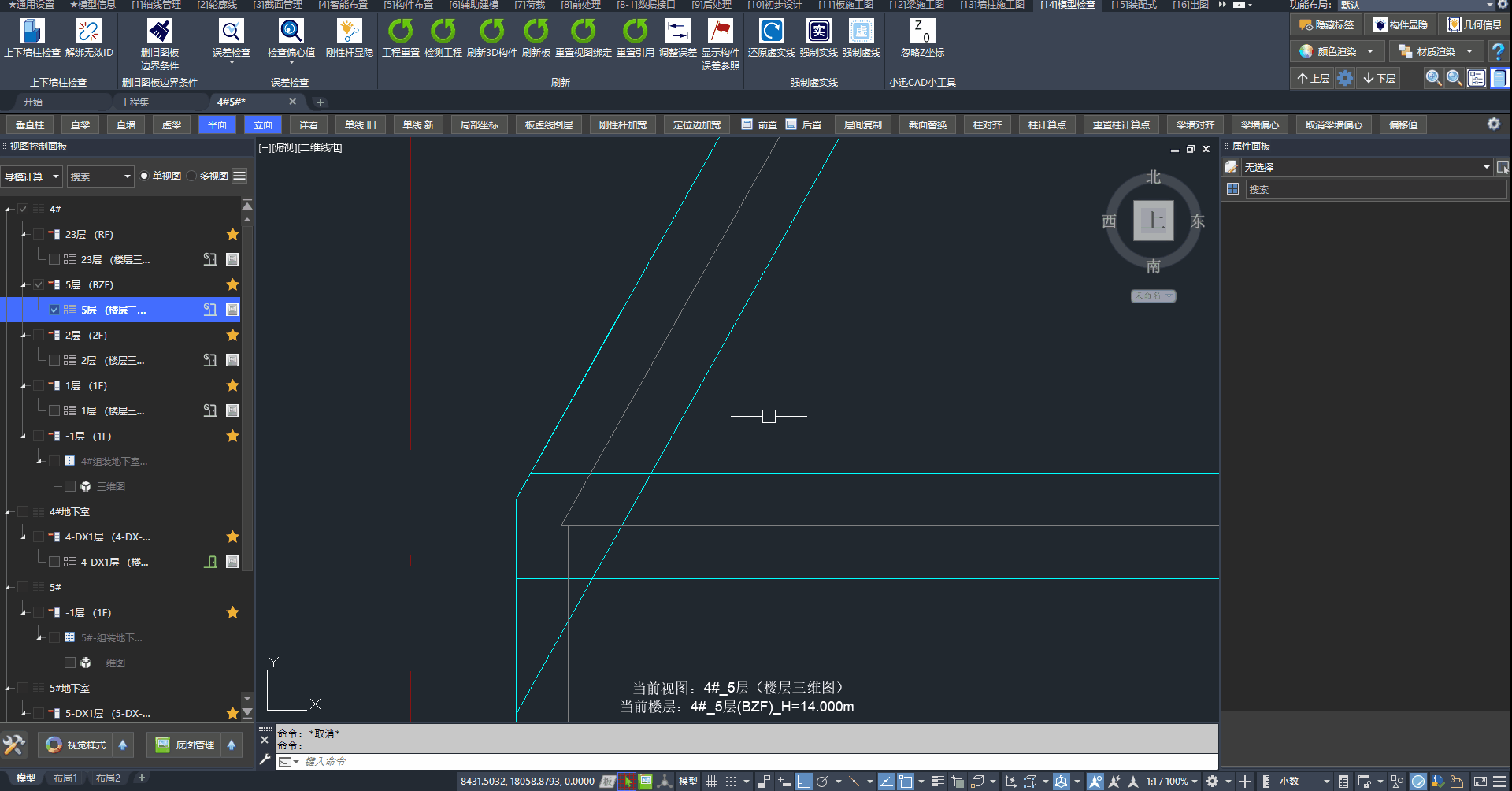

4.2、显示构件误差参照¶
移动构件节点后即刻恢复原状，通常是由于「调整误差」所致。
此时可点击「显示构件误差参照」，查看构件误差调整所参照的轴线。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「刷新」面板中点击「显示构件误差参照」按钮
- 检查：参照轴线是否存在误差
- 取消：在属性面板中取消勾选“参与误差调整”
- 移动：再次移动构件节点
斜交构件无法移动到正交构件的节点上，往往是因为参照了斜交轴线

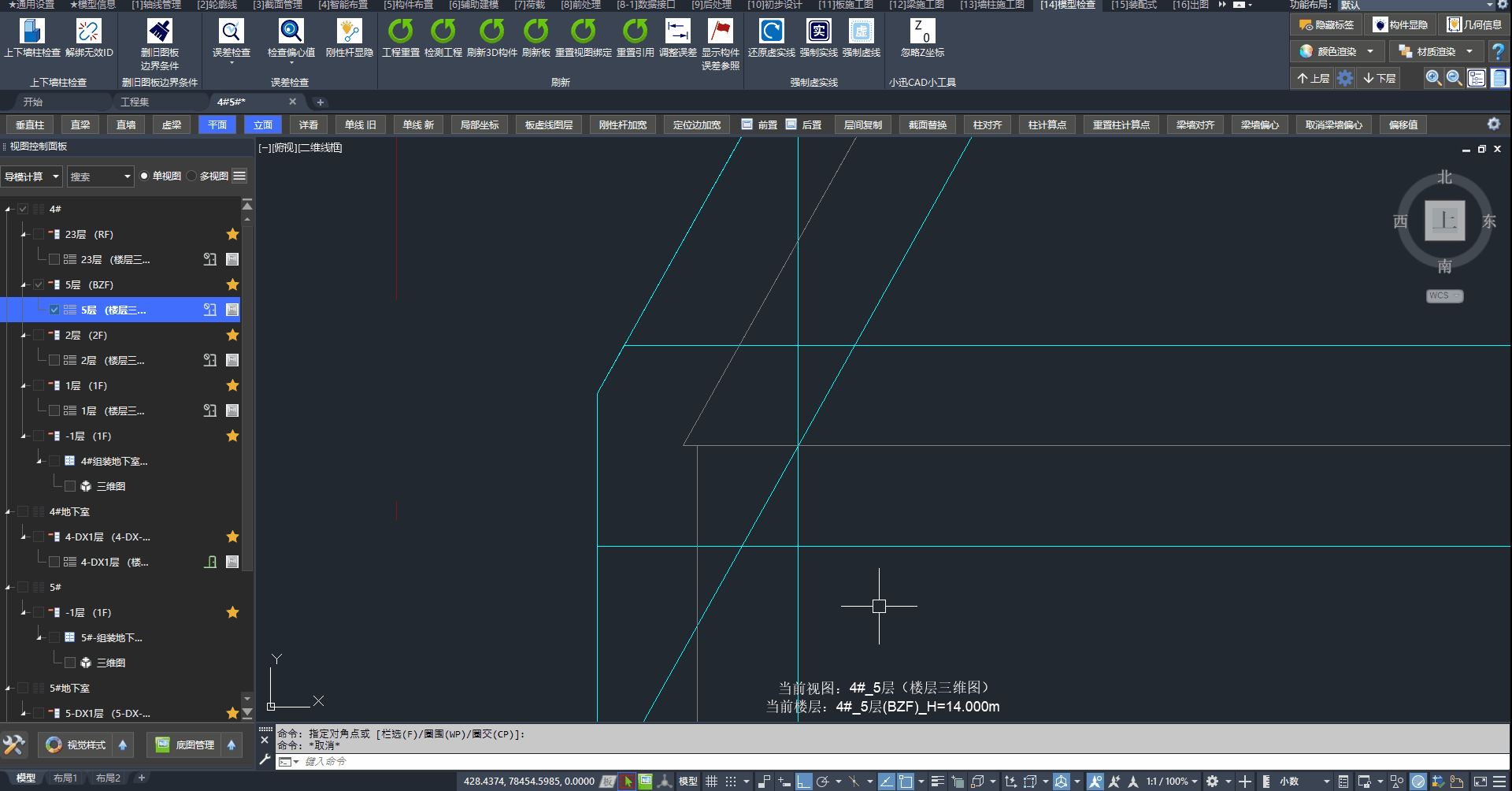

斜交轴线与正交轴网未交于同一点时，需取消“参与误差调整”后方可移动节点
关联 Q&A：
五、强制虚实线¶
构件在“模板图”中的虚实线由小迅按“画法几何”自动生成，同时支持人工强制干预。
📢 特别说明：
人工强制干预后，用户需始终维护该构件的虚实线。
5.1、还原虚实线¶
将构件的虚实线还原为自动计算。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「强制虚实线」面板中点击「还原虚实线」按钮
- 选择：目标构件
- 确定：右键确定
5.2、强制实线¶
强制构件在“模板图”中显示为实线。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「强制虚实线」面板中点击「强制实线」按钮
- 选择：目标构件
- 确定：右键确定
5.3、强制虚线¶
强制构件在“模板图”中显示为虚线。
🖍️ 操作步骤：
- 在「模型检查」选项卡 /「强制虚实线」面板中点击「强制虚线」按钮
- 选择：目标构件
- 确定：右键确定
在工程实践中，用户存在这样的成图需求：由于降板，导致剪力墙变厚度处的墙线为实线。用户既想要墙线为虚线，又不想修改墙顶标高，只能通过「强制虚线」的功能。
通过强制虚实线功能，人工干预墙线的虚实线表达。
📢 特别说明：
当用户所需要的成图效果不符合“画法几何”时，只能通过人工修改。但这不是我们推荐的方式。
关联 Q&A：
更新日期：2026年08月31日
