墙柱施工图¶

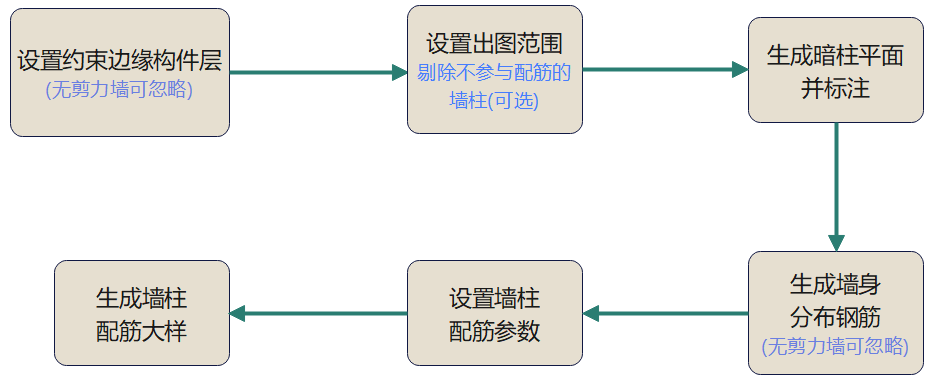

一.工作流¶

墙柱施工图视频讲解

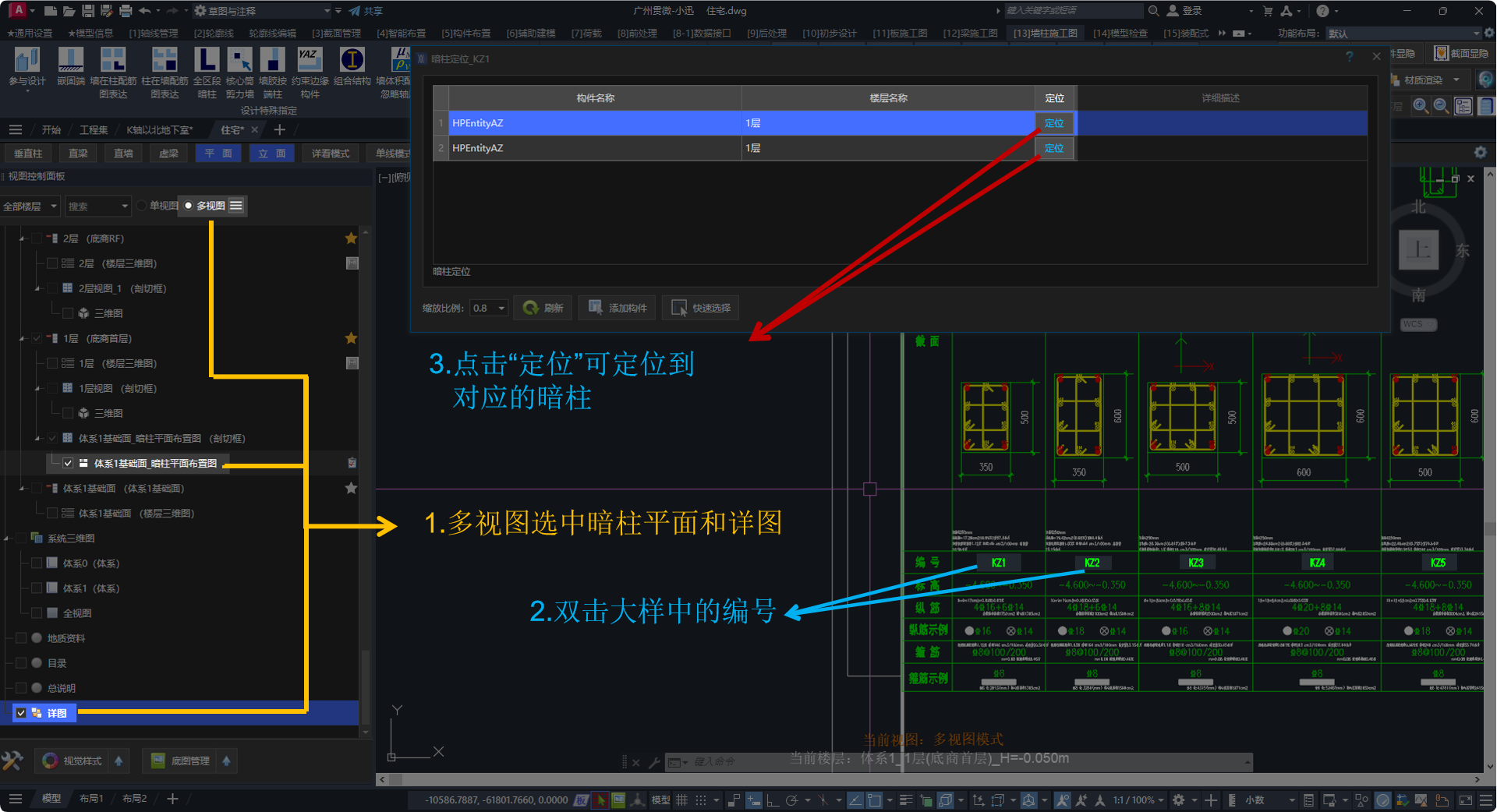

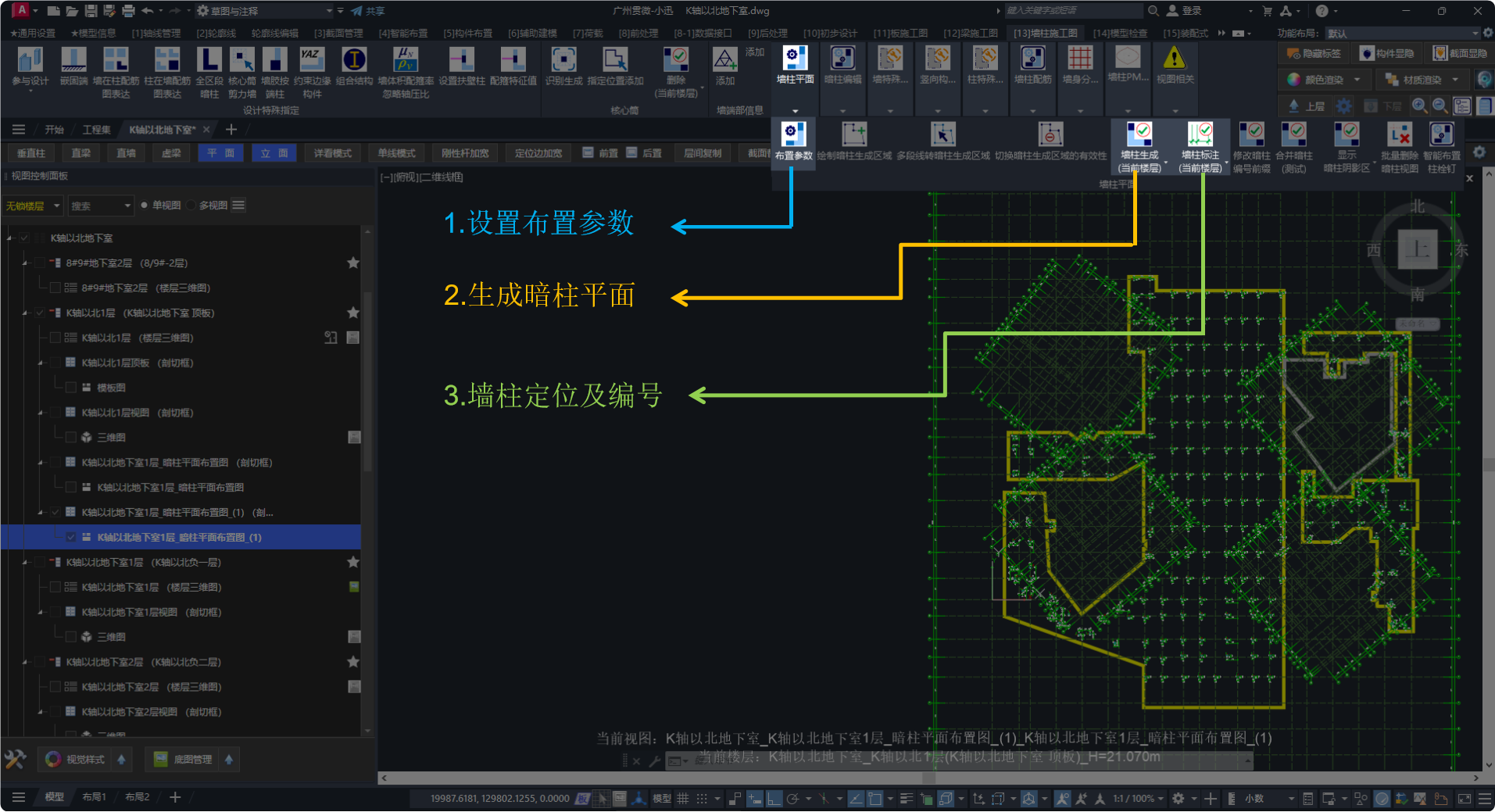

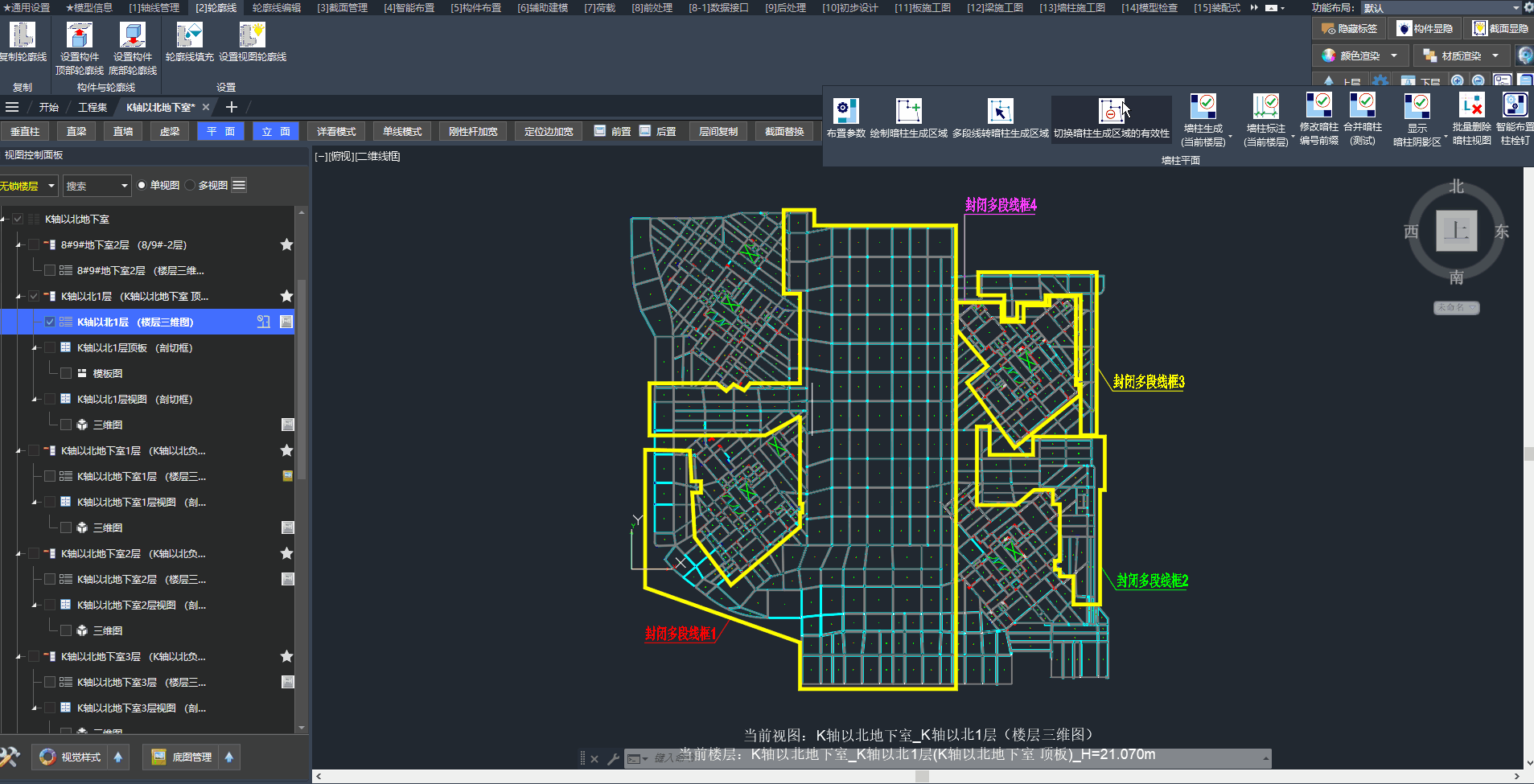

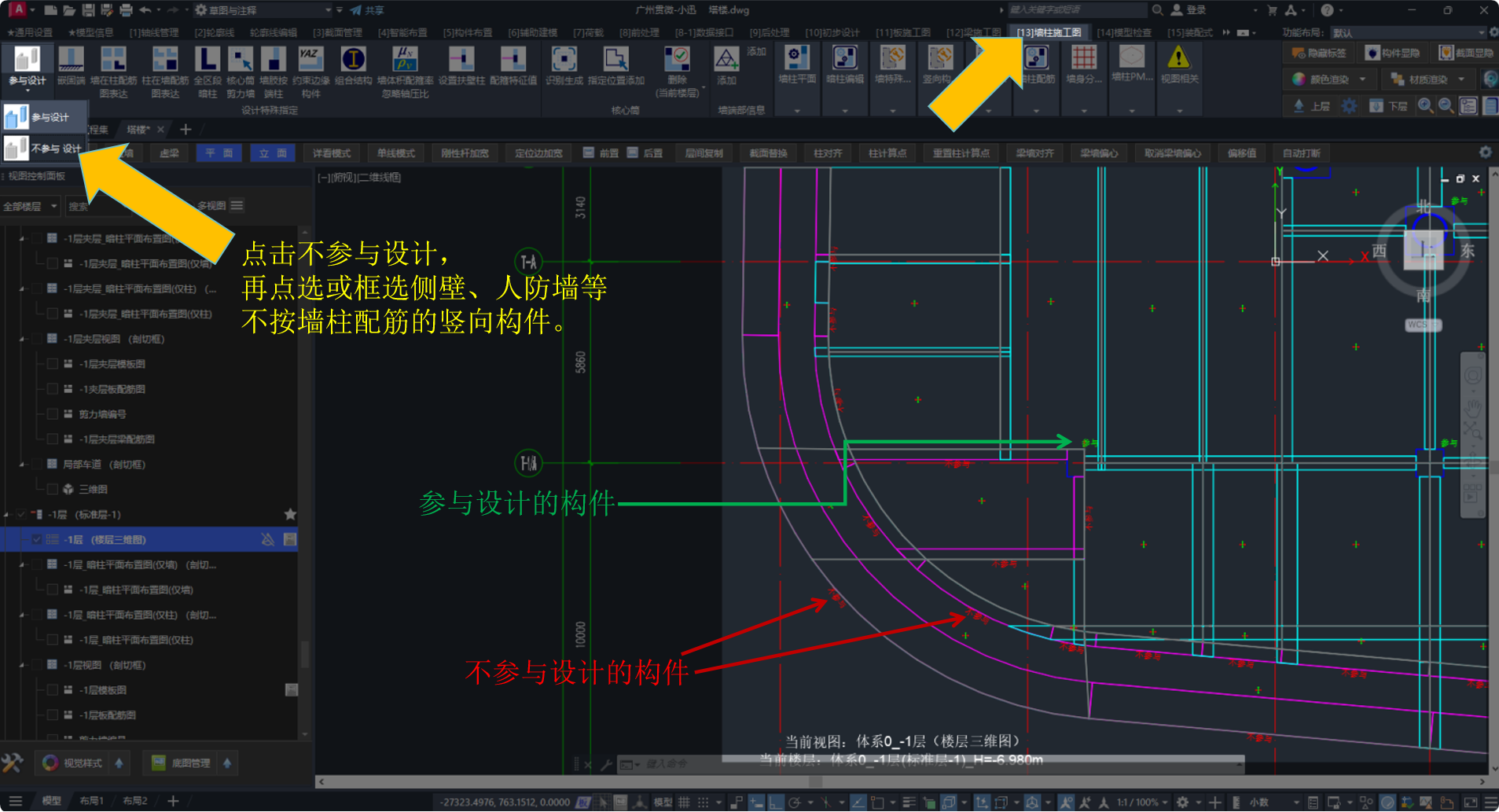

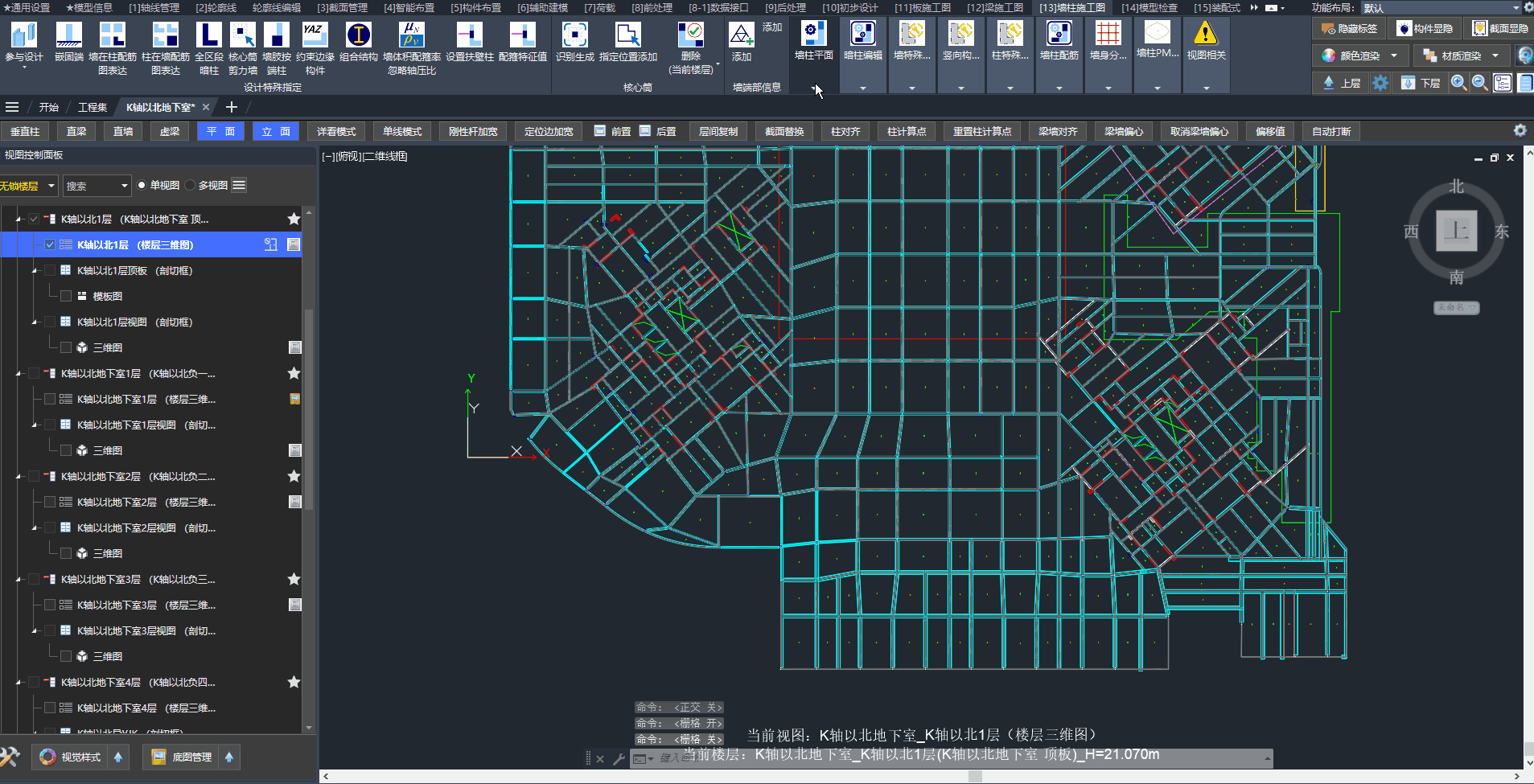

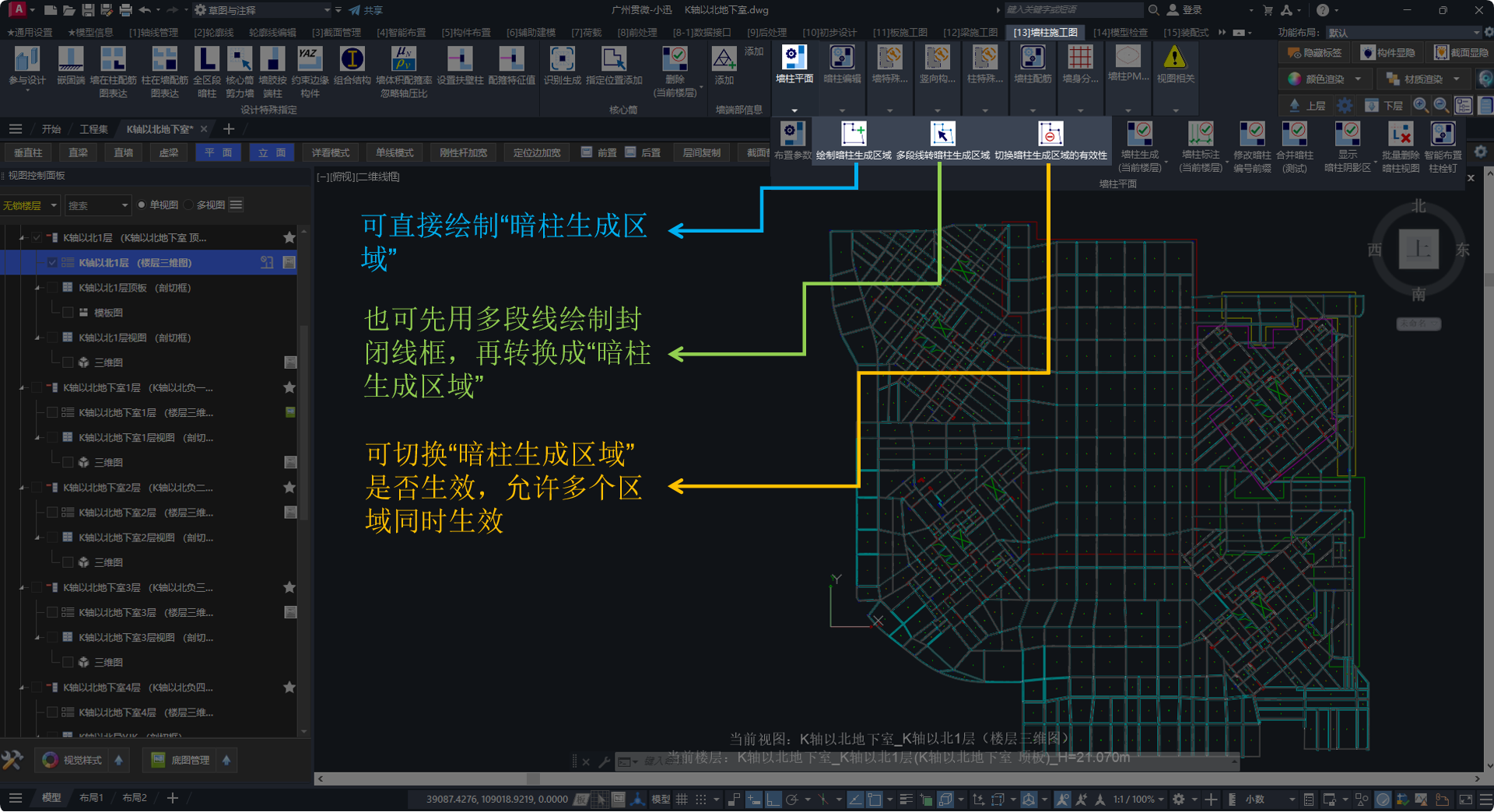

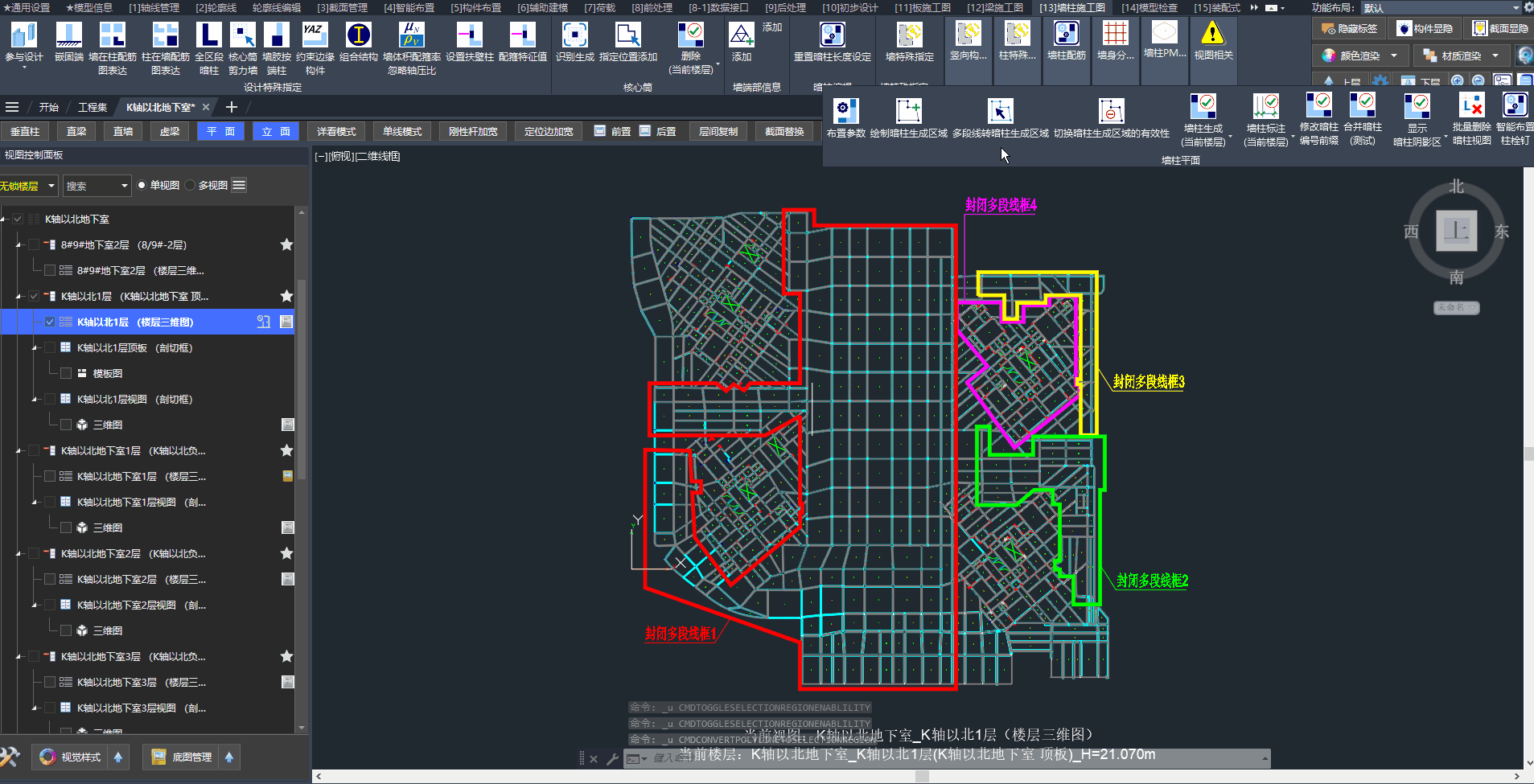

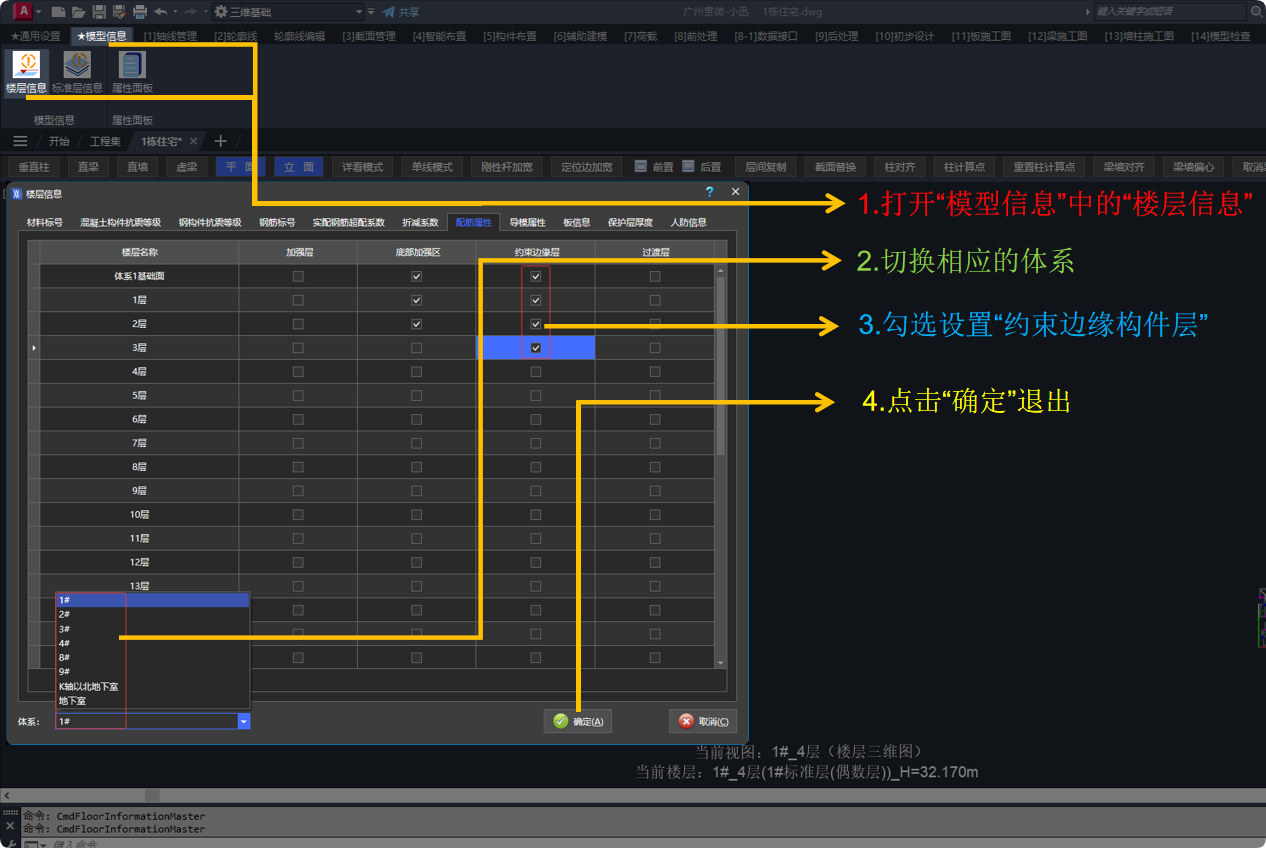

约束边缘构件层设置，也可在计算模型中设置再匹配回小迅模型

！！！注意：剪力墙布置应尽量避免采用“自动打断”方式，某些情况下自动打断会影响暗柱生成

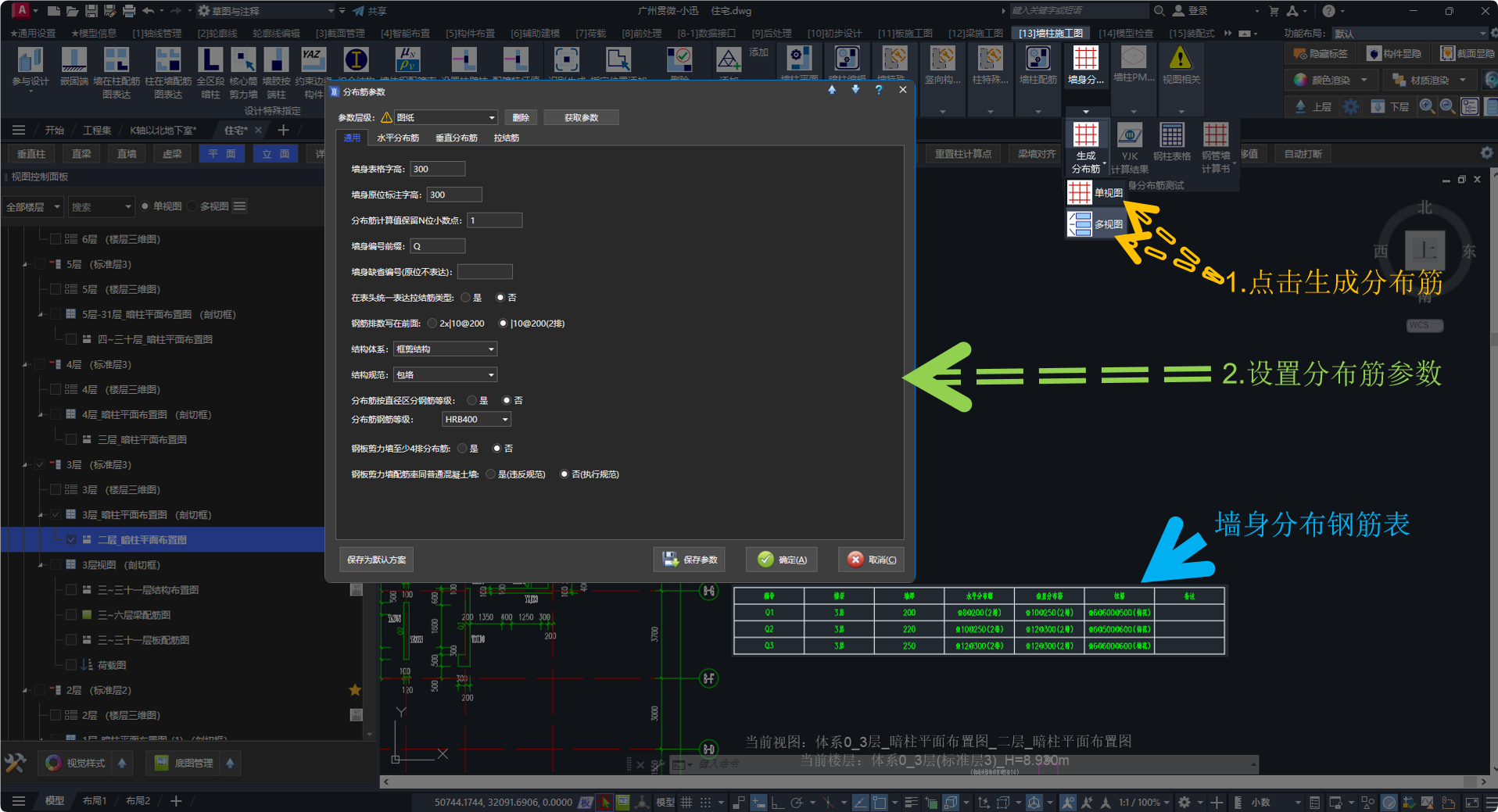

边缘构件考虑墙身水平分布钢筋的，需先生成墙身分布钢筋

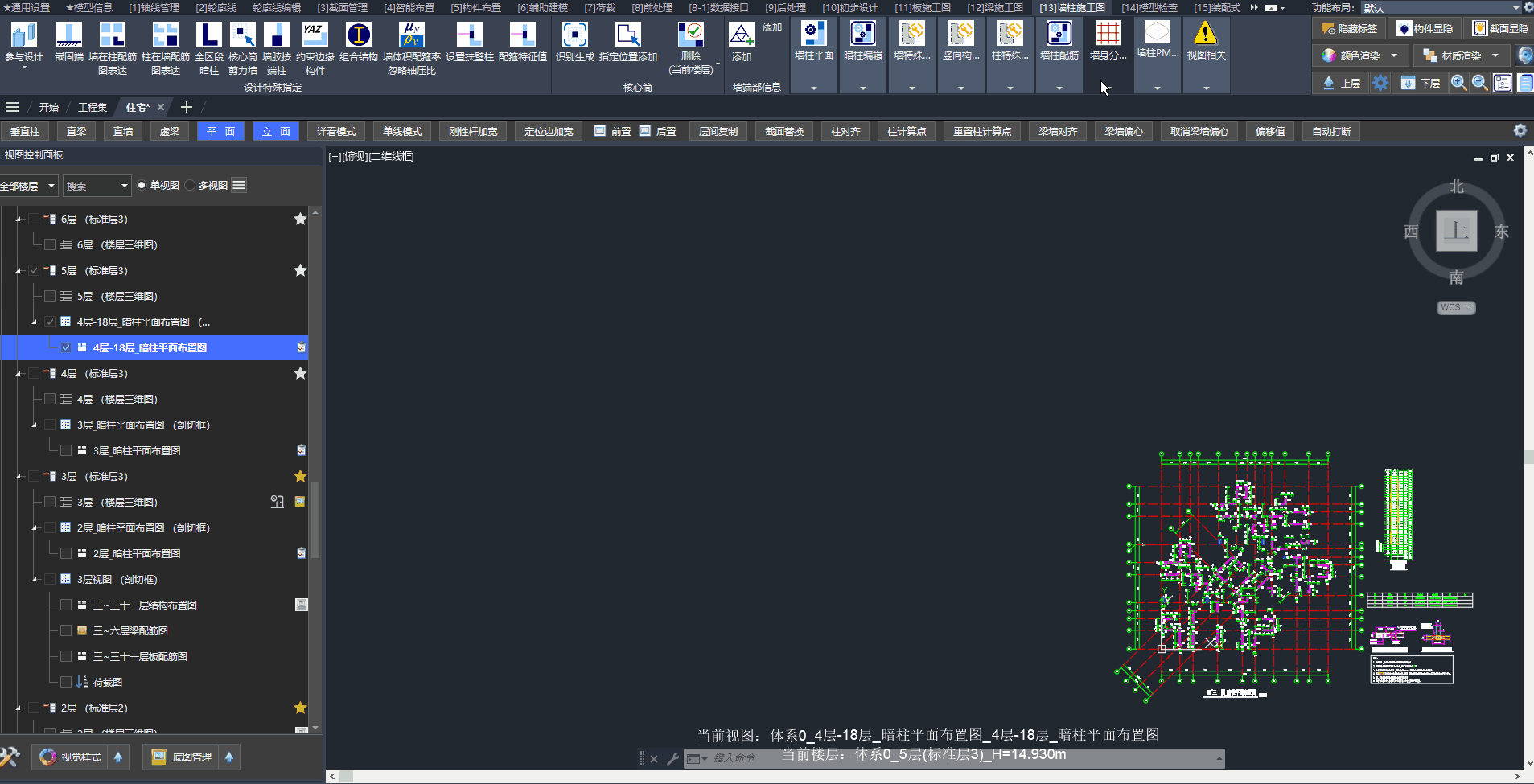

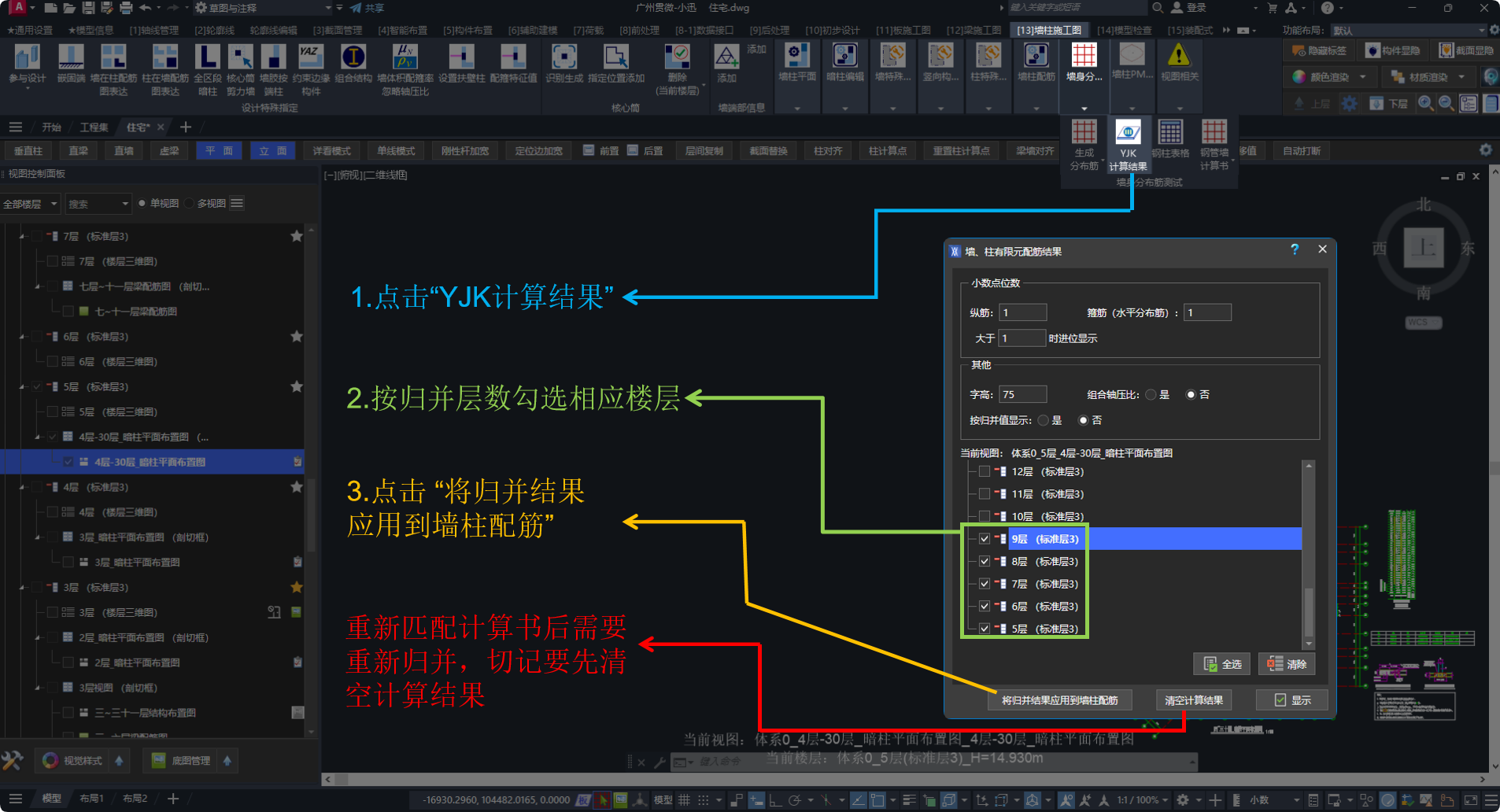

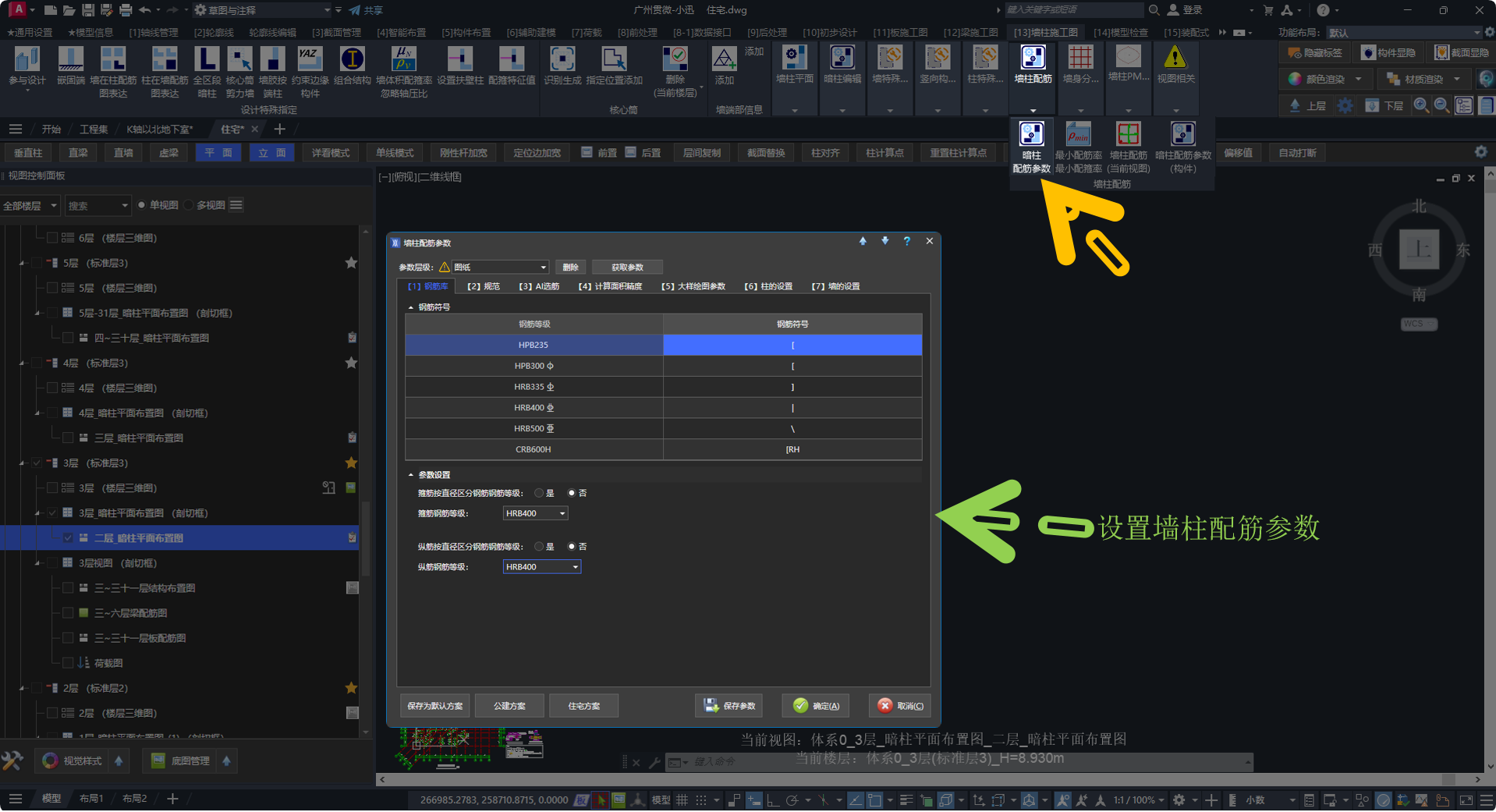

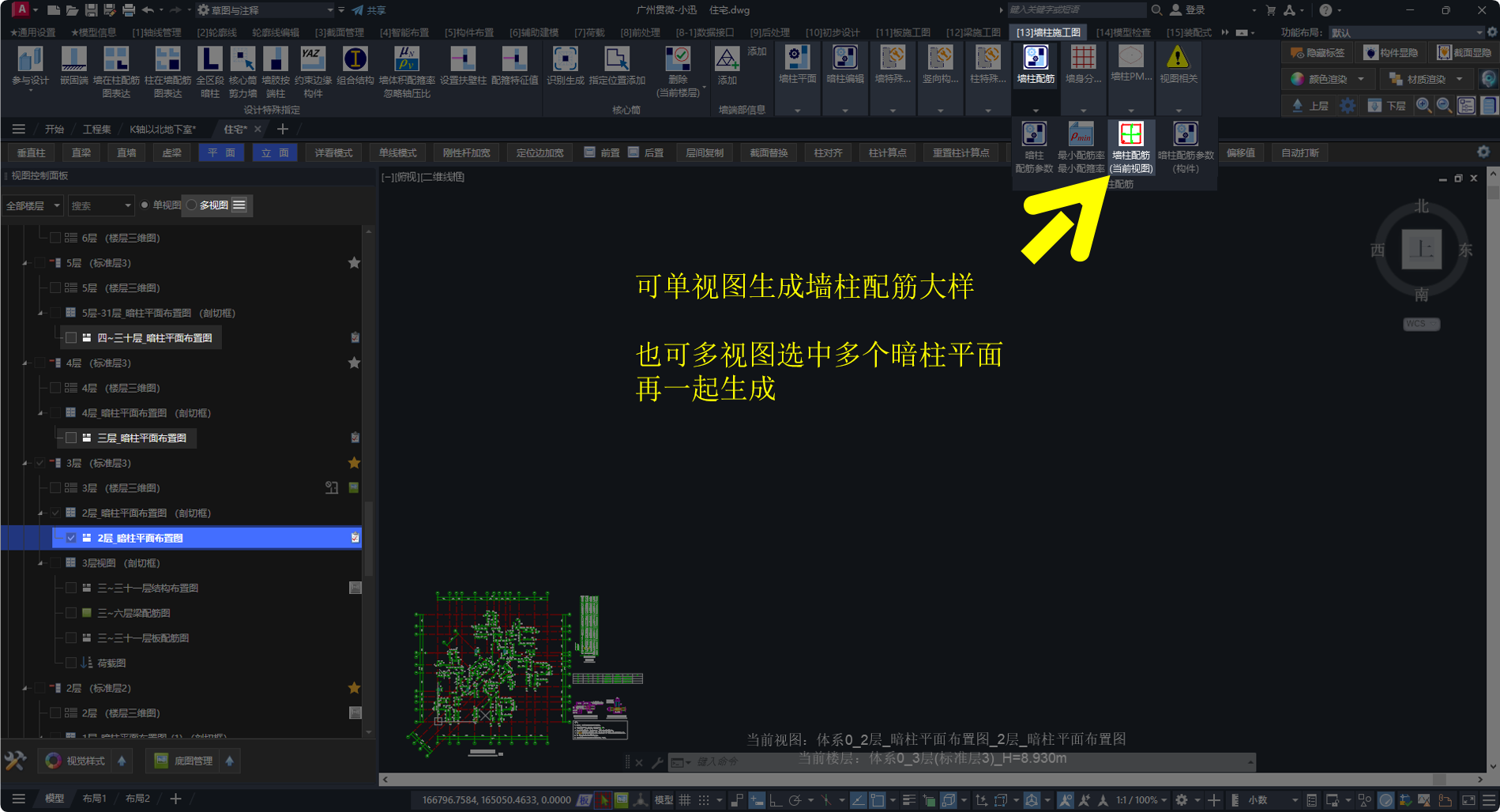

墙柱配筋前应先设置配筋参数

生成前可在「墙柱配筋参数」中设置钢筋库、规范、AI 选筋、大样绘图及柱/墙选筋规则等选项，详见墙柱配筋参数说明书。

老黄讲解视频：

小迅课堂第二十一讲--竖向构件设计之参数概述

可在「梁施工图」选项卡 → 「字符避让」 → 「暗柱标注」中设置暗柱编号可摆放区域、文字外扩与引线等避让规则。

入口：「墙柱施工图」选项卡 → 「竖向构件特殊指定」 面板。

功能	说明
嵌固端	指定该竖向构件顶为嵌固端；与总信息·设置嵌固端配合使用。
全区段暗柱	整片墙按暗柱处理、生成边缘构件。
墙肢按端柱	墙肢按端柱考虑，不满足“端柱”要求时，按无端柱、无翼墙考虑。
全部暗柱按约束边缘构件	墙内所有边缘构件按约束边缘构件（YBZ）生成。
局部按约束边缘构件	在局部墙端添加约束边缘构件标识，对应位置的边缘构件按约束边缘构件。
组合结构	标记为组合结构，按组合结构规定处理。
Lc 取值忽略轴压比	约束边缘构件长度 Lc 查表时忽略轴压比（按轴压比＞0.4考虑），作用于构件级）。
设置扶壁柱	在梁端设置，在梁搭墙位置生成扶壁柱（参见小迅课堂·暗柱平面生成）。

对选定暗柱指定 最小配筋率 或 体积配箍率 下限，覆盖总参查表结果。

面板 「墙柱」 分组下的按钮，对选定构件覆盖下列规范相关属性（写入构件，参与后续查表）：

功能	说明
设防烈度	指定构件抗震设防烈度（如 9 度时柱体积配箍率加严等，参见参数说明 · 设防烈度）。
场地类别	指定构件场地类别（如 IV 类场地、较高建筑时全截面最小配筋率加 0.1，参见参数说明 · 场地类别）。
结构体系	指定构件结构体系（查叠合柱、异形柱、全截面最小配筋率等，参见参数说明 · 结构体系）。

面板 「剪力墙」 分组下的按钮，对选定 剪力墙 指定分布筋与墙构造属性：

功能	说明
竖向分布筋最小直径	墙身竖向分布筋最小直径。
竖向分布筋最大直径	墙身竖向分布筋最大直径。
竖向分布筋最大间距	墙身竖向分布筋最大间距。
水平分布筋最小直径	墙身水平分布筋最小直径。
水平分布筋最大直径	墙身水平分布筋最大直径。
水平分布筋最大间距	墙身水平分布筋最大间距。
拉结筋直径	墙身拉结筋直径。
连体、B 级高度	标记连体或 B 级高度剪力墙，启用相应构造（参见参数说明 · 连体、B 级高度）。
错层	标记错层剪力墙，按错层相关构造处理。
一字墙	标记一字墙，按一字墙构造与配筋规则处理。

剪力墙墙身分布筋最小配筋率应在「前处理」选项卡→「特殊墙」下拉菜单中设置，并重新导模计算

面板 「柱」 分组下的按钮：

功能	说明
高层建筑	标记该柱为较高建筑 / 高层建筑，查表时采用相应加严规定（如与 IV 类场地联合查全截面最小配筋率，参见参数说明 · 高层建筑）。

更多「墙柱施工图应用」见热门问答·设计功能相关
